1 KOPEX Hydraulika Siłowa Spółka z o.o. USZCZELNIENIA Powłoka DURACHROM

2

3 Produkcja siłowników hydraulicznych górnictwa, rolnictwa i innych gałęzi przemysłu Ekologiczne powłoki ochronne wg technologii DURACHROM Produkcja uszczelnień do hydrauliki siłowej i sterowniczej oraz pneumatyki Remonty cylindrów hydraulicznych i ich podzespołów Produkcja elementów z termoplastycznych tworzyw sztucznych metodą wtrysku Projektowanie podpór i cylindrów (siłowników) hydraulicznych Projektowanie węzłów uszczelniających ruchowych i spoczynkowych do zastosowań specjalnych Badania funkcjonalności i trwałości elementów hydraulicznych zwłaszcza uszczelnień Oznaczanie własności fizyko-mechanicznych i wytrzymałościowych materiałów (tworzywa sztuczne, metale, guma) KOPEX Hydraulika Siłowa Sp z o.o. ul. 3 Maja 91, Zabrze, Polska tel ; fax

4 szystkie wcześniejsze edycje katalogu prezentującego ofertę produkcyjno-usługową nie wykraczały poza standardowe lub specjalne systemy uszczelniające bądź indywidualne uszczelnienia oraz początki procesu wdrożeniowego nowej koncepcji technologicznej zabezpieczenia powierzchni roboczych podzespołów hydraulicznych pn. DURACHROM, współpracujących ze wspomnianymi systemami bądź indywidualnymi uszczelnieniami. Doskonalenie tych systemów i koncepcji technologicznych stało się nadrzędnym celem działalności całej załogi, a efekty tych działań są już dziś zauważalne w postaci zwiększonej trwałości zespołów hydraulicznych, w których je zastosowano a tym samym wyraźnego wydłużenia się resursów niezawodnej ich eksploatacji w szczególności górniczej. Zaistniałe po roku 2000 przekształcenia o charakterze najpierw komercjalizacyjnym a później kapitałowym zakończyły się powstaniem organizacji DOZUT-TAGOR Sp. z o.o. włączonej do struktury Grupy Kapitałowej KOPEX a wstępnie oddelegowanej do ścisłej współpracy ze Spółką TAGOR S.A. w szczególności z Zakładem Hydrauliki. Chcąc optymalnie wykorzystać ten potencjał Grupa KOPEX z początkiem 2016 roku utworzyła Spółkę KOPEX Hydraulika Siłowa z siedzibą w Zabrzu oraz z oddziałem w Lubaniu której jednym z głównych zadań jest kompleksowe zaspokojenie potrzeb Klientów w dziedzinie siłowników hydraulicznych w obszarze produkcji, projektowania i remontów. Spółka ta powstała w wyniku połączenia trzech zakładów: DOZUT- TAGOR Sp. z o.o. i Zakładu Hydrauliki Siłowej TAGOR SA z siedzibami w Zabrzu oraz HS Lubań Sp. z o.o z siedzibą w Lubaniu. Takie usytuowanie Spółki KOPEX Hydraulika Siłowa spowodowało całkowitą zmianę jej oblicza tak pod względem skali jak i asortymentu podejmowanej produkcji zespołów i podzespołów hydraulicznych oraz remontów wyznaczających równocześnie nowe obszary działalności innowacyjnej, badawczo-rozwojowej i wdrożeniowej ukierunkowane już nie tylko na hydraulikę obudów zmechanizowanych, ale także na hydraulikę kombajnów i innych maszyn górniczych. Dzięki takiej orientacji Spółka, jeszcze jako DOZUT- TAGOR, zaczęła się przeobrażać w naturalne zaplecze badawczo-rozwojowe poszczególnych Spółek tworzących Grupę Kapitałową, którego dewizą pozostanie niezmiennie doskonalenie konstrukcji zespołów i podzespołów hydrauliki siłowej w kierunku podwyższania ich trwałości eksploatacyjnej podobnie jak to miało miejsce we wcześniejszych latach działalności Spółki, w których wykreowano trwałe uszczelnienia i niezawodne powłoki ochronne które zdecydowanie wygrały walkę z procesami korozyjnymi. Pierwsze efekty takiej orientacji są już wyraźnie odczuwalne w postaci nowych oryginalnych rozwiązań konstrukcyjnych stosowanych w zespołach hydraulicznych jak choćby: konstrukcja tzw. tłoków elastycznych sposób zasilania komór nadtłokowych bezgwintowe konstrukcje tłoka i dławnic eliminacja energochłonnych technik spawalniczych nowa aplikacja technologii DURACHROM w zespołach tzw. małej hydrauliki (podpory, siłowniki korekcyjne, przesuwniki itp) w tym również na roboczych powierzchniach wewnętrznych i wiele innych. Oryginalność opracowanych rozwiązań potwierdzają liczne świadectwa autorskie Urzędu Patentowego RP a wiarygodność techniczną Certyfikaty wydane przez notyfikowane Jednostki Badawczo-Rozwojowe. Szereg tych rozwiązań jest już w fazie ciągłej eksploatacji w polskich kopalniach a także w kompleksach

5 transferowanych z tymi osiągnięciami za granicę między innymi do Chin, Rumunii, Czech, Niemiec Rosji i Białorusi a nawet do Australii. Spółka KOPEX Hydraulika Siłowa opiera swoją perspektywę na solidnej wiedzy inżynierskiej i liczącym się w branży dorobkiem intelektualnym (patenty, publikacje i konferencje) potwierdzonym licznymi wdrożeniami przemysłowymi. Odpowiednio dobrana kadra inżyniersko-techniczna tworzy zespół ludzi ambitnych i ukierunkowanych na sukces, czerpiących satysfakcję z pracy. Mimo wysokiego profesjonalizmu pracownicy stale podwyższają swoje kwalifikacje poprzez udział w kursach, szkoleniach i innych formach indywidualnego rozwoju. szystko to pozwala na wykorzystywanie odpowiednio zaawansowanego, najwyższej klasy, wyposażenia technologicznego, produkcyjnego i badawczo-kontrolnego zakupionego lub wytworzonego na bazie własnych zrealizowanych projektów badawczych bądź celowych czego efektem są produkowane przez spółkę najwyższej jakości produkty czyli uszczelnienia, powłoki ochronne a także kompletne zespoły i podzespoły hydrauliczne. Gwarantem utrzymywania tej wysokiej jakości jest funkcjonujący w Spółce, wdrożony w 2004 roku, System Zarządzania Jakością wg normy PN-EN-ISO 9001:2001 a także: System Zarządzania Środowiskowego wg EN ISO System Zarządzania Bezpieczeństwem i Higieną Pracy wg PN-N System Zarządzania Jakością w Spawalnictwie wg EN ISO 3834 Nadrzędnym celem działalności KOPEX Hydraulika Siłowa Sp. z o.o. jest spełnianie wszystkich wymagań i oczekiwań dotychczasowego kręgu odbiorców a także zdobywanie zaufania nowych klientów zarówno krajowych jak i zagranicznych.

6 Postacie konstrukcyjne węzłów uszczelniających (przykłady) Na tłokach tulejach PwP US PwP "O" PO-ZS PP US PwP PZ (USm) (PO-ZSw) (USm) USmt PP US+2PwP (USm+2PwP) US+PwP (USm+PwP) "O" PO-ZS PP PZn (PO-ZSw) 5

7 Szkic Szkic Karty katalogowe Uszczelnienia standardowe Symbol Nazwa Szkic Uszczelnienia standardowe c.d. Symbol Nazwa Szkic US Pierścień uszczelniający standardowy PZ Pierścień zgarniający USmt Pierścień uszczelniający zespolony tłokowy PZn Pierścień zgarniający niskoprofilowy USmd Pierścień uszczelniający zespolony dławnicowy O Pierścień uszczelniający o przekroju kołowym USw Pierścień uszczelniający wargowy PO-ZS Pierścień oporowy zewnętrzny spoczynkowy pierścieni O Ud Pierścień uszczelniający warstwowy dławnicowy PO-ZSw Pierścień oporowy zewnętrzny spoczynkowy wzmocniony pierścieni O DS+2PO USmt+2PO Pakiet uszczelniający dwustronnego działania tłokowy US+PO// ęzeł spoczynkowy JS USmd Pierścień uszczelniający jednostronnego działania URm Pierścień uszczelniający rurociągów magistralnych US+2PwP US+PwP ęzeł uszczelniający tłokowy ęzeł uszczelniający dławnicowy Uszczelnienia specjalne Symbol Nazwa PU-t Pakiet uszczelniający, tłokowy zwarty Ut Pierścień uszczelniający warstwowy tłokowy PwP PP Pierścień przeciwwyciskowoprowadzący Pierścień prowadzący Symbol O-z Inne wyroby Nazwa Pokrycia ochronne zewnętrzne tłoczysk i rdzenników wg technologii DURACHROM PO Pierścień oporowy Firma KOPEX Hydraulika Siłowa prowadzi politykę stałego doskonalenia technik wytwarzania wyrobów i zastrzega sobie prawo do wprowadzania zmian zarówno w specyfikacji jak i w niniejszym katalogu.

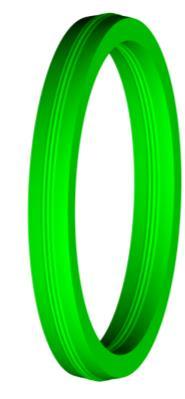

8 Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień uszczelniający standardowy US US Zabudowa na tłoku Zabudowa w tulei pat. nr pat. nr pat. nr pat. nr ersja tłokowa (D x d x ) Pierścień US 50x40x8 ersja w tulei (d x D x ) Pierścień US 40x50x8 Gx = 5x8 ersja w tulei ersja tłokowa d D L a 40x50x8 1) 50x40x8 1) x55x8 55x45x x60x8 1) 60x50x8 1) x63x8 63x53x x66x8 1) 66x56x8 1) x73x8 1) 73x63x8 1) x75x8 1) 75x65x8 1) x80x8 1) 80x70x8 1) x90x8 1) 90x80x8 1) x100x8 1) 100x90x8 1) x105x8 105x95x Gx = 7,5x12 9,0 5,0 5,5 6,0 ersja w tulei ersja tłokowa d D L a 100x115x12 1) 115x100x12 1) x120x12 1) 120x105x12 1) x125x12 1) 125x110x12 1) x130x12 130x115x x135x12 135x120x x140x12 1) 140x125x12 1) ,0 8,0 8,5 Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r = f() wg tabeli poniżej [mm] p r [MPa] ,5 T r [K] =8 0,3 0,25 =12 0,4 0,3 (do temp. 323 K) Maksymalna prędkość ruchu [m/s]: -ciągła 0,2 -doraźna 0,5 1. oznaczona 1) jest produkowana seryjnie. 2. Po uzgodnieniu z wytwórcą możliwe jest wykonanie uszczelek w wersjach specjalnych: do pracy ciągłej (w oleju) w temp T r do 373 K, o wymiarach nominalnych innych niż określono w typoszeregu. 3. przypadku wysokiej intensywności eksploatacji zaleca się stosowanie w węźle pierścieni przeciwyciskowo-prowadzących (PwP) lub uszczelnień zespolonych (USmd lub USmt).

9 Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień uszczelniający standardowy US US Zabudowa na tłoku Zabudowa w tulei pat. nr pat. nr pat. nr pat. nr ersja tłokowa (D x d x ) Pierścień US 160x140x15 ersja w tulei (d x D x ) Pierścień US 140x160x15 Gx = 10x15 i inne uszczelki montażo -wa ersja w tulei ersja tłokowa d D L a 130x150x15 150x130x x160x15 1) 160x140x15 1) x170x15 1) 170x150x15 1) x180x15 180x160x x190x15 190x170x ,5 10,0 180x200x15 1) 200x180x15 1) x210x15 1) 210x190x15 1) x220x15 1) 220x200x15 1) x250x24 1) 250x220x24 1) ,7 225x250x20 250x225x ,5 240x260x15 1) 260x240x15 1) ,5 9,5 10,5 1 Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r = f() wg tabeli poniżej [mm] p r [MPa] ,5 T r [K] =15 0,5 0,4 =20, 24 0,6 0,5 (do temp. 323 K) Maksymalna prędkość ruchu [m/s]: -ciągła 0,2 -doraźna 0,5 1. oznaczona 1) jest produkowana seryjnie. 2. Po uzgodnieniu z wytwórcą możliwe jest wykonanie uszczelek w wersjach specjalnych: do pracy ciągłej (w oleju) w temp T r do 373 K, o wymiarach nominalnych innych niż określono w typoszeregu. 3. przypadku wysokiej intensywności eksploatacji zaleca się stosowanie w węźle pierścieni przeciwyciskowo-prowadzących (PwP) lub uszczelnień zespolonych (USmd lub USmt). 4. Dla tłoków o średnicach powyżej 260 mm stosować rozwiązania wg kart katalogowych Ut.

10 Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień uszczelniający standardowy US (typoszereg standardowy-uzupełniający) US Zabudowa na tłoku Zabudowa w tulei pat. nr pat. nr pat. nr pat. nr ersja tłokowa (D x d x ) Pierścień US 40x26x9 ersja w tulei (d x D x ) Pierścień US 26x40x9 Gx = 4x6 ; 3x6 ; 4,5x6 ersja w tulei ersja tłokowa d D L a 6x14x6 14x6x x16x6 16x8x x18x6 18x10x x16x6 1) 16x11x6 1) x20x6 1) 20x11x6 1) x20x6 1) 20x12x6 1) x22x6 22x14x x24x6 24x16x x25x6 25x17x x26x6 26x18x Gx = 5x8 ; 7x9 6,5 3,0 ersja w tulei ersja tłokowa d D L a 20x30x8 30x20x x32x8 32x22x x35x8 35x25x x40x9 1) 40x26x9 1) ,0 28x38x8 38x28x x40x8 40x30x x42x8 42x32x x46x8 46x36x ,0 4,5 9,0 5,0 Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r = f() wg tabeli poniżej [mm] p r [MPa] ,5 T r [K] =6 =8, 9 0,3 0,25 (do temp. 323 K) Maksymalna prędkość ruchu [m/s]: -ciągła 0,2 -doraźna 0,5 1. oznaczona 1) jest produkowana seryjnie. 2. Po uzgodnieniu z wytwórcą możliwe jest wykonanie uszczelek w wersjach specjalnych: do pracy ciągłej (w oleju) w temp T r do 373 K, o wymiarach nominalnych innych niż określono w typoszeregu. 3. przypadku wysokiej intensywności eksploatacji zaleca się stosowanie w węźle pierścieni przeciwyciskowo-prowadzących (PwP) lub uszczelnień zespolonych (USmd lub USmt).

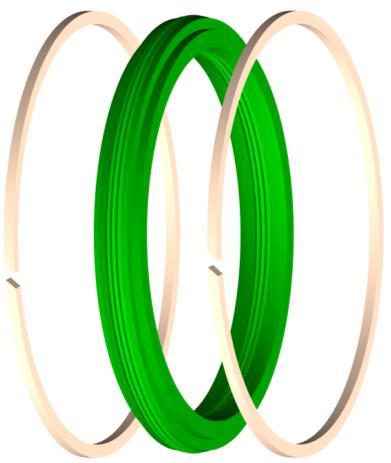

11 Ød h8 ØD H10 Ød ØD Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień uszczelniający zespolony tłokowy (typoszereg standardowy) G USmt 0,63 R0,5 a 1,25 15 pat. nr L +0,2 Pierścień USmt 125x110x12 ( D x d x ) poz.1 Pierścień uszczelniający modyfikowany USm poz.2 Pierścień przeciwwyciskowy PP // Gx = 5x8 D d L a 60x50x x56x x63x x65x x70x x80x x90x Gx = 7,5x12 9,0 5,0 5,5 6,0 D d L a 115x100x x105x x110x x125x Gx = 10x15 13,0 8,5 16,5 D d L a 160x140x ,5 170x150x x180x x190x x200x ,5 260x240x Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r = f() wg tabeli poniżej p r [MPa] [mm] T r [K] =8 0,5 0,3 0,3 0,2 =12 1,0 0,5 0,5 0,4 =15 1,0 0,5 0,5 0,4 (do temp. 323 K) Maksymalna prędkość ruchu [m/s]: -ciągła 0,2 -doraźna 0,5 1. Po uzgodnieniu z wytwórcą możliwe jest wykonanie uszczelek w wersjach specjalnych: do pracy ciągłej (w oleju) w temp. T r do 373 K, o wymiarach nominalnych innych niż określono w typoszeregu. 2. Dla tłoków o średnicach powyżej 260 mm stosować rozwiązania wg kart katalogowych Ut.

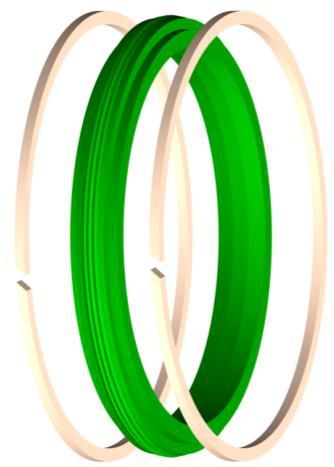

12 Ød h8 ØD H10 Ød ØD Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień uszczelniający zespolony tłokowy (typoszereg specjalny) G USmt 0,63 R0,5 a 1,25 15 pat. nr L +0,2 Pierścień USmt 125x115x12 ( D x d x ) poz.1 Pierścień uszczelniający modyfikowany USm poz.2 Pierścień przeciwwyciskowy PP // Gx = 5x12 D d L a 110x100x x105x x110x x115x x125x x130x Gx = 7,5x15 13,0 8,5 D d L a 155x140x x145x x150x x155x x180x x185x x190x x195x x200x x205x x220x x235x x240x ,5 9,5 10,5 1 Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r = f() wg tabeli poniżej p r [MPa] [mm] T r [K] =12 1,0 0,5 0,5 0,4 =15 1,0 0,5 0,5 0,4 (do temp. 323 K) Maksymalna prędkość ruchu [m/s]: -ciągła 0,2 -doraźna 0,5 1. Po uzgodnieniu z wytwórcą możliwe jest wykonanie uszczelek w wersjach specjalnych: do pracy ciągłej (w oleju) w temp. T r do 373 K, o wymiarach nominalnych innych niż określono w typoszeregu. 2. Dla tłoków o średnicach powyżej 260 mm stosować rozwiązania wg kart katalogowych Ut.

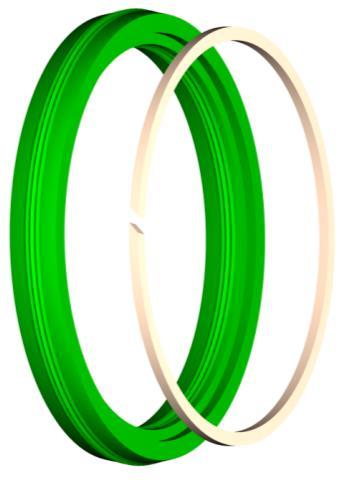

13 OD H8 Od h10 OD Od G Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień uszczelniający zespolony dławnicowy (typoszereg standardowy) USmd R0,5 a 15 0,63 1,25 pat. nr poz.1 Pierścień uszczelniający modyfikowany USm poz.2 Pierścień przeciwwyciskowy PP// Gx = 5x8 d D L a 40x50x x60x x66x x73x x75x x80x x90x x100x Gx = 7,5x12 9,0 5,0 5,5 6,0 d D L a 100x115x x120x x125x x140x Gx = 10x15 +0,2 L 13,0 8,5 d D L a 140x160x ,5 150x170x x200x x210x x220x ,5 10,5 240x260x Pierścień USmd 110x125x12 ( d x D x ) Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r = f() wg tabeli poniżej [mm] p r [MPa] T r [K] =8 0,5 0,3 =12 1,0 0,5 =15 1,0 0,5 (do temp. 323 K) Maksymalna prędkość ruchu [m/s]: -ciągła 0,2 -doraźna 0,5 1. Po uzgodnieniu z wytwórcą możliwe jest wykonanie uszczelek w wersjach specjalnych: do pracy ciągłej (w oleju) w temp. T r do 373 K, o wymiarach nominalnych innych niż określono w typoszeregu.

14 OD H8 Od h10 OD Od G Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień uszczelniający zespolony dławnicowy (typoszereg specjalny) USmd R0,5 a 15 0,63 1,25 pat. nr ,2 L Pierścień USmd 140x155x15 ( d x D x ) poz.1 Pierścień uszczelniający modyfikowany USm poz.2 Pierścień przeciwwyciskowy PP// Gx = 5x12 d D L a 100x110x x115x x120x x125x x135x x140x Gx = 7,5x15 13,0 8,5 d D L a 140x155x x160x x165x x170x x195x x200x x205x x210x x215x x220x x235x x250x x255x ,5 9,5 10,5 1 Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r = f() wg tabeli poniżej [mm] p r [MPa] T r [K] =12 1,0 0,5 =15 1,0 0,5 (do temp. 323 K) Maksymalna prędkość ruchu [m/s]: -ciągła 0,2 -doraźna 0,5 1. Po uzgodnieniu z wytwórcą możliwe jest wykonanie uszczelek w wersjach specjalnych: do pracy ciągłej (w oleju) w temp. T r do 373 K, o wymiarach nominalnych innych niż określono w typoszeregu.

15 OD H8 Od h10 OD Od G Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień uszczelniający zespolony dławnicowy ( średnic 250 mm) USmd R0,5 a 15 0,63 1,25 pat. nr ,2 L Pierścień USmd 305x320x15 ( d x D x ) poz.1 Pierścień uszczelniający modyfikowany USm poz.2 Pierścień przeciwwyciskowy PP// Gx = 7,5x15 d D L a 250x265x x270x x275x x280x x285x x290x x295x x300x x305x x310x x315x x320x x325x x330x x335x , x340x x345x x350x x355x x360x x365x x370x x375x x380x x385x x390x x395x x400x x405x Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r = f() wg tabeli poniżej p r [MPa] T r [K] [mm] 1,0 0,75 (do temp. 323 K) Maksymalna prędkość ruchu [m/s]: -ciągła 0,2 -doraźna 0,5 1. Po uzgodnieniu z wytwórcą możliwe jest wykonanie uszczelek w wersjach specjalnych: do pracy ciągłej (w oleju) w temp. T r do 373 K, o wymiarach nominalnych innych niż określono w typoszeregu: - wymiary profilu Gx=1x15 - podwyższone profile o wielkości progowe d-1,2 [mm] oraz d- [mm]

16 OD H8 Od h10 OD Od G Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień uszczelniający zespolony dławnicowy ( średnic 250 mm) USmd R0,5 a 15 0,63 1,25 pat. nr ,2 L Pierścień USmd 305x325x15 ( d x D x ) poz.1 Pierścień uszczelniający modyfikowany USm poz.2 Pierścień przeciwwyciskowy PP// Gx = 10x15 d D L a 250x270x x275x x280x x285x x290x x300x x305x x310x x315x x320x x325x x340x x345x x355x x370x x390x x400x ,5 14,5 Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r = f() wg tabeli poniżej p r [MPa] T r [K] [mm] 1,0 0,75 (do temp. 323 K) Maksymalna prędkość ruchu [m/s]: -ciągła 0,2 -doraźna 0,5 1. Po uzgodnieniu z wytwórcą możliwe jest wykonanie uszczelek w wersjach specjalnych: do pracy ciągłej (w oleju) w temp. T r do 373 K, o wymiarach nominalnych innych niż określono w typoszeregu: - wymiary profilu Gx=1x15 - podwyższone profile o wielkości progowe d-1,2 [mm] oraz d- [mm]

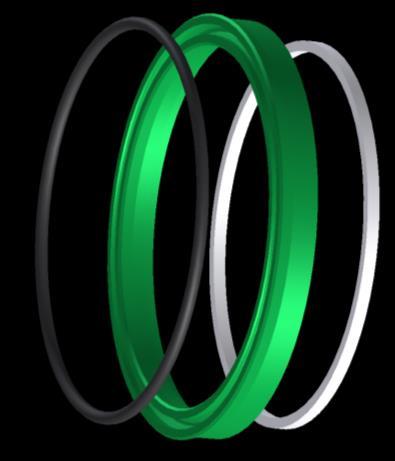

17 Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień uszczelniający wargowy jednostronnego działania dławnicowy USw poz.1 Pierścień uszczelniający USw (poliuretan) poz.2 Pierścień przeciwwyciskowy PP poz.3 Pierścień typu O (NBR) USw d D L a 180x200x14,5 1) , x205x14, , x220x14, , x230x14,5 1) , x240x14, , x250x14,5 1) , x260x14,5 1) , x280x16,4 1) , x305x16,4 1) , x325x16,4 1) , x355x16, , x380x16,4 1) , x405x16, , Pierścień USw 240x260x14,5 ( d x D x ) Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r = f() wg tabeli poniżej p r [MPa] T r [K] [mm] 1,0 0,5 (do temp. 323 K) Maksymalna prędkość ruchu [m/s]: -ciągła 0,2 -doraźna 0,5 1. oznaczona 1) jest produkowana seryjnie. 2. Po uzgodnieniu z wytwórcą możliwe jest wykonanie uszczelek w wersjach specjalnych: do pracy ciągłej (w oleju) w temp. T r do 373 K, o wymiarach nominalnych innych niż określono w typoszeregu.

18 Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień uszczelniający warstwowy dławnicowy Ud poz.1 Pierścień uszczelniający zewnętrzny (poliuretan) poz.2 Pierścień uszczelniający wewnętrzny (poliuretan) poz.3 Pierścień przeciwwyciskowy PP // Gx = 10x15 d D L a 190x210x x215x x220x x230x x240x x245x x250x x255x ,5 10,5 240x260x x265x x270x x280x x285x x290x x295x Gx = 1x18 d D L a 280x305x x310x x315x x325x x330x x345x x350x x360x x375x x380x x405x Pierścień Ud 320x345x20 ( d x D x ) Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r = f() wg tabeli poniżej p r [MPa] T r [K] [mm] 0,75 0,5 (np. SOLSENIC, ISOSYNTH, INEX) Maksymalna prędkość ruchu [m/s]: -ciągła 0,2 -doraźna 0,5 1. Po uzgodnieniu z wytwórcą możliwe jest wykonanie uszczelek w wersjach specjalnych: do pracy ciągłej (w oleju) w temp. T r do 373 K, o wymiarach nominalnych innych niż określono w typoszeregu tj. Gx=10x15 lub Gx=1x18 Dla celów remontowych oferowane są typowielkości podwymiarowe o wymiarach roboczych d-1,2; d-; d-3,8; d-5,0 [mm]

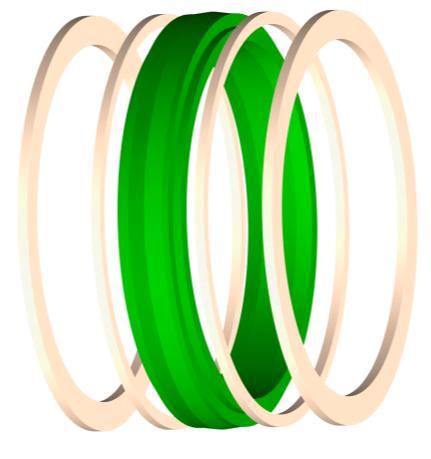

19 ØD H10 Ød h10 ØD Ød Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pakiet uszczelniający dwustronnego działania tłokowy DS+2PO USmt+2PO 1 1 poz.1 Pierścień uszczelniający DS lub USmt (część uszczelniająca) poz.2 Pierścień przeciwwyciskowy PP poz.3 Pierścień oporowy PO Kształt USmt może odbiegać od przedstawionego na rysunku. 0,63 DS lub USmt PO D d 1 L a 75x55x25+2xPO x70x25+2xPO x100x25+2xPO x110x32+2xPO ,2x110x32+2xPO* 136, ,5x110x32+2xPO* (3) 137, x135x32+2xPO ,2x135x32+2xPO* 161, x135x32+2xPO* ,8x135x32+2xPO* (3) 163, x145x20+4xPO** x175x32+2xPO ,2x175x32+2xPO* 201, x175x32+2xPO* ,8x175x32+2xPO* (3) 203, x175x32+2xPO* (3) x220x38+2xPO* ,2x220x38+2xPO* 251, x220x38+2xPO* (3) ,8x220x38+2xPO* (3) 253, x220x38+2xPO* (3) L +0,2 * - pierścień oznaczony jako USmt ** - pierścień oznaczony jako USmt z 4 mi PO R0,5 a 1,25 15 monta -żowa 5 6,5 10,5 pat. nr Pierścień DS 120x100x25 + ( D x d x ) 2xPierścień PO 120x100x5 ( D x d x 1 ) Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r = f() wg tabeli poniżej p r [MPa] T r [K] [mm] 1,0 0,5 0,5 0,4 (do temp. 323 K) Maksymalna prędkość ruchu [m/s]: -ciągła 0,2 -doraźna 0,5 1. Po uzgodnieniu z wytwórcą możliwe jest wykonanie uszczelek w wersjach specjalnych: do pracy ciągłej (w oleju) w temp. T r do 373 K, o wymiarach nominalnych innych niż określono w typoszeregu. 2. tabeli podano szerokość L z dwoma (w przypadku węzła 170 z czterema) mi PO. Dla innej ilości PO dobrać stosownie szerokość L. 3. przypadku pierścieni remontowych oznaczonych (3) należy stosować pierścienie PO stalowe.

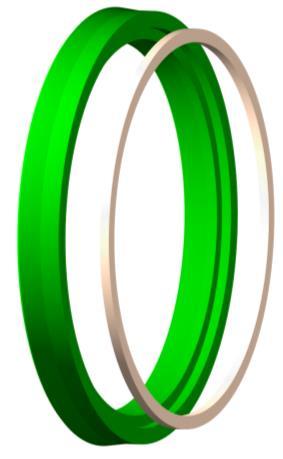

20 ØD H10 Ød h10 ØD Ød Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień uszczelniający jednostronnego działania dławnicowy JS USmd R0,5 a 15 0,63 1,25 pat. nr poz.1 Pierścień uszczelniający JS lub USmd (część uszczelniająca) poz.2 Pierścień przeciwwyciskowy PP Kształt USmd może odbiegać od przedstawionego na rysunku. +0,2 L JS lub USmd d D L a 38,8x55x11 38, ,8 40x55x ,8 61,8x78x11 61, ,8 63x78x ,8 78,8x100x14 78, ,8 80x100x ,8 97,5x115x11* 97, ,8 98,8x115x11* 98, ,8 100x115x11* ,8 115x130x15* x160x14* , x185x18* ,8 6,5 186x220x22* ,8 187,5x220x22* 187, ,8 188,8x220x22* 188, ,8 190x220x22* ,8 200x220x14* ,8 3,8 5 3,8 7,5 Pierścień JS 80x100x14 ( d x D x ) Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r = f() wg tabeli poniżej p r [MPa] T r [K] [mm] 1,0 0,5 (do temp. 323 K) Maksymalna prędkość ruchu [m/s]: -ciągła 0,2 -doraźna 0,5 1. Po uzgodnieniu z wytwórcą możliwe jest wykonanie uszczelek w wersjach specjalnych: do pracy ciągłej (w oleju) w temp. T r do 373 K, o wymiarach nominalnych innych niż określono w typoszeregu. * - pierścień oznaczony jako USmd

21 OD H10 Od h8 G Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych ęzeł uszczelniający tłokowy (typoszereg standardowy) US+2PwP ersja I ersja II 1 Od OD 1 Ød h8 ØD H10 Od t ØD Ød G 1 1 Ød t 0,63 R0,5 1, ,63 R0,5 1, ,2 L a +0,2 L a poz.1 Pierścień uszczelniający standardowy US poz.2 Pierścień przeciwwyciskowo-prowadzący PwP poz.3 Pierścień prowadzący PP L=+2x 1+1,0 [mm] robocza cylindra 50x40x x50x US PwP ysokość profilu US i PwP D d 1* G a 66x56x ,0 70x60x x63x ,5 5,0 75x65x x70x x80x ,0 pat. nr zgł. pat. P zgł. pat. P x90x * Zalecane szerokości 1 pierścieni PwP 7,5; 10; 1; 15; 20 US+2xPwP 90 x 80 x 8-7,5 ( D x d x - 1 ) 1. Pierścienie prowadzące PP (wersja II węzła) poz.3 dostosować indywidualnie do warunków eksploatacji z karty katalogowej PP. 2. Po uzgodnieniu z wytwórcą możliwe jest wykonanie elementów w wersjach specjalnych: do pracy ciągłej (w oleju) w temp. T r do 373 K, o wymiarach nominalnych innych niż określono w typoszeregu. Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r = f() wg tabeli poniżej p r [MPa] T r [K] [mm] 1,5 (do temp. 323 K) Maksymalna prędkość ruchu [m/s]: -ciągła 0,2 -doraźna 0,5

22 Ød h8 ØD H10 ØD Ød OD H10 Od h8 Od G G Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych ęzeł uszczelniający tłokowy (typoszereg specjalny) USm+2PwP ersja I 1 1 ersja II 1 1 t Od OD Ød t 0,63 R0,5 1, ,63 R0,5 1, ,2 L L=+2x 1+1,0 [mm] =12 L=+2x 1+1,5 [mm] =15 poz.1 Pierścień uszczelniający modyfikowany USm poz.2 Pierścień przeciwwyciskowo-prowadzący PwP poz.3 Pierścień prowadzący PP a +0,2 L a robocza cylindra US PwP ysokość profilu US i PwP D d 1* G a 110x100x x105x x110x x115x ,5 5,0 8, 5 135x125x x130x x140x x145x x150x x155x x180x x185x ,5 9,5 pat. nr zgł. pat. P zgł. pat. P USm+2xPwP 120x110x 12-7,5 ( D x d x - 1 ) 205x190x x195x * Zalecane szerokości 1 pierścieni PwP 7,5; 10; 1; 15; 20; 25; Pierścienie prowadzące PP (wersja II węzła) poz.3 dostosować indywidualnie do warunków eksploatacji z karty katalogowej PP. 2. Po uzgodnieniu z wytwórcą możliwe jest wykonanie elementów w wersjach specjalnych: do pracy ciągłej (w oleju) w temp T r do 373 K, o wymiarach nominalnych innych niż określono w typoszeregu. Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r = f() wg tabeli poniżej [mm] p r [MPa] T r [K] G=5,0 1,5 G=7,5 2,0 1,5 (do temp. 323 K) Maksymalna prędkość ruchu [m/s]: -ciągła 0,2 -doraźna 0,5

23 OD H8 Od h10 1 OD H8 OD Od Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych ęzeł uszczelniający dławnicowy (typoszereg standardowy) US+PwP 1 0,63 G1 OD1 R0,5 a G 15 1,25 pat. nr ,2 L M -0,1 US+PwP 40 x 50 x 8-10 ( d x D x - 1 ) poz. 1 Pierścień uszczelniający standardowy US poz. 2 Pierścień przeciwwyciskowo-prowadzący PwP robocza tłoczyska zewnętrz. US zewnętrz. PwP 40x50x x60x x66x x73x x75x x80x x90x x100x x115x x120x x125x x140x x160x x170x x200x x210x x220x x260x x270x x275x x280x x285x x290x x300x x305x x310x x315x x320x x325x x340x x345x x355x x370x x390x x400x US US PwP d D D 1 L M= 1 * 8 9,0 7, , ,5 10 ys. profilu PwP G 1 a 6 8,5 9,5 10,5 1 14,5 Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r = f() wg tabeli poniżej [mm] p r [MPa] T r [K] G 1= 1,0 0,75 (do temp. 323 K) Maksymalna prędkość ruchu [m/s]: -ciągła 0,2 -doraźna 0,5 1. Cechy geometryczne pierścieni PwP podane w tabeli są wartościami minimalnymi. Dopuszcza się ich wykonanie w wersji ze zwiększonym wymiarem 1 lub/i zwiększoną grubością G 1 przy zachowaniu zależności 11,5G Po uzgodnieniu z wytwórcą możliwe jest wykonanie elementów w wersjach specjalnych: do pracy ciągłej (w oleju) w temp. T r do 373 K, o wymiarach nominalnych innych niż określono w typoszeregu. *Zalecane szerokości 1 pierścieni PwP 7,5; 10; 1; 15; 20; 25; 30

24 OD H8 Od h10 1 OD H8 OD Od Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych ęzeł uszczelniający dławnicowy (typoszereg specjalny) USm+PwP 1 0,63 G1 OD1 R0,5 a G 15 1,25 pat. nr ,2 L M -0,1 USm+PwP 100 x 110 x ( d x D x - 1 ) poz. 1 Pierścień uszczelniający standardowy USm poz. 2 Pierścień przeciwwyciskowo-prowadzący PwP robocza tłoczyska zewnętrz. US zewnętrz. PwP US US PwP ys. profilu PwP Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r = f() wg tabeli poniżej 100x110x x115x x120x x125x x135x x140x d D D 1 L M= 1 * 12 13,0 G 1 a 8,5 [mm] p r [MPa] T r [K] G 1= 1,0 0,75 (do temp. 323K) 140x155x x160x x165x x170x ,5 Maksymalna prędkość ruchu [m/s]: -ciągła 0,2 -doraźna 0,5 180x195x x200x x205x x210x x215x x220x x235x x250x x255x ,5 10,5 1. Cechy geometryczne pierścieni PwP podane w tabeli są wartościami minimalnymi. Dopuszcza się ich wykonanie w wersji ze zwiększonym wymiarem 1 lub/i zwiększoną grubością G 1 przy zachowaniu zależności 11,5G Po uzgodnieniu z wytwórcą możliwe jest wykonanie elementów w wersjach specjalnych: do pracy ciągłej (w oleju) w temp. T r do 373 K, o wymiarach nominalnych innych niż określono w typoszeregu. *Zalecane szerokości 1 pierścieni PwP 7,5; 10; 1; 15; 20; 25; 30

25 OD H8 Od h10 1 OD H8 OD Od Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych ęzeł uszczelniający dławnicowy (typoszereg specjalny) USm+PwP 1 0,63 G1 OD1 R0,5 a G 15 1,25 pat. nr poz. 1 Pierścień uszczelniający standardowy USm poz. 2 Pierścień przeciwwyciskowo-prowadzący PwP robocza tłoczyska +0,2 L zewnętrz. US zewnętrz. PwP 250x265x x270x x275x x280x x285x x290x x295x x300x x305x x310x x315x x320x x325x x335x x340x x345x x350x x355x x360x x365x x370x x375x x380x x385x x390x x395x x400x x405x US US PwP d D D 1 L M= 1 * *Zalecane szerokości 1 pierścieni PwP 10; 1; 15; 20; 25; 30 M -0,1 ys. profilu PwP G ,5 10 a 10,5 1 USm+PwP 100 x 110 x ( d x D x - 1 ) Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r = f() wg tabeli poniżej [mm] p r [MPa] T r [K] G 1= 1,0 0,75 (do temp. 323K) Maksymalna prędkość ruchu [m/s]: -ciągła 0,2 -doraźna 0,5 1. Cechy geometryczne pierścieni PwP podane w tabeli są wartościami minimalnymi. Dopuszcza się ich wykonanie w wersji ze zwiększonym wymiarem 1 lub/i zwiększoną grubością G 1 przy zachowaniu zależności 11,5G Po uzgodnieniu z wytwórcą możliwe jest wykonanie elementów w wersjach specjalnych: do pracy ciągłej (w oleju) w temp. T r do 373 K, o wymiarach nominalnych innych niż określono w typoszeregu.

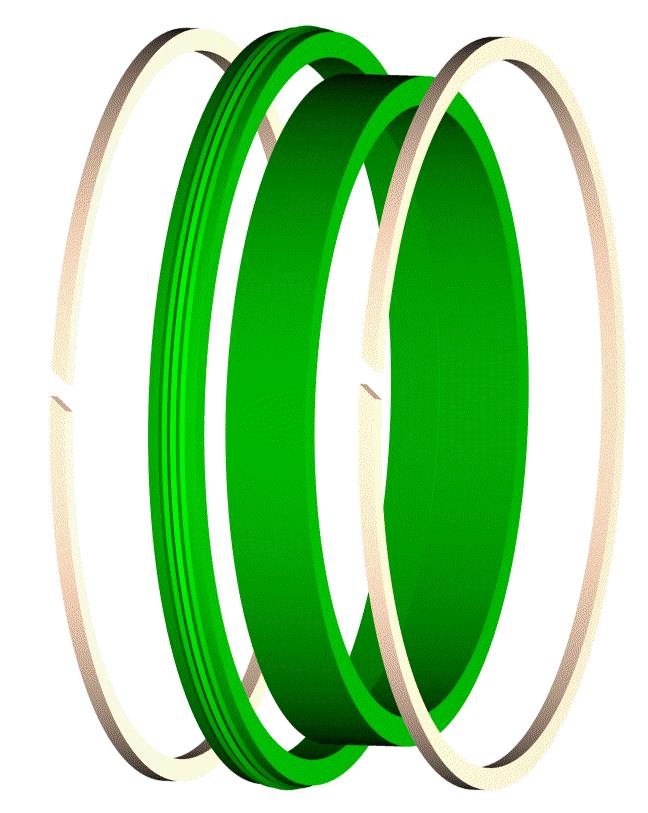

26 OD H10 Od h8 OD Od G Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień uszczelniający warstwowy tłokowy ( tłoki o budowie zwartej (nie dzielonej) ) Ut ,63 +0,2 L R0,5 a 1,25 15 pat. nr zgł. pat poz.1 Pierścień uszczelniający wewnętrzny (poliuretan) poz.2 Pierścień uszczelniający zewnętrzny (poliuretan) poz.3 Pierścień przeciwwyciskowy PP // Gx = 1x24 D d L a 135x110x24 1) x135x24 1) x145x24 1) x155x24 1) x175x24 1) x195x24 1) x205x24 1) x215x24 1) x225x24 1) x235x24 1) x245x24 1) x250x24 1) x255x24 1) x260x24 1) x265x x275x24 1) Gx = 15x24 D d L a 320x290x24 1) x320x24 1) x330x24 1) x335x24 1) x340x24 1) x350x24 1) x355x24 1) x360x24 1) x370x x380x Pierścień Ut 320x290x24 ( D x d x ) Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r = f() wg tabeli poniżej p r [MPa] T r [K] [mm] 0,7 0,4 0,3 -oleje hydrauliczne -ciecze hydrauliczne typu HFA i HFB (np. Solsenic, Isosynth, Inwex) Maksymalna prędkość ruchu [m/s]: -ciągła 0,2 -doraźna 0,5 1. oznaczona 1) jest produkowana seryjnie. 2. Po uzgodnieniu z wytwórcą możliwe jest wykonanie uszczelek w wersjach specjalnych: do pracy ciągłej (w oleju) w temp. T r do 373 K, o wymiarach nominalnych innych niż określono w typoszeregu np. Gx=17,5x24 Dla celów remontowych oferowane są typowielkości nadwymiarowe o wymiarach D+1,2; D+; D+3,8; D+5,0 [mm]

27 Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień przeciwwyciskowo-prowadzący PwP (typoszereg standardowy) PwP Zabudowa na tłoku Zabudowa w tulei Przykłady zamówienia: ersja tłokowa ( D x d x 1 ) Pierścień PwP 190x200x7,5 ersja w tulei ( d x D x 1 ) Pierścień PwP 205x200x15 TE-B20 1. Przy zamawianiu pierścieni wykonywanych z materiałów innych niż POM oprócz oznaczenia wymiarowego podawać symbol materiału zgodnie z symbolami umieszczonymi w tabeli obok. Np.: Pierścień PwP 190x200x20 BK+P 2. Pierścienie PwP z materiału TE-B20 wykonuje się od średnicy Ø Po uzgodnieniu z wytwórcą możliwe jest wykonanie innych wielkości niż podane w typoszeregu. Materiał PwP Umowna granica plastyczności σ 1 % wg PN-EN ISO 604:2006 [MPa] spółczynnik tarcia po stali hartowanej i szlifowanej (na sucho) POM 85 0,3 Oznaczenie (kolor PwP) biały lub niebieski POM S 100 0,3 zielony BK-P min 140 0,3 czarny TE-B20 min 160 0,5 kompozytowy (beżowy) Media hydrauliczne - oleje hydrauliczne (np.: Energol HLP-Z68, Renolin B150 HVI) - ciecze hydrauliczne typu HFA i HFB (np.: Emulkop-EKO, Solcenic 2020, Isosynth, Inwex) - płyny niskokrzepnące (np.: Polikon Test, Solcenic 801E) (zakres średnic) d (zakres średnic) D Zakres szerokości pierścieni ,5 ; 10 1 Typowe szerokości pierścieni M Zakres grubości pierścieni Grubość G 3,1 ; 3,1 Typowe grubości pierścieni ,5 ; 10 ; 15 5 ; 3,1 ; 3,75 ; 5 1=M ,5 ; 10 ; 15 ; 20 5 ; 3,1 ; 3,75 ; ; 15 ; 20 5 ; 3,1 ; 3,75 ; 5

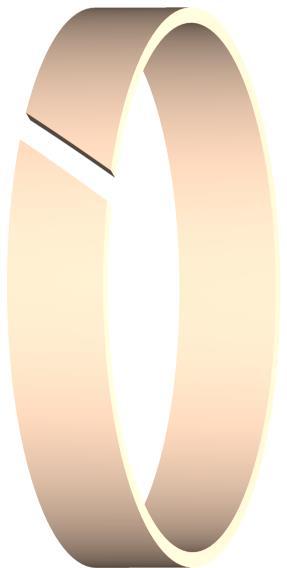

28 Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień prowadzący PP (typoszereg standardowy) PP Zabudowa na tłoku Zabudowa w tulei Przykłady zamówienia: ersja tłokowa ( D x d x 1 ) Pierścień PP 190x200x30 ersja w tulei ( d x D x 1 ) Pierścień PP 205x200x30 BK-P 1. Przy zamawianiu pierścieni wykonywanych z materiałów innych niż POM oprócz oznaczenia wymiarowego podawać symbol materiału zgodnie z symbolami umieszczonymi w tabeli powyżej. Np.: Pierścień PP 190x200x30 BK-P 2. Pierścienie PP z materiału TE-B20 wykonuje się od średnicy Ø Po uzgodnieniu z wytwórcą możliwe jest wykonanie innych wielkości niż podane w typoszeregu. Materiał PP Umowna granica plastyczności σ 1 % wg PN-EN ISO 604:2006 [MPa] spółczynnik tarcia po stali hartowanej i szlifowanej (na sucho) POM 85 0,3 Oznaczenie (kolor PP) biały lub niebieski POM S 100 0,3 zielony BK-P min 140 0,3 czarny TE-B20 min 160 0,5 kompozytowy (beżowy) Media hydrauliczne - oleje hydrauliczne (np.: Energol HLP-Z68, Renolin B150 HVI) - ciecze hydrauliczne typu HFA i HFB (np.: Emulkop-EKO, Solcenic 2020, Isosynth, Inwex) - płyny niskokrzepnące (np.: Polikon Test, Solcenic 801E) (zakres średnic) d (zakres średnic) D Zakres szerokości pierścieni ; 7,5 ; 10 Typowe szerokości pierścieni M Zakres grubości pierścieni Grubość G 3,1 ; 3,1 Typowe grubości pierścieni ; 7,5 ; 10 ; 1 ; 15 ; 20 ; 25 5 ; 3,1 ; 3,75 ; 5 1+0, ; 7,5 ; 10 ; 1 ; 15 ; 20 ; 25 ; 30 5 ; 3,1 ; 3,75 ; ; 1 ; 15 ; 20 ; 25 ; 30 5 ; 3,1 ; 3,75 ; 5

29 Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień oporowy PO PO Zabudowa na tłoku Zabudowa w tulei poz. 1 i poz.3 - Pierścień oporowy PO poz. 2 - Pierścień uszczelniający US pierścieni US o profilu Gx = 5x8 PO US+2xPO US+PO ersja w tulei ersja tłokowa d D 1 L 1 L 2 40x50x4 50x40x x55x4 55x45x x60x4 60x50x x63x4 63x53x x66x4 66x56x x73x4 73x63x x75x4 75x65x x80x4 80x70x x90x4 90x80x x100x4 100x90x x105x4 105x95x pierścieni US o profilu Gx = 7,5x ,8 12,8 PO US+2xPO US+PO ersja w tulei ersja tłokowa d D 1 L 1 L 2 100x115x5 115x100x x120x5 120x105x x125x5 125x110x x130x5 130x115x x135x5 135x120x x140x5 140x125x ersja tłokowa ( D x d x 1 ) Pierścień PO 73x63x4 Pierścień PO 73x63x4// ersja w tulei ( d x D x 1 ) Pierścień PO 65x75x4 Pierścień PO 65x75x4// Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r = f() wg tabeli poniżej [mm] p r [MPa] T r [K] do 373 1=4 1,25 1,0 1=5 1,5 1,25 (do temp. 323 K) arunki dotyczą oporowego PO. celu zapewnienia poprawnej współpracy PO z dowolnym elementem uszczelniającym należy zapewnić warunki stosowania samego elementu uszczelniającego (za wyjątkiem szczeliny ) 1. Po uzgodnieniu z wytwórcą możliwe jest wykonanie pierścieni w wersjach specjalnych o wymiarach nominalnych innych niż określono w typoszeregu. 2. Symbol "//" w zamówieniu oznacza pierścień o przerwanej ciągłości obwodowej. 3. Pierścień PO o nieprzerwanej ciągłości obwodowej mogą być stosowane wyłącznie w zespołach uszczelniających o konstrukcji dzielonej ( otwarte).

30 Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień oporowy PO PO Zabudowa na tłoku Zabudowa w tulei poz. 1 i poz. 3 - Pierścień oporowy PO poz. 2 - Pierścień uszczelniający US pierścieni US o profilu Gx = 10x15 PO US+2xPO US+PO ersja w tulei ersja tłokowa d D 1 L 1 L 2 140x160x5 160x140x x170x5 170x150x x180x5 180x160x x190x5 190x170x x200x6 200x180x x210x5 210x190x x220x5 220x200x ,5 21,5 240x260x6 260x240x ,5 pierścieni US o profilu Gx = 1x20 PO US+2xPO US+PO ersja w tulei ersja tłokowa d D 1 L 1 L 2 225x250x6 250x225x ,5 27,5 pierścieni US o profilu Gx = 15x24 PO US+2xPO US+PO ersja w tulei ersja tłokowa d D 1 L 1 L 2 220x250x6 250x220x ,7 31,7 ersja tłokowa ( D x d x 1 ) Pierścień PO 160x140x5 Pierścień PO 160x140x5// ersja w tulei ( d x D x 1 ) Pierścień PO 140x160x5 Pierścień PO 140x160x5// Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r = f() wg tabeli poniżej [mm] p r [MPa] T r [K] do 373 1=5,6 1,5 1,25 arunki dotyczą oporowego PO. celu zapewnienia poprawnej współpracy PO z dowolnym elementem uszczelniającym należy zapewnić warunki stosowania samego elementu uszczelniającego (za wyjątkiem szczeliny ) 1. Po uzgodnieniu z wytwórcą możliwe jest wykonanie pierścieni w wersjach specjalnych, o wymiarach nominalnych innych niż określono w typoszeregu. 2. Symbol "//" w zamówieniu oznacza pier-ścień o przerwanej ciągłości obwodowej. 3. Pierścienie PO o nieprzerwanej ciągłości obwodowej mogą być stosowane wyłącznie w zespołach uszczelniających o konstrukcji dzielonej ( otwarte).

31 2 z +0,1 Ød h10 ØD H10 Z ØD Ød Z Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień zgarniający PZ 3 2 0,63 L +0,2 1 z 1 Pierścień PZ 120x130x10x7 ( d x D Z x 2 x 3 ) wewnętrz. zewnętrz. 36x46x10x x50x10x7 1) x55x10x7 1) x60x10x7 1) x65x10x x65x10x7 1) x75x10x7 1) x75x10x7 1) x80x10x7 1) x90x10x7 1) x100x10x7 1) x105x10x x110x10x7 1) x115x10x x120x10x x125x10x7 1) x130x10x x140x12x części osadczej progu ysokość progu d D z 2 3 L 1 z 1 z , ,2 135x150x12x ,2 140x155x12x9 1) x165x12x x175x12x9 1) x185x14x x195x14x x205x14x10 1) , ,2 200x220x16x12 1) ,2 210x225x14x9,2 1) ,2 9,5 220x240x16x ,2 0,4 0,6 1,0 1,2 1,5 Temperatura ekspozycji ciągłej T r : K - wykonanie standardowe K - wykonanie specjalne 1. oznaczona 1) jest produkowana seryjnie. 2. Po uzgodnieniu z wytwórcą możliwe jest wykonanie innych typowielkości niż podane w typoszeregu. 3. Dla celów remontowych wykonywane są typowielkości podwymiarowe o progach d-1,2 [mm] oraz d- [mm].

32 2 z +0,1 Ød h10 ØD H10 Z ØD Ød Z Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień zgarniający PZ 3 2 0,63 L +0,2 1 z 1 Pierścień PZ 270x290x18x12 ( d x D Z x 2 x 3 ) wewnętrz. zewnętrz. 230x245x16x10 1) x250x16x10 1) x260x18x12 1) x270x18x x275x18x x280x18x x285x18x x290x18x12 1) części osadczej progu ysokość progu d D z 2 3 L 1 z 1 z , ,2 1,5 280x295x14x19, ,3 9,5 1,5 280x300x18x x305x18x12 1) x310x18x x315x18x x320x18x x325x18x12 1) x340x18x x345x18x12 1) x355x18x x370x18x ,2 355x375x16x10 1) ,2 370x390x18x12 1) x400x18x ,2 1,5 Temperatura ekspozycji ciągłej T r : K - wykonanie standardowe K - wykonanie specjalne 1. oznaczona 1) jest produkowana seryjnie. 2. Po uzgodnieniu z wytwórcą możliwe jest wykonanie innych typowielkości niż podane w typoszeregu. 3. Dla celów remontowych wykonywane są typowielkości podwymiarowe o progach d-1,2 [mm] oraz d- [mm].

33 2 z +0,1 Ød h10 ØD H10 Z ØD Ød Z Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień zgarniający niskoprofilowy PZn 3 2 0,63 L +0,2 1 z 1 Pierścień PZn 160x170x10x5 ( d x D Z x 2 x 3 ) wewnętrz. zewnętrz. 28x36x8x x38x8x x44x8x x48x8x x58x8x x64x8x x68x8x x71x8x x73x8x x78x8x x88x8x x93x8x x98x8x x108x8x x123x8x x145x10x x150x10x x170x10x x175x10x części osadczej progu ysokość progu d D z 2 3 L 1 z 1 z ,1 1,5 1, ,1 2,0 1,5 Temperatura ekspozycji ciągłej T r : K - wykonanie standardowe K - wykonanie specjalne 1. Po uzgodnieniu z wytwórcą możliwe jest wykonanie innych typowielkości niż podane w typoszeregu. 2. Dla celów remontowych wykonywane są typowielkości podwymiarowe.

34 2 z +0,1 Ød h10 ØD H10 Z ØD Ød Z Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień zgarniający niskoprofilowy PZn 3 2 0,63 L +0,2 1 z 1 Pierścień PZn 250x264x14x7 ( d x D Z x 2 x 3 ) wewnętrz. zewnętrz. 170x182x12x x192x12x x202x12x x207x12x x212x12x x217x12x x222x12x x232x12x x242x12x x254x14x x264x14x x269x14x x274x14x x279x14x x284x14x x294x14x x299x14x x306x16x x311x16x x316x16x x321x16x x336x16x x341x16x x351x16x x366x16x x386x16x x396x16x części osadczej progu ysokość progu d D z 2 3 L 1 z 1 z ,1 2, ,1 3, ,1 3,5 3,0 Temperatura ekspozycji ciągłej T r : K - wykonanie standardowe K - wykonanie specjalne 1. Po uzgodnieniu z wytwórcą możliwe jest wykonanie innych typowielkości niż podane w typoszeregu. 2. Dla celów remontowych wykonywane są typowielkości podwymiarowe.

35 OD OD 1 2 R0,1 S 1 OD OD 4 3 OD Od R0,1 S 1 OD Od Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień uszczelniający o przekroju kołowym "O" O 15 R0,5 b +0,2 Odmiana A 15 1,25 min 2 Od< min 3,5 Od>5 R0,5 b +0,2 Odmiana B 1,25 min 2 Od< min 3,5 Od>5 Pierścień "O" 19x ( D x d ) D x d D 1 (H8) A rodzaj Odmiana D 3 B rodzaj S* R* S* R* D 2 (f7) D 4 (h11) (h9) (H11) (H9) b rodzaj S* R* 3,3x2,4 8,0 4,4 3,9 3,0 6,6 7,2 3,1 2,7 5x2 9,0 6,0 5,6 5,0 8,0 8,4 2,6 2,4 6x2 10,0 7,0 6,6 6,0 9,0 9,4 2,6 2,4 8x2,2 12,3 8,9 8,5 8,0 11,3 11,8 2,8 10x2 14,0 11,0 10,6 10,0 13,0 13,4 2,6 2,4 12x2 16,0 13,0 12,6 12,0 15,0 15,4 2,6 2,4 13,2x 18,0 14,3 13,8 13,0 16,8 17,3 3,2 2,8 14x2 18,0 15,0 14,6 14,0 17,0 17,4 2,6 2,4 19x 23,8 20,1 19,6 19,0 22,7 23,2 3,2 2,8 20,3x2,4 25,0 21,4 20,9 20,0 23,6 24,2 3,1 2,7 65x5,0 75,0 67,0-65,0 73,0-6,5-109,2x5,7 120,0 110,8 109,8 110,0 119,2 120,2 7,4 6,4 124,2x5,7 135,0 125,8 124,8 125,0 134,2 135,2 7,4 6,4 150x5,0 160,0 152,0-150,0 158,0-6,5-210x5,0 220,0 212, ,0-6,5 - ymiary oznaczone S* dotyczą uszczelnienia części w spoczynku. ymiary oznaczone R* dotyczą uszczelnienia części w ruchu posuwisto-zwrotnym. min max Temperatura [K] Ciśnienie [MPa] - 50 chropowatość Ra chr1 chr2 uszczelnienia części w ruchu posuwisto-zwrotnym R* 0,32 1,25 uszczelnienia części w spoczynku S* Ciśnienie pulsujące 1,25 Ciśnienie stałe Charakterystyka tworzywa: tworzywo PUR twardość [IRHD] S 1 - szczelina między uszczelnianymi powierzchniami nie powinna być większa niż połowa maksymalnego luzu odpowiadającego pasowaniu H8/f7 ciśnień do 50 MPa. 2. ymiary, tolerancje wykonania, zaokrąglenia krawędzi i chropowatości powierzchni przyjęto na podstawie normy branżowej BN- 82/ Po uzgodnieniu z wytwórcą możliwe jest wykonanie elementów w wersjach specjalnych do pracy ciągłej (w oleju) w temp. T r do 373 K.

36 Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień oporowy zewnętrzny do uszczelnień spoczynkowych (wersja standardowa) PO-ZS b ØD1 S ØD 1 H8 ØD h11 2 ØD Ød a R max 0,4 R max 0,2 b +0, z=3,2 1,25 Pierścień PO-ZS 220x4 ( D 1 x a ) Ogólne wartości wymiarów pierścieni PO-ZS przedziałów średnic: D 1 D 1<30 30 D 1< D 1< D 1< D 1<450 b 1,0 1,5 2,0 3,0 a 4,0 ; 4,6 pierścieni uszczelniających o przekroju kołowym d=5,0 mm do współpracy z pierścieniem o przekroju kołowym - "O" cylindra pod rowka pod pierścienie "O"+PO-ZS ysokość PO-ZS PO-ZS Dxd D 1 D 2 b 1 a b 75x4,0 65x5, ,0 8,0 160x4,0 150x5, ,0 9,0 220x4,0 210x5, ,0 9,5 260x4,0 250x5, ,0 9,5 270x4,0 260x5, ,0 9,5 4,0 1,5 3,0 1. S - szczelina między uszczelnianymi powierzchniami nie powinna być większa niż połowa luzu maksymalnego odpowiadającego pasowaniu H8/f9 ciśnień do 50 [MPa] 2. ymiary, tolerancje wykonania, zaokrąglenia krawędzi i chropowatość powierzchni przyjęto na podstawie norm branżowych BN-82/ Po uzgodnieniu z wytwórcą możliwe jest wykonanie typowielkości innych niż podane w typoszeregu. pierścieni uszczelniających o przekroju kołowym d=5,7 mm do współpracy z pierścieniem o przekroju kołowym - "O" cylindra pod rowka pod pierścienie "O"+PO-ZS ysokość PO-ZS PO-ZS Dxd D 1 D 2 b 1 a b 56x4,6 45,2x5, ,8 8,9 80x4,6 69,2x5, ,8 8,9 90x4,6 79,2x5, ,8 8,9 120x4,6 109,2x5, ,8 9,4 125x4,6 114,2x5, ,8 9,4 135x4,6 124,2x5, ,8 9,4 160x4,6 149,2x5, ,8 9,9 170x4,6 159,2x5, ,8 9,9 215x4,6 204,2x5, ,8 10,4 235x4,6 224,2x5, ,8 10,4 4,6 1,5 2,0 3,0

37 Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień oporowy zewnętrzny do uszczelnień spoczynkowych (wersja wzmocniona) PO-ZSw b ØD1 S ØD 1 H8 ØD h11 2 ØD Ød a R max 0,4 R max 0,2 b +0, z=3,2 1,25 Pierścień PO-ZSw 220x4 ( D 1 x a ) Ogólne wartości wymiarów pierścieni PO-ZSw przedziałów średnic: D 1 D 1<30 30 D 1< D 1< D 1< D 1<450 b 2,0 3,0 3,5 5,0 a 4,0 ; 4,6 pierścieni uszczelniających o przekroju kołowym d=5,0 mm do współpracy z pierścieniem o przekroju kołowym - "O" cylindra pod pierścienie "O"+PO-ZSw rowka pod pierścienie "O"+PO-ZSw ysokość PO-ZSw PO-ZSw Dxd D 1 D 2 b 1 a b 75x4,0 65x5, ,0 9,0 160x4,0 150x5, ,0 10,0 3,5 220x4,0 210x5, ,0 11,5 260x4,0 250x5, ,0 11,5 270x4,0 260x5, ,0 11,5 4,0 5,0 1. S - szczelina między uszczelnianymi powierzchniami nie powinna być większa niż 0,6 [mm] z uwzględnieniem połowy luzu maksymalnego odpowiadającego przy-jętym tolerancjom wykonania. 2. ymiary, tolerancje wykonania, zaokrąglenia krawędzi i chropowatość powierzchni przyjęto na podstawie norm branżowych BN-82/ Po uzgodnieniu z wytwórcą możliwe jest wykonanie typowielkości innych niż podane w typoszeregu. pierścieni uszczelniających o przekroju kołowym d=5,7 mm do współpracy z pierścieniem o przekroju kołowym - "O" cylindra pod pierścienie "O"+PO-ZSw rowka pod pierścienie "O"+PO-ZSw ysokość PO-ZSw PO-ZSw Dxd D 1 D 2 b 1 a b 56x4,6 45,2x5, ,8 9,9 80x4,6 69,2x5, ,8 9,9 90x4,6 79,2x5, ,8 9,9 120x4,6 109,2x5, ,8 10,4 125x4,6 114,2x5, ,8 10,4 135x4,6 124,2x5, ,8 10,4 160x4,6 149,2x5, ,8 10,9 170x4,6 159,2x5, ,8 10,9 215x4,6 204,2x5, ,8 12,4 235x4,6 224,2x5, ,8 12,4 4,6 3,0 3,5 5,0

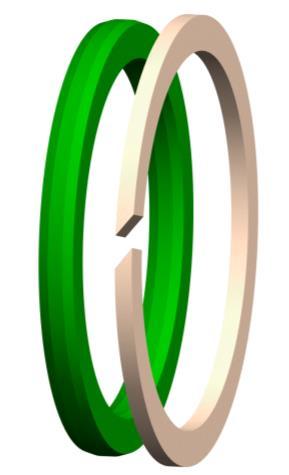

38 S OD H8 Od h11 Od OD G Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych ęzeł spoczynkowy (wersja standardowa) US+PO// R max0,2 R max0,2 poz. 1 Pierścień uszczelniający US poz. 2 Pierścień oporowy PO// b +0,2 a 1,25 15 Pierścień US 230x220x5 + ( D x d x 1 ) Pierścień PO 230x220x3// ( D x d x 2 ) Gx = 5x8 Pierścień US Pierścień PO// cylindra rowka pod pierścienie US+PO// Dxdx 1 Dxdx 2 D d b a 180x170x5 180x170x3// x180x5 190x180x3// x190x5 200x190x3// x200x5 210x200x3// , x210x5 220x210x3// x220x5 230x220x3// Gx = 5,6x10 Pierścień US Pierścień PO// cylindra rowka pod pierścienie US+PO// Dxdx 1 Dxdx 2 D d b a 230x218,8x6,5 230x218,8x3,5// ,8 240x228,8x6,5 240x228,8x3,5// ,8 250x238,8x6,5 250x238,8x3,5// ,8 260x248,8x6,5 260x248,8x3,5// ,8 270x258,8x6,5 270x258,8x3,5// ,8 280x268,8x6,5 280x268,8x3,5// ,8 290x278,8x6,5 290x278,8x3,5// ,8 11, x288,8x6,5 300x288,8x3,5// ,8 310x298,8x6,5 310x298,8x3,5// ,8 320x308,8x6,5 320x308,8x3,5// ,8 330x318,8x6,5 330x318,8x3,5// ,8 340x328,8x6,5 340x328,8x3,5// ,8 350x338,8x6,5 350x338,8x3,5// ,8 Gx = 6,8x13,5 Pierścień US Pierścień PO// cylindra rowka pod pierścienie US+PO// Dxdx 1 Dxdx 2 D d b a 360x346,4x8,5 360x346,4x5// ,4 370x356,4x8,5 370x356,4x5// ,4 380x366,4x8,5 380x366,4x5// ,4 390x376,4x8,5 390x376,4x5// , x386,4x8,5 400x386,4x5// ,4 410x396,4x8,5 410x396,4x5// ,4 420x406,4x8,5 420x406,4x5// ,4 Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r wg tabeli poniżej p r [MPa] T r [K] [mm] 0,3 0,2 (do temp. 323 K) 1. Po uzgodnieniu z wytwórcą możliwe jest wykonanie typowielkości elementów poz. 1 i poz. 2 innych niż podane w typoszeregu.

39 Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pierścień uszczelniający rurociągów magistralnych URm poz.1 Pierścień uszczelniający (poliuretan) Pierścień URm 75x55x4 ( d x D x ) d D L 75x55x Ciśnienie robocze p r, Temperatura ekspozycji ciągłej T r Twardość uszczelnienia K p r [MPa] 32 T r [K] 333 K [ShA] 90 (np. SOLSENIC, ISOSYNTH, INEX) 1. Po uzgodnieniu z wytwórcą możliwe jest wykonanie uszczelek o innych wymiarach nominalnych

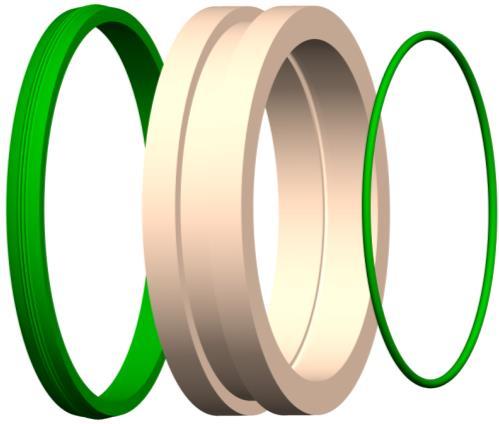

40 ØD R H10 Ød h8 Małogabarytowe elementy uszczelniające do cylindrów hydraulicznych Pakiet uszczelniający zwarty - tłokowy ØD Ød PU-t R L +0,2 pat. nr ,63 Poz. 1 - Pierścień uszczelniający USm Poz. 2 - Tuleja redukcyjna Poz. 3 - Pierścień uszczelniający "O" cylindra D D nominalna D remontowa d L ,2 77,5 91, , , ,5 136,2 161, , , , , PU-t 77,5x55x36 ( D R x d x L ) Ciśnienie robocze - p r, Temperatura ekspozycji ciągłej T r wg tabeli poniżej p r [MPa] T r [K] (do temp. 323 K) Maksymalna prędkość ruchu [m/s]: -ciągła 0,2 -doraźna 0,5 1. Oferowane są kompletne pakiety uszczelniające zawierające elementy przestawione na szkicu poz Po uzgodnieniu z wytwórcą możliwe jest wykonanie elementów w wersjach specjalnych: do pracy ciągłej (w oleju) w temp. T r do 373 K, o wymiarach nominalnych i "remontowych" innych niż określono w typoszeregu. 3. Dopuszcza się współpracę tulei redukcyjnej ze szczelinami konstrukcyjnymi o max. wartości =3,5 [mm] warunków stosowania wg tabeli powyżej.

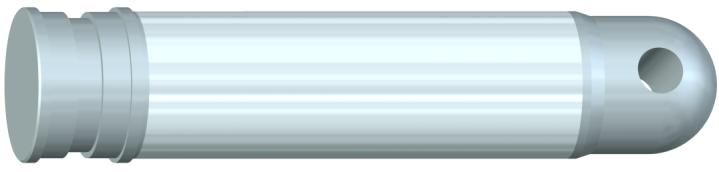

41 Pokrycia zewnętrzne tłoków i rdzenników wg technologii "DURACHROM" O-z L Tmin = 520 [mm] ymiary nominalne ymiary nominalne ymiary remontowe tłoczyska Geometria powłoki tłoczyska Geometria powłoki tłoczyska Geometria powłoki d nominalna G min L max d nominalna G min L max d remontowa G min L max , ,8 0, , ,8 60 0, , ,0 0, , , , , ,75* , , , , , ,0 0,75* , , , , ,75* Parametry mechaniczne powłoki: wytrzymałość doraźna Rm = 750 [MPa], twardość powierzchni [HB]. 2. ykonanie pokryć tłoczysk o innych cechach geometrycznych niż opisano w typoszeregu jest możliwe w trybie indywidualnym. 3. * Po uzgodnieniu z wytwórcą możliwe jest nałożenie pokryć zewnętrznych w wykonaniu specjalnym: grubość powłoki G = 1,2 [mm], średnica d w tolerancji h8, f9 i innych chropowatość Ra=0,8 lub Ra=0,4. pat. nr P P

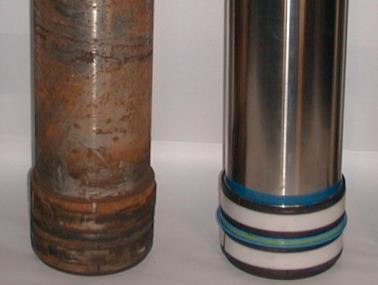

42 Powłoka ochronna DURACHROM wg karty katalogowej O-z Unikatowa powłoka ochronna wg technologii DURACHROM, jest stosowana jako skuteczne zabezpieczenie antykorozyjne na cylindrycznych powierzchniach tłoczysk i rdzenników siłowników i podpór hydraulicznych. Charakteryzuje się ona w porównaniu z powłokami konwencjonalnymi wyższą odpornością na czynniki korozjotwórcze a także ekologicznością całego procesu produkcyjnego gdyż zastosowane w tej technologii materiały i procesy wytwórcze nie stanowią żadnego zagrożenia środowiska naturalnego. Górniczy stojak hydrauliczny z powłoką DURACHROM na tłoczysku (z lewej) i galwaniczną powłoką chromową na rdzenniku (z prawej) po dwuletniej eksploatacji w kopalni węgla kamiennego DURACHROM skutecznie zastępuje wszystkie standardowe powłoki antykorozyjne typu galwanicznego, jak chrom, nikiel, nikiel-chrom itp. Powłoka DURACHROM może być stosowana zarówno na nowych jak i na regenerowanych tłoczyskach lub rdzennikach. Szczególnie pożądaną zaletą powłoki DURACHROM jest możliwość przywrócenia nominalnych wymiarów regenerowanych tłoczysk i rdzenników. Rdzenniki stojaka hydraulicznego przed i po regeneracji z zastosowaniem powłoki DURACHROM i uszczelnień produkcji KOPEX Hydraulika Siłowa Powłoka ochronna DURACHROM rysunek poglądowy Powłokę ochronną wg technologii DURACHROM stanowi stosunkowo dużej grubości warstwa stali nierdzewnej w postaci zwiniętego arkusza blachy (rulonu) nakładanego na przygotowaną wcześniej cylindryczną powierzchnię rdzennika lub tłoczyska. Po nałożeniu rulonu jest on mocowany do podłoża metodą spawania. Ta stosunkowa nowa technologia zdobyła liczne nagrody w tym złoty medal na Targach ynalazczości w Brukseli a także zyskała już uznanie wielu klientów systematycznie zwiększając swój udział na rynku. Do chwili obecnej wykonaliśmy już ponad powłok DURACHROM na tłoczyskach lub rdzennikach siłowników hydraulicznych. Nasi Klienci potwierdzają że dzięki zastosowaniu powłoki DURACHROM nastąpił zdecydowany wzrost trwałości siłowników eksploatowanych w trudnych warunkach (podziemia kopalń, agresywne środowisko)
