1 USZCZELNIENIA TECHNICZNE WYROBY GUMOWE

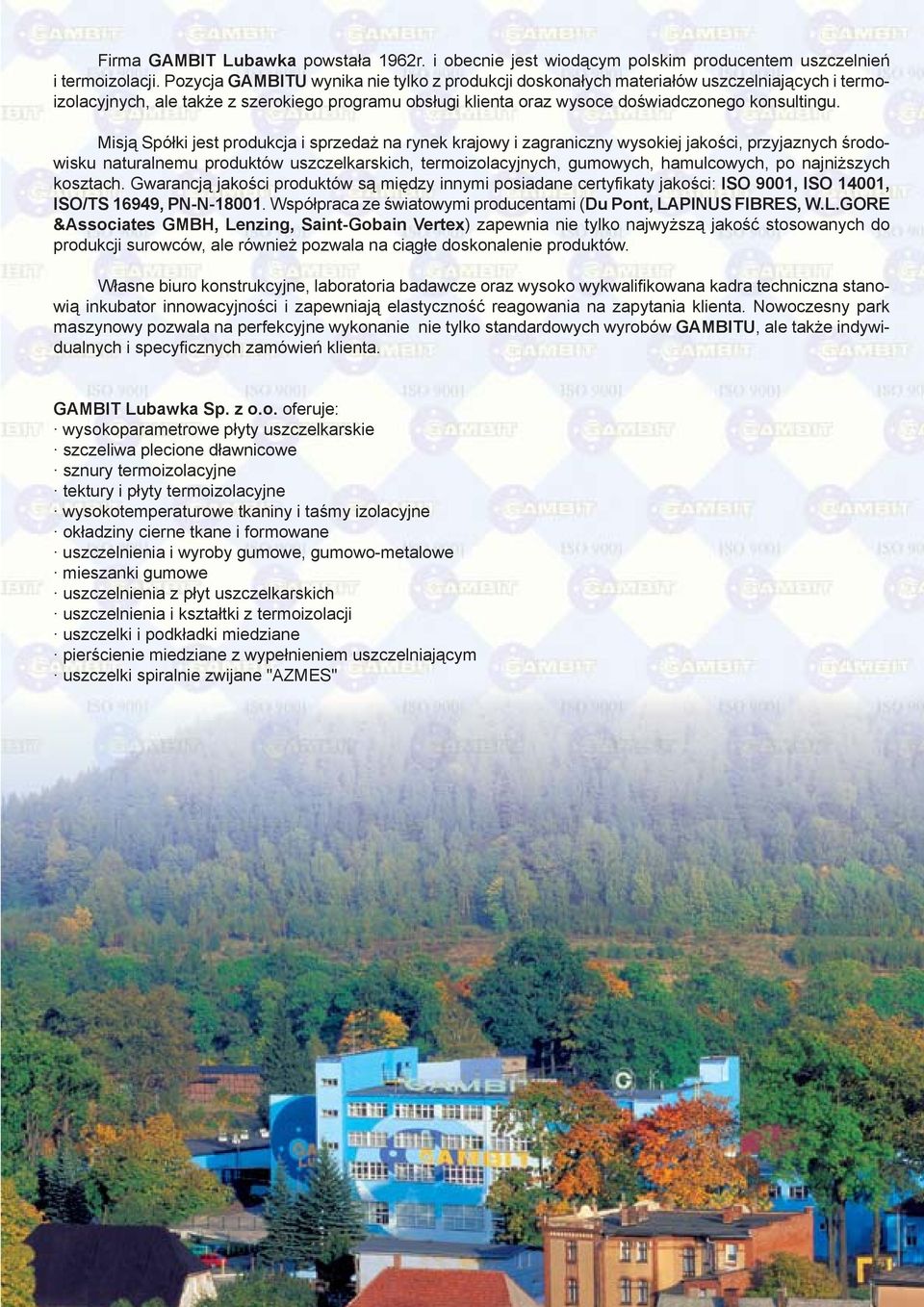

2 Firma GAMBIT Lubawka powsta³a 196r. i obecnie jest wiod¹cym polskim producentem uszczelnieñ i termoizolacji. Pozycja GAMBITU wynika nie tylko z produkcji doskona³ych materia³ów uszczelniaj¹cych i termoizolacyjnych, ale tak e z szerokiego programu obs³ugi klienta oraz wysoce doœwiadczonego konsultingu. Misj¹ Spó³ki jest produkcja i sprzeda na rynek krajowy i zagraniczny wysokiej jakoœci, przyjaznych œrodowisku naturalnemu produktów uszczelkarskich, termoizolacyjnych, gumowych, hamulcowych, po najni szych kosztach. Gwarancj¹ jakoœci produktów s¹ miêdzy innymi posiadane certyfikaty jakoœci: ISO 9001, ISO 14001, ISO/TS 16949, PN-N Wspó³praca ze œwiatowymi producentami (Du Pont, LAPINUS FIBRES, W.L.GORE &Associates GMBH, Lenzing, Saint-Gobain Vertex) zapewnia nie tylko najwy sz¹ jakoœæ stosowanych do produkcji surowców, ale równie pozwala na ci¹g³e doskonalenie produktów. W³asne biuro konstrukcyjne, laboratoria badawcze oraz wysoko wykwalifikowana kadra techniczna stanowi¹ inkubator innowacyjnoœci i zapewniaj¹ elastycznoœæ reagowania na zapytania klienta. Nowoczesny park maszynowy pozwala na perfekcyjne wykonanie nie tylko standardowych wyrobów GAMBITU, ale tak e indywidualnych i specyficznych zamówieñ klienta. GAMBIT Lubawka Sp. z o.o. oferuje: wysokoparametrowe p³yty uszczelkarskie szczeliwa plecione d³awnicowe sznury termoizolacyjne tektury i p³yty termoizolacyjne wysokotemperaturowe tkaniny i taœmy izolacyjne ok³adziny cierne tkane i formowane uszczelnienia i wyroby gumowe, gumowo-metalowe mieszanki gumowe uszczelnienia z p³yt uszczelkarskich uszczelnienia i kszta³tki z termoizolacji uszczelki i podk³adki miedziane pierœcienie miedziane z wype³nieniem uszczelniaj¹cym uszczelki spiralnie zwijane "AZMES"

3 Uszczelnienia spoczynkowe - uszczelnienia do po³¹czeñ ko³nierzowych i innych. Uszczelki i kszta³tki termoizolacyjne Uszczelki i kszta³tki wszêdzie tam, gdzie wystêpuje wysoka temperatura np. przemys³ energetyczno-ciep³owniczy, hutniczy. Wykrawane wykrojnikami kszta³towymi na prasach mimoœrodowych, no ycach kr¹ kowych i wycinark¹ wodn¹. Wykonywane s¹ z p³yt uszczelkarskich bezazbestowych AF-Oil, AF-CD, AF-15, AF-00 Universal, AF-00G, AF-0, AF-00, AF- 0, AF-400, AF-1000, Gambit-Grafit, Paro-Gambit oraz z tektury termoizolacyjnej bezazbestowej BA-700, BA-1050, BA-100, BA Zakres wymiaru zewnêtrznego 000 mm i gruboœæ od 0,5 do 5,0 mm. Prasowane z materia³u uszczelkarskiego AF-Standard, AF-Standard N. Zakres wymiaru zewnêtrznego 600 mm i gruboœæ od,0 do 10 mm. - œrodowisko pracy, zakres temperatur i pozosta³e parametry wg tabeli, - wymiary i odchy³ki wymiarowe wg PN-86 H-7474/0 do 04 tablica nr 1,, lub okreœlone przez dokumentacjê techniczn¹ odbiorcy. Dodatkowe informacje o p³ytach GAMBIT AF znajduj¹ siê w katalogu "P³yty uszczelkarskie".

4 Nazwa materia³u Maksymalna temperatura C Maksymalne ciœnienie MPa Maksymalne straty po pra eniu % Odpornoœæ na media P³yty uszczelkarskie AF-00 Uniwersal 00 6 AF-CD 00 8 woda, para wodna, roztwory soli, kwasów, zasad, paliwa, oleje woda do picia i na potrzeby gospodarcze, para wodna, nafta, rozpuszczalniki, paliwa, oleje, roztwory soli, s³abych kwasów i zasad AF woda, para wodna, roztwory soli, s³abych kwasów, zasad AF-OIL oleje, smary, paliwa, wiêkszoœæ rozpuszczalników, wodê, parê wodn¹, roztworów soli, s³abych kwasów i zasad AF Gambit-Grafit Thermogambit Paro-Gambit benzyna, nafta, paliwa, oleje, para wodna, woda, roztwory soli, s³abych kwasów i zasad w energetyce, hutnictwie, odlewnictwie i wszêdzie tam, gdzie wystêpuj¹ wysokie temperatury w energetyce, hutnictwie, odlewnictwie i wszêdzie tam, gdzie wystêpuj¹ wysokie temperatury paliwa, oleje, rozpuszczalniki, roztwory s³abych kwasów i zasad, szczególnie polecana do instalacji parowych Materia³ uszczelkarski prasowany AF-Standard 00 5 zimna i gor¹ca woda, s³abych kwasów i zasad, para wodna, roztwory soli AF-Standard N 00 5 Tektury termoizolacyjne oleje, smary, paliwa, wiêkszoœæ rozpuszczalników, woda, roztwory soli, s³abych kwasów i zasad BA BA BA BA w energetyce, hutnictwie, odlewnictwie i wszêdzie tam, gdzie wystêpuj¹ wysokie temperatury w energetyce, hutnictwie, odlewnictwie i wszêdzie tam, gdzie wystêpuj¹ wysokie temperatury w energetyce, hutnictwie, odlewnictwie i wszêdzie tam, gdzie wystêpuj¹ wysokie temperatury w energetyce, hutnictwie, odlewnictwie i wszêdzie tam, gdzie wystêpuj¹ wysokie temperatury

5 Tablica nr 1 Tablica nr Œrednica nominalna wg PN-8/H-0651 DN Uszczelki p³askie do ko³nierzy z wystêpami i rowkami 6 PN-86/H-7474/0 Ciœnienie nominalne wg PN-81/H-0650, MPa 0,1; 0,5; 0, d D d D 0 0 S Œrednica nominalna wg PN-8/H-0651 DN d PN-86/H-7474/04 Ciœnienie nominalne wg PN-81/H-0650, MPa 0,1 0, Uszczelki p³askie do ko³nierzy z wypustami i wpustami D D S

6 Œrednica nominalna wg PN-8/H-0651 DN Ciœnienie nominalne wg PN-81/H-0650, MPa d 0,1 0,5 0,6 1,0 1,6,5 4,0 Uszczelki p³askie do ko³nierzy z przylgami zgrubnymi D D D D D D S Tablica nr PN-86/H-7474/

7 Uszczelki fibrowe - do uszczelniania po³¹czeñ przewodów benzynowych, olejowych, naftowych, w armaturze wodoci¹gowej i gazowej oraz w budowie maszyn. Uszczelki mog¹ pracowaæ w œrodowisku wody, cieczy obojêtnych, gazów technicznych w temperaturze C. - wycinane na prasach mimoœrodowych jako uszczelki pierœcieniowe i kszta³towe oraz t³oczone. - dla uszczelek pierœcieniowych wg PN-69/69/M-86970, - dla uszczelek kszta³towych i t³oczonych wg dokumentacji technicznej odbiorcy, - wymagania i wymiary dla fibry technicznej wg BN-66/ Uszczelki produkowane s¹ z fibry importowanej o w³asnoœciach: - ciê ar w³aœciwy 1,05-1,5 g/cm, - wilgotnoœæ 6-10%, - wytrzyma³oœæ na zrywanie: wzd³u ne 88, - 9, MPa poprzeczne 46,6-51,5 MPa - nasi¹kliwoœæ w oleju 1,4%. Fibra techniczna, z której produkujemy uszczelki, posiada pozytywn¹ ocenê PZH pod wzglêdem zdrowotnym - uszczelnienia mog¹ byæ stosowane w ruroci¹gach do przesy³ania wody pitnej.

8 Uszczelki pierœcieniowe miedziane z wype³nieniem BA - w przemyœle lotniczym, samochodowym, okrêtowym i innym. - z blachy, pasów lub taœmy miedzianej MG-r lub MG-r wype³nione tektur¹ bezazbestow¹, - wykrawane i zwijane na prasach mimoœrodowych. - dla blachy i pasów wg PN-79/H-9710, dla taœmy PN-79/H-9810, - dla uszczelek lotniczych wg BN-77/5410-1, - uszczelek pozosta³ych BN-69/5410 lub dokumentacji technicznej klienta. Uszczelki i podk³adki miedziane. - w przemyœle samochodowym, hutniczym, elektrotechnicznym, w budowie i naprawie maszyn i innym. - z blachy, pasów lub taœmy miedzianej MG, MG, M1R, MR, M1E w stanach r, W..., z4, z6 wykrawane na prasach mimoœrodowych. - dla blachy i pasów wg PN-79/H-9710, - dla taœmy wg PN-79/H Wymiary i wymagania wg PN-77/M-800 i PN-77/M-800 oraz wg dokumentacji technicznej klienta.

9 USZCZELNIENIA GUMOWE I GUMOWO-METALOWE Uszczelnienia gumowe i gumowo-metalowe wykonujemy: - bazuj¹c na podstawowych kauczukach (Tabela Parametry fizyko-mechaniczne mieszanek gumowych ), - na specyficzne przeznaczenie lub indywidualne ¹danie klienta metoda: - wtrysku (dla wymagañ œcis³ych tolerancji), - metod¹ wulkanizacji na prasach hydraulicznych, - metod¹ wycinania z p³atów gumowych. Mieszanki gumowe - do otrzymywania wyrobów gumowych o okreœlonych w³asnoœciach. - na bazie kauczuku: nitrylowego (NBR), butadienowo-styrenowego (SBR), naturalnego (NR), etylenowo-propylenowego (EPDM), wype³nione sadzami, krzemionkami i innymi wype³niaczami (wykonane wg receptur w³asnych lub powierzonych). - warunki zastosowañ i podstawowe parametry fizykomechaniczne wg tabeli, - badania i rodzaje mieszanek okreœla norma PN-8/C-9415 lub zamówienie odbiorcy. Sznury mikroporowate z naskórkiem typ "O" - do uszczelnieñ statycznych ró nych czêœci konstrukcyjnych w rodzaju w³azów i innych. - na bazie kauczuku: nitrylowego (NBR), butadienowo-styrenowego (SBR), etylenowo-propylenowego (EPDM) wulkanizowane w komorach wulkanizacyjnych. - œrodowisko pracy, zakres temperatur i inne parametry wg tabeli, - wymagania i wymiary wg PN-78/W lub wg dokumentacji technicznej odbiorcy. Produkujemy sznury w kolorze czarnym w zakresie œrednic od 5 do 0 mm.

10 Bazowy kauczuk Zakres twardoœci IRHD Sh Zakres temperatur C parametry fizyko-mechaniczne wytrzyma³oœæ na rozci¹ganie MPa Wyd³u enie wzglêdne % Parametry fizyko-mechaniczne mieszanek gumowych Odpornoœæ na media nitrylowy NBR ,0-0,0 do 700 oleje pochodzenia roœlinnego i zwierzêcego, oleje mineralne i smary,wêglowodory alifatyczne, woda do +60 C, alkohole, roztwory soli, rozcieñczone roztwory kwasów i zasad do +60 C, bardzo dobra odpornoœæ na zmianê objêtoœci w olejach fluorowy FKM ,0-16,0 do 00 niezrównana odpornoœæ na dzia³anie kwasów utleniaj¹cych, olejów technicznych, paliw, cieczy hydraulicznych, bardzo dobra odpornoœæ na dzia³anie roztworów soli, rozcieñczonych kwasów, alkoholi, wody, wêglowodorów aromatycznych, ozonu, ma³a przepuszczalnoœæ gazów silikonowy VMQ ,0-8,0 do 500 dobra odpornoœæ na dzia³anie wodnych roztworów kwasów, zasad, soli oraz niektórych olejów, korzystne w³asnoœci elektroizolacyjne etylenowo-propylenowy EPDM ,0-14,0 do 500 bardzo dobra odpornoœæ na dzia³anie ozonu i warunków atmosferycznych, dobra odpornoœæ na dzia³anie wy szej temperatury, pary wodnej, substancji chemicznych zw³aszcza polarnych, rozcieñczonych kwasów i zasad, p³ynów hamulcowych, elastycznoœæ w niskich temperaturach, dobre w³asnoœci dielektryczne, mechaniczne, dobra œcieralnoœæ naturalny NR ,0-1,0 do 500 bardzo dobre w³asnoœci mechaniczne,dobra elastycznoœæ, odpornoœæ na œcieranie i nisk¹ temperaturê, szczególnie korzystne w³asnoœci dynamiczne i zmêczeniowe butadienowostyrenowy SBR+butadienowy BR ,0-6,0 do 400 bardzo dobra odpornoœæ na œcieranie i pêkanie, dobre w³asnoœci dynamiczne i niez³a odpornoœæ na starzenie, dobra wytrzyma³oœæ na rozdzieranie, niezwyk³a elastycznoœæ w szerokim przedziale temperatur

11 Bie niki gumowe, tarcze gumowe, wa³y pêdne - bie niki - maszyny wyci¹gowe, - tarcze i wa³y pêdne - przenoœniki taœmowe. - na bazie kauczuku butadienowego (SB) + butadienowostyrenowgo(sbr) + kauczuku naturalnego (NR), bie niki zbrojone link¹ stalow¹, wulkanizowane metod¹ prasowania. - œrodowisko pracy, zakres temperatur i inne parametry wg tabeli. Produkujemy w zakresie œrednicy zewnêtrznej: - bie niki: od 00 do 500 mm; - tarcze: ~ 108 x 49 x 5 mm rys.4 US-1045 ~ 1 x 49 x 7 mm rys.4 US-1045 ~ 159 x 49 x 0 mm rys.4 US-1045 ~ 190 x 10 x 64 mm rys. OS-01.04A-Z ~ 190 x 10 x 40 mm rys. OS-01.04A-Z inne wymiary wg dokumentacji technicznej klienta. - wa³y pêdne o œrednicy zewnêtrznej 50 mm o d³ugoœciach L = 670 mm, L = 750 mm, L = 800 mm. Membrany i przepony - do pracy w warunkach pary, wody, gazu, paliw i olejów. - na bazie kauczuku nitrylowego (NBR), butadienowo-styrenowego (SBR), wulkanizowane metod¹ prasowania. - œrodowisko pracy, zakres temperatur i inne parametry wg tabeli, - wymagania i wymiary wg dokumentacji technicznej odbiorcy. Wymagania i badania dla wyrobów pracuj¹cych w atmosferze gazu wg EN 6; 1981.

12 Uszczelki t³oczysk amortyzatorów - do uszczelnienia t³oczysk w ruchu posuwisto-zwrotnym. - na bazie kauczuku nitrylowego (NBR), wzmocnione wk³adk¹ metalow¹, wulkanizowane metod¹ wtrysku. - œrodowisko pracy, zakres temperatur; pozosta³e parametry wg tabeli. Wymiary i odchy³ki wymiarowe wg dokumentacji odbiorcy. Produkujemy uszczelki na t³oczyska o œrednicy 11, 18, 0,, 5 mm. Istnieje mo liwoœæ produkcji uszczelek na ró ne œrednice t³oczysk okreœlone dokumentacj¹ odbiorcy. Uszczelnienia do armatury przemys³owej - do uszczelnienia zawierade³ w przepustnicach zaporowych i zwrotnych. - na bazie kauczuku nitrylowego (NBR), fluorowego (FKM), etylenowo-propylenowego(epdm) w postaci wk³adek gumowych i pierœcieni gumowo-metalowych, wulkanizowanych metod¹ prasowania. - œrodowisko pracy, zakres temperatur i pozosta³e parametry wg tabeli, - wymiary i odchy³ki wymiarowe wg dokumentacji odbiorcy. Produkujemy wk³adki gumowe w zakresie œrednic DN 50 do DN 00 i pierœcienie gumowo-metalowe w zakresie œrednic DN 80 do DN 600.

13 Pierœcienie uszczelniaj¹ce o przekroju ko³owym - do po³¹czeñ ruchowych i statycznych w urz¹dzeniach hydraulicznych, pneumatycznych i w innych po³¹czeniach czêœci maszyn i urz¹dzeñ. - na bazie kauczuku nitrylowego (NBR), fluorowego (FKM), silikonowego (VMQ), etylenowo-propylenowego (EPDM); wulkanizowane metod¹ wtrysku i prasownia. - œrodowisko pracy, zakres temperatury i inne parametry wg tabeli. Wymagania i badania wg PN-90/M wymiar: typ "OR" wg PN-60/M-86961, typ "OS" wg PN-64/M-709, typ "OI" wg PN-90/M- 709 Uszczelki i podk³adki gumowe o przekroju prostok¹tnym - do po³¹czeñ statycznych i ruchowych czêœci maszyn i innych. - na bazie kauczuku nitrylowego (NBR), butadienowo-styrenowego (SBR), fluorowego (FKM), silikonowego (VMQ), etylenowo-propylenowego(epdm) wulkanizowane metod¹ prasowania lub wykrawane. - œrodowisko pracy, zakres temperatur i inne parametry wg tabeli, - wymiary i wymagania wg odbiorcy. Wykonujemy uszczelki i podk³adki w szerokim zakresie œrednic i gruboœci.

14 Tulejki, zderzaki, amortyzatory gumowo-metalowe, silentbloki, klocki gumowe do sprzêgie³ - do t³umienia drgañ oraz jako po³¹czenia elastyczne. - na bazie kauczuku naturalnego (NR), nitrylowego (NBR), butadienowo-styrenowego (SBR), butadienowego (BR); wulkanizowane metod¹ prasowania. - œrodowisko pracy, zakres temperatur i inne parametry wg tabeli, - wymagania i wymiary wg dokumentacji odbiorcy. Fartuchy przeciwb³otne, p³aty gumowe - przemys³ samochodowy i inny. - na bazie kauczuku butadienowo-styrenowego (SBR)+butadienowego (BR), nitrylowego (NBR), naturalnego (NR), silikonowego (VMQ), fluorowego (FKM); wulkanizowane metod¹ prasowania. - œrodowisko pracy, zakres temperatur i inne parametry wg tabeli, - wymagania i wymiary wg dokumentacji technicznej odbiorcy. Wykonujemy p³aty o formacie: 500 x 500 mm i gruboœci od -10 mm ± 0, 500 x 500 mm i gruboœci od 11-0 mm ± 0,5 500 x 500 mm i gruboœci od 1-40 mm ± 0, x 1000 mm i gruboœci od -10 mm ± 0, x 1000 mm i gruboœci od 11-0 mm ± 0, x 1000 mm i gruboœci od 1-40 mm ± 1,0

15 Ok³adziny cierne i nak³adki cierne formowane - sprzêg³a cierne, - hamulce bêbnowe i tarczowe mog¹ce pracowaæ w dÿwignicach, przenoœnikach, maszynach prze³adunkowych, dÿwigach, wagonach kolejowych i wielu innych, z mo liwoœci¹ klejenia lub nitowania. - z materia³u ciernego GAMBIT GC-E lub GC-ES metod¹ prasowania. - wymiary wg dokumentacji technicznej odbiorcy, - parametry materia³u ciernego znajduj¹ siê w katalogu Ok³adziny cierne. Sprê yny zaciskowe - w pierœcieniach uszczelniaj¹cych wa³ki obrotowe (PUWO), w celu zwiêkszenia zacisku promieniowego krawêdzi uszczelniaj¹cej. - z drutu sprê ynowego klasy B o œrednicach od 0,5 do 1,0 mm, - zwijane i ³¹czone na automatach firmy "WAFIOS". - wymiary i wymagania dla drutu wg PN-71/M-80057, - wymiary i wymagania dla sprê yn wg PT-5/64/80 GAMBIT lub okreœlone przez odbiorcê. Wk³ady metalowe - jako wzmocnienia do pierœcieni uszczelniaj¹cych wa³ki obrotowe (PUWO) i innych. - z blachy Z-II-m-T-wg-0,8J lub 0,8 Y, - z taœmy stalowej W-S1-pg-T-0,8J lub 0,8 Y o gruboœci 0,7 do,0 mm, - wykrawane na prasach mimoœrodowych. - wymiary i wymagania dla blachy wg PN-81/H-911 dla taœmy PN-9/H-97, - wymiary i wymagania dla wk³adów wg dokumentacji odbiorcy.
