REMONT ŁAZIENKI CHŁOPCY PARTER

Transkrypt

1 REMONT ŁAZIENKI CHŁOPCY PARTER 1.1 Podstawa opracowania -zlecenie inwestora -inwentaryzacja 1.2 Zestawianie powierzchni -powierzchnia objęta projektem - 29,99m 2 - kubatura - 95,96m 3 - wysokość kondygnacji - 2,9m i 3,2m 2.2Elementy likwidowane/wyburzenia : - poszerzenie otworów w ścianach nienośnych. -likwidacja obudów instalacji -likwidacja obudów kaloryferów -skucie płytek ceramicznych i cokołów -demontaż armatury, ceramiki sanitarnej, grzejników 4.OPIS BUDOWLANY Zakres prac - położenie posadzki i płytek na ścianach z płytek 30x60 Arigato Grey Opoczno Płytki ceramiczne 10x10 czarno białe ułożone w szachownicę. -lustra wklejane - malowanie ścian -malowanie dekoracji z szablonów malarskich - jednorazowych -sufit podwieszany -obudowy pionów instalacyjnych - wkucie instalacji w ścianę -wymiana kaloryferów, oświetlenia - zmiana lokalizacji pisuarów - wymiana armatury -Wymiana stolarki drzwiowej -obudowa instalacji z płyt GK - Wymiana kratek wentylacyjnych 5.WYKOŃCZENIE WEWNĘTRZNE 5.1 Ściany i sufity -Należy sprawdzić przyczepności tynku poprzez ostukanie powierzchni tynku. Tynk odspojony należy usunąć Wykonać nową wyprawę tynkarską w miejscach, wykonanego odbicia tynku Płytki gresowe wskazanych ścianach 30x60 Arigato Grey Opoczno

2 płytki ceramiczne na kleju do pomieszczeń mokrych wg rysunków narożniki wypukłe- zakończone listwą wykończeniową z aluminium. Fuga wąska, drobnokruszywowa szer. 2mm kolor szary Szachownica z płytek 10x10 Płytki 10x10 białe + grafitowe/ czarne matowe dopuszczalne błyszczące, lub malowanie ściany farbami szorowalnymi w szachownicę. Wielkośc pól do 10x10 cm Malowanie - sufity malowane farbą akrylową -przestrzenie nad płytkami malowane farbą lateksową w pierwszej klasie zmywalności np SUPER LATEX HUFGARD OPTOLITH Kolorystyka Biel + szarość+ pomarańczowy wg kładów ścian Szablony malarskie jednorazowe przyklejane do podłoża kolor wypełnienia czarny Ściana nr 1 Szablon flagi flaga szachownica (nr. kat. w0151) ściana 4 F1 boild BMW rozmiar XL 85x 200 www. naklejkolandia.pl ściana 5 F1 boild ferrari 95 x280 www. naklejkolandia.pl

3 5.2. Posadzki płytki gresowe 30x60 Arigato Grey Opoczno rozmiar 29, x 59,8 min IV klasa ścieralności antypoślizgowa (R9), kolor jasnobeżowy na kleju do pomieszczeń mokrych, z zastosowaniem fug wodoodpornych Fugi wąskie, drobnokruszywowe szer. 2mm kolor szary 5.3. Stolarka drzwiowa -drzwi wewnętrzne, ramiak drewniany obłożony dwiema gładkimi płytami HDF, system przylgowy Drzwi do wc -, zamek wpuszczany z blokadą łazienkową i możliwością zakluczenia od wewnątrz Kolor szary i Drzwi na korytarz dostosować kolorystycznie do istniejącej stolarki w obiekcie - jasnoszary 5.4. przewody woda, co w osłonie, obudowane płytami GKBI 5.5. wymiana kratek wentylacyjnych 5.6. Wyposażenie -lustra wklejane -uchwyt na papier toaletowy art eka w każdej kabinie

4 -dozownik mydła ze stali szczotkowana Wykonany ze szczotkowanej stali nierdzewnej EKA Wewnętrzny pojemnik na mydło: 0,75 l Wymiary: 125 x 245 x 90 mm Wyposażony w zamek Kolor: Stal szczotkowana -kosz na śmieci ze stali nierdzewnej -satyna otwierany przyciskiem pedałowym 12l

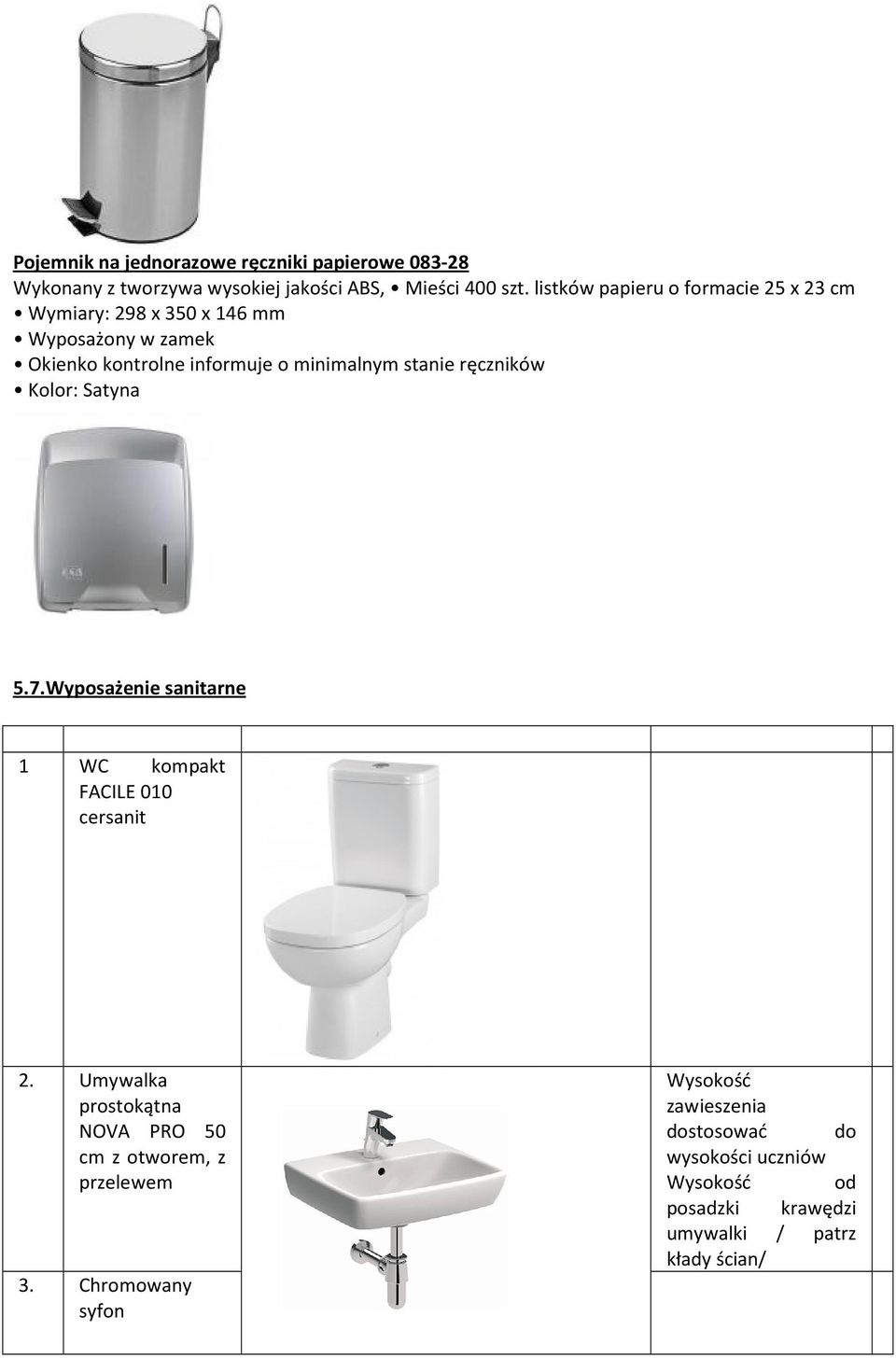

5 Pojemnik na jednorazowe ręczniki papierowe Wykonany z tworzywa wysokiej jakości ABS, Mieści 400 szt. listków papieru o formacie 25 x 23 cm Wymiary: 298 x 350 x 146 mm Wyposażony w zamek Okienko kontrolne informuje o minimalnym stanie ręczników Kolor: Satyna 5.7.Wyposażenie sanitarne 1 WC kompakt FACILE 010 cersanit 2. Umywalka prostokątna NOVA PRO 50 cm z otworem, z przelewem 3. Chromowany syfon Wysokość zawieszenia dostosować do wysokości uczniów Wysokość od posadzki krawędzi umywalki / patrz kłady ścian/

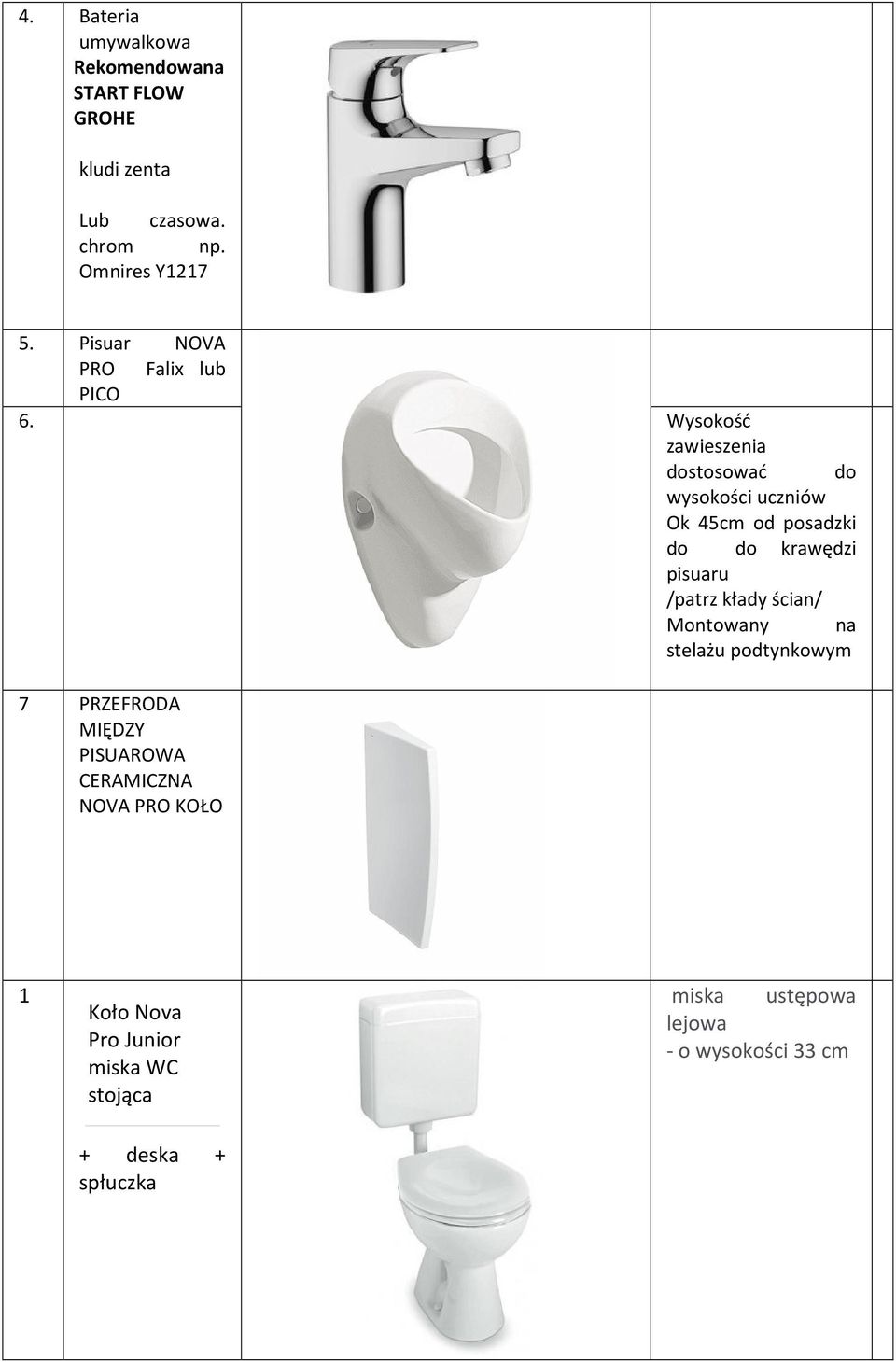

6 4. Bateria umywalkowa Rekomendowana START FLOW GROHE kludi zenta Lub czasowa. chrom np. Omnires Y Pisuar NOVA PRO Falix lub PICO 6. Wysokość zawieszenia dostosować do wysokości uczniów Ok 45cm od posadzki do do krawędzi pisuaru /patrz kłady ścian/ Montowany na stelażu podtynkowym 7 PRZEFRODA MIĘDZY PISUAROWA CERAMICZNA NOVA PRO KOŁO 1 Koło Nova Pro Junior miska WC stojąca miska ustępowa lejowa - o wysokości 33 cm + deska + spłuczka

7 6.Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zgodnie z art.21a ust.2 pkt 1-10 ustawy Prawo budowlane nie jest wymagane opracowanie planu bezpieczeństwa i ochrony zdrowia Opracowała Anna Pikuła

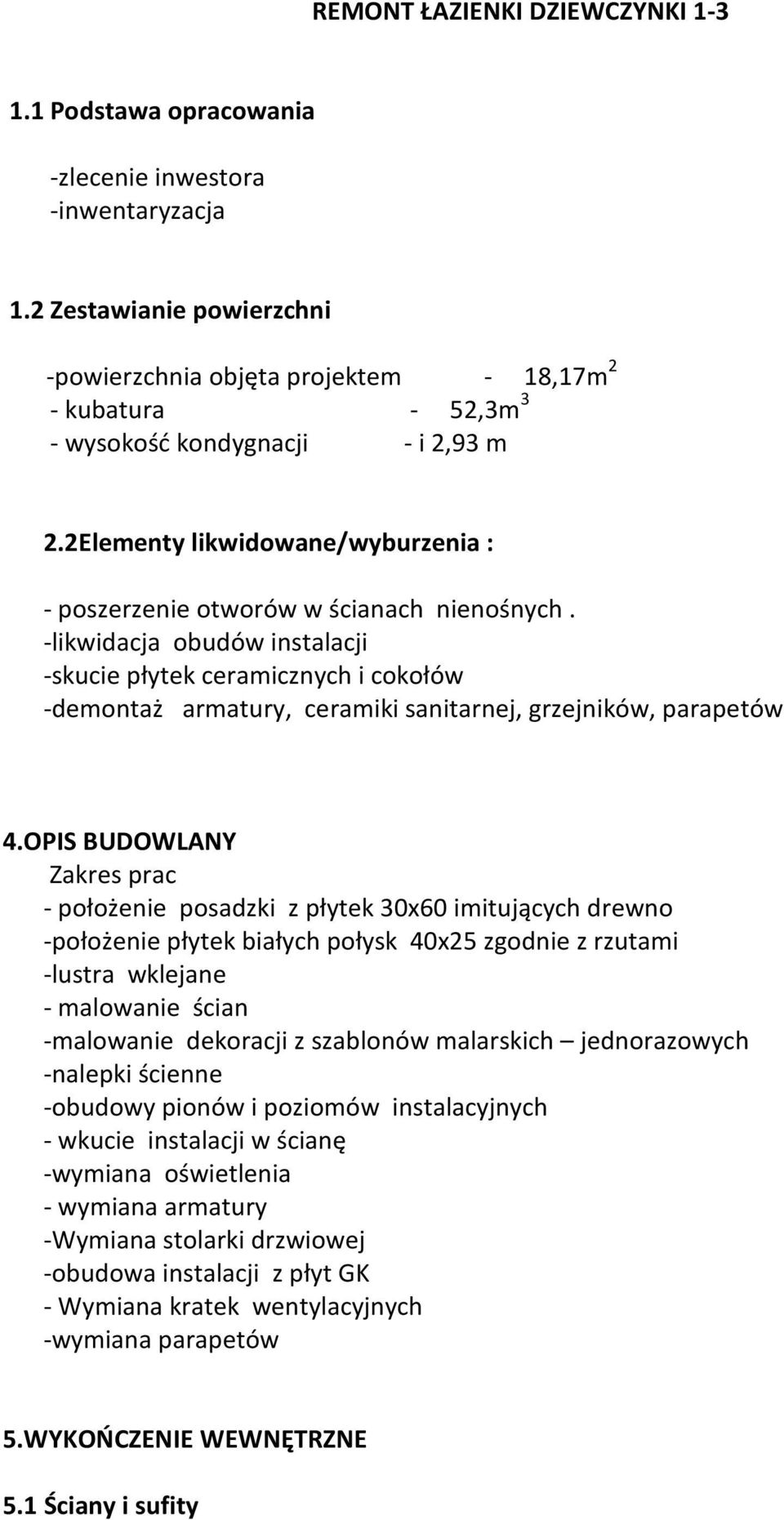

8 REMONT ŁAZIENKI DZIEWCZYNKI Podstawa opracowania -zlecenie inwestora -inwentaryzacja 1.2 Zestawianie powierzchni -powierzchnia objęta projektem - 18,17m 2 - kubatura - 52,3m 3 - wysokość kondygnacji - i 2,93 m 2.2Elementy likwidowane/wyburzenia : - poszerzenie otworów w ścianach nienośnych. -likwidacja obudów instalacji -skucie płytek ceramicznych i cokołów -demontaż armatury, ceramiki sanitarnej, grzejników, parapetów 4.OPIS BUDOWLANY Zakres prac - położenie posadzki z płytek 30x60 imitujących drewno -położenie płytek białych połysk 40x25 zgodnie z rzutami -lustra wklejane - malowanie ścian -malowanie dekoracji z szablonów malarskich jednorazowych -nalepki ścienne -obudowy pionów i poziomów instalacyjnych - wkucie instalacji w ścianę -wymiana oświetlenia - wymiana armatury -Wymiana stolarki drzwiowej -obudowa instalacji z płyt GK - Wymiana kratek wentylacyjnych -wymiana parapetów 5.WYKOŃCZENIE WEWNĘTRZNE 5.1 Ściany i sufity

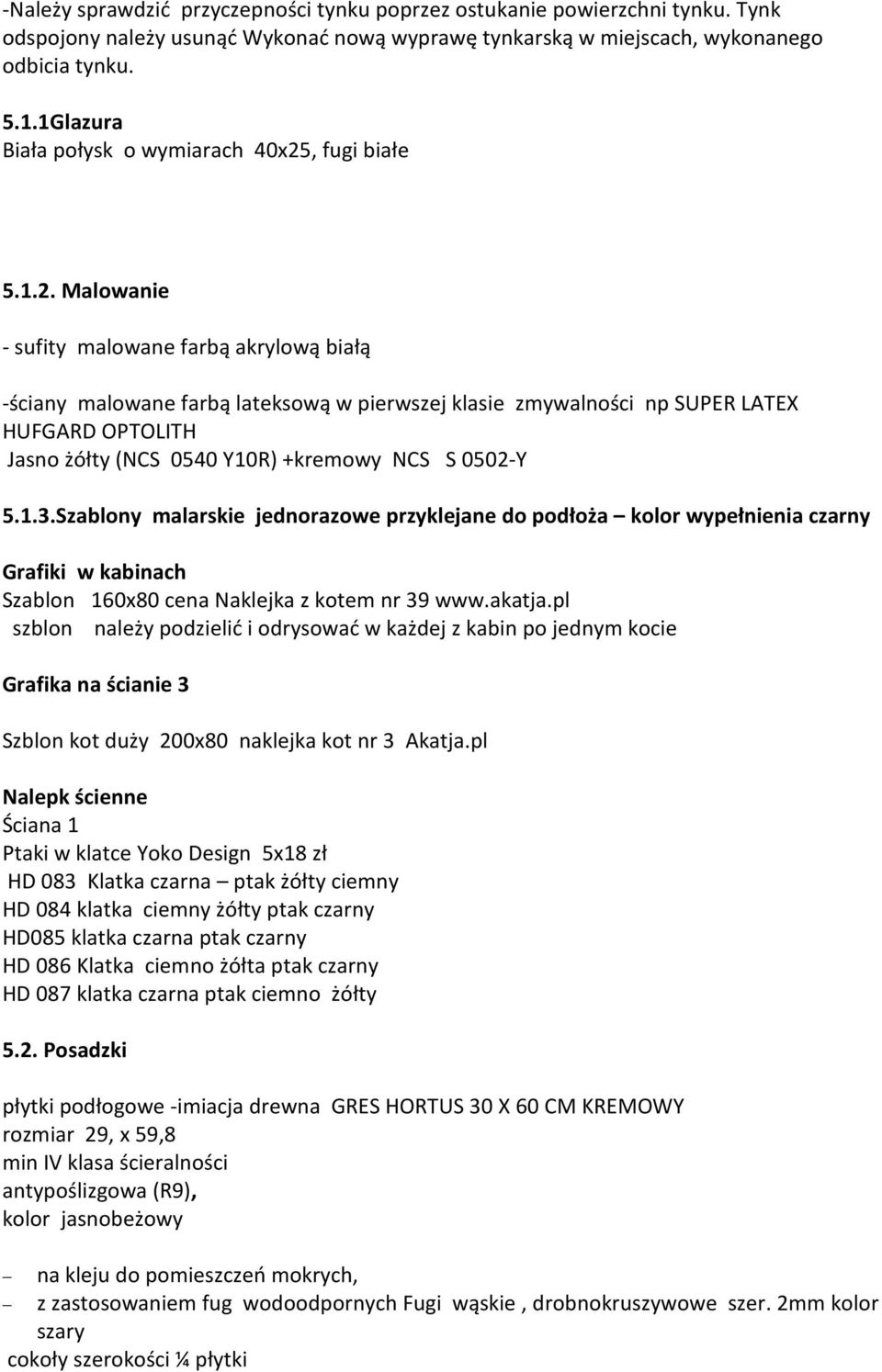

9 -Należy sprawdzić przyczepności tynku poprzez ostukanie powierzchni tynku. Tynk odspojony należy usunąć Wykonać nową wyprawę tynkarską w miejscach, wykonanego odbicia tynku Glazura Biała połysk o wymiarach 40x25, fugi białe Malowanie - sufity malowane farbą akrylową białą -ściany malowane farbą lateksową w pierwszej klasie zmywalności np SUPER LATEX HUFGARD OPTOLITH Jasno żółty (NCS 0540 Y10R) +kremowy NCS S 0502-Y Szablony malarskie jednorazowe przyklejane do podłoża kolor wypełnienia czarny Grafiki w kabinach Szablon 160x80 cena Naklejka z kotem nr 39 szblon należy podzielić i odrysować w każdej z kabin po jednym kocie Grafika na ścianie 3 Szblon kot duży 200x80 naklejka kot nr 3 Akatja.pl Nalepk ścienne Ściana 1 Ptaki w klatce Yoko Design 5x18 zł HD 083 Klatka czarna ptak żółty ciemny HD 084 klatka ciemny żółty ptak czarny HD085 klatka czarna ptak czarny HD 086 Klatka ciemno żółta ptak czarny HD 087 klatka czarna ptak ciemno żółty 5.2. Posadzki płytki podłogowe -imiacja drewna GRES HORTUS 30 X 60 CM KREMOWY rozmiar 29, x 59,8 min IV klasa ścieralności antypoślizgowa (R9), kolor jasnobeżowy na kleju do pomieszczeń mokrych, z zastosowaniem fug wodoodpornych Fugi wąskie, drobnokruszywowe szer. 2mm kolor szary cokoły szerokości ¼ płytki

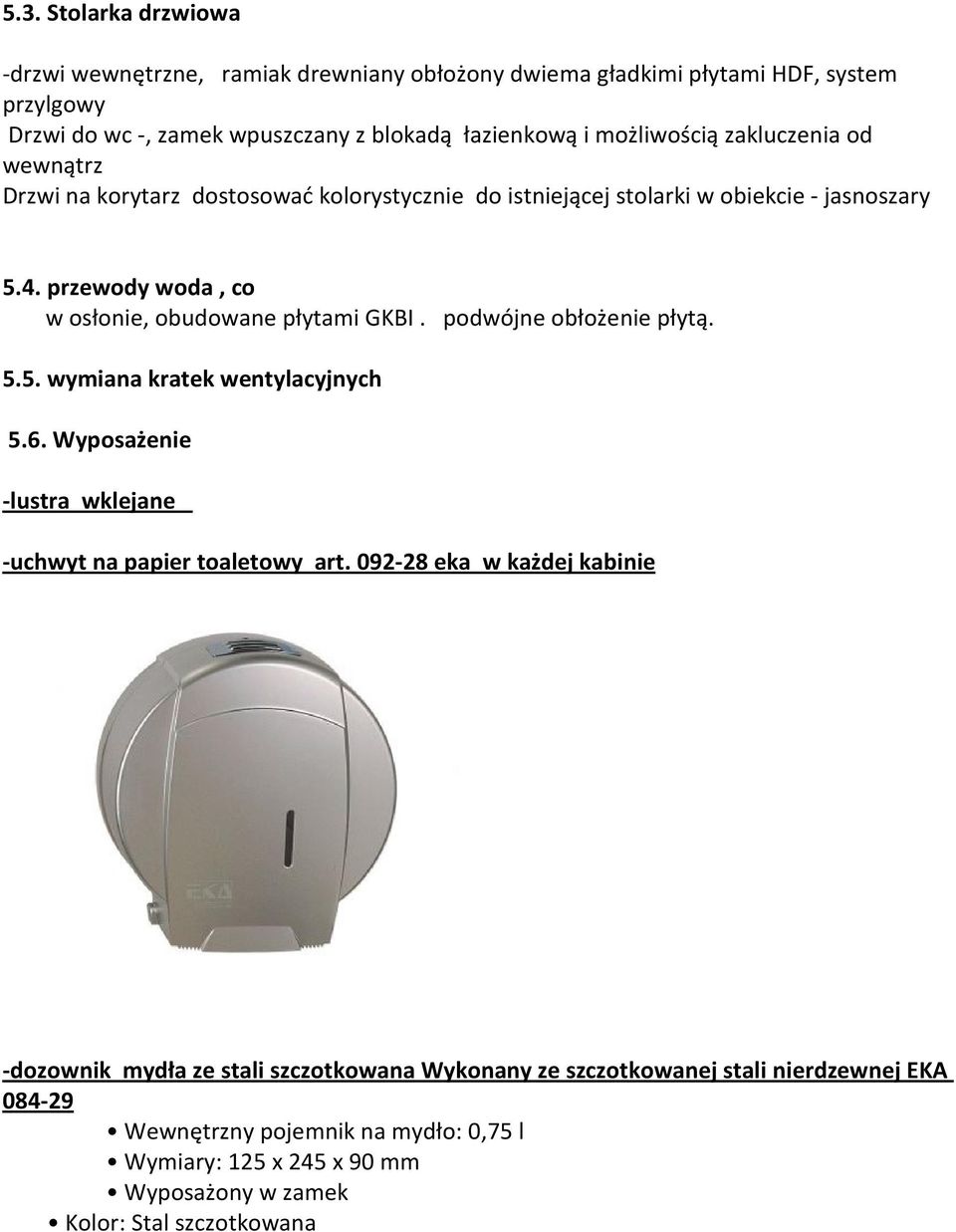

10 5.3. Stolarka drzwiowa -drzwi wewnętrzne, ramiak drewniany obłożony dwiema gładkimi płytami HDF, system przylgowy Drzwi do wc -, zamek wpuszczany z blokadą łazienkową i możliwością zakluczenia od wewnątrz Drzwi na korytarz dostosować kolorystycznie do istniejącej stolarki w obiekcie - jasnoszary 5.4. przewody woda, co w osłonie, obudowane płytami GKBI. podwójne obłożenie płytą wymiana kratek wentylacyjnych 5.6. Wyposażenie -lustra wklejane -uchwyt na papier toaletowy art eka w każdej kabinie -dozownik mydła ze stali szczotkowana Wykonany ze szczotkowanej stali nierdzewnej EKA Wewnętrzny pojemnik na mydło: 0,75 l Wymiary: 125 x 245 x 90 mm Wyposażony w zamek Kolor: Stal szczotkowana

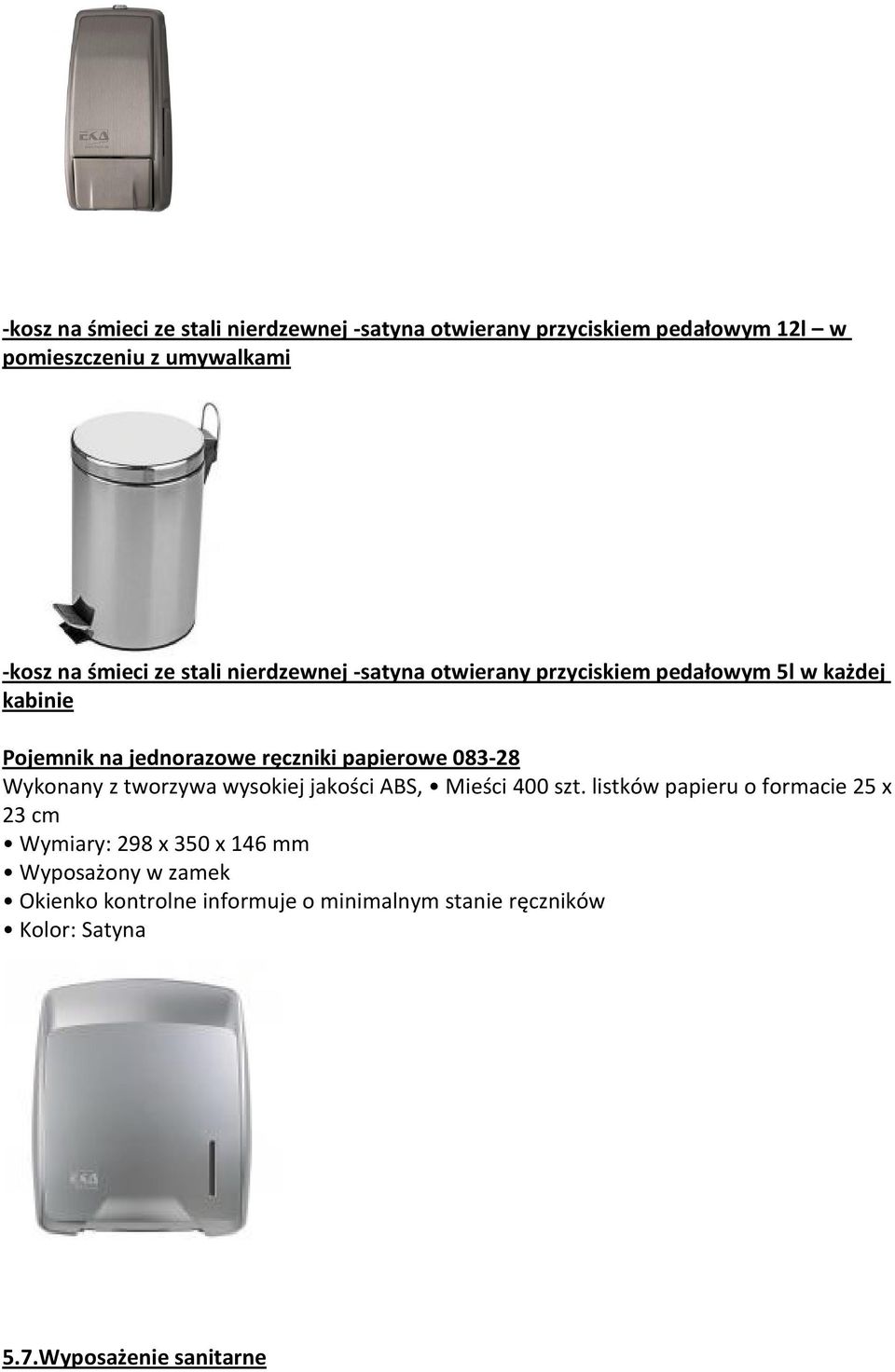

11 -kosz na śmieci ze stali nierdzewnej -satyna otwierany przyciskiem pedałowym 12l w pomieszczeniu z umywalkami -kosz na śmieci ze stali nierdzewnej -satyna otwierany przyciskiem pedałowym 5l w każdej kabinie Pojemnik na jednorazowe ręczniki papierowe Wykonany z tworzywa wysokiej jakości ABS, Mieści 400 szt. listków papieru o formacie 25 x 23 cm Wymiary: 298 x 350 x 146 mm Wyposażony w zamek Okienko kontrolne informuje o minimalnym stanie ręczników Kolor: Satyna 5.7.Wyposażenie sanitarne

12 1 Koło Nova Pro Junior miska WC stojąca miska ustępowa lejowa - o wysokości 33 cm + deska + spłuczka 2. Umywalka prostokątna NOVA PRO 50 cm z otworem, z przelewem 3. Półpostument Nova pro Wysokość zawieszenia dostosować do wysokości uczniów Wysokość od posadzki krawędzi umywalki / patrz kłady ścian/ 4. Bateria umywalkowa Rekomendowana START FLOW GROHE kludi zenta Lub czasowa. chrom np. Omnires Y Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zgodnie z art.21a ust.2 pkt 1-10 ustawy Prawo budowlane nie jest wymagane opracowanie planu bezpieczeństwa i ochrony zdrowia Opracowała Anna Pikuła
