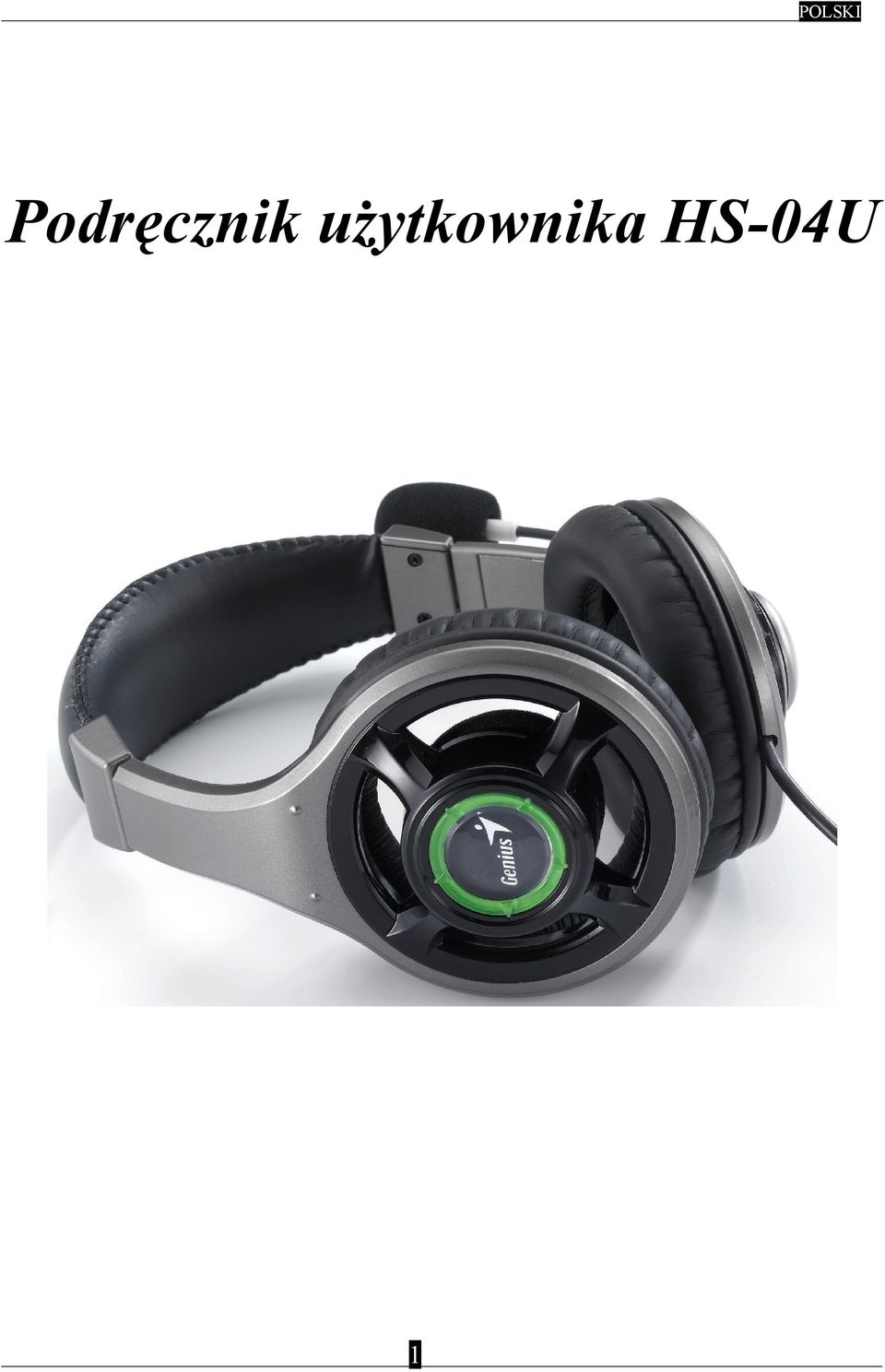

1 Podręcznik użytkownika HS-04U 1

2 Spis treści 1 Przedstawienie HS-04U.3 2 Przedstawienie technologii dźwięku Xear 3D 4 3 Przegląd funkcji Wymagania systemowe i instalacja 6 5 Interfejs użytkownika i regulacja

3 1. Przedstawienie HS-04U Regulowany pałąk słuchawek Mikrofon wytłumiający szumy Ściszanie Wyciszanie mikrofonu Podgłaśnianie Podłączyć USB do komputera, system automatycznie wyszuka urządzenie USB. Oryginalnie regulator głośności będzie podświetlony zielonym światłem, po wyciszeniu mikrofonu przycisk głośności będzie podświetlony czerwonym światłem. 3

4 2. Przedstawienie technologii dźwięku Xear 3D Ten poradnik pomoże w zrozumieniu sposobu korzystania z cyfrowego urządzenia audio USB nowej generacji, wykorzystującego wyjątkową technologię dźwięku Xear 3D TM. Wszystkie rodzaje zastosowań znajdują tu maksymalne wykorzystanie. Można łatwo korzystać ze wspaniałych możliwości, czerpiąc zadowolenie z niesamowitych efektów dźwiękowych, lepszych nawet od tych uzyskiwanych w urządzeniach elektronicznych. Technologia dźwięku Xear 3D stanowi unikalne i innowacyjne rozwiązanie uzyskiwania pełnego dźwięku. Ta opatentowana technologia dźwięku 3D jest przeznaczona nie tylko do gier 3D prowadzonych w czasie rzeczywistym i spełnia standardy przemysłowe 5.1CH lub 7.1CH DVD, lecz również oferuje poziom wirtualnego dźwięku otaczającego 5.1CH i 7.1CH niezależnie od aktualnie użytkowanego rodzaju urządzenia z wyjściem audio. Dzięki technologii dźwięku Xear 3D, nawet jeśli korzysta się z pary słuchawek lub głośników 2CH, można wciąż uzyskiwać lepszy wirtualny dźwięk otaczający 5.1CH lub 7.1CH dzięki wykorzystaniu technologii dźwięku Xear 3D. Co więcej, dzięki tej technologii wszystkie formaty audio można konwertować do ekscytującego dźwięku 3-wymiarowego. W ten sposób uzyskuje się spersonalizowane i optymalne doświadczanie dźwięku otaczającego 5.1CH/7.1CH. 4

5 3. Przegląd funkcji Poniżej przedstawiono przegląd funkcji sterownika. Funkcje opcjonalne (optional) oznaczają dodatkowe oferty, o których decydują producenci systemów. Diagram funkcji sterownika Xear 3D 5

6 4. Wymagania systemowe i instalacja To urządzenie może być wykorzystywane wyłącznie z produktami o określonej specyfikacji USB. Użytkownik powinien upewnić się, czy komputer PC obsługuje funkcje USB 1.1 lub 2.0. Przypadek 1--Brak zainstalowanego sterownika zewnętrznego: System operacyjny: Win98SE, WinME, Win2000, WinXP, Mac OS 9.0 i 10.1 System zalecany: Intel Pentium III lub AMD K6 500 CPU lub wyżej Co najmniej 256 MB RAM Co najmniej 50 MB wolnej przestrzeni na dysku dla uzyskania dobrej jakości dźwięku. Proszę wyregulować akcelerację sprzętową systemu (Hardware acceleration) na Full (Pełna) i jakość konwersji częstotliwości próbkowania (Sample rate conversion quality) na Best (Najlepsza). Uwaga: Niektóre kontrolery USB Host mogą mieć problem z utratą pakietu strumienia danych, to wpływa na dane wyjściowe audio i powoduje nieciągłość dźwięku. Jednak zdarza się to bardzo rzadko. Czasami, jeżeli podłączy się osobiste urządzenie multimedialne USB do systemu PC, a system operacyjny nie może automatycznie zmienić urządzenia audio na urządzenie audio USB, proszę przełączyć urządzenie audio na dźwięk audio USB we właściwościach urządzeń audio w panelu sterowania. Przypadek 2--Instalacja sterownika technologii Xear 3D: System operacyjny: Win98SE, WinME, Win2000, WinXP System zalecany: Intel Pentium III lub AMD K6 500 CPU lub wyżej Co najmniej 512 MB RAM Co najmniej 50 MB przestrzeni na twardym dysku Obsługa standardu direct sound 3D Uwaga: System Windows domyślnie obsługuje sterownik USB, ale nie obsługuje funkcji HRTF 3D, EAX, Virtual Multi-channel sound effect ani Dolby Digital sound DSP. Jeżeli użytkownik chce czerpać radość z tych efektownych funkcji, musi zainstalować sterownik dźwięku Xear 3D. 6

7 Przed zainstalowaniem sterownika dźwięku Xear 3D, użytkownik powinien się upewnić, czy dźwiękowe urządzenie multimedialne USB zostało przyłączone do systemu PC. Jeżeli system PC ma więcej niż jeden port USB, proszę pamiętać, który z nich został wykorzystany do zainstalowania urządzenia; a następnym razem, podłączając to dźwiękowe urządzenie multimedialne USB do komputera, należy wykorzystać ten sam port. Procedury instalacji sterownika dźwięku Xear 3D: Włączyć system PC i przyłączyć dźwiękowe urządzenie multimedialne USB do komputera. Założyć instalacyjną płytę CD do napędu CD/ DVD ROM, wyświetlona zostanie informacja auto run. 7

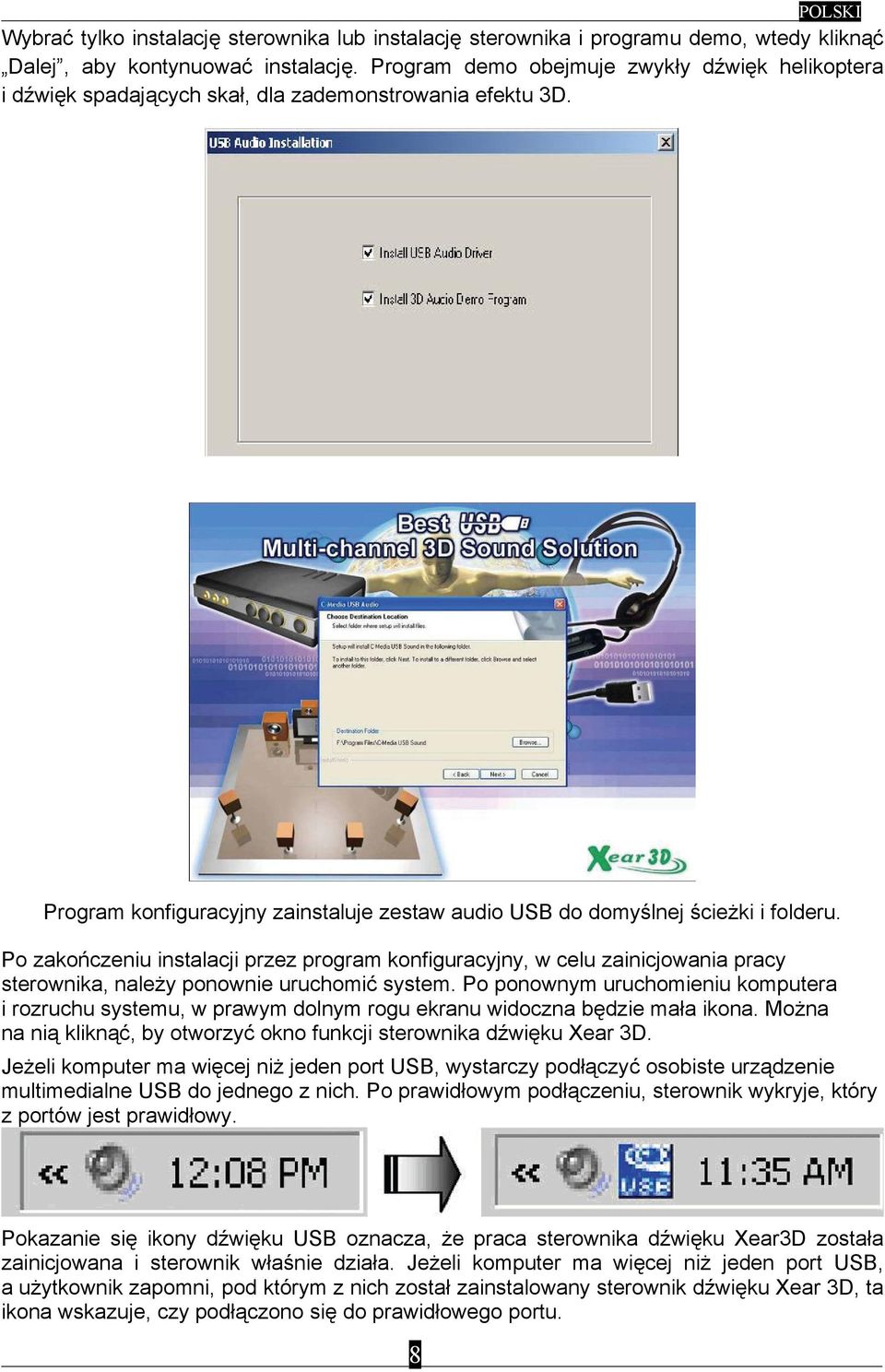

8 Wybrać tylko instalację sterownika lub instalację sterownika i programu demo, wtedy kliknąć Dalej, aby kontynuować instalację. Program demo obejmuje zwykły dźwięk helikoptera i dźwięk spadających skał, dla zademonstrowania efektu 3D. Program konfiguracyjny zainstaluje zestaw audio USB do domyślnej ścieżki i folderu. Po zakończeniu instalacji przez program konfiguracyjny, w celu zainicjowania pracy sterownika, należy ponownie uruchomić system. Po ponownym uruchomieniu komputera i rozruchu systemu, w prawym dolnym rogu ekranu widoczna będzie mała ikona. Można na nią kliknąć, by otworzyć okno funkcji sterownika dźwięku Xear 3D. Jeżeli komputer ma więcej niż jeden port USB, wystarczy podłączyć osobiste urządzenie multimedialne USB do jednego z nich. Po prawidłowym podłączeniu, sterownik wykryje, który z portów jest prawidłowy. Pokazanie się ikony dźwięku USB oznacza, że praca sterownika dźwięku Xear3D została zainicjowana i sterownik właśnie działa. Jeżeli komputer ma więcej niż jeden port USB, a użytkownik zapomni, pod którym z nich został zainstalowany sterownik dźwięku Xear 3D, ta ikona wskazuje, czy podłączono się do prawidłowego portu. 8

9 5. Interfejs użytkownika i regulacja Korzystanie z wyjścia analogowego lub cyfrowego S/PDIF-Out 1. Tryb kanałów wyjścia analogowego: słuchawki, 2CH, 4CH, 6CH lub 8CH do wyboru. 2. Wyjście cyfrowe: włączyć ten przycisk, by wybrać format danych wyjścia SPDIF. 3. Tryb wyjścia cyfrowego: wybrać Dolby RTCE lub PCM. 4. Wyświetlacz przyłączonego gniazdka audio 5. Tryb DSP: kliknąć, by zmieniać różne tryby DSP (domyślna obsługa Xear 3D). 6. Wirtualny REGULATOR GŁOŚNIKÓW: otwiera okno regulacji głośników SPEAKER SHIFTER (Patrz następna strona, w celu uzyskania dalszych informacji). 7. Słuchawki Dolby: otwiera efektywne otoczenie dźwiękiem słuchawek Dolby. 8. Cyfrowa regulacja głośności: otwiera poszczególne kanały, by wyregulować głośność. (Patrz następna strona, w celu uzyskania dalszych informacji). 9. Wyświetlacz kanałów i test głośników: pokazuje stan kanałów wyjścia analogowego, a po bezpośrednim kliknięciu - graficzny głośnik do przetestowania dźwięku. 10. Automatyczny test dźwięku: automatyczny test każdego kanału do sprawdzenia efektów dźwiękowych. 11. Zatrzymanie automatycznego testu dźwięku: zatrzymuje automatyczne sprawdzanie. 9

10 Ustawienia główne: Wirtualny REGULATOR GŁOŚNIKÓW 1. Podgłaśnianie 2. Ściszanie 3. Zgodnie z ruchem wskazówek zegara 4. Przeciwnie do ruchu wskazówek zegara 5. Obracanie ręczne 6. Przesuwanie ręczne 7. Zerowanie 8. Hamulec przeciągania Efekt dźwiękowy słuchawek Dolby 1. Pokój wzorcowy 2. Salon 3. Duży pokój Cyfrowa regulacja głośności 1. Zerowanie głośności Mikser: Regulacja głośności odtwarzania 1. Regulacja balansu 7. Balans głośności SW Synth. 2. Regulacja podgłaśniania/ściszania 8. Regulacja głośności SW Synth 3. Głośność Master Wł/Wył 9. Głośność SW Synth Wł/Wył 4. Balans głośności Wave 10. Balans głośności CD 5. Regulacja głośności Wave 11. Regulacja głośności CD 6. Głośność Wave Wł/Wył 12. Głośność CD Wł/Wył 10

11 Regulacja głośności nagrywania 1. Balans miksera stereo 6. Głośność nagrywania z mikrofonu Wł/Wył 2. Regulacja miksera stereo 7. Zaawansowane ustawienia nagrywania z mikrofonu 3. Mikser stereo Wł/Wył 8. Balans głośności Wave 4. Balans nagrywania z mikrofonu 9. Regulacja głośności Wave 5. Regulacja głośności nagrywania z mikrofonu 10. Głośność Wave Wł/Wył Efekty: 11

12 Otoczenie Wielkość otoczenia 1. Łazienka 6. Duże 2. Sala koncertowa 7. Średnie 3. Pod wodą 8. Małe 4. Pub muzyczny 5. Więcej opcji: Wybór spośród 23 efektów dźwiękowych Equalizer 9. Dziesięciopasmowa regulacja Equalizera 18. Tryb Pre-Set (Metal) 10. Tryb Pre-Set (Domyślnie) 19. Tryb Pre-Set (RAP) 11. Tryb Pre-Set (Dance) 20. Tryb Pre-Set (Klasyka) 12. Tryb Pre-Set (Niskie tony) 21. Tryb Pre-Set (Wokal) 13. Tryb Pre-Set (Wysokie tony) 22. Equalizer definiowany przez użytkownika Wł/Wył 14. Tryb Pre-Set (Live) 23. Rozwinąć, by wybrać tryb definiowany przez użytkownika 15. Tryb Pre-Set (Rock) 24. Wprowadzanie nazwy definiowanej przez użytkownika 16. Tryb Pre-Set (Delikatny rock) 25. Dodawanie nowego trybu definiowanego przez użytkownika 17. Tryb Pre-Set (Jazz) 26. Usuwanie trybu definiowanego przez użytkownika 12

13 Karaoke: 1. Włączanie 2. Zerowanie 3. Uruchamianie funkcji echa mikrofonu 4. Pasek regulacji echa słabe/mocne 5. Funkcja magicznego dźwięku (dodatkowa) 6. Uruchamianie funkcji Key Shifting 7. Pasek regulacji Key Shifting niskie/wysokie 8. Uruchomienie funkcji wytłumienia głosu 9. Pasek regulacji wytłumienia głosu Kliknąć na ten przycisk, by móc wyregulować wszystkie funkcje karaoke Można wyzerować wszystkie ustawienia przywracając wartości domyślne Wybrać ten przycisk, by wyświetlić okno dialogowe do udostępniania funkcji mikrofonu Kliknąć przycisk OK, by wybrać źródło nagrywania i włączyć mikrofon Wyregulować echo słabe/mocne Ta funkcja jest obsługiwana wyłącznie przez wielokanałowe urządzenia audio Jeżeli włączy się funkcję echa mikrofonu, wtedy można rozwinąć menu, by wybrać magiczny dźwięk. Magiczny dźwięk udostępnia 5 różnych efektów. Wybrać ten klawisz, by udostępnić funkcję i regulację zmiany rejestru. Ta funkcja pomoże dopasować melodię podkładu muzycznego do swojego śpiewania. Wybrać ten klawisz, by udostępnić funkcję i regulację wytłumienia głosu. Ta funkcja pomoże w regulacji głosu piosenkarza z podkładu muzycznego i wytłumienia go, jeśli to możliwe. 13
