1 Testowanie nowych rozwiązań technicznych przy rekultywacji Jeziora Parnowskiego Mgr inż. Katarzyna Pikuła r. Koszalin

2 Teren badań Powierzchnia: 55,1 ha Objętość: 2395 tys. m 3 Głębokość max.: 9,2 m Głębokość średnia: 4,3 m Długość linii brzegowej: 4425 m

3 Podatność jeziora na degradację Ocena jeziora podatność na degradację wg Systemu Oceny Jakości Jezior Głębokość średnia 4,3 3 Objętość jeziora / długość linii brzegowej 0,54 4 Stratyfikacja wód 0 4 Powierzchnia dna czynnego / objętość epilimnionu 0,2 3 Wymiana wody (%) 35 2 Współczynnik Schindlera 1,6 1 Zagospodarowanie zlewni bezpośredniej 60% gruntów ornych 3 Średnia 2,86 Kategoria III jezioro bardzo podatne na degradację

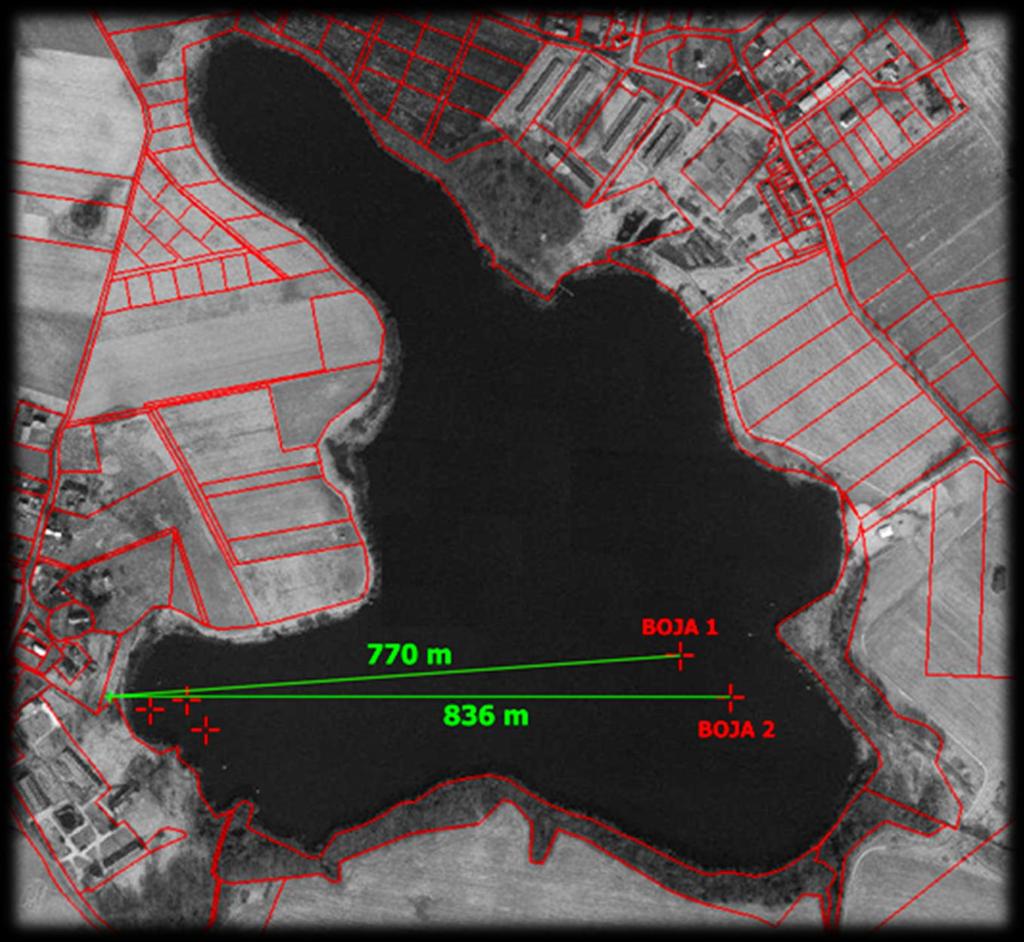

4 W wrześniu 2010 rozpoczął się montaż aeratora firmy Polimat Eko Od czasu zainstalowania urządzenia Jezioro Parnowskie poddane jest zabiegowi rekultywacji z wykorzystaniem sztucznej cyrkulacji wody i napowietrzaniu pulwerazycyjnemu.

5 Napowietrzenie wody Zasada działania Pobór wody z głębokości 3 m Odprowadzenie napowietrzonej wody do głęboczka

Analizy fizykochemiczne Analizy wody temperatura zawartość tlenu rozpuszczonego nasycenie wody tlenem widoczność ph potencjał oksydo-redukcyjnego

8 Analizy fizykochemiczne Analizy wody temperatura zawartość tlenu rozpuszczonego nasycenie wody tlenem widoczność ph potencjał oksydo-redukcyjnego konduktancja BZT 5 zawartość azotu: amonowego N-NH 4 azotanowego (V) azotynowego (III) Kjeldahla ogólnego ortofosforanów fosforu ogólnego chlorofilu-a

9 Głębokość [m] Głębokość [m] Temperatura [ C] Profile termiczne na stanowisku 1 w 2010 r. kwiecień 2010 maj 2010 czerwiec 2010 lipiec 2010 sierpień 2010 wrzesień 2010 listopad 2010 Profile termiczne na stanowisku 1 w 2011 r Temperatura [ C] marzec 2011 kwiecień 2011 maj 2011 czerwiec 2011 lipiec 2011 sierpień 2011 wrzesień 2011 październik 2011

10 Głębokość [m] Głębokość [m] Tlen [mg/l] Profile tlenowe na stanowisku 1 w 2010 r. kwiecień 2010 maj 2010 czerwiec 2010 lipiec 2010 sierpień 2010 wrzesień 2010 listopad 2010 Profile tlenowe na stanowisku 1 w 2011 r Tlen [mg/l] marzec 2011 kwiecień 2011 maj 2011 czerwiec 2011 lipiec 2011 sierpień 2011 wrzesień 2011 październik 2011

11 Pobór prób w marcu 2011 r.

12 Głębokość [m] Widoczność krążka Secchiego [m] 0 Miesiąc III IV V VI VII VIII IX X XI 0,5 1 1,5 2 2,

Stężenie Stężenie chlorofilu-a w warstwie powierzchniowej [µg/l] 40

13 Stężenie Stężenie chlorofilu-a w warstwie powierzchniowej [µg/l] III IV V VI VII VIII IX X XI Miesiąc

Potencjał redox przy dnie [mv] 350 250 150

14 Potencjał redox przy dnie [mv] III IV V VI VII VIII IX X XI

Stężenie N-NH4 przy dnie [mg/l] 12 10 8 6

15 Stężenie N-NH4 przy dnie [mg/l] III IV V VI VII VIII IX X XI

16 Stężenie N-NO3 przy dnie [mg/l] 0,6 0,5 0,4 0,3 0,2 0,1 0,0 III IV V VI VII VIII IX X XI

17 Stężenie P-PO4 przy dnie [mg/l] 0,6 0,5 0,4 0,3 0,2 0,1 0,0 III IV V VI VII VIII IX X XI

18 Badania osadów dennych W celu określenia zawartości fosforu w osadach dennych zastosowano metodę frakcjonowania sekwencyjnego zaproponowaną przez Psennera. Na jej podstawie wyróżnia się następujące frakcje fosforu: NH 4 Cl P - fosfor w wodzie interstycjalnej (śródosadowej), luźno związany, zaadsorbowany na powierzchni (np. Fe i CaCO 3 ), bezpośrednio dostępny; BD P (bicarbonate/dithionite) - fosfor związany z FeOOH i Mn, połączenia wrażliwe na zmiany potencjału redox, fosfor wydzielany z osadów w warunkach beztlenowych; NaOH P - fosfor związany z tlenkami metali, głównie Al i Fe, OH wymienny, rozpuszczalny w zasadach, częściowo organiczny; HCl P - fosfor związany z węglanami i Ca, fosfor apatytowy, śladowo zhydrolizowany fosfor organiczny; fosfor rezydualny - organiczny i refrakcyjny, trudno uwalniany. SRP fosfor rozpuszczony reaktywny (soluble reactive P) NRP fosfor niereaktywny (non reactive P)

19 Frakcje fosforu na stanowisku r. war. 0-2 cm war. 2-5 cm war cm war cm war cm war. 0-2 cm war. 2-5 cm war cm war cm war cm war. 0-2 cm war. 2-5 cm war cm war cm war cm jesień lato wiosna 0,0 2,0 4,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 NH4Cl SRP NH4Cl NRP BD SRP BD NRP NaOH SRP NaOH NRP HCl SRP HCl NRP P rezydualny

Frakcje fosforu na stanowisku 1 2011 r. war. 0-2 cm war. 2-5 cm war. 5-10 cm war. 10-15 cm war.

20 Frakcje fosforu na stanowisku r. war. 0-2 cm war. 2-5 cm war cm war cm war cm lato war. 0-2 cm war. 2-5 cm war cm war cm war cm wiosna 0,0 2,0 4,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 NH4Cl SRP NH4Cl NRP BD SRP BD NRP NaOH SRP NaOH NRP HCl SRP HCl NRP P rezydualny

Frakcje fosforu lato 2011 r. st. 1 war. 0-2 cm st. 1 war. 2-5 cm st. 1 war. 5-10 cm st. 1 war. 10-15 cm st. 1 war. 15-20 cm st. 2 war. 0-2 cm st. 2 war. 2-5 cm st. 2 war. 5-10 cm st. 2 war. 10-15 cm st. 2 war. 15-20 cm st. 3 war.

21 Frakcje fosforu lato 2011 r. st. 1 war. 0-2 cm st. 1 war. 2-5 cm st. 1 war cm st. 1 war cm st. 1 war cm st. 2 war. 0-2 cm st. 2 war. 2-5 cm st. 2 war cm st. 2 war cm st. 2 war cm st. 3 war. 0-2 cm st. 3 war. 2-5 cm st. 3 war cm st. 3 war cm st. 3 war cm ,0 2,0 4,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 NH4Cl SRP NH4Cl NRP BD SRP BD NRP NaOH SRP NaOH NRP HCl SRP HCl NRP P rezydualny

22 Stan ekologiczny Jeziora Parnowskiego w 2010 r. Wskaźnik Jedn. IV V VI VII VIII IX Średnia Ocena Wskaźniki biologiczne Chlorofil-a (warstwa powierzchniowa) Przeźroczystość widzialność krążka Secchiego Tlen rozpuszczony nad dnem w okresie letnim Średnie nasycenie hypolimnionu tlenem w okresie letnim μg/l ,7 V II Wskaźniki fizyko-chemiczne m 1,3 1,0 0,9 0,8 0,8 0,8 0,9 >II >II mg O 2 /l - - 0,04 0,76 1,80 0,49 0,77 >II % - - 0,04 0,76 1,80-0,87 >II - Przewodność w 20 C μs/cm I-II mg Azot ogólny (w.p.) 2,27 1,65 1,61 2,58 1,74 1,06 1,82 >II >II N/l Fosfor ogólny (w.p.) mg P/l 0,85 0,47 0,16 0,38 0,40 0,39 0,44 >II >II Ocena Stan zły / umiarkowany

23 Stan ekologiczny Jeziora Parnowskiego w 2011 r. Wskaźnik Jedn. III IV V VI VII VIII Średnia Ocena Wskaźniki biologiczne Wskaźnik Jedn Średnia Ocena Chlorofil-a (warstwa μg/l Wskaźniki 12 3 biologiczne ,5 IV II Chlorofil-a powierzchniowa) (warstwa μg/l powierzchniowa) Wskaźniki fizyko-chemiczne Wskaźniki fizyko-chemiczne Przeźroczystość Przeźroczystość widzialność widzialność krążka m 2,2 2,2 1,4 1,2 1,2 1,0 1,5 >II I krążka Secchiego Tlen rozpuszczony nad dnem mg Tlen rozpuszczony nad mg w okresie letnim 2 /l ,21 0,64 0,93 > II dnem w okresie letnim O 2 /l Średnie nasycenie Średnie hypolimnionu nasycenie % tlenem hypolimnionu w okresie letnim % ,09 0,21-0,15 >II - tlenem Przewodność w okresie w 20 C letnim μs/cm Przewodność Azot ogólny (w.p.) w 20 C mg μs/cm N/l I-II Fosfor ogólny (w.p.) mg mg P/l Azot ogólny (w.p.) Ocena N/l 0,28 0,17 0,85 5,65 1,04 3,20 1,87 >II Stan umiarkowany >II Fosfor ogólny (w.p.) mg P/l 1,05 1,32 0,46 0,67 0,63 0,03 0,69 >II >II Ocena Stan niezadowalający / umiarkowany

24 Podsumowanie: zaobserwowano pozytywne zmiany m.in. wzrost przejrzystości (może mieć wpływ na zwiększenie udziału makrofitów) w warstwie naddenej na głęboczku zaobserwowano spadek zawartości fosforu ogólnego w osadach dennych oraz jego wzrost w toni wodnej w osadach dennych głównie przeważa frakcja NaOH NRP związana z obecnością i funkcjonowaniem mikroorganizmów znajdujących się w osadach stan ekologiczny jeziora w odniesieniu do roku ubiegłego jest niezmienny zaobserwowano przebudowę struktur troficznych w jeziorze i zanik masowych zakwitów sinicowych

25 Dziękuję za uwagę
