1 OPIS TECHNICZNY Do projektu budowy boiska wielofunkcyjnego wraz z infrastrukturą lekkoatletyczną na terenie Zespołu Szkół nr 6 Miejscowość: Bydgoszcz ul. Staroszkolna 12 dz. ew. 19/2, 20/5, 20/6, 22/2, 23/2 obr Inwestor: Miasto Bydgoszcz, ul. Jezuicka Bydgoszcz 1.2. Jednostka projektowa: Firma PRO OBIEKT Bydgoszcz ul. Ikara 3/ Podstawy opracowania - oględziny w terenie, - obowiązujące normatywy, - wytyczne inwestora, Przedmiotowy obszar nie jest objęty Miejscowym Planem Zagospodarowania Przestrzennego Miasta Bydgoszczy. Inwestycja nie wywiera wpływu na eksploatację górniczą. Istniejący obiekt zaliczane są do I kategorii geotechnicznej Karta informacyjna 1.5. Referat autorski 1.6. Przedmiot inwestycji. Przedmiotem opracowania jest projekt budowlany obejmujący II etapy realizacyjne, na które składa się I etap - Budowa Boiska wielofunkcyjnego z piłko-chwytami i utwardzeniem. II etap - infrastrukturę lekkoatletyczną w skład której wchodzi bieżnia prosta o dł. 60 m wraz z wydzieloną skocznią skoku w dal, i rzutnią do pchnięcia kulą i wyposażeniem lekkoatletycznym, W skład boiska wielofunkcyjnego wchodzi boisko do piłki ręcznej, siatkówki, tenisa i 2 boisk do koszykówki. W projekcie uwzględniono sugestie Inwestora Istniejący stan zagospodarowania terenu. Działki o numerach ewidencyjnych dz. ew. 23/2 obr. 77 znajdują się w miejscowości Bydgoszcz przy ul. Staroszkolnej. Działki stanowią własność Inwestora. Na działkach obecnie znajduje się budynek szkoły wraz z salą gimnastyczną o rzucie w kształcie litery L oraz wydzielony plac zabaw. Pozostałe wolne przestrzenie części działek porośnięte są trawą, krzewami oraz pojedynczymi drzewami. W sąsiedztwie przedmiotowego terenu znajduje się zabudowa mieszkaniowa wielorodzinna oraz ciąg pieszy oddzielający teren szkoły od kanału bydgoskiego. Teren działki przeznaczony pod inwestycję jest płaski. Przez teren inwestycji przebiega istniejąca sieć wodociągowa, kanalizacja sanitarna, deszczowa, gazowa oraz elektroenergetyczna i teletechniczna. Planowana inwestycja została w taki sposób zaprojektowana aby uniknąć kolizji z przebiegiem istniejącej infrastruktury. Obecnie teren porośnięty trawą oraz pojedynczymi drzewami oraz krzewami. 1

2 1.8. Projektowane zagospodarowanie terenu. Zaprojektowano zagospodarowanie przedmiotowego terenu części dz. ew. nr 19/2, 20/5, 20/6, 22/2, boiskiem sportowym wielofunkcyjnym o wymiarach po obrysie nawierzchni z poliuretanu 31,20x43,2m oraz bieżnią 4 torową prostą o dł. 60m, skoczni skoku w dal oraz rzutni do pchnięcia kulą. Od strony północno zachodnie zaprojektowano bieżnię 4 torową o dł. 60 m oraz rzutnię do pchnięcia kulą. Od strony południowo zachodniej usytuowano skocznię skoku w dal. Boisko wielofunkcyjne otoczone zostało piłko-chwytami o wysokości 6,00m wraz z bramą wjazdową rozwieraną o szerokości 2,5 m oraz furtką o szerokości 1,1m. Od strony północnej i południowej do boiska wielofunkcyjnego zaprojektowano ciąg pieszy w postaci chodnika. Pozostałe elementy zagospodarowania działki pozostają bez zmian. Przy projektowaniu w/w elementów zagospodarowania terenu uwzględniono istniejące ciągi piesze oraz plac zabaw Dane określające wpływ eksploatacji górniczej na działkę. Teren działki nie znajduje się w rejonie wpływu eksploatacji górniczej Wpływ na środowisko i otoczenie Obiekty nie wymagają ustalenia stref ochrony sanitarnej i nie wpływają negatywnie na środowisko przyrodnicze oraz nie naruszają praw osób trzecich, wynikających z ich usytuowania oraz projektowanej funkcji Opinia geotechniczna Po przeprowadzeniu badań gruntowych wykonanych przez GEOsolutions Tomasz Michałek stwierdzono, ze w miejscu planowanej inwestycji występują proste warunki gruntowe. Przyjęto I kategorię geotechniczną. Wody opadowe z przedmiotowych obiektów zostaną rozprowadzone po powierzchni działki Bilans terenu BILANS TERENU Powierzchnia terenu objętego opracowaniem: ,00 m² Proj. powierzchnia boiska wielofunkcyjnego: 1347,84 m² Proj. powierzchnia bieżni 60m: 335,00 m² Proj. powierzchnia pchnięcia kulą: 74,00 m² Proj. powierzchnia skoku w dal: 78,00 m² Proj. powierzchnia chodnika: 179,75 m² 2.1. Przeznaczenie obiektu i jego charakterystyka Etap I Obejmuje realizację boiska wielofunkcyjnego z mała architekturą, zielenią, oraz chodnikiem, Etap II Obejmuje realizację infrastruktury lekkoatletycznej tj. bieżnię 4 torową o długości łącznej 67m (3+60+4), wraz ze skocznią skoku w dal i z wydzieloną rzutnią do pchnięcia kulą z wyposażeniem lekkoatletycznym. Na boisku wielofunkcyjnym wytyczono: boisko do piłki ręcznej, 2 boiska do koszykówki, boisko do siatkówki i boisko do tenisa. Boisko wielofunkcyjne, bieżnię, skocznię skoku w dal, rzutnię pchnięcia kulą zaprojektowano wykończone warstwą nawierzchni poliuretanowej. Na przedmiotowym terenie przewidziano rekultywację istniejącego trawnika Parametry obiektu projektowana powierzchnia boiska wielofunkcyjnego łącznie: P= 31,2x43,2m = 1347,84m² 2

3 w skład boiska wielofunkcyjnego wchodzi: boisko do piłki ręcznej wyznaczone 2 boiska do koszykówki wyznaczone boisko do siatkówki wyznaczony kort do tenisa P= 28,0x40,0m=1120,0m² P= 15,0x26,80m=402,0m² (402,0 m² x2 = 804,0 m²) P= 15,0x24,0m=360,0m² P= 11,0x23,80m=262,0m² nawierzchnia z poliuretanu paleta RAL 2004 pomarańczowy boisko do piłki ręcznej wraz ze strefą bezpieczną: P=1051,64 m² w tym 2 boiska do koszykówki, siatkówki i tenisa nawierzchnia z poliuretanu paleta RAL classic 5007 niebieski brylantowy wydzielone strefy boiska wielofunkcyjnego: P=296,20 m² nawierzchnia z poliuretanu paleta RAL 2004 pomarańczowy bieżnia: P=335,00 m² nawierzchnia z poliuretanu paleta RAL classic 5007 niebieski brylantowy rozbieg skoku w dal i strefa pchnięcia kulą: nawierzchnia z poliuretanu łącznie: obrzeża trawnikowe 6x20x100 wokół boiska zabezpieczone bezpieczną nakładką: obrzeża trawnikowe 6x20x100 wokół bieżni zabezpieczone bezpieczną nakładką: obrzeża trawnikowe 6x20x100 wzdłuż chodnika: obrzeża trawnikowe 6x20x100: wokół rozbiegu do skoku w dal i rzutni pchnięcia kulą piłko-chwyty boiska wielofunkcyjnego h=6,0m: P=119,00m² P=1801,84m² L=149,0mb L=144,0mb L=187,80mb L=100,0mb L=145,0mb Uwaga dopuszcza się zmianę kolorystyki nawierzchni oraz wydzieleń elementów poszczególnych boisk do uzgodnienia z pośród kolorów pomarańczowego, zielonego, czerwonego i niebieskiego na etapie realizacji 2.3. Dostępność dla osób niepełnosprawnych Obiekt jest dopuszczony dla osób niepełnosprawnych Rozwiązania konstrukcyjno-budowlane Ukształtowanie terenu Teren przewidziany pod zabudowę boiskiem i bieżnią jest płaski. Na przedmiotowym terenie znajduje się zieleń w postaci trawy, krzewów i drzew. Rzędne projektowanego ukształtowania terenu oraz jego kształt zostały podane w dokumentacji rysunkowej BIEŻNIE I URZĄDZENIA LEKKOATLETYCZNE Bieżnie: zaprojektowano do biegów na 60; spadek poprzeczny przyjęto 0,4%, natomiast podłużny nie może przekraczać 0.1%. Nawierzchnia poliuretanowa w kolorze pomarańczowym, będzie oddzielona obrzeżem betonowym z warstwą poliuretanową lub z nakładką z tworzywa sztucznego. Linie o szer. 5 cm oddzielające tory pomalowane będą na biało. b) bieżnia prosta na 60m (plus rozbieg-3m i droga hamowania-4m). Szczegółowo przedstawiono na rys. A5 Skocznia w dal- rozbieg do zeskoku o dł. 30 m łączy się z zeskokiem. Nawierzchnia poliuretanowa będzie oddzielona obrzeżem betonowym z warstwą poliuretanową lub z nakładką z tworzywa sztucznego. 3

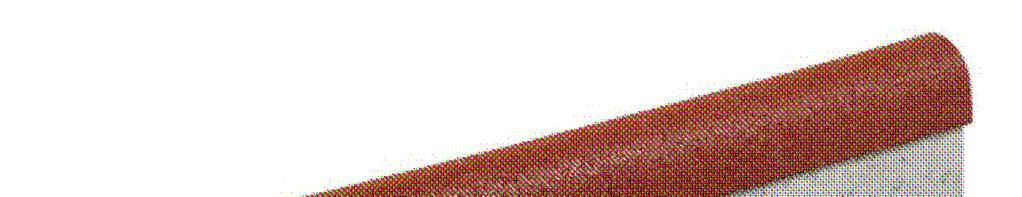

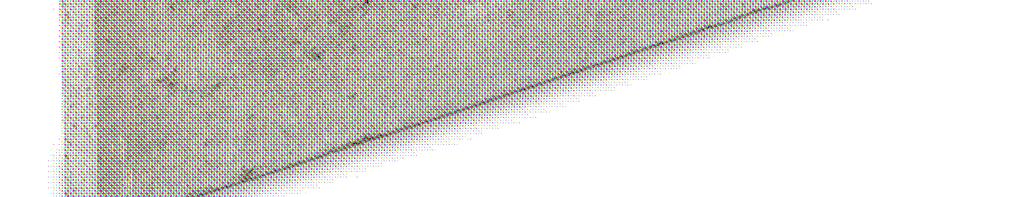

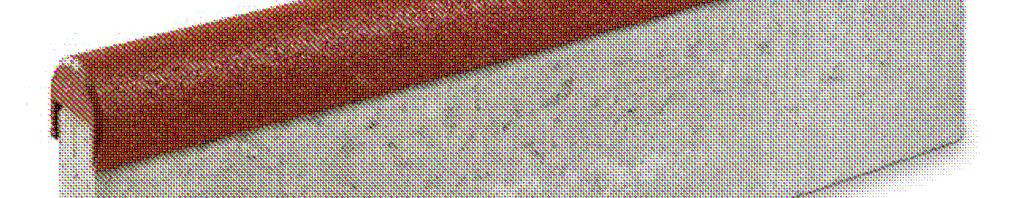

4 Do zeskoku zaprojektowano piaskownicę o wymiarach 4,0x8,0m zakończoną obrzeżem drewnianym w postaci łat o wymiarach 12x12cm lub alternatywnie obrzeżem betonowym pokrytym nakładką z tworzywa sztucznego. Szczegółowo przedstawiono w części rysunkowej. Koło do pchnięcia kulą- zaprojektowano koło o średnicy 2,12m i promieniu łuku 15m sektora rzutu. Nawierzchnia poliuretanowa w kolorze niebieskim Ral Szczegółowo przedstawiono w części rysunkowej Skocznia do skoku w dal Jako tor rozbiegowy planuje się wykonać tor o nawierzchni poliuretanowej, a na jego przedłużeniu planuje się umieścić belkę odbicia w odległości 1m od krawędzi zeskoczni. Podbudowa i nawierzchnia oraz obrzeża toru tak jak opisano wyżej dla bieżni sportowej. Skrzynię zeskoczni do skoku w dal o wymiarach 4,0x8,0 m (wraz z obrzeżami drewnianymi) projektuje się w postaci łat drewnianych o wymiarach 12x10cm osadzonych za pomocą kotew do ławy betonowej jak pokazano w części graficznej projektu. Łaty przed montażem należy za impregnować środkami zabezpieczającymi przed działaniem warunków atmosferycznych. Alternatywnie można zastosować obrzeża betonowe pokryte nakładką z tworzywa sztucznego. Wypełnienie zeskoczni Zeskocznię po wybraniu gruntu rodzimego na głębokość ok. 30cm należy wypełnić piaskiem o granulacji 0-2mm, lub piaskiem płukanym. Zaleca się pokrycie warstwą 1cm poliuretanu górnej warstwy obrzeży drewnianych skrzyni, co poprawi bezpieczeństwo użytkowników; Deska do odbicia prefabrykowana z żywic epoksydowych o wymiarach montowana w skrzyni aluminiowej w nawierzchni bieżni na przedłużeniu jednego z torów jak pokazano w części graficznej projektu Obrzeża betonowe trawnikowe Wokół bieżni i boiska zaprojektowano obrzeża betonowe trawnikowe 6x20x100cm. Obrzeża należy posadowić na warstwie oporu z mieszanki żwiru i cementu w proporcjach 1:4. Obrzeża betonowe wokół boiska wielofunkcyjnego, rozbiegu i bieżni należy zabezpieczyć nakładką z tworzywa sztucznego. Wokół zeskoku w dal można zastosować obrzeże w postaci belki drewnianej 12x10 lub obrzeże betonowe z nakładką z tworzywa sztucznego Nawierzchnia poliuretanowa (boiska i bieżnia) Dopuszcza się nawierzchnie poliuretanowe różnych producentów przy zachowaniu określonych w projekcie minimalnych parametrów technicznych nawierzchni. Zaprojektowano boisko wielofunkcyjne i infrastrukturę lekkoatletyczną na podbudowie z kruszywa o nawierzchni poliuretanowej. Boisko oraz zaprojektowane elementy infrastruktury lekkoatletycznej należy zakończyć obrzeżem trawnikowym 6x20x100cm z nakładką bezpieczną z tworzywa sztucznego. Na bieżni 60 m przewidziano 4 tory każdy po 1,25m. 4

5 Projektowana nawierzchnia poliuretanowa jest idealnym rozwiązaniem technologicznym zarówno dla amatorskich, jak i profesjonalnych zastosowań. Nawierzchnia poliuretanowa rozkładana, o zwartej strukturze, przeznaczona jest do pokrywania nawierzchni boisk wielofunkcyjnych. Jej głównymi zaletami są: wysoka odporność na zużycie; odporność na kolce; odporność na promienie UV, łatwość eksploatacji i konserwacji, komfort i bezpieczeństwo uprawiania sportów, wyjątkowa wytrzymałość renowacja nie wcześniej jak po 5 6 latach eksploatacji. Projektowana nawierzchnia powinna składać się z dwóch warstw: elastycznej i użytkowej: - warstwa gumowa SBR (grubość min. 7mm) - warstwa użytkowa EPDM barwiona w masie (grubość min. 7mm) W przypadku wykonania nawierzchni na podbudowie mineralnej wymagane jest ułożenie warstwy stabilizującej typu ET składającej się z mieszaniny granulatu gumowego SBR, kruszywa mineralnego oraz spoiwa poliuretanowego. Grubość warstwy ET: mm Nawierzchnię poliuretanową należy wykonać w następujący sposób: - wykonanie warstwy nośnej typu ET o grubości min. 30 mm - wykonanie warstwy gumowej składająca się z mieszaniny granulatu gumowego SBR o granulacji 1-4mm i lepiszcza poliuretanowego, układana bez spoinowo, przy pomocy rozkładarki mas poliuretanowych. - wykonanie warstwy użytkowej, która stanowi mieszaninę lepiszcza poliuretanowego z granulatem EPDM barwionego w masie o frakcji 1 4 mm. Warstwę tę wykonuje się bezspoinowo przy pomocy rozkładarki mas poliuretanowych. Linie malować po całkowitym związaniu nawierzchni poliuretanowej. Technologia układania nawierzchni: Technologia typu EPDM nawierzchnia gładka, przepuszczalna dla wody, wykonana dwuwarstwowo. Nawierzchnie tego należy wykonać na podbudowie elastycznej typu ET o grubości min. 30 mm. Dolna warstwa z granulatu SBR min. 7mm, górna warstwa wykonana z kolorowego granulatu barwionego w masie EPDM min. 7mm. Minimalne parametry techniczne nawierzchni: L.p. Określenie parametru Wartość minimalna 1. Wytrzymałość na rozciąganie: 0,8 MPa 2. Wydłużenie przy zerwaniu: 75 ± 5 % 3. Odporność na zużycie (ścieranie) utrata masy po 1 1,9 g 000 cyklach badawczych) [g] 4. Zachowanie się piłki po odbiciu pionowym w stosunku do odbicia od betonu, % - piłka do koszykówki: - piłka do tenisa: > 100% > 100% 5. Twardość nawierzchni wg Shore a 66 ±2 Sh.A 6. Redukcja siły w przedziale od 0-50st. C >35% 7. Tarcie (opór poślizgu) - próba wahadła, ślizgacz CEN, jednostki PTV: - nawierzchnia sucha: - nawierzchnia mokra: Przepuszczalność dla wody Tak 9. Odkształcenie pionowe: 1,7 mm 10. Ścieralność w aparacie Stuttgart 0,11 mm 11. Odporność na działanie zmiennych cykli 5

6 hydrotermicznych - makroskopowa ocena wyglądu powierzchni : - spadek wytrzymałości na rozciąganie,[%] - spadek wydłużenia przy zerwaniu, % 12. Odporność na zamrażanie: - makroskopowa ocena wyglądu powierzchni : - spadek wytrzymałości na rozciąganie,[%] - spadek wydłużenia przy zerwaniu, % 13. Pierwiastki śladowe Ołów (Pb) Kadm (Cd) Chrom ogólny (Cr) Chrom VI (Cr VI) Rtęć (Hg) Cynk (Zn) Cyna (Sn) bez śladów uszkodzeń i zmian wyglądu zewnętrznego 0 1,0 bez śladów uszkodzeń i zmian wyglądu zewnętrznego 0 0 < 0,005 < 0,0005 < 0,005 < 0,005 < 0,0003 0,89 0,0008 Minimalne parametry techniczne warstwy ET: L.p. Określenie parametru Wartość minimalna 1. Wytrzymałość na rozciąganie: ~ 0,25 MPa 2. Wydłużenie przy zerwaniu: ~ 18% Spełnianie wszystkich wymaganych minimalnych parametrów nawierzchni określonych powyżej należy potwierdzić stosownymi wiarygodnymi dokumentami, (np. Aprobata lub Rekomendacja Techniczna ITB) oraz kartą techniczną wystawioną przez producenta potwierdzającą badania na zgodność z normą PN-EN 14877:2008. UWAGA: Nawierzchnia może być instalowana jedynie przez autoryzowanego wykonawcę o kwalifikacjach potwierdzonych stosownym dokumentem wystawionym przez producenta nawierzchni i dotyczącym zadania. Nawierzchnie powinny być stosowane zgodnie z instrukcjami producenta i projektem technicznym opracowanym dla określonego zastosowania, Dokumenty dotyczące nawierzchni poliuretanowej: a) Certyfikat lub deklaracja zgodności z normą PN-EN 14877:2008, lub aprobata techniczna ITB, lub rekomendacja techniczna ITB, lub wyniki badań specjalistycznego laboratorium (np. Labosport lub ISA-Sport lub Sports Labs Ltd) potwierdzające parametry oferowanej nawierzchni lub dokument równoważny. b) Karta techniczna oferowanej nawierzchni, potwierdzona przez jej producenta. c) Atest PZH d) Autoryzacja producenta nawierzchni poliuretanowej, wystawiona dla wykonawcy na realizowaną inwestycję wraz z potwierdzeniem gwarancji udzielonej przez producenta na tę nawierzchnię. e) badania pierwiastków śladowych f) badania potwierdzające parametry warstwy ET Kontrola i odbiór nawierzchni poliuretanowej: 6

7 1. Nawierzchnia SBR EPDM powinna mieć jednakową grubość i powinna wynosić łącznie min. 14 mm 2. Nawierzchnia powinna posiadać jednorodny wygląd zewnętrzny oraz jednolity kolor. 3. Warstwa użytkowa powinna być związana na trwałe z warstwą gumową a warstwa gumowa z warstwą ET. 4. Powstałe łączenia wynikające z technologii instalacji powinny być liniami prostymi, bez uskoków utrudniających późniejsze użytkowanie obiektu Nawierzchnia z kostki betonowej. Ciąg chodnikowy zaprojektowano z kostki betonowej typu polbruk gr. 6cm. Przyjęto kostkę koloru szarego w kształcie cegiełki z fazą. Nawierzchnię ciągu pieszego (chodnika) należy ograniczyć obrzeżem trawnikowym Warstwy nawierzchni. Utwardzenie ciągu pieszego typu polbruku: kostka betonowa polbruk gr 6cm. podsypka piaskowo-cementowa gr. 5cm Id>0,5 podsypka żwirowa gr. min. 10cm Id>0,5 grunt rodzimy Nawierzchnia trawiasta uzupełnienie po pracach montażowych warstwa ziemi żyznej gr. 0,05cm (istniejąca, z wybranego urobku podbudowy boiska lub do nawiezienia w miejscu niwelacji terenu) grunt rodzimy Nawierzchnia boiska wielofunkcyjnego,bieżni, rozbieg skoku w dal oraz rzut pchnięcia kulą - na nawierzchni biologicznie czynnej: warstwa nawierzchni poliuretanowej gr. min. 14 mm (7 + 7 mm), warstwa nośna ET gr. min. 30 mm, podbudowa z kamienia łamanego 0 31,5 mm gr. min. 50 mm, podbudowa z kamienia łamanego 31,5 63 mm gr. min. 150 mm, zagęszczona podsypka piaskowa o frakcji 0-2mm gr. min. 100 mm, grunt rodzimy 2.6. Opis techniczny urządzeń i elementów małej architektury Zestaw słupków do gry w siatkówkę - komplet 1 Zestaw słupków z miejscem dla sędziego do gry w siatkówkę musi posiadać następujące parametry: Konstrukcja słupków wykonana z rury min. fi min.76x3,2 mm cynkowanych ogniowo i lakierowanych proszkowo, Urządzenie wyposażone mechanizm naciągu siatki z linką syntetyczną lub stalową. Słupki z bezstopniową regulacją zawieszenia siatki w zakresie 1,07-2,43 m. Siatka do gry w zestawie. Zestaw wyposażony w tuleje montażowe i kłódkę. Zestaw wyposażony w zaślepki tulei montażowych, Słupki montowane w tulejach w betonowanych w stopy fundamentowe, Produkt musi posiadać certyfikat zgodności z normami PN-EN 1271, PN- EN 1510, PNEN1176 Słupki muszą posiadać zgodność z przepisami PZPS oraz certyfikat bezpieczeństwa wydany przez Instytut Sportu. 7

8 2.6.2 Kosze i tablice do koszykówki szt. 4 Kosz do koszykówki o wysięgu regulowanym 160 cm i wysokości do obręczy 3.05 m. Przeznaczony do w betonowania na stałe. Tablica laminatowa o wymiarach 105x180 cm z ramą. Konstrukcja kosza wykonana jest z profilu stalowego 100x100x3 mm o wysokości 3,05 m do krawędzi obręczy kosza wyposażonego w łańcuch chromowany gr. 5 mm lub siatkę, Tablica z laminatu o wymiarach 1200 x 900 mm przymocowana do konstrukcji kosza za pomocą śrub chromowych, Kosz z możliwością regulacji wysokości tablicy, kosz wyposażony w zestaw elementów montażowych do tablicy. Cała konstrukcja ocynkowana ogniowo. Kosz zgodny z normą PN-EN 1270:2006, musi posiadać certyfikat bezpieczeństwa wystawiony przez instytut Nadzoru Technicznego 8

9 Bramka do piłki ręcznej szt. 2 Bramka do piłki ręcznej 3,00x2,00 m głębokość - dół 100cm góra 80 cm: - Konstrukcja urządzenia wykonana jest z profilu stalowego 80x80, - Słupki bramki montowane w tulejach, - Mocowanie siatki do ramy głównej za pomocą haczyków z tworzywa sztucznego, - Pałąki podtrzymujące siatkę montowane na stałe, - Kolor szaro czerwony, - Urządzenie służy do gry w piłkę nożną lub ręczną, - Całość urządzenia jest ocynkowana metodą ogniową i może być opcjonalnie lakierowana farbami strukturalnymi, - Bramka posiada Certyfikat na zgodności z normami PN-EN 749 i PN-EN Bramka musi posiadać certyfikat bezpieczeństwa wydany przez Instytut Sportu. 9

10 Piłko-chwyty systemowe Wokół boiska wielofunkcyjnego zaprojektowano piłko-chwyty o wysokości 6,0m. Piłko-chwyty 6,0m - do wysokości 4,0 m piłko-chwyty zabudowano panelem 2D lub 3D 6/8 powyżej pozostałe 2,00m stanowi siatka polipropylenowa gr. 5,00mm o oczkach 8x8cm. Panele ocynkowane i pomalowane proszkowo na kolor zielony. Konstrukcję wsporczą piłko-chwytów stanowią słupy z RK 80x80x3,0mm montowane w stopach fundamentowych 40x40x120cm z betonu C 16/20, rygle z RK 80x80x3,0mm oraz linka stalowa Ø5mm. Linkę stalową należy naciągnąć śrubami rzymskimi. Rozstaw słupów przyjęto średnio co 250cm. Cała konstrukcja piłko-chwytów w kolorze zielonym. Mocowanie paneli według rozwiązań systemowych. Na słupach zamontować zgrzewane panele 2D 6/8 o oczkach prostokątnych Drut ocynkowany a następnie pomalowany proszkowo. Słupy ocynkowane i pokryte proszkiem poliestrowym. Szczegóły według rozwiązań systemowych. Siatkę polipropylenową gr. 5,00mm o oczkach 8x8cm należy rozwiesić na linkach stalowych przymocowanych do słupów. Rozstaw linek poziomych 1,0m. Słupy skrajne i narożne usztywnić zastrzałami. Do naprężonej linki mocować siatkę stalową tworzywową. Piłko-chywty zaopatrzone zostały w furtkę oraz bramę. Widok rozwiązań: 1. panel 2Dlub3D 2. siatka polipropylenowa panel 2Dlub3D 10

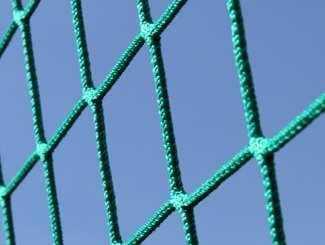

11 siatka polipropylenowa Skocznia w dal z rozbiegiem Zaprojektowano rozbieg o dł. 30 m i szerokości 1,5 m zakończony skocznią w dal o wymiarach 4,00x8,00m. Rozbieg należy wykonać na warstwach: warstwa nawierzchni poliuretanowej 14 mm podbudowa z kamienia łamanego 0 31,5 mm gr. min. 50 mm, podbudowa z kamienia łamanego 31,5 63 mm gr. min. 150 mm, zagęszczona podsypka piaskowa o frakcji 0-2mm gr. min. 100 mm, grunt rodzimy Rozbieg zwieńczyć obrzeżem trawnikowym 6x20x100cm z nakładką bezpieczną z nakładką z tworzywa sztucznego. Zeskok zwieńczyć należy belką drewnianą krawędziową lub obrzeżem trawnikowym z nakładką bezpieczną z tworzywa sztucznego Skrzynka do mocowania belki do skoku w dal. Wymiary skrzynki to 122,5 x 35 x 10 cm. Skrzynka do skoku w dal wykonana jest z kształtowników metalowych, cynkowanych ogniowo o grubości ścianki 2mm. Betonowana w podłożu i stanowi podstawę do obsadzenia belki do skoku w dal. 11

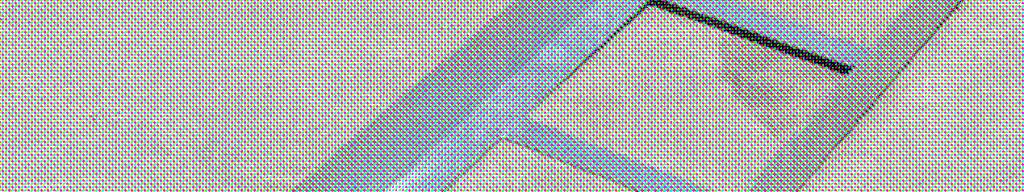

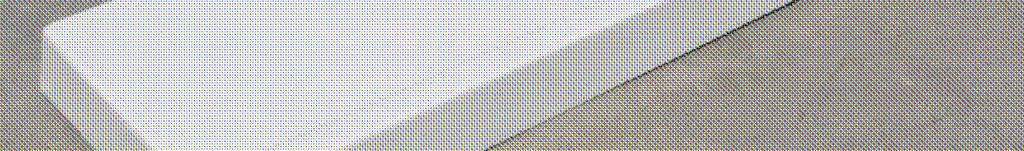

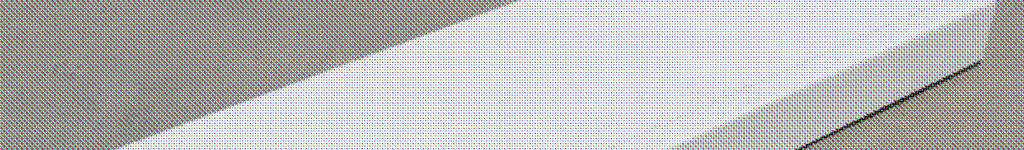

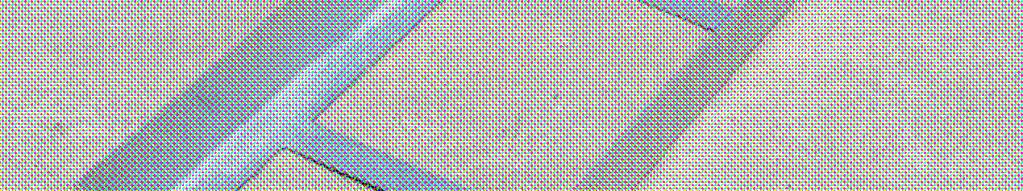

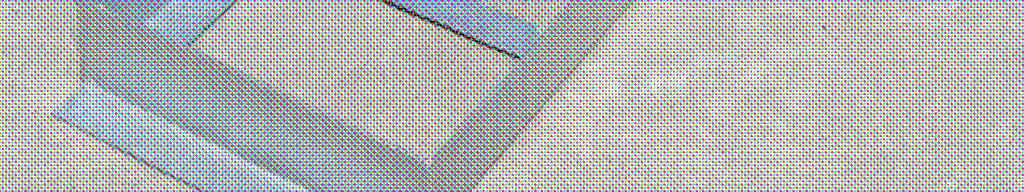

12 Belka do skoku w dal Wymiary: 122 cm x 34 cm x 10 cm; Wykonana z żywicy epoksydowej, laminowana; Belka wkładana do skrzynki montowanej na stałe w podłożu; Belka demontowalna w prosty sposób, dzięki czemu jest odporna na działanie warunków atmosferycznych; Do górnej części belki montowany jest próg do odbicia z plasteliną. Próg do odbicia Wymiary progu: 120x19x1,8cm, wymiary nakładki: 120x10x1,8cm; Na środku nakładki znajduje się dodatkowe podwyższenie o wysokości 0,5cm i szerokości 8cm; Wykonany ze sklejki wodoodpornej, malowanej; Składa się z dwóch elementów - deska biała (wybicie) oraz deska niebieska (pozycja spalona); Deska niebieska z możliwością 12

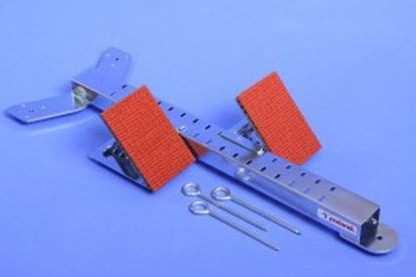

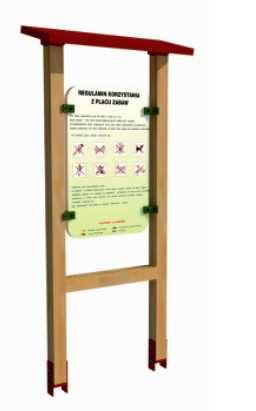

13 Blok startowy na bieżni - szt. 4 Konstrukcja stalowa, cynkowana galwanicznie; 4-stopniowy zakres pochylenia oparcia i 14-stopniowy zakres ustawienia oparcia na szynie; Standardowo wyposażany w kolce na tartan i szpilki na żużel; Bloki treningowy dla szkół; Świadectwo PZLA 3.0. Regulamin Wymiary urządzenia: 0,60x0,20 m ( wraz z daszkiem) Wysokość: 1,80 m Konstrukcja urządzenia wykonana z materiałów barwionych w masie w całym przekroju o przekroju minimalnym 80 x 100 mm polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, który podlega recyklingowi i chroni środowisko naturalne. Tablica regulaminowa o wymiarach 600 x 800 mm. Daszek wykonany z HDPE Ławka stalowa z listwami z tworzywa barwionego z oparciem na boisku wielofunkcyjnym 6 szt. Wymiary urządzenia: 1,92x0,55x0,75 m Minimalny skład urządzenia: -konstrukcja stalowa z rury ocynkowanej i malowanej proszkowo o przekroju Ø60 -listwy z tworzywa sztucznego barwionego w masie 5 szt. 13

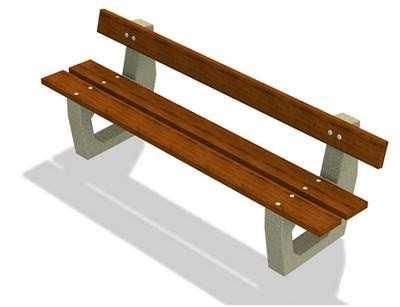

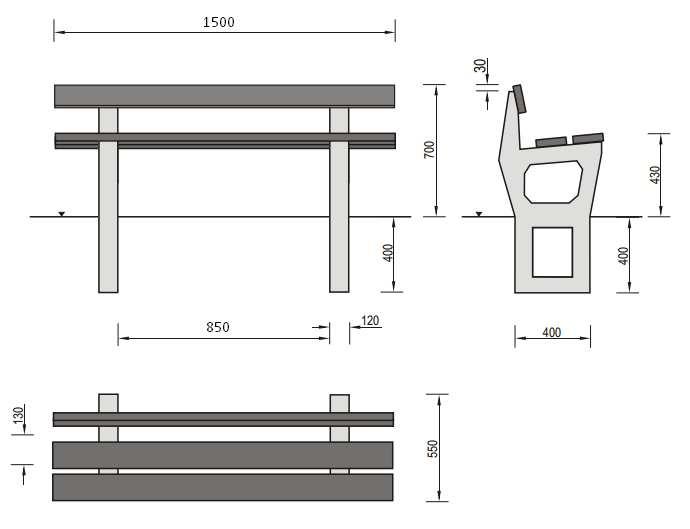

14 - siedzisko i oparcie wykonane w całości z ekologicznego materiału barwionego w masie w całym przekroju. Nie dopuszcza się siedzisk z listwami drewnianymi. - listwy o przekroju min. 150 x 37 x 1700 mm w kolorze zielonym lub brązowym, niewymagające konserwacji, impregnacji i malowania. - listwy posiadają atest higieniczny wydany przez PZH. - ławkę mocować do podłoża Ławka betonowa z oparciem z listwami z tworzywa sztucznego wzdłuż bieżni i skoku w dal szt. 4 Wymiary urządzenia: 1,50 x 0,55 x 0,70 m Minimalny skład urządzenia: -noga betonowa z oparciem 2 szt. -listwy z tworzywa sztucznego barwionego w masie 3 szt. 14

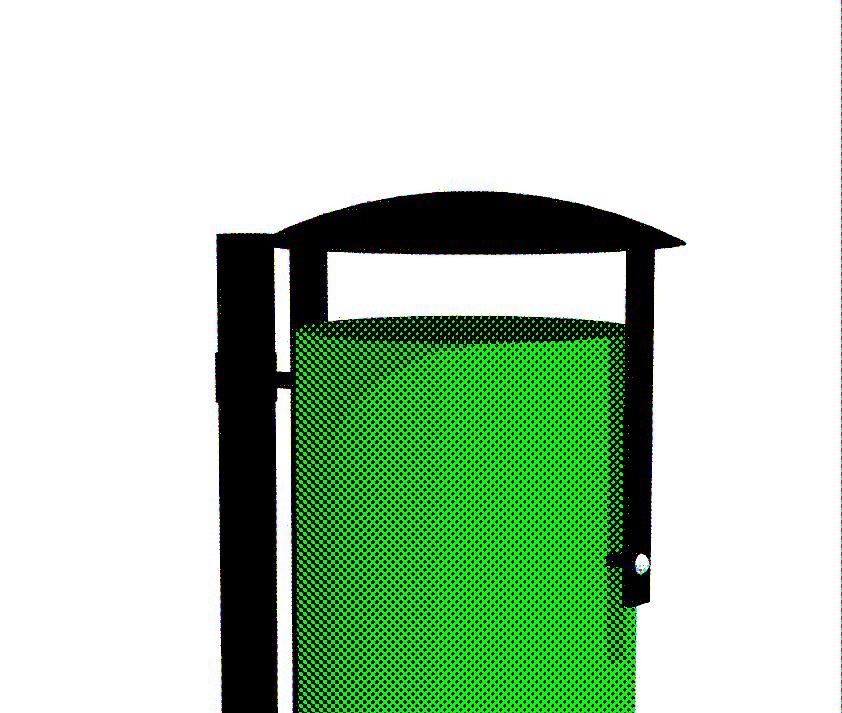

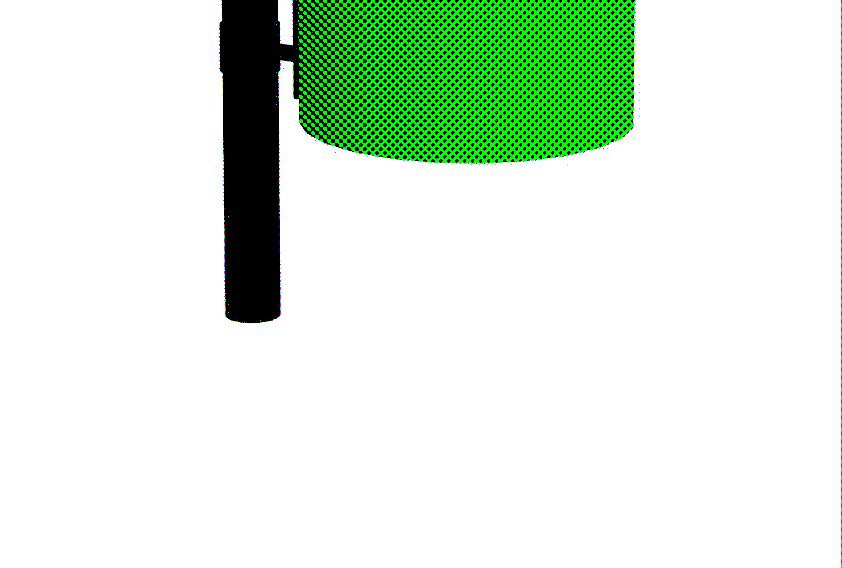

15 Opis ławki: - nogi wykonane z wibrowanego betonu C25/30, - siedzisko i oparcie wykonane w całości z ekologicznego materiału barwionego w masie w całym przekroju - nie dopuszcza się siedzisk z listwami drewnianymi. - listwy o przekroju 120 x 37 x 1500 mm w kolorze zielonym lub brązowym, niewymagające konserwacji, impregnacji i malowania. - listwy posiadają atest higieniczny wydany przez PZH Kosz na śmieci 3 szt. Pojemność kosza: 30 [l] Opis kosza na śmieci: - konstrukcja wykonana ze stali w kolorze zielonym, - kosz montowany za pomocą stalowej podstawy. Uwaga Podane powyżej elementy małej architektury są przykładowymi. 15

16 Dopuszcza się zastosowanie elementów małej architektury innych producentów lecz o tych samych parametrach Zieleń Projektuje się wykonanie trawników z rozsiewu po przez rozścielenie 3 5 cm warstwy ziemi żyznej istniejącej, z wybranego urobku lub do nawiezienia w miejscu niwelacji terenu a następnie wysianie nasion trawy i krzewów niżej podanych Warunki ochrony przeciwpożarowej Teren otwarty nie stanowi zagrożenia pożarowego Charakterystyka ekologiczna. Przedmiotowe boisko wielofunkcyjne i elementy infrastruktury lekkoatletycznej i zaprojektowano zgodnie z obecnym stanem wiedzy, warunkami terenowymi i możliwościami technicznymi. Nowoczesne rozwiązania techniczne i technologiczne zastosowane w projekcie budowlanym zostały przyjęte właściwie i nie odbiegają od standardów stosowanych w tego typu obiektach na obszarze kraju i za granicą i w znacznym stopniu eliminują ewentualne wystąpienie sytuacji nadzwyczajnego zagrożenia środowiska. Projektowana lokalizacja obiektu jest wariantem najbardziej korzystnym dla środowiska Faza budowy. W trakcie realizacji planowanego przedsięwzięcia uciążliwość prac budowlanych sprowadzi się głownie do hałasu związanego z robotami ziemnymi oraz budowlano montażowymi. Poziom hałasu w czasie tych robot nie jest oceniany przez normy i specjalne rozporządzenia, i w związku z tym nie podlega ograniczeniom wynikającym z przepisów ochrony środowiska. Należy jednak wykluczyć pracę sprzętu ciężkiego i transportowego o dużej mocy akustycznej w porze nocnej. Źródłem niezorganizowanego, dopuszczalnego w fazie budowy zanieczyszczenia powietrza będzie ruch pojazdów dowożących materiały budowlane, pracowników, roboty drogowe związane z urządzeniem terenu, prace spawalnicze i malarskie oraz roboty budowlano montażowe. Z uwagi na zróżnicowaną w czasie ilość zużywanych materiałów budowlanych, w/w źródła powinny mieć niewielki wpływ na zanieczyszczenie powietrza. Powstające ilości pyłu oraz zanieczyszczeń gazowych powinny ograniczyć się swoim oddziaływaniem do ogrodzonego terenu budowy. Ze względu na charakter zagospodarowania otoczenia lokalizacji nowego obiektu, wymienione rodzaje oddziaływań fazy budowy będą praktycznie niezauważalne. W fazie realizacji wpływ prowadzonych robot ziemnych na wody podziemne i powierzchniowe powinien ograniczyć się do niewielkich spływów zanieczyszczeń niesionych z wodami opadowymi na pobliskie tereny niezabudowane. Mogą to być rożnego rodzaju spływy szlamu zanieczyszczonego wapnem lub cementem przy betoniarce. Sytuacje takie można skutecznie eliminować poprzez odpowiedni nadzór nad pracą tego urządzenia a ewentualne oddziaływanie będzie powierzchowne. Wody podziemne poziomu użytkowego wgłębne są praktycznie poza zasięgiem możliwości zanieczyszczenia. Wpływ na glebę i szatę roślinną w fazie budowy ograniczy się do terenu gdzie będą prowadzone roboty ziemne i budowlano montażowe. W trakcie robot nie będzie potrzeby dokonywania wycinki drzew ani dewastacji istniejącej zieleni o charakterze użytkowym. Hałas, pylenie, wyziewy substancji toksycznych mogą być szkodliwe lub uciążliwe dla pracowników wykonujących poszczególne roboty budowlane. Uciążliwości te powinny być ograniczone do minimum poprzez odpowiednie zabezpieczenia wynikające z przepisów BHP i odpowiednią organizację robot. Powstałe w trakcie budowy odpady takie jak gruz, szkło powinny być odpowiednio wykorzystane lub wywożone na składowisko odpadów. 16

17 11.0. Faza normalnej eksploatacji. Wpływ na zdrowie ludzi Z rozwiązań projektowych wynika, że zasadnicza uciążliwość inwestycji nie wystąpi poza działkami będącymi we władaniu inwestora. Wpływ na stan powietrza atmosferycznego Eksploatacja obiektu i związanych z nią emitorów nie będzie powodować przekroczeń obowiązujących wartości stężeń zanieczyszczeń i wartości odniesienia poza teren rozpatrywanej inwestycji. Wpływ na klimat akustyczny Obiekt z projektowanym wyposażeniem i przeznaczeniem funkcjonalnym nie wprowadza szczególnej emisji hałasów i wibracji, nie powoduje też szczególnego podwyższenia poziomu hałasu. Przy zastosowaniu projektowanych rozwiązań budowlanych oraz technologicznych poziom hałasu nie przekroczy dopuszczalnych norm dla tego typu obiektu. Wpływ na wody powierzchniowe i podziemne Projektowane boisko wielofunkcyjne oraz infrastruktura lekkoatletyczna nie będzie wpływał negatywnie na wody podziemne i powierzchniowe. Wpływ na istniejący drzewostan, powierzchnie ziemi, glebę Obiekt z uwagi na kontekst lokalizacyjny i rozwiązania technologiczne nie powoduje szczególnego zacienienia otoczenia, naruszenia układów korzeniowych drzew, nie wprowadza również szczególnych zakłóceń w ekologicznej charakterystyce powierzchni ziemi i gleby. Charakter użytkowania boiska i bieżni nie wpływa negatywnie na zachowanie biologicznie czynnego terenu poza obrębem opracowania. Wpływ na dobra materialne, dobra kultury, krajobraz Nie przewiduje się zmian w dotychczasowym sposobie użytkowania terenu. Lokalizacja i normalna eksploatacja infrastruktury sportowej nie będzie miała wpływu na dobra materialne i dziedzictwo kulturowe otaczających miejscowości. Nie wpłynie też negatywnie na zmianę krajobrazu Obszar oddziaływania obiektu Planowana inwestycja budowa boiska wielofunkcyjnego i infrastruktury lekkoatletycznej nie wykracza poza zakres granic działek Inwestora. Przewidywany rodzaj robót nie stwarza uciążliwości projektowanych obiektów na tereny przyległe Oświetlenie boiska wg odrębnego opracowania W ramach inwestycji planowane jest oświetlenie boiska wielofunkcyjnego. Przewiduje się lokalizację 4 słupów oświetleniowych. opracował: mgr inż. arch. Krzysztof Faleńczyk 17
