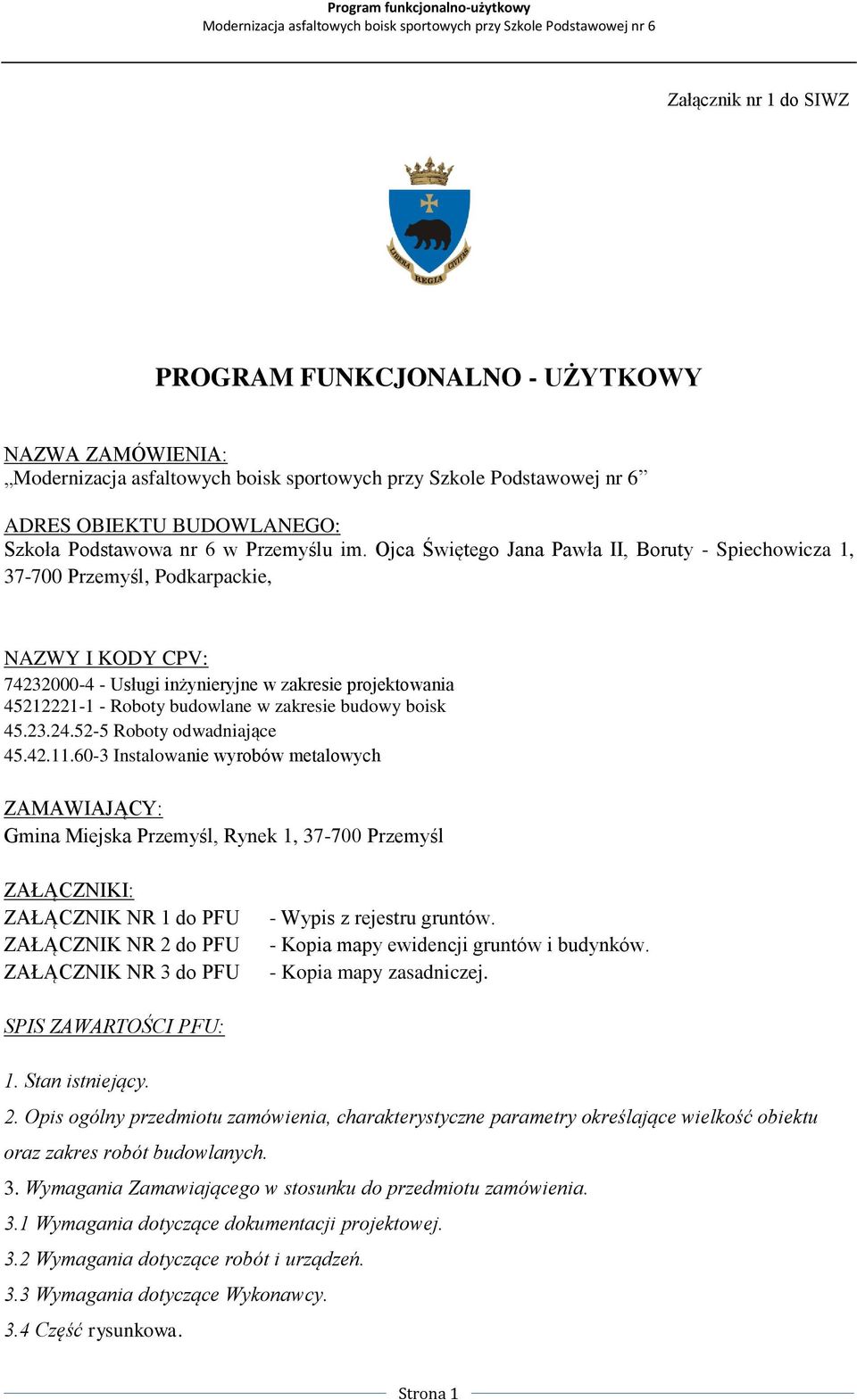

1 Załącznik nr 1 do SIWZ PROGRAM FUNKCJONALNO - UŻYTKOWY NAZWA ZAMÓWIENIA: ADRES OBIEKTU BUDOWLANEGO: Szkoła Podstawowa nr 6 w Przemyślu im. Ojca Świętego Jana Pawła II, Boruty - Spiechowicza 1, Przemyśl, Podkarpackie, NAZWY I KODY CPV: Usługi inżynieryjne w zakresie projektowania Roboty budowlane w zakresie budowy boisk Roboty odwadniające Instalowanie wyrobów metalowych ZAMAWIAJĄCY: Gmina Miejska Przemyśl, Rynek 1, Przemyśl ZAŁĄCZNIKI: ZAŁĄCZNIK NR 1 do PFU ZAŁĄCZNIK NR 2 do PFU ZAŁĄCZNIK NR 3 do PFU - Wypis z rejestru gruntów. - Kopia mapy ewidencji gruntów i budynków. - Kopia mapy zasadniczej. SPIS ZAWARTOŚCI PFU: 1. Stan istniejący. 2. Opis ogólny przedmiotu zamówienia, charakterystyczne parametry określające wielkość obiektu oraz zakres robót budowlanych. 3. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia. 3.1 Wymagania dotyczące dokumentacji projektowej. 3.2 Wymagania dotyczące robót i urządzeń. 3.3 Wymagania dotyczące Wykonawcy. 3.4 Część rysunkowa. Strona 1

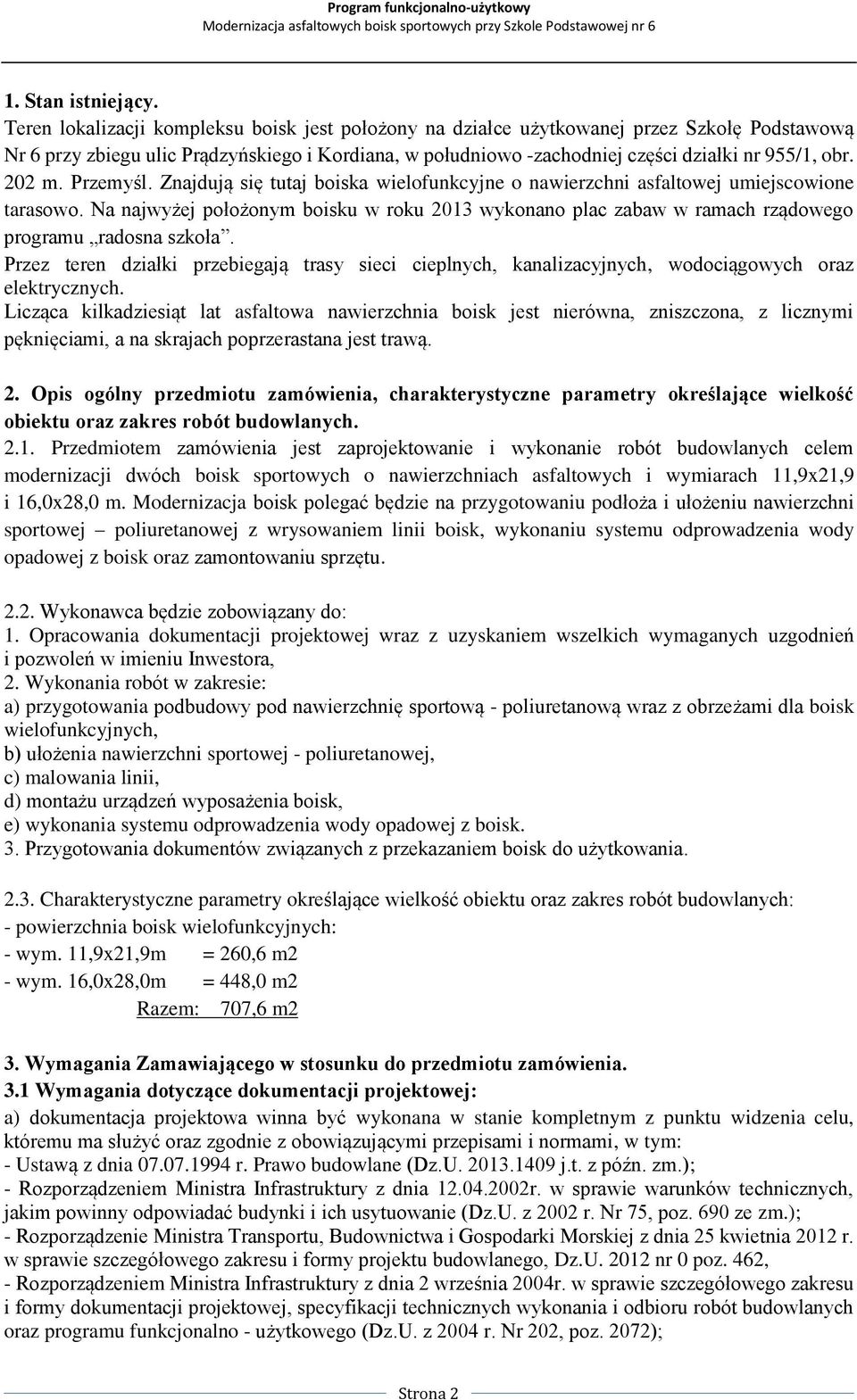

2 1. Stan istniejący. Teren lokalizacji kompleksu boisk jest położony na działce użytkowanej przez Szkołę Podstawową Nr 6 przy zbiegu ulic Prądzyńskiego i Kordiana, w południowo -zachodniej części działki nr 955/1, obr. 202 m. Przemyśl. Znajdują się tutaj boiska wielofunkcyjne o nawierzchni asfaltowej umiejscowione tarasowo. Na najwyżej położonym boisku w roku 2013 wykonano plac zabaw w ramach rządowego programu radosna szkoła. Przez teren działki przebiegają trasy sieci cieplnych, kanalizacyjnych, wodociągowych oraz elektrycznych. Licząca kilkadziesiąt lat asfaltowa nawierzchnia boisk jest nierówna, zniszczona, z licznymi pęknięciami, a na skrajach poprzerastana jest trawą. 2. Opis ogólny przedmiotu zamówienia, charakterystyczne parametry określające wielkość obiektu oraz zakres robót budowlanych Przedmiotem zamówienia jest zaprojektowanie i wykonanie robót budowlanych celem modernizacji dwóch boisk sportowych o nawierzchniach asfaltowych i wymiarach 11,9x21,9 i 16,0x28,0 m. Modernizacja boisk polegać będzie na przygotowaniu podłoża i ułożeniu nawierzchni sportowej poliuretanowej z wrysowaniem linii boisk, wykonaniu systemu odprowadzenia wody opadowej z boisk oraz zamontowaniu sprzętu Wykonawca będzie zobowiązany do: 1. Opracowania dokumentacji projektowej wraz z uzyskaniem wszelkich wymaganych uzgodnień i pozwoleń w imieniu Inwestora, 2. Wykonania robót w zakresie: a) przygotowania podbudowy pod nawierzchnię sportową - poliuretanową wraz z obrzeżami dla boisk wielofunkcyjnych, b) ułożenia nawierzchni sportowej - poliuretanowej, c) malowania linii, d) montażu urządzeń wyposażenia boisk, e) wykonania systemu odprowadzenia wody opadowej z boisk. 3. Przygotowania dokumentów związanych z przekazaniem boisk do użytkowania Charakterystyczne parametry określające wielkość obiektu oraz zakres robót budowlanych: - powierzchnia boisk wielofunkcyjnych: - wym. 11,9x21,9m = 260,6 m2 - wym. 16,0x28,0m = 448,0 m2 Razem: 707,6 m2 3. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia. 3.1 Wymagania dotyczące dokumentacji projektowej: a) dokumentacja projektowa winna być wykonana w stanie kompletnym z punktu widzenia celu, któremu ma służyć oraz zgodnie z obowiązującymi przepisami i normami, w tym: - Ustawą z dnia r. Prawo budowlane (Dz.U j.t. z późn. zm.); - Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002 r. Nr 75, poz. 690 ze zm.); - Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego, Dz.U nr 0 poz. 462, - Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - użytkowego (Dz.U. z 2004 r. Nr 202, poz. 2072); Strona 2

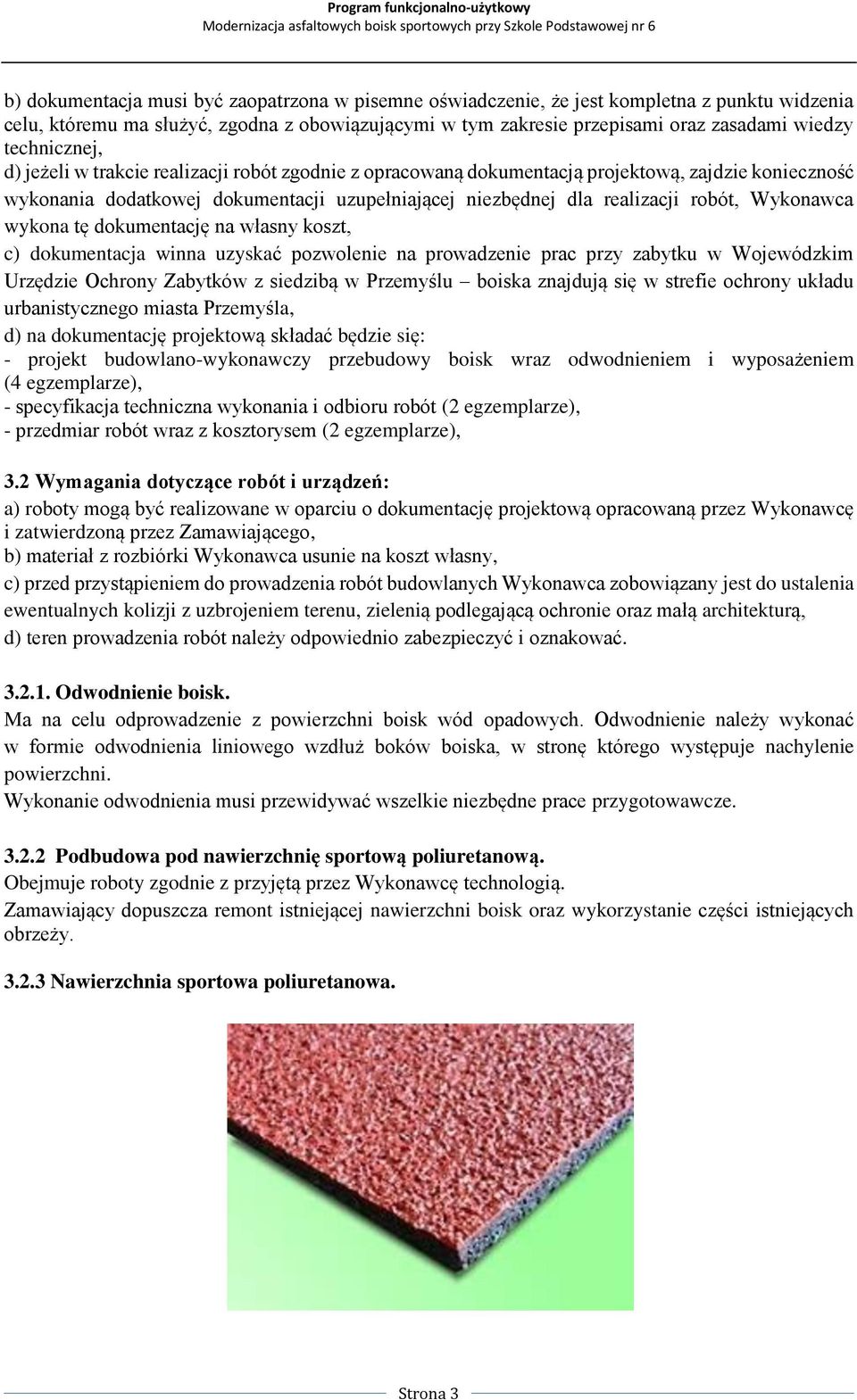

3 b) dokumentacja musi być zaopatrzona w pisemne oświadczenie, że jest kompletna z punktu widzenia celu, któremu ma służyć, zgodna z obowiązującymi w tym zakresie przepisami oraz zasadami wiedzy technicznej, d) jeżeli w trakcie realizacji robót zgodnie z opracowaną dokumentacją projektową, zajdzie konieczność wykonania dodatkowej dokumentacji uzupełniającej niezbędnej dla realizacji robót, Wykonawca wykona tę dokumentację na własny koszt, c) dokumentacja winna uzyskać pozwolenie na prowadzenie prac przy zabytku w Wojewódzkim Urzędzie Ochrony Zabytków z siedzibą w Przemyślu boiska znajdują się w strefie ochrony układu urbanistycznego miasta Przemyśla, d) na dokumentację projektową składać będzie się: - projekt budowlano-wykonawczy przebudowy boisk wraz odwodnieniem i wyposażeniem (4 egzemplarze), - specyfikacja techniczna wykonania i odbioru robót (2 egzemplarze), - przedmiar robót wraz z kosztorysem (2 egzemplarze), 3.2 Wymagania dotyczące robót i urządzeń: a) roboty mogą być realizowane w oparciu o dokumentację projektową opracowaną przez Wykonawcę i zatwierdzoną przez Zamawiającego, b) materiał z rozbiórki Wykonawca usunie na koszt własny, c) przed przystąpieniem do prowadzenia robót budowlanych Wykonawca zobowiązany jest do ustalenia ewentualnych kolizji z uzbrojeniem terenu, zielenią podlegającą ochronie oraz małą architekturą, d) teren prowadzenia robót należy odpowiednio zabezpieczyć i oznakować Odwodnienie boisk. Ma na celu odprowadzenie z powierzchni boisk wód opadowych. Odwodnienie należy wykonać w formie odwodnienia liniowego wzdłuż boków boiska, w stronę którego występuje nachylenie powierzchni. Wykonanie odwodnienia musi przewidywać wszelkie niezbędne prace przygotowawcze Podbudowa pod nawierzchnię sportową poliuretanową. Obejmuje roboty zgodnie z przyjętą przez Wykonawcę technologią. Zamawiający dopuszcza remont istniejącej nawierzchni boisk oraz wykorzystanie części istniejących obrzeży Nawierzchnia sportowa poliuretanowa. Strona 3

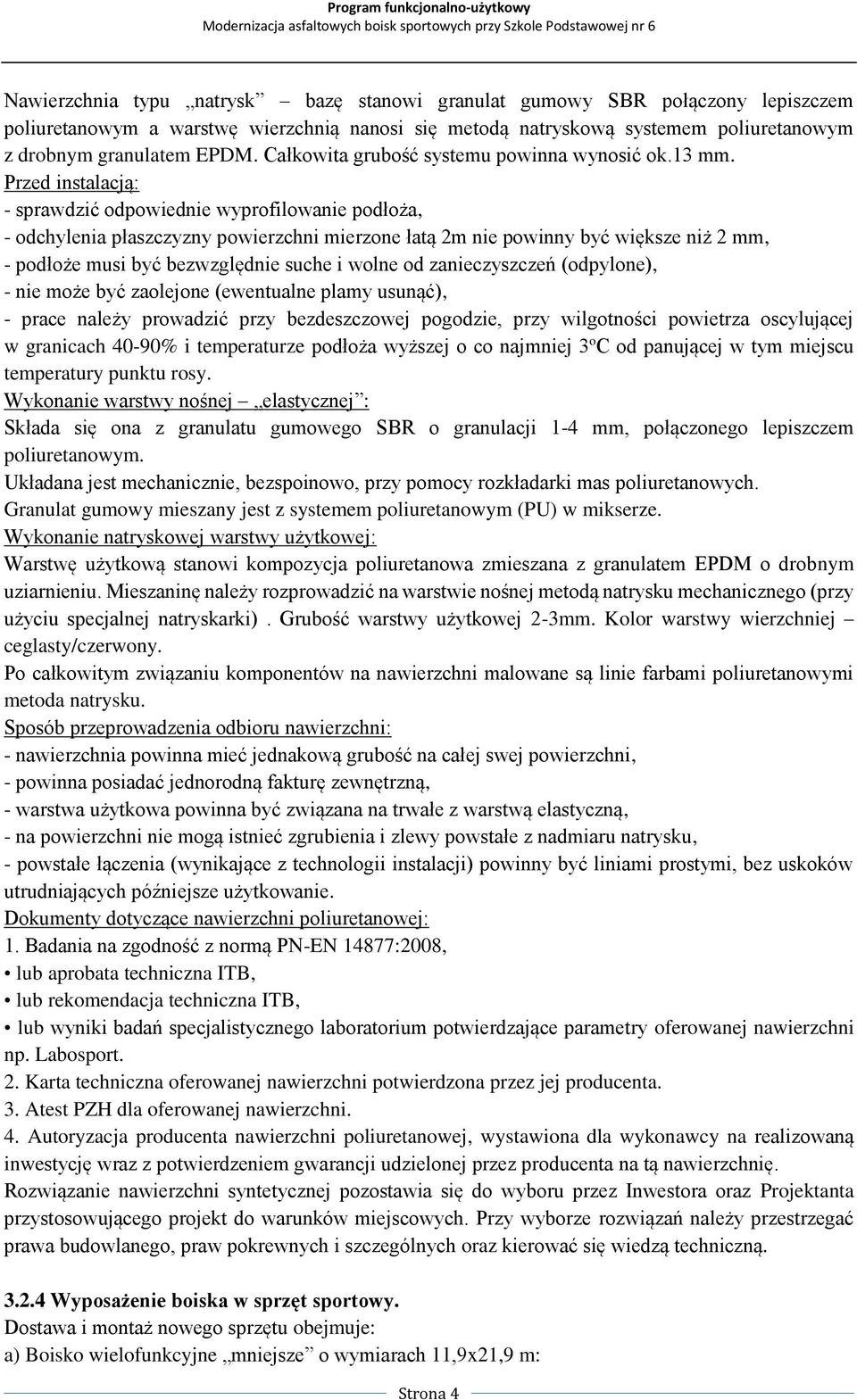

4 Nawierzchnia typu natrysk bazę stanowi granulat gumowy SBR połączony lepiszczem poliuretanowym a warstwę wierzchnią nanosi się metodą natryskową systemem poliuretanowym z drobnym granulatem EPDM. Całkowita grubość systemu powinna wynosić ok.13 mm. Przed instalacją: - sprawdzić odpowiednie wyprofilowanie podłoża, - odchylenia płaszczyzny powierzchni mierzone łatą 2m nie powinny być większe niż 2 mm, - podłoże musi być bezwzględnie suche i wolne od zanieczyszczeń (odpylone), - nie może być zaolejone (ewentualne plamy usunąć), - prace należy prowadzić przy bezdeszczowej pogodzie, przy wilgotności powietrza oscylującej w granicach 40-90% i temperaturze podłoża wyższej o co najmniej 3 o C od panującej w tym miejscu temperatury punktu rosy. Wykonanie warstwy nośnej elastycznej : Składa się ona z granulatu gumowego SBR o granulacji 1-4 mm, połączonego lepiszczem poliuretanowym. Układana jest mechanicznie, bezspoinowo, przy pomocy rozkładarki mas poliuretanowych. Granulat gumowy mieszany jest z systemem poliuretanowym (PU) w mikserze. Wykonanie natryskowej warstwy użytkowej: Warstwę użytkową stanowi kompozycja poliuretanowa zmieszana z granulatem EPDM o drobnym uziarnieniu. Mieszaninę należy rozprowadzić na warstwie nośnej metodą natrysku mechanicznego (przy użyciu specjalnej natryskarki). Grubość warstwy użytkowej 2-3mm. Kolor warstwy wierzchniej ceglasty/czerwony. Po całkowitym związaniu komponentów na nawierzchni malowane są linie farbami poliuretanowymi metoda natrysku. Sposób przeprowadzenia odbioru nawierzchni: - nawierzchnia powinna mieć jednakową grubość na całej swej powierzchni, - powinna posiadać jednorodną fakturę zewnętrzną, - warstwa użytkowa powinna być związana na trwałe z warstwą elastyczną, - na powierzchni nie mogą istnieć zgrubienia i zlewy powstałe z nadmiaru natrysku, - powstałe łączenia (wynikające z technologii instalacji) powinny być liniami prostymi, bez uskoków utrudniających późniejsze użytkowanie. Dokumenty dotyczące nawierzchni poliuretanowej: 1. Badania na zgodność z normą PN-EN 14877:2008, lub aprobata techniczna ITB, lub rekomendacja techniczna ITB, lub wyniki badań specjalistycznego laboratorium potwierdzające parametry oferowanej nawierzchni np. Labosport. 2. Karta techniczna oferowanej nawierzchni potwierdzona przez jej producenta. 3. Atest PZH dla oferowanej nawierzchni. 4. Autoryzacja producenta nawierzchni poliuretanowej, wystawiona dla wykonawcy na realizowaną inwestycję wraz z potwierdzeniem gwarancji udzielonej przez producenta na tą nawierzchnię. Rozwiązanie nawierzchni syntetycznej pozostawia się do wyboru przez Inwestora oraz Projektanta przystosowującego projekt do warunków miejscowych. Przy wyborze rozwiązań należy przestrzegać prawa budowlanego, praw pokrewnych i szczególnych oraz kierować się wiedzą techniczną Wyposażenie boiska w sprzęt sportowy. Dostawa i montaż nowego sprzętu obejmuje: a) Boisko wielofunkcyjne mniejsze o wymiarach 11,9x21,9 m: Strona 4

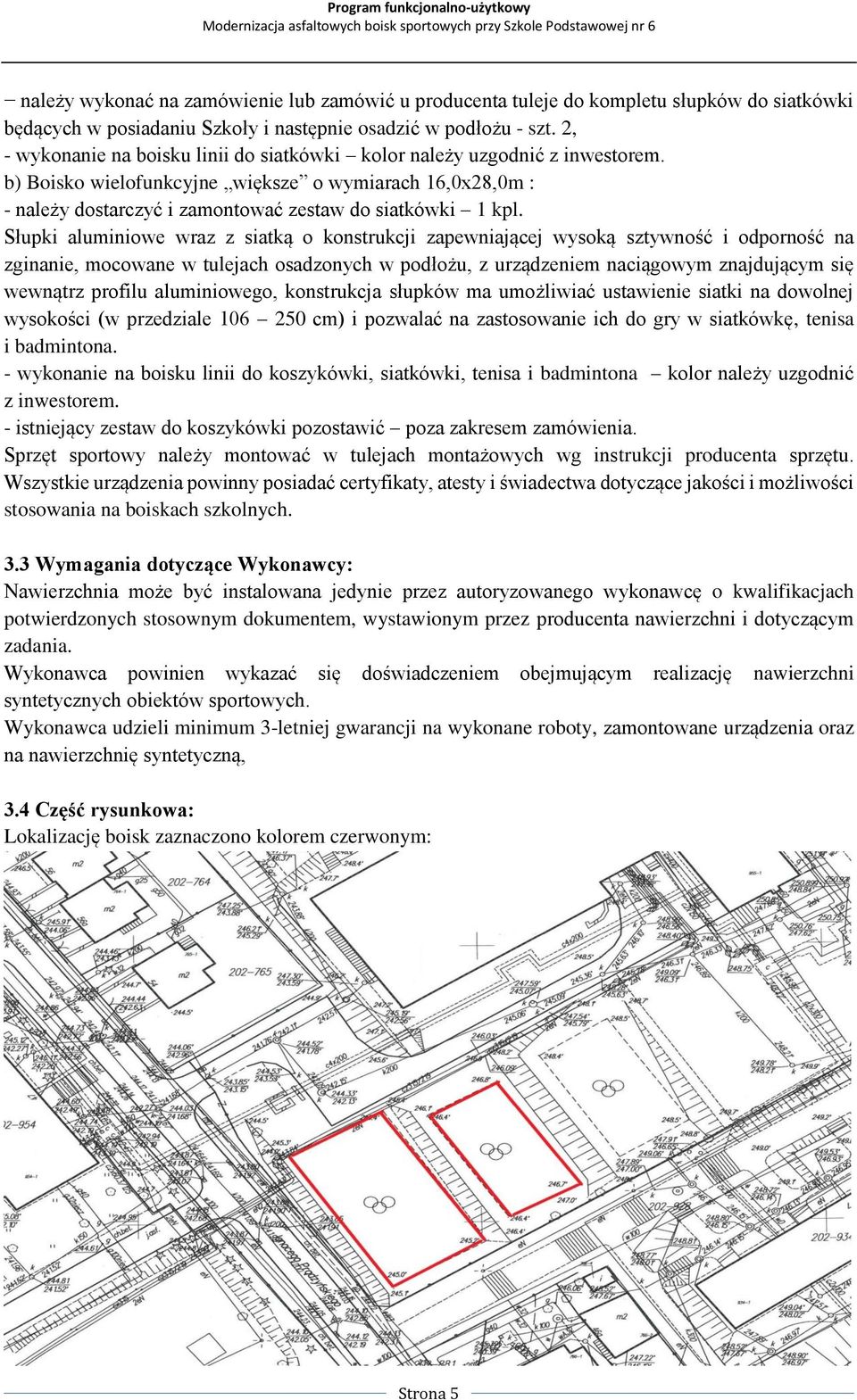

5 należy wykonać na zamówienie lub zamówić u producenta tuleje do kompletu słupków do siatkówki będących w posiadaniu Szkoły i następnie osadzić w podłożu - szt. 2, - wykonanie na boisku linii do siatkówki kolor należy uzgodnić z inwestorem. b) Boisko wielofunkcyjne większe o wymiarach 16,0x28,0m : - należy dostarczyć i zamontować zestaw do siatkówki 1 kpl. Słupki aluminiowe wraz z siatką o konstrukcji zapewniającej wysoką sztywność i odporność na zginanie, mocowane w tulejach osadzonych w podłożu, z urządzeniem naciągowym znajdującym się wewnątrz profilu aluminiowego, konstrukcja słupków ma umożliwiać ustawienie siatki na dowolnej wysokości (w przedziale cm) i pozwalać na zastosowanie ich do gry w siatkówkę, tenisa i badmintona. - wykonanie na boisku linii do koszykówki, siatkówki, tenisa i badmintona kolor należy uzgodnić z inwestorem. - istniejący zestaw do koszykówki pozostawić poza zakresem zamówienia. Sprzęt sportowy należy montować w tulejach montażowych wg instrukcji producenta sprzętu. Wszystkie urządzenia powinny posiadać certyfikaty, atesty i świadectwa dotyczące jakości i możliwości stosowania na boiskach szkolnych. 3.3 Wymagania dotyczące Wykonawcy: Nawierzchnia może być instalowana jedynie przez autoryzowanego wykonawcę o kwalifikacjach potwierdzonych stosownym dokumentem, wystawionym przez producenta nawierzchni i dotyczącym zadania. Wykonawca powinien wykazać się doświadczeniem obejmującym realizację nawierzchni syntetycznych obiektów sportowych. Wykonawca udzieli minimum 3-letniej gwarancji na wykonane roboty, zamontowane urządzenia oraz na nawierzchnię syntetyczną, 3.4 Część rysunkowa: Lokalizację boisk zaznaczono kolorem czerwonym: Strona 5

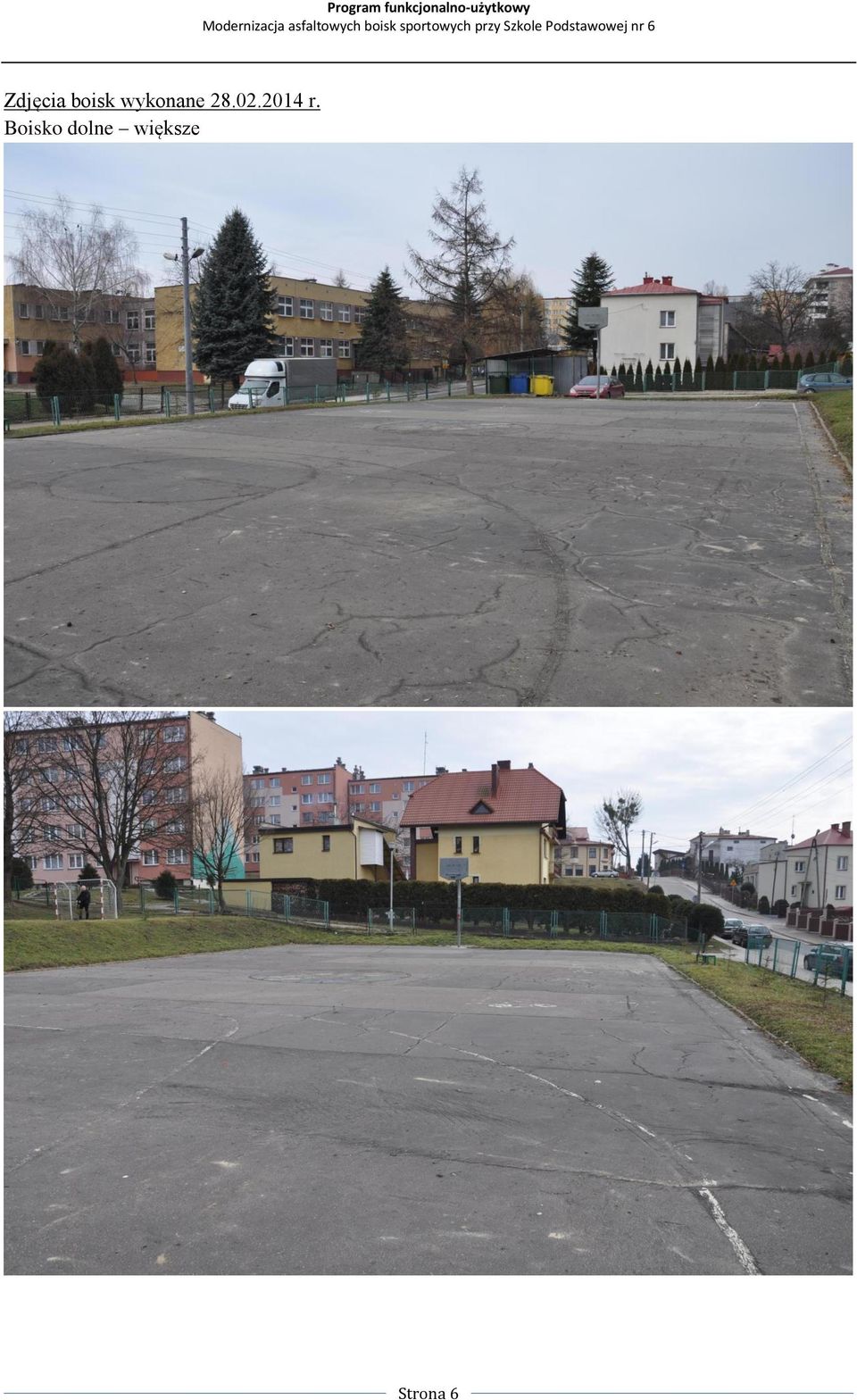

6 Zdjęcia boisk wykonane r. Boisko dolne większe Strona 6

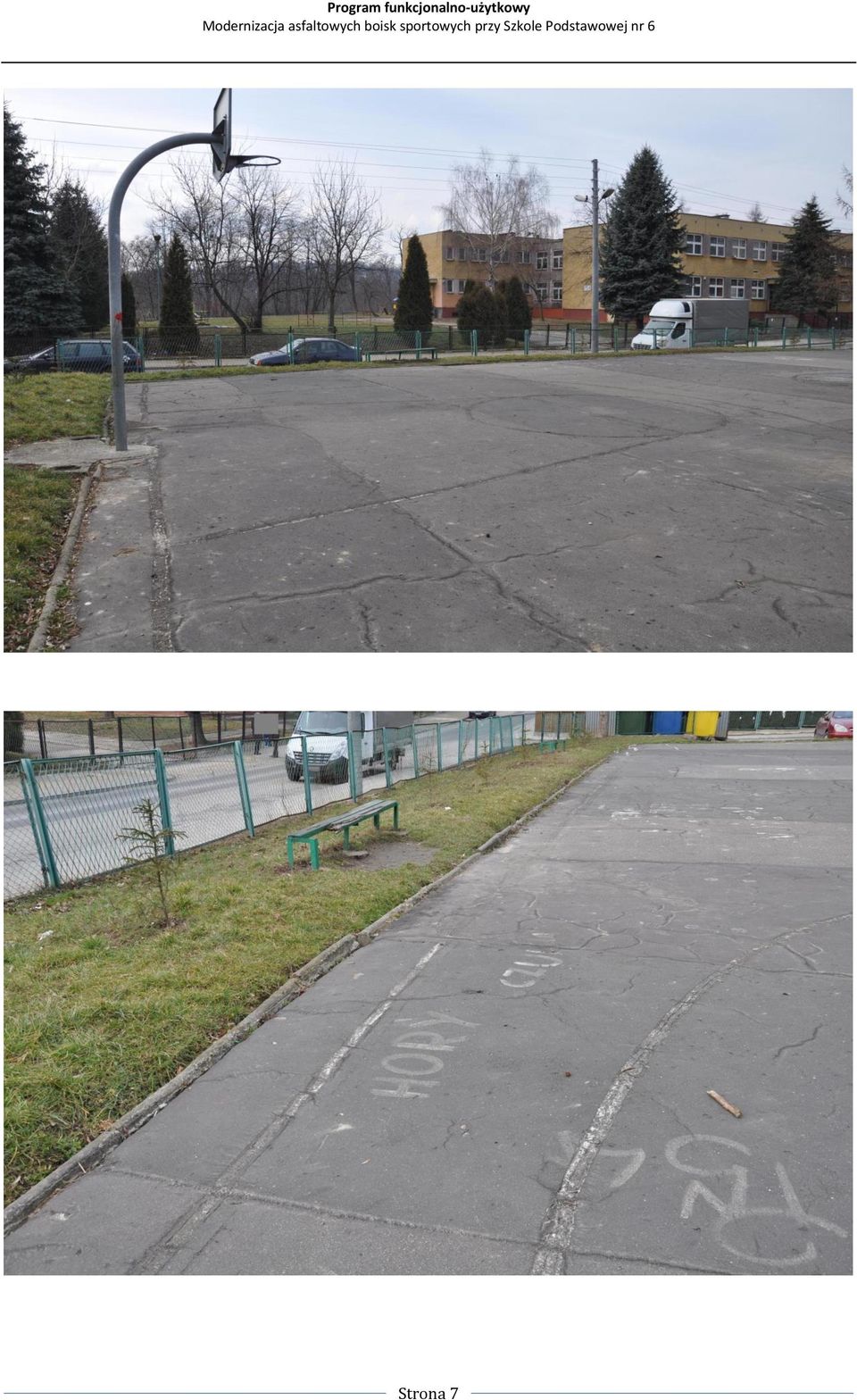

7 Strona 7

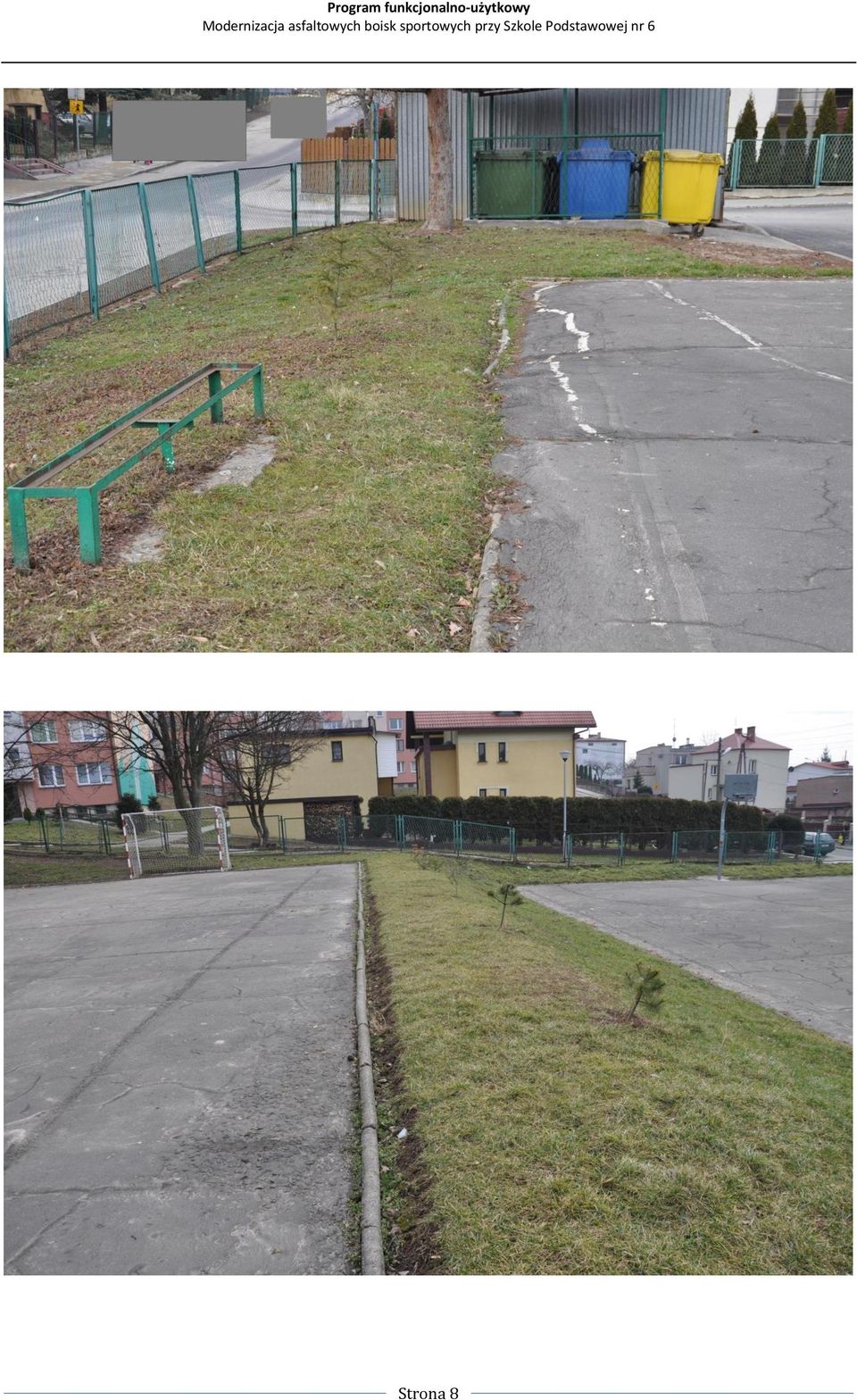

8 Strona 8

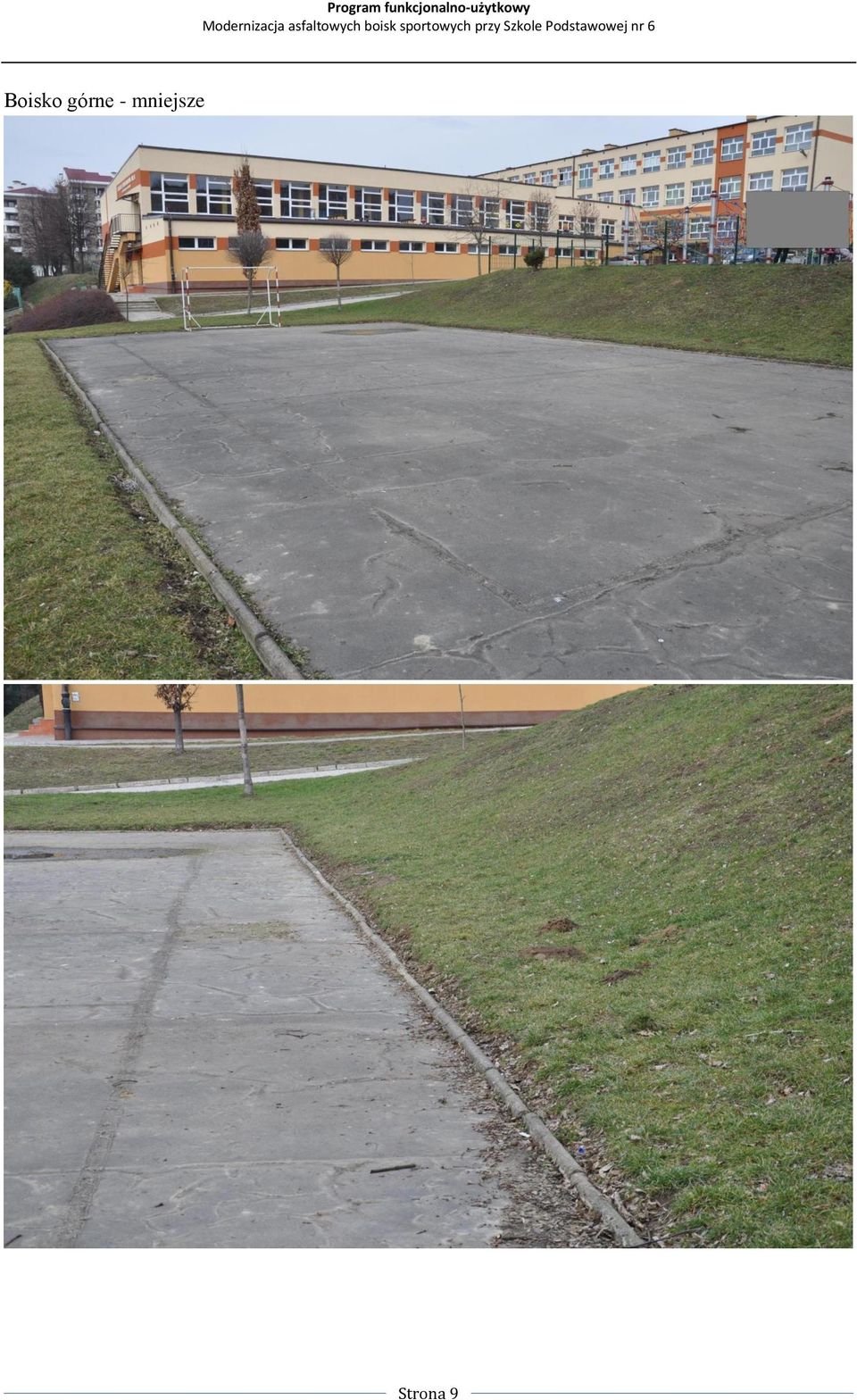

9 Boisko górne - mniejsze Strona 9

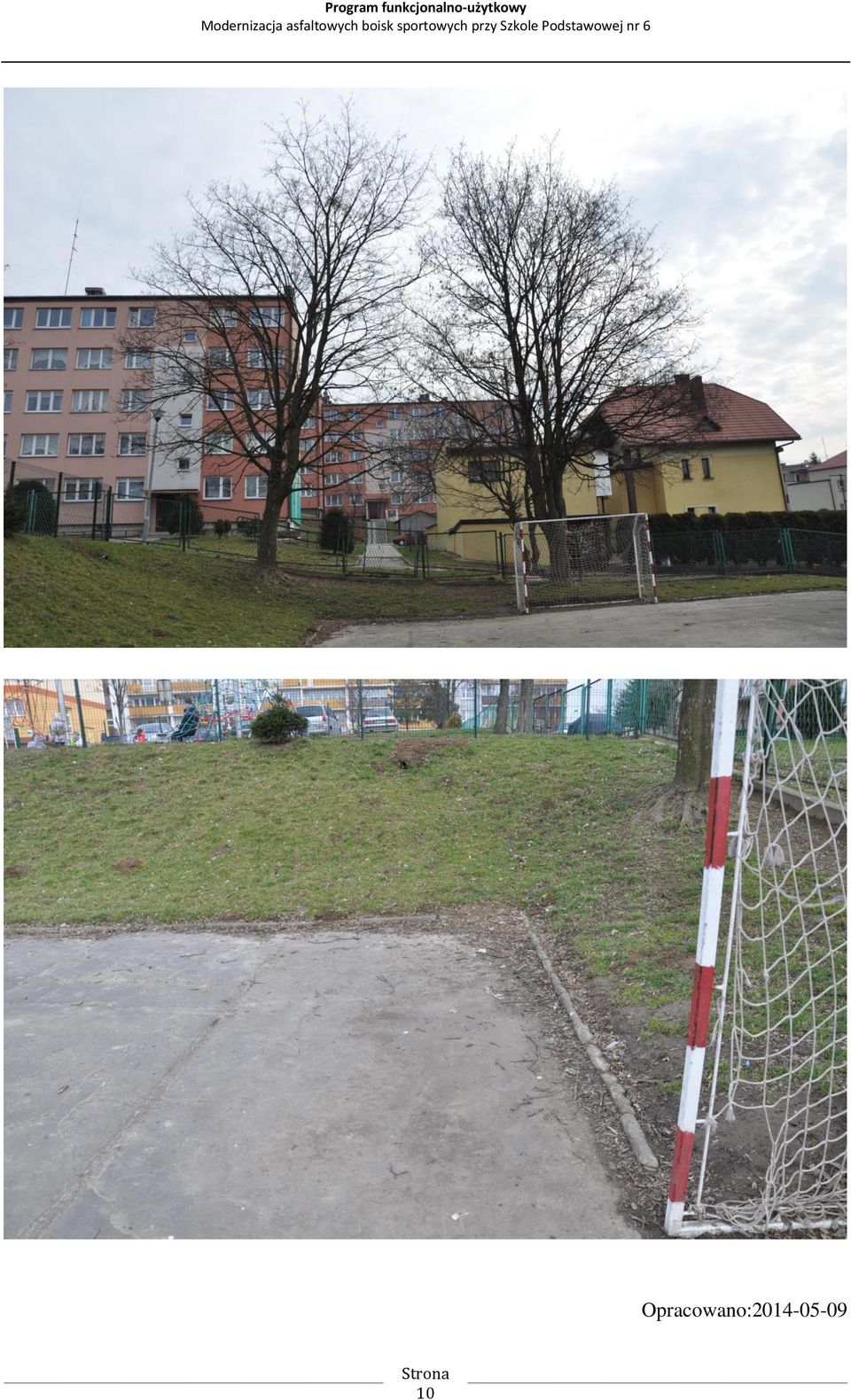

10 Opracowano: Strona 10
