1 Styczniki przemysłowe CTX 3 kompletna oferta do sterowania i ochrony silników Legrand Polska

2 Przegląd aparatury łącznikowej Legrand Doskonała synergia aparatury zabezpieczeniowej i sterującej Sterowanie Styczniki SM 400 Styczniki przemysłowe CTX 3 Wył. nadprądowe S 300 TX 3, DX 3 Ochrona Wył. kompaktowe DPX 3 Wył. powietrzne DMX 3 63 A 125 A 800 A 6300 A In 2

3 Definicje Stycznik przemysłowy: elektryczny łącznik mechanizmowy, przestawiany w sposób inny niż ręczny, o tylko jednym położeniu spoczynkowym styków ruchomych, zdolny do załączania, wyłączania i przewodzenia prądu w normalnych warunkach pracy obwodu, a także przy przeciążeniach. Zastosowania: Budownictwo komercyjne (HVAC, pompy) Przemysł (kompresory, transportery taśmowe) OEM (różnego rodzaju maszyny) Symbol: 3

4 Definicje Normy powiązane: Przemysł: IEC/EN * Główne kategorie użytkowania AC-1: Odbiorniki nieindukcyjne lub o niskiej indukcyjności, piece oporowe (oświetlenie) głównie styczniki 4P Oświetlenie AC-3: Silniki klatkowe: uruchamianie, wyłączanie silników podczas pracy AC-4: Silniki klatkowe: uruchamianie, hamowanie, przesuwanie skokowe AC-6b: Baterie kondensatorów styczniki 3P Silniki * IEC/EN : Styczniki i rozruszniki -- Mechanizmowe styczniki i rozruszniki do silników. IEC/EN : Wyłączniki (w tym wyłączniki silnikowe). Kondensatory 4

5 Oferta styczników przemysłowych CTX 3 w skrócie 5

6 Kompletna oferta dla przemysłu Styczniki 3P i 4P Do 800 A (AC-3) Przekaźniki termiczne Od 0,1A do 800 A (AC-3) Mini styczniki 3P i 4P Od 6 A do 16 A (AC-3) Mini przekaźniki termiczne Od 0,16A do 16 A (AC-3) Akcesoria Styczniki sterujące 6

7 Zakres oferty Styczniki 3- i 4-biegunowe Napięcia sterujące AC i DC Przekaźniki termiczne Akcesoria 7

8 Zakres oferty: styczniki CTX 3 19 wartości prądów znamionowych Od 9 A do 800 A (AC-3) Ponadto Mini styczniki Przekaźniki termiczne (standardowe i różnicowe) Styczniki do baterii kondensatorów Liczba biegunów: 3P i 4P Styki pomocnicze wbudowane: min. 1NO+1NC Napięcia sterujące: Styczniki i przekaźniki: AC 50/60 Hz 24 V, 48 V, 110 V, 230 V, 380 V, 415 V DC 24 V, 48 V Mini-styczniki: 24V AC; 230V AC; 415V AC; 24V DC Akcesoria 8

9 Zakres oferty: mini styczniki CTX 3 Zastosowanie: sterowanie małymi odbiorami (np. silniki <7,5 kw 415 V) Kategorie użytkowania: AC-1: Obciążenia nieindukcyjne lub o małej indukcyjności, piece oporowe AC-3: Silniki klatkowe: rozruch, wyłączenie podczas biegu AC-4: Silniki klatkowe: rozruch, hamowanie przeciwprądowe, nawrót, impulsowanie Prądy znamionowe (AC-3): 6 A 9 A 12 A 16 A Konfiguracja styków: 3NO+1NO lub 3NO+1NC (styczniki 3P) 4NO (styczniki 4P) Napięcia sterujące AC 50/60 Hz: 24 V, 230 V, 415 V DC: 24 V Zaciski Śrubowe Podstawowe cechy, zalety: Małe wymiary Niski pobór mocy Akcesoria: przekaźniki termiczne, blokady mechaniczne, styki pomocnicze, itd 9

10 Zakres oferty: styczniki 3-biegunowe 22 wartości I n (AC-3): 6 A do 800 A CTX 3 mini 6 A 9 A 12 A 16 A CTX A 12 A 18 A 22 A CTX A 40 A CTX A 65 A CTX A 85 A 100 A CTX A 150 A CTX A 225 A CTX A 330 A 400 A CTX A 630 A 800 A 10

11 Zakres oferty: styczniki czterobiegunowe 12 wartości I n (AC-1): 20 A do 900 A CTX 3 mini 20 A CTX 3 40/4P 40 A 60 A CTX 3 85/4P 100 A 135 A CTX 3 225/4P 165 A 250 A 330 A CTX 3 400/4P 420 A 500 A CTX 3 800/4P 750 A 900 A 11

12 Zakres oferty: napięcia sterujące Szeroki wybór napięć sterujących Zarówno AC jak i DC CTX 3 mini 3P & 4P AC: 24V / 230V / 415V DC: 24V CTX 3 3P AC: 24V / 48V / 110V / 230V / 380V / 415V DC: 24V / 48V CTX 3 4P AC: 230V 12

13 Zakres oferty: przekaźniki termobimetalowe W połączeniu ze stycznikiem CTX 3 3P i CTX 3 mini, przekaźniki zapewniają ochronę silników przed skutkami przeciążeń, zbyt długich rozruchów czy zablokowania wirnika. Zakres prądów od 0,1 A do 800 A 13

14 Zakres oferty: akcesoria Mostek łączeniowy (do blokady mechanicznej) Blokada mechaniczna Blok 2 styków pomocniczych 1NO+1NC - boczny Blok 4 styków pomocniczych - frontowy Blok 2 styków pomocniczych - frontowy Styczniki CTX 3 mini Przekaźnik termiczny Możliwy montaż niezależny Osłona czołowa 14

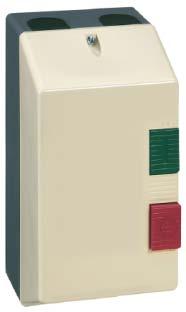

15 Zakres oferty: akcesoria Cewki zapasowe Moduły przeciwprzepięciowe Moduły czasowe 1-30 s Układ zdalnego resetu przekaźników Obudowy zestawów rozruchowych do 22 A 15

16 Zakres oferty: moduły kondensatorowe Tylko 3 numery katalogowe zamiast 21 w dotychczasowej ofercie dla CTX 3 od 9 do 40 A dla CTX 3 od 50 do 65 A dla CTX 3 od 75 do 100 A (niezależnie od napięcia sterującego) + do zastosowania w aplikacjach od 9,7 do 62 kvar ( V) Tabela doboru stycznik + moduł dostępna w broszurze CTX 3 -MPX 3 16

17 Zakres oferty: styczniki sterujące Zastosowanie: sterowanie obwodem cewki styczników o dużych prądach znamionowych (sterowanie dużymi odbiorami) Kategoria użytkowania AC14 (obciążenie < 72 VA ) AC15 (obciążenie > 72 VA) Konfiguracja styków: 4 NO 3 NO + 1 NC 2 NO + 2 NC Możliwość montażu standardowych bloków styków pomocniczych Napięcia sterujące AC 50/60Hz: 24 V, 48 V, 110 V, 230 V, 400 V DC: 24 V, 48 V przykład: WYJŚCIE Z PLC 24 V Stycznik sterujący Stycznik 50 A Silnik 22 kw 415 V 17

18 Dane techniczne Parametry elektryczne Trwałość łączeniowa i mechaniczna Koordynacja pracy 18

19 Dane techn.: parametry elektryczne CTX 3 Napięcie znamionowe łączeniowe (U e ): 690 V Napięcie znamionowe izolacji (U i ): 690 V 1000 V 3P 6A 22A 32A 800A 4P 20A 60A 100A 900A Częstotliwość znamionowa: 50/60 Hz Napięcie znam. udarowe wytrzymywane (U imp ): 6 kv 8 kv 3P 6A 22A 32A 800A 4P 20A 60A 100A 900A 19

20 Dane techn.: parametry przekaźników term. Przekaźniki termiczne od 0,1A do 800 A Napięcie znamionowe łączeniowe (U e ): 690 V Napięcie znamionowe izolacji (U i ): 690 V Częstotliwość znamionowa: 50/60 Hz Napięcie znam. udarowe wytrzymywane (U imp ): 6 kv 6kV 8kV 20

21 Dane techn.: parametry przekaźników term. Ochrona: Typ standardowy : - Zabezpieczenie w 3 fazach oparte o termobimetal Typ różnicowy: - Parametry przekaźnika standard.+ zabezpieczenie przed pracą niepełnofazową Klasa zadziałania wyzwalaczy 10A Czas wyzwalania Czas wyzwalania Typ różnicowy ma krótszy czas zadziałania Krotność nastawy prądowej xin [A] Krotność nastawy prądowej xin [A] 21

22 Dane techn.: trwałość mech. i łączeniowa Wysoka trwałość mechaniczna Do 15 millionów operacji (CTX 3 9 A) Wysoka trwałość łączeniowa Do 2,5 miliona operacji łączeniowych (CTX 3 9 A) Maksymalna liczba operacji łączeniowych na godzinę: 1800 : CTX 3 3P 100 A i CTX 3 4P 130 A 1200 : CTX 3 3P 130 A i CTX 3 4P 165 A 10 6 wytrzymałość bezpieczeństwo niezawodność 22

23 Dane techn.: koordynacja typ 2 Koordynacja typ 2 - niezbędna w przypadku aplikacji POWER Tabele dostępne w dokumentacji technicznej Iq: 10 ka do 15 ka 400 V 50 Hz Iq: 36 ka do 50 ka 400 V 50 Hz Iq: 50 ka 400 V 50 Hz Koordynacja typ 2 zgodnie z IEC/EN Typ 1 Ani stycznik, ani rozrusznik nie spowodują zagrożenia dla ludzi i instalacji i nie mogą być dopuszczone do dalszej pracy bez naprawy i wymiany części. Typ 2 Ani stycznik, ani rozrusznik nie spowodują zagrożenia dla ludzi lub instalacji i będą nadawać się do dalszego użytkowania. Typ 3 Uszkodzenia lub błędne ustawienie nie są dopuszczalne. Musi być w stanie zrestartować się niezwłocznie po naprawie usterki. Nie są wymagane żadne specjalne środki ostrożności. 23

24 Układy rozruchowe: koordynacja typ 2 Idealne połączenie gwarantujące niezawodność Układy rozruchu bezpośredniego MPX 3 Wyłącznik silnik. CTX 3 Stycznik + + CTX 3 Stycznik Przekaźnik termiczny 24

25 Układy rozruchowe: koordynacja typ 2 Konfiguracja 1 Konfiguracja 2 DX 3 DPX 3 MPX 3 CTX 3 CTX 3 Zwarcie Przekaźnik 25

26 Zalety Czytelne oznakowanie Wbudowane styki pomocnicze Niski pobór mocy 26

27 Zalety: czytelne oznakowanie Czytelne oznakowanie: Zasilanie cewki Zaciski górne (dopływ) Prąd łączeniowy Wielkość wymiarowa (gabaryt) Zaciski dolne (odpływ) Styki pomocnicze 27

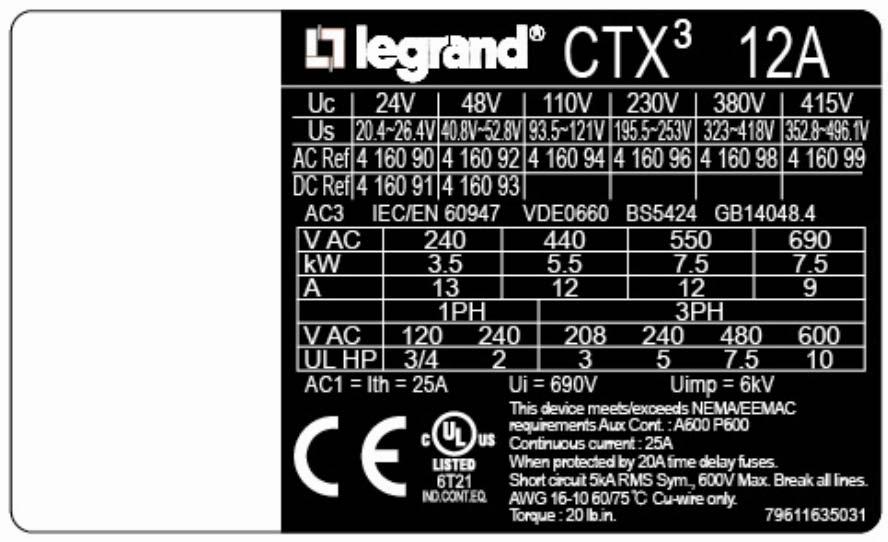

28 Zalety: czytelne oznakowanie Zakres napięć zasilających umieszczony na tabliczce znamionowej U c : napięcie znamionowe U s : napięcie łączeniowe Nr ref. podawany jest w wierszu z rodzajem napięcia sterującego AC lub DC 28

29 Zalety: wbudowane styki pomocnicze Wbudowane styki pomocnicze: Styk NC każdego stycznika odzwierciedla stan styków głównych. Zgodność z IEC CTX 3 3P 9 A do 22 A: 1NO+1NC CTX 3 3P 32 A do 800 A: 2NO+2NC (blok 1NO+1NC po obu stronach stycznika) 29

30 Zalety: niski pobór mocy Cewki o niskim poborze mocy Znaczna redukcja mocy rozproszonej i prądów rozruchowych 29 VA 2 VA 9 VA 13 VA 18 VA Wartości w stanie załączenia dla: 230 V 50/60 Hz 30

31 Montaż i oprzewodowanie Kompaktowa konstrukcja Prosty i szybki montaż Łatwe oprzewodowanie 31

32 Kompaktowa konstrukcja Małe wymiary zewnętrzne & niewielka głębokość Styczniki CTX 3 pozwalają na optymalne wykorzystanie miejsca w obudowie przemysłowej lub rozdzielnicy 32

33 Szybki i prosty montaż Montaż na wsporniku TH 35 poprzez zatrzaśnięcie Montaż na płycie przy pomocy wkrętów mocujących 1 2 Przykład: montaż stycznika CTX 3 mini DC na TH 35 33

34 Łatwe oprzewodowanie Przyłączanie cewki: zaciski górne i dolne zaciski przyłączeniowe górne zaciski A1 i A2 zaciski A1 A2 Przykład : stycznik CTX 3 22 zaciski przyłączeniowe dolne 34

35 Łatwe oprzewodowanie Zaciski kompatybilne z różnego rodzaju końcówkami kablowymi Zaciski klatkowe dla CTX3 >65 A Zaciski śrubowe Przykład: CTX 3 3P 65 A 35

36 Łatwe oprzewodowanie: rodzaje zacisków Rodzaje zacisków styczników CTX 3 Do 40 A: śrubowe Od 50 A do 150 A: klatkowe (tylko dla styczników 3P) Od 50 A do 150 A: śrubowe Powyżej150 A: śrubowe 36

37 Łatwe oprzewodowanie: rodzaje zacisków Rodzaje zacisków przekaźników RTX 3 40: śrubowe (typ standardowy i różnicowy) RTX A: klatkowe (tylko typ różnicowy) RTX 3 65A -150A śrubowe (tylko typ standardowy) RTX 3 225A A: śrubowe (tylko typ różnicowy) 37

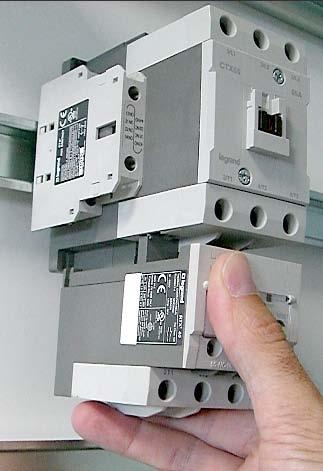

38 Prosty i szybki montaż Szybki montaż przekaźnika i stycznika CTX 3 dotyczy całej oferty styczników clip Włóż 2 klipsy przekaźnika w podstawę CTX 3 Włóż przyłącza przekaźnika do zacisków CTX Dokręć śruby zacisków przyłączeniowych 38

39 Prosty i szybki montaż Szybki i prosty montaż MPX 3 i CTX 3 MPX 3 Łącznik CTX 3 mini Podstawa montażowa 39

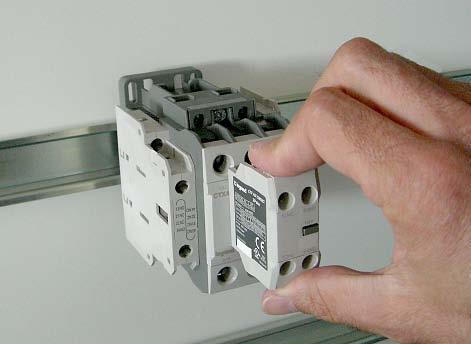

40 Prosty i szybki montaż - akcesoria Montaż zatrzaskowy bloków styków pomocniczych Dostępne konfiguracje zestyków: 2 NO 2 NC 1 NO + 1 NC 4 NO 3 NO + 1 NC 2 NO + 2 NC 1 NO + 3 NC 4 NC Wspólne bloki styków pomocniczych frontowych dla CTX 3 3P i 4P 40

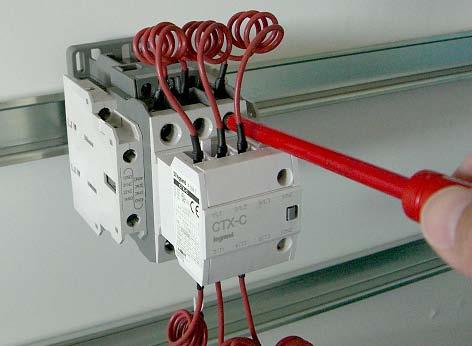

41 Prosty i szybki montaż - akcesoria Moduł kondensatorowy montaż i przyłączanie 1 2 styk pomocniczy 1NO 3 4 tabela doboru dostępna w broszurze 41

42 Prosty i szybki montaż - akcesoria Moduły czasowe montaż bezpośrednio do stycznika Regulacja: 1 s 30 s Zastosowanie: rozruszniki gwiazda-trójkąt, wentylatory, itp 42

43 Prosty i szybki montaż - akcesoria Blokada mechaniczna (przykład na stycznikach 4P) Element łączący zblokowane styczniki (montaż po tylnej stronie styczników) Blokada mechaniczna dla styczników 3P posiada wbudowane styki pomocnicze 2 NO 43

44 Certyfikacja 44

45 Certyfikacja Deklaracje Normy powiązane: IEC/EN IEC/EN IEC/EN UL508 GB14048 Dopuszczenia: 45
