Licznik energii z certyfikatem MID

Transkrypt

1 Licznik energii z certyfikatem MID A Dioda sygnalizacyjna pomiaru: 0,1 Wh = 1 impuls B Przyciski programowania i pomiaru Dane techniczne Urządzenie do montażu na szynie EN Klasa ochronności II II klasa ochronności jest gwarantowana wyłącznie, jeśli produkt zainstalowano w rozdzielnicy z odpowiednią pokrywą przednią. Kategoria przepięcia: III Klasa dokładności B zgodnie z normami EN , EN Urządzenie spełnia wymagania następujących Dyrektyw Europejskich: 2004/22 EC: Urządzenia pomiarowe Normy: EN Urządzenia do pomiarów energii elektrycznej (prądu przemiennego) Część 1: Wymagania ogólne, badania i warunki badań. Urządzenia do pomiarów (klas A, B i C). EN Urządzenia do pomiarów energii elektrycznej (prądu przemiennego) Część 3: Wymagania szczegółowe. Liczniki statyczne energii czynnej (klas A, B i C) 2006/95 EC: Dyrektywa niskiego napięcia 2004/108 EC: Dyrektywa EMC Normy: EN A1 + A2 i EN , -3, -4, -5, -6, -12 Wejścia Linia trójfazowa, 4 przewodowa Napięcia znamionowe: 3 x 190/328 3 x 277/480 V~ Pobór energii na wejściu napięciowym: 1 VA (na fazę) Zakres częstotliwości: Hz Minimalny prąd, Imin: 0,05 A Prąd znamionowy, Iref: 10 A Prąd maksymalny, Imax: 63 A Pobór energii na wejściu prądowym: 0,5 VA (na fazę) Zasilanie obwodów pomocniczych z obwodu pomiarowego (samozasilanie)

2 Warunki środowiskowe Miernik wewnętrzny Stopień zanieczyszczenia 2 Temperatura magazynowania: -25 C 60 C Zakres temperatur pracy: -25 C 55 C Temperatura znamionowa: 23 C ± 2 C Wilgotność względna: 95% bez kondensacji Stopień ochrony (EN 60529): IP51 (przód), IP20 zaciski, (IP51, jeśli miernik jest montowany w rozdzielnicy IP51) Maks. straty mocy: 5 W (przy bilansie termicznym rozdzielnicy) Komunikacja RS485 Add: Adres komunikacyjny Baud: szybkość transmisji, programowalna, BPS Par: Bit parzystości, brak parzysty nieparzysty Moc średnia Średni czas dla mocy wybierany z zakresu: 5, 8, 10, 15, 20, 30, 60 minut Miejsca do plombowania

3 CodE CrC time baud Addr PAr Podłączenie none EVEn odd Znaczenie Hasło Oprogramowanie CRC Czas integracji mocy średniej Szybkość transmisji Adres komunikacyjny Bit parzystości Brak Parzysty Nieparzysty Programowanie Hasło = 1000 (niezmienne) Czas integracji mocy średniej Adres Szybkość transmisji Bit parzystości

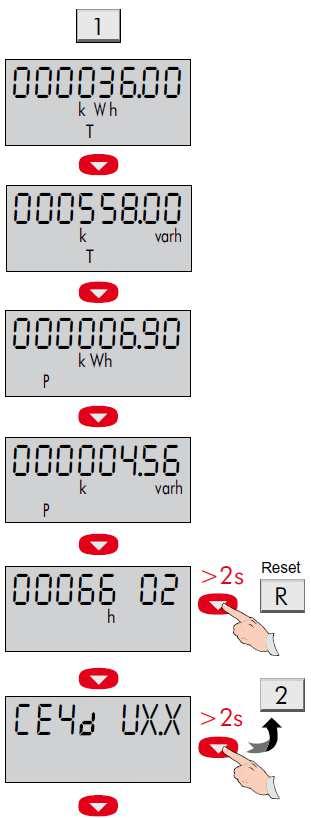

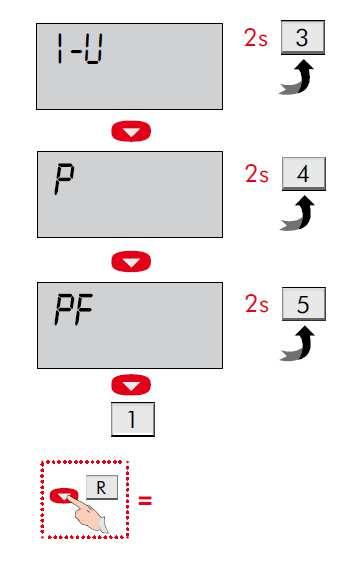

4 Odczyt mierzonych wartości Energia czynna zmierzona na zaciskach wejściowych urządzenia (400 V, 63 A) Całkowita energia bierna Częściowa dodatnia energia czynna Częściowa dodatnia energia bierna Czas pracy licznika Etykieta danych Menu napięć i prądów Menu mocy Współczynnik mocy Aby wykonać Reset, przytrzymaj przycisk przez 2 sekundy

5 Odczyt mierzonych wartości Czas integracji średniej mocy Prąd L1 Protokół komunikacyjny Prąd L2 Adres komunikacyjny Prąd L3 Szybkość transmisji Napięcie fazowe L1-N Bit parzystości Napięcie fazowe L2-N Oprogramowanie CrC Napięcie fazowe L3-N Napięcie międzyfazowe L1-L2 Napięcie międzyfazowe L2-L3 Napięcie międzyfazowe L2-L3

6 Odczyt mierzonych wartości Całkowita moc czynna Współczynnik mocy L = IND C = POJ Moc czynna fazy L1 Częstotliwość Moc czynna fazy L2 Moc czynna fazy L3 Całkowita moc bierna Moc bierna fazy L1 Moc bierna fazy L2 Moc bierna fazy L3 Całkowita moc pozorna Zapotrzebowanie na moc czynną Maksymalne zapotrzebowanie na moc czynną

7 Wyświetlane błędy Błąd odczytu Symbol na wszystkich wyświetlanych ekranach oznacza niewiarygodny odczyt wartości mierzonych. Wyślij urządzenie do producenta Symbol oznacza błąd odczytu podczas wyzwalania nastaw. Wyłącz i ponownie włącz licznik, zweryfikuj dane nastaw. Naciśnij przycisk, odczytaj wartość energii i wyślij urządzenie do producenta. Błąd odczytu podczas wyzwalania stałych metrologicznych i kalibracyjnych. Wyłącz i ponownie włącz licznik. Jeśli problem pozostaje, wyślij urządzenie do producenta. Instrukcje bezpieczeństwa Ten produkt powinien być instalowany przez wykwalifikowany personel. Nieodpowiednia instalacja i użycie może grozić porażeniem lub pożarem. Przed przystąpieniem do instalacji przeczytaj instrukcję i zastosuj się do wymagań dotyczących miejsca montażu. Nie otwieraj, nie demontuj, nie modyfikuj urządzenia, jeśli takie czynności nie są określone w instrukcji. Wszystkie produkty Legranda powinny być naprawiane przez przeszkolony i zatwierdzony personel firmy Legrand. Jakiekolwiek nieautoryzowane otwarcie lub naprawa urządzenia całkowicie unieważnia wszystkie postanowienia gwarancyjne. Używaj akcesoriów wyłącznie firmy Legrand. Przed instalacją produktu porównaj tabliczkę znamionową z parametrami zasilania (napięcie, prąd, częstotliwość). Nie używaj ostrych narzędzi (takich jak śrubokręt) do wciskania przycisków na mierniku. ZMIENNE PROTOKÓŁ KOMUNIKACYJNY Adresy danych Poniższa tabela określa informacje na temat pomiarów.

8 Adres Typ danych Opis Jednostka 0x1000 Long Faza 1 : napięcie fazowe mv 0x1002 Long Faza 2 : napięcie fazowe mv 0x1004 Long Faza 3 : napięcie fazowe mv 0x1006 Long Faza 1 : prąd ma 0x1008 Long Faza 2 : prąd ma 0x100a Long Faza 3 : prąd ma 0x100c Long 0 0x100e Long Napięcie międzyfazowe : L1-L2 mv 0x1010 Long Napięcie międzyfazowe : L2-L3 mv 0x1012 Long Napięcie międzyfazowe : L3-L1 mv 0x1014 Long 3-fazowo : moc czynna W / 100 0x1016 Long 3-fazowo : moc bierna var / 100 0x1018 Long 3-fazowo : moc pozorna VA / 100 0x101a WORD 3-fazowo : znak mocy czynnej (2) 0x101b WORD 3-fazowo : znak mocy biernej (2) 0x101c Long 3-fazowo : całkowita dodatnia energia czynna kwh / 100 przykład 123,45 kwh Wartość x101e Long 3 fazowo : całkowita dodatnia energia bierna kvarh / 100 przykład 123,78 kwh Wartość x1020 Long Dla przyszłych zastosowań 0x1022 Long Zegar operacyjny Sek. 0x1024 WORD 3-fazowo : współczynnik mocy 1 / 100 0x1025 WORD 3-fazowo : rodzaj współczynnika mocy (poj lub ind) (1) 0x1026 WORD Częstotliwość Hz / 10 0x1027 Long 3-fazowo : średnia moc W / 100 Przykład 1,2 kw Wartość x1029 Long 3-fazowo : maksymalne zapotrzebowanie mocy W / 100 Przykład 1,2 kw Wartość x102b WORD Licznik czasu mocy średniej Minuty 0x102c Long Faza 1 : moc czynna W / 100 (zobacz 1027) 0x102e Long Faza 2 : moc czynna W / 100 (zobacz 1027) 0x1030 Long Faza 3 : moc czynna W / 100 (zobacz 1027) 0x1032 WORD Faza 1 : znak mocy czynnej (2) 0x1033 WORD Faza 2 : znak mocy czynnej (2) 0x1034 WORD Faza 3 : znak mocy czynnej (2) 0x1035 Long Faza 1 : moc bierna var / 100 (zobacz 1027) 0x1037 Long Faza 2 : moc bierna var / 100 (zobacz 1027) 0x1039 Long Faza 3 : moc bierna var / 100 (zobacz 1027) 0x103b WORD Faza 1 : znak mocy biernej (2) 0x103c WORD Faza 2 : znak mocy biernej (2) 0x103d WORD Faza 3 : znak mocy biernej (2) 0x103e Long 3-fazowo : częściowa dodatnia energia czynna kwh / 100 (zobacz 101c) 0x1040 Long 3-fazowo : częściowa dodatnia energia bierna kvarh / 100 (zobacz 101c) 0x1042 Long 0 W / 100 (zobacz 101c) 0xc8 WORD Reset parametrów (3) 0300 WORD Identyfikator urządzenia 0x77

9 PROTOKÓŁ KOMUNIKACYJNY (1) : PF = 0 lub 1 1 : ind 2 : poj (2) : dodatnie 1 : ujemne (3) TYLKO DO ZAPISU 0x01 : reset częściowej energii czynnej 0x02 : reset częściowej energii biernej 0x08 : reset zegara operacyjnego 0x10 : reset maksymalnego zapotrzebowania na moc Przykład Adres Typ danych Opis Jednostka 0x1000 Long Faza 1 : napięcie fazowe mv Adres 1000: 3 Adres 1001: Faza 1, Napięcie fazowe: 3 x = mv
