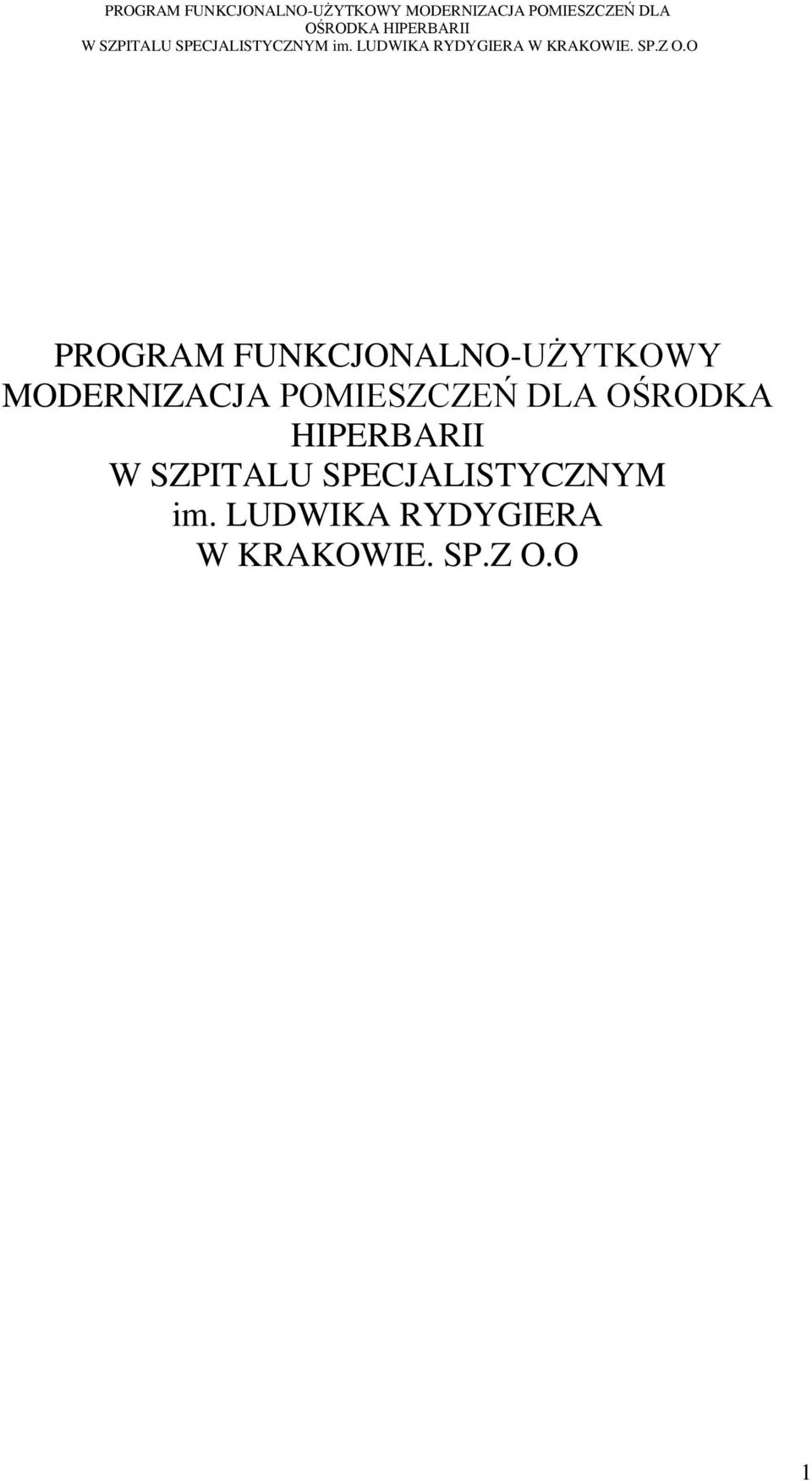

1 PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJA POMIESZCZEŃ DLA OŚRODKA HIPERBARII PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJA POMIESZCZEŃ DLA OŚRODKA HIPERBARII W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 1

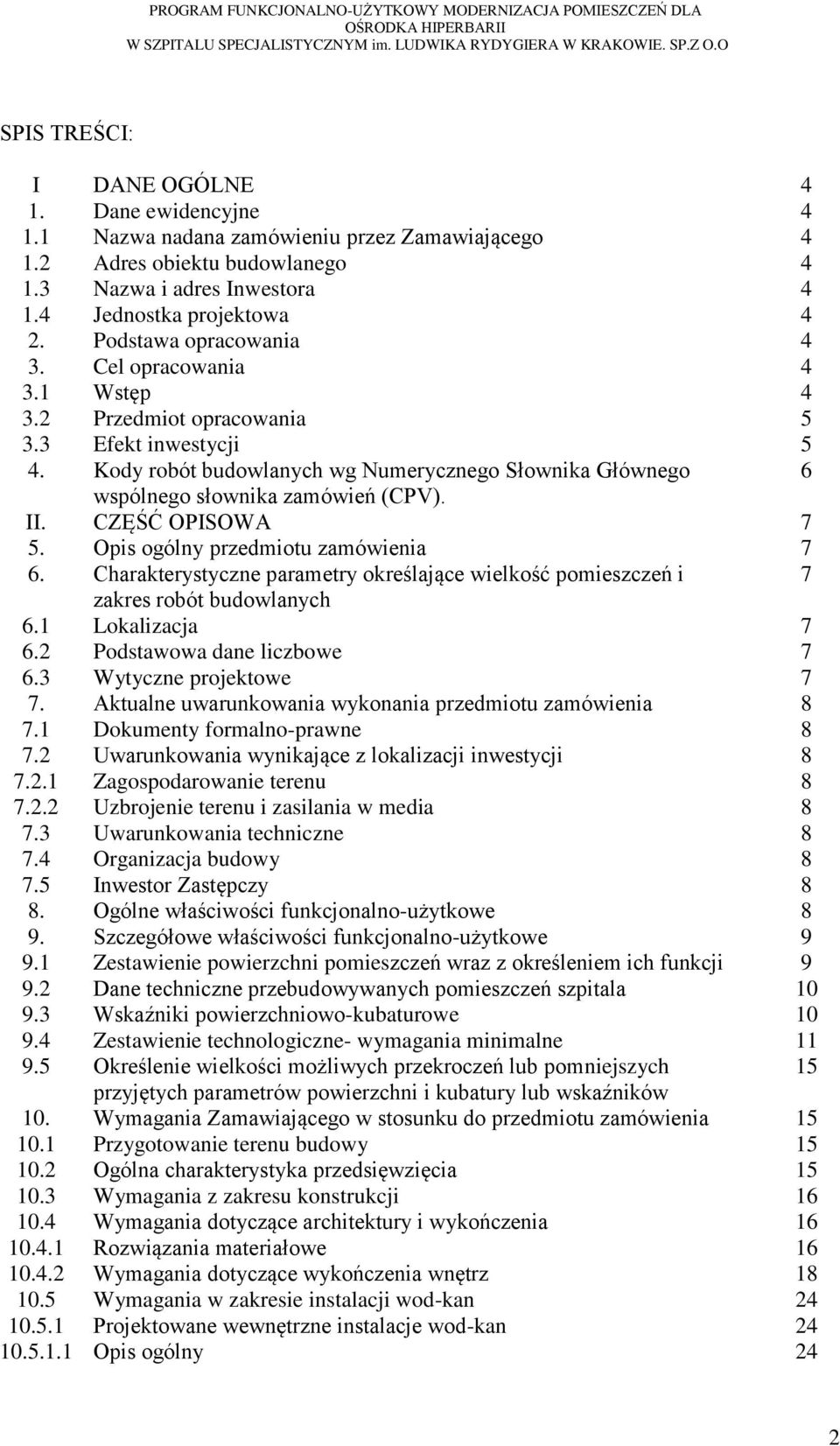

2 PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJA POMIESZCZEŃ DLA OŚRODKA HIPERBARII SPIS TREŚCI: I DANE OGÓLNE 4 1. Dane ewidencyjne Nazwa nadana zamówieniu przez Zamawiającego Adres obiektu budowlanego Nazwa i adres Inwestora Jednostka projektowa 4 2. Podstawa opracowania 4 3. Cel opracowania Wstęp Przedmiot opracowania Efekt inwestycji 5 4. Kody robót budowlanych wg Numerycznego Słownika Głównego 6 wspólnego słownika zamówień (CPV). II. CZĘŚĆ OPISOWA 7 5. Opis ogólny przedmiotu zamówienia 7 6. Charakterystyczne parametry określające wielkość pomieszczeń i 7 zakres robót budowlanych 6.1 Lokalizacja Podstawowa dane liczbowe Wytyczne projektowe 7 7. Aktualne uwarunkowania wykonania przedmiotu zamówienia Dokumenty formalno-prawne Uwarunkowania wynikające z lokalizacji inwestycji Zagospodarowanie terenu Uzbrojenie terenu i zasilania w media Uwarunkowania techniczne Organizacja budowy Inwestor Zastępczy 8 8. Ogólne właściwości funkcjonalno-użytkowe 8 9. Szczegółowe właściwości funkcjonalno-użytkowe Zestawienie powierzchni pomieszczeń wraz z określeniem ich funkcji Dane techniczne przebudowywanych pomieszczeń szpitala Wskaźniki powierzchniowo-kubaturowe Zestawienie technologiczne- wymagania minimalne Określenie wielkości możliwych przekroczeń lub pomniejszych 15 przyjętych parametrów powierzchni i kubatury lub wskaźników 10. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia Przygotowanie terenu budowy Ogólna charakterystyka przedsięwzięcia Wymagania z zakresu konstrukcji Wymagania dotyczące architektury i wykończenia Rozwiązania materiałowe Wymagania dotyczące wykończenia wnętrz Wymagania w zakresie instalacji wod-kan Projektowane wewnętrzne instalacje wod-kan Opis ogólny 24 2

3 PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJA POMIESZCZEŃ DLA OŚRODKA HIPERBARII Instalacja wodociągowa Instalacja p.poż Kanalizacja sanitarna Wyposażenie i montaż przyborów i urządzeń sanitarnych Zabezpieczenia ognioochronne Uwagi ogólne Wymagania w zakresie instalacji centralnego ogrzewania Instalacja centralnego ogrzewania Próba ciśnieniowa i płukanie zładu, izolacja i barwienie rurociągów Uwagi końcowe Wymagania w zakresie wentylacji mechanicznej i klimatyzacji Wymagania w zakresie instalacji gazów medycznych Wymagania dotyczące instalacji elektrycznych Wymagania dotyczące sieci teletechnicznych Instalacja sieci telefonicznych Instalacja sieci komputerowej Instalacja sygnalizacji pożarowej Rozwiązania funkcyjno-technologiczne Wymagania dotyczące przygotowania terenu Uwagi ogólne Charakterystyka komory hiperbarycznej Ogólne warunki wykonania i odbioru robót projektowych i 34 budowlanych 11.1 Zakres prac projektowych Warunki odbioru prac projektowych Wymagania ogólne odbioru robót budowlanych Ogólne wymagania dotyczące robót Wymagania dotyczące właściwości wyrobów i materiałów 35 budowlanych oraz urządzeń 11.6 Wymagania dotyczące wykonania robót Dokumentacja budowy Odbiory Podstawa płatności Ochrona środowiska w czasie wykonania robót Dokumenty odniesienia 39 III CZĘŚĆ INFORMACYJNA Informacje ogólne Dokumenty administracyjno-techniczne Prace projektowe Istniejące opracowania projektowe 40 IV. PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTEM I 41 WYKONANIEM ZAMÓWIENIA 13. Przepisy związane 41 V. ZAŁACZNIKI Rysunki 41 3

4 PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJA POMIESZCZEŃ DLA OŚRODKA HIPERBARII I. DANE OGÓLNE 1. Dane ewidencyjne: 1.1 Nazwa nadana zamówieniu przez Zamawiającego: Modernizacja pomieszczeń szpitalnych w seg. B-1 poziomie -1 i -2 dla Ośrodka Hiperbarii. 1.2 Adres obiektu budowlanego: os. Złotej Jesieni Kraków 1.3 Nazwa i adres Inwestora: Szpital Specjalistyczny im. Ludwika Rydygiera w Krakowie sp z o.o. os. Złotej Jesieni Karków 1.4 Jednostka projektowa Dział Infrastruktury Szpitalnej 2. Podstawa opracowania: - Rozporządzenie Ministra Infrastruktury z dn r (Dz. U. z 2004r nr 202 poz z póź. zm.) w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz program funkcjonalno-użytkowy. - wizja lokalna. - uzgodnienia z użytkownikiem - obowiązujące normy i przepisy. 3. Cel opracowania: 3.1Wstęp Szpital Specjalistyczny im. Ludwika Rydygiera w Krakowie sp. z o.o. jest wieloprofilowym i wysokospecjalistycznym podmiotem medycznym udzielającym świadczeń zdrowotnych w większości rodzajów świadczeń kontraktowanych przez Narodowy Fundusz Zdrowia. Jest jednym z największych szpitali w Małopolsce, posiada 597 łóżek. Posiada 22 oddziały w pełnym przekroju specjalizacji, na których w ostatnich latach hospitalizowanych jest corocznie ok pacjentów, oraz zespół przyszpitalnych poradni specjalistycznych obsługujących rocznie ok pacjentów ambulatoryjnych. Misją Szpitala jest kompleksowe i na wysokim poziomie jakości zaspokajanie najbardziej złożonych potrzeb zdrowotnych pacjentów, przy zastosowaniu wysokospecjalistycznych technologii diagnostycznych i leczniczych oraz przy uwzględnieniu wysokiej efektywności wykorzystania posiadanych zasobów kadrowych i rzeczowych. 4

5 PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJA POMIESZCZEŃ DLA OŚRODKA HIPERBARII 3.2 Przedmiot opracowania Przedmiotem opracowania jest program funkcjonalno-użytkowy stanowiący załącznik SIWZ do przetargu na wykonanie dokumentacji budowlanej, dokumentacji powykonawczej, robot budowlanych wraz z dostawą montażem i uruchomieniem komory hiperbarycznej w wybranych pomieszczeniach w szpitalu. Załącznikiem do części opisowej programu funkcjonalno-użytkowym jest rzut adaptacji pomieszczeń z przeznaczeniem na komorę hiperbaryczną. Niniejszy program w sposób ogólny opisuje wymagania i oczekiwania Zamawiającego stawiane przedmiotowej inwestycji polegającej na opracowaniu dokumentacji budowlanej i wykonania robót budowlanych na jej podstawie oraz dostarczenie i uruchomienia komory hiperbarycznej. Wykonawca w ramach realizacji zadania powinien zweryfikować zaproponowany przez Zamawiającego układ funkcjonalny w sposób zgodny z przepisami: Rozporządzeniem Ministra Zdrowia, warunkami zainstalowania komory hiperbarycznej wydanymi przez producenta urządzenia oraz Rozporządzeniem Ministra Infrastruktury z dnia 21 marca 2011 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Działanie Wykonawcy oraz wyniki jego pracy muszą być zgodne z obowiązującym porządkiem prawnym. 3.3 Efekt inwestycji Wykonanie komory hiperbarycznej w raz z pomieszczeniami towarzyszącymi pozwoli na poszerzenie oferty leczniczej Szpitala o terapie hiperbaryczną. Terapia hiperbaryczna (HBOT Hyperbaric Oxygen Therapy) to nieinwazyjna metoda terapeutyczna wykorzystująca 100% tlen pod zwiększonym ciśnieniem atmosferycznym, znajdujący się w specjalnym pomieszczeniu tzw. komorze hiperbarycznej. Jest jedną z najbardziej efektywnych metod dostarczania tlenu do wszystkich komórek ciała. Ekspozycja pacjenta na 100% tlen znajdujący się pod zwiększonym ciśnieniem w szczelnym pomieszczeniu, jakim jest komora hiperbaryczna, skutecznie wysyca tkanki tlenem. Terapia hiperbaryczna ośmiokrotnie zwiększa liczbę komórek macierzystych krążących w organizmie pacjenta. Komórki macierzyste, które znajdują się w szpiku kostnym posiadają zdolność przemieszczania się do każdej uszkodzonej komórki, powodując jej całkowite wyleczenie. Terapia hiperbaryczna sprzyja fizjologicznym procesom w organizmie, usprawniając gojenie i regenerację tkanek. Terapia ta ma działanie detoksykacyjne i biostymulacyjne, pozwala zwiększyć ciśnienie parcjalne w tkankach, zaburzyć metabolizm komórkowy bakterii i zmniejszyć produkcję toksyn bakteryjnych. Poza tym terapia pozwala na zwiększenie przepływu krwi w tkankach niedotlenionych, dzięki czemu może być idealnym rozwiązaniem dla osób z obrzękami lub trudno gojącymi się ranami. Działanie stymulujące układ immunologiczny pozwala także na wspomaganie leczenia wielu chorób cywilizacyjnych działając przeciwzapalnie. Zalecana jest także w chorobach układu nerwowego, chorobach skóry, chorobach reumatycznych, syndromach przewlekłego zmęczenia. Możliwość wykorzystania powietrza pod zwiększonym ciśnieniem znacznie skraca czas rekonwalescencji po zabiegach chirurgicznych, w leczeniu oparzeń. W niektórych sytuacjach hiperbaria tlenowa może uratować życie. 5

6 PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJA POMIESZCZEŃ DLA OŚRODKA HIPERBARII 4. Kody robót budowlanych wg Numerycznego Słownika Głównego wspólnego słownika zamówień (CPV). Zakres prac projektowych Usługi projektowania architektonicznego Usługi inżynieryjne w zakresie projektowania Specjalne usługi projektowe Usługi projektowania wnętrz Roboty budowlane w zakresie przygotowania terenu realizacji Roboty budowlane Przygotowanie terenu pod budowę Roboty w zakresie burzenia i rozbiórki obiektów budowlanych; roboty ziemne Roboty w zakresie instalacji budowlanych Roboty instalacyjne wodno-kanalizacyjne i sanitarne Roboty w zakresie okablowania oraz instalacji elektrycznych Instalowanie systemów alarmowych i anten Instalowanie urządzeń telekomunikacyjnych Instalowanie systemów oświetleniowych i sygnalizacyjnych Inne instalacje elektryczne Roboty izolacyjne Izolacja cieplna Roboty w zakresie izolacji dźwiękoszczelnych Roboty sanitarne Prace murarskie Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych Roboty instalacyjne przeciwpożarowe Roboty wykończeniowe w zakresie obiektów budowlanych Roboty wykończeniowe w zakresie obiektów budowlanych Tynkowanie Roboty w zakresie stolarki budowlanej Układanie stropów podwieszonych Instalowanie ścianek działowych Pokrywanie podłóg Kładzenie płytek Kładzenie i wykładanie podłóg, ścian i tapetowanie ścian Roboty malarskie i szklarskie Roboty szklarskie Nakładanie powierzchni kryjących Roboty budowlane wykończeniowe, pozostałe Dekorowanie Kod numeryczny składa się z 8 cyfr, podzielonych w następujący sposób: pierwsze dwie cyfry określają działy (XX Y); pierwsze trzy cyfry określają grupy (XXX00000-Y); pierwsze cztery cyfry określają klasy (XXXX0000-Y); 6

7 PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJA POMIESZCZEŃ DLA OŚRODKA HIPERBARII pierwsze pięć cyfr określają kategorie (XXXXX000-Y). Każda z ostatnich trzech cyfr zapewnia większy stopień precyzji w ramach każdej kategorii. Dziewiąta cyfra służy do zweryfikowania poprzednich cyfr. II. CZĘŚĆ OPISOWA 5. Opis ogólny przedmiotu zamówienia: Przedmiotem zamówienia jest sporządzenie dokumentacji budowlanej, dokumentacji powykonawczej, uzyskanie pozwolenia na budowę, wykonanie robót budowlanych adaptacji pomieszczeń pod Ośrodek Hiperbarii oraz zakup, montaż i uruchomienie komory hiperbarycznej w Szpitalu Specjalistycznym im. Ludwika Rydygiera w Krakowie sp. z o.o. Przedmiot zamówienia obejmuje: sporządzenie projektu budowlanego wraz z uzyskaniem pozwolenia na budowę, wykonanie robót budowlanych, dostawę i uruchomienie komory hiperbarycznej, uzyskanie pozwolenia na użytkowanie pomieszczeń i eksploatację komory, sporządzenie dokumentacji powykonawczej. 6. Charakterystyczne parametry określające wielkość pomieszczeń i zakres robót budowlanych 6.1 Lokalizacja Zespół pomieszczeń objętych zakresem opracowania usytuowany jest na poziomie - 1 i -2 w segmentach B-1 budynku Szpitala Specjalistycznego im. Ludwika Rydygiera w Krakowie sp. z o.o., położonego na os. Złotej Jesieni 1 w Krakowie. 6.2 Podstawowe dane liczbowe powierzchnia użytkowa [m 2 ] powierzchnia komunikacji [m 2 ] powierzchnia netto [m 2 ] kubatura [m 3 ] 347,72 67,04 302, , Wytyczne projektowe W/w inwestycja ma na celu adaptację pomieszczeń po byłych magazynach w segmencie B-1 poziom -1 oraz część pomieszczenia działającej Lokalnej Dyspozytorni na poziomie -2 na potrzeby Ośrodka Hiperbarii w Szpitalu Specjalistycznym im. Ludwika Rydygiera w Krakowie sp. z o.o., tak aby spełniał on wymogi przewidziane przepisami prawa, a w szczególności rozporządzenia Ministra Zdrowia z dnia r, (Dz. U. Nr 0 poz. 739) oraz spełniał oczekiwania Użytkownika i wymogi technologiczne komory hiperbarycznej. Przebudowa ma na celu zapewnienie w/w warunków z uwzględnieniem możliwości technicznych wynikających z istniejącego układu funkcjonalnego i substancji budowlanej. 7

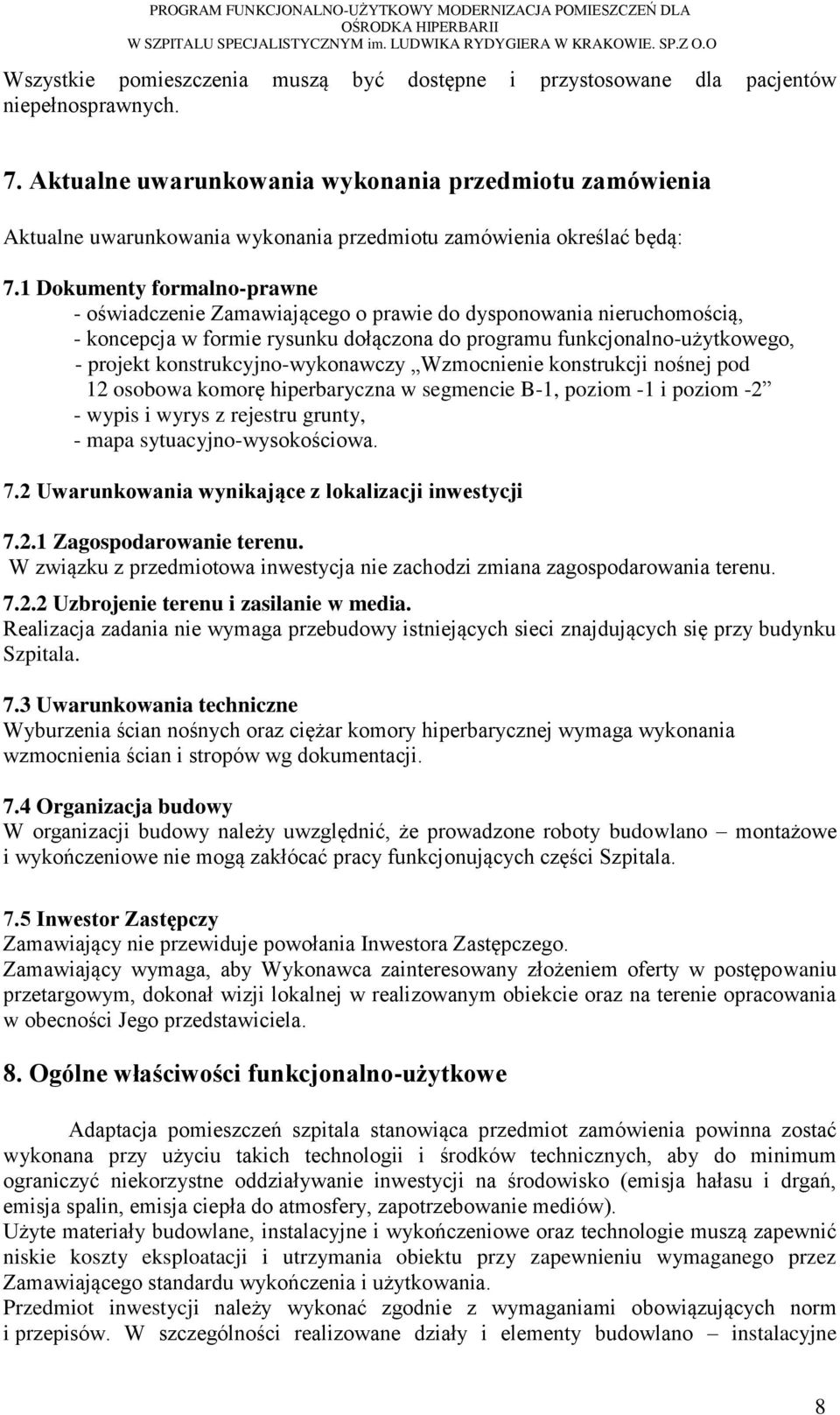

8 PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJA POMIESZCZEŃ DLA OŚRODKA HIPERBARII Wszystkie pomieszczenia muszą być dostępne i przystosowane dla pacjentów niepełnosprawnych. 7. Aktualne uwarunkowania wykonania przedmiotu zamówienia Aktualne uwarunkowania wykonania przedmiotu zamówienia określać będą: 7.1 Dokumenty formalno-prawne - oświadczenie Zamawiającego o prawie do dysponowania nieruchomością, - koncepcja w formie rysunku dołączona do programu funkcjonalno-użytkowego, - projekt konstrukcyjno-wykonawczy Wzmocnienie konstrukcji nośnej pod 12 osobowa komorę hiperbaryczna w segmencie B-1, poziom -1 i poziom -2 - wypis i wyrys z rejestru grunty, - mapa sytuacyjno-wysokościowa. 7.2 Uwarunkowania wynikające z lokalizacji inwestycji Zagospodarowanie terenu. W związku z przedmiotowa inwestycja nie zachodzi zmiana zagospodarowania terenu Uzbrojenie terenu i zasilanie w media. Realizacja zadania nie wymaga przebudowy istniejących sieci znajdujących się przy budynku Szpitala. 7.3 Uwarunkowania techniczne Wyburzenia ścian nośnych oraz ciężar komory hiperbarycznej wymaga wykonania wzmocnienia ścian i stropów wg dokumentacji. 7.4 Organizacja budowy W organizacji budowy należy uwzględnić, że prowadzone roboty budowlano montażowe i wykończeniowe nie mogą zakłócać pracy funkcjonujących części Szpitala. 7.5 Inwestor Zastępczy Zamawiający nie przewiduje powołania Inwestora Zastępczego. Zamawiający wymaga, aby Wykonawca zainteresowany złożeniem oferty w postępowaniu przetargowym, dokonał wizji lokalnej w realizowanym obiekcie oraz na terenie opracowania w obecności Jego przedstawiciela. 8. Ogólne właściwości funkcjonalno-użytkowe Adaptacja pomieszczeń szpitala stanowiąca przedmiot zamówienia powinna zostać wykonana przy użyciu takich technologii i środków technicznych, aby do minimum ograniczyć niekorzystne oddziaływanie inwestycji na środowisko (emisja hałasu i drgań, emisja spalin, emisja ciepła do atmosfery, zapotrzebowanie mediów). Użyte materiały budowlane, instalacyjne i wykończeniowe oraz technologie muszą zapewnić niskie koszty eksploatacji i utrzymania obiektu przy zapewnieniu wymaganego przez Zamawiającego standardu wykończenia i użytkowania. Przedmiot inwestycji należy wykonać zgodnie z wymaganiami obowiązujących norm i przepisów. W szczególności realizowane działy i elementy budowlano instalacyjne 8

9 PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJA POMIESZCZEŃ DLA OŚRODKA HIPERBARII towarzyszące muszą spełniać warunki ochrony przeciwpożarowej, bezpieczeństwa konstrukcji i użytkowania, ochrony środowiska, wymagań sanitarno higienicznych i ochrony zdrowia, przepisów bezpieczeństwa i higieny pracy oraz pokrewnych, a także aktualnych wymogów Narodowego Funduszu Zdrowia. Należy przewidzieć takie rozwiązania techniczne i technologiczne, aby zapewniona była prawidłowa izolacyjność przegród oraz oszczędność w pobieraniu i wydatkowaniu energii, zarówno cieplnej jak i elektrycznej. Należy w taki sposób zrealizować budowę, aby pobór wody oraz odprowadzenie ścieków sanitarnych był optymalnie dobrany dla przewidywanych funkcji, przy zapewnieniu możliwości utrzymania właściwego stanu technicznego budynku. Pomieszczenie komory hiperbarycznej wraz z pomieszczeniami towarzyszącymi muszą być pełni dostępne dla osób niepełnosprawnych. 9. Szczegółowe właściwości funkcjonalno-użytkowe Wyrażone we wskaźnikach powierzchniowo-kubaturowych zgodnie z Polską Normą (PN-ISO 9836:1997). 9.1 Zestawienie powierzchni poszczególnych pomieszczeń wraz z określeniem ich funkcji na poz. -1. nr Pow. netto [m 2 ] Nazwa pomieszczenia pom. Pow. użytkowa [m 2 ] Pow. komunikacji [m 2 ] 1 Rejestracja 10,30 2 Pokój pielęgniarek 11,56 3 Poradnia 12,58 4 Pokój zabiegowy 15,10 5 Pokój lekarzy 11,68 6 Szatnia 10,70 7 Szatnia 4,73 8 Pomieszczenie komory 100,53 9 Wc pacjentów 7,76 10 Wc personelu 3,80 11 Przedsionek 3,44 12 Magazyn brudny 5,37 13 Brudownik 3,20 14 Magazyn czysty 7,46 15 Korytarz /Poczekalnia 63,60 16 Sprężarkownia 21,00 17 Pomieszczenie techniczne 10,00 235,77 67,04 302,81 9

10 PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJA POMIESZCZEŃ DLA OŚRODKA HIPERBARII 9.2 Dane techniczne przebudowywanego wybranych pomieszczeń szpitala Dane techniczne Symbol Wartość Powierzchnia netto P n 302,81 Powierzchnia ruchu P r 67,04 Powierzchnia konstrukcji P k 44,61 Powierzchnia całkowita P c 347,42 Kubatura netto V n 1226,38 Kubatura brutto V b 1407,51 Wysokość kondygnacji H 4, Wskaźniki powierzchniowo-kubaturowe Powierzchnia całkowita do powierzchni netto: Pc 347, 42,1 14 Pn 302, 81 Powierzchnia ruchu do powierzchni netto: Pr 67, 04,022 P 302, 81 n Kubatura brutto do powierzchni całkowitej: Vb 1407, 51,405 P 347, 42 c Kubatura brutto do powierzchni netto: Vb 1407, 42,464 P 302, 81 n Kubatura netto do powierzchni całkowitej: Vn 1100, 83,347 P 316, 42 c Kubatura netto do powierzchni netto: Vn 1100, 83,404 P 271, 81 n 1 0

11 9.4 Zestawienie technologiczne wymagania minimalne PROGRAM FUNKCJONALNO-UŻYTKOWY ADAPTACJI POMIESZCZEŃ DLA Nr pom. Nazwa pomieszczenia 1 Rejestracja 2 Pokój pielęgniarek 3 Poradnia Urządzenia technologiczne wymagające stałego podłączenia Oprawa sufitowa EVG 4x18 /600x600/ 4 szt. /w tym 1szt. z modułem awaryjnym/ Gniazda dedykowane 230V 6 szt. /2x3szt./ Gniazdo ogólne 230V 3 szt. Gniazda komputerowe 2x2RJ-45 Gniazdo telefoniczne 1x2RJ-45 Grzejnik higieniczny; Oprawa sufitowa EVG 4x18 /600x600/ 2 szt. /w tym 1szt. z modułem awaryjnym/ Plafon nad umywalką 1szt. Gniazda dedykowane 230V 6 szt. /2x3szt./ Gniazdo ogólne 230V 2 szt. Instalacja kontroli dostępu Gniazda komputerowe 1x2RJ-45 Gniazdo telefoniczne 1x1RJ-45 Grzejnik higieniczny; Umywalka wraz z baterią; Oprawa sufitowa EVG 4x18 /600x600/ 2 szt. /w tym 1szt. z modułem awaryjnym/ Plafon nad umywalką 1szt. Gniazda dedykowane 230V 3szt. Gniazdo ogólne 230V 2 szt. Gniazda komputerowe 1x2RJ-45 Gniazdo telefoniczne 1x1RJ-45 Grzejnik higieniczny; Umywalka wraz z baterią łokciową; Wymagane w pomieszczenia media Siec elektryczna; Instalacja komputerowa; Instalacja telefoniczna; Instalacja c.o. Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna Podejście wodno-kanalizacyjne; Siec elektryczna; Instalacja komputerowa; Instalacja telefoniczna; Instalacja c.o. Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna Podejście wodno-kanalizacyjne; Siec elektryczna; Instalacja komputerowa; Instalacja telefoniczna; Instalacja c.o. Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna Uwagi 11 1

12 4 Pokój zabiegowy 5 Pokój lekarzy 6 Szatnia 7 Szatnia Oprawa sufitowa EVG 4x18 /600x600/ 4 szt. /w tym 1szt. z modułem awaryjnym/ Plafon nad umywalkami 2 szt. Wypust 230V pod lampę operacyjną Gniazdo ogólne 230V 4 szt. Gniazda komputerowe 1x2RJ-45 Gniazdo telefoniczne 1x1RJ-45 Gazy medyczne punkty poboru:2x tlen, 1x próżnia, 1x sprężone powietrze. Grzejnik higieniczny; Umywalka wraz z baterią łokciową; Zlewozmywak jednokomorowy wraz z baterią; Oprawa sufitowa EVG 4x18 /600x600/ 4 szt. /w tym 1szt. z modułem awaryjnym/ Plafon nad umywalką 1szt Gniazda dedykowane 230V 6 szt. /2x3szt./ Gniazdo ogólne 230V 3 szt. Instalacja kontroli dostępu Gniazda komputerowe 2x2RJ-45 Gniazdo telefoniczne 1x2RJ-45 Grzejnik higieniczny; Umywalka wraz z baterią łokciową; Oprawa sufitowa EVG 4x18 /600x600/ 3 szt. /w tym 1szt. z modułem awaryjnym/ Gniazdo ogólne 230V 2 szt. Grzejnik higieniczny; Oprawa sufitowa EVG 4x18 /600x600/ 1 szt. z modułem awaryjnym Gniazdo ogólne 230V 1 szt. Podejście wodno-kanalizacyjne; Siec elektryczna; Instalacja komputerowa; Instalacja telefoniczna; Instalacja c.o. Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna Instalacja gazów medycznych: tlen, próżnia, powietrze. Podejście wodno-kanalizacyjne; Siec elektryczna; Instalacja komputerowa; Instalacja telefoniczna; Instalacja c.o. Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Siec elektryczna; Instalacja c.o. Wentylacja mechaniczna nawiewno-wywiewna Siec elektryczna; Instalacja c.o. Wentylacja mechaniczna nawiewno-wywiewna; 12 2

13 8 Pomieszczenie komory 9 Wc pacjentów 10 Wc personelu PROGRAM FUNKCJONALNO-UŻYTKOWY ADAPTACJI POMIESZCZEŃ DLA Oprawa sufitowa EVG 4x18 /600x600/ 8 szt. /w tym 3szt. z modułem awaryjnym/ Plafon nad umywalką 1 szt. Gniazdo ogólne 230V 4 szt. Gniazda komputerowe 2x2RJ-45 Gniazdo telefoniczne 2x2RJ-45 Grzejniki higieniczne; Umywalka wraz z baterią łokciową; Oprawa sufitowa EVG 4x18 /600x600/ 2 szt. /w tym 1szt. z modułem awaryjnym/ Plafon nad umywalką 1szt. Gniazdo ogólne 230V 1 szt. Grzejnik łazienkowy; Umywalka dla niepełnosprawnych wraz z baterią oraz kompletem uchwytów; Kompakt podwieszany dla niepełnosprawnych wraz z kompletem uchwytów; Oprawa sufitowa EVG 4x18 /600x600/ 2 szt. /w tym 1szt. z modułem awaryjnym/ Plafon nad umywalką 1szt. Gniazdo ogólne 230V 1 szt. Grzejnik łazienkowy; Umywalka wraz z baterią; Kompakt podwieszany; Podejście wodno-kanalizacyjne; Siec elektryczna; Instalacja komputerowa; Instalacja telefoniczna; Instalacja c.o.; Klimatyzacja; Wentylacja mechaniczna (klimatyzacyjny) nawiewnowywiewna; Media technologiczne komory hiperbarycznej; Podejście wodne do zbiorników p.poż; Podejście wodno-kanalizacyjne; Siec elektryczna; Instalacja c.o.; Wentylacja mechaniczna (klimatyzacyjny) nawiewnowywiewna; Podejście wodno-kanalizacyjne; Siec elektryczna; Instalacja c.o.; Wentylacja mechaniczna (klimatyzacyjny) nawiewnowywiewna; 11 Przedsionek Oprawa sufitowa EVG 4x18 /600x600/ 1 szt. Siec elektryczna; 13 3

14 12 Magazyn brudny 13 Brudownik 14 Magazyn czysty 15 Korytarz/ poczekalnia Pomieszczenie techniczne (sprężarkownia) Pomieszczenie techniczne / z modułem awaryjnym/ Gniazdo ogólne 230V 1 szt. Wentylacja mechaniczna nawiewno-wywiewna; Oprawa sufitowa EVG 4x18 /600x600/ 1 szt. Siec elektryczna; Wentylacja mechaniczna nawiewno-wywiewna; Oprawa sufitowa EVG 4x18 /600x600/ 1szt. Podejście wodno-kanalizacyjne; Plafon nad umywalkami 2szt. Siec elektryczna; Gniazdo pod macerator /16A/ Wentylacja mechaniczna Umywalka z bateria; nawiewno-wywiewna; Zlewozmywak jedno komorowy z bateria; Macerator; Oprawa sufitowa EVG 4x18 /600x600/ 1 szt. Siec elektryczna; Wentylacja mechaniczna Oprawa sufitowa EVG 4x18 /600x600/ 6 szt. /w tym 2 szt. z modułem awaryjnym/ Oprawy kierunkowe ewakuacyjne 3szt. Gniazdo ogólne 230V 3 szt. Grzejniki higieniczne; Media technologiczne komory hiperbarycznej Oprawy sufitowe hermetyczna Gniazdo ogólne 230V 2 szt. Media technologiczne komory hiperbarycznej Oprawy sufitowe hermetyczne Gniazdo ogólne 230V 2 szt. nawiewno-wywiewna; Siec elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Siec elektryczna; Wentylacja mechaniczna nawiewno-wywiewna; Siec elektryczna; Wentylacja mechaniczna nawiewno-wywiewna; Wszystkie rozwiązania wymagają ostatecznego uzgodnienia z Zamawiającym. Powyższa tabelka nie uwzględniła mediów technologicznych potrzebnych do pracy komory hiperbarycznej. 14 4

15 9.5 Określenie wielkości możliwych przekroczeń lub pomniejszych przyjętych parametrów powierzchni i kubatur lub wskaźników. 1) Dopuszcza się tolerancję w powierzchni i wymiarowaniu +/ 10%, pod warunkiem spełnienia przez wszystkie pomieszczenia wymagań funkcjonalnych określonych w niniejszym opracowaniu oraz spełnienia wymagań Użytkownika i obowiązujących przepisów budowlanych. 2) Kubatury, podane w programie, są orientacyjne. 10. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia Przygotowanie terenu budowy. Wykonawca zapewni ilość niezbędnych kontenerów wg aktualnych potrzeb oraz wg przewidzianego zatrudnienia na budowie. Zaplecze budowy należy organizować z uwzględnieniem wytycznych zawartych w obowiązujących przepisach i użytkować zgodnie z przepisami BHP i ppoż. Do zaplecza należy podłączyć energię elektryczną oraz wodę. Odpady powinny być przechowywane w odpowiednich pojemnikach dostarczonych przez Wykonawcę. Ich wywozem i utylizacją będą zajmować się wyspecjalizowane w tym zakresie firmy posiadające odpowiednie uprawnienia. W procesie realizacji należy dążyć do minimalizacji ilości odpadów, a także do ograniczania ilości zanieczyszczeń emitowanych do atmosfery. Kierownictwo robót dążyć powinno również do minimalizowania hałasu uciążliwego dla realizatorów i otoczenia. Roboty należy wykonywać zgodnie z wymaganiami BHP i ppoż. Pracownicy zostaną wyposażeni w sprzęt ochrony osobistej, odzież, obuwie robocze oraz odzież ochronną zgodnie z wymaganiami Polskich Norm w tym zakresie. Wszyscy pracownicy muszą mieć ważne badania lekarskie oraz posiadać aktualne szkolenie w zakresie BHP. Kierownicy robót zobowiązani są do przeszkolenia pracowników przed przystąpieniem do robót do szkolenia stanowiskowego BHP, które należy odnotować i potwierdzić podpisem osoby szkolącej i szkolonej. Strefy niebezpieczne na budowie powinny być odpowiednio wyznaczone i oznakowane zgodnie z obowiązującymi przepisami. Wszelkie prace należy prowadzić z uwzględnieniem obowiązujących przepisów BHP i ppoż. Do realizacji robót stosować należy materiały i wyroby zgodnie z zatwierdzoną dokumentacją techniczną, dopuszczone do stosowania w budownictwie, w tym w obiektach służby zdrowia, posiadające wymagane dokumenty jakościowe. Na zastosowane materiały, wyroby budowlane Wykonawca jest zobowiązany dostarczyć, zgodnie z obowiązującymi przepisami, atesty, certyfikaty na znak bezpieczeństwa, certyfikaty zgodności, deklaracje zgodności z Polskimi Normami lub Aprobatami Technicznymi, świadectwa jakości, atesty, wymagane prawem opinie i oświadczenia. Wszystkie zastosowane materiały i wyroby powinny spełniać wymogi ochrony przeciwpożarowej Ogólna charakterystyka przedsięwzięcia. Zakres prac budowlano-instalacyjnych obejmować będzie: - rozebraniem starych okładzin ściennych i podłogowych, - demontażem stolarki drzwiowej; - demontaż myjni dla wózków 2 szt; - wyburzenie ścian działowych murowanych; 15 5

16 - wykonanie znacznych przebić w ścianach żelbetowych nośnych; - rozebraniem ścian nośnych żelbetowych i działowych ceglanych; - wymiana drzwi aluminiowych jednoskrzydłowych na okno PCV; - obłożenie ścian żelbetowych płytami kartonowo-gipsowymi; - wykonanie wzmocnienia ścian i stropów; - wykonanie nowych ścina działowych; - ocieplenie od wewnątrz ścian wełną mineralną wraz z folią paroizolacyjną i płytą kartonowo-gipsową; - tynkowanie sufitów, - wykonanie nowych okładzin ściennych i podłogowych (płytki ceramiczne, gładź, farba lateksowa, wykładzina PCV), - wykonanie nowych sufitów podwieszanych; - montaż stolarki drzwiowej drewnianej i aluminiowej; - demontaż starych instalacji: elektrycznej, wod-kan, co - wykonanie nowej instalacji elektrycznej, - podpięcie nowych przyborów sanitarnych do istniejących pionów, - montaż grzejników w nowych pomieszczeniach, wymiana starych grzejników, - wykonanie instalacji gazów medycznych; - wykonanie instalacji komputerowej, telefonicznej; - dostosowanie instalacji przeciwpożarowej DSO i SSP; - wykonanie instalacji wentylacji mechanicznej, - wykonanie kanałów wentylacyjnych ze sprężarkowi, - dostawa i montaż komory hiperbarycznej Wymagania z zakresu konstrukcji ścian działowych Modernizacja w zakresie rozwiązań konstrukcyjnych polega na: wykonaniu wyburzeń ścianek nośnych żelbetowych i działowych ceglanych; wykonanie wzmocnienie stropów i ścian nośnych wg dokumentacji konstrukcyjnej; budowie nowych ścianek działowych z płyt kartonowo-gipsowych lub ceglanych 10.4 Wymagania dotyczące architektury i wykończenia Rozwiązania materiałowe Podane poniżej przykładowe proporcje rozwiązań materiałowych określają minimalne wymagania Zamawiającego dla przedmiotu zamówienia. Rozwiązania architektoniczno-budowlane: Ściany wewnętrzne Ściany działowe z płyt kartonowo-gipsowych z wypełnieniem wełną mineralną z podwójnym płytowaniem gr. 15cm. W wc pacjenta przewidzieć wzmocnienia w ścianach pod uchwyty dla osoby niepełnosprawnej. Ściany żelbetowe do obłożenia płytami kartonowo-gipsowymi na plackach. Ściany zewnętrzne 16 6

17 Ściany zewnętrzne docieplić wełną mineralną gr. 10cm, folią paroizolacyjną oraz płytą kartonowo-gipsową na stelażu, w miejscu montażu grzejników przewidzieć wykonanie wzmocnienia. Ściana do uzupełnienia po demontażu drzwi w obłożeniem od zewnętrz blachą trapezową. Stolarka drzwiowa wewnętrzna - drewniana, typowa, gładka, obustronnie laminowana, skrzydło zawieszone na trzech zawiasach o konstrukcji wzmocnionej, okleinowane, ościeżnice stalowe, zamki elektroniczne do uzgodnienia z Użytkownikiem na etapie wykonawstwa, w drzwiach do pomieszczeń sanitarnych samozamykacze, drzwi wyposażone w klamki i szyldy aluminiowe, zamki na wkładkę wewnętrzne, zamknięcia w sanitariatach. Stolarka drzwiowa wewnętrzna (wejściowe) aluminiowa, skrzydła rozwieralne dwuskrzydłowe szer. min 1,4m profil w systemie bez izolacji termicznej, szyba bezpieczna laminowana oraz panele nieprzeźroczyste, zamek na wkładkę wewnętrzną. samozamykacz. Stolarka okienna wymiana drzwi na okna w ścianie zewnętrznej okno PCV białe z podziałem jak pozostałe okna w elewacji Sufity podwieszone sufit podwieszany z płyt kartonowo-gipsowych w wc pacjenta, wc personelu, magazyny i brudownik, sufit podwieszany kasetonowy 60x60cm szorowalny - korytarz Posadzki Pod wykładziny PCV należy wykonać wylewki samopoziomujące gr. 2-5mm, wykładziny należy wywinąć na ścianę na wysokość 10cm z zastosowaniem listew wyobleniowych, wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 rejestracja, pokój pielęgniarek, poradnia, pokój zabiegowy, pokój lekarzy, korytarz/poczekalnie, przedsionek. pom. higieniczno-sanitarne gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 30 x 30cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa wc personelu, wc pacjentów, brudownik, magazyn czysty, magazyn brudny pom. techniczne- gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 30 x 30cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa Gress należy układać na kleju elastycznym, wykonać spadki w kierunku kratki ściekowej. 17 7

18 Fugi dla posadzek gresowych o szerokości nie większej niż 2,0mm z użyciem fugi elastycznej odpornej na pleśń i grzyby. Listwy łączeniowe należy zamontować na styku PCV terakota oraz w narożnikach. Łączenia wykładzin PCV - zespawane sznurem w kolorze wykładzin. Tynki wewnętrzne Nowe kat. IV cementowo- gipsowe, na narożnikach stosować narożniki ochronne. Malowanie Ściany malowane farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia korytarze, rejestracja farba antybakteryjna i przeciwgrzybiczna, bezrozpuszczalnikowa lateksowa odporne na szorowanie pokój pielęgniarek, poradnia, pokój zabiegowy, pokój lekarzy, szatnia, szatnia, pomieszczenie komory, przedsionek farba lateksowa zmywalna magazyn czysty, magazyn brudny farba lateksowa zmywalna w kolorze biały sufity w pomieszczeniach sanitarnohigienicznych. farba olejna (lamperia) pomieszczenia techniczne na poziomie -2. Oblicowanie ścian wc personelu, wc pacjenta, brudownik - glazura do wysokości sufitu, fartuch z glazury przy umywalkach i zlewozmywakach do wys. min. 160cm i szerokości 60cm poza obrys urządzenia, fuga o szerokości nie większej niż 1,5mm, połączenia płytek w narożnikach ścian z zastosowania listew łącznikowych. Listwy odbojowe Na ścianach ciągów komunikacyjnych należy przymocować taśmy ochronne z żywicy akrylowinylowej przeciwuderzeniowej na wysokości 90 i 30cm gr.3mm i szerokości 20cm. Narożniki wypukłe zabezpieczyć narożnikami ochronnymi z materiału jw. Uchwyty dla niepełnosprawnego W węźle sanitarnym przewiduje się zastosowanie pochwytów ze stali nierdzewnej lub malowanych stałych i ruchomych do umywalki i miski ustępowej malowanych, atestowanych Kolorystyka i rodzaj wszystkich materiałów wykończeniowych przewidzianych do zastosowania w realizowanym obiekcie, w tym stolarki wewnętrznej, musi być uzgodniona z Zamawiającym. Dla wszystkich proponowanych ostatecznych rozwiązań należy uzyskać akceptację Zamawiającego Wymagania dotyczące wykończenia wnętrz 18 8

19 Nr pom. 1 2 Nazwa pomiesz czenia Rejestrac ja Pokój pielegnia rek 3 Poradnia Podłogi Ściany Sufity Uwagi wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia farba antybakteryjna i przeciwgrzybiczna, bezrozpuszczalnikowa lateksowa odporne na szorowanie fartuch z glazury przy umywalkach do wys. min. 160cm i szerokości 60cm poza obrys urządzenia, farba antybakteryjna i przeciwgrzybiczna, bezrozpuszczalnikowa lateksowa odporne na szorowanie fartuch z glazury przy umywalkach do wys. min. 160cm i szerokości 60cm poza obrys urządzenia, Sufit podwieszany kasetonowy 60x60cm zmywalny farba lateksowa zmywalna farba lateksowa zmywalna pomieszczenie projektowane pomieszczenie projektowane pomieszczenie projektowane 19 9

20 4 5 Pokój Zabiego wy Pokój lekarzy 6 Szatnia 7 Szatnia wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 farba antybakteryjna i przeciwgrzybiczna, bezrozpuszczalnikowa lateksowa odporne na szorowanie fartuch z glazury przy umywalkach i zlewozmywakach do wys. min. 160cm i szerokości 60cm poza obrys urządzenia, farba antybakteryjna i przeciwgrzybiczna, bezrozpuszczalnikowa lateksowa odporne na szorowania fartuch z glazury przy zlewozmywakach do wys. min. 160cm i szerokości 60cm poza obrys urządzenia, farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia farba antybakteryjna i przeciwgrzybiczna, bezrozpuszczalnikowa lateksowa odporne na szorowanie farba lateksowa zmywalna farba lateksowa zmywalna farba lateksowa zmywalna farba lateksowa zmywalna pomieszczenie projektowane pomieszczenie projektowane pomieszczenie projektowane pomieszczenie projektowane 20 0

21 8 9 Pomiesz czenie komory Wc pacjentó w wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 30 x 30cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. farba antybakteryjna i przeciwgrzybiczna, bezrozpuszczalnikowa lateksowa odporne na szorowanie fartuch z glazury przy umywalkach do wys. min. 160cm i szerokości 60cm poza obrys urządzenia, glazura do wysokości stropu, fuga o szerokości nie większej niż 5,0mm, połączenia płytek w narożnikach ścian z zastosowania listew łącznikowych. Sufit podwieszany kasetonowy 60x60cm Sufit podwieszany kartonowo-gipsowy pomalowany farbą lateksowa zmywalną pomieszczenie projektowane pomieszczenie projektowane Wc personel u Przedsio nek gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 30 x 30cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 glazura do wysokości stropu, fuga o szerokości nie większej niż 5,0mm, połączenia płytek w narożnikach ścian z zastosowania listew łącznikowych. farba antybakteryjna i przeciwgrzybiczna, bezrozpuszczalnikowa lateksowa odporne na szorowanie Sufit podwieszany kartonowo-gipsowy pomalowany farbą lateksowa zmywalną Sufit podwieszany kartonowo-gipsowy pomalowany farbą lateksowa zmywalną pomieszczenie projektowane pomieszczenie projektowane 21 1

22 12 Magazyn brudny gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 30 x 30cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. farba lateksowa zmywalna Sufit podwieszany kartonowo-gipsowy pomalowany farbą lateksowa zmywalną pomieszczenie projektowane Brudown ik Magazyn czysty Korytarz /poczeka lnia gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 30 x 30cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 30 x 30cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 glazura do wysokości stropu, fuga o szerokości nie większej niż 5,0mm, połączenia płytek w narożnikach ścian z zastosowania listew łącznikowych. farba lateksowa zmywalna farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia Sufit podwieszany kartonowo-gipsowy pomalowany farbą lateksowa zmywalną Sufit podwieszany kartonowo-gipsowy pomalowany farbą lateksowa zmywalną Sufit podwieszany kasetonowy 60x60cm zmywalny pomieszczenie projektowane pomieszczenie projektowane pomieszczenie projektowane 22 2

23 16 17 Pomiesz czenie technicz ne sprężąrk ownia (poz.-2) Pomiesz czenie technicz ne (poz.- 2) gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 30 x 30cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 30 x 30cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa farba olejna (lamperia) farba olejna Pomieszczenie projektowane farba olejna (lamperia) farba olejna Pomieszczenie projektowane 23 3

24 10.5 Wymagania w zakresie wod-kan Projektowane wewnętrzne instalacje wod.-kan Opis ogólny Odziały szpitala należy wyposażyć w następujące instalacje wod.-kan.: - instalacja wody zimnej, - instalacja wody ciepłej i cyrkulacji, - instalacja p.poż., - kanalizacja sanitarna, Instalacja wodociągowa Przewiduje się podpięcie nowo projektowanych urządzeń do istniejących pionów. Przewody wody zimnej i ciepłej prowadzone będą w posadzkach lub ścianach, piony zaś w istniejących na oddziale szachtach. Główne przewody wody zimnej, podejścia do pionów (do zaworu odcinającego) należy wykonać z rur stalowych ocynkowanych. Główne przewody wody ciepłej i cyrkulacji należy wykonać z rur PP stabilizowanych. Podejścia do przyborów - w bruzdach pod tynkiem w izolacji z pianki PE. Przewody wodociągowe posiadać będą izolację termiczną z pianki polietylenowej, zabezpieczającą przewody wody zimnej przed skraplaniem pary wodnej a przewody wody ciepłej, przed stratami ciepła. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. zawierające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Załącznik nr 2 Wymagania izolacyjności cieplnej i inne wymagania związane z oszczędnością energii, pkt.1.5: Izolacja cieplna przewodów rozdzielczych i komponentów w instalacjach centralnego ogrzewania, ciepłej wody użytkowej (w tym przewodów cyrkulacyjnych), instalacji chłodu i ogrzewania powietrznego powinna spełniać następujące wymagania minimalne określone w poniższej tabeli: Lp Rodzaj przewodu lub komponentu Minimalna grubość izolacji. cieplnej (materiał W(m x K) 1 Średnica wewnętrzna do 22mm 20mm 2 Średnica wewnętrzna od 22 do 35mm 30mm 3 Średnica wewnętrzna od 35 do 100mm Równa średnicy wewnętrznej rury 4 Średnica wewnętrzna ponad 100mm 100mm 5 Przewody i armatura wg poz. 1-4 przechodzące przez ściany lub stropy, skrzyżowania przewodów ½ wymagań z poz. 1-4 Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, 120.pkt.2 instalacja ciepłej wody powinna zapewniać uzyskanie w punktach czerpalnych temperatury wody nie niższej niż 55 C i nie wyższej niż 60 C, przy czym instalacja ta powinna umożliwić przeprowadzanie jej okresowej dezynfekcji termicznej przy temperaturze wody nie niższej niż 70 C. W związku z tym przy węzłach sanitarnych, na przewodach ciepłej wody zamontowane będą zawory mieszające zabezpieczające przed gorącą wodą w instalacji podczas okresowego przegrzewu. Na podejściach do pionów zamontowane będą zawory odcinające typu kulowego, śrubunkowe lub półśrubunkowe, a na cyrkulacji zawory termoregulacyjne, niezbędne do regulacji hydraulicznej całej instalacji ciepłej wody i przystosowane do okresowego przegrzewu wody. 24 4

25 Zawory odcinające przy węzłach sanitarnych należy montować we wnękach zamykanych drzwiczkami - na wysokości ok. 30cm nad posadzką. Podejścia do przyborów z polipropylenu typ 3 (PN 20). Należy również przewidzieć wymianę starych zaworów na odejściach z pionów. Zgodnie z Rozporządzeniem Ministra Zdrowia z dnia r. w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej, Rozdział 6 Wymagania dotyczące instalacji : - w pokojach zabiegowych, śluzach należy instalować umywalki z bateriami ciepłej i zimnej W modernizowanych pomieszczeniach zostaną wprowadzone rozwiązania zgodne z w/w Rozporządzeniami. Wszystkie pozostałe baterie umywalkowe i zlewozmywakowe stojące z głowicami ceramicznymi Instalacja p.poż. Ochronę p.poż. zapewnić ma hydrant Ø52 mm (z wężem półsztywnym) w modernizowanym pomieszczeniach. Zawory hydrantowe należy montować na wysokości 1,35 m od posadzki Kanalizacja sanitarna Przewiduje podpięcie nowo projektowanych urządzeń do istniejących pionów kanalizacji sanitarnej Wyposażenie i montaż przyborów i urządzeń sanitarnych Biały montaż i armatura muszą spełniać wymagania zawarte w obowiązujących przepisach, w tym przepisach szczegółowych, dotyczących obiektów służby zdrowia. Miski ustępowe podwieszone, na stelażach podtynkowych. W łazienkach dla niepełnosprawnych przybory i poręcze. Urządzenia sanitarne powinny być koloru białego, pierwszej jakości. Wszelkie urządzenia będą montowane do ścian pomieszczeń. Wyposażenie WC zostaną zamontowane na podkładce z miękkiego tworzywa sztucznego o grubości 5mm. Podłączenia do instalacji zostaną wykonane w sposób umożliwiający łatwy demontaż Zabezpieczenia ognioochronne Przejścia przewodów poziomych wykonanych z rur PP przez ściany, muszą być zabezpieczone kołnierzami ogniochronnymi o odporności ogniowej EI 120. Kołnierze montować należy z dwóch stron ściany w strefach ogniowych. Przejścia przez stropy zabezpieczone zostaną kołnierzami ogniochronnymi montowanymi tylko od dolnej strony stropu Uwagi ogólne 1. Wszystkie materiały zastosowane powinny posiadać stosowne atesty i dopuszczenia. 2. Roboty należy prowadzić zgodnie z polskimi normami i sztuką budowlaną pod nadzorem osób uprawnionych Wymagania w zakresie instalacji centralnego ogrzewania Instalacja centralnego ogrzewania Przewiduje się montaż nowych grzejników w nowopowstałych pomieszczeniach oraz w pomieszczeniach, które zmieniły swoje przeznaczenie oraz wymianę istniejących grzejników żeliwnych na grzejniki przeznaczone do stosowania w budynkach służby zdrowia 25 5

26 z atestem higienicznym. Grzejniki muszą pokryć całkowicie straty cieplne poszczególnych pomieszczeń przy uwzględnieniu parametrów naszego czynnika grzewczego. Gałązki należy wykonać w zakresie niezbędnym dla prawidłowej pracy instalacji. Gałązki w bruzdach ściennych lub jako obudowane. Gałązki grzejnikowe prowadzić ze spadkiem min. 2% w celu umożliwienia odpowietrzenia oraz spuszczenia wody z grzejników Jako elementy grzejne zastosować grzejniki stalowe, płytowe, posiadające atest higieniczny do stosowania w obiektach służby zdrowia. W węzłach sanitarnych zamontować grzejniki łazienkowe. Grzejniki montować na ścianie na wysokości oraz w odległości od lica ściany wykończonej umożliwiającej utrzymanie ich w czystości. Na gałązkach grzejnikowych zasilających zamontować zawory termostatyczne z ustawieniem wstępnym w wykonaniu standardowym o średnicach odpowiadających średnicom gałązek. Na korpusach zaworów zamontować głowice termostatyczne z wbudowanym czujnikiem temperatury, z bezpiecznikiem mrozu, zakres temperatur 6 26 C, z możliwością ograniczenia i blokowania wartości ustawionej temperatury. Na gałązkach powrotnych z grzejnika zamontować zawory odcinające umożliwiające spuszczenie wody z grzejnika. Odpowietrzenie instalacji poprzez montaż automatycznych odpowietrzników z zaworem stopowym i kurkiem kulowym w najwyższych punktach instalacji. Grzejniki muszą posiadać możliwość pełnego ocięcia od instalacji w razie jakiejkolwiek awarii / wycieku bez zaburzania pracy pozostałych Próba ciśnieniowa i płukanie zładu, izolacja. Rurociągi przed malowaniem i izolowaniem należy poddać próbie ciśnieniowej i płukaniu wg PN -77/H Płukanie należy przeprowadzić 3-krotnie przy prędkości wody w rurociągach 1,5m/s i powinno być potwierdzone przez Inspektora Nadzoru. Następnie przeprowadzić próbę szczelności na ciśnienie 0,9 MPa i próbę z wodą gorącą. Po odebranych próbach szczelności rurociągi należy oczyścić z rdzy do III stopnia czystości, a następnie pomalować farbą antykorozyjną termoodporną zgodnie z instrukcją KOR - 3A. Wszystkie projektowane rurociągi wody grzejnej zasilającej i powrotnej proponuje się izolować termicznie otulinami. Należy również izolować armaturę Uwagi końcowe. Całość robót, wykonanie prób i odbiór instalacji przeprowadzić zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych t.ii Instalacje sanitarne i przemysłowe, normą PN 84/B-10400, Warunkami technicznymi wykonania i odbioru instalacji centralnego ogrzewania zeszyt 6 oraz wymogami BHP Wymagania w zakresie instalacji wentylacji mechanicznej i klimatyzacji Należy zaprojektować nowy układ wentylacji mechanicznej klimatyzacji dla wszystkich nowo powstałych oraz adaptowanych pomieszczeń. Instalacja musi spełniać wszystkie normy i rozporządzenia dotyczące ilości (krotności wymian) powietrza, czystości oraz zabezpieczenia przed hałasem, w tym w szczególności aktualnie obowiązujące Rozporządzenie Ministra Zdrowia. 26 6

27 Elementem wykonawczym instalacji powinna być centrala klimatyzacyjna posiadająca wysoko skuteczny odzysk ciepła oraz w pełni pokryć zapotrzebowanie na ilość powietrza jak również zabezpieczyć temperaturę w przedziale od +19 do +25 st C bez względu na warunki zewnętrzne. Nagrzewnica powinna być dobierania w oparciu o parametry ciepła technologicznego jakie produkuje Szpital. Centrala musi być wykonana w standardzie higienicznym. Instalację wentylacji mechanicznej / klimatyzacji należy wykonać z kanałów i kształtek wykonanych z blachy ocynkowanej, łączonych w sposób szczelny oraz za izolowanych, jak również posiadać w kluczowych miejscach np. na głównych ciągach włazy rewizyjne umożliwiające w przyszłości ocenę stanu zabrudzenia. Instalacją musi być bezwzględnie zabezpieczona przed hałasem oraz musi posiadać możliwość regulacji wydatku powietrza. Ponadto układ należy wyposażyć w klapy oraz skorelować z systemem przeciw pożarowym. Centrala wentylacyjna powinna posiadać możliwość podłączenia jej w przyszłości do nowo projektowanego systemu zdalnego zarządzania BMS. Pomieszczenia techniczne sprężarkowni należny wyposażyć we własny układ wentylacji mechanicznej dostarczającej świeże powietrze oraz zabezpieczającej przed przegrzaniem urządzeń. Instalacja powinna spełniać następujące warunki: wypływające ciepłe powietrze nie może być zasysane ponownie jako powietrze świeże. minimalna temperatura świeżego powietrza nie możne być niższa niż +5 st. C. W przypadku potrzeby należy przewidzieć klapę powietrza obiegowego usytuowaną a na torze powietrza wylotowego, tak iż zimą jest możliwa praca mieszana. układ musi posiadać regulacje wydatku / ilości powietrza. instalacja ma wpełni zabezpieczyć zapotrzebowanie sprężarek w powietrze oraz całkowicie zabezpieczyć je przed przegrzaniem wedle wymogów producenta. instalacja musi być zabezpieczona przeciwpożarowo wedle aktualnie obowiązujących przepisów. Należy również przewidzieć demontaż i zabezpieczenie starego nie potrzebnego układu wentylacji wcześniej obsługującego obecnie adaptowane pomieszczenia Wymagania w zakresie instalacji gazów medycznych Do pokoju zabiegowego instalacja gazów medycznych należy doprowadzić z pionu zasilającego Oddział Intensywnej Terapii poz. 0 seg. B-1. Panele oraz TPG połączyć z istniejącą instalacją gazów. Punkty poboru gazów (z zaworami zwrotnymi). Połączenie z istniejącą instalacją rury miedz - fi 8x1, fi 10x1, fi 12x1 Łączenie instalacji lut srebrny LS - 45, LS Użyte rury i złączki muszą posiadać atest dopuszczający do montażu w szpitalach. Panele tablica TPG muszą posiadać certyfikaty dopuszczające do montażu w szpitalach. Ciśnienie gazów 5 bar, podciśnienie próżni (-0,5)bar. Po wykonaniu prac wykonać próby instalacji PN. Instalacja zasilająca komorę hiperbaryczną w ciekły tlen jest doprowadzona ze zewnętrznego zbiornika rurociągiem do pomieszczenia pod komorę hiperbaryczna Wymagania dotyczące instalacji elektrycznych 27 7
