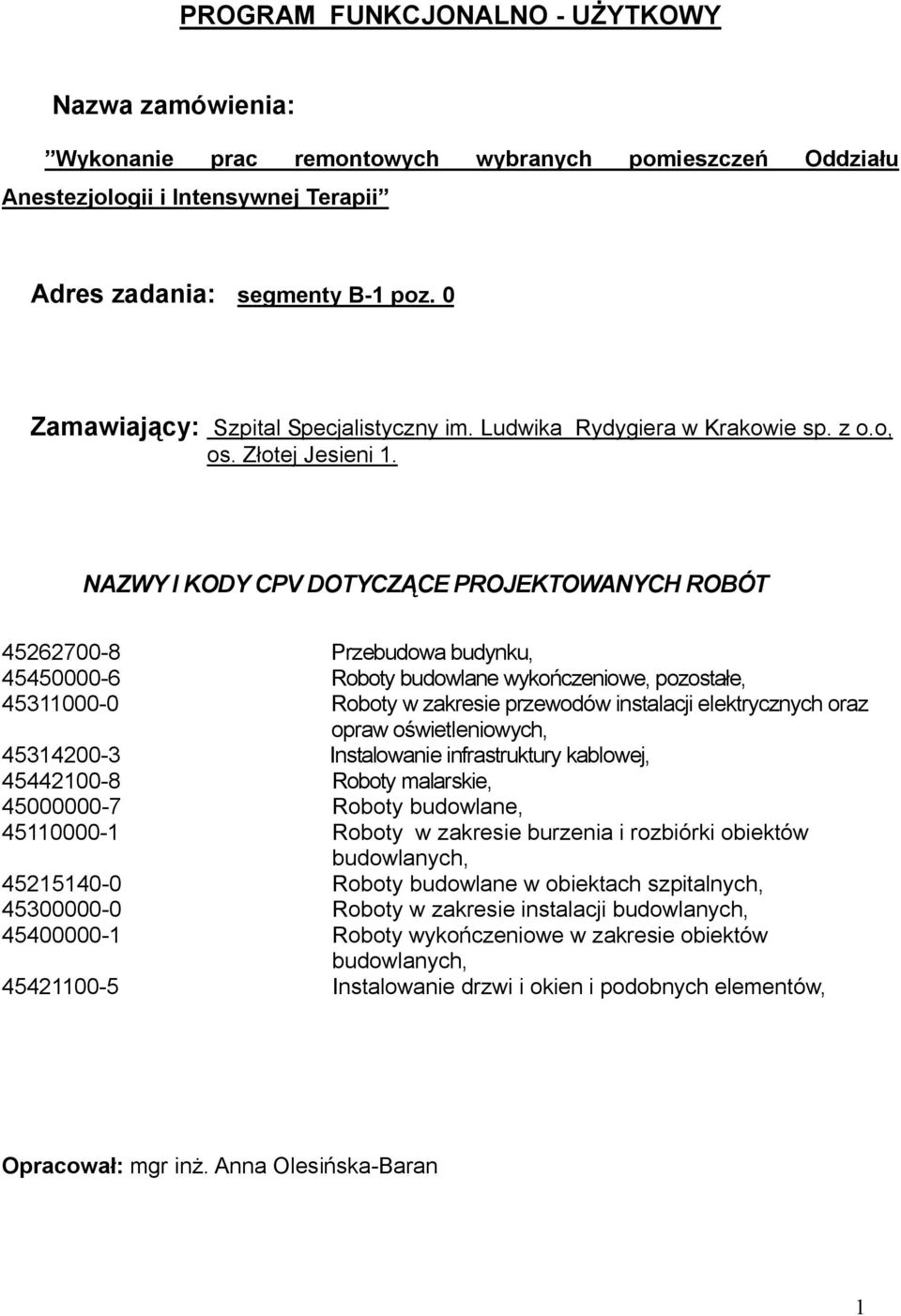

1 PROGRAM FUNKCJONALNO - UŻYTKOWY Nazwa zamówienia: Wykonanie prac remontowych wybranych pomieszczeń Oddziału Anestezjologii i Intensywnej Terapii Adres zadania: segmenty B-1 poz. 0 Zamawiający: Szpital Specjalistyczny im. Ludwika Rydygiera w Krakowie sp. z o.o, os. Złotej Jesieni 1. NAZWY I KODY CPV DOTYCZĄCE PROJEKTOWANYCH ROBÓT Przebudowa budynku, Roboty budowlane wykończeniowe, pozostałe, Roboty w zakresie przewodów instalacji elektrycznych oraz opraw oświetleniowych, Instalowanie infrastruktury kablowej, Roboty malarskie, Roboty budowlane, Roboty w zakresie burzenia i rozbiórki obiektów budowlanych, Roboty budowlane w obiektach szpitalnych, Roboty w zakresie instalacji budowlanych, Roboty wykończeniowe w zakresie obiektów budowlanych, Instalowanie drzwi i okien i podobnych elementów, Opracował: mgr inż. Anna Olesińska-Baran 1

2 SPIS ZAWARTOŚCI: 1. Część opisowa programu funkcjonalno-użytkowego Opis ogólny przedmiotu zamówienia Aktualne uwarunkowania wykonania przedmiotu zamówienia. 1.3 Ogólne właściwości funkcjonalno-użytkowe. 1.4 Zestawienie pomieszczeń podlegających remontowi. 2. Wymagania Zamawiającego Zakres szczegółowy zamówienia Terminy wykonania zamówienia Podstawowe wytyczne do prac remontowych 2.5 Szczegółowy opis zakresu prac remontowych w poszczególnych pomieszczeniach. 3. Część informacyjna Przepisy prawne regulujące podstawę wykonywania zamówienia Załącznik: Zał. nr 1. Rzuty kondygnacji 0 segmenty B1 z zaznaczonymi pomieszczeniami do remontu. Zał. nr 2. Rzut kondygnacji z zaznaczeniem miejsc wpięć do istniejących instalacji komputerowej, elektrycznej i telefonicznej. Zał. Nr 3. Szkic usytuowania nowych gniazd elektrycznych i komputerowych. 2

3 1. CZĘŚĆ OPISOWA PROGRAMU FUNKCJONALNO-UŻYTKOWEGO 1.1. Opis ogólny przedmiotu zamówienia : Przedmiotem zamówienia jest wykonanie remontu wybranych czterech pomieszczeń na Oddziale Anestezjologii i Intensywnej Terapii. Prace remontowe obejmowały by między innymi wymianę sufitów podwieszanych aluminiowych na sufity kasetonowe, wykonanie obudowy ściany płytami kartonowo-gipsowymi na ruszcie wraz z częściowym wypełnieniem wełną mineralną, malowanie ścian i stolarki drzwiowej, wymianę urządzeń sanitarnych oraz wykonanie instalacji oświetlenia, gniazd wtykowych i nisko prądowej wraz z podłączeniem do istniejących instalacji. W sali obrad będzie należało wykonać zasilanie pod przyszły projektor w suficie. Przedmiotowe cztery pomieszczenia to: sala wybudzeń nr 1/121, pokój wypoczynkowy lekarzy nr 1/124, pokój wypoczynkowy lekarzy 1/129, pokój narad 1/120b i pokój lekarzy 1/120c są zlokalizowane na poziomie 0 w segmencie B-1 budynku Szpitala Specjalistycznego im. Ludwika Rydygiera w Krakowie sp. z o.o, os. Złotej Jesieni Aktualne uwarunkowania wykonania przedmiotu zamówienia a. Minimalny okres gwarancji na wykonany przedmiot umowy wynosi 36 miesięcy liczony od podpisania protokołu odbioru. b. O zamówienie mogą ubiegać się Wykonawcy, którzy złożą oświadczenie że dysponują osobami posiadającymi odpowiednie uprawnienia budowlane, wykonawcze w zakresie robót przewidzianych w projekcie. Osoby te muszą posiadać aktualny wpis na listę członków właściwej izby samorządu zawodowego. Dokumenty poświadczające odpowiednie uprawnienia i przynależność do izb będą wymagane jako załączniki do podpisywanej umowy. c. Wykonawca będzie uzgadniał z właściwymi służbami Zamawiającego rozwiązania przyjęte w trakcie realizacji remontu. d. Przy realizacji zadania Wykonawca zastosuje materiały dopuszczone do stosowania w obiektach użyteczności publicznej, służby zdrowia (szpitalach) oraz pełnowartościowe. e. Prowadzone prace budowlane muszą uwzględniać konieczność zachowania ciągłości pracy pozostałej części Oddziału Anestezjologii i Intensywnej Terapii Ogólne właściwości funkcjonalno - użytkowe. Wpis do rejestru zabytków. Obiekt nie jest wpisany do rejestru zabytków i nie znajduje się w strefie ochrony konserwatorskiej. Zagrożenia dla środowiska Planowana przebudowa nie stwarza zagrożenia dla środowiska. 3

4 Nie dotyczy. Eksploatacja górnicza. Stan istniejący. Pomieszczenia podlegające remontowi znajdują się w budynku głównym seg. B-1 na poziomie 0. Budynek główny jest wykonany w systemie budownictwa monolitycznego żelbetowego systemowego o nazwie SBM 75 w układzie ściano-płytowym. Ściany nośne w rozstawie co 7,20m. Budynek podzielony jest dylatacjami na cztery niezależne odcinki. Usztywnienie podłużne stanowią ściany usztywniające usytuowane wzdłuż korytarzy. Ponadto budynek usztywniają ściany monolityczne klatek schodowych. Stropy płyty ciągłe wieloprzęsłowe żelbetowe wylewane na mokro zbrojone siatkami zgrzewanymi. Ściany zewnętrzne naziemne lekka ściana osłonowa, konstrukcję której stanowi stalowa rama nośna, montowana do czoła stropów. Ocieplenie ścian z wełny mineralnej, okładzina zewnętrzna z blachy fałdowej. Ściany wewnętrzne działowe z cegły dziurawki gr. 12 lub 6cm na zaprawie cementowowapiennej. Dach pogrążony z płytek korytkowych na ścianach ażurowych ceglanych z dylatacją obwodową ze styropianu, pokryty papą. Wysokość kondygnacji od poziomu posadzki do poziomu stropu wynosi: 330cm. Wysokość pomieszczeń do sufitu podwieszanego wynosi od 197 do 212cm. 1.4 Zestawienie pomieszczeń podlegających remontowi Nr pom. Nazwa pomieszczenia Pow. pom. [m 2 ] 1/121 Sala wybudzeń 47,63 1/124 Pokój wypoczynkowy lekarzy 15,27 1/123 Brudownik 3,95 1/129 Pokój wypoczynkowy lekarzy 15,05 1/120a Przedsionek 5,93 1/120b Pokój narad 17,83 1/120c Pokój lekarzy 23,32 RAZEM POWIERZCHNI: 128,98 2. WYMAGANIA ZAMAWIAJĄCEGO 2.1. Zakres szczegółowy zamówienia Zakres zamówienia obejmuje: a. - Wykonanie prac remontowych na podstawie programu funkcjonalno-użytkowego oraz przedmiaru. b. Rozliczenie zadania ryczałtowe na podstawie programu funkcjonalnego i wizji 4

5 lokalnej. Wartość ryczałtowa zadania zawiera w sobie koszty wykonania kompleksowych prac związanych z zadaniem inwestycyjnym. c. Wizja lokalna miejsca realizacji zadania po wcześniejszym ustaleniu terminu wizyty z Zamawiającym Terminy wykonania zamówienia Zamawiający ustala termin wykonania zadania nie dłużej niż 4 tygodni od podpisania umowy. Terminy te uwzględniają wykonanie wszystkich czynności i robót stanowiących przedmiot zamówienia oraz dokonanie odbiorów przez służby wewnętrzne z dostarczeniem Zamawiającemu kompletu wymaganych dokumentów i atestów Podstawowe wytyczne do prac remontowych PRACE BUDOWLANE PRACE ROZBIÓRKOWE będą polegać na: - demontażu sufitu podwieszanego aluminiowego, - demontażu lamp sufitowych, - demontażu zamontowanych kratek wentylacji mechanicznej w suficie, - demontaż ościeżnic stalowych, - demontaż skrzydeł drzwiowych, - demontaż płytek podłogowych PCV, - wykuciu drewnianej stolarki drzwiowej, - wykucie otworu drzwiowego - demontażu listew nadłóżkowych. POZOSTAŁE PRACE BUDOWLANE będą polegać na: - zamontowaniu sufitu kasetonowego wraz z nowym oświetleniem i kratkami nawiewno-wywiewnymi, - wykonanie obudowy ściany płytami kartonowo-gipsowymi na ruszcie z czesiowym wypełnienie wełną mineralną, - obsadzenie stolarki drzwiowej wraz z nowym nadprożem, - wykonanie wylewki samopoziomującej, - położenie wykładziny PCV rulonowej wraz z wyoblaniem na ścianie, - malowaniu ścian, - malowanie stolarki drzwiowej, - montaż nowych szyldów na drzwiach, - malowanie grzejników, - wymiana osprzętu sanitarnego. WENTYLACJA MECHANICZNA, KLIMATYZACJA, WOD KAN, W nowo wykonanym suficie kasetonowym należy zamontować nowe kratki wentylacji mechanicznej. W razie konieczności należy dopasować podejścia wentylacji pod nowy układ kasetonów. INSTALACJA ELEKTRYCZNA I SŁABOPRĄDOWA będą polegać na: - wykonaniu instalacji telefonicznej i internetowej, - wykonanie instalacji gniazd wtykowch 230V, 5

6 - wykonanie w listwie podłogowej gniazda wtykowego i internetowego, - montażu lamp 60x60cm w suficie kasetonowym 12szt oraz 2 szt halogenów nad aneksem kuchennym, - wykonanie instalacji zasilania i nowej rozdzielni w szachcie elektrycznym przy pokoju socjalnym do tablicy TSN-1-6, - doprowadzenia instalacji komputerowej do switcha i skrosowanie zlokalizowanego na terenie Poododdziału Leczenia Oparzeń w seg. B-6 poz. 0, - doprowadzenie instalacji telefonicznej do centrali telefonicznej w seg. B-6 poz.-1 i wpiecie, - wykonanie zasilania pod projektor sufitowy w przestrzeni pod nowym stropem kasetonowym. 2.4 Szczegółowy opis zakresu prac remontowych w poszczególnych pomieszczeniach. Sala obrad obecnie sala wybudzeń nr 1/121: - roboty budowlane demontaż sufitu podwieszanego aluminiowego, montaż nowego sufitu podwieszanego kasetonowego typu szczelnego i zmywalnego np. Amstrong Bioguard lub Mylar na ruszcie Clean room, wymiana drzwi wejściowych z przeszklonych na pełne wraz z szyldem, wykonanie obudowy ścian płytami kartonowo-gipsowymi na ruszcie z częściowym wypełnieniem wełną mineralną, - roboty elektryczne demontaż listw nadłóżkowych, demontaż lamp sufitowych i montaż nowych do sufitu kasetonowego szczelnych, wykonanie instalacji 15 szt gniazd pojedyńczych wtykowych w tym 1szt hermetyczne, wykonanie nowej instalacji oświetleniowej oraz zasilanie pod projektor sufitowy. Instalacje elektryczną należy doprowadzić do szachtu i tam zamontować rozdzielnię zasilającą z tablicy TSN-1-6.(zał nr 2). Szkic usytuowania nowych gniazd elektrycznych i komputerowych. (zał. 3) - instalacja sanitarna demontaż baterii ściennej umywalkowej i montaż wraz z podłączeniem do instalacji zlewozmywaka z baterią ścienna z długą wylewką, demontaż kratek wentylacji mechanicznej z sufitu podwieszanego, montaż nowych wpasowanych do układu sufitu kasetonowego, - instalacja nisko prądowa wykonanie instalacji telefonicznej 4 stanowisk i 7 stanowisk internetowej. Instalacje telefoniczną należy doprowadzić do centrali telefonicznej seg. B-6 poz. -1 włączyć do istniejącej instalacji. Instalacje komputerową należy doprowadzić do switcha istniejącego zlokalizowanego na terenie Poddoddziału Leczenia Oparzeń w seg. B-6 poz.0 i właczyć. (zał nr 3) Szatnia obecnie pokój wypoczynkowy lekarzy i brudownik 1/124 i 1/123: - roboty budowlane wykucie otworu drzwiowego, obsadzenie nadproża, montaż drzwi pełnych szer. 90cm wraz z klamką, malowanie ścian farbą lateksową odporną na zmywanie, malowanie grzejnika. Pom 1/129 - obecnie pokój wypoczynkowy lekarzy 1/129: - roboty budowlane malowanie ścian farba lateksową odporną na szorowanie z uprzednim gipsowaniem ścian, malowanie grzejnika. 6

7 Dyżurka lekarska nocna i dzienna z przedsionkiem obecnie pokój odpraw, pokój lekarzy, przedsionek - roboty budowlane - demontaż sufitu podwieszanego aluminiowego, montaż nowego sufitu podwieszanego kasetonowego typu szczelnego i zmywalnego np. Amstrong Bioguard lub Mylar na ruszcie Clean room, demontaż płytek PCV podłogowych, wykonanie wylewki samopoziomującej, położenie wykładziny rulonowej PCV wraz z wywinięciem na ściany do wys. 10cm, wymiana stolarki drzwiowej, malowanie ścian farba lateksową odporną na szorowanie z uprzednim gipsowaniem ścian, malowanie grzejników. - roboty elektryczne demontaż lamp sufitowych, wymiana opraw lamp sufitowych na nowe szczelne. - instalacja sanitarna wymiana umywalki i baterii umywalkowej, demontaż kratek wentylacji mechanicznej z sufitu podwieszanego, montaż nowych wpasowanych do układu sufitu kasetonowego. 3. CZĘŚĆ INFORMACYJNA 3.1. Przepisy prawne regulujące podstawę wykonywania zamówienia a) Ustawa z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (Dz. U. z 2007r. Nr 223, poz oraz z 2008 r. Nr 171, poz. 1058). b) Ustawa z dnia 7 lipca 1994r Prawo budowlane (Dz. U. 2006r. Nr.156 poz.1118 z późn. zm.). c) Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92 poz. 881). d) Ustawa z dnia 27 kwietnia 2001r Prawo ochrony środowiska (Dz. U. Nr 25 poz. 150). e) Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401). f) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 poz. 690). g) Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia ( Dz. U. Nr 120 poz. 1126). h) Rozporządzenie Ministra Zdrowia z dn. 2 lutego 2011r. W sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej. (Dz.U.Nr 31 poz. 158). i) Rozporządzenie ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r; w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. 7
