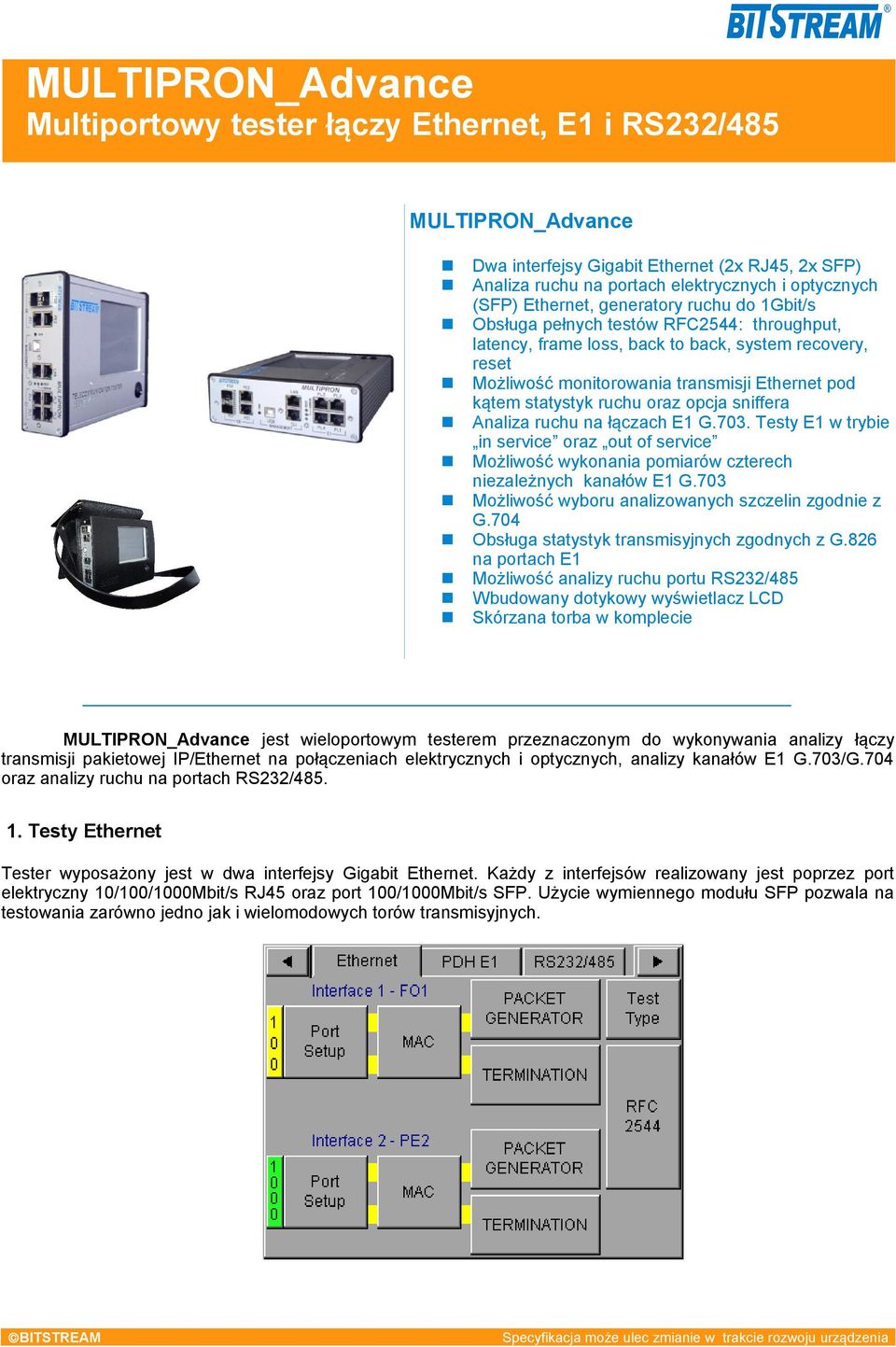

1 MULTIPRON_Advance Multiportowy tester łączy Ethernet, E1 i RS232/485 MULTIPRON_Advance Dwa interfejsy Gigabit Ethernet (2x RJ45, 2x SFP) Analiza ruchu na portach elektrycznych i optycznych (SFP) Ethernet, generatory ruchu do 1Gbit/s Obsługa pełnych testów RFC2544: throughput, latency, frame loss, back to back, system recovery, reset Możliwość monitorowania transmisji Ethernet pod kątem statystyk ruchu oraz opcja sniffera Analiza ruchu na łączach E1 G.703. Testy E1 w trybie in service oraz out of service Możliwość wykonania pomiarów czterech niezależnych kanałów E1 G.703 Możliwość wyboru analizowanych szczelin zgodnie z G.704 Obsługa statystyk transmisyjnych zgodnych z G.826 na portach E1 Możliwość analizy ruchu portu RS232/485 Wbudowany dotykowy wyświetlacz LCD Skórzana torba w komplecie MULTIPRON_Advance jest wieloportowym testerem przeznaczonym do wykonywania analizy łączy transmisji pakietowej IP/Ethernet na połączeniach elektrycznych i optycznych, analizy kanałów E1 G.703/G.704 oraz analizy ruchu na portach RS232/ Testy Ethernet Tester wyposażony jest w dwa interfejsy Gigabit Ethernet. Każdy z interfejsów realizowany jest poprzez port elektryczny 10/100/1000Mbit/s RJ45 oraz port 100/1000Mbit/s SFP. Użycie wymiennego modułu SFP pozwala na testowania zarówno jedno jak i wielomodowych torów transmisyjnych.

statystyk ruchu oraz opcja sniffera Analiza ruchu na łączach E1 G.703. Testy E1 w trybie in service oraz out of service Możliwość wykonania pomiarów czterech niezależnych kanałów E1 G.

2 Rys. 1. Menu konfiguracji interfejsów Ethernet Dostępne testy Ethernet: Testy RFC 2544 Testy custom independent i custom P1 to P1 Sniffer test Tester kablii Testy RFC 2544 Tester MULTIPRON umożliwia przeprowadzenie pełnych testów RFC2544 (throughput, latency, frame loss, back to back, system recovery, reset). Testy mogą zostać przeprowadzone dwukierunkowo lub jednokierunkowo, w trybie port-to-port (z użyciem obu interfejsów testera) lub w trybie loopback (z użyciem pętli po drugiej stronie traktu transmisyjnego). Rys. 2. Menu głównej konfiguracji testów RFC2544 Do badania może zostać użyty domyślny strumień testowy lub strumień zdefiniowany przez użytkownika (z możliwością definicji adresów MAC, nagłówków VLAN, parametrów IP, portów TCP/UDP itd.). Użytkownik ma możliwość konfiguracji czasu, ilości powtórzeń oraz innych parametrów charakterystycznych dla poszczególnych testów zdefiniowanych w RFC2544. Rys. 3. Menu konfiguracji strumieni testowych Ethernet

przeprowadzenie pełnych testów RFC2544 (throughput, latency, frame loss, back to back, system recovery, reset).

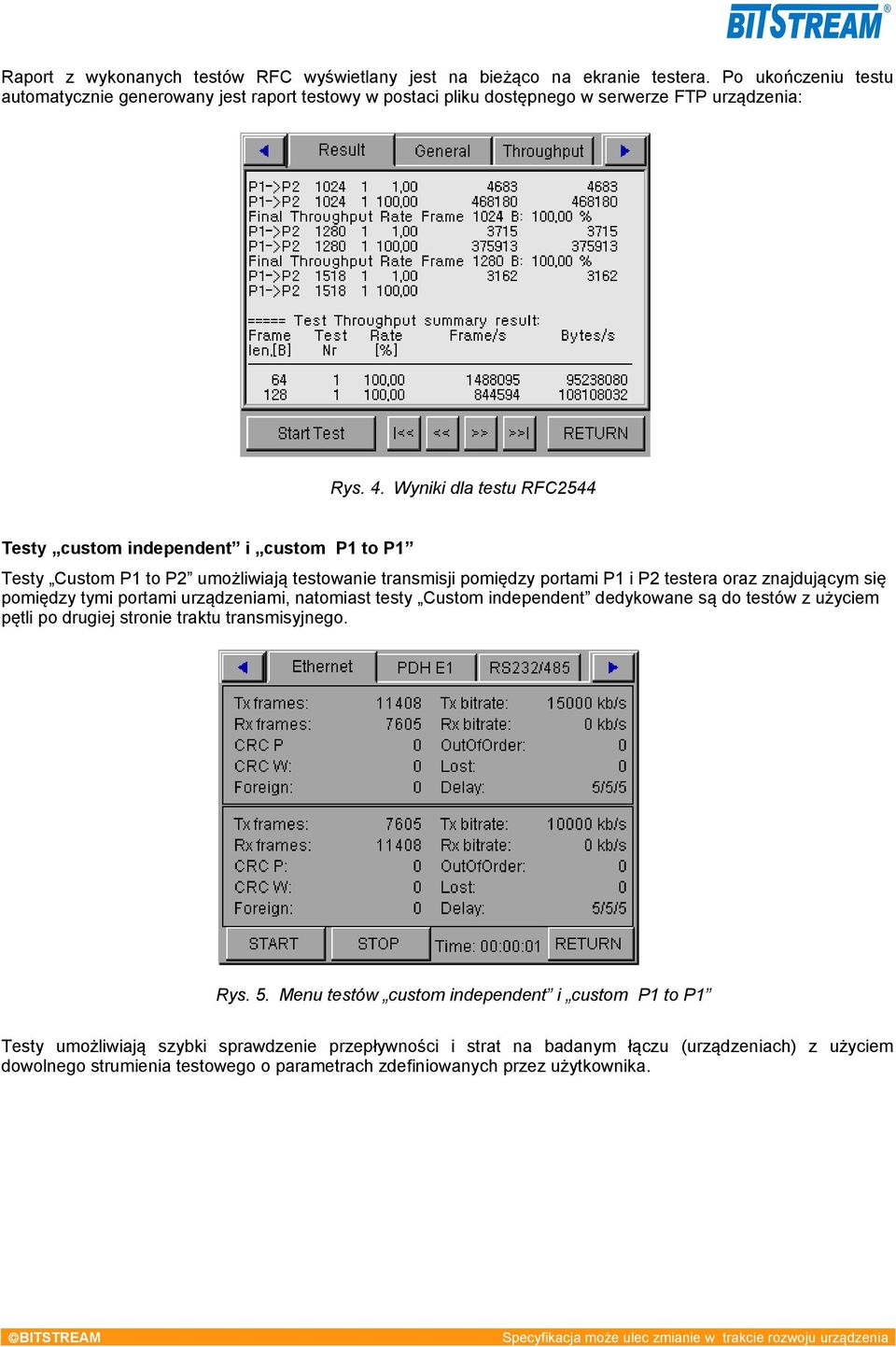

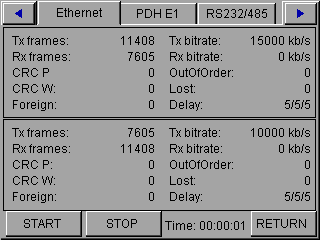

3 Raport z wykonanych testów RFC wyświetlany jest na bieżąco na ekranie testera. Po ukończeniu testu automatycznie generowany jest raport testowy w postaci pliku dostępnego w serwerze FTP urządzenia: Rys. 4. Wyniki dla testu RFC2544 Testy custom independent i custom P1 to P1 Testy Custom P1 to P2 umożliwiają testowanie transmisji pomiędzy portami P1 i P2 testera oraz znajdującym się pomiędzy tymi portami urządzeniami, natomiast testy Custom independent dedykowane są do testów z użyciem pętli po drugiej stronie traktu transmisyjnego. Rys. 5. Menu testów custom independent i custom P1 to P1 Testy umożliwiają szybki sprawdzenie przepływności i strat na badanym łączu (urządzeniach) z użyciem dowolnego strumienia testowego o parametrach zdefiniowanych przez użytkownika.

Wyniki dla testu RFC2544 Testy custom independent i custom P1 to P1 Testy Custom P1 to P2 umożliwiają testowanie transmisji pomiędzy portami P1 i P2 testera oraz znajdującym się pomiędzy tymi

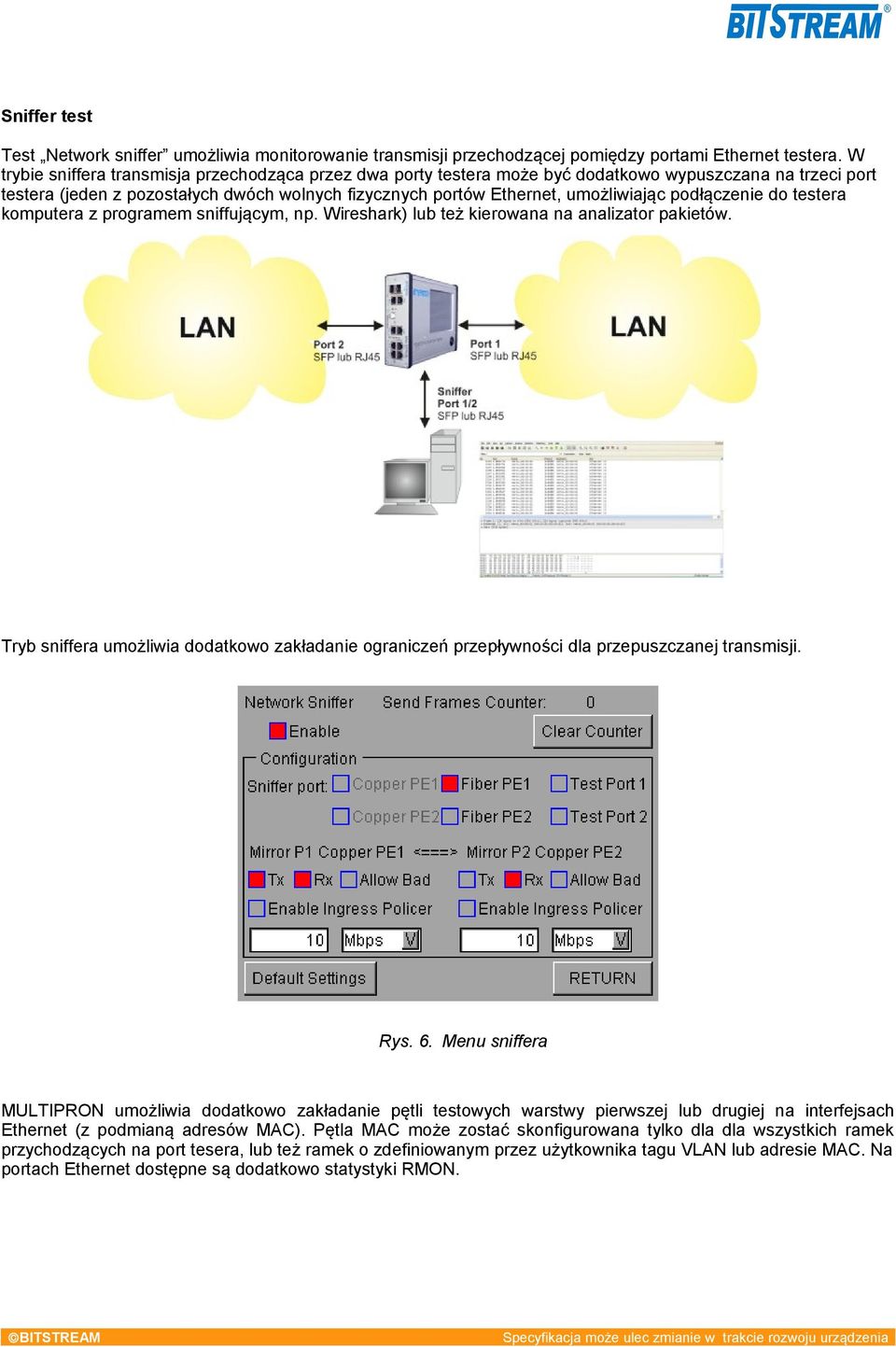

4 Sniffer test Test Network sniffer umożliwia monitorowanie transmisji przechodzącej pomiędzy portami Ethernet testera. W trybie sniffera transmisja przechodząca przez dwa porty testera może być dodatkowo wypuszczana na trzeci port testera (jeden z pozostałych dwóch wolnych fizycznych portów Ethernet, umożliwiając podłączenie do testera komputera z programem sniffującym, np. Wireshark) lub też kierowana na analizator pakietów. Tryb sniffera umożliwia dodatkowo zakładanie ograniczeń przepływności dla przepuszczanej transmisji. Rys. 6. Menu sniffera MULTIPRON umożliwia dodatkowo zakładanie pętli testowych warstwy pierwszej lub drugiej na interfejsach Ethernet (z podmianą adresów MAC). Pętla MAC może zostać skonfigurowana tylko dla dla wszystkich ramek przychodzących na port tesera, lub też ramek o zdefiniowanym przez użytkownika tagu VLAN lub adresie MAC. Na portach Ethernet dostępne są dodatkowo statystyki RMON.

podłączenie do testera komputera z programem sniffującym, np. Wireshark) lub też kierowana na analizator pakietów.

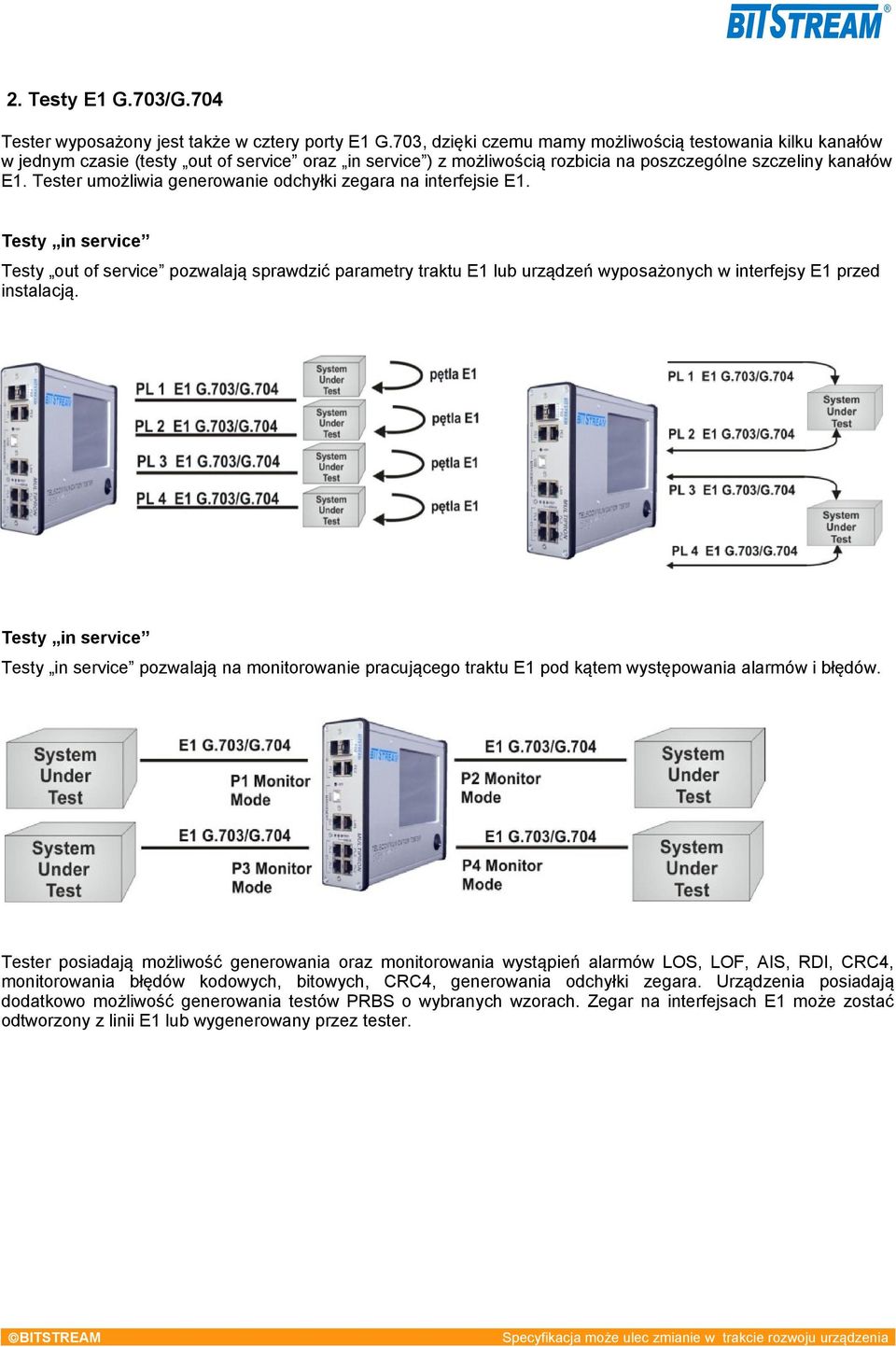

5 2. Testy E1 G.703/G.704 Tester wyposażony jest także w cztery porty E1 G.703, dzięki czemu mamy możliwością testowania kilku kanałów w jednym czasie (testy out of service oraz in service ) z możliwością rozbicia na poszczególne szczeliny kanałów E1. Tester umożliwia generowanie odchyłki zegara na interfejsie E1. Testy in service Testy out of service pozwalają sprawdzić parametry traktu E1 lub urządzeń wyposażonych w interfejsy E1 przed instalacją. Testy in service Testy in service pozwalają na monitorowanie pracującego traktu E1 pod kątem występowania alarmów i błędów. Tester posiadają możliwość generowania oraz monitorowania wystąpień alarmów LOS, LOF, AIS, RDI, CRC4, monitorowania błędów kodowych, bitowych, CRC4, generowania odchyłki zegara. Urządzenia posiadają dodatkowo możliwość generowania testów PRBS o wybranych wzorach. Zegar na interfejsach E1 może zostać odtworzony z linii E1 lub wygenerowany przez tester.

Tester umożliwia generowanie odchyłki zegara na interfejsie E1.

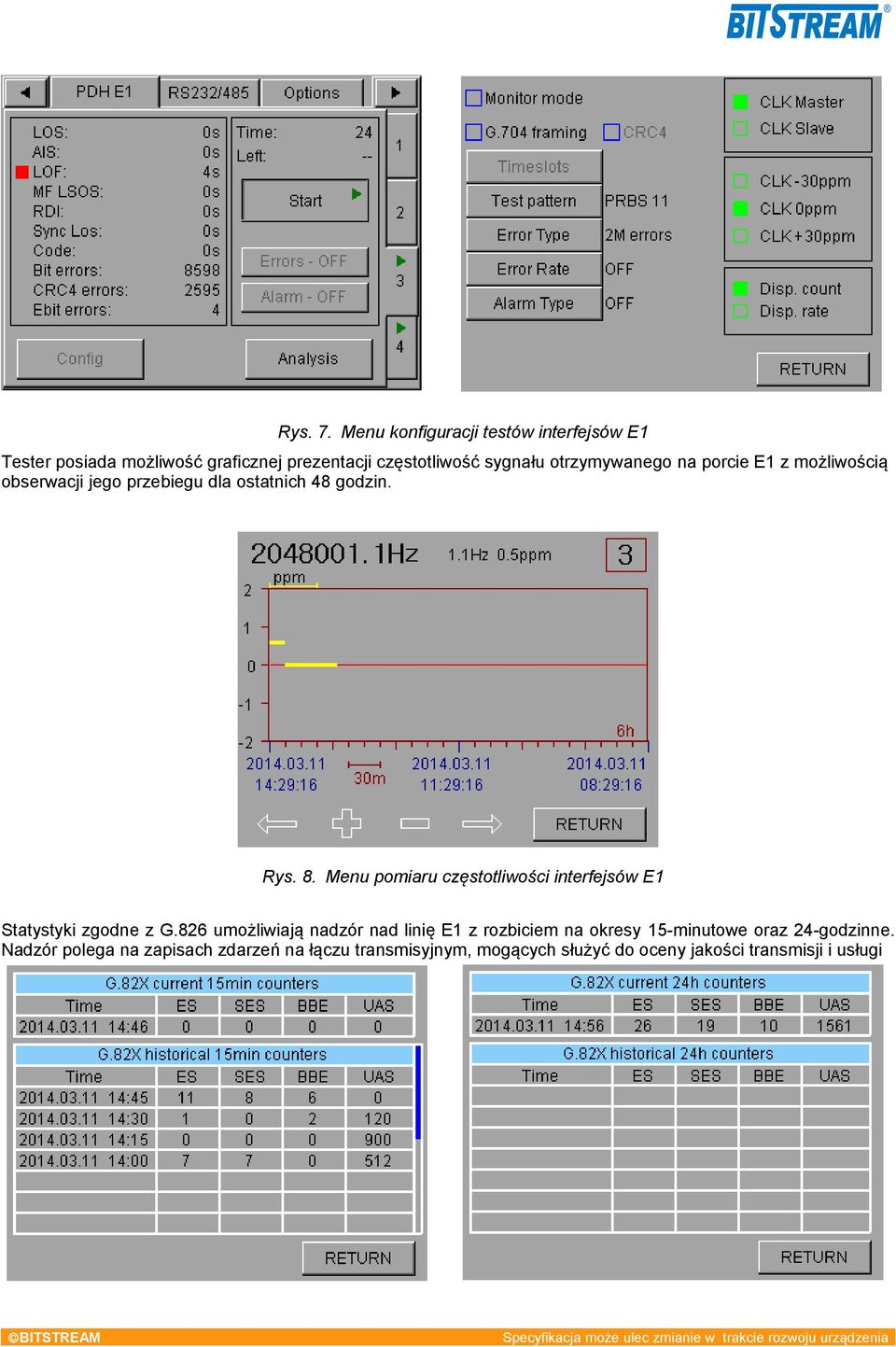

6 Rys. 7. Menu konfiguracji testów interfejsów E1 Tester posiada możliwość graficznej prezentacji częstotliwość sygnału otrzymywanego na porcie E1 z możliwością obserwacji jego przebiegu dla ostatnich 48 godzin. Rys. 8. Menu pomiaru częstotliwości interfejsów E1 Statystyki zgodne z G.826 umożliwiają nadzór nad linię E1 z rozbiciem na okresy 15-minutowe oraz 24-godzinne. Nadzór polega na zapisach zdarzeń na łączu transmisyjnym, mogących służyć do oceny jakości transmisji i usługi

otrzymywanego na porcie E1 z możliwością obserwacji jego przebiegu dla ostatnich 48 godzin. Rys. 8.

7 3. Testy interfejsów szeregowych RS232/422/485 Testery umożliwiają przeprowadzenie testów transmisji szeregowej dla pełnego i uproszczonego sygnału RS 232, sygnału RS 422 oraz dwu lub czterożyłowego sygnału RS 485. MULTIPRON umożliwia przeprowadzenie dwóch typów testów RS: z użyciem pętli na łączu szeregowym, oraz z port-port. Urządzenia posiadają możliwość konfiguracji szybkość transmisji do 2Mbit/s, liczby bitów danych, parzystości oraz liczby bitów stopu. Rys. 9. Menu konfiguracji testów RS Tester posiada możliwość generowania raportów testowych w postaci plików PDF, zapisywania oraz wczytywania konfiguracji testowych dla badanych interfejsów. Urządzenie wyposażone jest w duży i kolorowy ekran dotykowy pozwalający w sposób wygodny ustawiać parametry testów, jak również obserwować i analizować ich wyniki. Tester może być zasilany bezpośrednio z źródła prądu zmiennego 230V AC poprzez dołączany zasilacz lub poprzez baterie o pojemności mah. MULTIPRON dostarczany jest w komplecie ze skórzaną torbą pozwalającą na jego wygodny transport.

Urządzenia posiadają możliwość konfiguracji szybkość transmisji do 2Mbit/s, liczby bitów danych, parzystości oraz liczby bitów stopu. Rys. 9.

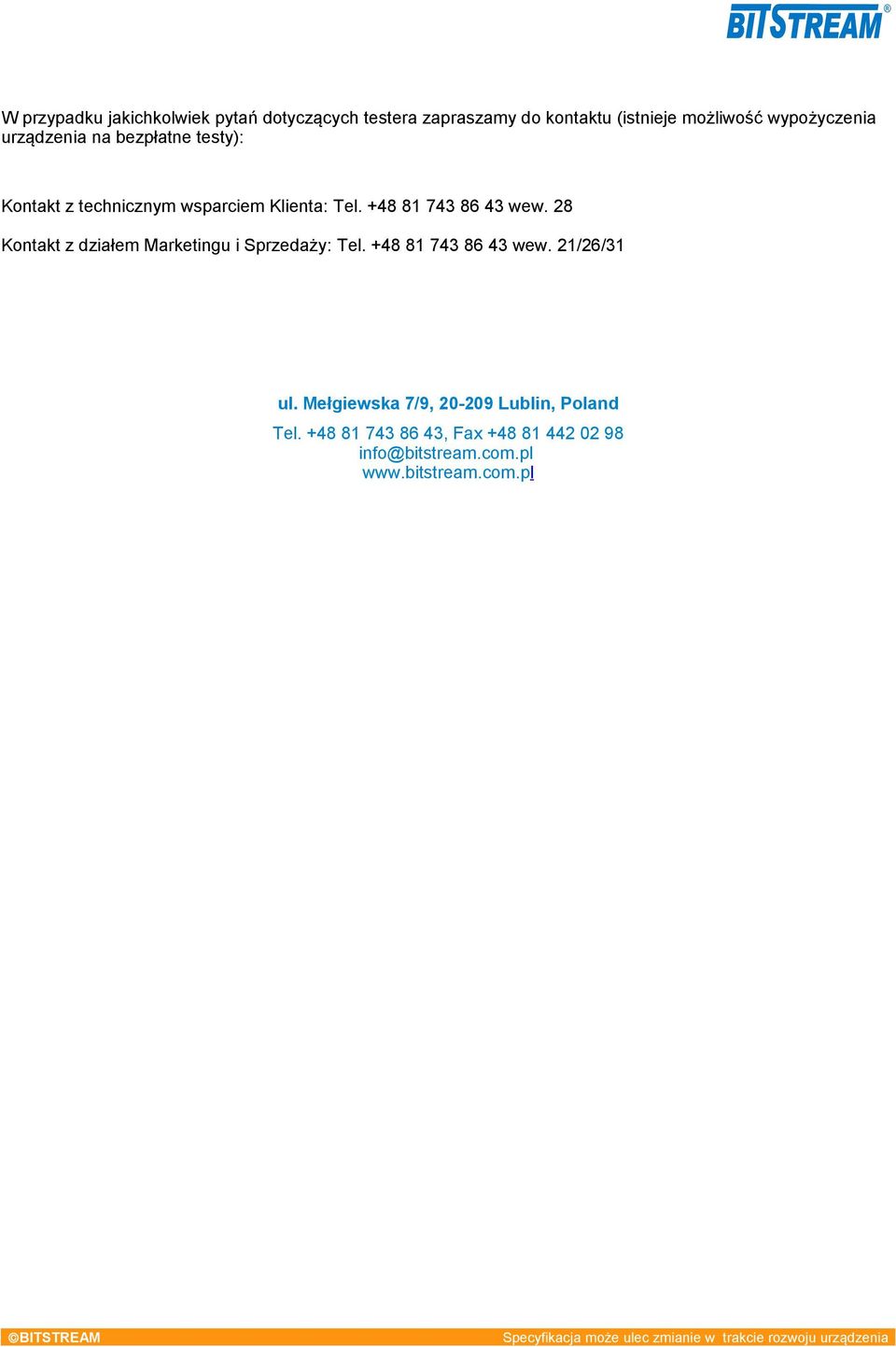

8 W przypadku jakichkolwiek pytań dotyczących testera zapraszamy do kontaktu (istnieje możliwość wypożyczenia urządzenia na bezpłatne testy): Kontakt z technicznym wsparciem Klienta: Tel wew. 28 Kontakt z działem Marketingu i Sprzedaży: Tel wew. 21/26/31 ul. Mełgiewska 7/9, Lublin, Poland Tel , Fax info@bitstream.com.pl

+48 81 743 86 43 wew. 28 Kontakt z działem Marketingu i Sprzedaży: Tel. +48 81 743 86 43 wew.
