1 SETEBOS i ANYMUX-CEN Systemy kontroli i nadzoru SETEBOS Monitorowanie temperatury i wilgotności z kalkulacją punktu rosy lub wielopunktowe zewnętrzne monitorowanie temperatury Sterowanie 4 (8) wyjściami typu relay contact, Monitorowanie stanu 4 (8) wejść parametrycznych z izolacją optyczną Optycznie izolowane 2 wejścia do pomiaru napięcia 0-60V Interfejs 1-wire do zewnętrznych czujników temperatury Interfejs RS232/RS485 do przeniesienia styku RS zarządzania urządzeniami obcymi lub do komunikacji z czujnikami Zarządzanie za pomocą interfejsu Ethernet Zarządzanie WWW, SNMP, TELNET, GSM (GPRS) przy wykorzystaniu zewnętrznego dołączanego modemu, obsługa SNMP, Syslog Opcjonalnie: Możliwość montażu w obudowie 19 (z opcjonalnymi dodatkowymi wyjściami i wejściami cyfrowymi) Opcjonalnie: Zasilanie bateryjne ANYMUX-CEN Monitorowanie temperatury i wilgotności z kalkulacją punktu rosy lub wielopunktowe zewnętrzne monitorowanie temperatur Sterowanie 3 wyjściami typu relay contact Monitorowanie stanu 4 wejść z izolacją optyczną typu on-off Zarządzanie zdalne i lokalne za pomocą interfejsu Ethernet i RS232 Wbudowany cztero-portowy przełącznik Ethernet z funkcjami flow control, VLAN, autocrossover Zarządzanie WWW, SNMP, TELNET, obsługa SNMP, Syslog Urządzenia SETEBOS i ANYMUX-CEN są centralkami kontrolno-pomiarowymi przeznaczonymi do nadzoru i kontroli obiektów, rejestrujące parametry otoczenia takie jak temperaturę i wilgotność oraz poprzez odpowiednie wejścia zdarzenia naruszenia przestrzeni obiektu, zalania itp. Ponadto, umożliwiają zdalną kontrolę urządzeń umieszczonych na monitorowanym obiekcie poprzez cztery wbudowane wyjścia typu relay contact, oraz zarządzanie poprzez sieć IP urządzeniami wyposażonymi w konsolę RS232 (SETEBOS-L). Wbudowanie serwera HTTP, serwera TELNET oraz agenta SNMP pozwala na swobodną konfigurację parametrów urządzeń poprzez standardową przeglądarkę WWW oraz stałe monitorowanie stanu urządzenia z poziomu dowolnych platform zarządzania wyposażonych w protokół SNMP. Dodatkowo wbudowana obsługa protokołu SMTP pozwala na powiadamianie operatora pocztą elektroniczną w przypadku wystąpienia dowolnego zdefiniowanego zdarzenia w systemie.

2 System zarządzania i nadzoru szafami serwerowymi Czujniki temperatury/wilgotności: możliwość podłączenia czujników T lub T/H Wejścia cyfrowe: możliwość podłączenia czujników otwarcia drzwi, dymu, zalania i innych Wyjścia cyfrowe: zdalna kontrola urządzeń zewnętrznych, możliwość bezpośredniego sterowania pracą zewnętrznych przekaźników 230V, możliwość załączania wyjść cyfrowych po przekroczeniu skonfigurowanych wartości temperatur Wirtualna konsola RS232: możliwość zdalnego zarządzania urządzeniami wyposażonymi w interfejs RS poprzez sieć IP, np. siłownią telekomunikacyjną

3 Pomiar temperatury/wilgotności: Możliwość obsługi: ANYMUX-CEN: 2x czujnik T/H SETEBOS: 2x czujnik T/H lub 2x czujnik T + 1x czujnik T/H lub 4x czujnik T (możliwość późniejszej rozbudowy do maksymalnie 255 czujników T) - Możliwość konfiguracji kilku progów alarmowych - Możliwość konfiguracji czasu zwłoki dla sygnalizacji alarmów - Zakres pomiaru temperatur: -40 do +120 C - Zakres pomiaru wilgotności: 0 do 100% RH Czujniki: Temperatury: długości 2, 5, 10 lub 50 metrów Temperatury i wilgotności: 2 lub 5 metrów Przykładowe czujniki (rozwiązania BitStream) : Czujnik temperatury Czujnik temperatury i wilgotności

4 Wejścia cyfrowe: Możliwość obsługi: ANYMUX-CEN: 4 wejścia cyfrowe SETEBOS: 4 wejścia cyfrowe (możliwość rozbudowy do 8 wejść cyfrowych poprzez montaż dodatkowego modułu) - Wejścia izolowane galwanicznie - Możliwość konfiguracji zwarcia lub rozwarcia jako stanu alarmowego Przykładowe czujniki (rozwiązania firmy SATEL): Czujki magnetyczne (otwarcia drzwi) Czujnik zalania Czujnik dymu

5 Wyjścia relay contact Możliwość obsługi: ANYMUX-CEN: 3 wyjścia, 1 z możliwością bezpośredniego sterowania przekaźnikiem SETEBOS: 4 wyjścia, 2 z możliwością bezpośredniego sterowania przekaźnikiem - Możliwość konfigurowania temperatur przy których zostania załączone wyjście (możliwość automatycznego załączenia klimatyzacji / grzałki) - Maksymalne napięcie robocze 60V DC - Maksymalny prąd przełączenia 0,5A DC Przykładowe rozwiązania (rozwiązania firmy SATEL oraz RELPOL): Zewnętrzny przekaźnik do sterowania urządzeń 230V wraz z uchwytem mocującym na szynę DIN Syrena alarmowa

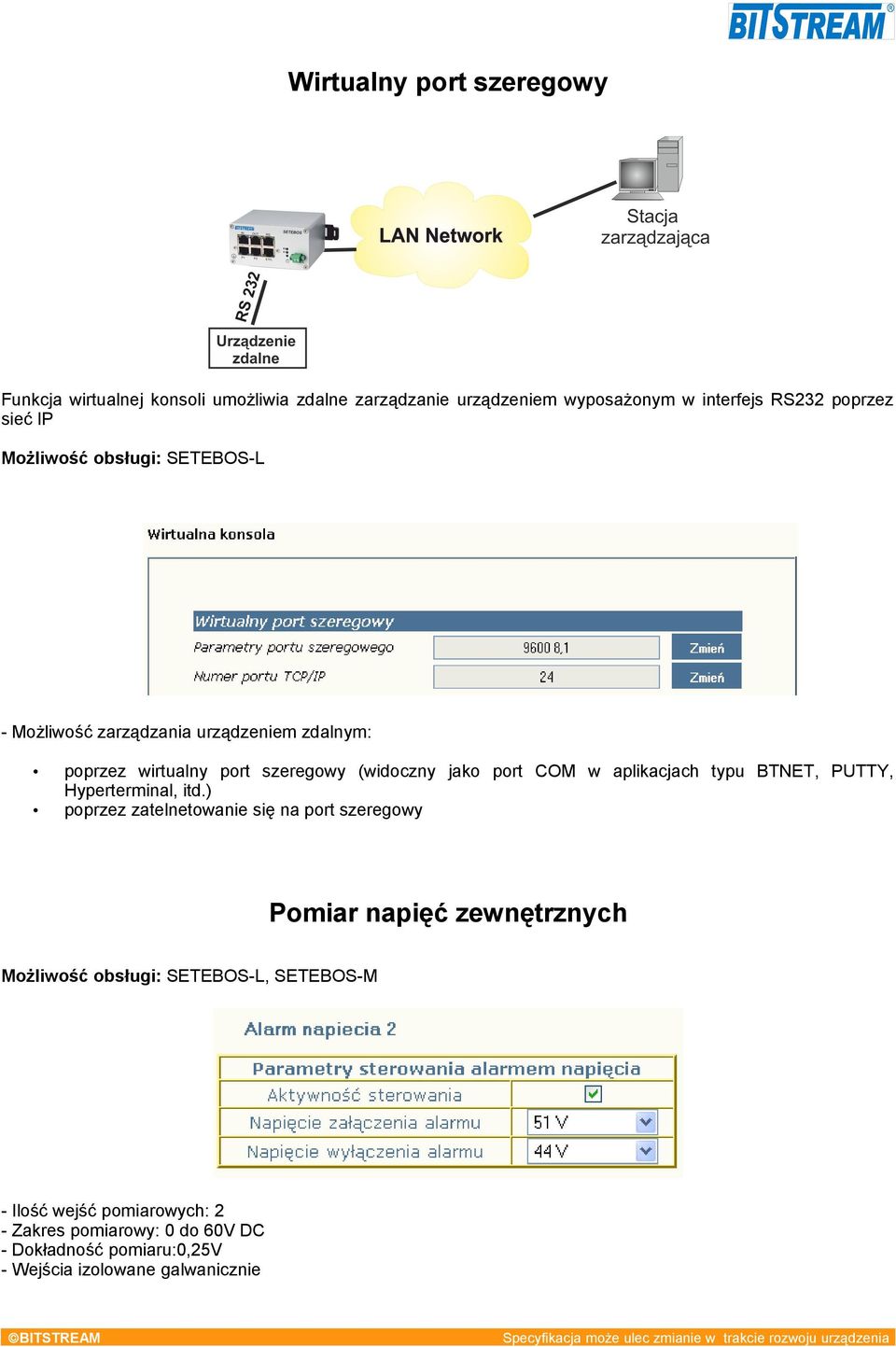

6 Wirtualny port szeregowy Funkcja wirtualnej konsoli umożliwia zdalne zarządzanie urządzeniem wyposażonym w interfejs RS232 poprzez sieć IP Możliwość obsługi: SETEBOS-L - Możliwość zarządzania urządzeniem zdalnym: poprzez wirtualny port szeregowy (widoczny jako port COM w aplikacjach typu BTNET, PUTTY, Hyperterminal, itd.) poprzez zatelnetowanie się na port szeregowy Pomiar napięć zewnętrznych Możliwość obsługi: SETEBOS-L, SETEBOS-M - Ilość wejść pomiarowych: 2 - Zakres pomiarowy: 0 do 60V DC - Dokładność pomiaru:0,25v - Wejścia izolowane galwanicznie

7 Aplikacja zarządzania BTNET Urządzenia SETEBOS oraz ANYMUX-CEN dostarczane są razem z bezpłatnym oprogramowaniem BTNET, umożliwiającym zbieranie alarmów, monitorowanie pracy grupy urządzeń oraz wizualizację pomiarów. W oknie mapy głównej aplikacji BTNET mamy możliwość definiowania domen urządzeń oraz rozmieszczania ich na schemacie lub mapie (możemy dodać odpowiednie tło graficzne). W aplikacji istnieje możliwość tworzenia dowolnej liczby map obiektów IP. Obiekty mapy są stale monitorowane przez aplikację. Kolor biały tła urządzenia oznacza poprawną jego pracę, kolor szary - utratę łączności z elementem, kolor pomarańczowy, czerwony oraz żółty - alarmy występujące w urządzeniu o różnym stopniu ważności (można dowolnie definiować kolory dla poszczególnych typów zdarzeń).

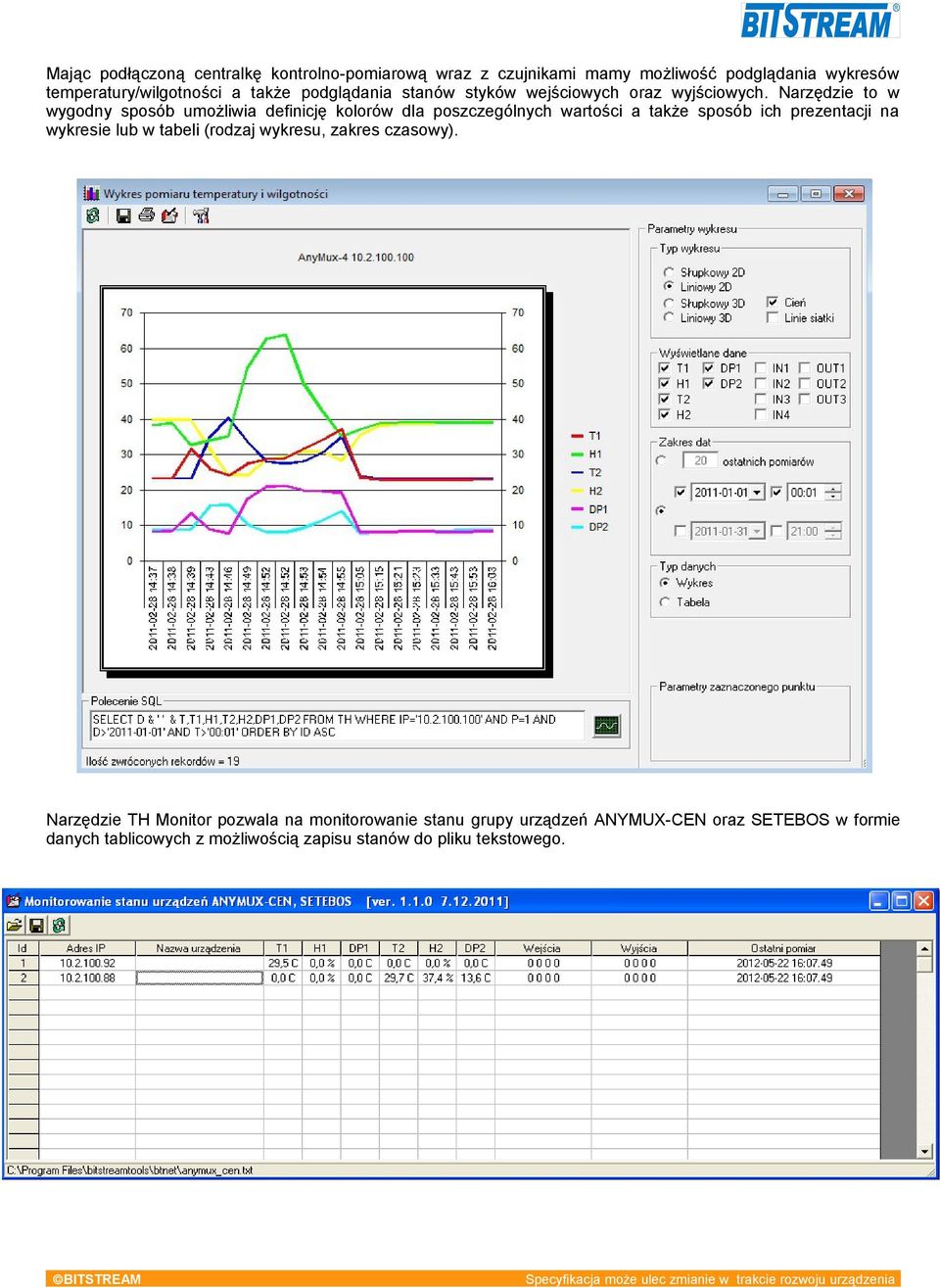

8 Mając podłączoną centralkę kontrolno-pomiarową wraz z czujnikami mamy możliwość podglądania wykresów temperatury/wilgotności a także podglądania stanów styków wejściowych oraz wyjściowych. Narzędzie to w wygodny sposób umożliwia definicję kolorów dla poszczególnych wartości a także sposób ich prezentacji na wykresie lub w tabeli (rodzaj wykresu, zakres czasowy). Narzędzie TH Monitor pozwala na monitorowanie stanu grupy urządzeń ANYMUX-CEN oraz SETEBOS w formie danych tablicowych z możliwością zapisu stanów do pliku tekstowego.

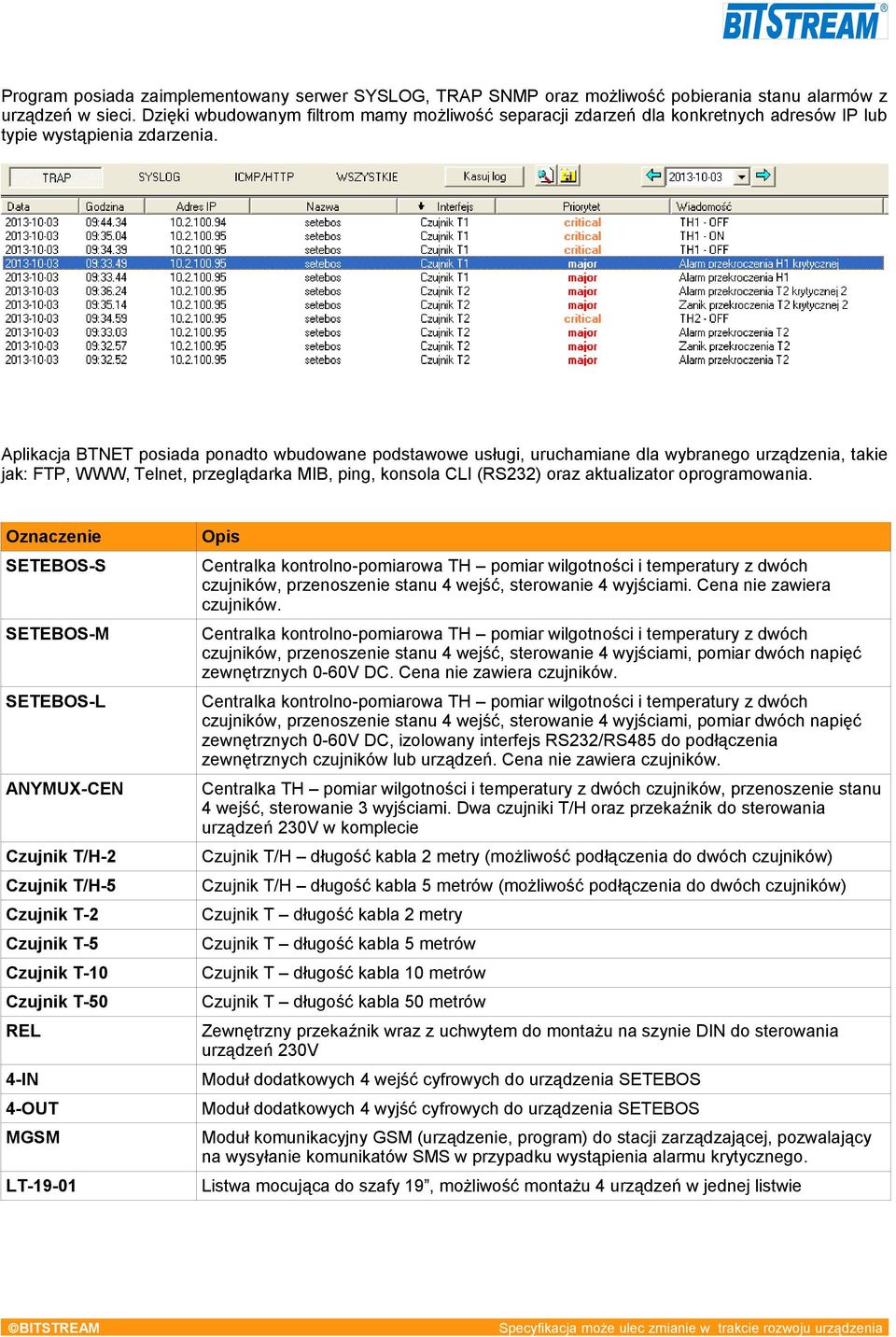

9 Program posiada zaimplementowany serwer SYSLOG, TRAP SNMP oraz możliwość pobierania stanu alarmów z urządzeń w sieci. Dzięki wbudowanym filtrom mamy możliwość separacji zdarzeń dla konkretnych adresów IP lub typie wystąpienia zdarzenia. Aplikacja BTNET posiada ponadto wbudowane podstawowe usługi, uruchamiane dla wybranego urządzenia, takie jak: FTP, WWW, Telnet, przeglądarka MIB, ping, konsola CLI (RS232) oraz aktualizator oprogramowania. Oznaczenie Opis SETEBOS-S Centralka kontrolno-pomiarowa TH pomiar wilgotności i temperatury z dwóch czujników, przenoszenie stanu 4 wejść, sterowanie 4 wyjściami. Cena nie zawiera czujników. SETEBOS-M Centralka kontrolno-pomiarowa TH pomiar wilgotności i temperatury z dwóch czujników, przenoszenie stanu 4 wejść, sterowanie 4 wyjściami, pomiar dwóch napięć zewnętrznych 0-60V DC. Cena nie zawiera czujników. SETEBOS-L Centralka kontrolno-pomiarowa TH pomiar wilgotności i temperatury z dwóch czujników, przenoszenie stanu 4 wejść, sterowanie 4 wyjściami, pomiar dwóch napięć zewnętrznych 0-60V DC, izolowany interfejs RS232/RS485 do podłączenia zewnętrznych czujników lub urządzeń. Cena nie zawiera czujników. ANYMUX-CEN Centralka TH pomiar wilgotności i temperatury z dwóch czujników, przenoszenie stanu 4 wejść, sterowanie 3 wyjściami. Dwa czujniki T/H oraz przekaźnik do sterowania urządzeń 230V w komplecie Czujnik T/H-2 Czujnik T/H długość kabla 2 metry (możliwość podłączenia do dwóch czujników) Czujnik T/H-5 Czujnik T/H długość kabla 5 metrów (możliwość podłączenia do dwóch czujników) Czujnik T-2 Czujnik T długość kabla 2 metry Czujnik T-5 Czujnik T długość kabla 5 metrów Czujnik T-10 Czujnik T długość kabla 10 metrów Czujnik T-50 Czujnik T długość kabla 50 metrów REL Zewnętrzny przekaźnik wraz z uchwytem do montażu na szynie DIN do sterowania urządzeń 230V 4-IN Moduł dodatkowych 4 wejść cyfrowych do urządzenia SETEBOS 4-OUT Moduł dodatkowych 4 wyjść cyfrowych do urządzenia SETEBOS MGSM Moduł komunikacyjny GSM (urządzenie, program) do stacji zarządzającej, pozwalający na wysyłanie komunikatów SMS w przypadku wystąpienia alarmu krytycznego. LT Listwa mocująca do szafy 19, możliwość montażu 4 urządzeń w jednej listwie

10 PARAMETRY SETEBOS Interfejs pomiaru temperatury i wilgotności Zarządzanie Zakres pomiaru temperatur: C Dokładność pomiaru temperatury: +/- 0.4 C dla 25 C Zakres pomiaru wilgotności: 0-100% RH Dokładność pomiaru wilgotności: +/- 3% RH Złącze: RJ-45 SNMP, syslog Protokół HTTP i przeglądarka WWW jako aplikacja zarządzania SMTP -wysyłanie w przypadku awarii Poprzez port Ethernet Interfejs RS485/ RS422 ** Interfejs RS232 ** Szybkość transmisji kbit/s Konfiguracja typ interfejsu: RS422 4 przewodowy RS485 2 przewodowy Złącze: RJ-45 Szybkość transmisji kbit/s Typ interfejsu : RS232C, ITU-T V.28, (Rx,Tx) Złącze: RJ-45 Wyjścia cyfrowe Wejścia cyfrowe Ilość wyjść 4 (8) Typ wyjść - relay contact Maksymalne napięcie robocze 60V DC Maksymalny prąd przełączenia 0,5A DC Dwa wyjścia z możliwością bezpośredniego sterowania zewnętrznym stycznikiem Ilość wejść standardowo 4 (8) Typ wejść parametryczne, wykrywanie zwarcia, rozwarcia i obciążenia rezystancją charakterystyczną. Wejścia izolowane galwanicznie Wejścia pomiarowe * Interfejsy 1-wire Ilość wejść - 2 Zakres pomiarowy V DC Dokładność pomiaru 0,25V Wejścia izolowane galwanicznie Szybkość transmisji 0-16,3 kbit/s Zasięg 100m Złącze: RJ-45 Zasilanie Wymiary Zakres napięć zasilania 12 do 60V DC Zasilanie bateryjne Zewnętrzny dołączany zasilacz 230VAC/48VDC Pobór mocy do 6W Obudowa 103x77x53mm (lub opcjonalnie 19 1U) Możliwość montażu na szynie DIN Możliwość bezpośredniego montażu w szafie 19 za pomocą listwy mocującej LT (4 urządzenia w jednej listwie mocującej) Oznaczanie SETEBOS - S-wersja podstawowa SETEBOS - M - wersja rozbudowana o wejścia pomiaru napięć SETEBOS - L - wersja rozbudowana o wejścia pomiarowe oraz port RS232 / RS485 * - interfejs dostępny w urządzeniach SETEBOS-M oraz SETEBOS-L ** - interfejs dostępny w urządzeniu SETEBOS-L

11 PARAMETRY ANYMUX-CEN Interfejs pomiaru temperatury i wilgotności Zakres pomiaru temperatur: C Dokładność pomiaru temperatury: +/ C Zakres pomiaru wilgotności: 0-100% RH Dokładność pomiaru wilgotności: +/- 3% RH Złącze: wtyk sprężynowy Zarządzanie Interfejs RS232 Porty Ethernet Szybkość : 9600 bit/s (start-stop) Typ interfejsu : RS232C, ITU-T V.28, (Rx,Tx) Złącze: wtyk sprężynowy Interfejs wejściowy Szybkość transmisji 10/100Mbit/s Funkcja kontroli przepływu Funkcja autocrossover MDI, MDI-X Wsparcie dla sieci VLAN, IEEE 802.1q Sygnalizacja poprawności połączenia Złącze 4 x RJ-45 Zasilanie Optoizolowane 4 wejścia typu "on-off" Częstotliwość zmian stanu wejść: <2 Hz Złącze: wtyk sprężynowy Interfejs wyjściowy SNMP v.1 Protokół HTTP i przeglądarka WWW jako aplikacja zarządzania SMTP -wysyłanie w przypadku awarii W paśmie poprzez dowolny port Ethernet lub poza pasmem przez dedykowany port Poprzez port terminala RJ-45 (9600,N,8,1) wstępna konfiguracja Zakres napięć zasilania 36 do 60V DC Zewnętrzny dołączany zasilacz 230VAC/48VDC Pobór mocy do 6W Wymiary Maksymalne napięcie robocze: 60VDC Minimalne napięcie robocze 36 VDC 2 wyjścia typu "relay-contact" 1 wyjście do bezpośredniego sterowania dowolnym przekaźnikiem pomocniczym 12V do załączania napięcia 230V/400V Złącze: wtyk sprężynowy Obudowa 103x230x53mm Waga do 1kg Możliwość bezpośredniego montażu w szafie 19 za pomocą listwy mocującej LT BITSTREAM Sp. z o.o. ul. Mełgiewska 7/9, Lublin, Poland Tel , Fax info@bitstream.com.pl
