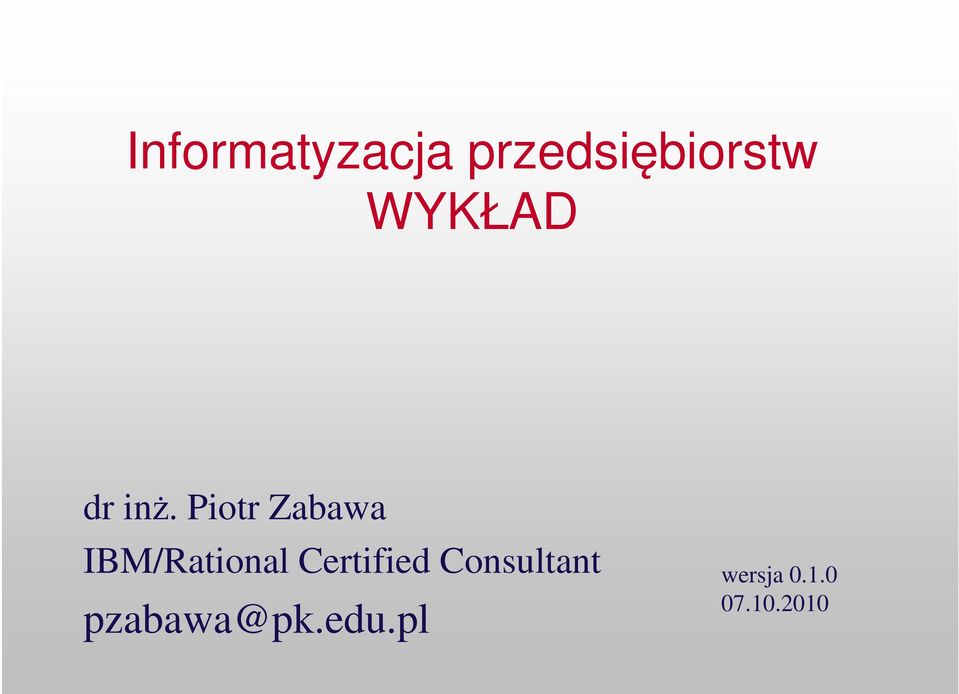

1 Informatyzacja przedsiębiorstw WYKŁAD dr inż. Piotr Zabawa IBM/Rational Certified Consultant wersja

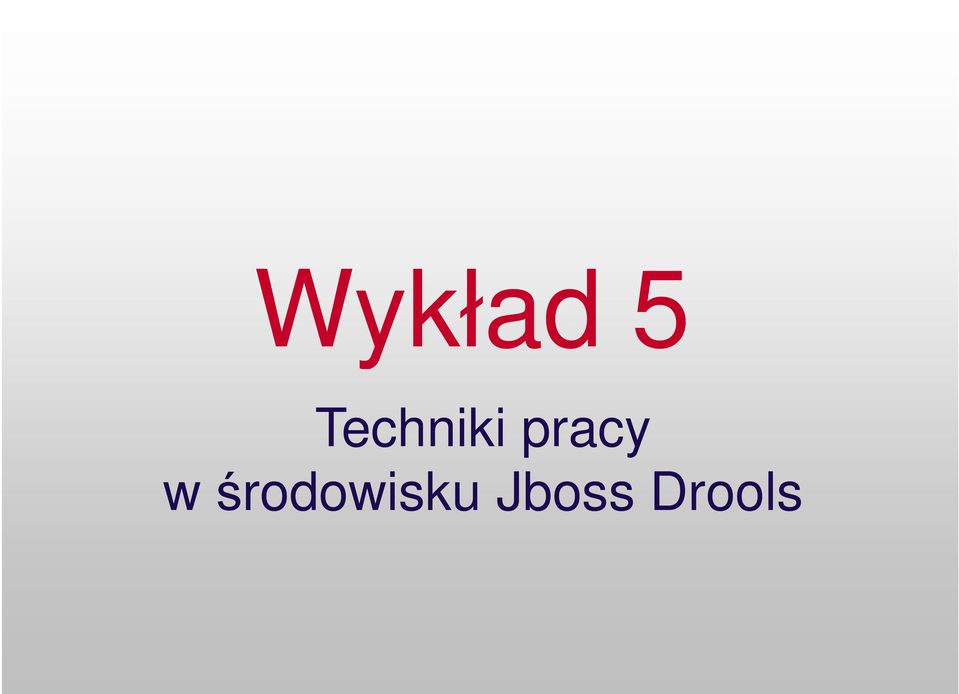

2 Wykład 5 Techniki pracy w środowisku Jboss Drools

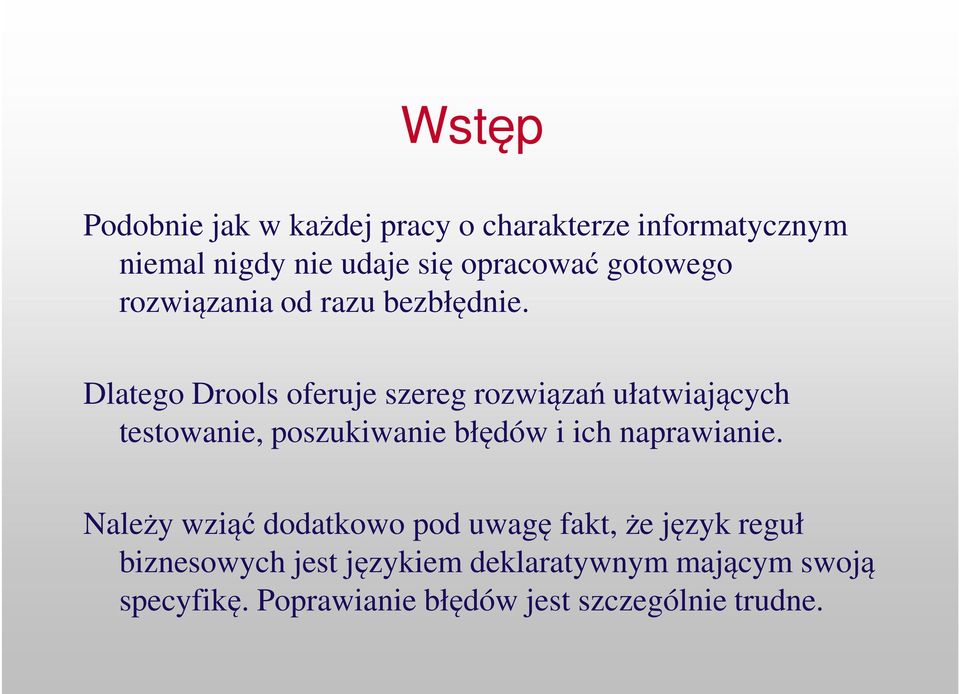

3 Wstęp Podobnie jak w każdej pracy o charakterze informatycznym niemal nigdy nie udaje się opracować gotowego rozwiązania od razu bezbłędnie. Dlatego Drools oferuje szereg rozwiązań ułatwiających testowanie, poszukiwanie błędów i ich naprawianie. Należy wziąć dodatkowo pod uwagę fakt, że język reguł biznesowych jest językiem deklaratywnym mającym swoją specyfikę. Poprawianie błędów jest szczególnie trudne.

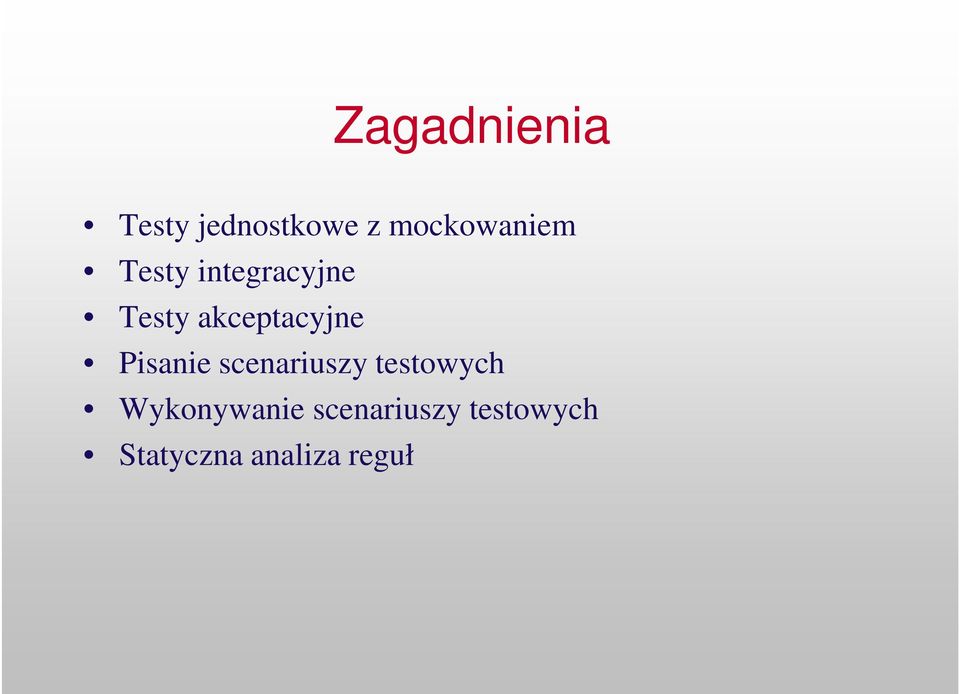

4 Zagadnienia Testy jednostkowe z mockowaniem Testy integracyjne Testy akceptacyjne Pisanie scenariuszy testowych Wykonywanie scenariuszy testowych Statyczna analiza reguł

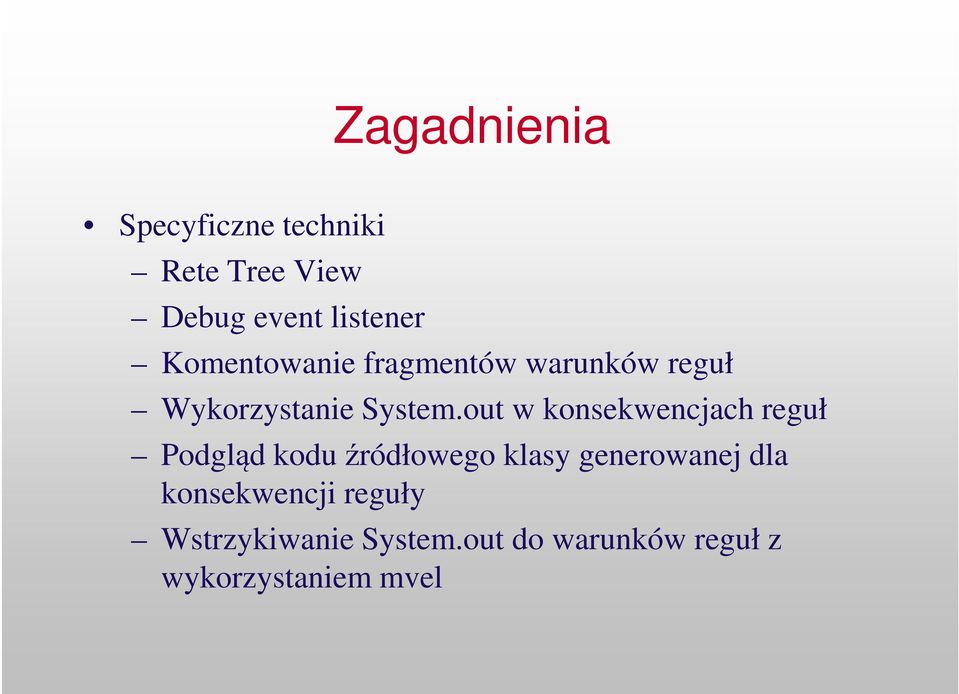

5 Zagadnienia Specyficzne techniki Rete Tree View Debug event listener Komentowanie fragmentów warunków reguł Wykorzystanie System.out w konsekwencjach reguł Podgląd kodu źródłowego klasy generowanej dla konsekwencji reguły Wstrzykiwanie System.out do warunków reguł z wykorzystaniem mvel

6 Testy jednostkowe W testach jednostkowych chodzi o przetestowanie reguły w oderwaniu od całego otoczenia testujemy poprawność samej reguły a nie np. usług, z których ona korzysta. Aby móc zastosować takie podejście należy skorzystać z Aby móc zastosować takie podejście należy skorzystać z bibliotek mockujących, np. jmock. Biblioteka ta umożliwia wykonanie klasy, która zastępuje usługę rejestrując wywołania jej metod (nazwa metody, ilość wywołań, czas wywołania, kolejność wywołań).

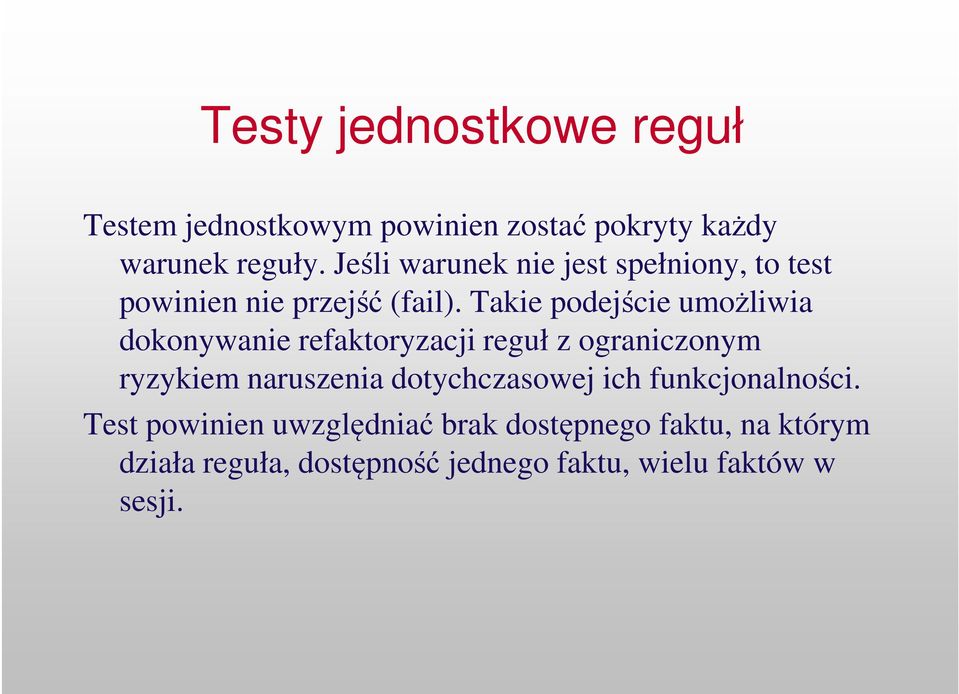

7 Testy jednostkowe reguł Testem jednostkowym powinien zostać pokryty każdy warunek reguły. Jeśli warunek nie jest spełniony, to test powinien nie przejść (fail). Takie podejście umożliwia dokonywanie refaktoryzacji reguł z ograniczonym ryzykiem naruszenia dotychczasowej ich funkcjonalności. Test powinien uwzględniać brak dostępnego faktu, na którym działa reguła, dostępność jednego faktu, wielu faktów w sesji.

8 Testy jednostkowe workflow Testy jednostkowe dla procesów powinny być podzielone na dwie części: Testy definicji procesu (w bazie wiedzy tylko zasób *.rf) Testy reguł Test definicji procesu powinien testować każdy węzeł procesu w celu sprawdzenia prawidłowości rozpływu sterowania. Szczególny nacisk należy położyć na sprawdzenie każdej gałęzi procesu oraz na sprawdzanie warunków w poszczególnych węzłach.

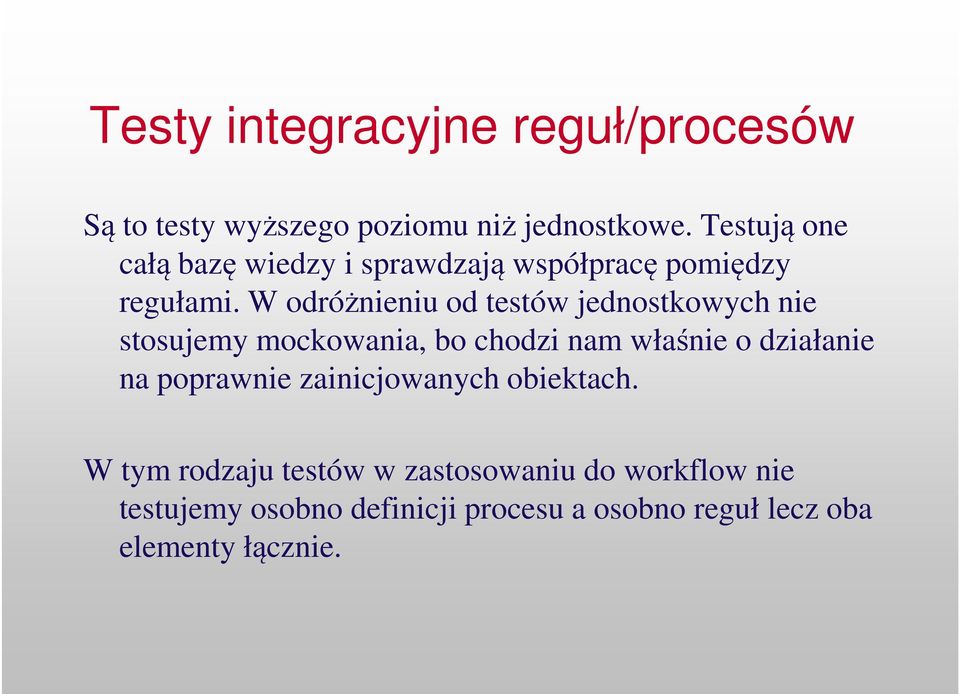

9 Testy integracyjne reguł/procesów Są to testy wyższego poziomu niż jednostkowe. Testują one całą bazę wiedzy i sprawdzają współpracę pomiędzy regułami. W odróżnieniu od testów jednostkowych nie stosujemy mockowania, bo chodzi nam właśnie o działanie na poprawnie zainicjowanych obiektach. W tym rodzaju testów w zastosowaniu do workflow nie testujemy osobno definicji procesu a osobno reguł lecz oba elementy łącznie.

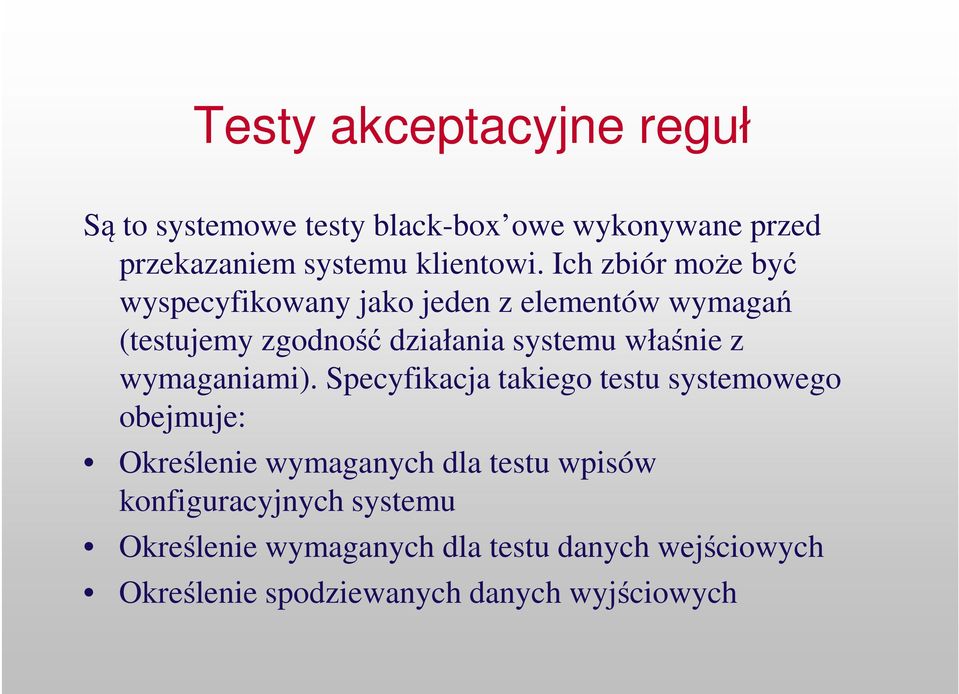

10 Testy akceptacyjne reguł Są to systemowe testy black-box owe wykonywane przed przekazaniem systemu klientowi. Ich zbiór może być wyspecyfikowany jako jeden z elementów wymagań (testujemy zgodność działania systemu właśnie z wymaganiami). Specyfikacja takiego testu systemowego obejmuje: Określenie wymaganych dla testu wpisów konfiguracyjnych systemu Określenie wymaganych dla testu danych wejściowych Określenie spodziewanych danych wyjściowych

11 Testy akceptacyjne reguł Istnieje szereg narzędzi ułatwiających implementowanie testów akceptacyjnych. Jednym z nich jest Framework for Integrated Test (FIT). Przechowuje on specyfikację testów w dokumentach typu doc lub rtf. Podejście to zastosowano w Drools i jest ono dostępne przez Guvnor, a więc są dedykowane do użytku dla analityków biznesowych.

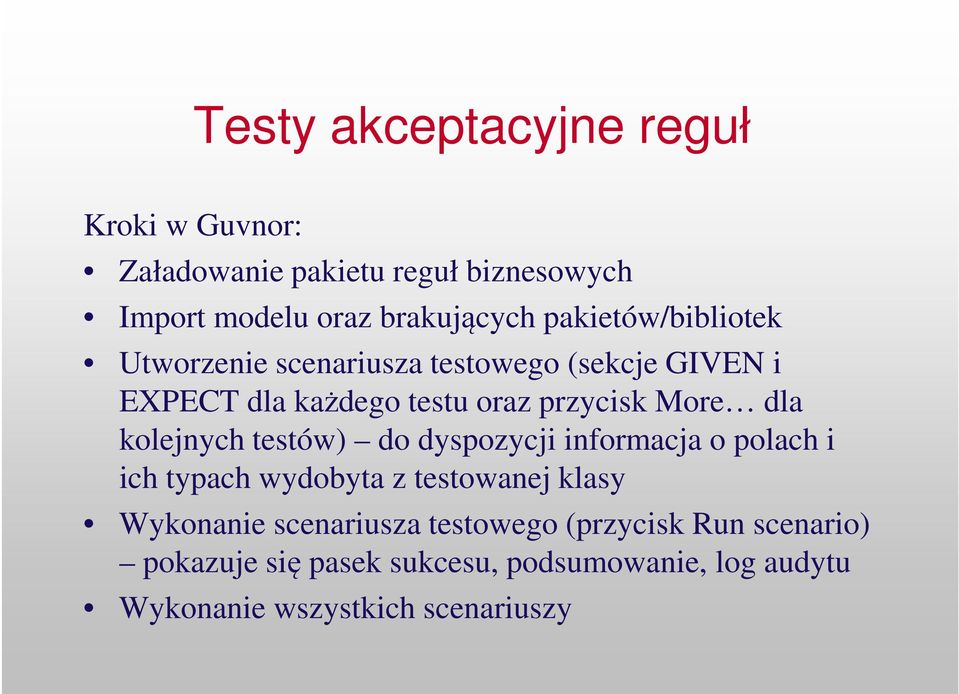

12 Testy akceptacyjne reguł Kroki w Guvnor: Załadowanie pakietu reguł biznesowych Import modelu oraz brakujących pakietów/bibliotek Utworzenie scenariusza testowego (sekcje GIVEN i EXPECT dla każdego testu oraz przycisk More dla kolejnych testów) do dyspozycji informacja o polach i ich typach wydobyta z testowanej klasy Wykonanie scenariusza testowego (przycisk Run scenario) pokazuje się pasek sukcesu, podsumowanie, log audytu Wykonanie wszystkich scenariuszy

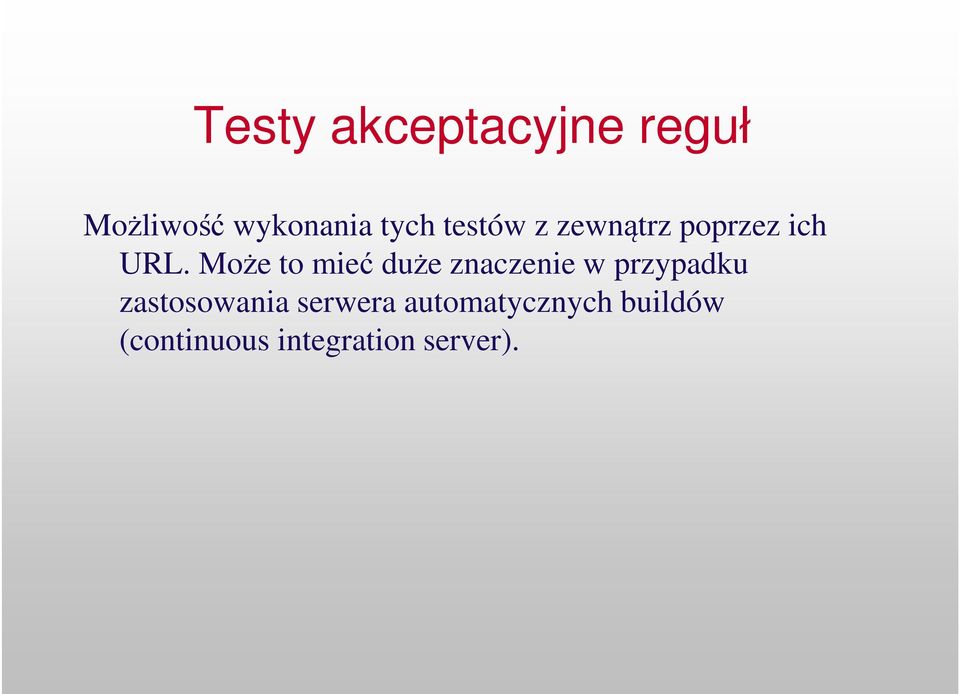

13 Testy akceptacyjne reguł Możliwość wykonania tych testów z zewnątrz poprzez ich URL. Może to mieć duże znaczenie w przypadku zastosowania serwera automatycznych buildów (continuous integration server).

14 Statyczna analiza reguł Pisanie testów jest czynnością niezwykle żmudną. Dlatego lepiej jest korzystać z możliwości automatyzowania tego procesu. Jedną z takich możliwości oferuje właśnie analiza statyczna reguł. Jednym z elementów Drools jest drools-verifier, który używa własnych reguł do analizowania reguł użytkownika. Jest zintegrowany z Guvnor.

15 Statyczna analiza reguł Kroki w Guvnor: Wskazanie pakietu reguł Uruchomienie analizy Ręczna analiza wyników (błędy, ostrzeżenia, uwagi) Pakiet ten jest nowy w Drools i wewnętrzne reguły analizy będą stopniowo uzupełniane.

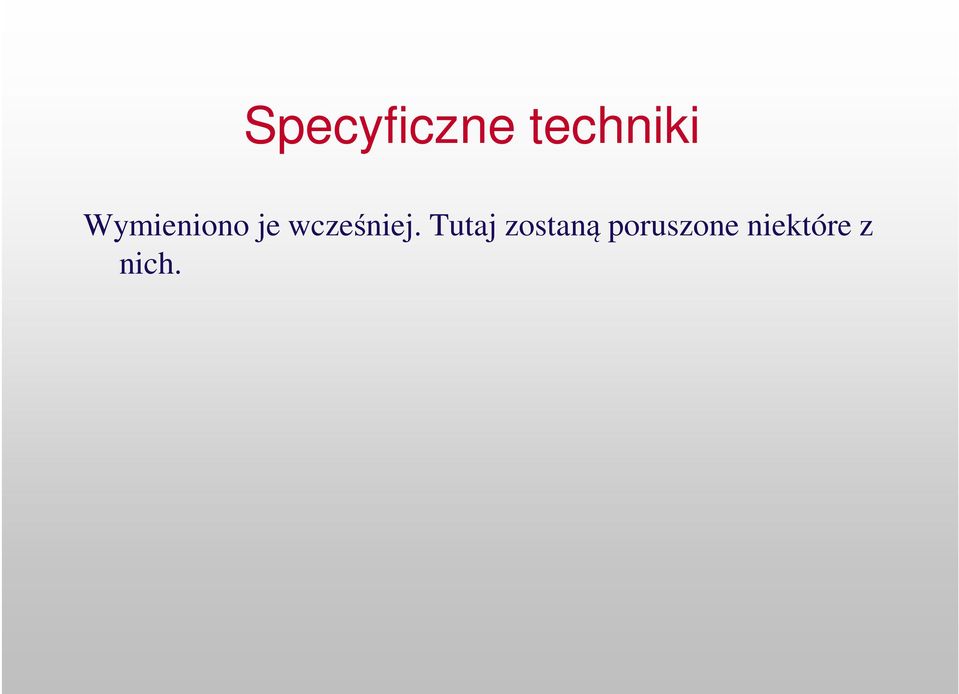

16 Specyficzne techniki Wymieniono je wcześniej. Tutaj zostaną poruszone niektóre z nich.

17 Specyficzne techniki Wymieniono je wcześniej. Tutaj zostaną poruszone niektóre z nich.

18 Event listeners Inaczej zwane callback handlers mają wiele zastosowań: Audyty Debugowanie Wyprowadzanie funkcjonalności poza reguły(np. metoda afteractivationfired w AgendaEventListener do tworzenia Messages i Report)

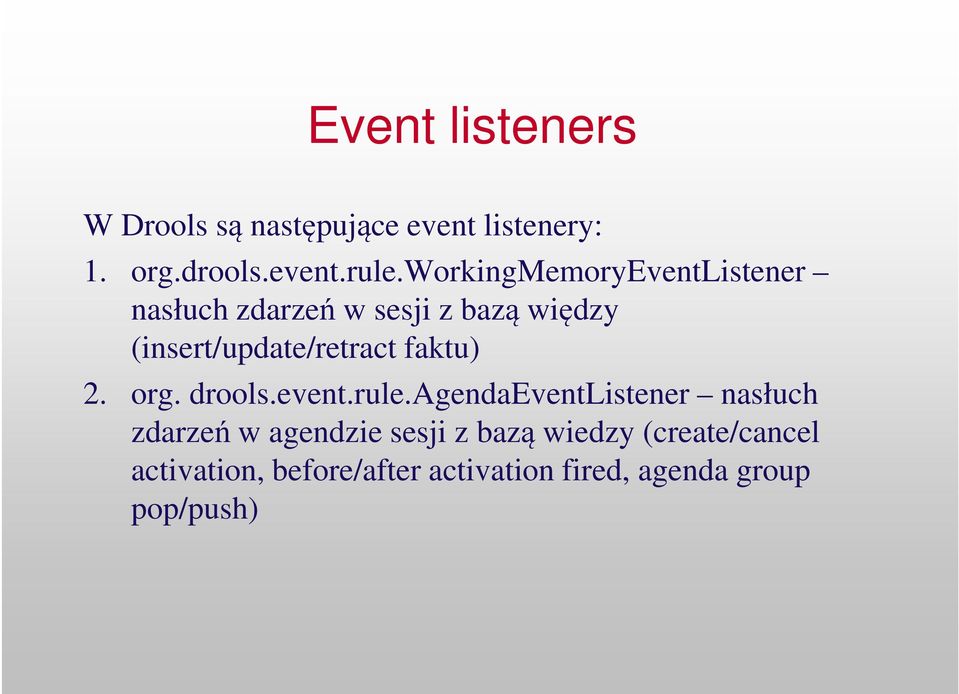

19 Event listeners W Drools są następujące event listenery: 1. org.drools.event.rule.workingmemoryeventlistener nasłuch zdarzeń w sesji z bazą więdzy (insert/update/retract faktu) 2. org. drools.event.rule.agendaeventlistener nasłuch zdarzeń w agendzie sesji z bazą wiedzy (create/cancel activation, before/after activation fired, agenda group pop/push)

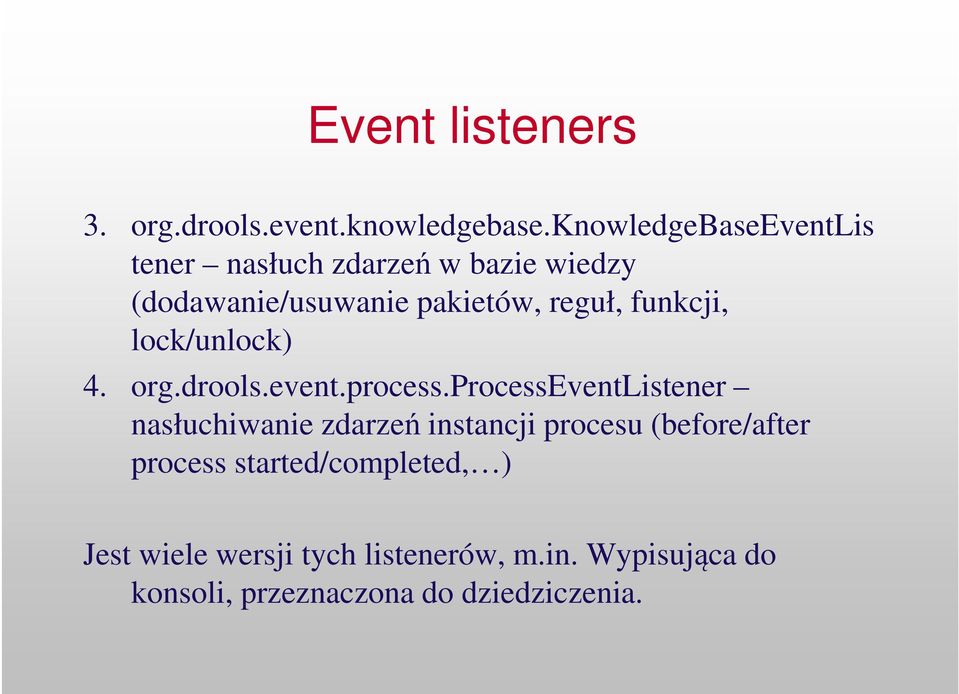

20 Event listeners 3. org.drools.event.knowledgebase.knowledgebaseeventlis tener nasłuch zdarzeń w bazie wiedzy (dodawanie/usuwanie pakietów, reguł, funkcji, lock/unlock) 4. org.drools.event.process.processeventlistener nasłuchiwanie zdarzeń instancji procesu (before/after process started/completed, ) Jest wiele wersji tych listenerów, m.in. Wypisująca do konsoli, przeznaczona do dziedziczenia.

21 Debugowanie reguł Drools Eclipse plugin oferuje możliwość debugowania konsekwencji reguł w pliku reguł. Możliwości takie jak w debugingu Java i w Guvnor (widoki Audit, Working Memory, Agenda, Global Data, Process Instance). Możliwość logowania do pliku w celu analizy off-line zdarzeń (tylko zdarzeń?).

22 Debugowanie procesu Drools Eclipse plugin oferuje dodatkowe widoki do debugowania procesu: Process Instances (pokazuje wszystkie instancje procesów) Process Instance (pokazuje grafową reprezentację procesu i aktualny węzeł) Aby aktywować te widoki należy ustawić breakpoint w metodzie beforenodetriggered klasy ProcessEventListener (wejście przez proces) albo w konsekwencji reguły (wejście przez regułę).

23 Analiza generowanego kodu Kompilator Drools w czasie kompilacji pliku reguł generuje wiele klas Java. Klasy te są zapisywane w RAM, jednak można je przekierować do pliku: -Ddrools.dump.dir= target/dumpdir KnowledgeBuilderConfiguration configuration = KnowledgeBuilderFactory. newknowledgebuilderconfiguration(); configuration.setoption(dumpdiroption. get(new File( target/dumpdir ))); Można przeprowadzić szczegółową analizę kodu i zobaczyć jaki kod jest naprawdę wykonywany.

24 Wykorzystanie możliwości mval Można tymczasowo tylko w celu debugowania wstrzyknąć do warunków reguły dodatkowy kod, np. dialect mvel when Account ( eval(system.out.println( matched ); balance>1))
