Warsztaty szkoleniowe. Technologia SafetyLon w systemach związanych z bezpieczeństwem funkcjonalnym Narzędzia SafetyLon Moduł 4.5.

Transkrypt

1 Warsztaty szkoleniowe Technologia SafetyLon w systemach związanych z bezpieczeństwem funkcjonalnym Narzędzia SafetyLon Moduł 4.5 Plan prezentacji Przegląd narzędzi programistycznych wykorzystywanych w programowaniu aplikacji SafetyLon Narzędzia S/W komercyjne Narzędzia S/W dedykowane, opracowane w ramach projektu SafetyLon Training Workshop Moduł 4.5 Narzędzia SafetyLon LMD&LUS&PLUG Slajd nr 2

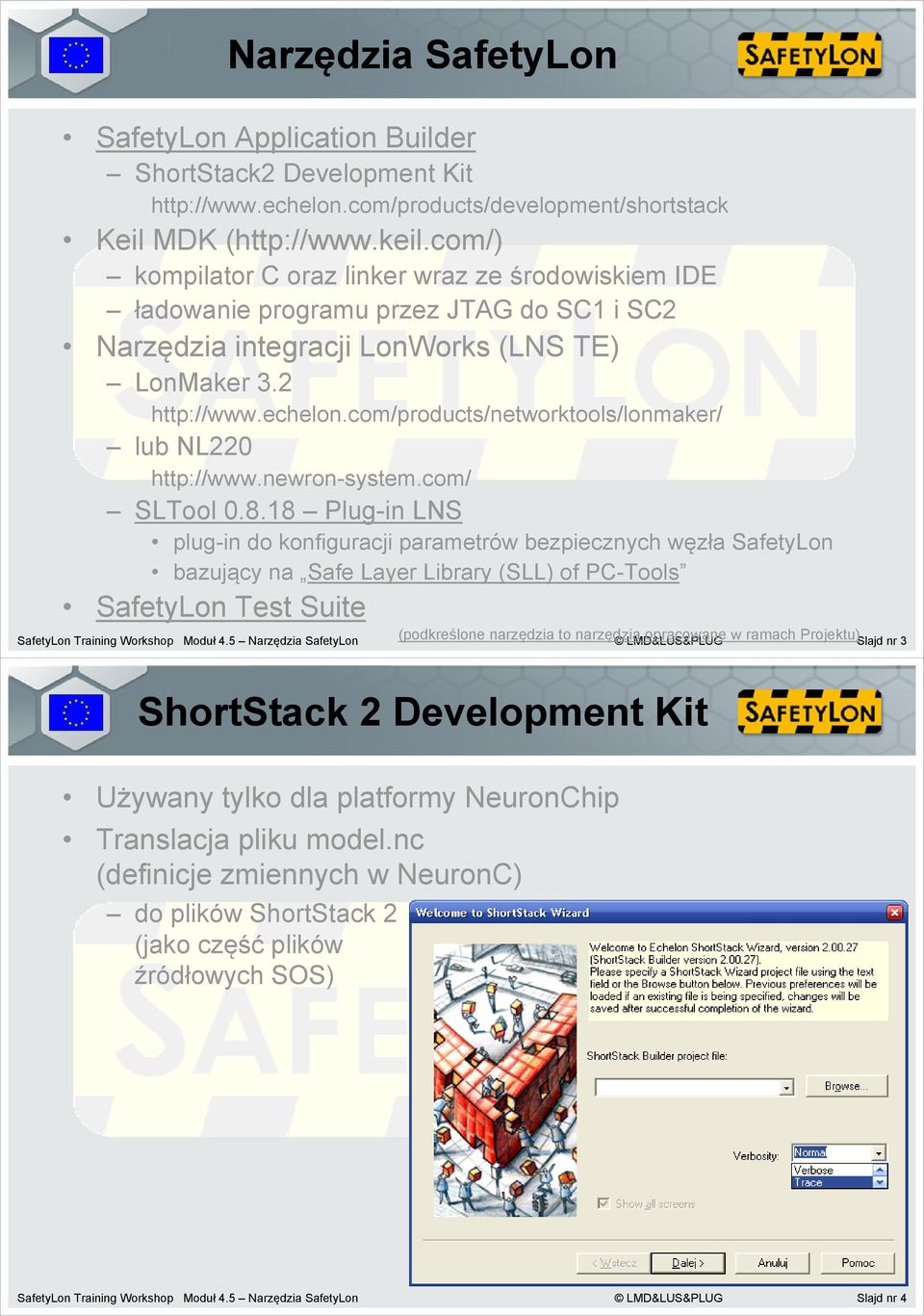

2 Narzędzia SafetyLon SafetyLon Application Builder ShortStack2 Development Kit Keil MDK ( kompilator C oraz linker wraz ze środowiskiem IDE ładowanie programu przez JTAG do SC1 i SC2 Narzędzia integracji LonWorks (LNS TE) LonMaker lub NL220 SLTool Plug-in LNS plug-in do konfiguracji parametrów bezpiecznych węzła SafetyLon bazujący na Safe Layer Library (SLL) of PC-Tools SafetyLon Test Suite (podkreślone narzędzia to narzędzia opracowane w ramach Projektu) SafetyLon Training Workshop Moduł 4.5 Narzędzia SafetyLon LMD&LUS&PLUG Slajd nr 3 ShortStack 2 Development Kit Używany tylko dla platformy NeuronChip Translacja pliku model.nc (definicje zmiennych w NeuronC) do plików ShortStack 2 (jako część plików źródłowych SOS) SafetyLon Training Workshop Moduł 4.5 Narzędzia SafetyLon LMD&LUS&PLUG Slajd nr 4

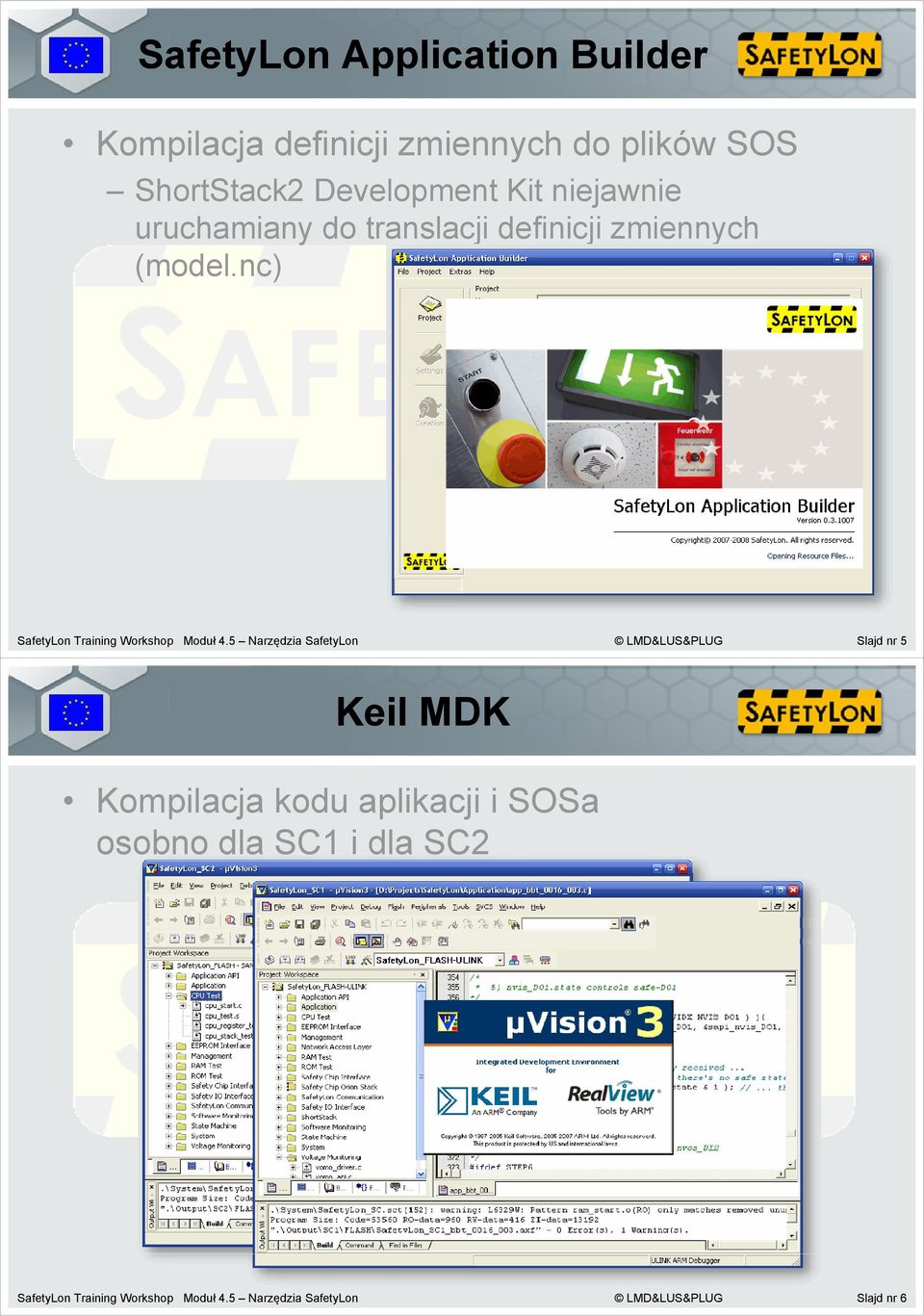

3 SafetyLon Application Builder Kompilacja definicji zmiennych do plików SOS ShortStack2 Development Kit niejawnie uruchamiany do translacji definicji zmiennych (model.nc) SafetyLon Training Workshop Moduł 4.5 Narzędzia SafetyLon LMD&LUS&PLUG Slajd nr 5 Keil MDK Kompilacja kodu aplikacji i SOSa osobno dla SC1 i dla SC2 SafetyLon Training Workshop Moduł 4.5 Narzędzia SafetyLon LMD&LUS&PLUG Slajd nr 6

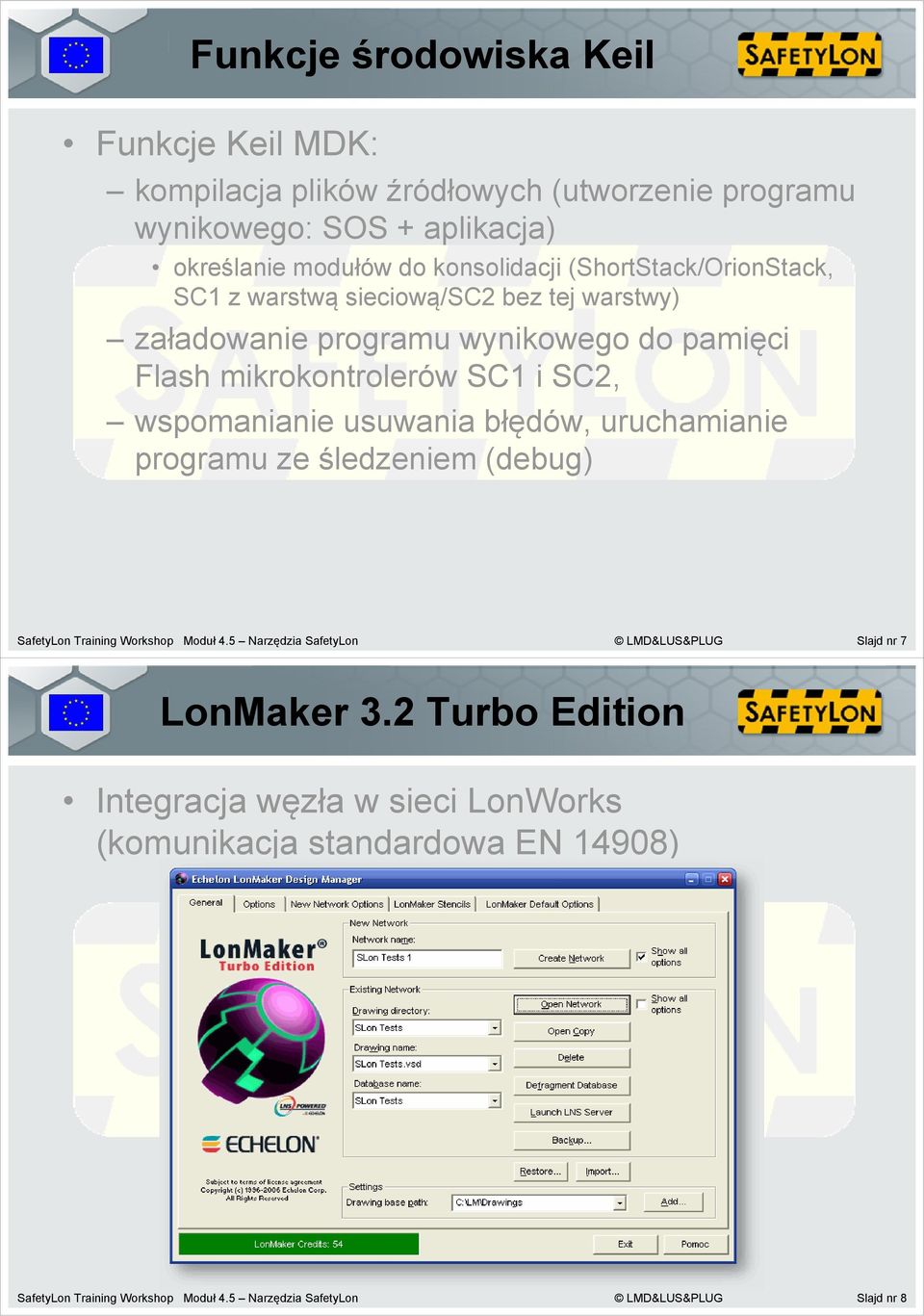

4 Funkcje środowiska Keil Funkcje Keil MDK: kompilacja plików źródłowych (utworzenie programu wynikowego: SOS + aplikacja) określanie modułów do konsolidacji (ShortStack/OrionStack, SC1 z warstwą sieciową/sc2 bez tej warstwy) załadowanie programu wynikowego do pamięci Flash mikrokontrolerów SC1 i SC2, wspomanianie usuwania błędów, uruchamianie programu ze śledzeniem (debug) SafetyLon Training Workshop Moduł 4.5 Narzędzia SafetyLon LMD&LUS&PLUG Slajd nr 7 LonMaker 3.2 Turbo Edition Integracja węzła w sieci LonWorks (komunikacja standardowa EN 14908) SafetyLon Training Workshop Moduł 4.5 Narzędzia SafetyLon LMD&LUS&PLUG Slajd nr 8

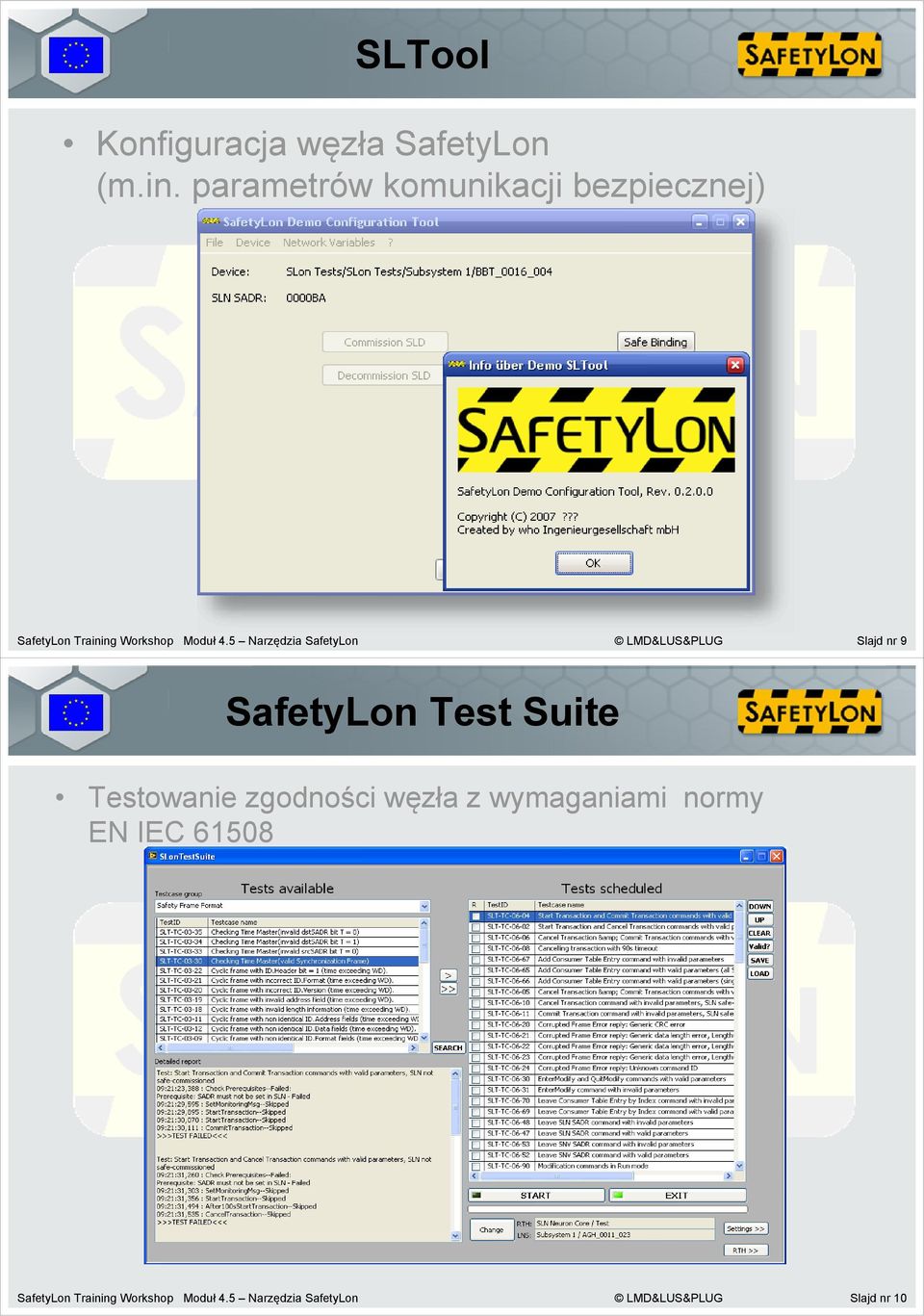

5 SLTool Konfiguracja węzła SafetyLon (m.in. parametrów komunikacji bezpiecznej) SafetyLon Training Workshop Moduł 4.5 Narzędzia SafetyLon LMD&LUS&PLUG Slajd nr 9 SafetyLon Test Suite Testowanie zgodności węzła z wymaganiami normy EN IEC SafetyLon Training Workshop Moduł 4.5 Narzędzia SafetyLon LMD&LUS&PLUG Slajd nr 10

6 SafetyLon Test Suite SafetyLon Test Suite to: Środowisko testowe utworzone w LabView z użyciem TestStand-a i z zaadaptowanym środowiskiem wspomagającym zarządzanie testami - rth Testy zaprojektowane w tym środowisku testujące zgodność referencyjnego węzła z założeniami projektu i wymaganiami IEC obejmują następujące grupy: testy sprzętowe zasilania testy sprzętowe wejść/wyjść testy komunikacji bezpiecznej testy synchronizacji testy biblioteki SLL (sieciowa konfiguracja par. bezpiecznych) Środowisko do projektowania testów węzłów końcowych (np. czujki pożarowej, przycisku awaryjnego) SafetyLon Training Workshop Moduł 4.5 Narzędzia SafetyLon LMD&LUS&PLUG Slajd nr 11 Przechodzimy do modułu P Wprowadzenie do projektu SafetyLon Podstawy technologii LonWorks Podstawy bezpieczeństwa funkcjonalnego wg PN EN IEC Przerwa 1 Przegląd wyników projektu SafetyLon Technologia LonWorks w projekcie Zasady bezpiecznej komunikacji Sprzęt referencyjny Oprogramowanie systemowe Narzędzia SafetyLon Środowisko testowe Test Suite Moduł 4.6 SafetyLon Training Workshop Moduł 4.5 Narzędzia SafetyLon LMD&LUS&PLUG Slajd nr 12
