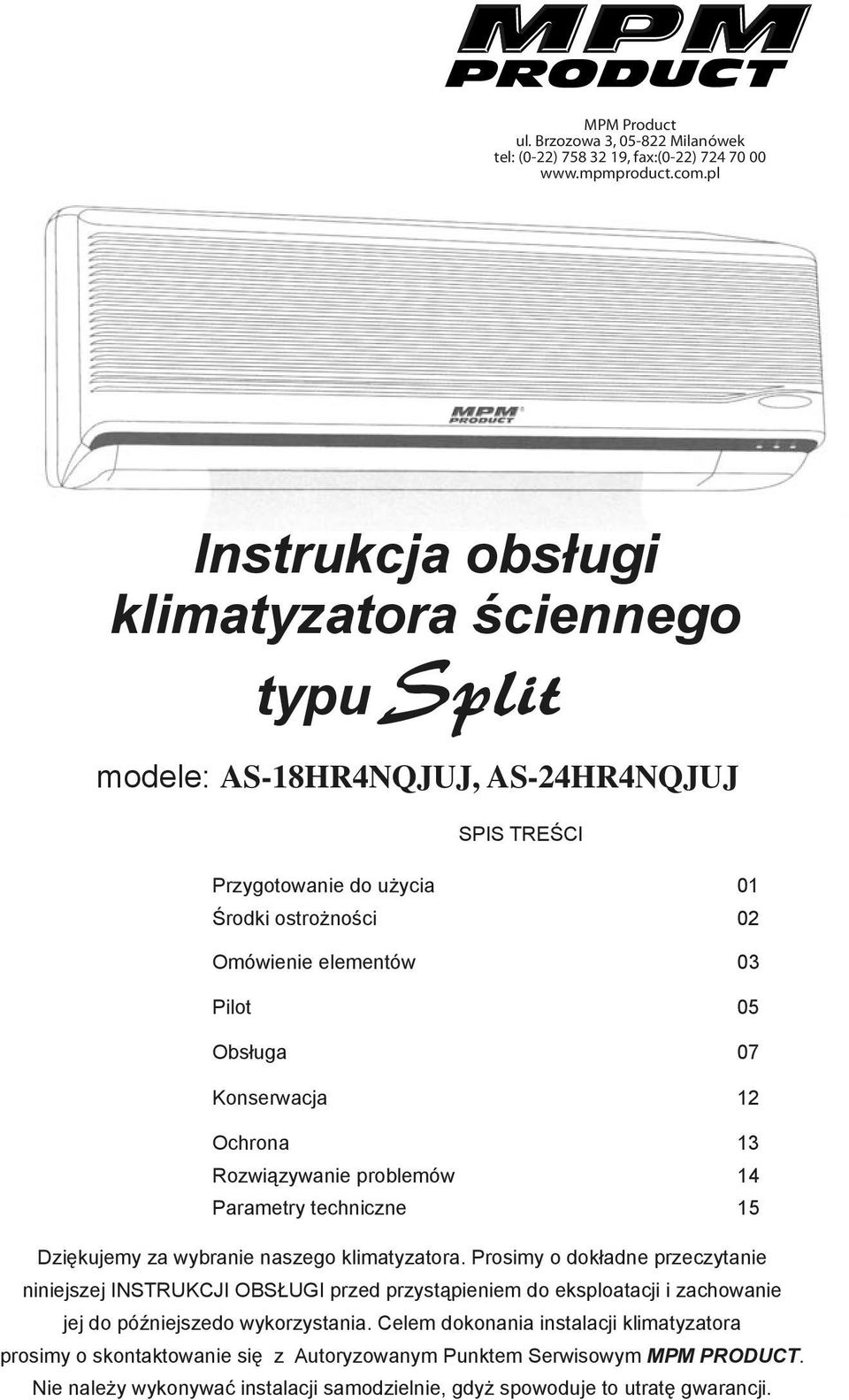

1 MPM Product ul. Brzozowa 3, Milanówek tel: (0-22) , fax:(0-22) Instrukcja obsługi klimatyzatora ściennego typu Split modele: AS-18HR4NQJUJ, AS-24HR4NQJUJ SPIS TREŚCI Przygotowanie do użycia 01 Środki ostrożności 02 Omówienie elementów 03 Pilot 05 Obsługa 07 Konserwacja 12 Ochrona 13 Rozwiązywanie problemów 14 Parametry techniczne 15 Dziękujemy za wybranie naszego klimatyzatora. Prosimy o dokładne przeczytanie niniejszej INSTRUKCJI OBSŁUGI przed przystąpieniem do eksploatacji i zachowanie jej do późniejszedo wykorzystania. Celem dokonania instalacji klimatyzatora prosimy o skontaktowanie się z Autoryzowanym Punktem Serwisowym MPM PRODUCT. Nie należy wykonywać instalacji samodzielnie, gdyż spowoduje to utratę gwarancji.

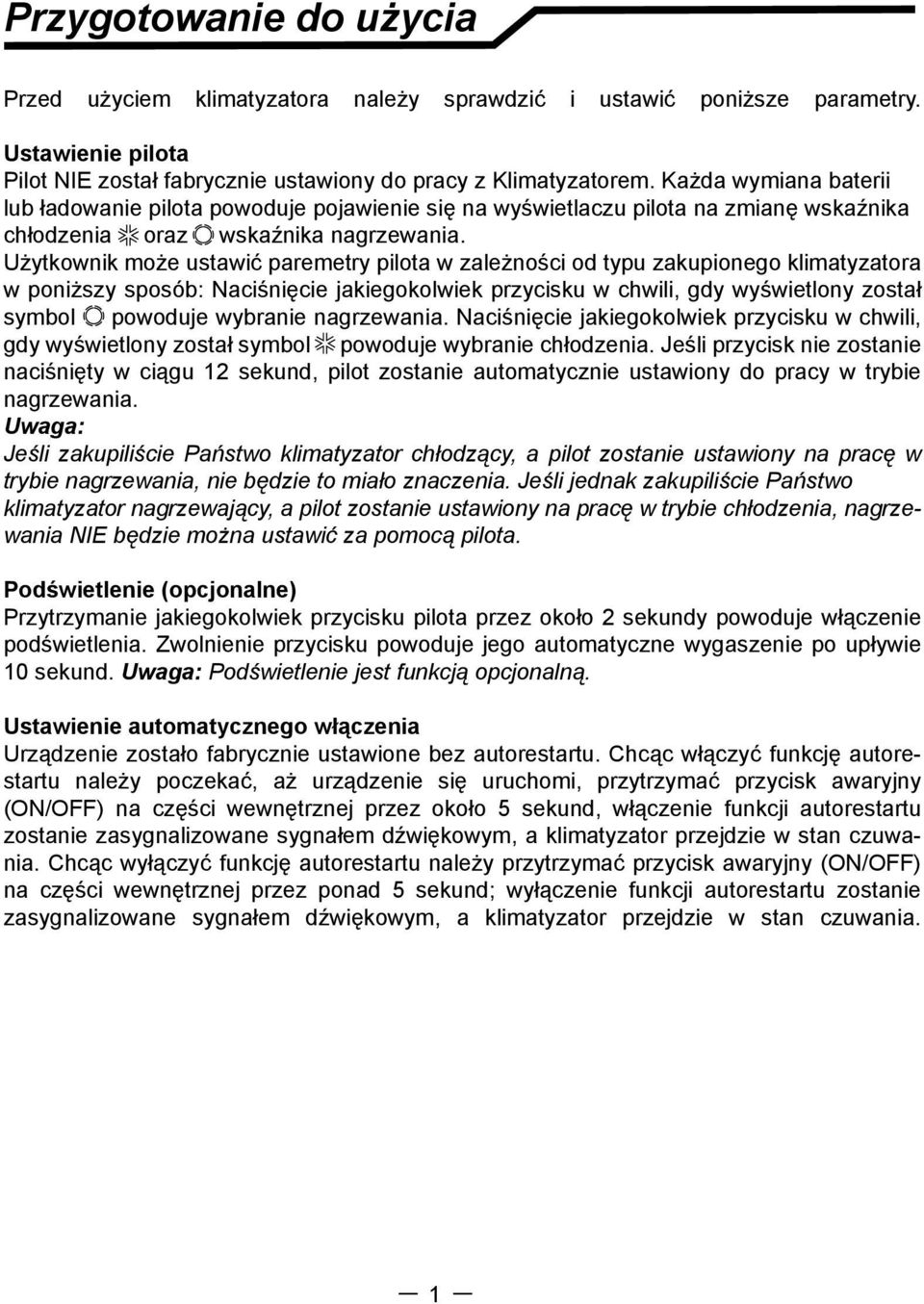

2 Przygotowanie do użycia Przed użyciem klimatyzatora należy sprawdzić i ustawić poniższe parametry. Ustawienie pilota Pilot NIE został fabrycznie ustawiony do pracy z Klimatyzatorem. Każda wymiana baterii lub ładowanie pilota powoduje pojawienie się na wyświetlaczu pilota na zmianę wskaźnika chłodzenia oraz wskaźnika nagrzewania. Użytkownik może ustawić paremetry pilota w zależności od typu zakupionego klimatyzatora w poniższy sposób: Naciśnięcie jakiegokolwiek przycisku w chwili, gdy wyświetlony został symbol powoduje wybranie nagrzewania. Naciśnięcie jakiegokolwiek przycisku w chwili, gdy wyświetlony został symbol powoduje wybranie chłodzenia. Jeśli przycisk nie zostanie naciśnięty w ciągu 12 sekund, pilot zostanie automatycznie ustawiony do pracy w trybie nagrzewania. Uwaga: Jeśli zakupiliście Państwo klimatyzator chłodzący, a pilot zostanie ustawiony na pracę w trybie nagrzewania, nie będzie to miało znaczenia. Jeśli jednak zakupiliście Państwo klimatyzator nagrzewający, a pilot zostanie ustawiony na pracę w trybie chłodzenia, nagrzewania NIE będzie można ustawić za pomocą pilota. Podświetlenie (opcjonalne) Przytrzymanie jakiegokolwiek przycisku pilota przez około 2 sekundy powoduje włączenie podświetlenia. Zwolnienie przycisku powoduje jego automatyczne wygaszenie po upływie 10 sekund. Uwaga: Podświetlenie jest funkcją opcjonalną. Ustawienie automatycznego włączenia Urządzenie zostało fabrycznie ustawione bez autorestartu. Chcąc włączyć funkcję autorestartu należy poczekać, aż urządzenie się uruchomi, przytrzymać przycisk awaryjny (ON/OFF) na części wewnętrznej przez około 5 sekund, włączenie funkcji autorestartu zostanie zasygnalizowane sygnałem dźwiękowym, a klimatyzator przejdzie w stan czuwania. Chcąc wyłączyć funkcję autorestartu należy przytrzymać przycisk awaryjny (ON/OFF) na części wewnętrznej przez ponad 5 sekund; wyłączenie funkcji autorestartu zostanie zasygnalizowane sygnałem dźwiękowym, a klimatyzator przejdzie w stan czuwania. 1

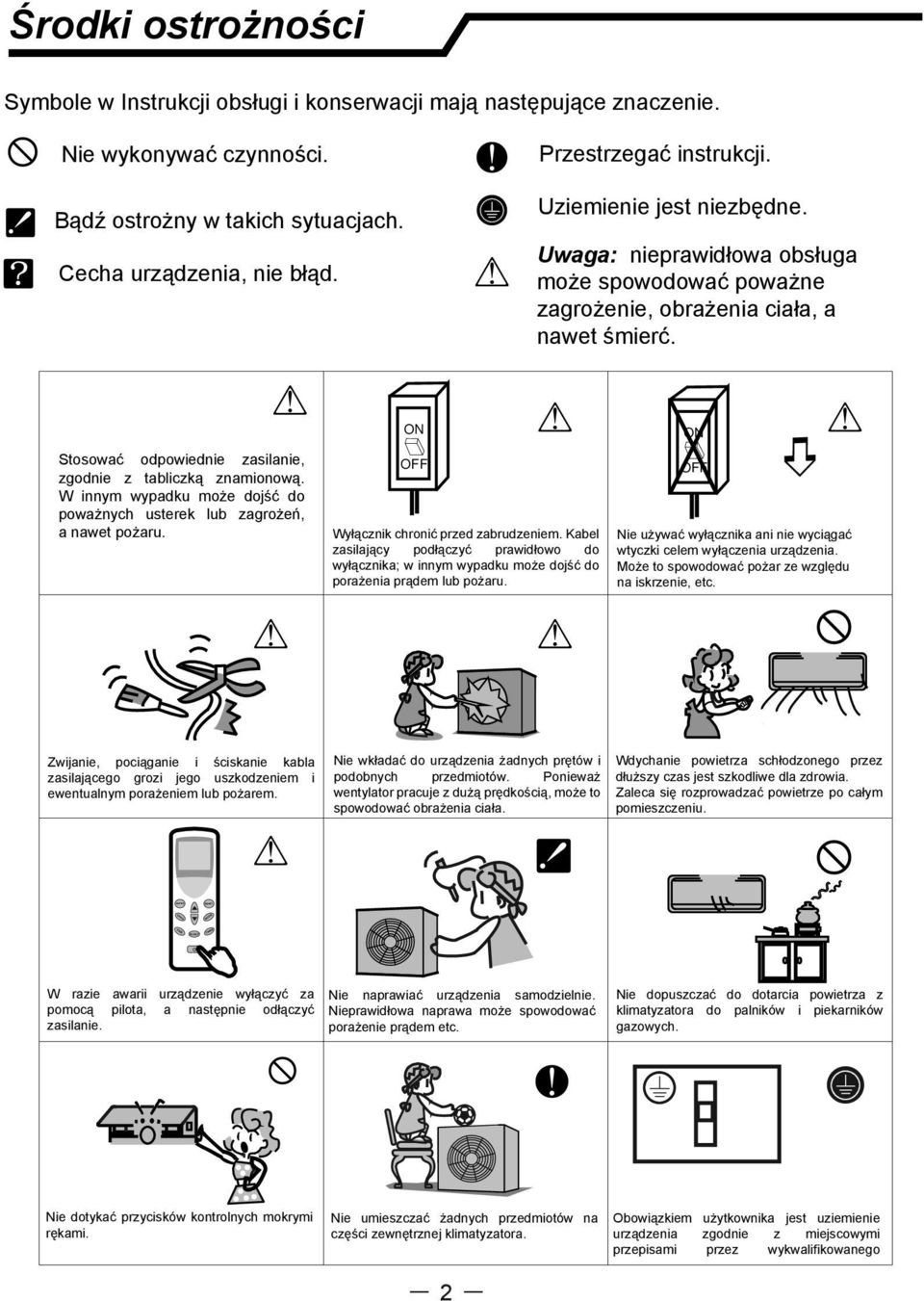

3 Środki ostrożności Symbole w Instrukcji obsługi i konserwacji mają następujące znaczenie. Nie wykonywać czynności. Bądź ostrożny w takich sytuacjach. Cecha urządzenia, nie błąd. Przestrzegać instrukcji. Uziemienie jest niezbędne. Uwaga: nieprawidłowa obsługa może spowodować poważne zagrożenie, obrażenia ciała, a nawet śmierć. Stosować odpowiednie zasilanie, zgodnie z tabliczką znamionową. W innym wypadku może dojść do poważnych usterek lub zagrożeń, a nawet pożaru. ON OFF Wyłącznik chronić przed zabrudzeniem. Kabel zasilający podłączyć prawidłowo do wyłącznika; w innym wypadku może dojść do porażenia prądem lub pożaru. ON OFF Nie używać wyłącznika ani nie wyciągać wtyczki celem wyłączenia urządzenia. Może to spowodować pożar ze względu na iskrzenie, etc. Zwijanie, pociąganie i ściskanie kabla zasilającego grozi jego uszkodzeniem i ewentualnym porażeniem lub pożarem. Nie wkładać do urządzenia żadnych prętów i podobnych przedmiotów. Ponieważ wentylator pracuje z dużą prędkością, może to spowodować obrażenia ciała. Wdychanie powietrza schłodzonego przez dłuższy czas jest szkodliwe dla zdrowia. Zaleca się rozprowadzać powietrze po całym pomieszczeniu. W razie awarii urządzenie wyłączyć za pomocą pilota, a następnie odłączyć zasilanie. Nie naprawiać urządzenia samodzielnie. Nieprawidłowa naprawa może spowodować porażenie prądem etc. Nie dopuszczać do dotarcia powietrza z klimatyzatora do palników i piekarników gazowych. Nie dotykać przycisków kontrolnych mokrymi rękami. Nie umieszczać żadnych przedmiotów na części zewnętrznej klimatyzatora. 2 Obowiązkiem użytkownika jest uziemienie urządzenia zgodnie z miejscowymi przepisami przez wykwalifikowanego

4 Omówienie elementów Część wewnętrzna Wlot powietrza Panel przedni Panel awaryjny Wyświetlacz Wylot powietrza Pionowa żaluzja regulacyjna Pozioma żaluzja regulacyjna Filtr węglowy (opcjonalnie) Filtr elektrostatyczny (opcjonalnie) Filtr powietrza Pilot Część zewnętrzna Wylot powietrza Przewody i kabel zasilający Przewód skroplin Uwaga: kondensat odprowadzany jest w trybie CHŁODZENIA i trybie OSUSZANIA Wylot powietrza Ilustracje zawarte w niniejszej instrukcji oparte są na wyglądzie standardowego modelu. Dlatego kształt przedstawiony może różnić się od kształtu zakupionego przez Państwa klimatyzatora 3

5 RUN Omówienie elementów Sterowanie i wyświetlacz Seria K, B i L Seria N Wskaźnik kompresora Zapala się, gdy kompresor pracuje. Wskaźnik timera Pali się w czasie nastawionym. Wskaźnik pracy Jest zapalony w czasie pracy. Miga w czasie odmrażania. Wskaźnik pracy Jest zapalony w czasie pracy. Miga w czasie odmrażania. Odbiornik sygnału Odbiera sygnał z pilota. Przycisk awaryjny Używany do sterowania urządzeniem, jeśli pilot nie działa. Używany do ustawiania lub kasowania funkcji automatycznego restartu. (patrz strona 1) COMP TIMER RUN ON/OFF Przycisk awaryjny Używany do sterowania urządzeniem, jeśli pilot nie działa. Używany do ustawiania lub kasowania funkcji automatycznego restartu. (patrz strona 1) RUN ON/OFF Odbiornik sygnału Odbiera sygnał z pilota. Inne serie Przycisk awaryjny Używany do sterowania urządzeniem, jeśli pilot nie działa. Używany do ustawiania lub kasowania funkcji automatycznego restartu. Wskaźnik kompresora Zapala się, gdy kompresor pracuje. ON/OFF Wskaźnik timera (żółty) Pali się w czasie nastawionym. Wskaźnik pracy (zielony) Jest zapalony w czasie pracy. Miga w czasie COMP TIMER Odbiornik sygnału Odbiera sygnał z pilota. Kształt i umiejscowienie przełączników i wskaźników może się różnić w zależności od modelu, jednak ich funkcje są podobne. 4

6 Pilot Pilot Pilot transmituje sygnały do układu SUPER SWING FAN SLEEP h SMART MODE TIMER Symbole pojawiające się na wyświetlaczu: C WŁĄCZNIK / WYŁĄCZCZNIK Urządzenie uruchamia się lub zatrzymuje po naciśnięciu tego przycisku. PRZYCISK TRYBU PRACY Używany do wyboru trybu pracy. PRZYCISK WENTYLATORA Używany do wyboru prędkości wentylatora w kolejności auto, wysoka, średnia, niska. PRZYCISKI REGULACJI TEMPERATURY POMIESZCZENIA Używane do wyboru temperatury pomieszczenia i ustawienia czasu w trybie TIMERA. PRZYCISK ODCHYLENIA DEFLEKTORA Używany do włączenia odchylenia pionowej żaluzji regulacyjnej i wybrania żądanego kierunku wylotu powietrza góra/dół. PRZYCISK TRYBU INTELIGENTNEGO Używany do bezpośredniego wyboru trybu inteligentnego niezależnie od tego, czy urządzenia jest włączone, czy wyłączone. PRZYCISK ZEGARA/KASOWANIA Używany do ustawienia lub skasowania trybu pracy TIMERA. PRZYCISK TRYBU UŚPIENIA Używany do ustawienia lub skasowania pracy w trybie uśpienia. PRZYCISK TRYBU SUPER Używany do włączenia/wyłączenia trybu szybkiego chłodzenia (z dużą prędkością wentylatora i w temperaturze 18 C ustawianej automatycznie). Wskaźnik trybu super Wskaźnik trybu inteligentnego Wskaźnik trybu uśpienia Wskaźnik wysyłania sygnału Wskaźnik t. chłodzenia Wskaźnik osuszania Wskaźnik wentylatora Wskaźnik nagrzewania Prędkość auto Prędkość wysoka Prędkość średnia Prędkość niska C h Używany do regulacji temp. w trybie Inteligentnym lub suchym (szczegóły patrz strona 9,Tryb inteligentny) Wyświetlenie temp. pomieszczenia Wyświetlenie ustawienia timera Na wyświetlaczu pojawi się C lub F "F", jednak nie na zmianę. Uwaga: każdy tryb i odpowiednia funkcja zostały szczegółowo opisane na kolejnych stronach. 5

7 Pilot Pilot Wkładanie baterii Zdjąć osłonę zgodnie z kierunkiem wskazywanym przez strzałkę. Włożyć nowe baterie; upewnić się, że (+) i (-) baterii zostały umieszczone odpowiednio. Założyć osłonę, wsuwając ją na miejsce. Uwaga: Stosować 2 baterie LR03 AAA(1,5 volt). Nie stosować baterii wielokrotnego użytku. Baterie zastępować nowymi tego samego typu w chwili, gdy wyświetlacz stanie się niewyraźny. Jeśli wymiana nastąpi w ciągu 1 miniuty, pilot zachowa oryginalne ustawienia. Chcąc zmienić ustawienia z Heat Pump (Nagrzewanie) na Cool Only (Tylko chłodzenie) lub odwrotnie, baterie należy włożyć 3 minuty po wyjęciu zużytych baterii (szczegóły patrz strona 1). Przechowywanie i użytkowanie pilota Pilot można przechowywać w uchwycie umieszczonymna ścianie. Uwaga: uchwyt pilota jest elementem dodatkowym. Uchwyt pilota Sposób użytkowania Aby móc obsługiwać klimatyzator, pilota należy zwrócić w stronę odbiornika sygnału. Pilot kontroluje klimatyzator z odległości do 7 metrów, jeśli jest zwrócony w stronę odbiornika sygnału części wewnętrznej. Wybór trybu Cool Only (Tylko chłodzenie) lub Heat Pump (Nagrzewanie) Szczegóły patrz strona 1 Przygotowanie do użytkowania. Odbiornik sygnału Funkcja podświetlenia (opcjonalna) Szczegóły patrz strona 1 Przygotowanie do użytkowania. 6

8 Instrukcja obsługi Tryby pracy Wybór trybu pracy Każde przyciśnięcie przycisku MODE powoduje zmianę trybu pracy w następującej kolejności: COOLING DRY FAN ONLY HEATING (chłodzenie) (tryb osuszania) (tylko wentylator) (nagrzewanie) Tryb nagrzewania NIE jest dostępny w klimatyzatorze chłodzącym. Tryb WENTYLATORA Każde przyciśnięcie przycisku FAN powoduje zmianę prędkości pracy wentylatora w następującej kolejności: Auto Medium (wysoka) (średnia) (niska) C h H h W trybie "FAN ONLY" (TYLKO WENTYLATOR) dostępne są jedynie prędkości wysoka, średnia i niska. W trybie "DRY" (SUCHYM) automatycznie wybierana jest prędkość niska, a przycisk "FAN" zostaje wyłączony. Ustawienie temperatury SUPER SMART Nacisnąć raz, aby podnieść temperaturę o 1 C Nacisnąć raz, aby obniżyć temperaturę o 1 C Zakres dostępnych temperatur *NAGRZEWANIE, CHŁODZENIE 18 C ~ 32 C 2 SWING FAN SLEEP 3 MODE TIMER 1 SUCHY Temperatura pomieszczenia -+2 C TYLKO WENTYLATOR Brak możliwości zmiany *Uwaga: tryb nagrzewania nie jest dostępny w modelach chłodzących. Włączanie 4 Nacisnąć przycisk kiedy urządzenie odbierze sygnał, zapali się wskaźnik RUN części wewnętrznej. Tryby pracy SWING, SMART, TIMER, SLEEP i SUPER zostały opisane na kolejnych stronach. W czasie pracy urządzenie czasami nie reaguje od razu na zmianę trybu pracy. Odczekać 3 minuty. - W czasie nagrzewania powietrze nie jest początkowo uwalniane. Po upływie 2-5 minut zostanie ono uwolnione do czasu podniesienia temperatury wewnętrznego wymiennika ciepła. - Odczekać 3 minuty przed ponownym uruchomieniem urządzenia. 7

9 Instrukcja obsługi Sterowanie kierunkiem przepływu powietrza Sterowanie kierunkiem przepływu powietrza Przepływ pionowy dostosowywany jest automatycznie do pewnego kąta zgodnie z trybem pracy po włączeniu urządzenia. Kierunek przepływu powietrza można również dostosować do własnych potrzeb, naciskając przycisk SWING na pilocie. C h Hgh Tryb pracy CHŁODZENIE, OSUSZANIE *NAGRZEWANIE, TYLKO WENTYLATOR Kierunek przepływu powietrza poziomy w dół SWING 5 5 SUPER FAN SLEEP SMART MODE TIMER *Tryb nagrzewania jest dostępny wyłącznie w modelach nagrzewających. Sterowanie pionowym przepływem powietrza (z pilota) Użycie pilota do ustawienia różnych kątów przepływu powietrza lub określonego przez siebie kąta przepływu powietrza. Zmienny przepływ powietrza Po jednokrotnym naciśnięciu przycisku "SWING" pionowa żaluzja wentylacyjna automatycznie zacznie przesuwać się w górę i w dół. Wybrany kierunek przepływu powietrza Naciśnąć przycisk "SWING" ponownie, gdy zaluzja ustawi się pod żądanym kątem. Sterowanie poziomym przepływem powietrza (ręczne) Przestawienie pręcików kontrolnych poziomych żaluzji regulacyjnych zmienia poziomy kierunek wylotu powietrza w sposób pokazany na ilustracji. Uwaga: kształ urządzenia może się różnić od kształtu wybranego przez Państwa klimatyzatora. Pręciki kontrolne poziomych żaluzji regulacyjnych A) Nie zmieniać położenia pionowych szczelin wentylacyjnych ręcznie może to spowodować nieprawidłowe działanie urządzenia. Jeśli do tego dojdzie, wyłączyć urządzenie i odłączyć zasilanie, a następnie podłączyć je ponownie. B) Nie dopuszczać do długotrwałego przechylenia żaluzji w dół w trybie CHŁODZENIA lub SUCHYM, aby zapobiec wyciekaniu skroplonej wody. 8

10 Instrukcja obsługi Tryb SMART (inteligentny) Naciśnięcie przycisku SMART pwooduje bezpośrednie przejście urządzenia w tryb inteligentny niezależnie od tego, czy urządzenie jest włączone, czy wyłączone. W tym trybie temperatura i prędkość wentylatora ustalane są automatycznie w oparciu o rzeczywistą temperaturę pomieszczenia. Tryb pracy i temperaturę determinuje temperatura wewnętrzna Modele nagrzewające Temperatura Temperatura Tryb pracy wewnętrzna docelowa 21 C lub mniej NAGRZEWANIE 22 C Temperatura pomieszczenia 21 C 26 C OSUSZANIE spada o 1,5 C po upływie 3 minut pracy Ponad 26 C CHŁODZENIE 26 C Modele tylko chłodzące Temperatura wewnętrzna 26 C lub mniej Tryb pracy OSUSZANIE Temperatura docelowa Temperatura pomieszczenia spada o 1,5 C po upływie 3 minut pracy SUPER SWING FAN SLEEP SMART MODE TIMER Ponad 26 C CHŁODZENIE 26 C Przycisk SMART nie działa w trybie SUPER. Uwaga: Temperatura, przepływ i kierunek przepływu powietrza kotrolowane są automatycznie w trybie SMART. Możliwe jest jednak obniżenie lub podniesienie za pomocą pilota o maks. 2 C. Tryb pracy I temperaturę determinuje temperatura wewnętrzna Uczucie przycisk regulacja Nieco cieplej Jednokrotnie nacisnąć przycisk, Ustawić można aby obniżyć temperaturę o 1 C spadek temperatury Dwukrotnie nacisnąć przycisk, o maks. 2 C aby obniżyć temperaturęo 2 C Nieco chłodniej Ustawić można wzrost temperatury o maks. 2 C Nieprzyjemne z powodu nieodpowiedniej wielkości przepływu powietrza Nieprzyjemne z powodu nieodpowiedniego kierunku wylotu powietrza FAN SWING Jednokrotnie nacisnąć przycisk, aby podnieść temperaturę o 1 C Dwukrotnie nacisnąć przycisk, aby podnieść temperaturę o 2 C 9 Prędkość wentylatora wewnętrznego zmienia się z Wysokiej, poprzez Średnią, na Niską, po każdym naciśnięciu tego przycisku. Jednokrotne naciśnięcie tego przycisku powoduje zmianę położenia pionowej żaluzji wentylacyjnej i pionowego kierunku przepływu powietrza. Ponowne jego naciśnięcie powoduje zatrzymanie ruchu żaluzji. Szczegóły dotyczące poziomego kierunku przepływu powietrza patrz poprzednia strona.

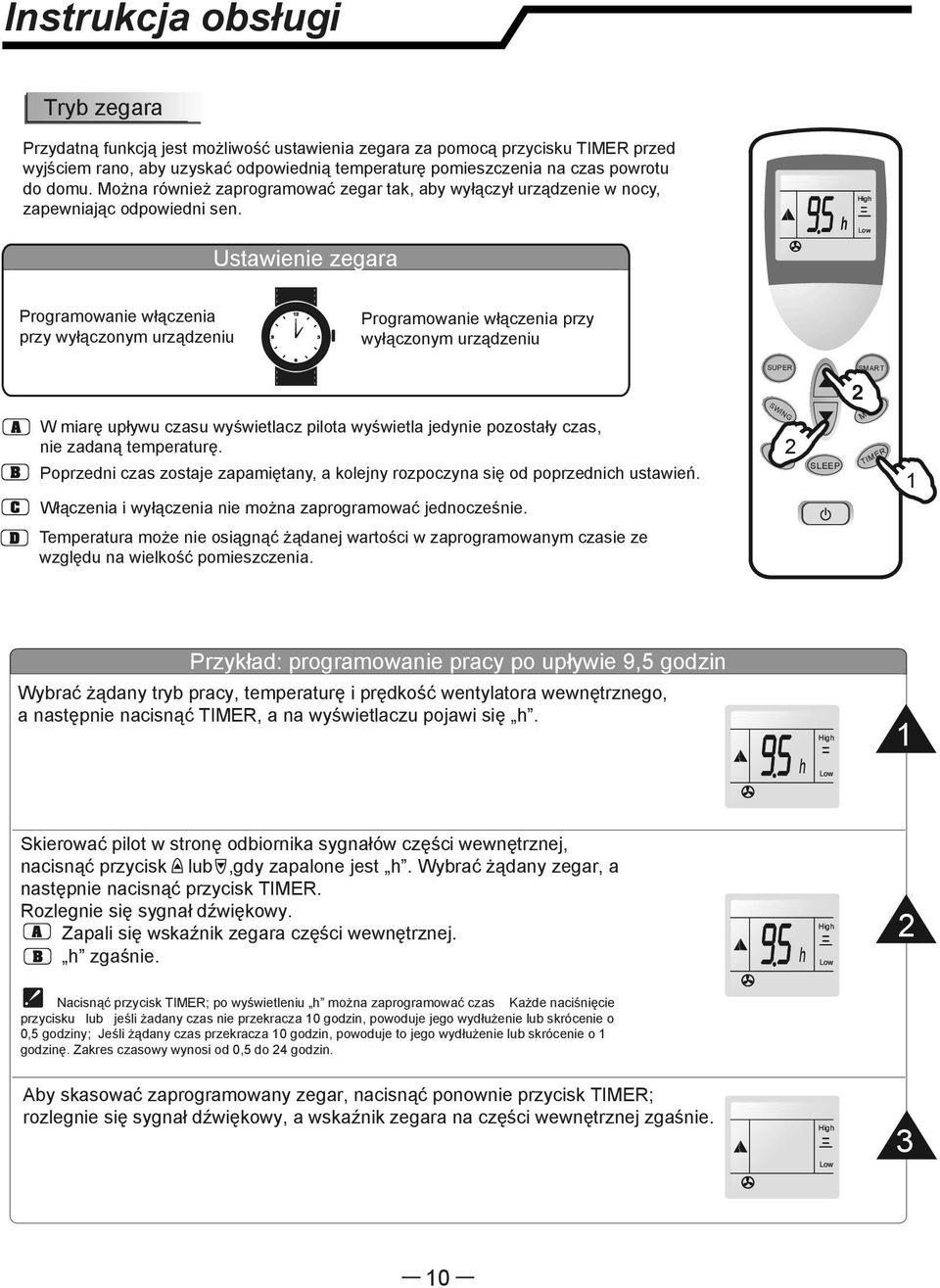

11 Instrukcja obsługi Tryb zegara Przydatną funkcją jest możliwość ustawienia zegara za pomocą przycisku TIMER przed wyjściem rano, aby uzyskać odpowiednią temperaturę pomieszczenia na czas powrotu do domu. Można również zaprogramować zegar tak, aby wyłączył urządzenie w nocy, zapewniając odpowiedni sen. Ustawienie zegara h Programowanie włączenia przy wyłączonym urządzeniu Programowanie włączenia przy wyłączonym urządzeniu W miarę upływu czasu wyświetlacz pilota wyświetla jedynie pozostały czas, nie zadaną temperaturę. Poprzedni czas zostaje zapamiętany, a kolejny rozpoczyna się od poprzednich ustawień. Włączenia i wyłączenia nie można zaprogramować jednocześnie. SUPER SWING FAN 2 SLEEP SMART 2 MODE TIMER 1 Temperatura może nie osiągnąć żądanej wartości w zaprogramowanym czasie ze względu na wielkość pomieszczenia. Przykład: programowanie pracy po upływie 9,5 godzin Wybrać żądany tryb pracy, temperaturę i prędkość wentylatora wewnętrznego, a następnie nacisnąć TIMER, a na wyświetlaczu pojawi się h. h Hgh 1 Skierować pilot w stronę odbiornika sygnałów części wewnętrznej, nacisnąć przycisk lub,gdy zapalone jest h. Wybrać żądany zegar, a następnie nacisnąć przycisk TIMER. Rozlegnie się sygnał dźwiękowy. Zapali się wskaźnik zegara części wewnętrznej. h zgaśnie. h Hgh 2 Nacisnąć przycisk TIMER; po wyświetleniu h można zaprogramować czas Każde naciśnięcie przycisku lub jeśli żadany czas nie przekracza 10 godzin, powoduje jego wydłużenie lub skrócenie o 0,5 godziny; Jeśli żądany czas przekracza 10 godzin, powoduje to jego wydłużenie lub skrócenie o 1 godzinę. Zakres czasowy wynosi od 0,5 do 24 godzin. Aby skasować zaprogramowany zegar, nacisnąć ponownie przycisk TIMER; rozlegnie się sygnał dźwiękowy, a wskaźnik zegara na części wewnętrznej zgaśnie. 3 10

12 Instrukcja obsługi Tryb UŚPIENIA Tryb UŚPIENIA Tryb UŚPIENIA można zaprogramować w trybie CHłODZENIA lub NAGRZEWANIA. Funkcja ta umożliwia uzyskanie odpowiednich warunków na czas snu. W trybie UŚPIENIA, - Urządzenie wyłączy się automatycznie po upływie 8 godzin pracy. - Prędkość wentylatora zostanie automatycznie ustawiona na niską. - *Zadana temperatura wzrośnie maksymalnie o 1 C, jeśli urządzenie będzie pracować w trybie chłodzenia nieprzerwanie przez 2 godziny, a następnie nie ulegnie zmianie. - Zadana temperatura spadnie maksymalnie o 3 C, jeśli urządzenie będzie pracować w trybie nagrzewania nieprzerwanie przez 3 godziny, a następnie nie ulegnie zmianie. *Uwaga: w trybue chłodzenia, jeśli temperatura przekroczy 26 oc, zadana temperatura nie ulegnie zmianie. Uwaga: tryb nagrzewania NIE jest dostępnych w wypadku klimatyzatorów chłodzących. SUPER SWING FAN SLEEP C SMART MODE TIMER Tryb SUPER Tryb SUPER - Tryb SUPER używany jest do włączenia lub wyłączenia szybkiego chłodzenia. Szybkie chłodzenie wynika z wysokiej prędkości wentylatora i automatycznie zmienia zaprogramowaną temperaturę na 18 oc. - Tryb SUPER można zaprogramować podczas pracy lub po włączeniu urządzenia. - W trybie SUPER zaprogramować można kierunek przepłwu powietrza i zegar. Chcąc wyjść z trybu SUPER należy przycisnąć przycisk SUPER, MODE, FAN, ON/OFF lub TEMPERATURE SETTING, a wyświetlacz powróci do pierwotnego trybu. Uwaga: Przyciski SLEEP i SMART nie są dostępne w trybie SUPER Przycisk SUPER nie działa w trybie NAGRZEWANIA. Urządzenie pracuje w trybie SUPER z zaprogramowaną temperaturą 18 C, jeśli nie zostanie naciśnięty jeden z przycisków wskazanych powyżej. SUPER SWING FAN SLEEP SMART MODE TIMER 11

13 Konserwacja Konserwacja panela przedniego Odłączyć zasilanie Przed odłączeniem zasilania wyłączyć urządzenie. Konserwacja filtra powietrza Filtr powietrza należy oczyścić po około 100 godzinach pracy. Czyścić w następujący sposób: Chwycić panel w pozycji a, a następnie zdjąć. Przetrzeć miękką i suchą szmatką. Letnią wodą (temp. poniżej 40 C) przemyć urządzenie, jeśli uległo silnemu zabrudzeniu. a a Do czyszczenia używać suchej i miękkiej szmatki. Wyłączyć urządzenie i wyjąć filtr powietrza. 1. Otworzyć panel przedni. 2. Nacisnąć delikatnie od przodu uchwyt filtra. 3. Chwycić uchwyt I wyciągnąć filtr. Do czyszczenia urządzenia nigdy nie używać substancji lotnych, jak benzyna, lub proszków do polerowania. Oczyścić i zamontować filtr powietrza. Jeśli zabrudzenie jest silne, filtr przemyć roztworem środka czyszczącego i letniej wody. Po przemyciu wysuszyć. Nigdy nie spryskiwać panela przedniego wodą. Niebezpieczeństwo! Grozi porażeniem prądem! Zamknąć panel przedni. Założyć i zamknąć panel przedni. Założyć i zamknąć panel przedni, dociskając go w dół w pozycji b. b b Filtr powietrza czyścić co dwa tygodnie, jeśli klimatyzator używany jest w pomieszczeniach silnie zakurzonych raz w tygodniu. 12

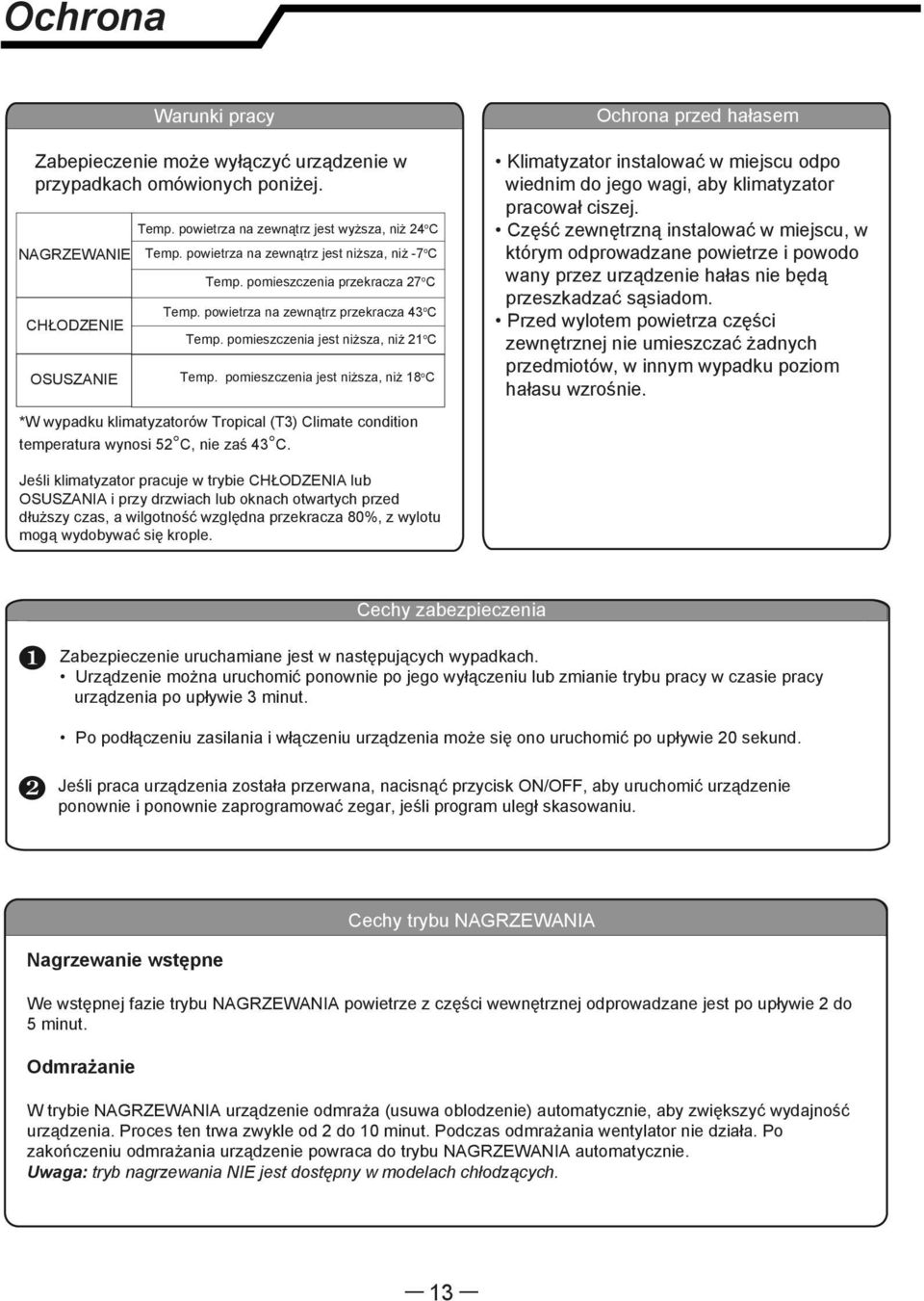

14 Ochrona Warunki pracy Zabepieczenie może wyłączyć urządzenie w przypadkach omówionych poniżej. NAGRZEWANIE CHŁODZENIE OSUSZANIE Temp. powietrza na zewnątrz jest wyższa, niż 24 o C Temp. powietrza na zewnątrz jest niższa, niż -7 o C Temp. pomieszczenia przekracza 27 o C Temp. powietrza na zewnątrz przekracza 43 o C Temp. pomieszczenia jest niższa, niż 21 o C Temp. pomieszczenia jest niższa, niż 18 o C Ochrona przed hałasem Klimatyzator instalować w miejscu odpo wiednim do jego wagi, aby klimatyzator pracował ciszej. Część zewnętrzną instalować w miejscu, w którym odprowadzane powietrze i powodo wany przez urządzenie hałas nie będą przeszkadzać sąsiadom. Przed wylotem powietrza części zewnętrznej nie umieszczać żadnych przedmiotów, w innym wypadku poziom hałasu wzrośnie. *W wypadku klimatyzatorów Tropical (T3) Climate condition temperatura wynosi 52 C, nie zaś 43 C. Jeśli klimatyzator pracuje w trybie CHŁODZENIA lub OSUSZANIA i przy drzwiach lub oknach otwartych przed dłuższy czas, a wilgotność względna przekracza 80%, z wylotu mogą wydobywać się krople. Cechy zabezpieczenia Zabezpieczenie uruchamiane jest w następujących wypadkach. Urządzenie można uruchomić ponownie po jego wyłączeniu lub zmianie trybu pracy w czasie pracy urządzenia po upływie 3 minut. Po podłączeniu zasilania i włączeniu urządzenia może się ono uruchomić po upływie 20 sekund. Jeśli praca urządzenia została przerwana, nacisnąć przycisk ON/OFF, aby uruchomić urządzenie ponownie i ponownie zaprogramować zegar, jeśli program uległ skasowaniu. Nagrzewanie wstępne Cechy trybu NAGRZEWANIA We wstępnej fazie trybu NAGRZEWANIA powietrze z części wewnętrznej odprowadzane jest po upływie 2 do 5 minut. Odmrażanie W trybie NAGRZEWANIA urządzenie odmraża (usuwa oblodzenie) automatycznie, aby zwiększyć wydajność urządzenia. Proces ten trwa zwykle od 2 do 10 minut. Podczas odmrażania wentylator nie działa. Po zakończeniu odmrażania urządzenie powraca do trybu NAGRZEWANIA automatycznie. Uwaga: tryb nagrzewania NIE jest dostępny w modelach chłodzących. 13

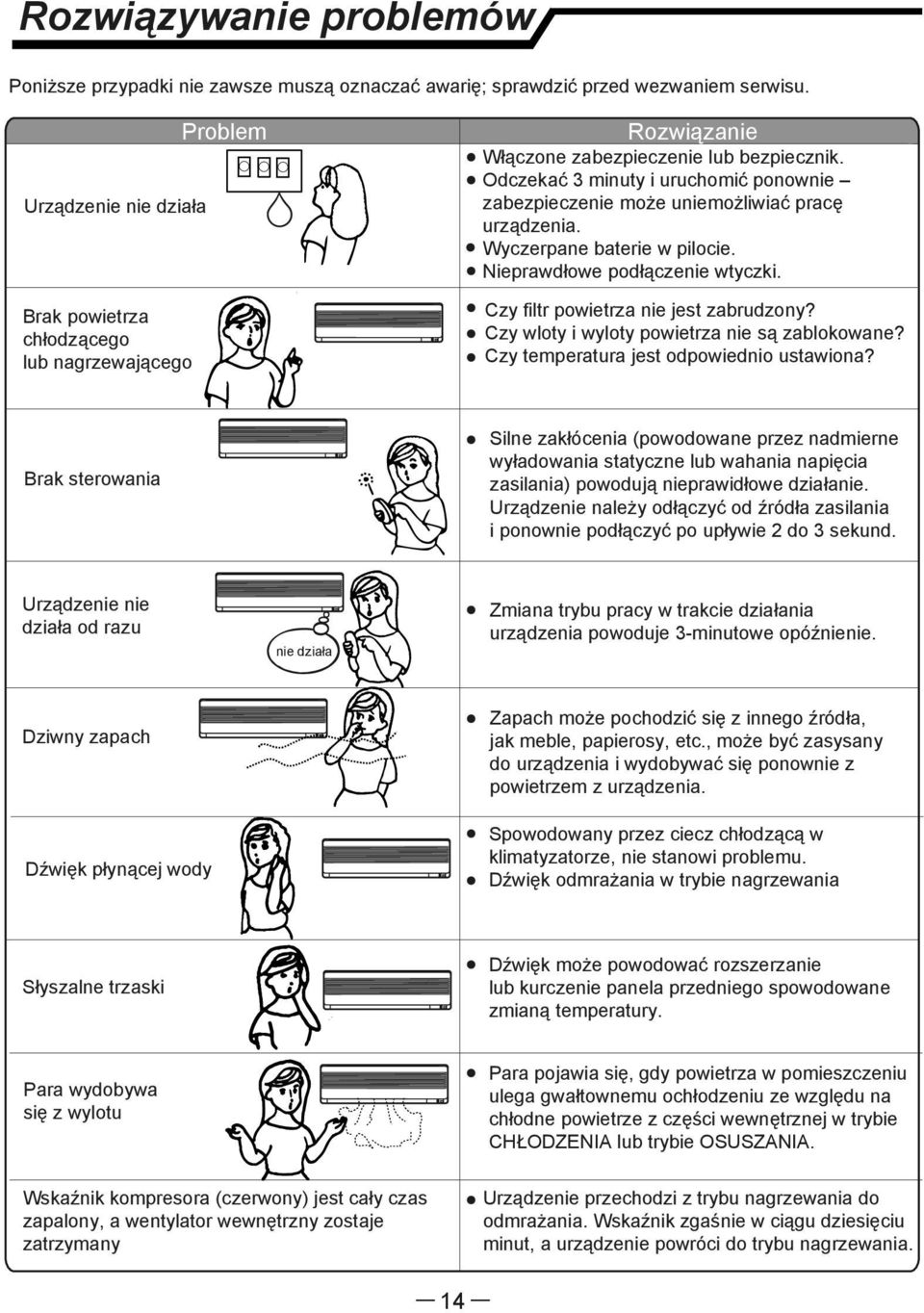

15 Rozwiązywanie problemów Poniższe przypadki nie zawsze muszą oznaczać awarię; sprawdzić przed wezwaniem serwisu. Urządzenie nie działa Brak powietrza chłodzącego lub nagrzewającego Problem Rozwiązanie Włączone zabezpieczenie lub bezpiecznik. Odczekać 3 minuty i uruchomić ponownie zabezpieczenie może uniemożliwiać pracę urządzenia. Wyczerpane baterie w pilocie. Nieprawdłowe podłączenie wtyczki. Czy filtr powietrza nie jest zabrudzony? Czy wloty i wyloty powietrza nie są zablokowane? Czy temperatura jest odpowiednio ustawiona? Brak sterowania Silne zakłócenia (powodowane przez nadmierne wyładowania statyczne lub wahania napięcia zasilania) powodują nieprawidłowe działanie. Urządzenie należy odłączyć od źródła zasilania i ponownie podłączyć po upływie 2 do 3 sekund. Urządzenie nie działa od razu nie działa Zmiana trybu pracy w trakcie działania urządzenia powoduje 3-minutowe opóźnienie. Dziwny zapach Dźwięk płynącej wody Zapach może pochodzić się z innego źródła, jak meble, papierosy, etc., może być zasysany do urządzenia i wydobywać się ponownie z powietrzem z urządzenia. Spowodowany przez ciecz chłodzącą w klimatyzatorze, nie stanowi problemu. Dźwięk odmrażania w trybie nagrzewania Słyszalne trzaski Dźwięk może powodować rozszerzanie lub kurczenie panela przedniego spowodowane zmianą temperatury. Para wydobywa się z wylotu Para pojawia się, gdy powietrza w pomieszczeniu ulega gwałtownemu ochłodzeniu ze względu na chłodne powietrze z części wewnętrznej w trybie CHŁODZENIA lub trybie OSUSZANIA. Wskaźnik kompresora (czerwony) jest cały czas zapalony, a wentylator wewnętrzny zostaje zatrzymany Urządzenie przechodzi z trybu nagrzewania do odmrażania. Wskaźnik zgaśnie w ciągu dziesięciu minut, a urządzenie powróci do trybu nagrzewania. 14

16 Parametry techniczne MODEL AS-18HR4NQJUJ AS-24HR4NQJUJ Funkcje grzanie / chłodzenie grzanie / chłodzenie Wydajność kw Pobór mocy W Pobór prądu A Poziom hałasu db Wymiary mm szer*wys*głęb Waga netto [kg] grzanie chłodzenie grzanie chłodzenie grzanie chłodzenie jedn. wew jedn. zew jedn. wew jedn. zew jedn. wew. jedn. zew 6,1 5, ,8 8, *313* *637* ,6 7, ,2 12, *313* *702* kąty wypływu powietrza 5 5 zakres prędkości nawiewu 3 prędkości 3 prędkości przepływ powietrza m3/h zdolność osuszania l/h 2,4 2,7 Zasilanie V/Hz V/50-60Hz V/50-60Hz Sprężarka ly Toshiba Przekroje rurek gazu 5/8" 5/8" cieczy 3/8 3/8 Czynnik chlodniczy/ilość [g] R407C/1860 R407C/2120 Minimalna temperatura pracy o C -7-7 obsługiwana powierzchnia m * 45-60* -2,6m * orientacyjna obsługiwana powierzchnia pomieszczenia mieszkalnego o wysokości h W skład zestawu klimatyzacji wchodzi : 1) jednostka wewnętrzna 2) jednostka zewnętrzna 3)przewód czujnika temperatury 4) rurki miedziane 5) pilot 6) baterie 7) rurka skroplin Uwaga! (dla modeli wyższych niż AS-18HR4NQJUJ) w skład zestawu nie wchodzą przewody instalacji elektrycznej 15
