Przenośne urządzenie do rozładunku Prodigy

Transkrypt

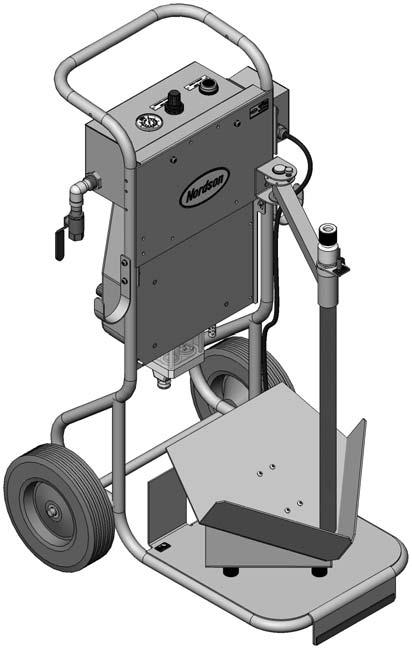

1 Arkusz instrukcji - Polish - Przenośne urządzenie do rozładunku Prodigy Opis Przenośne urządzenie do rozładunku Prodigy służy do rozładunku kartonów z proszkiem o masie 5 kg (50 funtów) i pompowania proszku do zbiorników podających proszek do pistoletów proszkowych. Urządzenia te są dostępne z silnikami wibracyjnymi 5 VAC, 60 Hz lub 0 VAC, 50 Hz i są wyposażone w pompę transferową Prodigy HDLV o dużej wydajności. UWAGA: Więcej informacji na temat obsługi i napraw pompy Prodigy HDLV o dużej wydajności znajduje się w instrukcji nr Rysunek Składniki przenośnego urządzenia do rozładunku kartonów. Stół wibracyjny. Pompa Prodigy. Rura ssąca 4. Skrzynka z wyłącznikiem silnika wibracyjnego 5. Sterowanie przedmuchem pompy 6. Manometr i reduktor ciśnienia powietrza pompującego 7. Zawór kulowy powietrza wlotowego

2 Przenośne urządzenie do rozładunku Prodigy Instalacja. Rozpakować urządzenie.. Zapoznać się z rysunkiem. Pociągnąć blokadę () i odchylić ramię rury ssącej (). Wcisnąć blokadę, aby zablokować odchylone ramię.. Włożyć rurę ssącą () do kołnierza na końcu ramienia. 4. Podłączyć wąż proszkowy 6 mm (4) do adaptera rury ssącej. 5. Podłączyć przewód uziemienia (9) do gniazda uziemienia (8) na rurze ssącej. 6. Trzy żyły kabla elektrycznego (0) podłączyć do trójstykowego wtyku elektrycznego lub do tablicy rozdzielczej. Parametry zasilania elektrycznego urządzenia muszą być zgodne z parametrami silnika wibracyjnego. 7. Podłączyć źródło sprężonego powietrza do zaworu kulowego / " NPT (). 8. Podłączyć zacisk uziemienia () do uziemienia sprawdzonego przez elektryka (uwierzytelnionego). 4 5 VAC lub 0 VAC L (brązowy) N (niebieski) GND (zielono-żółty) Rysunek Instalacja. Blokada. Ramię. Rura ssąca 4. Wąż proszkowy 5. Nakrętka 6. Oring 7. Adapter 8. Gniazdo uziemienia 9. Przewód uziemiający 0. Kabel zasilający. Zawór kulowy. Zacisk uziemienia Uwaga: Elementem wyposażenia rury ssącej jest złącze kątowe do podłączenia powietrza fluidyzującego. W omawianej konfiguracji powietrze fluidyzujące nie jest stosowane.

3 Przenośne urządzenie do rozładunku Prodigy Podłączenie wylotu pompy Zapoznać się z rysunkiem. Wraz z urządzeniem jest dostarczany wąż proszkowy 6 mm o długości 0 metrów (00 stóp). Podłączyć jeden koniec tego węża do złącza tłocznego pompy. Drugi koniec węża poprowadzić do wlotu zbiornika podającego. Wloty powietrza przedmuchującego (Podłączone do zaworu powietrza sterującego) Powietrze transportujące Ciśnienie 0,7 -,0 bar (0-5 psi) Ciśnienie powietrza zasilającego zawory zaciskowe,4 -,75 bara (5-40 psi) Powietrze wlotowe Wąż 0 mm 4,8 bara (70 psi) Doprowadzenie proszku Wąż 6 mm maksymalnie 0 m (00 stóp) Uziemienie (Podłączony do wózka) Wąż ssący 6 mm (podłączony do rury ssącej) Rysunek Podłączenie pompy Obsługa OSTRZEŻENIE: Parametry napięcia zasilającego muszą być zgodne z informacjami na tabliczce znamionowej.. Włączyć zasilanie elektryczne i doprowadzenie sprężonego powietrza do urządzenia.. Podnieść rurę ssącą i ustawić karton z proszkiem na stole wibracyjnym.. Otworzyć karton i worek plastikowy, a następnie opuścić rurę ssącą do proszku. 4. Użyć taśmy z kartonu do umocowania plastikowego worka wokół rury ssącej. UWAGA: Powietrze fluidyzujące nie jest stosowane w takim rozwiązaniu. 5. Włączyć silnik wibratora. 6. Otworzyć zawór kulowy, aby doprowadzić powietrze do panelu pneumatycznego. 7. Ustawić ciśnienie powietrza pompującego równe 4,8 bara (70 psi). Takie ustawienie zapewnia cykl o długości około 500 milisekund. 8. W celu przedmuchania pompy oraz węża ssącego i tłoczącego należy nacisnąć i przytrzymać przycisk przedmuchu na panelu pneumatycznym (rys. ).

4 4 Przenośne urządzenie do rozładunku Prodigy Naprawy Podłączenie skrzynki wyłącznika / silnika wibracyjnego SKRZYNKI PRZYŁĄCZENIOWEJ GND (ZIELONO-ŻÓŁTY) NIEBIESKI GND (ZIELONO-ŻÓŁTY) NIEBIESKI L (NIEBIESKI) L (BRĄZOWY) BRĄZOWY 5 WEJŚCIE ZASILANIA 6 LISTWA ZACISKOWA WYŁĄCZNIK SCHEMAT POŁĄCZEŃ W SKRZYNCE WYŁĄCZNIKA DO STYKU 5 LISTWY ZACISKOWEJ DO STYKU WYŁĄCZNIKA DO STYKU 5 LISTWY ZACISKOWEJ DO STYKU WYŁĄCZNIKA KONDENSATOR SILNIKA BIAŁY BIAŁY CZARNY BIAŁY CZARNY ZIELONY DO STYKU 6 LISTWY ZACISKOWEJ CZERWONY LUB BRĄZOWY ZIELONY DO STYKU 6 LISTWY ZACISKOWEJ SKRZYNKA WYŁĄCZNIKA SKRZYNKA WYŁĄCZNIKA SILNIK 5 VAC, 60 Hz OD SILNIKA WIBRACYJNEGO SILNIK 0 VAC, 50 Hz OD SILNIKA WIBRACYJNEGO Rysunek 4 Podłączenie skrzynki wyłącznika / silnika wibracyjnego

5 Przenośne urządzenie do rozładunku Prodigy 5 Podłączenie uziemienia OSTRZEŻENIE: Upewnić się, że wszystkie podłączenia uziemienia są kompletne i pewne. Obsługa urządzenia bez prawidłowego uziemienia jest niebezpieczna i może skutkować obrażeniami lub uszkodzeniem mienia. Rura ssąca przewód uziemiający Kompletne urządzenie kabel uziemienia Stół/silnik wibracyjny zaciski uziemienia Panel pompy kołek uziemienia Przewód uziemiający do kołka uziemiającego na ramie wózka Przewód uziemiający do pompy Stół wibracyjny przewód uziemiający Rama wózka kołek uziemienia Rysunek 5 Podłączenie uziemienia

6 6 Przenośne urządzenie do rozładunku Prodigy Części W celu zamówienia części zamiennych należy skontaktować się z Centrum Obsługi Klienta firmy Nordson pod numerem telefonu (800) 4-99 lub skontaktować się z przedstawicielem firmy Nordson. Urządzenia P/N Opis Uwaga SYSTEM, dolly, 5V VBF/HDLV, Prodigy 09 SYSTEM, dolly, 0V VBF/HDLV, Prodigy Część urządzenia A Rysunek 6 Część urządzenia

7 Przenośne urządzenie do rozładunku Prodigy 7 Nr P/N Opis Liczba szt. Uwaga DISCONNECT, hi cap HDLV pump, w/o mount O ring NUT, tube retaining, hi cap, HDLV pump 944 O RING, silicone, 0.65 x 0.8 x in MOUNT, pump adapter, w/o O ring gland KIT, fluidizing, pickup tube, VBF, transfer A NS TUBE, one piece, fluidizing, pickup, VBF 5A 9485 O RING, silicone, conductive, x.06 in TUBE, polyurethane, 6 mm OD AR TUBING, poly, spiral cut, 0.6 ID AR ISOLATOR, vibration, 0 mm dia x 8 mm studs KIT, service, 5V vibrator motor, w/capacitator B NS 0748 VIBRATOR, electrical, 5V, 60 Hz, w/connector B KIT, service, 0V, vibrator motor, w/capacitator B NS 0748 VIBRATOR, electrical, 0V, 50 Hz, w/connector B PUMP ASSEMBLY, high capacity, generation II, HDLV, packaged 0909 CABLE, power, wire, 6 ft. 404 SWITCH, rocker, DPST, dust tight CONNECTOR, strain relief, / in. NPT NS 084 STRAP, Velcro, w/buckle, 5 x cm AR NS TUBE, polyethylene, 6 mm OD 00 ft D UWAGAA: W skład zestawu wchodzą węże i złączki podłączenia powietrza fluidyzującego do rury ssącej. Te części nie są używane w omawianej konfiguracji i można je pominąć. B: Zestaw z silnikiem wibracyjnym zawiera zapasowy kondensator, który znajduje się w skrzynce wyłącznika. Schemat połączeń pokazano na rysunku 4. C: Wąż powietrzny, pneumatyczny moduł sterujący pompy. D: Wąż do przesyłania proszku. Maksymalnie 0 m (00 stóp). AR: Według potrzeb (As Required) NS: Nie pokazano (Not Shown) Ciąg dalszy na następnej stronie

8 8 Przenośne urządzenie do rozładunku Prodigy Części rozdzielacza pneumatycznego A 0 9 C 5 D B 7 E NR Doprowadzenie powietrza do pompy DŁUGOŚCI WĘŻA OZNACZENIE WĘŻA 8 MODUŁ DŁUGOŚCI ± [0,50] A 78 [7,00] B 5 [6,00] C 89 [,50] D 5 [6,00] E 78 [7,00] 4 Do złącz przedmuchu pompy Rysunek 7 Części pneumatycznego modułu sterowania Nr P/N Opis Liczba szt. Uwaga TUBING, polyurethane, 0 mm AR A TUBING, polyurethane, 6/4 mm, blue AR A TUBE, polyurethane, 8 mm OD, blue AR A VALVE, ball, / in. NPT VALVE, airpilot, way VALVE, push button, control REGULATOR, / 8 in. NPT, / 4 in. NPT, 7-5 psi 908 GAUGE, air, 0-00 psi, 0-7 kg/cm UWAGAA: Zamówienia w odcinkach będących wielokrotnością jednej stopy. AR: Według potrzeb (As Required) Data wydania 0/08 Ochroną prawną objęto w roku 008. Nazwy Prodigy, HDLV, Nordson oraz logo firmy Nordson są zastrzeżonymi znakami towarowymi firmy Nordson Corporation.
