Dane techniczne dotyczące obiektów na terenie Miejskiego Centrum Profilaktyki Weterynaryjno-Zootechnicznej Schronisko dla bezdomnych zwierząt ETAP I

Transkrypt

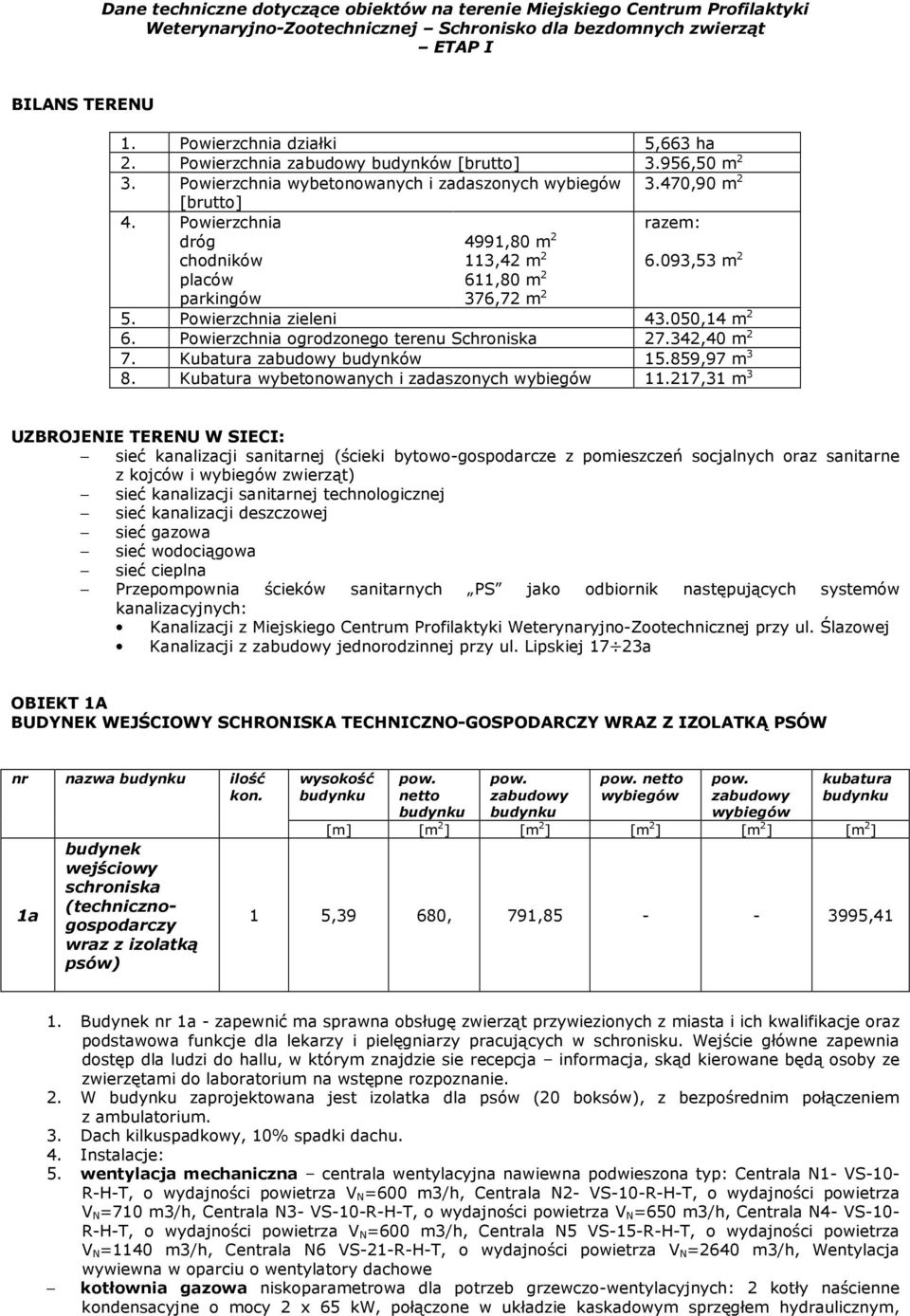

1 Dane techniczne dotyczące obiektów na terenie Miejskiego Centrum Profilaktyki Weterynaryjno-Zootechnicznej Schronisko dla bezdomnych zwierząt ETAP I BILANS TERENU 1. Powierzchnia działki 5,663 ha 2. Powierzchnia budynków [brutto] 3.956,50 m 2 3. Powierzchnia wybetonowanych i zadaszonych [brutto] 3.470,90 m 2 4. Powierzchnia dróg chodników placów parkingów 4991,80 m 2 113,42 m 2 611,80 m 2 376,72 m 2 razem: 6.093,53 m 2 5. Powierzchnia zieleni ,14 m 2 6. Powierzchnia ogrodzonego terenu Schroniska ,40 m 2 7. Kubatura budynków ,97 m 3 8. Kubatura wybetonowanych i zadaszonych ,31 m 3 UZBROJENIE TERENU W SIECI: sieć kanalizacji sanitarnej (ścieki bytowo-gospodarcze z pomieszczeń socjalnych oraz sanitarne z kojców i zwierząt) sieć kanalizacji sanitarnej technologicznej sieć kanalizacji deszczowej sieć gazowa sieć wodociągowa sieć cieplna Przepompownia ścieków sanitarnych PS jako odbiornik następujących systemów kanalizacyjnych: Kanalizacji z Miejskiego Centrum Profilaktyki Weterynaryjno-Zootechnicznej przy ul. Ślazowej Kanalizacji z jednorodzinnej przy ul. Lipskiej 17 23a OBIEKT 1A BUDYNEK WEJŚCIOWY SCHRONISKA TECHNICZNO-GOSPODARCZY WRAZ Z IZOLATKĄ PSÓW nazwa 1a wejściowy schroniska (technicznogospodarczy wraz z izolatką ) 1 5,39 680, 791, ,41 1. Budynek 1a - zapewnić ma sprawna obsługę zwierząt przywiezionych z miasta i ich kwalifikacje oraz podstawowa funkcje dla lekarzy i pielęgniarzy pracujących w schronisku. Wejście główne zapewnia dostęp dla ludzi do hallu, w którym znajdzie sie recepcja informacja, skąd kierowane będą osoby ze zwierzętami do laboratorium na wstępne rozpoznanie. 2. W zaprojektowana jest izolatka dla (20 boksów), z bezpośrednim połączeniem z ambulatorium. 3. Dach kilkuspadkowy, 10% spadki dachu. 5. wentylacja mechaniczna centrala wentylacyjna nawiewna podwieszona typ: Centrala N1- VS-10- R-H-T, o wydajności powietrza V N=600 m3/h, Centrala N2- VS-10-R-H-T, o wydajności powietrza V N=710 m3/h, Centrala N3- VS-10-R-H-T, o wydajności powietrza V N=650 m3/h, Centrala N4- VS-10- R-H-T, o wydajności powietrza V N=600 m3/h, Centrala N5 VS-15-R-H-T, o wydajności powietrza V N=1140 m3/h, Centrala N6 VS-21-R-H-T, o wydajności powietrza V N=2640 m3/h, Wentylacja wywiewna w oparciu o wentylatory dachowe kotłownia gazowa niskoparametrowa dla potrzeb grzewczo-wentylacyjnych: 2 kotły naścienne kondensacyjne o mocy 2 x 65 kw, połączone w układzie kaskadowym sprzęgłem hydraulicznym,

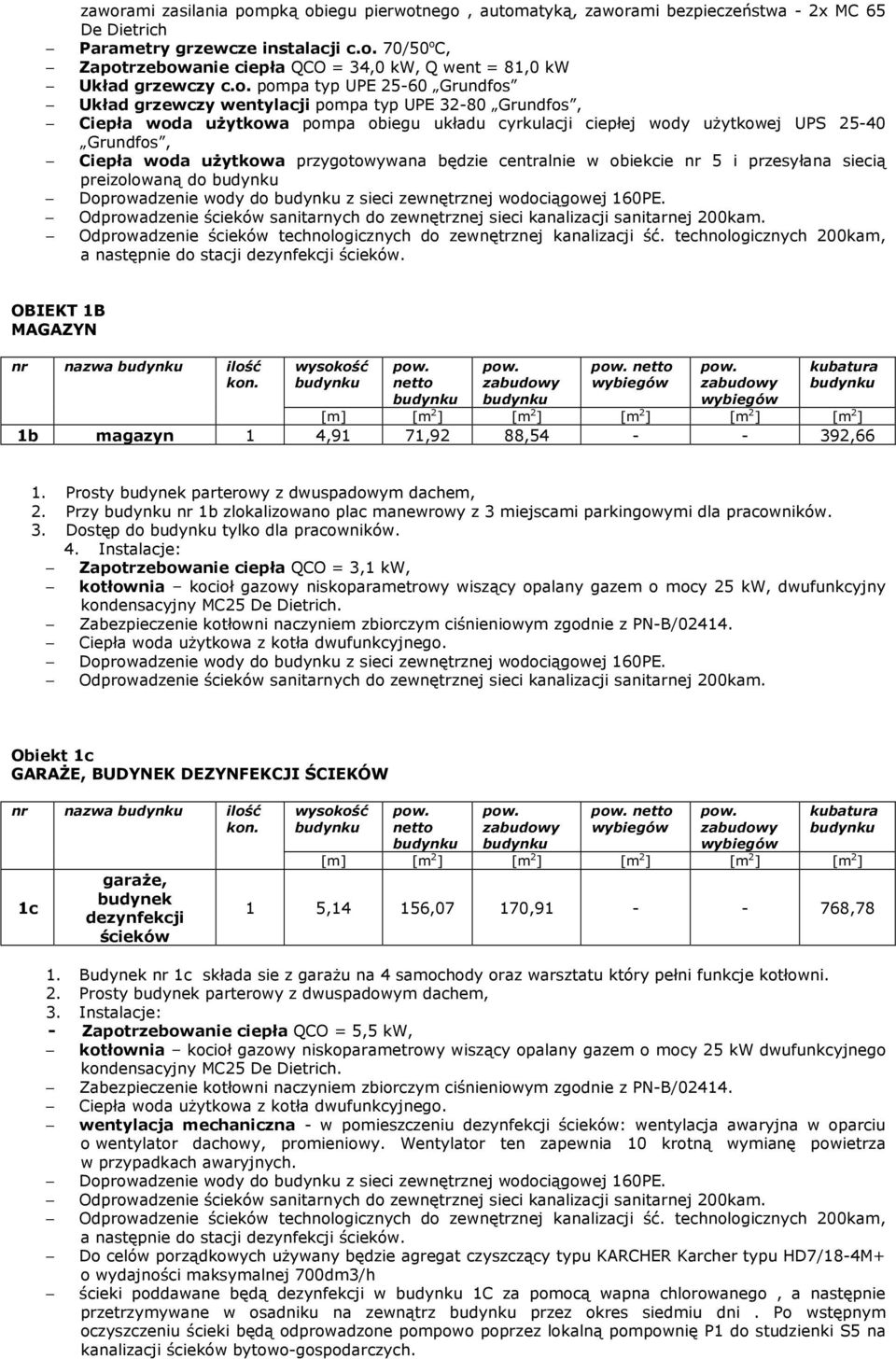

2 zaworami zasilania pompką obiegu pierwotnego, automatyką, zaworami bezpieczeństwa - 2x MC 65 De Dietrich Parametry grzewcze instalacji c.o. 70/50 o C, Zapotrzebowanie ciepła QCO = 34,0 kw, Q went = 81,0 kw Układ grzewczy c.o. pompa typ UPE Grundfos Układ grzewczy wentylacji pompa typ UPE Grundfos, Ciepła woda uŝytkowa pompa obiegu układu cyrkulacji ciepłej wody uŝytkowej UPS Grundfos, Ciepła woda uŝytkowa przygotowywana będzie centralnie w obiekcie 5 i przesyłana siecią preizolowaną do Doprowadzenie wody do z sieci zewnętrznej wodociągowej 160PE. Odprowadzenie ścieków sanitarnych do zewnętrznej sieci kanalizacji sanitarnej 200kam. Odprowadzenie ścieków technologicznych do zewnętrznej kanalizacji ść. technologicznych 200kam, a następnie do stacji dezynfekcji ścieków. OBIEKT 1B MAGAZYN nazwa 1b magazyn 1 4,91 71,92 88, ,66 1. Prosty parterowy z dwuspadowym dachem, 2. Przy 1b zlokalizowano plac manewrowy z 3 miejscami parkingowymi dla pracowników. 3. Dostęp do tylko dla pracowników. Zapotrzebowanie ciepła QCO = 3,1 kw, kotłownia kocioł gazowy niskoparametrowy wiszący opalany gazem o mocy 25 kw, dwufunkcyjny kondensacyjny MC25 De Dietrich. Zabezpieczenie kotłowni naczyniem zbiorczym ciśnieniowym zgodnie z PN-B/ Ciepła woda uŝytkowa z kotła dwufunkcyjnego. Doprowadzenie wody do z sieci zewnętrznej wodociągowej 160PE. Odprowadzenie ścieków sanitarnych do zewnętrznej sieci kanalizacji sanitarnej 200kam. Obiekt 1c GARAśE, BUDYNEK DEZYNFEKCJI ŚCIEKÓW nazwa 1c garaŝe, dezynfekcji ścieków 1 5,14 156,07 170, ,78 1. Budynek 1c składa sie z garaŝu na 4 samochody oraz warsztatu który pełni funkcje kotłowni. 2. Prosty parterowy z dwuspadowym dachem, 3. Instalacje: - Zapotrzebowanie ciepła QCO = 5,5 kw, kotłownia kocioł gazowy niskoparametrowy wiszący opalany gazem o mocy 25 kw dwufunkcyjnego kondensacyjny MC25 De Dietrich. Zabezpieczenie kotłowni naczyniem zbiorczym ciśnieniowym zgodnie z PN-B/ Ciepła woda uŝytkowa z kotła dwufunkcyjnego. wentylacja mechaniczna - w pomieszczeniu dezynfekcji ścieków: wentylacja awaryjna w oparciu o wentylator dachowy, promieniowy. Wentylator ten zapewnia 10 krotną wymianę powietrza w przypadkach awaryjnych. Doprowadzenie wody do z sieci zewnętrznej wodociągowej 160PE. Odprowadzenie ścieków sanitarnych do zewnętrznej sieci kanalizacji sanitarnej 200kam. Odprowadzenie ścieków technologicznych do zewnętrznej kanalizacji ść. technologicznych 200kam, a następnie do stacji dezynfekcji ścieków. Do celów porządkowych uŝywany będzie agregat czyszczący typu KARCHER Karcher typu HD7/18-4M+ o wydajności maksymalnej 700dm3/h ścieki poddawane będą dezynfekcji w 1C za pomocą wapna chlorowanego, a następnie przetrzymywane w osadniku na zewnątrz przez okres siedmiu dni. Po wstępnym oczyszczeniu ścieki będą odprowadzone pompowo poprzez lokalną pompownię P1 do studzienki S5 na kanalizacji ścieków bytowo-gospodarczych.

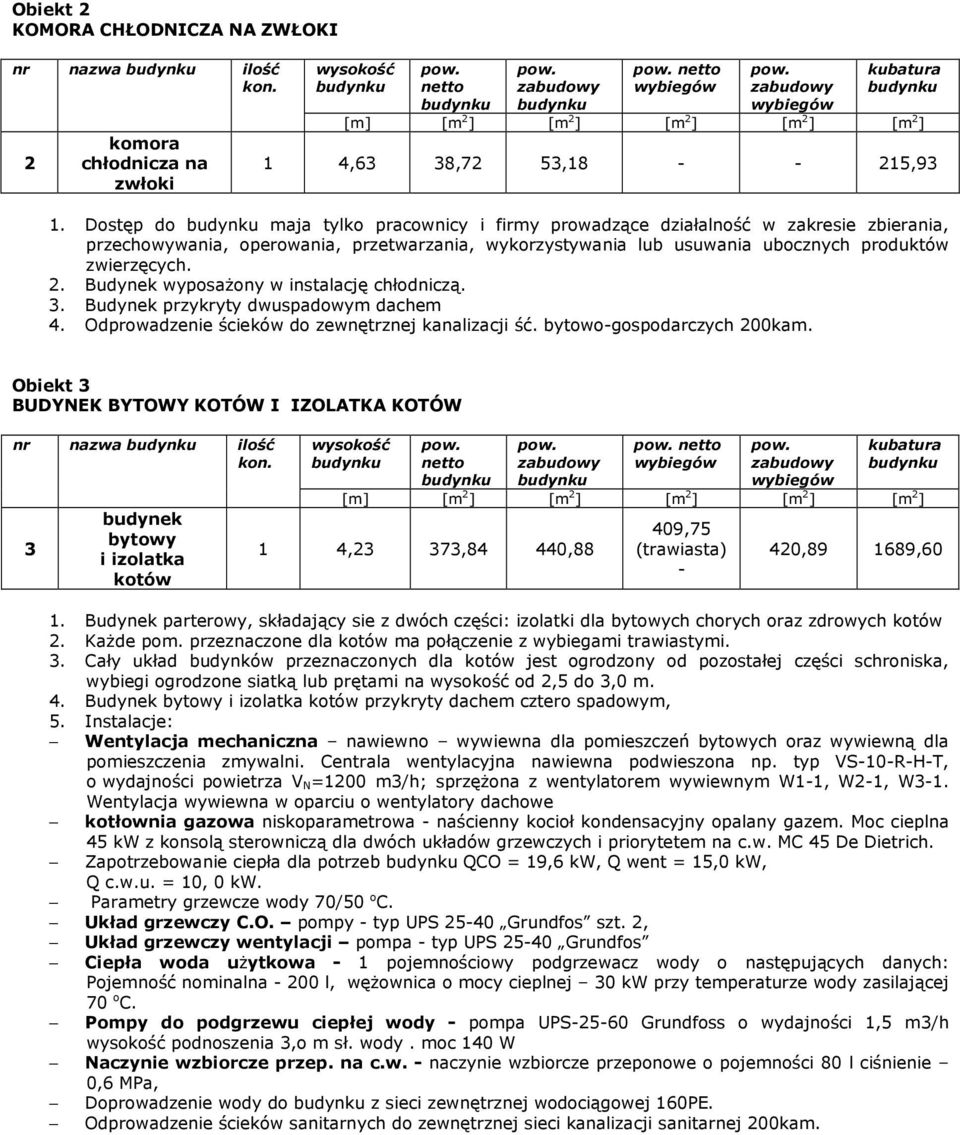

3 Obiekt 2 KOMORA CHŁODNICZA NA ZWŁOKI nazwa 2 komora chłodnicza na zwłoki 1 4,63 38,72 53, ,93 1. Dostęp do maja tylko pracownicy i firmy prowadzące działalność w zakresie zbierania, przechowywania, operowania, przetwarzania, wykorzystywania lub usuwania ubocznych produktów zwierzęcych. 2. Budynek wyposaŝony w instalację chłodniczą. 3. Budynek przykryty dwuspadowym dachem 4. Odprowadzenie ścieków do zewnętrznej kanalizacji ść. bytowo-gospodarczych 200kam. Obiekt 3 BUDYNEK BYTOWY KOTÓW I IZOLATKA KOTÓW nazwa 3 bytowy i izolatka kotów 1 4,23 373,84 440,88 409,75 (trawiasta) - 420, ,60 1. Budynek parterowy, składający sie z dwóch części: izolatki dla bytowych chorych oraz zdrowych kotów 2. KaŜde pom. przeznaczone dla kotów ma połączenie z wybiegami trawiastymi. 3. Cały układ budynków przeznaczonych dla kotów jest ogrodzony od pozostałej części schroniska, wybiegi ogrodzone siatką lub prętami na od 2,5 do 3,0 m. 4. Budynek bytowy i izolatka kotów przykryty dachem cztero spadowym, 5. Instalacje: Wentylacja mechaniczna nawiewno wywiewna dla pomieszczeń bytowych oraz wywiewną dla pomieszczenia zmywalni. Centrala wentylacyjna nawiewna podwieszona np. typ VS-10-R-H-T, o wydajności powietrza V N=1200 m3/h; sprzęŝona z wentylatorem wywiewnym W1-1, W2-1, W3-1. Wentylacja wywiewna w oparciu o wentylatory dachowe kotłownia gazowa niskoparametrowa - naścienny kocioł kondensacyjny opalany gazem. Moc cieplna 45 kw z konsolą sterowniczą dla dwóch układów grzewczych i priorytetem na c.w. MC 45 De Dietrich. Zapotrzebowanie ciepła dla potrzeb QCO = 19,6 kw, Q went = 15,0 kw, Q c.w.u. = 10, 0 kw. Parametry grzewcze wody 70/50 o C. Układ grzewczy C.O. pompy - typ UPS Grundfos szt. 2, Układ grzewczy wentylacji pompa - typ UPS Grundfos Ciepła woda uŝytkowa - 1 pojemnościowy podgrzewacz wody o następujących danych: Pojemność nominalna l, węŝownica o mocy cieplnej 30 kw przy temperaturze wody zasilającej 70 o C. Pompy do podgrzewu ciepłej wody - pompa UPS Grundfoss o wydajności 1,5 m3/h podnoszenia 3,o m sł. wody. moc 140 W Naczynie wzbiorcze przep. na c.w. - naczynie wzbiorcze przeponowe o pojemności 80 l ciśnienie 0,6 MPa, Doprowadzenie wody do z sieci zewnętrznej wodociągowej 160PE. Odprowadzenie ścieków sanitarnych do zewnętrznej sieci kanalizacji sanitarnej 200kam.

4 Obiekt 3a POMIESZCZENIE NA TROCINY nazwa kond. 3a pomieszczenie na trociny 1 4,10 12,8 16, ,05 1. prostokątny z jednospadowym dachem, 2. Dostęp do tylko dla pracowników. Obiekt 4 BUDYNEK KWARANTANNY KOTÓW nazwa 4 kwarantanny kotów Wys. 1 4,38 253,10 292, ,89 1. Budynek parterowy, składający sie ze zmywalni, kotłowni i 12 pomieszczeń przeznaczonych dla nowo przyjętych kotów do Schroniska. Budynek przeznaczony jest dla około 100 kotów. 2. Dostęp tylko dla pracowników Schroniska. 3. Budynek z dwuspadowym dachem, o nachyleniu 10%. 4. Do zapewniono dojazd samochodem dostawczym. 5. Instalacje: wentylacja mechaniczna wentylację wywiewno nawiewną dla pomieszczeń kwarantanny kotów, dla pomieszczeń zmywalni i sanitariatów wentylację wywiewną. Dla pomieszczeń przeznaczonych na pobyt zwierząt zamontowano system wentylacji mechanicznej z normowaniem temperatury w okresie zimowym, z centralnym przygotowaniem i rozprowadzeniem powietrza zewnętrznego. wentylacja nawiewna - centrala wentylacyjna nawiewna podwieszona typ Centrala N1 VS-10-R-H-T o wydajności powietrza 1200 m 3 /h - Wentylacja wywiewna w oparciu o wentylatory dachowe. - Zapotrzebowanie ciepła dla potrzeb QCO = 11,0 kw, Q went = 15,0 kw, Q c.w.u. = 10, 0 kw. kotłownia gazowa niskoparametrowa- kocioł kondensacyjny opalany gazem o sprawności 110% Moc cieplna 35 kw z konsolą sterowniczą dla dwóch układów grzewczych i priorytetem na c.w.u. MC 35 De Dietrich Układ grzewczy C.O. - pompy typ UPS Grundfos szt. 2 Układ grzewczy wentylaci - pompa typ UPS Grundfos Ciepła woda uŝytkowa - pojemnościowy podgrzewacz wody 200 l, węŝownica o mocy cieplnej 30 kw przy temperaturze wody zasilającej 70 o C. Pompa do podgrzewu ciepłej wody - pompa UPS Grundfoss o wydajności 1,5 m3/h podnoszenia 3,o m sł. wody. moc 140 W Naczynie wzbiorcze przep. na c.w.- naczynie wzbiorcze przeponowe 80i ciśnienie 0,6 MPa. Doprowadzenie wody do z sieci zewnętrznej wodociągowej 160PE. Odprowadzenie ścieków technologicznych do zewnętrznej sieci kanalizacji technologicznej 200kam. Obiekt 5 BUDYNEK KWARANTANNY PSÓW 5 nazwa kwarantanny [m] [m2] [m2] [m2] [m2] [m2] 379,20 1 3,83 808,34 965,70 (wybetono 3041,95 wane i 405,88 (1201,40) pokryte 1. Budynek parterowy, z dwóch dłuŝszych stron otoczony małymi wybiegami dla 2. Dach dwuspadowy wraz z doświetleniem w za pomocą świetlików pasmowych w dachu. 3. Na dachu umieszczone kolektory słoneczne. 4. Budynek przeznaczony jest dla około Dostęp do i tylko dla pracowników Schroniska. 6. Instalacje: wentylacja mechaniczna wentylację wywiewno nawiewną dla pomieszczeń kwarantanny, dla pomieszczeń zmywalni i sanitariatów wentylację wywiewną. Dla pomieszczeń przeznaczonych na pobyt zwierząt zamontowano system wentylacji mechanicznej z normowaniem temperatury w okresie

5 zimowym, z centralnym przygotowaniem i rozprowadzeniem powietrza zewnętrznego. Wentylacja nawiewna - centrala wentylacyjna nawiewna podwieszona firmy VTS Centrala N1 VS-15-R-H-T o wydajności V=1500 m 3 /h, Centrala N2 VS-15-R-H-T; V=1500m3/h, VS-15-R-H-T; V=1500m3/h, Centrala N3 VS-15-R-H-T; V=1500m3/h, Centrala N4 VS-15-R-H-T; V=1500m3/h, Centrala N5 VS- 15-R-H-T; V=1500m3/h. Wentylacja wywiewna w oparciu o wentylatory dachowe. kotłownia gazowa niskoparametrowa - kotłownie wyposaŝono w 2 kotły kondensacyjne o mocy 2x65kW typ MC 65 De Dietrich szt. 2. Zapotrzebowanie ciepła dla potrzeb grzewczo-wentylacyjnych QCO = 39 kw, Q went = 83,0 kw Kolektory słoneczne 11 płaskich zestawów solarnych na dachu. Jeden zestaw składa się z czterech elementów typy Dietrisol PRO firmy De Dietrich. Ciepła woda uŝytkowa gromadzona w wymiennikach pojemnościowych i rozprowadzona siecią cieplną w systemie rur preizolowanych do podstawowych obiektów o największym zuŝyciu ciepłej wody tj. 5, 6, 6a, 1a Układ obiegu układu solarnego - pompa typ UPE Grundfos Układ grzewczy C.O. - pompa typ UPE Grundfos Układ grzewczy wentylacji - pompa typ UPE Grundfos Ciepła woda uŝytkowa - pojemnościowe podgrzewacze wody o pojemności 1000 l o mocy cieplnej 2x25 kw szt. 3. Pompa obiegu układu cyrkulacji c.w.u. typ UPS Pompa obiegu układu ciepłej wody uŝytkowej - pompa UPE Grundfoss o wydajności 3,6 m3/h podnoszenia 4,0 m sł. wody moc 140 W Naczynia wzbiorcze przep. na instalacji c.w.u. - naczynie wzbiorcze przeponowe typu 80 l ciśnienie 0,6 MPa, szt. 2 Naczynie wzbiorcze przep. Na obiegu kotłowym - naczynie wzbiorcze przeponowe typu 180 l ciśnienie 0,6 MPa, Doprowadzenie wody do z sieci zewnętrznej wodociągowej 160PE. Odprowadzenie ścieków technologicznych do zewnętrznej sieci kanalizacji technologicznej 200kam. ścieki sanitarne odprowadzane bezpośrednio do zewnętrznej sieci ścieków technologicznych. Obiekt 6 BUDYNEK BYTOWY PSÓW I SZCZENIAKARNIA 6 nazwa bytowy i szczeniakarnia 807,1 1 4,33 402,89 474,66 (wybetono 1814,52 wane i 835,42 (2800,80) pokryte 1. Do kaŝdego i wybiegu zapewniono dojazd samochodem dostawczym. 2. Budynek parterowy, przeznaczony dla bytowych składający sie z 18 boksów wewnętrznych, mającymi bezpośredni dostęp do zewnętrznych wybetonowanych, zadaszonych w całości 3. Instalacje: wentylacja mechaniczna wentylację wywiewno nawiewną dla pomieszczeń bytowych, dla pomieszczeń zmywalni i sanitariatów wentylację wywiewną. Wentylacja nawiewna - centrala wentylacyjna nawiewna podwieszona Centrala N1 VS-10-R-H-T; V=480m3/h, Centrala N2 VS-10-R-H- T; V=760m3/h, Centrala N3 VS-21-R-H; V=2720m3/h. Wentylacja wywiewna w oparciu o wentylatory dachowe. - kotłownia gazowa niskoparametrowa - kocioł kondensacyjny opalany gazem o sprawności 110%. Moc cieplna 65 kw z konsolą sterowniczą dla dwóch układów grzewczych MC 65 De Dietrich. - Zapotrzebowanie ciepła dla potrzeb grzewczo-wentylacyjnych QCO = 22 kw, Q went = 45,0 kw Układ grzewczy C.O. - pompa typ UPS Grundfos Pompa obiegu grzewczego wentylacji - pompa UPS Grundfoss o wydajności 2,1 m3/h podnoszenia 3,o m sł. wody. moc 140 W Naczynie wzbiorcze przeponowe - naczynie wzbiorcze przeponowe o pojemności 80 l ciśnienie 0,6 MPa, Doprowadzenie wody do z sieci zewnętrznej wodociągowej 160PE. Odprowadzenie ścieków technologicznych do zewnętrznej sieci kanalizacji technologicznej 200kam. ścieki sanitarne odprowadzane bezpośrednio do zewnętrznej sieci cieków bytowo-gospodarczych.

6 Obiekt 6a BUDYNEK BYTOWY PSÓW 6a nazwa bytowy 1 4,33 404,34 474,66 804,92 835, ,52 (2800,80) 1. Budynek parterowy, przeznaczony dla bytowych składa sie z 22 boksów wewnętrznych, mającymi bezpośredni dostęp do zewnętrznych wybetonowanych, zadaszonych w całości 2. Budynek funkcjonalnie połączony jest z wybiegami bytowymi dla 6b. 3. Budynek parterowy o dachu dwuspadowym wraz z doświetlenie w za pomocą świetlików pasmowych w dachach. wentylacja mechaniczna wentylację wywiewno nawiewną dla pomieszczeń bytowych, dla pomieszczeń zmywalni i sanitariatów wentylację wywiewną. Wentylacja nawiewna - centrala wentylacyjna nawiewna podwieszona typ Centrala N1 VS-15-R-H-T; V=1440m3/h, Centrala N2 VS-21-R-H; V=2720m3/h Wentylacja wywiewna w oparciu o wentylatory dachowe. Zapotrzebowanie ciepła dla potrzeb grzewczo-wentylacyjnych QCO = 18,9 kw, Q went = 46,0 kw kotłownia gazowa niskoparametrowa - kocioł kondensacyjny opalany gazem o sprawności 110% o mocy 65 kw typ MC 65 De Dietrich. Układ grzewczy C.O. pompa typ UPS Grundfos Układ grzewczy wentylacji pompa typ UPS Grundfos Naczynie wzbiorcze przep. - naczynie wzbiorcze przeponowe o pojemności 80 l ciśnienie 0,6 MPa, Doprowadzenie wody do z sieci zewnętrznej wodociągowej 160PE. Odprowadzenie ścieków technologicznych do zewnętrznej sieci kanalizacji sanitarnej 200kam. Ścieki sanitarne odprowadzane bezpośrednio do zewnętrznej sieci ścieków bytowo-gospodarczych. 6b, 6c, 6d - WYBIEGI BYTOWE PSÓW 6b nazwa wybiegi bytowe 555,83 1 5, ,74 (2135,80) 6c 6d wybiegi bytowe wybiegi bytowe 1 4, , ,90 484,00 286,86 (416,83) 473,92 604,37 Obiekt 7 BUDYNEK DLA ZWIERZĄT GOSPODARCZYCH 7 nazwa dla zwierząt gospodarczych zadaszon e) 1 5,34 109,39 130,99 473,92 (gruntowe) 473,92 604,37 1. Budynek dla zwierząt gospodarczych, parterowy z boksami przeznaczonymi dla zwierząt gospodarczych, 2. W znajduje sie magazyn dla karmy dla ptaków. 3. Budynek przykryty dwuspadowym dachem, - Zapotrzebowanie ciepła dla QCO = 6,5 kw, kotłownia gazowa - kocioł gazowy niskoparametrowy, wiszący opalany gazem o mocy 25 kw dwufunkcyjny kondensacyjny typ MC25 De Dietrich Doprowadzenie wody do z sieci zewnętrznej wodociągowej 160PE. Odprowadzenie ścieków sanitarnych do zbiornika bezodpływowego. Ciepła woda uŝytkowa z kotła dwufunkcyjnego
