Katalog urządzeń WODA LODOWA

Transkrypt

1 Katalog urządzeń 2017 WODA LODOWA

2 Świat Daikin Supermarket Restauracja Pomieszczenie techniczne Hotel Sklep Bank Przemysł Budynek mieszkalny Biuro Sport i rozrywka

3 Komfort zarówno w pracy jak i w domu jest niezmiernie ważny. Dzięki właściwej temperaturze w pomieszczeniu czujemy się znacznie lepiej. Dotyczy to tak samo naszego najbliższego otoczenia jak mieszkanie, dom czy biuro, ale również odnosi się do miejsc w których przebywamy okazjonalnie na przykład sklepy, restauracje, hotele, obiekty użyteczności publicznej i wiele innych miejsc. Jednak żadna przestrzeń nie jest użytkowana w dokładnie taki sam sposób, a to wymaga zastosowania elastycznych, dopasowanych i ekonomicznych rozwiązań. Firma Daikin, lider innowacji od ponad 90 lat, rozumie te potrzeby, dlatego nasz program kompleksowych rozwiązań bazuje na systemach dostosowanych do potrzeb indywidualnych klientów. Niezależnie od tego, czy potrzebujesz klimatyzacji, ogrzewania, wentylacji, kurtyn powietrznych, czy systemów chłodniczych z inteligentnymi układami sterowania centralnego. Firma Daikin dysponuje urządzeniami, doświadczeniem oraz rozwiązaniami dopasowanymi do potrzeb. Dowiedz się więcej o naszych rozwiązaniach dla biznesu i przeczytaj o naszych doświadczeniach. 1

4 Nasza obietnica to pewność, że klienci mogą polegać na marce Daikin w zakresie najwyższego poziomu komfortu - to pozwala im skoncentrować się na pracy i domu. Naszym celem jest skupienie się na doskonałości technicznej, koncentracja na projekcie oraz standardach najwyższej jakości po to, aby nasi klienci mogli nam ufać i polegać na komforcie, jaki im oferujemy. W pełni angażujemy się w kwestie środowiskowe. Nasze produkty znajdują się w czołówce urządzeń o niskim zużyciu energii, a innowacje które będziemy wprowadzać w przyszłości, jeszcze bardziej będą redukować oddziaływanie rozwiązań HVACR (ogrzewanie, wentylacja, klimatyzacja, chłodzenie) na środowisko. Jesteśmy liderem tam, gdzie inni jedynie mieszczą się w normie. Zamierzamy kontynuować naszą drogę jako globalny lider rozwiązań HVACR, ponieważ nasza specjalistyczna wiedza we wszystkich sektorach rynkowych poparta ponad 90-letnim doświadczeniem pozwoli nam oferować wartość dodaną do długotrwałych relacji opartych na zaufaniu, szacunku i wiarygodności. Obiecujemy kontynuować naszą postępową strategię, traktując wyzwania jako okazje do produkcji coraz lepszych rozwiązań. Nasze dążenie do innowacji pozwoli nam pokonywać drogę dla naszych klientów i naszej firmy. Będziemy działać inteligentnie i będziemy gotowi do tego, by wyjść poza schemat. Ciągły rozwój pozwoli nam dostarczać te podstawowe wartości naszej marki i cieszyć się trwałym sukcesem. 2

5 Spis treści Co nowego w 2017 roku? 4 Agregaty chłodnicze 7 Klimakonwektory 111 Centrale wentylacyjne 139 Informacje na temat najnowszych danych: my.daikin.pl 3

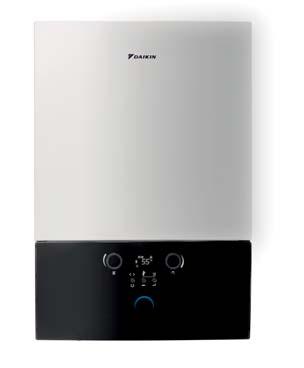

6 Co nowego w 2017 roku? NOWOŚĆ Sterownik online dla systemu grzewczego BRP069A61/62 Monitoruje stan i zużycie energii systemu grzewczego Możliwość ustawienia harmonogramów nastawy temperatury i trybu pracy Steruje systemem i przygotowaniem ciepłej wody użytkowej NOWOŚĆ Gazowy kocioł kondensacyjny D2CND/D2TND-A1/4A Niezwykle kompaktowy, możliwość sterowania za pośrednictwem aplikacji Bardzo kompaktowe i uniwersalne urządzenie przeznaczone do użytku w prawie wszystkich warunkach panujących w pomieszczeniu Sterownik online (opcja): zarządza temperaturą w pomieszczeniu i nadzoruje zużycie energii z każdego miejsca Łatwa instalacja i serwis: dostęp do wszystkich części od przodu urządzenia Niewielkie wymagania konserwacyjne dzięki adaptacyjnemu systemowi spalania gazu Lambda Gx z w pełni elektronicznym spalaniem gaz-powietrze Możliwe połączenie z panelem słonecznym NOWOŚĆ Hybrid multi Hybrid Multi łączy w sobie jednostki zewnętrzne multi o 3, 4 i 5 portach z hybrydową pompą ciepła Hybrydowa pompa ciepła (gazowa i powietrzna) wytwarza ciepłą wodę, aby wygenerować ciepło potrzebne dla grzejników i ogrzewania podłogowego Ogrzewanie pomieszczeń: hybrydowa jednostka wewnętrzna wybiera najbardziej ekonomiczny tryb w oparciu o ceny za energię, o temperaturę zewnętrzną oraz wewnętrzne obciążenie cieplne Ciepła woda użytkowa: wykorzystuje gazową technologię kondensacyjną do wytwarzania ciepłej wody NOWOŚĆ Bluevolution - połączenie typu Pair dla FTXP-K3, FDXM-F3 Bluevolution FTXP-K3, FDXM-F3 - wszystkie z możliwością połączenia multi, można je zamawiać w układzie pojedynczym 4

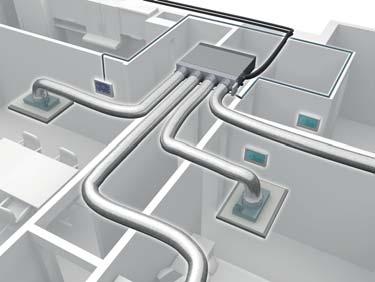

7 NOWOŚĆ Funkcja automatycznego czyszczenia dla niskich jednostek kanałowych kierunek nawiewu powietrza Unikalna technologia o udowodnionej skuteczności teraz dostępna także dla budynków mieszkaniowych i komercyjnych Funkcja automatycznego czyszczenia filtra zmniejsza koszty operacyjne i ułatwia konserwację Optymalny nawiew powietrza zwiększa jakość powietrza w pomieszczeniu oraz satysfakcję klienta Funkcja dostępna dla niskich jednostek kanałowych Split i Sky Air (FDXM-F3) oraz VRV (FXDQ-A3) CECHA UNIKALNA Zgłoszona do opatentowania NOWOŚĆ Zestaw do podziału na kilka stref dla Sky Air i VRV Większa elastyczność: zasilanie kilku pomieszczeń za pomocą jednej jednostki wewnętrznej Mniejsza ilość czynnika chłodniczego w systemie Obsługuje do ośmiu indywidualnych stref za pomocą oddzielnych przepustnic modułowych Wygodna nastawa: moduł nawiewny jest dostarczany w pełni zmontowany z przepustnicami, płytką PCB itd. Zestaw dostępny dla jednostek kanałowych Split (FDXM-F3), Sky Air (FBQ-D, ADEQ-C) oraz VRV (FXDQ-A3, FXSQ-A) Moduł nawiewny plug and play NOWOŚĆ Rozbudowa możliwych do połączenia jednostek wewnętrznych dla urządzenia z inwerterem AZQS FCQG-F - Unikalna kaseta z nawiewem obwodowym Daikin z funkcją automatycznego czyszczenia - teraz z możliwością podłączenia do AZQS Panel z funkcją automatycznego czyszczenia zapewnia oszczędność energii na poziomie aż do 50% i ułatwia konserwację Rozkład powietrza 360 zapewnia optymalny komfort Inteligentne czujniki oszczędzają energię i maksymalizują komfort NOWOŚĆ ADEQ-C - Jednostka kanałowa o średnim współczynniku ESP dla AZQS Najcieńsza jednostka na rynku ESP do 150 Pa Funkcja automatycznej regulacji nawiewu powietrza ułatwia instalację SB.RKXYQ-T - VRV IV z pompą ciepła do instalacji w pomieszczeniach NOWOŚĆ Niewidzialny system VRV Unikalny VRV z pompą ciepła do instalacji w pomieszczeniach Typoszereg uzupełniony o jednostkę 8 HP Rozwiązanie elastyczne, nadaje się do każdego miejsca i do każdego typu budynku, ponieważ jednostka zewnętrzna jest niewidoczna i podzielona na 2 części 8 HP 5 5

8 Agregaty chłodnicze Daikin oferują najwyższą elastyczność i niezawodność jako nieodłączną część zaawansowanej technologii. Agregaty chłodnicze Daikin to niezawodny i bezpieczny sposób na uzyskanie komfortowego środowiska, to rozwiązanie do chłodzenia procesowego, które jest czyste i spójne

9 Agregaty chłodnicze CECHA UNIKALNA NOWOŚĆ Dlaczego agregaty chłodnicze Daikin? 8 Przegląd produktów - agregaty chłodnicze chłodzone powietrzem i agregaty skraplające 12 Przegląd produktów - agregaty chłodnicze chłodzone wodą i agregaty z oddzielnym skraplaczem 14 Agregaty chłodnicze chłodzone powietrzem (tylko chłodzenie) 16 EWAQ-ADVP 16 EWAQ-ACV3/ACW1 17 EWAQ-BAWN/BAWP 18 EWAQ-G- 20 EWAQ-E- 24 EWAQ-F- 26 EWAQ-GZ 30 EWAD-E- 32 EWAD-D- 34 EWAD-C- 42 EWAD-CZ 48 EWAD-CF 50 EWAD-TZ 52 EWAD-TZB 56 CECHA UNIKALNA NOWOŚĆ Agregaty skraplające chłodzone powietrzem 74 ERAD-E- 74 Agregaty chłodnicze chłodzone wodą 76 EWWQ-B- 76 EWWP-KBW1N 78 EWHQ-G- 80 EWWQ-G- 81 EWWQ-L- 82 EWWD-J- 83 EWWD-H- 84 EWWD-G- 86 EWWD-I- 88 EWWD-VZ 92 Agregaty chłodnicze bez skraplacza 96 EWLP-KBW1N 96 EWLQ-G- 97 EWLQ-L- 98 EWLD-J- 99 EWLD-G- 100 EWLD-I- 101 Odśrodkowe agregaty chłodnicze chłodzone wodą 102 EWWD-FZXS 102 DWSC / DWDC 103 Agregaty chłodnicze chłodzone powietrzem (pompa ciepła) 64 EWYQ-ADVP 64 EWYQ-ACV3/ACW1 65 EWYQ-BAWN/BAWP 66 SEHVX-AAW/SERHQ-AAW1 67 EWYQ-G- 68 EWYQ-F- 70 EWYD-BZ 72 Opcje i akcesoria 104 Najnowsze dane: my.daikin.eu 71

10 STRONY ARGUMENTACJI Agregaty chłodnicze Daikin Dlaczego agregaty chłodnicze Daikin? Agregaty chłodnicze Daikin stanowią idealny pomost między wymaganiami dotyczącymi projektu a satysfakcją klienta. Od najmniejszych agregatów chłodniczych po największe, nasza kontrola jakości i dbałość o szczegóły jest absolutnie najważniejszą sprawą. Nasze systemy wykorzystują najbardziej zaawansowane technologie, oferują najwyższe efektywności energetyczne i najniższe koszty eksploatacji, definiując najwyższy standard pod względem niezawodności i sprawności. Największa i najbardziej elastyczna oferta agregatów chłodniczych Od najmniejszych mini agregatów chłodniczych do zastosowań mieszkaniowych po największy agregat chłodniczy dla potrzeb miejskich sieci chłodniczych Dostosowane do indywidualnych potrzeb rozwiązania oparte na najbardziej zaawansowanej technologii Bogaty wybór opcji i akcesoriów Światowe doświadczenie w projektowaniu i produkcji agregatów chłodniczych Najbardziej zaawansowane na świecie zakłady badań i rozwoju klimatyzacji: Applied Development Center w Minneapolis, Minnesota Własny rozwój i produkcja głównych komponentów do agregatów chłodniczych (sprężarek, wentylatorów, wężownic do skraplaczy, oprogramowania itd.) Najwyższa efektywność w przypadku każdej instalacji Technologia inwertera w całej gamie wydajności Najniższe koszty eksploatacji i krótki czas zwrotu inwestycji Jakość i niezawodność Zintegrowana polityka zero defektów firmy Daikin zapewnia jakość komponentów i gotowych produktów Każdy agregat chłodniczy jest testowany fabrycznie i jest poddawany audytowi jakości przed wysyłką Korzyści dla instalatorów Rozwiązania typu Plug & play Łatwość wykonywania czynności serwisowych Idealne rozwiązania dla projektów po modernizacji Korzyści dla konsultantów Energooszczędne rozwiązania bez uszczerbku dla niezawodności i wydajności We wszystkich naszych produktach wykorzystywana jest najnowsza technologia Korzyści dla użytkowników końcowych Znaczne oszczędności na kosztach eksploatacji Łatwość dostosowywania agregatów chłodniczych do wybranego zastosowania, otoczenia i własnych potrzeb dzięki liczbie ponad 150 różnych opcji

11 Oprogramowanie doboru agregatu chłodzącego oparte na sieci internetowej Łatwy w obsłudze interfejs pozwala użytkownikom w szybki sposób tworzyć nowe projekty, otwierać i zmieniać istniejące projekty lub dokonywać szybkiego doboru. Raporty z doboru technicznego można drukować lub pobierać w kilku formatach. Dla ułatwienia obsługi, narzędzie jest dostępne z każdego miejsca za pośrednictwem dowolnego urządzenia. Niezależnie od tego, gdzie jesteś, możesz konsultować projekty. Utwórz teraz nowe konto na stronie: Narzędzia Portal biznesowy Odwiedź naszą sieć Extranet, która myśli razem z Tobą: my.daikin.eu Szybko odnajduj informacje dzięki rozbudowanej funkcji wyszukiwania Dostosuj opcje tak, aby widzieć te, które są odpowiednie dla Ciebie Dostęp za pośrednictwem urządzeń mobilnych i komputera PC Strona internetowa Zobacz zestawienie naszych referencji: Znajdź nasze rozwiązanie do zastosowania Uzyskaj szczegółowe informacje na temat naszych flagowych produktów Literatura Pobierz lub sprawdź zestawienie całej naszej literatury dla sieci profesjonalistów i klientów końcowych: (

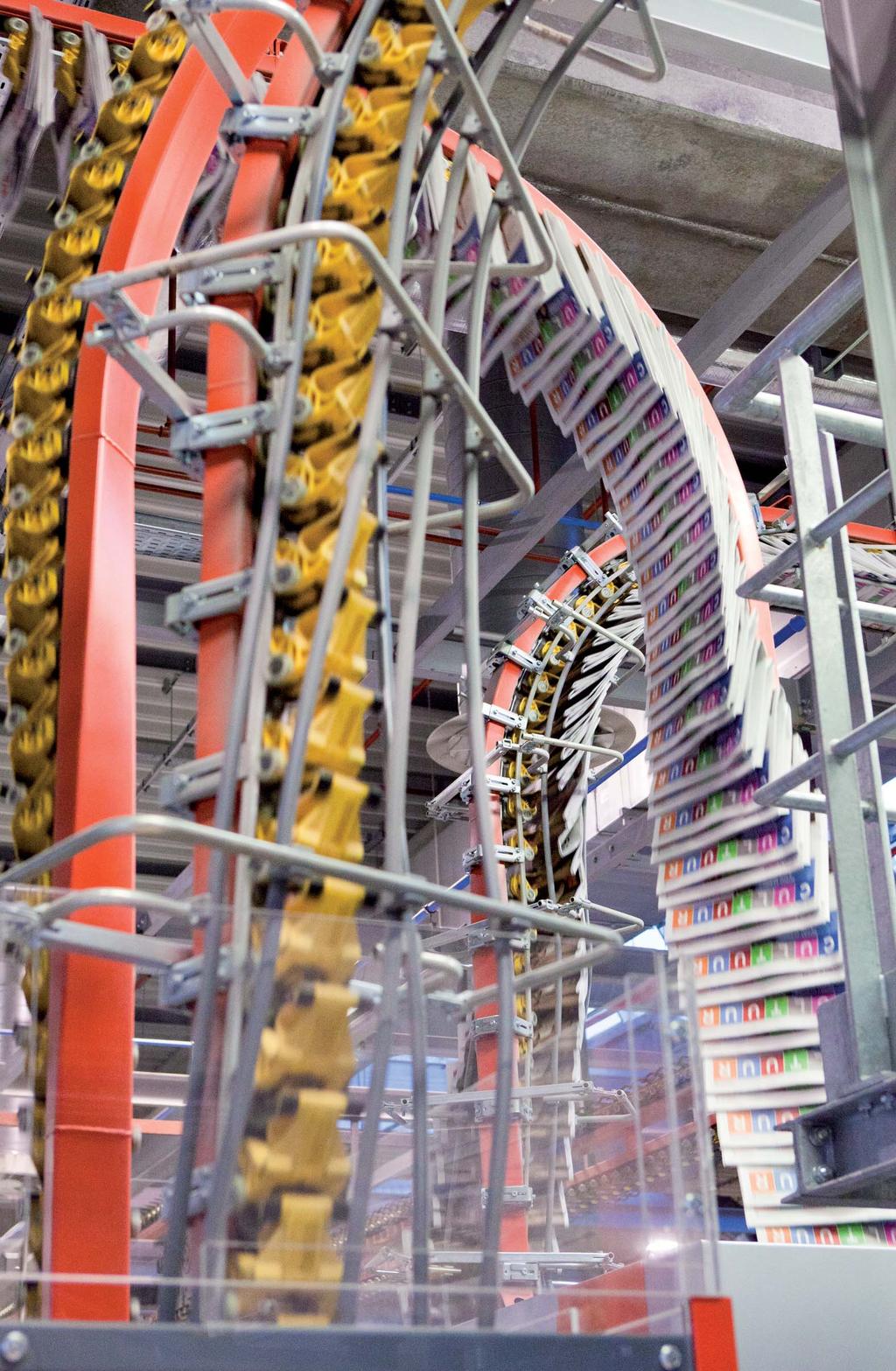

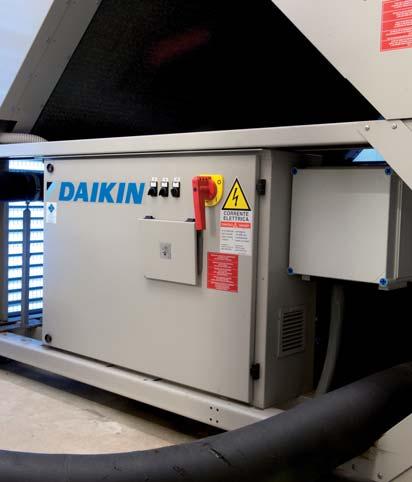

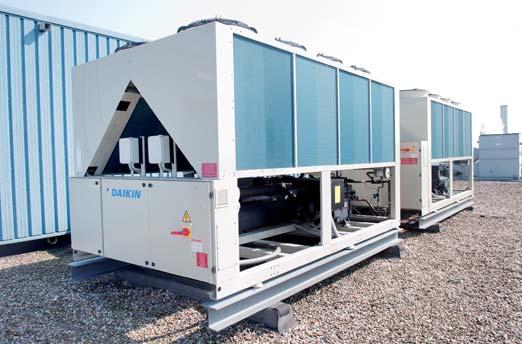

12 Agregaty chłodnicze FIRMA POLIGRAFICZNA INSTALACJA AGREGATU CHŁODNICZEGO CHŁODZONEGO POWIETRZEM INSTALACJA AGREGATU CHŁODNICZEGO CHŁODZONEGO POWIETRZEM LODOWISKO

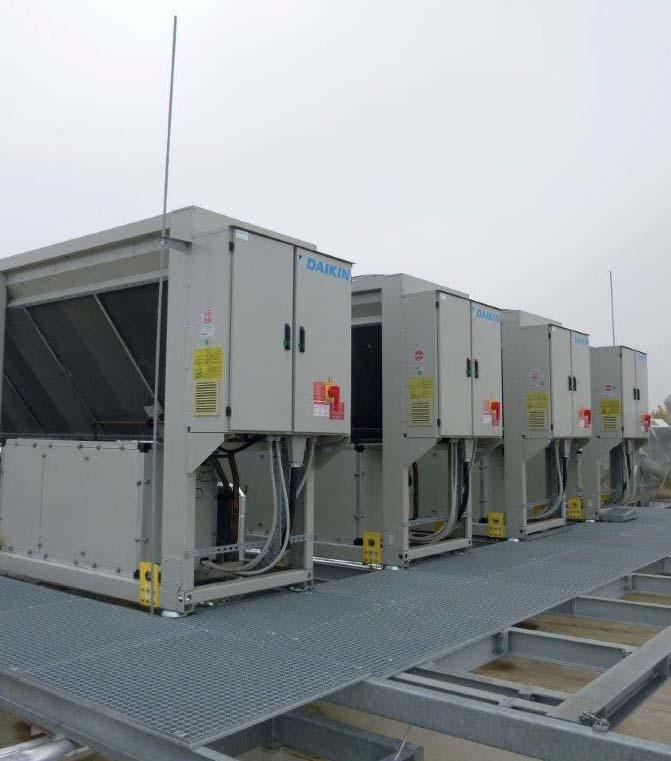

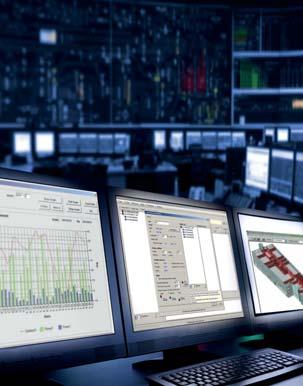

13 Agregaty chłodnicze INSTALACJA EWAQ-E CENTRUM DANYCH CHŁODZENIE TECHNOLOGICZNE

14 Agregaty chłodnicze chłodzone powietrzem i agregaty skraplające Przegląd produktów Typ czynnika chłodniczego* Obiegi czynnika chłodniczego Inwerter Free cooling Sterowanie kierownicą powietrza "swing" Sprężarka Spiralna Śrubowa Wodny wymiennik ciepła Płytowy ** Jednobiegowy, płaszczowo-rurowy Standard Wersja wydajności Wysoki Bardzo wysoki Wysoka temperatura otoczenia Standard Wersja głośności Niski Zredukowany Bardzo niski Tylko chłodzenie EWAQ~ADVP R-410A 1 BPHE EWAQ~ACV3/ACW1 R-410A 1 BPHE EWAQ~BA* R-410A 1-2 BPHE EWAQ~G- R-410A 1 BPHE EWAQ~E- R-410A 1 EWAQ~F- R-410A 2 EWAQ~GZ R-410A 1-2 EWAD~E- R-134a 1 EWAD~D- R-134a 2 EWAD~C- R-134a 2-3 EWAD~CZ R-134a 2-3 EWAD~CF R-134a 2 EWAD~TZ R-134a 1-2 EWAD-TZ B NOWOŚĆ R-134a 1-2 Pompa ciepła EWYQ~ADVP R-410A 1 BPHE EWYQ~ACV3/ACW1 R-410A 1 BPHE EWYQ~BA* R-410A 1-2 BPHE SEHVX-AAW SERHQ-AAW1 R-410A 1 BPHE EWYQ~G- R-410A 1 BPHE EWYQ~F- R-410A 1-2 EWYD~BZ R-134a 2-3 Agregat skraplający ERAD~E- R-134a 1 12

15 Agregaty chłodnicze chłodzone powietrzem i agregaty skraplające Wydajność chłodnicza (kw) Wydajność grzewcza (kw) 0 17, ,3~7,2 8,6~17,0 16,6~64,5 69,3~ ~ ~ ~395 98~ ~ ~ ~ ~ ~ ~ , ,3~7,2 5,6~8,2 8,6~17,0 9,9~14,8 16,6~64,5 16,2~63,7 20,7~74,3 21,3~63,7 75,2~165 82,2~ ~ ~ ~ ~ , ~488 13

16 Agregaty chłodnicze chłodzone wodą i agregaty z oddzielnym skraplaczem Przegląd produktów Typ czynnika chłodniczego* Obiegi czynnika chłodniczego Inwerter Spiralna Sprężarka Wodny wymiennik ciepła Wersja wydajności Śrubowa Odśrodkowa Płytowy ** Jednobiegowy, płaszczoworurowy Obudowa i rura Standard Wysoki Bardzo wysoki Wersja głośności Standard Agregaty chłodnicze chłodzone wodą (tylko chłodzenie i tylko ogrzewanie) EWWP~KBW1N R-407C EWHQ~G- R-410A 1 EWWQ~G- R-410A 1 EWWQ~L- R-410A 2 EWWD~J- R-134a 1-2 EWWD~G- R-134a 1-2 EWWD~I- R-134a EWWD~H- R-134a 1 Agregaty chłodnicze chłodzone wodą (tylko chłodzenie) EWWQ~B- R-410A 1-2 EWWD-VZ NOWOŚĆ R-134a 1 Agregaty chłodnicze z oddzielnym skraplaczem EWLP~KBW1N R-407C 1-2 BPHE EWLQ~G- R-410A 1 EWLQ~L- R-410A 2 EWLD~J- R-134a 1-2 EWLD~G- R-134a 1-2 EWLD~I- R-134a Odśrodkowe agregaty chłodnicze chłodzone wodą EWWD~FZ R-134a 1 DWSC R-134a 1 opcja DWDC RT ODŚRODKOWY R-134a 2 na agregat chłodniczy 14

17 Agregaty chłodnicze chłodzone wodą i agregaty z oddzielnym skraplaczem Wydajność chłodnicza (kw) Wydajność grzewcza (kw) 0 17, ,9~194 16,7~249 87,3~ ~462 93,7~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ , ~ ~ , ,1~62,4 86,5~ ~ ~ ~ ~ , ~ ~ ~9.000 [ 2 x ]

18 EWAQ-ADVP Mini agregat chłodniczy ze sterowaniem inwerterowym, chłodzony powietrzem Technologia inwertera zapewnia niskie poziomy głośności i wiodący w tego typu klasie urządzeń współczynnik ESEER Szeroki zakres pracy Łatwa instalacja typu plug and play Zasilanie jednofazowe i niskie prądy rozruchowe sprawiają, że urządzenie nadaje się idealnie do zastosowań mieszkaniowych Wbudowany moduł hydrauliczny: bez konieczności stosowania zbiornika buforowego, pompa i główny wyłącznik są dostępne w standardzie EWAQ-ADVP Sterownik cyfrowy Tylko chłodzenie EWAQ-ADVP Wydajność chłodnicza Nom. kw 5,28 (1) 6,08 (1) 7,18 (1) Pobór mocy Chłodzenie Nom. kw 1,94 (1) 2,40 (1) 3,00 (1) Regulacja wydajności Metoda Sterowanie inwerterowe EER 2,72 (1) 2,53 (1) 2,39 (1) Wymiary Jednostka Wysokość mm 805 Szerokość mm Głębokość mm 360 Ciężar Jednostka kg 100 Ciężar operacyjny kg 104 Wodny wymiennik Typ Płytowy ciepła Natężenie przepływu wody Chłodzenie Nom. l/min 14,9 17,2 20,4 Powietrzny wymiennik ciepła Typ Rurowy Elementy hydrauliczne Przeponowe naczynie wzbiorcze Objętość l 6 Sprężarka Typ Sprężarka typu swing hermetyczna Ilość 1 Wentylator Typ Osiowy Ilość 1 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB 5~20 Strona powietrzna Chłodzenie Min.~Maks. CDB 10~43 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Sterowanie Inwerter Obiegi Ilość 1 Ilość czynnika Na obieg kg 1,7 chłodniczego tco2eq 3,5 Obieg wodny Średnica połączeń instalacji rurowej cal 1 MBSP Połączenia instalacji rurowej Spust wody wymiennika ciepła 5/16 połączenie redukcyjne SAE Jednostka Maksymalny prąd roboczy A 17,3 Zasilanie Faza/Częstotliwość/Napięcie Hz/V 1~/50/230 (1) Totocz 35 C - LWE 7 C (Dt: 5 C)

19 EWAQ-ACV3/ACW1 Mini agregat chłodniczy ze sterowaniem inwerterowym, chłodzony powietrzem Technologia inwertera zapewnia niskie poziomy głośności i wiodący w tego typu klasie urządzeń współczynnik ESEER Szeroki zakres pracy Wbudowany moduł hydrauliczny: bez konieczności stosowania zbiornika buforowego, pompa i główny wyłącznik są dostępne w standardzie Łatwa instalacja typu plug and play Zasilanie jednofazowe do zastosowań mieszkaniowych, zasilanie trójfazowe dostępne do niewielkich zastosowań komercyjnych EWAQ-ACV3/ACW1 Sterownik cyfrowy Tylko chłodzenie EWAQ 009ACV3 010ACV3 011ACV3 009ACW1 011ACW1 013ACW1 Wydajność chłodnicza Nom. kw 12,2 (1) / 8,6 (2) 13,6 (1) / 9,6 (2) 15,7 (1) / 11,1 (2) 12,9 (1) / 9,1 (2) 15,7 (1) / 11,1 (2) 17,0 (1) / 13,3 (2) Pobór mocy Chłodzenie Nom. kw 2,85 (1) / 2,83 (2) 3,41 (1) / 3,28 (2) 4,13 (1) / 3,90 (2) 3,08 (1) / 3,05 (2) 4,13 (1) / 3,90 (2) 5,52 (1) / 5,18 (2) Regulacja wydajności Metoda Sterowanie inwerterowe EER 4,27 (1) / 3,05 (2) 4,00 (1) / 2,93 (2) 3,79 (1) / 2,85 (2) 4,19 (1) / 2,99 (2) 3,79 (1) / 2,85 (2) 3,08 (1) / 2,57 (2) ESEER 4,31 4,30 4,33 4,43 4,44 4,36 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm 382 Ciężar Jednostka kg 180 Wodny wymiennik Typ Płytowy ciepła Ilość 1 Pojemność wodna l 1,01 Natężenie przepływu wody Chłodzenie Nom. l/min 24,7 27,6 31,9 26,1 31,9 38,2 Powietrzny wymiennik ciepła Typ Hi-XSS Elementy hydrauliczne Przeponowe naczynie wzbiorcze Objętość l 10 Sprężarka Typ Sprężarka typu scroll hermetyczna Ilość 1 Wentylator Typ Osiowy Ilość 2 Natężenie przepł. pow. Chłodzenie Nom. m3/min Silnik wentylatora Prędkość Chłodzenie Nom. obr./min 780 Stopnie 8 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia Chłodzenie Nom. dba akustycznego Chłodzenie Tryb nocny dba Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB 5~22 Strona powietrzna Chłodzenie Min.~Maks. CDB 10~46 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Sterowanie Elektroniczny zawór rozprężny Obiegi Ilość 1 Ilość czynnika Na obieg kg 2,95 chłodniczego tco2eq 6,2 Obieg wodny Średnica połączeń instalacji rurowej cal G 5/4 (żeńska) Instalacja rurowa cal 5/4 Zasilanie Faza/Częstotliwość/Napięcie Hz/V 1~/50/230 3N~/50/400 (1) Program ogrzewania podłogowego: chłodzenia Ta 35 C - LWE 18 C (Dt: 5 C) (2) Program klimakonwektora: chłodzenia Ta 35 C - LWE 7 C (Dt: 5 C)

20 EWAQ-BAWN/BAWP Agregat chłodniczy ze sterowaniem inwerterowym, chłodzony powietrzem Wysoka wydajność z najwyższym w klasie wskaźnikiem ESEER Minimalny prąd rozruchu i krótki czas zwrotu nakładów Do standardowych zastosowań nie jest wymagany zbiornik buforowy Szeroki zakres roboczy (temperatura otoczenia aż do 43 C) Bramkę modbus (RTD-W) można zainstalować w agregacie do celów sterowania i monitorowania za pośrednictwem sterownika Daikin lub BMS innej firmy, co dodatkowo zwiększa efektywność systemu Można centralnie sterować i monitorować wszystkie systemy połączone za pośrednictwem RTD-W za pomocą głównego/ podrzędnego zestawu sterującego: sterownik sekwencyjny EKCC-W EWAQ-BAWN/BAWP BRC21A53/54 Tylko chłodzenie EWAQ-BAWN/BAWP Wydajność chłodnicza Nom. kw 17,4 (1) / 16,6 (2) 21,7 (1) / 20,7 (2) 25,8 (1) / 24,7 (2) 32,3 (1) / 30,9 (2) 43,4 (1) / 41,5 (2) 51,8 (1) / 49,7 (2) 64,5 (1) / 62,3 (2) Pobór mocy Chłodzenie Nom. kw 5,60 (1) / 5,80 (2) 7,25 (1) / 7,59 (2) 9,29 (1) / 9,74 (2) 13,0 (1) / 13,5 (2) 14,7 (1) / 15,4 (2) 18,8 (1) / 19,7 (2) 26,4 (1) / 27,4 (2) Regulacja Metoda Sterowanie inwerterowe wydajności Minimalna wydajność % 25 EER 3,11 (1) / 2,86 (2) 2,99 (1) / 2,73 (2) 2,78 (1) / 2,54 (2) 2,48 (1) / 2,29 (2) 2,95 (1) / 2,69 (2) 2,76 (1) / 2,52 (2) 2,44 (1) / 2,27 (2) ESEER 4,33 (1) / 4,21 (2) 4,08 (1) / 4,18 (2) 3,85 (1) / 4,04 (2) 3,39 (1) / 3,62 (2) 4,19 (1) / 4,24 (2) 3,96 (1) / 4,12 (2) 3,64 (1) / 3,78 (2) Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy ciepła Pojemność wodna l 1,9 2,9 3,8 5,7 Natężenie przepływu wody Chłodzenie Nom. l/min Spadek ciśnienia wody Chłodzenie Razem kpa Powietrzny wymiennik ciepła Typ Hi-XSS Sprężarka Typ Sprężarka typu scroll hermetyczna Ilość Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Chłodzenie Nom. m3/min Poziom mocy akustycznej Chłodzenie Nom. dba Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -10~20 Strona powietrzna Chłodzenie Min.~Maks. CDB -5~43 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Sterowanie Elektroniczny zawór rozprężny Obiegi Ilość 1 2 Ilość czynnika Na obieg kg 7,6 9,6 15,2 19,2 chłodniczego tco2eq 15,9 20,0 31,7 40,1 Obieg wodny Średnica połączeń instalacji rurowej cal 1-1/4 (żeńska) 2 (żeńska) Instalacja rurowa cal 1-1/4 1-1/2 Jednostka Maksymalny prąd rozruchowy A 0 77,7 78,7 88,7 99,8 101,9 120,7 Maksymalny prąd roboczy A 22,2 25,3 26,4 35,2 47,4 49,6 67,2 Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3N~/50/400 (1) EWAQ-BAWN: wersja bez pompy (2) EWAQ-BAWP: wersja z pompą

21 403 19

22 EWAQ-G-SS Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll, standardowa efektywność, standardowy poziom głośności Pojedynczy obieg czynnika chłodniczego (2 sprężarki Scroll) z jednym parownikiem Zwarta budowa Technologia mikrokanałowa wymiennika ciepła zmniejsza ilość stosowanego w systemie czynnika chłodniczego, a to obniża oddziaływanie na środowisko Dostępna opcja częściowego i całkowitego odzyskiwania ciepła Płytowy wymiennik ciepła z blachy stalowej nierdzewnej Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAQ-G-SS Wydajność chłodnicza Nom. kw 74,7 84,2 96, Pobór mocy Chłodzenie Nom. kw 27,7 31,2 35,0 39,5 43,4 51,1 57,2 Regulacja Metoda Krokowa wydajności Minimalna wydajność % EER 2,70 2,76 2,70 2,73 2,70 ESEER 4,11 4,23 4,04 4,12 3,91 4,20 4,06 IPLV 4,79 4,97 4,78 4,86 4,66 4,92 4,78 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy ciepła Natężenie przepływu wody Chłodzenie Nom. l/s 3,6 4,0 4,6 5,1 5,6 6,7 7,4 Spadek ciśnienia wody Chłodzenie Nom. kpa 15,5 27,3 36,9 31,6 36,0 27,5 25,8 Pojemność wodna l 5,60 4,90 5,60 8,10 9,40 Powietrzny wymiennik ciepła Typ Mikrokanałowy Sprężarka Typ Sprężarka scroll Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -10~42 Strona wodna Chłodzenie Min.~Maks. CDB -10~15 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Ilość czynnika Na obieg kg 8,5 10,4 10,7 11,5 12,9 14,1 13,4 chłodniczego tco2eq 17,7 21,7 22,3 24,0 26,9 29,4 28,0 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 2 1/2 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

23 EWAQ-G-SR Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll, standardowa efektywność, zredukowany poziom głośności EWAQ-G-SS/SR MicroTech III Tylko chłodzenie EWAQ-G-SR Wydajność chłodnicza Nom. kw 69,3 78,9 91,0 99, Pobór mocy Chłodzenie Nom. kw 29,4 33,1 36,8 42,0 46,3 54,0 61,2 Regulacja Metoda Krokowa wydajności Minimalna wydajność % EER 2,36 2,38 2,47 2,38 2,35 2,42 2,34 ESEER 3,94 4,12 3,94 4,02 3,74 4,12 3,88 IPLV 4,67 4,85 4,71 4,78 4,50 4,85 4,61 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy ciepła Natężenie przepływu wody Chłodzenie Nom. l/s 3,3 3,8 4,4 4,8 5,2 6,2 6,9 Spadek ciśnienia wody Chłodzenie Nom. kpa 13,3 24,0 32,6 27,6 31,1 24,1 22,2 Pojemność wodna l 5,58 4,86 5,60 8,10 9,36 Powietrzny wymiennik ciepła Typ Mikrokanałowy Sprężarka Typ Sprężarka scroll Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -10~42 Strona wodna Chłodzenie Min.~Maks. CDB -10~15 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Ilość czynnika Na obieg kg 8,5 10,4 10,7 11,5 12,9 14,1 13,4 chłodniczego tco2eq 17,7 21,7 22,3 24,0 26,9 29,4 28,0 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 2 1/2 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

24 EWAQ-G-XS Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll, wysoka efektywność, standardowy poziom głośności Pojedynczy obieg czynnika chłodniczego (2 sprężarki Scroll) z jednym parownikiem Zwarta budowa Technologia mikrokanałowa wymiennika ciepła zmniejsza ilość stosowanego w systemie czynnika chłodniczego, a to obniża oddziaływanie na środowisko Dostępna opcja częściowego i całkowitego odzyskiwania ciepła Płytowy wymiennik ciepła z blachy stalowej nierdzewnej Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAQ-G-XS Wydajność chłodnicza Nom. kw 79,8 90, Pobór mocy Chłodzenie Nom. kw 25,8 29,0 33,8 37,7 42,3 48,1 Regulacja Metoda Krokowa wydajności Minimalna wydajność % EER 3,10 3,11 3,12 3,10 ESEER 4,20 4,30 4,28 4,34 4,22 4,36 IPLV 4,82 5,04 4,96 5,02 4,92 5,05 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy ciepła Natężenie przepływu wody Chłodzenie Nom. l/s 3,8 4,3 5,0 5,6 6,3 7,1 Spadek ciśnienia wody Chłodzenie Nom. kpa 25,7 32,7 20,3 19,9 25,4 20,6 Pojemność wodna l 5,58 4,86 5,60 8,10 Powietrzny wymiennik ciepła Typ Mikrokanałowy Sprężarka Typ Sprężarka scroll Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -10~45 Strona wodna Chłodzenie Min.~Maks. CDB -10~15 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Ilość czynnika Na obieg kg 9,1 12,7 13,1 13,2 16,1 15,0 chłodniczego tco2eq 19,0 26,5 27,3 27,6 33,6 31,3 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 2 1/2 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

25 EWAQ-G-XR Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll, wysoka efektywność, zredukowany poziom głośności EWAQ-G-XS/XR MicroTech III Tylko chłodzenie EWAQ-G-XR Wydajność chłodnicza Nom. kw 76,0 86, Pobór mocy Chłodzenie Nom. kw 26,4 29,9 34,7 39,0 43,3 49,8 Regulacja Metoda Krokowa wydajności Minimalna wydajność % EER 2,88 2,89 2,83 2,88 2,83 ESEER 4,18 4,29 4,27 4,31 4,21 4,33 IPLV 4,85 4,99 4,93 4,99 4,89 5,03 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy ciepła Natężenie przepływu wody Chłodzenie Nom. l/s 3,6 4,1 4,8 5,3 6,0 6,7 Spadek ciśnienia wody Chłodzenie Nom. kpa 23,3 29,6 18,4 17,8 23,0 18,4 Pojemność wodna l 5,58 4,86 5,60 8,10 Powietrzny wymiennik ciepła Typ Mikrokanałowy Sprężarka Typ Sprężarka scroll Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -10~45 Strona wodna Chłodzenie Min.~Maks. CDB -10~15 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Ilość czynnika Na obieg kg 9,1 12,7 13,1 13,2 16,1 15,0 chłodniczego tco2eq 19,0 26,5 27,3 27,6 33,6 31,3 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 2 1/2 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

26 EWAQ-E-XS/XL Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll, wysoka efektywność, standardowy/ niski poziom głośności Niezawodne i efektywne sprężarki spiralne z wysokimi wartościami wskaźnika EER Szereg korzyści dzięki zastosowaniu sprężarek spiralnych o dużej wydajności: zwiększenie konkurencyjności, zmniejszenie ciężaru, zwiększenie przestrzeni obsługowej Zredukowana powierzchnia montażowa, dzięki zastosowaniu ramy w kształcie litery V Szeroki zakres roboczy (temperatura otoczenia od 52 C do -18 C) Idealne rozwiązanie dla szerokiej gamy zastosowań sterowania komfortem i procesami technologicznymi Jednostka może być wyposażona w moduł hydrauliczny, co optymalizuje czas instalacji, przestrzeń i koszty Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAQ-E-XS/XL Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 58,0 65,4 73,8 86, Regulacja Metoda Krokowa wydajności Minimalna wydajność % 50,0 43,0 50,0 33,0 27,0 33,0 EER 3,06 3,05 ESEER 4,02 4,11 3,91 4,18 4,17 4,14 IPLV 4,50 4,68 4,51 4,83 4,76 4,66 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Masa (XS) Jednostka kg Ciężar operacyjny kg Masa (XL) Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Natężenie przepływu wody Chłodzenie Nom. l/s 8,5 9,6 10,8 12,6 15,1 16,0 Spadek ciśnienia wody Chłodzenie Nom. kpa Pojemność wodna l Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy Sprężarka Typ Sprężarka scroll Ilość 2 3 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 900 Poziom mocy akustycznej (XS) Chłodzenie Nom. dba Poziom mocy akustycznej (XL) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (XS) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (XL) Chłodzenie Nom. dba Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -18~52 Strona wodna Chłodzenie Min.~Maks. CDB -13~18 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Ładunek czynnika Na obieg kg 24,0 31,0 27,0 40,0 43,0 53,0 chłodniczego (XS) tco2eq 50,1 64,7 56,4 83,5 89,8 110,6 Ładunek czynnika Na obieg kg chłodniczego (XL) tco2eq 58,5 64,7 56,4 83,5 89,8 110,6 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 3 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

27 EWAQ-E-XR Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll, wysoka efektywność, zredukowany poziom głośności EWAQ-E-XS/XL/XR MicroTech III Tylko chłodzenie EWAQ-E-XR Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 56,5 64,4 71,8 85, Regulacja Metoda Krokowa wydajności Minimalna wydajność % 50,0 43,0 50,0 33,0 27,0 33,0 EER 3,05 2,98 3,05 2,97 2,96 2,78 ESEER 4,45 4,57 4,33 4,65 4,62 4,50 IPLV 5,09 5,00 4,90 5,04 5,07 5,20 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Natężenie przepływu wody Chłodzenie Nom. l/s 8,2 8,9 10,5 12,1 14,5 Spadek ciśnienia wody Chłodzenie Nom. kpa Pojemność wodna l Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy Sprężarka Typ Sprężarka scroll Ilość 2 3 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 705 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -18~52 Strona wodna Chłodzenie Min.~Maks. CDB -13~18 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Ilość czynnika Na obieg kg 24,0 31,0 27,0 40,0 43,0 53,0 chłodniczego tco2eq 50,1 64,7 56,4 83,5 89,8 110,6 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 3 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

28 EWAQ-F-SS/SL Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll, standardowa efektywność, standardowy/niski poziom głośności Niezawodne i efektywne sprężarki spiralne z wysokimi wartościami wskaźnika EER Szereg korzyści dzięki zastosowaniu sprężarek spiralnych o dużej wydajności: zwiększenie konkurencyjności, zmniejszenie ciężaru, zwiększenie przestrzeni obsługowej 2 całkowicie niezależne obiegi chłodnicze Mniejsza powierzchnia zabudowy dzięki ramie w kształcie litery V (EWAQ /400F-SS/SL i EWAQ /370F-SR) Szeroki zakres roboczy (temperatura otoczenia od 52 C do -18 C) Jednostka może być wyposażona w moduł hydrauliczny, co optymalizuje czas instalacji, przestrzeń i koszty Idealne rozwiązanie dla szerokiej gamy zastosowań sterowania komfortem i procesami technologicznymi Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAQ-F-SS/SL Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 73,3 84,9 93, Regulacja Metoda Krokowa wydajności Minimalna wydajność % 25,0 22,0 25,0 23,0 25,0 21,0 25,0 17,0 14,0 17,0 EER 2,81 2,64 2,60 2,58 2,55 2,75 2,64 2,57 2,67 2,66 ESEER 3,79 3,77 3,81 3,74 3,78 3,73 4,02 3,74 4,04 4,13 4,05 4,08 IPLV 4,50 4,45 4,50 4,44 4,53 4,29 4,41 4,30 4,46 4,55 4,63 4,72 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar (SS) Jednostka kg Ciężar operacyjny kg Ciężar (SL) Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Pojemność wodna l Natężenie przepływu wody Chłodzenie Nom. l/s 9,9 10,7 11,8 13,6 15,0 17,2 20,3 19,5 23,0 26,4 29,2 Spadek ciśnienia wody Chłodzenie Nom. kpa Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka scroll Ilość 4 6 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min Poziom mocy akustycznej (SS) Chłodzenie Nom. dba Poziom mocy akustycznej (SL) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (SS) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (SL) Chłodzenie Nom. dba Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -13~18 Strona powietrzna Chłodzenie Min.~Maks. CDB -18~52 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 2 Ilość czynnika Na obieg kg 14,0 15,5 16,5 20,0 23,0 27,0 28,0 32,5 40,0 chłodniczego tco2eq 29,2 32,4 34,4 41,8 48,0 56,4 58,5 67,8 83,5 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 3 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

29 EWAQ-F-SR Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll, standardowa efektywność, zredukowany poziom głośności EWAQ-F-SS/SL/SR MicroTech III Tylko chłodzenie EWAQ-F-SR Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 73,4 86,0 95, Regulacja Metoda Krokowa wydajności Minimalna wydajność % 25,0 22,0 25,0 23,0 25,0 21,0 25,0 17,0 14,0 17,0 EER 2,70 2,49 2,46 2,45 2,38 2,37 2,41 2,39 2,53 2,49 ESEER 4,27 4,20 4,13 4,16 4,08 4,10 4,27 4,03 4,16 4,53 4,49 4,43 IPLV 4,96 4,89 4,82 4,92 4,85 4,71 4,86 4,61 4,73 5,09 5,00 4,93 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Pojemność wodna l Natężenie przepływu wody Chłodzenie Nom. l/s 9,5 10,2 11,3 13,0 14,3 16,3 18,3 21,8 25,2 27,8 Spadek ciśnienia wody Chłodzenie Nom. kpa Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka scroll Ilość 4 6 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 705 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -13~18 Strona powietrzna Chłodzenie Min.~Maks. CDB -18~52 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 2 Ilość czynnika Na obieg kg 16,0 18,0 19,0 20,0 23,0 27,0 28,0 32,5 40,0 chłodniczego tco2eq 33,4 37,6 39,7 41,8 48,0 56,4 58,5 67,8 83,5 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 3 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

30 EWAQ-F-XS/XL Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll, wysoka efektywność, standardowy/niski poziom głośności Niezawodne i efektywne sprężarki spiralne z wysokimi wartościami wskaźnika EER Szereg korzyści dzięki zastosowaniu sprężarek spiralnych o dużej wydajności: zwiększenie konkurencyjności, zmniejszenie ciężaru, zwiększenie przestrzeni obsługowej 2 całkowicie niezależne obiegi chłodnicze Mniejsza powierzchnia zabudowy dzięki ramie w kształcie litery V (EWAQ /350F-XS/XL i EWAQ /330F-XR) Szeroki zakres roboczy (temperatura otoczenia od 52 C do -18 C) Jednostka może być wyposażona w moduł hydrauliczny, co optymalizuje czas instalacji, przestrzeń i koszty Idealne rozwiązanie dla szerokiej gamy zastosowań sterowania komfortem i procesami technologicznymi Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAQ-F-XS/XL Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 54,8 62,2 70,6 78, Regulacja Metoda Krokowa wydajności Minimalna wydajność % 25,0 21,0 25,0 22,0 23,0 25,0 21,0 20,0 25,0 17,0 14,0 17,0 EER 3,11 3,13 3,12 3,09 3,10 3,12 3,10 3,07 ESEER 3,90 4,10 3,95 4,08 4,04 4,30 4,05 4,33 4,24 4,27 4,23 4,35 4,30 4,23 IPLV 4,56 4,76 4,67 4,70 4,67 4,60 4,64 4,80 4,72 4,65 4,61 4,95 4,82 4,68 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Masa (XS) Jednostka kg Ciężar operacyjny kg Masa (XL) Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Pojemność wodna l Natężenie przepływu wody Chłodzenie Nom. l/s 8,2 9,3 10,5 11,7 15,1 17,0 19,3 20,5 21,8 25,3 29,0 32,2 Spadek ciśnienia wody Chłodzenie Nom. kpa Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka scroll Ilość 4 6 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 900 Poziom mocy akustycznej (XS) Chłodzenie Nom. dba Poziom mocy akustycznej (XL) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (XS) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (XL) Chłodzenie Nom. dba Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -13~18 Strona powietrzna Chłodzenie Min.~Maks. CDB -18~52 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 2 Ilość czynnika Na obieg kg 14,0 15,5 16,5 20,0 26,0 31,0 37,0 36,0 41,5 chłodniczego tco2eq 29,2 32,4 34,4 41,8 54,3 64,7 77,2 75,2 86,6 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 3 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

31 EWAQ-F-XR Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll, wysoka efektywność, zredukowany poziom głośności EWAQ-F-XS/XL/XR MicroTech III Tylko chłodzenie EWAQ-F-XR Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 53,0 61,2 68,7 77, Regulacja Metoda Krokowa wydajności Minimalna wydajność % 25,0 21,0 25,0 22,0 23,0 25,0 21,0 20,0 25,0 17,0 14,0 17,0 EER 3,12 3,07 3,08 3,05 3,00 2,92 3,01 2,99 2,96 2,90 2,95 ESEER 4,53 4,64 4,51 4,60 4,53 4,68 4,44 4,63 4,68 4,64 4,54 4,82 4,69 4,65 IPLV 5,25 5,04 5,19 5,27 5,04 5,16 5,01 4,89 5,04 4,90 4,99 5,13 5,15 5,18 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Pojemność wodna l Natężenie przepływu wody Chłodzenie Nom. l/s 7,9 9,0 10,1 11,3 14,5 16,3 18,4 19,5 20,7 24,0 27,7 30,9 Spadek ciśnienia wody Chłodzenie Nom. kpa Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka scroll Ilość 4 6 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 705 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -13~18 Strona powietrzna Chłodzenie Min.~Maks. CDB -18~52 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 2 Ilość czynnika Na obieg kg 14,0 15,5 16,5 20,0 24,0 26,0 31,0 35,0 36,0 41,5 chłodniczego tco2eq 29,2 32,4 34,4 41,8 50,1 54,3 64,7 73,1 75,2 86,6 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 3 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

32 EWAQ-GZXS Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll ze sterowaniem inwerterowym, wysoka efektywność, standardowy poziom głośności Wysoce sprawne sprężarki scroll ze sterowaniem inwerterowym DC Zaawansowana konstrukcja sprężarki i wentylatora prowadzi do uzyskania niskich poziomów głośności podczas pracy Dwa niezależne obiegi chłodnicze - wbudowana nadmiarowość i niezawodne działanie Szeroki zakres operacyjny w trybie chłodzenia Mniejsza powierzchnia instalacyjna dzięki ramie w kształcie litery V (EWAQ210GZXS i EWAQ190GZXR) Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAQ-GZXS Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 72,5 94, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 14,4 14,3 14,9 14,3 14,8 EER 2,77 2,87 2,64 2,92 2,75 ESEER 4,79 4,89 4,90 4,77 4,78 IPLV 5,11 5,26 5,40 5,21 5,23 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Pojemność wodna l Natężenie przepływu wody Chłodzenie Nom. l/s 9,6 12,9 15,4 16,3 18,9 Spadek ciśnienia wody Chłodzenie Razem kpa Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Spiralna sterowana inwerterem prądu stałego Ilość Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 920 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -8~20 Strona powietrzna Chłodzenie Min.~Maks. CDB -18~43 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 2 Ilość czynnika Na obieg kg 48,0 36,0 48,0 chłodniczego tco2eq 100,2 75,2 100,2 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 2,5 4,5 Jednostka Maksymalny prąd rozruchowy A 2 Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

33 EWAQ-GZXR Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll ze sterowaniem inwerterowym, wysoka efektywność, zredukowany poziom głośności EWAQ-GZXS/XR MicroTech III Tylko chłodzenie EWAQ-GZXR Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 73,3 94, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 14,4 14,3 14,9 14,3 14,8 EER 2,68 2,79 2,53 2,86 2,65 ESEER 4,88 4,95 5,05 5,07 IPLV 5,16 5,25 5,27 5,24 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Pojemność wodna l Natężenie przepływu wody Chłodzenie Nom. l/s 9,4 12,6 15,0 16,0 18,5 Spadek ciśnienia wody Chłodzenie Razem kpa Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Spiralna sterowana inwerterem prądu stałego Ilość Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 715 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -8~20 Strona powietrzna Chłodzenie Min.~Maks. CDB -18~43 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 2 Ilość czynnika Na obieg kg 48,0 36,0 48,0 chłodniczego TCO 2 Eq 100,2 75,2 100,2 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 2,5 4,5 Jednostka Maksymalny prąd rozruchowy A 2 Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

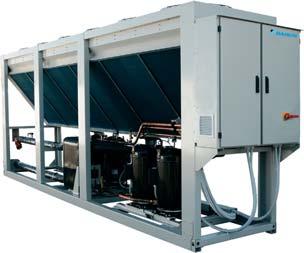

34 EWAD-E-SS Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, standardowa efektywność, standardowy poziom głośności Jeden obieg czynnika chłodniczego ze sprężarką jednośrubową Kompaktowa budowa z płytowym lutowanym wymiennikiem ciepła Duży zakres roboczy (temperatura otoczenia do -18 C) Temperatura wody lodowej do -15 C Tylko chłodzenie EWAD-E-SS Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 39,1 47,5 53,9 60,9 69,0 72,4 87, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 EER 2,58 2,54 2,55 2,67 2,64 2,95 2,90 2,73 2,67 2,80 ESEER 2,84 2,83 2,66 2,84 2,73 2,93 3,08 2,96 3,13 3,24 IPLV 3,36 3,25 2,98 3,13 3,25 3,48 3,68 3,56 3,61 3,65 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Pojemność wodna l Natężenie przepływu wody Chłodzenie Nom. l/s 4,8 5,8 6,6 7,8 8,7 10,2 12,2 14,6 17,2 19,7 Spadek ciśnienia wody Chłodzenie Nom. kpa Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Sprężarka jednośrubowa o profilu asymetrycznym Ilość 1 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 900 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -15~15 Strona powietrzna Chłodzenie Min.~Maks. CDB -18~48 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 Ilość czynnika Na obieg kg 18,0 21,0 23,0 28,0 34,0 39,0 46,0 56,0 74,0 chłodniczego tco2eq 25,7 30,0 32,9 40,0 48,6 55,8 65,8 80,1 105,8 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 3 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

35 EWAD-E-SL Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, standardowa efektywność, niski poziom głośności EWAD-E-SS/SL MicroTech III Tylko chłodzenie EWAD-E-SL Wydajność chłodnicza Nom. kw 97, Pobór mocy Chłodzenie Nom. kw 39,2 48,3 53,4 60,8 68,3 72,8 85, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 EER 2,49 2,39 2,50 2,57 2,59 2,86 2,90 2,65 2,55 2,62 ESEER 2,92 2,88 2,76 2,91 2,98 3,22 3,44 3,31 3,24 3,35 IPLV 3,32 3,21 3,30 3,46 3,28 3,48 3,86 3,75 3,63 3,76 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Pojemność wodna l Natężenie przepływu wody Chłodzenie Nom. l/s 4,7 5,5 6,4 7,5 8,4 10,0 11,9 14,1 16,5 19,0 Spadek ciśnienia wody Chłodzenie Nom. kpa Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Sprężarka jednośrubowa o profilu asymetrycznym Ilość 1 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 700 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -15~15 Strona powietrzna Chłodzenie Min.~Maks. CDB -18~48 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 Ilość czynnika Na obieg kg 18,0 21,0 23,0 28,0 34,0 39,0 46,0 56,0 74,0 chłodniczego tco2eq 25,7 30,0 32,9 40,0 48,6 55,8 65,8 80,1 105,8 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 3 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

36 EWAD-D-SS Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, standardowa efektywność, standardowy poziom głośności 2 całkowicie niezależne obiegi chłodnicze Sprężarka jednośrubowa bezstopniowa Zoptymalizowany do stosowania z czynnikiem chłodniczym R-134a Duży zakres roboczy (temperatura otoczenia do -18 C) Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAD-D-SS Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 EER 2,52 2,63 2,74 2,70 2,67 2,89 ESEER 3,26 3,43 3,44 3,41 3,45 3,29 IPLV 3,75 3,86 3,89 3,96 4,11 3,96 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Pojemność wodna l Natężenie przepływu wody Chłodzenie Nom. l/s 18,6 20,8 22,2 24,0 25,4 26,5 27,6 Spadek ciśnienia wody Chłodzenie Nom. kpa Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 Wentylator Typ Osiowy Ilość 6 8 Natężenie przepł. pow. Nom. l/s Prędkość obr./min 890 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -15~15 Strona powietrzna Chłodzenie Min.~Maks. CDB -18~48 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 Ilość czynnika Na obieg kg 28,0 33,0 36,0 38,0 40,0 43,0 47,0 chłodniczego tco2eq 40,0 47,2 51,5 54,3 57,2 61,5 67,2 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 5,5 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

37 EWAD-D-SL Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, standardowa efektywność, niski poziom głośności EWAD-D-SS/SL MicroTech III Tylko chłodzenie EWAD-D-SL Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 82,0 80,2 85,6 94, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 EER 2,24 2,46 2,62 2,58 2,54 2,50 2,46 2,56 2,72 2,36 2,55 2,53 2,46 2,70 ESEER 2,91 3,03 3,21 3,11 3,16 3,13 3,10 3,14 3,31 3,54 3,56 3,46 3,56 3,66 IPLV 3,43 3,56 3,73 3,63 3,66 3,63 3,59 3,62 3,84 3,85 4,06 3,96 4,07 4,14 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik ciepła Typ Płytowy wymiennik ciepła Płaszczowo-rurowy, jednobiegowy Pojemność wodna l Natężenie przepływu wody Chłodzenie Nom. l/s 8,8 9,4 10,7 11,7 12,5 13,1 14,2 15,3 17,7 19,3 21,0 22,8 24,1 25,4 Spadek ciśnienia wody Chłodzenie Nom. kpa Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Powietrzny wymiennik ciepła Typ Sprężarka Typ Sprężarka jednośrubowa Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -15~15 Strona powietrzna Chłodzenie Min.~Maks. CDB -18~48 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 Ilość czynnika Na obieg kg 18,0 21,0 23,0 26,0 28,0 29,0 35,0 36,0 34,0 40,0 43,0 chłodniczego tco2eq 25,7 30,0 32,9 37,2 40,0 41,5 50,1 51,5 48,6 57,2 61,5 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

38 EWAD-D-SR Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, standardowa efektywność, zredukowany poziom głośności 2 całkowicie niezależne obiegi chłodnicze Sprężarka jednośrubowa bezstopniowa Zoptymalizowany do stosowania z czynnikiem chłodniczym R-134a Duży zakres roboczy (temperatura otoczenia do -18 C) Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAD-D-SR Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 84,5 83,1 86,2 95, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 EER 2,09 2,28 2,53 2,48 2,41 2,34 2,25 2,45 2,60 2,36 2,55 2,53 2,46 2,70 ESEER 2,80 2,91 3,24 3,11 3,13 3,07 3,04 3,15 3,32 3,54 3,56 3,46 3,56 3,66 IPLV 3,29 3,42 3,74 3,59 3,56 3,53 3,70 3,88 3,90 4,06 3,96 4,07 4,14 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik ciepła Typ Płytowy wymiennik ciepła Płaszczowo-rurowy, jednobiegowy Pojemność wodna l Natężenie przepływu wody Chłodzenie Nom. l/s 8,5 9,1 10,4 11,3 12,0 12,6 13,3 14,9 17,4 19,3 21,0 22,8 24,1 25,4 Spadek ciśnienia wody Chłodzenie Nom. kpa Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Powietrzny wymiennik ciepła Typ Sprężarka Typ Sprężarka jednośrubowa Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -15~15 Strona powietrzna Chłodzenie Min.~Maks. CDB -18~48 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 Ilość czynnika Na obieg kg 18,0 21,0 24,0 25,0 29,0 33,0 35,0 40,0 39,0 40,0 43,0 chłodniczego tco2eq 25,7 30,0 34,3 35,8 41,5 47,2 50,1 57,2 55,8 57,2 61,5 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/400

39 EWAD-D-SX Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, standardowa efektywność, bardzo niski poziom głośności EWAD-D-SR/SX MicroTech III Tylko chłodzenie EWAD-D-SX Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 80,8 86,0 94, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 EER 2,50 2,68 2,67 2,56 2,47 2,35 2,25 2,46 2,41 2,56 2,60 ESEER 3,29 3,52 3,41 3,44 3,34 3,29 3,15 3,14 3,39 3,50 3,47 IPLV 3,82 4,08 3,99 4,01 3,92 3,84 3,69 4,03 3,90 3,98 3,90 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Pojemność wodna l Natężenie przepływu wody Chłodzenie Nom. l/s 9,7 11,0 12,1 12,9 13,7 14,3 14,7 17,7 19,7 21,5 23,5 Spadek ciśnienia wody Chłodzenie Nom. kpa Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 500 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -15~15 Strona powietrzna Chłodzenie Min.~Maks. CDB -18~48 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 Ilość czynnika Na obieg kg 21,0 24,0 26,0 32,0 33,0 34,0 35,0 38,0 40,0 chłodniczego tco2eq 30,0 34,3 37,2 45,8 47,2 48,6 50,1 54,3 57,2 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 4 5 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

40 EWAD-D-XS Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, wysoka efektywność, standardowy poziom głośności 2 całkowicie niezależne obiegi chłodnicze Sprężarka jednośrubowa bezstopniowa Zoptymalizowany do stosowania z czynnikiem chłodniczym R-134a Duży zakres roboczy (temperatura otoczenia do -18 C) Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAD-D-XS Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 80,1 88,2 95, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 EER 3,07 3,11 3,15 3,10 3,06 3,08 3,10 3,07 3,09 3,12 3,16 ESEER 3,45 3,49 3,51 3,73 3,56 3,47 3,48 3,72 3,88 3,89 3,75 IPLV 3,98 4,00 4,08 4,07 4,06 3,98 4,16 4,83 4,61 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Pojemność wodna l Natężenie przepływu wody Chłodzenie Nom. l/s 11,8 13,1 14,4 15,6 16,7 17,9 19,1 22,4 25,0 27,4 29,7 Spadek ciśnienia wody Chłodzenie Nom. kpa Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -15~15 Strona powietrzna Chłodzenie Min.~Maks. CDB -18~48 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 Ilość czynnika Na obieg kg 29,0 33,0 35,0 38,0 35,0 39,0 42,0 45,0 50,0 chłodniczego tco2eq 41,5 47,2 50,1 54,3 50,1 55,8 60,1 64,4 71,5 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 4 6 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

41 EWAD-D-XR Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, wysoka efektywność, zredukowany poziom głośności EWAD-D-XS/XR MicroTech III Tylko chłodzenie EWAD-D-XR Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 81,6 88,0 96, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 EER 2,96 3,07 3,06 3,00 2,94 3,06 3,05 2,95 3,01 3,02 2,99 ESEER 3,52 3,59 3,58 3,71 3,60 3,89 3,71 3,77 3,99 3,81 IPLV 4,03 4,11 4,12 4,17 4,13 4,28 4,25 4,36 4,79 4,78 4,47 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Pojemność wodna l Natężenie przepływu wody Chłodzenie Nom. l/s 11,6 13,0 14,1 15,4 16,4 17,7 18,8 21,7 24,4 26,8 28,6 Spadek ciśnienia wody Chłodzenie Nom. kpa Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -15~15 Strona powietrzna Chłodzenie Min.~Maks. CDB -18~48 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 Ilość czynnika Na obieg kg 30,0 31,0 38,0 39,0 40,0 39,0 34,0 45,0 47,0 50,0 chłodniczego tco2eq 42,9 44,3 54,3 55,8 57,2 55,8 48,6 64,4 67,2 71,5 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 4 6 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

42 EWAD-D-HS Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, wysoka temperatura otoczenia, standardowy poziom głośności Wysoka temperatura otoczenia Sprężarka jednośrubowa bezstopniowa Zoptymalizowany do stosowania z czynnikiem chłodniczym R-134a Duży zakres roboczy (temperatura otoczenia do -18 C) Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem EWAD-D-HS MicroTech III Tylko chłodzenie EWAD-D-HS Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 77,9 76,0 83,9 92,1 98, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 EER 2,49 2,73 2,77 2,75 2,73 2,68 2,75 2,93 2,90 2,93 2,90 2,89 2,95 3,02 ESEER 3,02 3,16 3,24 3,11 3,20 3,18 3,17 3,15 3,46 3,50 3,57 3,55 3,60 3,68 IPLV 3,56 3,74 3,77 3,66 3,74 3,73 3,72 3,64 3,99 4,00 4,05 3,99 4,10 4,18 4,50 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik ciepła Typ Płytowy wymiennik ciepła Płaszczowo-rurowy, jednobiegowy Pojemność wodna l Natężenie przepływu wody Chłodzenie Nom. l/s 9,3 9,9 11,1 12,2 13,1 13,8 14,6 16,0 18,2 19,8 21,4 22,8 24,5 26,1 28,0 Spadek ciśnienia wody Chłodzenie Nom. kpa Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Powietrzny wymiennik ciepła Typ Sprężarka Typ Sprężarka jednośrubowa Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość Chłodzenie Nom. obr./min 890 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -15~15 Strona powietrzna Chłodzenie Min.~Maks. CDB -18~48 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 Ilość czynnika Na obieg kg 18,0 21,0 22,0 26,0 28,0 31,0 28,0 34,0 30,0 45,0 47,5 46,0 47,0 chłodniczego tco2eq 25,7 30,0 31,5 37,2 40,0 44,3 40,0 48,6 42,9 64,4 67,9 65,8 67,2 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/400

43 425 41

44 EWAD-C-SS/SL Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, standardowa efektywność, standardowy/ niski poziom głośności Sprężarka jednośrubowa bezstopniowa Duży zakres roboczy (temperatura otoczenia od -18 C do 46 C) 2-3 całkowicie niezależne obiegi chłodnicze Parownik płaszczowo-rurowy DX jedno przejście po stronie czynnika chłodniczego w celu zminimalizowania spadków ciśnienia Dostępna opcja częściowego i całkowitego odzyskiwania ciepła Elektroniczny zawór rozprężny Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAD-C-SS/SL C11 C12 C13 H14 C15 C16 C17 C18 C19 C20 Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 7,0 EER 2,89 2,80 2,74 2,82 2,71 2,77 2,81 2,95 2,75 2,72 2,69 2,72 2,66 ESEER 3,79 3,69 3,72 3,65 3,60 3,69 3,63 3,88 3,86 3,73 3,68 3,59 3,71 3,68 IPLV 4,32 4,17 4,18 4,25 4,16 4,17 4,21 4,42 4,28 4,18 4,15 4,24 4,19 4,21 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar (SS) Jednostka kg Ciężar operacyjny kg Ciężar (SL) Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Natężenie przepływu wody Chłodzenie Nom. l/s 30,9 35,5 39,7 43,5 46,1 50,8 55,0 62,9 67,6 73,4 77,4 81,8 86,0 89,5 91,7 Spadek ciśnienia wody Chłodzenie Nom. kpa Pojemność wodna l Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy Sprężarka Typ Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 3 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 900 Poziom mocy akustycznej (SS) Chłodzenie Nom. dba Poziom mocy akustycznej (SL) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (SS) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (SL) Chłodzenie Nom. dba Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -18~46 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 3 Ilość czynnika Na obieg kg 64,0 76,5 80,0 91,0 94,0 110,0 130,0 73,3 86,7 91,7 101,7 chłodniczego tco2eq 91,5 109,4 114,4 130,1 134,4 157,3 185,9 104,9 123,9 131,1 145,4 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 168,3mm 219,1mm 273mm Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A , Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

45 EWAD-C-SR Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, standardowa efektywność, zredukowany poziom głośności EWAD-C-SS/SL/SR MicroTech lll Tylko chłodzenie EWAD-C-SR C10 C11 C12 H14 C13 C14 C15 C16 C17 C18 C19 Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 7,0 EER 2,74 2,59 2,48 2,61 2,46 2,55 2,63 2,75 2,63 2,61 2,52 2,54 2,47 2,42 2,48 2,40 ESEER 3,91 3,78 3,81 3,79 3,98 3,76 3,95 3,92 3,81 3,78 3,70 3,72 3,66 3,70 3,71 3,66 IPLV 4,39 4,41 4,19 4,29 4,21 4,33 4,52 4,35 4,29 4,27 4,28 4,23 4,24 4,27 4,21 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Natężenie przepływu wody Chłodzenie Nom. l/s 29,5 34,1 37,6 41,8 44,0 48,7 53,1 60,6 63,0 65,2 70,2 74,2 77,3 81,8 85,6 87,5 Spadek ciśnienia wody Chłodzenie Nom. kpa Pojemność wodna l Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy Sprężarka Typ Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 3 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 700 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -18~46 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 3 Ilość czynnika Na obieg kg 64,0 76,5 80,0 91,0 94,0 110,0 86,7 91,7 101,7 chłodniczego tco2eq 91,5 109,4 114,4 130,1 134,4 157,3 123,9 131,1 145,4 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 168,3mm 219,1mm 273mm Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

46 EWAD-C-XS/XL Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, wysoka efektywność, standardowy/niski poziom głośności Sprężarka jednośrubowa bezstopniowa Duży zakres roboczy (temperatura otoczenia od -18 C do 50 C) 2-3 całkowicie niezależne obiegi chłodnicze Parownik płaszczowo-rurowy DX jedno przejście po stronie czynnika chłodniczego w celu zminimalizowania spadków ciśnienia Dostępna opcja częściowego i całkowitego odzyskiwania ciepła Elektroniczny zawór rozprężny Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAD-C-XS/XL C10 C11 C12 C13 H14 H15 C16 C17 C18 C19 C20 C21 C22 Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 7,0 EER 3,17 3,22 3,14 3,20 3,12 3,25 3,15 3,23 3,13 3,14 3,12 3,10 3,09 3,06 3,00 2,95 ESEER 3,77 3,92 3,81 3,91 3,84 3,99 3,86 4,05 4,04 4,06 4,00 3,96 3,94 3,93 4,02 3,91 3,89 IPLV 4,48 4,52 4,50 4,44 4,50 4,47 4,60 4,71 4,81 4,58 4,59 4,51 4,53 4,57 4,42 4,47 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Masa (XS) Jednostka kg Ciężar operacyjny kg Masa (XL) Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Natężenie przepływu wody Chłodzenie Nom. l/s 36,1 39,6 42,4 47,8 51,2 57,1 61,1 64,4 67,5 72,8 76,1 80,4 84,4 88,6 90,7 93,2 95,8 Spadek ciśnienia wody Chłodzenie Nom. kpa Pojemność wodna l Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy Sprężarka Typ Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 3 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 900 Poziom mocy akustycznej (XS) Chłodzenie Nom. dba Poziom mocy akustycznej (XL) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (XS) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (XL) Chłodzenie Nom. dba Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -18~50 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 3 Ilość czynnika Na obieg kg 75,0 81,0 91,0 100,0 115,0 117,5 125,0 145,5 125,0 99,0 82,7 103,3 109,0 113,3 120,0 chłodniczego tco2eq 107,3 115,8 130,1 143,0 164,5 168,0 178,8 208,1 178,8 141,6 118,2 147,8 155,9 162,1 171,6 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 168,3mm 219,1mm 273mm Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

47 EWAD-C-XR Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, wysoka efektywność, zredukowany poziom głośności EWAD-C-XS/XL/XR MicroTech lll Tylko chłodzenie EWAD-C-XR C10 C11 C12 C13 H14 H15 C16 C17 C18 C19 C20 C21 C22 Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 7,0 EER 3,07 3,15 3,03 3,10 2,98 3,16 3,04 3,09 2,96 2,93 2,98 2,99 2,94 2,87 2,80 ESEER 4,01 4,16 4,01 4,12 4,01 4,21 4,07 4,10 4,12 4,08 4,00 4,05 4,00 4,09 3,96 3,94 IPLV 4,56 4,62 4,51 4,63 4,59 4,65 4,61 4,63 4,74 4,83 4,67 4,65 4,63 4,69 4,54 4,53 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Natężenie przepływu wody Chłodzenie Nom. l/s 35,1 38,7 41,3 46,5 49,7 55,7 59,5 62,1 65,2 70,0 74,0 78,2 82,2 86,5 88,5 90,7 93,1 Spadek ciśnienia wody Chłodzenie Nom. kpa Pojemność wodna l Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy Sprężarka Typ Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 3 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 700 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -18~50 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 3 GWP Ilość czynnika Na obieg kg 75,0 81,0 91,0 100,0 115,0 117,5 125,0 124,0 103,3 109,0 113,3 120,0 125,0 chłodniczego tco2eq 107,3 115,8 130,1 143,0 164,5 168,0 178,8 177,3 147,8 155,9 162,1 171,6 178,8 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 168,3mm 219,1mm 273mm Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

48 EWAD-C-PS/PL Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, efektywność premium, standardowy/niski poziom głośności Sprężarka jednośrubowa bezstopniowa Znakomita efektywność przy częściowym obciążeniu Duży zakres roboczy (temperatura otoczenia od -18 C do 52 C) 2 całkowicie niezależne obiegi chłodnicze Parownik płaszczowo-rurowy DX jedno przejście po stronie czynnika chłodniczego w celu zminimalizowania spadków ciśnienia Dostępna opcja częściowego i całkowitego odzyskiwania ciepła Elektroniczny zawór rozprężny Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAD-C-PS/PL C11 C12 C13 C14 C15 C16 Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 EER 3,57 3,51 3,52 3,49 3,44 3,46 3,44 3,40 3,37 ESEER 4,22 4,25 4,30 4,29 4,14 4,23 4,07 4,06 4,03 IPLV 4,78 4,67 4,79 4,69 4,73 4,68 4,73 4,71 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Masa (PS) Jednostka kg Ciężar operacyjny kg Masa (PL) Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Natężenie przepływu wody Chłodzenie Nom. l/s 39,2 42,5 46,5 51,2 55,2 61,0 66,3 70,3 74,5 Spadek ciśnienia wody Chłodzenie Nom. kpa Pojemność wodna l Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy Sprężarka Typ Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 900 Poziom mocy akustycznej (PS) Chłodzenie Nom. dba Poziom mocy akustycznej (PL) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (PS) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (PL) Chłodzenie Nom. dba Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -18~52 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 Ilość czynnika Na obieg kg 102,0 115,0 120,0 137,5 140,0 chłodniczego tco2eq 145,9 164,5 171,6 196,6 200,2 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 219,1mm 273mm Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

49 EWAD-C-PR Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, efektywność premium, zredukowany poziom głośności EWAD-C-PS/PL/PR MicroTech lll Tylko chłodzenie EWAD-C-PR C10 C11 C13 C14 C15 C16 Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 EER 3,63 3,51 3,47 3,46 3,36 3,38 3,36 3,32 3,25 ESEER 4,39 4,33 4,40 4,35 4,25 4,33 4,26 4,23 4,15 IPLV 5,07 4,89 4,92 4,82 4,81 4,85 4,79 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Natężenie przepływu wody Chłodzenie Nom. l/s 38,6 41,7 45,6 50,2 54,0 59,7 64,8 68,7 72,6 Spadek ciśnienia wody Chłodzenie Nom. kpa Pojemność wodna l Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy Sprężarka Typ Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 700 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -18~52 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 Ilość czynnika Na obieg kg 102,0 115,0 120,0 137,5 140,0 chłodniczego tco2eq 145,9 164,5 171,6 196,6 200,2 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 219,1mm 273mm Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

50 EWAD-CZXS/XL Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową ze sterowaniem inwerterowym, wysoka efektywność, standardowy/ niski poziom głośności Wysoka wydajność z najwyższym w klasie wskaźnikiem ESEER Sprężarka jednośrubowa bezstopniowa z inwerterem Wentylatory o wysokiej sprawności, z opatentowanym profilem łopatek, zapewniającym cichą pracę Szeroka lista opcji (dostępna opcja odzysku ciepła) Szeroki zakres pracy Niski prąd rozruchowy Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAD-CZXS/XL C10 C11 C12 C13 C14 C15 C16 C17 C18 Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 20,0 13,0 EER 3,07 2,90 3,01 2,87 3,05 2,92 2,93 2,86 2,85 2,90 ESEER 4,72 4,89 4,88 4,91 4,70 4,51 4,73 4,83 4,59 4,62 4,61 IPLV 5,68 5,72 5,79 5,73 5,56 5,58 5,45 5,61 5,75 5,65 5,46 5,29 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Masa (XS) Jednostka kg Ciężar operacyjny kg Masa (XL) Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Natężenie przepływu wody Chłodzenie Nom. l/s 35,2 39,7 43,0 49,5 52,3 59,0 62,4 69,2 73,7 77,4 81,5 86,0 Spadek ciśnienia wody Chłodzenie Nom. kpa Pojemność wodna l Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy Sprężarka Typ Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 3 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 900 Poziom mocy akustycznej (XS) Chłodzenie Nom. dba Poziom mocy akustycznej (XL) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (XS) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (XL) Chłodzenie Nom. dba Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -18~50 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 3 Ilość czynnika Na obieg kg 73,0 81,0 100,0 125,0 140,0 106,7 113,3 116,7 chłodniczego tco2eq 104,4 115,8 143,0 178,8 200,2 152,5 162,1 166,8 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 168,3mm 219,1mm 273mm Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

51 EWAD-CZXR Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową ze sterowaniem inwerterowym, wysoka efektywność, zredukowany poziom głośności EWAD-CZXS/XL/XR MicroTech lll Tylko chłodzenie EWAD-CZXR C10 C11 C12 C13 C14 C15 C16 C17 Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 20,0 13,0 EER 2,83 2,86 2,67 2,77 2,61 2,83 2,68 2,69 2,75 2,63 2,67 ESEER 5,23 5,39 5,36 5,41 5,11 5,15 4,80 5,12 5,22 5,10 4,83 4,77 IPLV 6,14 6,32 6,37 6,34 6,05 5,96 5,67 6,03 6,21 6,17 5,89 5,85 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Natężenie przepływu wody Chłodzenie Nom. l/s 33,4 37,6 40,7 46,6 49,2 55,8 58,9 63,6 68,8 73,7 77,8 81,7 Spadek ciśnienia wody Chłodzenie Nom. kpa Pojemność wodna l Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy Sprężarka Typ Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 3 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 700 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -18~50 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 3 Ilość czynnika Na obieg kg 73,0 81,0 100,0 125,0 140,0 106,7 113,3 116,7 chłodniczego tco2eq 104,4 115,8 143,0 178,8 200,2 152,5 162,1 166,8 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 168,3mm 219,1mm 273mm Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

52 EWAD-CFXS/XL Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową z funkcją free cooling, wysoka efektywność, standardowy/niski poziom głośności Agregat chłodniczy z funkcją free-cooling do zastosowań chłodzenia pomieszczeń i procesów przemysłowych Sprężarka jednośrubowa bezstopniowa Większe oszczędności energii i mniejsza emisja CO 2 w sezonie zimowym Szeroki zakres pracy Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAD-CFXS/XL C10 C11 C12 C13 C14 C15 C16 Wydajność chłodnicza Nom. kw 640 (1) 772 (1) 852 (1) 902 (1) (1) (1) (1) (1) (1) (1) (1) Funkcja free cooling Nom. kw 415 (2) 510 (2) 583 (2) 612 (2) 701 (2) 734 (2) 902 (2) 957 (2) 963 (2) (2) (2) Wydajność mechaniczna kw 225 (2) 262 (2) 269 (2) 290 (2) 325 (2) 355 (2) 366 (2) 392 (2) 472 (2) 480 (2) 517 (2) Temperatura powietrza dla 100% chłodzenia "free-cooling" C -0,8-0,1 1,2 0,4 0,9 0,1 2,9 2,1 1,3 0,7 0,1 Pobór mocy Chłodzenie Nom. kw 257 (1) / 53,7 (2) 272 (1) / 62,0 (2) 293 (1) / 64,7 (2) 324 (1) / 69,8 (2) 360 (1) / 75,7 (2) 399 (1) / 83,4 (2) 397 (1) / 86,4 (2) 439 (1) / 92,8 (2) 454 (1) / 101 (2) 492 (1) / 109 (2) 530 (1) / 115 (2) Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 EER 2,49 (1) / 2,84 (1) / 2,90 (1) / 2,78 (1) / 2,85 (1) / 2,73 (1) / 3,19 (1) / 3,08 (1) / 3,16 (1) / 3,04 (1) / 2,93 (1) / 11,91 (2) 12,44 (2) 13,17 (2) 12,93 (2) 13,56 (2) 13,05 (2) 14,68 (2) 14,55 (2) 14,21 (2) 13,72 (2) 13,50 (2) ESEER 3,44 3,52 3,78 3,50 3,74 3,54 3,88 3,78 4,01 3,96 3,85 IPLV 3,86 4,03 4,10 4,05 4,00 3,95 4,36 4,25 4,36 4,35 4,26 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Masa (XS) Jednostka kg Ciężar operacyjny kg Masa (XL) Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Natężenie Chłodzenie Nom. l/s 27,8 (1) / 33,5 (1) / 37,0 (1) / 39,2 (1) / 44,6 (1) / 47,3 (1) / 55,1 (1) / 58,6 (1) / 62,4 (1) / 64,9 (1) / 67,6 (1) / przepływu wody 27,8 (2) 33,5 (2) 37,0 (2) 39,2 (2) 44,6 (2) 47,3 (2) 55,1 (2) 58,6 (2) 62,4 (2) 64,9 (2) 67,6 (2) Spadek ciśnienia Chłodzenie Nom. kpa 85 (1) / 105 (1) / 90 (1) / 101 (1) / 111 (1) / 124 (1) / 98 (1) / 110 (1) / 139 (1) / 150 (1) / 162 (1) / wody 128 (2) 172 (2) 178 (2) 198 (2) 245 (2) 272 (2) 232 (2) 259 (2) 305 (2) 328 (2) 354 (2) Pojemność wodna l Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy Sprężarka Typ Asymetryczna sprężarka jednośrubowa Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 920 Poziom mocy akustycznej (XS) Chłodzenie Nom. dba Poziom mocy akustycznej (XL) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (XS) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (XL) Chłodzenie Nom. dba Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -20~45 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 Ilość czynnika Na obieg kg 64,0 73,0 81,0 91,0 107,0 112,5 124,0 chłodniczego tco2eq 91,5 104,4 115,8 130,1 153,0 160,9 177,3 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) DN150PN16 (168,3mm) DN200PN16 (219,1mm) DN250PN16 (273mm) Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/400 (1) Chłodzenie: parownik 16/10 C, temp. zew. 35 C, jednostka pracuje pod pełnym obciążeniem; norma: ISO 3744 (2) Dane obliczone dla temperatury otoczenia 5 C i temperatury wody na wlocie 16 C

53 EWAD-CFXR Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową z funkcją free cooling, wysoka efektywność, zredukowany poziom głośności EWAD-CFXS/XL/XR MicroTech III Tylko chłodzenie EWAD-CFXR C10 C11 C12 C13 C14 C15 Wydajność chłodnicza Nom. kw 602 (1) 739 (1) 821 (1) 866 (1) 981 (1) (1) (1) (1) (1) (1) (1) Funkcja free cooling Nom. kw 374 (2) 468 (2) 539 (2) 562 (2) 644 (2) 670 (2) 825 (2) 866 (2) 889 (2) 909 (2) 929 (2) Wydajność mechaniczna kw 228 (2) 271 (2) 282 (2) 304 (2) 337 (2) 364 (2) 404 (2) 435 (2) 486 (2) 515 (2) 547 (2) Temperatura powietrza dla 100% chłodzenia "free-cooling" C -2,3-1,9-0,6-1,5-0,9-1,7 0,7-0,2-1,1-1,6-2,3 Pobór mocy Chłodzenie Nom. kw 263 (1) / 46,6 (2) 278 (1) / 56,2 (2) 299 (1) / 58,5 (2) 334 (1) / 63,1 (2) 368 (1) / 68,5 (2) 412 (1) / 74,4 (2) 403 (1) / 80,0 (2) 450 (1) / 87,5 (2) 466 (1) / 93,4 (2) 511 (1) / 103 (2) 556 (1) / 109 (2) Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 EER 2,29 (1) / 2,66 (1) / 2,75 (1) / 2,59 (1) / 2,67 (1) / 2,51 (1) / 3,05 (1) / 2,90 (1) / 2,95 (1) / 2,79 (1) / 2,66 (1) / 12,91 (2) 13,17 (2) 14,04 (2) 13,71 (2) 14,33 (2) 13,89 (2) 15,36 (2) 14,87 (2) 14,7 (2) 13,85 (2) 13,56 (2) ESEER 3,59 3,66 3,89 3,62 3,83 3,63 4,13 3,89 4,09 4,02 3,92 IPLV 4,09 4,15 4,16 4,20 4,10 4,08 4,42 4,37 4,42 4,28 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Natężenie Chłodzenie Nom. l/s 26,2 (1) / 32,1 (1) / 35,7 (1) / 37,6 (1) / 42,6 (1) / 44,9 (1) / 53,4 (1) / 56,6 (1) / 59,7 (1) / 61,9 (1) / 64,1 (1) / przepływu wody 26,2 (2) 32,1 (2) 35,7 (2) 37,6 (2) 42,6 (2) 44,9 (2) 53,4 (2) 56,6 (2) 59,7 (2) 61,9 (2) 64,1 (2) Spadek ciśnienia Chłodzenie Nom. kpa 76 (1) / 97 (1) / 84 (1) / 93 (1) / 102 (1) / 113 (1) / 92 (1) / 103 (1) / 128 (1) / 137 (1) / 146 (1) / wody 115 (2) 159 (2) 167 (2) 184 (2) 225 (2) 248 (2) 219 (2) 243 (2) 282 (2) 301 (2) 321 (2) Pojemność wodna l Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy Sprężarka Typ Asymetryczna sprężarka jednośrubowa Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 715 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -20~45 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 Ilość czynnika Na obieg kg 64,0 73,0 81,0 91,0 107,0 112,5 124,0 chłodniczego tco2eq 91,5 104,4 115,8 130,1 153,0 160,9 177,3 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) DN150PN16 (168,3mm) DN200PN16 (219,1mm) DN250PN16 (273mm) Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/400 (1) Chłodzenie: temp. wody parownika na wlocie 16 C; temp. wody parownika na wylocie 10 C; temperatura otoczenia 35 C; tryb pracy na pełnym obciążeniu. (2) Dane obliczone dla temperatury otoczenia 5 C i temperatury wody na wlocie 16 C

54 EWAD-TZSS/SR Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową ze sterowaniem inwerterowym, standardowa efektywność, standardowy/zredukowany poziom głośności Zoptymalizowana efektywność energetyczna zarówno w trybie pełnego, jak i częściowego obciążenia Sprężarka jednośrubowa bezstopniowa Zaawansowana technologia sprężarki: zintegrowany inwerter i funkcja zmiennej objętości czynnika chłodniczego (VVR) Zwarta konstrukcja o niewielkiej powierzchni zabudowy i minimalnej powierzchni instalacyjnej Niskie poziomy dźwięku uzyskuje się dzięki najnowszej konstrukcji sprężarki i wentylatora Jeden lub dwa niezależne obiegi chłodnicze gwarantują niezrównaną niezawodność Tylko chłodzenie EWAD-TZSS/SR Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 62,2 72,5 79,1 96, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 33,3 28,6 33,3 28,6 25,0 22,2 15,4 14,3 16,7 15,4 14,3 13,3 12,5 11,1 EER 2,73 2,83 2,90 2,79 2,74 2,85 2,83 2,80 2,82 2,72 2,73 2,66 ESEER 4,62 4,61 4,75 4,80 4,82 4,93 4,65 4,81 4,71 4,84 4,83 4,85 4,76 4,92 IPLV 5,80 5,44 6,02 5,84 5,94 5,78 5,86 6,18 6,16 6,09 6,07 6,09 6,13 6,04 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar (SS) Jednostka kg Ciężar operacyjny kg Ciężar (SR) Jednostka kg Ciężar operacyjny kg Wodny wymiennik ciepła Typ Płytowy wymiennik ciepła Płaszczowo-rurowy, jednobiegowy Natężenie przepływu wody Chłodzenie Nom. l/s 8,1 9,8 11,0 12,8 15,1 17,4 17,5 19,7 22,1 23,9 25,6 28,2 30,6 34,0 Spadek ciśnienia wody Chłodzenie Razem kpa Pojemność wodna l Wysokowydajny lamelowo-rurowy Powietrzny wymiennik ciepła Typ Sprężarka Typ Sprężarka jednośrubowa ze sterowaniem inwerterowym Ilość 1 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Chłodzenie Nom. l/s Prędkość obr./min 700 Poziom mocy akustycznej (SS) Chłodzenie Nom. dba Poziom mocy akustycznej (SR) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (SS) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (SR) Chłodzenie Nom. dba Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -18~47 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Ilość czynnika Na obieg kg 29,0 35,0 39,0 46,0 54,0 62,0 31,0 35,0 39,5 42,5 45,5 50,0 54,5 60,5 chłodniczego tco2eq 41,5 50,1 55,8 65,8 77,2 88,7 44,3 50,1 56,5 60,8 65,1 71,5 77,9 86,5 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 88,9mm 114,3mm 139,7mm 168,3mm Jednostka Prąd rozruchowy Maks. A 3 Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/400

55 EWAD-TZXS/XR Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową ze sterowaniem inwerterowym, wysoka efektywność, standardowy/ zredukowany poziom głośności EWAD-TZSS/SR/XS/XR MicroTech lll Tylko chłodzenie EWAD-TZXS/XR Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 56,1 68,4 84,6 89, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 33,3 28,6 30,8 28,6 25,0 23,5 16,7 15,4 14,3 16,7 15,4 14,3 13,3 12,5 EER 3,20 3,16 3,14 3,21 3,14 3,18 3,16 3,17 3,15 3,17 3,12 3,16 ESEER 5,02 5,09 5,10 5,15 5,22 5,23 4,96 5,10 5,01 4,96 5,18 5,09 5,12 5,07 IPLV 6,32 6,20 6,33 6,26 6,32 6,37 6,31 6,47 6,39 6,34 6,48 6,44 6,46 6,51 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Masa (XS) Jednostka kg Ciężar operacyjny kg Masa (XR) Jednostka kg Ciężar operacyjny kg Wodny wymiennik ciepła Typ Płytowy wymiennik ciepła Płaszczowo-rurowy, jednobiegowy Natężenie przepływu wody Chłodzenie Nom. l/s 8,6 10,4 12,7 13,8 15,9 17,2 17,5 19,5 21,1 23,5 25,7 27,6 30,1 32,7 Spadek ciśnienia wody Chłodzenie Razem kpa Pojemność wodna l Wysokowydajny lamelowo-rurowy Powietrzny wymiennik ciepła Typ Sprężarka Typ Sprężarka jednośrubowa ze sterowaniem inwerterowym Ilość 1 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 700 Poziom mocy akustycznej (XS) Chłodzenie Nom. dba Poziom mocy akustycznej (XR) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (XS) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (XR) Chłodzenie Nom. dba Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -18~49 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Ilość czynnika Na obieg kg 31,0 37,0 45,0 49,0 57,0 61,0 31,0 34,5 37,5 42,0 45,5 49,0 53,5 58,0 chłodniczego tco2eq 44,3 52,9 64,4 70,1 81,5 87,2 44,3 49,3 53,6 60,1 65,1 70,1 76,5 82,9 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 88,9mm 139,7mm 168,3mm Jednostka Prąd rozruchowy Maks. A 3 Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

56 EWAD-TZPS/PR Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową ze sterowaniem inwerterowym, efektywność premium, standardowy/zredukowany poziom głośności Efektywność energetyczna Premium zarówno w trybie pełnego, jak i częściowego obciążenia Sprężarka jednośrubowa bezstopniowa Zoptymalizowany do stosowania z czynnikiem chłodniczym R-134a Zaawansowana technologia sprężarki: zintegrowany inwerter i funkcja zmiennej objętości czynnika chłodniczego (VVR) Zwarta konstrukcja o niewielkiej powierzchni zabudowy i minimalnej powierzchni instalacyjnej Niskie poziomy dźwięku uzyskuje się dzięki najnowszej konstrukcji sprężarki i wentylatora Jeden lub dwa niezależne obiegi chłodnicze gwarantują niezrównaną niezawodność EWAD-TZPS/PR MicroTech lll Tylko chłodzenie EWAD-TZPS/PR Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 52,7 64,9 69,2 77,4 85,1 94, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 33,3 28,6 33,3 30,8 28,6 26,7 18,2 16,7 15,4 14,3 16,7 15,4 14,3 13,3 EER 3,52 3,41 3,57 3,50 3,45 3,35 3,34 3,36 3,38 3,39 3,38 3,30 3,28 3,20 ESEER 5,49 5,45 5,73 5,66 5,65 5,62 5,46 5,40 5,59 5,54 5,67 5,66 5,55 5,47 IPLV 6,95 6,70 7,22 7,04 7,08 6,81 6,85 6,94 7,05 6,98 7,14 7,13 7,10 6,97 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Masa (PS) Jednostka kg Ciężar operacyjny kg Ciężar (PR) Jednostka kg Ciężar operacyjny kg Wodny wymiennik ciepła Typ Płytowy wymiennik ciepła Płaszczowo-rurowy, jednobiegowy Natężenie przepływu wody Chłodzenie Nom. l/s 8,9 10,6 11,8 13,0 14,0 15,1 16,2 17,7 20,0 21,6 23,7 26,5 28,7 30,6 Spadek ciśnienia wody Chłodzenie Razem kpa Pojemność wodna l Wysokowydajny lamelowo-rurowy Powietrzny wymiennik ciepła Typ Sprężarka Typ Sprężarka jednośrubowa ze sterowaniem inwerterowym Ilość 1 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Chłodzenie Nom. l/s Prędkość obr./min 600 Poziom mocy akustycznej (PS) Chłodzenie Nom. dba Poziom mocy akustycznej (PR) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (PS) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (PR) Chłodzenie Nom. dba Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -18~51 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Ilość czynnika Na obieg kg 32,0 38,0 42,0 46,0 50,0 54,0 29,0 31,5 35,5 38,5 42,0 47,0 51,0 54,5 chłodniczego tco2eq 45,8 54,3 60,1 65,8 71,5 77,2 41,5 45,0 50,8 55,1 60,1 67,2 72,9 77,9 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 88,9mm 139,7mm 168,3mm Jednostka Prąd rozruchowy Maks. A 3 Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/400

57 439 55

58 STRONY ARGUMENTACJI Agregat chłodniczy ze sterowaniem inwerterowym i sprężarką śrubową EWAD-TZB Wysoka efektywność w zakresie komfortu i chłodzenia technologicznego Ponad instalacji agregatów chłodniczych ze sprężarką śrubową na całym świecie jest potwierdzeniem, że nigdy nie przestaniemy opracowywać najbardziej zaawansowanej technologii o najwyższym poziomie jakości, aby zaoferować naszym klientom wszystko to, czego potrzebują. EWAD-TZB w skrócie Agregat chłodniczy chłodzony powietrzem sterowany inwerterem Zakres wydajności od 170 kw do kw Pojedyncza sprężarka śrubowa Daikin z wbudowanym inwerterem i technologią zmiennego stosunku objętości czynnika chłodniczego Najlepsza efektywność zarówno przy pełnym, jak i częściowym obciążeniu Króciec wylotowy Sterowanie VVR Inwerter Króćce ekon. i wtrysku cieczy Kondensatory Aluminiowa płyta chłodząca Doprowadzenie cieczy (chłodzenie z regulacją częstotliwościową VFD) Króciec ssący

59 Oprogramowanie doboru agregatu chłodzącego oparte na sieci internetowej Łatwy w obsłudze interfejs pozwala użytkownikom w szybki sposób tworzyć nowe projekty, otwierać i zmieniać istniejące projekty lub dokonywać szybkiego doboru. Raporty z doboru technicznego można drukować lub pobierać w kilku formatach. Dla ułatwienia obsługi, narzędzie jest dostępne z każdego miejsca za pośrednictwem dowolnego urządzenia. Niezależnie od tego, gdzie jesteś, możesz konsultować projekty. Utwórz teraz nowe konto na stronie: Dlaczego EWAD-TZB? Wysoka efektywność zarówno przy pełnym, jak i częściowym obciążeniu: ESEER aż do 5,5 a EER aż do 3,6 Sprężarka Daikin z wbudowanym inwerterem i zmienną objętością czynnika chłodniczego (VVR) decyduje o optymalnej efektywności Opracowane przez nas oprogramowanie sterownika z dynamicznym zarządzaniem ciśnieniem skraplania oraz innowacyjnym układem sterującym ekonomizera Szybki zwrot kosztów inwestycji Trzyletni zwrot kosztów inwestycji w porównaniu do urządzeń bez inwertera - komfortowe zastosowania chłodzenia Mniej niż rok w przypadku chłodzenia technologicznego Doskonały komfort Ciągła regulacja wydajności Precyzyjne sterowanie temperaturą wody wylotowej dzięki regulacji bezstopniowej Zwarta budowa Mniejszy wymiennik ciepła o możliwie najwyższej sprawności Mniejsze wymiary panelu elektrycznego dzięki zamontowanej sprężarce sterowanej inwerterem Najniższe poziomy hałasu Moc akustyczna na poziomie do 87 db(a) przy pełnym obciążeniu, jak również przy obciążeniu częściowym dzięki inwerterowym wentylatorom i sprężarkom Cicha praca sprężarki dzięki specjalnemu wykonaniu akustycznemu Unikalna konstrukcja wentylatorów Daikin z niższym poziomem głośności i mniejszymi drganiami Niezrównana i sprawdzona niezawodność Rozległe badania agregatów chłodniczych i podzespołów w laboratoriach, zakładach Daikin oraz w wybranych miejscach - nawet w ekstremalnych warunkach roboczych Obniżenie zapotrzebowania na energię bez uszczerbku dla niezawodności i wydajności Obszerna lista opcji Dostępnych ponad 60 różnych opcji pozwalających dostosować agregat chłodniczy EWAD-TZ B do własnych wymagań: Szybkie ponowne uruchomienie po awarii zasilania energią elektryczną Pompy wodne o zmiennej prędkości optymalizują efektywność pracy Całkowity odzysk ciepła: możliwość odzyskania od 80 do 85% oddawanego ciepła Częściowy odzysk ciepła: możliwość odzyskania od 15 do 20% oddawanego ciepła Wykrywanie wycieku czynnika chłodniczego

60 EWAD-TZSSB/SLB Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową ze sterowaniem inwerterowym, standardowa efektywność, standardowy/ niski poziom głośności Zoptymalizowana efektywność energetyczna zarówno w trybie pełnego, jak i częściowego obciążenia Sprężarka jednośrubowa bezstopniowa z inwerterem Zaawansowana technologia sprężarki: zintegrowany inwerter i funkcja zmiennej objętości czynnika chłodniczego (VVR) Zwarta konstrukcja o niewielkiej powierzchni zabudowy i minimalnej powierzchni instalacyjnej Niskie poziomy dźwięku uzyskuje się dzięki najnowszej konstrukcji sprężarki i wentylatora Jeden lub dwa niezależne obiegi chłodnicze gwarantują niezrównaną niezawodność Tylko chłodzenie EWAD-TZSSB/SLB Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 56,5 69,9 83,0 89, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % EER 2,99 2,87 2,83 2,99 2,82 2,95 2,83 2,78 2,86 2,88 2,81 2,76 2,81 ESEER 4,55 4,61 4,41 4,59 4,57 4,65 4,61 4,62 4,71 4,83 4,80 4,81 4,89 IPLV 4,87 5,07 4,82 5,02 4,96 5,04 4,83 5,11 5,23 5,26 5,22 5,20 5,39 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Masa (SSB) Jednostka kg Ciężar operacyjny kg Masa (SLB) Jednostka kg Ciężar operacyjny kg Wodny wymiennik ciepła Typ Płytowy wymiennik ciepła Płaszczowo-rurowy, jednobiegowy Natężenie przepływu wody Chłodzenie Nom. l/s 8,1 9,6 11,2 12,9 14,6 16,8 18,9 21,8 23,9 27,3 29,3 31,6 33,5 Spadek ciśnienia wody Chłodzenie Nom. kpa 25,0 19,3 15,4 32,6 25,2 25,9 32,4 44,0 55,7 38,8 32,3 36,0 Pojemność wodna l 20,2 26,1 37,3 26,1 37,3 49, Mikrokanałowy Powietrzny wymiennik ciepła Typ Sprężarka Typ Sprężarka jednośrubowa ze sterowaniem inwerterowym Ilość 1 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Chłodzenie Nom. l/s Prędkość obr./min 700 Poziom mocy Chłodzenie Nom. dba akustycznej (SSB) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (SSB) Poziom mocy Chłodzenie Nom. dba akustycznej (SLB) 90 90,5 91,5 92,5 93, ,5 95,5 96,5 98,5 Poziom ciśnienia Chłodzenie Nom. dba akustycznego (SLB) Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -18~47 Strona wodna Chłodzenie Min.~Maks. CDB -8~18 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Ilość czynnika Na obieg kg , ,5 38,5 41,5 45 chłodniczego tco2eq , Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/400

61 EWAD-TZSRB Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową ze sterowaniem inwerterowym, standardowa efektywność, zredukowany poziom głośności EWAD-TZSSB/SLB/SRB MicroTech III Tylko chłodzenie EWAD-TZSRB Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 56,5 69, , Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % EER 2,99 2,87 2,83 2,99 2,82 2,95 2,81 2,76 2,85 2,86 2,80 2,74 2,80 ESEER 4,55 4,61 4,41 4,59 4,57 4,65 4,59 4,60 4,69 4,81 4,82 4,78 4,88 IPLV 4,87 5,07 4,82 5,02 4,96 5,04 4,81 5,08 5,27 5,24 5,21 5,17 5,38 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik ciepła Typ Płytowy wymiennik ciepła Płaszczowo-rurowy, jednobiegowy Natężenie przepływu wody Chłodzenie Nom. l/s 8,1 9,6 11,2 12,9 14,6 16,8 18,8 21,7 23,9 27,2 29,2 31,5 33,5 Spadek ciśnienia wody Chłodzenie Nom. kpa 25,0 19,3 15,4 32,6 25,2 25,9 25,8 32,2 43,9 55,5 38,6 32,2 35,9 Pojemność wodna l 20,2 26,1 37,3 26,1 37,3 49, Mikrokanałowy Powietrzny wymiennik ciepła Typ Sprężarka Typ Sprężarka jednośrubowa ze sterowaniem inwerterowym Ilość 1 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Chłodzenie Nom. l/s Prędkość obr./min 700 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -18~47 Strona wodna Chłodzenie Min.~Maks. CDB -8~18 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Ilość czynnika Na obieg kg , ,5 38,5 41,5 45 chłodniczego tco2eq Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

62 EWAD-TZXSB/XLB Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową ze sterowaniem inwerterowym, wysoka efektywność, standardowy/ niski poziom głośności Wysoka efektywność energetyczna zarówno w trybie pełnego, jak i częściowego obciążenia Sprężarka jednośrubowa bezstopniowa z inwerterem z silnikiem elektrycznym DC Zaawansowana technologia sprężarki: zintegrowany inwerter i funkcja zmiennej objętości czynnika chłodniczego (VVR) Ciągła modulacja prędkości wentylatora dzięki wentylatorom napędzanym inwerterem - poprawa efektywności przy częściowym obciążeniu Zwarta konstrukcja o niewielkiej powierzchni zabudowy i minimalnej powierzchni instalacyjnej Niskie poziomy dźwięku uzyskuje się dzięki najnowszej konstrukcji sprężarki i wentylatora Jeden lub dwa niezależne obiegi chłodnicze gwarantują niezrównaną niezawodność Tylko chłodzenie EWAD-TZXSB/XLB Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 52,1 63,2 72,5 83, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % EER 3,46 3,34 3,30 3,13 3,30 3,16 3,26 3,24 3,11 3,13 3,16 3,09 ESEER 5,28 5,20 5,15 5,25 5,32 5,39 5,31 5,26 5,31 5,35 5,29 5,36 5,31 IPLV 5,71 5,69 5,64 5,68 5,76 5,94 5,98 5,80 5,76 5,86 5,82 5,84 5,76 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Masa (XSB) Jednostka kg Ciężar operacyjny kg Masa (XLB) Jednostka kg Ciężar operacyjny kg Wodny wymiennik ciepła Typ Płytowy wymiennik ciepła Płaszczowo-rurowy, jednobiegowy Natężenie przepływu wody Chłodzenie Nom. l/s 8,6 10,1 11,5 13,2 15,0 17,3 20,0 22,6 25,3 27,0 28,7 30,6 32,4 Spadek ciśnienia wody Chłodzenie Nom. kpa 16,4 13,2 16,2 17,1 21,0 34,3 31,2 39,7 36,7 41,1 27,1 30,5 33,3 Pojemność wodna l 26,1 37,3 49, Mikrokanałowy Powietrzny wymiennik ciepła Typ Sprężarka Typ Sprężarka jednośrubowa ze sterowaniem inwerterowym Ilość 1 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 700 Poziom mocy Chłodzenie Nom. dba akustycznej (XSB) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (XSB) Poziom mocy Chłodzenie Nom. dba akustycznej (XLB) 91 91, ,5 92,5 93, , ,5 Poziom ciśnienia Chłodzenie Nom. dba akustycznego (XLB) Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -18~50 Strona wodna Chłodzenie Min.~Maks. CDB -8~18 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Ilość czynnika Na obieg kg ,5 48 chłodniczego tco2eq Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A , Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/400

63 EWAD-TZXRB Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową ze sterowaniem inwerterowym, wysoka efektywność, zredukowany poziom głośności EWAD-TZXSB/XLB/XRB MicroTech III Tylko chłodzenie EWAD-TZXRB Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 52,1 63,2 72,5 83, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % EER 3,46 3,34 3,30 3,13 3,29 3,16 3,24 3,22 3,09 3,11 3,15 3,07 ESEER 5,28 5,20 5,15 5,25 5,32 5,37 5,31 5,24 5,29 5,33 5,32 5,34 5,29 IPLV 5,71 5,69 5,64 5,68 5,76 5,92 5,98 5,78 5,74 5,83 5,85 5,81 5,80 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik ciepła Typ Płytowy wymiennik ciepła Płaszczowo-rurowy, jednobiegowy Natężenie przepływu wody Chłodzenie Nom. l/s 8,6 10,1 11,5 13,2 15,0 17,2 20,0 22,6 25,3 26,9 28,6 30,5 32,4 Spadek ciśnienia wody Chłodzenie Nom. kpa 16,4 13,2 16,2 17,1 21,0 34,2 31,2 39,7 36,6 41,0 27,1 30,4 33,2 Pojemność wodna l 26,1 37,3 49, Mikrokanałowy Powietrzny wymiennik ciepła Typ Sprężarka Typ Sprężarka jednośrubowa ze sterowaniem inwerterowym Ilość 1 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 700 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -18~50 Strona wodna Chłodzenie Min.~Maks. CDB -8~18 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Ilość czynnika Na obieg kg ,0 44,5 48 chłodniczego tco2eq Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A , Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

64 EWAD-TZPSB/PLB Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową ze sterowaniem inwerterowym, efektywność premium, standardowy/niski poziom głośności Efektywność energetyczna Premium zarówno w trybie pełnego, jak i częściowego obciążenia Sprężarka jednośrubowa bezstopniowa z inwerterem z silnikiem elektrycznym DC Zaawansowana technologia sprężarki: zintegrowany inwerter i funkcja zmiennej objętości czynnika chłodniczego (VVR) Ciągła modulacja prędkości obrotowej wentylatora z wentylatorami EC - jeszcze wyższa efektywność przy częściowym obciążeniu Zwarta konstrukcja o niewielkiej powierzchni zabudowy i minimalnej powierzchni instalacyjnej Niskie poziomy dźwięku uzyskuje się dzięki najnowszej konstrukcji sprężarki i wentylatora Jeden lub dwa niezależne obiegi chłodnicze gwarantują niezrównaną niezawodność Tylko chłodzenie EWAD-TZPSB/PLB Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 50,5 60,7 68,7 83,4 95, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % EER 3,64 3,56 3,55 3,38 3,37 3,62 3,53 3,60 ESEER 5,70 5,66 5,58 5,59 5,55 5,67 5,69 5,71 IPLV 6,09 5,99 5,96 5,99 6,00 6,19 6,13 6,10 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Masa (PSB) Jednostka kg Ciężar operacyjny kg Masa (PLB) Jednostka kg Ciężar operacyjny kg Wodny wymiennik ciepła Typ Płytowy wymiennik ciepła Płaszczowo-rurowy, jednobiegowy Natężenie przepływu wody Chłodzenie Nom. l/s 8,8 10,3 11,7 13,5 15,5 18,1 20,8 24,0 Spadek ciśnienia wody Chłodzenie Nom. kpa 10,6 11,0 13,4 17,1 21,5 20,4 26,3 33,3 Pojemność wodna l 49,5 255 Mikrokanałowy Powietrzny wymiennik ciepła Typ Sprężarka Typ Sprężarka jednośrubowa ze sterowaniem inwerterowym Ilość 1 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Chłodzenie Nom. l/s Prędkość obr./min 700 Poziom mocy Chłodzenie Nom. dba akustycznej (PSB) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (PSB) Poziom mocy Chłodzenie Nom. dba akustycznej (PLB) 91 91, , ,5 94 Poziom ciśnienia Chłodzenie Nom. dba akustycznego (PLB) Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -18~52 Strona wodna Chłodzenie Min.~Maks. CDB -8~18 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Ilość czynnika Na obieg kg , chłodniczego tco2eq Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/400

65 EWAD-TZPRB Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową ze sterowaniem inwerterowym, efektywność premium, zredukowany poziom głośności EWAD-TZPSB/PLB/PRB MicroTech III Tylko chłodzenie EWAD-TZPRB Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 50,5 60,7 68,7 83,4 95, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % EER 3,71 3,59 3,35 3,31 3,64 3,52 3,62 ESEER 5,70 5,66 5,42 5,33 5,39 5,50 5,41 5,63 IPLV 6,09 5,99 5,80 5,73 5,84 5,98 5,89 6,03 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik ciepła Typ Płytowy wymiennik ciepła Płaszczowo-rurowy, jednobiegowy Natężenie przepływu wody Chłodzenie Nom. l/s 9,0 10,4 11,8 13,3 15,2 18,3 20,8 24,2 Spadek ciśnienia wody Chłodzenie Nom. kpa 10,6 11,0 13,4 17,1 21,5 20,4 26,2 33,2 Pojemność wodna l 49,5 255 Mikrokanałowy Powietrzny wymiennik ciepła Typ Sprężarka Typ Sprężarka jednośrubowa ze sterowaniem inwerterowym Ilość 1 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Chłodzenie Nom. l/s Prędkość obr./min 700 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -18~52 Strona wodna Chłodzenie Min.~Maks. CDB -8~18 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Ilość czynnika Na obieg kg , chłodniczego tco2eq Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

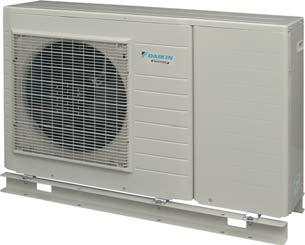

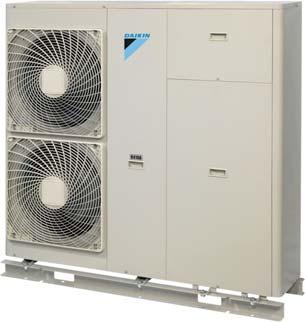

66 EWYQ-ADVP Pompa ciepła mini, chłodzona powietrzem, ze sterowaniem inwerterowym Technologia inwertera zapewnia niskie poziomy głośności i wiodący w tego typu klasie urządzeń współczynnik ESEER Szeroki zakres pracy Łatwa instalacja typu plug and play Zasilanie jednofazowe i niskie prądy rozruchowe sprawiają, że urządzenie nadaje się idealnie do zastosowań mieszkaniowych Wbudowany moduł hydrauliczny: bez konieczności stosowania zbiornika buforowego, pompa i główny wyłącznik są dostępne w standardzie EWYQ-ADVP Sterownik cyfrowy Ogrzewanie i chłodzenie EWYQ-ADVP Wydajność chłodnicza Nom. kw 5,3 (1) 6,1 (1) 7,2 (1) Wydajność grzewcza Nom. kw 6,02 (2) / 5,57 (3) 6,72 (2)/ 6,27 (3) 8,18 (2)/ 7,67 (3) Pobór mocy Chłodzenie Nom. kw 1,94 (1) 2,40 (1) 3,00 (1) Ogrzewanie Nom. kw 1,65 (2)/ 2,02 (3) 1,89 (2)/ 2,29 (3) 2,41 (2)/ 2,88 (3) Regulacja wydajności Metoda Inverter controlled EER 2,72 (1) 2,53 (1) 2,39 (1) COP 3,65 (2)/ 2,76 (3) 3,58 (2)/ 2,74 (3) 3,39 (2)/ 2,66 (3) Ogrzewanie pomieszczeń Wylot wody, klimat umiarkowany 35 C Infor. ogólne ηs (efektywność % sezonowa ogrzewania pomieszczeń) SCOP 3,39 3,40 3,41 Klasa efektywności sezonowej ogrzewania pomieszczeń A+ Wymiary Jednostka Wysokość mm 805 Szerokość mm Głębokość mm 360 Ciężar Jednostka kg 100 Ciężar operacyjny kg 104 Wodny wymiennik Typ Płytowy ciepła Natężenie Chłodzenie Nom. l/min przepływu wody Ogrzewanie Nom. l/min Powietrzny wymiennik ciepła Typ Rurowy Elementy Przeponowe Objętość l hydrauliczne naczynie wzbiorcze 6 Sprężarka Typ Sprężarka typu swing hermetyczna Ilość 1 Wentylator Typ Osiowy Ilość 1 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia Chłodzenie Nom. dba akustycznego Ogrzewanie Nom. dba Zakres pracy Strona Chłodzenie Min.~Maks. CDB 10~43 powietrzna Ogrzewanie Min.~Maks. CDB -15~25 Strona wodna Chłodzenie Min.~Maks. CDB 5~20 Ogrzewanie Min.~Maks. CDB 25~50 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Sterowanie Inwerter Ilość czynnika Na obieg kg 1,7 chłodniczego tco2eq 3,5 Obieg wodny Średnica połączeń instalacji rurowej cal 1 MBSP Połączenia instalacji rurowej Spust wody wymiennika ciepła 5/16 połączenie redukcyjne SAE Jednostka Prąd rozruchowy Maks. A 19,0 Zasilanie Faza/Częstotliwość/Napięcie Hz/V 1~/50/230 (1) Totocz 35 C - LWE 7 C (DT=5 C) (2) DB/WB 7 C/6 C - LWC 35 C (DT=5 C) (3) DB/WB 7 C/6 C - LWC 45 C (Dt=5 C)

67 EWYQ-ACV3/ACW1 Pompa ciepła mini, chłodzona powietrzem, ze sterowaniem inwerterowym Technologia inwertera zapewnia niskie poziomy głośności i wiodący w tego typu klasie urządzeń współczynnik ESEER Szeroki zakres pracy Wbudowany moduł hydrauliczny: bez konieczności stosowania zbiornika buforowego, pompa i główny wyłącznik są dostępne w standardzie Łatwa instalacja typu plug and play Zasilanie jednofazowe do zastosowań mieszkaniowych, zasilanie trójfazowe dostępne do niewielkich zastosowań komercyjnych EWYQ-ACV3/ACW1 Sterownik cyfrowy Ogrzewanie i chłodzenie EWYQ 009ACV3 010ACV3 011ACV3 009ACW1 011ACW1 013ACW1 Wydajność chłodnicza Nom. kw 12,2 (1)/ 8,60 (2) 13,6 (1)/ 9,60 (2) 15,7 (1)/ 11,1 (2) 12,9 (1)/ 9,10 (2) 15,7 (1)/ 11,1 (2) 17,0 (1)/ 13,3 (2) Wydajność grzewcza Nom. kw 10,2 (1)/ 9,90 (2) 11,7 (1)/ 11,4 (2) 13,8 (1)/ 12,9 (2) 11,20 (1)/ 10,90 (2) 13,2 (1)/ 12,4 (2) 14,8 (1)/ 13,9 (2) Pobór mocy Chłodzenie Nom. kw 2,85 (1)/ 2,83 (2) 3,41 (1)/ 3,28 (2) 4,13 (1)/ 3,90 (2) 3,08 (1)/ 3,05 (2) 4,13 (1)/ 3,90 (2) 5,52 (1)/ 5,18 (2) Ogrzewanie Nom. kw 2,43 (1)/ 2,99 (2) 2,81 (1)/ 3,46 (2) 3,20 (1)/ 3,94 (2) 2,69 (1)/ 3,31 (2) 3,07 (1)/ 3,78 (2) 3,47 (1)/ 4,27 (2) Regulacja wydajności Metoda Sterowanie inwerterowe EER 4,27 (1)/ 3,05 (2) 4,00 (1)/ 2,93 (2) 3,79 (1)/ 2,85 (2) 4,19 (1)/ 2,99 (2) 3,79 (1)/ 2,85 (2) 3,08 (1)/ 2,57 (2) ESEER 4,31 4,30 4,33 4,43 4,44 4,36 COP 4,19 (1)/ 3,30 (2) 4,17 / (1) 3,29 (2) 4,30 (1)/ 3,27 (2) 4,17 (1)/ 3,28 (2) 4,31 (1)/ 3,27 (2) 4,28 (1)/ 3,25 (2) Ogrzewanie pomieszczeń Wylot wody, klimat umiarkowany 35 C Infor. ogólne ηs (efektywność % sezonowa ogrzewania pomieszczeń) SCOP 3,22 3,34 3,41 3,22 3,41 3,30 Klasa efektywności sezonowej ogrzewania pomieszczeń A+ Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm 382 Ciężar Jednostka kg 180 Wodny wymiennik Typ Płytowy ciepła Ilość 1 Natężenie przepływu wody Ogrzewanie Nom. l/min 28,3 32,6 36,9 31,2 35,5 39,8 Pojemność wodna l 1,01 Powietrzny wymiennik ciepła Typ Hi-XSS Standardowa Nominalne ESP Chłodzenie kpa 60,5 57,8 53,2 59,2 53,2 40,9 / 45,6 pompa Ogrzewanie kpa 57,1 52,5 47,3 54,1 49,1 36,6 / 43,5 Elementy hydrauliczne Przeponowe naczynie wzbiorcze Objętość l 10 Sprężarka Typ Sprężarka typu scroll hermetyczna Ilość 1 Wentylator Typ Osiowy Ilość 2 Natężenie przepł. Chłodzenie Nom. m3/min 96, ,0 - pow. Ogrzewanie Nom. m3/min 90,0 - Silnik wentylatora Prędkość Chłodzenie Nom. obr./min 780 Ogrzewanie Nom. obr./min 760 Stopnie 8 Poziom mocy Chłodzenie Nom. dba akustycznej Ogrzewanie Nom. dba Poziom ciśnienia Chłodzenie Nom. dba 50 akustycznego Ogrzewanie Nom. dba 50 Tryb cichej pracy Chłodzenie dba nocnej Ogrzewanie dba Zakres pracy Strona Chłodzenie Min.~Maks. CDB 10~46 powietrzna Ogrzewanie Min.~Maks. CDB -15~35 Strona wodna Chłodzenie Min.~Maks. CDB 5~20 Ogrzewanie Min.~Maks. CDB 30~50 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Sterowanie Elektroniczny zawór rozprężny Ilość czynnika Na obieg kg 2,95 chłodniczego tco2eq 6,16 Obieg wodny Instalacja rurowa cal 5/4 Średnica połączeń instalacji rurowej cal G 5/4 (żeńska) Zasilanie Faza/Częstotliwość/Napięcie Hz/V 1~/50/230 3N~/50/400 (1) Program ogrzewania podłogowego: chłodzenia Ta 35 C - LWE 18 C (Dt: 5 C); ogrzewania Ta DB/WB 7 C/6 C - LWC 35 C (Dt: 5 C) (2) Program klimakonwektora: chłodzenia Ta 35 C - LWE 7 C (Dt: 5 C); ogrzewania Ta DB/WB 7 C/6 C - LWC 45 C (Dt: 5 C)

68 EWYQ-BAWN/BAWP Pompa ciepła chłodzona powietrzem ze sprężarką Scroll ze sterowaniem inwerterowym Wysoka wydajność z najwyższym w klasie wskaźnikiem ESEER Minimalny prąd rozruchu i krótki czas zwrotu nakładów Do standardowych zastosowań nie jest wymagany zbiornik buforowy Szeroki zakres roboczy (temperatura otoczenia aż do 43 C) Bramkę modbus (RTD-W) można zainstalować w agregacie do celów sterowania i monitorowania za pośrednictwem sterownika Daikin lub BMS innej firmy, co dodatkowo zwiększa efektywność systemu Można centralnie sterować i monitorować wszystkie systemy połączone za pośrednictwem RTD-W za pomocą głównego/ podrzędnego zestawu sterującego: sterownik sekwencyjny EKCC-W EWYQ-BAWN/BAWP BRC21A53/54 Ogrzewanie i chłodzenie EWYQ-BAWN/BAWP Wydajność chłodnicza Nom. kw 17,4(1)/16,6(2) 21,7(1)/20,7(2) 25,8(1)/24,7(2) 32,3(1)/30,9(2) 43,4(1)/41,5(2) 51,8(1)/49,7(2) 64,5(1)/62,3(2) Wydajność grzewcza Nom. kw 16,2(1)/17,00(2) 20,3(1)/21,30(2) 24,6(1)/25,70(2) 30,7(1)/32,10(2) 40,6(1)/42,50(2) 49,0(1)/51,10(2) 61,5(1)/63,70(2) Pobór mocy Chłodzenie Nom. kw 5,60(1)/5,80(2) 7,25(1)/7,59(2) 9,29(1)/9,74(2) 13,0(1)/13,5(2) 14,7(1)/15,4(2) 18,8(1)/19,7(2) 26,4(1)/27,4(2) Ogrzewanie Nom. kw 5,53(1)/5,73(2) 7,10(1)/7,44(2) 8,91(1)/9,36(2) 10,6(1)/11,1(2) 14,0(1)/14,7(2) 17,6(1)/18,5(2) 20,7(1)/21,7(2) Regulacja Metoda Sterowanie inwerterowe wydajności Minimalna wydajność % 25 EER 3,11(1)/2,86(2) 2,99(1)/2,73(2) 2,78(1)/2,54(2) 2,48(1)/2,29(2) 2,95(1)/2,69(2) 2,76(1)/2,52(2) 2,44(1)/2,27(2) ESEER 4,33(1)/4,21(2) 4,08(1)/4,18(2) 3,85(1)/4,04(2) 3,39(1)/3,62(2) 4,19(1)/4,24(2) 3,96(1)/4,12(2) 3,64(1)/3,78(2) COP 2,93(1)/2,97(2) 2,86(1)/2,86(2) 2,76(1)/2,75(2) 2,90(1)/2,89(2) 2,78(1)/2,76(2) 2,97(1)/2,94(2) Ogrzewanie pomieszczeń Wylot wody, klimat umiarkowany 35 C Infor. ogólne ηs (efektywność % sezonowa ogrzewania 130(1)/133(2) 126(1)/126(2) 130(1)/121(2) 120(1)/119(2) 126(1)/126(2) 138(1)/121(2) 121(1)/119(2) pomieszczeń) SCOP 3,33(1)/3,39(2) 3,22(1)/3,22(2) 3,32(1)/3,09(2) 3,08(1)/3,06(2) 3,22(1)/3,21(2) 3,53(1)/3,08(2) 3,09(1)/3,04(2) Klasa efektywności sezonowej ogrzewania pomieszczeń A+(1)/A+(2) A+(1)/A(2) A(1)/A(2) A+(1)/A+(2) A+(1)/A(2) A(1)/A(2) Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy ciepła Natężenie Chłodzenie Nom. l/min 50,0 62,0 74,0 93, przepływu wody Ogrzewanie Nom. l/min 46,0 58,0 71,0 88, Spadek ciśnienia wody Chłodzenie Razem kpa Pojemność wodna l 1,90 2,90 3,80 5,70 Powietrzny wymiennik ciepła Typ Hi-XSS Sprężarka Typ Sprężarka typu scroll hermetyczna Ilość Wentylator Typ Osiowy Ilość Natężenie przepł. Chłodzenie Nom. m3/min pow. Ogrzewanie Nom. m3/min Poziom mocy akustycznej Chłodzenie Nom. dba 78,0 80,0 81,0 83,0 Zakres pracy Strona Chłodzenie Min.~Maks. CDB -5~43 powietrzna Ogrzewanie Min.~Maks. CDB -15~35 Strona wodna Chłodzenie Min.~Maks. CDB -10~20 Ogrzewanie Min.~Maks. CDB 25~50 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 2 Sterowanie Elektroniczny zawór rozprężny Ilość czynnika Na obieg kg 7,6 9,6 15,2 19,2 chłodniczego tco2eq 15,9 20,0 31,7 40,1 Obieg wodny Instalacja rurowa cal 1-1/4 1-1/2 Średnica połączeń instalacji rurowej cal 1-1/4 (żeńska) 2 (żeńska) Jednostka Prąd rozruchowy Maks. A 0,00 77,7 78,7 88,7 99, Prąd rozruchowy Maks. A 22,2 25,3 26,4 35,2 47,4 49,6 67,2 Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3N~/50/400 (1) EWYQ-BAWN: wersja bez pompy (2) EWYQ-BAWP: wersja z pompą

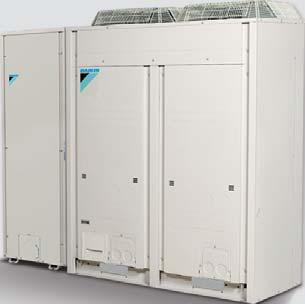

69 SEHVX-AAW + SERHQ-AAW1 Pompa ciepła chłodzona powietrzem ze sprężarką Scroll ze sterowaniem inwerterowym, wersja split Moduł hydrauliczny do instalacji jednostki wewnętrznej eliminuje potrzebę stosowania glikolu Idealna do zimniejszych klimatów, ponieważ brak glikolu zapewnia większą sprawność Niewielkie wymiary i ograniczone orurowanie umożliwiają instalację w przestrzeniach o ograniczonej ilości miejsca Łatwy transport, ponieważ oddzielne jednostki pasują do windy SEHVX-AAW+SERHQ-AAW1 BRC21A53/54 Ogrzewanie i chłodzenie SEHVX20AAW/ SEHVX32AAW/ SEHVX40AAW/ SEHVX64AAW/ SERHQ020AAW1 SERHQ032AAW1 SERHQ020AAW1+SERHQ020AAW1 SERHQ032AAW1+SERHQ032AAW1 Wydajność chłodnicza Nom. kw 20,7 30,9 41,5 62,3 Wydajność grzewcza Nom. kw 21,3 (1)/ 21,3 (2) 32,1 (1)/ 32,1 (2) 42,5 (1)/ 42,5 (2) 63,7 (1)/ 63,7(2) Pobór mocy Chłodzenie Nom. kw 7,59 13,5 15,4 27,4 Ogrzewanie Nom. kw 6,12 (1)/ 7,44 (2) 8,72 (1)/ 11,1 (2) 12,0 (1)/ 14,7 (2) 16,9 (1)/ 21,7 (2) EER 2,73 2,29 2,69 2,27 COP 3,48 (1)/2,86 (2) 3,68 (1)/ 2,89 (2) 3,54 (1)/ 2,89 (2) 3,77 (1)/ 2,94 (2) Ogrzewanie pomieszczeń Wylot wody, klimat umiarkowany 35 C Infor. ogólne SCOP 3,22 3,06 3,22 3,05 ηs (efektywność % sezonowa ogrzewania pomieszczeń) Klasa efektywności sezonowej ogrzewania pomieszczeń A+ A A+ A Jednostka do instalacji w pomieszczeniu SEHVX-AAW SEHVX20AAW SEHVX32AAW SEHVX40AAW SEHVX64AAW Wymiary Jednostka Wysokość mm Szerokość mm 766 Głębokość mm 396 Ciężar Jednostka kg Jednostka zapakowana kg Poziom mocy akustycznej Nom. dba Zakres pracy Ogrzewanie Temp. otoczenia Min.~Maks. C~ CDB -15~35 Strona wodna Min.~Maks. C 25~50 Montaż Temp. Min. CDB 5 w pomieszczeniu otoczenia Maks. CDB 35 Chłodzenie Temp. otoczenia Min.~Maks. CDB -5~43 Strona wodna Min.~Maks. C 5~20 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Sterowanie Elektroniczny zawór rozprężny Obieg wodny Średnica połączeń instalacji rurowej cal G 1 1/4 (żeńska) G 2" (żeńska) Instalacja rurowa cal 1-1/4 1-1/2 Spadek ciśnienia Chłodzenie Nom. kpa wody Ogrzewanie Nom. kpa Całkowita ilość wody l 3,2 4,2 5,8 7,7 Wymiennik ciepła Typ Płytowy po stronie wodnej Pojemność wodna l 1,9 2,9 3,8 5,7 Natężenie Ogrzewanie Nom. l/min przepływu wody Chłodzenie Nom. l/min Prąd Maksymalny Chłodzenie A 5,54 5,64 7,24 prąd roboczy Ogrzewanie A 5,54 5,64 7,24 Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3N~/50/400 Jednostka zewnętrzna SERHQ-AAW1 SERHQ020AAW1 SERHQ032AAW1 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm 765 Ciężar Jednostka kg 240,00 316,00 Jednostka zapakowana kg 273,00 355,95 Sprężarka Ilość 2 3 Typ Sprężarka typu scroll hermetyczna Wentylator Typ Osiowy Ilość 1 2 Natężenie przepł. Chłodzenie Nom. m3/min pow. Ogrzewanie Nom. m3/min (1) Ogrzewanie Ta DB/WB 7/6 C - LWC 35 C (DT=5 C) (2) Ogrzewanie Ta DB/WB 7/6 C - LWC 45 C

70 EWYQ-G-XS Pompa ciepła chłodzona powietrzem ze sprężarkami multi-scroll, wysoka efektywność, standardowy poziom głośności Pojedynczy obieg czynnika chłodniczego (2 sprężarki Scroll) z jednym parownikiem Zwarta budowa Dostępna opcja częściowego i całkowitego odzyskiwania ciepła Płytowy wymiennik ciepła z blachy stalowej nierdzewnej Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Ogrzewanie i chłodzenie EWYQ-G-XS Wydajność chłodnicza Nom. kw 77,8 88, Wydajność grzewcza Nom. kw 82,2 91, Pobór mocy Chłodzenie Nom. kw 27,0 31,5 36,0 39,5 44,7 50,2 57,8 Ogrzewanie Nom. kw Regulacja Metoda Krokowa wydajności Minimalna wydajność % EER 2,88 2,80 2,81 2,97 2,84 2,92 2,85 COP 3,14 3,12 3,24 3,25 3,20 3,11 3,13 ESEER 3,90 3,94 3,97 4,03 3,92 3,96 IPLV 4,40 4,47 4,40 4,49 4,40 4,50 Ogrzewanie pomieszczeń Wylot wody, klimat umiarkowany 35 C Infor. ogólne ηs (efektywność % sezonowa ogrzewania pomieszczeń) SCOP 3,35 3,31 3,62 3,58 3,63 3,53 3,58 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy ciepła Natężenie Chłodzenie Nom. l/s 3,7 4,2 4,8 5,6 6,1 7,0 7,9 przepływu wody Ogrzewanie Nom. l/s 4,0 4,4 5,3 6,1 6,7 7,5 8,2 Spadek ciśnienia Chłodzenie Nom. kpa 8,40 8,30 8,70 11,6 13,7 18,2 19,9 wody Ogrzewanie Nom. kpa 9,50 9,10 11,20 14,40 17,20 21,70 22,50 Pojemność wodna l 8,10 9,40 10,8 16,7 Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka scroll Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona Chłodzenie Min.~Maks. CDB -10~45 powietrzna Ogrzewanie Min.~Maks. CDB -10~45 Strona wodna Chłodzenie Min.~Maks. CDB -10~15 Ogrzewanie Min.~Maks. CDB -10~15 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Ilość czynnika Na obieg kg 15,0 18,0 23,0 30,0 chłodniczego tco2eq 31,3 37,6 48,0 62,6 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 2 1/2 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/400

71 EWYQ-G-XR Pompa ciepła chłodzona powietrzem ze sprężarkami multi-scroll, wysoka efektywność, zredukowany poziom głośności EWYQ-G-XS/XR MicroTech III Ogrzewanie i chłodzenie EWYQ-G-XR Wydajność chłodnicza Nom. kw 75,2 84,5 95, Wydajność grzewcza Nom. kw 82,2 91, Pobór mocy Chłodzenie Nom. kw 27,7 32,7 38,6 41,5 47,4 52,8 61,5 Ogrzewanie Nom. kw Regulacja Metoda Krokowa wydajności Minimalna wydajność % EER 2,71 2,59 2,46 2,68 2,52 2,64 2,51 COP 3,14 3,12 3,24 3,25 3,20 3,11 3,13 ESEER 3,85 3,90 3,79 3,92 3,76 3,86 3,79 IPLV 4,35 4,41 4,29 4,42 4,27 4,40 4,35 Ogrzewanie pomieszczeń Wylot wody, klimat umiarkowany 35 C Infor. ogólne ηs (efektywność % sezonowa ogrzewania pomieszczeń) SCOP 3,35 3,31 3,62 3,58 3,63 3,53 3,58 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy ciepła Natężenie Chłodzenie Nom. l/s 3,6 4,0 4,5 5,3 5,7 6,7 7,4 przepływu wody Ogrzewanie Nom. l/s 4,0 4,4 5,3 6,1 6,7 7,5 8,2 Spadek ciśnienia Chłodzenie Nom. kpa 7,90 7,70 7,60 10,5 12,1 16,4 17,5 wody Ogrzewanie Nom. kpa 9,50 9,10 11,2 14,4 17,2 21,7 22,5 Pojemność wodna l 8,10 9,40 10,8 16,7 Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy Sprężarka Typ Sprężarka scroll Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona Chłodzenie Min.~Maks. CDB -10~45 powietrzna Ogrzewanie Min.~Maks. CDB -17~20 Strona wodna Chłodzenie Min.~Maks. CDB -10~15 Ogrzewanie Min.~Maks. CDB 25~50 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Ilość czynnika Na obieg kg 17,0 17,7 23,5 29,4 28,3 32,0 34,9 chłodniczego tco2eq 35,5 36,9 49,1 61,4 59,1 66,8 72,9 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 2 1/2 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

72 EWYQ-F-XS/XL Pompa ciepła chłodzona powietrzem ze sprężarkami multi-scroll, wysoka efektywność, standardowy/ niski poziom głośności Klasa A efektywności w trybie ogrzewania Rozszerzony zakres roboczy: temperatury otoczenia od -10 C aż do +46 C w trybie chłodzenia oraz obniżone do -17 C w trybie ogrzewania 2 całkowicie niezależne obiegi chłodnicze Mniejsza powierzchnia montażowa dzięki ramie w kształcie litery V (EWYQ F-XS/XL i EWYQ F-XR) Niezawodne i efektywne sprężarki spiralne z wysokimi wartościami wskaźnika EER Konstrukcja serii agregatów chłodniczych opiera się w całości na nowych dyrektywach europejskich (EN14511, EN14825) Najwyższa łatwość wykonywania czynności serwisowych dzięki zmniejszonemu ciężarowi, kompaktowej powierzchni zabudowy i zoptymalizowanej dostępności do części składowych Jednostka może być wyposażona w moduł hydrauliczny, co Ogrzewanie i chłodzenie EWYQ-F-XS/XL Wydajność chłodnicza Nom. kw Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Nom. kw 57,6 63,3 70,3 79, Ogrzewanie Nom. kw 54,0 61,6 70,5 79, Regulacja Metoda Krokowa wydajności Minimalna wydajność % 25,0 17,0 EER 2,84 2,91 2,92 2,99 2,93 2,91 2,90 2,94 2,92 2,90 2,91 ESEER 3,73 3,89 3,81 3,71 4,07 4,19 3,99 3,96 4,14 4,20 3,98 4,06 COP 3,20 3,22 3,21 3,24 3,21 3,23 3,30 3,21 3,20 3,21 IPLV 4,45 4,47 4,55 4,38 4,56 4,61 4,38 4,50 4,70 4,71 4,56 4,74 Ogrzewanie pomieszczeń Wylot wody, klimat umiarkowany 35 C Infor. ogólne optymalizuje czas instalacji, przestrzeń i koszty Bogaty wybór dostępnych opcji i akcesoriów Zarządzanie wentylatorami ze sterowaniem inwerterowym dla zapewnienia lepszych efektywności przy częściowych obciążeniach Opcja zestawu skandynawskiego dla poprawienia warunków pracy agregatu chłodniczego w trybie ogrzewania Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem ηs (efektywność % sezonowa ogrzewania pomieszczeń) SCOP 3,28 3,42 3,31 3,30 3,64 3,75 - Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Masa (XS) Jednostka kg Ciężar operacyjny kg Masa (XL) Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Natężenie Chłodzenie Nom. l/s 7,8 8,8 9,8 11,1 14,6 16,0 18,0 19,2 20,4 24,0 27,1 29,9 przepływu wody Ogrzewanie Nom. l/s 8,3 9,5 10,9 12,2 15,9 17,5 19,5 20,7 22,3 25,8 29,3 32,5 Spadek ciśnienia Chłodzenie Nom. kpa wody Ogrzewanie Nom. kpa Pojemność wodna l Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka scroll Ilość 4 6 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 900 Poziom mocy akustycznej (XS) Chłodzenie Nom. dba Poziom mocy akustycznej (XL) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (XS) Chłodzenie Nom. dba Poziom ciśnienia akustycznego (XL) Chłodzenie Nom. dba Zakres pracy Strona Chłodzenie Min.~Maks. CDB -10~46 powietrzna Ogrzewanie Min.~Maks. CDB -17~20 Strona wodna Chłodzenie Min.~Maks. CDB -13~15 Ogrzewanie Min.~Maks. CDB 25~50 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 2 Ilość czynnika Na obieg kg 16,0 20,0 24,0 35,0 36,0 35,0 46,0 55,0 52,5 68,0 chłodniczego tco2eq 33,4 41,8 50,1 73,1 75,2 73,1 96,0 114,8 109,6 142,0 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 2,5 3 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/400

73 EWYQ-F-XR Pompa ciepła chłodzona powietrzem ze sprężarkami multi-scroll, wysoka efektywność, zredukowany poziom głośności EWYQ-F-XS/XL/XR MicroTech III Ogrzewanie i chłodzenie EWYQ-F-XR Wydajność chłodnicza Nom. kw Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Nom. kw 56,2 62,3 68,4 77,9 97, Ogrzewanie Nom. kw 54,0 61,6 70,5 79, Regulacja Metoda Krokowa wydajności Minimalna wydajność % 25,0 17,0 EER 2,81 2,86 2,92 2,87 3,04 2,93 2,86 2,90 2,93 2,91 2,85 2,89 ESEER 4,33 4,39 4,38 4,19 4,63 4,68 4,37 4,44 4,60 4,83 4,50 4,62 COP 3,20 3,22 3,21 3,24 3,21 3,23 3,30 3,21 3,20 3,21 IPLV 5,11 5,18 5,22 4,96 5,25 5,35 4,97 5,08 5,25 5,54 5,13 5,36 Ogrzewanie pomieszczeń Wylot wody, klimat umiarkowany 35 C Infor. ogólne ηs (efektywność % sezonowa ogrzewania pomieszczeń) SCOP 3,28 3,42 3,31 3,30 3,64 3,75 - Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Natężenie Chłodzenie Nom. l/s 7,5 8,5 9,6 10,7 14,2 15,6 17,4 18,6 19,8 23,3 26,1 29,0 przepływu wody Ogrzewanie Nom. l/s 8,3 9,5 10,9 12,2 15,9 17,5 19,5 20,7 22,3 25,8 29,3 32,5 Spadek ciśnienia Chłodzenie Nom. kpa wody Ogrzewanie Nom. kpa Pojemność wodna l Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka scroll Ilość 4 6 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 700 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona Chłodzenie Min.~Maks. CDB -10~46 powietrzna Ogrzewanie Min.~Maks. CDB -17~20 Strona wodna Chłodzenie Min.~Maks. CDB -13~15 Ogrzewanie Min.~Maks. CDB 25~50 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 2 Ilość czynnika Na obieg kg 16,0 18,0 20,0 24,0 35,0 36,0 35,0 46,0 55,0 68,0 chłodniczego tco2eq 33,4 37,6 41,8 50,1 73,1 75,2 73,1 96,0 114,8 142,0 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 2,5 3 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

74 EWYD-BZSS Pompa ciepła chłodzona powietrzem ze sprężarką śrubową ze sterowaniem inwerterowym, standardowa efektywność, standardowy poziom głośności Idealne rozwiązanie do komercyjnych zastosowań komfortowego chłodzenia i/lub ogrzewania Optymalne wartości ESEER 2-3 całkowicie niezależne obiegi chłodnicze Niski prąd rozruchowy Parownik płaszczowo-rurowy DX jedno przejście po stronie czynnika chłodniczego w celu zminimalizowania spadków ciśnienia Elektroniczny zawór rozprężny Zoptymalizowane cykle odszraniania Dostępna opcja częściowego i całkowitego odzyskiwania ciepła Współczynnik mocy do 0,95 Sterowanie mikroprocesorem PID Ogrzewanie i chłodzenie EWYD-BZSS Wydajność chłodnicza Nom. kw Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Nom. kw 91, Ogrzewanie Nom. kw 91, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 13,0 9,0 EER 2,77 2,70 2,65 2,75 2,69 2,68 2,63 2,66 2,62 2,79 2,76 2,74 2,67 ESEER 3,93 3,92 3,89 3,95 3,89 3,90 3,82 3,91 3,89 4,18 4,01 3,93 COP 2,96 2,97 3,00 2,82 2,78 2,85 2,88 2,83 2,79 2,88 2,99 3,01 2,97 IPLV 4,58 4,62 4,75 4,64 4,71 4,67 4,73 4,69 4,85 4,89 4,85 4,78 Ogrzewanie pomieszczeń Wylot wody, klimat umiarkowany 35 C Infor. ogólne ηs (efektywność % sezonowa ogrzewania pomieszczeń) SCOP 3,21 3,20 3,21 - Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Natężenie Chłodzenie Nom. l/s 12,1 13,0 13,9 15,5 16,2 17,4 18,2 19,7 20,8 21,8 24,1 24,9 27,8 przepływu wody Ogrzewanie Nom. l/s 13,1 14,4 15,7 16,1 16,9 18,3 19,8 21,4 22,4 23,0 25,6 27,0 29,7 Spadek ciśnienia Chłodzenie Nom. kpa wody Ogrzewanie Nom. kpa Pojemność wodna l Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Ilość 2 3 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom. l/s Prędkość obr./min 900 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona Chłodzenie Min.~Maks. CDB -10~45 powietrzna Ogrzewanie Min.~Maks. CDB -10~20 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Ogrzewanie Min.~Maks. CDB 35~55 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 3 Ilość czynnika Na obieg kg 43,0 44,0 43,0 46,0 46,5 47,0 50,0 47,0 49,0 chłodniczego tco2eq 61,5 62,9 61,5 65,8 66,5 67,2 71,5 67,2 70,1 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 139,7mm 219,1mm Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/400

75 EWYD-BZSL Pompa ciepła chłodzona powietrzem ze sprężarką śrubową ze sterowaniem inwerterowym, standardowa efektywność, niski poziom głośności EWYD-BZSS/SL MicroTech II Ogrzewanie i chłodzenie EWYD-BZSL Wydajność chłodnicza Nom. kw Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Nom. kw 89,5 99, Ogrzewanie Nom. kw 91, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 13,0 9,0 EER 2,76 2,66 2,62 2,75 2,68 2,64 2,57 2,66 2,59 2,83 2,77 2,73 2,61 ESEER 4,06 4,04 4,03 4,17 4,09 4,04 4,01 4,06 4,02 4,18 4,16 4,10 3,98 COP 2,96 2,97 3,00 2,82 2,78 2,85 2,88 2,83 2,79 2,88 2,99 3,01 2,97 IPLV 4,90 4,96 4,91 5,17 5,08 5,12 5,06 5,22 5,13 5,07 5,03 4,99 4,90 Ogrzewanie pomieszczeń Wylot wody, klimat umiarkowany 35 C Infor. ogólne ηs (efektywność % sezonowa ogrzewania pomieszczeń) SCOP 3,21 3,20 3,21 - Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Natężenie Chłodzenie Nom. l/s 11,8 12,7 13,9 15,1 15,8 16,9 17,7 19,2 20,3 21,4 23,5 24,3 27,1 przepływu wody Ogrzewanie Nom. l/s 13,1 14,4 15,7 16,1 16,9 18,3 19,8 21,4 22,4 23,0 25,6 27,0 29,7 Spadek ciśnienia Chłodzenie Nom. kpa wody Ogrzewanie Nom. kpa Pojemność wodna l Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Ilość 2 3 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Chłodzenie Nom. l/s Prędkość obr./min 700 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Strona Chłodzenie Min.~Maks. CDB -10~45 powietrzna Ogrzewanie Min.~Maks. CDB -10~20 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Ogrzewanie Min.~Maks. CDB 35~55 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 3 Ilość czynnika Na obieg kg 43,0 44,0 43,0 46,0 46,5 47,0 50,0 47,0 49,0 chłodniczego tco2eq 61,5 62,9 61,5 65,8 66,5 67,2 71,5 67,2 70,1 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 139,7mm 219,1mm Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

76 ERAD-E-SS Agregat skraplający chłodzony powietrzem ze sprężarką śrubową, standardowa efektywność, standardowy poziom głośności Jeden obieg czynnika chłodniczego ze sprężarką jednośrubową Zwarta budowa Duży zakres roboczy (temperatura otoczenia do -18 C) Szeroka lista opcji (dostępna opcja odzysku ciepła) Tylko chłodzenie ERAD-E-SS Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 42,1 51,2 57,7 65,6 74,2 77,0 93, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 EER 2,88 2,82 2,86 2,99 2,95 3,27 3,30 3,02 2,95 3,02 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Ilość 1 Wentylator Typ Osiowy Natężenie przepł. pow. Nom. l/s Ilość Prędkość Chłodzenie Nom. obr./min 900 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Temperatura nasycenia na ssaniu C -9~12 Temperatura na wlocie skraplacza C -18~48 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 76mm 139,7mm Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

77 ERAD-E-SL Agregat skraplający chłodzony powietrzem ze sprężarką śrubową, standardowa efektywność, niski poziom głośności ERAD-E-SS/SL MicroTech III Tylko chłodzenie ERAD-E-SL Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 42,4 52,5 57,7 66,3 73,9 78,1 91, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 EER 2,74 2,61 2,75 2,83 3,11 3,24 2,88 2,73 2,76 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Ilość 1 Wentylator Typ Osiowy Natężenie przepł. pow. Nom. l/s Ilość Prędkość Chłodzenie Nom. obr./min 700 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Temperatura nasycenia na ssaniu C -9~12 Temperatura na wlocie skraplacza C -18~48 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 76mm 139,7mm Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

78 EWWQ-B-SS Agregat chłodniczy chłodzony wodą ze sprężarką śrubową, standardowa efektywność, standardowy poziom głośności Wszystkie modele posiadają zatwierdzone zbiorniki ciśnieniowe zgodne z Dyrektywą PED 1 lub 2 bezstopniowe sprężarki jednośrubowe Jeden lub dwa niezależne obiegi chłodnicze gwarantują niezrównaną niezawodność Wymiennik ciepła płaszczowo-rurowy Zoptymalizowany do stosowania z czynnikiem chłodniczym R-410A Elektroniczny zawór rozprężny Zwarta budowa Dostępny częściowy odzysk ciepła Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWWQ-B-SS C10 C11 C12 C13 C14 C15 C16 C17 C19 C20 Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 89, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 25,0 12,5 25,0 12,5 25,0 EER 4,24 4,21 4,22 4,25 4,42 4,15 4,36 4,38 4,07 4,32 4,41 4,38 4,35 4,31 4,28 4,31 4,30 4,31 ESEER 4,64 4,69 4,70 4,46 5,08 4,35 5,07 5,03 4,28 5,04 5,05 5,06 5,00 4,66 4,76 4,61 4,63 4,54 IPLV 5,57 5,62 5,63 5,32 5,58 5,15 5,75 5,92 5,08 5,90 5,93 5,85 5,46 5,44 5,34 5,38 5,32 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - parownik Pojemność wodna l Natężenie przepływu wody Nom. l/s 18,1 22,1 26,8 30,4 34,7 38,0 41,1 41,6 45,8 48,0 50,3 56,5 59,9 63,2 69,5 76,5 84,1 91,0 98,7 Spadek ciśnienia wody Chłodzenie Nom. kpa Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - skraplacz Natężenie przepływu wody Nom. l/s 22,4 27,4 33,2 37,7 43,1 23,3 51,3 23,3 28,2 60,1 28,2 34,7 34,8 38,9 43,0 43,4 52,0 52,3 60,9 Natężenie przepływu wody 2 Nom. l/s - 23,3-27,9 28,2-33,8 34,7 38,9 43,0 51,3 52,0 60,1 60,9 Spadek ciśnienia wody Chłodzenie Nom. kpa Spadek ciśnienia wody 2 Chłodzenie Nom. kpa Sprężarka Typ Sprężarka jednośrubowa Ilość Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -4~10 Skraplacz Chłodzenie Min.~Maks. CDB 25~45 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość Ilość czynnika Na obieg kg 120,0 100,0 175,0 90,0 80,0 85,0 90,0 45,0 85,0 100,0 160,0 100,0 150,0 130,0 150,0 160,0 130,0 chłodniczego tco2eq 250,5 208,8 365,3 187,9 167,0 177,4 187,9 93,9 177,4 208,8 334,0 208,8 313,1 271,4 313,1 334,0 271,4 Połączenia Wlot/wylot wody parownika mm 152,4 203,2 254 instalacji rurowej Wlot/wylot wody skraplacza cal Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

79 EWWQ-B-XS Agregat chłodniczy chłodzony wodą ze sprężarką śrubową, wysoka efektywność, standardowy poziom głośności EWWQ-B-SS/XS MicroTech III Tylko chłodzenie EWWQ-B-XS C10 C11 C12 C13 C14 C15 C16 C17 C19 C20 C21 Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 88, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 25,0 12,5 25,0 EER 4,74 4,79 4,84 4,83 4,81 4,86 4,64 4,85 4,83 4,85 4,83 4,88 4,81 4,71 4,64 4,55 ESEER 5,27 5,29 5,37 5,36 5,30 5,09 5,56 4,99 5,52 5,65 5,61 5,26 5,18 4,98 4,91 4,75 IPLV 6,36 6,45 6,42 6,35 6,06 6,11 5,92 6,06 6,07 6,23 6,19 5,82 5,92 6,03 5,81 5,93 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - parownik Pojemność wodna l Natężenie przepływu wody Nom. l/s 20,1 24,6 30,5 34,6 38,2 46,4 49,5 53,2 55,2 60,6 65,3 69,1 75,7 83,5 89,7 97,2 103,6 Spadek ciśnienia wody Chłodzenie Nom. kpa Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - skraplacz Natężenie przepływu wody Nom. l/s 24,4 29,8 36,8 41,8 46,3 56,2 29,9 64,7 30,2 36,7 37,2 41,8 45,7 46,2 54,4 55,1 63,1 Natężenie przepływu wody 2 Nom. l/s - 29,9-36,6 36,7 41,8 45,7 54,7 54,4 63,0 63,1 Spadek ciśnienia wody Chłodzenie Nom. kpa Spadek ciśnienia wody 2 Chłodzenie Nom. kpa Sprężarka Typ Sprężarka jednośrubowa Ilość Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -4~10 Skraplacz Chłodzenie Min.~Maks. CDB 25~45 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość Ilość czynnika Na obieg kg 120,0 130,0 95,0 135,0 110,0 150,0 120,0 130,0 120,0 150,0 120,0 150,0 130,0 150,0 chłodniczego tco2eq 250,5 271,4 198,3 281,8 229,6 313,1 250,5 271,4 250,5 313,1 250,5 313,1 271,4 313,1 Połączenia Wlot/wylot wody parownika mm 152,4 203, , ,2 254 instalacji rurowej Wlot/wylot wody skraplacza cal Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

80 EWWP-KBW1N Pompa ciepła chłodzona wodą ze sprężarką scroll Jedno z najbardziej zwartych urządzeń na rynku: 600 mm x 600 mm x 600 mm Niskie zużycie energii Niski poziom głośności podczas pracy Mała ilość czynnika chłodniczego Płytowy wymiennik ciepła z blachy stalowej nierdzewnej Możliwość rozbudowy do 195 kw Łatwy montaż i konserwacja Zdalny wybór trybu chłodzenia lub ogrzewania Pompa ciepła woda-woda z odwróceniem obiegu wodnego Zgodność z modułem hydraulicznym EHMC (patrz następna strona) Zaawansowany sterownik μc²se do bezpośredniego podłączenia do BMS z Modbus lub do zdalnego interfejsu użytkownika. Standardowo wbudowane: główny przełącznik, filtr wody, przełącznik przepływu, oczyszczacz powietrza, porty ciśnieniowe EWWP-KBW1N μc²se Tylko ogrzewanie i tylko chłodzenie EWWP-KBW1N Wydajność chłodnicza Nom. kw 12,9 21,4 27,8 32,3 42,8 55,7 64,7 85,7 98,6 112,0 121,0 130,0 141,0 154,0 167,0 176,0 185,0 194,0 Wydajność grzewcza Nom. kw 16,7 27,5 35,6 41,5 55,0 71,7 83,0 110,0 127,0 143,0 155,0 166,0 182,0 198,0 215,0 226,0 237,0 249,0 Pobór mocy Chłodzenie Nom. kw 3,8 6,1 7,8 9,1 12,2 16,0 18,2 24,2 28,0 31,9 34,0 36,2 40,2 43,9 47,7 49,8 52,0 54,1 Ogrzewanie Nom. kw 3,8 6,1 7,8 9,1 12,2 16,0 18,2 24,2 28,0 31,9 34,0 36,2 40,2 43,9 47,7 49,8 52,0 54,1 EER 3,44 3,49 3,54 3,51 3,48 3,55 3,54 3,52 3,51 3,56 3,59 3,51 3,50 3,53 3,56 3,59 COP 4,45 4,49 4,54 4,55 4,51 4,48 4,56 4,55 4,54 4,48 4,56 4,59 4,53 4,51 4,54 4,56 4,60 Ogrzewanie pomieszczeń Wylot wody, klimat umiarkowany 55 C Wylot wody, klimat umiarkowany 35 C Infor. ogólne Infor. ogólne ηs (efektywność % sezonowa ogrzewania pomieszczeń) SCOP 2,88 2,86 3,08 3,11 2,75 2,91 3,03 - Klasa efektywności sezonowej ogrzewania pomieszczeń A+ - ηs (efektywność % sezonowa ogrzewania pomieszczeń) SCOP 3,49 3,55 3,66 3,78 3,59 3,66 3,74 - Klasa efektywności sezonowej ogrzewania pomieszczeń A+ - Wymiary Jednostka Wysokość mm Szerokość mm 600 Głębokość mm Ciężar Jednostka kg Wodny wymiennik Typ Płytowy ciepła - parownik Minimalna pojemność wody w systemie l Natężenie Min. l/min 31,0 53,0 65,0 76, przepływu wody Nom. l/min 37,0 61,0 80,0 93, Maks. l/min 74, Wodny wymiennik ciepła - skraplacz Typ Płytowy Natężenie Min. l/min przepływu wody Nom. l/min Maks. l/min Sprężarka Typ Sprężarka typu scroll hermetyczna Ilość Sprężarka 2 Ilość Poziom mocy akustycznej Chłodzenie Nom. dba 64,0 71,0 67,0 74,0 71,0 75,0 77,0 73,0 76,0 78,0 79,0 Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -10~20 Skraplacz Chłodzenie Min.~Maks. CDB 20~55 Czynnik chłodniczy Typ/GWP R-407C / 1.773,9 Sterowanie Termostatyczny zawór rozprężny Obiegi Ilość Ilość czynnika Na obieg kg 1,20 2,00 2,50 3,10 4,60 5,60 9,20 10,2 11,2 13,8 14,8 15,8 16,8 chłodniczego tco2eq 2,13 3,55 4,43 5,50 8,16 9,93 16,3 18,1 19,9 24,5 26,3 28,0 29,8 Połączenia Wlot/wylot wody parownika (śr. zewn.) FBSP 25 mm FBSP 40 mm 2 x 2 x FBSP 38 mm 3 x 2 x FBSP 38 mm instalacji rurowej Skropliny z parownika Montaż zewnętrzny Wlot/wylot wody skraplacza (śr. zewn.) FBSP 25 mm FBSP 40 mm 2 x 2 x FBSP 38 mm 3 x 2 x FBSP 38 mm Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A 66, , , , , ,0 Maks. A 9, ,0 28,0 36,0 40,0 56,0 64,0 72,0 76,0 80,0 92, Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3N~/50/400

81 EWWP-KBW1N Agregat chłodniczy chłodzony wodą, ze sprężarką spiralną Tabela możliwości Tabela doboru 1 moduł (seria KB) 2 moduły (seria KB) 3 moduły (seria KB) Indeks wydajności Wydajność chłodnicza (kw) 12,9 21,4 27,8 32,3 42,8 55,7 64,7 85,7 98, Wydajność grzewcza (kw) 16,7 27,5 35,6 41,5 55,0 71,7 83, Jednostka + sterowanie (montowane fabrycznie) Jednostki modułowe (sterownik dostępny jako wyposażenie dodatkowe) Sterowanie (zestaw) Na przykład: dla systemu 121 kw HP, wybrać: EWWP055KBW1N + EWWP065KBW1N EWWP014KBW1N EWWP022KBW1N EWWP028KBW1N EWWP035KBW1N EWWP045KBW1N EWWP055KBW1N EWWP065KBW1N EWWP045KAW1M EWWP055KAW1M EWWP065KAW1M ECB2MUAW ECB3MUAW EHMC Moduł hydrauliczny Wyposażenie dodatkowe dla agregatów chłodniczych EWWP-KBW1N Dostępne 3 modele 100-litrowy zbiornik dla wszystkich wielkości Zabezpieczenie przeciwzamrożeniowe Pompa obiegowa (opcja) Zestaw spustowy w standardzie (do użytku wewnętrznego) Dwa przyłącza ciśnienia w standardzie (przed i za pompą) m H 2 O Legenda Charakterystyka pompy 1. EHMC30AV EHMC10AV1080 i EHMC15AV EHMC30AV EHMC10AV1010 i EHMC15AV Straty ciśnienia na module hydraulicznym i filtrze 5. EHMC15/30AV1010 i EHMC15/30AV EHMC10AV1010 i EHMC10AV1080 EHMC-AV WF (l/min) EHMC-AV Nominalne natężenie przepływu l/min Nominalne ESP m H 2 O Nominalny pobór mocy W Wymiary (Wys. x Szer. x Gł.) mm 1.284x635x x635x x635x688 Ciężar urządzenia kg Moc akustyczna dba Ciśnienie akustyczne dba Zasilanie V1 1~/230 V/50 Hz Zakres pracy Strona wodna C -10 C ~ 55 C Strona powietrzna CDB -10 C ~ 43 C Połączenia instalacji rurowej Wlot/wylot wody 1" BSPF 2" BSPF 2-1/2" BSPF Podłączenie spustowe 1/2"

82 EWHQ-G-SS Wersja pompa ciepła ze sprężarkami multi scroll chłodzona wodą z możliwością odwrócenia po stronie czynnika chłodniczego, standardowa efektywność, standardowy poziom głośności Pojedynczy obieg czynnika chłodniczego (2 sprężarki Scroll) z jednym parownikiem Wersja pompa ciepła z możliwością odwrócenia strony czynnika chłodniczego, idealna do zastosowań geotermalnych Zwarta konstrukcja zapewniająca łatwą instalację w pomieszczeniach oraz łatwą modernizację Stworzona z myślą o instalacji piętrowej dwóch jednostek z jednym obiegiem, aby zmniejszyć powierzchnię zabudowy Wysoce skuteczna i wytrzymała sprężarka spiralna Duża elastyczność do szerokiego zakresu zastosowań Umożliwia kontrolę sekwencyjną (do 4 jednostek) bez urządzenia zewnętrznego Płytowy wymiennik ciepła z blachy stalowej nierdzewnej Dostępna pompa (mała wypór 100 kpa i duży wypór 200 kpa) dla parownika i skraplacza EWHQ-G-SS Ogrzewanie i chłodzenie EWHQ-G-SS Wydajność chłodnicza Nom. kw 87,3 100, Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Nom. kw 22,4 25,3 28,5 32,0 35,6 41,1 46,0 53,3 59,1 73,7 88,4 Ogrzewanie Nom. kw 27,0 30,9 35,2 39,3 43,6 50,4 56,6 64,7 72,2 90,3 109 Regulacja Metoda Krokowa wydajności Minimalna wydajność % 50,0 43,0 50,0 44,0 50,0 45,0 50,0 43,0 50,0 40,0 50,0 EER 3,90 3,95 3,91 3,96 3,95 3,90 3,93 3,90 3,92 3,95 3,98 ESEER 4,70 4,84 4,65 4,86 4,80 4,89 4,86 4,83 4,79 4,90 4,83 COP 4,15 4,16 4,09 4,12 4,11 4,07 4,11 4,10 4,14 4,16 4,18 IPLV 6,02 6,14 5,66 5,84 5,73 5,84 5,81 5,87 5,71 5,86 5,79 Ogrzewanie pomieszczeń Wylot wody, klimat umiarkowany 35 C Infor. ogólne ηs (efektywność % sezonowa ogrzewania pomieszczeń) SCOP 4,08 4,14 4,24 4,23 4,22 4,37 4,35 4,16 - Wymiary Jednostka Wysokość mm Szerokość mm 928 Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła - parownik Pojemność wodna l Natężenie Chłodzenie Nom. l/s 4,2 4,8 5,3 6,1 6,7 7,7 8,7 10,0 11,1 13,9 16,9 przepływu wody Ogrzewanie Nom. l/s 4,1 4,7 5,2 5,9 6,5 7,4 8,5 9,6 10,9 13,7 16,6 Spadek ciśnienia Chłodzenie Nom. kpa wody Ogrzewanie Nom. kpa Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła - skraplacz Pojemność wodna l Natężenie Chłodzenie Nom. l/s 5,2 6,0 6,7 7,7 8,5 9,7 10,9 13,7 13,9 17,4 21,1 przepływu wody Ogrzewanie Nom. l/s 5,4 6,2 7,0 7,8 8,7 9,9 11,2 12,5 14,3 18,0 21,8 Spadek ciśnienia Chłodzenie Nom. kpa wody Ogrzewanie Nom. kpa Sprężarka Typ Sprężarka scroll Ilość 2 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -8~15 Skraplacz Chłodzenie Min.~Maks. CDB 25~55 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Ilość czynnika Na obieg kg 9,0 10,0 13,0 11,0 13,0 15,0 19,0 chłodniczego tco2eq 18,8 20,9 27,1 23,0 27,1 31,3 39,7 Połączenia Wlot/wylot wody parownika (śr. zewn.) 1 1/2 2 1/2 3 instalacji rurowej Wlot/wylot wody skraplacza (śr. zewn.) 1 1/2 2 1/2 3 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/400

83 EWWQ-G-SS Agregat chłodniczy chłodzony wodą ze sprężarkami multi-scroll, standardowa efektywność, standardowy poziom głośności Pojedynczy obieg czynnika chłodniczego (2 sprężarki Scroll) z jednym parownikiem Dostępna wersja z pompą ciepła Zwarta konstrukcja zapewniająca łatwą instalację w pomieszczeniach oraz łatwą modernizację Stworzona z myślą o instalacji piętrowej dwóch jednostek z jednym obiegiem, aby zmniejszyć powierzchnię zabudowy Wysoce skuteczna i wytrzymała sprężarka spiralna Duża elastyczność do szerokiego zakresu zastosowań Umożliwia kontrolę sekwencyjną (do 4 jednostek) bez urządzenia zewnętrznego Płytowy wymiennik ciepła z blachy stalowej nierdzewnej Dostępna pompa (mała wypór 100 kpa i duży wypór 200 kpa) dla parownika i skraplacza EWWQ-G-SS Tylko ogrzewanie i tylko chłodzenie EWWQ-G-SS Wydajność chłodnicza Nom. kw 93, Wydajność grzewcza Nom. kw , Pobór mocy Chłodzenie Nom. kw 21,3 24,0 26,9 30,5 33,9 38,9 43,8 50,7 56,1 70,2 84,0 Ogrzewanie Nom. kw 25,7 29,2 32,9 37,2 41,4 47,6 53,7 61,3 68,3 85,6 103 Regulacja Metoda Krokowa wydajności Minimalna wydajność % 50,0 43,0 50,0 44,0 50,0 45,0 50,0 43,0 50,0 40,0 50,0 EER 4,40 4,42 4,46 4,42 4,35 4,39 4,48 4,41 ESEER 5,51 5,52 5,51 5,53 5,51 5,53 5,52 COP 4,58 4,56 4,55 4,53 4,52 4,54 4,50 4,54 4,62 4,56 IPLV 6,71 6,79 6,22 6,36 6,22 6,32 6,30 6,31 6,10 6,28 6,16 Ogrzewanie pomieszczeń Wylot wody, klimat umiarkowany 35 C Infor. ogólne ηs (efektywność % sezonowa ogrzewania pomieszczeń) SCOP 4,28 4,33 4,40 4,39 4,40 4,38 4,29 4,25 4,34 - Wymiary Jednostka Wysokość mm Szerokość mm 928 Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła - parownik Pojemność wodna l Natężenie Chłodzenie Nom. l/s 4,5 5,1 5,7 6,5 7,2 8,2 9,3 10,6 11,8 15,1 17,7 przepływu wody Ogrzewanie Nom. l/s 4,4 5,0 5,6 6,3 7,0 8,0 9,1 10,3 11,6 14,9 17,5 Spadek ciśnienia Chłodzenie Nom. kpa wody Ogrzewanie Nom. kpa Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła - skraplacz Pojemność wodna l Natężenie Chłodzenie Nom. l/s 5,5 6,2 7,1 8,0 8,9 10,2 11,4 13,0 14,5 18,5 21,8 przepływu wody Ogrzewanie Nom. l/s 5,7 6,4 7,3 8,2 9,1 10,4 11,8 13,3 15,0 19,1 22,6 Spadek ciśnienia Chłodzenie Nom. kpa wody Ogrzewanie Nom. kpa Sprężarka Typ Sprężarka scroll Ilość 2 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -10~15 Skraplacz Chłodzenie Min.~Maks. CDB 25~55 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Ilość czynnika Na obieg kg 10,0 11,0 12,0 15,0 16,0 17,0 19,0 20,0 chłodniczego tco2eq 20,9 23,0 25,1 31,3 33,4 35,5 39,7 41,8 Połączenia Wlot/wylot wody parownika (śr. zewn.) 1 1/2 2 1/2 3 instalacji rurowej Wlot/wylot wody skraplacza (śr. zewn.) 1 1/2 2 1/2 3 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

84 EWWQ-L-SS Agregat chłodniczy chłodzony wodą ze sprężarkami multi-scroll, standardowa efektywność, standardowy poziom głośności Podwójny obieg czynnika chłodniczego (4 sprężarki scroll) z jednym parownikiem Dostępna wersja z pompą ciepła Zwarta konstrukcja zapewniająca łatwą instalację w pomieszczeniach oraz łatwą modernizację Wysoce skuteczna i wytrzymała sprężarka spiralna Płytowy wymiennik ciepła z blachy stalowej nierdzewnej Duża elastyczność do szerokiego zakresu zastosowań Umożliwia kontrolę sekwencyjną (do 4 jednostek) bez urządzenia zewnętrznego Dostępna pompa (mała wypór 100 kpa i duży wypór 200 kpa) dla parownika i skraplacza EWWQ-L-SS Tylko ogrzewanie i tylko chłodzenie EWWQ-L-SS Wydajność chłodnicza Nom. kw Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Nom. kw 41,7 47,3 53,1 60,2 67,1 77,1 87,0 97, Ogrzewanie Nom. kw 50,5 57,5 65,0 73,6 82,0 94, Regulacja Metoda Krokowa wydajności Minimalna wydajność % 25,0 21,0 25,0 22,0 25,0 23,0 25,0 21,0 25,0 22,0 20,0 18,0 25,0 EER 4,49 4,55 4,60 4,53 4,52 4,47 4,45 4,39 4,34 4,44 4,37 4,31 4,32 ESEER 5,54 5,52 5,53 5,54 5,53 5,54 5,52 5,51 5,55 5,51 5,52 COP 4,64 4,67 4,68 4,60 4,56 4,55 4,54 4,51 4,60 4,53 4,48 4,49 IPLV 6,77 6,84 6,35 6,38 6,31 6,32 6,36 6,37 6,16 6,29 6,23 6,20 6,18 Ogrzewanie pomieszczeń Wylot wody, klimat umiarkowany 35 C Infor. ogólne ηs (efektywność % sezonowa ogrzewania pomieszczeń) SCOP 4,08 4,14 4,24 4,23 - Wymiary Jednostka Wysokość mm Szerokość mm 928 Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła - parownik Pojemność wodna l Natężenie Chłodzenie Nom. l/s 9,0 10,3 11,7 13,0 14,5 16,5 18,5 20,6 22,8 26,3 29,3 31,8 34,6 przepływu wody Ogrzewanie Nom. l/s 8,8 10,1 11,5 12,7 14,1 16,1 18,2 20,1 22,4 26,0 28,9 31,4 34,2 Spadek ciśnienia Chłodzenie Nom. kpa wody Ogrzewanie Nom. kpa Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła - skraplacz Pojemność wodna l Natężenie Chłodzenie Nom. l/s 5,5 6,3 7,2 8,1 9,0 10,2 11,4 12,7 14,0 14,5 18,0 17,9 21,3 przepływu wody Ogrzewanie Nom. l/s 11,3 13,0 14,8 16,5 18,3 20,9 23,5 25,9 28,9 33,4 37,2 40,5 44,2 Natężenie przepływu wody 2 Chłodzenie Nom. l/s 5,5 6,3 7,2 8,1 9,0 10,2 11,4 12,7 14,0 17,8 18,0 21,3 Spadek ciśnienia Chłodzenie Nom. kpa wody Ogrzewanie Nom. kpa Spadek ciśnienia wody 2 Chłodzenie Nom. kpa Sprężarka Typ Sprężarka scroll Ilość 4 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -10~15 Skraplacz Chłodzenie Min.~Maks. CDB 25~55 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 2 Ilość czynnika Na obieg kg 10,0 11,0 12,0 15,0 16,0 17,0 19,0 20,0 chłodniczego tco2eq 20,9 23,0 25,1 31,3 33,4 35,5 39,7 41,8 Połączenia Wlot/wylot wody parownika (śr. zewn.) 3 instalacji rurowej Wlot/wylot wody skraplacza (śr. zewn.) 1 1/2 2 1/2 3 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/400

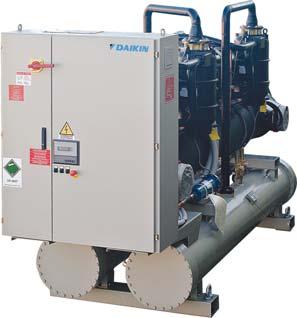

85 EWWD-J-SS Agregat chłodniczy chłodzony wodą ze sprężarką śrubową, standardowa efektywność, standardowy poziom głośności Zwarta konstrukcja zapewniająca łatwą instalację w pomieszczeniach oraz łatwą modernizację Jednośrubowa, pół-hermetyczna, bezstopniowa sprężarka Daikin Wysoka efektywność energetyczna zarówno w trybie pełnego, jak i częściowego obciążenia Temperatura wody schłodzonej do -10 C w standardowym agregacie Zoptymalizowany do stosowania z czynnikiem chłodniczym R-134a Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem EWWD-J-SS MicroTech III Tylko ogrzewanie i tylko chłodzenie EWWD-J-SS Wydajność chłodnicza Nom. kw Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Nom. kw 28,0 34,0 39,5 45,3 50,4 59,9 70,0 78,8 84,6 90, Ogrzewanie Nom. kw 28,0 34,0 39,5 45,3 50,4 59,9 70,0 78,8 84,6 90, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 12,5 EER 4,28 4,29 3,90 3,91 4,11 4,26 4,06 3,92 3,94 3,82 4,12 4,20 4,28 4,16 4,05 ESEER 4,51 4,20 4,28 4,68 4,01 4,32 4,35 4,50 4,31 4,65 4,74 4,83 4,73 4,33 COP 5,28 5,29 4,90 4,91 5,11 5,26 5,06 4,92 4,94 4,82 5,12 5,20 5,28 5,16 5,05 IPLV 5,18 5,06 5,05 5,16 5,70 4,88 5,06 5,13 5,29 5,03 5,48 5,59 5,71 5,55 5,09 Ogrzewanie pomieszczeń Wylot wody, klimat umiarkowany 35 C Infor. ogólne ηs (efektywność % sezonowa ogrzewania pomieszczeń) SCOP 4,40 4,34 4,14 4,15 4,24 4,46 4,21 4,04 - Wymiary Jednostka Wysokość mm Szerokość mm 913 Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła - parownik Pojemność wodna l Natężenie przepływu wody Nom. l/s 5,7 7,0 7,4 8,5 9,9 12,2 13,6 14,8 15,9 17,0 18,4 19,8 22,1 24,5 25,8 27,2 Spadek ciśnienia Chłodzenie Nom. kpa wody Ogrzewanie Nom. kpa Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - skraplacz Pojemność wodna l Natężenie przepływu wody Nom. l/s 7,1 8,6 9,3 10,7 12,4 15,2 17,0 9,3 10,7 11,0 12,4 15,2 15,3 17,0 Natężenie przepływu wody 2 Chłodzenie Nom. l/s - 9,3 10,7 12,4 15,2 16,9 17,0 Spadek ciśnienia Chłodzenie Nom. kpa wody Ogrzewanie Nom. kpa Spadek ciśnienia wody 2 Chłodzenie Nom. kpa Sprężarka Typ Sprężarka jednośrubowa Ilość 1 2 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -10~15 Skraplacz Chłodzenie Min.~Maks. CDB 23~60 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Ilość czynnika Na obieg kg 18,0 35,0 34,0 37,0 38,0 33,0 33,5 34,0 35,0 36,0 37,0 38,0 chłodniczego tco2eq 25,7 50,1 48,6 52,9 54,3 47,2 47,9 48,6 50,1 51,5 52,9 54,3 Połączenia Wlot/wylot wody parownika mm 76,2 instalacji rurowej Wlot/wylot wody skraplacza (śr. zewn.) 2 1/2 4 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

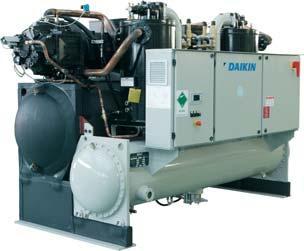

86 EWWD-H-XS Agregat chłodniczy chłodzony wodą ze sprężarką śrubową, wysoka efektywność, standardowy poziom głośności Jednostki o wysokiej efektywności energetycznej: pełna gama urządzeń klasy A Eurovent Dostępna wersja z pompą ciepła Zatapiane wymienniki ciepła Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem EWWD-H-XS MicroTech III Tylko ogrzewanie i tylko chłodzenie EWWD-H-XS C10 C11 C12 Wydajność chłodnicza Nom. kw Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Nom. kw 65,2 77,8 89, Ogrzewanie Nom. kw 64,0 76,7 88, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 12,5 EER 5,64 5,70 5,78 5,81 5,74 5,79 5,95 5,80 5,84 5,85 ESEER 5,80 5,82 5,90 5,91 6,44 6,51 6,59 6,63 6,66 6,69 6,68 COP 6,75 6,79 6,88 6,89 6,84 6,87 7,06 6,89 6,93 6,94 IPLV 6,93 6,99 7,09 7,10 7,73 7,81 7,89 7,96 8,00 8,02 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - parownik Pojemność wodna l Natężenie przepływu wody Nom. l/s 17,6 21,2 24,9 29,0 35,7 39,5 44,5 46,7 50,1 54,1 58,0 Spadek ciśnienia Chłodzenie Nom. kpa wody Ogrzewanie Nom. kpa Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - skraplacz Natężenie przepływu wody Nom. l/s 20,8 25,1 29,3 34,2 42,1 46,5 52,2 55,0 59,0 63,7 68,3 Spadek ciśnienia Chłodzenie Nom. kpa wody Ogrzewanie Nom. kpa Sprężarka Typ Sprężarka jednośrubowa Ilość 1 2 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -8~15 Skraplacz Chłodzenie Min.~Maks. CDB 18~60 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 Ilość czynnika Na obieg kg 180,0 210,0 230,0 250,0 270,0 300,0 320,0 chłodniczego tco2eq 257,4 300,3 328,9 357,5 386,1 429,0 457,6 Połączenia Wlot/wylot wody parownika mm 168,3 219,1 instalacji rurowej Wlot/wylot wody skraplacza cal 6 8 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

87 469 85

88 EWWD-G-SS Agregat chłodniczy chłodzony wodą ze sprężarką śrubową, standardowa efektywność, standardowy poziom głośności Sprężarka jednośrubowa bezstopniowa 1-2 całkowicie niezależne obiegi chłodnicze Elektroniczny zawór rozprężny Parownik płaszczowo-rurowy DX jedno przejście po stronie chłodniczej zapewniające łatwy obieg i powrót oleju Dostępna opcja częściowego i całkowitego odzyskiwania ciepła Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko ogrzewanie i tylko chłodzenie EWWD-G-SS Wydajność chłodnicza Nom. kw Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Nom. kw 43,8 52,6 67,4 78,5 87,5 96, Ogrzewanie Nom. kw 43,8 52,6 67,4 78,5 87,5 96, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 12,5 EER 3,77 3,80 3,74 3,55 3,80 3,84 3,80 3,74 3,68 3,53 ESEER 4,50 4,54 4,46 4,25 4,75 4,80 4,76 4,67 4,59 4,44 COP 4,77 4,80 4,74 4,55 4,80 4,84 4,80 4,74 4,68 4,53 IPLV 5,36 5,35 5,30 5,04 5,52 5,55 5,60 5,31 5,16 Ogrzewanie pomieszczeń Wylot wody, klimat umiarkowany 35 C Infor. ogólne ηs (efektywność % sezonowa ogrzewania pomieszczeń) SCOP 4,20 4,17 4,18 4,06 - Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - parownik Pojemność wodna l Natężenie przepływu wody Nom. l/s 7,9 9,6 12,1 13,4 15,9 17,7 19,2 21,4 23,6 26,5 Spadek ciśnienia wody Chłodzenie Razem kpa Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - skraplacz Natężenie przepływu wody Nom. l/s 10,0 12,1 15,3 17,1 10,1 10,2 12,2 12,4 15,0 17,0 Natężenie przepływu wody 2 Nom. l/s - 10,1 12,2 14,8 15,0 17,0 Spadek ciśnienia wody Chłodzenie Nom. kpa Spadek ciśnienia wody 2 Chłodzenie Nom. kpa Sprężarka Typ Sprężarka jednośrubowa Ilość 1 2 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -8~15 Skraplacz Chłodzenie Min.~Maks. CDB 20~55 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Ilość czynnika Na obieg kg 60,0 55,0 chłodniczego tco2eq 85,8 78,7 Połączenia Wlot/wylot wody parownika (śr. zewn.) 88,9 114,3 139,7mm instalacji rurowej Wlot/wylot wody skraplacza (śr. zewn.) 5 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/400

89 EWWD-G-XS Agregat chłodniczy chłodzony wodą ze sprężarką śrubową, wysoka efektywność, standardowy poziom głośności EWWD-G-SS/XS MicroTech III Tylko ogrzewanie i tylko chłodzenie EWWD-G-XS Wydajność chłodnicza Nom. kw Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Min. kw 40,6 49,4 61,0 73,4 81,1 89,0 97, Ogrzewanie Nom. kw 40,6 49,4 61,0 73,4 81,1 89,0 97, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 12,5 EER 4,57 4,50 4,53 4,17 4,50 4,58 4,57 4,61 4,59 4,26 ESEER 5,37 5,31 5,33 4,91 5,54 5,62 5,61 5,68 5,67 5,27 COP 5,57 5,50 5,53 5,17 5,50 5,58 5,6 5,61 5,59 5,26 IPLV 6,45 6,36 6,35 5,80 6,47 6,57 6,55 6,65 6,64 6,17 Ogrzewanie pomieszczeń Wylot wody, klimat umiarkowany 35 C Infor. ogólne ηs (efektywność % sezonowa ogrzewania pomieszczeń) SCOP 4,75 4,68 4,69 4,44 - Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - parownik Pojemność wodna l Natężenie przepływu wody Nom. l/s 8,9 10,6 13,2 14,6 17,5 19,5 21,2 23,7 25,8 28,8 Spadek ciśnienia wody Chłodzenie Razem kpa Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - skraplacz Natężenie przepływu wody Nom. l/s 10,9 13,1 16,2 18,2 10,7 10,9 13,0 13,2 15,8 17,9 Natężenie przepływu wody 2 Nom. l/s - 10,7 13,0 15,8 17,9 Spadek ciśnienia wody Chłodzenie Nom. kpa Spadek ciśnienia wody 2 Chłodzenie Nom. kpa Sprężarka Typ Sprężarka jednośrubowa Ilość 1 2 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -8~15 Skraplacz Chłodzenie Min.~Maks. CDB 20~55 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Ilość czynnika Na obieg kg 60,0 65,0 60,0 65,0 60,0 chłodniczego tco2eq 85,8 93,0 85,8 93,0 85,8 Połączenia Wlot/wylot wody parownika (śr. zewn.) 114,3 139,7 168,3mm instalacji rurowej Wlot/wylot wody skraplacza (śr. zewn.) 5 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

90 EWWD-I-SS Agregat chłodniczy chłodzony wodą ze sprężarką śrubową, standardowa efektywność, standardowy poziom głośności Sprężarka jednośrubowa bezstopniowa Zoptymalizowany do stosowania z czynnikiem chłodniczym R-134a Jeden, dwa lub trzy niezależne obiegi chłodnicze Elektroniczny zawór rozprężny Parownik płaszczowo-rurowy DX jedno przejście po stronie czynnika chłodniczego w celu zminimalizowania spadków ciśnienia Dostępna opcja częściowego i całkowitego odzyskiwania ciepła Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko ogrzewanie i tylko chłodzenie EWWD-I-SS C10 C12 C13 C14 C15 C16 C17 C18 Wydajność chłodnicza Nom. kw Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Nom. kw 73,5 88, Ogrzewanie Nom. kw 73,5 88, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 12,5 8,3 EER 4,51 4,43 4,39 4,31 4,37 4,38 4,41 4,40 4,42 4,37 4,22 4,40 4,36 4,38 4,37 4,29 4,21 4,14 ESEER 4,55 4,46 4,44 4,37 4,99 5,18 5,00 5,13 4,92 5,05 4,82 4,96 5,00 4,99 5,00 4,91 4,79 COP 5,51 5,43 5,39 5,31 5,37 5,38 5,41 5,40 5,42 5,37 5,22 5,40 5,36 5,38 5,37 5,29 5,21 5,14 IPLV 5,41 5,28 5,26 5,19 5,83 6,27 5,81 6,16 5,76 5,90 5,64 5,71 5,74 5,76 5,74 5,65 5,45 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - parownik Pojemność wodna l Natężenie przepływu wody Nom. l/s 15,9 18,8 21,9 25,7 30,5 33,6 37,3 40,3 43,4 47,0 49,0 55,1 57,4 60,8 64,2 66,8 69,4 72,0 Spadek ciśnienia Chłodzenie Nom. kpa wody Ogrzewanie Nom. kpa Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - skraplacz Natężenie przepływu wody Nom. l/s 19,5 23,1 27,0 31,7 18,8 19,1 23,0 23,2 26,8 27,2 30,5 22,6 22,9 26,4 29,9 Natężenie przepływu wody 2 Nom. l/s - 18,8 22,4 23,0 26,5 26,8 30,8 30,5 22,6 26,1 26,4 29,9 Natężenie przepływu wody 3 Nom. l/s - 22,6 25,6 26,1 26,4 29,9 Spadek ciśnienia Chłodzenie Nom. kpa wody Ogrzewanie Nom. kpa Spadek ciśnienia wody 2 Chłodzenie Nom. kpa Spadek ciśnienia wody 3 Chłodzenie Nom. kpa Sprężarka Typ Sprężarka jednośrubowa Ilość Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -8~15 Skraplacz Chłodzenie Min.~Maks. CDB 20~55 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość Ilość czynnika Na obieg kg 54,0 52,0 60,0 55,0 60,0 75,0 55,0 50,0 52,0 51,7 51,3 51,0 50,7 50,3 58,0 chłodniczego tco2eq 77,2 74,4 85,8 78,7 85,8 107,3 78,7 71,5 74,4 73,9 73,4 72,9 72,5 72,0 82,9 Połączenia Wlot/wylot wody parownika (śr. zewn.) 168,3mm 219,1mm instalacji rurowej Wlot/wylot wody skraplacza (śr. zewn.) 5 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

91 EWWD-I-XS Agregat chłodniczy chłodzony wodą ze sprężarką śrubową, wysoka efektywność, standardowy poziom głośności EWWD-I-SS/XS MicroTech III Tylko ogrzewanie i tylko chłodzenie EWWD-I-XS C10 C11 C12 Wydajność chłodnicza Nom. kw Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Nom. kw 74,5 89, Ogrzewanie Nom. kw 74,5 89, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 12,5 EER 4,83 4,82 4,50 4,85 4,84 4,85 4,81 4,66 4,53 4,51 ESEER 4,81 4,74 4,70 4,60 5,52 5,68 5,41 5,53 5,31 5,45 5,10 COP 5,83 5,82 5,50 5,85 5,84 5,85 5,81 5,66 5,53 5,51 IPLV 5,72 5,63 5,57 5,47 6,45 6,89 6,33 6,63 6,19 6,35 5,97 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - parownik Pojemność wodna l Natężenie przepływu wody Nom. l/s 17,3 20,7 24,1 27,3 34,4 37,9 41,3 44,5 46,6 49,5 54,1 Spadek ciśnienia Chłodzenie Nom. kpa wody Ogrzewanie Nom. kpa Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - skraplacz Natężenie przepływu wody Nom. l/s 20,9 25,0 29,2 33,4 20,8 21,0 25,0 28,3 33,1 Natężenie przepływu wody 2 Nom. l/s - 20,8 24,9 25,0 28,8 28,3 32,3 33,1 Spadek ciśnienia Chłodzenie Nom. kpa wody Ogrzewanie Nom. kpa Spadek ciśnienia wody 2 Chłodzenie Nom. kpa Sprężarka Typ Sprężarka jednośrubowa Ilość 1 2 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -8~15 Skraplacz Chłodzenie Min.~Maks. CDB 20~55 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Ilość czynnika Na obieg kg 100,0 87,0 130,0 105,0 90,0 88,5 87,0 86,0 85,0 chłodniczego tco2eq 143,0 124,4 185,9 150,2 128,7 126,6 124,4 123,0 121,6 Połączenia Wlot/wylot wody parownika (śr. zewn.) 168,3mm 219,1mm instalacji rurowej Wlot/wylot wody skraplacza (śr. zewn.) 5 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

92 STRONY ARGUMENTACJI Najwyższa moc w technologii agregatów chłodniczych Serię agregatów chłodniczych EWWD-VZ opracowano i wyprodukowano, aby odpowiedzieć na rosnące zapotrzebowanie na rynku na agregaty chłodnicze o wysokiej efektywności. Dzięki ciągłemu rozwojowi w technologii komponentów, jesteśmy pierwszymi, którym udało się uzyskać najwyższe parametry w zakresie efektywności agregatów chłodniczych oraz w zakresie technologii. EWWD-VZ w skrócie Pojedyncza sprężarka Podwójna sprężarka i podwójny obieg 450 kw kw kw kw wszystkiego: 2 sprężarki, 2 zawory rozprężne, 2 skraplacze Agregat chłodniczy chłodzony wodą sterowany inwerterem Najwyższa efektywność na rynku w tej kategorii produktów NAJWYŻSZA EFEKTYWNOŚĆ Unikalna technologia sprężarki jednośrubowej Daikin Skraplacz o nowej konstrukcji ze zintegrowanym separatorem oleju Wymienniki ciepła o wysokiej sprawności, zatapialne

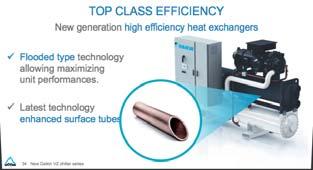

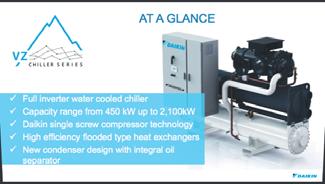

93 Dlaczego seria agregatów chłodniczych EWWD-VZ? Najwyższa efektywność w tej klasie produktów: ESEER aż do 8,5 EER aż do 5,8 Dzięki: Sprężarki śrubowe Daikin z inwerterem nowej generacji Wymienniki ciepła o wysokiej sprawności nowej generacji Technologia zmiennej ilości czynnika chłodniczego Zoptymalizowana konstrukcja obiegu chłodniczego Niewielkie wymiary: o 40% mniejsza powierzchnia zabudowy Dzięki: Nowa technologia jednobiegowego skraplacza Nowa zintegrowana technologia separatora oleju Panel typu knock down w opcji zmniejszający szerokość urządzenia Elastyczność zastosowań: najszerszy zakres operacyjny w tej gamie produktów Komunikacja: platforma Daikin On Site w chmurze. Wybór najlepszego dzisiaj rozwiązania i przygotowanie na to, co przyniesie przyszłość! Narzędzia Wideo z produktami Sprawdź DaikinEurope Materiał marketingowy Cały materiał marketingowy można pobrać z naszego portalu biznesowego. Asset finder > Campaign > VZ chiller series The highest peak in chiller technology Profile produktów Chcesz dowiedzieć się więcej o naszych produktach? Odwiedź naszą stronę internetową i pobierz profil produktów:

94 EWWD-VZSS Agregat chłodniczy chłodzony wodą ze sprężarką śrubową ze sterowaniem inwerterowym, standardowa efektywność, standardowy poziom głośności Zoptymalizowana efektywność energetyczna zarówno w trybie pełnego, jak i częściowego obciążenia Niewielka powierzchnia zabudowy dzięki umieszczonemu w pionie wymiennikowi ciepła Wersja pompa ciepła z możliwością odwrócenia strony czynnika chłodniczego (produkcja wody o temp. do 65 C) Dostępnych wiele opcji: obudowa dźwiękoszczelna, szybki rozruch, zdejmowany panel elektryczny itd. pozwalają zaadoptować urządzenie do specyficznych wymogów danego zastosowania Dzięki dużemu zakresowi operacyjnemu, urządzenie nadaje się do wszystkich możliwych zastosowań technologicznych i komfortowych Wymiennik ciepła typu zatapialnego o wysokiej sprawności zapewnia maksymalne parametry pracy agregatu Jeden lub dwa niezależne obiegi chłodnicze gwarantują niezrównaną niezawodność EWWD-VZSS MicroTech III Tylko chłodzenie/tylko ogrzewanie EWWD-VZSS C10 Wydajność chłodnicza Nom. kw 609,9 704,1 756,5 894, Wydajność grzewcza Nom. kw 756,7 877,8 943, Pobór mocy Chłodzenie Nom. kw Ogrzewanie Nom. kw Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 20 EER 5,51 5,31 5,52 5,28 COP 5,42 5,27 5,28 5,5 5,3 ESEER 7,62 7,50 7,63 7,54 7,52 IPLV 9,08 9,27 9,20 9,22 9,40 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy, zatapialny ciepła - parownik Pojemność wodna l Natężenie Chłodzenie Nom. l/s 29,3 33,8 36,3 42,9 49,9 przepływu wody Ogrzewanie Nom. l/s 29,6 34,2 36,7 43,5 50,4 Spadek ciśnienia Chłodzenie Nom. kpa 80, ,0 98,0 104 wody Ogrzewanie Nom. kpa Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - skraplacz Pojemność wodna l Natężenie Chłodzenie Nom. l/s 34,5 40,2 43,1 50,7 59,4 przepływu wody Ogrzewanie Nom. l/s 36,46 42,33 45,47 53,38 62,35 Spadek ciśnienia Chłodzenie Nom. kpa ,0 wody Ogrzewanie Nom. kpa Sprężarka Typ Sprężarka jednośrubowa ze sterowaniem inwerterowym Ilość 1 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -3~20 Skraplacz Chłodzenie Min.~Maks. CDB 16~63 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 Ilość czynnika Na obieg kg chłodniczego tco2eq Połączenia Wlot/wylot wody parownika mm 141,3 168,3 219,1 instalacji rurowej Wlot/wylot wody skraplacza mm 168,3 219,1 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

95 EWWD-VZXS Agregat chłodniczy chłodzony wodą ze sprężarką śrubową ze sterowaniem inwerterowym, wysoka efektywność, standardowy poziom głośności Wysoka efektywność energetyczna zarówno w trybie pełnego, jak i częściowego obciążenia Niewielka powierzchnia zabudowy dzięki umieszczonemu w pionie wymiennikowi ciepła Wersja pompa ciepła z możliwością odwrócenia strony czynnika chłodniczego (produkcja wody o temp. do 65 C) Dostępnych wiele opcji: obudowa dźwiękoszczelna, szybki rozruch, zdejmowany panel elektryczny itd. pozwalają zaadoptować urządzenie do specyficznych wymogów danego zastosowania Dzięki dużemu zakresowi operacyjnemu, urządzenie nadaje się do wszystkich możliwych zastosowań technologicznych i komfortowych Wymiennik ciepła typu zatapialnego o wysokiej sprawności zapewnia maksymalne parametry pracy agregatu Jeden lub dwa niezależne obiegi chłodnicze gwarantują niezrównaną niezawodność EWWD-VZXS MicroTech III Tylko chłodzenie/tylko ogrzewanie EWWD-VZXS C11 Wydajność chłodnicza Nom. kw 448,8 500,5 612, ,5 901, Wydajność grzewcza Nom. kw ,2 756,7 882,2 984, Pobór mocy Chłodzenie Nom. kw 81,1 89, Ogrzewanie Nom. kw Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 20 EER 5,53 5,58 5,64 5,54 5,43 5,67 5,46 COP 5,45 5,49 5,48 5,42 5,33 5,58 5,43 ESEER 7,51 7,92 8,10 8,20 8,22 7,92 8,17 IPLV 9,42 9,59 9,52 9,66 9,64 9,48 9,58 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy, zatapialny ciepła - parownik Pojemność wodna l Natężenie Chłodzenie Nom. l/s 21,6 24,0 29,4 34,2 38,0 43,2 50,4 przepływu wody Ogrzewanie Nom. l/s 21,7 24,2 29,7 34,5 38,4 43,7 50,9 Spadek ciśnienia Chłodzenie Nom. kpa 89,0 63,0 59,0 63,0 55,0 67,0 58,0 wody Ogrzewanie Nom. kpa Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - skraplacz Pojemność wodna l Natężenie Chłodzenie Nom. l/s 25,4 28,3 34,7 40,4 45,2 50,9 59,9 przepływu wody Ogrzewanie Nom. l/s 26,68 29,78 36,53 42,6 47,53 53,59 62,85 Spadek ciśnienia Chłodzenie Nom. kpa 31,0 28,0 22,0 20,0 24,0 25,0 wody Ogrzewanie Nom. kpa Sprężarka Typ Sprężarka jednośrubowa ze sterowaniem inwerterowym Ilość 1 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -3~20 Skraplacz Chłodzenie Min.~Maks. CDB 16~65 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 Ilość czynnika Na obieg kg chłodniczego tco2eq Połączenia Wlot/wylot wody parownika mm 141,3 168,3 219,1 instalacji rurowej Wlot/wylot wody skraplacza mm 168,3 219,1 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

96 EWWD-VZPS Agregat chłodniczy chłodzony wodą ze sprężarką śrubową ze sterowaniem inwerterowym, efektywność premium, standardowy poziom głośności Efektywność energetyczna Premium zarówno w trybie pełnego, jak i częściowego obciążenia Niewielka powierzchnia zabudowy dzięki umieszczonemu w pionie wymiennikowi ciepła Wersja pompa ciepła z możliwością odwrócenia strony czynnika chłodniczego (produkcja wody o temp. do 65 C) Dostępnych wiele opcji: obudowa dźwiękoszczelna, szybki rozruch, zdejmowany panel elektryczny itd. pozwalają zaadoptować urządzenie do specyficznych wymogów danego zastosowania Dzięki dużemu zakresowi operacyjnemu, urządzenie nadaje się do wszystkich możliwych zastosowań technologicznych i komfortowych Wymiennik ciepła typu zatapialnego o wysokiej sprawności zapewnia maksymalne parametry pracy agregatu Jeden lub dwa niezależne obiegi chłodnicze gwarantują niezrównaną niezawodność EWWD-VZPS MicroTech III Tylko chłodzenie/tylko ogrzewanie EWWD-VZPS Wydajność chłodnicza Nom. kw 504,9 717,7 908,1 Wydajność grzewcza Nom. kw 619,7 885, Pobór mocy Chłodzenie Nom. kw 87, Ogrzewanie Nom. kw Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 20 EER 5,77 5,66 5,81 COP 5,62 5,49 5,68 ESEER 8,15 8,48 8,25 IPLV 9,61 9,68 9,57 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy, zatapialny ciepła - parownik Pojemność wodna l Natężenie Chłodzenie Nom. l/s 24,2 34,4 43,5 przepływu wody Ogrzewanie Nom. l/s 24,4 34,7 44 Spadek ciśnienia Chłodzenie Nom. kpa 55,0 42,0 44,0 wody Ogrzewanie Nom. kpa Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - skraplacz Pojemność wodna l Natężenie Chłodzenie Nom. l/s 28,5 40,6 51,2 przepływu wody Ogrzewanie Nom. l/s 29,93 42,76 53,83 Spadek ciśnienia Chłodzenie Nom. kpa 15,0 17,0 19,0 wody Ogrzewanie Nom. kpa Sprężarka Typ Sprężarka jednośrubowa ze sterowaniem inwerterowym Ilość 1 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -3~20 Skraplacz Chłodzenie Min.~Maks. CDB 16~65 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 Ilość czynnika Na obieg kg chłodniczego tco2eq Połączenia Wlot/wylot wody parownika mm 141,3 219,1 instalacji rurowej Wlot/wylot wody skraplacza mm 219,1 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

97 479 95

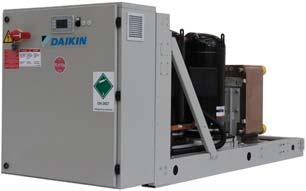

98 EWLP-KBW1N Agregat chłodniczy ze zdalnym skraplaczem, ze sprężarką spiralną Jedno z najbardziej zwartych urządzeń na rynku: 600 mm x 600 mm x 600 mm Sprężarka spiralna firmy Daikin Elektroniczny sterownik DDC Niski poziom głośności podczas pracy Niskie zużycie energii Mała ilość czynnika chłodniczego Łatwy montaż i konserwacja Płytowy wymiennik ciepła z blachy stalowej nierdzewnej Kompatybilny z modułem hydraulicznym EHMC Standardowo wbudowane: główny wyłącznik, porty ciśnieniowe, czujnik przepływu, filtr, zawory odcinające i odpowietrznik Zaawansowany sterownik μc 2 SE do bezpośredniego podłączenia do BMS z Modbus lub do zdalnego interfejsu użytkownika. EWLP KBW1N μc²se Tylko chłodzenie EWLP-KBW1N Wydajność chłodnicza Nom. kw 12,1 20,0 26,8 31,2 40,0 53,7 62,4 Pobór mocy Chłodzenie Nom. kw 4,2 6,6 8,5 10,1 13,4 17,8 20,3 Liczba stopni wydajności 1 2 EER 2,88 3,03 3,15 3,09 2,99 3,02 3,07 Wymiary Jednostka Wysokość x Szerokość x Głębokość mm 600x600x x600x1.200 Ciężar Jednostka kg Wodny wymiennik Minimalna pojemność wody w systemie l ciepła - parownik Typ Płytowy Natężenie Min. l/min przepływu wody Nom. l/min Maks. l/min Model Ilość 1 Sprężarka Typ Sprężarka typu scroll hermetyczna Ilość 1 2 Poziom mocy akustycznej Chłodzenie Nom. dba Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -10~20 Skraplacz Chłodzenie Min.~Maks. CDB 25~60 Czynnik chłodniczy Typ/GWP R-407C / 1.773,9 Sterowanie Termostatyczny zawór rozprężny Obiegi Ilość 1 2 Połączenia Wlot/wylot wody parownika (śr. zewn.) FBSP 25mm FBSP 40mm instalacji rurowej Skropliny z parownika Montaż zewnętrzny Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3N~/50/

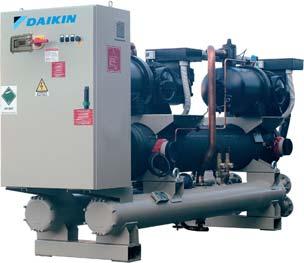

99 EWLQ-G-SS Agregat chłodniczy z oddzielnym skraplaczem ze sprężarkami multi-scroll, standardowa efektywność, standardowy poziom głośności Pojedynczy obieg czynnika chłodniczego (2 sprężarki Scroll) z jednym parownikiem Do wytwarzania wody schłodzonej, do połączenia ze zdalnym agregatem skraplającym Zwarta konstrukcja zapewniająca łatwą instalację w pomieszczeniach oraz łatwą modernizację Stworzona z myślą o instalacji piętrowej dwóch jednostek z jednym obiegiem, aby zmniejszyć powierzchnię zabudowy Wysoce skuteczna i wytrzymała sprężarka spiralna Płytowy wymiennik ciepła z blachy stalowej nierdzewnej EWLQ-G-SS Tylko chłodzenie EWLQ-G-SS Wydajność chłodnicza Nom. kw 86,5 98, Pobór mocy Chłodzenie Nom. kw 22,4 25,8 29,2 33,0 36,8 42,0 47,0 54,2 59,9 75,6 91,8 Regulacja Metoda Krokowa wydajności Minimalna wydajność % 50,0 43,0 50,0 44,0 50,0 45,0 50,0 43,0 50,0 40,0 50,0 EER 3,86 3,81 3,78 3,79 3,80 3,86 3,80 3,85 3,84 3,77 Wymiary Jednostka Wysokość mm Szerokość mm 928 Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła - parownik Pojemność wodna l Natężenie przepływu wody Nom. l/s 4,2 4,7 5,3 6,0 6,7 7,7 8,7 9,8 11,1 13,9 16,6 Spadek ciśnienia wody Chłodzenie Nom. kpa Sprężarka Typ Sprężarka scroll Ilość 2 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -10~15 Skraplacz Chłodzenie Min.~Maks. CDB 30~60 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 1 1/2 2 1/2 3 Jednostka Prąd rozruchowy Maks. A , Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

100 EWLQ-L-SS Agregat chłodniczy z oddzielnym skraplaczem ze sprężarkami multi-scroll, standardowa efektywność, standardowy poziom głośności Podwójny obieg czynnika chłodniczego (4 sprężarki scroll) z jednym parownikiem Do wytwarzania wody schłodzonej, do połączenia ze zdalnym agregatem skraplającym Zwarta konstrukcja zapewniająca łatwą instalację w pomieszczeniach oraz łatwą modernizację Wysoce skuteczna i wytrzymała sprężarka spiralna Płytowy wymiennik ciepła z blachy stalowej nierdzewnej EWLQ-L-SS Tylko chłodzenie EWLQ-L-SS Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 44,3 51,1 57,9 65,6 73,2 83,8 93, Regulacja Metoda Krokowa wydajności Minimalna wydajność % 25,0 21,0 25,0 22,0 25,0 23,0 25,0 21,0 25,0 22,0 20,0 18,0 25,0 EER 3,91 3,86 3,87 3,79 3,81 3,78 3,86 3,79 3,84 3,78 3,76 3,71 3,67 Wymiary Jednostka Wysokość mm Szerokość mm 928 Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła - parownik Pojemność wodna l Natężenie przepływu wody Nom. l/s 8,3 9,5 10,7 11,9 13,4 15,2 17,3 19,6 21,9 24,5 27,3 29,9 32,4 Spadek ciśnienia wody Chłodzenie Nom. kpa Sprężarka Typ Sprężarka scroll Ilość 4 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -10~15 Skraplacz Chłodzenie Min.~Maks. CDB 30~60 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 2 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 3 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

101 EWLD-J-SS Agregat chłodniczy z oddzielnym skraplaczem, standardowa efektywność, standardowy poziom głośności Zwarta konstrukcja zapewniająca łatwą instalację w pomieszczeniach oraz łatwą modernizację Jednośrubowa, pół-hermetyczna, bezstopniowa sprężarka Daikin Wysoka efektywność energetyczna zarówno w trybie pełnego, jak i częściowego obciążenia Temperatura wody schłodzonej do -10 C w standardowym agregacie Zoptymalizowany do stosowania z czynnikiem chłodniczym R-134a Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem EWLD-J-SS MicroTech III Tylko chłodzenie EWLD-J-SS Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 31,2 38,4 43,8 50,4 66,0 56,0 75,3 87,4 94, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 12,5 EER 3,51 3,33 3,25 3,24 3,58 3,42 3,51 3,26 3,25 3,35 3,43 3,52 3,59 3,55 3,52 Wymiary Jednostka Wysokość mm Szerokość mm 913 Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła - parownik Pojemność wodna l Natężenie przepływu wody Nom. l/s 5,2 6,1 6,8 7,8 11,3 9,2 12,6 13,6 14,6 15,6 17,0 18,3 20,5 22,6 24,0 25,3 Spadek ciśnienia wody Chłodzenie Nom. kpa Sprężarka Typ Sprężarka jednośrubowa Ilość 1 2 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -10~15 Skraplacz Chłodzenie Min.~Maks. CDB 25~60 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 76,2 mm Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

102 EWLD-G-SS Agregat chłodniczy z oddzielnym skraplaczem, standardowa efektywność, standardowy poziom głośności Sprężarka jednośrubowa bezstopniowa Zoptymalizowany do stosowania z czynnikiem chłodniczym R-134a 1-2 całkowicie niezależne obiegi chłodnicze Elektroniczny zawór rozprężny Parownik płaszczowo-rurowy DX jedno przejście po stronie chłodniczej zapewniający łatwy obieg i powrót oleju Wszystkie modele posiadają zatwierdzone zbiorniki ciśnieniowe zgodne z Dyrektywą PED Dostępny częściowy odzysk ciepła Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem EWLD-G-SS MicroTech III Tylko chłodzenie EWLD-G-SS Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 46,2 55,3 66,9 75,7 92, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 12,5 EER 3,47 3,40 3,64 3,55 3,41 3,46 3,43 3,51 3,56 3,48 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - parownik Pojemność wodna l Natężenie przepływu wody Nom. l/s 7,7 9,0 11,6 12,9 15,1 16,8 18,2 20,4 22,7 25,1 Spadek ciśnienia wody Chłodzenie Nom. kpa Sprężarka Typ Sprężarka jednośrubowa Ilość 1 2 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -8~15 Skraplacz Chłodzenie Min.~Maks. CDB 25~60 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 88,9mm 114,3mm 139,7mm Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

103 EWLD-I-SS Agregat chłodniczy z oddzielnym skraplaczem, standardowa efektywność, standardowy poziom głośności Parownik płaszczowo-rurowy DX jedno przejście po stronie chłodniczej zapewniający łatwy obieg i powrót oleju Sprężarka jednośrubowa bezstopniowa Elektroniczny zawór rozprężny Zoptymalizowany do stosowania z czynnikiem chłodniczym R-134a EWLD-I-SS MicroTech III Tylko chłodzenie EWLD-I-SS C10 C11 C12 C13 C14 C15 C16 C17 Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 80,3 96, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 12,5 8,3 EER 3,93 3,89 3,88 3,79 3,80 3,82 3,86 3,81 3,69 3,64 3,83 3,79 3,80 3,74 3,68 3,63 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - parownik Pojemność wodna l Natężenie przepływu wody Nom. l/s 15,1 17,9 20,9 24,4 29,1 32,1 35,4 38,4 41,4 44,8 46,7 49,3 52,5 54,8 57,9 61,2 63,7 66,1 68,6 Spadek ciśnienia wody Chłodzenie Razem kpa Sprężarka Typ Sprężarka jednośrubowa Ilość Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -8~15 Skraplacz Chłodzenie Min.~Maks. CDB 25~60 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 42mm Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

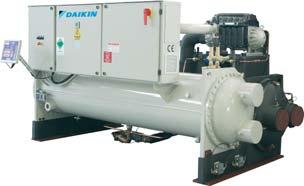

104 EWWD-FZXS Odśrodkowy agregat chłodniczy chłodzony wodą, wysoka efektywność, standardowy poziom głośności Eksploatacja bez stosowania oleju, czego wynikiem jest obniżenie kosztów konserwacji oraz wzrost niezawodności Sprężarka ze sterowaniem inwerterowym pozwala na precyzyjne wyregulowanie wydajności, aby dopasować ją do zmian temperatur w pomieszczeniu i na zewnątrz Zintegrowane cyfrowe układy elektroniczne zapewniają inteligentne sterowanie EWWD-FZXS MicroTech II Tylko chłodzenie EWWD-FZXS C10 Wydajność Min. kw chłodnicza Maks. kw Pobór mocy Chłodzenie Min. kw 20,6 25,5 32,7 20,5 25,5 32,6 Maks. kw 65,1 90, Regulacja wydajności Metoda Bezstopniowa EER 4,85 4,86 4,93 4,97 4,95 5,06 ESEER 8,11 8,39 8,66 8,83 8,52 8,88 IPLV 9,25 9,64 9,89 9,50 9,74 10,06 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Zalany, płaszczowo-rurowy ciepła - parownik Pojemność wodna l Natężenie przepływu wody Nom. l/s 15,1 21,0 24,9 30,6 42,4 50,4 Spadek ciśnienia wody Chłodzenie Nom. kpa Wodny wymiennik Typ Zalany, płaszczowo-rurowy ciepła - skraplacz Natężenie przepływu wody Nom. l/s 18,3 25,5 30,1 36,9 51,3 60,7 Spadek ciśnienia wody Chłodzenie Nom. kpa Sprężarka Typ Bezolejowa sprężarka odśrodkowa Ilość 1 2 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia akustycznego Chłodzenie Nom. dba Zakres pracy Parownik Chłodzenie Min.~Maks. CDB 2~15 Skraplacz Chłodzenie Min.~Maks. CDB 18~46 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 Ilość czynnika Na obieg kg 240,0 220,0 180,0 220,0 300,0 chłodniczego tco2eq 343,2 314,6 257,4 314,6 429,0 Połączenia Wlot/wylot wody parownika (śr. zewn.) 168,3mm 219,1mm 273mm instalacji rurowej Wlot/wylot wody skraplacza (śr. zewn.) 168,3mm 219,1mm Jednostka Maksymalny prąd rozruchowy A 2 Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Faza/Częstotliwość/Napięcie Hz/V 3~/50/

105 DWDC/DWSC Odśrodkowy agregat chłodniczy chłodzony wodą, wysoka efektywność, standardowy poziom głośności Opcjonalnie napęd bezstopniowy (VFD) poprawiający efektywność przy częściowym obciążeniu Zalane, płaszczowo-rurowe parowniki/skraplacze o wysokiej sprawności Niższe koszty wyposażenia, instalacji oraz roczne eksploatacji w porównaniu do agregatów chłodniczych z dwiema sprężarkami (DWDC) Główne komponenty można wymontowywać i naprawiać bez konieczności wyłączania urządzenia, gdyż agregat chłodniczy ma dwa zespoły komponentów (sprężarek, układów smarujących, systemów sterujących i rozruszników) (DWDC) Odciążenie do 5% (DWSC) lub 10% (DWDC) pełnego obciążenia poprawia stabilność temperatury wody lodowej i jest mniej szkodliwe dla pracy cyklicznej sprężarek Jednostopniowa sprężarka odśrodkowa (DWSC) DWSC-DWDC MicroTech II Tylko chłodzenie DWDC/DWSC DWDC DWSC Wydajność Min. kw chłodnicza Maks. kw Sprężarka Typ Jednostopniowa sprężarka odśrodkowa Czynnik chłodniczy Typ/GWP R-134a / Ilość kg TCO 2 Eq * Bez certyfikatu Eurovent

106 Opcje - Agregaty chłodnicze Opcje - małe agregaty chłodnicze Zintegrowany moduł hydrauliczny LWE Elektryczne Seria agregatów chłodniczych Pojedyncza pompa Wysoki poziom glikolu Niski poziom glikolu Taśma grzewcza parownika OPSP OPZH OPZL OP10 EWAQ-ADVP STD STD EWYQ-ADVP STD STD EWAQ-ACV3 STD STD EWAQ-ACW1 STD STD EWYQ-ACV3 STD STD EWYQ-ACW1 STD STD EWWP-KBW1N Opcja Opcja EWLP-KBW1N Opcja Opcja (1) Niemożliwa kombinacja opcji: OPZH+OPZL Opcje - średnie i duże agregaty chłodnicze (Część 1) Opis (1) Opcja 08 obejmuje opcję 29 i opcję (2) Opcja 99(a) obejmuje funkcję Zabezpieczenie przed przeciążeniem wentylatora - (3) Instalacja rurowa pomiędzy zbiornikiem wewnętrznym i jednostką nie jest dołączona. Zasilanie elektryczne grzałki musi być doprowadzone ze źródła zewnętrznego- (4) Zamówienie sprężarki sterowanej inwerterowo będzie mieć wpływ na termin dostawy: prosimy kontaktować się z fabryką - (5) Będzie to mieć wpływ na sprawność jednostki, prosimy zwrócić się do fabryki w celu uzyskania informacji. Kiedy wybierze się rury skraplacza CU-Ni 90-10, konieczne jest zamówienie opcji 26 - (6) System dźwiękochłonny - obudowa sprężarki - (7) Obudowa sprężarki - (8) Szafa dźwiękochłonna zostanie dostarczona niezmontowana, w oddzielnym zestawie. Dla zapewnienia lepszych parametrów działania, szafa będzie typu integralnego (mieszcząca cały agregat chłodniczy, a nie tylko sprężarki). Dostawa nie obejmuje zespołu szafy (9) Wymagany jest specjalny środek transportu (ciężarówka z otwartą skrzynią ładunkową, kiedy została wybrana opcja 01) dla następujących modeli: EWWDC12I-SS - EWWDC18I-SS (10) Kiedy została wybrana opcja 01, załadunek i rozładunek przy użyciu wózka widłowego nie jest dozwolony, dla następujących modeli: EWWDC12I-SS - EWWDC18I-SS - (11) Wymagany jest specjalny środek transportu (ciężarówka z otwartą skrzynią ładunkową) dla następujących modeli: EWLDC10I-SS - EWLDC17I-SS lub EWWQC11B-SS - EWWQC20B-SS lub EWWQC10B-XS, EWWQC12B-XS - EWWQC21B-XS - (12) Załadunek i rozładunek przy użyciu wózka widłowego nie jest dozwolony, dla następujących modeli: EWLDC10I-SS - EWLDC17I-SS lub EWWQC11B-SS - EWWQC20B-SS lub EWWQC10B-XS, EWWQC12B-XS - EWWQC21B-XS - (13) STD tylko dla urządzeń z jednym obiegiem (14) STD tylko dla wersji o efektywności premium i wysokiej - (15) Opcja 07a zawiera opcję 33 (izolacja skraplacza 20 mm) - (16) Opcja 111 zawiera opcję 07a (wersja pompa ciepła, z trybem z dwiema wartościami zadanymi) i opcja 33 (izolacja skraplacza 20 mm) CF = Kontaktować się z fabryką - STD = Standard - SO = Podać w zamówieniu - NC = Bez dodatkowych kosztów Kod EWAQ~BAW EWYQ~BAW EWAQ-G- EWYQ-G- EWAQ-E-XS EWAQ-F-SS/XS EWAQ-E-XL/XR EWAQ-F-SL/SR/ EWYQ-F-XS EWYQ-F-XL EWYQ-F-XR EWAD-E- EWAD-D-SS EWAD-D-SL EWAD-D-SR EWAD-D-SX EWAD-D-XS EWAD-D-XR XL/XR Całkowity odzysk ciepła 01 Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Całkowity odzysk ciepła (1 obwód) 02 Opcja Opcja Opcja Opcja Opcja Opcja Częściowy odzysk ciepła 03 Opcja Opcja Opcja Opcja CF CF CF Opcja Opcja Opcja Opcja Opcja Opcja Opcja Rozrusznik bezpośredni (DOL) 04 STD STD STD STD STD STD STD Rozrusznik sprężarki WyeDelta (YD) 05 STD STD STD STD STD STD STD Łagodny rozruch 06 Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Wersja pompy ciepła 07 Wersja pompy ciepła (w tym tryb z dwiema wartościami zadanymi) 07a (15) Wersja glikolowa -8 C 08 (1) Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Podwójna wartość zadana 10 STD STD STD STD STD STD STD STD STD STD STD STD STD STD Termiczne zabezpieczenie przeciążeniowe sprężarki 11 Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Przekaźniki termiczne wentylatorów 12 Monitor fazy 13 Opcja Opcja STD STD STD STD STD STD STD Rozrusznik sprężarki z inwerterem 14 Sterowanie przepięciem/zbyt niskim napięciem 15 Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Miernik energii 16 Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Miernik energii (z limitem prądu) 16a Kondensatory do korekty współczynnika mocy 17 Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Przekaźnik pomocniczy 18 Ograniczenie natężenia prądu 19 Opcja Opcja Opcja Opcja Opcja Opcja Opcja Zestaw victaulic do parownika 20 STD STD STD STD STD STD STD STD STD STD STD Zestaw połączenia kołnierzowego parownika 21 Opcja Opcja Opcja Opcja Wykonanie parownika "Marine" Victaulic (2-pasowy) 22 Wykonanie parownika "Marine" Victaulic (1-pasowy) 22a Wykonanie parownika "Marine" Victaulic (3-pasowy) 23 Wykonanie parownika "Marine" Kołnierzowy (2-pasowy) 24 Wykonanie parownika "Marine" Kołnierzowy (1-pasowy) 24a Wykonanie parownika "Marine" Kołnierzowy (3-pasowy) 25 Zestaw podwójnych kołnierzy do skraplacza 26 Ciśnienie projektowe po stronie wodnej parownika (10 barów) 27 STD STD STD STD STD STD Ciśnienie projektowe po stronie wodnej parownika (16 barów) 28 Izolacja 20 mm parownika 29 STD STD STD STD STD STD STD Opcja Opcja STD STD Opcja Opcja Opcja Wentylatory osiowe (spręż 100 Pa) 30 McQuiet 31 Wentylatory osiowe (spręż 250 Pa) 32 CF CF CF CF CF CF CF Izolacja 20 mm skraplacza 33 Tryb cichej pracy wentylatora 34 Urządzenie sterujące prędkością wentylatorów (z odcięciem fazy) 35 Zestaw victaulic do skraplacza 36 Zestaw połączenia kołnierzowego skraplacza 37 Wykonanie skraplacza "Marine" Victaulic (2-pasowy) 38 Wykonanie skraplacza "Marine" Victaulic (1-pasowy) 38a Wykonanie skraplacza "Marine" Victaulic (3-pasowy) 39 Wykonanie skraplacza "Marine" Kołnierzowy (2-pasowy) 40 Wykonanie skraplacza "Marine" Kołnierzowy (1-pasowy) 40a Wykonanie skraplacza "Marine" Kołnierzowy (3-pasowy) 41 Speedtrol (urządzenie sterujące prędkością wentylatorów - WŁĄCZENIE/WYŁĄCZENIE - do 18 C) 42 Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Speedtrol (urządzenie sterujące prędkością wentylatorów - WŁĄCZENIE/WYŁĄCZENIE - do 10 C w trybie chłodzenia) 42a Opcja Opcja Osłony wężownicy skraplacza 43 Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Osłony obszaru parownika 44 Opcja Opcja Opcja Opcja Opcja Wężownica skraplacza, miedź-miedź 45 Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Wężownica skraplacza, miedź-miedź-cyna 46 Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Ciśnienie projektowe po stronie wodnej skraplacza (16 barów) 47 Ciśnienie projektowe po stronie wodnej skraplacza (10 barów) 47a Wężownica z żeberkami powlekana aluminium 49 STD Opcja Opcja STD STD STD Opcja Opcja Opcja Opcja Opcja Opcja Opcja Rury skraplacza miedź-nikiel Skraplacz 1-biegowy (ΔT 4-8 C) 51 Skraplacz 2-biegowy (ΔT 4-8 C) 52 Skraplacz 2-biegowy (ΔT 9-15 C) 53 Skraplacz 4-biegowy 54 Przełącznik różnicowy ciśnienia wody na skraplaczu 55 Przełącznik różnicowy ciśnienia wody na parowniku 56 STD STD Grzałka elektryczna parownika 57 Opcja STD STD STD STD STD STD STD STD STD STD STD STD STD STD Przełącznik przepływu parownika 58 Opcja Opcja STD STD STD STD STD Opcja Opcja Opcja Opcja Opcja Opcja Opcja Przełącznik przepływu skraplacza 59 Elektroniczny zawór rozprężny 60 STD STD STD STD STD STD STD STD STD STD STD STD STD STD Zawór odcinający na linii tłoczenia 61 Opcja Opcja Opcja Opcja Opcja STD STD STD STD STD STD STD Zawór odcinający na linii ssania 62 Opcja Opcja Opcja Opcja Opcja STD STD STD STD STD STD STD

107 Opcje - Agregaty chłodnicze Opcje - średnie i duże agregaty chłodnicze (Część 1) EWAD- D-HS EWAD-C- EWAD-CZ EWAD-TZ EWAD-TZ B EWAQ-GZ EWAD-CF EWYD-BZSS EWYD-BZSL ERAD-E- EWWQ-B- EWWD- J-SS EWWD-G- EWWD- I-SS EWWD- I-XS EWWD- H-XS EWWD-VZ EWLD-J-SS EWLD-G-SS EWLD-I-SS EWWD- FZXS Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja STD STD STD STD STD STD STD STD STD STD STD STD STD Opcja Opcja Opcja Opcja Opcja Opcja (4) Opcja Opcja Opcja Opcja Opcja (4) Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja NCSO Opcja Opcja Opcja Opcja STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD Opcja Opcja STD STD STD Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja STD Opcja Opcja STD STD STD STD STD Opcja STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD Opcja Opcja Opcja STD STD Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja STD Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD Opcja Opcja Opcja Opcja STD Opcja CF Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD Opcja Opcja Opcja STD Opcja Opcja Opcja STD STD STD Opcja Opcja STD Opcja Opcja CF Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja STD Opcja Opcja Opcja STD STD STD Opcja Opcja CF Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja STD STD STD STD STD STD STD STD Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja (5) Opcja (5) Opcja (5) Opcja (5) Opcja (5) Opcja Opcja (5) Opcja (5) STD STD NCSO STD STD STD STD STD STD NCSO NCSO Opcja STD STD STD Opcja STD STD STD STD STD STD STD STD STD STD Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja STD Opcja Opcja Opcja Opcja Opcja STD Opcja Opcja Opcja Opcja Opcja Opcja STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD Opcja STD STD STD STD Opcja STD STD Opcja Opcja STD Opcja STD STD Opcja STD Opcja STD STD STD Opcja Opcja STD STD STD Opcja STD STD Opcja Opcja Opcja Opcja STD STD Opcja Opcja

108 Opcje - średnie i duże agregaty chłodnicze (Część 2) Opis Kod EWAQ~BAW EWAQ-E-XS EWAQ-E-XL/XR EWAQ-G- EWYQ-G- EWAQ-F-SL/ EWYQ-F-XS EWYQ-F-XL EWYQ-F-XR EWYQ~BAW EWAQ-F-SS/XS XR/XL/XR EWAD-E- EWAD-D-SS EWAD-D-SL EWAD-D-SR EWAD-D-SX EWAD-D-XS EWAD-D-XR Manometry po stronie wysokiego ciśnienia 63 Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Manometry po stronie niskiego ciśnienia 64 Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Czujnik temperatury otoczenia na zewnątrz i reset nastawy 67 STD STD STD STD STD STD STD STD STD STD STD STD STD STD Licznik godzin pracy 68 STD STD STD STD STD STD STD STD STD STD STD STD STD STD Stycznik usterek ogólnych 69 STD STD STD STD STD STD STD STD STD STD STD STD STD STD Zestaw kontenerowy 71 Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Gumowe zamocowania antywibracyjne 75 Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Obudowa dźwiękochłonna 76 Obudowa dźwiękochłonna (integralna) 76-a Obudowa dźwiękochłonna (sprężarka) 76-b Amortyzatory sprężynowe antywibracyjne 77 Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Pojedyncza pompa odśrodkowa (mała wysokość podnoszenia) 78 Opcja Opcja Opcja Opcja Pojedyncza pompa odśrodkowa SPK1 78-a Opcja Opcja Opcja Opcja Opcja Opcja Opcja Pojedyncza pompa odśrodkowa SPK2 78-b Opcja Opcja Opcja Opcja Opcja Opcja Opcja Pojedyncza pompa odśrodkowa SPK3 78-c Opcja Opcja Opcja Opcja Opcja Opcja Opcja Pojedyncza pompa odśrodkowa SPK4 78-d Opcja Opcja Opcja Opcja Opcja Opcja Opcja Pojedyncza pompa odśrodkowa SPK5 78-e Opcja Opcja Opcja Pojedyncza pompa odśrodkowa SPK6 78-f Opcja Opcja Opcja Pojedyncza pompa odśrodkowa SPK7 78-g Opcja Opcja Opcja Pojedyncza pompa odśrodkowa SPK8 78-h Opcja Opcja Opcja Pojedyncza pompa odśrodkowa SPK9 78-i Opcja Pojedyncza pompa odśrodkowa SPK10 78-j Opcja Pojedyncza pompa odśrodkowa SPK1a 78-l Opcja Opcja Opcja Pojedyncza pompa odśrodkowa SPK1b 78-m Opcja Opcja Opcja Pojedyncza pompa odśrodkowa SPK1c 78-n Opcja Opcja Opcja Pojedyncza pompa odśrodkowa (duża wysokość podnoszenia) 79 Opcja Opcja Opcja Opcja Dwie pompy odśrodkowe (mała wysokość podnoszenia) 80 Opcja Opcja Dwie pompy odśrodkowe DPK1 80-a Opcja Opcja Dwie pompy odśrodkowe DPK2 80-b Opcja Opcja Dwie pompy odśrodkowe DPK3 80-c Opcja Opcja Dwie pompy odśrodkowe DPK4 80-d Opcja Opcja Dwie pompy odśrodkowe DPK5 80-e Opcja Opcja Opcja Dwie pompy odśrodkowe DPK6 80-f Opcja Opcja Opcja Dwie pompy odśrodkowe DPK7 80-g Opcja Opcja Opcja Dwie pompy odśrodkowe DPK8 80-h Opcja Opcja Opcja Dwie pompy odśrodkowe (duża wysokość podnoszenia) 81 Opcja Opcja Test w obecności klienta 82 Zewnętrzny zbiornik bez obudowy (500 l) 83 (3) Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Zewnętrzny zbiornik bez obudowy (1.000 l) 84 (3) Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Zewnętrzny zbiornik (500 L) z OBUDOWĄ RAL Zewnętrzny zbiornik (1.000 L) z OBUDOWĄ RAL Zewnętrzny zbiornik z obudową (500 l) 87 (3) Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Zewnętrzny zbiornik z obudową (1.000 l) 88 (3) Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Test akustyczny 89 Reset nastawy, Żądanie ograniczenia i Alarm z zewnętrznego urządzenia 90 Opcja Opcja Opcja Opcja Opcja STD STD STD STD STD STD STD Podwójny zawór bezpieczeństwa z rozdzielaczem 91 Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja SPRĘŻARKA PW - URUCHOMIENIE PART WINDING 92 Zestaw niskotemperaturowy dla 1 obwodu 93 Zestaw niskotemperaturowy dla 2 obwodów 94 Wyłączniki sprężarek 95 Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Wyłączniki wentylatorów 96 Opcja Opcja Opcja Opcja Opcja Opcja STD STD STD STD STD STD STD Wyłącznik główny na drzwiach 97 STD STD STD STD STD STD STD STD STD STD STD STD STD STD Wyłącznik awaryjny 98 Regulacja prędkości wentylatorów (+ tryb cichej pracy wentylatorów) 99 (2) Opcja Opcja Opcja Opcja Opcja Opcja STD Opcja Opcja Regulacja prędkości wentylatorów (inwerterowa) 99a (2) Opcja Opcja STD Jednostka do odzysku czynnika chłodniczego 100 Przyłącza wody po prawej stronie parownika 101 SO SO SO SO SO SO Przekaźnik doziemienia 102 Opcja Opcja Opcja Opcja Opcja Parownik 1-biegowy 103 Parownik 2-biegowy 103a Parownik 3-biegowy 103b Zestaw podwójnego połączenia kołnierzowego parownika 104 Odbiornik cieczy 105 Przyłącza wody po prawej stronie parownika 106 Szybki restart 110 Zestaw wysokotemperaturowy 111 Zestaw transportowy 112 Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Optymalne chłodzenie - Free-cooling (regulacja wentylatorów VFD) 113-a Optymalne chłodzenie - Free-cooling (wentylatory Wł./Wył.) 113-b Zestaw skandynawski 114 Opcja Opcja Opcja Opcja Filtr wody 115 Opcja Opcja STD STD STD STD STD Panele zabezpieczające wężownice skraplaczy 116 Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Pokrycie Blygold wężownic 117 Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Zestaw inwertera do pompy (SPK1-SPK6) 120a Zestaw inwertera do pompy (SPK7-SPK10) 120b Zestaw inwertera do pomp (DPK2-DPK6) 120c Zestaw inwertera do pomp (DPK7-DPK10) 120d Zestaw inwertera do 1 pompy odś. o małej wysokości podnoszenia 120e Zestaw inwertera do 1 pompy odś. o dużej wysokości podnoszenia 120f Zestaw inwertera do 2 pomp odś. o małej wysokości podnoszenia 120g Zestaw inwertera do 2 pomp odś. o dużej wysokości podnoszenia 120h Wykrywanie wycieku czynnika chłodniczego 121 Zawór odcinający na linii tłoczenia i ssania 126 Opcja Opcja Manometry po stronie wysokiego i niskiego ciśnienia 127 Opcja Opcja Nadrz./Podrz. 128 STD STD STD STD STD STD STD Jedna pompa odśrodkowa (mała wysokość podnoszenia) + zbiornik 134 Opcja Opcja Jedna pompa odśrodkowa (duża wysokość podnoszenia) + zbiornik 135 Opcja Opcja Dwie pompy odśrodkowe (mała wysokość podnoszenia) + zbiornik 136 Opcja Opcja Dwie pompy odśrodkowe (duża wysokość podnoszenia) + zbiornik 137 Opcja Opcja Osłony wężownicy 138 Opcja Opcja Wężownice z mikrokanałem E-coating 139 Opcja Osłony agregatu (do przykrycia dostępu do urządzenia) 140 Panele boczne na końcach wężownicy 141 Zestaw do wysokich temp. zew. (praca w 46 C) 142 Główny przepływ zmienny 143 Przetwornik różnicy ciśnień (przewożony luzem) 144 Wentylatory silnika EC 145 Izolacja termiczna sprężarki 146 Panel elektryczny knock-down 147 Przełącznik automatycznego przejścia (wolnostojący) 149 Inwerter zgodny z EN klasa C2 150 Podkładki gumowe 152 Niebieskie pokrycie

109 Opcje - średnie i duże agregaty chłodnicze (Część 2) EWAD- EWWD- EWWD EWAD-C- EWAD-CZ EWAD-TZ EWAD-TZ B EWAQ-GZ EWAD-CF EWYD-BZSS EWYD-BZSL ERAD-E- EWWQ-B- EWWD-J-SS EWWD-G- EWWD-I-SS EWWD-I-XS EWWD-VZ EWLD-J-SS EWLD-G-SS EWLD-I-SS D-HS H-XS -FZXS Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja (11) Opcja Opcja Opcja (9) Opcja Opcja Opcja Opcja Opcja Opcja (11) Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja (8) Opcja (8) Opcja (8) Opcja (8) Opcja (8) Opcja (8) Opcja (6) Opcja (7) Opcja Opcja (6) Opcja (7) Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja STD STD STD STD STD Opcja STD Opcja Opcja STD STD STD STD STD STD STD STD STD STD STD STD Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja STD STD Opcja Opcja Opcja STD Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD Opcja Opcja Opcja STD Opcja STD Opcja Opcja Opcja CF CF SO SO SO Opcja Opcja SO Opcja SO Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja NCSO Opcja NCSO STD STD STD Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja (12) Opcja Opcja Opcja (10) Opcja Opcja Opcja Opcja Opcja Opcja (12) Opcja Opcja Opcja STD Opcja Opcja STD STD Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja STD STD STD Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja

110 Akcesoria - agregaty chłodnicze Panele sterowania EKDSSP*** (a) Szeregowy panel sekwencyjny EKDSSP-S*** Szeregowy panel sekwencyjny (Siemens) EKDDSP Cyfrowy panel sekwencyjny EKPWPRO System monitorujący PlantWatchPRO EKPWPROM System monitorujący PlantWatchPRO (z modemem i serwerem sieci) Karty szeregowe i moduły komunikacyjne EKAC200J Karta szeregowa RS485/Modbus EKACBAC Karta Ethernet BACnet EKACLONP Karta szeregowa LON FTT 10 EKACRS232 Karta szeregowa RS232 interfejs z modemem (tylko jedna jednostka) EKACWEB karta serwera sieci EKACBACMSTP Karta szeregowa BACnet MSTP EKACBACCERT Karta szeregowa BACnet wstępnie załadowana (odśrodkowe agregaty chłodnicze) EKACMSTPCERT Karta szeregowa BACnet wstępnie załadowana MSTP (odśrodkowe agregaty chłodnicze) EKMBDXA7V1 Interfejs ModBus DIII EKCM200J Moduł komunikacyjny ModBus RTU EKCMLON Moduł komunikacyjny LON EKCMBACMSTP Moduł komunikacyjny BACnet/MSTP EKCMBACIP Moduł komunikacyjny BACnet/IP EWA/YQ-BA SEHVX+SERHQ EWAQ~BA EWYQ~BA EWAQ-E- EWA/YQ-F- EWYD~BZ EWAQ~GZ Agregaty chłodnicze chłodzone powietrzem EWAD~D- EWAD~C- EWAD~CZ EWAD~E- ERAD~E- EWAQ-E- EWA/YQ-F- EWYD~BZ EWAQ~GZ Agregaty chłodnicze chłodzone powietrzem EWAD~D- EWAD~C- EWAD~CZ Inne systemy i wyposażenie dodatkowe EKCON Konwerter RS485 do RS232 EKCONUSB Konwerter RS485 do USB EKMODEM Modem stały EKGSMOD Modem GSM EKRUPCJ Zestaw zdalnego wyświetlacza EKRUPCS Lokalny/zdalny wyświetlacz HMI EKPWPROEXT Moduł rozszerzenia we/wy PlantWatchPro do kabli i przeróbek EKGWWEB Bramka internetowa (Ethernet LAN SNMP) EKGWMODEM Bramka dla modemu EKAC10C (c) Karta adresowa do podłączenia do BMS lub zdalnego interfejsu użytkownika EKRUMCA (b) Zdalny zainstalowany interfejs użytkownika EHMC* Moduł hydrauliczny EKLS1 Zestaw niskiego poziomu głośności - wersja 014 EKLS2 Zestaw niskiego poziomu głośności - wersja ECB2MUAW Zestaw sterownika (dla jednostek modułowych) ECB3MUAW Zestaw sterownika (dla jednostek modułowych) EKRP1AHT PCB cyfrowego wejścia/wyjścia EKRUAHTB Zdalny interfejs użytkownika DTA104A62 Zewnętrzny adapter sterowania BHGP26A1 Zestaw cyfrowego manometru RTD-W Integracja z BMS EKCC8-W Uniwersalny sterownik centralny EWAQ~BA EWYQ~BA EWAD~E- ERAD~E- EWAQ-E- EWA/YQ-F- Uwagi: (a) Szeregowy panel sekwencyjny działa w trybie tylko chłodzenie z gamami EWYD~BZ i EWYQ~F (b) Aby zainstalować EKRUMCA -> trzeba zainstalować EKAC10C (c) EKAC10C pozwala na bezpośrednie podłączenie do systemu BMS MODBUS EWYD~BZ EWAQ~GZ Agregaty chłodnicze chłodzone powietrzem EWAD~E- ERAD~E- EWAD~D- EWAD~C- EWAD~CZ

111 EWAD~CF EWAD~TZ(B) EWWP~KBW1N EWLP~KBW1N EW_Q-G- EW_Q-L- EWWD~G- EWLD~G- Agregaty chłodnicze chłodzone wodą EWWD~I- EWLD~I- EWWD~J- EWLD~J- Akcesoria - agregaty chłodnicze Odśrodkowe EWWQ~B- EWWD~H- EWWD-VZ DWSC i DWDC EWWD~FZ EWAD~CF EWAD~TZ(B) EWWP~KBW1N EWLP~KBW1N EW_Q-G- EW_Q-L- EWWD~G- EWLD~G- Agregaty chłodnicze chłodzone wodą EWWD~I- EWLD~I- EWWD~J- EWLD~J- Odśrodkowe EWWQ~B- EWWD~H- EWWD-VZ DWSC i DWDC EWWD~FZ EWAD~CF EWAD~TZ(B) EWWP~KBW1N EWLP~KBW1N EW_Q-G- EW_Q-L- EWWD~G- EWLD~G- Agregaty chłodnicze chłodzone wodą EWWD~I- EWLD~I- EWWD~J- EWLD~J- Odśrodkowe EWWQ~B- EWWD~H- EWWD-VZ DWSC i DWDC EWWD~FZ

112 Klimakonwektory to wysoce skuteczne urządzenia umożliwiające połączenie agregatów chłodniczych, pompy ciepła i kotłów grzewczych w wydajny, cichy system klimatyzacji. Te jednostki stanowią skuteczne rozwiązanie zapewniające uzyskanie idealnego komfortu zarówno w aplikacjach komercyjnych jak i mieszkaniowych. Daikin oferuje szeroką gamę klimakonwektorów zarówno do zabudowy jak i w obudowie widocznej w pomieszczeniu. Jedynym ruchomym elementem w klimakonwektorach jest wentylator, sprawiając, że jednostki te idealnie nadają się do stosowania w biurach, hotelach i domach. Celem jest uzyskanie rozwiązania, odpowiedniego zarówno pod względem technicznym jak i estetycznym

113 Klimakonwektory NOWOŚĆ Dlaczego klimakonwektory Daikin? 112 Przegląd produktów 114 Kaseta z nawiewem obwodowym 116 FWC-BT/BF 116 Kaseta międzystropowa z 4-kierunkowym nawiewem 117 FWG-AT/AF 117 FWF-BT/BF 118 FWF-CT 119 Jednostki przypodłogowe 120 FWZ-AT/AF 120 FWV-DAT/DAF 121 Jednostki Flexi 122 FWR-AT/AF 122 FWL-DAT/DAF 123 FWS-AT/AF 124 FWM-DAT/DAF 125 Jednostki naścienne 126 FWT-CT 126 Jednostki kanałowe 127 FWE-CT/CF niski ESP 127 FWP-AT średni ESP 128 FWB-BT średni ESP 129 FWN-AT/AF średni ESP 130 FWD-AT/AF wysoki ESP 131 Opcje i akcesoria

114 STRONY ARGUMENTACJI Klimakonwektory z silnikiem bezszczotkowym Ponieważ coraz więcej budynków poddaje się renowacji, potrzeba zapewnienia wysokiej jakości powietrza w pomieszczeniach w sposób efektywny i oszczędny bez konieczności dokonywania radykalnych zmian w instalacji całego systemu HVAC sprawiła, że technologia klimakonwektorów stała się oczywistym wyborem. Daikin oferuje pełną gamę estetycznie wyglądających klimakonwektorów z zaawansowanymi sterownikami, które w sposób niezawodny dostarczają znakomite poziomy komfortu. A dzięki wykorzystaniu udoskonalonej gamy zaawansowanych silników wentylatora na prąd stały, jesteśmy w stanie zaoferować elastyczność i równocześnie utrzymać bardzo niskie poziomy głośności. Dlaczego klimakonwektory Daikin? Nowa gama bezszczotkowych silników na prąd stały potwierdzają zaangażowanie firmy Daikin w opracowaniu klimakonwektorów o wysokiej efektywności, które pomagają obniżyć zużycie energii bez uszczerbku dla niezawodności i sprawności. Wysoka jakość jest dla nas bardzo ważna i mamy przyjemność oferować rozwiązania wykorzystujące zaawansowaną technologię, ukierunkowaną na potrzeby. Korzyści dla instalatorów Ograniczona liczba wielkości: wymagana mniejsza przestrzeń magazynowa Modułowe konstrukcje do wielu konfiguracji Prosta integracja z systemem BMS poprzez protokół Modbus Korzyści dla projektantów Najlepsze rozwiązanie na rynku zapewniające najwyższą efektywność, najwyższy komfort i najniższy poziom głośności Elastyczność produktu: szeroki wybór opcji, akcesoriów i elementów sterowania Korzyści dla użytkowników końcowych Wysoki poziom komfortu Do 70% oszczędności na kosztach eksploatacji dzięki silnikowi wentylatora BLDC Sterownik z programatorem tygodniowym pracy Sterownik FWECSA spełnia wszystkie wymagania klienta w zakresie zarządzania FCU

115 Oprogramowanie do klimakonwektorów Wybierz jednostkę korzystając z naszego oprogramowania doboru Narzędzie doboru działa w oparciu o wprowadzone przez użytkownika warunki dla trybu chłodzenia i/lub ogrzewania. Można wydrukować szczegółowy raport ze specyfikacjami technicznymi oraz schematem okablowania. Pobierz oprogramowanie z portalu biznesowego. Dobór klimakonwektora jest dostępny w wyszukiwarce oprogramowania. Narzędzie do obliczania okresu zwrotu Sprawdź szybko oszczędności na kosztach energii, jakie uzyskasz dzięki nowej technologii silnika BLDC w porównaniu do technologii silnika AC za pomocą naszego narzędzia do obliczania okresu zwrotu. Narzędzie można pobrać z naszego portalu biznesowego. Wyszukaj: Narzędzie do obliczania okresu zwrotu BLDC Silniki wentylatora BLDC - Wideo Dowiedz się więcej i korzyściach stosowania silników wentylatorów BLDC w klimakonwektorach: Sprawdź DaikinEurope Korzyści, jakie gwarantuje technologia inwertera bezszczotkowa w klimakonwektorach: Wyższa sprawność w porównaniu do silnika na prąd zmienny Zużycie energii obniżone aż o 70% Brak wydzielania ciepła Brak strat mocy Wyższa efektywność w porównaniu do silników na prąd zmienny w osiąganiu wartości zadanej Wysoki poziom komfortu Mniejsze wahania temperatury powietrza i wilgotności względnej Stały poziom mocy wyjściowej Bezstopniowa zmiana prędkości obrotowej umożliwia płynną zmianę przepływu powietrza Dokładniejsza regulacja dla osiągnięcia wartości zadanej Niskie poziomy hałasu Niższa minimalna prędkość obrotowa Brak sekwencji start-stop Bezstopniowa zmiana przepływu wyjściowego powietrza Wysoki poziom elastyczności Wiele konfiguracji: jednostki kasetonowe, jednostki przypodłogowe, jednostki typu flexi z obudową lub bez obudowy oraz jednostki kanałowe Szeroki zakres wydajności dla ogrzewania i chłodzenia Różne topologie instalacji rurowych i zaworów FWN-AT/AF FWG-AT/AF FWR-AT/AF FWS-AT/AF FWC-BT/BF FWP-AT FWZ-AT/AF

116 Klimakonwektory Przegląd produktów Typ Kaseta z nawiewem obwodowym Model Kaseta z nawiewem obwodowym - Kaseta 900 x Nawiew powietrza o zakresie 360 zapewnia równomierny przepływ powietrza - Zintegrowany wlot świeżego powietrza - Prosta instalacja w narożnikach - Pompka skroplin o wysokości podnoszenia 850 mm w standardzie Nazwa produktu FWC-BT/BF Typ silnika wentylatora BLDC Wydajność Chłodzenie: 4,0-8,7 kw Ogrzewanie: 5,5-12,1 kw Kaseta międzystropowa z 4-kierunkowym nawiewem - Kaseta 900 x Wysoka efektywność, ciągła regulacja przepływu powietrza oraz modulacja prędkości wentylatora - Obniżone poziomy głośności - Prosta instalacja i konserwacja FWG-AT/AF BLDC Chłodzenie: 2,0~ 11,75 kw Ogrzewanie: 3,3~ 15,65 kw Kaseta międzystropowa z 4-kierunkowym nawiewem Kaseta międzystropowa z 4-kierunkowym nawiewem - Kaseta 600 x Zintegrowany wlot świeżego powietrza - Automatyczny nawiew w kierunku poziomym - Prosta instalacja w narożnikach - Pompka skroplin o wysokości podnoszenia 750 mm w standardzie FWF-BT/BF AC Chłodzenie: 1,4-5,2 kw Ogrzewanie: 2,3-6,7 kw Kaseta międzystropowa z 4-kierunkowym nawiewem - Kaseta 600 x Prosta instalacja i konserwacja - Wysoka moc przepływu powietrza - Pompka skroplin o wysokości podnoszenia 700 mm w standardzie FWF-CT AC Chłodzenie: 1,91-4,54 kw Ogrzewanie: 2,64-5,28 kw Jednostki przypodłogowe Jednostka przypodłogowa - Do instalacji w pionie - Ciągła regulacja przepływu powietrza oraz modulacja prędkości wentylatora - Zużycie energii obniżone aż o 70% - Niskie poziomy głośności Jednostka przypodłogowa - Do instalacji kanałowej w poziomie lub w pionie - Izolowane pakiety zaworów, nie jest potrzebna dodatkowa taca do skroplin - Złącza fast-on dla opcji elektrycznych: nie są potrzebne narzędzia - Prosta konserwacja FWZ-AT/AF FWV-DAT/DAF BLDC AC Chłodzenie: 2,64-10,08 kw Ogrzewanie: 2,46-11,18 kw Chłodzenie: 1,46-8,02 kw Ogrzewanie: 1,90-10,03 kw Jednostka typu Flexi - Do instalacji w poziomie lub w pionie - Ciągła regulacja przepływu powietrza oraz modulacja prędkości wentylatora - Zużycie energii obniżone aż o 70% - Niskie poziomy głośności FWR-AT/AF BLDC Chłodzenie: 2,64-10,08 kw Ogrzewanie: 2,46-11,18 kw Jednostki Flexi Jednostka typu Flexi - Do instalacji kanałowej w poziomie lub w pionie - Izolowane pakiety zaworów, nie jest potrzebna dodatkowa taca do skroplin - Złącza fast-on dla opcji elektrycznych: nie są potrzebne narzędzia - Prosta konserwacja Jednostka Flexi - Do instalacji kanałowej w poziomie lub w pionie - Ciągła regulacja przepływu powietrza oraz modulacja prędkości wentylatora - Zużycie energii obniżone aż o 70% - Niskie poziomy głośności FWL-DAT/DAF FWS-AT/AF AC BLDC Chłodzenie: 1,46-8,02 kw Ogrzewanie: 1,90-10,03 kw Chłodzenie: 2,64-10,08 kw Ogrzewanie: 2,46-11,18 kw Jednostka Flexi - Do instalacji kanałowej w poziomie lub w pionie - Izolowane pakiety zaworów, nie jest potrzebna dodatkowa taca do skroplin - Złącza fast-on dla opcji elektrycznych: nie są potrzebne narzędzia - Prosta konserwacja FWM-DAT/DAF AC Chłodzenie: 1,46-8,02 kw Ogrzewanie: 1,90-10,03 kw Jednostka naścienna Jednostka naścienna - Obudowa o estetycznym wyglądzie - Optymalny rozkład powietrza - Prosta instalacja - Silnik wentylatora z 3 ustawieniami prędkości FWT-CT AC Chłodzenie: 2,43-5,28 kw Ogrzewanie: 3,22-7,33 kw Jednostka kanałowa o niskim ESP - Do instalacji kanałowej w poziomie - Dostępny wysoki spręż do 30 Pa - Prosta instalacja i konserwacja - Silnik wentylatora z 4 ustawieniami prędkości - Wysoka moc przepływu powietrza FWE-CT/CF AC Chłodzenie: 2,10-9,96 kw Ogrzewanie: 2,3-13,00 kw Jednostka kanałowa o średnim ESP - Do instalacji kanałowej w poziomie - Natychmiastowa regulacja do zmian temperatury i w wilgotności względnej - Dostępny wysoki spręż do 70 Pa - Niskie poziomy głośności FWP-AT BLDC Chłodzenie: 2,61-6,47 kw Ogrzewanie: 5,47-12,28 kw Jednostki kanałowe Jednostka kanałowa o średnim ESP - Do instalacji kanałowej w poziomie - Dostępny wysoki spręż do 60 Pa - Silnik elektryczny z 7 prędkościami (z zabezpieczeniem termicznym na uzwojeniach) - Prosta konserwacja FWB-BT AC Chłodzenie: 2,61-10,34 kw Ogrzewanie: 5,47-18,78 kw Jednostka kanałowa o średnim ESP - Do instalacji kanałowej w poziomie lub w pionie - Dostępny spręż do 70 Pa - Prosta konserwacja FWN-AT/AF BLDC Chłodzenie: 2,83-8,75 kw Ogrzewanie: 3,63-18,10 kw Jednostka kanałowa o wysokim ESP - Do instalacji kanałowej w poziomie lub w pionie - Dostępny spręż od 60 Pa do 145 Pa - Prosta konserwacja FWD-AT/AF AC Chłodzenie: 3,90-18,30 kw Ogrzewanie: 4,05-21,92 kw

117 Klasa wydajności

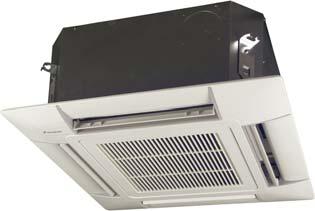

118 FWC-BT/BF Kaseta z nawiewem obwodowym Jednostka z bezszczotkowym silnikiem wentylatora na prąd stały do mocowania w suficie. Nawiew powietrza 360 Nawiew powietrza 360 zapewnia równomierny przepływ powietrza i rozkład temperatury Nowoczesny panel dekoracyjny w kolorze białym (RAL9010) Zintegrowany wlot świeżego powietrza w tym samym systemie zmniejsza koszty instalacji, ponieważ nie ma potrzeby instalowania dodatkowej wentylacji Wygodny poziomy wypływ powietrza gwarantuje pracę bez przeciągów i zapobiega zabrudzeniom sufitu Możliwość zamknięcia 1 lub 2 klap nawiewu powietrza ułatwia montaż w narożnikach BRC315D7 FWC-BT/BF BRC7E532F/533F Pompka skroplin w standardzie o wysokości podnoszenia 850 mm zwiększa elastyczność i szybkość instalacji Wydajność chłodnicza Wydajność grzewcza FWC-BT/BF rurowy 4-rurowy Wydajność Bardzo wysoki kw 5,8 6,8 7,7 8,7 5,8 6,6 7,6 8,7 całkowita Wysoki kw 5,0 5,6 6,3 7,2 4,9 5,6 6,3 7,2 Niski kw 4,1 4,7 4,9 5,7 4,0 4,6 4,8 5,7 Wydajność Bardzo wysoki kw 4,1 4,7 5,6 6,5 4,1 4,7 5,6 6,5 jawna Wysoki kw 3,4 4,0 4,5 5,3 3,4 3,9 4,4 5,2 Niski kw 2,8 3,3 3,5 4,1 2,7 3,2 3,4 4,0 2-rurowy Bardzo wysoki kw 8,0 8,9 10,6 12,1 - Wysoki kw 6,3 7,1 8,3 9,5 - Niski kw 5,5 5,9 6,9 7,8-4-rurowy Bardzo wysoki kw - 7,5 8,4 9,7 11,0 Wysoki kw - 6,2 6,8 7,8 8,8 Niski kw - 5,5 5,9 6,7 7,8 Pobór mocy Bardzo wysoki W Wysoki W Niski W Wymiary Jednostka Wysokość mm 288 Szerokość mm 840 Głębokość mm 840 Ciężar Jednostka kg Wentylator Typ Wentylator turbinowy Ilość 1 Natężenie przepł. Wysoki m³/h pow. Niski m³/h Poziom mocy Bardzo wysoki dba akustycznej Wysoki dba Poziom ciśnienia Bardzo wysoki dba akustycznego Wysoki dba Połączenia instalacji rurowej Skropliny Śr. zew. mm VP25 (śr. zew. 32/śr. wew. 25) Zasilanie Faza/Częstotliwość/Napięcie Hz/V 1~/50/ Systemy sterowania Zdalny sterownik bezprzewodowy BRC7E532F / BRC7E533F Sterownik przewodowy BRC315D7

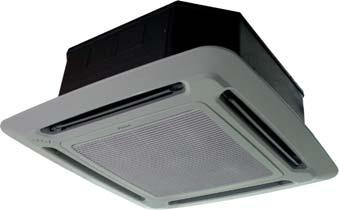

119 FWG-AT/AF Kaseta międzystropowa z 4-kierunkowym nawiewem Jednostka z bezszczotkowym silnikiem wentylatora na prąd stały do mocowania w suficie. Wysoka efektywność, ciągła regulacja przepływu powietrza oraz modulacja prędkości wentylatora Do 70% oszczędności energii dzięki technologii bezszczotkowego silnika na prąd stały w porównaniu do technologii tradycyjnej Natychmiastowa regulacja temperatury i wilgotności względnej Ciągła modulacja szybkości obrotowej wentylatora skutkuje obniżeniem poziomów głośności, w porównaniu z klimakonwektorami z silnikiem prądu przemiennego o stałej szybkości obrotowej Łatwy montaż i konserwacja BRC51A61 FWG-AT/AF Wydajność chłodnicza Wydajność grzewcza FWG-AT/AF rurowy 4-rurowy Wydajność Wysoki kw 5,90 8,80 11,75 4,40 7,20 9,00 całkowita Średnie kw 4,65 7,25 9,70 3,60 6,10 7,75 Niski kw 3,50 5,80 7,85 2,80 5,00 6,50 Ciche kw 2,40 4,55 6,15 2,00 3,90 5,20 Wydajność Wysoki kw 4,51 6,43 8,37 3,85 5,75 7,17 jawna Średnie kw 3,44 5,41 6,97 2,99 4,85 6,06 Niski kw 2,54 4,26 5,54 2,24 3,81 4,90 Ciche kw 1,71 3,22 4,27 1,56 2,91 3,89 2-rurowy Wysoki kw 7,10 11,20 13,70 - Niski kw 4,45 7,00 9,25 - Ciche kw 3,30 5,40 7,05-4-rurowy Wysoki kw - 7,65 11,20 15,65 Niski kw - 5,05 8,00 11,45 Ciche kw - 3,75 6,40 9,35 Wymiary Jednostka Wysokość mm Szerokość mm 820 Głębokość mm 820 Ciężar Jednostka kg Wymiennik ciepła Pojemność wodna l 1,36 1,97 2,35 1,36 1,97 2,35 Spadek ciśnienia Chłodzenie Wysoki kpa wody Ogrzewanie Wysoki kpa Wentylator Typ Wentylator turbinowy z napędem bezpośrednim Natężenie przepł. Wysoki m³/h pow. Niski m³/h Poziom mocy Wysoki dba akustycznej Ciche dba Poziom ciśnienia akustycznego Wysoki dba Połączenia instalacji rurowej Skropliny Śr. zew. mm 19,05 Zasilanie Faza/Częstotliwość/Napięcie Hz/V 1~/50/ Systemy sterowania Zdalny sterownik bezprzewodowy z panelem dekoracyjnym Sterownik przewodowy BRC51A

120 FWF-BT/BF Kaseta międzystropowa z 4-kierunkowym nawiewem Jednostka z silnikiem wentylatora na prąd zmienny do mocowania w suficie. Możliwość zamknięcia 1 lub 2 klap Nowoczesny panel dekoracyjny w kolorze białym (RAL9010) Kompaktowa obudowa umożliwia montaż jednostki w suficie podwieszanym oraz dopasowanie do standardowych modułów architektonicznych Wygodny poziomy wypływ powietrza gwarantuje pracę bez przeciągów i zapobiega zabrudzeniom sufitu Zintegrowany wlot świeżego powietrza w tym samym systemie zmniejsza koszty instalacji, ponieważ nie ma potrzeby instalowania dodatkowej wentylacji Pompka skroplin o wysokości podnoszenia 750 mm w standardzie BRC315D7 FWF-BT/BF BRC7E530/531 Wydajność chłodnicza Wydajność grzewcza FWF-BT/BF rurowy 4-rurowy Wydajność Bardzo wysoki kw 2,0 3,2 4,2 5,2 2,0 2,7 3,5 4,5 całkowita Wysoki kw 1,7 2,8 3,3 4,0 1,7 2,3 2,8 3,5 Niski kw 1,5 2,5 2,9 1,4 1,8 2,6 Wydajność Bardzo wysoki kw 1,5 2,0 2,8 3,5 1,5 1,7 2,4 3,3 jawna Wysoki kw 1,3 1,7 2,1 2,7 1,3 1,7 2,3 Niski kw 1,1 1,4 1,8 1,1 1,0 1,5 2-rurowy Bardzo wysoki kw 2,9 4,0 5,4 6,7 - Wysoki kw 2,6 3,4 4,1 5,3 - Niski kw 2,3 2,8 3,6-4-rurowy Bardzo wysoki kw - 3,9 3,8 4,9 6,1 Wysoki kw - 3,1 3,3 3,9 4,8 Niski kw - 2,3 2,8 3,5 Pobór mocy Bardzo wysoki W Wysoki W Niski W Wymiary Jednostka Wysokość mm 285 Szerokość mm 575 Głębokość mm 575 Ciężar Jednostka kg Wentylator Typ Wentylator turbinowy Ilość 1 Natężenie przepł. Wysoki m³/h pow. Niski m³/h Poziom mocy Bardzo wysoki dba akustycznej Wysoki dba Poziom ciśnienia Bardzo wysoki dba akustycznego Wysoki dba Połączenia instalacji rurowej Skropliny Śr. zew. mm VP20 (śr. zew. 26/śr. wew. 20) Zasilanie Faza/Częstotliwość/Napięcie Hz/V 1~/50/ Systemy sterowania Zdalny sterownik bezprzewodowy BRC7E530 / BRC7E531 Sterownik przewodowy BRC315D7

121 FWF-CT Kaseta międzystropowa z 4-kierunkowym nawiewem Jednostka z silnikiem wentylatora na prąd zmienny do mocowania w suficie 4 kierunkowy wylot powietrza i regulacja kierunku nawiewu Kompaktowa obudowa umożliwia montaż jednostki w suficie podwieszanym oraz dopasowanie do standardowych modułów architektonicznych Ssanie powietrza od spodu Łatwy montaż i konserwacja Wbudowana pompka skroplin wysokociśnieniowa o wysokości podnoszenia 700 mm Wentylatory odśrodkowe z podwójnym wlotem Wysoka moc przepływu powietrza Silnik wentylatora z 3 ustawieniami prędkości MERCA FWF-CT SRC-HPA FWF-CT rurowy Wydajność Wydajność Wysoki kw 2,49 4,10 4,54 chłodnicza całkowita Niski kw 1,91 2,78 3,37 Wydajność Wysoki kw 1,91 2,93 3,37 jawna Niski kw 1,49 1,88 2,43 Wydajność 2-rurowy Wysoki kw 3,52 4,69 5,28 grzewcza Niski kw 2,64 3,08 3,81 Pobór mocy Wysoki W Niski W Wymiary Jednostka Wysokość mm 250 Szerokość mm 570 Głębokość mm 570 Ciężar Jednostka kg Ciężar operacyjny kg Wentylator Typ Wentylator turbinowy z napędem bezpośrednim Ilość 1 Natężenie przepł. Wysoki m³/h pow. Niski m³/h Poziom mocy akustycznej Wysoki dba Poziom ciśnienia akustycznego Wysoki dba Połączenia instalacji rurowej Skropliny Śr. zew. mm 19,05 Połączenia wodne Stand. wymiennik ciepła cal 3/4 Zasilanie Faza/Częstotliwość/Napięcie Hz/V 1~/50/ Prąd wejściowy Wysoki A 0,27 0,28 0,34 Średnie A 0,22 0,25 0,31 Niski A 0,19 0,22 0,35 Systemy sterowania Zdalny sterownik bezprzewodowy z panelem dekoracyjnym Sterownik przewodowy MERCA/SRC-HPA

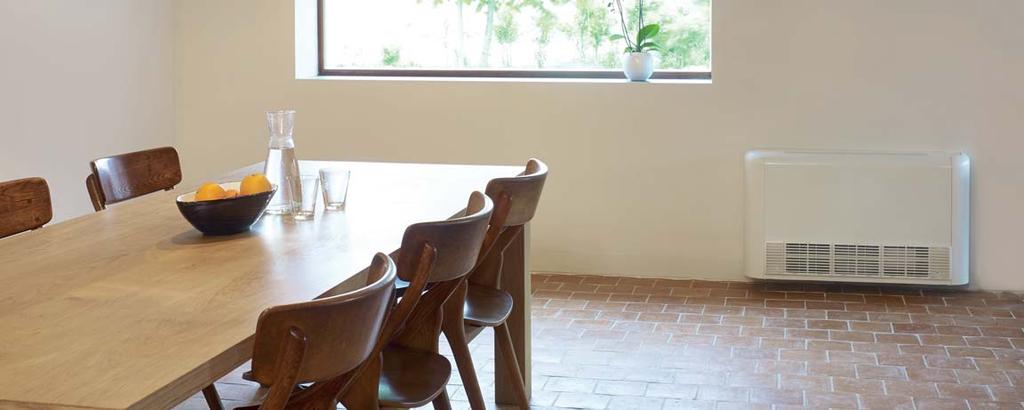

122 FWZ-AT/AF Jednostka przypodłogowa Jednostka z bezszczotkowym silnikiem wentylatora na prąd stały do mocowania w pionie. Ciągła regulacja przepływu powietrza oraz modulacja prędkości wentylatora Do 70% oszczędności energii dzięki technologii bezszczotkowego silnika na prąd stały w porównaniu do technologii tradycyjnej Natychmiastowa regulacja temperatury i wilgotności względnej Niski poziom głośności podczas pracy Bardzo elastyczne rozwiązania: wiele różnych wielkości, typologii rurociągów i przyłączanych zaworów Nie wymaga dużej ilości miejsca na instalację FWZ-AT/AF FWEC3A FWECSA FWZ-AT/AF rurowy 4-rurowy Wydajność Wydajność Min. kw 0,61 0,88 1,19 1,79 0,60 0,88 1,19 1,79 chłodnicza całkowita Maks. kw 2,64 4,96 6,32 10,08 2,64 4,96 6,32 10,08 Wydajność Min. kw 0,41 0,58 0,79 1,20 0,40 0,58 0,79 1,20 jawna Maks. kw 1,95 3,60 4,80 7,43 1,95 3,60 4,80 7,43 Wydajność 2-rurowy Min. kw 0,69 0,95 1,29 1,92 - grzewcza Maks. kw 3,47 6,40 7,51 11,18-4-rurowy Min. kw - 0,82 1,18 1,76 2,83 Maks. kw - 2,46 4,19 6,45 10,06 Pobór mocy Min. W 2,2 3,4 4,2 2,2 3,24 4,2 Maks. W 57,4 82,7 101, ,4 82,7 101,4 147 Wymiary Jednostka Wysokość mm 564 Szerokość mm Głębokość mm Ciężar Jednostka kg Wymiennik ciepła Pojemność wodna l 0,7 1 1,4 2,1 0,7 1 1,4 2,1 Dodatkowy Pojemność wodna l wymiennik ciepła - 0,2 0,3 0,4 0,6 Przepływ wody Chłodzenie l/h Ogrzewanie l/h Wentylator Typ Odśrodkowy z wieloma łopatkami, podwójne ssanie Ilość Natężenie przepł. Maks. m³/h pow. Min. m³/h Poziom mocy akustycznej Maks. dba Połączenia instalacji rurowej Skropliny Śr. zew. mm 16 Zasilanie Faza/Częstotliwość/Napięcie Hz/V 1~/50/230 Prąd wejściowy Maks. A 0,50 0,72 0,88 1,27 0,50 0,72 0,88 1,27 Min. A 0,05 0,07 0,09 0,05 0,07 0,09 Systemy sterowania Sterownik przewodowy FWEC3A / FWECSA

123 FWV-DAT/DAF Jednostka przypodłogowa Jednostka z silnikiem wentylatora na prąd zmienny do mocowania w pionie Dostępne fabrycznie zamontowane zawory 3-drogowe/ 4-portowe wł./wył. Wysokowydajny wymiennik ciepła Zestaw zaworów jest zaizolowany, brak konieczności montażu dodatkowej tacy skroplin Zestaw zaworów zawiera zawory regulujące i kieszeń na czujnik Złącza fast-on dla opcji elektrycznych: specjalistyczne narzędzia nie są potrzebne Filtr powietrzny nadający się do mycia, łatwo wymontowywalny do konserwacji Grzałka elektryczna: bez przekaźnika do wydajności 2 kw Grzałka elektryczna wyposażona w dwa termostaty zapobiegające przegrzaniu FWEC1,2,3A FWV-DAT/DAF FWECSA ECFWMB6 FWV-DAT/DAF rurowy 4-rurowy Wydajność Wydajność Wysoki kw 1,54 1,74 1,96 2,42 2,93 3,51 4,33 4,77 6,71 8,02 1,46 1,69 1,79 2,38 2,87 3,46 4,26 4,67 6,64 7,88 chłodnicza całkowita Niski kw 1,04 1,26 1,36 1,60 1,76 1,98 2,51 3,17 3,97 4,11 0,99 1,24 1,26 1,58 1,73 1,96 2,48 3,11 3,93 4,07 Wydajność Wysoki kw 1,20 1,30 1,42 1,88 2,11 2,72 3,15 3,65 4,91 5,96 1,14 1,27 1,46 1,85 2,07 2,71 3,09 3,57 4,85 5,85 jawna Niski kw 0,79 0,95 1,00 1,18 1,26 1,45 1,80 2,32 2,84 3,05 0,75 0,93 0,98 1,17 1,24 1,44 1,78 2,28 2,82 3,02 Wydajność 2-rurowy Wysoki kw 2,14 2,20 2,57 3,20 3,81 4,78 5,10 5,95 7,83 10,03 - grzewcza Niski kw 1,43 1,71 1,79 2,07 2,28 2,81 2,98 3,96 4,77 5,24-4-rurowy Wysoki kw - 1,90 2,02 2,01 2,92 3,08 4,80 5,05 5,30 7,91 8,35 Niski kw - 1,50 1,56 2,06 2,18 3,21 3,60 4,04 5,69 5,50 Pobór mocy Wysoki W Niski W Wymiary Jednostka Wysokość mm 564 Szerokość mm Głębokość mm Ciężar Jednostka kg Wymiennik ciepła Pojemność wodna l 0,5 0,7 1 1,4 2,1 0,5 0,7 1 1,4 2,1 Dodatkowy Pojemność wodna l wymiennik ciepła - 0,2 0,3 0,4 0,6 Przepływ wody Chłodzenie l/h Ogrzewanie l/h Wentylator Typ Odśrodkowy z wieloma łopatkami, podwójne ssanie Ilość Natężenie przepł. Wysoki m³/h pow. Niski m³/h Poziom mocy akustycznej Wysoki dba Połączenia instalacji rurowej Skropliny Śr. zew. mm 16 Zasilanie Faza/Częstotliwość/Napięcie Hz/V 1~/50/230 Prąd wejściowy Wysoki A 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 Średnie A 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 Niski A 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 Systemy sterowania Sterownik przewodowy FWEC1A / FWEC2A / FWEC3A / FWECSA / ECFWMB

124 FWR-AT/AF Jednostki typu Flexi z obudową Jednostka z bezszczotkowym silnikiem wentylatora na prąd stały do mocowania w pionie i poziomie. Ciągła regulacja przepływu powietrza oraz modulacja prędkości wentylatora Do 70% oszczędności energii dzięki technologii bezszczotkowego silnika na prąd stały w porównaniu do technologii tradycyjnej Natychmiastowa regulacja temperatury i wilgotności względnej Niski poziom głośności podczas pracy Bardzo elastyczne rozwiązania: wiele różnych wielkości, typologii rurociągów i przyłączanych zaworów Nie wymaga dużej ilości miejsca na instalację FWR-AT/AF FWEC3A FWECSA FWR-AT/AF rurowy 4-rurowy Wydajność Wydajność Min. kw 0,61 0,88 1,19 1,79 0,60 0,88 1,19 1,79 chłodnicza całkowita Maks. kw 2,64 4,96 6,32 10,08 2,64 4,96 6,32 10,08 Wydajność Min. kw 0,41 0,58 0,79 1,20 0,40 0,58 0,79 1,20 jawna Maks. kw 1,95 3,60 4,80 7,43 1,95 3,60 4,80 7,43 Wydajność 2-rurowy Min. kw 0,69 0,95 1,29 1,92 - grzewcza Maks. kw 3,47 6,40 7,51 11,18-4-rurowy Min. kw - 0,82 1,18 1,76 2,83 Maks. kw - 2,46 4,19 6,45 10,06 Pobór mocy Min. W 2,2 3,4 4,2 2,2 3,24 4,2 Maks. W 57,4 82,7 101, ,4 82,7 101,4 147 Wymiary Jednostka Wysokość mm 564 Szerokość mm Głębokość mm Ciężar Jednostka kg Wymiennik ciepła Pojemność wodna l 0,7 1 1,4 2,1 0,7 1 1,4 2,1 Dodatkowy wymiennik ciepła Pojemność wodna l - 0,2 0,3 0,4 0,6 Przepływ wody Chłodzenie l/h Ogrzewanie l/h Wentylator Typ Odśrodkowy z wieloma łopatkami, podwójne ssanie Ilość Natężenie przepł. Maks. m³/h pow. Min. m³/h Poziom mocy akustycznej Maks. dba Zasilanie Faza/Częstotliwość/Napięcie Hz/V 1~/50/230 Prąd wejściowy Maks. A 0,50 0,72 0,88 1,27 0,50 0,72 0,88 1,27 Min. A 0,05 0,07 0,09 0,05 0,07 0,09 Systemy sterowania Sterownik przewodowy FWEC3A / FWECSA

125 FWL-DAT/DAF Jednostki typu Flexi z obudową Jednostka z silnikiem wentylatora na prąd zmienny do mocowania w pionie i poziomie Dostępne fabrycznie zamontowane zawory 3-drogowe/ 4-portowe wł./wył. Wysokowydajny wymiennik ciepła Zestaw zaworów jest zaizolowany, brak konieczności montażu dodatkowej tacy skroplin Zestaw zaworów zawiera zawory regulujące i kieszeń na czujnik Złącza fast-on dla opcji elektrycznych: specjalistyczne narzędzia nie są potrzebne Filtr powietrzny nadający się do mycia, łatwo wymontowywalny do konserwacji Grzałka elektryczna: bez przekaźnika do wydajności 2 kw Grzałka elektryczna wyposażona w dwa termostaty zapobiegające przegrzaniu FWEC1,2,3A FWL-DAT/DAF FWECSA ECFWMB6 FWL-DAT/DAF rurowy 4-rurowy Wydajność Wydajność Wysoki kw 1,54 1,74 1,96 2,42 2,93 3,51 4,33 4,77 6,71 8,02 1,46 1,69 1,79 2,38 2,87 3,46 4,26 4,67 6,64 7,88 chłodnicza całkowita Niski kw 1,04 1,26 1,36 1,60 1,76 1,98 2,51 3,17 3,97 4,11 0,99 1,24 1,26 1,58 1,73 1,96 2,48 3,11 3,93 4,07 Wydajność Wysoki kw 1,20 1,30 1,42 1,88 2,11 2,72 3,15 3,65 4,91 5,96 1,14 1,27 1,46 1,85 2,07 2,71 3,09 3,57 4,85 5,85 jawna Niski kw 0,79 0,95 1,00 1,18 1,26 1,45 1,80 2,32 2,84 3,05 0,75 0,93 0,98 1,17 1,24 1,44 1,78 2,28 2,82 3,02 Wydajność 2-rurowy Wysoki kw 2,14 2,20 2,57 3,20 3,81 4,78 5,10 5,95 7,83 10,03 - grzewcza Niski kw 1,43 1,71 1,79 2,07 2,28 2,81 2,98 3,96 4,77 5,24-4-rurowy Wysoki kw - 1,90 2,02 2,01 2,92 3,08 4,80 5,05 5,30 7,91 8,35 Niski kw - 1,50 1,56 2,06 2,18 3,21 3,60 4,04 5,69 5,50 Pobór mocy Wysoki W Niski W Wymiary Jednostka Wysokość mm 564 Szerokość mm Głębokość mm Ciężar Jednostka kg Wymiennik ciepła Pojemność wodna l 0,5 0,7 1 1,4 2,1 0,5 0,7 1 1,4 2,1 Dodatkowy Pojemność wodna l wymiennik ciepła - 0,2 0,3 0,4 0,6 Przepływ wody Chłodzenie l/h Ogrzewanie l/h Wentylator Typ Odśrodkowy z wieloma łopatkami, podwójne ssanie Ilość Natężenie przepł. Wysoki m³/h pow. Niski m³/h Poziom mocy akustycznej Wysoki dba Zasilanie Faza/Częstotliwość/Napięcie Hz/V 1~/50/230 Prąd wejściowy Wysoki A 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 Średnie A 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 Niski A 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 Systemy sterowania Sterownik przewodowy FWEC1A / FWEC2A / FWEC3A / FWECSA / ECFWMB

126 FWS-AT/AF Jednostki typu Flexi bez obudowy Jednostka z bezszczotkowym silnikiem wentylatora na prąd stały do mocowania kanałowego w pionie i poziomie. Ciągła regulacja przepływu powietrza oraz modulacja prędkości wentylatora Urządzenie dyskretnie komponuje się z każdym wystrojem wnętrza - widoczne są jedynie kratki wlotu i wylotu powietrza Do 70% oszczędności energii dzięki technologii bezszczotkowego silnika na prąd stały w porównaniu do technologii tradycyjnej Natychmiastowa regulacja temperatury i wilgotności względnej Niski poziom głośności podczas pracy Bardzo elastyczne rozwiązania: wiele różnych wielkości, typologii rurociągów i przyłączanych zaworów FWS-AT/AF FWEC3A FWECSA FWS-AT/AF rurowy 4-rurowy Wydajność Wydajność Min. kw 0,61 0,88 1,19 1,79 0,60 0,88 1,19 1,79 chłodnicza całkowita Maks. kw 2,64 4,96 6,32 10,08 2,64 4,96 6,32 10,08 Wydajność Min. kw 0,41 0,58 0,79 1,20 0,40 0,58 0,79 1,20 jawna Maks. kw 1,95 3,60 4,80 7,43 1,95 3,60 4,80 7,43 Wydajność 2-rurowy Min. kw 0,69 0,95 1,29 1,92 - grzewcza Maks. kw 3,47 6,40 7,51 11,18-4-rurowy Min. kw - 0,82 1,18 1,76 2,83 Maks. kw - 2,46 4,19 6,45 10,06 Pobór mocy Min. W 2,2 3,4 4,2 2,2 3,24 4,2 Maks. W 57,4 82,7 101, ,4 82,7 101,4 147 Wymiary Jednostka Wysokość mm 535 Szerokość mm Głębokość mm Ciężar Jednostka kg Wymiennik ciepła Pojemność wodna l 0,7 1 1,4 2,1 0,7 1 1,4 2,1 Dodatkowy Pojemność wodna l wymiennik ciepła - 0,2 0,3 0,4 0,6 Przepływ wody Chłodzenie l/h Ogrzewanie l/h Wentylator Typ Odśrodkowy z wieloma łopatkami, podwójne ssanie Ilość Natężenie przepł. Maks. m³/h pow. Min. m³/h Poziom mocy akustycznej Maks. dba Połączenia instalacji rurowej Skropliny Śr. zew. mm 17 Zasilanie Faza/Częstotliwość/Napięcie Hz/V 1~/50/230 Prąd wejściowy Maks. A 0,50 0,72 0,88 1,27 0,50 0,72 0,88 1,27 Min. A 0,05 0,07 0,09 0,05 0,07 0,09 Systemy sterowania Sterownik przewodowy FWEC3A / FWECSA

127 FWM-DAT/DAF Jednostki typu Flexi bez obudowy Jednostka z silnikiem wentylatora na prąd zmienny do mocowania kanałowego w pionie i poziomie Dostępne fabrycznie zamontowane zawory 3-drogowe/ 4-portowe wł./wył. Wysokowydajny wymiennik ciepła Zestaw zaworów jest zaizolowany, brak konieczności montażu dodatkowej tacy skroplin Zestaw zaworów zawiera zawory regulujące i kieszeń na czujnik Złącza fast-on dla opcji elektrycznych: specjalistyczne narzędzia nie są potrzebne Filtr powietrzny nadający się do mycia, łatwo wymontowywalny do konserwacji Grzałka elektryczna: bez przekaźnika do wydajności 2 kw Grzałka elektryczna wyposażona w dwa termostaty zapobiegające przegrzaniu FWEC1,2,3A FWM-DAT/DAF FWECSA FWM-DAT/DAF rurowy 4-rurowy Wydajność Wydajność Wysoki kw 1,54 1,74 1,96 2,42 2,93 3,51 4,33 4,77 6,71 8,02 1,46 1,69 1,79 2,38 2,87 3,46 4,26 4,67 6,64 7,88 chłodnicza całkowita Niski kw 1,04 1,26 1,36 1,60 1,76 1,98 2,51 3,17 3,97 4,11 0,99 1,24 1,26 1,58 1,73 1,96 2,48 3,11 3,93 4,07 Wydajność Wysoki kw 1,20 1,30 1,42 1,88 2,11 2,72 3,15 3,65 4,91 5,96 1,14 1,27 1,46 1,85 2,07 2,71 3,09 3,57 4,85 5,85 jawna Niski kw 0,79 0,95 1,00 1,18 1,26 1,45 1,80 2,32 2,84 3,05 0,75 0,93 0,98 1,17 1,24 1,44 1,78 2,28 2,82 3,02 Wydajność 2-rurowy Wysoki kw 2,14 2,20 2,57 3,20 3,81 4,78 5,10 5,95 7,83 10,03 - grzewcza Niski kw 1,43 1,71 1,79 2,07 2,28 2,81 2,98 3,96 4,77 5,24-4-rurowy Wysoki kw - 1,90 2,02 2,01 2,92 3,08 4,80 5,05 5,30 7,91 8,35 Niski kw - 1,50 1,56 2,06 2,18 3,21 3,60 4,04 5,69 5,50 Pobór mocy Wysoki W Niski W Wymiary Jednostka Wysokość mm 535 Szerokość mm Głębokość mm Ciężar Jednostka kg Wymiennik ciepła Pojemność wodna l 0,5 0,7 1 1,4 2,1 0,5 0,7 1 1,4 2,1 Dodatkowy Pojemność wodna l wymiennik ciepła - 0,2 0,3 0,4 0,6 Przepływ wody Chłodzenie l/h Ogrzewanie l/h Wentylator Typ Odśrodkowy z wieloma łopatkami, podwójne ssanie Ilość Natężenie przepł. Wysoki m³/h pow. Niski m³/h Poziom mocy akustycznej Wysoki dba Połączenia instalacji rurowej Skropliny Śr. zew. mm 17 Zasilanie Faza/Częstotliwość/Napięcie Hz/V 1~/50/230 Prąd wejściowy Wysoki A 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 Średnie A 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 Niski A 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 Systemy sterowania Sterownik przewodowy FWEC1A / FWEC2A / FWEC3A / FWECSA

128 FWT-CT Jednostka naścienna Jednostka z silnikiem wentylatora na prąd zmienny do mocowania na ścianie Obudowa o estetycznym wyglądzie Optymalna dystrybucja powietrza Łatwy montaż Silnik wentylatora z 3 ustawieniami prędkości Niski poziom głośności dzięki wentylatorowi odśrodkowemu z podwójnym wlotem Izolowana za pomocą samogasnącej izolacji cieplnej klasy 1 Wymienny, zmywalny filtr powietrza (samogasnący, klasa 1) FWT-CT MERCA SRC-HPA WRC-HPC FWT-CT rurowy Wydajność Wydajność Wysoki kw 2,43 2,70 3,31 4,54 5,28 chłodnicza całkowita Niski kw 2,11 2,23 2,78 3,81 4,40 Wydajność Wysoki kw 1,85 2,02 2,64 3,43 4,10 jawna Niski kw 1,49 1,61 2,05 2,81 3,28 Wydajność 2-rurowy Wysoki kw 3,22 3,52 4,40 6,01 7,33 grzewcza Niski kw 2,49 2,70 3,37 4,84 5,86 Pobór mocy Wysoki W Niski W Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg 9 14 Ciężar operacyjny kg 9,5 9,6 15 Wymiennik ciepła Pojemność wodna l 0,52 0,58 0,95 Przepływ wody Chłodzenie l/h Ogrzewanie l/h Wentylator Typ Wentylator turbinowy Ilość 1 Natężenie przepł. Wysoki m³/h pow. Niski m³/h Poziom mocy akustycznej Wysoki dba Poziom ciśnienia akustycznego Wysoki dba Połączenia instalacji rurowej Skropliny Śr. zew. mm 19 Połączenia wodne Stand. wymiennik ciepła cal 1/2 Zasilanie Faza/Częstotliwość/Napięcie Hz/V /-/- Prąd wejściowy Wysoki A 0,19 0,20 0,21 0,29 0,34 Średnie A 0,18 0,20 0,26 0,32 Niski A 0,17 0,19 0,25 0,31 Systemy sterowania Zdalny sterownik bezprzewodowy WRC-HPC Sterownik przewodowy MERCA / SRC-HPA

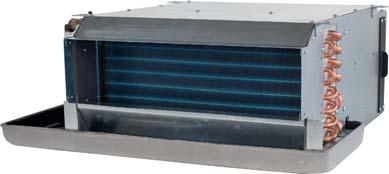

129 FWE-CT/CF Jednostka kanałowa o niskim ESP Jednostka z silnikiem wentylatora na prąd zmienny do mocowania kanałowego w poziomie Łatwy montaż i konserwacja Silnik wentylatora z 4 ustawieniami prędkości Wysoka moc przepływu powietrza Gama przewodowych sterowników elektronicznych Dostępny spręż do 30 Pa Szeroki zakres pracy Standardowo dostępne przyłącze wody z lewej i z prawej strony Powiększona taca do skroplin w standardzie Zawór montowany fabrycznie (zarówno z lewej, jak i z prawej strony) Filtr nylonowy klasy G2 Izolacja polietylenowa obudowy FWEC1,2,3A FWE-CT/CF FWECSA Wydajność chłodnicza Wydajność grzewcza FWE-CT/CF rurowy 4-rurowy Wydajność Bardzo wysoki kw 2,17 3,22 4,34 6,06 6,83 7,84 9,96 2,10 3,16 3,98 6,05 6,78 7,79 9,91 całkowita Wysoki kw 1,81 2,78 3,49 5,32 5,68 6,92 8,64 1,76 2,69 3,22 5,20 5,61 6,79 8,61 Niski kw 0,90 1,40 1,80 2,80 3,10 3,90 4,90 0,85 1,40 1,63 2,72 3,10 3,88 4,88 Wydajność Bardzo wysoki kw 1,61 2,44 3,27 4,55 4,83 6,02 7,58 1,55 2,37 3,19 4,49 5,16 5,91 7,45 jawna Wysoki kw 1,33 2,08 2,58 3,94 4,30 5,25 6,48 1,28 1,99 2,53 3,81 4,20 5,09 6,39 Niski kw 0,70 1,20 1,40 2,10 2,50 3,10 3,70 0,66 1,18 1,35 2,02 2,47 3,05 3,65 2-rurowy Bardzo wysoki kw 2,79 4,28 5,01 7,66 9,26 10,50 13,00 - Wysoki kw 2,31 3,67 3,97 6,65 7,62 9,18 11,10 - Niski kw 1,20 2,00 2,30 3,40 4,40 5,30 6,30-4-rurowy Bardzo wysoki kw - 2,3 3,53 4,56 6,17 7,6 8,52 10,4 Wysoki kw - 1,94 3,06 3,76 5,37 6,42 7,52 9,16 Niski kw - 1,02 1,72 2,03 2,88 3,92 4,59 5,42 Pobór mocy Bardzo wysoki W Wysoki W Niski W Wymiary Jednostka Wysokość mm 253 Szerokość mm 590 Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wymiennik ciepła Pojemność wodna l 0,74 1,02 1,24 1,56 1,97 2,14 2,56 0,74 1,02 1,24 1,56 1,97 2,14 2,56 Dodatkowy wymiennik ciepła Pojemność wodna l - 0,25 0,34 0,41 0,52 0,66 0,71 0,85 Przepływ wody Chłodzenie l/h Ogrzewanie l/h Dodatkowy wymiennik ciepła l/h Spadek ciśnienia wody Dodatkowy wymiennik ciepła kpa - 3,6 8,8 15,6 31,8 58,6 74,6 123 Wentylator Typ Odśrodkowy (łopatka: wyprofilowana do przodu) Ilość Natężenie przepł. Bardzo wysoki m³/h ,13 626,11 834, , , , ,07 pow. Wysoki m³/h ,41 501,23 571,11 905, , , ,98 Niski m³/h ,48 414, ,16 804,37 Poziom mocy Bardzo wysoki dba akustycznej Wysoki dba Poziom ciśnienia Bardzo wysoki dba akustycznego Wysoki dba Połączenia instalacji rurowej Skropliny Śr. zew. mm 19,05 Połączenia wodne Stand. wymiennik ciepła cal 3/4 Dod. wymiennik ciepła cal - 3/4 Zasilanie Faza/Częstotliwość/Napięcie Hz/V 1~/50/ Prąd wejściowy Bardzo wysoki A 0,206 0,309 0,372 0,533 0,731 0,811 1,031 0,206 0,309 0,372 0,533 0,731 0,811 1,031 Wysoki A 0,174 0,243 0,265 0,430 0,575 0,648 0,780 0,174 0,243 0,265 0,430 0,575 0,648 0,780 Średnie A 0,150 0,208 0,217 0,325 0,472 0,523 0,648 0,150 0,208 0,217 0,325 0,472 0,523 0,648 Niski A 0,128 0,177 0,188 0,271 0,400 0,456 0,540 0,128 0,177 0,188 0,271 0,400 0,456 0,540 Systemy sterowania Sterownik przewodowy FWEC1A / FWEC2A / FWEC3A / FWECSA

130 FWP-AT Jednostka kanałowa o średnim ESP Jednostka z bezszczotkowym silnikiem wentylatora na prąd stały do mocowania kanałowego w poziomie. Ciągła regulacja przepływu powietrza oraz modulacja prędkości wentylatora Urządzenie dyskretnie komponuje się z każdym wystrojem wnętrza - widoczne są jedynie kratki wlotu i wylotu powietrza Do 50% oszczędności energii dzięki technologii bezszczotkowego silnika na prąd stały w porównaniu do technologii tradycyjnej Natychmiastowa regulacja temperatury i wilgotności względnej Niski poziom głośności podczas pracy Bardzo elastyczne rozwiązania: wiele różnych wielkości, typologii rurociągów i przyłączanych zaworów Dostępny spręż do 70 Pa FWEC3A FWP-AT FWECSA FWP-AT rurowy Wydajność Wydajność Wysoki kw 2,61 3,14 3,49 5,08 5,45 6,47 chłodnicza całkowita Niski kw 1,34 1,5 1,67 2,12 2,43 2,67 Wydajność Wysoki kw 1,88 2,16 2,34 3,6 3,87 4,4 jawna Niski kw 0,95 1,02 1,1 1,52 1,67 1,78 Wydajność 2-rurowy Wysoki kw 5,47 6,01 6,47 10,31 11,39 12,28 grzewcza Niski kw 2,77 2,91 3,00 4,56 4,77 4,94 4-rurowy Wysoki kw 3,14 5,99 Niski kw 1,95 3,38 Pobór mocy Wysoki W 46,4 80 Niski W 12,2 17,5 Wymiary Jednostka Wysokość mm 239 Szerokość mm Głębokość mm 609 Ciężar Jednostka kg Ciężar operacyjny kg Wymiennik ciepła Pojemność wodna l 1,1 1,5 2,2 1,6 2,1 3,2 Dodatkowy Pojemność wodna l wymiennik ciepła 0,4 0,6 Przepływ wody Chłodzenie l/h Ogrzewanie l/h Dodatkowy wymiennik ciepła l/h Spadek ciśnienia wody Dodatkowy wymiennik ciepła kpa 3 5 Wentylator Typ Odśrodkowy - łopatki skierowane do przodu - przymocowane bezpośrednio do silnika wentylatora Ilość 1 Natężenie przepł. Wysoki m³/h pow. Niski m³/h Dostępne ciśnienie Wysoki Pa Poziom mocy akustycznej Wysoki dba 55,6 60,6 Poziom ciśnienia akustycznego Wysoki dba 44,1 49,1 Grzałka elektryczna Pobór mocy kw 2 2,5 Połączenia instalacji rurowej Skropliny Śr. zew. mm 16 Połączenia wodne Stand. wymiennik ciepła cal 3/4 Dod. wymiennik ciepła cal 3/4 Zasilanie Faza/Częstotliwość/Napięcie Hz/V 1~/50/230 Systemy sterowania Sterownik przewodowy FWEC3A / FWECSA

131 FWB-BT Jednostka kanałowa o średnim ESP Jednostka z silnikiem wentylatora na prąd zmienny do mocowania kanałowego w poziomie Dostępny spręż do 60 Pa Kompaktowe wymiary ułatwiają montaż w wąskiej przestrzeni międzystropowej 3-,4- lub 6-rzędowy wymiennik ciepła Taca skroplin do zbierania kondensatu z: wymiennika ciepła i zaworów regulacyjnych Silniki elektryczne z 7 poziomami prędkości (z zabezpieczeniem termicznym na uzwojeniach) Wszystkie 7 poziomów prędkości zostały ustawione fabrycznie w zespole listew zaciskowych skrzynki elektrycznej Filtr powietrzny nadający się do mycia, łatwo wymontowywalny do konserwacji FWEC1,2,3A FWB-BT FWECSA FWB-BT rurowy Wydajność Wydajność Wysoki kw 2,61 3,14 3,49 5,08 5,45 6,47 7,57 8,67 10,34 chłodnicza całkowita Niski kw 1,34 1,50 1,67 2,12 2,43 2,67 4,18 4,64 5,35 Wydajność Wysoki kw 1,88 2,16 2,34 3,6 3,87 4,4 5,23 5,96 6,9 jawna Niski kw 0,95 1,02 1,1 1,52 1,67 1,78 2,95 3,21 3,57 Wydajność 2-rurowy Wysoki kw 5,47 6,01 6,47 10,31 11,39 12,28 15,05 16,85 18,78 grzewcza Niski kw 2,77 2,91 3,00 4,56 4,77 4,94 8,63 9,29 9,85 4-rurowy Wysoki kw 3,14 5,99 12,8 Niski kw 1,95 3,38 7,67 Pobór mocy Wysoki W Niski W Wymiary Jednostka Wysokość mm 239 Szerokość mm Głębokość mm 609 Ciężar Jednostka kg Ciężar operacyjny kg Wymiennik ciepła Pojemność wodna l 1,1 1,5 2,2 1,6 2,1 3,2 2,1 2,8 4,2 Dodatkowy Pojemność wodna l wymiennik ciepła 0,4 0,6 1,7 Przepływ wody Chłodzenie l/h Ogrzewanie l/h Dodatkowy wymiennik ciepła l/h Spadek ciśnienia wody Dodatkowy wymiennik ciepła kpa Wentylator Typ Odśrodkowy - łopatki skierowane do przodu - przymocowane bezpośrednio do silnika wentylatora Ilość Natężenie przepł. Wysoki m³/h pow. Niski m³/h Dostępne ciśnienie Wysoki Pa Poziom mocy akustycznej Wysoki dba Poziom ciśnienia akustycznego Wysoki dba 44,5 47,5 57,5 Grzałka elektryczna Pobór mocy kw 2 2,5 3 Połączenia instalacji rurowej Skropliny Śr. zew. mm 16 Połączenia wodne Stand. wymiennik ciepła cal 3/4 Dod. wymiennik ciepła cal 3/4 1 Zasilanie Faza/Częstotliwość/Napięcie Hz/V 1~/50/230 Prąd wejściowy Wysoki A 0,36 0,73 1,28 Średnie A 0,21 0,60 0,90 Niski A 0,14 0,33 0,70 Systemy sterowania Sterownik przewodowy FWEC1A / FWEC2A / FWEC3A / FWECSA

132 FWN-AT/AF Jednostka kanałowa o średnim ESP Jednostka z bezszczotkowym silnikiem wentylatora na prąd stały do mocowania w pionie i poziomie. Ciągła regulacja przepływu powietrza oraz modulacja prędkości wentylatora Do 70% oszczędności energii dzięki technologii bezszczotkowego silnika na prąd stały w porównaniu do technologii tradycyjnej Natychmiastowa regulacja temperatury i wilgotności względnej Niski poziom głośności podczas pracy Bardzo elastyczne rozwiązania: wiele różnych wielkości, typologii rurociągów i przyłączanych zaworów Dostępny spręż do 70 Pa Filtr powietrza można wyjąć w prosty sposób do czyszczenia Proste złącze kanału montowane po stronie wylotowej FWEC3A FWN-AT/AF FWECSA FWN-AT/AF rurowy 4-rurowy Wydajność Wydajność Wysoki kw 3,91 (1) / 4,76 (1) / 6,17 (1) / 6,81 (1) / 7,83 (1) / 8,75 (1) / 3,88 (1) / 4,72 (1) / 6,06 (1) / 6,69 (1) / 7,70 (1) 8,60 (1) / chłodnicza całkowita 3,80 (2) 4,65 (2) 6,02 (2) 6,66 (2) 7,58 (2) 8,50 (2) 2,76 (3) 3,60 (3) 4,54 (3) 5,17 (3) / 5,22 (3) 6,12 (3) Średnie kw 3,54 (1) / 4,27 (1) / 5,77 (1) / 6,37 (1) / 7,01 (1) / 7,79 (1) 3,51 (1) / 4,24 (1) / 5,70 (1) / 6,29 (1) / 6,92 (1) 7,69 (1) / 3,47 (2) 4,20 (2) 5,65 (2) 6,25 (2) 6,84 (2) / 7,62 (2) 2,78 (3) 3,51 (3) 4,45 (3) 5,04 (3) / 5,22 (3) 5,99 (3) Niski kw 2,87 (1) / 3,42 (1) / 5,33 (1) / 5,87 (1) / 6,32 (1) / 6,97 (1) / 2,86 (1) / 3,40 (1) / 5,26 (1) / 5,81 (1) / 6,26 (1) / 6,90 (1) / 2,83 (2) 3,38 (2) 5,23 (2) 5,77 (2) 6,20 (2) 6,85 (2) 2,46 (3) 3,00 (3) 4,24 (3) 4,79 (3) 5,02 (3) 5,66 (3) Wydajność Wysoki kw 3,09 (1) / 3,68 (1) / 4,63 (1) / 5,21 (1) / 6,55 (1) / 7,10 (1) / 3,06 (1) / 3,64 (1) / 4,54 (1) / 5,11 (1) / 6,43 (1) / 6,96 (1) / jawna 2,98 (2) 3,57 (2) 4,48 (2) 5,06 (2) 6,30 (2) 6,85 (2) 1,94 (3) 2,52 (3) 3,02 (3) 3,59 (3) 3,95 (3) 4,48 (3) Średnie kw 2,77 (1) 3,26 (1) / 4,32 (1) / 4,85 (1) / 5,77 (1) / 6,24 (1) / 2,75 (1) / 3,24 (1) / 4,27 (1) / 4,78 (1) / 5,69 (1) / 6,15 (1) / / 2,70 (2) 3,19 (2) 4,20 (2) 4,73 (2) 5,60 (2) 6,07 (2) 2,02 (3) 2,51 (3) 3,02 (3) 3,53 (3) 3,99 (3) 4,45 (3) Niski kw 2,23 (1) / 2,58 (1) / 3,99 (1) / 4,45 (1) / 5,14 (1) / 5,53 (1) / 2,22 (1) / 2,56 (1) / 3,94 (1) / 4,40 (1) / 5,09 (1) / 5,47 (1) / 2,19 (2) 2,54 (2) 3,89 (2) 4,35 (2) 5,02 (2) 5,41 (2) 1,82 (3) 2,16 (3) 2,92 (3) 3,38 (3) 3,85 (3) 4,23 (3) Wydajność 2-rurowy Wysoki kw 4,85 (4) / 5,79 (4) / 7,67 (4) 8,65 (4) / 9,46 (4) / 10,70 (4) / grzewcza 8,22 (5) 9,78 (5) / 13,02 (5) 14,68 (5) 15,98 (5) 18,10 (5) - Niski kw 3,63 (4) / 4,24 (4) / 6,68 (4) / 7,49 (4) / 7,74 (4) / 8,70 (4) / 6,16 (5) 7,17 (5) 11,31 (5) 12,71 (5) 13,10 (5) 14,74 (5) - 4-rurowy Wysoki kw - 4,48 (4) 4,45 (4) 6,53 (4) 6,44 (4) 9,13 (4) 9,07 (4) Niski kw - 3,70 (4) 3,69 (4) 5,98 (4) 5,93 (4) 8,01 (4) 7,98 (4) Pobór mocy Wysoki W 112 (6) 152 (6) 248 (6) 112 (2) 152 (2) 248 (2) Średnie W 73 (6) 125 (6) 170 (6) 73 (2) 125 (2) 170 (2) Niski W 40 (6) 102 (6) 124 (6) 40 (2) 102 (2) 124 (2) FCEER C B C B C FCCOP B A B C B C Ciężar Jednostka kg 32,5 33,3 40,6 41,7 47,3 48,7 - Jednostka 2-rurowa kg - 32,5 33,3 40,6 41,7 47,3 48,7 Jednostka 4-rurowa kg - 34,7 35,5 43,2 44,3 50,3 51,7 Spadek ciśnienia Chłodzenie Wysoki kpa 17 (6) / 14 (6) / 24 (6) / 19 (6) / 24 (6) / 16 (6) / wody 17 (1) 14 (1) 24 (1) 19 (1) 24 (1) 16 (1) 17 (1) 14 (1) 23 (1) 19 (1) 23 (1) 15 (1) Ogrzewanie Wysoki kpa 14 (4) / 12 (4) / 19 (4) / 15 (4) / 20 (4) / 13 (4) / 15 (5) 12 (5) 21 (5) 17 (5) 20 (5) 13 (5) 9 (4) 17 (4) 14 (4) 13 (4) 30 (4) Wodny wymiennik ciepła Wentylator Poziom mocy akustycznej Natężenie Chłodzenie Wysoki l/min 11,19 (1) 13,62 (1) 17,65 (1) 19,48 (1) 22,40 (1) 25,02 (1) 11,10 (1) 13,50 (1) 17,33 (1) 19,13 (1) 22,03 (1) 24,60 (1) przepływu wody Średnie l/min 10,12 (1) 12,20 (1) 16,50 (1) 18,22 (1) 20,03 (1) 22,27 (1) 10,03 (1) 12,12 (1) 16,30 (1) 17,98 (1) 19,78 (1) 21,98 (1) Niski l/min 8,22 (1) 9,78 (1) 15,25 (1) 16,80 (1) 17,92 (1) 19,95 (1) 8,18 (1) 9,73 (1) 15,07 (1) 16,63 (1) 17,92 (1) 19,75 (1) Ogrzewanie Wysoki l/min 12,02 (5) 14,32 (5) 19,03 (5) 21,48 (5) 23,37 (5) 26,47 (5) 6,55 (4) 6,52 (4) 9,55 (4) 9,43 (4) 13,35 (4) 13,27 (4) Średnie l/min 10,93 (5) 12,90 (5) 17,87 (5) 20,13 (5) 21,07 (5) 23,80 (5) 6,15 (4) 6,12 (4) 9,18 (4) 9,08 (4) 12,48 (4) 12,43 (4) Niski l/min 9,00 (5) 10,48 (5) 16,53 (5) 18,58 (5) 19,15 (5) 21,55 (5) 5,40 (4) 8,75 (4) 8,68 (4) 11,72 (4) 11,68 (4) Natężenie przepł. Wysoki m³/h 802 (6) 792 (6) (6) (6) (6) (6) 794 (2) 784 (2) (2) (2) (2) (2) pow. Niski m³/h 534 (6) 531 (6) (6) 998 (6) (6) (6) 532 (2) 529 (2) (2) 985 (2) (2) (2) Razem Wysoki dba 66 (3) 69 (3) 72 (3) 66 (5) 69 (5) 72 (5) Średnie dba 61 (3) 63 (3) 67 (3) 61 (5) 64 (5) 63 (5) 67 (5) Niski dba 54 (3) 59 (3) 61 (3) 62 (3) 54 (5) 61 (5) 59 (5) 62 (5) Odcinek wlotu + emit. Wysoki dba 64 (3) / 64 (6) 66 (3) / 66 (6) 70 (3) / 70 (6) 64 (5) / 64 (2) 66 (5) / 66 (2) 70 (5) / 70 (2) Średnie dba 59 (3) / 59 (6) 60 (3) / 60 (6) 64 (3) / 64 (6) 59 (5) / 59 (2) 60 (5) / 60 (2) 64 (5) / 64 (2) Niski dba 52 (3) / 52 (6) 56 (3) / 56 (6) 60 (3) / 60 (6) 52 (5) / 52 (2) 56 (5) / 56 (2) 60 (5) / 60 (2) Odcinek wylotu Wysoki dba 63 (3) / 63 (6) 65 (3) / 65 (6) 69 (3) / 69 (6) 63 (5) / 63 (2) 65 (5) / 65 (2) 69 (5) / 69 (2) Średnie dba 58 (3) / 58 (6) 59 (3) / 59 (6) 63 (3) / 63 (6) 58 (5) / 58 (2) 62 (5) / 62 (2) 59 (5) / 59 (2) 63 (5) / 63 (2) Niski dba 51 (3) / 51 (6) 55 (3) / 55 (6) 58 (3) / 58 (6) 51 (5) / 51 (2) 59 (5) / 59 (2) 55 (5) / 55 (2) 58 (5) / 58 (2) Połączenia wodne Główna wężownica cal 3/4 Dodatkowa wężownica cal - 3/4 Ilość wody Główna wężownica dm³ 1,29 1,64 1,65 2,13 2,16 2,75 1,29 1,64 1,65 2,13 2,16 2,75 Dodatkowa wężownica dm³ - 0,93 1,05 1,17 Zasilanie Faza/Częstotliwość/Napięcie Hz/V 1~/50/230 Systemy sterowania Sterownik przewodowy FWEC3A / FWECSA (1) Temperatura wody na wlocie/wylocie 7/12 C; temperatura powietrza na wlocie 27 C DB 19 C WB (2) Ref.: EN 1397; Dane poświadczone certyfikatem Eurovent (3) Ref.: UNI EN 3741 (4) Temperatura wody na wlocie 50 C; taki sam przepływ jak w trybie chłodzenia; temperatura powietrza na wlocie 20 C DB; Dane poświadczone certyfikatem Eurovent (5) Temperatura wody na wlocie/wylocie 70/60 C; temperatura powietrza na wlocie 20 C DB (6) Dane poświadczone certyfikatem Wartości FCEER i FCCOP poświadczone certyfikatem Eurovent

133 FWD-AT/AF Jednostka kanałowa o wysokim ESP Jednostka z silnikiem wentylatora na prąd zmienny do mocowania kanałowego w pionie i poziomie Proste złącze kanału montowane po stronie wylotowej Filtr powietrzny nadający się do mycia, łatwo wymontowywalny do konserwacji Dostępny spręż do 60 Pa do 145 Pa FWD-AT/AF FWEC1,2,3A FWECSA FWD-AT/AF rurowy 4-rurowy Wydajność Wydajność całkowita Wysoki kw 3,90 6,20 7,80 8,82 11,90 16,40 18,30 3,90 6,20 7,80 8,82 11,90 16,40 18,30 chłodnicza Wydajność jawna Wysoki kw 3,08 4,65 6,52 7,16 9,36 12,80 14,10 3,08 4,65 6,52 7,16 9,36 12,80 14,10 Wydajność 2-rurowy Wysoki kw 4,05 7,71 9,43 10,79 14,45 19,81 21,92 - grzewcza 4-rurowy Wysoki kw - 4,49 6,62 9,21 15,86 21,15 Pobór mocy Wysoki W Niski W Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Wymiennik ciepła Pojemność wodna l 1,06 1,42 1,79 2,38 2,5 4,02 5,03 1,06 1,42 1,79 2,38 2,50 4,02 5,03 Dodatkowy Pojemność wodna l wymiennik ciepła - 0,35 0,47 0,59 1,42 1,72 Przepływ wody Chłodzenie l/h Ogrzewanie l/h Wentylator Typ Odśrodkowy z wieloma łopatkami, podwójne ssanie Ilość Natężenie przepł. pow. Wysoki m³/h Dostępne ciśnienie Wysoki Pa Poziom mocy akustycznej Wysoki dba Połączenia instalacji rurowej Skropliny Śr. zew. mm 16 Połączenia wodne Stand. wymiennik ciepła cal 3/4 1 3/4 1 Zasilanie Faza/Częstotliwość/Napięcie Hz/V 1~/50/230 Prąd wejściowy Wysoki A 0,95 1,58 1,97 3,21 5,37 0,95 1,58 1,97 3,21 5,37 Średnie A 0,74 1,39 1,52 2,08 4,38 0,74 1,39 1,52 2,08 4,38 Niski A 0,57 1,18 1,20 1,50 3,26 0,57 1,18 1,20 1,50 3,26 Systemy sterowania Sterownik przewodowy FWEC1A / FWEC2A / FWEC3A / FWECSA

134 Opcje i akcesoria - Klimakonwektory JEDNOSTKI WEWNĘTRZNE FWG-AT/AF FWC-BT/BF FWF-BT/BF FWF-CT FWZ-AT/AF FWV-DAT/DAF FWR-AT/AF Panel dekoracyjny 600x600 (2-rurowy) BYFQ60B DCP600TC (1) Panel dekoracyjny 900x900 (2-rurowy) DCP900BTA (1) BYCQ140C Panel dekoracyjny 900x900 (4-rurowy) DCP900BFA (1) BYCQ140C Panele sterowania Przekładka panelu do zmniejszenia wymaganej wysokości montażowej Element zamykający wylot powietrza KDBQ44B60 KDBHQ55C140 KDBH44BA60 Panel tylny ERPV02A6 (typ 2) ERPV03A6 (typ 3) ERPV06A6 (typ 6) ERPV10A6 (typ 8) ERPV02A6 (typ 1, 15 i 2) ERPV03A6 (typ 25 i 3) ERPV06A6 (typ 35, 4 i 6) ERPV10A6 (typ 8 i 10) ERPV02A6 (typ 2) ERPV03A6 (typ 3) ERPV06A6 (typ 6) ERPV10A6 (typ 8) Krata wlotu i wylotu powietrza EAIDF02A6 (typ 2) EAIDF03A6 (typ 3) EAIDF06A6 (typ 6) EAIDF10A6 (typ 10) EAIDF02A6 (typ 1, 15 i 2) EAIDF03A6 (typ 25 i 3) EAIDF06A6 (typ 35, 4 i 6) EAIDF10A6 (typ 8 i 10) EAIDF02A6 (typ 2) EAIDF03A6 (typ 3) EAIDF06A6 (typ 6) EAIDF10A6 (typ 10) Sterownik przewodowy (standard) FWEC2A Sterownik przewodowy (zaawansowany) FWEC3A Sterownik przewodowy (zaawansowany Plus) BRC51A61 BRC315D BRC315D MERCA FWEC1A Indywidualne systemy sterowania i sieć SRC-HPA Sterownik przewodowy (pompa ciepła) Sterownik bezprzewodowy (pompa ciepła) ECFWMB6 Sterownik elektromechaniczny FWECSAP Sterownik split - płyta sterująca mocą FWECSAC Sterownik split - panel sterowania BRC7F530 BRC7F532F FWECKA W zestawie montażowym płyty FWFCKA Zestaw do montażu na ścianie Systemy sterowania centralnego DCS302CA51 Zdalny sterownik centralny DCS301BA51 Centralny wyłącznik DST301BA51 Programowany zegar System zarządzania budynkiem i interfejs z protokołem standardowym DCM601A5A Inteligentny menadżer dotykowy DCS601C51C Inteligentny sterownik dotykowy 1. Panel dekoracyjny ze sterownikiem bezprzewodowym

135 Opcje i akcesoria - Klimakonwektory FWL-DAT/DAF FWS-AT/AF FWM-DAT/DAF FWT-CT FWE-CT/CF FWP-AT FWB-BT FWD-AT/AF FWN-AT/AF ERPV02A6 (typ 1,15 i 2) ERPV03A6 (typ 25 i 3) ERPV06A6 (typ 35, 4 i 6) ERPV10A6 (typ 8 i 10) EAIDF02A6 (typ 1, 15 i 2) EAIDF03A6 (typ 25 i 3) EAIDF06A6 (typ 35, 4 i 6) EAIDF10A6 (typ 8 i 10) ERPV02A6 (typ 2) ERPV03A6 (typ 3) ERPV06A6 (typ 6) ERPV10A6 (typ 8) EAIDF02A6 (typ 2) EAIDF03A6 (typ 3) EAIDF06A6 (typ 6) EAIDF10A6 (typ 10) ERPV02A6 (typ 1,15 i 2) ERPV03A6 (typ 25 i 3) ERPV06A6 (typ 35, i 6) ERPV10A6 (typ 8 i 10) EAIDF02A6 (typ 1, 15 i 2) EAIDF03A6 (typ 25 i 3) EAIDF06A6 (typ 35, 4 i 6) EAIDF10A6 (typ 8 i 10) FWEC1A FWEC1A MERCA FWEC1A FWEC1A FWEC1A FWEC1A WRC-HPC

136 Opcje i akcesoria - Klimakonwektory JEDNOSTKI WEWNĘTRZNE FWG-AT/AF FWC-BT/BF FWF-BT/BF FWF-CT FWZ-AT/AF FWV-DAT/DAF FWR-AT/AF Filtry Filtr o długiej trwałości użytkowej KAFP551K160 KAFQ441BA60 Zestaw 3-drogowego zaworu WŁ./WYŁ., 230 V (2-rurowy) VKFWGA012T3V (typ 5 i 8) VKFWGA022T3V (typ 11) EKMV3C09B EKMV3C09B MCKCW2T3VN E2MV03A6 (typ 2, 3 i 6) E2MV10A6 (8 class) E2MV03A6 (typ 1 aż do 35) E2MV06A6 (typ 4 i 6) E2MV10A6 (typ 8 i 10) E2MV03A6 (typ 2, 3 i 6) E2MV10A6 (8 class) Zestaw 3-drogowego zaworu WŁ./WYŁ., 230 V (4-rurowy) VKFWGA014T3V (typ 5 i 8) VKFWGA024T3V (typ 11) EKMV3C09B x2 EKMV3C09B x2 E4MV03A6 (typ 2, 3 i 6) E4MV10A6 (8 class) E4MV03A6 (typ 1 aż do 35) E4MV06A6 (typ 4 i 6) E4MV10A6 (typ 8 i 10) E4MV03A6 (typ 2, 3 i 6) E4MV10A6 (8 class) Zestaw 2-drogowego zaworu WŁ./WYŁ., 230 V (2-rurowy) EKMV2C09B EKMV2C09B Zawory WŁ./WYŁ. 230 V Zestaw 2-drogowego zaworu WŁ./WYŁ., 230 V (4-rurowy) Zestaw 2-drogowego zaworu WŁ./WYŁ., 230 V (wymiennik ciepła chłodzenia) EKMV2C09B x 2 EKMV2C09B x 2 E2MV2B07A6 (typ 2 do 6) E2MV2B10A6 (typ 8) E2MV2B07A6 (typ 1 do 6) E2MV2B10A6 (typ 8 i 10) E2MV2B07A6 (typ 2 do 6) E2MV2B10A6 (typ 8) Zestaw 2-drogowego zaworu WŁ./WYŁ., 230 V (dodatkowy wymiennik ciepła) E2MV2B07A6 E2MV2B07A6 E2MV2B07A6 Zestaw uproszczonego 3-drogowego zaworu WŁ./WYŁ., 230 V (2-rurowy) E2MVD03A6 (typ 2 i 3) E2MVD06A6 (typ 6) E2MVD10A6 (typ 8) E2MVD03A6 (typ 1 aż do 35) E2MVD06A6 (typ 4 i 6) E2MVD10A6 (typ 8 i 10) E2MVD03A6 (typ 2 i 3) E2MVD06A6 (typ 6) E2MVD10A6 (typ 8) Zawory WŁ./WYŁ. 24V Zawory proporcjonalne Zestaw uproszczonego 3-drogowego zaworu WŁ./WYŁ., 230 V (4-rurowy) Zestaw 3-drogowego zaworu WŁ./WYŁ., 24V (2-rurowy) Zestaw 3-drogowego zaworu WŁ./WYŁ., 24V (4-rurowy) Zestaw 2-drogowego zaworu WŁ./WYŁ., 24V (wymiennik ciepła chłodzenia) E2M2V207A6 Zestaw 2-drogowego zaworu WŁ./WYŁ., 24V (dodatkowy wymiennik ciepła) Zestaw 3-drogowego zaworu proporcjonalnego (2-rurowy) Zestaw 3-drogowego zaworu proporcjonalnego (4-rurowy) Zestaw 2-drogowego zaworu proporcjonalnego (wymiennik ciepła chłodzenia) E2MPV207A6 Zestaw 2-drogowego zaworu proporcjonalnego (dodatkowy wymiennik ciepła) E4MVD03A6 (typ 2 i 3) E4MVD06A6 (typ 4 i 6) E4MVD10A6 (typ 8 i 10) E4MVD03A6 (typ 1 aż do 35) E4MVD06A6 (typ 4 i 6) E4MVD10A6 (typ 8 i 10) E4MVD03A6 (typ 2 i 3) E4MVD06A6 (typ 4 i 6) E4MVD10A6 (typ 8 i 10) E2M2V03A6 (typ 2 i 3) E2M2V03A6 (typ 1 aż do 35) E2M2V03A6 (typ 2 i 3) E2M2V06A6 (typ 6) E2M2V06A6 (typ 4 i 6) E2M2V06A6 (typ 6) E2M2V10A6 (typ 8) E2M2V10A6 (typ 8 i 10) E2M2V10A6 (typ 8) E4M2V03A6 (typ 2 i 3) E4M2V03A6 (typ 1 aż do 35) E4M2V03A6 (typ 2 i 3) E4M2V06A6 (typ 6) E4M2V06A6 (typ 4 i 6) E4M2V06A6 (typ 6) E4M2V10A6 (typ 8) E4M2V10A6 (typ 8 i 10) E4M2V10A6 (typ 8) E2M2V207A6 (typ 2, 3 i 6) E2M2V207A6 (typ 1 do 35) E2M2V207A6 (typ 2, 3 i 6) E2M2V210A6 (typ 8) E2M2V210A6 (typ 8 i 10) E2M2V210A6 (8 class) E2MPV03A6 (typ 1 aż do 35) E2MPV06A6 (typ 4 i 6) E2MPV10A6 (typ 8 i 10) E4MPV03A6 (typ 1 aż do 35) E4MPV06A6 (typ 4 i 6) E4MPV10A6 (typ 8 i 10) E2MPV207A6 (typ 1 do 6) E2MPV210A6 (typ 8 i 10)

137 Opcje i akcesoria - Klimakonwektory FWL-DAT/DAF FWS-AT/AF FWM-DAT/DAF FWT-CT FWE-CT/CF FWP-AT FWB-BT FWD-AT/AF FWN-AT/AF E2MV03A6 (typ 1 aż do 35) E2MV06A6 (typ 4 i 6) E2MV10A6 (typ 8 i 10) E2MV03A6 (typ 2, 3 i 6) E2MV10A6 (8 class) E2MV03A6 (typ 1 aż do 35) E2MV06A6 (typ 4 i 6) E2MV10A6 (typ 8 i 10) EK2MV3B10C5 ED2MV04A6 (typ 4) ED2MV10A6 (typ 6, 8 i 10) ED2MV12A6 (typ 12) ED2MV18A6 (typ 16 i 18) ED2MV04A6 (typ 4 i 5) ED2MV10A6 (typ 6 do 10) E4MV03A6 (typ 1 aż do 35) E4MV06A6 (typ 4 i 6) E4MV10A6 (typ 8 i 10) E4MV03A6 (typ 2, 3 i 6) E4MV10A6 (typ 8) E4MV03A6 (typ 1 aż do 35) E4MV06A6 (typ 4 i 6) E4MV10A6 (typ 8 i 10) EK2MV3B10C5 ED4MV04A6 (typ 4) ED4MV10A6 (typ 6, 8 i 10) ED4MV12A6 x 2 (typ 12) ED4MV18A6 x 2 (typ 16 i 18) ED4MV04A6 (typ 4 i 5) ED4MV10A6 (typ 6 do 10) EK2MV2B10C5 EK4MV2B10C5 E2MV2B07A6 (typ 1 do 6) E2MV2B10A6 (typ 8 i 10) E2MV2B07A6 (typ 2 do 6) E2MV2B10A6 (typ 8) E2MV2B07A6 (typ 1 do 6) E2MV2B10A6 (typ 8 i 10) E2MV207A6 (typ 2 do 7) E2MV210A6 (typ 8 i 10) E2MV2B07A6 E2MV2B07A6 E2MV2B07A6 E2MV207A6 E2MV207A0 (typ 2 do 7) E2MV210A6 (typ 8 i 10) E2MVD03A6 (typ 1 aż do 35) E2MVD06A6 (typ 4 i 6) E2MVD10A6 (typ 8 i 10) E4MVD03A6 (typ 1 aż do 35) E4MVD06A6 (typ 4 i 6) E4MVD10A6 (typ 8 i 10) E2M2V03A6 (typ 1 aż do 35) E2M2V06A6 (typ 4 i 6) E2M2V10A6 (typ 8 i 10) E4M2V03A6 (typ 1 aż do 35) E4M2V06A6 (typ 4 i 6) E4M2V10A6 (typ 8 i 10) E2M2V207A6 (typ 1 do 35) E2M2V210A6 (typ 8 i 10) E2MVD03A6 (typ 2 i 3) E2MVD06A6 (typ 6) E2MVD10A6 (typ 8) E4MVD03A6 (typ 2 i 3) E4MVD06A6 (typ 4 i 6) E4MVD10A6 (typ 8 i 10) E2M2V03A6 (typ 2 i 3) E2M2V06A6 (typ 6) E2M2V10A6 (typ 8) E4M2V03A6 (typ 2 i 3) E4M2V06A6 (typ 6) E4M2V10A6 (typ 8) E2M2V207A6 (typ 2, 3 i 6) E2M2V210A6 (8 class) E2MVD03A6 (typ 1 aż do 35) E2MVD06A6 (typ 4 i 6) E2MVD10A6 (typ 8 i 10) E4MVD03A6 (typ 1 aż do 35) E4MVD06A6 (typ 4 i 6) E4MVD10A6 (typ 8 i 10) E2M2V03A6 (typ 1 aż do 35) E2M2V06A6 (typ 4 i 6) E2M2V10A6 (typ 8 i 10) E4M2V03A6 (typ 1 aż do 35) E4M2V06A6 (typ 4 i 6) E4M2V10A6 (typ 8 i 10) E2M2V207A6 (typ 1 do 35) E2M2V210A6 (typ 8 i 10) E2MPV03A6 (typ 1 aż do 35) E2MPV06A6 (typ 4 i 6) E2MPV10A6 (typ 8 i 10) E4MPV03A6 (typ 1 aż do 35) E4MPV06A6 (typ 4 i 6) E4MPV10A6 (typ 8 i 10) E2MPV207A6 (typ 1 do 6) E2MPV210A6 (typ 8 i 10) E2MPV03A6 (typ 1 aż do 35) E2MPV06A6 (typ 4 i 6) E2MPV10A6 (typ 8 i 10) E4MPV03A6 (typ 1 aż do 35) E4MPV06A6 (typ 4 i 6) E4MPV10A6 (typ 8 i 10) E2MPV207A6 (typ 1 do 6) E2MPV210A6 (typ 8 i 10)

138 Opcje i akcesoria - Klimakonwektory JEDNOSTKI WEWNĘTRZNE FWG-AT/AF FWC-BT/BF FWF-BT/BF FWF-CT FWZ-AT/AF FWV-DAT/DAF FWR-AT/AF Skrzynka instalacyjna/płyta montażowa do płytek PCB adaptera (gdy nie ma miejsca na skrzynkę rozdzielczą) Adapter okablowania dla wyposażenia elektrycznego EKROROA Zdalne WŁ./WYŁ. KRP1H98 KRP1BA101 KRP2A52 (2) KRP4AA53 (2) KRP2A52 (2) KRP4AA53 (2) Zdalny czujnik KRCS01-4 KRCS01-1 Adaptery EKFCMBCB Opcjonalna płytka PCB do podłączenia MODBUS EKRP1C11 Adapter okablowania z 4 sygnałami wyjściowymi do płytki PCB sterowania zaworem FWTSKA Zestaw czujnika temperatury FWHSKA Zestaw czujnika wilgotności względnej YFSTA6 Termostat wyłączenia wentylatora EPIMSA6 Interfejs główny/podrzędny EPIB6 Interfejs mocy KDDQ44XA60 Zestaw wlotu świeżego powietrza (typ instalacji bezpośredniej) KDDQ55C140 Zestaw wlotu świeżego powietrza - 20% świeżego powietrza (typ instalacji bezpośredniej) Doprowadzenie świeżego powietrza EFA02A6 (typ 2) EFA03A6 (typ 3) EFA06A6 (typ 6) EFA10A6 (typ 8) EFA02A6 (typ 1, 15 i 2) EFA03A6 (typ 25 i 3) EFA06A6 (typ 35, 4 i 6) EFA10A6 (typ 8 i 10) EFA02A6 (typ 2) EFA03A6 (typ 3) EFA06A6 (typ 6) EFA10A6 (typ 8) KJB212A Skrzynka elektryczna z zaciskiem uziemiającym (2 bloki) KJB311A Skrzynka elektryczna z zaciskiem uziemiającym (3 bloki) KJB411A Skrzynka elektryczna z zaciskiem uziemiającym Inne Grzałka elektryczna (standardowa) EEH02A6 (typ 2) EEH03A6 (typ 3) EEH06A6 (typ 6) EEH10A6 (typ 8) EEH01A6 (typ 1) EEH02A6 (typ 15 i 2) EEH03A6 (typ 25 i 3) EEH06A6 (typ 35, 4 i 6) EEH10A6 (typ 8 i 10) EEH02A6 (typ 2) EEH03A6 (typ 3) EEH06A6 (typ 6) EEH10A6 (typ 8) Grzałka elektryczna (duża) Dodatkowy wymiennik ciepła ESRH02A6 (typ 2) ESRH03A6 (typ 3) ESRH06A6 (typ 6) ESRH10A6 (typ 8) ESRH02A6 (typ 1, 15 i 2) ESRH03A6 (typ 25 i 3) ESRH06A6 (typ 35, 4 i 6) ESRH10A6 (typ 8 i 10) ESRH02A6 (typ 2) ESRH03A6 (typ 3) ESRH06A6 (typ 6) ESRH10A6 (typ 8) Nóżki ESFV06A6 (typ 2, 3 i 6) ESFV10A6 (typ 8) ESFV06A6 (typ 1 do 6) ESFV10A6 (typ 8 i 10) ESFV06A6 (typ 2, 3 i 6) ESFV10A6 (typ 8) Nóżki i kratka ESFVG02A6 (typ 2) ESFVG03A6 (typ 3) ESFVG06A6 (typ 6) ESFVG10A6 (typ 8) ESFVG02A6 (typ 1, 15 i 2) ESFVG03A6 (typ 25 i 3) ESFVG06A6 (typ 35, 4 i 6) ESFVG10A6 (typ 8 i 10) ESFVG02A6 (typ 2) ESFVG03A6 (typ 3) ESFVG06A6 (typ 6) ESFVG10A6 (typ 8) Skrzynka nawiewna z okrągłymi połączeniami Dodatkowa pionowa taca skroplin Dodatkowa pozioma taca skroplin EDPVB6 EDPVB6 EDPVB6 EDPHB6 EDPHB6 EDPHB6 2. Wymaga KRP1H

139 Opcje i akcesoria - Klimakonwektory FWL-DAT/DAF FWS-AT/AF FWM-DAT/DAF FWT-CT FWE-CT/CF FWP-AT FWB-BT FWD-AT/AF FWN-AT/AF (tylko typ 12, 16 i 18) EFA02A6 (typ 1, 15 i 2) EFA03A6 (typ 25 i 3) EFA06A6 (typ 35, 4 i 6) EFA10A6 (typ 8 i 10) EFA02A6 (typ 2) EFA03A6 (typ 3) EFA06A6 (typ 6) EFA10A6 (typ 8) EFA02A6 (typ 1, 15 i 2) EFA03A6 (typ 25 i 3) EFA06A6 (typ 35, 4 i 6) EFA10A6 (typ 8 i 10) EDMFA04A6 (typ 4) EDMFA06A6 (typ 6) EDMFA10A6 (typ 8 i 10) EDMFA12A6 (typ 12) EDMFA18A6 (typ 16 i 18) EDMFA04A6 (typ 4 i 5) EDMFA06A6 (typ 6 i 7) EDMFA10A6 (typ 8 i 10) EEH01A6 (typ 1) EEH02A6 (typ 15 i 2) EEH03A6 (typ 25 i 3) EEH06A6 (typ 35, 4 i 6) EEH10A6 (typ 8 i 10) EEH02A6 (typ 2) EEH03A6 (typ 3) EEH06A6 (typ 6) EEH10A6 (typ 8) EEH01A6 (typ 1) EEH02A6 (typ 15 i 2) EEH03A6 (typ 25 i 3) EEH06A6 (typ 35, 4 i 6) EEH10A6 (typ 8 i 10) Montaż fabryczny Montaż fabryczny EDEH04A6 (typ 4) EDEHS06A6 (typ 6) EDEHS10A6 (typ 8 i 10) EDEHS12A6 (typ 12) EDEHS18A6 (typ 16 i 18) EDEH04A6 (typ 4 i 5) EDEHS06A6 (typ 6 i 7) EDEHS10A6 (typ 8 i 10) EDEH04A6 (typ 4) EDEHB06A6 (typ 6) EDEHB10A6 (typ 8 i 10) EDEHB12A6 (typ 12) EDEHB18A6 (typ 16 i 18) EDEH04A6 (typ 4 i 5) EDEHB06A6 (typ 6 i 7) EDEHB10A6 (typ 8 i 10) ESRH02A6 (typ 1, 15 i 2) ESRH03A6 (typ 25 i 3) ESRH06A6 (typ 35, 4 i 6) ESRH10A6 (typ 8 i 10) ESRH02A6 (typ 2) ESRH03A6 (typ 3) ESRH06A6 (typ 6) ESRH10A6 (typ 8) ESRH02A6 (typ 1, 15 i 2) ESRH03A6 (typ 25 i 3) ESRH06A6 (typ 35, 4 i 6) ESRH10A6 (typ 8 i 10) EAH04A6 (typ 2-4) EAH07A6 (typ 5-7) EAH04A6 (typ 2-4) EAH07A6 (typ 5-7) EAH10A6 (typ 8-10) ESFV06A6 (typ 1 do 6) ESFV10A6 (typ 8 i 10) ESFV06A6 (typ 2, 3 i 6) ESFV10A6 (typ 8) ESFV06A6 (typ 1 do 6) ESFV10A6 (typ 8 i 10) ESFVG02A6 (typ 1, 15 i 2) ESFVG03A6 (typ 25 i 3) ESFVG06A6 (typ 35, 4 i 6) ESFVG10A6 (typ 8 i 10) ESFVG02A6 (typ 2) ESFVG03A6 (typ 3) ESFVG06A6 (typ 6) ESFVG10A6 (typ 8) ESFVG02A6 (typ 1, 15 i 2) ESFVG03A6 (typ 25 i 3) ESFVG06A6 (typ 35, 4 i 6) ESFVG10A6 (typ 8 i 10) EPCC02A6 (typ 2) EPCC03A6 (typ 3) EPCC06A6 (typ 6) EPCC10A6 (typ 8) EPCC02A6 (typ 1,15 i 2) EPCC03A6 (typ 25 i 3) EPCC06A6 (typ 35, 4 i 6) EPCC10A6 (typ 8 i 10) EDPVB6 EDPVB6 EDPVB6 EDPHB6 EDPHB6 EDPHB6 EDDPV10A6 (typ 4, 6, 8, 10) EDDPV18A6 (typ 12, 16 i 18) EDDPH10A6 (typ 4, 6, 8, 10) EDDPH18A6 (typ 12, 16 i 18) EDDPV10A6 EDDPH10A

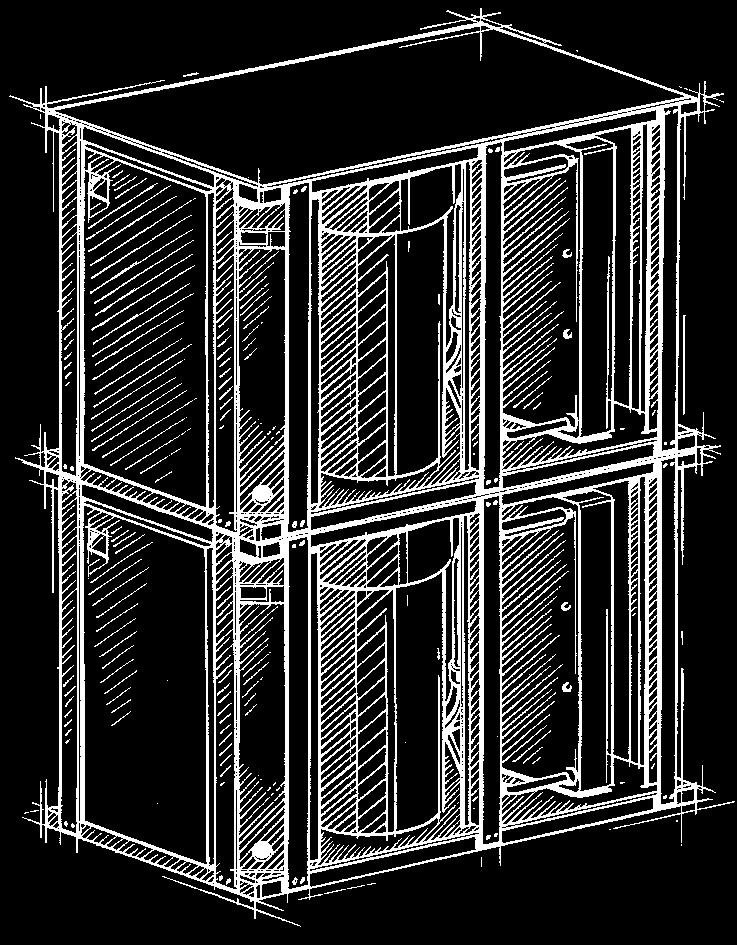

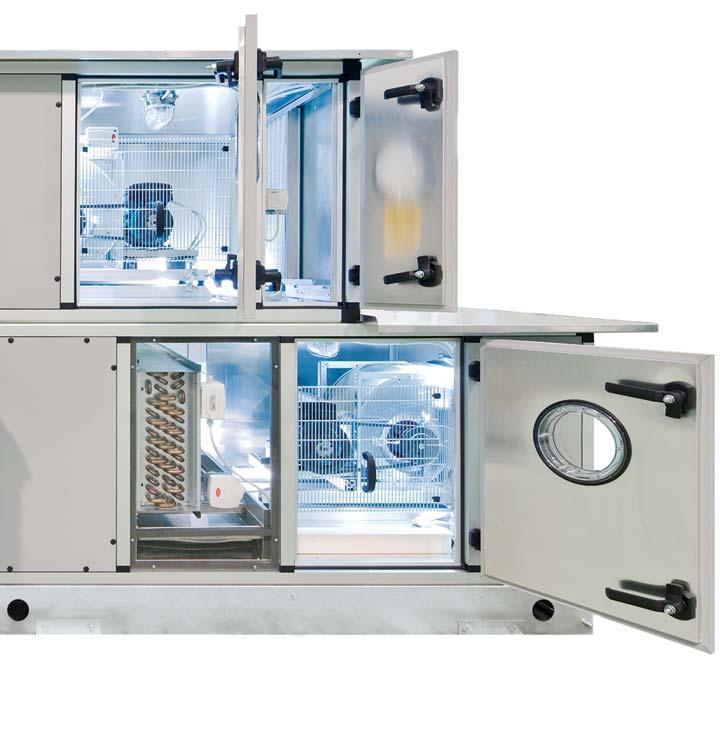

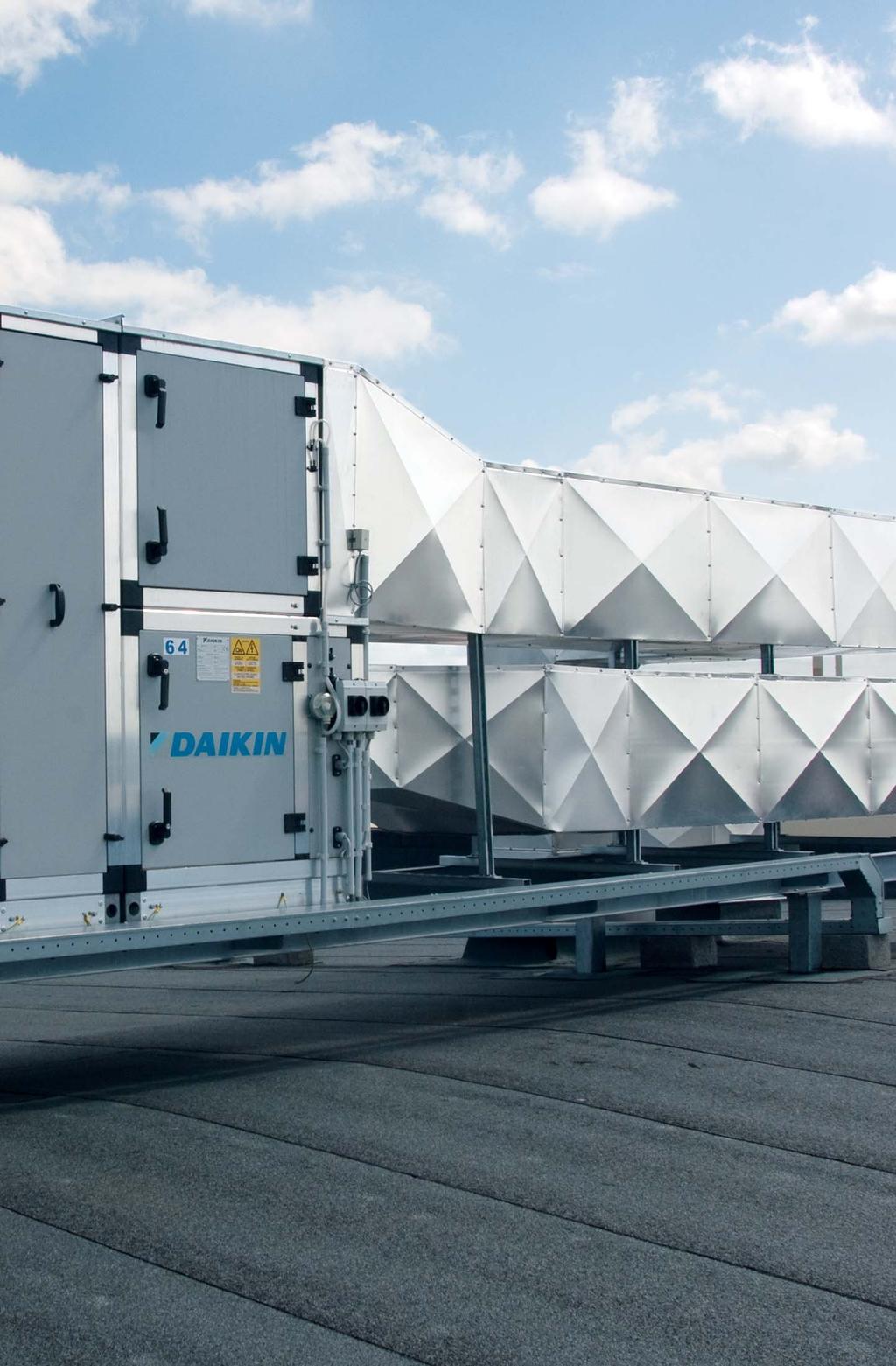

140 Centrale wentylacyjne Daikin dzięki swojej konstrukcji "plug-and-play" oraz nieodłącznej elastyczności, można konfigurować i łączyć, tak aby ściśle spełniały one wymagania dowolnego budynku niezależnie od tego, do jakich celów jest wykorzystywany oraz kto w nim pracuje. Tak projektujemy nasze systemy, aby były przyjazne dla środowiska naturalnego i najbardziej efektywne energetycznie, redukując w ten sposób ich negatywne oddziaływanie na środowisko naturalne, z równoczesnym zmniejszaniem kosztów poprzez minimalizację zużycia energii. Cechy te, w połączeniu z niewielkimi gabarytami urządzeń, powodują, ze nasze centrale wentylacyjne nadają się idealnie dla wszystkich obszarów zastosowań. 138

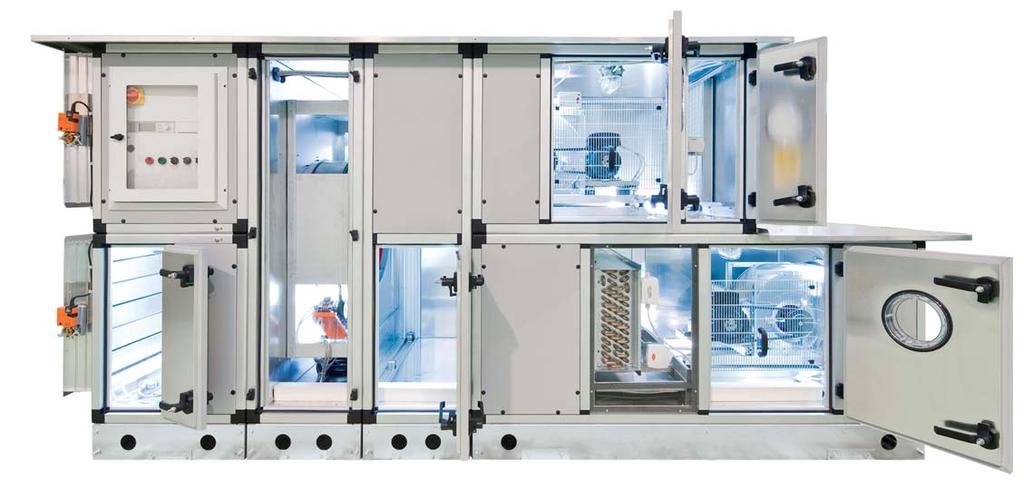

141 Centrale wentylacyjne Dlaczego centrale wentylacyjne Daikin? 140 Przegląd produktów 144 CECHA UNIKALNA Oprogramowanie i certyfikacja Eurovent 145 Zasada działania 146 D-AHU Professional 148 D-AHU Modular R 149 Pakiet świeżego powietrza Daikin 150 Opcje 151 Informacje na temat najnowszych danych: my.daikin.eu 1391

142 STRONY ARGUMENTACJI Centrale wentylacyjne Daikin Dlaczego centrale wentylacyjne Daikin? Maksymalna efektywność energetyczna i jakość powietrza w pomieszczeniach Bogaty wybór funkcji i opcji Komponenty o wysokiej jakości Innowacyjna technologia: unikalne właściwości i zaawansowana technologia zapewniają krótki okres zwrotu Efektywność działania i oszczędność energii Wyróżniająca się niezawodność i sprawność Dostępne różne zastosowania, jak w aplikacjach mieszkaniowych, komercyjnych i przemysłowych - chłodzenie i ogrzewanie na dużą skalę. Łatwa instalacja i uruchomienie dzięki plug and play Dostępny unikalny pakiet świeżego powietrza Daikin do podłączenia centrali wentylacyjnej do VRV lub ERQ Korzyści dla instalatorów Proste uruchomienie dzięki wstępnie zaprogramowanemu sterownikowi DDC Krótszy czas instalacji dzięki wewnętrznemu okablowaniu elektrycznemu i przyłączeniowym elektrycznym listwom, które pozwalają uniknąć wiercenia w panelach Licujący montaż elektrycznego panelu sterowania zapobiega niebezpieczeństwu uszkodzenia podczas transportu i instalacji Korzyści dla projektantów Narzędzie szybkiego doboru - oprogramowanie internetowe, opracowane w firmie Daikin z udoskonalonym interfejsem sterowania umożliwia uzyskanie profesjonalnego raportu w krótkim czasie Nieograniczone możliwości konfiguracji Korzyści dla użytkowników końcowych Efektywne energetycznie sterowniki umożliwiają użytkownikowi określanie wielu ustawień, czego wynikiem jest wspaniała elastyczność eksploatacyjna Bezpieczna obsługa - zintegrowany panel elektryczny dla urządzeń wyższych od 80 cm Niesamowite, niestandardowe możliwości pozwalają zaspokoić specyficzne potrzeby klientów

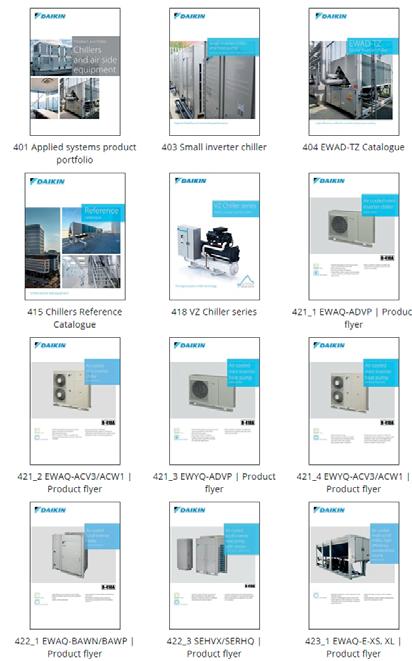

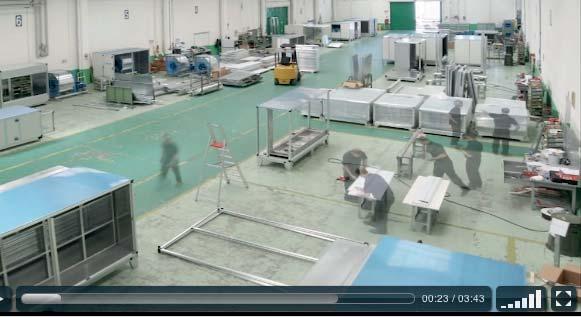

143 Narzędzia marketingowe Obejrzyj klip wideo klatka po klatce przedstawiający proces budowy centrali wentylacyjnej firmy Daikin na stronie: Pobierz naszą broszurę na temat central wentylacyjnych na stronie: my.daikin.eu Postępuj zgodnie z zaleceniami kreatora i dobierz/zmodyfikuj Modular lub Professional AHU za pomocą zaledwie kilku kliknięć! Kompleksowe rozwiązanie sterowania dla central wentylacyjnych Daikin Elektryczny panel sterowania wraz ze sterownikiem cyfrowym (DDC) Wszystkie czujniki i urządzenia pomiaru ciśnienia zainstalowane wewnątrz Wbudowane czujniki temperatury, wilgotności i CO 2 Wewnętrzne okablowanie elektryczne dla wszystkich komponentów Efektywność energetyczna z równoczesnym skupieniem na maksymalnym komforcie Można zdefiniować wartości zadane dla temperatury na zasilaniu, na powrocie oraz w pomieszczeniu Precyzyjne sterowanie wszystkimi podzespołami centrali wentylacyjnej, takimi jak nawilżacze, rekuperatory, zawory wody, presostaty filtrów i wentylatorów, silniki wentylatorów i falowniki Konstrukcja Plug & play Szybkie złącza niskonapięciowe pomiędzy podzespołami AHU Łatwe uruchomienie i przekazanie do eksploatacji Wstępnie zaprogramowane i przetestowane w fabryce układy sterowania zapewniają poprawność instalacji całego okablowania Obniżone koszty energii i eksploatacji Pakiet świeżego powietrza Daikin Podłączenie plug and play Professional lub Modular R AHU do Daikin VRV i ERQ Montowany fabrycznie pakiet zawiera m.in. Zawór rozprężny, interfejs elektroniczny i czujniki Zapewnia wysoką efektywność i komfort

144 Centrale wentylacyjne INTELIGENTNE STEROWANIE PRZEPUSTNICA I WENTYLATOR EC WYMIENNIK OBROTOWY I FILTR

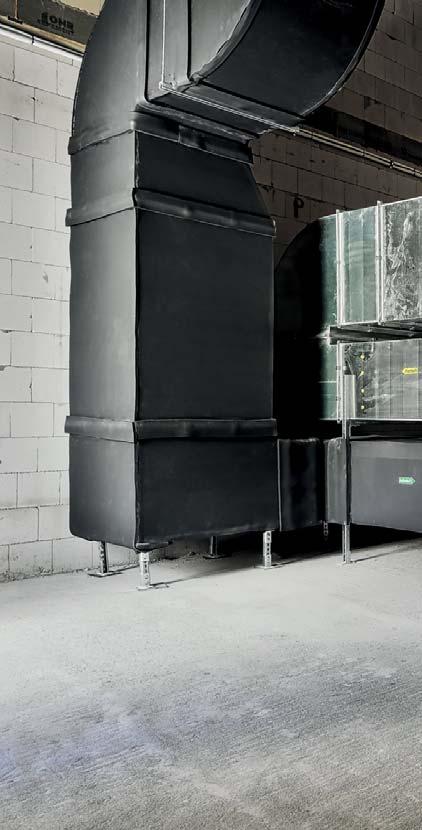

145 Centrale wentylacyjne INSTALACJA D-AHU MODULAR R DOSKONAŁY KLIMAT W POMIESZCZENIACH

146 Centrale wentylacyjne Przegląd produktów Przepływ powietrza (m 3 /h) * D-AHU Professional Professional Wstępnie skonfigurowane rozmiary Dostosowanie do indywidualnego klienta Modułowa konstrukcja Dostępność od początku 2017 Dostępność od początku Modular R Wstępnie skonfigurowane rozmiary Koncepcja plug and play Technologia wentylatora EC Obrotowy wymiennik rekuperacyjny (technologia odzysku ciepła jawnego lub utajonego) Zwarta budowa Modular P Wstępnie skonfigurowane rozmiary Koncepcja plug and play Technologia wentylatora EC Płytowy wymiennik ciepła aluminiowy z przepływem wstecznym o dużej sprawności Zwarta budowa Modular L Wstępnie skonfigurowane rozmiary Koncepcja plug and play Technologia wentylatora EC Płytowy wymiennik ciepła aluminiowy z przepływem wstecznym o dużej sprawności Niewielka wysokość Do zastosowań w miejscach bez sufitów podwieszanych m 3 /h do m 3 /h D-AHU Modular R 500 m 3 /h do m 3 /h D-AHU Modular P 500 m3/h do m3/h D-AHU Modular L 250 m3/h do m3/h

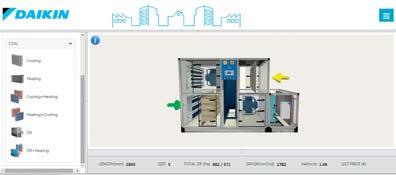

147 Centrale wentylacyjne Oprogramowanie doboru ASTRA Web Szybki dobór centrali wentylacyjnej pozwala zaoszczędzić cenny czas, drastycznie skracając czas doboru dzięki nowemu interfejsowi oprogramowania. Bardzo konkurencyjne rozwiązanie dostępne w ramach Wizard dzięki wstępnie zdefiniowanym parametrom. Wysoka jakość doboru dzięki inteligencji wbudowanej w oprogramowanie. Szybki dobór centrali wentylacyjnej dzięki kreatorowi, do którego zaleceń trzeba się stosować: 1 Wybierz serię: D-AHU Professional lub D-AHU Modular R 2 Podaj przepływ powietrza nawiewanego i powrotnego 3 Podaj nastawę dotyczącą nawiewanego powietrza w okresie letnim.zimowym 4 Podaj temperaturę zewnętrzną i powietrza wywiewanego w okresie letnim/zimowym Natychmiast pojawi się wynik w 3D gotowy do dostosowania do własnych potrzeb! Dodawanie lub zmiana podzespołów: wężownice do Modular R lub filtry, wymienniki ciepła itd. do gamy Professional. Można wybierać spośród różnych opcji np. typ izolacji i metalową blachę. Po zakończeniu raportu technicznego, można utworzyć cennik, wykres krzywej wentylatora i wykres psychometryczny. Końcowe raporty można pobrać w różnych formatach. Certyfikacja Eurovent Daikin Applied Europe S.p.A. jest uczestnikiem programu Eurovent Certified Performance dla central wentylacyjnych. Sprawdź ważność certyfikatu na stronie internetowej: lub Wynik sp65 Klasyfikacja Eurovent według EN1886 D1 Klasa wytrzymałości obudowy Maksymalne odkształcenie względne mm x m -1 D1 4,00 D2 10,00 D3 PRZEKRACZAJĄCE 10 L1 Klasa szczelności obudowy -400 Pa Maks. Wskaźnik wypływu (f 400 ) l x s -1 x m -2 L1 0,15 L2 0,44 L3 1,32 L1 Klasa szczelności obudowy Maks. wskaźnik wypływu (f 700 ) l x s -1 x m -2 L1 0,22 L2 0,63 L3 1,90 F9 Klasa szczelności zamontowania filtra Maks. wskaźnik wypływu bocznika filtra k wyrażony w % objętościowego natężenia przepływu F9 0,50 F8 1 F7 2 F6 4 G1 DO F5 6 T2 Współczynnik przenikania ciepła (U) W/m 2 x K T1 U <= 0,5 T2 0,5 < U <= 1 T3 1 < U <= 1,4 T4 1,4 < U <= 2 T5 Brak wymagań TB2 Współczynnik mostków cieplnych (kb) W x m -2 x K-1 TB1 0,75 < K b <= 1 TB2 0,6 < K b <= 0,75 TB3 0,45 < K b <= 0,6 TB4 0,3 < K b <= 0,45 TB5 Brak wymagań

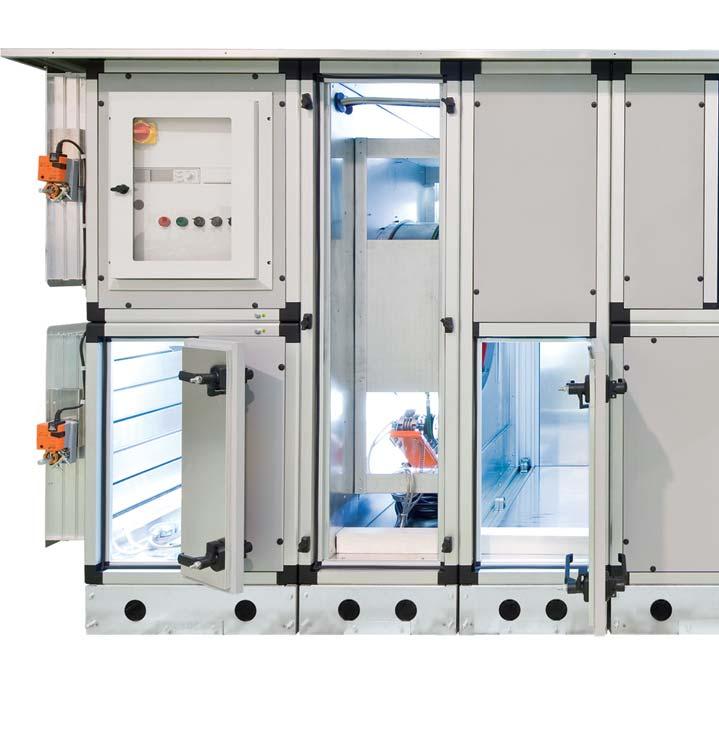

148 Centrale wentylacyjne Zasada działania Typowe konfiguracje central wentylacyjnych Daikin oferują bogaty wybór funkcji. Nasze systemy dysponują licznymi opcjami umożliwiającymi ich dostosowanie z wykorzystaniem bogatego asortymentu i dodatkowych funkcji Nawiew 1 Sekcja obejmująca przepustnice i fabrycznie montowane siłowniki 2 Filtr workowy z fabrycznie zamontowanym presostatem różnicy ciśnień i drzwiami na zawiasach Powietrze wywiewane 3 Układ odzysku ciepła (krzyżowy albo obrotowy wymiennik ciepła) 4 Komora mieszania z przepustnicami i fabrycznie zamontowane siłowniki 5 Wymiennik DX z funkcją odzysku ciepła z czynnikiem R-410A z galwanizowaną tacą skroplin i odkraplaczem Świeże powietrze 6 Wentylator powietrza nawiewanego (z drzwiami na zawiasach, wziernikiem zainstalowanym i okablowanym oświetleniem oraz przełącznikiem WŁ./WYŁ.) Wentylatory Wentylator EC z napędem bezpośrednim Wentylator o łopatkach pochylonych do przodu Wentylator o łopatkach pochylonych do tyłu Wentylator o przekroju płata skrzydła z łopatkami BC Wentylator z napędem bezpośrednim Wymienniki ciepła Nagrzewnice wodne Nagrzewnice parowe Wymiennik bezpośredniego odparowania Nagrzewnice przegrzanej wody Nagrzewnice elektryczne Nawilżacze Powierzchniowy nawilżacz wyparny - stałe odparowanie wody Powierzchniowy nawilżacz wyparny z pompką recyrkulacyjną Płuczka wodna powietrza - stałe odparowanie wody Płuczka wodna powietrza z pompką recyrkulacyjną Nawilżacz parowy z bezpośrednim wytwarzaniem pary Nawilżacz parowy z lokalnym dystrybutorem Nawilżacz z dyszami wodnymi 146

149 Centrale wentylacyjne System sterowania oparty na rozwiązaniu typu plug and play Precyzyjna kontrola temperatury Sterowanie układem schładzanej wody i systemem chłodzenia DX Free cooling Automatyczna kontrola CO 2 Unikalna konstrukcja profili Brak mostków termicznych dla całej centrali wentylacyjnej Gładkie powierzchnie wewnętrzne poprawiają IAQ (Indoor Air Quality = jakość powietrza wewnętrznego) Tradycyjny projekt Projekt Daikin 8 7 Wywiew Powietrze powrotne 7 Filtr workowy z fabrycznie zamontowanym presostatem różnicy ciśnień i drzwiami na zawiasach 8 Wentylator powietrza nawiewanego (z drzwiami na zawiasach, wziernikiem zainstalowanym i okablowanym oświetleniem oraz przełącznikiem WŁ./WYŁ.) Powietrze nawiewane 9 Komora mieszania z przepustnicami i fabrycznie zamontowane siłowniki 10 Układ odzysku ciepła (krzyżowy albo obrotowy wymiennik ciepła) 11 Sekcja obejmująca przepustnice i fabrycznie montowane siłowniki 5 6 Odzysk ciepła Wymiennik rotacyjny, odzysk ciepła jawnego lub utajonego Krzyżowy wymiennik ciepła (opcjonalny by-pass) Wymienniki glikolowe Inne sekcje Sekcja tłumika Sekcja komory mieszającej z przepustnicami sterowanymi siłownikami bądź ręcznie Pusta sekcja Filtry Syntetyczny filtr harmonijkowy Filtr płaski z siatką aluminiową Sztywny filtr workowy Miękki filtr workowy Wysokosprawny filtr Filtr absorpcyjny węglowy Filtr odwaniający węglowy Wyposażenie dodatkowe Funkcje sterowania Zabezpieczenie przed zamarzaniem Manometry Osłona napędu Daszek 147

150 Professional Elastyczne rozwiązanie do specjalnych zastosowań Elastyczna konstrukcja Centrale wentylacyjne Professional Daikin są dostosowane do indywidualnych wymagań, zoptymalizowane pod kątem opłacalnego doboru i standaryzacji produkcji. Natężenie przepływu powietrza od 500 m3/h do m3/h. Wszystkie urządzenia są modułowe, co ułatwia transport i montaż na miejscu instalacji. Elastyczne wymiarowanie Rozmiar Przepływ powietrza (m 3 /h) Wysokość - mm Szerokość - mm Rozmiar Przepływ powietrza (m 3 /h) Wysokość - mm Szerokość - mm Szerokość i wysokość w odstępach co 1 cm Brak dodatkowych kosztów wynikających z niestandardowej wielkości jednostki Bez wydłużenia czasu realizacji zamówienia Przykład Przepływ powietrza (m 3 /h) Wielkość jednostki Wys. (mm) Szer. (mm) Prędkość powietrza (m/s) Rozmiar , x ,5 Automatyka plug and play : większa kontrola, większa elastyczność System sterowania plug and play oferuje precyzyjniejszą kontrolę niż kiedykolwiek przedtem, umożliwiając użytkownikowi określanie wielu ustawień, czego wynikiem jest wspaniała elastyczność eksploatacyjna. Fabrycznie montowany elektryczny panel sterowania, wraz ze sterownikiem cyfrowym (DDC), jest połączony z wbudowanymi czujnikami temperatury, wilgotności i CO 2 w celu zarządzania takimi elementami, jak nawilżacze, rekuperatory obrotowe, zawory wody, presostaty różnicy ciśnienia dla filtrów i wentylatorów, silniki wentylatorów i inwertery. Wszystkie te elementy są fabrycznie zamontowane i okablowane, a poszczególne moduły centrali wentylacyjnej AHU są połączone przy użyciu szybkich złączy. System sterowania AHU może zarządzać chłodnicami i nagrzewnicami wodnymi, chłodnicami i nagrzewnicami freonowymi (DX w połączeniu z ERQ/ VRV), z jednym lub wieloma (do czterech obiegów na wymiennik DX) niezależnymi obiegami

151 Centrale wentylacyjne Modular R Wysokiej klasy rozwiązanie z odzyskiem ciepła Efektywność energetyczna i jakość powietrza w pomieszczeniach Wstępnie zdefiniowane rozmiary Silnik o wydajności Premium IE4 Energooszczędny rotacyjny wymiennik ciepła Zwarta budowa Zaawansowane funkcje sterowania Łatwa instalacja Jakość powietrza w pomieszczeniach zgodnie z wytycznymi odnośnie higieny VDI 6022 Limity operacyjne od temperatury otoczenia -25 C, -40 C z grzałkami elektrycznymi do +46 C Możliwość połączenia VRV IV i ERQ Wersje wewnętrzne i zewnętrzne Funkcja free cooling Praca ekonomiczna i tryb pracy w nocy Monitorowanie i sterowanie za pośrednictwem Daikin ITM Wentylatory EC Sterownik przepływu powietrza lub ciśnienia (zmienna ilość powietrza - stała ilość powietrza) Nominalny przepływ powietrza zaprogramowany fabrycznie Cicha praca Prosta i szybka instalacja Konstrukcja Plug and Play serii Modular jest nie tylko dogodną funkcją dla instalatorów. Zapewnia oszczędności, ponieważ nie ma potrzeby wykonywania kosztownych regulacji przed uruchomieniem jednostki. Plug and Play ułatwia pracę, jest ona bezpieczniejsza i bardziej ekonomiczna. D-AHU Modular R Przepływ powietrza m 3 /h Efektywność temp. zimą % 81,30 76,60 76,90 77,20 76,80 77,10 78,10 77,20 77,20 77,90 Spręż dyspozycyjny Nom. Pa Prąd Nom. A 2,64 3,98 2,20 3,3 4,10 4,60 4,98 6,48 8,52 10,68 Pobór mocy Nom. kw 0,59 0,89 1,40 2,03 2,60 2,84 3,10 4,14 5,20 6,68 SFPv kw/m 3 /s 1,78 1,88 1,86 1,78 1,70 1,68 1,60 1,64 1,63 1,60 Zasilanie elektryczne Faza faza N 3+N 3+N 3+N 3+N 3+N 3+N Częstotliwość Hz Napięcie V Wymiary Długość mm Głębokość mm Wysokość całkowita mm Ciężar kg Poziom głośności w odległości 1 m Lp db(a)*

152 Centrale wentylacyjne Pakiet świeżego powietrza Daikin Podłączenie plug and play centrali wentylacyjnej do VRV i ERQ Pakiet świeżego powietrza Daikin to kompleksowe rozwiązanie, które obejmuje wszystkie elementy sterowania urządzenia (zawór rozprężny, moduł sterowania i sterownik AHU) oraz czujniki zamontowane i skonfigurowane fabrycznie. Wysoka sprawność Pompy ciepła Daikin zyskały swą renomę dzięki wysokiej wydajności energetycznej. Zintegrowanie centrali wentylacyjnej z systemem odzysku ciepła stanowi jeszcze bardziej efektywne rozwiązanie, tam gdzie mamy do czynienia z chłodzeniem, ale temperatura powietrza zewnętrznego jest zbyt niska, aby wprowadzić je do pomieszczenia w niezmienionym stanie. W takim przypadku ciepło z biur jest wykorzystywane do podgrzewania doprowadzanego zimnego powietrza. Wysoki poziom komfortu Jednostki ERQ i VRV firmy Daikin szybko reagują na wahania temperatury powietrza zasilającego, w wyniku czego utrzymywana jest stała temperatura powietrza wewnętrznego i związany z tym wysoki poziom komfortu dla użytkownika. Najwyższy poziom oferuje seria VRV, która zapewnia jeszcze większą stabilność komfortu, oferując ciągłe ogrzewanie, nawet podczas odszraniania jednostki zewnętrznej. D-AHU Professional D-AHU Modular R Jednostka skraplająca VRV IV lub ERQ Fabrycznie założony i zlutowany pakiet świeżego powietrza Zawór rozprężny (EKEXV) Interfejs elektroniczny (EKEQ) Więcej informacji na temat połączenia jednostek VRV lub ERQ z centralami wentylacyjnymi znajduje się w rozdziale Wentylacja i kurtyny powietrzne Biddle w tym katalogu

153 Opcje - D-AHU Professional Centrale wentylacyjne Typ konstrukcji SP 65 SP 45 Anodowane aluminium opcja opcja Profil Anodowane aluminium z izolacją cieplną opcja opcja Narożnik Nylon wzmacniany włóknem szklanym standard standard Izolacja panelu Materiał blach zewnętrznych Materiał blach wewnętrznych Pianka poliuretanowa, gęstość 40 kg/m 3, przewodnictwo cieplne 0,022 W/m*K klasa standard standard odporności ogniowej b-s2, śr. zgodnie z EN Wełna mineralna, gęstość 120 kg/m 3, przewodnictwo cieplne 0,036 W/m*K (odniesione do temp. 20 C) klasa odporności ogniowej A1 zgodnie z EN opcja opcja Galwanizowana blacha stalowa z warstwą podkładową opcja opcja Aluminium i cynk standard standard Galwanizowana blacha stalowa opcja opcja Aluminium opcja opcja Stali nierdzewna AISI 304 opcja opcja Galwanizowana blacha stalowa z warstwą podkładową opcja opcja Aluminium i cynk standard standard Aluminium opcja opcja Stali nierdzewna AISI 304 opcja opcja Rama podstawy Aluminium do m³/h standard standard Galwanizowana blacha od m³/h standard standard Uchwyt Nylon wzmacniany włóknem szklanym standard standard Typ ściskany standard standard Typ Typ z funkcja zawiasów (możliwość zdejmowania drzwi) opcja opcja

154 Wytyczanie kierunków Obniż emisję dwutlenku węgla swoich klientów za pomocą kasety Bluevolution Sky Air Seasonal Smart Pierwsza na rynku w Europie kaseta dla sektora komercyjnego o niewielkim natężeniu ruchu wykorzystująca czynnik chłodniczy R-32 Wyjątkowe połączenie z kasetą z nawiewem obwodowym z automatyczną funkcją czyszczenia od Daikin O 68% niższa emisja dwutlenku węgla w porównaniu do odpowiedników na czynnik chłodniczy R-410A Wyższa efektywność sezonowa, współczynnik SEER aż do 7,35 O 15% mniejsza ilość czynnika chłodniczego w porównaniu do systemów na czynnik chłodniczy R-410A Nie wymaga corocznych kontroli szczelności instalacji chłodniczej Nowe funkcje - ciągły tryb pracy o niskim poziomie głośności, 5-stopniowa regulacja prędkości wentylatora, dłuższe orurowanie aż do 85 m Rozwiązanie dostępne z nowym inteligentnym sterownikiem w tablecie Daikin -68% Nie musisz szukać dalej bezkonkurencyjnej konstrukcji, komfortu 360, najwyższej efektywności energetycznej, najniższego oddziaływania na środowisko oraz niższych kosztów eksploatacyjnych Dołącz do misji Daikin już dziś. Odwiedź: Tablet Daikin Europe N.V. Naamloze Vennootschap Zandvoordestraat Oostende Belgium BE RPR Oostende (odp. wydawca) Daikin Europa N.V. jest uczestnikiem programu Certyfikującego Eurovent dla zespołów chłodzących ciecz (LCP), central wentylacyjnych (AHU), klimakonwektorów (FC) i systemów o zmiennym przepływie czynnika chłodniczego (VRF). Sprawdź ważność certyfikatu na stronie internetowej: lub ECPPL CD 121/17 Niniejsza publikacja ma charakter wyłącznie informacyjny i nie jest ofertą wiążącą firmy Daikin Europe N.V. Treść tej publikacji powstała dzięki wiedzy Daikin Europe N.V. Nie udzielamy pośredniej i bezpośredniej gwarancji na kompletność, dokładność, rzetelność lub przydatność do określonego celu treści oraz produktów i usług przedstawionych w niniejszym katalogu. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia. Daikin Europe N.V. nie ponosi odpowiedzialności za bezpośrednie lub pośrednie uszkodzenia, wynikające z lub związane z użyciem i/lub sposobem interpretacji niniejszego katalogu. Firma Daikin Europe N.V. posiada prawa autorskie całości przedstawionej treści. Aktualna publikacja zastępuje ECPPL16-500A.
