1 Katalog 2016 Systemy Wody Lodowej, Klimakonwektory i Centrale Wentylacyjne -45 C 0 C 80 C

2 Komfortowe środowisko pracy jest ważne dla wszystkich. Od supermarketów po biura, od budynków użyteczności publicznej po hotele, od restauracji po sklepy - wszędzie tam, gdzie zoptymalizowana jakość powietrza jest niezbędna przez cały czas - jednak żadna przestrzeń nie jest użytkowana w dokładnie taki sam sposób, a to wymaga zastosowania elastycznych, dopasowanych i ekonomicznych rozwiązań. Firma Daikin, lider innowacji od ponad 90 lat, rozumie te potrzeby, dlatego nasz program kompleksowych rozwiązań bazuje na systemach dostosowanych do potrzeb indywidualnych klientów. Niezależnie od tego, czy potrzebujesz klimatyzacji, ogrzewania, wentylacji, kurtyn powietrznych, czy systemów chłodniczych z inteligentnymi układami sterowania centralnego. Firma Daikin dysponuje urządzeniami, doświadczeniem oraz rozwiązaniami dopasowanymi do potrzeb. Dowiedz się więcej o naszych rozwiązaniach dla biznesu i przeczytaj o naszych doświadczeniach. 2

3 Nasza obietnica to pewność, że klienci mogą polegać na marce Daikin w zakresie najwyższego poziomu komfortu - to pozwala im skoncentrować się na pracy i domu. Naszym celem jest skupienie się na doskonałości technicznej, koncentracja na projekcie oraz standardach najwyższej jakości po to, aby nasi klienci mogli nam ufać i polegać na komforcie, jaki im oferujemy. W pełni angażujemy się w kwestie środowiskowe. Nasze produkty znajdują się w czołówce urządzeń o niskim zużyciu energii, a innowacje które będziemy wprowadzać w przyszłości, jeszcze bardziej będą redukować oddziaływanie rozwiązań HVACR (grzanie, wentylacja, klimatyzacja, chłodzenie) na środowisko. Jesteśmy liderem tam, gdzie inni jedynie mieszczą się w normie. Zamierzamy kontynuować naszą drogę jako globalny lider rozwiązań HVACR, ponieważ nasza specjalistyczna wiedza we wszystkich sektorach rynkowych poparta ponad 90-letnim doświadczeniem pozwoli nam oferować wartość dodaną do długotrwałych relacji opartych na zaufaniu, szacunku i wiarygodności. Obiecujemy kontynuować naszą postępową strategię, traktując wyzwania jako okazje do produkcji coraz lepszych rozwiązań. Nasze dążenie do innowacji pozwoli nam pokonywać drogę dla naszych klientów i naszej firmy. Będziemy działać inteligentnie i będziemy gotowi do tego, by wyjść poza schemat. Ciągły rozwój pozwoli nam dostarczać te podstawowe wartości naszej marki i cieszyć się trwałym sukcesem. 3

4 4

5 Spis treści Co nowego w 2016 roku? 6 Dlaczego wybierać czynnik chłodniczy R Technologia wymiany 11 Efektywność sezonowa, inteligentne wykorzystanie energii 12 Narzędzia i platformy 14 Systemy wody lodowej, klimakonwektory i centrale wentylacyjne 17 Klimakonwektory 109 Centrale Wentylacyjne 135 Systemy sterowania 151 Najnowsze dane: my.daikin.pl 5

6 Co nowego w 2016 roku? E(D/B)LQ-CV3 - Mały monoblok NOWOŚĆ Kompaktowy monoblok do ogrzewania i chłodzenia pomieszczeń opcjonalnie z funkcją podgrzewania wody użytkowej Bezproblemowa instalacja: wymagane tylko połączenia wodne Niezawodna praca nawet w temperaturze -25 C na zewnątrz dzięki funkcji zabezpieczenia przed zamarzaniem, np. w postaci swobodnie wiszącego wymiennika NOWOŚĆ EKHHP-A2V3+ERWQ-AV3 - Ciepła woda użytkowa, pompa ciepła Natychmiastowe podgrzanie wody użytkowej Możliwość połączenia z ogrzewaniem solarnym dla jeszcze większej efektywności energetycznej Łatwa instalacja: bez ciśnienia w zbiorniku wodnym i ograniczone ciśnienie w wymienniku ciepła Niewielkie wymagania konserwacyjne: brak elektrod dodatnich oznacza brak kamienia i osadów wapna, jak również korozji Elektryczna grzałka dodatkowa (2,5 kw) gwarantuje ciepłą wodę we wszystkich warunkach. Zbiornik 500 l można wyposażyć w zewnętrzny element hydrauliczny NOWOŚĆ Pełny typoszereg w układzie pojedynczym i multi o wysokiej efektywności i zapewniający duży komfort Wartości efektywności sezonowej do A+++ Nowa jednostka wewnętrzna na rynek Europy (FTXM-M) zapewniająca doskonałą jakość powietrza w pomieszczeniu Jednostki multi z 2, 3, 4 i 5 przyłączami z możliwością przyłączenia do jednostek naściennych i kanałowych Niski potencjał tworzenia efektu cieplarnianego dzięki czynnikowi chłodniczemu R-32 Nowy sterownik online FCAHG-F / RZAG-LV1 - Sky Air Pierwsza gama małych systemów komercyjnych dostępna z czynnikiem chłodniczym R-32 na rynku europejskim! Najmniejsze oddziaływanie na środowisko naturalne: - GWP mniejszy o 68% w porównaniu do R-410A - O 12% mniejsza ilość czynnika chłodniczego Minimalnie o 5% większa efektywność w porównaniu do jednostek na czynnik chłodniczy R-410A 6

7 Kaseta z nawiewem obwodowym z funkcją automatycznego czyszczenia panelu z filtrem o drobniejszych oczkach NOWOŚĆ Do miejsc, gdzie występuje drobny pył (np. sklepy odzieżowe), panel dekoracyjny z filtrem o drobniejszych oczkach gwarantuje optymalne warunki pracy w tym bardzo wymagającym otoczeniu NOWOŚĆ Panel do każdego zastosowania: Panel z funkcją automatycznego czyszczenia ze standardowym filtrem BYCQ140DG, biały (RAL9010) z szarymi żaluzjami Panel z funkcją automatycznego czyszczenia z filtrem o drobniejszych oczkach BYCQ140DGF, biały (RAL9010) z szarymi żaluzjami Biały (RAL9010) panel ze standardowym filtrem BYCQ140DW Biały (RAL9010) panel z szarymi żaluzjami ze standardowym filtrem BYCQ140D NOWOŚĆRXYSCQ-TV1 / RXYSQ-TV1 / RXYSQ-TY1 Seria VRV IV S Największy typoszereg jednostek mini na rynku: od 4 do 12 HP RXYSCQ4,5T: Najmniejszy (wysokość 823 mm) i najlżejszy (88 kg) VRV na rynku sprawia, że urządzenie jest prawie niezauważalne Można połączyć z jednostkami wewnętrznymi VRV lub stylowymi jednostkami wewnętrznymi (Daikin Emura, Nexura) Oferuje standardy i technologie VRV IV, takie jak zmienna temperatura czynnika chłodniczego SB.RKXYQ-T - VRV IV z pompą ciepła do NOWOŚĆ instalacji w pomieszczeniach Niewidzialny system VRV Unikalny VRV z pompą ciepła do instalacji w pomieszczeniach Pełna elastyczność, nadaje się do każdego miejsca w sklepie i do każdego typu budynku, ponieważ jednostka zewnętrzna jest niewidoczna i podzielona na 2 części Rozwiązanie nadaje się do gęsto zaludnionych obszarów dzięki niskiemu poziomowi głośności podczas pracy oraz swobodnej integracji z architekturą otoczenia Oferuje standardy i technologie VRV IV, takie jak zmienna temperatura czynnika chłodniczego Niewielka waga urządzeń skraca czas instalacji i zmniejsza wysiłek 7

8 RWEYQ-T8 - VRV IV chłodzony wodą NOWOŚĆ Możliwość podłączenia do największej i najmniejszej jednocześnie gamy skrzynek BS (BS1Q-A / BS-Q14A) Rozwiązanie idealne do wysokich budynków wykorzystujące wodę jako źródło ciepła Ujednolicony typoszereg produktów geotermalnych i standardowych z pompą ciepła i odzyskiem ciepła Oferuje standardy i technologie VRV IV, takie jak zmienna temperatura czynnika chłodniczego 2-stopniowe odzyskiwanie ciepła: pomiędzy jednostkami wewnętrznymi i pomiędzy jednostkami zewnętrznymi za pośrednictwem obiegu wody Hydroboksy do VRV zgodnie z dyrektywą ekoprojektowania NOWOŚĆ Hydroboks LT HXY-A8 i hydroboks HT HXHD-A8 w pełni zgodne z dyrektywą ekoprojektowania dzięki nowej pompie Do efektywnego ogrzewania/chłodzenia pomieszczeń i podgrzewania wody użytkowej Darmowe ogrzewanie dzięki przesyłaniu ciepła ze stref wymagających chłodzenia do stref wymagających ogrzewania lub ciepłej wody Oszczędza czas projektowania systemu, ponieważ wszystkie części składowe strony wodnej są w pełni zintegrowane, zapewniając bezpośrednią kontrolę nad temperaturą wody wylotowej NOWOŚĆ VAM-FC zgodny z przepisami ekoprojektowania Pełna zgodność z nowymi przepisami dotyczącymi ekoprojektowania, które wejdą w życie 1 stycznia 2016 roku Energooszczędna wentylacja z ogrzewaniem i chłodzeniem pomieszczeń i odzyskiem wilgoci Możliwość chłodzenia swobodnego Zapobieganie stratom energii dzięki opcjonalnemu czujnikowi CO 2 Dostępne bardzo sprawne filtry EWAQ-G - EWYQ-G- NOWOŚĆ Agregaty chłodnicze ze sprężarką Scroll chłodzone powietrzem i pompa ciepła Pojedynczy obieg czynnika chłodniczego (2 sprężarki Scroll) z jednym parownikiem Zwarta konstrukcja zapewniająca łatwą instalację w pomieszczeniach oraz łatwą modernizację Technologia mikrokanałowa wymiennika ciepła zmniejsza ilość stosowanego w systemie czynnika chłodniczego, a to obniża oddziaływanie na środowisko Dostępna opcja częściowego i całkowitego odzyskiwania ciepła Płytowy wymiennik ciepła z blachy stalowej nierdzewnej 8

9 EWHQ-G-/EWWQ-G-/EWWQ-L-/EWLQ-G-/ NOWOŚĆ EWLQ-L- Agregat chłodniczy chłodzony wodą ze sprężarką Scroll (z oddzielnym skraplaczem) i pompa ciepła Pojedynczy obieg czynnika chłodniczego (2 sprężarki Scroll) z jednym parownikiem (EWWQ-G-SS) Podwójny obieg czynnika chłodniczego (4 sprężarki Scroll) z jednym parownikiem (EWWQ-L-SS) Stworzone z myślą o instalacji piętrowej dwóch jednostek o pojedynczym obiegu, aby zmniejszyć powierzchnię zabudowy (EWWQ-G-SS) Wersja pompa ciepła z możliwością odwrócenia strony czynnika chłodniczego, idealna do zastosowań geotermalnych (EWHQ-G-SS) Do produkcji wody chłodzonej, do połączenia ze zdalnym agregatem skraplającym (EWLQ-G-SS/EWLQ-L-SS) JUŻ WIOSNĄ 2016 NOWOŚĆ Mini-ZEAS Idealne, mniejsze rozwiązanie multi spełniające wymagania chłodnicze Niewielka powierzchnia zabudowy (do 60% mniejsze od równorzędnych produktów na rynku) Zgodność z przepisami F-Gas (R-410A) System plug and play skraca czas instalacji i zmniejsza koszty JUŻ WIOSNĄ 2016 NOWOŚĆ BRC1E53A/B/C - Sterownik przewodowy z rotacją cyklu Zastąpi BRC1E52A/B wiosną 2016 roku. Dodatkowe funkcje: Rotacja cyklu i tryb pracy rezerwowej chłodzenia pomieszczeń technicznych Tryb oszczędny zdalnego sterownika: ekran wyłącza się, gdy nie następuje zmiana trybu lub regulacja ustawień Kontrola ograniczenia zużycia energii: obniża zużycie energii do 70 lub o 40%, gdy konieczne jest włączenie innych większych urządzeń Wybór funkcji cichej pracy w nocy dla jednostki zewnętrznej DCC601A51 - Centralny sterownik dotykowy NOWOŚĆ z połączeniem do chmury Centralne sterowanie budynkiem (klimatyzacja, kontaktron okienny itd.) Rozwiązanie intuicyjne i łatwy w obsłudze interfejs Atrakcyjny opcjonalny ekran pasuje do każdego wnętrza Instalacja plug&play Opcje pakietu w chmurze: Sterowanie online: sterowanie systemem z dowolnego miejsca Multi site: sterowanie i porównanie zużycia energii wielu instalacji Energooszczędność: automatyczna maksymalizacja systemu klimatyzacji i monitorowanie zużycia energii 9

10 R-32 - czynnik chłodniczy przyszłości Dlaczego wybierać czynnik chłodniczy R-32? Dziesięć lat przed ustawodawstwem Poprawa komfortu w pomieszczeniach i mniejsze oddziaływanie na środowisko. Mając to na uwadze, firma Daikin wprowadziła na rynek pierwsze na świecie klimatyzatory na czynnik chłodniczy R-32 w Japonii pod koniec 2012 roku, od tamtej pory zainstalowano miliony tych urządzeń. W międzyczasie, modele na R-32 wprowadzono w wielu innych krajach i w 2013 roku po raz pierwszy w Europie. Korzyści wynikające ze stosowania R-32 Nazwą chemiczną dla R32 jest difluorometan. Był on przez wiele lat stosowany jako element składowy mieszaniny czynnika chłodniczego R-410A. Daikin wraz z innymi firmami w branży uznali zalety używania R-32 w jego czystej formie. Skład R-410A R-32 Mieszanina 50% R % R-125 GWP (potencjał tworzenia efektu cieplarnianego) 2.087,5 675 Czysty R-32 (bez domieszek) ODP (potencjał niszczenia warstwy ozonowej) 0 0 Ururu Sarara Czy wiesz, że...? Daikin Emura FTXM Nowe Rozporządzenie UE w sprawie fluorowanych gazów cieplarnianych 517/2014 zakazuje stosowania niektórych czynników chłodniczych w niektórych zastosowaniach. R-32 jest na to idealną odpowiedzią. Firma Daikin wprowadziła modele na R lat przed czasem. Im szybciej branża zmieni czynniki chłodnicze na takie o niższym współczynniku GWP, tym lepiej dla środowiska. GWP nie jest jedynym parametrem Nie istnieje czynnik chłodniczy, który byłby w stanie odpowiadać potrzebom każdego zastosowania. To oznacza, że firma Daikin musi dokładnie ocenić opcje, biorąc pod uwagę nie tylko współczynnik GWP i ilość stosowanego czynnika chłodniczego, ale także inne aspekty, takie jak efektywność energetyczna, bezpieczeństwo i przystępność. Na przykład, wybór czynnika chłodniczego o niższym współczynniku GWP, ale który zużywa większą ilość energii nie jest dobry, ponieważ byłoby to przeciwne do założeń całkowitego oddziaływania produktu na globalne ocieplenie. Firma Daikin, a po niej także inni z branży wybrali R-32, ponieważ przyczynia się to do realizacji planów Rozporządzenia UE w sprawie fluorowanych gazów cieplarnianych. Czynnik jest efektywny energetycznie, bezpieczny i przystępny. W porównaniu do R-410A, GWP (potencjał tworzenia efektu cieplarnianego) R-32 wynosi zaledwie jedną trzecią przy dużo mniejszej ilości. Przyczynia się do realizacji planów Rozporządzenia UE w sprawie fluorowanych gazów cieplarnianych, jest efektywny energetycznie, bezpieczny i przystępny. R-32 jest także prostszy w recyklingu i jest go łatwiej używać ponownie. Oprócz tego, R-32 jest łatwiejszy w obsłudze dla instalatorów i techników serwisowych, ponieważ można go ładować w fazie ciekłej i gazowej. Nie trzeba się martwić o frakcjonowanie i przesuwanie. Przykład porównawczy: model Daikin Emura 3,5 kw dostępny na czynnik chłodniczy R-410A i R % 32% Wartość GWP R-410A R % 69% Ilość czynnika chłodniczego (kg) 100% 78% 22% Potencjalny wpływ na globalne ocieplenie (CO 2 równorzędny ilości czynnika chłodniczego: kg x GWP) 10

11 Technologia wymiany Technologia wymiany Szybki i skuteczny sposób na aktualizację systemów na czynnik chłodniczy R-22 i R-407C Serwis i konserwacja systemów na czynnik chłodniczy R-22 jest zakazana od 1 stycznia 2015 roku, co oznacza, że naprawa tych systemów nie jest możliwa. Aby uniknąć nieoczekiwanych dla klientów przestojów, od razu wymień te systemy! Korzyści dla instalatora Krótszy czas instalacji Realizacja większej liczby projektów w krótszym czasie, dzięki szybszej instalacji. Jest to bardziej opłacalne niż wymiana całego systemu z nowym orurowaniem. Mniejsze koszty instalacji Obniżenie kosztów instalacji pozwala zaoferować klientom najbardziej ekonomiczne rozwiązanie oraz poprawić konkurencyjność. Wymiana systemów innych firm To bezproblemowe rozwiązanie zastępujące systemy Daikin oraz systemy wyprodukowane przez innych producentów. Optymalizacja działalności Proste rozwiązanie technologii wymiany pozwala obsłużyć większą ilość klientów w krótszym czasie oraz pozwala im zaoferować najlepszą cenę! Wszyscy na tym korzystają. Korzyści dla klienta Oszczędzanie na kosztach eksploatacji Porównanie w oparciu o EER (efektywność produktu do zastosowań mieszkaniowych w trybie chłodzenia) Porównanie w oparciu o SEER R-22 R-410A Oszczędności na poziomie 30% (efektywność produktu do zastosowań mieszkaniowych zgodnie z bieżącymi przepisami sezonowymi produktu w trybie chłodzenia) Oszczędności na poziomie 50% Zachowaj instalację chłodniczą Tanie rozwiązanie do aktualizacji systemów Daikin! Wymień jednostki wewnętrzne i skrzynki BS Aby sprawdzić zgodność w przypadku zachowywania jednostek wewnętrznych, należy skontaktować się z lokalnym dystrybutorem. R-22 R-410A Bez zakłóceń Ponowne wykorzystanie istniejącego orurowania decyduje o szybkości wymiany i o jej wysokiej jakości, a to oznacza, że prace zostaną przeprowadzone bez ryzyka oddziaływania na prowadzoną działalność. Podniesienie komfortu Podnieś komfort dzięki najnowocześniejszemu projektowi, niskim poziomom głośności, sterowaniu za pośrednictwem wifi itd.! Wymień jednostki zewnętrzne 11

12 Wszystko zależy od klasy energetycznej Nowe etykiety energetyczne dla generatorów ciepła i podgrzewaczy do wody Od 26 września 2015 roku, wszystkie systemy przeznaczone do ogrzewania pomieszczeń oraz podgrzewania ciepłej wody muszą posiadać etykietę, która w sposób wyraźny wskazuje klasę efektywności systemu. Nowe wymagania odnośnie etykietowania wynikają z przyjęcia w 2010 roku Dyrektywy w sprawie etykiet efektywności energetycznej (2010/30/UE). Głównym celem tej Dyrektywy jest wyeliminowanie z rynku produktów nieskutecznych o małej efektywności energetycznej. Na rynku pozostaną tylko pompy ciepła o klasie efektywności energetycznej A+ (dla 55 C) lub A (dla niskotemperaturowych pomp ciepła do 35 C) i wyższej. Kondensacyjne kotły gazowe i olejowe będą musiały posiadać co najmniej etykietę B. Firma Daikin ma proaktywne podejście do nowych wymogów energetycznych, prowadzi politykę ciągłego usprawniania i wprowadzania dodatków do systemów grzewczych i podgrzewania ciepłej wody użytkowej, dzięki czemu jest w stanie zagwarantować efektywność energetyczną swoich urządzeń na poziomie `A lub wyższą. Dowiedz się więcej na stronie internetowej: 12

13 Daikin wytycza kierunki Efektywność sezonowa, inteligentne wykorzystanie energii Ambitne cele środowiskowe europejska etykieta energetyczna Komisja Europejska zdefiniowała ambitne cele dotyczące poprawy efektywności energetycznej w Unii Europejskiej. Tak zwany cel polega na dążeniu do zredukowania o 20% emisji CO 2, 20% udziału energii odnawialnej oraz zredukowaniu o 20% zużycia energii pierwotnej w okresie do roku Europa wydała dyrektywę w sprawie projektowania ekologicznego Eco-Design [2009/125/WE], aby zrealizować te cele. Określa ona minimalne wymagania dotyczące efektywności dla produktów zużywających energię. Pompy ciepła powietrze-powietrze Od 2013 roku, wszystkie klimatyzatory oraz pompy ciepła powietrze-powietrze o mocy poniżej 12 kw podlegają dyrektywie ekoprojektowania. Produkty niespełniające wymagań minimalnej efektywności (na przykład klimatyzatory bez sterowania inwerterowego) będą tracić swe oznaczenia CE i w związku z tym nie będzie można ich już sprzedawać w Europie. W celu poinformowania użytkowników zainteresowanych tymi nowymi standardami efektywności energetycznej, Europa wprowadza także nową etykietę energetyczną. Wprowadzenie w roku 1992 poprzedniej europejskiej etykiety energetycznej miało swoje znaczenie. Klienci mogli dokonywać porównań i podejmować decyzje o zakupach w oparciu o jednolite kryteria klasyfikowania. Nowa etykieta, która zaczęła obowiązywać od 1 stycznia 2013 roku, umożliwia użytkownikom końcowym dokonywanie jeszcze bardziej świadomych wyborów, ponieważ efektywność sezonowa odzwierciedla efektywność klimatyzatora w całym sezonie eksploatacji. A ++ A EHBH04CB3V / ERLQ004CAV3 / EKHWP300B / 3xEKSV26P / EKRUCBL1 L L A ++ A +++ EKHWP500B 72W B Etykieta energetyczna obejmuje wiele poziomów od A+++ do D, reprezentowanych przez odcienie kolorów od ciemnej zieleni (najwyższa efektywność energetyczna) po czerwień (najniższa efektywność). Informacje, jakie zawiera etykieta, obejmują nie tylko wskaźnik sprawności sezonowej dla grzania (SCOP) i chłodzenia (SEER), lecz również roczne zużycie energii oraz poziomy głośności. Systemy grzewcze Od września 2015 roku, grzejniki, wielofunkcyjne urządzenia grzewcze oraz grzejniki do ciepłej wody użytkowej muszą być zgodne z wymogami celów Użytkownicy końcowi zyskali możliwość doboru najbardziej efektywnego energetycznie systemu grzewczego do określonego rozwiązania poprzez na przykład porównanie kotłów olejowych z pompami ciepła powietrze-powietrze. 477L Wentylacja Unia Europejska zdecydowała o rozszerzeniu tego systemu minimalnych wymogów w zakresie efektywności sezonowej i etykiet energetycznych także na systemy wentylacyjne od stycznia 2016 roku. Dane dotyczące ekoprojektowania będą wymagane zarówno dla jednostek VAM, jak i central wentylacyjnych. Etykiety energetyczne tylko dla jednostek VAM. Agregaty chłodnicze i procesowe Oprócz pomp ciepła, generatorów ciepła, podgrzewaczy do wody i urządzeń wentylacyjnych, także agregaty chłodnicze i procesowe muszą spełniać minimalne wymogi odnośnie efektywności. Od lipca 2016 roku, nowe przepisy UE będą obowiązywać także w stosunku do komercyjnych agregatów skraplających, ZEAS oraz agregatów procesowych. I chociaż przepisy dotyczące wentylacji zaczną obowiązywać od stycznia 2016 roku, a agregatów chłodniczych i procesowych od lipca 2016 roku, firma Daikin już przygotowuje swoje urządzenia i narzędzia komunikacyjne, aby po raz kolejny wyprzedzić ustawodawstwo. 13

14 Narzędzia i platformy Narzędzia i platformy Jesteśmy po to, aby Ci pomóc! Literatura Zobacz całą dostępną literaturę dla Ciebie dla klientów Aplikacje wspomagania sprzedaży Oferujemy różne narzędzia oprogramowania do modelowania budynków, doboru, symulacji i wykonywania kosztorysów z myślą o wsparciu sprzedaży. support-and-manuals/ software-downloads/index.jsp Niektóre z naszych najczęściej używanych aplikacji: Symulator Daikin Altherma: do prawidłowego doboru pompy ciepła Aplikacja 3D: wybierz klimatyzację i zobacz, jak wygląda w Twoim domu, ZANIM ją kupisz! Aplikacja do wskazań kodów błędów: szybko poznaj znaczenie kodów błędów dla każdej rodziny produktów Narzędzie do obliczania obciążenia: pomaga w obliczeniu obciążenia cieplnego i chłodzenia w Twoim budynku Narzędzie doboru Multi: szybkie obliczenie kombinacji multi split i długości instalacji Xpress: narzędzie do szybkiego wykonywania kosztorysów dla VRV Astra: oprogramowanie do projektowania AHU Modele BIM dla jednostek VRV 14

15 Tools & platforms Pomoc online NOWOŚĆ Portal biznesowy Poznaj naszą nową sieć extranet, która myśli razem z Tobą: my.daikin.pl Znajdź od razu wszystkie informacje dzięki rozbudowanej funkcji wyszukiwania Dostosuj opcje tak, aby widzieć te, które są odpowiednie dla Ciebie Dostęp za pośrednictwem urządzeń mobilnych i komputera PC Internet Znajdź rozwiązanie do różnych zastosowań: Hotel Budynek mieszkalny Supermarket Sklep Biuro Restauracja Bank Sport i rozrywka Pomieszczenie techniczne Przemysł my.daikin.pl Uzyskaj więcej danych na temat naszych flagowych produktów za pośrednictwem naszych dedykowanych ministron W DRODZE commercial/ U KLIENTÓW industrial/ Zobacz nasze referencje W BIURZE HOTEL PORTA FIRA references/index.jsp 15

16 16

17 Systemy wody lodowej, klimakonwektory i centrale wentylacyjne NOWOŚĆ Dlaczego agregaty chłodnicze Daikin? 18 Przegląd produktów - agregaty chłodnicze chłodzone powietrzem i agregaty skraplające 22 Przegląd produktów - agregaty chłodnicze chłodzone wodą i agregaty z oddzielnym skraplaczem 24 Agregaty chłodnicze chłodzone powietrzem (tylko chłodzenie) EWAQ-ADVP 26 EWAQ-ACV3/ACW1 27 EWAQ-BAWN/BAWP 28 EWAQ-G- 30 EWAQ-E- 34 EWAQ-F- 36 EWAQ-GZ 40 EWAD-E- 42 EWAD-D- 44 EWAD-C- 52 EWAD-CZ 58 EWAD-CF 60 EWAD-TZ 62 NOWOŚĆ NOWOŚĆ NOWOŚĆ NOWOŚĆ NOWOŚĆ Agregaty chłodnicze chłodzone wodą EWWQ-B- 80 EWWP-KBW1N 82 EWHQ-G- 84 EWWQ-G- 85 EWWQ-L- 86 EWWD-G- 88 EWWD-I- 90 EWWD-J- 92 EWWD-H- 93 Agregaty chłodnicze z oddzielnym skraplaczem EWLP-KBW1N 94 EWLQ-G- 95 EWLQ-L- 96 EWLD-J- 97 EWLD-G- 98 EWLD-I- 99 Odśrodkowe agregaty chłodnicze chłodzone wodą EWWD-FZXS 100 DWSC / DWDC 101 NOWOŚĆ Agregaty chłodnicze chłodzone powietrzem (pompa ciepła) EWYQ-ADVP 68 EWYQ-ACV3/ACW1 69 EWYQ-BAWN/BAWP 70 SEHVX-AAW/SERHQ-AAW1 71 EWYQ-G- 72 EWYQ-F- 74 EWYD-BZ 76 Opcje 102 Akcesoria 106 Agregat skraplający chłodzony powietrzem ERAD-E- 78 Najnowsze dane: my.daikin.eu 17

18 STRONY ARGUMENTACJI Agregaty chłodnicze Daikin Dlaczego agregaty chłodnicze Daikin? Agregaty chłodnicze Daikin stanowią idealny pomost między wymaganiami dotyczącymi projektu a satysfakcją klienta. Od najmniejszych agregatów chłodniczych po największe, nasza kontrola jakości i dbałość o szczegóły jest absolutnie najważniejszą sprawą. Nasze systemy wykorzystują najbardziej zaawansowane technologie, oferują najwyższe efektywności energetyczne i najniższe koszty eksploatacji, definiując najwyższy standard pod względem niezawodności i sprawności. Największa i najbardziej elastyczna oferta agregatów chłodniczych Od najmniejszych mini agregatów chłodniczych do zastosowań mieszkaniowych po największy agregat chłodniczy dla potrzeb miejskich sieci chłodniczych Dostosowane do indywidualnych potrzeb rozwiązania oparte na najbardziej zaawansowanej technologii Bogaty wybór opcji i akcesoriów Światowe doświadczenie w projektowaniu i produkcji agregatów chłodniczych Najbardziej zaawansowane na świecie zakłady badań i rozwoju klimatyzacji: Applied Development Center w Minneapolis, Minnesota Własny rozwój i produkcja głównych komponentów do agregatów chłodniczych (sprężarek, wentylatorów, wężownic do skraplaczy, oprogramowania itd.) Najwyższa efektywność w przypadku każdej instalacji Technologia inwertera w całej gamie wydajności Najniższe koszty eksploatacji i krótki czas zwrotu inwestycji Jakość i niezawodność Zintegrowana polityka zero defektów firmy Daikin zapewnia jakość komponentów i gotowych produktów Każdy agregat chłodniczy jest testowany fabrycznie i jest poddawany audytowi jakości przed wysyłką Korzyści dla instalatorów Rozwiązania typu Plug & play Łatwość wykonywania czynności serwisowych Idealne rozwiązania dla projektów po modernizacji Korzyści dla konsultantów Energooszczędne rozwiązania bez uszczerbku dla niezawodności i wydajności We wszystkich naszych produktach wykorzystywana jest najnowsza technologia Korzyści dla użytkowników końcowych Znaczne oszczędności na kosztach eksploatacji Certyfikat Eurovent i AHRI 18

19 Oprogramowanie doboru agregatu chłodniczego Oprogramowanie doboru agregatu chłodniczego Daikin pozwala konsultantom i inżynierom budowlanym dobrać odpowiednie urządzenia w oparciu o typ zastosowania, efektywność i poziom głośności oraz wymaganą wydajność. Narzędzie prezentuje wszystkie możliwe serie i generuje szczegółowy podręcznik danych technicznych dla wybranych urządzeń. Narzędzia NOWOŚĆ Portal biznesowy Poznaj naszą nową sieć ekstranet, która myśli razem z Tobą: my.daikin.eu Znajdź od razu wszystkie informacje dzięki rozbudowanej funkcji wyszukiwania Możliwość dostosowywania opcji tak, aby widzieć te, które są odpowiednie dla Ciebie Dostęp za pośrednictwem urządzeń mobilnych i komputera PC Internet Zobacz zestawienie naszych referencji Literatura Sprawdź zestawienie całej naszej literatury dla sieci profesjonalistów i klientów końcowych (daikineurope.com/support-and-manuals/ catalogues/applied-systems/) 19

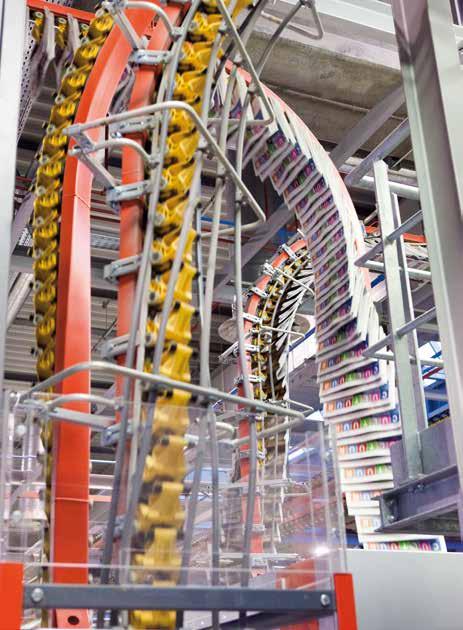

20 Agregaty chłodnicze FIRMA POLGRAFICZNA INSTALACJA AGREGATU CHŁODNICZEGO CHŁODZONEGO POWIETRZEM INSTALACJA AGREGATU CHŁODNICZEGO CHŁODZONEGO POWIETRZEM LODOWISKO 20

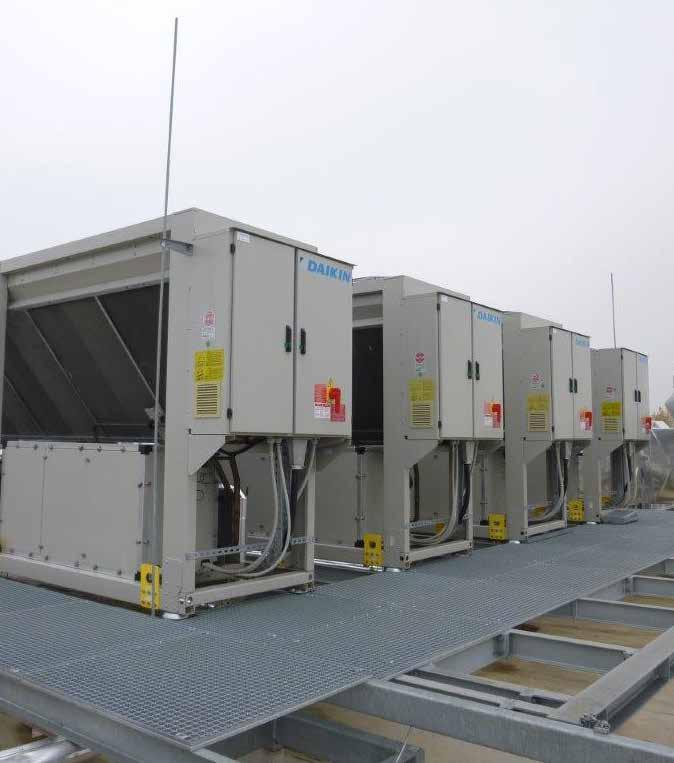

21 Agregaty chłodnicze INSTALACJA EWAQ-GZXR CENTRUM DANYCH CHŁODZENIE TECHNOLOGICZNE LODOWISKO 21

22 Agregaty chłodnicze chłodzone powietrzem i agregaty skraplające Przegląd produktów Sprężarka Wodny wymiennik ciepła Wersja wydajności Wersja głośności Typ czynnika chłodniczego* Obiegi czynnika chłodniczego Inwerter Free cooling Typu swing Spiralna Śrubowa Płytowy ** Jednobiegowy, płaszczoworurowy Standard Wysoki Bardzo wysoki Wysoka temp. otoczenia Standard Niski Obniżony Bardzo niski Tylko chłodzenie EWAQ~ADVP R-410A 1 BPHE EWAQ~ACV3/ACW1 R-410A 1 BPHE EWAQ~BA* R-410A 1 BPHE EWAQ~G- NOWOŚĆ R-410A 1 BPHE EWAQ~E- R-410A 1 EWAQ~F- R-410A 2 EWAQ~GZ R-410A 1-2 EWAD~E- R-134a 1 EWAD~D- R-134a 2 EWAD~C- R-134a 2-3 EWAD~CZ R-134a 2-3 EWAD~CF R-134a 2 EWAD~TZ R-134a 1-2 Pompa ciepła EWYQ~ADVP R-410A 1 BPHE EWYQ~ACV3/ACW1 R-410A 1 BPHE EWYQ~BA* R-410A 1 BPHE SEHVX-AAW SERHQ-AAW1 R-410A 1 BPHE EWYQ~G- NOWOŚĆ R-410A 1 BPHE EWYQ~F- R-410A 1-2 EWYD~BZ R-134a 2-3 Agregat skraplający ERAD~E- R-134a 1 * (GWP) : R-410A (2.087,5), R-134a (1.430) ** BPHE: Lutowany płytowy wymiennik ciepła 22

23 Agregaty chłodnicze chłodzone powietrzem i agregaty skraplające Wydajność chłodnicza (kw) Wydajność grzewcza (kw) 0 17, ,3~7,2 8,6~17,0 16,6~64,5 69,3~ ~ ~ ~395 98~ ~ ~ ~ ~ ~ , ,3~7,2 5,6~8,2 8,6~17,0 9,9~14,8 16,6~64,5 16,2~63,7 20,7~74,3 21,3~63,7 75,2~165 82,2~ ~ ~ ~ ~ , ~488 23

24 Agregaty chłodnicze chłodzone wodą i agregaty z oddzielnym skraplaczem Przegląd produktów Typ czynnika chłodniczego* Obiegi czynnika chłodniczego Inwerter Spiralna Sprężarka Śrubowa Odśrodkowa Wodny wymiennik ciepła Płytowy ** Jednobiegowy, płaszczoworurowy Wersja wydajności Standard Wysoki Wersja głośności Standard Agregaty chłodnicze chłodzone wodą (tylko chłodzenie i tylko ogrzewanie) EWWP~KBW1N R-407C EWHQ~G- NOWOŚĆ R-410A 1 EWWQ~G- NOWOŚĆ R-410A 1 EWWQ~L- NOWOŚĆ R-410A 2 EWWD~J- R-134a 1-2 EWWD~G- R-134a 1-2 EWWD~I- R-134a EWWD~H- R-134a 1 Zatapialne Agregaty chłodnicze chłodzone wodą (tylko chłodzenie) EWWQ~B- R-410A 1-2 Agregaty chłodnicze z oddzielnym skraplaczem EWLP~KBW1N R-407C 1-2 BPHE EWLQ~G- NOWOŚĆ R-410A 1 EWLQ~L- NOWOŚĆ R-410A 2 EWLD~J- R-134a 1-2 EWLD~G- R-134a 1-2 EWLD~I- R-134a Odśrodkowe agregaty chłodnicze chłodzone wodą EWWD~FZ R-134a 1 Zatapialne DWSC R-134a opcja DWDC BPHE RT ODŚRODKOWY R-134a * (GWP) : R-410A (2.087,5), R-134a (1.430), R-407C (1.773,9) ** BPHE: Lutowany płytowy wymiennik ciepła 24

25 Agregaty chłodnicze chłodzone wodą i agregaty z oddzielnym skraplaczem Wydajność chłodnicza (kw) Wydajność grzewcza (kw) 0 17, ,9~194 16,7~249 87,3~ ~420 93,7~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ , ~ , ,1~62,4 86,5~ ~ ~ ~ ~ , ~ ~ ~9.000 [ 2 x ]

26 EWAQ-ADVP Mini agregat chłodniczy ze sterowaniem inwerterowym, chłodzony powietrzem Technologia inwertera zapewnia niskie poziomy głośności i wiodący w tego typu klasie urządzeń współczynnik ESEER Szeroki zakres pracy Łatwa instalacja plug and play Zasilanie jednofazowe i niskie prądy rozruchowe sprawiają, że urządzenie nadaje się idealnie do zastosowań mieszkaniowych Wbudowany moduł hydrauliczny: bez konieczności stosowania zbiornika buforowego, pompa i główny wyłącznik są dostępne w standardzie EWAQ-ADVP Sterownik cyfrowy Tylko chłodzenie EWAQ-ADVP Wydajność chłodnicza Nom. kw 5,28 (1) 6,08 (1) 7,18 (1) Pobór mocy Chłodzenie Nom. kw 1,94 (1) 2,40 (1) 3,00 (1) Regulacja wydajności Metoda Sterowanie inwerterowe EER 2,72 (1) 2,53 (1) 2,39 (1) Wymiary Jednostka Wysokość mm 805 Szerokość mm Głębokość mm 360 Ciężar Jednostka kg 100 Ciężar operacyjny kg 104 Wodny wymiennik Typ Płytowy ciepła Natężenie Chłodzenie Nom. l/min przepływu wody 14,9 17,2 20,4 Powietrzny Typ wymiennik ciepła Rurowy Elementy Przeponowe Obj. l hydrauliczne naczynie wzbiorcze 6 Sprężarka Typ Sprężarka typu "swing" hermetyczna Ilość 1 Wentylator Typ Osiowy Ilość 1 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB 5~20 Strona powietrzna Chłodzenie Min.~Maks. CDB 10~43 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Sterowanie Inwerter Obiegi Ilość 1 Ilość czynnika Na obieg kg 1,7 chłodniczego TCO₂eq 3,5 Obieg wodny Średnica połączeń instalacji rurowej cal 1 MBSP Połączenia Spust wody wymiennika ciepła instalacji rurowej 5/16 połączenie redukcyjne SAE Jednostka Maksymalny prąd roboczy A 17,3 Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 1~/50/230 (1) Totocz 35 C - LWE 7 C (Dt: 5 C) 26

27 EWAQ-ACV3/ACW1 Mini agregat chłodniczy ze sterowaniem inwerterowym, chłodzony powietrzem Technologia inwertera zapewnia niskie poziomy głośności i wiodący w tego typu klasie urządzeń współczynnik ESEER Szeroki zakres pracy Wbudowany moduł hydrauliczny: bez konieczności stosowania zbiornika buforowego, pompa i główny wyłącznik są dostępne w standardzie Łatwa instalacja typu plug and play Zasilanie jednofazowe do zastosowań mieszkaniowych, zasilanie trójfazowe dostępne do niewielkich zastosowań komercyjnych EWAQ-ACV3/ACW1 Sterownik cyfrowy Tylko chłodzenie EWAQ 009ACV3 010ACV3 011ACV3 009ACW1 011ACW1 013ACW1 Wydajność chłodnicza Nom. kw 12,2 (1) / 8,6 (2) 13,6 (1) / 9,6 (2) 15,7 (1) / 11,1 (2) 12,9 (1) / 9,1 (2) 15,7 (1) / 11,1 (2) 17,0 (1) / 13,3 (2) Pobór mocy Chłodzenie Nom. kw 2,85 (1) / 2,83 (2) 3,41 (1) / 3,28 (2) 4,13 (1) / 3,90 (2) 3,08 (1) / 3,05 (2) 4,13 (1) / 3,90 (2) 5,52 (1) / 5,18 (2) Regulacja wydajności Metoda Sterowanie inwerterowe EER 4,27 (1) / 3,05 (2) 4,00 (1) / 2,93 (2) 3,79 (1) / 2,85 (2) 4,19 (1) / 2,99 (2) 3,79 (1) / 2,85 (2) 3,08 (1) / 2,57 (2) ESEER 4,31 4,30 4,33 4,43 4,44 4,36 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm 382 Ciężar Jednostka kg 180 Wodny wymiennik Typ Płytowy ciepła Ilość 1 Objętość wody l 1,01 Natężenie Chłodzenie Nom. l/min przepływu wody 24,7 27,6 31,9 26,1 31,9 38,2 Powietrzny Typ wymiennik ciepła Hi-XSS Elementy Przeponowe Obj. l hydrauliczne naczynie wzbiorcze 10 Sprężarka Typ Hermetyczna sprężarka spiralna Ilość 1 Wentylator Typ Osiowy Ilość 2 Natężenie przepł. Chłodzenie Nom. m³/min pow Silnik wentylatora Prędkość Chłodzenie Nom. obr./min 780 Stopnie 8 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Chłodzenie Tryb nocny dba Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB 5~22 Strona powietrzna Chłodzenie Min.~Maks. CDB 10~46 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Sterowanie Elektroniczny zawór rozprężny Obiegi Ilość 1 Ilość czynnika Na obieg kg 2,95 chłodniczego TCO₂eq 6,2 Obieg wodny Średnica połączeń instalacji rurowej cal G 5/4 (żeńska) Instalacja rurowa cal 5/4 Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 1~/50/230 3N~/50/400 (1) Program ogrzewania podłogowego: chłodzenia Ta 35 C - LWE 18 C (Dt: 5 C) (2) Program klimakonwektora: chłodzenia Ta 35 C - LWE 7 C (Dt: 5 C) 27

28 EWAQ-BAWN/BAWP Agregat chłodniczy ze sterowaniem inwerterowym, chłodzony powietrzem Wysoka wydajność z najwyższym w klasie wskaźnikiem ESEER Minimalny prąd rozruchu i krótki czas zwrotu nakładów Do standardowych zastosowań nie jest wymagany zbiornik buforowy Szeroki zakres roboczy (temperatura otoczenia aż do 43 C) Bramkę modbus (RTD-W) można zainstalować w agregacie do celów sterowania i monitorowania za pośrednictwem sterownika Daikin lub BMS innej firmy, co dodatkowo zwiększa efektywność systemu Można centralnie sterować i monitorować wszystkie systemy połączone za pośrednictwem RTD-W za pomocą głównego/ podrzędnego zestawu sterującego: sterownik sekwencyjny EKCC-W EWAQ-BAWN/BAWP BRC21A53/54 Tylko chłodzenie EWAQ-BAWN/BAWP Wydajność chłodnicza Nom. kw 17,4 (1) / 16,6 (2) 21,7 (1) / 20,7 (2) 25,8 (1) / 24,7 (2) 32,3 (1) / 30,9 (2) 43,4 (1) / 41,5 (2) 51,8 (1) / 49,7 (2) 64,5 (1) / 62,3 (2) Pobór mocy Chłodzenie Nom. kw 5,60 (1) / 5,80 (2) 7,25 (1) / 7,59 (2) 9,29 (1) / 9,74 (2) 13,0 (1) / 13,5 (2) 14,7 (1) / 15,4 (2) 18,8 (1) / 19,7 (2) 26,4 (1) / 27,4 (2) Regulacja Metoda Sterowanie inwerterowe wydajności Minimalna wydajność % 25 EER 3,11 (1) / 2,86 (2) 2,99 (1) / 2,73 (2) 2,78 (1) / 2,54 (2) 2,48 (1) / 2,29 (2) 2,95 (1) / 2,69 (2) 2,76 (1) / 2,52 (2) 2,44 (1) / 2,27 (2) ESEER 4,33 (1) / 4,21 (2) 4,08 (1) / 4,18 (2) 3,85 (1) / 4,04 (2) 3,39 (1) / 3,62 (2) 4,19 (1) / 4,24 (2) 3,96 (1) / 4,12 (2) 3,64 (1) / 3,78 (2) Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy ciepła Objętość wody l 1,9 2,9 3,8 5,7 Natężenie Chłodzenie Nom. l/min przepływu wody Spadek ciśnienia Chłodzenie Razem kpa wody Powietrzny Typ wymiennik ciepła Hi-XSS Sprężarka Typ Hermetyczna sprężarka spiralna Ilość Wentylator Typ Osiowy Ilość Natężenie przepł. Chłodzenie Nom. m³/min pow Poziom mocy Chłodzenie Nom. dba akustycznej Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -10~20 Strona powietrzna Chłodzenie Min.~Maks. CDB -5~43 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Sterowanie Elektroniczny zawór rozprężny Obiegi Ilość 1 Ilość czynnika Na obieg kg 7,6 9,6 15,2 19,2 chłodniczego TCO₂eq 15,9 20,0 31,7 40,1 Obieg wodny Średnica połączeń instalacji rurowej cal 1-1/4 (żeńska) 2 (żeńska) Instalacja rurowa cal 1-1/4 1-1/2 Jednostka Maksymalny prąd rozruchowy A 0 77,7 78,7 88,7 99,8 101,9 120,7 Maksymalny prąd roboczy A 22,2 25,3 26,4 35,2 47,4 49,6 67,2 Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3N~/50/400 (1) EWAQ-BAWN: wersja bez pompy (2) EWAQ-BAWP: wersja z pompą 28

29 29

30 EWAQ-G-SS Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll, standardowa efektywność, standardowy poziom głośności Jeden obieg czynnika chłodniczego (2 sprężarki scroll) z jednym parownikiem Zwarta konstrukcja zapewniająca łatwą instalację w pomieszczeniach oraz łatwą modernizację Technologia mikrokanałowa wymiennika ciepła zmniejsza ilość stosowanego w systemie czynnika chłodniczego, a to obniża oddziaływanie na środowisko Dostępna opcja częściowego i całkowitego odzysku ciepła Płytowy wymiennik ciepła ze stali nierdzewnej Tylko chłodzenie EWAQ-G-SS Wydajność chłodnicza Nom. kw 74,7 84,2 96, Pobór mocy Chłodzenie Nom. kw 27,7 31,2 35,0 39,5 43,4 51,1 57,2 Regulacja Metoda Krokowa wydajności Minimalna wydajność % EER 2,70 2,76 2,70 2,73 2,70 ESEER 4,11 4,23 4,04 4,12 3,91 4,20 4,06 IPLV 4,79 4,97 4,78 4,86 4,66 4,92 4,78 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy ciepła Natężenie Chłodzenie Nom. przepływu wody 3,6 4,0 4,6 5,1 5,6 6,7 7,4 Spadek ciśnienia Chłodzenie Nom. kpa wody 15,5 27,3 36,9 31,6 36,0 27,5 25,8 Objętość wody l 5,60 4,90 5,60 8,10 9,40 Powietrzny Typ wymiennik ciepła Mikrokanałowy Sprężarka Typ Sprężarka spiralna Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -10~42 Strona wodna Chłodzenie Min.~Maks. CDB -10~15 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Ilość czynnika Na obieg kg 8,0 10,0 12,0 chłodniczego TCO₂eq 16,7 20,9 25,1 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 2 1/2 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 30

31 EWAQ-G-SR Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll, standardowa efektywność, zredukowany poziom głośności EWAQ-G-SS/SR Tylko chłodzenie EWAQ-G-SR Wydajność chłodnicza Nom. kw 69,3 78,9 91,0 99, Pobór mocy Chłodzenie Nom. kw 29,4 33,1 36,8 42,0 46,3 54,0 61,2 Regulacja Metoda Krokowa wydajności Minimalna wydajność % EER 2,36 2,38 2,47 2,38 2,35 2,42 2,34 ESEER 3,94 4,12 3,94 4,02 3,74 4,12 3,88 IPLV 4,67 4,85 4,71 4,78 4,50 4,85 4,61 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy ciepła Natężenie Chłodzenie Nom. przepływu wody 3,3 3,8 4,4 4,8 5,2 6,2 6,9 Spadek ciśnienia Chłodzenie Nom. kpa wody 13,3 24,0 32,6 27,6 31,1 24,1 22,2 Objętość wody l 5,58 4,86 5,60 8,10 9,36 Powietrzny Typ wymiennik ciepła Mikrokanałowy Sprężarka Typ Sprężarka spiralna Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -10~42 Strona wodna Chłodzenie Min.~Maks. CDB -10~15 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Ilość czynnika Na obieg kg 8,0 10,0 12,0 chłodniczego TCO₂eq 16,7 20,9 25,1 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 2 1/2 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 31

32 EWAQ-G-XS Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll, wysoka efektywność, standardowy poziom głośności Jeden obieg czynnika chłodniczego (2 sprężarki scroll) z jednym parownikiem Zwarta konstrukcja zapewniająca łatwą instalację w pomieszczeniach oraz łatwą modernizację Technologia mikrokanałowa wymiennika ciepła zmniejsza ilość stosowanego w systemie czynnika chłodniczego, a to obniża oddziaływanie na środowisko Dostępna opcja częściowego i całkowitego odzysku ciepła Płytowy wymiennik ciepła ze stali nierdzewnej Tylko chłodzenie EWAQ-G-XS Wydajność chłodnicza Nom. kw 79,8 90, Pobór mocy Chłodzenie Nom. kw 25,8 29,0 33,8 37,7 42,3 48,1 Regulacja Metoda Krokowa wydajności Minimalna wydajność % EER 3,10 3,11 3,12 3,10 ESEER 4,20 4,30 4,28 4,34 4,22 4,36 IPLV 4,82 5,04 4,96 5,02 4,92 5,05 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy ciepła Natężenie Chłodzenie Nom. przepływu wody 3,8 4,3 5,0 5,6 6,3 7,1 Spadek ciśnienia Chłodzenie Nom. kpa wody 25,7 32,7 20,3 19,9 25,4 20,6 Objętość wody l 5,58 4,86 5,60 8,10 Powietrzny Typ wymiennik ciepła Mikrokanałowy Sprężarka Typ Sprężarka spiralna Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -10~45 Strona wodna Chłodzenie Min.~Maks. CDB -10~15 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Ilość czynnika Na obieg kg 8,0 10,0 12,0 chłodniczego TCO₂eq 16,7 20,9 25,1 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 2 1/2 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 32

33 EWAQ-G-XR Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll, wysoka efektywność, zredukowany poziom głośności EWAQ-G-XS/XR Tylko chłodzenie EWAQ-G-XR Wydajność chłodnicza Nom. kw 76,0 86, Pobór mocy Chłodzenie Nom. kw 26,4 29,9 34,7 43,3 39,0 49,8 Regulacja Metoda Krokowa wydajności Minimalna wydajność % EER 2,88 2,89 2,88 2,83 ESEER 4,18 4,29 4,27 4,21 4,31 4,33 IPLV 4,85 4,99 4,93 4,89 4,99 5,03 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy ciepła Natężenie Chłodzenie Nom. przepływu wody 3,6 4,1 4,8 6,0 5,3 6,7 Spadek ciśnienia Chłodzenie Nom. kpa wody 23,3 29,6 18,4 23,0 17,8 18,4 Objętość wody l 5,58 4,86 5,60 8,10 Powietrzny Typ wymiennik ciepła Mikrokanałowy Sprężarka Typ Sprężarka spiralna Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -10~45 Strona wodna Chłodzenie Min.~Maks. CDB -10~15 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Ilość czynnika Na obieg kg 8,0 10,0 12,0 chłodniczego TCO₂eq 16,7 20,9 25,1 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 2 1/2 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 33

34 EWAQ-E-XS/XL Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll, wysoka efektywność, standardowy/niski poziom głośności Niezawodne i efektywne sprężarki spiralne z wysokimi wartościami wskaźnika EER Szereg korzyści dzięki zastosowaniu sprężarek spiralnych o dużej wydajności: zwiększenie konkurencyjności, zmniejszenie ciężaru, zwiększenie przestrzeni obsługowej Zredukowana powierzchnia montażowa, dzięki zastosowaniu ramy w kształcie litery V Szeroki zakres roboczy (temperatura otoczenia od 52 C do -18 C) Idealne rozwiązanie dla szerokiej gamy zastosowań sterowania komfortem i procesami technologicznymi Jednostka może być wyposażona w moduł hydrauliczny, co optymalizuje czas instalacji, przestrzeń i koszty Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAQ-E-XS/XL Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 58,0 65,4 73,8 86, Regulacja Metoda Krokowa wydajności Minimalna wydajność % 50,0 43,0 50,0 33,0 27,0 33,0 EER 3,06 3,05 ESEER 4,02 4,11 3,91 4,18 4,17 4,14 IPLV 4,50 4,68 4,51 4,83 4,76 4,66 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Masa (XS) Jednostka kg Ciężar operacyjny kg Masa (XL) Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Objętość wody l Natężenie Chłodzenie Nom. przepływu wody 8,5 9,6 10,8 12,6 15,1 16,0 Spadek ciśnienia Chłodzenie Nom. kpa wody Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka spiralna Ilość 2 3 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min 900 Poziom mocy Chłodzenie Nom. dba akustycznej (XS) Poziom mocy Chłodzenie Nom. dba akustycznej (XL) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (XS) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (XL) Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -13~18 Strona powietrzna Chłodzenie Min.~Maks. CDB -18~52 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Ilość czynnika Na obieg kg 28,0 31,0 34,0 40,0 43,0 53,0 chłodniczego TCO₂eq 58,5 64,7 71,0 83,5 89,8 110,6 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 3 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 34

35 EWAQ-E-XR Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll, wysoka efektywność, zredukowany poziom głośności EWAQ-E-XS/XL/XR MicroTech III Tylko chłodzenie EWAQ-E-XR Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 56,5 63,6 71,8 85, Regulacja Metoda Krokowa wydajności Minimalna wydajność % 50,0 43,0 50,0 33,0 27,0 33,0 EER 3,05 2,98 3,05 2,97 2,96 2,89 ESEER 4,45 4,57 4,33 4,65 4,62 4,50 IPLV 5,09 4,95 4,90 5,04 5,07 5,20 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Objętość wody l Natężenie Chłodzenie Nom. przepływu wody 8,2 9,1 10,5 12,1 14,5 14,8 Spadek ciśnienia Chłodzenie Nom. kpa wody Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka spiralna Ilość 2 3 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -13~18 Strona powietrzna Chłodzenie Min.~Maks. CDB -18~52 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Ilość czynnika Na obieg kg 28,0 31,0 27,0 35,0 43,0 53,0 chłodniczego TCO₂eq 58,5 64,7 56,4 73,1 89,8 110,6 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 3 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 35

36 EWAQ-F-SS/SL Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll, standardowa efektywność, standardowy/niski poziom głośności Niezawodne i efektywne sprężarki spiralne z wysokimi wartościami wskaźnika EER Szereg korzyści dzięki zastosowaniu sprężarek spiralnych o dużej wydajności: zwiększenie konkurencyjności, zmniejszenie ciężaru, zwiększenie przestrzeni obsługowej 2 całkowicie niezależne obiegi chłodnicze Mniejsza powierzchnia zabudowy dzięki ramie w kształcie litery V (EWAQ /400F-SS/SL i EWAQ /370F-SR) Szeroki zakres roboczy (temperatura otoczenia od 52 C do -18 C) Jednostka może być wyposażona w moduł hydrauliczny, co optymalizuje czas instalacji, przestrzeń i koszty Idealne rozwiązanie dla szerokiej gamy zastosowań sterowania komfortem i procesami technologicznymi Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAQ-F-SS/SL Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 73,3 84,9 93, Regulacja Metoda Krokowa wydajności Minimalna wydajność % 25,0 22,0 25,0 23,0 25,0 21,0 25,0 17,0 14,0 17,0 EER 2,81 2,64 2,60 2,58 2,55 2,75 2,64 2,57 2,67 2,66 ESEER 3,79 3,77 3,81 3,74 3,78 3,73 4,02 3,74 4,04 4,13 4,05 4,08 IPLV 4,50 4,45 4,50 4,44 4,53 4,29 4,41 4,30 4,46 4,55 4,63 4,72 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar (SS) Jednostka kg Ciężar operacyjny kg Ciężar (SL) Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Objętość wody l Natężenie Chłodzenie Nom. przepływu wody 9,9 10,7 11,8 13,6 15,0 17,2 20,3 19,5 23,0 26,4 29,2 Spadek ciśnienia Chłodzenie Nom. kpa wody Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka spiralna Ilość 4 6 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min Poziom mocy Chłodzenie Nom. dba akustycznej (SS) Poziom mocy Chłodzenie Nom. dba akustycznej (SL) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (SS) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (SL) Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -13~18 Strona powietrzna Chłodzenie Min.~Maks. CDB -18~52 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 2 Ilość czynnika Na obieg kg 14,0 15,5 16,5 20,0 23,0 27,0 28,0 32,5 40,0 chłodniczego TCO₂eq 29,2 32,4 34,4 41,8 48,0 56,4 58,5 67,8 83,5 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 3 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 36

37 EWAQ-F-SR Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll, standardowa efektywność, zredukowany poziom głośności EWAQ-F-SS/SL/SR MicroTech III Tylko chłodzenie EWAQ-F-SR Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 73,4 86,0 95, Regulacja Metoda Krokowa wydajności Minimalna wydajność % 25,0 22,0 25,0 23,0 25,0 21,0 25,0 17,0 14,0 17,0 EER 2,70 2,49 2,46 2,45 2,38 2,37 2,41 2,39 2,53 2,49 ESEER 4,27 4,20 4,13 4,16 4,08 4,10 4,27 4,03 4,16 4,53 4,49 4,43 IPLV 4,96 4,89 4,82 4,92 4,85 4,71 4,86 4,61 4,73 5,09 5,00 4,93 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Objętość wody l Natężenie Chłodzenie Nom. przepływu wody 9,5 10,2 11,3 13,0 14,3 16,3 18,3 21,8 25,2 27,8 Spadek ciśnienia Chłodzenie Nom. kpa wody Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka spiralna Ilość 4 6 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min 705 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -13~18 Strona powietrzna Chłodzenie Min.~Maks. CDB -18~52 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 2 Ilość czynnika Na obieg kg 16,0 18,0 19,0 20,0 23,0 27,0 28,0 32,5 40,0 chłodniczego TCO₂eq 33,4 37,6 39,7 41,8 48,0 56,4 58,5 67,8 83,5 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 3 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 37

38 EWAQ-F-XS/XL Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll, wysoka efektywność, standardowy/niski poziom głośności Niezawodne i efektywne sprężarki spiralne z wysokimi wartościami EER Szereg korzyści dzięki zastosowaniu sprężarek spiralnych o dużej wydajności: zwiększenie konkurencyjności, zmniejszenie ciężaru, zwiększenie przestrzeni obsługowej 2 całkowicie niezależne obiegi chłodnicze Mniejsza powierzchnia zabudowy dzięki ramie w kształcie litery V (EWAQ /350F-XS/XL i EWAQ /330F-XR) Szeroki zakres roboczy (temperatura otoczenia od 52 C do -18 C) Jednostka może być wyposażona w moduł hydrauliczny, co optymalizuje czas instalacji, przestrzeń i koszty Idealne rozwiązanie dla szerokiej gamy zastosowań sterowania komfortem i procesami technologicznymi Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAQ-F-XS/XL Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 54,8 62,2 70,6 78, Regulacja Metoda Krokowa wydajności Minimalna wydajność % 25,0 21,0 25,0 22,0 23,0 25,0 21,0 20,0 25,0 17,0 14,0 17,0 EER 3,11 3,13 3,12 3,09 3,10 3,12 3,10 3,07 ESEER 3,90 4,10 3,95 4,08 4,04 4,30 4,05 4,33 4,24 4,27 4,23 4,35 4,30 4,23 IPLV 4,56 4,76 4,67 4,70 4,67 4,60 4,64 4,80 4,72 4,65 4,61 4,95 4,82 4,68 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Masa (XS) Jednostka kg Ciężar operacyjny kg Masa (XL) Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Objętość wody l Natężenie Chłodzenie Nom. przepływu wody 8,2 9,3 10,5 11,7 15,1 17,0 19,3 20,5 21,8 25,3 29,0 32,2 Spadek ciśnienia Chłodzenie Nom. kpa wody Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka spiralna Ilość 4 6 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min 900 Poziom mocy Chłodzenie Nom. dba akustycznej (XS) Poziom mocy Chłodzenie Nom. dba akustycznej (XL) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (XS) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (XL) Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -13~18 Strona powietrzna Chłodzenie Min.~Maks. CDB -18~52 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 2 Ilość czynnika Na obieg kg 14,0 15,5 16,5 20,0 26,0 31,0 37,0 36,0 41,5 chłodniczego TCO₂eq 29,2 32,4 34,4 41,8 54,3 64,7 77,2 75,2 86,6 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 3 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 38

39 EWAQ-F-XR Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll, wysoka efektywność, zredukowany poziom głośności EWAQ-F-XS/XL/XR MicroTech III Tylko chłodzenie EWAQ-F-XR Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 53,0 61,2 68,7 77, Regulacja Metoda Krokowa wydajności Minimalna wydajność % 25,0 21,0 25,0 22,0 23,0 25,0 21,0 20,0 25,0 17,0 14,0 17,0 EER 3,12 3,07 3,08 3,05 3,00 2,92 3,01 2,99 2,96 2,90 2,95 ESEER 4,53 4,64 4,51 4,60 4,53 4,68 4,44 4,63 4,68 4,64 4,54 4,82 4,69 4,65 IPLV 5,25 5,04 5,19 5,27 5,04 5,16 5,01 4,89 5,04 4,90 4,99 5,13 5,15 5,18 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Objętość wody l Natężenie Chłodzenie Nom. przepływu wody 7,9 9,0 10,1 11,3 14,5 16,3 18,4 19,5 20,7 24,0 27,7 30,9 Spadek ciśnienia Chłodzenie Nom. kpa wody Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka spiralna Ilość 4 6 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min 705 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -13~18 Strona Chłodzenie Min.~Maks. CDB powietrzna -18~52 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 2 Ilość czynnika Na obieg kg 14,0 15,5 16,5 20,0 24,0 26,0 31,0 35,0 36,0 41,5 chłodniczego TCO₂eq 29,2 32,4 34,4 41,8 50,1 54,3 64,7 73,1 75,2 86,6 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 3 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 39

40 EWAQ-GZXS Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll ze sterowaniem inwerterowym, wysoka efektywność, standardowy poziom głośności Wysoce sprawne sprężarki scroll ze sterowaniem inwerterowym DC Zaawansowana konstrukcja sprężarki i wentylatora prowadzi do uzyskania niskich poziomów głośności podczas pracy Dwa niezależne obiegi chłodnicze - wbudowana nadmiarowość i niezawodne działanie Szeroki zakres operacyjny w trybie chłodzenia Mniejsza powierzchnia instalacyjna dzięki ramie w kształcie litery V (EWAQ210GZXS i EWAQ190GZXR) Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAQ-GZXS Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 72,5 94, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 14,4 14,3 14,9 14,3 14,8 EER 2,77 2,87 2,64 2,92 2,75 ESEER 4,79 4,89 4,90 4,77 4,78 IPLV 5,11 5,26 5,40 5,21 5,23 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Objętość wody l Natężenie Chłodzenie Nom. przepływu wody 9,6 12,9 15,4 16,3 18,9 Spadek ciśnienia Chłodzenie Razem kpa wody Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Spiralna sterowana inwerterem prądu stałego Ilość Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min 920 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -8~20 Strona Chłodzenie Min.~Maks. CDB powietrzna -18~43 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 2 Ilość czynnika Na obieg kg 48,0 36,0 48,0 chłodniczego TCO₂eq 100,2 75,2 100,2 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 2,5 4,5 Jednostka Maksymalny prąd rozruchowy A 2 Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 40

41 EWAQ-GZXR Agregat chłodniczy chłodzony powietrzem ze sprężarkami multi-scroll ze sterowaniem inwerterowym, wysoka efektywność, zredukowany poziom głośności EWAQ-GZXS/XR MicroTech III Tylko chłodzenie EWAQ-GZXR Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 73,3 94, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 14,4 14,3 14,9 14,3 14,8 EER 2,68 2,79 2,53 2,86 2,65 ESEER 4,88 4,95 5,05 5,07 IPLV 5,16 5,25 5,27 5,24 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Objętość wody l Natężenie Chłodzenie Nom. przepływu wody 9,4 12,6 15,0 16,0 18,5 Spadek ciśnienia Chłodzenie Razem kpa wody Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Spiralna sterowana inwerterem prądu stałego Ilość Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min 715 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -8~20 Strona Chłodzenie Min.~Maks. CDB powietrzna -18~43 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 2 Ilość czynnika Na obieg kg 48,0 36,0 48,0 chłodniczego TCO 2 Eq 100,2 75,2 100,2 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 2,5 4,5 Jednostka Maksymalny prąd rozruchowy A 2 Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 41

42 EWAD-E-SS Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, standardowa efektywność, standardowy poziom głośności Jeden obieg czynnika chłodniczego ze sprężarką jednośrubową Kompaktowa budowa z płytowym lutowanym wymiennikiem ciepła Duży zakres roboczy (temperatura otoczenia do -18 C) Temperatura wody lodowej do -15 C Tylko chłodzenie EWAD-E-SS Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 39,1 47,5 53,9 60,9 69,0 72,4 87, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 EER 2,58 2,54 2,55 2,67 2,64 2,95 2,90 2,73 2,67 2,80 ESEER 2,84 2,83 2,66 2,84 2,73 2,93 3,08 2,96 3,13 3,24 IPLV 3,36 3,25 2,98 3,13 3,25 3,48 3,68 3,56 3,61 3,65 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Objętość wody l Natężenie Chłodzenie Nom. przepływu wody 4,8 5,8 6,6 7,8 8,7 10,2 12,2 14,6 17,2 19,7 Spadek ciśnienia Chłodzenie Nom. kpa wody Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Sprężarka jednośrubowa o profilu asymetrycznym Ilość 1 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min 900 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -15~15 Strona Chłodzenie Min.~Maks. CDB powietrzna -18~48 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 Ilość czynnika Na obieg kg 18,0 21,0 23,0 28,0 34,0 39,0 46,0 56,0 74,0 chłodniczego TCO₂eq 25,7 30,0 32,9 40,0 48,6 55,8 65,8 80,1 105,8 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 3 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 42

43 EWAD-E-SL Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, standardowa efektywność, niski poziom głośności EWAD-E-SS/SL MicroTech III Tylko chłodzenie EWAD-E-SL Wydajność chłodnicza Nom. kw 97, Pobór mocy Chłodzenie Nom. kw 39,2 48,3 53,4 60,8 68,3 72,8 85, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 EER 2,49 2,39 2,50 2,57 2,59 2,86 2,90 2,65 2,55 2,62 ESEER 2,92 2,88 2,76 2,91 2,98 3,22 3,44 3,31 3,24 3,35 IPLV 3,32 3,21 3,30 3,46 3,28 3,48 3,86 3,75 3,63 3,76 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Objętość wody l Natężenie Chłodzenie Nom. przepływu wody 4,7 5,5 6,4 7,5 8,4 10,0 11,9 14,1 16,5 19,0 Spadek ciśnienia Chłodzenie Nom. kpa wody Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Sprężarka jednośrubowa o profilu asymetrycznym Ilość 1 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min 700 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -15~15 Strona Chłodzenie Min.~Maks. CDB powietrzna -18~48 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 Ilość czynnika Na obieg kg 18,0 21,0 23,0 28,0 34,0 39,0 46,0 56,0 74,0 chłodniczego TCO₂eq 25,7 30,0 32,9 40,0 48,6 55,8 65,8 80,1 105,8 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 3 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 43

44 EWAD-D-SS Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, standardowa efektywność, standardowy poziom głośności 2 całkowicie niezależne obiegi chłodnicze Sprężarka jednośrubowa bezstopniowa Zoptymalizowany do stosowania z czynnikiem chłodniczym R-134a Duży zakres roboczy (temperatura otoczenia do -18 C) Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAD-D-SS Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 EER 2,52 2,63 2,74 2,70 2,67 2,89 ESEER 3,26 3,43 3,44 3,41 3,45 3,29 IPLV 3,75 3,86 3,89 3,96 4,11 3,96 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Objętość wody l Natężenie Chłodzenie Nom. przepływu wody 18,6 20,8 22,2 24,0 25,4 26,5 27,6 Spadek ciśnienia Chłodzenie Nom. kpa wody Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 Wentylator Typ Osiowy Ilość 6 8 Natężenie przepł. Nom. pow Prędkość obr./min 890 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -15~15 Strona Chłodzenie Min.~Maks. CDB powietrzna -18~48 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 Ilość czynnika Na obieg kg 28,0 33,0 36,0 38,0 40,0 43,0 47,0 chłodniczego TCO₂eq 40,0 47,2 51,5 54,3 57,2 61,5 67,2 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 5,5 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 44

45 EWAD-D-SL Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, standardowa efektywność, niski poziom głośności EWAD-D-SS/SL MicroTech III Tylko chłodzenie EWAD-D-SL Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 82,0 80,2 85,6 94, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 EER 2,24 2,46 2,62 2,58 2,54 2,50 2,46 2,56 2,72 2,36 2,55 2,53 2,46 2,70 ESEER 2,91 3,03 3,21 3,11 3,16 3,13 3,10 3,14 3,31 3,54 3,56 3,46 3,56 3,66 IPLV 3,43 3,56 3,73 3,63 3,66 3,63 3,59 3,62 3,84 3,85 4,06 3,96 4,07 4,14 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła Płaszczowo-rurowy, jednobiegowy ciepła Objętość wody l Natężenie Chłodzenie Nom. przepływu wody 8,8 9,4 10,7 11,7 12,5 13,1 14,2 15,3 17,7 19,3 21,0 22,8 24,1 25,4 Spadek ciśnienia Chłodzenie Nom. kpa wody Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -15~15 Strona Chłodzenie Min.~Maks. CDB powietrzna -18~48 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 Ilość czynnika Na obieg kg 18,0 21,0 23,0 26,0 28,0 29,0 35,0 36,0 34,0 40,0 43,0 chłodniczego TCO₂eq 25,7 30,0 32,9 37,2 40,0 41,5 50,1 51,5 48,6 57,2 61,5 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 45

46 EWAD-D-SR Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, standardowa efektywność, zredukowany poziom głośności 2 całkowicie niezależne obiegi chłodnicze Sprężarka jednośrubowa bezstopniowa Zoptymalizowany do stosowania z czynnikiem chłodniczym R-134a Duży zakres roboczy (temperatura otoczenia do -18 C) Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAD-D-SR Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 84,5 83,1 86,2 95, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 EER 2,09 2,28 2,53 2,48 2,41 2,34 2,25 2,45 2,60 2,36 2,55 2,53 2,46 2,70 ESEER 2,80 2,91 3,24 3,11 3,13 3,07 3,04 3,15 3,32 3,54 3,56 3,46 3,56 3,66 IPLV 3,29 3,42 3,74 3,59 3,56 3,53 3,70 3,88 3,90 4,06 3,96 4,07 4,14 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła Płaszczowo-rurowy, jednobiegowy ciepła Objętość wody l Natężenie Chłodzenie Nom. przepływu wody 8,5 9,1 10,4 11,3 12,0 12,6 13,3 14,9 17,4 19,3 21,0 22,8 24,1 25,4 Spadek ciśnienia Chłodzenie Nom. kpa wody Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -15~15 Strona Chłodzenie Min.~Maks. CDB powietrzna -18~48 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 Ilość czynnika Na obieg kg 18,0 21,0 24,0 25,0 29,0 33,0 35,0 40,0 39,0 40,0 43,0 chłodniczego TCO₂eq 25,7 30,0 34,3 35,8 41,5 47,2 50,1 57,2 55,8 57,2 61,5 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 46

47 EWAD-D-SX Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, standardowa efektywność, bardzo niski poziom głośności EWAD-D-SR/SX MicroTech III Tylko chłodzenie EWAD-D-SX Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 80,8 86,0 94, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 EER 2,50 2,68 2,67 2,56 2,47 2,35 2,25 2,46 2,41 2,56 2,60 ESEER 3,29 3,52 3,41 3,44 3,34 3,29 3,15 3,14 3,39 3,50 3,47 IPLV 3,82 4,08 3,99 4,01 3,92 3,84 3,69 4,03 3,90 3,98 3,90 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Objętość wody l Natężenie Chłodzenie Nom. przepływu wody 9,7 11,0 12,1 12,9 13,7 14,3 14,7 17,7 19,7 21,5 23,5 Spadek ciśnienia Chłodzenie Nom. kpa wody Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min 500 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -15~15 Strona Chłodzenie Min.~Maks. CDB powietrzna -18~48 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 Ilość czynnika Na obieg kg 21,0 24,0 26,0 32,0 33,0 34,0 35,0 38,0 40,0 chłodniczego TCO₂eq 30,0 34,3 37,2 45,8 47,2 48,6 50,1 54,3 57,2 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 4 5 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 47

48 EWAD-D-XS Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, wysoka efektywność, standardowy poziom głośności 2 całkowicie niezależne obiegi chłodnicze Sprężarka jednośrubowa bezstopniowa Zoptymalizowany do stosowania z czynnikiem chłodniczym R-134a Duży zakres roboczy (temperatura otoczenia do -18 C) Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAD-D-XS Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 80,1 88,2 95, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 EER 3,07 3,11 3,15 3,10 3,06 3,08 3,10 3,07 3,09 3,12 3,16 ESEER 3,45 3,49 3,51 3,73 3,56 3,47 3,48 3,72 3,88 3,89 3,75 IPLV 3,98 4,00 4,08 4,07 4,06 3,98 4,16 4,83 4,61 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Objętość wody l Natężenie Chłodzenie Nom. przepływu wody 11,8 13,1 14,4 15,6 16,7 17,9 19,1 22,4 25,0 27,4 29,7 Spadek ciśnienia Chłodzenie Nom. kpa wody Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -15~15 Strona Chłodzenie Min.~Maks. CDB powietrzna -18~48 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 Ilość czynnika Na obieg kg 29,0 33,0 35,0 38,0 35,0 39,0 42,0 45,0 50,0 chłodniczego TCO₂eq 41,5 47,2 50,1 54,3 50,1 55,8 60,1 64,4 71,5 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 4 6 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 48

49 EWAD-D-XR Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, wysoka efektywność, zredukowany poziom głośności EWAD-D-XS/XR MicroTech III Tylko chłodzenie EWAD-D-XR Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 81,6 88,0 96, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 EER 2,96 3,07 3,06 3,00 2,94 3,06 3,05 2,95 3,01 3,02 2,99 ESEER 3,52 3,59 3,58 3,71 3,60 3,89 3,71 3,77 3,99 3,81 IPLV 4,03 4,11 4,12 4,17 4,13 4,28 4,25 4,36 4,79 4,78 4,47 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Objętość wody l Natężenie Chłodzenie Nom. przepływu wody 11,6 13,0 14,1 15,4 16,4 17,7 18,8 21,7 24,4 26,8 28,6 Spadek ciśnienia Chłodzenie Nom. kpa wody Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -15~15 Strona Chłodzenie Min.~Maks. CDB powietrzna -18~48 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 Ilość czynnika Na obieg kg 30,0 31,0 38,0 39,0 40,0 39,0 34,0 45,0 47,0 50,0 chłodniczego TCO₂eq 42,9 44,3 54,3 55,8 57,2 55,8 48,6 64,4 67,2 71,5 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 4 6 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 49

50 EWAD-D-HS Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, wysoka temperatura otoczenia, standardowy poziom głośności Wysoka temperatura otoczenia Sprężarka jednośrubowa bezstopniowa Zoptymalizowany do stosowania z czynnikiem chłodniczym R-134a Duży zakres roboczy (temperatura otoczenia do -18 C) Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem EWAD-D-HS MicroTech III Tylko chłodzenie EWAD-D-HS Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 77,9 76,0 83,9 92,1 98, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 EER 2,49 2,73 2,77 2,75 2,73 2,68 2,75 2,93 2,90 2,93 2,90 2,89 2,95 3,02 ESEER 3,02 3,16 3,24 3,11 3,20 3,18 3,17 3,15 3,46 3,50 3,57 3,55 3,60 3,68 IPLV 3,56 3,74 3,77 3,66 3,74 3,73 3,72 3,64 3,99 4,00 4,05 3,99 4,10 4,18 4,50 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła Płaszczowo-rurowy, jednobiegowy ciepła Objętość wody l Natężenie Chłodzenie Nom. przepływu wody 9,3 9,9 11,1 12,2 13,1 13,8 14,6 16,0 18,2 19,8 21,4 22,8 24,5 26,1 28,0 Spadek ciśnienia Chłodzenie Nom. kpa wody Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość Chłodzenie Nom. obr./min 890 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -15~15 Strona Chłodzenie Min.~Maks. CDB powietrzna -18~48 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 Ilość czynnika Na obieg kg 18,0 21,0 22,0 26,0 28,0 31,0 28,0 34,0 30,0 45,0 47,5 46,0 47,0 chłodniczego TCO₂eq 25,7 30,0 31,5 37,2 40,0 44,3 40,0 48,6 42,9 64,4 67,9 65,8 67,2 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 50

51 51

52 EWAD-C-SS/SL Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, standardowa efektywność, standardowy/niski poziom głośności Sprężarka jednośrubowa bezstopniowa Duży zakres roboczy (temperatura otoczenia od -18 C do 46 C) 2-3 całkowicie niezależne obiegi chłodnicze Parownik płaszczowo-rurowy DX jedno przejście po stronie czynnika chłodniczego w celu zminimalizowania spadków ciśnienia Dostępna opcja częściowego i całkowitego odzysku ciepła Elektroniczny zawór rozprężny Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAD-C-SS/SL C11 C12 C13 H14 C15 C16 C17 C18 C19 C20 Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 7,0 EER 2,89 2,80 2,74 2,82 2,71 2,77 2,81 2,95 2,75 2,72 2,69 2,72 2,66 ESEER 3,79 3,69 3,72 3,65 3,60 3,69 3,63 3,88 3,86 3,73 3,68 3,59 3,71 3,68 IPLV 4,32 4,17 4,18 4,25 4,16 4,17 4,21 4,42 4,28 4,18 4,15 4,24 4,19 4,21 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar (SS) Jednostka kg Ciężar operacyjny kg Ciężar (SL) Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Natężenie Chłodzenie Nom. przepływu wody 30,9 35,5 39,7 43,5 46,1 50,8 55,0 62,9 67,6 73,4 77,4 81,8 86,0 89,5 91,7 Spadek ciśnienia Chłodzenie Nom. kpa wody Objętość wody l Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy Sprężarka Typ Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 3 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min 900 Poziom mocy Chłodzenie Nom. dba akustycznej (SS) Poziom mocy Chłodzenie Nom. dba akustycznej (SL) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (SS) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (SL) Zakres pracy Strona Chłodzenie Min.~Maks. CDB powietrzna -18~46 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 3 Ilość czynnika Na obieg kg 64,0 76,5 80,0 91,0 94,0 110,0 130,0 73,3 86,7 91,7 101,7 chłodniczego TCO₂eq 91,5 109,4 114,4 130,1 134,4 157,3 185,9 104,9 123,9 131,1 145,4 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 168,3 mm 219,1 mm 273 mm Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A , Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 52

53 EWAD-C-SR Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, standardowa efektywność, zredukowany poziom głośności EWAD-C-SS/SL/SR MicroTech lll Tylko chłodzenie EWAD-C-SR C10 C11 C12 H14 C13 C14 C15 C16 C17 C18 C19 Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 7,0 EER 2,74 2,59 2,48 2,61 2,46 2,55 2,63 2,75 2,63 2,61 2,52 2,54 2,47 2,42 2,48 2,40 ESEER 3,91 3,78 3,81 3,79 3,98 3,76 3,95 3,92 3,81 3,78 3,70 3,72 3,66 3,70 3,71 3,66 IPLV 4,39 4,41 4,19 4,29 4,21 4,33 4,52 4,35 4,29 4,27 4,28 4,23 4,24 4,27 4,21 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Natężenie Chłodzenie Nom. przepływu wody 29,5 34,1 37,6 41,8 44,0 48,7 53,1 60,6 63,0 65,2 70,2 74,2 77,3 81,8 85,6 87,5 Spadek ciśnienia Chłodzenie Nom. kpa wody Objętość wody l Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy Sprężarka Typ Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 3 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min 700 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona Chłodzenie Min.~Maks. CDB powietrzna -18~46 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 3 Ilość czynnika Na obieg kg 64,0 76,5 80,0 91,0 94,0 110,0 86,7 91,7 101,7 chłodniczego TCO₂eq 91,5 109,4 114,4 130,1 134,4 157,3 123,9 131,1 145,4 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 168,3 mm 219,1 mm 273 mm Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 53

54 EWAD-C-XS/XL Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, wysoka efektywność, standardowy/niski poziom głośności Sprężarka jednośrubowa bezstopniowa Duży zakres roboczy (temperatura otoczenia od -18 C do 50 C) 2-3 całkowicie niezależne obiegi chłodnicze Parownik płaszczowo-rurowy DX jedno przejście po stronie czynnika chłodniczego w celu zminimalizowania spadków ciśnienia Dostępna opcja częściowego i całkowitego odzysku ciepła Elektroniczny zawór rozprężny Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAD-C-XS/XL C10 C11 C12 C13 H14 H15 C16 C17 C18 C19 C20 C21 C22 Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 7,0 EER 3,17 3,22 3,14 3,20 3,12 3,25 3,15 3,23 3,13 3,14 3,12 3,10 3,09 3,06 3,00 2,95 ESEER 3,77 3,92 3,81 3,91 3,84 3,99 3,86 4,05 4,04 4,06 4,00 3,96 3,94 3,93 4,02 3,91 3,89 IPLV 4,48 4,52 4,50 4,44 4,50 4,47 4,60 4,71 4,81 4,58 4,59 4,51 4,53 4,57 4,42 4,47 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Masa (XS) Jednostka kg Ciężar operacyjny kg Masa (XL) Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Natężenie Chłodzenie Nom. przepływu wody 36,1 39,6 42,4 47,8 51,2 57,1 61,1 64,4 67,5 72,8 76,1 80,4 84,4 88,6 90,7 93,2 95,8 Spadek ciśnienia Chłodzenie Nom. kpa wody Objętość wody l Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy Sprężarka Typ Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 3 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min 900 Poziom mocy Chłodzenie Nom. dba akustycznej (XS) Poziom mocy Chłodzenie Nom. dba akustycznej (XL) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (XS) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (XL) Zakres pracy Strona Chłodzenie Min.~Maks. CDB powietrzna -18~50 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 3 Ilość czynnika Na obieg kg 75,0 81,0 91,0 100,0 115,0 117,5 125,0 145,5 125,0 99,0 82,7 103,3 109,0 113,3 120,0 chłodniczego TCO₂eq 107,3 115,8 130,1 143,0 164,5 168,0 178,8 208,1 178,8 141,6 118,2 147,8 155,9 162,1 171,6 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 168,3 mm 219,1 mm 273 mm Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A , Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 54

55 EWAD-C-XR Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, wysoka efektywność, zredukowany poziom głośności EWAD-C-XS/XL/XR MicroTech lll Tylko chłodzenie EWAD-C-XR C10 C11 C12 C13 H14 H15 C16 C17 C18 C19 C20 C21 C22 Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 7,0 EER 3,07 3,15 3,03 3,10 2,98 3,16 3,04 3,09 2,96 2,93 2,98 2,99 2,94 2,87 2,80 ESEER 4,01 4,16 4,01 4,12 4,01 4,21 4,07 4,10 4,12 4,08 4,00 4,05 4,00 4,09 3,96 3,94 IPLV 4,56 4,62 4,51 4,63 4,59 4,65 4,61 4,63 4,74 4,83 4,67 4,65 4,63 4,69 4,54 4,53 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Natężenie Chłodzenie Nom. przepływu wody 35,1 38,7 41,3 46,5 49,7 55,7 59,5 62,1 65,2 70,0 74,0 78,2 82,2 86,5 88,5 90,7 93,1 Spadek ciśnienia Chłodzenie Nom. kpa wody Objętość wody l Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy Sprężarka Typ Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 3 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min 700 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona Chłodzenie Min.~Maks. CDB powietrzna -18~50 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 3 GWP Ilość czynnika Na obieg kg 75,0 81,0 91,0 100,0 115,0 117,5 125,0 124,0 103,3 109,0 113,3 120,0 125,0 chłodniczego TCO₂eq 107,3 115,8 130,1 143,0 164,5 168,0 178,8 177,3 147,8 155,9 162,1 171,6 178,8 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 168,3 mm 219,1 mm 273 mm Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 55

56 EWAD-C-PS/PL Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, efektywność premium, standardowy/niski poziom głośności Sprężarka jednośrubowa bezstopniowa Znakomita efektywność przy częściowym obciążeniu Duży zakres roboczy (temperatura otoczenia od -18 C do 52 C) 2 całkowicie niezależne obiegi chłodnicze Parownik płaszczowo-rurowy DX jedno przejście po stronie czynnika chłodniczego w celu zminimalizowania spadków ciśnienia Dostępna opcja częściowego i całkowitego odzysku ciepła Elektroniczny zawór rozprężny Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAD-C-PS/PL C11 C12 C13 C14 C15 C16 Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 EER 3,57 3,51 3,52 3,49 3,44 3,46 3,44 3,40 3,37 ESEER 4,22 4,25 4,30 4,29 4,14 4,23 4,07 4,06 4,03 IPLV 4,78 4,67 4,79 4,69 4,73 4,68 4,73 4,71 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Masa (PS) Jednostka kg Ciężar operacyjny kg Masa (PL) Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Natężenie Chłodzenie Nom. przepływu wody 39,2 42,5 46,5 51,2 55,2 61,0 66,3 70,3 74,5 Spadek ciśnienia Chłodzenie Nom. kpa wody Objętość wody l Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy Sprężarka Typ Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min 900 Poziom mocy Chłodzenie Nom. dba akustycznej (PS) Poziom mocy Chłodzenie Nom. dba akustycznej (PL) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (PS) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (PL) Zakres pracy Strona Chłodzenie Min.~Maks. CDB powietrzna -18~52 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 Ilość czynnika Na obieg kg 102,0 115,0 120,0 137,5 140,0 chłodniczego TCO₂eq 145,9 164,5 171,6 196,6 200,2 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 219,1 mm 273 mm Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 56

57 EWAD-C-PR Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową, efektywność premium, zredukowany poziom głośności EWAD-C-PS/PL/PR MicroTech lll Tylko chłodzenie EWAD-C-PR C10 C11 C13 C14 C15 C16 Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 EER 3,63 3,51 3,47 3,46 3,36 3,38 3,36 3,32 3,25 ESEER 4,39 4,33 4,40 4,35 4,25 4,33 4,26 4,23 4,15 IPLV 5,07 4,89 4,92 4,82 4,81 4,85 4,79 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Natężenie Chłodzenie Nom. przepływu wody 38,6 41,7 45,6 50,2 54,0 59,7 64,8 68,7 72,6 Spadek ciśnienia Chłodzenie Nom. kpa wody Objętość wody l Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy Sprężarka Typ Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min 700 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona Chłodzenie Min.~Maks. CDB powietrzna -18~52 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 Ilość czynnika Na obieg kg 102,0 115,0 120,0 137,5 140,0 chłodniczego TCO₂eq 145,9 164,5 171,6 196,6 200,2 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 219,1 mm 273 mm Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 57

58 EWAD-CZXS/XL Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową ze sterowaniem inwerterowym, wysoka efektywność, standardowy/niski poziom głośności Wysoka wydajność z najwyższym w klasie wskaźnikiem ESEER Sprężarka jednośrubowa bezstopniowa z inwerterem Wentylatory o wysokiej sprawności, z opatentowanym profilem łopatek, zapewniającym cichą pracę Szeroka lista opcji (dostępna opcja odzysku ciepła) Szeroki zakres pracy Niski prąd rozruchowy Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAD-CZXS/XL C10 C11 C12 C13 C14 C15 C16 C17 C18 Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 20,0 13,0 EER 3,07 2,90 3,01 2,87 3,05 2,92 2,93 2,86 2,85 2,90 ESEER 4,72 4,89 4,88 4,91 4,70 4,51 4,73 4,83 4,59 4,62 4,61 IPLV 5,68 5,72 5,79 5,73 5,56 5,58 5,45 5,61 5,75 5,65 5,46 5,29 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Masa (XS) Jednostka kg Ciężar operacyjny kg Masa (XL) Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Natężenie Chłodzenie Nom. przepływu wody 35,2 39,7 43,0 49,5 52,3 59,0 62,4 69,2 73,7 77,4 81,5 86,0 Spadek ciśnienia Chłodzenie Nom. kpa wody Objętość wody l Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy Sprężarka Typ Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 3 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min 900 Poziom mocy Chłodzenie Nom. dba akustycznej (XS) Poziom mocy Chłodzenie Nom. dba akustycznej (XL) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (XS) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (XL) Zakres pracy Strona Chłodzenie Min.~Maks. CDB powietrzna -18~50 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 3 Ilość czynnika Na obieg kg 73,0 81,0 100,0 125,0 140,0 106,7 113,3 116,7 chłodniczego TCO₂eq 104,4 115,8 143,0 178,8 200,2 152,5 162,1 166,8 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 168,3 mm 219,1 mm 273 mm Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 58

59 EWAD-CZXR Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową ze sterowaniem inwerterowym, wysoka efektywność, zredukowany poziom głośności EWAD-CZXS/XL/XR MicroTech lll Tylko chłodzenie EWAD-CZXR C10 C11 C12 C13 C14 C15 C16 C17 Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 20,0 13,0 EER 2,83 2,86 2,67 2,77 2,61 2,83 2,68 2,69 2,75 2,63 2,67 ESEER 5,23 5,39 5,36 5,41 5,11 5,15 4,80 5,12 5,22 5,10 4,83 4,77 IPLV 6,14 6,32 6,37 6,34 6,05 5,96 5,67 6,03 6,21 6,17 5,89 5,85 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Natężenie Chłodzenie Nom. przepływu wody 33,4 37,6 40,7 46,6 49,2 55,8 58,9 63,6 68,8 73,7 77,8 81,7 Spadek ciśnienia Chłodzenie Nom. kpa wody Objętość wody l Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy Sprężarka Typ Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 3 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min 700 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona Chłodzenie Min.~Maks. CDB powietrzna -18~50 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 3 Ilość czynnika Na obieg kg 73,0 81,0 100,0 125,0 140,0 106,7 113,3 116,7 chłodniczego TCO₂eq 104,4 115,8 143,0 178,8 200,2 152,5 162,1 166,8 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 168,3 mm 219,1 mm 273 mm Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 59

60 EWAD-CFXS/XL Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową z funkcją free cooling, wysoka efektywność, standardowy/niski poziom głośności Agregat chłodniczy z funkcją free-cooling do zastosowań chłodzenia pomieszczeń i procesów przemysłowych Sprężarka jednośrubowa bezstopniowa Zoptymalizowany do stosowania z czynnikiem chłodniczym R-134a Większe oszczędności energii i obniżona emisja CO 2 w sezonie zimowym Szeroki zakres pracy Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWAD-CFXS/XL C10 C11 C12 C13 C14 C15 C16 Wydajność chłodnicza Nom. kw 640 (1) 772 (1) 852 (1) 902 (1) (1) (1) (1) (1) (1) (1) (1) Funkcja free cooling Nom. kw 415 (2) 510 (2) 583 (2) 612 (2) 701 (2) 734 (2) 902 (2) 957 (2) 963 (2) (2) (2) Wydajność mechaniczna kw 225 (2) 262 (2) 269 (2) 290 (2) 325 (2) 355 (2) 366 (2) 392 (2) 472 (2) 480 (2) 517 (2) Temperatura powietrza dla 100% chłodzenia "free-cooling" C -0,8-0,1 1,2 0,4 0,9 0,1 2,9 2,1 1,3 0,7 0,1 Pobór mocy Chłodzenie Nom. kw 257 (1) / 53,7 (2) 272 (1) / 62,0 (2) 293 (1) / 64,7 (2) 324 (1) / 69,8 (2) 360 (1) / 75,7 (2) 399 (1) / 83,4 (2) 397 (1) / 86,4 (2) 439 (1) / 92,8 (2) 454 (1) / 101 (2) 492 (1) / 109 (2) 530 (1) / 115 (2) Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 EER 2,49 (1) / 2,84 (1) / 2,90 (1) / 2,78 (1) / 2,85 (1) / 2,73 (1) / 3,19 (1) / 3,08 (1) / 3,16 (1) / 3,04 (1) / 2,93 (1) / 11,91 (2) 12,44 (2) 13,17 (2) 12,93 (2) 13,56 (2) 13,05 (2) 14,68 (2) 14,55 (2) 14,21 (2) 13,72 (2) 13,50 (2) ESEER 3,44 3,52 3,78 3,50 3,74 3,54 3,88 3,78 4,01 3,96 3,85 IPLV 3,86 4,03 4,10 4,05 4,00 3,95 4,36 4,25 4,36 4,35 4,26 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Masa (XS) Jednostka kg Ciężar operacyjny kg Masa (XL) Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Objętość wody l Natężenie Chłodzenie Nom. 27,8 (1) / 33,5 (1) / 37,0 (1) / 39,2 (1) / 44,6 (1) / 47,3 (1) / 55,1 (1) / 58,6 (1) / 62,4 (1) / 64,9 (1) / 67,6 (1) / przepływu wody 27,8 (2) 33,5 (2) 37,0 (2) 39,2 (2) 44,6 (2) 47,3 (2) 55,1 (2) 58,6 (2) 62,4 (2) 64,9 (2) 67,6 (2) 60 Spadek ciśnienia wody Typ Chłodzenie Nom. kpa 85 (1) / 128 (2) Powietrzny wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa o profilu asymetrycznym Ilość 2 Wentylator Typ Osiowy Ilość (1) / 172 (2) Natężenie przepł. Nom. pow Prędkość obr./min 920 Poziom mocy akustycznej (XS) Chłodzenie Nom. dba akustycznej (XL) Poziom mocy Chłodzenie Nom. dba akustycznego (XS) Poziom ciśnienia Chłodzenie Nom. dba Poziom ciśnienia Chłodzenie Nom. dba akustycznego (XL) Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Strona Chłodzenie Min.~Maks. CDB powietrzna -20~45 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 Ilość czynnika Na obieg kg 64,0 73,0 81,0 91,0 107,0 112,5 124,0 chłodniczego TCO₂eq 91,5 104,4 115,8 130,1 153,0 160,9 177,3 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej DN150PN16 (168,3 mm) DN200PN16 (219,1 mm) DN250PN16 (273 mm) Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 (1) Chłodzenie: temp. wody parownika na wlocie 16 C; temp. wody parownika na wylocie 10 C; temperatura otoczenia 35 C; tryb pracy na pełnym obciążeniu. (2) Dane obliczone dla temperatury otoczenia 5 C i temperatury wody na wlocie 16 C. 90 (1) / 178 (2) 101 (1) / 198 (2) 111 (1) / 245 (2) 124 (1) / 272 (2) 98 (1) / 232 (2) 110 (1) / 259 (2) 139 (1) / 305 (2) 150 (1) / 328 (2) 162 (1) / 354 (2)

61 EWAD-CFXR Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową z funkcją free cooling, wysoka efektywność, zredukowany poziom głośności EWAD-CFXS/XL/XR MicroTech III Tylko chłodzenie EWAD-CFXR C10 C11 C12 C13 C14 C15 Wydajność chłodnicza Nom. kw 602 (1) 739 (1) 821 (1) 866 (1) 981 (1) (1) (1) (1) (1) (1) (1) Funkcja free cooling Nom. kw 374 (2) 468 (2) 539 (2) 562 (2) 644 (2) 670 (2) 825 (2) 866 (2) 889 (2) 909 (2) 929 (2) Wydajność mechaniczna kw 228 (2) 271 (2) 282 (2) 304 (2) 337 (2) 364 (2) 404 (2) 435 (2) 486 (2) 515 (2) 547 (2) Temperatura powietrza dla 100% chłodzenia "free-cooling" C -2,3-1,9-0,6-1,5-0,9-1,7 0,7-0,2-1,1-1,6-2,3 Pobór mocy Chłodzenie Nom. kw 263 (1) / 46,6 (2) 278 (1) / 56,2 (2) 299 (1) / 58,5 (2) 334 (1) / 63,1 (2) 368 (1) / 68,5 (2) 412 (1) / 74,4 (2) 403 (1) / 80,0 (2) 450 (1) / 87,5 (2) 466 (1) / 93,4 (2) 511 (1) / 103 (2) 556 (1) / 109 (2) Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 EER 2,29 (1) / 2,66 (1) / 2,75 (1) / 2,59 (1) / 2,67 (1) / 2,51 (1) / 3,05 (1) / 2,90 (1) / 2,95 (1) / 2,79 (1) / 2,66 (1) / 12,91 (2) 13,17 (2) 14,04 (2) 13,71 (2) 14,33 (2) 13,89 (2) 15,36 (2) 14,87 (2) 14,7 (2) 13,85 (2) 13,56 (2) ESEER 3,59 3,66 3,89 3,62 3,83 3,63 4,13 3,89 4,09 4,02 3,92 IPLV 4,09 4,15 4,16 4,20 4,10 4,08 4,42 4,37 4,42 4,28 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Objętość wody l Natężenie Chłodzenie Nom. 26,2 (1) / 32,1 (1) / 35,7 (1) / 37,6 (1) / 42,6 (1) / 44,9 (1) / 53,4 (1) / 56,6 (1) / 59,7 (1) / 61,9 (1) / 64,1 (1) / przepływu wody 26,2 (2) 32,1 (2) 35,7 (2) 37,6 (2) 42,6 (2) 44,9 (2) 53,4 (2) 56,6 (2) 59,7 (2) 61,9 (2) 64,1 (2) Spadek ciśnienia Chłodzenie Nom. kpa 76 (1) / 97 (1) / 84 (1) / 93 (1) / 102 (1) / 113 (1) / 92 (1) / 103 (1) / 128 (1) / 137 (1) / 146 (1) / wody 115 (2) 159 (2) 167 (2) 184 (2) 225 (2) 248 (2) 219 (2) 243 (2) 282 (2) 301 (2) 321 (2) Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Asymetryczna sprężarka jednośrubowa Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min 715 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Strona Chłodzenie Min.~Maks. CDB powietrzna -20~45 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 Ilość czynnika Na obieg kg 64,0 73,0 81,0 91,0 107,0 112,5 124,0 chłodniczego TCO₂eq 91,5 104,4 115,8 130,1 153,0 160,9 177,3 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej DN150PN16 (168,3 mm) DN200PN16 (219,1 mm) DN250PN16 (273 mm) Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 (1) Chłodzenie: temp. wody parownika na wlocie 16 C; temp. wody parownika na wylocie 10 C; temperatura otoczenia 35 C; tryb pracy na pełnym obciążeniu. (2) Dane obliczone dla temperatury otoczenia 5 C i temperatury wody na wlocie 16 C. 61

62 STRONY ARGUMENTACJI Agregat chłodniczy ze sterowaniem inwerterowym i sprężarką śrubową EWAD-TZ. Wysoka efektywność w zakresie komfortu i chłodzenia technologicznego Dlaczego EWAD-TZ? Ponad 1000 instalacji agregatów chłodniczych ze sprężarką śrubową na całym świecie jest potwierdzeniem, że nigdy nie przestaniemy opracowywać najbardziej zaawansowanej technologii o najwyższym poziomie jakości, aby zaoferować naszym klientom wszystko to, czego potrzebują. Korzyści dla instalatorów Fabryczny test szczelności i wstępny załadunek czynnika Duża dostępność serwisowa Łatwe w obsłudze inteligentne sterowniki, które można w prosty sposób integrować z systemami zarządzania budynkami (BMS) Korzyści dla projektantów Dostępność wielu opcji, np. szybkie ponowne uruchomienie (Rapid Restart), pompy wody inwerterowe, inteligentny miernik energii, wentylatory z bezszczotkowym napędem stałoprądowym (DC) Rozwiązanie idealne do nowych budynków i budynków po modernizacji: urządzeń bez inwertera, ale wyższa efektywność i sprawność Korzyści dla użytkowników końcowych Szybki zwrot po trzech latach komfortowego chłodzenia 50% redukcja zużycia energii Rozwiązanie przeznaczone do stosowania w środowiskach wrażliwych na hałas Wysoka efektywność zarówno przy pełnym, jak i częściowym obciążeniu Sprężarka Daikin z wbudowanym inwerterem i zmienną objętością czynnika chłodniczego (VVR) decyduje o optymalnej efektywności Opracowane przez nas oprogramowanie sterownika z dynamicznym zarządzaniem ciśnieniem skraplania oraz innowacyjnym układem sterującym ekonomizera Szybki zwrot kosztów inwestycji Trzyletni zwrot kosztów inwestycji w porównaniu do urządzeń bez inwertera - komfortowe zastosowania chłodzenia Mniej niż rok w przypadku chłodzenia technologicznego Doskonały komfort Ciągła regulacja wydajności Precyzyjne sterowanie temperaturą wody wylotowej dzięki regulacji bezstopniowej Zwarta budowa Mniejszy wymiennik ciepła o możliwie najwyższej sprawności Mniejsze wymiary panelu elektrycznego dzięki zamontowanej sprężarce sterowanej inwerterem 62

63 Narzędzia marketingowe Pobierz oprogramowanie doboru agregatu chłodniczego z portalu biznesowego Filmik EWAD-TZ: DaikinEurope Odwiedź mini-stronę internetową: process-cooling-comfort-coolingchiller-ewad-tz Króciec wylotowy Najniższe poziomy hałasu Moc akustyczna na poziomie do 86 db(a) przy pełnym obciążeniu, jak również przy obciążeniu częściowym dzięki inwerterowym wentylatorom i sprężarkom Cicha praca sprężarki dzięki specjalnemu wykonaniu akustycznemu Unikalna konstrukcja wentylatorów Daikin z niższym poziomem głośności i mniejszymi drganiami Sterowanie VVR Inwerter Niezrównana i sprawdzona niezawodność Rozległe badania w laboratoriach, fabrykach Daikin i określonych zakładach Obniżenie zapotrzebowania na energię bez uszczerbku dla niezawodności i wydajności Obszerna lista opcji Szybkie ponowne uruchomienie po awarii zasilania energią elektryczną Pompy wody inwerterowe Zintegrowany inteligentny miernik energii Wentylatory z bezszczotkowym napędem stałoprądowym Króćce ekon. i wtrysku cieczy Kondensatory Aluminiowa płyta chłodząca Doprowadzenie cieczy (chłodzenie z regulacją częstotliwościową VFD) Króciec ssący 63

64 EWAD-TZSS/SR Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową ze sterowaniem inwerterowym, standardowa efektywność, standardowy/zredukowany poziom głośności Zoptymalizowana efektywność energetyczna zarówno w trybie pełnego, jak i częściowego obciążenia Sprężarka jednośrubowa bezstopniowa Zaawansowana technologia sprężarki: zintegrowany inwerter i funkcja zmiennej objętości czynnika chłodniczego (VVR) Zwarta konstrukcja o niewielkiej powierzchni zabudowy i minimalnej powierzchni instalacyjnej Niskie poziomy dźwięku uzyskuje się dzięki najnowszej konstrukcji sprężarki i wentylatora ʯ ʯ Jeden lub dwa niezależne obiegi chłodnicze gwarantują niezrównaną niezawodność Tylko chłodzenie EWAD-TZSS/SR Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 62,2 72,5 79,1 96, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 33,3 28,6 33,3 28,6 25,0 22,2 15,4 14,3 16,7 15,4 14,3 13,3 12,5 11,1 EER 2,73 2,83 2,90 2,79 2,74 2,85 2,83 2,80 2,82 2,72 2,73 2,66 ESEER 4,62 4,61 4,75 4,80 4,82 4,93 4,65 4,81 4,71 4,84 4,83 4,85 4,76 4,92 IPLV 5,80 5,44 6,02 5,84 5,94 5,78 5,86 6,18 6,16 6,09 6,07 6,09 6,13 6,04 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar (SS) Jednostka kg Ciężar operacyjny kg Ciężar (SR) Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła Płaszczowo-rurowy, jednobiegowy ciepła Natężenie Chłodzenie Nom. przepływu wody 8,1 9,8 11,0 12,8 15,1 17,4 17,5 19,7 22,1 23,9 25,6 28,2 30,6 34,0 Spadek ciśnienia Chłodzenie Razem kpa wody Objętość wody l Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy Sprężarka Typ Sprężarka jednośrubowa ze sterowaniem inwerterowym Ilość 1 2 Wentylator Typ Osiowy Ilość Natężenie przepł. Chłodzenie Nom. pow Prędkość obr./min 700 Poziom mocy Chłodzenie Nom. dba akustycznej (SS) Poziom mocy Chłodzenie Nom. dba akustycznej (SR) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (SS) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (SR) Zakres pracy Strona Chłodzenie Min.~Maks. CDB powietrzna -18~47 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Ilość czynnika Na obieg kg 29,0 35,0 39,0 46,0 54,0 62,0 31,0 35,0 39,5 42,5 45,5 50,0 54,5 60,5 chłodniczego TCO₂eq 41,5 50,1 55,8 65,8 77,2 88,7 44,3 50,1 56,5 60,8 65,1 71,5 77,9 86,5 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 88,9 mm 114,3 mm 139,7 mm 168,3 mm Jednostka Prąd rozruchowy Maks. A 3 Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 64

65 EWAD-TZXS/XR Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową ze sterowaniem inwerterowym, wysoka efektywność, standardowy/zredukowany poziom głośności EWAD-TZSS/SR/XS/XR MicroTech lll Tylko chłodzenie EWAD-TZXS/XR Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 56,1 68,4 84,6 89, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 33,3 28,6 30,8 28,6 25,0 23,5 16,7 15,4 14,3 16,7 15,4 14,3 13,3 12,5 EER 3,20 3,16 3,14 3,21 3,14 3,18 3,16 3,17 3,15 3,17 3,12 3,16 ESEER 5,02 5,09 5,10 5,15 5,22 5,23 4,96 5,10 5,01 4,96 5,18 5,09 5,12 5,07 IPLV 6,32 6,20 6,33 6,26 6,32 6,37 6,31 6,47 6,39 6,34 6,48 6,44 6,46 6,51 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Masa (XS) Jednostka kg Ciężar operacyjny kg Masa (XR) Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła Płaszczowo-rurowy, jednobiegowy ciepła Natężenie Chłodzenie Nom. przepływu wody 8,6 10,4 12,7 13,8 15,9 17,2 17,5 19,5 21,1 23,5 25,7 27,6 30,1 32,7 Spadek ciśnienia Chłodzenie Razem kpa wody Objętość wody l Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy Sprężarka Typ Sprężarka jednośrubowa ze sterowaniem inwerterowym Ilość 1 2 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min 700 Poziom mocy Chłodzenie Nom. dba akustycznej (XS) Poziom mocy Chłodzenie Nom. dba akustycznej (XR) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (XS) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (XR) Zakres pracy Strona Chłodzenie Min.~Maks. CDB powietrzna -18~49 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Ilość czynnika Na obieg kg 31,0 37,0 45,0 49,0 57,0 61,0 31,0 34,5 37,5 42,0 45,5 49,0 53,5 58,0 chłodniczego TCO₂eq 44,3 52,9 64,4 70,1 81,5 87,2 44,3 49,3 53,6 60,1 65,1 70,1 76,5 82,9 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 88,9 mm 139,7 mm 168,3 mm Jednostka Prąd rozruchowy Maks. A 3 Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 65

66 EWAD-TZPS/PR Agregat chłodniczy chłodzony powietrzem ze sprężarką śrubową ze sterowaniem inwerterowym, efektywność premium, standardowy/zredukowany poziom głośności Efektywność energetyczna Premium zarówno w trybie pełnego, jak i częściowego obciążenia Sprężarka jednośrubowa bezstopniowa Zoptymalizowany do stosowania z czynnikiem chłodniczym R-134a Zaawansowana technologia sprężarki: zintegrowany inwerter i funkcja zmiennej objętości czynnika chłodniczego (VVR) Zwarta konstrukcja o niewielkiej powierzchni zabudowy i minimalnej powierzchni instalacyjnej Niskie poziomy dźwięku uzyskuje się dzięki najnowszej konstrukcji 66 EWAD-TZPS/PR MicroTech lll sprężarki i wentylatora Jeden lub dwa niezależne obiegi chłodnicze gwarantują niezrównaną niezawodność Tylko chłodzenie EWAD-TZPS/PR Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 52,7 64,9 69,2 77,4 85,1 94, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 33,3 28,6 33,3 30,8 28,6 26,7 18,2 16,7 15,4 14,3 16,7 15,4 14,3 13,3 EER 3,52 3,41 3,57 3,50 3,45 3,35 3,34 3,36 3,38 3,39 3,38 3,30 3,28 3,20 ESEER 5,49 5,45 5,73 5,66 5,65 5,62 5,46 5,40 5,59 5,54 5,67 5,66 5,55 5,47 IPLV 6,95 6,70 7,22 7,04 7,08 6,81 6,85 6,94 7,05 6,98 7,14 7,13 7,10 6,97 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Masa (PS) Jednostka kg Ciężar operacyjny kg Ciężar (PR) Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła Płaszczowo-rurowy, jednobiegowy ciepła Natężenie Chłodzenie Nom. przepływu wody 8,9 10,6 11,8 13,0 14,0 15,1 16,2 17,7 20,0 21,6 23,7 26,5 28,7 30,6 Spadek ciśnienia Chłodzenie Razem kpa wody Objętość wody l Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy Sprężarka Typ Sprężarka jednośrubowa ze sterowaniem inwerterowym Ilość 1 2 Wentylator Typ Osiowy Ilość Natężenie przepł. Chłodzenie Nom. pow Prędkość obr./min 600 Poziom mocy Chłodzenie Nom. dba akustycznej (PS) Poziom mocy Chłodzenie Nom. dba akustycznej (PR) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (PS) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (PR) Zakres pracy Strona Chłodzenie Min.~Maks. CDB powietrzna -18~51 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Ilość czynnika Na obieg kg 32,0 38,0 42,0 46,0 50,0 54,0 29,0 31,5 35,5 38,5 42,0 47,0 51,0 54,5 chłodniczego TCO₂eq 45,8 54,3 60,1 65,8 71,5 77,2 41,5 45,0 50,8 55,1 60,1 67,2 72,9 77,9 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 88,9 mm 139,7 mm 168,3 mm Jednostka Prąd rozruchowy Maks. A 3 Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400

67 67

68 EWYQ-ADVP Pompa ciepła mini, chłodzona powietrzem, ze sterowaniem inwerterowym Technologia inwertera zapewnia niskie poziomy głośności i wiodący w tego typu klasie urządzeń współczynnik ESEER Szeroki zakres pracy Łatwa instalacja typu plug and play Zasilanie jednofazowe i niskie prądy rozruchowe sprawiają, że urządzenie nadaje się idealnie do zastosowań mieszkaniowych Wbudowany moduł hydrauliczny: bez konieczności stosowania zbiornika buforowego, pompa i główny wyłącznik są dostępne w standardzie EWYQ-ADVP Sterownik cyfrowy Ogrzewanie i chłodzenie EWYQ-ADVP Wydajność chłodnicza Nom. kw 5,3 (1) 6,1 (1) 7,2 (1) Wydajność grzewcza Nom. kw 6,02 (2) / 5,57 (3) 6,72 (2) / 6,27 (3) 8,18 (2) / 7,67(3) Pobór mocy Chłodzenie Nom. kw 1,94 (1) 2,40 (1) 3,00 (1) Grzanie Nom. kw 1,65 (2) / 2,02 (3) 1,89 (2) / 2,29 (3) 2,41 (2) / 2,88(3) Regulacja wydajności Metoda Sterowanie inwerterowe EER 2,72 (1) 2,53 (1) 2,39 (1) COP 3,65 (2)/ 2,76 (3) 3,58 (2)/ 2,74 (3) 3,39 (2)/ 2,66 (3) Ogrzewanie pomieszczeń 68 Wylot wody w klimacie umiarkowanym 35 C Infor. ogólne ηs (efektywność % sezonowa ogrzewania pomieszczeń) SCOP 3,39 3,40 3,41 Klasa efektywności sezonowej, ogrzewanie pomieszczeń A+ Wymiary Jednostka Wysokość mm 805 Szerokość mm Głębokość mm 360 Ciężar Jednostka kg 100 Ciężar operacyjny kg 104 Wodny wymiennik ciepła Typ Płytowy Natężenie Chłodzenie Nom. l/min przepływu wody Grzanie Nom. l/min Typ Rurowy Powietrzny wymiennik ciepła Elementy Przeponowe Obj. l hydrauliczne naczynie wzbiorcze 6 Sprężarka Typ Sprężarka typu "swing" hermetyczna Ilość 1 Wentylator Typ Osiowy Ilość 1 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Grzanie Nom. dba Zakres pracy Strona Chłodzenie Min.~Maks. CDB 10~43 powietrzna Grzanie Min.~Maks. CDB -15~25 Strona wodna Chłodzenie Min.~Maks. CDB 5~20 Grzanie Min.~Maks. CDB 25~50 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Sterowanie Inwerter Ilość czynnika Na obieg kg 1,7 chłodniczego TCO₂eq 3,5 Obieg wodny Średnica połączeń instalacji rurowej cal 1 MBSP Połączenia Spust wody wymiennika ciepła instalacji rurowej 5/16 połączenie redukcyjne SAE Jednostka Prąd rozruchowy Maks. A 19,0 Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 1~/50/230 (1) Totocz 35 C - LWE 7 C (DT=5 C) (2) DB/WB 7 C/6 C - LWC 35 C (DT=5 C) (3) DB/WB 7 C/6 C - LWC 45 C (Dt=5 C)

69 EWYQ-ACV3/ACW1 Pompa ciepła mini, chłodzona powietrzem, ze sterowaniem inwerterowym Technologia inwertera zapewnia niskie poziomy głośności i wiodący w tego typu klasie urządzeń współczynnik ESEER Szeroki zakres pracy Wbudowany moduł hydrauliczny: bez konieczności stosowania zbiornika buforowego, pompa i główny wyłącznik są dostępne w standardzie Łatwa instalacja typu plug and play Zasilanie jednofazowe do zastosowań mieszkaniowych, zasilanie trójfazowe dostępne do niewielkich zastosowań komercyjnych EWYQ-ACV3/ACW1 Sterownik cyfrowy Ogrzewanie i chłodzenie EWYQ 009ACV3 010ACV3 011ACV3 009ACW1 011ACW1 013ACW1 Wydajność chłodnicza Nom. kw 12,2 (1)/ 8,60 (2) 13,6 (1)/ 9,60 (2) 15,7 (1)/ 11,1 (2) 12,9 (1)/ 9,10 (2) 15,7 (1)/ 11,1 (2) 17,0 (1)/ 13,3 (2) Wydajność grzewcza Nom. kw 10,2 (1)/ 9,90 (2) 11,7 (1)/ 11,4 (2) 13,8 (1)/ 12,9 (2) 11,20 (1)/ 10,90 (2) 13,2 (1)/ 12,4 (2) 14,8 (1)/ 13,9 (2) Pobór mocy Chłodzenie Nom. kw 2,85 (1)/ 2,83 (2) 3,41 (1)/ 3,28 (2) 4,13 (1)/ 3,90 (2) 3,08 (1)/ 3,05 (2) 4,13 (1)/ 3,90 (2) 5,52 (1)/ 5,18 (2) Grzanie Nom. kw 2,43 (1)/ 2,99 (2) 2,81 (1)/ 3,46 (2) 3,20 (1)/ 3,94 (2) 2,69 (1)/ 3,31 (2) 3,07 (1)/ 3,78 (2) 3,47 (1)/ 4,27 (2) Regulacja wydajności Metoda Sterowanie inwerterowe EER 4,27 (1)/ 3,05 (2) 4,00 (1)/ 2,93 (2) 3,79 (1)/ 2,85 (2) 4,19 (1)/ 2,99 (2) 3,79 (1)/ 2,85 (2) 3,08 (1)/ 2,57 (2) ESEER 4,31 4,30 4,33 4,43 4,44 4,36 COP 4,19 (1)/ 3,30 (2) 4,17 / (1) 3,29 (2) 4,30 (1)/ 3,27 (2) 4,17 (1)/ 3,28 (2) 4,31 (1)/ 3,27 (2) 4,28 (1)/ 3,25 (2) Ogrzewanie pomieszczeń Wylot wody w klimacie umiarkowanym 35 C Infor. ogólne ηs (efektywność sezonowa ogrzewania pomieszczeń) % SCOP 3,22 3,34 3,41 3,22 3,41 3,30 Klasa efektywności sezonowej, ogrzewanie A+ pomieszczeń Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm 382 Ciężar Jednostka kg 180 Wodny wymiennik Typ Płytowy ciepła Ilość 1 Natężenie Grzanie Nom. l/min przepływu wody 28,3 32,6 36,9 31,2 35,5 39,8 Objętość wody l 1,01 Powietrzny Typ wymiennik ciepła Hi-XSS Standardowa Nominalne ESP Chłodzenie kpa 60,5 57,8 53,2 59,2 53,2 40,9 / 45,6 pompa Grzanie kpa 57,1 52,5 47,3 54,1 49,1 36,6 / 43,5 Elementy Przeponowe Obj. l hydrauliczne naczynie 10 wzbiorcze Sprężarka Typ Hermetyczna sprężarka spiralna Ilość 1 Wentylator Typ Osiowy Ilość 2 Natężenie przepł. Chłodzenie Nom. m³/min 96, ,0 - pow. Grzanie Nom. m³/min 90,0 - Silnik wentylatora Prędkość Chłodzenie Nom. obr./min 780 Grzanie Nom. obr./min 760 Stopnie 8 Poziom mocy Chłodzenie Nom. dba akustycznej Grzanie Nom. dba Poziom ciśnienia Chłodzenie Nom. dba 50 akustycznego Grzanie Nom. dba 50 Tryb nocny Chłodzenie dba Grzanie dba Zakres pracy Strona Chłodzenie Min.~Maks. CDB 10~46 powietrzna Grzanie Min.~Maks. CDB -15~35 Strona wodna Chłodzenie Min.~Maks. CDB 5~20 Grzanie Min.~Maks. CDB 30~50 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Sterowanie Elektroniczny zawór rozprężny Ilość czynnika Na obieg kg 2,95 chłodniczego TCO₂eq 6,16 Obieg wodny Instalacja rurowa cal 5/4 Średnica połączeń instalacji rurowej cal G 5/4 (żeńska) Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 1~/50/230 3N~/50/400 (1) Program ogrzewania podłogowego: chłodzenia Ta 35 C - LWE 18 C (Dt: 5 C); grzania Ta DB/WB 7 C/6 C - LWC 35 C (Dt: 5 C) (2) Program klimakonwektora: chłodzenia Ta 35 C - LWE 7 C (Dt: 5 C); grzania Ta DB/WB 7 C/6 C - LWC 45 C (Dt: 5 C) 69

70 EWYQ-BAWN/BAWP Pompa ciepła chłodzona powietrzem ze sprężarką Scroll ze sterowaniem inwerterowym Wysoka wydajność z najwyższym w klasie wskaźnikiem ESEER Minimalny prąd rozruchu i krótki czas zwrotu nakładów Do standardowych zastosowań nie jest wymagany zbiornik buforowy Szeroki zakres roboczy (temperatura otoczenia aż do 43 C) Bramkę modbus (RTD-W) można zainstalować w agregacie do celów sterowania i monitorowania za pośrednictwem sterownika Daikin lub BMS innej firmy, co dodatkowo zwiększa efektywność systemu Można centralnie sterować i monitorować wszystkie systemy połączone za pośrednictwem RTD-W za pomocą głównego/ podrzędnego zestawu sterującego: sterownik sekwencyjny EKCC-W EWYQ-BAWN/BAWP BRC21A53/54 Ogrzewanie i chłodzenie EWYQ-BAWN/BAWP Wydajność chłodnicza Nom. kw 17,4(1)/16,6(2) 21,7(1)/20,7(2) 25,8(1)/24,7(2) 32,3(1)/30,9(2) 43,4(1)/41,5(2) 51,8(1)/49,7(2) 64,5(1)/62,3(2) Wydajność grzewcza Nom. kw 16,2(1)/17,00(2) 20,3(1)/21,30(2) 24,6(1)/25,70(2) 30,7(1)/32,10(2) 40,6(1)/42,50(2) 49,0(1)/51,10(2) 61,5(1)/63,70(2) Pobór mocy Chłodzenie Nom. kw 5,60(1)/5,80(2) 7,25(1)/7,59(2) 9,29(1)/9,74(2) 13,0(1)/13,5(2) 14,7(1)/15,4(2) 18,8(1)/19,7(2) 26,4(1)/27,4(2) Grzanie Nom. kw 5,53(1)/5,73(2) 7,10(1)/7,44(2) 8,91(1)/9,36(2) 10,6(1)/11,1(2) 14,0(1)/14,7(2) 17,6(1)/18,5(2) 20,7(1)/21,7(2) Regulacja Metoda Sterowanie inwerterowe wydajności Minimalna wydajność % 25 EER 3,11(1)/2,86(2) 2,99(1)/2,73(2) 2,78(1)/2,54(2) 2,48(1)/2,29(2) 2,95(1)/2,69(2) 2,76(1)/2,52(2) 2,44(1)/2,27(2) ESEER 4,33(1)/4,21(2) 4,08(1)/4,18(2) 3,85(1)/4,04(2) 3,39(1)/3,62(2) 4,19(1)/4,24(2) 3,96(1)/4,12(2) 3,64(1)/3,78(2) COP 2,93(1)/2,97(2) 2,86(1)/2,86(2) 2,76(1)/2,75(2) 2,90(1)/2,89(2) 2,78(1)/2,76(2) 2,97(1)/2,94(2) Ogrzewanie pomieszczeń 70 Wylot wody w klimacie umiarkowanym 35 C Infor. ogólne ηs (efektywność % sezonowa ogrzewania 130(1)/133(2) 126(1)/126(2) 130(1)/121(2) 120(1)/119(2) 126(1)/126(2) 138(1)/121(2) 121(1)/119(2) pomieszczeń) SCOP 3,33(1)/3,39(2) 3,22(1)/3,22(2) 3,32(1)/3,09(2) 3,08(1)/3,06(2) 3,22(1)/3,21(2) 3,53(1)/3,08(2) 3,09(1)/3,04(2) Klasa efektywności sezonowej, ogrzewanie pomieszczeń A+(1)/A+(2) A+(1)/A(2) A(1)/A(2) A+(1)/A+(2) A+(1)/A(2) A(1)/A(2) Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy ciepła Natężenie Chłodzenie Nom. l/min 50,0 62,0 74,0 93, przepływu wody Grzanie Nom. l/min 46,0 58,0 71,0 88, Spadek ciśnienia Chłodzenie Razem kpa wody Objętość wody l 1,90 2,90 3,80 5,70 Powietrzny Typ wymiennik ciepła Hi-XSS Sprężarka Typ Hermetyczna sprężarka spiralna Ilość Wentylator Typ Osiowy Ilość Natężenie przepł. Chłodzenie Nom. m³/min pow. Grzanie Nom. m³/min Poziom mocy Chłodzenie Nom. dba akustycznej 78,0 80,0 81,0 83,0 Zakres pracy Strona Chłodzenie Min.~Maks. CDB -5~43 powietrzna Grzanie Min.~Maks. CDB -15~35 Strona wodna Chłodzenie Min.~Maks. CDB -10~20 Grzanie Min.~Maks. CDB 25~50 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Sterowanie Elektroniczny zawór rozprężny Ilość czynnika Na obieg kg 7,6 9,6 15,2 19,2 chłodniczego TCO₂eq 15,9 20,0 31,7 40,1 Obieg wodny Instalacja rurowa cal 1-1/4 1-1/2 Średnica połączeń instalacji rurowej cal 1-1/4 (żeńska) 2 (żeńska) Jednostka Prąd rozruchowy Maks. A 0,00 77,7 78,7 88,7 99, Prąd rozruchowy Maks. A 22,2 25,3 26,4 35,2 47,4 49,6 67,2 Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3N~/50/400 (1) EWYQ-BAWN: wersja bez pompy (2) EWYQ-BAWP: wersja z pompą

71 SEHVX-AAW + SERHQ-AAW1 Pompa ciepła chłodzona powietrzem ze sprężarką Scroll ze sterowaniem inwerterowym, wersja split Moduł hydrauliczny do instalacji jednostki wewnętrznej eliminuje potrzebę stosowania glikolu Idealna do zimniejszych klimatów, ponieważ brak glikolu zapewnia większą sprawność Niewielkie wymiary i ograniczone orurowanie umożliwiają instalację w przestrzeniach o ograniczonej ilości miejsca Łatwy transport, ponieważ oddzielne jednostki pasują do windy SEHVX-AAW+SERHQ-AAW1 BRC21A53/54 Ogrzewanie i chłodzenie SEHVX20AAW/ SEHVX32AAW/ SEHVX40AAW/ SEHVX64AAW/ SERHQ020AAW1 SERHQ032AAW1 SERHQ020AAW1+SERHQ020AAW1 SERHQ032AAW1+SERHQ032AAW1 Wydajność chłodnicza Nom. kw 20,7 30,9 41,5 62,3 Wydajność grzewcza Nom. kw 21,3 (1)/ 21,3 (2) 32,1 (1)/ 32,1 (2) 42,5 (1)/ 42,5 (2) 63,7 (1)/ 63,7(2) Pobór mocy Chłodzenie Nom. kw 7,59 13,5 15,4 27,4 Grzanie Nom. kw 6,12 (1)/ 7,44 (2) 8,72 (1)/ 11,1 (2) 12,0 (1)/ 14,7 (2) 16,9 (1)/ 21,7 (2) EER 2,73 2,29 2,69 2,27 COP 3,48 (1)/2,86 (2) 3,68 (1)/ 2,89 (2) 3,54 (1)/ 2,89 (2) 3,77 (1)/ 2,94 (2) Ogrzewanie pomieszczeń Wylot wody w klimacie umiarkowanym 35 C Infor. ogólne SCOP 3,22 3,06 3,22 3,05 ηs (efektywność % sezonowa ogrzewania pomieszczeń) Klasa efektywności sezonowej, ogrzewanie pomieszczeń A+ A A+ A Jednostka do instalacji w pomieszczeniu SEHVX-AAW SEHVX20AAW SEHVX32AAW SEHVX40AAW SEHVX64AAW Wymiary Jednostka Wysokość mm Szerokość mm 766 Głębokość mm 396 Ciężar Jednostka kg Jednostka zapakowana kg Poziom mocy akustycznej Nom. dba Zakres pracy Grzanie Temp. zewn. Min.~Maks. C~ CDB -15~35 Strona wodna Min.~Maks. C 25~50 Montaż Temp. Min. CDB 5 w pomieszczeniu zewn. Maks. CDB 35 Chłodzenie Temp. zewn. Min.~Maks. CDB -5~43 Strona wodna Min.~Maks. C 5~20 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Sterowanie Elektroniczny zawór rozprężny Obieg wodny Średnica połączeń instalacji rurowej cal G 1 1/4 (żeńska) G 2 (żeńska) Instalacja rurowa cal 1-1/4 1-1/2 Spadek ciśnienia Chłodzenie Nom. kpa wody Grzanie Nom. kpa Całkowita ilość wody l 3,2 4,2 5,8 7,7 Wymiennik ciepła Typ Płytowy po stronie wodnej Objętość wody l 1,9 2,9 3,8 5,7 Natężenie Grzanie Nom. l/min przepływu wody Chłodzenie Nom. l/min Prąd Maksymalny Chłodzenie A 5,54 5,64 7,24 prąd roboczy Grzanie A 5,54 5,64 7,24 Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3N~/50/400 Jednostka zewnętrzna SERHQ-AAW1 SERHQ020AAW1 SERHQ032AAW1 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm 765 Ciężar Jednostka kg 240,00 316,00 Jednostka zapakowana kg 273,00 355,95 Sprężarka Ilość 2 3 Typ Hermetyczna sprężarka spiralna Wentylator Typ Osiowy Ilość 1 2 Natężenie przepł. Chłodzenie Nom. m³/min pow. Grzanie Nom. m³/min (1) Grzania Ta DB/WB 7/6 C - LWC 35 C (DT=5 C) (2) Grzania Ta DB/WB 7/6 C - LWC 45 C 71

72 EWYQ-G-XS Pompa ciepła chłodzona powietrzem ze sprężarkami multi-scroll, wysoka efektywność, standardowy poziom głośności Jeden obieg czynnika chłodniczego (2 sprężarki scroll) z jednym parownikiem Zwarta konstrukcja zapewniająca łatwą instalację w pomieszczeniach oraz łatwą modernizację Dostępna opcja częściowego i całkowitego odzysku ciepła Płytowy wymiennik ciepła ze stali nierdzewnej Ogrzewanie i chłodzenie EWYQ-G-XS Wydajność chłodnicza Nom. kw 77,8 88, Wydajność grzewcza Nom. kw 82,2 91, Pobór mocy Chłodzenie Nom. kw 27,0 31,5 36,0 39,5 44,7 50,2 57,8 Grzanie Nom. kw Regulacja Metoda Krokowa wydajności Minimalna wydajność % EER 2,88 2,80 2,81 2,97 2,84 2,92 2,85 ESEER 3,90 3,94 3,97 4,03 3,92 3,96 COP 3,14 3,12 3,24 3,25 3,20 3,11 3,13 IPLV 4,40 4,47 4,40 4,49 4,40 4,50 Ogrzewanie pomieszczeń 72 Wylot wody w klimacie umiarkowanym 35 C Infor. ogólne ηs (efektywność sezonowa ogrzewania pomieszczeń) % SCOP 3,35 3,31 3,62 3,58 3,63 3,53 3,58 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy ciepła Natężenie Chłodzenie Nom. 3,7 4,2 4,8 5,6 6,1 7,0 7,9 przepływu wody Grzanie Nom. 4,0 4,4 5,3 6,1 6,7 7,5 8,2 Spadek ciśnienia Chłodzenie Nom. kpa 8,40 8,30 8,70 11,6 13,7 18,2 19,9 wody Grzanie Nom. kpa 9,50 9,10 11,20 14,40 17,20 21,70 22,50 Objętość wody l 8,10 9,40 10,8 16,7 Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka spiralna Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -10~45 Strona wodna Chłodzenie Min.~Maks. CDB -10~15 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Ilość czynnika Na obieg kg 15,0 18,0 23,0 30,0 chłodniczego TCO₂eq 31,3 37,6 48,0 62,6 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 2 1/2 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400

73 EWYQ-G-XR Pompa ciepła chłodzona powietrzem ze sprężarkami multi-scroll, wysoka efektywność, zredukowany poziom głośności EWYQ-G-XS/XR Ogrzewanie i chłodzenie EWYQ-G-XR Wydajność chłodnicza Nom. kw 75,2 84,5 95, Wydajność grzewcza Nom. kw 82,2 91, Pobór mocy Chłodzenie Nom. kw 27,7 32,7 38,6 41,5 47,4 52,8 61,5 Grzanie Nom. kw Regulacja Metoda Krokowa wydajności Minimalna wydajność % EER 2,71 2,59 2,46 2,68 2,52 2,64 2,51 ESEER 3,85 3,90 3,79 3,92 3,76 3,86 3,79 COP 3,14 3,12 3,24 3,25 3,20 3,11 3,13 IPLV 4,35 4,41 4,29 4,42 4,27 4,40 4,35 Ogrzewanie pomieszczeń Wylot wody w klimacie umiarkowanym 35 C Infor. ogólne ηs (efektywność sezonowa ogrzewania pomieszczeń) % SCOP 3,35 3,31 3,62 3,58 3,63 3,53 3,58 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy ciepła Natężenie Chłodzenie Nom. 3,6 4,0 4,5 5,3 5,7 6,7 7,4 przepływu wody Grzanie Nom. 4,0 4,4 5,3 6,1 6,7 7,5 8,2 Spadek ciśnienia Chłodzenie Nom. kpa 7,90 7,70 7,60 10,5 12,1 16,4 17,5 wody Grzanie Nom. kpa 9,50 9,10 11,2 14,4 17,2 21,7 22,5 Objętość wody l 8,10 9,40 10,8 16,7 Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka spiralna Ilość 2 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona powietrzna Chłodzenie Min.~Maks. CDB -10~45 Strona wodna Chłodzenie Min.~Maks. CDB -10~15 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Ilość czynnika Na obieg kg chłodniczego TCO₂eq 31,3 37,6 48,0 62,6 Jednostka Prąd rozruchowy Maks. A , Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 73

74 EWYQ-F-XS/XL Pompa ciepła chłodzona powietrzem ze sprężarkami multi-scroll, wysoka efektywność, standardowy/niski poziom głośności Klasa A efektywności w trybie ogrzewania Rozszerzony zakres roboczy: temperatury otoczenia od -10 C aż do +46 C w trybie chłodzenia oraz obniżone do -17 C w trybie ogrzewania 2 całkowicie niezależne obiegi chłodnicze Mniejsza powierzchnia montażowa dzięki ramie w kształcie litery V (EWYQ F-XS/XL i EWYQ F-XR) Niezawodne i efektywne sprężarki spiralne z wysokimi wartościami EER Konstrukcja serii agregatów chłodniczych opiera się w całości na nowych dyrektywach europejskich (EN14511, EN14825) Najwyższa łatwość wykonywania czynności serwisowych dzięki zmniejszonemu ciężarowi, kompaktowej powierzchni zabudowy i zoptymalizowanej dostępności do części składowych Jednostka może być wyposażona w moduł hydrauliczny, co optymalizuje czas instalacji, przestrzeń i koszty Bogaty wybór dostępnych opcji i akcesoriów Zarządzanie wentylatorami ze sterowaniem inwerterowym dla zapewnienia lepszych efektywności przy częściowych obciążeniach Opcja zestawu skandynawskiego dla poprawienia warunków pracy agregatu chłodniczego w trybie ogrzewania Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Ogrzewanie i chłodzenie EWYQ-F-XS/XL Wydajność chłodnicza Nom. kw Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Nom. kw 57,6 63,3 70,3 79, Grzanie Nom. kw 54,0 61,6 70,5 79, Regulacja Metoda Krokowa wydajności Minimalna wydajność % 25,0 17,0 EER 2,84 2,91 2,92 2,99 2,93 2,91 2,90 2,94 2,92 2,90 2,91 ESEER 3,73 3,89 3,81 3,71 4,07 4,19 3,99 3,96 4,14 4,20 3,98 4,06 COP 3,20 3,22 3,21 3,24 3,21 3,23 3,30 3,21 3,20 3,21 IPLV 4,45 4,47 4,55 4,38 4,56 4,61 4,38 4,50 4,70 4,71 4,56 4,74 Ogrzewanie pomieszczeń 74 Wylot wody w klimacie umiarkowanym 35 C Infor. ogólne ηs (efektywność sezonowa ogrzewania pomieszczeń) % SCOP 3,28 3,42 3,31 3,30 3,64 3,75 - Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Masa (XS) Jednostka kg Ciężar operacyjny kg Masa (XL) Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Natężenie Chłodzenie Nom. 7,8 8,8 9,8 11,1 14,6 16,0 18,0 19,2 20,4 24,0 27,1 29,9 przepływu wody Grzanie Nom. 8,3 9,5 10,9 12,2 15,9 17,5 19,5 20,7 22,3 25,8 29,3 32,5 Spadek ciśnienia Chłodzenie Nom. kpa wody Grzanie Nom. kpa Objętość wody l Powietrzny wymiennik ciepła Typ Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka spiralna Ilość 4 6 Wentylator Typ Osiowy Ilość Natężenie przepł. pow. Nom Prędkość obr./min 900 Poziom mocy akustycznej (XS) Chłodzenie Nom. dba Poziom mocy Chłodzenie Nom. dba akustycznej (XL) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (XS) Poziom ciśnienia Chłodzenie Nom. dba akustycznego (XL) Zakres pracy Strona Chłodzenie Min.~Maks. CDB -10~46 powietrzna Grzanie Min.~Maks. CDB -17~20 Strona wodna Chłodzenie Min.~Maks. CDB -13~15 Grzanie Min.~Maks. CDB 25~50 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość Ilość czynnika chłodniczego Połączenia instalacji rurowej Wlot/wylot wody parownika (śr. zewn.) 2,5 3 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 Na obieg kg 16,0 20,0 24,0 35,0 36,0 35,0 46,0 55,0 52,5 68,0 TCO₂eq 33,4 41,8 50,1 73,1 75,2 73,1 96,0 114,8 109,6 142,0

75 EWYQ-F-XR Pompa ciepła chłodzona powietrzem ze sprężarkami multi-scroll, wysoka efektywność, zredukowany poziom głośności EWYQ-F-XS/XL/XR MicroTech III Ogrzewanie i chłodzenie EWYQ-F-XR Wydajność chłodnicza Nom. kw Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Nom. kw 56,2 62,3 68,4 77,9 97, Grzanie Nom. kw 54,0 61,6 70,5 79, Regulacja Metoda Krokowa wydajności Minimalna wydajność % 25,0 17,0 EER 2,81 2,86 2,92 2,87 3,04 2,93 2,86 2,90 2,93 2,91 2,85 2,89 ESEER 4,33 4,39 4,38 4,19 4,63 4,68 4,37 4,44 4,60 4,83 4,50 4,62 COP 3,20 3,22 3,21 3,24 3,21 3,23 3,30 3,21 3,20 3,21 IPLV 5,11 5,18 5,22 4,96 5,25 5,35 4,97 5,08 5,25 5,54 5,13 5,36 Ogrzewanie pomieszczeń Wylot wody w klimacie umiarkowanym 35 C Infor. ogólne ηs (efektywność sezonowa ogrzewania pomieszczeń) % SCOP 3,28 3,42 3,31 3,30 3,64 3,75 - Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła Natężenie Chłodzenie Nom. 7,5 8,5 9,6 10,7 14,2 15,6 17,4 18,6 19,8 23,3 26,1 29,0 przepływu wody Grzanie Nom. 8,3 9,5 10,9 12,2 15,9 17,5 19,5 20,7 22,3 25,8 29,3 32,5 Spadek ciśnienia Chłodzenie Nom. kpa wody Grzanie Nom. kpa Objętość wody l Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka spiralna Ilość 4 6 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min 700 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona Chłodzenie Min.~Maks. CDB -10~46 powietrzna Grzanie Min.~Maks. CDB -17~20 Strona wodna Chłodzenie Min.~Maks. CDB -13~15 Grzanie Min.~Maks. CDB 25~50 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 2 Ilość czynnika Na obieg kg 16,0 18,0 20,0 24,0 35,0 36,0 35,0 46,0 55,0 68,0 chłodniczego TCO₂eq 33,4 37,6 41,8 50,1 73,1 75,2 73,1 96,0 114,8 142,0 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 2,5 3 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 75

76 EWYD-BZSS Pompa ciepła chłodzona powietrzem ze sprężarką śrubową ze sterowaniem inwerterowym, standardowa efektywność, standardowy poziom głośności Idealne rozwiązanie do komercyjnych zastosowań komfortowego chłodzenia i/lub grzania Optymalne wartości ESEER 2-3 całkowicie niezależne obiegi chłodnicze Niski prąd rozruchowy Parownik płaszczowo-rurowy DX jedno przejście po stronie czynnika chłodniczego w celu zminimalizowania spadków ciśnienia Elektroniczny zawór rozprężny Zoptymalizowane cykle odszraniania Dostępna opcja częściowego i całkowitego odzysku ciepła Współczynnik mocy do 0,95 Sterowanie mikroprocesorem PID Ogrzewanie i chłodzenie EWYD-BZSS Wydajność chłodnicza Nom. kw Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Nom. kw 91, Grzanie Nom. kw 91, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 13,0 9,0 EER 2,77 2,70 2,65 2,75 2,69 2,68 2,63 2,66 2,62 2,79 2,76 2,74 2,67 ESEER 3,93 3,92 3,89 3,95 3,89 3,90 3,82 3,91 3,89 4,18 4,01 3,93 COP 2,96 2,97 3,00 2,82 2,78 2,85 2,88 2,83 2,79 2,88 2,99 3,01 2,97 IPLV 4,58 4,62 4,75 4,64 4,71 4,67 4,73 4,69 4,85 4,89 4,85 4,78 Ogrzewanie pomieszczeń 76 Wylot wody w klimacie umiarkowanym 35 C Infor. ogólne ηs (efektywność sezonowa ogrzewania pomieszczeń) % SCOP 3,21 3,20 3,21 - Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Natężenie Chłodzenie Nom. 12,1 13,0 13,9 15,5 16,2 17,4 18,2 19,7 20,8 21,8 24,1 24,9 27,8 przepływu wody Grzanie Nom. 13,1 14,4 15,7 16,1 16,9 18,3 19,8 21,4 22,4 23,0 25,6 27,0 29,7 Spadek ciśnienia Chłodzenie Nom. kpa wody Grzanie Nom. kpa Objętość wody l Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Ilość 2 3 Wentylator Typ Osiowy Ilość Natężenie przepł. Nom. pow Prędkość obr./min 900 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona Chłodzenie Min.~Maks. CDB -10~45 powietrzna Grzanie Min.~Maks. CDB -10~20 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Grzanie Min.~Maks. CDB 35~55 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 3 Ilość czynnika Na obieg kg 43,0 44,0 43,0 46,0 46,5 47,0 50,0 47,0 49,0 chłodniczego TCO₂eq 61,5 62,9 61,5 65,8 66,5 67,2 71,5 67,2 70,1 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 139,7 mm 219,1 mm Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400

77 EWYD-BZSL Pompa ciepła chłodzona powietrzem ze sprężarką śrubową ze sterowaniem inwerterowym, standardowa efektywność, niski poziom głośności EWYD-BZSS/SL MicroTech II Ogrzewanie i chłodzenie EWYD-BZSL Wydajność chłodnicza Nom. kw Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Nom. kw 89,5 99, Grzanie Nom. kw 91, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 13,0 9,0 EER 2,76 2,66 2,62 2,75 2,68 2,64 2,57 2,66 2,59 2,83 2,77 2,73 2,61 ESEER 4,06 4,04 4,03 4,17 4,09 4,04 4,01 4,06 4,02 4,18 4,16 4,10 3,98 COP 2,96 2,97 3,00 2,82 2,78 2,85 2,88 2,83 2,79 2,88 2,99 3,01 2,97 IPLV 4,90 4,96 4,91 5,17 5,08 5,12 5,06 5,22 5,13 5,07 5,03 4,99 4,90 Ogrzewanie pomieszczeń Wylot wody w klimacie umiarkowanym 35 C Infor. ogólne ηs (efektywność sezonowa ogrzewania pomieszczeń) % SCOP 3,21 3,20 3,21 - Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płaszczowo-rurowy, jednobiegowy ciepła Natężenie Chłodzenie Nom. 11,8 12,7 13,9 15,1 15,8 16,9 17,7 19,2 20,3 21,4 23,5 24,3 27,1 przepływu wody Grzanie Nom. 13,1 14,4 15,7 16,1 16,9 18,3 19,8 21,4 22,4 23,0 25,6 27,0 29,7 Spadek ciśnienia Chłodzenie Nom. kpa wody Grzanie Nom. kpa Objętość wody l Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Ilość 2 3 Wentylator Typ Osiowy Ilość Natężenie przepł. Chłodzenie Nom. pow Prędkość obr./min 700 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Strona Chłodzenie Min.~Maks. CDB -10~45 powietrzna Grzanie Min.~Maks. CDB -10~20 Strona wodna Chłodzenie Min.~Maks. CDB -8~15 Grzanie Min.~Maks. CDB 35~55 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 2 3 Ilość czynnika Na obieg kg 43,0 44,0 43,0 46,0 46,5 47,0 50,0 47,0 49,0 chłodniczego TCO₂eq 61,5 62,9 61,5 65,8 66,5 67,2 71,5 67,2 70,1 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 139,7 mm 219,1 mm Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 77

78 ERAD-E-SS Agregat skraplający chłodzony powietrzem ze sprężarką śrubową, standardowa efektywność, standardowy poziom głośności Jeden obieg czynnika chłodniczego ze sprężarką jednośrubową Zwarta budowa Duży zakres roboczy (temperatura otoczenia do -18 C) Szeroka lista opcji (dostępna opcja odzysku ciepła) Tylko chłodzenie ERAD-E-SS Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 42,1 51,2 57,7 65,6 74,2 77,0 93, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 EER 2,88 2,82 2,86 2,99 2,95 3,27 3,30 3,02 2,95 3,02 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Ilość 1 Wentylator Typ Osiowy Natężenie przepł. Nom. pow Ilość Prędkość Chłodzenie Nom. obr./min 900 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Temperatura nasycenia na ssaniu C -9~12 Temperatura na wlocie skraplacza C -18~48 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 76 mm 139,7 mm Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 78

79 ERAD-E-SL Agregat skraplający chłodzony powietrzem ze sprężarką śrubową, standardowa efektywność, niski poziom głośności ERAD-E-SS/SL MicroTech III Tylko chłodzenie ERAD-E-SL Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 42,4 52,5 57,7 66,3 73,9 78,1 91, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 EER 2,74 2,61 2,75 2,83 3,11 3,24 2,88 2,73 2,76 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Powietrzny Typ wymiennik ciepła Wysokowydajny lamelowo-rurowy z wbudowanym dochładzaczem Sprężarka Typ Sprężarka jednośrubowa Ilość 1 Wentylator Typ Osiowy Natężenie przepł. Nom. pow Ilość Prędkość Chłodzenie Nom. obr./min 700 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Temperatura nasycenia na ssaniu C -9~12 Temperatura na wlocie skraplacza C -18~48 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 76 mm 139,7 mm Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 79

80 EWWQ-B-SS Agregat chłodniczy chłodzony wodą ze sprężarką śrubową, standardowa efektywność, standardowy poziom głośności Wszystkie modele posiadają zatwierdzone zbiorniki ciśnieniowe zgodne z Dyrektywą PED 1 lub 2 bezstopniowe sprężarki jednośrubowe Jeden lub dwa niezależne obiegi chłodnicze gwarantują niezrównaną niezawodność Wymiennik ciepła płaszczowo-rurowy Zoptymalizowany do stosowania z czynnikiem chłodniczym R-410A Elektroniczny zawór rozprężny Zwarta budowa Dostępny częściowy odzysk ciepła Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko chłodzenie EWWQ-B-SS C10 C11 C12 C13 C14 C15 C16 C17 C19 C20 Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 89, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 25,0 12,5 25,0 12,5 25,0 EER 4,24 4,21 4,22 4,25 4,42 4,15 4,36 4,38 4,07 4,32 4,41 4,38 4,35 4,31 4,28 4,31 4,30 4,31 ESEER 4,64 4,69 4,70 4,46 5,08 4,35 5,07 5,03 4,28 5,04 5,05 5,06 5,00 4,66 4,76 4,61 4,63 4,54 IPLV 5,57 5,62 5,63 5,32 5,58 5,15 5,75 5,92 5,08 5,90 5,93 5,85 5,46 5,44 5,34 5,38 5,32 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - parownik Objętość wody l Natężenie Nom. przepływu wody 18,1 22,1 26,8 30,4 34,7 38,0 41,1 41,6 45,8 48,0 50,3 56,5 59,9 63,2 69,5 76,5 84,1 91,0 98,7 Spadek ciśnienia Chłodzenie Nom. kpa wody Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - skraplacz Natężenie Nom. przepływu wody 22,4 27,4 33,2 37,7 43,1 23,3 51,3 23,3 28,2 60,1 28,2 34,7 34,8 38,9 43,0 43,4 52,0 52,3 60,9 Natężenie Nom. przepływu wody 2-23,3-27,9 28,2-33,8 34,7 38,9 43,0 51,3 52,0 60,1 60,9 Spadek ciśnienia Chłodzenie Nom. kpa wody Spadek ciśnienia Chłodzenie Nom. kpa wody Sprężarka Typ Sprężarka jednośrubowa Ilość Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -4~10 Skraplacz Chłodzenie Min.~Maks. CDB 25~45 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość Ilość czynnika Na obieg kg 120,0 100,0 175,0 90,0 80,0 85,0 90,0 45,0 85,0 100,0 160,0 100,0 150,0 130,0 150,0 160,0 130,0 chłodniczego TCO₂eq 250,5 208,8 365,3 187,9 167,0 177,4 187,9 93,9 177,4 208,8 334,0 208,8 313,1 271,4 313,1 334,0 271,4 Połączenia Wlot/wylot wody parownika mm 152,4 203,2 254 instalacji rurowej Wlot/wylot wody skraplacza cal Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 80

81 EWWQ-B-XS Agregat chłodniczy chłodzony wodą ze sprężarką śrubową, wysoka efektywność, standardowy poziom głośności EWWQ-B-SS/XS MicroTech III Tylko chłodzenie EWWQ-B-XS C10 C11 C12 C13 C14 C15 C16 C17 C19 C20 C21 Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 88, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 12,5 25,0 12,5 25,0 EER 4,74 4,79 4,84 4,83 4,81 4,86 4,64 4,85 4,83 4,85 4,83 4,88 4,81 4,71 4,64 4,55 ESEER 5,27 5,29 5,37 5,36 5,30 5,09 5,56 4,99 5,52 5,65 5,61 5,26 5,18 4,98 4,91 4,75 IPLV 6,36 6,45 6,42 6,35 6,06 6,11 5,92 6,06 6,07 6,23 6,19 5,82 5,92 6,03 5,81 5,93 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - parownik Objętość wody l Natężenie Nom. przepływu wody 20,1 24,6 30,5 34,6 38,2 46,4 49,5 53,2 55,2 60,6 65,3 69,1 75,7 83,5 89,7 97,2 103,6 Spadek ciśnienia Chłodzenie Nom. kpa wody Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - skraplacz Natężenie Nom. przepływu wody 24,4 29,8 36,8 41,8 46,3 56,2 29,9 64,7 30,2 36,7 37,2 41,8 45,7 46,2 54,4 55,1 63,1 Natężenie Nom. przepływu wody 2-29,9-36,6 36,7 41,8 45,7 54,7 54,4 63,0 63,1 Spadek ciśnienia Chłodzenie Nom. kpa wody Spadek ciśnienia Chłodzenie Nom. kpa wody Sprężarka Typ Sprężarka jednośrubowa Ilość Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -4~10 Skraplacz Chłodzenie Min.~Maks. CDB 25~45 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość Ilość czynnika Na obieg kg 120,0 130,0 95,0 135,0 110,0 150,0 120,0 130,0 120,0 150,0 120,0 150,0 130,0 150,0 chłodniczego TCO₂eq 250,5 271,4 198,3 281,8 229,6 313,1 250,5 271,4 250,5 313,1 250,5 313,1 271,4 313,1 Połączenia Wlot/wylot wody parownika mm 152,4 203, , ,2 254 instalacji rurowej Wlot/wylot wody skraplacza cal Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 81

82 EWWP-KBW1N Pompa ciepła chłodzona wodą ze sprężarką scroll Jedno z najbardziej zwartych urządzeń na rynku: 600 mm x 600 mm x 600 mm Niskie zużycie energii Niski poziom głośności podczas pracy Mała ilość czynnika chłodniczego Płytowy wymiennik ciepła ze stali nierdzewnej Możliwość rozbudowy do 195 kw Łatwy montaż i konserwacja Zdalny wybór trybu chłodzenia lub grzania Pompa ciepła woda-woda z odwróceniem obiegu wodnego Zgodność z modułem hydraulicznym EHMC (patrz następna strona) Zaawansowany sterownik µc²se do bezpośredniego podłączenia do BMS z Modbus lub do zdalnego interfejsu użytkownika. Standardowo wbudowane: główny przełącznik, filtr wody, przełącznik przepływu, oczyszczacz powietrza, porty ciśnieniowe EWWP-KBW1N µc²se Tylko ogrzewanie i tylko chłodzenie EWWP-KBW1N Wydajność chłodnicza Nom. kw 12,9 21,4 27,8 32,3 42,8 55,7 64,7 85,7 98,6 112,0 121,0 130,0 141,0 154,0 167,0 176,0 185,0 194,0 Wydajność grzewcza Nom. kw 16,7 27,5 35,6 41,5 55,0 71,7 83,0 110,0 127,0 143,0 155,0 166,0 182,0 198,0 215,0 226,0 237,0 249,0 Pobór mocy Chłodzenie Nom. kw 3,8 6,1 7,8 9,1 12,2 16,0 18,2 24,2 28,0 31,9 34,0 36,2 40,2 43,9 47,7 49,8 52,0 54,1 Grzanie Nom. kw 3,8 6,1 7,8 9,1 12,2 16,0 18,2 24,2 28,0 31,9 34,0 36,2 40,2 43,9 47,7 49,8 52,0 54,1 EER 3,44 3,49 3,54 3,51 3,48 3,55 3,54 3,52 3,51 3,56 3,59 3,51 3,50 3,53 3,56 3,59 COP 4,45 4,49 4,54 4,55 4,51 4,48 4,56 4,55 4,54 4,48 4,56 4,59 4,53 4,51 4,54 4,56 4,60 Ogrzewanie pomieszczeń 82 Wylot wody w klimacie umiarkowanym 55 C Wylot wody w klimacie umiarkowanym 35 C Infor. ogólne Infor. ogólne ηs (efektywność % sezonowa ogrzewania pomieszczeń) SCOP 2,88 2,86 3,08 3,11 2,75 2,91 3,03 - Klasa efektywności sezonowej, ogrzewanie pomieszczeń A+ - ηs (efektywność % sezonowa ogrzewania pomieszczeń) SCOP 3,49 3,55 3,66 3,78 3,59 3,66 3,74 - Klasa efektywności sezonowej, ogrzewanie A+ - pomieszczeń Wymiary Jednostka Wysokość mm Szerokość mm 600 Głębokość mm Ciężar Jednostka kg Wodny wymiennik Typ Płytowy ciepła - parownik Minimalna pojemność wody w systemie l Natężenie Min. l/min 31,0 53,0 65,0 76, przepływu wody Nom. l/min 37,0 61,0 80,0 93, Maks. l/min 74, Wodny wymiennik ciepła - skraplacz Typ Płytowy Natężenie Min. l/min przepływu wody Nom. l/min Maks. l/min Sprężarka Typ Hermetyczna sprężarka spiralna Ilość Sprężarka 2 Ilość Poziom mocy Chłodzenie Nom. dba akustycznej 64,0 71,0 67,0 74,0 71,0 75,0 77,0 73,0 76,0 78,0 79,0 Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -10~20 Skraplacz Chłodzenie Min.~Maks. CDB 20~55 Czynnik chłodniczy Typ/GWP R-407C / 1.773,9 Sterowanie Termostatyczny zawór rozprężny Obiegi Ilość Ilość czynnika Na obieg kg 1,20 2,00 2,50 3,10 4,60 5,60 9,20 10,2 11,2 13,8 14,8 15,8 16,8 chłodniczego TCO₂eq 2,13 3,55 4,43 5,50 8,16 9,93 16,3 18,1 19,9 24,5 26,3 28,0 29,8 Połączenia Wlot/wylot wody parownika (śr. zewn.) FBSP 25 mm FBSP 40 mm 2 x 2 x FBSP 38 mm 3 x 2 x FBSP 38 mm instalacji rurowej Skropliny z parownika Montaż zewnętrzny Wlot/wylot wody skraplacza (śr. zewn.) FBSP 25 mm FBSP 40 mm 2 x 2 x FBSP 38 mm 3 x 2 x FBSP 38 mm Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A 66, , , , , ,0 Maks. A 9, ,0 28,0 36,0 40,0 56,0 64,0 72,0 76,0 80,0 92, Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3N~/50/400

83 EWWP-KBW1N Agregat chłodniczy chłodzony wodą, ze sprężarką spiralną Tabela możliwości Tabela doboru 1 moduł (seria KB) 2 moduły (seria KB) 3 moduły (seria KB) Indeks wydajności Wydajność chłodnicza (kw) 12,9 21,4 27,8 32,3 42,8 55,7 64,7 85,7 98, Wydajność grzewcza (kw) 16,7 27,5 35,6 41,5 55,0 71,7 83, Jednostka + Sterowanie (Montowane fabrycznie) Jednostki modułowe (Sterownik dostępny jako wyposażenie dodatkowe) Sterowanie (Zestaw) EWWP014KBW1N EWWP022KBW1N EWWP028KBW1N EWWP035KBW1N EWWP045KBW1N EWWP055KBW1N EWWP065KBW1N EWWP045KAW1M EWWP055KAW1M EWWP065KAW1M ECB2MUAW ECB3MUAW Na przykład: dla systemu 121 kw HP, wybrać: EWWP055KBW1N + EWWP065KBW1N EHMC Moduł hydrauliczny Wyposażenie dodatkowe dla agregatów chłodniczych EWWP-KBW1N Dostępne 3 modele 100-litrowy zbiornik dla wszystkich wielkości Zabezpieczenie przeciwzamrożeniowe Pompa obiegowa (opcja) Zestaw spustowy w standardzie (do użytku wewnętrznego) Dwa przyłącza ciśnienia w standardzie (przed i za pompą) m H 2 O Legenda Charakterystyka pompy 1. EHMC30AV EHMC10AV1080 i EHMC15AV EHMC30AV EHMC10AV1010 i EHMC15AV Straty ciśnienia na module hydraulicznym i filtrze 5. EHMC15/30AV1010 i EHMC15/30AV EHMC10AV1010 i EHMC10AV1080 EHMC-AV WF (l/min) EHMC-AV Nominalne natężenie przepływu l/min Nominalne ESP m H 2 O Nominalny pobór mocy W Wymiary (Wys. x Szer. x Gł.) mm 1.284x635x x635x x635x688 Ciężar urządzenia kg Moc akustyczna dba Ciśnienie akustyczne dba Zasilanie V1 1~/230 V/50 Hz Zakres pracy Strona wodna C -10 C ~ 55 C Strona powietrzna CDB -10 C ~ 43 C Połączenia instalacji rurowej Wlot/wylot wody 1" BSPF 2" BSPF 2-1/2" BSPF Podłączenie spustowe 1/2" 83

84 EWHQ-G-SS Wersja pompa ciepła ze sprężarkami multi scroll chłodzona wodą z możliwością odwrócenia po stronie czynnika chłodniczego, standardowa efektywność, standardowy poziom głośności Jeden obieg czynnika chłodniczego (2 sprężarki scroll) z jednym parownikiem Wersja pompa ciepła z możliwością odwrócenia strony czynnika chłodniczego, idealna do zastosowań geotermalnych Zwarta konstrukcja zapewniająca łatwą instalację w pomieszczeniach oraz łatwą modernizację Stworzona z myślą o instalacji piętrowej dwóch jednostek z jednym obiegiem, aby zmniejszyć powierzchnię zabudowy Wysoce skuteczna i wytrzymała sprężarka spiralna Duża elastyczność do szerokiego zakresu zastosowań Umożliwia kontrolę sekwencyjną (do 4 jednostek) bez urządzenia zewnętrznego EWHQ-G-SS Płytowy wymiennik ciepła ze stali nierdzewnej Dostępna pompa (mała wypór 100 kpa i duży wypór 200 kpa) dla parownika i skraplacza Ogrzewanie i chłodzenie EWHQ-G-SS Wydajność chłodnicza Nom. kw 87,3 100, Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Nom. kw 22,4 25,3 28,5 32,0 35,6 41,1 46,0 53,3 59,1 73,7 88,4 Grzanie Nom. kw 27,0 30,9 35,2 39,3 43,6 50,4 56,6 64,7 72,2 90,3 109 Regulacja Metoda Krokowa wydajności Minimalna wydajność % 50,0 43,0 50,0 44,0 50,0 45,0 50,0 43,0 50,0 40,0 50,0 EER 3,90 3,95 3,91 3,96 3,95 3,90 3,93 3,90 3,92 3,95 3,98 ESEER 4,70 4,84 4,65 4,86 4,80 4,89 4,86 4,83 4,79 4,90 4,83 COP 4,15 4,16 4,09 4,12 4,11 4,07 4,11 4,10 4,14 4,16 4,18 IPLV 6,02 6,14 5,66 5,84 5,73 5,84 5,81 5,87 5,71 5,86 5,79 Ogrzewanie pomieszczeń 84 Wylot wody w klimacie umiarkowanym 35 C Infor. ogólne ηs (efektywność sezonowa ogrzewania pomieszczeń) % SCOP 4,08 4,14 4,24 4,23 4,22 4,37 4,35 4,16 - Wymiary Jednostka Wysokość mm Szerokość mm 928 Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła - parownik Objętość wody l Natężenie Chłodzenie Nom. 4,2 4,8 5,3 6,1 6,7 7,7 8,7 10,0 11,1 13,9 16,9 przepływu wody Grzanie Nom. 4,1 4,7 5,2 5,9 6,5 7,4 8,5 9,6 10,9 13,7 16,6 Spadek ciśnienia Chłodzenie Nom. kpa wody Grzanie Nom. kpa Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła - skraplacz Objętość wody l Natężenie Chłodzenie Nom. 5,2 6,0 6,7 7,7 8,5 9,7 10,9 13,7 13,9 17,4 21,1 przepływu wody Grzanie Nom. 5,4 6,2 7,0 7,8 8,7 9,9 11,2 12,5 14,3 18,0 21,8 Spadek ciśnienia Chłodzenie Nom. kpa wody Grzanie Nom. kpa Sprężarka Typ Sprężarka spiralna Ilość 2 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -8~15 Skraplacz Chłodzenie Min.~Maks. CDB 25~55 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Ilość czynnika Na obieg kg 9,0 10,0 13,0 11,0 13,0 15,0 19,0 chłodniczego TCO₂eq 18,8 20,9 27,1 23,0 27,1 31,3 39,7 Połączenia Wlot/wylot wody parownika (śr. zewn.) 1 1/2 2 1/2 3 instalacji rurowej Wlot/wylot wody skraplacza (śr. zewn.) 1 1/2 2 1/2 3 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400

85 EWWQ-G-SS Agregat chłodniczy chłodzony wodą ze sprężarkami multi-scroll, standardowa efektywność, standardowy poziom głośności Jeden obieg czynnika chłodniczego (2 sprężarki scroll) z jednym parownikiem Dostępna wersja pompa ciepła Zwarta konstrukcja zapewniająca łatwą instalację w pomieszczeniach oraz łatwą modernizację Stworzona z myślą o instalacji piętrowej dwóch jednostek z jednym obiegiem, aby zmniejszyć powierzchnię zabudowy Wysoce skuteczna i wytrzymała sprężarka spiralna Duża elastyczność do szerokiego zakresu zastosowań Umożliwia kontrolę sekwencyjną (do 4 jednostek) bez urządzenia zewnętrznego Płytowy wymiennik ciepła ze stali nierdzewnej EWWQ-G-SS ʯ ʯ Dostępna pompa (mała wypór 100 kpa i duży wypór 200 kpa) dla parownika i skraplacza Tylko ogrzewanie i tylko chłodzenie EWWQ-G-SS Wydajność chłodnicza Nom. kw 93, Wydajność grzewcza Nom. kw , Pobór mocy Chłodzenie Nom. kw 21,3 24,0 26,9 30,5 33,9 38,9 43,8 50,7 56,1 70,2 84,0 Grzanie Nom. kw 25,7 29,2 32,9 37,2 41,4 47,6 53,7 61,3 68,3 85,6 103 Regulacja Metoda Krokowa wydajności Minimalna wydajność % 50,0 43,0 50,0 44,0 50,0 45,0 50,0 43,0 50,0 40,0 50,0 EER 4,40 4,42 4,46 4,42 4,35 4,39 4,48 4,41 ESEER 5,51 5,52 5,51 5,53 5,51 5,53 5,52 COP 4,58 4,56 4,55 4,53 4,52 4,54 4,50 4,54 4,62 4,56 IPLV 6,71 6,79 6,22 6,36 6,22 6,32 6,30 6,31 6,10 6,28 6,16 Ogrzewanie pomieszczeń Wylot wody w klimacie umiarkowanym 35 C Infor. ogólne ηs (efektywność sezonowa ogrzewania pomieszczeń) % SCOP 4,28 4,33 4,40 4,39 4,40 4,38 4,29 4,25 4,34 - Wymiary Jednostka Wysokość mm Szerokość mm 928 Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła - parownik Objętość wody l Natężenie Chłodzenie Nom. 4,5 5,1 5,7 6,5 7,2 8,2 9,3 10,6 11,8 15,1 17,7 przepływu wody Grzanie Nom. 4,4 5,0 5,6 6,3 7,0 8,0 9,1 10,3 11,6 14,9 17,5 Spadek ciśnienia Chłodzenie Nom. kpa wody Grzanie Nom. kpa Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła - skraplacz Objętość wody l Natężenie Chłodzenie Nom. 5,5 6,2 7,1 8,0 8,9 10,2 11,4 13,0 14,5 18,5 21,8 przepływu wody Grzanie Nom. 5,7 6,4 7,3 8,2 9,1 10,4 11,8 13,3 15,0 19,1 22,6 Spadek ciśnienia Chłodzenie Nom. kpa wody Grzanie Nom. kpa Sprężarka Typ Sprężarka spiralna Ilość 2 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -10~15 Skraplacz Chłodzenie Min.~Maks. CDB 25~55 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Ilość czynnika Na obieg kg 10,0 11,0 12,0 15,0 16,0 17,0 19,0 20,0 chłodniczego TCO₂eq 20,9 23,0 25,1 31,3 33,4 35,5 39,7 41,8 Połączenia Wlot/wylot wody parownika (śr. zewn.) 1 1/2 2 1/2 3 instalacji rurowej Wlot/wylot wody skraplacza (śr. zewn.) 1 1/2 2 1/2 3 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 85

86 EWWQ-L-SS Agregat chłodniczy chłodzony wodą ze sprężarkami multi-scroll, standardowa efektywność, standardowy poziom głośności Podwójny obieg czynnika chłodniczego (4 sprężarki scroll) z jednym parownikiem Dostępna wersja pompa ciepła Zwarta konstrukcja zapewniająca łatwą instalację w pomieszczeniach oraz łatwą modernizację Wysoce skuteczna i wytrzymała sprężarka spiralna Płytowy wymiennik ciepła ze stali nierdzewnej Duża elastyczność do szerokiego zakresu zastosowań Umożliwia kontrolę sekwencyjną (do 4 jednostek) bez urządzenia zewnętrznego Dostępna pompa (mała wypór 100 kpa i duży wypór 200 kpa) dla parownika i skraplacza EWWQ-L-SS Tylko ogrzewanie i tylko chłodzenie EWWQ-L-SS Wydajność chłodnicza Nom. kw Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Nom. kw 41,7 47,3 53,1 60,2 67,1 77,1 87,0 97, Grzanie Nom. kw 50,5 57,5 65,0 73,6 82,0 94, Regulacja Metoda Krokowa wydajności Minimalna wydajność % 25,0 21,0 25,0 22,0 25,0 23,0 25,0 21,0 25,0 22,0 20,0 18,0 25,0 EER 4,49 4,55 4,60 4,53 4,52 4,47 4,45 4,39 4,34 4,44 4,37 4,31 4,32 ESEER 5,54 5,52 5,53 5,54 5,53 5,54 5,52 5,51 5,55 5,51 5,52 COP 4,64 4,67 4,68 4,60 4,56 4,55 4,54 4,51 4,60 4,53 4,48 4,49 IPLV 6,77 6,84 6,35 6,38 6,31 6,32 6,36 6,37 6,16 6,29 6,23 6,20 6,18 Ogrzewanie pomieszczeń Wylot wody w klimacie umiarkowanym 35 C Infor. ogólne ηs (efektywność sezonowa ogrzewania pomieszczeń) % SCOP 4,08 4,14 4,24 4,23 - Wymiary Jednostka Wysokość mm Szerokość mm 928 Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła - parownik Objętość wody l Natężenie Chłodzenie Nom. 9,0 10,3 11,7 13,0 14,5 16,5 18,5 20,6 22,8 26,3 29,3 31,8 34,6 przepływu wody Grzanie Nom. 8,8 10,1 11,5 12,7 14,1 16,1 18,2 20,1 22,4 26,0 28,9 31,4 34,2 Spadek ciśnienia Chłodzenie Nom. kpa wody Grzanie Nom. kpa Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła - skraplacz Objętość wody l Natężenie Chłodzenie Nom. 5,5 6,3 7,2 8,1 9,0 10,2 11,4 12,7 14,0 14,5 18,0 17,9 21,3 przepływu wody Grzanie Nom. 11,3 13,0 14,8 16,5 18,3 20,9 23,5 25,9 28,9 33,4 37,2 40,5 44,2 Natężenie przepływu wody 2 Chłodzenie Nom. 5,5 6,3 7,2 8,1 9,0 10,2 11,4 12,7 14,0 17,8 18,0 21,3 Spadek ciśnienia Chłodzenie Nom. kpa wody Grzanie Nom. kpa Spadek ciśnienia Chłodzenie Nom. kpa wody Sprężarka Typ Sprężarka spiralna Ilość 4 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -10~15 Skraplacz Chłodzenie Min.~Maks. CDB 25~55 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 2 Ilość czynnika Na obieg kg 10,0 11,0 12,0 15,0 16,0 17,0 19,0 20,0 chłodniczego TCO₂eq 20,9 23,0 25,1 31,3 33,4 35,5 39,7 41,8 Połączenia Wlot/wylot wody parownika (śr. zewn.) 3 instalacji rurowej Wlot/wylot wody skraplacza (śr. zewn.) 1 1/2 2 1/2 3 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 86

87 87

88 EWWD-G-SS Agregat chłodniczy chłodzony wodą ze sprężarką śrubową, standardowa efektywność, standardowy poziom głośności Sprężarka jednośrubowa bezstopniowa 1-2 całkowicie niezależne obiegi chłodnicze Elektroniczny zawór rozprężny Parownik płaszczowo-rurowy DX jedno przejście po stronie chłodniczej zapewniający łatwy obieg i powrót oleju Dostępna opcja częściowego i całkowitego odzysku ciepła Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko ogrzewanie i tylko chłodzenie EWWD-G-SS Wydajność chłodnicza Nom. kw Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Nom. kw 43,8 52,6 67,4 78,5 87,5 96, Grzanie Nom. kw 43,8 52,6 67,4 78,5 87,5 96, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 12,5 EER 3,77 3,80 3,74 3,55 3,80 3,84 3,80 3,74 3,68 3,53 ESEER 4,50 4,54 4,46 4,25 4,75 4,80 4,76 4,67 4,59 4,44 COP 4,77 4,80 4,74 4,55 4,80 4,84 4,80 4,74 4,68 4,53 IPLV 5,36 5,35 5,30 5,04 5,52 5,55 5,60 5,31 5,16 Ogrzewanie pomieszczeń 88 Wylot wody w klimacie umiarkowanym 35 C Infor. ogólne ηs (efektywność sezonowa ogrzewania pomieszczeń) % SCOP 4,20 4,17 4,18 4,06 - Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - parownik Objętość wody l Natężenie Nom. przepływu wody 7,9 9,6 12,1 13,4 15,9 17,7 19,2 21,4 23,6 26,5 Spadek ciśnienia Chłodzenie Razem kpa wody Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - skraplacz Natężenie Nom. przepływu wody 10,0 12,1 15,3 17,1 10,1 10,2 12,2 12,4 15,0 17,0 Natężenie Nom. przepływu wody 2-10,1 12,2 14,8 15,0 17,0 Spadek ciśnienia Chłodzenie Nom. kpa wody Spadek ciśnienia Chłodzenie Nom. kpa wody Sprężarka Typ Sprężarka jednośrubowa Ilość 1 2 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -8~15 Skraplacz Chłodzenie Min.~Maks. CDB 20~55 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Ilość czynnika Na obieg kg 60,0 55,0 chłodniczego TCO₂eq 85,8 78,7 Połączenia Wlot/wylot wody parownika (śr. zewn.) 88,9 114,3 139,7 mm instalacji rurowej Wlot/wylot wody skraplacza (śr. zewn.) 5 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400

89 EWWD-G-XS Agregat chłodniczy chłodzony wodą ze sprężarką śrubową, wysoka efektywność, standardowy poziom głośności EWWD-G-SS/XS MicroTech III Tylko ogrzewanie i tylko chłodzenie EWWD-G-XS Wydajność chłodnicza Nom. kw Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Min. kw 40,6 49,4 61,0 73,4 81,1 89,0 97, Grzanie Nom. kw 40,6 49,4 61,0 73,4 81,1 89,0 97, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 12,5 EER 4,57 4,50 4,53 4,17 4,50 4,58 4,57 4,61 4,59 4,26 ESEER 5,37 5,31 5,33 4,91 5,54 5,62 5,61 5,68 5,67 5,27 COP 5,57 5,50 5,53 5,17 5,50 5,58 5,6 5,61 5,59 5,26 IPLV 6,45 6,36 6,35 5,80 6,47 6,57 6,55 6,65 6,64 6,17 Ogrzewanie pomieszczeń Wylot wody w klimacie umiarkowanym 35 C Infor. ogólne ηs (efektywność sezonowa ogrzewania pomieszczeń) % SCOP 4,75 4,68 4,69 4,44 - Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - parownik Objętość wody l Natężenie Nom. przepływu wody 8,9 10,6 13,2 14,6 17,5 19,5 21,2 23,7 25,8 28,8 Spadek ciśnienia Chłodzenie Razem kpa wody Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - skraplacz Natężenie Nom. przepływu wody 10,9 13,1 16,2 18,2 10,7 10,9 13,0 13,2 15,8 17,9 Natężenie Nom. przepływu wody 2-10,7 13,0 15,8 17,9 Spadek ciśnienia Chłodzenie Nom. kpa wody Spadek ciśnienia Chłodzenie Nom. kpa wody Sprężarka Typ Sprężarka jednośrubowa Ilość 1 2 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -8~15 Skraplacz Chłodzenie Min.~Maks. CDB 20~55 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Ilość czynnika Na obieg kg 60,0 65,0 60,0 65,0 60,0 chłodniczego TCO₂eq 85,8 93,0 85,8 93,0 85,8 Połączenia Wlot/wylot wody parownika (śr. zewn.) 114,3 139,7 168,3 mm instalacji rurowej Wlot/wylot wody skraplacza (śr. zewn.) 5 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 89

90 EWWD-I-SS Agregat chłodniczy chłodzony wodą ze sprężarką śrubową, standardowa efektywność, standardowy poziom głośności Sprężarka jednośrubowa bezstopniowa Zoptymalizowana do zastosowania z czynnikiem chłodniczym R-134a Jeden, dwa lub trzy niezależne obiegi chłodnicze Elektroniczny zawór rozprężny Parownik płaszczowo-rurowy DX jedno przejście po stronie czynnika chłodniczego w celu zminimalizowania spadków ciśnienia Dostępna opcja częściowego i całkowitego odzysku ciepła Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem Tylko ogrzewanie i tylko chłodzenie EWWD-I-SS C10 C12 C13 C14 C15 C16 C17 C18 Wydajność chłodnicza Nom. kw Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Nom. kw 73,5 88, Grzanie Nom. kw 73,5 88, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 12,5 8,3 EER 4,51 4,43 4,39 4,31 4,37 4,38 4,41 4,40 4,42 4,37 4,22 4,40 4,36 4,38 4,37 4,29 4,21 4,14 ESEER 4,55 4,46 4,44 4,37 4,99 5,18 5,00 5,13 4,92 5,05 4,82 4,96 5,00 4,99 5,00 4,91 4,79 COP 5,51 5,43 5,39 5,31 5,37 5,38 5,41 5,40 5,42 5,37 5,22 5,40 5,36 5,38 5,37 5,29 5,21 5,14 IPLV 5,41 5,28 5,26 5,19 5,83 6,27 5,81 6,16 5,76 5,90 5,64 5,71 5,74 5,76 5,74 5,65 5,45 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - parownik Objętość wody l Natężenie Nom. przepływu wody 15,9 18,8 21,9 25,7 30,5 33,6 37,3 40,3 43,4 47,0 49,0 55,1 57,4 60,8 64,2 66,8 69,4 72,0 Spadek ciśnienia Chłodzenie Nom. kpa wody Grzanie Nom. kpa Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - skraplacz Natężenie Nom. przepływu wody 19,5 23,1 27,0 31,7 18,8 19,1 23,0 23,2 26,8 27,2 30,5 22,6 22,9 26,4 29,9 Natężenie Nom. przepływu wody 2-18,8 22,4 23,0 26,5 26,8 30,8 30,5 22,6 26,1 26,4 29,9 Natężenie Nom. przepływu wody 3-22,6 25,6 26,1 26,4 29,9 Spadek ciśnienia Chłodzenie Nom. kpa wody Grzanie Nom. kpa Spadek ciśnienia Chłodzenie Nom. kpa wody Spadek ciśnienia Chłodzenie Nom. kpa wody Sprężarka Typ Sprężarka jednośrubowa Ilość Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -8~15 Skraplacz Chłodzenie Min.~Maks. CDB 20~55 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość Ilość czynnika Na obieg kg 54,0 52,0 60,0 55,0 60,0 75,0 55,0 50,0 52,0 51,7 51,3 51,0 50,7 50,3 58,0 chłodniczego TCO₂eq 77,2 74,4 85,8 78,7 85,8 107,3 78,7 71,5 74,4 73,9 73,4 72,9 72,5 72,0 82,9 Połączenia Wlot/wylot wody parownika (śr. zewn.) 168,3 mm 219,1 mm instalacji rurowej Wlot/wylot wody skraplacza (śr. zewn.) 5 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 90

91 EWWD-I-XS Agregat chłodniczy chłodzony wodą ze sprężarką śrubową, wysoka efektywność, standardowy poziom głośności EWWD-I-SS/XS MicroTech III Tylko ogrzewanie i tylko chłodzenie EWWD-I-XS C10 C11 C12 Wydajność chłodnicza Nom. kw Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Nom. kw 74,5 89, Grzanie Nom. kw 74,5 89, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 12,5 EER 4,83 4,82 4,50 4,85 4,84 4,85 4,81 4,66 4,53 4,51 ESEER 4,81 4,74 4,70 4,60 5,52 5,68 5,41 5,53 5,31 5,45 5,10 COP 5,83 5,82 5,50 5,85 5,84 5,85 5,81 5,66 5,53 5,51 IPLV 5,72 5,63 5,57 5,47 6,45 6,89 6,33 6,63 6,19 6,35 5,97 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - parownik Objętość wody l Natężenie Nom. przepływu wody 17,3 20,7 24,1 27,3 34,4 37,9 41,3 44,5 46,6 49,5 54,1 Spadek ciśnienia Chłodzenie Nom. kpa wody Grzanie Nom. kpa Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - skraplacz Natężenie Nom. przepływu wody 20,9 25,0 29,2 33,4 20,8 21,0 25,0 28,3 33,1 Natężenie Nom. przepływu wody 2-20,8 24,9 25,0 28,8 28,3 32,3 33,1 Spadek ciśnienia Chłodzenie Nom. kpa wody Grzanie Nom. kpa Spadek ciśnienia Chłodzenie Nom. kpa wody Sprężarka Typ Sprężarka jednośrubowa Ilość 1 2 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -8~15 Skraplacz Chłodzenie Min.~Maks. CDB 20~55 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Ilość czynnika Na obieg kg 100,0 87,0 130,0 105,0 90,0 88,5 87,0 86,0 85,0 chłodniczego TCO₂eq 143,0 124,4 185,9 150,2 128,7 126,6 124,4 123,0 121,6 Połączenia Wlot/wylot wody parownika (śr. zewn.) 168,3 mm 219,1 mm instalacji rurowej Wlot/wylot wody skraplacza (śr. zewn.) 5 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 91

92 EWWD-J-SS Agregat chłodniczy chłodzony wodą ze sprężarką śrubową, standardowa efektywność, standardowy poziom głośności Zwarta konstrukcja zapewniająca łatwą instalację w pomieszczeniach oraz łatwą modernizację Jednośrubowa, pół-hermetyczna, bezstopniowa sprężarka Daikin Wysoka efektywność energetyczna zarówno w trybie pełnego, jak i częściowego obciążenia Temperatura wody schłodzonej do -10 C w standardowym agregacie Zoptymalizowana do zastosowania z czynnikiem chłodniczym R-134a Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem EWWD-J-SS MicroTech III Tylko ogrzewanie i tylko chłodzenie EWWD-J-SS Wydajność chłodnicza Nom. kw Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Nom. kw 28,0 34,0 39,5 45,3 50,4 59,9 70,0 78,8 84,6 90, Grzanie Nom. kw 28,0 34,0 39,5 45,3 50,4 59,9 70,0 78,8 84,6 90, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 12,5 EER 4,28 4,29 3,90 3,91 4,11 4,26 4,06 3,92 3,94 3,82 4,12 4,20 4,28 4,16 4,05 ESEER 4,51 4,20 4,28 4,68 4,01 4,32 4,35 4,50 4,31 4,65 4,74 4,83 4,73 4,33 COP 5,28 5,29 4,90 4,91 5,11 5,26 5,06 4,92 4,94 4,82 5,12 5,20 5,28 5,16 5,05 IPLV 5,18 5,06 5,05 5,16 5,70 4,88 5,06 5,13 5,29 5,03 5,48 5,59 5,71 5,55 5,09 Ogrzewanie pomieszczeń 92 Wylot wody w klimacie umiarkowanym 35 C Infor. ogólne ηs (efektywność sezonowa ogrzewania pomieszczeń) % SCOP 4,40 4,34 4,14 4,15 4,24 4,46 4,21 4,04 - Wymiary Jednostka Wysokość mm Szerokość mm 913 Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła - parownik Objętość wody l Natężenie Nom. przepływu wody 5,7 7,0 7,4 8,5 9,9 12,2 13,6 14,8 15,9 17,0 18,4 19,8 22,1 24,5 25,8 27,2 Spadek ciśnienia Chłodzenie Nom. kpa wody Grzanie Nom. kpa Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - skraplacz Objętość wody l Natężenie Nom. przepływu wody 7,1 8,6 9,3 10,7 12,4 15,2 17,0 9,3 10,7 11,0 12,4 15,2 15,3 17,0 Natężenie Chłodzenie Nom. przepływu wody 2-9,3 10,7 12,4 15,2 16,9 17,0 Spadek ciśnienia Chłodzenie Nom. kpa wody Grzanie Nom. kpa Spadek ciśnienia wody 2 Chłodzenie Nom. kpa Sprężarka Typ Sprężarka jednośrubowa Ilość 1 2 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -10~15 Skraplacz Chłodzenie Min.~Maks. CDB 23~60 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Ilość czynnika Na obieg kg 18,0 35,0 34,0 37,0 38,0 33,0 33,5 34,0 35,0 36,0 37,0 38,0 chłodniczego TCO₂eq 25,7 50,1 48,6 52,9 54,3 47,2 47,9 48,6 50,1 51,5 52,9 54,3 Połączenia Wlot/wylot wody parownika mm 76,2 instalacji rurowej Wlot/wylot wody skraplacza (śr. zewn.) 2 1/2 4 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400

93 EWWD-H-XS Agregat chłodniczy chłodzony wodą ze sprężarką śrubową, wysoka efektywność, standardowy poziom głośności Jednostki o wysokiej efektywności energetycznej: pełna gama urządzeń klasy A Eurovent Dostępna wersja z pompą ciepła Zatapiane wymienniki ciepła Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem EWWD-H-XS MicroTech III Tylko ogrzewanie i tylko chłodzenie EWWD-H-XS C10 C11 C12 Wydajność chłodnicza Nom. kw Wydajność grzewcza Nom. kw Pobór mocy Chłodzenie Nom. kw 65,2 77,8 89, Grzanie Nom. kw 64,0 76,7 88, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 12,5 EER 5,64 5,70 5,78 5,81 5,74 5,79 5,95 5,80 5,84 5,85 ESEER 5,80 5,82 5,90 5,91 6,44 6,51 6,59 6,63 6,66 6,69 6,68 COP 6,75 6,79 6,88 6,89 6,84 6,87 7,06 6,89 6,93 6,94 IPLV 6,93 6,99 7,09 7,10 7,73 7,81 7,89 7,96 8,00 8,02 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - parownik Objętość wody l Natężenie Nom. przepływu wody 17,6 21,2 24,9 29,0 35,7 39,5 44,5 46,7 50,1 54,1 58,0 Spadek ciśnienia Chłodzenie Nom. kpa wody Grzanie Nom. kpa Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - skraplacz Natężenie Nom. przepływu wody 20,8 25,1 29,3 34,2 42,1 46,5 52,2 55,0 59,0 63,7 68,3 Spadek ciśnienia Chłodzenie Nom. kpa wody Grzanie Nom. kpa Sprężarka Typ Sprężarka jednośrubowa Ilość 1 2 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -8~15 Skraplacz Chłodzenie Min.~Maks. CDB 18~60 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 Ilość czynnika Na obieg kg 180,0 210,0 230,0 250,0 270,0 300,0 320,0 chłodniczego TCO₂eq 257,4 300,3 328,9 357,5 386,1 429,0 457,6 Połączenia Wlot/wylot wody parownika mm 168,3 219,1 instalacji rurowej Wlot/wylot wody skraplacza cal 6 8 Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 93

94 EWLP-KBW1N Agregat chłodniczy ze zdalnym skraplaczem, ze sprężarką spiralną Jedno z najbardziej zwartych urządzeń na rynku: 600 mm x 600 mm x 600 mm Sprężarka spiralna firmy Daikin Elektroniczny sterownik DDC Niski poziom głośności podczas pracy Niskie zużycie energii Mała ilość czynnika chłodniczego Łatwy montaż i konserwacja Płytowy wymiennik ciepła ze stali nierdzewnej Kompatybilny z modułem hydraulicznym EHMC Standardowo wbudowane: główny wyłącznik, porty ciśnieniowe, czujnik przepływu, filtr, zawory odcinające i odpowietrznik Zaawansowany sterownik µc 2 SE do bezpośredniego podłączenia do BMS z Modbus lub do zdalnego interfejsu użytkownika EWLP KBW1N µc²se Tylko chłodzenie EWLP-KBW1N Wydajność chłodnicza Nom. kw 12,1 20,0 26,8 31,2 40,0 53,7 62,4 Pobór mocy Chłodzenie Nom. kw 4,2 6,6 8,5 10,1 13,4 17,8 20,3 Liczba stopni wydajności 1 2 EER 2,88 3,03 3,15 3,09 2,99 3,02 3,07 Wymiary Jednostka Wys. x Szer. x Głęb. mm 600x600x x600x1.200 Ciężar Jednostka kg Wodny wymiennik Minimalna pojemność wody w systemie l ciepła - parownik Typ Płytowy Natężenie Min. l/min przepływu wody Nom. l/min Maks. l/min Model Ilość 1 Sprężarka Typ Hermetyczna sprężarka spiralna Ilość 1 2 Poziom mocy akustycznej Chłodzenie Nom. dba Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -10~20 Skraplacz Chłodzenie Min.~Maks. CDB 25~60 Czynnik chłodniczy Typ/GWP R-407C / 1.773,9 Sterowanie Termostatyczny zawór rozprężny Obiegi Ilość 1 2 Połączenia Wlot/wylot wody parownika (śr. zewn.) FBSP 25 mm FBSP 40 mm instalacji rurowej Skropliny z parownika Montaż zewnętrzny Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3N~/50/400 94

95 EWLQ-G-SS Agregat chłodniczy z oddzielnym skraplaczem ze sprężarkami multi-scroll, standardowa efektywność, standardowy poziom głośności Jeden obieg czynnika chłodniczego (2 sprężarki scroll) z jednym parownikiem Do wytwarzania wody schłodzonej, do połączenia ze zdalnym agregatem skraplającym Zwarta konstrukcja zapewniająca łatwą instalację w pomieszczeniach oraz łatwą modernizację Stworzona z myślą o instalacji piętrowej dwóch jednostek z jednym obiegiem, aby zmniejszyć powierzchnię zabudowy Wysoce skuteczna i wytrzymała sprężarka spiralna Płytowy wymiennik ciepła ze stali nierdzewnej EWLQ-G-SS Tylko chłodzenie EWLQ-G-SS Wydajność chłodnicza Nom. kw 86,5 98, Pobór mocy Chłodzenie Nom. kw 22,4 25,8 29,2 33,0 36,8 42,0 47,0 54,2 59,9 75,6 91,8 Regulacja Metoda Krokowa wydajności Minimalna wydajność % 50,0 43,0 50,0 44,0 50,0 45,0 50,0 43,0 50,0 40,0 50,0 EER 3,86 3,81 3,78 3,79 3,80 3,86 3,80 3,85 3,84 3,77 Wymiary Jednostka Wysokość mm Szerokość mm 928 Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła - parownik Objętość wody l Natężenie Nom. przepływu wody 4,2 4,7 5,3 6,0 6,7 7,7 8,7 9,8 11,1 13,9 16,6 Spadek ciśnienia Chłodzenie Nom. kpa wody Sprężarka Typ Sprężarka spiralna Ilość 2 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -10~15 Skraplacz Chłodzenie Min.~Maks. CDB 30~60 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 1 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 1 1/2 2 1/2 3 Jednostka Prąd rozruchowy Maks. A , Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 95

96 EWLQ-L-SS Agregat chłodniczy z oddzielnym skraplaczem ze sprężarkami multi-scroll, standardowa efektywność, standardowy poziom głośności Podwójny obieg czynnika chłodniczego (4 sprężarki scroll) z jednym parownikiem Do wytwarzania wody schłodzonej, do połączenia ze zdalnym agregatem skraplającym Zwarta konstrukcja zapewniająca łatwą instalację w pomieszczeniach oraz łatwą modernizację Wysoce skuteczna i wytrzymała sprężarka spiralna Płytowy wymiennik ciepła ze stali nierdzewnej EWLQ-L-SS Tylko chłodzenie EWLQ-L-SS Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 44,3 51,1 57,9 65,6 73,2 83,8 93, Regulacja Metoda Krokowa wydajności Minimalna wydajność % 25,0 21,0 25,0 22,0 25,0 23,0 25,0 21,0 25,0 22,0 20,0 18,0 25,0 EER 3,91 3,86 3,87 3,79 3,81 3,78 3,86 3,79 3,84 3,78 3,76 3,71 3,67 Wymiary Jednostka Wysokość mm Szerokość mm 928 Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła - parownik Objętość wody l Natężenie Nom. przepływu wody 8,3 9,5 10,7 11,9 13,4 15,2 17,3 19,6 21,9 24,5 27,3 29,9 32,4 Spadek ciśnienia Chłodzenie Nom. kpa wody Sprężarka Typ Sprężarka spiralna Ilość 4 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -10~15 Skraplacz Chłodzenie Min.~Maks. CDB 30~60 Czynnik chłodniczy Typ/GWP R-410A / 2.087,5 Obiegi Ilość 2 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 3 Jednostka Prąd rozruchowy Maks. A Prąd rozruchowy Chłodzenie Nom. A Maks. A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 96

97 EWLD-J-SS Agregat chłodniczy z oddzielnym skraplaczem, standardowa efektywność, standardowy poziom głośności Zwarta konstrukcja zapewniająca łatwą instalację w pomieszczeniach oraz łatwą modernizację Jednośrubowa, pół-hermetyczna, bezstopniowa sprężarka Daikin Wysoka efektywność energetyczna zarówno w trybie pełnego, jak i częściowego obciążenia Temperatura wody schłodzonej do -10 C w standardowym agregacie Zoptymalizowany do stosowania z czynnikiem chłodniczym R-134a Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem EWLD-J-SS MicroTech III Tylko chłodzenie EWLD-J-SS Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 31,2 38,4 43,8 50,4 66,0 56,0 75,3 87,4 94, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 12,5 EER 3,51 3,33 3,25 3,24 3,58 3,42 3,51 3,26 3,25 3,35 3,43 3,52 3,59 3,55 3,52 Wymiary Jednostka Wysokość mm Szerokość mm 913 Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Płytowy wymiennik ciepła ciepła - parownik Objętość wody l Natężenie Nom. przepływu wody 5,2 6,1 6,8 7,8 11,3 9,2 12,6 13,6 14,6 15,6 17,0 18,3 20,5 22,6 24,0 25,3 Spadek ciśnienia Chłodzenie Nom. kpa wody Sprężarka Typ Sprężarka jednośrubowa Ilość 1 2 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -10~15 Skraplacz Chłodzenie Min.~Maks. CDB 25~60 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 76,2 mm Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 97

98 EWLD-G-SS Agregat chłodniczy z oddzielnym skraplaczem, standardowa efektywność, standardowy poziom głośności Sprężarka jednośrubowa bezstopniowa Zoptymalizowany do stosowania z czynnikiem chłodniczym R-134a 1-2 całkowicie niezależne obiegi chłodnicze Elektroniczny zawór rozprężny Parownik płaszczowo-rurowy DX jedno przejście po stronie chłodniczej zapewniający łatwy obieg i powrót oleju Wszystkie modele posiadają zatwierdzone zbiorniki ciśnieniowe zgodne z Dyrektywą PED Dostępny częściowy odzysk ciepła Sterownik MicroTech III z nadrzędnym logicznym układem sterującym i łatwym w obsłudze interfejsem EWLD-G-SS MicroTech III Tylko chłodzenie EWLD-G-SS Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 46,2 55,3 66,9 75,7 92, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 12,5 EER 3,47 3,40 3,64 3,55 3,41 3,46 3,43 3,51 3,56 3,48 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - parownik Objętość wody l Natężenie Nom. przepływu wody 7,7 9,0 11,6 12,9 15,1 16,8 18,2 20,4 22,7 25,1 Spadek ciśnienia Chłodzenie Nom. kpa wody Sprężarka Typ Sprężarka jednośrubowa Ilość 1 2 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -8~15 Skraplacz Chłodzenie Min.~Maks. CDB 25~60 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 2 Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 88,9 mm 114,3 mm 139,7 mm Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 98

99 EWLD-I-SS Agregat chłodniczy z oddzielnym skraplaczem, standardowa efektywność, standardowy poziom głośności Parownik płaszczowo-rurowy DX jedno przejście po stronie chłodniczej zapewniający łatwy obieg i powrót oleju Sprężarka jednośrubowa bezstopniowa Elektroniczny zawór rozprężny Zoptymalizowana do zastosowania z czynnikiem chłodniczym R-134a EWLD-I-SS MicroTech III Tylko chłodzenie EWLD-I-SS C10 C11 C12 C13 C14 C15 C16 C17 Wydajność chłodnicza Nom. kw Pobór mocy Chłodzenie Nom. kw 80,3 96, Regulacja Metoda Bezstopniowa wydajności Minimalna wydajność % 25,0 12,5 8,3 EER 3,93 3,89 3,88 3,79 3,80 3,82 3,86 3,81 3,69 3,64 3,83 3,79 3,80 3,74 3,68 3,63 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Jednobiegowy, płaszczowo-rurowy ciepła - parownik Objętość wody l Natężenie Nom. przepływu wody 15,1 17,9 20,9 24,4 29,1 32,1 35,4 38,4 41,4 44,8 46,7 49,3 52,5 54,8 57,9 61,2 63,7 66,1 68,6 Spadek ciśnienia Chłodzenie Razem kpa wody Sprężarka Typ Sprężarka jednośrubowa Ilość Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Parownik Chłodzenie Min.~Maks. CDB -8~15 Skraplacz Chłodzenie Min.~Maks. CDB 25~60 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość Połączenia Wlot/wylot wody parownika (śr. zewn.) instalacji rurowej 42 mm Jednostka Maksymalny prąd rozruchowy A Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/400 99

100 EWWD-FZXS Odśrodkowy agregat chłodniczy chłodzony wodą, wysoka efektywność, standardowy poziom głośności Eksploatacja bez stosowania oleju, czego wynikiem jest obniżenie kosztów konserwacji oraz wzrost niezawodności Sprężarka ze sterowaniem inwerterowym pozwala na precyzyjne wyregulowanie wydajności, aby dopasować ją do zmian temperatur w pomieszczeniu i na zewnątrz Zintegrowane cyfrowe układy elektroniczne zapewniają inteligentne sterowanie EWWD-FZXS MicroTech II Tylko chłodzenie EWWD-FZXS C10 Wydajność Min. kw chłodnicza Maks. kw Pobór mocy Chłodzenie Min. kw 20,6 25,5 32,7 20,5 25,5 32,6 Maks. kw 65,1 90, Regulacja wydajności Metoda Bezstopniowa EER 4,85 4,86 4,93 4,97 4,95 5,06 ESEER 8,11 8,39 8,66 8,83 8,52 8,88 IPLV 9,25 9,64 9,89 9,50 9,74 10,06 Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wodny wymiennik Typ Zalany, płaszczowo-rurowy ciepła - parownik Objętość wody l Natężenie Nom. przepływu wody 15,1 21,0 24,9 30,6 42,4 50,4 Spadek ciśnienia Chłodzenie Nom. kpa wody Wodny wymiennik Typ Zalany, płaszczowo-rurowy ciepła - skraplacz Natężenie Nom. przepływu wody 18,3 25,5 30,1 36,9 51,3 60,7 Spadek ciśnienia Chłodzenie Nom. kpa wody Sprężarka Typ Bezolejowa sprężarka odśrodkowa Ilość 1 2 Poziom mocy Chłodzenie Nom. dba akustycznej Poziom ciśnienia Chłodzenie Nom. dba akustycznego Zakres pracy Parownik Chłodzenie Min.~Maks. CDB 2~15 Skraplacz Chłodzenie Min.~Maks. CDB 18~46 Czynnik chłodniczy Typ/GWP R-134a / Obiegi Ilość 1 Ilość czynnika Na obieg kg 240,0 220,0 180,0 220,0 300,0 chłodniczego TCO₂eq 343,2 314,6 257,4 314,6 429,0 Połączenia Wlot/wylot wody parownika (śr. zewn.) 168,3 mm 219,1 mm 273 mm instalacji rurowej Wlot/wylot wody skraplacza (śr. zewn.) 168,3 mm 219,1 mm Jednostka Maksymalny prąd rozruchowy A 2 Nominalny prąd roboczy (RLA) Chłodzenie A Maksymalny prąd roboczy A Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 3~/50/

101 DWDC/DWSC Odśrodkowy agregat chłodniczy chłodzony wodą, wysoka efektywność, standardowy poziom głośności Opcjonalnie napęd bezstopniowy (VFD) poprawiający efektywność przy częściowym obciążeniu Zalane, płaszczowo-rurowe parowniki/skraplacze o wysokiej sprawności Niższe koszty wyposażenia, instalacji oraz roczne eksploatacji w porównaniu do agregatów chłodniczych z dwiema sprężarkami (DWDC) Główne komponenty można wymontowywać i naprawiać bez konieczności wyłączania urządzenia, gdyż agregat chłodniczy ma dwa zespoły komponentów (sprężarek, układów smarujących, systemów sterujących i rozruszników) (DWDC) Odciążenie do 5% (DWSC) lub 10% (DWDC) pełnego obciążenia poprawia stabilność temperatury wody lodowej i jest mniej szkodliwe dla pracy cyklicznej sprężarek Jednostopniowa sprężarka odśrodkowa (DWSC) DWSC-DWDC MicroTech II Tylko chłodzenie DWDC/DWSC DWDC DWSC Wydajność Min. kw chłodnicza Maks. kw Sprężarka Typ Jednostopniowa sprężarka odśrodkowa Czynnik chłodniczy Typ/GWP R-134a / Ilość kg TCO 2 Eq

102 Opcje - Agregaty chłodnicze Opcje - Małe agregaty chłodnicze Zintegrowany moduł hydrauliczny LWE Elektryczne Seria agregatów chłodniczych Pojedyncza pompa Wysoki poziom glikolu Niski poziom glikolu Taśma grzewcza parownika OPSP OPZH OPZL OP10 EWAQ-ADVP STD STD EWYQ-ADVP STD STD EWAQ-ACV3 STD STD EWAQ-ACW1 STD STD EWYQ-ACV3 STD STD EWYQ-ACW1 STD STD EWWP-KBW1N Opcja Opcja EWLP-KBW1N Opcja Opcja (1) Niemożliwa kombinacja opcji: OPZH+OPZL Opcje - Srednie i duże agregaty chłodnicze (Część 1) EWAQ-E- Opis Kod EWAQ~BAW EWAQ-E-XS XL/XR EWYQ-F-XS EWYQ-F-XL EWYQ-F-XR EWYQ~BAW EWAQ-F-SS/XS EWAQ-F-SL/ EWAD-E- EWAD-D-SS EWAD-D-SL EWAD-D-SR EWAD-D-SX EWAD-D-XS EWAD-D-XR EWAD-D-HS SR/XL/XR Całkowity odzysk ciepła Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Całkowity odzysk ciepła (1 obwód) Opcja Opcja Opcja Opcja Opcja Opcja Opcja Częściowy odzysk ciepła 03 - Opcja Opcja CF CF CF Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Rozrusznik bezpośredni (DOL) 04 - STD STD STD STD STD Rozrusznik sprężarki gwiazda-trójkąt (Y-D) STD STD STD STD STD STD STD STD Łagodny rozruch 06 - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Wersja pompy ciepła Wersja pompy ciepła (w tym tryb z dwiema wartościami zadanymi) 07a Wersja niskotemperaturowa (aż do -8 C) 08a (1) Wersja niskotemperaturowa (aż do -10 C) 08b (1) Opcja Wersja niskotemperaturowa (aż do -15 C) 08c (1) - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Podwójna wartość zadana 10 - STD STD STD STD STD STD STD STD STD STD STD STD STD Termiczne zabezpieczenie przeciążeniowe sprężarki 11 - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Przekaźniki termiczne wentylatorów Monitor fazy 13 - Opcja Opcja Opcja Opcja Opcja STD STD STD STD STD STD STD STD Rozrusznik sprężarki z inwerterem Opcja (4) Opcja (4) Opcja (4) Opcja (4) Opcja (4) Opcja (4) Opcja (4) Sterowanie przepięciem/zbyt niskim napięciem 15 - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Miernik energii 16 - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Miernik energii (z limitem prądu) 16a Kondensatory do korekty współczynnika mocy 17 - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Przekaźnik pomocniczy Ograniczenie natężenia prądu Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Zestaw victaulic do parownika 20 - STD STD STD STD STD - STD - - STD STD STD - Zestaw połączenia kołnierzowego parownika Opcja - - Opcja Opcja Opcja - Wykonanie parownika Marine Victaulic (2-pasowy) Wykonanie parownika Marine Victaulic (1-pasowy) 22a Wykonanie parownika Marine Victaulic (3-pasowy) Wykonanie parownika Marine Kołnierzowy (2-pasowy) Wykonanie parownika Marine Kołnierzowy (1-pasowy) 24a Wykonanie parownika Marine Kołnierzowy (3-pasowy) Zestaw podwójnych kołnierzy do skraplacza Ciśnienie projektowe po stronie wodnej parownika (10 barów) STD STD STD STD STD STD STD Ciśnienie projektowe po stronie wodnej parownika (16 barów) Izolacja 20 mm parownika 29 - STD STD STD STD STD Opcja Opcja STD STD Opcja Opcja Opcja STD Wentylatory osiowe (spręż 100 Pa) McQuiet Wentylatory osiowe (spręż 250 Pa) 32 - CF CF CF CF CF CF CF CF Izolacja 20 mm skraplacza Tryb cichej pracy wentylatora Urządzenie sterujące prędkością wentylatorów (z odcięciem fazy) Zestaw victaulic do skraplacza Zestaw połączenia kołnierzowego skraplacza Wykonanie skraplacza Marine Victaulic (2-pasowy) Wykonanie skraplacza Marine Victaulic (1-pasowy) 38a Wykonanie skraplacza Marine Victaulic (3-pasowy) Wykonanie skraplacza Marine Kołnierzowy (2-pasowy) Wykonanie skraplacza Marine Kołnierzowy (1-pasowy) 40a Wykonanie skraplacza Marine Kołnierzowy (3-pasowy) Speedtrol (urządzenie sterujące prędkością wentylatorów - włączenie/wyłączenie - do -18 C) 42 - Opcja Opcja Opcja Opcja Opcja Opcja - Opcja Opcja Opcja Speedtrol (urządzenie sterujące prędkością wentylatorów - włączenie/wyłączenie - do -10 C w trybie chłodzenia) 42a Opcja Opcja Osłony wężownicy skraplacza 43 - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Osłony obszaru parownika 44 - Opcja Opcja Opcja Opcja Opcja Wężownica skraplacza, miedź-miedź 45 - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Wężownica skraplacza, miedź-miedź-cyna 46 - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja 102

103 Opcje - Agregaty chłodnicze Opcje - Srednie i duże agregaty chłodnicze (Część 1) EWAD-C- EWAD-CZ EWAD-TZ EWAQ-GZ EWAD-CF EWYD-BZSS EWYD-BZSL ERAD-E- EWWQ-B- EWWD-J-SS EWWD-G- EWWD-I-SS EWWD-I-XS EWWD-H-XS EWLD-J-SS EWLD-G-SS EWLD-I-SS EWWD-FZXS Opcja Opcja Opcja Opcja - - Opcja Opcja Opcja Opcja Opcja - - Opcja Opcja Opcja Opcja - Opcja Opcja Opcja - - Opcja STD STD - - STD STD STD STD STD STD STD STD STD STD - Opcja Opcja - - Opcja Opcja Opcja (4) Opcja Opcja Opcja Opcja Opcja (4) Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja - Opcja Opcja Opcja Opcja Opcja NC-SO Opcja Opcja Opcja Opcja STD STD STD STD STD STD STD STD STD STD STD STD STD STD - STD STD - Opcja STD STD - Opcja - - Opcja Opcja Opcja Opcja Opcja Opcja Opcja - Opcja Opcja STD STD STD Opcja STD STD STD STD STD STD STD STD STD STD STD STD STD - - STD STD - - STD STD STD Opcja Opcja STD Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja - Opcja Opcja - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja - - Opcja Opcja Opcja - - Opcja Opcja Opcja Opcja Opcja Opcja Opcja - Opcja Opcja Opcja Opcja - - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja STD STD STD STD STD - STD STD - STD STD STD STD STD STD STD STD STD STD Opcja Opcja Opcja - STD Opcja CF Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja STD - STD STD STD STD - STD STD STD STD STD STD STD STD Opcja Opcja - Opcja STD Opcja Opcja Opcja STD STD Opcja Opcja STD Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja STD Opcja Opcja Opcja STD STD Opcja CF Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja

104 Opcje - Srednie i duże agregaty chłodnicze (Część 2) Opis Kod EWAQ~BAW EWAQ-E-XS EWAQ-E-XL/XR EWAQ-F-SL/ EWYQ~BAW EWAQ-F-SS/XS XR/XL/XR EWYQ-F-XS EWYQ-F-XL EWYQ-F-XR EWAD-E- EWAD-D-SS EWAD-D-SL EWAD-D-SR EWAD-D-SX EWAD-D-XS EWAD-D-XR Ciśnienie projektowe po stronie wodnej skraplacza (16 barów) Ciśnienie projektowe po stronie wodnej skraplacza (10 barów) 47a Wężownica z żeberkami powlekana aluminium 49 - Opcja Opcja STD STD STD Opcja Opcja Opcja Opcja Opcja Opcja Opcja Rury skraplacza miedź-nikiel Skraplacz 1-biegowy (ΔT 4-8 C) Skraplacz 2-biegowy (ΔT 4-8 C) Skraplacz 2-biegowy (ΔT 9-15 C) Skraplacz 4-biegowy Przełącznik różnicowy ciśnienia wody na skraplaczu Przełącznik różnicowy ciśnienia wody na parowniku STD STD Grzałka elektryczna parownika 57 Opcja STD STD STD STD STD STD STD STD STD STD STD STD Przełącznik przepływu parownika 58 - STD STD STD STD STD Opcja Opcja Opcja Opcja Opcja Opcja Opcja Przełącznik przepływu skraplacza Elektroniczny zawór rozprężny 60 - STD STD STD STD STD STD STD STD STD STD STD STD Zawór odcinający na linii wylotowej 61 - Opcja Opcja Opcja Opcja Opcja STD STD STD STD STD STD STD Zawór odcinający na linii ssącej 62 - Opcja Opcja Opcja Opcja Opcja STD STD STD STD STD STD STD Manometry po stronie wysokiego ciśnienia 63 - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Manometry po stronie niskiego ciśnienia 64 - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Czujnik temperatury otoczenia na zewnątrz i reset nastawy 67 - STD STD STD STD STD STD STD STD STD STD STD STD Licznik godzin pracy 68 - STD STD STD STD STD STD STD STD STD STD STD STD Stycznik usterek ogólnych 69 - STD STD STD STD STD STD STD STD STD STD STD STD Zestaw kontenerowy 71 - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Gumowe zamocowania antywibracyjne 75 - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Obudowa dźwiękochłonna Obudowa dźwiękochłonna (integralna) 76-a Obudowa dźwiękochłonna (sprężarka) 76-b Amortyzatory sprężynowe antywibracyjne 77 - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Pojedyncza pompa odśrodkowa (mała wysokość podnoszenia) 78 Opcja Opcja Pojedyncza pompa odśrodkowa SPK1 78-a - Opcja Opcja Opcja Opcja Opcja - - Opcja Opcja Pojedyncza pompa odśrodkowa SPK2 78-b - Opcja Opcja Opcja Opcja Opcja - - Opcja Opcja Pojedyncza pompa odśrodkowa SPK3 78-c - Opcja Opcja Opcja Opcja Opcja - - Opcja Opcja Pojedyncza pompa odśrodkowa SPK4 78-d - Opcja Opcja Opcja Opcja Opcja - - Opcja Opcja Pojedyncza pompa odśrodkowa SPK5 78-e Opcja Opcja Opcja Pojedyncza pompa odśrodkowa SPK6 78-f Opcja Opcja Opcja Pojedyncza pompa odśrodkowa SPK7 78-g Opcja Opcja Opcja Pojedyncza pompa odśrodkowa SPK8 78-h Opcja Opcja Opcja Pojedyncza pompa odśrodkowa SPK9 78-i Opcja - Pojedyncza pompa odśrodkowa SPK10 78-j Opcja - Pojedyncza pompa odśrodkowa SPK1a 78-l Opcja Opcja Opcja Pojedyncza pompa odśrodkowa SPK1b 78-m Opcja Opcja Opcja Pojedyncza pompa odśrodkowa SPK1c 78-n Opcja Opcja Opcja Pojedyncza pompa odśrodkowa (duża wysokość podnoszenia) 79 Opcja Opcja Dwie pompy odśrodkowe (mała wysokość podnoszenia) Dwie pompy odśrodkowe DPK1 80-a Opcja Opcja Dwie pompy odśrodkowe DPK2 80-b Opcja Opcja Dwie pompy odśrodkowe DPK3 80-c Opcja Opcja Dwie pompy odśrodkowe DPK4 80-d Opcja Opcja Dwie pompy odśrodkowe DPK5 80-e Opcja Opcja Opcja Dwie pompy odśrodkowe DPK6 80-f Opcja Opcja Opcja Dwie pompy odśrodkowe DPK7 80-g Opcja Opcja Opcja Dwie pompy odśrodkowe DPK8 80-h Opcja Opcja Opcja Dwie pompy odśrodkowe (duża wysokość podnoszenia) Test w obecności klienta Zewnętrzny zbiornik bez obudowy (500 l) 83 (3) - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Zewnętrzny zbiornik bez obudowy (1.000 l) 84 (3) - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Zewnętrzny zbiornik (500 l) z OBUDOWĄ RAL Zewnętrzny zbiornik (1.000 l) z OBUDOWĄ RAL Zewnętrzny zbiornik z obudową (500 l) 87 (3) - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Zewnętrzny zbiornik z obudową (1.000 l) 88 (3) - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Test akustyczny Reset nastawy, Żądanie ograniczenia i Alarm z zewnętrznego urządzenia 90 - Opcja Opcja Opcja Opcja Opcja STD STD STD STD STD STD STD Podwójny zawór bezpieczeństwa z rozdzielaczem 91 - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja SPRĘŻARKA PW - URUCHOMIENIE PART WINDING Zestaw niskotemperaturowy dla 1 obwodu Zestaw niskotemperaturowy dla 2 obwodów Wyłączniki sprężarek 95 - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Wyłączniki wentylatorów 96 - Opcja Opcja Opcja Opcja Opcja STD STD STD STD STD STD STD Wyłącznik główny na drzwiach 97 - STD STD STD STD STD STD STD STD STD STD STD STD Wyłącznik awaryjny Regulacja prędkości wentylatorów (+ tryb cichej pracy wentylatorów) 99 (2) - Opcja Opcja Opcja Opcja Opcja Opcja STD Opcja Opcja Regulacja prędkości wentylatorów (inwerterowa) 99a (2) Opcja Opcja STD Jednostka do odzysku czynnika chłodniczego Przyłącza wody po prawej stronie parownika SO SO SO SO SO SO Przekaźnik doziemienia Opcja Opcja Opcja Opcja Opcja Parownik 1-biegowy Parownik 2-biegowy 103a Zestaw podwójnego połączenia kołnierzowego parownika Odbiornik cieczy Przyłącza wody po prawej stronie parownika Szybki restart Zestaw wysokotemperaturowy Zestaw transportowy Opcja Opcja Opcja Opcja - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Optymalne chłodzenie - Free-cooling (regulacja wentylatorów VFD) 113-a Optymalne chłodzenie - Free-cooling (wentylatory Wł./Wył.) 113-b Zestaw skandynawski Opcja Opcja Opcja Filtr wody STD STD STD STD STD Panele zabezpieczające wężownice skraplaczy Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Pokrycie Blygold wężownic Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Zestaw inwertera do pompy (SPK1-SPK6) 120a Zestaw inwertera do pompy (SPK7-SPK10) 120b Zestaw inwertera do pomp (DPK2-DPK6) 120c Zestaw inwertera do pomp (DPK7-DPK10) 120d Wykrywanie wycieku czynnika chłodniczego (1) Opcja 08 obejmuje opcję 29 - (2) Opcja 99(a) obejmuje funkcję Zabezpieczenie przed przeciążeniem wentylatora - (3) Instalacja rurowa pomiędzy zbiornikiem wewnętrznym i jednostką nie jest dołączona. Zasilanie elektryczne grzałki musi być doprowadzone ze źródła zewnętrznego- (4) Zamówienie sprężarki sterowanej inwerterowo będzie mieć wpływ na termin dostawy: prosimy kontaktować się z fabryką - (5) Będzie to mieć wpływ na sprawność jednostki, prosimy zwrócić się do fabryki w celu uzyskania informacji. Kiedy wybierze się rury skraplacza CU-Ni 90-10, konieczne jest zamówienie opcji 26 - (6) System dźwiękochłonny - obudowa sprężarki - (7) Obudowa sprężarki - (8) Szafa dźwiękochłonna zostanie dostarczona niezmontowana, w oddzielnym zestawie. Dla zapewnienia lepszych parametrów działania, szafa będzie 104

105 Opcje - Srednie i duże agregaty chłodnicze (Część 2) EWAD-D-HS EWAD-C- EWAD-CZ EWAD-TZ EWAQ-GZ EWAD-CF EWYD-BZSS EWYD-BZSL ERAD-E- EWWQ-B- EWWD-J-SS EWWD-G- EWWD-I-SS EWWD-I-XS EWWD-H-XS EWLD-J-SS EWLD-G-SS EWLD-I-SS EWWD-FZXS STD STD STD STD STD STD STD Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja (5) Opcja (5) Opcja (5) Opcja (5) Opcja (5) - Opcja (5) - Opcja (5) STD STD - NC-SO - STD STD - - STD STD STD NC-SO NC-SO Opcja STD STD STD Opcja STD STD STD STD STD STD STD STD STD - Opcja Opcja Opcja Opcja Opcja - Opcja Opcja Opcja - Opcja STD Opcja Opcja Opcja Opcja STD Opcja Opcja Opcja Opcja Opcja STD STD STD STD STD STD STD STD - STD STD STD STD STD STD STD STD STD STD STD STD STD STD Opcja STD STD STD STD Opcja STD STD Opcja Opcja STD STD STD Opcja - STD Opcja STD STD Opcja Opcja STD STD STD Opcja STD STD Opcja Opcja Opcja STD STD Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja (11) Opcja Opcja Opcja (9) Opcja Opcja Opcja Opcja Opcja (11) Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja (8) - - Opcja (8) Opcja (8) Opcja (8) - - Opcja (8) Opcja (8) Opcja (6) Opcja (7) Opcja (6) Opcja (7) - - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja - Opcja Opcja Opcja Opcja - - Opcja Opcja Opcja Opcja Opcja - Opcja Opcja - - Opcja Opcja - - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja - - Opcja Opcja - - Opcja Opcja Opcja Opcja Opcja Opcja Opcja - - Opcja Opcja - Opcja Opcja Opcja - - Opcja Opcja - Opcja Opcja Opcja - - Opcja Opcja - Opcja Opcja Opcja - - Opcja Opcja - Opcja Opcja STD STD STD STD Opcja STD Opcja Opcja STD STD STD STD STD STD STD STD STD STD STD Opcja Opcja Opcja Opcja - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja STD Opcja Opcja Opcja STD Opcja Opcja Opcja Opcja Opcja Opcja - - Opcja Opcja STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD - - STD STD STD STD STD STD STD STD STD STD - - STD STD - - STD STD STD STD STD STD STD STD STD STD - Opcja Opcja Opcja STD (14) - STD Opcja STD Opcja CF CF SO SO SO Opcja - SO Opcja SO Opcja Opcja - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja NC-SO NC-SO STD STD Opcja - Opcja Opcja Opcja Opcja - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja - Opcja Opcja Opcja Opcja Opcja Opcja Opcja - Opcja Opcja Opcja Opcja (12) Opcja Opcja Opcja (10) Opcja Opcja Opcja Opcja Opcja (12) Opcja Opcja Opcja STD - Opcja Opcja STD (13) Opcja Opcja Opcja Opcja Opcja - Opcja Opcja Opcja Opcja Opcja Opcja Opcja Opcja - Opcja - - Opcja Opcja Opcja Opcja Opcja Opcja typu integralnego (mieszcząca cały agregat chłodniczy, a nie tylko sprężarki). Dostawa nie obejmuje zespołu szafy (9) Wymagany jest specjalny środek transportu (ciężarówka z otwartą skrzynią ładunkową, kiedy została wybrana opcja 01) dla następujących modeli: EWWDC12I-SS - EWWDC18I-SS (10) Kiedy została wybrana opcja 01, załadunek i rozładunek przy użyciu wózka widłowego nie jest dozwolony, dla następujących modeli: EWWDC12I-SS - EWWDC18I-SS - (11) Wymagany jest specjalny środek transportu (ciężarówka z otwartą skrzynią ładunkową) dla następujących modeli: EWLDC10I-SS - EWLDC17I-SS lub EWWQC11B-SS - EWWQC20B-SS lub EWWQC10B-XS, EWWQC12B-XS - EWWQC21B-XS - (12) Załadunek i rozładunek przy użyciu wózka widłowego nie jest dozwolony, dla następujących modeli: EWLDC10I-SS - EWLDC17I-SS or EWWQC11B-SS - EWWQC20B-SS or EWWQC10B-XS, EWWQC12B-XS - EWWQC21B-XS - (13) STD tylko dla urządzeń z jednym obiegiem (14) STD tylko dla wersjo o efektywności premium i wysokiej CF = Kontaktować się z fabryką - STD = Standard - SO = Podać w zamówieniu - NC = Bez dodatkowych kosztów 105

106 Akcesoria - Agregaty chłodnicze Panele sterowania EKDSSP*** (a) Szeregowy panel sekwencyjny EKDSSP-S*** Szeregowy panel sekwencyjny (Siemens) EKDDSP Cyfrowy panel sekwencyjny EKPWPRO System monitorujący PlantWatchPRO EKPWPROM System monitorujący PlantWatchPRO (z modemem i serwerem sieci) EWA/YQ-BA SEHVX+SERHQ EWAD~E- ERAD~E- EWAQ-E- EWA/YQ-F- EWYD~BZ EWAQ~GZ Karty szeregowe i moduły komunikacyjne EKAC200J Karta szeregowa RS485/Modbus EKACBAC Karta Ethernet BACnet EKACLONP Karta szeregowa LON FTT 10 EKACRS232 Karta szeregowa RS232 interfejs z modemem (tylko jedna jednostka) EKACWEB karta serwera sieci EKACBACMSTP Karta szeregowa BACnet MSTP EKACBACCERT Karta szeregowa BACnet wstępnie załadowana (odśrodkowe agregaty chłodnicze) EKMBDXA7V1 Interfejs ModBus DIII EKCM200J Moduł komunikacyjny ModBus RTU EKCMLON Moduł komunikacyjny LON EKCMBACMSTP Moduł komunikacyjny BACnet/MSTP EKCMBACIP Moduł komunikacyjny BACnet/IP EWAQ~BA EWYQ~BA Agregaty chłodnicze chłodzone powietrzem EWAD~E- EWAD~D- EWAD~C- EWAD~CZ ERAD~E- EWAQ-E- EWA/YQ-F- EWYD~BZ EWAQ~GZ Agregaty chłodnicze chłodzone powietrzem EWAD~E- EWAD~D- EWAD~C- EWAD~CZ ERAD~E- Inne systemy i wyposażenie dodatkowe 106 EWAQ~BA EWYQ~BA EWAQ-E- EWA/YQ-F- EKCON Konwerter RS485 do RS232 EKCONUSB Konwerter RS485 do USB EKMODEM Modem stały EKGSMOD Modem GSM EKRUPCJ Zestaw zdalnego wyświetlacza EKRUPCS Lokalny/zdalny wyświetlacz HMI EKPWPROEXT Moduł rozszerzenia we/wy PlantWatchPro do kabli i przeróbek EKGWWEB Bramka internetowa (Ethernet LAN SNMP) EKAC10C (c) Karta adresowa do podłączenia do BMS lub zdalnego interfejsu użytkownika EKRUMCA (b) Zdalny zainstalowany interfejs użytkownika EHMC* Moduł hydrauliczny EKLS1 Zestaw niskiego poziomu głośności - wersja 014 EKLS2 Zestaw niskiego poziomu głośności - wersja ECB2MUAW Zestaw sterownika (dla jednostek modułowych) ECB3MUAW Zestaw sterownika (dla jednostek modułowych) EKRP1AHT PCB cyfrowego wejścia/wyjścia EKRUAHTB Zdalny interfejs użytkownika DTA104A62 Zewnętrzny adapter sterowania BHGP26A1 Zestaw cyfrowego manometru RTD-W Integracja z BMS EKCC8-W Uniwersalny sterownik centralny Uwagi: (a) Szeregowy panel sekwencyjny działa w trybie tylko chłodzenie z gamami EWYD~BZ i EWYQ~F (b) Aby zainstalować EKRUMCA -> trzeba zainstalować EKAC10C (c) EKAC10C pozwala na bezpośrednie podłączenie do systemu BMS MODBUS EWYD~BZ EWAQ~GZ Agregaty chłodnicze chłodzone powietrzem EWAD~D- EWAD~C- EWAD~CZ

107 EWAD~CF EWAD~TZ EWWP~KBW1N EWLP~KBW1N EWWD~J- EWLD~J- EW_Q-G- EW_Q-L- EWWD~G- EWLD~G- Agregaty chłodnicze chłodzone wodą EWWD~I- EWLD~I- EWWD~J- EWLD~J- Akcesoria - Agregaty chłodnicze Odśrodkowe EWWQ~B- EWWD~H- DWSC i DWDC EWWD~FZ Agregaty chłodnicze chłodzone wodą Odśrodkowe EWAD~CF EWAD~TZ EWWP~KBW1N EWLP~KBW1N EW_Q-G- EW_Q-L- EWWD~G- EWLD~G- EWWD~I- EWLD~I- EWWD~J- EWLD~J- EWWQ~B- EWWD~H- DWSC i DWDC EWWD~FZ EWAD~CF EWAD~TZ EWWP~KBW1N EWLP~KBW1N EW_Q-G- EW_Q-L- EWWD~G- EWLD~G- Agregaty chłodnicze chłodzone wodą EWWD~I- EWLD~I- Odśrodkowe EWWQ~B- EWWD~H- DWSC i DWDC EWWD~FZ 107

108 108

109 Klimakonwektory Dlaczego klimakonwektory Daikin? 110 Przegląd produktów 112 Jednostki kasetonowe 114 FWG-AT/AF 114 FWC-BT/BF 115 FWF-BT/BF 116 FWF-CT 117 Jednostki przypodłogowe 118 FWZ-AT/AF 118 FWV-DAT/DAF 119 Jednostki Flexi 120 FWR-AT/AF 120 FWL-DAT/DAF 121 FWS-AT/AF 122 FWM-DAT/DAF 123 Jednostki naścienne 124 FWT-CT 124 Jednostki kanałowe 125 FWE-CT/CF ESP do 50Pa 125 FWB-BT ESP do 80Pa 126 FWP-AT ESP do 80Pa 127 FWD-AT/AF ESP do 120Pa 128 Opcje i wyposażenie dodatkowe

110 STRONY ARGUMENTACJI Klimakonwektory z silnikiem bezszczotkowym Ponieważ coraz więcej budynków poddaje się renowacji, potrzeba zapewnienia wysokiej jakości powietrza w pomieszczeniach w sposób efektywny i oszczędny bez konieczności dokonywania radykalnych zmian w instalacji całego systemu HVAC sprawiła, że technologia klimakonwektorów stała się oczywistym wyborem. Daikin oferuje pełną gamę estetycznie wyglądających klimakonwektorów z zaawansowanymi sterownikami, które w sposób niezawodny dostarczają znakomite poziomy komfortu. A dzięki wykorzystaniu udoskonalonej gamy zaawansowanych silników wentylatora na prąd stały, jesteśmy w stanie zaoferować elastyczność i równocześnie utrzymać bardzo niskie poziomy głośności. Dlaczego klimakonwektory Daikin? Nowa gama bezszczotkowych silników na 110 prąd stały potwierdzają zaangażowanie firmy Daikin w opracowaniu klimakonwektorów o wysokiej efektywności, które pomagają obniżyć zużycie energii bez uszczerbku dla niezawodności i sprawności. Wysoka jakość jest dla nas bardzo ważna i mamy przyjemność oferować rozwiązania wykorzystujące zaawansowaną technologię, ukierunkowaną na potrzeby. Korzyści dla instalatorów ūū Ograniczona liczba wielkości: wymagana mniejsza przestrzeń magazynowa ūū Modułowe konstrukcje do wielu konfiguracji ūū Prosta integracja z systemem BMS poprzez protokół Modbus Korzyści dla projektantów ūū Najlepsze rozwiązanie na rynku zapewniające najwyższą efektywność, najwyższy komfort i najniższy poziom głośności ūū Elastyczność produktu: szeroki wybór opcji, akcesoriów i elementów sterowania Korzyści dla użytkowników końcowych ūū Wysoki poziom komfortu ūū Do 70% oszczędności kosztów eksploatacji ūū Sterownik z programatorem tygodniowym pracy ūū Sterownik FWECSA spełnia wszystkie wymagania klienta w zakresie zarządzania FCU

111 Oprogramowanie do klimakonwektorów Narzędzie do obliczania okresu zwrotu Silniki wentylatora BLDC - Wideo Wybierz jednostkę korzystając z naszego oprogramowania doboru ūū Narzędzie doboru działa w oparciu o wprowadzone przez użytkownika warunki dla trybu chłodzenia i/lub grzania. ūū Użytkownik może wskazać warunki dla trybu chłodzenia i/lub grzania oraz stworzyć listę dostępnych klimakonwektorów. ūū Można wydrukować szczegółowy raport ze specyfikacjami technicznymi oraz schematem okablowania. Sprawdź szybko oszczędności na kosztach energii, jakie uzyskasz dzięki nowej technologii silnika BLDC zamiast technologii silnika AC za pomocą naszego narzędzia do obliczania okresu zwrotu dostępnego w naszej sieci Ekstranet. Korzyści, jakie gwarantuje technologia inwertera bezszczotkowa w klimakonwektorach: Wyższa sprawność w porównaniu do silnika na prąd zmienny ūū Zużycie energii obniżone aż o 70% ūū Brak wydzielania ciepła ūū Brak strat mocy ūū Wyższa efektywność w porównaniu do silników na prąd zmienny w osiąganiu wartości zadanej Wysoki poziom komfortu ūū Mniejsze wahania temperatury powietrza i wilgotności względnej ūū Stały poziom mocy wyjściowej ūū Bezstopniowa zmiana prędkości obrotowej umożliwia płynną zmianę przepływu powietrza ūū Dokładniejsza regulacja dla osiągnięcia wartości zadanej Dowiedz się więcej i korzyściach stosowania silników wentylatorów BLDC w klimakonwektorach: Sprawdź DaikinEurope Niskie poziomy hałasu ūū Niższa minimalna prędkość obrotowa ūū Brak sekwencji start-stop ūū Bezstopniowa zmiana przepływu wyjściowego powietrza Wysoki poziom elastyczności ūū Wiele konfiguracji: jednostki kasetonowe, jednostki przypodłogowe, jednostki typu flexi z obudową lub bez obudowy oraz jednostki kanałowe ūū Szeroki zakres wydajności dla ogrzewania i chłodzenia ūū Różne topologie instalacji rurowych i zaworów FWG-AT/AF FWR-AT/AF FWS-AT/AF FWC-BT/BF FWP-AT FWZ-AT/AF 111

112 Klimakonwektory Przegląd produktów Typ Model Nazwa produktu Typ silnika wentylatora Kaseta międzystropowa Kaseta międzystropowa z 4-kierunkowym nawiewem - Jednostka z bezszczotkowym silnikiem wentylatora na prąd zmienny do mocowania na suficie - Wysoka efektywność, ciągła regulacja przepływu powietrza oraz modulacja prędkości wentylatora - Obniżone poziomy głośności - Prosta instalacja i konserwacja Kaseta z nawiewem obwodowym - Jednostka z bezszczotkowym silnikiem wentylatora na prąd zmienny do mocowania na suficie - Nawiew powietrza o zakresie 360 zapewnia równomierny przepływ powietrza - Zintegrowany wlot świeżego powietrza - Prosta instalacja w narożnikach - Pompka skroplin o wysokości podnoszenia 850 mm w standardzie Kaseta międzystropowa z 4-kierunkowym nawiewem - Jednostka z silnikiem wentylatora na prąd zmienny do mocowania na suficie - Zintegrowany wlot świeżego powietrza - Automatyczny nawiew w kierunku poziomym - Prosta instalacja w narożnikach - Pompka skroplin o wysokości podnoszenia 750 mm w standardzie FWG-AT/AF FWC-BT/BF FWF-BT/BF BLDC BLDC AC Kaseta międzystropowa z 4-kierunkowym nawiewem - Jednostka z silnikiem wentylatora na prąd zmienny do mocowania na suficie - Prosta instalacja i konserwacja - Wysoka moc przepływu powietrza - Pompka skroplin o wysokości podnoszenia 700 mm w standardzie FWF-CT AC Jednostki przypodłogowe Jednostka typu Flexi Jednostka naścienna Jednostka kanałowa Jednostki przypodłogowe - Jednostka z bezszczotkowym silnikiem wentylatora na prąd zmienny do mocowania na suficie - Ciągła regulacja przepływu powietrza oraz modulacja prędkości wentylatora - Zużycie energii obniżone aż o 70% - Niskie poziomy głośności Jednostki przypodłogowe - Jednostka z silnikiem wentylatora na prąd zmienny do mocowania kanałowego w pionie i poziomie - Izolowane pakiety zaworów, nie jest potrzebna dodatkowa taca do skroplin - Złącza fast-on dla opcji elektrycznych: nie są potrzebne narzędzia - Prosta konserwacja Jednostka typu Flexi - Jednostka z bezszczotkowym silnikiem wentylatora na prąd zmienny do mocowania w pionie lub poziomie - Ciągła regulacja przepływu powietrza oraz modulacja prędkości wentylatora - Zużycie energii obniżone aż o 70% - Niskie poziomy głośności Jednostka typu Flexi - Jednostka z silnikiem wentylatora na prąd zmienny do mocowania kanałowego w pionie i poziomie - Izolowane pakiety zaworów, nie jest potrzebna dodatkowa taca do skroplin - Złącza fast-on dla opcji elektrycznych: nie są potrzebne narzędzia - Prosta konserwacja Jednostka Flexi - Jednostka z bezszczotkowym silnikiem wentylatora na prąd zmienny do mocowania kanałowego w pionie lub poziomie - Ciągła regulacja przepływu powietrza oraz modulacja prędkości wentylatora - Zużycie energii obniżone aż o 70% - Niskie poziomy głośności Jednostka Flexi - Jednostka z silnikiem wentylatora na prąd zmienny do mocowania kanałowego w pionie i poziomie - Izolowane pakiety zaworów, nie jest potrzebna dodatkowa taca do skroplin - Złącza fast-on dla opcji elektrycznych: nie są potrzebne narzędzia - Prosta konserwacja Jednostka naścienna - Jednostka z silnikiem wentylatora na prąd zmienny do mocowania na ścianie - Obudowa o estetycznym wyglądzie - Optymalny rozkład powietrza - Prosta instalacja - Silnik wentylatora z 3 ustawieniami prędkości Jednostka kanałowa o niskim ESP - Jednostka z silnikiem wentylatora na prąd zmienny do mocowania kanałowego w poziomie - Dostępny wysoki spręż do 50 Pa - Prosta instalacja i konserwacja - Silnik wentylatora z 4 ustawieniami prędkości - Wysoka moc przepływu powietrza Jednostka kanałowa o średnim ESP - Jednostka z bezszczotkowym silnikiem wentylatora na prąd zmienny do mocowania kanałowego w poziomie - Natychmiastowa regulacja do zmian temperatury i w wilgotności względnej - Dostępny wysoki spręż do 80 Pa - Niskie poziomy głośności Jednostka kanałowa o średnim ESP - Jednostka z silnikiem wentylatora na prąd zmienny do mocowania kanałowego w poziomie - Dostępny wysoki spręż do 80 Pa - Silnik elektryczny z 7 prędkościami (z zabezpieczeniem termicznym na uzwojeniach) - Prosta konserwacja Jednostka kanałowa o wysokim ESP - Jednostka z silnikiem wentylatora na prąd zmienny do mocowania kanałowego w pionie i poziomie - Dostępny wysoki spręż do 120 Pa - Prosta konserwacja FWZ-AT/AF FWV-DAT/DAF FWR-AT/AF FWL-DAT/DAF FWS-AT/AF FWM-DAT/DAF FWT-CT FWE-CT/CF FWP-AT FWB-BT FWD-AT/AF BLDC AC BLDC AC BLDC AC AC AC BLDC AC AC 112

113 Klimakonwektory Klasa wydajności (kw) Wydajność ~ 18 Chłodzenie: 5,8-8,7 kw Grzanie: 7,5-12,1 kw Chłodzenie: 2,0-5,2 kw Grzanie: 2,9-6,7 kw Chłodzenie: 2,49-4,54 kw Grzanie: 3,52-5,28 kw Chłodzenie: 2,64-10,08 kw Grzanie: 2,46-11,18 kw Chłodzenie: 2,64-10,08 kw Grzanie: 2,46-11,18 kw Chłodzenie: 1,46-8,02 kw Grzanie: 1,90-10,03 kw Chłodzenie: 2,64-10,08 kw Grzanie: 2,46-11,18 kw Chłodzenie: 1,46-8,02 kw Grzanie: 1,90-10,03 kw Chłodzenie: 2,64-10,08 kw Grzanie: 2,46-11,18 kw Chłodzenie: 1,46-8,02 kw Grzanie: 1,90-10,03 kw Chłodzenie: 2,43-5,28 kw Grzanie: 3,22-7,33 kw Chłodzenie: 2,10-9,96 kw Grzanie: 2,3-13,00 kw Chłodzenie: 2,61-6,47 kw Grzanie: 5,47-12,28 kw Chłodzenie: 2,61-10,34 kw Grzanie: 5,47-18,78 kw Chłodzenie: 3,90-18,30 kw Grzanie: 4,05-21,92 kw 113

114 FWG-AT/AF Kaseta międzystropowa z 4-kierunkowym nawiewem Jednostka z bezszczotkowym silnikiem wentylatora na prąd stały do mocowania w suficie. Wysoka efektywność, ciągła regulacja przepływu powietrza oraz modulacja prędkości wentylatora Do 70% oszczędności energii dzięki technologii bezszczotkowego silnika na prąd stały w porównaniu do technologii tradycyjnej Natychmiastowa regulacja temperatury i wilgotności względnej Ciągła modulacja szybkości obrotowej wentylatora skutkuje obniżeniem poziomów głośności, w porównaniu z klimakonwektorami z silnikiem prądu przemiennego o stałej szybkości obrotowej Łatwy montaż i konserwacja BRC51A61 FWG-AT/AF Wydajność chłodnicza Wydajność grzewcza 114 FWG-AT/AF rurowy 4-rurowy Wydajność Wysoka kw 5,90 8,80 11,75 4,40 7,20 9,00 całkowita Średnia kw 4,65 7,25 9,70 3,60 6,10 7,75 Niska kw 3,50 5,80 7,85 2,80 5,00 6,50 Cicha praca kw 2,40 4,55 6,15 2,00 3,90 5,20 Wydajność Wysoka kw 4,51 6,43 8,37 3,85 5,75 7,17 jawna Średnia kw 3,44 5,41 6,97 2,99 4,85 6,06 Niska kw 2,54 4,26 5,54 2,24 3,81 4,90 Cicha praca kw 1,71 3,22 4,27 1,56 2,91 3,89 2-rurowy Wysoka kw 7,10 11,20 13,70 - Niska kw 4,45 7,00 9,25 - Cicha praca kw 3,30 5,40 7,05-4-rurowy Wysoka kw - 7,65 11,20 15,65 Niska kw - 5,05 8,00 11,45 Cicha praca kw - 3,75 6,40 9,35 Wymiary Jednostka Wysokość mm Szerokość mm 820 Głębokość mm 820 Ciężar Jednostka kg Wymiennik ciepła Objętość wody l 1,36 1,97 2,35 1,36 1,97 2,35 Spadek ciśnienia Chłodzenie Wysoki kpa wody Grzanie Wysoki kpa Wentylator Typ Wentylator turbinowy z napędem bezpośrednim Natężenie przepł. Wysokie m³/h pow. Niskie m³/h Poziom mocy Wysoki dba akustycznej Cicha praca dba Poziom ciśnienia Wysoki dba akustycznego Połączenia Skropliny Śr. zewn. mm instalacji rurowej 19,05 Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 1~/50/ Systemy sterowania Zdalny sterownik pracujący na podczerwień z panelem dekoracyjnym Zdalny sterownik przewodowy BRC51A61

115 FWC-BT/BF Kaseta z nawiewem obwodowym Jednostka z bezszczotkowym silnikiem wentylatora na prąd stały do mocowania w suficie. Nawiew powietrza 360 Nawiew powietrza 360 zapewnia równomierny przepływ powietrza i rozkład temperatury Nowoczesny panel dekoracyjny w kolorze białym (RAL9010) Zintegrowany wlot świeżego powietrza w tym samym systemie zmniejsza koszty instalacji, ponieważ nie ma potrzeby instalowania dodatkowej wentylacji Wygodny poziomy wypływ powietrza gwarantuje pracę bez przeciągów i zapobiega zabrudzeniom sufitu Możliwość zamknięcia 1 lub 2 klap nawiewu powietrza ułatwia montaż w narożnikach BRC315D7 FWC-BT/BF BRC7E532F/533F Pompka skroplin w standardzie o wysokości podnoszenia 850 mm zwiększa elastyczność i szybkość instalacji Wydajność chłodnicza Wydajność grzewcza FWC-BT/BF rurowy 4-rurowy Wydajność Bardzo wysoka kw 5,8 6,8 7,7 8,7 5,8 6,6 7,6 8,7 całkowita Wysoka kw 5,0 5,6 6,3 7,2 4,9 5,6 6,3 7,2 Niska kw 4,1 4,7 4,9 5,7 4,0 4,6 4,8 5,7 Wydajność Bardzo wysoka kw 4,1 4,7 5,6 6,5 4,1 4,7 5,6 6,5 jawna Wysoka kw 3,4 4,0 4,5 5,3 3,4 3,9 4,4 5,2 Niska kw 2,8 3,3 3,5 4,1 2,7 3,2 3,4 4,0 2-rurowy Bardzo wysoka kw 8,0 8,9 10,6 12,1 - Wysoka kw 6,3 7,1 8,3 9,5 - Niska kw 5,5 5,9 6,9 7,8-4-rurowy Bardzo wysoka kw - 7,5 8,4 9,7 11,0 Wysoka kw - 6,2 6,8 7,8 8,8 Niska kw - 5,5 5,9 6,7 7,8 Pobór mocy Bardzo wysoki W Wysoki W Niski W Wymiary Jednostka Wysokość mm 288 Szerokość mm 840 Głębokość mm 840 Ciężar Jednostka kg Wentylator Typ Wentylator turbinowy Ilość 1 Natężenie przepł. Wysokie m³/h pow. Niskie m³/h Poziom mocy Bardzo wysoki dba akustycznej Wysoki dba Poziom ciśnienia Bardzo wysoki dba akustycznego Wysoki dba Połączenia Skropliny Śr. zewn. mm instalacji rurowej VP25 (śr. zew. 32/śr. wew. 25) Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 1~/50/ Systemy sterowania Zdalny sterownik pracujący na podczerwień BRC7E532F / BRC7E533F Zdalny sterownik przewodowy BRC315D7 115

116 FWF-BT/BF Kaseta międzystropowa z 4-kierunkowym nawiewem Jednostka z silnikiem wentylatora na prąd zmienny do mocowania w suficie. Możliwość zamknięcia 1 lub 2 klap Nowoczesny panel dekoracyjny w kolorze białym (RAL9010) Kompaktowa obudowa umożliwia montaż jednostki w suficie podwieszanym oraz dopasowanie do standardowych modułów architektonicznych Wygodny poziomy wypływ powietrza gwarantuje pracę bez przeciągów i zapobiega zabrudzeniom sufitu Zintegrowany wlot świeżego powietrza w tym samym systemie zmniejsza koszty instalacji, ponieważ nie ma potrzeby instalowania dodatkowej wentylacji Pompka skroplin o wysokości podnoszenia 750 mm w standardzie BRC315D7 FWF-BT/BF BRC7E530/531 Wydajność chłodnicza Wydajność grzewcza 116 FWF-BT/BF rurowy 4-rurowy Wydajność Bardzo wysoka kw 2,0 3,2 4,2 5,2 2,0 2,7 3,5 4,5 całkowita Wysoka kw 1,7 2,8 3,3 4,0 1,7 2,3 2,8 3,5 Niska kw 1,5 2,5 2,9 1,4 1,8 2,6 Wydajność Bardzo wysoka kw 1,5 2,0 2,8 3,5 1,5 1,7 2,4 3,3 jawna Wysoka kw 1,3 1,7 2,1 2,7 1,3 1,7 2,3 Niska kw 1,1 1,4 1,8 1,1 1,0 1,5 2-rurowy Bardzo wysoka kw 2,9 4,0 5,4 6,7 - Wysoka kw 2,6 3,4 4,1 5,3 - Niska kw 2,3 2,8 3,6-4-rurowy Bardzo wysoka kw - 3,9 3,8 4,9 6,1 Wysoka kw - 3,1 3,3 3,9 4,8 Niska kw - 2,3 2,8 3,5 Pobór mocy Bardzo wysoki W Wysoki W Niski W Wymiary Jednostka Wysokość mm 285 Szerokość mm 575 Głębokość mm 575 Ciężar Jednostka kg Wentylator Typ Wentylator turbinowy Ilość 1 Natężenie przepł. Wysokie m³/h pow. Niskie m³/h Poziom mocy Bardzo wysoki dba akustycznej Wysoki dba Poziom ciśnienia Bardzo wysoki dba akustycznego Wysoki dba Połączenia Skropliny Śr. zewn. mm instalacji rurowej VP20 (śr. zew. 26/śr. wew. 20) Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 1~/50/ Systemy sterowania Zdalny sterownik pracujący na podczerwień BRC7E530 / BRC7E531 Zdalny sterownik przewodowy BRC315D7

117 FWF-CT Kaseta międzystropowa z 4-kierunkowym nawiewem Jednostka z silnikiem wentylatora na prąd zmienny do mocowania w suficie 4 kierunkowy wylot powietrza i regulacja kierunku nawiewu Kompaktowa obudowa umożliwia montaż jednostki w suficie podwieszanym oraz dopasowanie do standardowych modułów architektonicznych Ssanie powietrza od spodu Łatwy montaż i konserwacja Wbudowana pompka skroplin wysokociśnieniowa o wysokości podnoszenia 700 mm Wentylatory odśrodkowe z podwójnym wlotem Wysoka moc przepływu powietrza Silnik wentylatora z 3 ustawieniami prędkości MERCA FWF-CT SRC-HPA FWF-CT rurowy Wydajność Wydajność Wysoka kw 2,49 4,10 4,54 chłodnicza całkowita Niska kw 1,91 2,78 3,37 Wydajność Wysoka kw 1,91 2,93 3,37 jawna Niska kw 1,49 1,88 2,43 Wydajność 2-rurowy Wysoka kw 3,52 4,69 5,28 grzewcza Niska kw 2,64 3,08 3,81 Pobór mocy Wysoki W Niski W Wymiary Jednostka Wysokość mm 250 Szerokość mm 570 Głębokość mm 570 Ciężar Jednostka kg Ciężar operacyjny kg Wentylator Typ Wentylator turbinowy z napędem bezpośrednim Ilość 1 Natężenie przepł. Wysokie m³/h pow. Niskie m³/h Poziom mocy Wysoki dba akustycznej Poziom ciśnienia Wysoki dba akustycznego Połączenia Skropliny Śr. zewn. mm instalacji rurowej 19,05 Połączenia wodne Stand. wymiennik ciepła cal 3/4 Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 1~/50/ Prąd wejściowy Wysoki A 0,27 0,28 0,34 Średnie A 0,22 0,25 0,31 Niski A 0,19 0,22 0,35 Systemy sterowania Zdalny sterownik pracujący na podczerwień z panelem dekoracyjnym Zdalny sterownik przewodowy MERCA/SRC-HPA 117

118 FWZ-AT/AF Jednostki przypodłogowe Jednostka z bezszczotkowym silnikiem wentylatora na prąd stały do mocowania w pionie. Ciągła regulacja przepływu powietrza oraz modulacja prędkości wentylatora Do 70% oszczędności energii dzięki technologii bezszczotkowego silnika na prąd stały w porównaniu do technologii tradycyjnej Natychmiastowa regulacja do zmian temperatury i wilgotności względnej Niski poziom głośności podczas pracy Bardzo elastyczne rozwiązania: wiele różnych wielkości, typologii rurociągów i przyłączanych zaworów Nie wymaga dużej ilości miejsca na instalację FWZ-AT/AF FWEC3A FWECSA FWZ-AT/AF rurowy 4-rurowy Wydajność Wydajność Min. kw 0,61 0,88 1,19 1,79 0,60 0,88 1,19 1,79 chłodnicza całkowita Maks. kw 2,64 4,96 6,32 10,08 2,64 4,96 6,32 10,08 Wydajność Min. kw 0,41 0,58 0,79 1,20 0,40 0,58 0,79 1,20 jawna Maks. kw 1,95 3,60 4,80 7,43 1,95 3,60 4,80 7,43 Wydajność 2-rurowy Min. kw 0,69 0,95 1,29 1,92 - grzewcza Maks. kw 3,47 6,40 7,51 11,18-4-rurowy Min. kw - 0,82 1,18 1,76 2,83 Maks. kw - 2,46 4,19 6,45 10,06 Pobór mocy Min. W 2,2 3,4 4,2 2,2 3,24 4,2 Maks. W 57,4 82,7 101, ,4 82,7 101,4 147 Wymiary Jednostka Wysokość mm 564 Szerokość mm Głębokość mm Ciężar Jednostka kg Wymiennik ciepła Objętość wody l 0,7 1 1,4 2,1 0,7 1 1,4 2,1 Dodatkowy Objętość wody l wymiennik ciepła - 0,2 0,3 0,4 0,6 Przepływ wody Chłodzenie l/h Grzanie l/h Wentylator Typ Odśrodkowy z wieloma łopatkami, podwójne ssanie Ilość Natężenie przepł. Maks. m³/h pow. Min. m³/h Poziom mocy Maks. dba akustycznej Połączenia Skropliny Śr. zewn. mm instalacji rurowej 16 Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 1~/50/230 Prąd wejściowy Maks. A 0,50 0,72 0,88 1,27 0,50 0,72 0,88 1,27 Min. A 0,05 0,07 0,09 0,05 0,07 0,09 Systemy sterowania Zdalny sterownik przewodowy FWEC3A / FWECSA 118

119 FWV-DAT/DAF Jednostki przypodłogowe Jednostka z silnikiem wentylatora na prąd zmienny do mocowania w pionie Dostępne fabrycznie zamontowane zawory 3-drogowe/4- portowe wł./wył. Wysokowydajny wymiennik ciepła Zestaw zaworów jest zaizolowany, brak konieczności montażu dodatkowej tacy skroplin Zestaw zaworów zawiera zawory regulujące i kieszeń na czujnik Złącza fast-on dla opcji elektrycznych: specjalistyczne narzędzia nie są potrzebne Filtr powietrzny nadający się do mycia, łatwo wymontowywalny do konserwacji Grzałka elektryczna: bez przekaźnika do wydajności 2 kw Grzałka elektryczna wyposażona w dwa termostaty zapobiegające przegrzaniu FWEC1,2,3A FWV-DAT/DAF FWECSA ECFWMB6 FWV-DAT/DAF rurowy 4-rurowy Wydajność Wydajność Wysoka kw 1,54 1,74 1,96 2,42 2,93 3,51 4,33 4,77 6,71 8,02 1,46 1,69 1,79 2,38 2,87 3,46 4,26 4,67 6,64 7,88 chłodnicza całkowita Niska kw 1,04 1,26 1,36 1,60 1,76 1,98 2,51 3,17 3,97 4,11 0,99 1,24 1,26 1,58 1,73 1,96 2,48 3,11 3,93 4,07 Wydajność Wysoka kw 1,20 1,30 1,42 1,88 2,11 2,72 3,15 3,65 4,91 5,96 1,14 1,27 1,46 1,85 2,07 2,71 3,09 3,57 4,85 5,85 jawna Niska kw 0,79 0,95 1,00 1,18 1,26 1,45 1,80 2,32 2,84 3,05 0,75 0,93 0,98 1,17 1,24 1,44 1,78 2,28 2,82 3,02 Wydajność 2-rurowy Wysoka kw 2,14 2,20 2,57 3,20 3,81 4,78 5,10 5,95 7,83 10,03 - grzewcza Niska kw 1,43 1,71 1,79 2,07 2,28 2,81 2,98 3,96 4,77 5,24-4-rurowy Wysoka kw - 1,90 2,02 2,01 2,92 3,08 4,80 5,05 5,30 7,91 8,35 Niska kw - 1,50 1,56 2,06 2,18 3,21 3,60 4,04 5,69 5,50 Pobór mocy Wysoki W Niski W Wymiary Jednostka Wysokość mm 564 Szerokość mm Głębokość mm Ciężar Jednostka kg Wymiennik ciepła Objętość wody l 0,5 0,7 1 1,4 2,1 0,5 0,7 1 1,4 2,1 Dodatkowy Objętość wody l wymiennik ciepła - 0,2 0,3 0,4 0,6 Przepływ wody Chłodzenie l/h Grzanie l/h Wentylator Typ Odśrodkowy z wieloma łopatkami, podwójne ssanie Ilość Natężenie przepł. Wysokie m³/h pow. Niskie m³/h Poziom mocy Wysoki dba akustycznej Połączenia Skropliny Śr. zewn. mm instalacji rurowej 16 Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 1~/50/230 Prąd wejściowy Wysoki A 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 Średnie A 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 Niski A 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 Systemy sterowania Zdalny sterownik przewodowy FWEC1A / FWEC2A / FWEC3A / FWECSA / ECFWMB6 119

120 FWR-AT/AF Jednostki typu Flexi z obudową Jednostka z bezszczotkowym silnikiem wentylatora na prąd stały do mocowania w pionie i poziomie. Ciągła regulacja przepływu powietrza oraz modulacja prędkości wentylatora Do 70% oszczędności energii dzięki technologii bezszczotkowego silnika na prąd stały w porównaniu do technologii tradycyjnej Natychmiastowa regulacja do zmian temperatury i wilgotności względnej Niski poziom głośności podczas pracy Bardzo elastyczne rozwiązania: wiele różnych wielkości, typologii rurociągów i przyłączanych zaworów Nie wymaga dużej ilości miejsca na instalację FWR-AT/AF FWEC3A FWECSA FWR-AT/AF rurowy 4-rurowy Wydajność Wydajność Min. kw 0,61 0,88 1,19 1,79 0,60 0,88 1,19 1,79 chłodnicza całkowita Maks. kw 2,64 4,96 6,32 10,08 2,64 4,96 6,32 10,08 Wydajność Min. kw 0,41 0,58 0,79 1,20 0,40 0,58 0,79 1,20 jawna Maks. kw 1,95 3,60 4,80 7,43 1,95 3,60 4,80 7,43 Wydajność 2-rurowy Min. kw 0,69 0,95 1,29 1,92 - grzewcza Maks. kw 3,47 6,40 7,51 11,18-4-rurowy Min. kw - 0,82 1,18 1,76 2,83 Maks. kw - 2,46 4,19 6,45 10,06 Pobór mocy Min. W 2,2 3,4 4,2 2,2 3,24 4,2 Maks. W 57,4 82,7 101, ,4 82,7 101,4 147 Wymiary Jednostka Wysokość mm 564 Szerokość mm Głębokość mm Ciężar Jednostka kg Wymiennik ciepła Objętość wody l 0,7 1 1,4 2,1 0,7 1 1,4 2,1 Dodatkowy Objętość wody l wymiennik ciepła - 0,2 0,3 0,4 0,6 Przepływ wody Chłodzenie l/h Grzanie l/h Wentylator Typ Odśrodkowy z wieloma łopatkami, podwójne ssanie Ilość Natężenie przepł. Maks. m³/h pow. Min. m³/h Poziom mocy akustycznej Maks. dba Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 1~/50/230 Prąd wejściowy Maks. A 0,50 0,72 0,88 1,27 0,50 0,72 0,88 1,27 Min. A 0,05 0,07 0,09 0,05 0,07 0,09 Systemy sterowania Zdalny sterownik przewodowy FWEC3A / FWECSA 120

121 FWL-DAT/DAF Jednostki typu Flexi z obudową Jednostka z silnikiem wentylatora na prąd zmienny do mocowania w pionie i poziomie Dostępne fabrycznie zamontowane zawory 3-drogowe/4- portowe wł./wył. Wysokowydajny wymiennik ciepła Zestaw zaworów jest zaizolowany, brak konieczności montażu dodatkowej tacy skroplin Zestaw zaworów zawiera zawory regulujące i kieszeń na czujnik Złącza fast-on dla opcji elektrycznych: specjalistyczne narzędzia nie są potrzebne Filtr powietrzny nadający się do mycia, łatwo wymontowywalny do konserwacji Grzałka elektryczna: bez przekaźnika do wydajności 2 kw Grzałka elektryczna wyposażona w dwa termostaty zapobiegające przegrzaniu FWEC1,2,3A FWL-DAT/DAF FWECSA ECFWMB6 FWL-DAT/DAF rurowy 4-rurowy Wydajność Wydajność Wysoka kw 1,54 1,74 1,96 2,42 2,93 3,51 4,33 4,77 6,71 8,02 1,46 1,69 1,79 2,38 2,87 3,46 4,26 4,67 6,64 7,88 chłodnicza całkowita Niska kw 1,04 1,26 1,36 1,60 1,76 1,98 2,51 3,17 3,97 4,11 0,99 1,24 1,26 1,58 1,73 1,96 2,48 3,11 3,93 4,07 Wydajność Wysoka kw 1,20 1,30 1,42 1,88 2,11 2,72 3,15 3,65 4,91 5,96 1,14 1,27 1,46 1,85 2,07 2,71 3,09 3,57 4,85 5,85 jawna Niska kw 0,79 0,95 1,00 1,18 1,26 1,45 1,80 2,32 2,84 3,05 0,75 0,93 0,98 1,17 1,24 1,44 1,78 2,28 2,82 3,02 Wydajność 2-rurowy Wysoka kw 2,14 2,20 2,57 3,20 3,81 4,78 5,10 5,95 7,83 10,03 - grzewcza Niska kw 1,43 1,71 1,79 2,07 2,28 2,81 2,98 3,96 4,77 5,24-4-rurowy Wysoka kw - 1,90 2,02 2,01 2,92 3,08 4,80 5,05 5,30 7,91 8,35 Niska kw - 1,50 1,56 2,06 2,18 3,21 3,60 4,04 5,69 5,50 Pobór mocy Wysoki W Niski W Wymiary Jednostka Wysokość mm 564 Szerokość mm Głębokość mm Ciężar Jednostka kg Wymiennik ciepła Objętość wody l 0,5 0,7 1 1,4 2,1 0,5 0,7 1 1,4 2,1 Dodatkowy Objętość wody l wymiennik ciepła - 0,2 0,3 0,4 0,6 Przepływ wody Chłodzenie l/h Grzanie l/h Wentylator Typ Odśrodkowy z wieloma łopatkami, podwójne ssanie Ilość Natężenie przepł. Wysokie m³/h pow. Niskie m³/h Poziom mocy akustycznej Wysoki dba Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 1~/50/230 Prąd wejściowy Wysoki A 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 Średnie A 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 Niski A 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 Systemy sterowania Zdalny sterownik przewodowy FWEC1A / FWEC2A / FWEC3A / FWECSA / ECFWMB6 121

122 FWS-AT/AF Jednostki typu Flexi bez obudowy Jednostka z bezszczotkowym silnikiem wentylatora na prąd stały do mocowania kanałowego w pionie i poziomie. Ciągła regulacja przepływu powietrza oraz modulacja prędkości wentylatora Urządzenie dyskretnie komponuje się z każdym wystrojem wnętrza - widoczne są jedynie kratki wlotu i wylotu powietrza Do 70% oszczędności energii dzięki technologii bezszczotkowego silnika na prąd stały w porównaniu do technologii tradycyjnej Natychmiastowa regulacja do zmian temperatury i wilgotności względnej Niski poziom głośności podczas pracy Bardzo elastyczne rozwiązania: wiele różnych wielkości, typologii rurociągów i przyłączanych zaworów FWEC3A FWS-AT/AF FWECSA FWS-AT/AF rurowy 4-rurowy Wydajność Wydajność Min. kw 0,61 0,88 1,19 1,79 0,60 0,88 1,19 1,79 chłodnicza całkowita Maks. kw 2,64 4,96 6,32 10,08 2,64 4,96 6,32 10,08 Wydajność Min. kw 0,41 0,58 0,79 1,20 0,40 0,58 0,79 1,20 jawna Maks. kw 1,95 3,60 4,80 7,43 1,95 3,60 4,80 7,43 Wydajność 2-rurowy Min. kw 0,69 0,95 1,29 1,92 - grzewcza Maks. kw 3,47 6,40 7,51 11,18-4-rurowy Min. kw - 0,82 1,18 1,76 2,83 Maks. kw - 2,46 4,19 6,45 10,06 Pobór mocy Min. W 2,2 3,4 4,2 2,2 3,24 4,2 Maks. W 57,4 82,7 101, ,4 82,7 101,4 147 Wymiary Jednostka Wysokość mm 535 Szerokość mm Głębokość mm Ciężar Jednostka kg Wymiennik ciepła Objętość wody l 0,7 1 1,4 2,1 0,7 1 1,4 2,1 Dodatkowy Objętość wody l wymiennik ciepła - 0,2 0,3 0,4 0,6 Przepływ wody Chłodzenie l/h Grzanie l/h Wentylator Typ Odśrodkowy z wieloma łopatkami, podwójne ssanie Ilość Natężenie przepł. Maks. m³/h pow. Min. m³/h Poziom mocy akustycznej Maks. dba Połączenia Skropliny Śr. zewn. mm instalacji rurowej 17 Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 1~/50/230 Prąd wejściowy Maks. A 0,50 0,72 0,88 1,27 0,50 0,72 0,88 1,27 Min. A 0,05 0,07 0,09 0,05 0,07 0,09 Systemy sterowania Zdalny sterownik przewodowy FWEC3A / FWECSA 122

123 FWM-DAT/DAF Jednostki typu Flexi bez obudowy Jednostka z silnikiem wentylatora na prąd zmienny do mocowania kanałowego w pionie i poziomie Dostępne fabrycznie zamontowane zawory 3-drogowe/4- portowe wł./wył. Wysokowydajny wymiennik ciepła Zestaw zaworów jest zaizolowany, brak konieczności montażu dodatkowej tacy skroplin Zestaw zaworów zawiera zawory regulujące i kieszeń na czujnik Złącza fast-on dla opcji elektrycznych: specjalistyczne narzędzia nie są potrzebne Filtr powietrzny nadający się do mycia, łatwo wymontowywalny do konserwacji Grzałka elektryczna: bez przekaźnika do wydajności 2 kw Grzałka elektryczna wyposażona w dwa termostaty zapobiegające przegrzaniu FWEC1,2,3A FWM-DAT/DAF FWECSA FWM-DAT/DAF rurowy 4-rurowy Wydajność Wydajność Wysoka kw 1,54 1,74 1,96 2,42 2,93 3,51 4,33 4,77 6,71 8,02 1,46 1,69 1,79 2,38 2,87 3,46 4,26 4,67 6,64 7,88 chłodnicza całkowita Niska kw 1,04 1,26 1,36 1,60 1,76 1,98 2,51 3,17 3,97 4,11 0,99 1,24 1,26 1,58 1,73 1,96 2,48 3,11 3,93 4,07 Wydajność Wysoka kw 1,20 1,30 1,42 1,88 2,11 2,72 3,15 3,65 4,91 5,96 1,14 1,27 1,46 1,85 2,07 2,71 3,09 3,57 4,85 5,85 jawna Niska kw 0,79 0,95 1,00 1,18 1,26 1,45 1,80 2,32 2,84 3,05 0,75 0,93 0,98 1,17 1,24 1,44 1,78 2,28 2,82 3,02 Wydajność 2-rurowy Wysoka kw 2,14 2,20 2,57 3,20 3,81 4,78 5,10 5,95 7,83 10,03 - grzewcza Niska kw 1,43 1,71 1,79 2,07 2,28 2,81 2,98 3,96 4,77 5,24-4-rurowy Wysoka kw - 1,90 2,02 2,01 2,92 3,08 4,80 5,05 5,30 7,91 8,35 Niska kw - 1,50 1,56 2,06 2,18 3,21 3,60 4,04 5,69 5,50 Pobór mocy Wysoki W Niski W Wymiary Jednostka Wysokość mm 535 Szerokość mm Głębokość mm Ciężar Jednostka kg Wymiennik ciepła Objętość wody l 0,5 0,7 1 1,4 2,1 0,5 0,7 1 1,4 2,1 Dodatkowy Objętość wody l wymiennik ciepła - 0,2 0,3 0,4 0,6 Przepływ wody Chłodzenie l/h Grzanie l/h Wentylator Typ Odśrodkowy z wieloma łopatkami, podwójne ssanie Ilość Natężenie przepł. Wysokie m³/h pow. Niskie m³/h Poziom mocy Wysoki dba akustycznej Połączenia Skropliny Śr. zewn. mm instalacji rurowej 17 Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 1~/50/230 Prąd wejściowy Wysoki A 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 Średnie A 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 Niski A 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 Systemy sterowania Zdalny sterownik przewodowy FWEC1A / FWEC2A / FWEC3A / FWECSA 123

124 FWT-CT Jednostka naścienna Jednostka z silnikiem wentylatora na prąd zmienny do mocowania na ścianie Obudowa o estetycznym wyglądzie Optymalna dystrybucja powietrza Łatwy montaż Silnik wentylatora z 3 ustawieniami prędkości Niski poziom głośności dzięki wentylatorowi odśrodkowemu z podwójnym wlotem Izolowana za pomocą samogasnącej izolacji cieplnej klasy 1 Wymienny, zmywalny filtr powietrza (samogasnący, klasa 1) FWT-CT MERCA SRC-HPA WRC-HPC FWT-CT rurowy Wydajność Wydajność Wysoka kw 2,43 2,70 3,31 4,54 5,28 chłodnicza całkowita Niska kw 2,11 2,23 2,78 3,81 4,40 Wydajność Wysoka kw 1,85 2,02 2,64 3,43 4,10 jawna Niska kw 1,49 1,61 2,05 2,81 3,28 Wydajność 2-rurowy Wysoka kw 3,22 3,52 4,40 6,01 7,33 grzewcza Niska kw 2,49 2,70 3,37 4,84 5,86 Pobór mocy Wysoki W Niski W Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg 9 14 Ciężar operacyjny kg 9,5 9,6 15 Wymiennik ciepła Objętość wody l 0,52 0,58 0,95 Przepływ wody Chłodzenie l/h Grzanie l/h Wentylator Typ Wentylator turbinowy Ilość 1 Natężenie przepł. Wysokie m³/h pow. Niskie m³/h Poziom mocy Wysoki dba akustycznej Poziom ciśnienia Wysoki dba akustycznego Połączenia Skropliny Śr. zewn. mm instalacji rurowej 19 Połączenia wodne Stand. wymiennik ciepła cal 1/2 Zasilanie Liczba faz/częstotliwość/napięcie Hz/V /-/- Prąd wejściowy Wysoki A 0,19 0,20 0,21 0,29 0,34 Średnie A 0,18 0,20 0,26 0,32 Niski A 0,17 0,19 0,25 0,31 Systemy sterowania Zdalny sterownik pracujący na podczerwień WRC-HPC Zdalny sterownik przewodowy MERCA / SRC-HPA 124

125 FWE-CT/CF Jednostka kanałowa o ESP do 50Pa Jednostka z silnikiem wentylatora na prąd zmienny do mocowania kanałowego w poziomie Łatwy montaż i konserwacja Silnik wentylatora z 4 ustawieniami prędkości Wysoka moc przepływu powietrza Gama przewodowych sterowników elektronicznych Dostępne ciśnienie statyczne aż do 50 Pa Szeroki zakres pracy Standardowo dostępne przyłącze wody z lewej i z prawej strony Powiększona taca do skroplin w standardzie Zawór montowany fabrycznie (zarówno z lewej, jak i z prawej strony) Filtr nylonowy klasy G2 Izolacja polietylenowa obudowy FWEC1,2,3A FWE-CT/CF FWECSA Wydajność chłodnicza Wydajność grzewcza FWE-CT/CF rurowy 4-rurowy Wydajność Bardzo wysoka kw 2,17 3,22 4,34 6,06 6,83 7,84 9,96 2,10 3,16 3,98 6,05 6,78 7,79 9,91 całkowita Wysoka kw 1,81 2,78 3,49 5,32 5,68 6,92 8,64 1,76 2,69 3,22 5,20 5,61 6,79 8,61 Niska kw 0,90 1,40 1,80 2,80 3,10 3,90 4,90 0,85 1,40 1,63 2,72 3,10 3,88 4,88 Wydajność Bardzo wysoka kw 1,61 2,44 3,27 4,55 4,83 6,02 7,58 1,55 2,37 3,19 4,49 5,16 5,91 7,45 jawna Wysoka kw 1,33 2,08 2,58 3,94 4,30 5,25 6,48 1,28 1,99 2,53 3,81 4,20 5,09 6,39 Niska kw 0,70 1,20 1,40 2,10 2,50 3,10 3,70 0,66 1,18 1,35 2,02 2,47 3,05 3,65 2-rurowy Bardzo wysoka kw 2,79 4,28 5,61 7,66 9,26 10,50 13,00 - Wysoka kw 2,31 3,67 4,44 6,65 7,62 9,18 11,10 - Niska kw 1,20 2,00 2,30 3,40 4,40 5,30 6,30-4-rurowy Bardzo wysoka kw - 2,3 3,53 4,56 6,17 7,6 8,52 10,4 Wysoka kw - 1,94 3,06 3,76 5,37 6,42 7,52 9,16 Niska kw - 1,02 1,72 2,03 2,88 3,92 4,59 5,42 Pobór mocy Bardzo wysoki W Wysoki W Niski W Wymiary Jednostka Wysokość mm 253 Szerokość mm 590 Głębokość mm Ciężar Jednostka kg Ciężar operacyjny kg Wymiennik ciepła Objętość wody l 0,74 1,02 1,24 1,56 1,97 2,14 2,56 0,74 1,02 1,24 1,56 1,97 2,14 2,56 Dodatkowy Objętość wody l wymiennik ciepła - 0,25 0,34 0,41 0,52 0,66 0,71 0,85 Przepływ wody Chłodzenie l/h Grzanie l/h Dodatkowy wymiennik ciepła l/h Spadek ciśnienia wody Dodatkowy wymiennik ciepła kpa - 3,6 8,8 15,6 31,8 58,6 74,6 123 Wentylator Typ Odśrodkowy (łopatka: wyprofilowana do przodu) Ilość Natężenie przepł. Bardzo wysokie m³/h ,13 626,11 834, , , , ,07 pow. Wysokie m³/h ,41 501,23 571,11 905, , , ,98 Niskie m³/h ,48 414, ,16 804,37 Poziom mocy Bardzo wysoki dba akustycznej Wysoki dba Poziom ciśnienia Bardzo wysoki dba akustycznego Wysoki dba Połączenia Skropliny Śr. zewn. mm instalacji rurowej 19,05 Połączenia wodne Stand. wymiennik ciepła cal 3/4 Dod. wymiennik ciepła cal - 3/4 Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 1~/50/ Prąd wejściowy Bardzo wysoki A 0,206 0,309 0,372 0,533 0,731 0,811 1,031 0,206 0,309 0,372 0,533 0,731 0,811 1,031 Wysoki A 0,174 0,243 0,265 0,430 0,575 0,648 0,780 0,174 0,243 0,265 0,430 0,575 0,648 0,780 Średnie A 0,150 0,208 0,217 0,325 0,472 0,523 0,648 0,150 0,208 0,217 0,325 0,472 0,523 0,648 Niski A 0,128 0,177 0,188 0,271 0,400 0,456 0,540 0,128 0,177 0,188 0,271 0,400 0,456 0,540 Systemy sterowania Zdalny sterownik przewodowy FWEC1A / FWEC2A / FWEC3A / FWECSA 125

126 FWB-BT Jednostka kanałowa o średnim ESP Jednostka z silnikiem wentylatora na prąd zmienny do mocowania kanałowego w poziomie Kompaktowe wymiary ułatwiają montaż w wąskiej przestrzeni międzystropowej 3-,4- lub 6-rzędowy wymiennik ciepła Taca skroplin do zbierania kondensatu z: wymiennika ciepła i zaworów regulacyjnych Silniki elektryczne z 7 poziomami prędkości (z zabezpieczeniem termicznym na uzwojeniach) Wszystkie 7 poziomów prędkości zostały ustawione fabrycznie w zespole listew zaciskowych skrzynki elektrycznej Filtr powietrzny nadający się do mycia, łatwo wymontowywalny do konserwacji FWEC1,2,3A FWB-BT FWECSA FWB-BT rurowy Wydajność Wydajność Wysoka kw 2,61 3,14 3,49 5,08 5,45 6,47 7,57 8,67 10,34 chłodnicza całkowita Niska kw 1,34 1,50 1,67 2,12 2,43 2,67 4,18 4,64 5,35 Wydajność Wysoka kw 1,88 2,16 2,34 3,6 3,87 4,4 5,23 5,96 6,9 jawna Niska kw 0,95 1,02 1,1 1,52 1,67 1,78 2,95 3,21 3,57 Wydajność 2-rurowy Wysoka kw 5,47 6,01 6,47 10,31 11,39 12,28 15,05 16,85 18,78 grzewcza Niska kw 2,77 2,91 3,00 4,56 4,77 4,94 8,63 9,29 9,85 4-rurowy Wysoka kw 3,14 5,99 12,8 Niska kw 1,95 3,38 7,67 Pobór mocy Wysoki W Niski W Wymiary Jednostka Wysokość mm 239 Szerokość mm Głębokość mm 609 Ciężar Jednostka kg Ciężar operacyjny kg Wymiennik ciepła Objętość wody l 1,1 1,5 2,2 1,6 2,1 3,2 2,1 2,8 4,2 Dodatkowy Objętość wody l wymiennik ciepła 0,4 0,6 1,7 Przepływ wody Chłodzenie l/h Grzanie l/h Dodatkowy wymiennik ciepła l/h Spadek ciśnienia wody Dodatkowy wymiennik ciepła kpa Wentylator Typ Odśrodkowy - łopatki skierowane do przodu - przymocowane bezpośrednio do silnika wentylatora Ilość Natężenie przepł. Wysokie m³/h pow. Niskie m³/h Dostępne ciśnienie Wysokie Pa Poziom mocy Wysoki dba akustycznej Poziom ciśnienia Wysoki dba akustycznego 44,5 47,5 57,5 Grzałka elektryczna Pobór mocy kw 2 2,5 3 Połączenia Skropliny Śr. zewn. mm instalacji rurowej 16 Połączenia wodne Stand. wymiennik ciepła cal 3/4 Dod. wymiennik ciepła cal 3/4 1 Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 1~/50/230 Prąd wejściowy Wysoki A 0,36 0,73 1,28 Średnie A 0,21 0,60 0,90 Niski A 0,14 0,33 0,70 Systemy sterowania Zdalny sterownik przewodowy FWEC1A / FWEC2A / FWEC3A / FWECSA 126

127 FWP-AT Jednostka kanałowa o średnim ESP Jednostka z bezszczotkowym silnikiem wentylatora na prąd stały do mocowania kanałowego w poziomie. Ciągła regulacja przepływu powietrza oraz modulacja prędkości wentylatora Urządzenie dyskretnie komponuje się z każdym wystrojem wnętrza - widoczne są jedynie kratki wlotu i wylotu powietrza Do 50% oszczędności energii dzięki technologii bezszczotkowego silnika na prąd stały w porównaniu do technologii tradycyjnej Natychmiastowa regulacja do zmian temperatury i wilgotności względnej Niski poziom głośności podczas pracy Bardzo elastyczne rozwiązania: wiele różnych wielkości, typologii rurociągów i przyłączanych zaworów FWEC3A FWP-AT FWECSA FWP-AT rurowy Wydajność Wydajność Wysoka kw 2,61 3,14 3,49 5,08 5,45 6,47 chłodnicza całkowita Niska kw 1,34 1,5 1,67 2,12 2,43 2,67 Wydajność Wysoka kw 1,88 2,16 2,34 3,6 3,87 4,4 jawna Niska kw 0,95 1,02 1,1 1,52 1,67 1,78 Wydajność 2-rurowy Wysoka kw 5,47 6,01 6,47 10,31 11,39 12,28 grzewcza Niska kw 2,77 2,91 3,00 4,56 4,77 4,94 4-rurowy Wysoka kw 3,14 5,99 Niska kw 1,95 3,38 Pobór mocy Wysoki W 46,4 80 Niski W 12,2 17,5 Wymiary Jednostka Wysokość mm 239 Szerokość mm Głębokość mm 609 Ciężar Jednostka kg Ciężar operacyjny kg Wymiennik ciepła Objętość wody l 1,1 1,5 2,2 1,6 2,1 3,2 Dodatkowy Objętość wody l wymiennik ciepła 0,4 0,6 Przepływ wody Chłodzenie l/h Grzanie l/h Dodatkowy wymiennik ciepła l/h Spadek ciśnienia wody Dodatkowy wymiennik ciepła kpa 3 5 Wentylator Typ Odśrodkowy - łopatki skierowane do przodu - przymocowane bezpośrednio do silnika wentylatora Ilość 1 Natężenie przepł. Wysokie m³/h pow. Niskie m³/h Dostępne ciśnienie Wysokie Pa Poziom mocy Wysoki dba akustycznej 55,6 60,6 Poziom ciśnienia Wysoki dba akustycznego 44,1 49,1 Grzałka elektryczna Pobór mocy kw 2 2,5 Połączenia Skropliny Śr. zewn. mm instalacji rurowej 16 Połączenia wodne Stand. wymiennik ciepła cal 3/4 Dod. wymiennik ciepła cal 3/4 Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 1~/50/230 Systemy sterowania Zdalny sterownik przewodowy FWEC3A / FWECSA 127

128 FWD-AT/AF Jednostka kanałowa o wysokim ESP Jednostka z silnikiem wentylatora na prąd zmienny do mocowania kanałowego w pionie i poziomie Proste złącze kanału montowane po stronie wylotowej Filtr powietrzny nadający się do mycia, łatwo wymontowywalny do konserwacji FWD-AT/AF FWEC1,2,3A FWECSA FWD-AT/AF rurowy 4-rurowy Wydajność Wydajność całkowita Wysoka kw 3,90 6,20 7,80 8,82 11,90 16,40 18,30 3,90 6,20 7,80 8,82 11,90 16,40 18,30 chłodnicza Wydajność jawna Wysoka kw 3,08 4,65 6,52 7,16 9,36 12,80 14,10 3,08 4,65 6,52 7,16 9,36 12,80 14,10 Wydajność 2-rurowy Wysoka kw 4,05 7,71 9,43 10,79 14,45 19,81 21,92 - grzewcza 4-rurowy Wysoka kw - 4,49 6,62 9,21 15,86 21,15 Pobór mocy Wysoki W Niski W Wymiary Jednostka Wysokość mm Szerokość mm Głębokość mm Ciężar Jednostka kg Wymiennik ciepła Objętość wody l 1,06 1,42 1,79 2,38 2,5 4,02 5,03 1,06 1,42 1,79 2,38 2,50 4,02 5,03 Dodatkowy Objętość wody l wymiennik ciepła - 0,35 0,47 0,59 1,42 1,72 Przepływ wody Chłodzenie l/h Grzanie l/h Wentylator Typ Odśrodkowy z wieloma łopatkami, podwójne ssanie Ilość Natężenie przepł. pow. Wysokie m³/h Dostępne ciśnienie Wysokie Pa Poziom mocy Wysoki dba akustycznej Połączenia Skropliny Śr. zewn. mm instalacji rurowej 16 Połączenia wodne Stand. wymiennik ciepła cal 3/4 1 3/4 1 Zasilanie Liczba faz/częstotliwość/napięcie Hz/V 1~/50/230 Prąd wejściowy Wysoki A 0,95 1,58 1,97 3,21 5,37 0,95 1,58 1,97 3,21 5,37 Średnie A 0,74 1,39 1,52 2,08 4,38 0,74 1,39 1,52 2,08 4,38 Niski A 0,57 1,18 1,20 1,50 3,26 0,57 1,18 1,20 1,50 3,26 Systemy sterowania Zdalny sterownik przewodowy FWEC1A / FWEC2A / FWEC3A / FWECSA 128

129 129

130 Akcesoria - Klimakonwektory FWM~D / FWL~D / FWV~D FWS~A / FWR~A / FWZ~A Sieć i systemy sterowania Zdalny sterownik przewodowy (Standardowy) FWEC1A - Zdalny sterownik przewodowy (Zaawansowany) FWEC2A - Zdalny sterownik przewodowy (Zaawansowany Plus) FWEC3A FWEC3A Sterownik split - płyta sterująca mocą FWECSAP FWECSAP Sterownik split - panel sterowania FWECSAC FWECSAC Sterownik elektromechaniczny ECFWMB6 - W zestawie montażowym płyty FWECKA FWECKA Zestaw do montażu na ścianie FWFCKA FWFCKA Zdalny sterownik przewodowy (Tylko chłodzenie) - - Zdalny sterownik przewodowy (Pompa ciepła) - - Sterownik bezprzewodowy (Tylko chłodzenie) - - Sterownik bezprzewodowy (Pompa ciepła) - - Zestaw czujnika temperatury FWTSKA FWTSKA Zestaw czujnika wilgotności względnej FWHSKA FWHSKA Termostat wyłączenia wentylatora YFSTA6 - Interfejs główny/podrzędny EPIMSA6 - Interfejs mocy - - Opcjonalna płytka PCB do podłączenia MOD-bus - - FWM~D / FWL~D / FWV~D FWS~A / FWR~A / FWZ~A Zawory Zestaw 3-drogowego zaworu on/off, 230 V (2-rurowy) E2MV03A6 E2MV06A6 E2MV10A6 E2MV03A6 E2MV10A6 Zestaw 3-drogowego zaworu on/off, 230 V (4-rurowy) E4MV03A6 E4MV06A6 E4MV10A6 E4MV03A6 E4MV10A6 Zestaw 2-drogowego zaworu on/off, 230 V (wymiennik ciepła chłodzenia) E2MV2B07A6 E2MV2B10A6 E2MV2B07A6 E2MV2B10A6 Zestaw 2-drogowego zaworu on/off, 230 V (dodatkowy wymiennik ciepła) E2MV2B07A6 E2MV2B07A6 Uproszczony zestaw 3-drogowego zaworu on/off, 230 V (2-rurowy) E2MVD03A6 E2MVD06A6 E2MVD10A6 E2MVD03A6 E2MVD06A6 E2MVD10A6 Uproszczony zestaw 3-drogowego zaworu on/off, 230 V (4-rurowy) E4MVD03A6 E4MVD06A6 E4MVD10A6 E4MVD03A6 E4MVD06A6 E4MVD10A6 Zestaw 3-drogowego zaworu on/off, 24 V (2-rurowy) E2M2V03A6 E2M2V06A6 E2M2V10A6 E2M2V03A6 E2M2V06A6 E2M2V10A6 Zestaw 3-drogowego zaworu on/off, 24 V (4-rurowy) E4M2V03A6 E4M2V06A6 E4M2V10A6 E4M2V03A6 E4M2V06A6 E4M2V10A6 Zestaw 3-drogowego zaworu proporcjonalnego (2-rurowy) E2MPV03A6 E2MPV06A6 E2MPV10A6 - Zestaw 3-drogowego zaworu proporcjonalnego (4-rurowy) E4MPV03A6 E4MPV06A6 E4MPV10A6 - Zestaw 2-drogowego zaworu on/off, 24 V (wymiennik ciepła chłodzenia) E2M2V207A6 E2M2V210A6 E2M2V207A6 E2M2V210A6 Zestaw 2-drogowego zaworu on/off, 24 V (dodatkowy wymiennik ciepła) E2M2V207A6 E2M2V207A6 Zestaw 2-drogowego zaworu proporcjonalnego (wymiennik ciepła chłodzenia) E2MPV207A6 E2MPV210A6 - Zestaw 2-drogowego zaworu proporcjonalnego (dodatkowy wymiennik ciepła) E2MPV207A6 - Zestaw 3-drogowego zaworu on/off, 230 V (dodatkowy wymiennik ciepła) - - Zestaw 2-drogowego zaworu on/off, 230 V (2-rurowy) - - Zestaw 2-drogowego zaworu on/off, 230 V (4-rurowy) - - FWM~D / FWL~D / FWV~D FWS~A / FWR~A / FWZ~A Panele sterowania Panel dekoracyjny 600x600 (2-rurowy) - - Panel dekoracyjny 900x900 (2-rurowy) - - Panel dekoracyjny 900x900 (4-rurowy) - - W przypadku gam FWF-C i FWG-A, kod panelu dekoracyjnego zawiera także sterownik bezprzewodowy 130

131 Akcesoria - Klimakonwektory FWD~A FWB~B FWP~A FWE~C FWT~C FWC~B FWF~B FWF~C FWG-A Wszystkie wielkości Wszystkie wielkości Wszystkie wielkości Wszystkie wielkości Wszystkie wielkości FWEC1A FWEC1A - FWEC1A MERCA BRC315D BRC315D MERCA BRC51A61 FWEC2A FWEC2A - FWEC2A FWEC3A FWEC3A FWEC3A FWEC3A FWECSAP FWECSAP FWECSAP FWECSAP FWECSAC FWECSAC FWECSAC FWECSAC FWFCKA FWFCKA FWFCKA FWFCKA SRC-HPA - - SRC-HPA WRC-HPC BRC7F532F BRC7F FWTSKA FWTSKA FWTSKA FWTSKA FWHSKA FWHSKA FWHSKA FWHSKA YFSTA6 YFSTA EPIMSA6 EPIMSA6 - EPIMSA EPIB EKFCMBCB EKFCMBCB - - FWD~A FWB~B FWP~A FWE~C FWT~C FWC~B FWF~B FWF~C FWG-A Wszystkie Wszystkie Wszystkie Wszystkie Wszystkie wielkości wielkości wielkości wielkości wielkości ED2MV04A6 ED2MV10A6 ED2MV12A6 ED2MV18A6 - - EK2MV3B10C5 - EKMV3C09B EKMV3C09B MCKCW2T3VN VKFWGA012T3V VKFWGA022T3V ED4MV04A6 ED4MV10A6 2 x ED2MV12A6 2 x ED2MV18A6 - - EK4MV3B10C5-2 x EKMV3C09B 2 x EKMV3C09B - VKFWGA014T3V VKFWGA024T3V - E2MV207A6 E2MV210A E2MV207A6 E2MV210A6 E2MV207A E2MV307A6 E2MV310A6 E2MV307A EK2MV2B10C5 - EKMV2C09B EKMV2C09B EK4MV2B10C5-2 x EKMV2C09B 2 x EKMV2C09B - - FWD~A FWB~B FWP~A FWE~C FWT~C FWC~B FWF~B FWF~C FWG-A Wszystkie wielkości Wszystkie wielkości Wszystkie wielkości Wszystkie wielkości Wszystkie wielkości BYFQ60B DCP600TC BYCQ140C - - DCP900BTA BYCQ140C - - DCP900BFA 131

132 Akcesoria - Klimakonwektory i centrale klimatyzacyjne FWM~D / FWL~D / FWV~D FWS~A / FWR~A / FWZ~A Inne akcesoria Grzałka elektryczna (Standardowy) EEH01A6 EEH02A6 EEH03A6 EEH06A6 EEH10A6 EEH02A6 EEH03A6 EEH06A6 EEH10A6 Grzałka elektryczna (Duża) - - Doprowadzenie świeżego powietrza EFA02A6 EFA03A6 EFA06A6 EFA10A6 EFA02A6 EFA03A6 EFA06A6 EFA10A6 Dodatkowy wymiennik ciepła ESRH02A6 ESRH03A6 ESRH06A6 ESRH10A6 ESRH02A6 ESRH03A6 ESRH06A6 ESRH10A6 Krata wlotu i wylotu powietrza EAIDF02A6 EAIDF03A6 EAIDF06A6 EAIDF10A6 EAIDF02A6 EAIDF03A6 EAIDF06A6 EAIDF10A6 Panel tylny ERPV02A6 ERPV03A6 ERPV06A6 ERPV10A6 ERPV02A6 ERPV03A6 ERPV06A6 ERPV10A6 Nóżki ESFV06A6 ESFV10A6 ESFV06A6 ESFV10A6 Nóżki i kratka ESFVG02A6 ESFVG03A6 ESFVG06A6 ESFVG10A6 ESFVG02A6 ESFVG03A6 ESFVG06A6 ESFVG10A6 Skrzynka nawiewna z okrągłymi połączeniami EPCC02A6 (tylko dla FWM-D) EPCC03A6 EPCC06A6 EPCC10A6 EPCC02A6 EPCC03A6 EPCC06A6 EPCC10A6 (tylko dla FWM-D) (tylko dla FWM-D) (tylko dla FWM-D) (tylko dla FWS-A) (tylko dla FWS-A) (tylko dla FWS-A) (tylko dla FWS-A) Pomocnicza taca skroplin montowana w pionie EDPVB6 EDPVB6 Pomocnicza taca skroplin montowana w poziomie EDPHB6 EDPHB6 Opcje mechaniczne FWC~BT/BF FWF~BT/BF Element zamykający wylot powietrza KDBHQ55C140 KDBH44BA60 Filtr o długiej trwałości użytkowej KAFP551K160 KAFQ441BA60 Zestaw doprowadzenia świeżego powietrza (20% świeżego powietrza) (Typ instalacji bezpośredniej) KDDQ55C140 - Zestaw doprowadzenia świeżego powietrza (instalacja bezpośrednia) - KDDQ44XA60 Przekładka panelu KDBQ44B60 - Opcje sterowania FWF~BT/BF FWC~BT/BF Zdalny czujnik KRCS01-1 KRCS01-4 Zdalne WŁ. / WYŁ. EKROROA - Skrzynka instalacyjna do PCB adaptora KRP1BA101 KRP1H98 Adapter okablowania do urządzeń elektrycznych KRP1BA101 KRP1H98 Opcje sterowania Zdalny sterownik centralny Inteligentny sterownik dotykowy Ujednolicony sterownik włączenia/wyłączenia Skrzynka instalacji elektrycznej z zaciskiem uziemiającym (2 bloki) Skrzynka instalacji elektrycznej z zaciskiem uziemiającym (3 bloki) Skrzynka instalacji elektrycznej Programowany zegar harmonogramów Adapter okablowania dla wyposażenia elektrycznego Adapter okablowania dla wyposażenia elektrycznego FWF~BT/BF - FWC~BT/BF DCS302CA51 DCS601C51C DCS301BA51 KJB212A KJB311A KJB411A DST301BA51 KRP1BA101 KRP1H98 132

133 Akcesoria - Klimakonwektory i centrale klimatyzacyjne FWD~A FWB~B FWP~A FWE~C FWT~C FWC~B FWF~B FWF~C FWG-A Wszystkie wielkości Wszystkie wielkości Wszystkie wielkości Wszystkie wielkości Wszystkie wielkości EDEH04A6 EDEHS06A6 EDEHS10A6 EDEHS12A6 EDEHS18A6 Montaż fabryczny Montaż fabryczny EDEH04A6 EDEHB06A6 EDEHB10A6 EDEHB12A6 EDEHB18A EDMFA04A6 EDMFA06A6 EDMFA10A6 EDMFA12A6 EDMFA18A EAH04A6 EAH07A6 EAH10A6 EAH04A6 EAH07A EDDPV10A6 EDDPV18A EDDPH10A6 EDDPH18A D-AHU Professional Typ konstrukcji SP 65 SP 45 FP 50 FP 25 Profil Aluminium standard standard standard standard Anodowane aluminium opcja opcja opcja opcja Aluminium z izolacją cieplną opcja opcja opcja opcja Anodowane aluminium z izolacją cieplną opcja opcja opcja opcja Narożnik Nylon wzmacniany włóknem szklanym standard standard standard standard Pianka poliuretanowa, gęstość 45 kg/m 3, przewodnictwo cieplne 0,020 W/m*K klasa standard standard standard standard Izolacja panelu odporności ogniowej 1 Wełna mineralna, gęstość 90 kg/m 3, przewodnictwo cieplne 0,037 W/m*K (odniesione opcja opcja opcja opcja do temp. 20 C) klasa odporności ogniowej 0 Galwanizowana blacha stalowa z szarą powłoką Plastisol standard standard standard standard Galwanizowana blacha stalowa z warstwą podkładową opcja opcja opcja opcja Materiał blach zewnętrznych Galwanizowana blacha stalowa opcja opcja opcja opcja Aluminium opcja opcja opcja opcja Stali nierdzewna AISI 304 opcja opcja opcja opcja Galwanizowana blacha stalowa standard standard standard standard Galwanizowana blacha stalowa z warstwą podkładową opcja opcja opcja opcja Materiał blach wew. Galwanizowana blacha stalowa z szarą powłoką Plastisol opcja opcja opcja opcja Aluminium opcja opcja opcja opcja Stali nierdzewna AISI 304 opcja opcja opcja opcja Rama podstawy Aluminium standard (od rozmiaru standard (od rozmiaru standard (od rozmiaru standard (od rozmiaru 1 do rozmiaru 17) 1 do rozmiaru 17) 1 do rozmiaru 17) 1 do rozmiaru 17) Galwanizowana blacha stalowa standard (od rozmiaru standard (od rozmiaru standard (od rozmiaru standard (od rozmiaru 18 do rozmiaru 27) 18 do rozmiaru 27) 18 do rozmiaru 27) 18 do rozmiaru 27) Uchwyt Nylon wzmacniany włóknem szklanym standard standard standard standard Typ ściskany standard standard standard standard Typ Typ z funkcja zawiasów (możliwość zdejmowania drzwi) opcja opcja opcja opcja D-AHU Easy Typ konstrukcji DS 50 DS 25 Profil Aluminium Standard Standard Narożnik Nylon wzmacniany włóknem szklanym Standard Standard Izolacja panelu Pianka poliuretanowa, przewodnictwo cieplne 0,024 W/m*K Standard (gęstość 45 kg/m 3 ) standard (gęstość 47 kg/m 3 ) Materiał blach zewnętrznychgalwanizowana blacha stalowa z warstwą podkładową (RAL 9002) Standard Standard Materiał blach wew. Galwanizowana blacha stalowa Standard Standard Rama podstawy Aluminium Standard Standard Uchwyt Nylon wzmacniany włóknem szklanym Standard Standard Typ Typ ściskany Standard Standard 133

134 134

135 Centrale wentylacyjne Dlaczego centrale wentylacyjne Daikin? 136 Przegląd produktów 140 Oprogramowanie i certyfikacja Eurovent 141 Zasada działania 142 Professional 144 Energy 145 Easy 146 Modular 147 Zastosowania central wentylacyjnych 148 Opcje i akcesoria 149 Najnowsze dane: my.daikin.eu 135

136 STRONY ARGUMENTACJI Centrale wentylacyjne Daikin Dlaczego centrale wentylacyjne Daikin? Maksymalna efektywność energetyczna i jakość powietrza w pomieszczeniach Bogaty wybór funkcji i opcji Dobór wysokiej jakości komponentów Innowacyjna technologia: Unikalne właściwości i zaawansowana technologia zapewniają krótki okres zwrotu Efektywność działania i oszczędność energii Wyróżniająca się niezawodność i sprawność Dostępne różne zastosowania, jak w aplikacjach mieszkaniowych, komercyjnych i przemysłowych - chłodzenie i grzanie na dużą skalę. Łatwa instalacja i uruchomienie dzięki plug and play Korzyści dla instalatorów Proste uruchomienie dzięki wstępnie zaprogramowanemu sterownikowi DDC Krótszy czas instalacji dzięki wewnętrznemu okablowaniu elektrycznemu i przyłączeniowym elektrycznym listwom, które pozwalają uniknąć wiercenia w panelach Licujący montaż elektrycznego panelu sterowania zapobiega niebezpieczeństwu uszkodzenia podczas transportu i instalacji Korzyści dla projektantów Narzędzie szybkiego doboru - oprogramowanie ASTRA, opracowane w firmie Daikin z udoskonalonym interfejsem sterowania umożliwia uzyskanie profesjonalnego raportu w krótkim czasie Nieograniczone możliwości konfiguracji Korzyści dla użytkowników końcowych Efektywne energetycznie sterowniki umożliwiają użytkownikowi określanie wielu ustawień, czego wynikiem jest wspaniała elastyczność eksploatacyjna Bezpieczna obsługa - zintegrowany panel elektryczny dla urządzeń wyższych od 80 cm Niesamowite, niestandardowe możliwości pozwalają zaspokoić specyficzne potrzeby klientów 136

137 Narzędzia marketingowe Obejrzyj na klip wideo klatka po klatce przedstawiający proces budowy centrali wentylacyjnej firmy Daikin Pobierz naszą broszurę na temat central wentylacyjnych na stronie: my.daikin.eu Oprogramowanie ASTRA: dostosowanie central co do 1 cm Kompleksowe rozwiązanie sterowania dla central wentylacyjnych Daikin Elektryczny panel sterowania wraz ze sterownikiem cyfrowym (DDC) Wszystkie czujniki i urządzenia pomiaru ciśnienia zainstalowane wewnątrz Wbudowane czujniki temperatury, wilgotności i CO 2 Wewnętrzne okablowanie elektryczne dla wszystkich komponentów Efektywność energetyczna z równoczesnym skupieniem na maksymalnym komforcie Konstrukcja Plug & play Szybkie złącza niskonapięciowe pomiędzy podzespołami AHU Łatwe uruchomienie i przekazanie do eksploatacji Wstępnie zaprogramowane i przetestowane w fabryce układy sterowania zapewniają poprawność instalacji całego okablowania Obniżone koszty energii i eksploatacji Można zdefiniować wartości zadane dla temperatury na zasilaniu, na powrocie oraz w pomieszczeniu Precyzyjne sterowanie wszystkimi podzespołami centrali wentylacyjnej, takimi jak nawilżacze, rekuperatory, zawory wody, presostaty filtrów i wentylatorów, silniki wentylatorów i falowniki 137

138 Centrale wentylacyjne INTELIGENTNE STEROWANIE PRZEPUSTNICA I WENTYLATOR EC WYMIENNIK OBROTOWY I FILTR 138

139 Centrale wentylacyjne DO ZASTOSOWAŃ KOMERCYJNYCH I PRZEMYSŁOWYCH DOSKONAŁY KLIMAT W POMIESZCZENIACH 139

140 Centrale wentylacyjne Przegląd typoszeregu D-AHU Przepływ powietrza (m 3 /h) * Professional Energy Professional Wstępnie skonfigurowane rozmiary Dostosowanie do indywidualnego klienta Modułowa konstrukcja Energy Wysokiej klasy rozwiązanie dla zoptymalizowanego zużycia energii Wysoka efektywność Szybki zwrot kosztów inwestycji Easy Jednostka o niewielkich wymiarach Wstępnie skonfigurowane rozmiary Modular Wstępnie skonfigurowane rozmiary Koncepcja Plug & Play Technologia wentylatora EC Wysokowydajny obrotowy wymiennik rekuperacyjny Zwarta budowa Easy Modular m 3 /h do m 3 /h 750 m 3 /h do m 3 /h 500 m 3 /h do m 3 /h 500m 3 /h do m 3 /h

141 Centrale wentylacyjne Oprogramowanie ASTRA Pro ASTRA jest rozbudowanym oprogramowaniem opracowanym przez firmę Daikin z myślą o szybkiej i kompleksowej obsłudze klienta, pomagającym w dokonaniu prawidłowych doborów technicznych oraz w ocenie ich ekonomiczności. Jest to kompletne narzędzie, za pomocą którego można skonfigurować produkt dowolnego typu, spełniający nawet najbardziej trudne wymagania projektowe. W rezultacie otrzymujemy wszechstronną ofertę zoptymalizowaną ekonomicznie zawierającą wszystkie dane techniczne i rysunki, wykres psychometryczny z danymi obróbki powietrza oraz krzywe charakterystyk pracy wentylatorów. Nie jest to jednak jedyne oprogramowanie oferowane przez firmę DAIKIN. MECCANO to kolejny rozbudowany pakiet oprogramowania, opracowany i przeznaczony do szybkiego przekształcania oferty w zamówienie wykonawcze. Rysunki techniczne, które mają być przesłane klientowi do zatwierdzenia, rysunki wykonawcze dla działu produkcji, wykaz materiałów, generowanie kodów dla każdej używanej części składowej, to tylko niektóre z wielu funkcji tego narzędzia. Integracja ASTRA-MECCANO umożliwia pełną automatyzację zarządzania procesem poprzez skrócenie czasu przygotowania oferty i dostaw oraz poprawę obsługi naszych klientów. ASTRA Xpress Szybki dobór centrali wentylacyjnej pozwala zaoszczędzić cenny czas, drastycznie skracając czas doboru dzięki nowemu interfejsowi oprogramowania. Bardzo konkurencyjne rozwiązanie dostępne w ramach Wizard dzięki wstępnie zdefiniowanym parametrom. Wysoka jakość doboru dzięki dużej liczbie wstępnie zaprojektowanych jednostek wbudowanych w oprogramowanie. 4 etapy konfiguracji centrali wentylacyjnej w zaledwie 2 minuty 1 Wybór konfiguracji 2 Dobór wymienników 3 Dobór komponentów 4 Warunki projektowe ----> Wydruk raportu Certyfikacja Eurovent Daikin Applied Europe S.p.A. jest uczestnikiem programu Eurovent Certified Performance dla central wentylacyjnych. Sprawdź ważność certyfikatu na stronie internetowej: lub Wynik sp65 Klasyfikacja Eurovent według EN1886 D1 Klasa wytrzymałości obudowy Maksymalne odkształcenie względne mm x m -1 D1 4,00 D2 10,00 D3 PRZEKRACZAJĄCE 10 L1 Klasa szczelności obudowy -400 Pa Maks. wskaźnik wypływu (f 400 ) l x s -1 x m -2 L1 0,15 L2 0,44 L3 1,32 L1 Klasa szczelności obudowy Maks. wskaźnik wypływu (f 700 ) l x s -1 x m -2 L1 0,22 L2 0,63 L3 1,90 F9 Klasa szczelności zamontowania filtra Maks. wskaźnik wypływu bocznika filtra k wyrażony w % objętościowego natężenia przepływu F9 0,50 F8 1 F7 2 F6 4 G1 DO F5 6 T2 Współczynnik przenikania ciepła (U) W/m 2 x K T1 U <= 0,5 T2 0,5 < U <= 1 T3 1 < U <= 1,4 T4 1,4 < U <= 2 T5 Brak wymagań TB2 Współczynnik mostków cieplnych (kb) W x m -2 x K-1 TB1 0,75 < K b <= 1 TB2 0,6 < K b <= 0,75 TB3 0,45 < K b <= 0,6 TB4 0,3 < K b <= 0,45 TB5 Brak wymagań 141

142 Centrale wentylacyjne Zasada działania Typowe konfiguracje central wentylacyjnych Daikin oferują bogaty wybór funkcji. Nasze systemy dysponują licznymi opcjami umożliwiającymi ich dostosowanie z wykorzystaniem bogatego asortymentu i dodatkowych funkcji Nawiew 1 Sekcja obejmująca przepustnice i fabrycznie montowane siłowniki 2 Filtr workowy z fabrycznie zamontowanym presostatem różnicy ciśnień i drzwiami na zawiasach Powietrze wywiewane 3 Układ odzysku ciepła (krzyżowy albo obrotowy wymiennik ciepła) 4 Komora mieszania z przepustnicami i fabrycznie zamontowane siłowniki 5 Wymiennik DX z funkcją odzysku ciepła z czynnikiem R-410A z galwanizowaną tacą skroplin i odkraplaczem Świeże powietrze 6 Wentylator powietrza nawiewanego (z drzwiami na zawiasach, wziernikiem zainstalowanym i okablowanym oświetleniem oraz przełącznikiem WŁ./ WYŁ.) Wentylatory Wentylator o łopatkach pochylonych do przodu Wentylator o łopatkach pochylonych do tyłu Wentylator o przekroju płata skrzydła z łopatkami BC Wentylator z napędem bezpośrednim Wentylator EC z napędem bezpośrednim Wymienniki ciepła Nagrzewnice wodne Nagrzewnice parowe Wymiennik bezpośredniego odparowania Nagrzewnice przegrzanej wody Nagrzewnice elektryczne Nawilżacze Powierzchniowy nawilżacz wyparny - stałe odparowanie wody Powierzchniowy nawilżacz wyparny z pompką recyrkulacyjną Płuczka wodna powietrza - stałe odparowanie wody Płuczka wodna powietrza z pompką recyrkulacyjną Nawilżacz parowy z bezpośrednim wytwarzaniem pary Nawilżacz parowy z lokalnym dystrybutorem Nawilżacz z dyszami wodnymi 142

143 Centrale wentylacyjne System sterowania oparty na rozwiązaniu typu plug and play Precyzyjna kontrola temperatury Sterowanie układem schładzanej wody i systemem chłodzenia DX Free cooling Automatyczna kontrola CO 2 Unikalna konstrukcja profili Brak mostków termicznych dla całej centrali wentylacyjnej Gładkie powierzchnie wewnętrzne poprawiają IAQ (Indoor Air Quality = jakość powietrza wewnętrznego) Tradycyjny projekt Projekt Daikin 8 7 Wywiew Powietrze powrotne 7 Filtr workowy z fabrycznie zamontowanym presostatem różnicy ciśnień i drzwiami na zawiasach 8 Wentylator powietrza nawiewanego (z drzwiami na zawiasach, wziernikiem zainstalowanym i okablowanym oświetleniem oraz przełącznikiem WŁ./WYŁ.) Powietrze nawiewane 9 Komora mieszania z przepustnicami i fabrycznie zamontowane siłowniki 10 Układ odzysku ciepła (krzyżowy albo obrotowy wymiennik ciepła) 11 Sekcja obejmująca przepustnice i fabrycznie montowane siłowniki 5 6 Odzysk ciepła Wymiennik rotacyjny, odzysk ciepła jawnego lub utajonego Krzyżowy wymiennik ciepła (opcjonalny by-pass) Wymienniki glikolowe Inne sekcje Sekcja tłumika Sekcja komory mieszającej z przepustnicami sterowanymi siłownikami bądź ręcznie Pusta sekcja Filtry Syntetyczny filtr harmonijkowy Filtr płaski z siatką aluminiową Sztywny filtr workowy Miękki filtr workowy Wysokosprawny filtr Filtr absorpcyjny węglowy Filtr odwaniający węglowy Wyposażenie dodatkowe Funkcje sterowania Zabezpieczenie przed zamarzaniem Manometry Osłona napędu Daszek 143

144 Professional Elastyczne rozwiązanie do specjalnych zastosowań Elastyczna konstrukcja Centrale wentylacyjne Professional Daikin są dostępne w 27 wstępnie zdefiniowanych konfiguracji, zoptymalizowane pod kątem opłacalnego doboru i standaryzacji produkcji. Zakres przepływu powietrza od 500 m³/h do m³/h Urządzenia są wytwarzane jako modułowe w celu ułatwienia transportu i montażu na miejscu instalacji. Elastyczne wymiarowanie Rozmiar Przepływ powietrza (m 3 /h) Wysokość - mm Szerokość - mm Rozmiar Przepływ powietrza (m 3 /h) Wysokość - mm Szerokość - mm Szerokość i wysokość w odstępach co 1 cm Brak dodatkowych kosztów wynikających z niestandardowej wielkości jednostki Bez wydłużenia czasu realizacji zamówienia Przykład Przepływ powietrza (m 3 /h) Wielkość jednostki Wysokość (mm) Szerokość (mm) Prędkość powietrza (m/s) STD , x ,46 Automatyka plug and play : większa kontrola, większa elastyczność System sterowania plug and play oferuje precyzyjniejszą kontrolę niż kiedykolwiek przedtem, umożliwiając użytkownikowi określanie wielu ustawień, czego wynikiem jest wspaniała elastyczność eksploatacyjna. Fabrycznie montowany elektryczny panel sterowania, wraz ze sterownikiem cyfrowym (DDC), jest połączony z wbudowanymi czujnikami temperatury, wilgotności i CO 2 w celu zarządzania takimi elementami, jak nawilżacze, rekuperatory obrotowe, zawory wody, presostaty różnicy ciśnienia dla filtrów i wentylatorów, silniki wentylatorów i inwertery. Wszystkie te elementy są fabrycznie zamontowane i okablowane, a poszczególne moduły centrali wentylacyjnej AHU są połączone przy użyciu szybkich złączy. System sterowania AHU może zarządzać chłodnicami i nagrzewnicami wodnymi, chłodnicami i nagrzewnicami freonowymi (DX w połączeniu z ERQ/VRV), z jednym lub wieloma (do czterech obiegów na wymiennik DX) niezależnymi obiegami. 144

145 Energy Wysokiej klasy rozwiązanie zapewniające najwyższą efektywność energetyczną Wysokoefektywny odzysk ciepła Serię D-AHU Energy wyposażono w wysokoefektywny system odzysku ciepła, maksymalnie 90%. Dostępne są różne modele w ramach systemu odzysku ciepła, obrotowym wymiennikiem odzysku ciepła i wilgoci. Zwrot kosztów inwestycji Jedynie centrala wentylacyjna Daikin-AHU gwarantuje zapewnienie odpowiednich warunków środowiskowych i utrzymanie wymaganej jakości powietrza. Oszczędności jakie generują nasze zaawansowane konstrukcje stanowią gwarancję szybkiego zwrotu poczynionej inwestycji względem innych, konwencjonalnych rozwiązań. Zmniejszenie zużycia energii redukuje opłaty za prąd. W ciągu minimum 15-letniego przewidywanego cyklu eksploatacji osiągamy duże oszczędności eksploatacyjne. Ma to szczególne znaczenie w czasach stale rosnących cen energii elektrycznej. Nasze urządzenia serii D-AHU Energy zostały tak zaprojektowane, aby zapewniać wyjątkową sprawność, obniżając w ten sposób ilość zużywanej energii i co za tym idzie zmniejszając kwoty rachunków za energię. Wziąwszy pod uwagę spodziewany 15-letni okres trwałości sprzętu, wynikiem tego będą nadzwyczajne oszczędności, zwłaszcza w okresie ciągle wzrastających cen energii. Silnik o najwyższej sprawności W urządzeniach serii Energy dostępne są silniki o najwyższej sprawności, według EU REG nr 640/2009, zapewniające dodatkowe obniżenie zużycia energii elektrycznej. Wentylator o wysokiej sprawności Dostępne są wentylatory o podwójnej szerokości, z podwójnym wlotem oraz wentylatory o łopatkach odchylonych w kierunku przeciwnym do kierunku obracania o sprawności aż do 85%, a także wyposażone we wzmocnione łożyska dla przedłużenia okresu trwałości. Moc właściwa wentylatora (SFP) jest miarą używaną do oceny ilości energii zużywanej przez centralę wentylacyjną (AHU). Innymi słowy, im niższa wartość SFP, tym niższe zużycie energii całej centrali wentylacyjnej. Dzięki dużej sprawności podzespołów, seria Energy oferuje wysoką efektywność energetyczną. Automatyka plug and play Firma Daikin opracowała system efektywnego sterowania do zarządzania wszystkimi elementami składowymi w układzie niezależnym albo poprzez zewnętrzny system nadzoru. Pakiet sterowania obejmuje panel sterowania, zaawansowany układ mikroprocesorowy, czujniki temperatury, wilgotności i jakości powietrza. 145

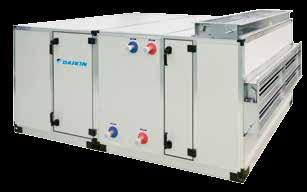

146 Easy Szybkie rozwiązanie na sterowanie klimatem Zakres rozmiarów obejmuje przepływy powietrza od 500 m 3 /h aż do m 3 /h*, z możliwością wyboru najbardziej odpowiedniej prędkości powietrza, w zależności od wymaganych procesów obróbki. Piętnaście wstępnie zdefiniowanych konfiguracji zoptymalizowanych tak, aby uzyskać najlepszy kompromis między konkurencyjnością a standaryzacją produkcji. Szybka i łatwa instalacja Stworzone na potrzeby instalacji, gdzie najbardziej istotne stają się ograniczenia wielkości centrali (wys. x szer.). Seria Easy central wentylacyjnych daje możliwość dopasowania wymiarów jednostki w odstępach średnio co 1 cm. Rozmiar Przepływ powietrza (m 3 /h) Wysokość (mm) Szerokość (mm) STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD Przykład Przepływ powietrza (m 3 /h) Wielkość jednostki Wysokość (mm) Szerokość (mm) Prędkość powietrza (m/s) STD , x ,48 Nieograniczona liczba rozmiarów Elastyczne wymiarowanie w celu optymalizacji central wentylacyjnych Szerokość i wysokość w odstępach co 1 cm Brak dodatkowych kosztów wynikających z niestandardowej wielkości jednostki Bez wydłużenia czasu realizacji zamówienia *Graniczne przepływy powietrza 500 m 3 /h i m 3 /h zostały obliczone dla wielkości niestandardowych (maksymalne wymiary x 2.150) i uwzględniając prędkości powietrza przez wymiennik 2,5 m/s. D-AHU Easy 1-8 D-AHU Easy 9-15 Rozmiar Rozmiar Szybkość 2,0 m/s Szybkość 2,5 m/s (m 3 /h) ) Szybkość 3,0 m/s 0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7, Szybkość 2,0 m/s Szybkość 2,5 m/s (m 3 /h) Szybkość 3,0 m/s Przepływ powietrza (m³/h x 1.000) Przepływ powietrza (m³/h x 1.000) 146

147 Centrale wentylacyjne Modular Wysokiej klasy rozwiązanie z odzyskiem ciepła Efektywność energetyczna i jakość powietrza w pomieszczeniach Wstępnie zdefiniowane rozmiary Silnik o wydajności Premium IE4 Energooszczędny rotacyjny wymiennik ciepła Zwarta budowa Zaawansowane funkcje sterowania Łatwa instalacja Jakość powietrza w pomieszczeniach zgodnie z wytycznymi odnośnie higieny VDI 6022 Limity operacyjne od temperatury otoczenia -25 C, -40 C z grzałkami elektrycznymi do +46 C Możliwość połączenia VRV IV i ERQ Wersje wewnętrzne i zewnętrzne Funkcja free cooling Praca ekonomiczna i tryb pracy w nocy Monitorowanie i sterowanie za pośrednictwem Daikin ITM Wentylatory EC Sterownik przepływu powietrza lub ciśnienia (zmienna ilość powietrza - stała ilość powietrza) Nominalny przepływ powietrza zaprogramowany fabrycznie Cicha praca Prosta i szybka instalacja Konstrukcja Plug & Play serii Modular jest nie tylko dogodną funkcją dla instalatorów. Zapewnia oszczędności, ponieważ nie ma potrzeby wykonywania kosztownych regulacji przed uruchomieniem jednostki. Plug & Play ułatwia pracę, jest ona bezpieczniejsza i bardziej ekonomiczna. ADT-F/B Przepływ powietrza m 3 /h Efektywność temp. zimą % 81,3 81,1 81,2 81,6 80,7 81,2 82,7 81,8 81,5 81,9 Spręż dyspozycyjny Nom. Pa Prąd Nom. A 2,66 3,90 6,30 2,98 4,00 4,74 4,76 6,34 8,72 10,2 Pobór mocy Nom. kw 0,62 0,89 1,50 1,98 2,68 2,96 3,30 4,28 5,48 7,04 SFPv kw/m 3 /s 1,87 1,89 1,99 1,74 1,75 1,75 1,70 1,69 1,72 1,69 Zasilanie elektryczne Liczba faz faza N 3+N 3+N 3+N 3+N 3+N 3+N Częstotliwość Hz Napięcie V Wymiary Długość mm Głębokość mm Wysokość całkowita mm Ciężar kg Poziom głośności Lp db(a)* * Poziom ciśnienia akustycznego generowany z jednostki w odległości 1 metra i zgodnie z ISO 3744 (kanałowy wylot zasilania) 147

148 Centrale wentylacyjne Zastosowania central wentylacyjnych Pakiet świeżego powietrza firmy Daikin Pakiet świeżego powietrza Daikin to kompleksowe rozwiązanie, które obejmuje wszystkie elementy sterowania urządzenia (zawór rozprężny, moduł sterowania i sterownik AHU) oraz czujniki zamontowane i skonfigurowane fabrycznie. To unikalne rozwiązanie pozwala na połączenie plug and play serii central wentylacyjnych do agregatów skraplających ERQ i VRV Daikin. Wysoka sprawność Pompy ciepła Daikin zyskały swą renomę dzięki wysokiej wydajności energetycznej. Zintegrowanie centrali wentylacyjnej z systemem odzysku ciepła stanowi jeszcze bardziej efektywne rozwiązanie, tam gdzie mamy do czynienia z chłodzeniem, ale temperatura powietrza zewnętrznego jest zbyt niska, aby wprowadzić je do pomieszczenia w niezmienionym stanie. W takim przypadku ciepło z biur jest wykorzystywane do podgrzewania doprowadzanego zimnego powietrza. Wysoki poziom komfortu Jednostki ERQ i VRV firmy Daikin szybko reagują na wahania temperatury powietrza zasilającego, w wyniku czego utrzymywana jest stała temperatura powietrza wewnętrznego i związany z tym wysoki poziom komfortu dla użytkownika. Najwyższy poziom oferuje seria VRV, która zapewnia jeszcze większą stabilność komfortu, oferując ciągłe ogrzewanie, nawet podczas odszraniania jednostki zewnętrznej. Jednostka skraplająca VRV IV lub ERQ Fabrycznie założony i zlutowany pakiet świeżego powietrza Zawór rozprężny (EKEXV) Interfejs elektroniczny (EKEQ) Więcej informacji na temat połączenia jednostek DX VRV lub ERQ znajduje się w rozdziale Wentylacja i kurtyny powietrzne Biddle w tym katalogu 148

149 D-AHU Professional Typ konstrukcji SP 65 SP 45 FP 50 FP 25 Profil Aluminium standard standard standard standard Anodowane aluminium opcja opcja opcja opcja Aluminium z izolacją cieplną opcja opcja opcja opcja Anodowane aluminium z izolacją cieplną opcja opcja opcja opcja Narożnik Nylon wzmacniany włóknem szklanym standard standard standard standard Izolacja panelu Materiał blach zewnętrznych Materiał blach wewnętrznych Rama podstawy Pianka poliuretanowa, gęstość 45 kg/m 3, przewodnictwo cieplne 0,020 W/m*K klasa odporności ogniowej 1 standard standard standard standard Wełna mineralna, gęstość 90 kg/m 3, przewodnictwo cieplne 0,037 W/m*K (odniesione do temp. 20 C) klasa odporności ogniowej 0 opcja opcja opcja opcja Galwanizowana blacha stalowa z szarą powłoką Plastisol standard standard standard standard Galwanizowana blacha stalowa z warstwą podkładową opcja opcja opcja opcja Galwanizowana blacha stalowa opcja opcja opcja opcja Aluminium opcja opcja opcja opcja Stali nierdzewna AISI 304 opcja opcja opcja opcja Galwanizowana blacha stalowa standard standard standard standard Galwanizowana blacha stalowa z warstwą podkładową opcja opcja opcja opcja Galwanizowana blacha stalowa z szarą powłoką Plastisol opcja opcja opcja opcja Aluminium opcja opcja opcja opcja Stali nierdzewna AISI 304 opcja opcja opcja opcja Aluminium standard (od rozmiaru 1 standard (od rozmiaru 1 standard (od rozmiaru 1 standard (od rozmiaru 1 do rozmiaru 17) do rozmiaru 17) do rozmiaru 17) do rozmiaru 17) Galwanizowana blacha stalowa standard (od rozmiaru 18 standard (od rozmiaru 18 standard (od rozmiaru 18 standard (od rozmiaru 18 do rozmiaru 27) do rozmiaru 27) do rozmiaru 27) do rozmiaru 27) Uchwyt Nylon wzmacniany włóknem szklanym standard standard standard standard Typ ściskany standard standard standard standard Typ Typ z funkcja zawiasów (możliwość zdejmowania drzwi) opcja opcja opcja opcja D-AHU Easy Typ konstrukcji DS 50 DS 25 Profil Aluminium Standard Standard Narożnik Nylon wzmacniany włóknem szklanym Standard Standard Izolacja panelu Pianka poliuretanowa, przewodnictwo cieplne 0,024 W/m*K Standard (gęstość 45 kg/m 3 ) Standard (gęstość 47 kg/m 3 ) Materiał blach zewnętrznych Galwanizowana blacha stalowa z warstwą podkładową (RAL 9002) Standard Standard Materiał blach wewnętrznych Galwanizowana blacha stalowa Standard Standard Rama podstawy Aluminium Standard Standard Uchwyt Nylon wzmacniany włóknem szklanym Standard Standard Typ Typ ściskany Standard Standard 149

150 150

151 Systemy sterowania Systemy sterowania Mini system zarządzania budynkiem Interfejsy z protokołem standardowym 154 Interfejs Modbus 155 Interfejs BACnet 156 Interfejs LonWorks 157 Zdalny monitoring i konserwacja 158 Najnowsze dane: my.daikin.eu 151

152 Mini system zarządzania budynkiem DCM601A51 Mini BMS z pełną integracją w ramach wszystkich filarów produktowych Mini BMS (system zarządzania budynkiem) w konkurencyjnej cenie Integracja produktów Daikin z różnych filarów Integracja urządzeń innych firm Przegląd systemu Dostęp do Internetu CLOUD Internet Extranet LAN 3G Integracja urządzeń innych firm Pełne kontrola produktów Daikin HVAC-R DCM601A51 Linia adaptera ITM plus Maks. 7 adapterów Alarm ppoż. Linia Di/Pi Maksymalnie 200 m DCM601A52 Di/Pi port Miernik energii w kwh Bezpośrednie połączenie plug and play! Split Protokół BACnet/IP Obiekty analogowe/cyfrowe/impulsowe Oświetlenie Wentylator Moduł We/Wy Interfejs WAGO jednostki wewnętrzne, kurtyna powietrzna, hydroboks, centrale wentylacyjne Klimakonwektory Agregaty chłodnicze i AHU Chłodnictwo Pompa Czujnik Moduł We/Wy Obiekty wielopozycyjne Winda Centrala klimatyzacyjna Alarm 152

153 Mini system zarządzania budynkiem Łatwość obsługi ūū Intuicyjny interfejs użytkownika ūū Widok rozkładu pomieszczeń i bezpośredni dostęp do głównych funkcji jednostki wewnętrznej ūū Wszystkie funkcje są dostępne poprzez ekran dotykowy lub interfejs internetowy Inteligentne zarządzanie energią ūū Monitorowanie zgodności zużycia energii z planem ūū Wykrywanie źródeł strat energii ūū Rozbudowane harmonogramy gwarantują poprawne działanie w ciągu całego roku ūū Oszczędzanie energii poprzez blokowanie działania układu klimatyzacji razem z innym wyposażeniem, np. z układem ogrzewania Elastyczność ūū Integracja produktów Daikin z różnych filarów (grzanie, klimatyzacja, systemy wodne, chłodnictwo, centrale wentylacyjne) ūū Protokół BACnet dla integracji produktów innych firm ūū Układy We./Wy. do integracji takiego wyposażenia, jak oświetlenie, pompy na modułach WAGO ūū Modularna budowa pozwala na stosowanie w małych i dużych budynkach ūū Kontrola do 512 grup jednostek wewnętrznych za pośrednictwem jednego ITM i połączenie kilku ITM za pośrednictwem interfejsu online Lighting Rozwiązania typu plug & play Split Klimakonwektory Agregaty chłodnicze i AHU Chłodnictwo Protokół BACnet/IP WAGO I/O Oświetlenie Pompa Wentylator Czujnik Oświetlenie Sensor Pompa Centrala klimatyzacyjna Wentylator Winda Czujnik Alarm Łatwość serwisowania i uruchamiania ūū Zdalne sprawdzanie szczelności instalacji czynnika chłodniczego, bez konieczności wizyty na obiekcie ūū Uproszczone rozwiązywanie problemów ūū Dzięki narzędziom służącym do wstępnego uruchomienia można zaoszczędzić czas procesu uruchamiania ūū Automatyczne adresowanie jednostek wewnętrznych Elastyczność w zakresie wielkości Od 64 do 512 grup Przegląd funkcji Języki ūū angielski ūū francuski ūū niemiecki ūū włoski ūū hiszpański ūū holenderski ūū portugalski Układ systemu ūū Można sterować maksymalnie 512 grupami jednostek (ITM plus Integrator + 7 ipu (wraz z adapterem itm)) ūū Ethernet TCP/IP Zarządzanie ūū Dostęp do Internetu ūū Proporcjonalny podział mocy (opcja) ūū Historia pracy (awarie itd.) ūū Inteligentne zarządzanie energią - monitorowanie zgodności zużycia energii z planem - wykrywanie źródeł strat energii ūū Funkcja obniżenia parametrów ūū Funkcja temperatury komfortu Sterowanie ūū Sterowanie indywidualne (512 grup) ūū Ustawianie harmonogramów (harmonogram tygodniowy, kalendarz roczny, harmonogram sezonowy) ūū Programy zależne ūū Ograniczenie nastaw ūū Ograniczenie temperatury Interfejs WAGO ūū Modularna integracja sprzętu innych firm - łącznik WAGO (interfejs pomiędzy urządzeniami WAGO i Modbus) - Moduł Di - Moduł Do - Moduł Ai - Moduł Ao - Moduł termistorowy - Moduł Pi Możliwość przyłączenia do - DX Split, Sky Air, VRV - Agregaty chłodnicze (za pośrednictwem sterownika POL638.70) - Centrale wentylacyjne Daikin - Klimakonwektory - Daikin Altherma typ Flex - Wodne moduły grzewcze, niskoi wysokotemperaturowe - Kurtyny powietrzne Biddle - WAGO I/O - Protokół BACnet/IP 153

154 Interfejsy z protokołem standardowym Interfejs Modbus DIII-net EKMBDXA Zintegrowany system sterowania umożliwiający swobodne połączenie między systemami Split, Sky Air, VRV i małymi agregatami wody lodowej ze sterowaniem inwerterowym i systemami BMS ūū Komunikacja za pośrednictwem protokołu Modbus RS485 ūū Szczegółowe monitorowanie i sterowanie VRV total solution ūū Prosta i szybka instalacja za pośrednictwem protokołu DIII-net ūū Ponieważ używany jest protokół Daikin DIII-net, dla grupy systemów Daikin (do 10 systemów jednostek zewnętrznych) potrzebny jest tylko jeden interfejs modbus Sieć VRV DIII- NET EKMBDXA Jednostka zewnętrzna VRV *za pośrednictwem modułu EKEQ Kurtyna powietrzna Biddle HRV do jednego interfejsu można przyłączyć maksymalnie 64 jednostki Sieć Sky Air* Sieć Split* KRP928BB2S Sieć małych agregatów wody lodowej ze sterowaniem inwerterowym Sieć sterowania budynkiem Alarm ppoż. Zabezpieczenia Zasilanie Oświetlenie Pompa Winda * Może być potrzebny dodatkowy sterownik centralny. Dodatkowe informacje można uzyskać u lokalnego dealera. EKMBDXA7V1 Maks. liczba możliwych do podłączenia jedn. wewnętrznych 64 Maks. liczba możliwych do podłączenia jedn. zewnętrznych 10 Komunikacja DIII-NET - Uwaga DIII-NET (F1F2) Protokół - Uwaga 2-przewodowy; szybkość komunikacji: bitów/sek. lub bitów/sek. Protokół - Typ RS485 (modbus) Protokół - Maks. długość przewodów m 500 Wymiary Wys. x Szer. x Głęb. mm 124x379x87 Ciężar kg 2,1 Temperatura otoczenia - działanie Maks. C 60 Min. C 0 Instalacja Montaż w pomieszczeniu Zasilanie Częstotliwość Hz 50 Napięcie V

155 Interfejsy z protokołem standardowym Interfejs Modbus Integracja agregatów wody lodowej, klimakonwektorów oraz central wentylacyjnych w systemach BMS z wykorzystaniem protokołu Modbus Karta szeregowa RS485/Modbus Szeregowy panel sekwencyjny EKAC200J EKDSSP-S EKCM200J EKCM200J EKCM200J D-AHU Climatix MODBUS EKCM200J (1) FWM-D/FWS-A FWL-D/FWR-A FWV-D/FWZ-A MicroTech III MicroTech III MicroTech III FWEC2A (2) / FWEC3A (3) EKFCMBCB7 FWC-BT/BF FWF-BT/BF Sieć sterowania budynkiem Alarm ppoż. Zabezpieczenia Zasilanie Oświetlenie Pompa Winda (1) Moduł komunikacyjny jest zintegrowany w sterowniku (2) Połączenie z FWV-D, FWL-D i FWV-D (3) Połączenie z FWV-D, FWL-D, FWM-D oraz z FWZ-A, FWR-A, FWS-A Integracja jednostek chłodniczych w systemach BMS z wykorzystaniem protokołu Modbus DIII net Interfejs komunikacyjny Modbus Daikin BRR9A1V1 System monitorowania Urządzenia innych firm Jednostki wewnętrzne i kurtyny powietrzne Biddle Daikin Conveni-pack ZEAS Multi-ZEAS Moduł niskotemperaturowy Moduł niskotemperaturowy * Prosimy zapoznać się z częścią niniejszego katalogu, omawiającą urządzenia Conveni-pack, aby uzyskać informacje o możliwych do przyłączenia jednostkach wewnętrznych i kurtynach powietrznych Biddle 155

156 Interfejs BACnet DMS502A51 / EKACBACMSTP / EKCMBACIP / EKCMBACMSTP Interfejsy z protokołem standardowym Zintegrowany system umożliwiający swobodne połączenie między systemami VRV, systemami wodnymi, centralami wentylacyjnymi i systemami BMS BMS ūū Interfejs podłączenia z systemem BMS ūū Komunikacja przez protokół BACnet (połączenie przez Ethernet) ūū Nieograniczone rozmiary powierzchni ūū Szybka i łatwa instalacja ūū Dane PPD są dostępne w systemie BMS (tylko dla VRV) DIII- NET Sieć VRV BACNET/ETHERNET HRV DMS502A51 Sterowanie lokalne Jednostka zewnętrzna VRV do jednego interfejsu można przyłączyć maksymalnie 256 jednostek Pilot Karta szeregowa BACnet MSTP Sieć systemów wodnych EKACBACMSTP Szeregowy panel sekwencyjny EKDSSP-S EKCM200J EKCM200J EKCM200J Sieć centrali wentylacyjnej EKCMBACIP EKCMBACMSTP Alarm ppoż. Zabezpieczenia Zasilanie Sieć sterowania budynkiem Pompa Oświetlenie Winda 156

157 Interfejsy z protokołem standardowym Interfejs LonWorks DMS504B51 / EKACLONP Otwarta integracja sieciowa funkcji monitorowania i sterowania VRV i systemów wodnych w sieciach LonWorks LON BMS ūū Interfejs do połączenia z sieciami LonWorks ūū Komunikacja poprzez protokół Lon (skrętka) ūū Nieograniczone rozmiary instalacji ūū Szybka i łatwa instalacja ETHERNET (TCP/IP) adapter LonTalk HRV dms504b51 Sterowanie lokalne Sieć VRV DIII- NET Jednostka zewnętrzna VRV do jednego interfejsu można przyłączyć maksymalnie 64 jednostki Pilot Karta szeregowa LON FTT 10 Sieć systemów wodnych adapter LonTalk EKACLONP Szeregowy panel sekwencyjny EKDSSP-S EKCM200J EKCM200J EKCM200J adapter LonTalk LonPoint LonPoint Sieć sterowania budynkiem Zabezpieczenia System alarmu przeciwpoż. 157

158 Co to jest I-Net? Usługa oparta na naszej technologii globalnego zdalnego monitorowania, która zapewnia bezproblemowe działanie systemu oraz pracę z najwyższą efektywnością. CLOUD I-Net monitorowanie i analiza wydajności 24/7 Co oferuje I-Net Usługi I-Net Gwarancja optymalnego działania przez cały okres użytkowania systemu klimatyzacji oznacza pracę systemu w efektywny pod względem energetycznym sposób oraz zmniejszenie ilości nieoczekiwanych awarii i kosztów do absolutnego minimum. I-Net pomaga poprawić efektywność zarządzania budynkiem. I-Net to stałe połączenie z Daikin, to opierający się na Internecie łącznik między użytkownikiem, systemem klimatyzacji a Centrum zdalnego monitoringu Daikin. Dzięki temu połączeniu użytkownik ma możliwość monitorowania zużycia energii, a technicy serwisowi Daikin mogą monitorować status całego systemu w sposób ciągły i przez cały rok. Dzięki przewidywaniu awarii oraz ofercie porady technicznej na podstawie analizy danych, użytkownik może zmaksymalizować czas sprawności urządzeń oraz kontrolować koszty energii bez kompromisów na rzecz poziomów komfortu. W ten sposób i-net zapobiega ryzyku pojawienia się problemów, przedłuża trwałość systemu i jednocześnie zapewnia niższe rachunki za energię elektryczną. i-net oferuje 2 główne usługi: chmurę VRV oraz monitorowanie i analizę parametrów pracy I-Net. Chmura VRV Chmura VRV pozwala przejąc kontrolę nad zarządzaniem energią. Proste w obsłudze narzędzia trendów danych energetycznych i analityczne zapewniają kontrolę oraz pokazują możliwości związane ze zmniejszeniem emisji CO 2 oraz zapewniają oszczędności energii na poziomie 15%. Oszczędzanie rozpoczyna się od pomiarów. Popraw stabilność swojej firmy! Monitorowanie i analiza wydajności I-Net Skoncentruj się na podstawowej działalności i przekaż system HVAC firmie Daikin. Daikin I-Net w sposób ciągły łączy się z Daikin. Powiadamia o alarmach oraz przekazuje wczesne ostrzeżenia związane z odchyleniami w działaniu systemu, a to pozwala zmaksymalizować czas sprawności oraz zapewnia komfort osobom znajdującym się w budynku. Dostawcy usługi mają dostęp przez Internet do danych operacyjnych, dzięki czemu są przygotowani do pracy zaraz po pojawieniu się na miejscu. Specjaliści korzystają z analiz tendencji. To wszystko powoduje, że system pracuje z optymalną efektywnością i zwiększa jego niezawodność. 158

159 Serwer danych Nadzór i analiza wydajności Internet 24/7 Analiza prognostyczna Rejestracja trendu danych Informacje do: klientów firmy serwisowej CLOUD Sterownik Monitorowanie zarządzania energią Połączenie z I-Net za pośrednictwem ITM, PCASO itd. Chmura VRV Daikin Pomaga w zarządzaniu energią za pośrednictwem technologii Daikin. Inteligentne narzędzie do wizualizacji zużycia energii pomaga w zarządzaniu nią Monitoring online 24/7 przez klienta z dowolnej lokalizacji Łatwa w obsłudze wizualizacja zarządzania energią VRV (kwh) Pomoc w analizowaniu strat energii Monitorowanie wielu lokalizacji Monitorowanie parametrów pracy Unikalna usługa I-Net Daikin zapobiega nieoczekiwanemu wyłączeniu systemu oraz pozwala uniknąć awaryjnych napraw. Szybka reakcja, lepsze przygotowanie W razie wystąpienia alarmu, dostawca usługi jest natychmiast powiadamiany, odbiera wszystkie istotne informacje Wczesne wykrywanie usterki (prognozy): dane operacyjne są sprawdzane w trybie 24/7 przez algorytmy prognostyczne I-Net, co pozwala na wczesne podjęcie niezbędnych działań i uniknięcie nieplanowanych przestojów Kontrola parametrów pracy przez ekspertów Daikin wzmacnia plan konserwacji Ta usługa jest skierowana na poprawienie poziomu serwisu, na szybką i precyzyjną reakcję, na oszczędzanie na kosztach nieoczekiwanych awarii, zapewnia spokój ducha. Powtarzające się interwencje i zakłócenia najemców oraz zespołów konserwacyjnych są utrzymywane na poziomie minimalnym Systemy o długiej trwałości użytkowej I-Net maksymalizuje trwałość instalacji, poprzez zapewnienie optymalnych warunków do pracy wyposażenia oraz poprzez unikanie niepotrzebnego oddziaływania na podzespoły Analiza Połączenie z ekspertami Daikin zapewnia jasny obraz funkcjonowania oraz użytkowania systemu klimatyzacji. Daikin w sposób nieprzerwany monitoruje dane dotyczące zużycia energii, działania i komfortu. Dzięki okresowej analizie danych, Daikin jest w stanie proponować sposoby na poprawienie pracy systemu W razie wystąpienia problemu, specjaliści Daikin przeanalizują historię danych operacyjnych i zapewnią pomoc zdalnie 159

160 Zasilanie T1 = 3~, 220 V, 50 Hz V1 = 1~, V, 50 Hz VE = 1~, V/220 V, 50 Hz/60 Hz* V3 = 1~, 230 V, 50 Hz VM = 1~, 220~240 V/220~230 V, 50 Hz/60 Hz W1 = 3N~, 400 V, 50 Hz Y1 = 3~, 400 V, 50 Hz * Dla zasilania VE w niniejszym katalogu wyświetlane są tylko dane 1~, V, 50 Hz. Tabela przeliczeniowa - instalacja chłodnicza cal mm 1 /4 6,4 mm 3 /8 9,5 mm 1 /2 12,7 mm 5 /8 15,9 mm 3 /4 19,1 mm 7 /8 22,2 mm 1 1 /8 28,5 mm 1 3 /8 34,9 mm 1 5 /8 41,3 mm 1 3 /4 44,5 mm 2 50,8 mm 2 1 /8 54 mm 2 5 /8 66,7 mm Rozporządzenie F-gas W przypadku w pełni/częściowo napełnionego urządzenia: zawiera fluorowane gazy cieplarniane. Rzeczywista ilość czynnika chłodniczego zależy od końcowej budowy urządzenia, szczegóły można znaleźć na etykietach urządzeń. W przypadku urządzenia nie napełnionego wstępnie (agregaty chłodnicze: agregat chłodniczy split (SEHVX/SERHQ), agregaty skraplające i agregaty chłodnicze z oddzielnym skraplaczem + chłodnicze (LCBKQ-AV1, JEHCCU/JEHSCU i ICU): Działanie opiera się na fluorowanych gazach cieplarnianych. Warunki pomiarów Klimatyzacja 1) Nominalne wydajności chłodnicze wyznaczono na podstawie: Temperatury wewnętrznej Temperatury zewnętrznej Długości instalacji chłodniczej Różnice poziomów 2) Nominalne wydajności grzewcze wyznaczono na podstawie: Temperatury wewnętrznej Temperatury zewnętrznej Długości instalacji chłodniczej Różnice poziomów 27 CDB/19 CWB 35 CDB 7,5 m - 8/5 m VRV 0 m 20 CDB 7 CDB/6 CWB 7,5 m - 8/5 m VRV 0 m Systemy wodne Chłodzone powietrzem Tylko chłodzenie Parownik: 12 C/7 C Otoczenie: 35 CDB Parownik: 12 C/7 C Otoczenie: 35 C Pompa ciepła Skraplacz: 40 C/45 C Otoczenie: 7 CDB/6 CWB Chłodzone wodą Parownik: 12 C/7 C Tylko chłodzenie Skraplacz: 30 C/35 C Parownik: 12 C/7 C Tylko ogrzewanie Skraplacz: 40 C/45 C Agregat chłodniczy ze zdalnym skraplaczem Parownik: 12 C/7 C Temperatura skraplania: 45 C / temp. cieczy: 40 C Klimakonwektory Temperatura w pomieszczeniu: 27 CDB/19 CWB Chłodzenie Temperatura wody na wlocie/wylocie: 7 C/12 C Temperatura w pomieszczeniu: 20 C Grzanie 2 rurowe: Temperatura wody na wlocie: 50 C (taki sam przepływ wody, jak w trybie chłodzenia) 4 rurowe: Temperatura wody na wlocie/wylocie: 70 C/60 C Poziom ciśnienia akustycznego mierzony jest za pomocą mikrofonu z pewnej odległości od jednostki. Jest to wartość względna, zależy od odległości i warunków akustycznych (warunki pomiaru - patrz książki z danymi technicznymi). Poziom mocy akustycznej to wartość absolutna oznaczająca moc wytwarzaną przez źródło dźwięku. Informacje szczegółowe znajdują się w książkach danych technicznych. 160
