1 aqua Mini inwerter opis serii Inwerterowe agregaty Midea chłodzone powietrzem charakteryzują się monoblokową budową, co oznacza, że moduł hydrauliczny jest wbudowany w jednostkę zewnętrzną. Zakres wydajności zawiera się w przedziale 5kW do 18kW i może być łączony z dowolnymi klimakonwektorami. Jednostki te zaprojektowa- ne są do zastosowania w budynkach mieszkalnych lub małych biurach, w których wymagane jest dostarczanie lub grzejnej. Są to ciche i kompaktowe urządzenia, łatwe do montażu i serwisowania. Każde urządzenie znajduje się w klasie energetycznej A+. Wysoka wydajność energetyczna oraz niezawodność zapewniają niskie koszty eksploatacji. cechy charakterystyczne URZĄdZeŃ Szeroki zakres zastosowań 6 modeli o wydajności chłodniczej 5kW do 18kW oraz wydajnosci grzewczej 5.5kW do 18.5kW. Zasilanie jedno- lub trójfazowe. Dowolne łączenie z klimakonwektorami i ogrzewaniem podłogowym. Szeroki zakres temperatur pracy Tryb chłodzenia -5 C Tryb grzania -15 C -20 C -10 C 0 C 10 C 46 C 27 C 20 C 30 C 40 C 50 C (D.B.) zewnętrzna

2 Klasa energetyczna a+ PRZy częściowym obciążeniu Agregaty ze sprężarkami DC Inwerter charakteryzują się innowacyjną technologią, która zapewnia precyzyjną regulację temperatury oraz wysoką efektywność energetyczną, co ma duży wpływ na ograniczanie wpływu na środowisko. sprężarka dc inwerter Urządzenia posiadają sprężarki inwerterowe typu Twin Rotary, dzięki czemu wydajność jednostki zewnętrznej może być precyzyjnie dostosowana do aktualnych wymagań. Sprężarka Twin Rotary Wysokowydajny silnik prądu stałego: inteligentnie zaprojektowany rdzeń silnika magnes neodymowy wysokiej gęstości skoncentrowany stojan szeroki zakres częstotliwości pracy Lepsze wyważenie i bardzo niskie wibracje Stabilne części ruchome: optymalny dobór materiałów rolek i wałków zoptymalizowany napęd sprężarki bardzo wytrzymałe łożyska kompaktowa budowa silnik wentylatora dc Wysokowydajny silnik wentylatora DC pozwala na oszczędność energii do 50% w stosunku do standardowych silników AC. Prędkość silnika (obr/min) Bezstopniowa regulacja DC Inwerter Ciśnienie w układzie Wielostopniowa regulacja AC Inwerter wysokowydajny wymiennik ciepła Nowo zaprojektowane lamele wymiennika charakteryzują się zwiększoną powierzchnią wymiany ciepła i mniejszymi oporami przepływu powietrza, co przyczynia się do oszczędności energii elektrycznej oraz poprawia warunki wymiany ciepła. Powłoka hydrofi lowa oraz wewnętrzne gwintowanie rurek wymiennika optymalizują jakość wymiany ciepła. Powłoka hydrofi lowa dodatkowo zwiększa wytrzymałość na korozję elementów wymiennika, co wydłuża żywotność urządzenia. Redukcja oporów przepływu powietrza Nowy design Stary design Wewnętrznie gwintowane rury wymiennika zwiększają wymianę ciepła Lamele pokryte powłoką hydrofi lową + wewnętrznie gwintowane rurki

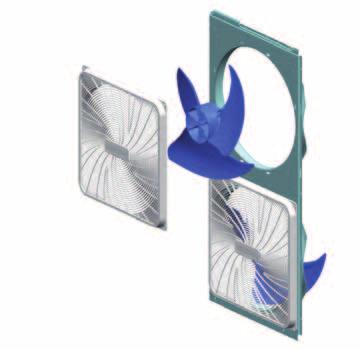

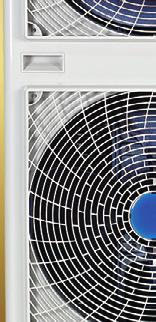

3 AQUA MINI INWERTER Zaawansowana technologia Technologia DC Inwerter, zoptymalizowany kształt łopatek wentylatora oraz kratka ochronna wentylatora zapewniają cichą pracę urządzenia. Deflektor Osłona wentylatora Wentylator Duże śmigło wentylatora Nowy design płyty osłonowej Elektroniczny zarów rozprężny (EXV) gwarantuje stabilną i precyzyjną kontrolę przepływu czynnika chłodniczego. Wejście czynnika Wyjście wody Wysokowydajny płytowy wymiennik ciepła. Płytowy wymiennik ciepła wykorzystuje metalowe płyty do transferu ciepła pomiedzy czynnikiem chłodniczym a wodą, przez co powierzchnia wymiany ciepła jest bardzo duża, więc wymiana ciepła jest bardziej efektywna. Wiele zabezpieczeń, wliczając w to zabezpieczenie prądowe, napięciowe, przeciwzamrożeniowe oraz czujnik przepływu wody zapewniają bezpieczną pracę układu. Wejście wody Wyjście czynnika Pompa wody o wysokiej wydajności. Pompa wody spełnia założenia dyrektywy ErP - klasa efektywności energetycznej A. Łatwa instalacja kompaktowa konstrukcja oraz szczelny obieg chłodniczy przyspieszają montaż urządzeń agregaty są wyposażone w moduł hydrauliczny zintegrowany w jednej obudowie, ograniczając montaż do prostego podłączenia zasilania oraz orurowania doprowadzajacego wodę do klimakonwektorów jednostki są wyposażone w wentylatory osiowe, więc mogą być instalowane bezpośrednio na zewnątrz Automatyczny zawór odpowietrzający Płytowy wymiennik ciepła Zawór bezpieczeństwa Moduł hydrauliczny Pompa Zawór różnicy ciśnienia wody Naczynie wzbiorcze Automatyczny zawór wodny

4 Łatwe sterowanie Zdalne włączanie/wyłączanie urządzenia oraz zdalna zmiana trybu pracy grzanie/chłodzenie. Sterownik elektroniczny jest wbudowany w urządzenie, aby umożliwić kontrolę nad wszelkimi parametrami jednostki oraz umożliwia szybką diagnozę błędów. włącz/wyłącz oraz wybór trybu pracy nastawa temperatury programator czasowy szybka diagnoza Sterownik przewodowy z programatorem tygodniowym jest opcjonalny. klawiatura dotykowa wyświetlanie parametrów na ekranie LCD programator tygodniowy zegar Uwaga: Kiedy sterownik przewodowy jest podłączony, sterownik wbudowany w agregat służy jedynie jako wyświetlacz parametrów.

5 AQUA MINI INWERTER Wymiary 5/7 kw ~18 kw [mm] [mm]

6 SPECYFIKACJA TECHNICZNA Model MGC-V5W/D2N1 MGC-V7W/D2N1 MGC-V10W/D2N1 Zasilanie V/faza/Hz /1/ /1/ /1/50 Chłodzenie* 1 Wydajność nominalna kw 5,0 7,0 10,0 Pobór mocy kw 1,55 2,25 2,95 Chłodzenie* 2 Wydajność nominalna kw 6,6 7,9 10,9 Pobór mocy kw 1,27 1,84 2,49 Grzanie* 3 Wydajność nominalna kw 5,5 8,0 11,0 Pobór mocy kw 1,70 2,50 3,14 Grzanie* 4 Wydajność nominalna kw 6,3 8,3 11,0 Pobór mocy kw 1,52 2,13 2,51 EER* 1 kw/kw 3,23 3,11 3,39 EER* 2 kw/kw 5,16 4,28 4,39 COP* 3 kw/kw COP* 4 kw/kw Maksymalny pobór mocy kw 2,8 3,0 4,8 Maksymalny pobór prądu A 14,6 15,6 25,0 Sprężarka Wentylator Typ rotacyjna DC inwerter rotacyjna DC inwerter rotacyjna DC inwerter Producent Mitsubishi Electric Mitsubishi Electric GMCC Pobór mocy kw 1,64 1,64 3,42 Pobór prądu A 8,1 8,1 6,85 Typ DC DC DC Producent NIDEC SHIBAURA NIDEC SHIBAURA Panasonic Pobór mocy W Liczba rzędów Wymiennik ciepła Rodzaj Aluminium z powłoką hydrofilową Wymiary: (szerokość x wysokość) mm Pompa Pobór mocy (W/Ś/N) W 93/67/46 93/67/46 210/175/120 Wysokość podnoszenia m 5,5 5,5 8 Przepływ powietrza m 3 /h Element rozprężny EXV + kapilara EXV + kapilara EXV Poziom ciśnienia akustycznego* 5 db(a) Przepływ wody m 3 /h 0,86 1,2 1,72 Spadek ciśnienia wody na wymienniku płytowym kpa Maks. i min. ciśnienie wody przed wymiennikiem kpa 500/ / /150 Wymiary netto (szer. wys. głęb.) mm Jednostka zewnętrzna Wymiary transportowe (szer. wys. głęb.) mm Waga netto/brutto kg 81/91 81/91 110/121 Czynnik chłodniczy Typ R410A Ilość kg 2,5 2,5 2,8 Zalecane przewody elektryczne Przewód zasilający mm 2 3 2,5 3 2,5 3 4,0 Przewód komunikacyjny mm 2 3 0,75 3 0,75 3 0,75 Średnica przyłączy wodnych Zasilenie/powrót cal /4 Sterowanie Sterownik przewodowy Rekomendowany zakres temperatury pracy C Chłodzenie: -5 C~46 C; Grzanie: C Rekomendowany zakres temperatury wody za wymiennikiem C Chłodzenie: 4~20 C; Grzanie: 30~55 C 1 Temperatury wejście/wyjście: 12/7 C, temperatura zewnętrzna 35 C DB. 2 Temperatury wejście/wyjście: 23/18 C, temperatura zewnętrzna 35 C DB. 3 Temperatury. wejście/wyjście: 40/45 C, temperatura zewnętrzna 7 C DB/6 C WB. 4 Temperatury wejście wyjście: 30/35 C, temperatura zewnętrzna 7 C DB/6 C WB. 5 Poziom ciśnienia akustycznego mierzony w odległości 1m od urządzenia w komorze półbezechowej.

7 SPECYFIKACJA TECHNICZNA Model MGC-V12W/D2RN1 MGC-V14W/D2RN1 MGC-V16W/D2RN1 Zasilanie V/faza/Hz /3/ /3/ /3/50 Chłodzenie* 1 Wydajność nominalna kw 11,2 12,5 14,5 Pobór mocy kw 3,38 3,90 4,53 Chłodzenie* 2 Wydajność nominalna kw 14,5 15,2 16,7 Pobór mocy kw 2,80 3,13 3,73 Grzanie* 3 Wydajność nominalna kw 12,3 13,8 16,0 Pobór mocy kw 3,72 4,25 4,85 Grzanie* 4 Wydajność nominalna kw 13,8 15,3 17,0 Pobór mocy kw 2,85 3,15 3,86 EER* 1 kw/kw 3,31 3,20 3,20 EER* 2 kw/kw 5,17 4,84 4,48 COP* 3 kw/kw 3,31 3,25 3,30 COP* 4 kw/kw 4,82 4,86 4,40 Maksymalny pobór mocy kw 5,2 5,6 5,9 Maksymalny pobór prądu A 8,9 9,6 10,1 Sprężarka Wentylator Typ rotacyjna DC inwerter rotacyjna DC inwerter rotacyjna DC inwerter Producent GMCC GMCC GMCC Pobór mocy kw 3,45 3,45 3,45 Pobór prądu A 6,9 6,9 6,9 Typ DC DC DC Producent Panasonic Panasonic Panasonic Pobór mocy W Liczba rzędów Wymiennik ciepła Rodzaj Aluminium z powłoką hydrofilową Wymiary: (szerokość x wysokość) mm Pompa Pobór mocy (W/Ś/N) W 210/175/ /175/ /175/120 Wysokość podnoszenia m Przepływ powietrza m 3 /h Element rozprężny EXV EXV EXV Poziom ciśnienia akustycznego* 5 db(a) Przepływ wody m 3 /h 1,92 2,15 2,49 Spadek ciśnienia wody na wymienniku płytowym kpa Maks. i min. ciśnienie wody przed wymiennikiem kpa 500/ / /150 Wymiary netto (szer. wys. głęb.) mm Jednostka zewnętrzna Wymiary transportowe (szer. wys. głęb.) mm Waga netto/brutto kg 110/ / /122 Czynnik chłodniczy Typ R410A Ilość kg 2,8 2,9 3,2 Zalecane przewody elektryczne Przewód zasilający mm 2 5 3,0 5 3,0 5 3,0 Przewód komunikacyjny mm 2 3 0,75 3 0,75 3 0,75 Średnica przyłączy wodnych Zasilenie/powrót cal 1-1/4 1-1/4 1-1/4 Sterowanie Sterownik przewodowy Rekomendowany zakres temperatury pracy C Chłodzenie: -5 C~46 C; Grzanie: C Rekomendowany zakres temperatury wody za wymiennikiem C Chłodzenie: 4~20 C; Grzanie: 30~55 C 1 Temperatury wejście/wyjście: 12/7 C, temperatura zewnętrzna 35 C DB. 2 Temperatury wejście/wyjście: 23/18 C, temperatura zewnętrzna 35 C DB. 3 Temperatury. wejście/wyjście: 40/45 C, temperatura zewnętrzna 7 C DB/6 C WB. 4 Temperatury wejście wyjście: 30/35 C, temperatura zewnętrzna 7 C DB/6 C WB. 5 Poziom ciśnienia akustycznego mierzony w odległości 1m od urządzenia w komorze półbezechowej.

8 Tabele wydajności Chłodzenie MGC-V5W/D2N1 zewnętrzna ( C) 5 5,6 1,37 4,1 5,27 1,41 3,75 4,97 1,45 3,43 4,7 1,5 3,14 4,4 1,57 2,8 4,05 1,65 2,46 6 5,79 1,39 4,17 5,44 1,43 3,81 5,13 1,47 3,48 4,85 1,52 3,19 4,54 1,59 2,85 4,19 1,67 2,5 7 5,99 1,41 4,23 5,63 1,46 3,86 5,3 1,5 3,53 5 1,55 3,23 4,7 1,63 2,88 4,33 1,71 2,53 8 6,17 1,46 4,24 5,8 1,5 3,86 5,45 1,55 3,52 5,14 1,6 3,22 4,83 1,68 2,88 4,46 1,76 2,53 9 6,35 1,47 4,31 5,95 1,52 3,93 5,6 1,56 3,58 5,27 1,61 3,27 4,96 1,69 2,93 4,58 1,78 2, ,59 1,49 4,41 6,17 1,54 4,01 5,8 1,59 3,65 5,45 1,64 3,33 5,14 1,72 2,99 4,75 1,8 2, ,77 1,51 4,49 6,34 1,55 4,08 5,95 1,6 3,71 5,59 1,65 3,38 5,27 1,73 3,04 4,88 1,82 2, ,93 1,53 4,53 6,48 1,58 4,11 6,07 1,63 3,73 5,7 1,68 3,4 5,38 1,76 3,06 4,99 1,85 2,7 13 7,05 1,54 4,57 6,59 1,59 4,14 6,17 1,64 3,76 5,79 1,69 3,43 5,47 1,77 3,08 5,08 1,86 2, ,23 1,55 4,65 6,75 1,6 4,21 6,31 1,65 3,82 5,92 1,7 3,48 5,6 1,79 3,13 5,2 1,88 2, ,32 1,56 4,69 6,83 1,61 4,24 6,38 1,66 3,85 5,97 1,71 3,49 5,66 1,8 3,15 5,26 1,89 2, ,5 1,58 4,76 6,99 1,63 4,3 6,53 1,68 3,9 6,11 1,73 3,54 5,79 1,81 3,19 5,39 1,9 2, ,6 1,58 4,8 7,07 1,63 4,33 6,6 1,68 3,92 6,17 1,74 3,55 5,85 1,82 3,21 5,45 1,91 2,85 Chłodzenie MGC-V7W/D2N1 zewnętrzna ( C) 5 7,84 1,98 3,95 7,38 2,04 3,61 6,96 2,11 3,31 6,58 2,17 3,03 6,17 2,28 2,7 5,67 2,39 2,37 6 8,1 2,01 4,03 7,62 2,07 3,67 7,18 2,14 3,36 6,78 2,21 3,08 6,36 2,32 2,75 5,86 2,43 2,41 7 8,38 2,05 4,08 7,88 2,12 3,72 7,42 2,18 3,4 7 2,25 3,11 6,57 2,36 2,78 6,06 2,48 2,44 8 8,64 2,12 4,09 8,12 2,18 3,72 7,63 2,25 3,4 7,2 2,32 3,11 6,76 2,43 2,78 6,24 2,56 2,44 9 8,89 2,14 4,16 8,34 2,2 3,79 7,84 2,27 3,45 7,38 2,34 3,15 6,94 2,46 2,83 6,42 2,58 2, ,22 2,17 4,26 8,64 2,23 3,87 8,12 2,3 3,52 7,64 2,38 3,22 7,19 2,49 2,88 6,65 2,62 2, ,48 2,19 4,33 8,88 2,26 3,93 8,33 2,33 3,58 7,83 2,4 3,26 7,38 2,52 2,93 6,83 2,64 2, ,7 2,22 4,37 9,07 2,29 3,96 8,5 2,36 3,6 7,98 2,43 3,28 7,54 2,56 2,95 6,99 2,68 2,6 13 9,87 2,24 4,41 9,23 2,31 4 8,64 2,38 3,63 8,1 2,45 3,3 7,66 2,58 2,97 7,11 2,7 2, ,12 2,25 4,49 9,45 2,32 4,06 8,84 2,4 3,69 8,28 2,47 3,35 7,83 2,59 3,02 7,28 2,72 2, ,25 2,27 4,52 9,56 2,34 4,09 8,93 2,41 3,71 8,36 2,48 3,37 7,92 2,61 3,04 7,37 2,74 2, ,5 2,29 4,59 9,79 2,36 4,15 9,14 2,43 3,76 8,55 2,51 3,41 8,1 2,63 3,08 7,54 2,76 2, ,64 2,3 4,63 9,9 2,37 4,18 9,24 2,44 3,78 8,63 2,52 3,43 8,19 2,65 3,1 7,64 2,78 2,75 Chłodzenie MGC-V10W/D2N1 zewnętrzna ( C) 5 11,2 2,6 4,31 10,54 2,68 3,94 9,95 2,76 3,6 9,4 2,85 3,3 8,81 2,99 2,95 8,1 3,14 2, ,57 2,64 4,39 10,89 2, ,26 2,8 3,66 9,69 2,89 3,35 9,09 3,04 2,99 8,37 3,19 2, ,98 2,69 4,45 11,26 2,78 4,06 10,6 2,86 3,7 10 2,95 3,39 9,39 3,1 3,03 8,66 3,25 2, ,35 2,77 4,45 11,59 2,86 4,06 10,91 2,95 3,7 10,28 3,04 3,38 9,66 3,19 3,03 8,92 3,35 2, ,7 2,8 4,53 11,91 2,89 4,13 11,19 2,98 3,76 10,54 3,07 3,44 9,92 3,22 3,08 9,16 3,38 2, ,18 2,84 4,64 12,35 2,93 4,22 11,6 3,02 3,84 10,91 3,11 3,5 10,28 3,27 3,14 9,51 3,43 2, ,54 2,87 4,72 12,68 2,96 4,29 11,9 3,05 3,9 11,18 3,14 3,56 10,54 3,3 3,19 9,76 3,47 2, ,85 2,91 4,76 12,96 3 4,32 12,15 3,09 3,92 11,41 3,19 3,57 10,77 3,35 3,21 9,98 3,52 2, ,1 2,94 4,8 13,18 3,03 4,36 12,34 3,12 3,96 11,58 3,22 3,6 10,94 3,38 3,24 10,15 3,55 2, ,45 2,96 4,89 13,49 3,05 4,43 12,62 3,14 4,02 11,83 3,24 3,65 11,19 3,4 3,29 10,4 3,57 2, ,64 2,97 4,93 13,66 3,06 4,46 12,76 3,16 4,04 11,95 3,25 3,67 11,32 3,42 3,31 10,52 3,59 2, ,98 3,09 4,52 13,05 3,19 4,09 12,21 3,29 3,72 11,58 3,45 3,35 10,78 3,62 2, ,19 3,01 5,04 14,15 3,11 4,55 13,2 3,2 4,12 12,33 3,3 3,73 11,71 3,47 3,37 10,91 3,64 3 Różnica temperatury wody wchodzącej/wychodzącej wynosi 5 C.

9 Tabele wydajności Chłodzenie MGC-V12W/D2RN1 zewnętrzna ( C) 5 12,54 2,98 4,21 11,81 3,07 3,85 11,14 3,16 3,52 10,53 3,26 3,23 9,86 3,42 2,88 9,08 3,6 2, ,96 3,02 4,29 12,19 3,12 3,91 11,49 3,21 3,58 10,85 3,31 3,28 10,18 3,48 2,93 9,38 3,65 2, ,41 3,08 4,35 12,61 3,18 3,96 11,87 3,28 3,62 11,2 3,38 3,31 10,52 3,55 2,96 9,7 3,73 2,6 8 13,83 3,18 4,35 12,99 3,28 3,96 12,22 3,38 3,62 11,51 3,48 3,31 10,82 3,66 2,96 9,99 3,84 2,6 9 14,22 3,21 4,43 13,34 3,31 4,03 12,54 3,41 3,68 11,8 3,52 3,36 11,11 3,69 3,01 10,26 3,88 2, ,76 3,26 4,53 13,83 3,36 4,12 12,99 3,46 3,75 12,22 3,57 3,42 11,51 3,75 3,07 10,65 3,93 2, ,17 3,29 4,61 14,2 3,39 4,19 13,32 3,49 3,81 12,52 3,6 3,48 11,81 3,78 3,12 10,94 3,97 2, ,52 3,34 4,65 14,52 3,44 4,22 13,6 3,55 3,84 12,77 3,66 3,49 12,06 3,84 3,14 11,18 4,03 2, ,79 3,36 4,7 14,76 3,47 4,26 13,82 3,57 3,87 12,97 3,69 3,52 12,25 3,87 3,17 11,37 4,06 2, ,19 3,39 4,78 15,11 3,49 4,33 14,14 3,6 3,93 13,25 3,71 3,57 12,54 3,9 3,22 11,65 4,09 2, ,39 3,4 4,82 15,29 3,51 4,36 14,29 3,62 3,95 13,38 3,73 3,59 12,67 3,92 3,24 11,79 4,11 2, ,8 3,44 4,89 15,66 3,54 4,42 14,62 3, ,68 3,77 3,63 12,97 3,95 3,28 12,07 4,15 2, ,02 3,45 4,93 15,85 3,56 4,45 14,78 3,67 4,03 13,81 3,78 3,65 13,11 3,97 3,3 12,22 4,17 2,93 Chłodzenie MGC-V14W/D2RN1 zewnętrzna ( C) 5 13,99 3,43 4,07 13,18 3,54 3,72 12,43 3,65 3,41 11,75 3,76 3,12 11,01 3,95 2,79 10,13 4,15 2, ,47 3,49 4,15 13,61 3,6 3,78 12,83 3,71 3,46 12,11 3,82 3,17 11,36 4,01 2,83 10,46 4,21 2, ,97 3,56 4,21 14,07 3,67 3,83 13,25 3,78 3,5 12,5 3,9 3,21 11,74 4,1 2,87 10,82 4,3 2, ,43 3,67 4,21 14,49 3,78 3,83 13,63 3,9 3,5 12,85 4,02 3,2 12,08 4,22 2,86 11,15 4,43 2, ,87 3,7 4,29 14,89 3,82 3,9 13,99 3,93 3,56 13,18 4,06 3,25 12,4 4,26 2,91 11,46 4,47 2, ,47 3,76 4,38 15,44 3,87 3,99 14,5 3,99 3,63 13,64 4,12 3,31 12,85 4,32 2,97 11,88 4,54 2, ,93 3,79 4,46 15,85 3,91 4,05 14,87 4,03 3,69 13,98 4,16 3,36 13,18 4,37 3,02 12,2 4,58 2, ,32 3,85 4,5 16,2 3,97 4,08 15,18 4,09 3,71 14,26 4,22 3,38 13,46 4,43 3,04 12,48 4,65 2, ,63 3,88 4,54 16,47 4 4,12 15,43 4,12 3,74 14,47 4,25 3,4 13,67 4,46 3,06 12,69 4,69 2, ,07 3,91 4,62 16,87 4,03 4,19 15,78 4,15 3,8 14,79 4,28 3,45 13,99 4,5 3, ,72 2, ,3 3,93 4,66 17,07 4,05 4,22 15,95 4,17 3,82 14,94 4,3 3,47 14,15 4,52 3,13 13,15 4,74 2, ,75 3,97 4,73 17,48 4,09 4,27 16,32 4,22 3,87 15,27 4,35 3,51 14,47 4,56 3,17 13,47 4,79 2, ,99 3,99 4,77 17,68 4,11 4,3 16,5 4,24 3,89 15,42 4,37 3,53 14,63 4,59 3,19 13,64 4,81 2,83 Chłodzenie MGC-V16W/D2RN1 zewnętrzna ( C) 5 16,23 3,99 4,07 15,29 4,11 3,72 14,42 4,24 3,4 13,63 4,37 3,12 12,77 4,59 2,78 11,75 4,82 2, ,78 4,05 4,14 15,79 4,18 3,78 14,88 4,31 3,46 14,05 4,44 3,16 13,18 4,66 2,83 12,14 4,89 2, ,37 4,13 4,2 16,32 4,26 3,83 15,37 4,39 3,5 14,5 4,53 3,2 13,62 4,76 2,86 12,55 4,99 2, ,9 4,26 4,2 16,81 4,39 3,83 15,82 4,53 3,49 14,91 4,67 3,19 14,01 4,9 2,86 12,93 5,14 2, ,41 4,3 4,28 17,27 4,43 3,9 16,23 4,57 3,55 15,28 4,71 3,24 14,38 4,95 2,91 13,29 5,19 2, ,11 4,36 4,38 17,91 4,5 3,98 16,81 4,64 3,63 15,82 4,78 3,31 14,9 5,02 2,97 13,78 5,27 2, ,64 4,41 4,46 18,39 4,54 4,05 17,25 4,68 3,68 16,21 4,83 3,36 15,29 5,07 3,02 14,16 5,32 2, ,09 4,47 4,49 18,79 4,61 4,08 17,61 4,75 3,71 16,54 4,9 3,38 15,61 5,14 3,03 14,47 5,4 2, ,45 4,51 4,54 19,11 4,65 4,11 17,89 4,79 3,74 16,79 4,94 3,4 15,86 5,19 3,06 14,72 5,45 2, ,96 4,54 4,62 19,57 4,68 4,18 18,3 4,82 3,79 17,15 4,97 3,45 16,23 5,22 3,11 15,08 5,48 2, ,23 4,56 4,65 19,8 4,7 4,21 18,5 4,85 3,82 17,33 5 3,47 16,41 5,25 3,13 15,26 5,51 2, ,75 4,61 4,72 20,27 4,75 4,27 18,93 4,9 3,87 17,71 5,05 3,51 16,79 5,3 3,17 15,63 5,57 2, ,03 4,63 4,76 20,51 4,77 4,3 19,14 4,92 3,89 17,88 5,07 3,53 16,97 5,33 3,19 15,82 5,59 2,83 Różnica temperatury wody wchodzącej/wychodzącej wynosi 5 C.
