Zasilacze laboratoryjne manualne i programowalne. Generatory. Multimetry i mierniki. Obciążenia elektroniczne. Wzmacniacze przebiegów

Transkrypt

1 manualne i programowalne Obciążenia elektroniczne Wzmacniacze przebiegów Mierniki częstotliwości RF Analizatory harmonicznych

2 Rodzina EL-R * Zasilacze liniowe niskie szumy * Jedno-, dwu- lub trójwyjściowe * 4-cyfrowe mierniki napięcia i prądu * Trzecie wyjście: 1.5-5V@2A * Brak wentylatora * Wyłączniki wyjść * Zakres mocy: 30W do 130W * Dostępny model wyposażony w interfejs RS-232/USB Rodzina QL i QL-P * Zasilacze precyzyjne * Jedno- lub trójwyjściowe * Zasilacze liniowe, zakres mocy: 105W do 242W * Szumy poniżej 0.35mVrms * Rozdzielczość 1mV * Pamięć ustawień * Zabezpieczenie OVP i OCP z wyjściem alarmowym * Pomocnicze wyjście 1V do 6V@3A (modele T) * GPIB, RS-232, USB i zgodny z LXI interfejs LAN (QL-P) * Zaciski wyjściowe z przodu i tyłu obudowy (QL-P) Rodzina PL i PL-P * Jedno-, dwu- lub trójwyjściowe * Manualne lub programowalne * Zasilacze liniowe, zakres mocy: 48W do 228W * RS-232, USB, LAN lub GPIB * Kompaktowy rozmiar (¼ racka 3U) * W pełni analogowe sterowanie z funkcjami cyfrowymi * Możliwość blokady ustawień * 4-cyfrowe mierniki napięcia i prądu * Praca niezależna, śledzenie, praca równoległa (QMD & QMT) * Duża wydajność prądowa (8A), wysoka rozdzielczość (1mV) dla PL303QMT i PL068 * Zaciski wyjściowe i pomiarowe z przodu i tyłu obudowy (PL-P) * Analogowe zdalne sterowanie (jednowyjściowe PL-P) * RS-232, USB i zgodny z LXI interfejs LAN (PL-P), opcjonalnie GPIB Rodzina TSX i TSX-P * Modele 35V/10A i 18V/20A * Bardzo niskie szumy, doskonała odpowiedź impulsowa * Wysoka rozdzielczość ustawień * Kompaktowy rozmiar (1/2 racka 3U) * Cyfrowa kontrola poprzez klawiaturę /pokrętło (TSX-P) * Trzeci wyświetlacz dla parametrów (TSX-P) * Pamięć 25 ustawień (TSX-P) * GPIB, RS-232, USB i zgodny z LXI interfejs LAN (TSX-P) * Zaciski wyjściowe z przodu i tyłu obudowy Rodzina EX-R * Jedno-, dwu- lub trójwyjściowe * Zakres mocy: 175W do 420W * Dostępny model wyposażony w interfejs RS-232/USB * Stabilizacja mieszana z liniowym stopniem wyjściowym * 4-cyfrowe mierniki napięcia i prądu * Pomocnicze wyjście: 1.5 do 5V@5A (EX354RT) * Wyłączniki wyjść Rodzina MX i MX-P. * Trzy pełnoprawne wyjścia * Wyświetlacz LCD wysokiej rozdzielczości * Przełączalne zakresy wyjściowe pozwalają na różne kombinacje napięcie/prąd * Tryb współdzielenia mocy podwójna moc z jednego wyjścia * Do 70V i 6A (MX100T), 120V i 20A (MX180T) * Niski poziom szumu i tętnień * Wysoka rozdzielczość ustawień do 1mV i 0.1mA * 50 pamięci ustawień dla każdego kanału + 50 linkowanych pamięci * Kontrola wszystkich parametrów z klawiatury lub pokrętła * Indywidualna lub połączona kontrola włącz/wyłącz z programowalną sekwencją opóźnień * Kompaktowy rozmiar (1/2 racka 3U) * GPIB, RS-232, USB i zgodny z LXI interfejs LAN (MX-P.) * Zaciski wyjściowe i pomiarowe z przodu i tyłu obudowy (MX-P) QPX1200S i SP * Moc wyjściowa 1200W * Wyższe prądy przy niższych napięciach * Do 60V i 50A * Konstrukcja PowerFlex - kombinacje napięć i prądów w zakresie maksymalnej mocy wyjściowej * Zadawanie nastaw z klawiatury lub pokrętła * Wysoka rozdzielczość nastaw 1mV * Bardzo niski szum < 3mVrms przy pełnej mocy * Zaciski wyjściowe i pomiarowe z przodu i tyłu obudowy * Interfejsy analogowy, RS-232, USB, GPIB i LAN (SP) Rodzina CPX i CPX-P * Wyższe prądy przy niższych napięciach * Jedno- lub dwuwyjściowe * Do 840W mocy wyjściowej * GPIB, RS-232, USB i zgodny z LXI interfejs LAN (CPX-P) * Konstrukcja PowerFlex - różne kombinacje napięć i prądów w zakresie maksymalnej mocy wyjściowej * Izolowane wyjścia, możliwość pracy szeregowej i równoległej * Blokada ustawień * Izolowane, analogowe zdalne sterowanie (wyłącznie CPX400SA) * GPIB, RS-232, USB i zgodny z LXI interfejs LAN (CPX-P) Rodzina PLH i PLH-P * Wysokonapięciowe wersje rodziny PL * Manualne lub programowalne * 90W przy 120V lub 250V * Interfejs: RS-232, USB, LAN lub GPIB

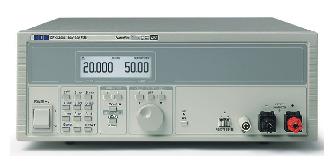

3 QPX600D i DP * Moc wyjściowa 1200W (dwa wyjścia po 600W) * Wyższe prądy przy niższych napięciach * Do 80V i 50A * Tryb śledzenia napięcia i prądu * Konstrukcja PowerFlex - kombinacje napięć i prądów w zakresie maksymalnej mocy wyjściowej * Niski poziom szumu i tętnień * Wysoka rozdzielczość nastaw 1mV * Interfejsy analogowy, RS-232, USB, GPIB i LAN (DP) Rodzina TG300 * Zakres częstotliwości od 0.03Hz do 3MHz * Jednoczesne wyświetlanie częstotliwości/amplitudy (poza TG310) * Siedmiocyfrowy miernik częstotliwości do 120MHz (TG320 i TG330) * Wysoka jakość przebiegów * 2mV do 50 Ohm lub 600 Ohm * Zmienna symetria przy stałej częstotliwości * Pomocnicze wyjście TTL/CMOS * Zmiana częstotliwości 1000:1 (pokrętłem lub napięciem przemiatania) * Precyzyjny wewnętrzny tryb przemiatania lin/log (wyłącznie TG330) * Wewn./zewn. modulacja AM do 100% (wyłącznie TG330) Generator impulsów TGP110 * Częstotliwość od 0.1Hz do 10MHz * Niezależna kontrola częstotliwości, szerokości i opóźnienia * Minimalna szerokość impulsu 50ns * Tryby: prostokąt, podwójny impuls, opóźniony impuls * Tryb zwykły, bramkowany i wyzwalany * Amplituda na wyjściu 50 Ohm: 0.1V do 10V * Wyjścia TTL/CMOS i Sync TG5012A i TG2512A * Maksymalna częstotliwość 50MHz lub 25MHz * Dwa kanały niezależne lub pracujące w trybie sparowania/śledzenia * Faza między kanałami ustawiana w zakresie -360st do +360st z rozdzielczością 0.1st * Pozostałe parametry kanałów takie jak w TG5011A/TG2511A * Interfejs USB i RS232 i opcjonalnie GPIB Rodzina TGP3100 * impulsów z generatorem funkcyjnym (w tym generator arbitralny) * 50MHz lub 25MHz, 1 lub 2 kanały * Bardzo wysoka rozdzielczość impulsów, bardzo niski jitter * Praca asynchroniczna * Generacja impulsów od 1mHz do 50MHz * Tryb: impuls, podwójny impuls, wzór impulsów i PRBS * Okres, szerokość i opóźnienie regulowane z rozdzielczością 100ps lub 11 cyfr * Niezależnie ustalany czas narastania i opadania od 5ns do 800s * Zewnętrzne wyzwalanie impulsów lub rekonstrukcja impulsów * Wyjście 50 Ohm * Modulacja AM, FM, PM, FSK, BPSK, SUM, PWM i PDM (wewn. lub zewn. źródło modulacji) * Tryb wyzwalany lub bramkowany (wewn. lub zewn. źródło wyzwalania) * Generator szumów do 25MHz * Generator funkcyjny/arbitralny z 16 typami przebiegów, sinus do 50MHz * Przebiegi arbitralne 800MS/s z rozdzielczością pionową 16-bit * Wewnętrzne sprzęganie, śledzenie i modulacja sygnałów (modele 2-kanałowe) * Wewnętrzna/zewnętrzna modulacja wszystkich typów przebiegów * Liniowe lub logarytmiczne przemiatanie wszystkich typów przebiegów * Interfejs napędu USB * GPIB, USB i zgodny z LXI interfejs LAN TG1000 i TG2000 * Zakres częstotliwości od 0.001Hz do 10MHz lub 20MHz (DDS) * Rozdzielczość 1mHz lub 6 cyfr * Stabilność 1ppm, jednoroczna dokładność 10ppm * Małe zniekształcenia * Wewnętrzny tryb przemiatania lin/log z ciągłością fazy * Modulacja AM, FSK, tryb bramkowania i przełączania tonem * 5mV do 50 Ohm lub 600 Ohm * Pamięć ustawień * Interfejs USB i RS232 (wyłącznie TG2000) TG5011A i TG2511A * Zakres częstotliwości od 1μHz do 50MHz lub 25MHz * Rozdzielczość 1uHz lub 14 cyfr * Przebiegi: sinus, prostokąt, piła, impuls, PBRS, sin(x)/x, szum, narastanie exp i log * Generator impulsów z regulowanym opóźnieniem i narastaniem/opadaniem * Generator arbitralny do 128K punktów do 125MS/s. * Pamięć przebiegów na dysku USB * Duży wyświetlacz LCD * Wewn. i zewn. modulacja AM, FM, PM, PWM, SUM, FSK i BPSK. * 20mV do 50 Ohm * Pamięć ustawień * Oprogramowanie dla Windows * Programowanie poprzez interfejsy USB i LAN (LXI), opcjonalnie GPIB TG1006 * Zakres częstotliwości od 0.001Hz do 10MHz (DDS) * Rozdzielczość 1mHz lub 6 cyfr * Jednoczesne wyświetlanie częstotliwości/amplitudy * Stabilność 1ppm, jednoroczna dokładność 10ppm * Małe zniekształcenia * Wewnętrzny tryb przemiatania lin/log z ciągłością fazy * Przemiatanie ręczne * Modulacja AM i FSK, lista częstotliwości (10 kroków) * 2mV do 50 Ohm lub 600 Ohm * Siedmiocyfrowy miernik częstotliwości do 120MHz

4 TG550 * Zakres częstotliwości od 0.005Hz do 5MHz * Siedmiocyfrowy miernik częstotliwości do 20MHz * Możliwość blokady częstotliwości * Jednoczesne wyświetlanie częstotliwości/amplitudy * Wewn./zewn. modulacja AM do 100% * Precyzyjny wewnętrzny tryb przemiatania lin/log Rodzina TGA12100 * Uniwersalne generatory arbitralne 100MS/s (zegar od 0.1Hz do 100MHz) * Jeden, dwa lub cztery kanały * Pamięć 1,048,576 punktów na kanał * Funkcje jak dla rodziny TGA1240 plus dodatkowo: * Pamięć przebiegów na karcie CF * Generator funkcyjny DDS 40MHz * Wejście zewnętrznego zegara ARB w celu synchronizacji z sygnałami zewnętrznymi * Pomocnicze wyjście sinus w TGA12102/4. * Interfejs RS-232, GPIB i USB Rodzina TGA1240 * Uniwersalne generatory arbitralne 40MS/s (zegar od 0.1Hz do 40MHz) * Jeden, dwa lub cztery kanały * Pamięć 65,536 punktów na kanał * Nieulotna pamięć do 100 przebiegów * Możliwość zapętlania i tworzenia sekwencji * Wyzwalanie, sumowanie i kontrola fazy pomiędzy kanałami * Generator funkcyjny DDS 16MHz * Standardowe przebiegi: sinus, prostokąt, trójkąt, piła, impuls i sin(x)/x. * Generator serii impulsów (do 10 impulsów) * Modulacja AM, tryb przemiatania, przełączanie tonem, sumowanie * Wbudowany generator wyzwalania, tryby bramkowania i burst * Interfejs RS-232 i GPIB 1604 DMM * Maksymalne wskazanie 40,000 * Automatyczna lub ręczna zmiana zakresu * Dokładność 0.08%, rozdzielczość 10μV, 10mΩ * Duży i jasny wyświetlacz LED * True RMS * Tryb Min-Max, Hold, pomiar względny * Interfejs RS DMM * Podwójny wyświetlacz (max wskazaniem 12,000) * Automatyczna lub ręczna zmiana zakresu * Dokładność: 0.04%, rozdzielczość 10μV, 10mΩ * Dwa pomiary jednocześnie * True RMS, pomiar częstotliwości i pojemności * Szeroki zakres trybów pomiarowych * Interfejs RS232, opcjonalnie GPIB * Możliwa praca bateryjna 1908/1908P DMM * Podwójny wyświetlacz (max wskazaniem 120,000) * Automatyczna lub ręczna zmiana zakresu * Dokładność: 0.02%, rozdzielczość 10μV, 10mΩ * Dwa pomiary jednocześnie * Pomiar częstotliwości, pojemności i temperatury * Szeroki zakres trybów pomiarowych * Pamięć 500 odczytów * Możliwa praca bateryjna * Interfejs USB (obydwa modele) * GPIB, RS-232 i zgodny z LXI interfejs LAN (1908P) LCR400 LCR * Dokładność 0.1% * Częstotliwości pomiarowe: 100Hz, 1kHz i 10kHz * Automatyczne rozpoznawanie komponentów * Podwójny wyświetlacz LED 5 cyfr * Tryb segregowania * Interfejs RS-232 * Opcjonalnie pęseta SMD, kable pomiarów czteroprzewodowych, oprogramowanie Windows BS407 Omomierz * Dokładność 0.1% * Zakres pomiarowy 1μΩ do 20kΩ * Przełącznik zmiany kierunku prądu w celu wykrycia siły termoelektrycznej * Pomiar czteroprzewodowy * Możliwość pracy bateryjnej (wbudowana ładowarka) I-prober 520 * Bezdotykowy pomiar prądu w przewodniku * Możliwość obserwacji i pomiaru prądu w ścieżkach PCB * Zakres pomiarowy 10mA do 20App * Pasmo: DC do 5MHz * Niskie szumy * Certyfikat 300V CAT II (600V CAT I) * Możliwość podłączenia do dowolnego oscyloskopu * Dokładna sonda pola magnetycznego

5 Obciążenia elektroniczne Wzmacniacze przebiegów Mierniki częstotliwości LD400 i LD400P * Obciążenie elektroniczne sterowane cyfrowo * Tryby: CC, CR, CV i CP * Napięcie 0 do 80V, prąd 0 do 80A * Maksymalna moc 360W przy 40 st. C (400W przy 28 st. C), krótkotrwale do 600W * Minimalne napięcie <1V przy 40A * Generator stanów przejściowych * Wyjście monitorowania prądu * GPIB, RS-232 i zgodny z LXI interfejs LAN (LD400P) Wzmacniacz przebiegów WA301 * Sygnał wyjściowy do 30Vpp * W pełni zabezpieczone wyjścia 50 Ω i 600Ω * Tłumik 20dB * Pasmo DC do 1MHz * Wejście o wysokiej impedancji, wzmocnienie 0dB do +20dB TF930 i TF960 * Zakres częstotliwości: 0.001Hz do 3GHz lub 6GHz * Stabilność TCXO podstawy czasu lepsza niż 1ppm * Tryby: częstotliwość, okres, szerokość impulsu, licznik zdarzeń * Pomiar z wysoką impedancją do 125 MHz * Filtr dolnoprzepustowy, tłumik, regulacja poziomu wyzwalania * Sprzężenie AC lub DC, wybór 1M/50Ω, zmiana polaryzacji * Duży, 10-cyfrowy wyświetlacz LCD * Możliwość pracy z wbudowanych akumulatorów * Niski pobór prądu * Zdalne sterowanie i odczyt poprzez interfejs USB Mierniki częstotliwości Rodzina PSA 2 * Zakres częstotliwości: 1MHz do 1.3GHz lub 2.7GHz * Rozdzielczość pasm 1MHz, 280kHz lub 15kHz * Typowy poziom szumu -138dBm/Hz * Pomiar w dbm lub dbμv, mv lub μw * Kolorowy, dotykowy wyświetlacz LCD 4.3 * Tryb zero span, demodulacja audio AM i FM * Tryby wyświetlania: normalny, szczytowy i uśredniony * Markery z odczytem wartości bezwzgl. i różnicowych * Inteligentne przesuwanie kursorów * Automatyczne ustalanie parametrów przemiatania * Interfejs USB * Ponad 8 godzin pracy na baterii * Mniejszy i lżejszy niż inne analizatory (waga 0.56 kg) * Dodatkowe funkcje po zainstalowaniu opcji U01: Linie i wzory limitów z komparatorem limitów Logowanie wartości szczytowych, całych wykresów lub zrzutów ekranu poprzez timer, zewnętrzne wyzwolenie lub komparator limitów Wyzwalanie z zewnętrznego źródła lub komparatora limitów Tabele kompensacji, stałe offsety i kompensacja 75Ω Możliwość wyświetlania zawartości ekranu na PC Rodzina PSA 5 * Zakres częstotliwości: 10MHz do 3.6GHz lub 6GHz * Rozdzielczość pasm 300Hz do 10MHz (1:3:10) z regulowanym filtrowaniem video * Typowy poziom szumu -160dBm/Hz * Pomiar w dbm lub dbμv, mv lub μw * Kolorowy, dotykowy wyświetlacz LCD 4.3 * Tryb zero span, demodulacja audio AM i FM * Tryby wyświetlania: normalny, szczytowy i uśredniony * Markery z odczytem wartości bezwzględnych i różnicowych * Inteligentne przesuwanie kursorów * Pomiar częstotliwości w punkcie kursora z rozdzielczością 10Hz * Automatyczne ustalanie parametrów przemiatania * Interfejs USB * Ponad 3.5 godzin pracy na baterii * Mniejszy i lżejszy niż inne analizatory (waga 0.56 kg) * Dodatkowe funkcje po zainstalowaniu opcji U02: Automatyczny pomiar mocy, stosunku przylegających kanałów i zajmowanego pasma Demodulacja AM i FM Linie i wzory limitów z komparatorem limitów Logowanie wartości szczytowych, całych wykresów lub zrzutów ekranu poprzez timer, zewnętrzne wyzwolenie lub komparator limitów Wyzwalanie z zewnętrznego źródła lub komparatora limitów Tabele kompensacji, stałe offsety i kompensacja 75Ω Możliwość wyświetlania zawartości ekranu na PC Mierniki częstotliwości RF RF PFM3000 * Zakres częstotliwości: 3Hz do 3GHz * Pomiar częstotliwości i czasu * Wysoka czułość dla wszystkich częstotliwości * Filtr dolnoprzepustowy * Rozdzielczość dla niskich częstotliwości 0.001mHz * Duży wyświetlacz 8½ cyfry * Długi czas pracy na baterii TGR1040 * Zakres częstotliwości: 10MHz do 1GHz * Dokładność lepsza niż 1ppm (15 st. C do 30 st. C) * Niski szum fazowy * Amplituda -127dBm do +7dBm, krok 0.1dB * Wprowadzanie amplitudy w dbm lub μv / mv * Modulacja FM, wewn. lub zewn. * Sterowanie z klawiatury lub pokrętła * Pamięć 9 ustawień generatora * Pełne zdalne sterowanie poprzez RS232 lub opcjonalnie GPIB TGR2050 * Zakres częstotliwości: 150kHz do 2GHz * Rozdzielczość 10Hz * Dokładność lepsza niż 1ppm (15 st. C do 30 st. C) * Niski szum fazowy * Amplituda -127dBm do +7dBm, krok 0.1dB * Wprowadzanie amplitudy w dbm lub μv / mv * Modulacja FM, fazy, AM wewn. lub zewn. * Sterowanie z klawiatury lub pokrętła * Pamięć 9 ustawień generatora * Pełne zdalne sterowanie poprzez RS232 i GPIB

6 RF Analizatory harmonicznych Analizatory harmonicznych TGR6000 * Zakres częstotliwości: 10MHz do 6GHz * Dokładność lepsza niż 1ppm (15 st. C do 30 st. C) * Niski szum fazowy * Amplituda -110dBm do +7dBm, krok 0.1dB * Wprowadzanie amplitudy w dbm, μv / mv lub dbμv * Tabele kompensacyjne użytkownika dla określonych ustawień testowych * Szybkie przemiatanie * Przemiatanie wewn. lub zewn., lin lub log, w górę lub w dół * Lista przemiatań do 1000 punktów (amplituda dla danej częstotliwości) * Pamięć 12 ustawień generatora i 16 list przemiatań * Pełne zdalne sterowanie poprzez RS232, GPIB, USB i LAN HA1600A * Pomiar harmonicznych zgodne z EN przy użyciu źródła takiego jak np. AC1000A * Prezentacja harmonicznych tabelarycznie i jak histogram * Ciągła analiza z aktualizacją wyświetlacza w czasie rzeczywistym * Pomiar fluktuacji i migotania zgodne z EN * Pomiar: W, VA, Vrms, Vpk, Arms, Apk, A-inrush, CF, THD, PF, Hz * Wyświetlanie przebiegów napięcia i prądu w czasie rzeczywistym * Szeroki wybór typów gniazd zasilania * Interfejsy RS232, USB, port drukarki (równoległy) * Oprogramowanie Windows AC1000A * Źródło 1 kw o niskich zniekształceniach * Przeznaczony do współpracy z analizatorami takimi jak HA1600A * Pozwala na pomiary zgodne z EN

7

8 Computer Controls Sp. z o.o. ul. Budowlanych 1 PL Bielsko-Biała Tel: +48 (33) Fax: +48 (33) info@ccontrols.pl
