1 Projektowanie sieci komputerowych przegląd projektów

2 Wykaz projektów 1. Budynek 15 pięter 2. Firma budowlana 3. Osiedle domków szeregowych 4. Elewator 5. Sąsiedzi 6. Muzeum 7. Szkoła 8. Fabryka, biuro i wynajem 9. Biblioteka 10. Drukarnia 11. Trzy budynki 12. Wydział spraw osobowych 13. Firma MGM 14. ISP Datacenter

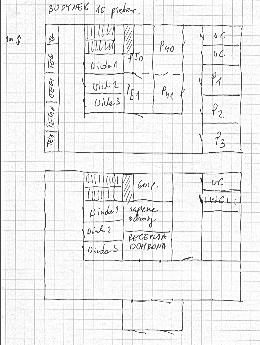

3 Budynek 15 pięter Budynek 15 pięter + parter Obecnie zajęte 4 pierwsze piętra ale należy wykonać projekt pozwalający działać tam kilku osobnym, niezależnym firmom. wykonać projekt okablowania sieciowego i telefonicznego, dostępu do Internetu,

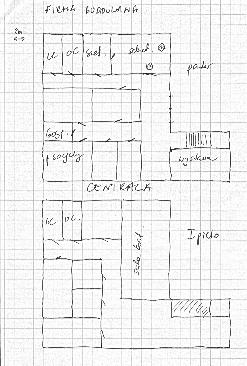

4 Firma budowlana Centrala w piętrowym budynku do tgo dziś 7 a wkrótce ok. 15 oddziałów na placach składowych w kontenerach Sprzedaż następuje w centrali i placach należy zorganizować obsługę zamówień materiałów między oddziałami Opracować koncepcje realizacji systemu: przepływ danych, synchronizacja danych, oprogramowanie ( tylko w zarysie ) wykonać projekt okablowania sieciowego i telefonicznego w centrali dostępu do kontenerów do centrali, przy czym place są w różnych lokalizacjach i różnorodnych warunkach dostępu do usług transmisji danych

kontakt domków ze sobą w ramach sieci osiedlowej.

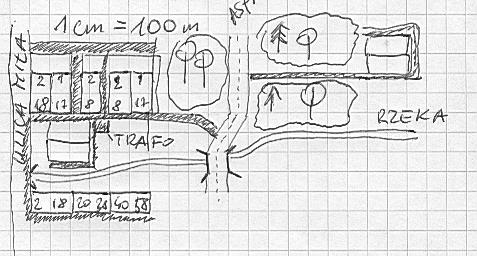

5 Osiedle domków szeregowych Zespół domków rozłożonych w lesie. Zakładając udział 60-70% domków w przedsięwzięciu zapewnić dostęp do sieci publicznej i kontakt domków ze sobą w ramach sieci osiedlowej. Opracować koncepcje realizacji systemu oparte o różne technologie sieci osiedlowej: WLAN PLC xdsl Tradycyjne kablowe LAN inne? dostępu sieci osiedlowej/dwóch sieci do Internetu

6 Elewator Trzy obiekty powinny zostać połączone. Celem jest komunikacja między dyrekcją i księgowością oraz dyrekcją i elewatorem Można użyć stare linie telefoniczne, albo ułożyć nową instalację Porównanie: światłowód technologie SDSL bezprzewodowe Interesujące jest jak wygląda to porównanie zależnie od odległości obiektów wykonać projekt okablowania sieciowego i telefonicznego, w centrali (budynek piętrowy) połączenia z księgowością i budynkiem elewatora, w którym znajduję się jeden/ dwa komputery sterujące i wizualizacja obiektu, szybkość transmisji między budynkami może być niezbyt wielka.

7 Sąsiedzi Piwnice Sąsiedzi postanowili tanim kosztem uzyskać dostęp do Internetu. Zainteresowanych jest tym ok % mieszkańców bloku, w którym jest 30 mieszkań. Ponadto w każdym lokalu istnieje sieć telefoniczna i gniazdo telewizji kablowej. Mieszkanie nr 2 udostępni pokój na cele instalacji sprzętu.

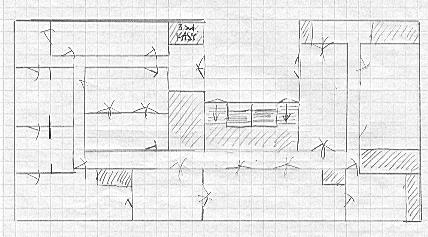

8 Muzeum Obiekt zabytkowy; pomieszczenia techniczne są zakreskowane. Należy zainstalować system informatyczny regulujący ruch zwiedzających ( zaznaczone drzwi, kołowroty) połączony z kasami oraz systemy informacyjne dla zwiedzających. Systemy regulacji ruchu mają połączenia łączami szeregowymi RS232 lub podobne 1 kratka = 2 m

9 Szkoła Trzy pokoje stanowią pracownię informatyczną w szkole. Jest tam około 20 komputerów różnego rodzaju. Należy połączyć w sieć możliwie niedrogo i znaleźć tanie połączenie do Internetu

10 Fabryka, biuro i wynajem Obiekt 3 piętrowy ( bez piętra II). Fabryka zajmuje parter i część IIIp. Pozostałe powierzchnie przeznaczono na wynajem biur dla wielu (?) firm. Projekt okablowania strukturalnego ( komputery + telefony ) i sprzęt

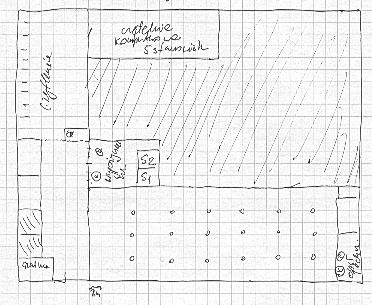

11 Biblioteka Biblioteka z czytelnią Internetową. System obsługi wypożyczeń ma własny serwer i cztery stanowiska obsługi. Czytelnia korzysta głownie z dostępu do Internetu z wydzielonym serwerem. Czasami obsługa korzysta z usług internetowych a czytelnicy zaglądają do informacji na serwerze obsługi wypożyczeń

12 Drukarnia Budynek drukarni i magazyn (1 stanowisko) odległy od budynku ( różne warunki i odległość). Okablowanie wskazanych punktów i obsługa czytnika kart magnetycznych (RS232)

13 Trzy budynki Wi nd Wi a nd a Te ch W C W C Trzy wysokie budynki ( jest też wariant czterech), identyczne, należą do jednej firmy wielodziałowej. Zaprojektować sieć komputerową i telefoniczną wewnątrz budynków). Należy zapewnić łączność między nimi i dostęp do Internetu. Str aż Różne warunki widzialności i odległości zmuszają do rozważenia różnych technologii łączności: Budowa traktów, dzierżawa traktów albo usług połączeń, Łącza bezprzewodowe radiowe lub FSO Wi nda Wi nda WC WC 1 7 k m 2 3 k m Tec h 3

14 Wydział spraw osobowych Wydział spraw osobowych gminy w Urzędzie Gminy, działa system obsługi obywateli oparty o serwer z bazą danych. Cztery terminale wprowadzania danych, terminal u kierownika i terminal w USC. Wykonać trzeba projekt okablowania i sprzętu do terminali, dobrać terminale i koncentratory terminali.

15 Firma MGM Zakład produkcyjny gdzie na I piętrze pracuje kilkadziesiąt maszyn wyposażonych w interfejsy szeregowe i sieciowe różnego rodzaju. Należy wykonać okablowanie sieciowe i telefoniczne i dobrać sprzęt dla małej firmy i rozwiązać problem transmisji danych różnych w tym nietypowych standardach.

16 ISP 2 Duży obiekt o złożonym kształcie. Okablowanie strukturalne i sprzęt Cechą charakterystyczną jest to, że: Szereg firm wewnątrz używa intensywnie Internetu i sieci VPN. Należy zapewnić niezawodny dostęp do usług sieci publicznej.

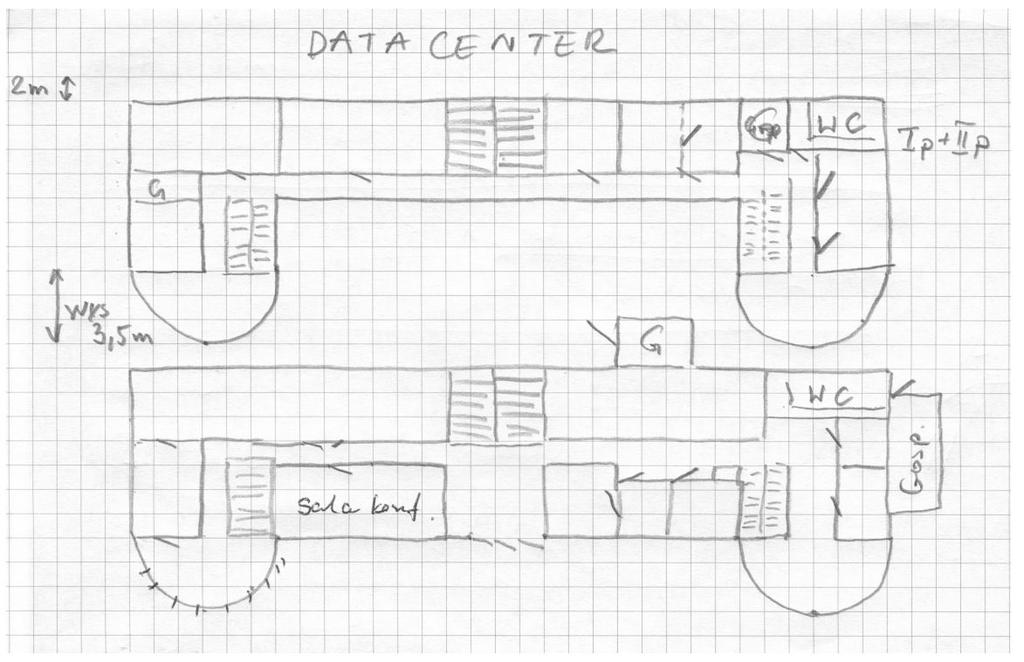

17 Datacenter Budynek dwupiętrowy o dużej koncentracji sprztu komputerowego, EIA 942, DataCenter.

18 Wykaz projektów 1. Budynek 15 pięter 2. Firma budowlana 3. Osiedle domków szeregowych 4. Elewator 5. Sąsiedzi 6. Muzeum 7. Szkoła 8. Fabryka, biuro i wynajem 9. Biblioteka 10. Drukarnia 11. Trzy budynki 12. Wydział spraw osobowych 13. Firma MGM 14. ISP Datacenter
