1 Projektowanie sieci komputerowych przegląd projektów studia 5 lat mgr inż.

2 Wykaz projektów 1. Budynek 5 H pięter, zespół czterech 2. Firma budowlana 3. Osiedle domków szeregowych 4. Sąsiedzi 5. Firma spedycyjna HQ3MAG 6. Gran Hotel Chiclayo 7. Elewator 8. Muzeum 9. Fabryka, biuro i wynajem 10. Drukarnia 11. Trzy/cztery budynki 12. ISP Datacenter 14. CTI

Firma spedycyjna HQ3MAG 6. Gran Hotel Chiclayo 7. Elewator 8. Muzeum 9.

3 [1] Zespół budynków 5-cio piętrowych Budynek 5 pięter + parter, gdzie parter ma foyer ( na rysynku ) Zlokalizowane w Łodzi, Krakowie, Nowym Targu i Dreźnie Korporacja ubezpieczeniowa posiada HQ w Dreźnie i biura w trzech miastach w Polsce Zaplanować i wykonać sieć w budynku (-ach), połączenie sieci lokalnych w jedną sieć korporacyjną

Korporacja ubezpieczeniowa posiada HQ w Dreźnie i biura w trzech miastach w Polsce

4 [2] Firma budowlana Centrala w piętrowym budynku do tgo dziś 7 a wkrótce ok. 15 oddziałów na placach składowych w kontenerach Sprzedaż następuje w centrali i placach należy zorganizować obsługę zamówień materiałów między oddziałami Opracować koncepcje realizacji systemu: przepływ danych, synchronizacja danych, oprogramowanie ( tylko w zarysie ) wykonać projekt okablowania sieciowego i telefonicznego w centrali dostępu do kontenerów do centrali, przy czym place są w różnych lokalizacjach i różnorodnych warunkach dostępu do usług transmisji danych

między oddziałami Opracować koncepcje realizacji systemu: przepływ danych, synchronizacja danych, oprogramowanie ( tylko w zarysie )

5 [3] Osiedle domków szeregowych Zespół domków rozłożonych w lesie. Zakładając udział 60-70% domków w przedsięwzięciu zapewnić dostęp do sieci publicznej i kontakt domków ze sobą w ramach sieci osiedlowej. Opracować koncepcje realizacji systemu oparte o różne technologie sieci osiedlowej: WLAN PLC xdsl Tradycyjne kablowe LAN inne? dostępu sieci osiedlowej/dwóch sieci do Internetu

kontakt domków ze sobą w ramach sieci osiedlowej.

6 [4] Sąsiedzi Piwnice Sąsiedzi postanowili tanim kosztem uzyskać dostęp do Internetu. Zainteresowanych jest tym ok % mieszkańców bloku, w którym jest 30 mieszkań. W pobliży jest 6 podobnych domów 3,4,5 klatkowych Ponadto w każdym lokalu istnieje sieć telefoniczna i gniazdo telewizji kablowej.

Zainteresowanych jest tym ok. 70 80 % mieszkańców bloku, w którym jest 30 mieszkań.

7 [5] Firma spedycyjna HQ3MAG

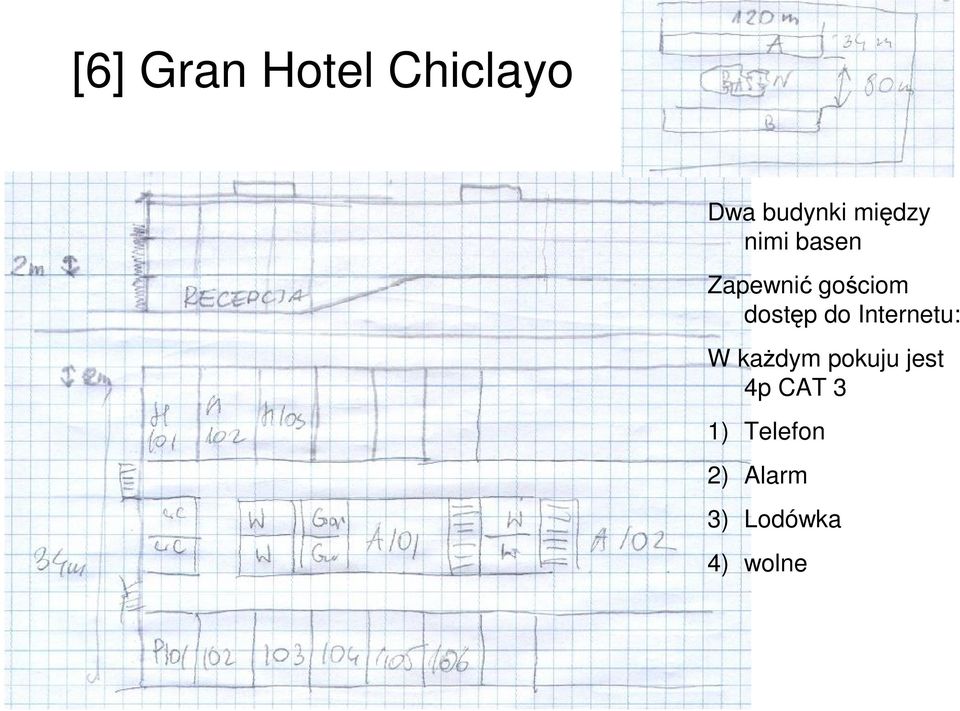

8 [6] Gran Hotel Chiclayo Dwa budynki między nimi basen Zapewnić gościom dostęp do Internetu: W każdym pokuju jest 4p CAT 3 1) Telefon 2) Alarm 3) Lodówka 4) wolne

9 [7] Elewator Trzy obiekty powinny zostać połączone. Celem jest komunikacja między dyrekcją i księgowością oraz dyrekcją i elewatorem Można użyć stare linie telefoniczne, albo ułożyć nową instalację Porównanie: światłowód technologie SDSL bezprzewodowe Interesujące jest jak wygląda to porównanie zależnie od odległości obiektów wykonać projekt okablowania sieciowego i telefonicznego, w centrali (budynek piętrowy) połączenia z księgowością i budynkiem elewatora, w którym znajduję się jeden/ dwa komputery sterujące i wizualizacja obiektu, szybkość transmisji między budynkami może być niezbyt wielka.

Porównanie: światłowód technologie SDSL bezprzewodowe Interesujące jest jak wygląda to porównanie zależnie od odległości obiektów wykonać projekt

10 [8] Muzeum Obiekt zabytkowy; pomieszczenia techniczne są zakreskowane. Należy zainstalować system informatyczny regulujący ruch zwiedzających ( zaznaczone drzwi, kołowroty) połączony z kasami oraz systemy informacyjne dla zwiedzających. Systemy regulacji ruchu mają połączenia łączami szeregowymi RS232 lub podobne 1 kratka = 2 m

zaznaczone drzwi, kołowroty) połączony z kasami oraz systemy informacyjne dla

11 [9] Fabryka, biuro i wynajem Obiekt 3 piętrowy ( bez piętra II). Fabryka zajmuje parter i część IIIp. Pozostałe powierzchnie przeznaczono na wynajem biur dla wielu (?) firm. Projekt okablowania strukturalnego ( komputery + telefony ) i sprzęt

Pozostałe powierzchnie przeznaczono na wynajem biur dla

12 [10] Drukarnia i magazyny Budynek drukarni i 3 magazyny (1 stanowisko w każdym) odległy od budynku ( różne warunki i odległość). Okablowanie wskazanych punktów i obsługa czytnika kart magnetycznych (RS232)

13 [11] Trzy budynki Wi nd Wi a nd a Te ch W C W C Trzy wysokie budynki ( jest też wariant czterech), identyczne, należą do jednej firmy wielodziałowej. Zaprojektować sieć komputerową i telefoniczną wewnątrz budynków). Należy zapewnić łączność między nimi i dostęp do Internetu. Str aż Różne warunki widzialności i odległości zmuszają do rozważenia różnych technologii łączności: Budowa traktów, dzierżawa traktów albo usług połączeń, Łącza bezprzewodowe radiowe lub FSO Wi nda Wi nda WC WC 1 7 k m 2 3 k m Tec h 3

Należy zapewnić łączność między nimi i dostęp do Internetu.

14 [12] ISP 2 Duży obiekt o złożonym kształcie. Okablowanie strukturalne i sprzęt Cechą charakterystyczną jest to, że: Szereg firm wewnątrz używa intensywnie Internetu i sieci VPN. Należy zapewnić niezawodny dostęp do usług sieci publicznej.

jest to, że: Szereg firm wewnątrz używa intensywnie

15 [13] Datacenter Budynek dwupiętrowy o dużej koncentracji sprztu komputerowego, EIA 942, DataCenter.

16 [14] CTI promo 2008

17 Wykaz projektów - trudność 1. Budynek 5 H pięter, zespół czterech 2. Firma budowlana 3. Osiedle domków szeregowych 4. Sąsiedzi 5. Firma spedycyjna HQ3MAG 6. Gran Hotel Chiclayo 7. Elewator 8. Muzeum 9. Fabryka, biuro i wynajem 10. Drukarnia 11. Trzy/cztery budynki 12. ISP Datacenter 14. CTI
