1 Zawory regulacyjne do ogrzewania podłogowego Rozdzielacze do ogrzewania podłogowego Utrzymanie ciśnienia i Odgazowanie Równoważenie i Regulacja Termostatyka ENGINEERING ADVANTAGE Rozdzielacz wyposażony w zawory regulacyjne z wbudowanymi wkładkami termostatycznymi oraz zawory odcinające, zaprojektowany do systemów grzewczych.

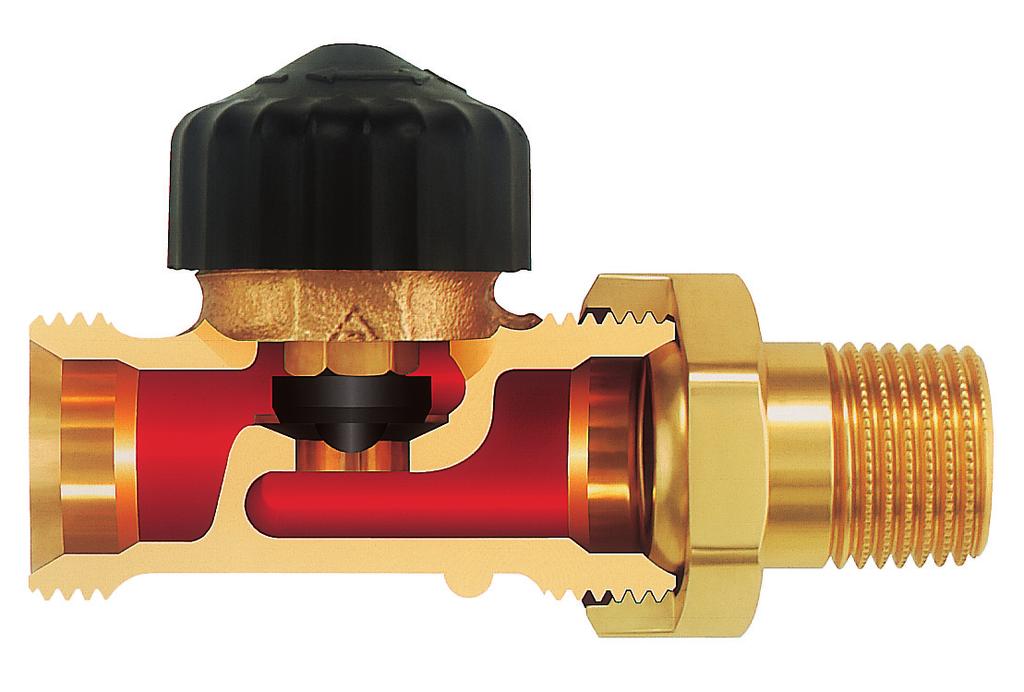

2 Opis Zawory regulacyjne HEIMEIER do montażu na zasilaniu oraz zawory odcinające są produkowane z brązu odpornego na korozję w trzech różnych wersjach przyłączeniowych, specjalnie do montażu na rozdzielaczach obiegu grzewczego. Uniwersalny system przyłączeniowy umożliwia łączenie z rurami z tworzywa sztucznego, miedzi, ze stali cienkościennej lub zespolonymi o różnych średnicach przy pomocy gwintowanych złączek zaciskowych zaprojektowanych do tych typów rur. Do zaworów regulacyjnych HEIMEIER należy stosować tylko odpowiednio oznaczone złączki zaciskowe gwintowane HEIMEIER (oznaczenie np. 15 THE). Budowa Zawór regulacyjny obudowa z brązu odpornego na korozję trzpień wykonany ze stali nierdzewnej z podwójnym uszczelnieniem typu o-ring zewnętrzny o-ring oraz termostatyczna głowica zaworowa wymienialne podczas pracy obsługa ręczna przy pomocy pokrętła regulacyjnego regulacja termostatyczna przy pomocy głowicy termostatycznej F lub siłowników termicznych i elektromotorycznych z odpowiednimi termostatami pokojowymi uniwersalne możliwości przyłączenia z obu stron Zawór odcinający obudowa z brązu odpornego na korozję precyzyjna regulacja dzięki konstrukcji z podwójnym grzybkiem, brak ogranicznika skoku uszczelnienie trzpienia uszczelkami typu o-ring niezmienność nastawy wstępnej przy otwieraniu i zamykaniu uniwersalne możliwości przyłączenia z obu stron 2

3 Zastosowanie Zawór regulacyjny jest stosowany: bez pokrętła regulacyjnego, do indywidualnej regulacji temperatury pomieszczenia przy pomocy głowicy termostatycznej F lub siłowników termicznych i elektromotorycznych w połączeniu z odpowiednimi termostatami pokojowymi. z pokrętłem regulacyjnym, do obsługi ręcznej. Ta wersja może w łatwy sposób zostać przezbrojona na termostatyczną regulację dla poszczególnych pomieszczeń. Zrównoważenie hydrauliczne instalacji ogrzewania następuje na zaworze odcinającym. Dzięki specjalnej konstrukcji podwójnego grzybka nastawa wstępna nie ulega zmianie przy otwieraniu i zamykaniu zaworu. W celu montażu termometru do pomiaru temperatury zaślepkę złączki należy zastąpić oprawką termometru. Przykład zastosowania Rozdzielacz obiegu grzewczego Wskazówka Skład medium przenoszącego ciepło powinien odpowiadać VDI wytyczna 2035, dotyczącej zapobiegania uszkodzeniom i tworzeniu się kamienia w systemach centralnego ogrzewania wodnego. W przypadku instalacji przemysłowych lub ogrzewania zdalnego należy przestrzegać instrukcji VdTUV 14/AGFW, 5/15. Oleje mineralne wzgl. jakiekolwiek smary zawierające oleje mineralne zawarte w medium prowadzą najczęściej do uszkodzenia uszczelnień EPDM. W przypadku stosowania bezazotynowych środków zapobiegających zamarzaniu i korozji na bazie glikolu etylowego należy sprawdzić w dokumentacji producenta odpowiednie dane, w szczególności dotyczące koncentracji poszczególnych dodatków. Termostatyczne zawory grzejnikowe pasują do wszystkich głowic termostatycznych HEIMEIER i siłowników termicznych wzgl. elektromotorycznych. Optymalne wzajemne dopasowanie komponentów gwarantuje najwyższe bezpieczeństwo. W przypadku stosowania siłowników innych producentów należy zwrócić uwagę na dopasowanie ich siły nastawczej w zakresie zamykania do termostatycznego zaworu grzejnikowego z talerzem zaworu z miękkim uszczelnieniem. Instalacja Odciąć równo rurę z tworzywa sztucznego. Wcisnąć nakrętkę na rurę. 2. Wyciągnąć pierścień zaciskowy nad rurę. 3. Umieść końcówkę węża, trzymając mocno złączkę zaciskową. 4. Odciągnąć wkładki oraz rurę tworzywową. 5. Odkręcić nakrętkę zaciskową (Wcisnąć rurę aż do oporu).. Trzymając zawór kluczem 27 dokręć mocno nakrętkę kluczem 30 (Moment rozruchowy ok Nm)

4 Rozdzielacze do ogrzewania podłogowego - Zawory regulacyjne do ogrzewania podłogowego Obsługa A. Zaślepka B. Śrubokręt C. Zaślepka D. Trzpień E. Stożek nastawczy B A C D E 4 5 Dane techniczne Wykres dla zaworu regulacyjnego DN 15 4 Odcięcie nastawa 1. Odkręcić zaślepkę kluczem Zamknij trzpień kluczem imbusowym 5 mm, obracając nim w prawo aż do oporu. 3. Wkręcić stożek nastawczy za pomocą śrubokręta 4 mm, obracając nim w prawo, aż do oporu (najmniejsza nastawa wynosi 0). Ustaw żądany przepływ obracając śrubokrętem w lewo. Zapoznaj się z wartościami nastaw z wykresu. 4. Otwórz trzpień obracając kluczem nimbusowym 5 mm w lewo, aż do oporu. 5. Odkręć zaślepkę i przykręć ją mocno wykorzystując klucz 19.. Nastawa nie będzie zmieniona w przypadku, gdy odcięcie jest otwarte lub zamknięte.

5 Zawór z głowicą termostatyczną DN 15 (1/2 ) Straight Współczynnik Kv Odchyłka regulacyjna [xp]???? 1,0 1,5 2,0 2,5 3,0 Kvs Dopuszczalna temp. pracy TB [ C] Dopuszczalna temperatura robocza PB [bar] Dopuszczalne ciśnienie, przy którym zawór pozostaje jeszcze zamknięty Δp [bar] Głowica termost. EMO T/NC EMOtec/NC EMO 1/3 EMO EIB/LON EMO T/NO EMOtec/NO 0,38 0,59 0,79 0,95 1,10 1,70 0***) 10 1,0 2,7 3,5 *) Głowica termostatyczna [xp=2 K] **) Pokrętło (w pełni otwarte) / Siłownik ***) Z kapturkiem zabezpieczającym lub siłownikiem 100 C Przykład obliczenia 1 Szukane: Obieg grzewczy 1: całkowita strata ciśnienia Dane: Strumień ciepła, wliczając straty ciepła przez podłogę Q = 1490 W Różnica temperatur Δt = 8 K (44/3 C) Średnica rury ø = 17 x 2 mm Długość rury wraz z zasilaniem I = 90 m Rozwiązanie: Przepływ masowy m / (c Δt) = 1490 / (1,13 8) = 10 kg/h Spadek ciśnienia na zaworze regulacyjnym (wraz z siłownikiem) Δp V = 9 mbar Spadek ciśnienia na zaworze odcinającym (w pełni otwartym) Δp RV = 15 mbar Jednostkowy spadek ciśnienia w rurociągach R = 1.2 mbar/m Spadek ciśnienia w rurociągach Δp R = R I = = 108 mbar Całkowita strata ciśnienia w obiegu grzewczym 1 Δp HK1 = Δp V + Δp RV + Δp R = 132 mbar c v = k v 0,8 k v = c v 0,8 5

6 Wykres dla zaworu odcinającego DN 15 *) Obroty śrubokrętem Przykład obliczenia 2 Szukane: Wartość nastawy na odcięciu, obieg grzewczy 2 Dane: Strumień ciepła, wliczając straty ciepła przez podłogę Q = 10 W Różnica temperatur Δt = 8 K (44/3 C) Średnica rury ø = 17 x 2 mm Długość rury, wliczając zasilanie I = 8 m Spadek ciśnienia w najmniejszym obiegu grzewczym Δp HK1 = 132 mbar Rozwiązanie: Przepływ masowy m = Q / (c Δt) = 10 / (1,13 8) = 130 kg/h Spadek ciśnienia na zaworze regulacyjnym (z pokrętłem) Δp V = mbar Jednostkowy spadek ciśnienia w rurociągach R = 1.0 mbar/m Spadek ciśnienia na rurociągach Δp R = R I = = 8 mbar Spadek ciśnienia na zaworze odcinającym Δp RV = Δp HK1 Δp V Δp R = 40 mbar Nastawa, z wykresu = 2.0 obroty c v = k v 0,8 k v = c v 0,8

7 Rozdzielacze do ogrzewania podłogowego - Zawory regulacyjne do ogrzewania podłogowego Przegląd urządzeń EMO T Termiczny, dwupołożeniowy siłownik do systemów grzewczych, chłodniczych oraz wentylacyjnych. Wbudowane zabezpieczenie przeciwprzepięciowe gwarantuje bezpieczeństwa działania (dla modeli 230 V). 230 V Bezprądowo zamknięty (NC) Bezprądowo otwarty (NO) V Bezprądowo zamknięty (NC) Bezprądowo otwarty (NO) EMOtec Siłownik termiczny, dwupołożeniowy do ogrzewania podłogowego. Ze wskaźnikiem położenia (model NC). 230 V Bezprądowo zamknięty (NC) Bezprądowo otwarty (NO) V Bezprądowo zamknięty (NC) Bezprądowo otwarty (NO) Radiocontrol F System sterowania radiowego dla indywidualnej regulacji temperatury podłogi, ścian, stropów grzewczochłodzących w połączeniu z termicznymi, dwupołożeniowymi siłownikami (np. EMO T /EMOtec ). Model nadajnika pokojowego Z cyfrowym zegarem nastawczym, wraz baterią Bez trybu nastawczego, wraz z baterią Z trybem nastawczym, wraz z baterią Nadajnik pokojowy Elektroniczny regulator z wyświetlaczem, zasilany baterią. Jednostka centralna Odbiera sygnały radiowe od nadajników. 8 lub wyjść do podłączenia siłowników termicznych. Modele jednostek centralnych kanałowa bez zegara czasowego kanałowa z zegarem czasowym C Termostat P z zegarem analogowym Elektroniczny, dwupołożeniowy termostat pokojowy z funkcją regulacji temperatury pokojowej, z analogowym 7-dniowym trybem pracy, sterowanie szerokością impulsu (PWM), ze stykiem przełącznym. Model 230 V V Termostat P z zegarem elektronicznym Elektroniczny, dwupołożeniowy termostat pokojowy z funkcją regulacji temperatury pokojowej, wraz cyfrowym programatorem, sterowanie szerokością impulsu (PWM), ze stykiem przełącznym. Obsługa menu za pomocą 4 przycisków. Model 230 V zasilany z baterii

8 Obudowa ochronna Zamykana obudowa natynkowa do termostatu P. Przezroczysta. 194 mm x 0 mm x 85 mm (szer. x wys. x dług.) Termostat pokojowy Z termicznym sprzężeniem zwrotnym, reguluje temperaturę pomieszczenia w połączeniu z siłownikami termicznymi. 230 V bez obniżania temperatury z obniżaniem temperatury V bez obniżania temperatury z obniżaniem temperatury Trafo-Station Stacja transformatorowa Transformator niskonapięciowy 24 V Siłowniki elektromotoryczne EMO 1, EMO 3, EMO EIB oraz EMOLON. Mogą być stosowane wraz z zaworami termostatycznymi oraz zaworami trójdrogowymi marki HEIMEIER. EMO 1 siłownik proporcjonalny 0-10 V DC EMO 3 siłownik trzypunktowy EMO EIB do bezpośredniego wpięcia do europejskiej magistrali instalacyjnej Standard z dwoma wejściami binarnymi EMOLON do zastosowania w sieciach LONWORKS Wariant LP (wariant FT na zapytanie) Elektroniczny regulator temperatury Termostat E 1 oraz termostat E 3 są stosowane wraz z siłownikiem elektromotorycznym EMO 1 lub EMO 3. Dla wersji niskonapięciowych dostępne bezpieczne transformatory zgodne z normą EN 0742, np. może być stosowana stacja transformatorowa HEIMEIER. Termostat E 1 z ciągłą regulacją Termostat E 3 z regulacją 3-punktową Głowica termostatyczna typu F Nastawnik zdalny z wbudowanym czujnikiem. Czujnik wypełniony cieczą. Zakres temperatur 0 C do 27 C. Model Nastawnik zdalny z wbudowanym czujnikiem Zakres temperatur Długość kapilary [m] 0 C 27 C 2, , , , ,

9 Podłączenie do zaworów innych producentów W połączeniu z siłownikami HEIMEIER oraz głowicą termostatyczną typu F. Do montażu na zaworach termostatycznych poniżej wymienionych producentów. Producent Danfoss RA Danfoss RAV Danfoss RAVL Vaillant (Ø 30 mm) TA (M28x1,5) Herz Markaryd Comap Giacomini Oventrop (M30x1) Ista Rotex Uponor (Velta) Euro-/Kompakt distributor lub zawór powrotny 17 Uponor (Velta) Provario distributor *) Tylko w połączeniu z termicznymi lub elektromotorycznymi siłownikami marki HEIMEIER. 9

10 Produkty Zawór regulacyjny wraz z wkładką termostatyczną Prosty DN 15 (1/2 ) Połączenie z gwintem wewnętrznym Rp1/2 Rp 1/ 2 Model kv Odchyłka [xp] kvs 1 K / 2 K Z pokrętłem 0,38 / 0,79 1, Bez pokrętła Wraz kapturkiem ochronnym 0,38 / 0,79 1, R 1 / 2 Połączenie ze złączką R1/2 Model kv Odchyłka [xp] kvs 1 K / 2 K Z pokrętłem 0,38 / 0,79 1, Bez pokrętła Wraz z kapturkiem ochronnym 0,38 / 0,79 1, Z obu stron połączenie z gwintem zewnętrznym G3/4 do złączek zaciskowych Model kv Odchyłka [xp] kvs 1 K / 2K Z pokrętłem 0,38 / 0,79 1, Bez pokrętła Wraz z kapturkiem ochronnym 0,38 / 0,79 1, Zawór odcinający Rp 1 / 2 Prosty DN 15 (1/2 ) Model kvs Połączenie Rp1/2 z gwintem wewnętrznym 1, R 1 / 2 Model kvs Połączenie ze złączką R1/2 1, Model kvs Połączenie z obu stron z gwintem zewnętrznym G3/4 do złączek zaciskowych 1,

11 Akcesoria Pokrętło regulacyjne Do wszystkich korpusów zaworów termostatycznych HEIMEIER Wkładka termostatyczna Wkładka wymienna. Dławica z czarną etykietą Króciec do kompensacji długości Do zaciskowego łączenia, rur z tworzywa sztucznego, miedzi, stali cienkościennej lub zespolonych. Do zaworów z gwintem zewnętrznym G3/4. Mosiądz, niklowany. Złączka zaciskowa Dla rur z tworzyw sztucznych. Łączenie gwintem zewnętrznym G3/4. Mosiądz, niklowany. L G3/4 x G3/ G3/4 x G3/ Ø Rury 14x x x x x Złączka zaciskowa Do miedzi i rur ze stali cienkościennej. Złącze na gwint zewnętrzny G3/4. Mosiądz, niklowany. Przy grubości ścianki 0,8-1 mm należy zastosować tulejki rozporowe. Należy przestrzegać wytycznych producenta. Tulejka rozporowa Do rur miedzianych lub ze stali cienkościennej o grubości ścianki 1 mm. Mosiądz. Ø Rury L Ø Rury 25, , , , Złączka zaciskowa Do rur miedzianych lub ze stali. Złącze na gwint zewnętrzny G3/4. Miękkie uszczelnienie. Mosiądz, niklowany. Złączka zaciskowa do rur wielowarstwowych. Na gwint zewnętrzny G3/4. Mosiądz, niklowany. Ø Rury Ø Rury 1x

12 Złączka wkrętna redukcyjna Do złączy zaciskowych do rur z tworzyw sztucznych, miedzi, stali cienkościennej lub rur zespolonych. Mosiądz, niklowany. Złączka wkrętna równoprzelotowa Do złączy zaciskowych łączonych obustronnie rur z tworzyw sztucznych, miedzi, stali cienkościennej lub rur zespolonych. Mosiądz, niklowany. L G3/4 x R1/ G3/4 x G3/ Wymiary Zawór regulacyjny ø38 ø38 ø38 53,5 SW 27 SW 30 53,5 SW 30 SW 30 53,5 SW 30 Rp 1 /2 Ø R 1 /2 Ø Ø SW , SW 27 29, SW 27 29, ,5 18,5 18,5 Zawór odcinający SW 19 SW 19 SW 19 SW 27 SW 30 SW 30 SW 30 SW 30 Rp 1 /2 Ø R 1 /2 Ø Ø SW 22 29, , SW 22 SW 22 29, Produkty, teksty, fotografie, rysunki oraz wykresy w tym dokumencie mogą być zmienione przez TA Hydronics bez wcześniejszego zawiadomienia oraz podania powodu. Po najnowsze informacje o naszych produktach prosimy o wizytę na stronie
