Opis przedmiotu zamówienia

Transkrypt

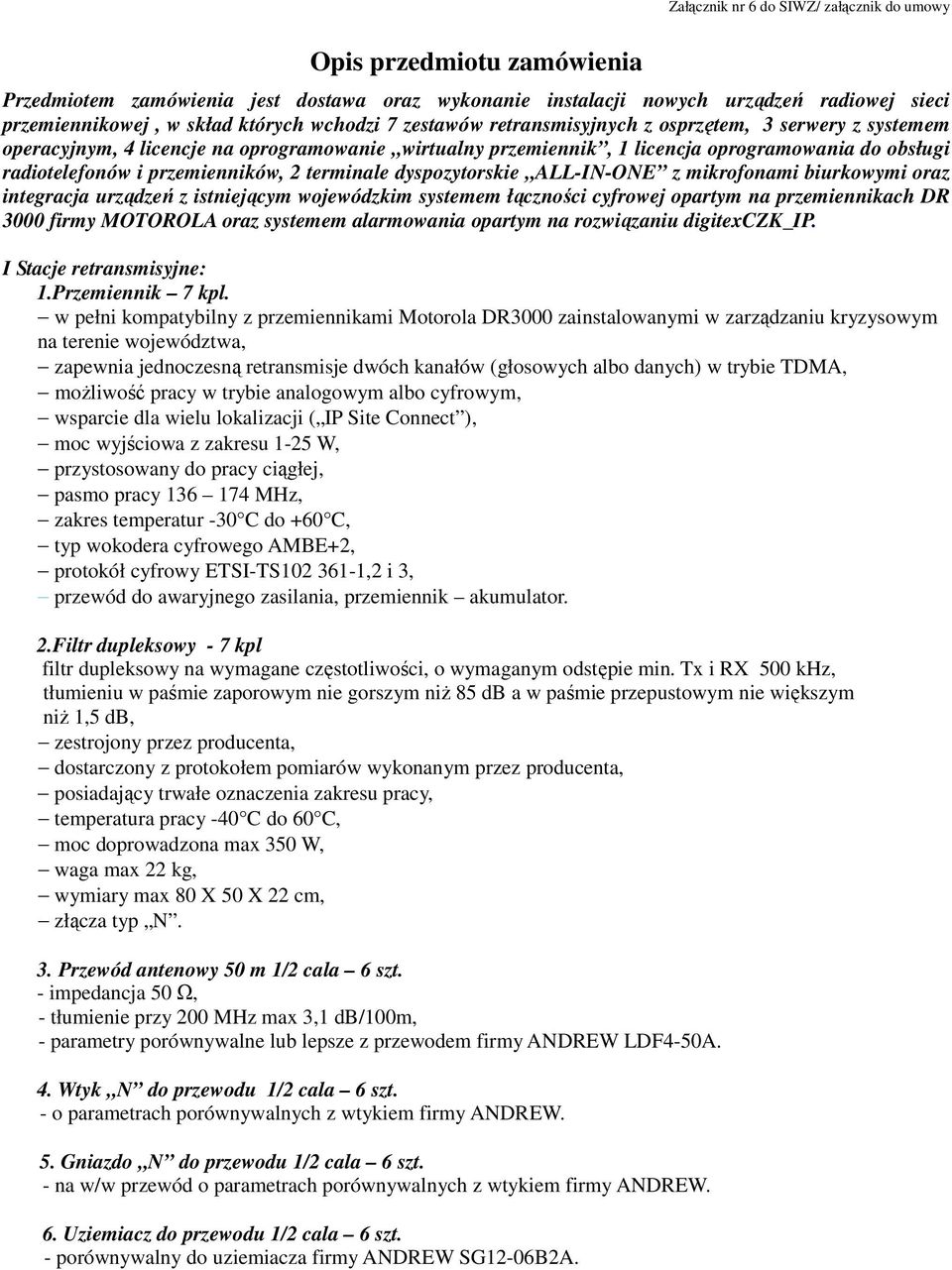

1 Załącznik nr 6 do SIWZ/ załącznik do umowy Opis przedmiotu zamówienia Przedmiotem zamówienia jest dostawa oraz wykonanie instalacji nowych urządzeń radiowej sieci przemiennikowej, w skład których wchodzi 7 zestawów retransmisyjnych z osprzętem, 3 serwery z systemem operacyjnym, 4 licencje na oprogramowanie wirtualny przemiennik, 1 licencja oprogramowania do obsługi radiotelefonów i przemienników, 2 terminale dyspozytorskie ALL-IN-ONE z mikrofonami biurkowymi oraz integracja urządzeń z istniejącym wojewódzkim systemem łączności cyfrowej opartym na przemiennikach DR 3000 firmy MOTOROLA oraz systemem alarmowania opartym na rozwiązaniu digitexczk_ip. I Stacje retransmisyjne: 1.Przemiennik 7 kpl. w pełni kompatybilny z przemiennikami Motorola DR3000 zainstalowanymi w zarządzaniu kryzysowym na terenie województwa, zapewnia jednoczesną retransmisje dwóch kanałów (głosowych albo danych) w trybie TDMA, możliwość pracy w trybie analogowym albo cyfrowym, wsparcie dla wielu lokalizacji ( IP Site Connect ), moc wyjściowa z zakresu 1-25 W, przystosowany do pracy ciągłej, pasmo pracy MHz, zakres temperatur -30 C do +60 C, typ wokodera cyfrowego AMBE+2, protokół cyfrowy ETSI-TS ,2 i 3, przewód do awaryjnego zasilania, przemiennik akumulator. 2.Filtr dupleksowy - 7 kpl filtr dupleksowy na wymagane częstotliwości, o wymaganym odstępie min. Tx i RX 500 khz, tłumieniu w paśmie zaporowym nie gorszym niż 85 db a w paśmie przepustowym nie większym niż 1,5 db, zestrojony przez producenta, dostarczony z protokołem pomiarów wykonanym przez producenta, posiadający trwałe oznaczenia zakresu pracy, temperatura pracy -40 C do 60 C, moc doprowadzona max 350 W, waga max 22 kg, wymiary max 80 X 50 X 22 cm, złącza typ N. 3. Przewód antenowy 50 m 1/2 cala 6 szt. - tłumienie przy 200 MHz max 3,1 db/100m, - parametry porównywalne lub lepsze z przewodem firmy ANDREW LDF4-50A. 4. Wtyk N do przewodu 1/2 cala 6 szt. - o parametrach porównywalnych z wtykiem firmy ANDREW. 5. Gniazdo N do przewodu 1/2 cala 6 szt. - na w/w przewód o parametrach porównywalnych z wtykiem firmy ANDREW. 6. Uziemiacz do przewodu 1/2 cala 6 szt. - porównywalny do uziemiacza firmy ANDREW SG12-06B2A.

2 7. Wieszak do przewodu 1/2 cala 6 szt. - porównywalny do uchwytu FIMO , - uchwyt mocujący dla dwóch przewodów, odległość nie większa niż 1m. 8. Zestaw taśm do zabezpieczenia złącz 6 szt. - komplet składający się z 5 taśm. 9.Przewód antenowy 3 m 1/2 cala super giętki 6 szt, - porównywalnych parametrach z przewodem firmy ANDREW FSJ4-50B, - tłumienie przy 200MHz max 4,91 db/100m. 10. Wtyk N do przewodu 1/2 cala 6 szt. - o parametrach porównywalnych z wtykiem firmy ANDREW. 11. Gniazdo N do przewodu 1/2 cala 6 szt. - o parametrach porównywalnych z gniazdem firmy ANDREW. 12. Przewód antenowy 7 m 1/4 cala super giętki - 7 szt. - porównywalnych parametrach z przewodem firmy ANDREW FSJ1-50A, - tłumienie przy 200MHz max 8,41 db/100m. 13. Wtyk N do przewodu 1/4 cala 7 szt. - o parametrach porównywalnych z wtykiem firmy ANDREW. 14. Wtyk BNC do przewodu 1/4 cala 7 szt. - o parametrach porównywalnych z wtykiem firmy ANDREW 15. Przewód do zabezpieczeń przepięciowych 20m 6 szt. - przekrój min 16mm2, - linka miedziana, - podłączenie do istniejącej instalacji odgromowej. 16. Zabezpieczenie przepięciowe odgromowe 6 szt. - wymagane pasmo pracy min MHz, - stratność nie większa niż 0.1 db, - max moc 200 W, - złącza N gniazdo, wtyk. 17. Wyłącznik nadmiarowo-prądowy typu S C10A w obudowie 7 szt. 18. Ogranicznik przepięć klasy B+C 7 szt. 19. Licznik prądu elektrycznego 1-fazowy 7 szt. 20. Akumulator 12V 120Ah 7 szt. zwarta konstrukcja - monoblok, bezobsługowy (w zakresie uzupełnienia elektrolitu), wentylacja zgodnie z wymogami DIN VDE 0510, temperatura pracy -40 C do +60 C,

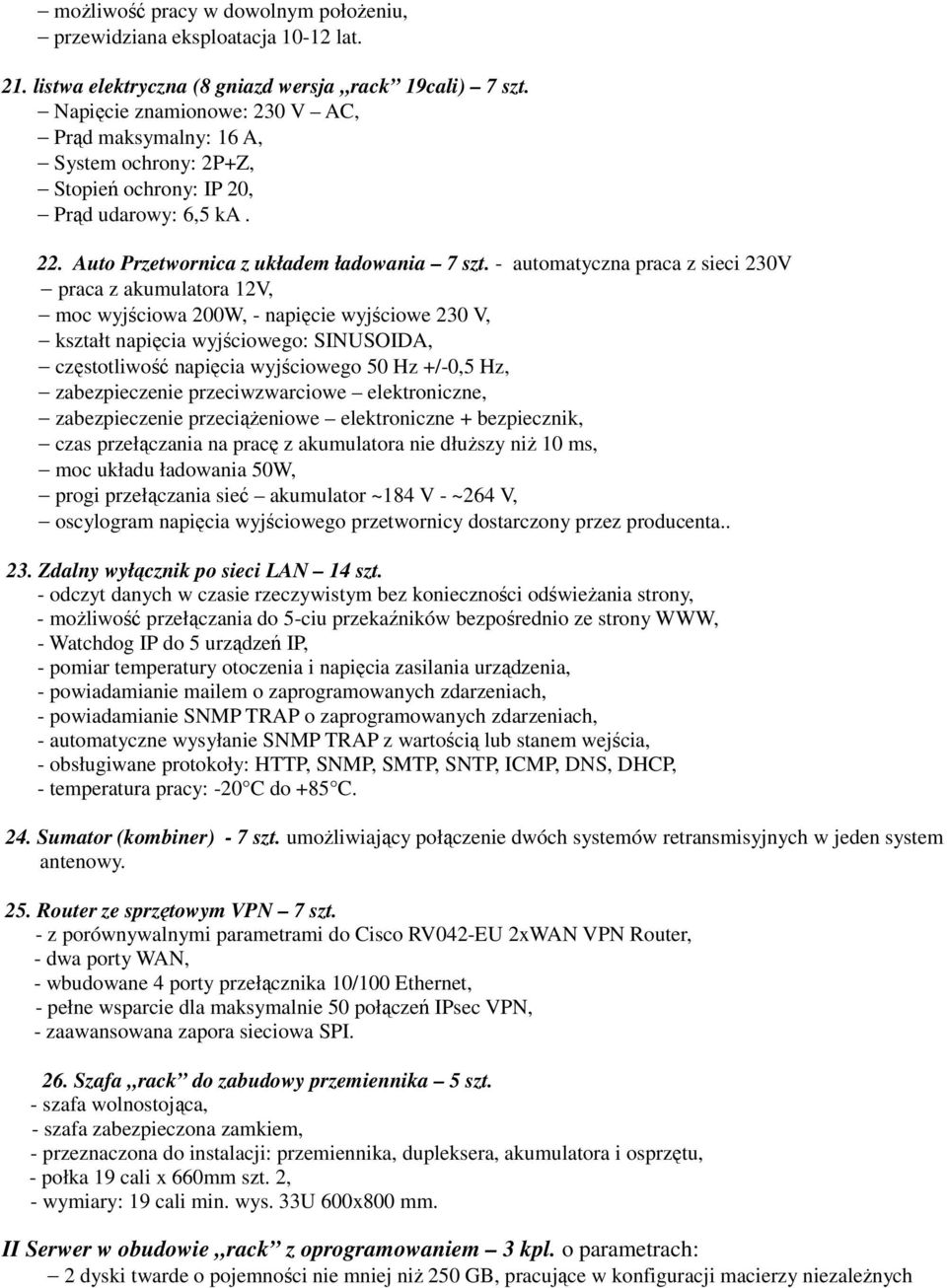

3 możliwość pracy w dowolnym położeniu, przewidziana eksploatacja lat. 21. listwa elektryczna (8 gniazd wersja rack 19cali) 7 szt. Napięcie znamionowe: 230 V AC, Prąd maksymalny: 16 A, System ochrony: 2P+Z, Stopień ochrony: IP 20, Prąd udarowy: 6,5 ka. 22. Auto Przetwornica z układem ładowania 7 szt. - automatyczna praca z sieci 230V praca z akumulatora 12V, moc wyjściowa 200W, - napięcie wyjściowe 230 V, kształt napięcia wyjściowego: SINUSOIDA, częstotliwość napięcia wyjściowego 50 Hz +/-0,5 Hz, zabezpieczenie przeciwzwarciowe elektroniczne, zabezpieczenie przeciążeniowe elektroniczne + bezpiecznik, czas przełączania na pracę z akumulatora nie dłuższy niż 10 ms, moc układu ładowania 50W, progi przełączania sieć akumulator ~184 V - ~264 V, oscylogram napięcia wyjściowego przetwornicy dostarczony przez producenta Zdalny wyłącznik po sieci LAN 14 szt. - odczyt danych w czasie rzeczywistym bez konieczności odświeżania strony, - możliwość przełączania do 5-ciu przekaźników bezpośrednio ze strony WWW, - Watchdog IP do 5 urządzeń IP, - pomiar temperatury otoczenia i napięcia zasilania urządzenia, - powiadamianie mailem o zaprogramowanych zdarzeniach, - powiadamianie SNMP TRAP o zaprogramowanych zdarzeniach, - automatyczne wysyłanie SNMP TRAP z wartością lub stanem wejścia, - obsługiwane protokoły: HTTP, SNMP, SMTP, SNTP, ICMP, DNS, DHCP, - temperatura pracy: -20 C do +85 C. 24. Sumator (kombiner) - 7 szt. umożliwiający połączenie dwóch systemów retransmisyjnych w jeden system antenowy. 25. Router ze sprzętowym VPN 7 szt. - z porównywalnymi parametrami do Cisco RV042-EU 2xWAN VPN Router, - dwa porty WAN, - wbudowane 4 porty przełącznika 10/100 Ethernet, - pełne wsparcie dla maksymalnie 50 połączeń IPsec VPN, - zaawansowana zapora sieciowa SPI. 26. Szafa rack do zabudowy przemiennika 5 szt. - szafa wolnostojąca, - szafa zabezpieczona zamkiem, - przeznaczona do instalacji: przemiennika, dupleksera, akumulatora i osprzętu, - połka 19 cali x 660mm szt. 2, - wymiary: 19 cali min. wys. 33U 600x800 mm. II Serwer w obudowie rack z oprogramowaniem 3 kpl. o parametrach: 2 dyski twarde o pojemności nie mniej niż 250 GB, pracujące w konfiguracji macierzy niezależnych

4 dysków (RAID), maksymalnie 2 procesory, minimalna pamięć wewnętrzna 4 GB, obudowa rack 1U, zasilacz minimum 460 W, Windows Svr Std 2008 R2 /SP1 (polska wersja językowa); III oprogramowanie do obsługi radiotelefonów i sieci przemienników 1 licencja spełniające wymagania: a) Możliwość konfigurowania konsoli dla sterowania zdalnym radiotelefonem serii DM3xxx oraz DM 4xxx, w szczególności: -zdalna obsługa radiotelefonu, m.in.: realizowania wywołań głosowych, realizowania wywołań z dzwonieniem, emulacja przycisków radiotelefonu, łączenie z przyciskami funkcyjnymi. - pełne odwzorowanie wyświetlacza radiotelefonu, wyświetlając w konsoli wszystkie informacje wyświetlane na jego wyświetlaczu, - praca w trybie pracy szeregowej : tj. z kilku sterowanych radiotelefonów otwiera się ten, który odbiera najmocniejszy sygnał. b) Możliwość konfigurowania konsoli wykorzystującej bezpośrednie podłączenie do sieci przemienników IP Site Connect, w szczególności: - realizacja wywołań z dynamicznie określanym docelowym numerem grupy lub numerem indywidualnym oraz slotem w przemienniku, na którym ma odbyć się transmisja, - wyświetlanie na konsoli statusu sieci IP Site Connect w szczególności wizualizacja przemiennika z zaznaczeniem aktualnie retransmitującego do sieci IP Site Connect. c) Wyświetlanie historii wywołań oraz umożliwienie szybkiego odsłuchania dowolnej ich części. d) Obsługa wysyłania i odbioru wiadomości tekstowych. e) Udostępnianie funkcji zarządzania siecią radiotelefonów, m.in.: - blokowanie wybranego radiotelefonu, - sprawdzanie dostępności wybranego radiotelefonu, - zdalne włączenie nadawania wybranego radiotelefonu. f) Możliwość konfigurowania kontaktów radiowych dostępnych do szybkiego wywoływania. w zakresie grupy/identyfikatora, strefy oraz kanału radiowego, na którym będzie odbywało się wywołanie, a w trybie IP Site Connect : grupy/identyfikatora, slotu oraz rodzaju prywatności. g) Możliwość konfigurowania dedykowanych przycisków PTT do pracy z trybie prywatnym, grupowym lub w trybie IP Site Connect wraz z automatycznym powrotem konsoli do stanu wyjściowego po zakończonym wywoływaniu. h) Możliwość wyświetlania dowolnej ilości dedykowanych przycisków PTT bezpośrednio w oknie konsoli oraz skonfigurowania dowolnej ich ilości jako ukrytych. Możliwość dynamicznej zmiany wizualizacji przycisków na ukryte. i) Możliwość skonfigurowania dowolnej ilość dedykowanych przycisków PTT obsługujących jednoczesne nadawanie przez wybrane radiotelefony (lub połączenia IP Site Connect ) dla klienta konsoli obsługującej więcej niż jeden radiotelefon (lub połączenie do sieci IP Site Connect ). Dla każdego z radiotelefonów możliwość określenia kanału, strefy oraz typu kontaktu dla wywołania, a dla trybu IP Site Connect, typu kontaktu, numeru slotu i trybu prywatności. j)możliwość dynamicznego połączenia wybranych radiotelefonów (lub połączeń IP Site Connect ) przez obsługującego dyspozytora. Połączone konsole mają przekazywać wywołania głosowe pomiędzy sobą.. k) Możliwość sterowania radiotelefonem (lub pracą na połączeniu IP Site Connect ) kilku użytkowników w odległych lokalizacjach oraz bezpośredniej komunikacji głosowej pomiędzy nimi (interkom) oraz przesyłania wiadomości tekstowych pomiędzy nimi (czat). l) Możliwość wyświetlania dowolnej ilości przycisków PTT służących do dedykowanych połączeń

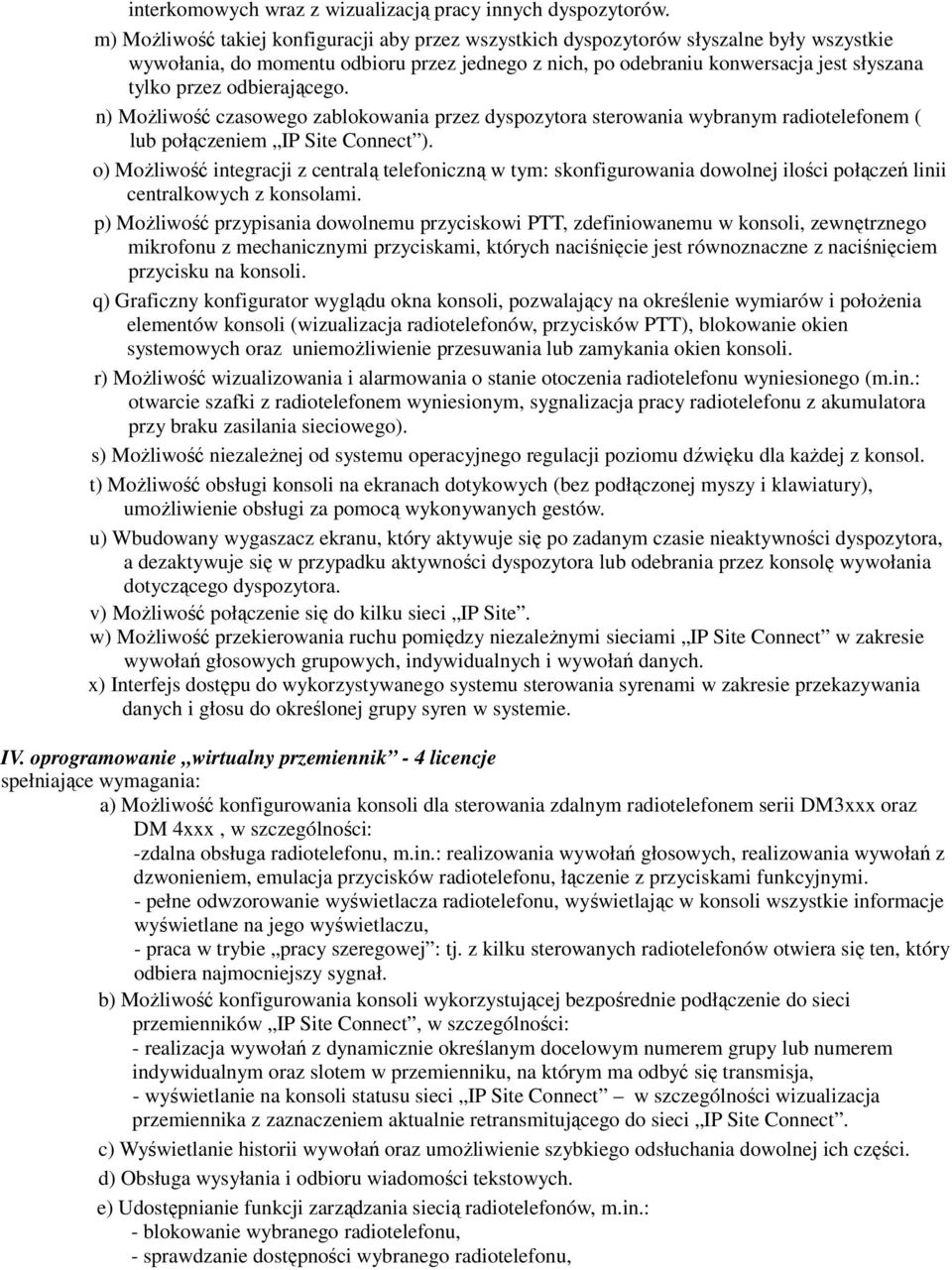

5 interkomowych wraz z wizualizacją pracy innych dyspozytorów. m) Możliwość takiej konfiguracji aby przez wszystkich dyspozytorów słyszalne były wszystkie wywołania, do momentu odbioru przez jednego z nich, po odebraniu konwersacja jest słyszana tylko przez odbierającego. n) Możliwość czasowego zablokowania przez dyspozytora sterowania wybranym radiotelefonem ( lub połączeniem IP Site Connect ). o) Możliwość integracji z centralą telefoniczną w tym: skonfigurowania dowolnej ilości połączeń linii centralkowych z konsolami. p) Możliwość przypisania dowolnemu przyciskowi PTT, zdefiniowanemu w konsoli, zewnętrznego mikrofonu z mechanicznymi przyciskami, których naciśnięcie jest równoznaczne z naciśnięciem przycisku na konsoli. q) Graficzny konfigurator wyglądu okna konsoli, pozwalający na określenie wymiarów i położenia elementów konsoli (wizualizacja radiotelefonów, przycisków PTT), blokowanie okien systemowych oraz uniemożliwienie przesuwania lub zamykania okien konsoli. r) Możliwość wizualizowania i alarmowania o stanie otoczenia radiotelefonu wyniesionego (m.in.: otwarcie szafki z radiotelefonem wyniesionym, sygnalizacja pracy radiotelefonu z akumulatora przy braku zasilania sieciowego). s) Możliwość niezależnej od systemu operacyjnego regulacji poziomu dźwięku dla każdej z konsol. t) Możliwość obsługi konsoli na ekranach dotykowych (bez podłączonej myszy i klawiatury), umożliwienie obsługi za pomocą wykonywanych gestów. u) Wbudowany wygaszacz ekranu, który aktywuje się po zadanym czasie nieaktywności dyspozytora, a dezaktywuje się w przypadku aktywności dyspozytora lub odebrania przez konsolę wywołania dotyczącego dyspozytora. v) Możliwość połączenie się do kilku sieci IP Site. w) Możliwość przekierowania ruchu pomiędzy niezależnymi sieciami IP Site Connect w zakresie wywołań głosowych grupowych, indywidualnych i wywołań danych. x) Interfejs dostępu do wykorzystywanego systemu sterowania syrenami w zakresie przekazywania danych i głosu do określonej grupy syren w systemie. IV. oprogramowanie wirtualny przemiennik - 4 licencje spełniające wymagania: a) Możliwość konfigurowania konsoli dla sterowania zdalnym radiotelefonem serii DM3xxx oraz DM 4xxx, w szczególności: -zdalna obsługa radiotelefonu, m.in.: realizowania wywołań głosowych, realizowania wywołań z dzwonieniem, emulacja przycisków radiotelefonu, łączenie z przyciskami funkcyjnymi. - pełne odwzorowanie wyświetlacza radiotelefonu, wyświetlając w konsoli wszystkie informacje wyświetlane na jego wyświetlaczu, - praca w trybie pracy szeregowej : tj. z kilku sterowanych radiotelefonów otwiera się ten, który odbiera najmocniejszy sygnał. b) Możliwość konfigurowania konsoli wykorzystującej bezpośrednie podłączenie do sieci przemienników IP Site Connect, w szczególności: - realizacja wywołań z dynamicznie określanym docelowym numerem grupy lub numerem indywidualnym oraz slotem w przemienniku, na którym ma odbyć się transmisja, - wyświetlanie na konsoli statusu sieci IP Site Connect w szczególności wizualizacja przemiennika z zaznaczeniem aktualnie retransmitującego do sieci IP Site Connect. c) Wyświetlanie historii wywołań oraz umożliwienie szybkiego odsłuchania dowolnej ich części. d) Obsługa wysyłania i odbioru wiadomości tekstowych. e) Udostępnianie funkcji zarządzania siecią radiotelefonów, m.in.: - blokowanie wybranego radiotelefonu, - sprawdzanie dostępności wybranego radiotelefonu,

6 - zdalne włączenie nadawania wybranego radiotelefonu. f) Możliwość konfigurowania kontaktów radiowych dostępnych do szybkiego wywoływania. w zakresie grupy/identyfikatora, strefy oraz kanału radiowego, na którym będzie odbywało się wywołanie, a w trybie IP Site Connect : grupy/identyfikatora, slotu oraz rodzaju prywatności. g) Możliwość konfigurowania dedykowanych przycisków PTT do pracy z trybie prywatnym, grupowym lub w trybie IP Site Connect wraz z automatycznym powrotem konsoli do stanu wyjściowego po zakończonym wywoływaniu. h) Możliwość wyświetlania dowolnej ilości dedykowanych przycisków PTT bezpośrednio w oknie konsoli oraz skonfigurowania dowolnej ich ilości jako ukrytych. Możliwość dynamicznej zmiany wizualizacji przycisków na ukryte. i) Możliwość skonfigurowania dowolnej ilość dedykowanych przycisków PTT obsługujących jednoczesne nadawanie przez wybrane radiotelefony (lub połączenia IP Site Connect ) dla klienta konsoli obsługującej więcej niż jeden radiotelefon (lub połączenie do sieci IP Site Connect ). Dla każdego z radiotelefonów możliwość określenia kanału, strefy oraz typu kontaktu dla wywołania, a dla trybu IP Site Connect, typu kontaktu, numeru slotu i trybu prywatności. j)możliwość dynamicznego połączenia wybranych radiotelefonów (lub połączeń IP Site Connect ) przez obsługującego dyspozytora. Połączone konsole mają przekazywać wywołania głosowe pomiędzy sobą.. k) Możliwość sterowania radiotelefonem (lub pracą na połączeniu IP Site Connect ) kilku użytkowników w odległych lokalizacjach oraz bezpośredniej komunikacji głosowej pomiędzy nimi (interkom) oraz przesyłania wiadomości tekstowych pomiędzy nimi (czat). l) Możliwość wyświetlania dowolnej ilości przycisków PTT służących do dedykowanych połączeń interkomowych wraz z wizualizacją pracy innych dyspozytorów. m) Możliwość takiej konfiguracji aby przez wszystkich dyspozytorów słyszalne były wszystkie wywołania, do momentu odbioru przez jednego z nich, po odebraniu konwersacja jest słyszana tylko przez odbierającego. n) Możliwość czasowego zablokowania przez dyspozytora sterowania wybranym radiotelefonem ( lub połączeniem IP Site Connect ). o) Możliwość integracji z centralą telefoniczną w tym: skonfigurowania dowolnej ilości połączeń linii centralkowych z konsolami. p) Możliwość przypisania dowolnemu przyciskowi PTT, zdefiniowanemu w konsoli, zewnętrznego mikrofonu z mechanicznymi przyciskami, których naciśnięcie jest równoznaczne z naciśnięciem przycisku na konsoli. q) Graficzny konfigurator wyglądu okna konsoli, pozwalający na określenie wymiarów i położenia elementów konsoli (wizualizacja radiotelefonów, przycisków PTT), blokowanie okien systemowych oraz uniemożliwienie przesuwania lub zamykania okien konsoli. r) Możliwość wizualizowania i alarmowania o stanie otoczenia radiotelefonu wyniesionego (m.in.: otwarcie szafki z radiotelefonem wyniesionym, sygnalizacja pracy radiotelefonu z akumulatora przy braku zasilania sieciowego). s) Możliwość niezależnej od systemu operacyjnego regulacji poziomu dźwięku dla każdej z konsol. t) Możliwość obsługi konsoli na ekranach dotykowych (bez podłączonej myszy i klawiatury), umożliwienie obsługi za pomocą wykonywanych gestów. u) Wbudowany wygaszacz ekranu, który aktywuje się po zadanym czasie nieaktywności dyspozytora, a dezaktywuje się w przypadku aktywności dyspozytora lub odebrania przez konsolę wywołania dotyczącego dyspozytora. v) Możliwość połączenie się do kilku sieci IP Site. V. Terminal dyspozytorski ALL-IN-ONE z mikrofonami porównywalnymi z mikrofonami ConSEL 2 kpl. - monitor dotykowy, minimum 20, LCD

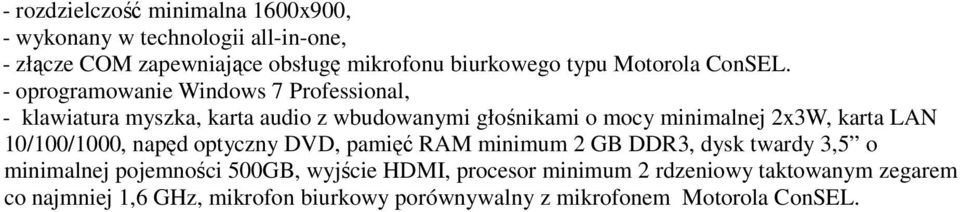

7 - rozdzielczość minimalna 1600x900, - wykonany w technologii all-in-one, - złącze COM zapewniające obsługę mikrofonu biurkowego typu Motorola ConSEL. - oprogramowanie Windows 7 Professional, - klawiatura myszka, karta audio z wbudowanymi głośnikami o mocy minimalnej 2x3W, karta LAN 10/100/1000, napęd optyczny DVD, pamięć RAM minimum 2 GB DDR3, dysk twardy 3,5 o minimalnej pojemności 500GB, wyjście HDMI, procesor minimum 2 rdzeniowy taktowanym zegarem co najmniej 1,6 GHz, mikrofon biurkowy porównywalny z mikrofonem Motorola ConSEL.
