I. Ukompletowanie stacji retransmisyjnej repetera:

Transkrypt

1 Załącznik nr 1 do SIWZ (pieczęć Wykonawcy/Wykonawców) WYMAGANE PARAMETRY TECHNICZNE URZĄDZEŃ I. Ukompletowanie stacji retransmisyjnej repetera: 1. stacja retransmisyjna cyfrowo analogowa TDMA Motorola typ DR-3000 z możliwością zdalnego programowania (zgodnie z posiadanymi pozwoleniami radiowymi wydanymi przez UKE) 2. duplexer ( MHz) 3. antena bazowa 2x5/8l 3 db (5,15dBi) 4. niskostratny przewód antenowy 5. wtyk N 6. uziemiacz do przewodu 7. wieszaki do przewodu 8. zestaw taśm 9. przewód do zabezpieczeń przepięciowych 10. akumulator 120 Ah 11. listwa elektryczna przepięciowa (8 gniazd wersja rackowa) 12. przetwornica z układem ładowania 13. układ do wykonania jednoczesnego zdalnego restartu urządzeń wchodzących w skład przemiennika 14. zewnętrzna szafa RACK 36U do zabudowy stacji retransmisyjnej 15. router VPN 16. WiFi z antenami kierunkowymi 17. wdrożenie, konfiguracja, szkolenie Zestaw retransmisji poz ukompletowania przemiennika: 1) Przemiennik - możliwość pracy analogowo lub cyfrowej - zapewnia jednoczesne retransmisje dwóch kanałów (głosowych albo danych) w trybie TDMA - wsparcie dla wielu lokalizacji poprzez sieć LAN - moc wyjściowa w zakresie 1-25W - przystosowany do pracy ciągłej - dynamiczny tryb mieszany - pasmo pracy MHz - zakres temperatur pracy od C do C - typ wokodera cyfrowego AMBE protokół cyfrowy ETSI-TS ,2&3 - przewód do awaryjnego zasilania przemiennik akumulator 2) Duplexer - filtr dupleksowy na wymagane częstotliwości, o wymaganym odstępie min. Tx i RX ok. 5 MHz, tłumieniu w paśmie zaporowym nie gorszym niż 80dB i paśmie przepustowym nie większym niż 1,2 db - zestrojony na podaną przez zamawiającego częstotliwość

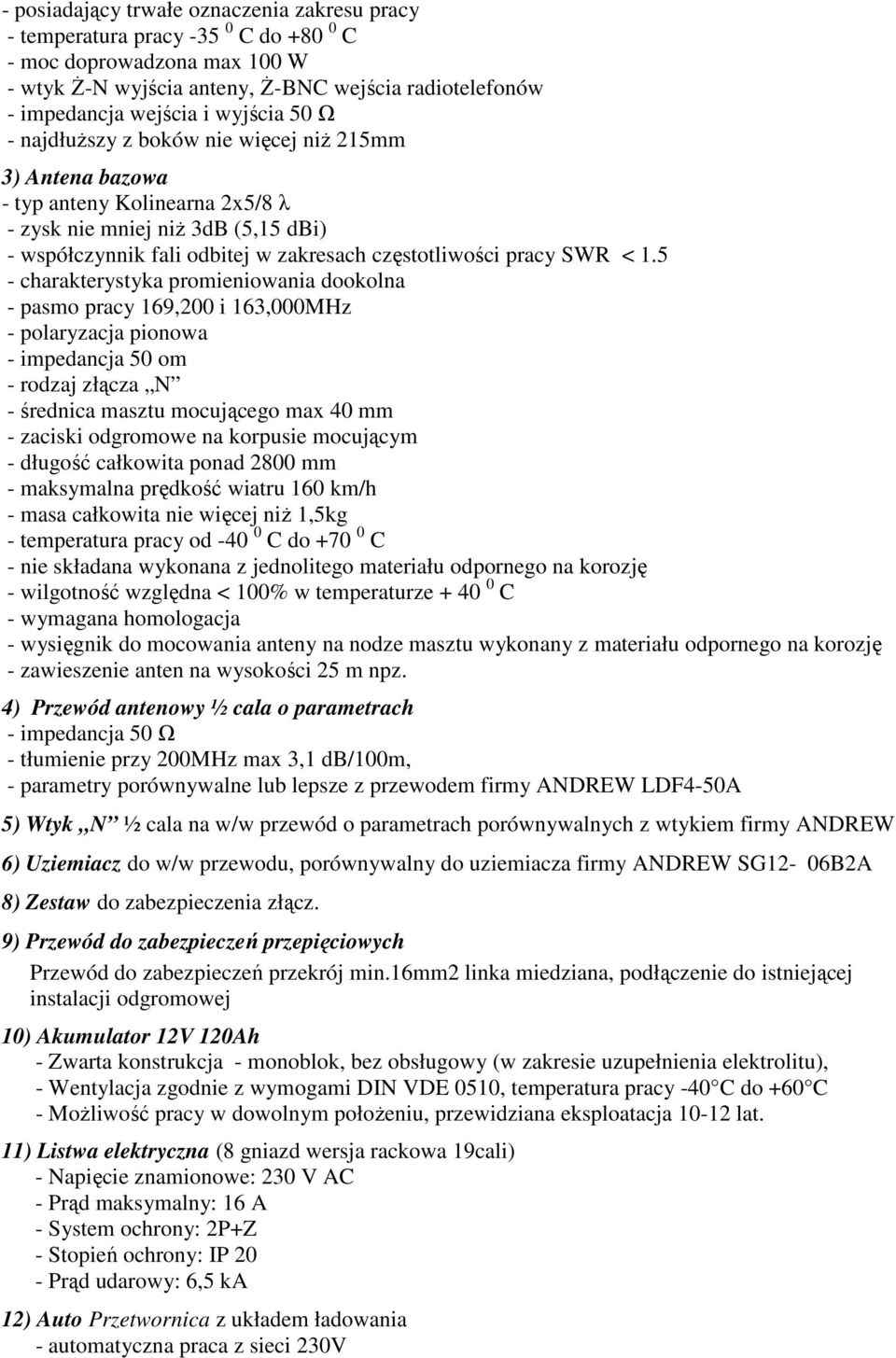

2 - posiadający trwałe oznaczenia zakresu pracy - temperatura pracy C do C - moc doprowadzona max 100 W - wtyk Ż-N wyjścia anteny, Ż-BNC wejścia radiotelefonów - impedancja wejścia i wyjścia 50 Ω - najdłuższy z boków nie więcej niż 215mm 3) Antena bazowa - typ anteny Kolinearna 2x5/8 λ - zysk nie mniej niż 3dB (5,15 dbi) - współczynnik fali odbitej w zakresach częstotliwości pracy SWR < charakterystyka promieniowania dookolna - pasmo pracy 169,200 i 163,000MHz - polaryzacja pionowa - impedancja 50 om - rodzaj złącza N - średnica masztu mocującego max 40 mm - zaciski odgromowe na korpusie mocującym - długość całkowita ponad 2800 mm - maksymalna prędkość wiatru 160 km/h - masa całkowita nie więcej niż 1,5kg - temperatura pracy od C do C - nie składana wykonana z jednolitego materiału odpornego na korozję - wilgotność względna < 100% w temperaturze C - wymagana homologacja - wysięgnik do mocowania anteny na nodze masztu wykonany z materiału odpornego na korozję - zawieszenie anten na wysokości 25 m npz. 4) Przewód antenowy ½ cala o parametrach - impedancja 50 Ω - tłumienie przy 200MHz max 3,1 db/100m, - parametry porównywalne lub lepsze z przewodem firmy ANDREW LDF4-50A 5) Wtyk N ½ cala na w/w przewód o parametrach porównywalnych z wtykiem firmy ANDREW 6) Uziemiacz do w/w przewodu, porównywalny do uziemiacza firmy ANDREW SG12-06B2A 8) Zestaw do zabezpieczenia złącz. 9) Przewód do zabezpieczeń przepięciowych Przewód do zabezpieczeń przekrój min.16mm2 linka miedziana, podłączenie do istniejącej instalacji odgromowej 10) Akumulator 12V 120Ah - Zwarta konstrukcja - monoblok, bez obsługowy (w zakresie uzupełnienia elektrolitu), - Wentylacja zgodnie z wymogami DIN VDE 0510, temperatura pracy -40 C do +60 C - Możliwość pracy w dowolnym położeniu, przewidziana eksploatacja lat. 11) Listwa elektryczna (8 gniazd wersja rackowa 19cali) - Napięcie znamionowe: 230 V AC - Prąd maksymalny: 16 A - System ochrony: 2P+Z - Stopień ochrony: IP 20 - Prąd udarowy: 6,5 ka 12) Auto Przetwornica z układem ładowania - automatyczna praca z sieci 230V

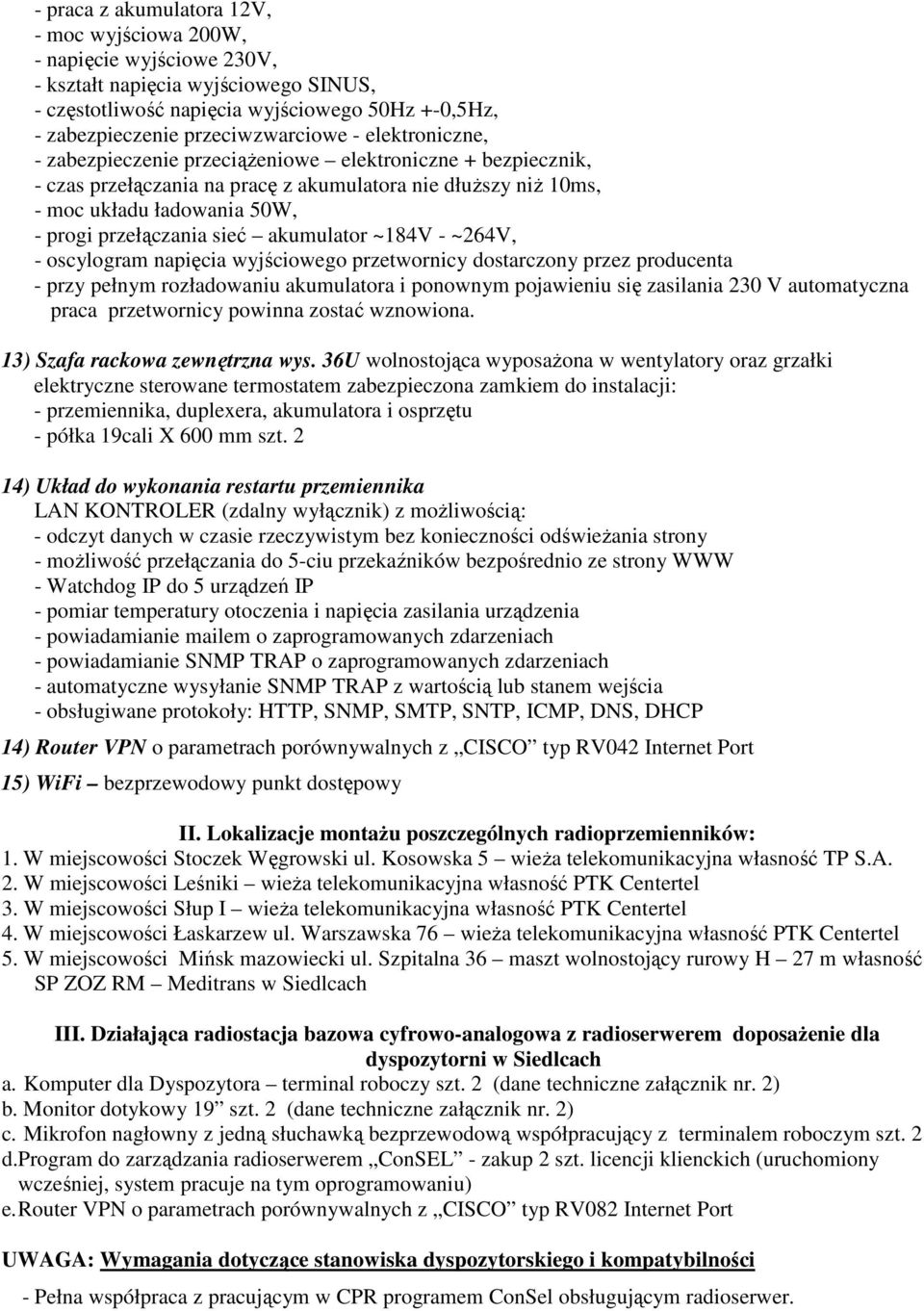

3 - praca z akumulatora 12V, - moc wyjściowa 200W, - napięcie wyjściowe 230V, - kształt napięcia wyjściowego SINUS, - częstotliwość napięcia wyjściowego 50Hz +-0,5Hz, - zabezpieczenie przeciwzwarciowe - elektroniczne, - zabezpieczenie przeciążeniowe elektroniczne + bezpiecznik, - czas przełączania na pracę z akumulatora nie dłuższy niż 10ms, - moc układu ładowania 50W, - progi przełączania sieć akumulator ~184V - ~264V, - oscylogram napięcia wyjściowego przetwornicy dostarczony przez producenta - przy pełnym rozładowaniu akumulatora i ponownym pojawieniu się zasilania 230 V automatyczna praca przetwornicy powinna zostać wznowiona. 13) Szafa rackowa zewnętrzna wys. 36U wolnostojąca wyposażona w wentylatory oraz grzałki elektryczne sterowane termostatem zabezpieczona zamkiem do instalacji: - przemiennika, duplexera, akumulatora i osprzętu - półka 19cali X 600 mm szt. 2 14) Układ do wykonania restartu przemiennika LAN KONTROLER (zdalny wyłącznik) z możliwością: - odczyt danych w czasie rzeczywistym bez konieczności odświeżania strony - możliwość przełączania do 5-ciu przekaźników bezpośrednio ze strony WWW - Watchdog IP do 5 urządzeń IP - pomiar temperatury otoczenia i napięcia zasilania urządzenia - powiadamianie mailem o zaprogramowanych zdarzeniach - powiadamianie SNMP TRAP o zaprogramowanych zdarzeniach - automatyczne wysyłanie SNMP TRAP z wartością lub stanem wejścia - obsługiwane protokoły: HTTP, SNMP, SMTP, SNTP, ICMP, DNS, DHCP 14) Router VPN o parametrach porównywalnych z CISCO typ RV042 Internet Port 15) WiFi bezprzewodowy punkt dostępowy II. Lokalizacje montażu poszczególnych radioprzemienników: 1. W miejscowości Stoczek Węgrowski ul. Kosowska 5 wieża telekomunikacyjna własność TP S.A. 2. W miejscowości Leśniki wieża telekomunikacyjna własność PTK Centertel 3. W miejscowości Słup I wieża telekomunikacyjna własność PTK Centertel 4. W miejscowości Łaskarzew ul. Warszawska 76 wieża telekomunikacyjna własność PTK Centertel 5. W miejscowości Mińsk mazowiecki ul. Szpitalna 36 maszt wolnostojący rurowy H 27 m własność SP ZOZ RM Meditrans w Siedlcach III. Działająca radiostacja bazowa cyfrowo-analogowa z radioserwerem doposażenie dla dyspozytorni w Siedlcach a. Komputer dla Dyspozytora terminal roboczy szt. 2 (dane techniczne załącznik nr. 2) b. Monitor dotykowy 19 szt. 2 (dane techniczne załącznik nr. 2) c. Mikrofon nagłowny z jedną słuchawką bezprzewodową współpracujący z terminalem roboczym szt. 2 d.program do zarządzania radioserwerem ConSEL - zakup 2 szt. licencji klienckich (uruchomiony wcześniej, system pracuje na tym oprogramowaniu) e. Router VPN o parametrach porównywalnych z CISCO typ RV082 Internet Port UWAGA: Wymagania dotyczące stanowiska dyspozytorskiego i kompatybilności - Pełna współpraca z pracującym w CPR programem ConSel obsługującym radioserwer.

4 - obsługa radioserwera (rozmowy, wiadomości tekstowe, zmiana kanałów, wizualizacja wyświetlacza - wspólny intercom pomiędzy wszystkimi dyspozytorami - nagrywanie rozmów na pracującym radioserwerze - możliwość odsłuchania dowolnej rozmowy na każdym stanowisku dyspozytorskim - rozmowy tekstowe (czat) pomiędzy dyspozytorami IV. Wyposażenie Miejsca Wyczekiwania Zespołu Wyjazdowego Ratowniczego 1. Radiotelefon TDMA cyfrowo-analogowy z wyświetlaczem Motorola typ DM-3600 (zgodnie z posiadanym pozwoleniem radiowym wydanym przez UKE) 2. Mikrofon biurkowy 3. Zasilacz sieciowy do radiotelefonu zintegrowany z akumulatorem 4. Antena bazowa 3 db 5. Przewód antenowy ½ cala (parametry jak pk. 4 ukompletowania repetera) 6. Maszt antenowy 3 m z możliwością montażu do komina na dachu budynku Ad.1) cechy radiotelefonu cyfrowo analogowego - możliwość utworzenia min. 16 kluczy szyfrujących i przypisywania ich do kanałów - możliwości pracy w systemie cyfrowym z wieloma urządzeniami retransmisyjnymi pracującymi na tej samej parze częstotliwości, z możliwością rozróżnienia urządzeń retransmisyjnych - sterowanie MENU dedykowanymi do tego celu przyciskami, oraz dodatkowo min.4 programowalne przyciski - wybór kanałów przełącznikiem obrotowym lub dedykowanymi do tego celu przyciskami - regulacja głośności przełącznikiem obrotowym lub dedykowanymi do tego celu przyciskami - złącze akcesoryjne umożliwiające transmisje zgodną ze standardem USB, podłączenie dodatkowego głośnika i mikrofonu, przycisku nadawania, itp. - zabezpieczenie przepięciowe i przed odwrotnym podłączeniem biegunów zasilania - gniazdo antenowe VHF typ BNC, - głośnik wbudowany w panel sterujący - możliwość programowego tworzenia listy kontaktów (książki adresowej) wywołań indywidualnych w trybie cyfrowym - w komplecie stacji: przewody zasilające, mikrofon, uchwyt montażowy - menu radiotelefonu w języku polskim Parametry techniczne ogólne - pasmo częstotliwości pracy MHz - modulacja na kanale analogowym : modulacja częstotliwości, - modulacja na kanale cyfrowym : dwuszczelinowa TDMA dane i głos - odstęp międzykanałowy kanału roboczego 12,5kHz Parametry techniczne nadajnika - moc wyjściowa nadajnika programowana od 1 W do 25W (zmiana tylko w trybie serwisowym) - możliwość ustawienie dwóch poziomów mocy ( moc niska, moc wysoka) na dowolnym kanale - maksymalna dopuszczalna dewiacja częstotliwości ±2,5kHz, dla odstępu 12,5kHz - łączne zniekształcenia modulacji 5%, przy 1 khz, dewiacja 60% wartości maksymalnej - odstęp od zakłóceń min.40db - moc emitowania na kanałach sąsiednich 60dB dla odstępu 12,5kHz - wokoder cyfrowy - protokół cyfrowy zgodny z ETSI TS Parametry techniczne odbiornika - czułość analogowa nie gorsza niż 0,35µV przy SINAD wynoszącym 12dB - czułość cyfrowa 5% BER/0,3 µv

5 - współczynnik zawartości harmonicznych 5%, przy 1 khz, dewiacja 60% wartości maksymalnej - charakterystyka pasma akustycznego (+1,-3dB) - selektywność sąsiedniokanałowa min. 60dB dla odstępu 12,5kHz - tłumienie kanałów niepożądanych 70 db dla odstępu 12,5kHz Ad.3) Parametry zasilacza zintegrowanego z akumulatorem - znamionowy prąd wyjściowy: 10,0 A - znamionowe napięcie wyjściowe: 13,8 V - ograniczenie prądowe: 24,0 A - napięcie wejściowe: 230V, 50-60Hz - tętnienia (wartość międzyszczytowa): < 0.5% - współczynnik temperaturowy: < 0.02%/C - napięcie odłączenia akumulatora: < 11V - zabezpieczenie obwodu ładowania akumulatora: bezpiecznik polimerowy 9A - 12V / 7Ah szczelny, ołowiowo kwasowy, bezobsługowy V. Wyposażenie karetki (ambulansu ratunkowego) 1. Radiotelefon TDMA cyfrowo-analogowy z wyświetlaczem Motorola typ DM-3600 (zgodnie z posiadanym pozwoleniem radiowym wydanym przez UKE). Szczegółowy opis w pk. IV ad.1 2. Mikrofon z klawiaturą DTMF 3. Radiotelefon noszony TDMA z wyświetlaczem i akumulatorem Li-Jon Motorola typ DP-3600 (zgodnie z posiadanym pozwoleniem radiowym wydanym przez UKE), z możliwością rozładowania w ładowarce i przełączeniem automatycznym na ładowanie 4. Ładowarka sieciowa (230V) z funkcją rozładowania akumulatora VI. Główne elementy do rozbudowy istniejącej sieci radiotelefonicznej cyfrowo analogowej: a) stacja retransmisyjna repeter kpl. 5 b) stanowisko dyspozytorskie kpl. 2 c) wyposażenie Miejsca Wyczekiwania Zespołu Wyjazdowego Ratowniczego kpl. 11 d) wyposażenie karetki (ambulansu ratunkowego) kpl. 17 e) radiotelefon TDMA cyfrowo-analogowy z wyświetlaczem z mikrofonem z klawiaturą DTMF (rezerwowe) Motorola DM-3600 (zgodnie z posiadanym pozwoleniem radiowym wydanym przez UKE) kpl. 10 f) do zabezpieczenia prawidłowego funkcjonowania sieci należy zakupić pięćdziesiąt pięć licencji klienckich g) lokalizacja Miejsc Wyczekiwania Zespołów Wyjazdowych Ratowniczych: 1. Siedlce ul. Świrskiego Siedlce ul. Składowa 7g 3. Zbuczyn ul. Terespolska Hołubla ul. Siedlecka Dąbrówka Ług ul. Garwolińska 2 6. Garwolin ul. Stasica Gończyce Mińsk Mazowiecki ul. Szpitalna Kałuszyn ul. Wojska Polskiego Węgrów ul. Mickiewicza Łochów ul. Aleja Pokoju 73 VII. Dostarczenie kart katalogowych, deklaracji zgodności. Dostarczenie kart katalogowych, deklaracji zgodności CE (zgodnie z wymogami) urządzeń materiałów wykorzystanych w przedsięwzięciu.

6 Karta katalogowa musi zawierać minimum danych zawartych w siwz, wykonana w j. polskim. VIII. Gwarancja urządzeń. Urządzenia winny podlegać minimum 24 miesięcznej gwarancji. IX Zamawiający dostarczy: a) pozwolenie radiowe wraz z przydziałem częstotliwości wydane przez UKE b) pozwolenia właścicieli obiektów (masztów) na montaż urządzeń c) zapewni zasilanie prądem jednofazowym 230V w pomieszczeniach dla radioprzemienników d) łącza internetowe ze stałym adresem IP X. Wykonawca: a) dostarczy urządzenia, osprzęt i materiały niezbędne do budowy sieci radiotelefonicznej cyfrowo analogowej zgodnie z przedmiotem zamówienia, b) dokona montażu i instalacji, c) uruchomi oraz wdroży system, d) przeprowadzi szkolenia, e) zapewni pomoc techniczną w okresie gwarancji i obsługę pogwarancyjnym, f) dostarczy opis struktury działania systemu oraz instrukcje programowania i hasłowania urządzeń ( VPN, WiFi oraz urządzeń nadawczo-odbiorczych) g) dostarczy powykonawczy protokół odbioru, który powinien zawierać wykaz dostarczonych urządzeń wchodzących w skład systemu. XI. Wymagania ogólne: 1. Zaoferowany sprzęt łączności oraz oprogramowanie musi być wzajemnie kompatybilne i bezproblemowo współpracować z istniejącym systemem łączności oraz obsługiwać radiotelefony analogowo-cyfrowe DM3600 Motorola które są w posiadaniu zamawiającego. 2. Posiadać niezbędne dopuszczenia do pracy na terytorium RP (załączyć niezbędne dokumenty w języku polskim). 3. Warunkiem podpisania umowy jest praktyczny pokaz działania zaoferowanego sprzętu łączności oraz oprogramowania w siedzibie Zamawiającego pod kątem spełnienia wymagań, funkcjonalności oraz wzajemnej kompatybilności na minimum dwóch radiotelefonach oraz minimum jednym stanowisku dyspozytorskim. Przedmiotowe testy odbędą się w nieprzekraczalnym terminie 3 dni roboczych od daty powiadomienia Oferenta przez Zamawiającego przy użyciu technicznych środków łączności wskazanych w ofercie przetargowej jako kontakt z Oferentem (telefon, faks, e- mail). 4. Wymagany termin wykonania zamówienia potwierdzony protokołem odbioru nie późnej niż do dnia: 15 wrzesień 2012r Załączyć do oferty Podpis oferenta
