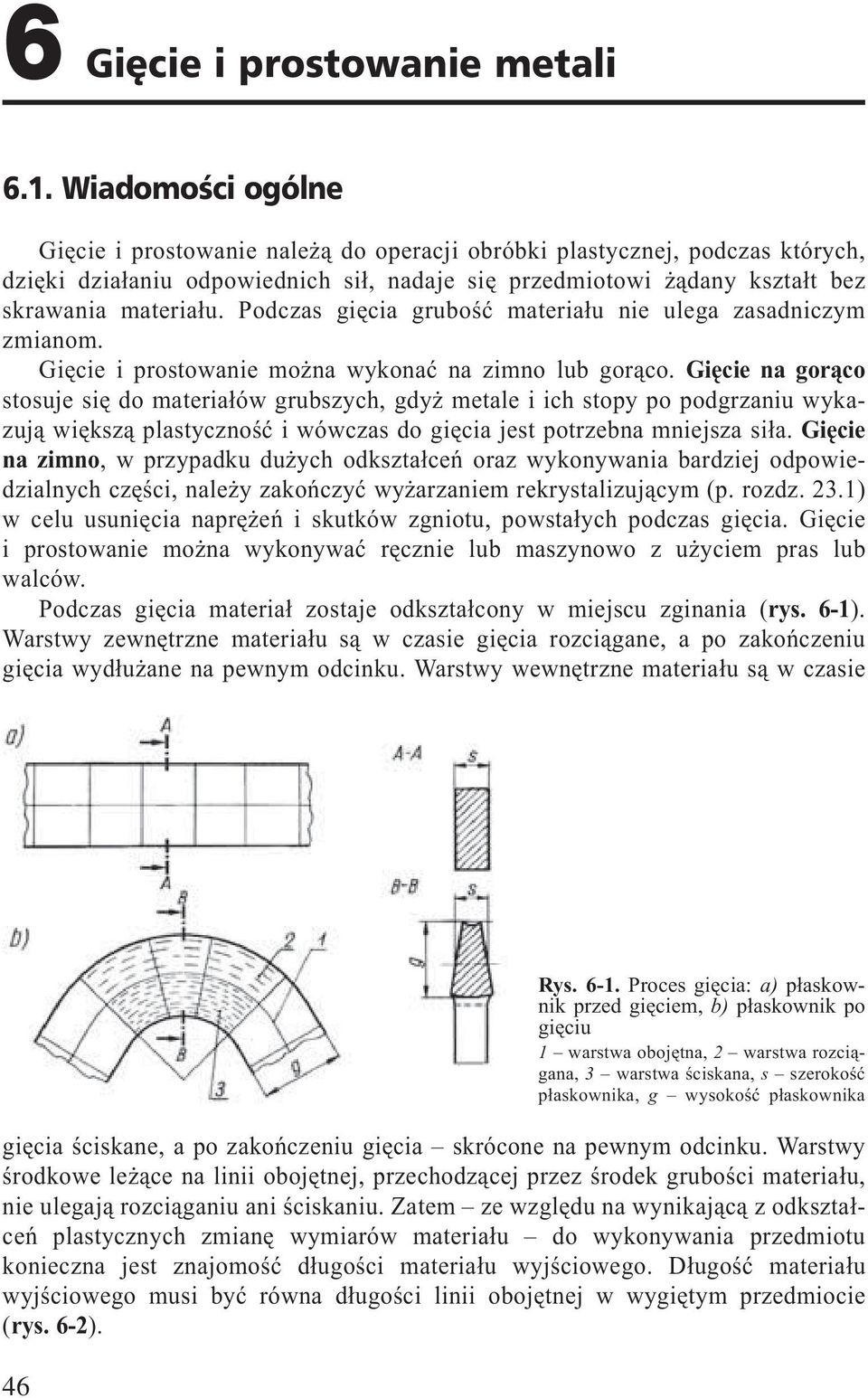

8 6 Gi cie i prostowanie metali 6.1. WiadomoÊci ogólne Gięcie i prostowanie należą do operacji obróbki plastycznej, podczas których, dzięki działaniu odpowiednich sił, nadaje się przedmiotowi żądany kształt bez skrawania materiału. Podczas gięcia grubość materiału nie ulega zasadniczym zmianom. Gięcie i prostowanie można wykonać na zimno lub gorąco. Gięcie na gorąco stosuje się do materiałów grubszych, gdyż metale i ich stopy po podgrzaniu wykazują większą plastyczność i wówczas do gięcia jest potrzebna mniejsza siła. Gięcie na zimno, w przypadku dużych odkształceń oraz wykonywania bardziej odpowiedzialnych części, należy zakończyć wyżarzaniem rekrystalizującym (p. rozdz. 23.1) w celu usunięcia naprężeń i skutków zgniotu, powstałych podczas gięcia. Gięcie i prostowanie można wykonywać ręcznie lub maszynowo z użyciem pras lub walców. Podczas gięcia materiał zostaje odkształcony w miejscu zginania (rys. 6-1). Warstwy zewnętrzne materiału są w czasie gięcia rozciągane, a po zakończeniu gięcia wydłużane na pewnym odcinku. Warstwy wewnętrzne materiału są w czasie gięcia ściskane, a po zakończeniu gięcia skrócone na pewnym odcinku. Warstwy środkowe leżące na linii obojętnej, przechodzącej przez środek grubości materiału, nie ulegają rozciąganiu ani ściskaniu. Zatem ze względu na wynikającą z odkształceń plastycznych zmianę wymiarów materiału do wykonywania przedmiotu konieczna jest znajomość długości materiału wyjściowego. Długość materiału wyjściowego musi być równa długości linii obojętnej w wygiętym przedmiocie (rys. 6-2). 46 Rys Proces gięcia: a) płaskownik przed gięciem, b) płaskownik po gięciu 1 warstwa obojętna, 2 warstwa rozciągana, 3 warstwa ściskana, s szerokość płaskownika, g wysokość płaskownika

9 Rys Ustalenie materiału wyjściowego podczas gięcia pierścienia Rys Szkice do określenia długości materiału wyjściowego Długość L materiału wyjściowego do wykonania przedmiotu przedstawionego na rys. 6-3a określa się następująco: π R L = a + b + c W przypadku gięcia bez zaokrąglenia po stronie wklęsłej lub z zaokrągleniem mniejszym niż 0,3 grubości zginanego płaskownika długość części wygiętej przyjmuje się równą 0,5 grubości zginanego płaskownika. Długość L materiału wyjściowego do wykonania przedmiotu bez zaokrągleń po stronie wewnętrznej (rys. 6-3b) określa się więc następująco: g L = a + b + c Narz dzia i urzàdzenia do gi cia i prostowania Gięcia i prostowania ręcznego dokonuje się przede wszystkim za pomocą różnego rodzaju młotków na kowadłach, płytkach żeliwnych oraz w szczękach imadeł. Do gięcia metali nieżelaznych oraz cienkich blach używa się młotków miedzianych, ołowianych, a czasem drewnianych lub z twardej gumy. W celu ułatwienia zginania pod kątem 90 szczęki imadeł wyposaża się w nakładki w kształcie kątowników. Nakładki te zapobiegają również powstawaniu śladów nacisku szczęk na powierzchni giętego materiału. Do gięcia w imadłach są stosowane różnego rodzaju podkładki ułatwiające proces gięcia. Zaokrąglenia kształtuje się na wałkach o odpowiednio dobranych średnicach. 47

10 Do gięcia większej liczby przedmiotów są stosowane przyrządy zwane wyginakami, które są mocowane na prasach. Na rys. 6-4 przedstawiono prasę dźwigniową ręczną z zamocowanym wyginakiem. Prasy dźwigniowe stołowe o nacisku do 10 kn nadają się do gięcia cienkiej blachy. Znacznie większy nacisk do 200 kn dają prasy śrubowe ręczne (rys. 6-5). W prasie takiej do stołu 1 są przymocowane dwie prowadnice słupowe 2, po których porusza się suwak 3. W górnej belce prasy jest osadzona nakrętka 4, w którą wkręca się śrubę 5, połączoną obrotowo z suwakiem. Rys Prasa dźwigniowa ręczna 1 korpus, 2 podstawa, 3 dźwignia, 4 mimośród, 5 suwak, 6 wyginak Rys Prasa śrubowa ręczna Gwint śruby jest prostokątny o dużym skoku. Śruba u góry jest zakończona belką z ciężarkami 6, które spełniają zadanie koła zamachowego. Po wprowadzeniu belki z ciężarkami w ruch obrotowy za pomocą dźwigni 7 obracająca się śruba przesuwa suwak w dół. Oprócz wyginaka na prasach można mocować płyty do prostowania blach, wykrojniki i inne przyrządy. W produkcji masowej do gięcia części są stosowane prasy o napędzie mechanicznym, najczęściej prasy mimośrodowe. Znajdują zastosowanie także prasy hydrauliczne. Gi cie p askowników Płaskowniki najczęściej gnie się w szczękach imadła. Na rys. 6-6 przedstawiono wykonywanie zetownika i skobla prostokątnego przez gięcie w imadle, a na rys. 6-7 gięcie skobla półokrągłego. Gięcia grubych płaskowników oraz prętów dokonuje się, przeważnie po ich uprzednim nagrzaniu, najczęściej na prasach śrubowych. 48

11 Rys Gięcie w imadle płaskowników w celu otrzymania zetownika i skobla prostokątnego: a) rysunek zetownika, b) zaginanie ramienia m, c) zaginanie ramienia n, d) rysunek skobla prostokątnego, e) zaginanie ramienia h, f) zaginanie ramienia k za pomocą klocka A, g) odginanie końcówek ramion h i k za pomocą klocka B Rys Wykonywanie w imadle skobla półokrągłego z małymi promieniami: a) rysunek skobla, b), c), d) gięcie skobla bez stworzenia pomocniczego, e), f ) gięcie za pomocą sworznia pomocniczego Gi cie blach Blachy cienkie gnie się w szczękach imadła ręcznie bez żadnych środków pomocniczych. W przypadku gięcia blach znacznej szerokości lub długości należy je mocować w dwóch kątownikach osadzonych w imadle (rys. 6-8). W przypadku gięcia blach pod kątem ostrym i z małymi promieniami gięcia należy zwrócić 49

12 Rys Zamocowanie blachy w imadle za pomocą dwóch kątowników Rys Gięcie blachy: a) gięcie niewłaściwe wzdłuż włókien, b) gięcie prawidłowe prostopadłe, c) gięcie w dwóch prostopadłych kierunkach ukośnie do włókien Rys Zwijanie blachy: a) i b) ręczne, c) za pomocą walców uwagę na kierunek włókien w blasze, powstałych podczas jej walcowania. Linia gięcia nie powinna być zgodna z kierunkiem tych włókien, gdyż blacha może pęknąć na krawędzi gięcia (rys. 6-9a). Podczas gięcia w dwóch kierunkach włókna powinny przebiegać ukośnie. Gięcie także występuje zawsze podczas wykonywania skrzynek. Gięcie blach można wykonać również maszynowo na krawędziarkach. Podczas wykonywania zbiorników i innych przedmiotów z blachy o kształcie cylindrycznym zachodzi konieczność zwijania blachy. Czynność tę można wykonać ręcznie lub maszynowo (rys. 6-10). Wygniatanie blach Operację tę wykonuje się w celu usztywnienia blachy lub jej ozdobienia. Wygniatanie można wykonywać ręcznie lub pod prasą z zastosowaniem tłoczników, zwanych wygniatakami. Ręczne wygniatanie stosuje się tylko do blach cienkich (do 0,5 mm) i wykonuje się je na wzorniku. 50

13 24.5. Spawanie elektryczne Jak już powiedziano, łuk elektryczny jest źródłem ciepła, które wykorzystuje się do spawania. Temperatura łuku jest bardzo wysoka i często sięga kilku tysięcy stopni Celsjusza. Spawanie można wykonywać elektrodą topliwą lub elektrodą nietopliwą elektrodą wolframową. Przy spawaniu elektrodą topliwą jest ona jednocześnie spoiwem i ulega stopieniu podczas spawania. Spawając elektrodą nietopliwą, wytwarza się łuk elektryczny między przedmiotem spawanym a elektrodą wolframową, która nie ulega stopieniu. Spoiwo w postaci pręta (drutu) topi się w tym łuku, wytwarzając spoinę. Spawacz trzyma w jednej ręce elektrodę wolframową w uchwycie, a w drugiej drut lub pręt. Metoda ta jest bardzo rzadko stosowana. Na rys przedstawiono stanowisko spawania łukowego. Przewód dodatni 1 jest doprowadzony i przyłączony zaciskiem 2 do metalowego stołu, na którym kładzie się spawany przedmiot 3. Przewód minusowy 4, zakończony uchwytem, trzyma spawacz. W uchwycie jest zamocowana elektroda 5, a rękojeść 6 dobrze izolowana. Tarcza 7 chroni oczy pracownika przed blaskiem łuku. Położenie elektrody i ruchy wykonywane elektrodą w czasie spawania są zależne od rodzaju spoiny, rodzaju elektrody, grubości łączonych blach i rodzaju złącza. Spawanie powinno się odbywać w pozycji podolnej, czyli poziomo, Rys Stanowisko spawania łukowego gdyż jest to pozycja najdogodniejsza i najbardziej ekonomiczna. Spoiny wykonane w innych pozycjach mogą mieć gorsze własności mechaniczne i dlatego należy spawać poziomo, a inne pozycje stosować tylko w montażu, gdy pozycja podolna nie jest możliwa. Na rys przedstawiono pochylenie elektrody i rodzaje ruchów bocznych, wykonywanych elektrodą podczas spawania oraz sposób układania spoin wielowarstwowych. Elektroda powinna być pochylona pod kątem α. Dla elektrod nieotulonych i cienkich kąt α wynosi 10 30, a dla elektrod średnio i grubo otulonych Podczas spawania koniec elektrody można prowadzić ściegiem prostym (rys. 24-7a) lub zakosowym (rys. 24-7b). Przy spawaniu blach o grubości powyżej 20 mm należy koniecznie stosować ścieg zakosowy, dający mniejsze odkształcenia. Istnieje zasada: układać możliwie płaskie ściegi unikając ostrych wgłębień, w których gromadzi się trudny do usunięcia żużel. Dobór grubości elektrody ma również duży wpływ na jakość wykonywanej spoiny. W spoinach w kształcie X i V pierwsze ściegi wykonuje się cieńszą elekwww.wsip.pl 209

14 Rys Technika spawania: a) prowadzenie elektrody ściegiem prostym, b) prowadzenie elektrody ściegiem zakosowym, c) rodzaje ściegów trodą, a w miarę przechodzenia do szerszej części spoiny należy stosować elektrody coraz grubsze. Łuk elektryczny zajarza się przez dotknięcie elektrodą przedmiotu spawanego ruchem przypominającym zapalenie zapałki. W czasie spawania trzeba utrzymać prawidłową długość łuku, tj. taką, która nie przekracza grubości elektrody. Zbyt długi łuk powoduje dostanie się do spoiny tlenu i azotu, zmniejsza głębokość wtopienia, daje duży rozprysk metalu Spawanie gazowe Materia y do spawania gazowego Do spawania gazowego są stosowane: tlen, acetylen, wodór, gaz koksowniczy i gaz świetlny, propan i butan, gaz ziemny metan, argon, azot i inne. Z karbidu (CaC 2 ) wytwarza się acetylen. 210

15 Do spawania gazowego stosuje się spoiwa w postaci stalowych drutów i prętów o różnym składzie chemicznym, zależnym od materiałów spawanych elementów. Druty są dostarczane w kręgach, a pręty w wiązkach długości l m. Do spawania stali konstrukcyjnej niestopowej najczęściej jest używany drut stalowy o małej zawartości węgla. Do spawania części stalowych o wymaganej twardości stosuje się drut o zawartości 0,6 1,7% węgla i 0,7 1,7% manganu. Do spawania żeliwa używa się prętów żeliwnych o zawartości 3 4% węgla z dodatkiem krzemu i manganu. Do spawania aluminium lub stopów aluminium są stosowane spoiwa w postaci drutów lub prętów z prawie czystego aluminium lub ze stopów aluminium z magnezem, manganem, krzemem, chromem i tytanem. Topniki do spawania gazowego stosuje się w nielicznych przypadkach przy spawaniu stali wysokostopowych nierdzewnych i kwaso- oraz żaroodpornych. Działanie topnika w tych przypadkach polega na rozpuszczeniu w topniku trudno topliwych tlenków chromu (Cr 2 O 3 ), których temperatura topnienia wynosi 2050 C. Podstawowymi składnikami tych topników są: boraks, sól, kwarcyt, fluoryt, kreda, żelazokrzem. Do lutospawania żeliwa stosuje się topniki produkcji krajowej Uni-Lut lub Ms-Gaz. Urzàdzenia do spawania gazowego Najczęściej stosowane w spawalnictwie gazy sprężone (tlen i acetylen) są przechowywane w odpowiednich butlach (rys. 24-8). Butla tlenowa (rys. 24-8a) składa się z korpusu 1 (cylindra), szyjki, na którą jest wciągnięty na gorąco pierścień 2 (zewnętrznie gwintowany), kołpaka ochronnego 3 oraz stopy 4. Stopa umożliwia ustawienie butli w pozycji pionowej. W kraju produkuje się butle tlenowe o pojemności 0,5 50 l. Pojemność najbardziej rozpowszechnionych butli do transportu tlenu wynosi Ciśnienie robocze butli wynosi 15 MPa przy 15 C. Butle tlenowe maluje się niebieską farbą olejną i oznacza czarnym napisem Tlen O 2. Butle acetylenowe (rys. 24-8b), ciągnione bez szwu ze stali, są produkowane najczęściej o pojemności Dopuszczalne ciśnienie robocze w butlach wynosi 1,5 MPa. Wnętrze butli acetylenowej wypełnia masa porowata 5, której zadaniem jest zapobieganie rozprzestrzenianiu się acetonu (produktu rozpadu acetylenu) pod wpływem np. wstrząsów. Aceton rozpuszcza Rys Butle: a) tlenowa, b) acetylenowa 211

16 acetylen. W jednym litrze acetonu pod ciśnieniem 0,1 MPa rozpuszcza się 23 litry acetylenu. W miarę wzrostu ciśnienia wzrasta proporcjonalnie ilość pochłoniętego acetylenu. Butle acetylenowe są malowane białą farbą olejną z czerwonym napisem Acetylen C 2 H 2. Pobieranie gazu z butli wymaga zastosowania tzw. reduktorów, których zadaniem jest obniżenie ciśnienia wylotowego gazu przez cały czas pracy, mimo że ciśnienie w butli maleje w miarę jej opróżniania. Na rys przedstawiono schemat reduktora i jego działanie. Grzybek zaworu redukcyjnego 1 pod naciskiem górnej sprężyny 2 zamyka dopływ gazu z butli. Manometr 3 wskazuje ciśnienie gazu w butli. W celu otwarcia zaworu 1 trzeba podnieść przeponę 4 przez pokręcenie śrubą 5, która za pośrednictwem popychacza 6 powoduje podniesienie się grzybka zaworu 1. Otwarcie zaworu sprawia, że gaz przedostaje się z butli do komory A, w której się rozpręża. Manometr 7 wskazuje ciśnienie gazu po rozprężeniu. Z komory A gaz przedostaje się przewodem do palnika. Obecnie każdy reduktor ma wmontowany zawór bezpieczeństwa 8, który wypuszcza nadmiar gazu z komory roboczej w razie nadmiernego wzrostu ciśnienia. Reduktory do tlenu i acetylenu różnią się Rys Schemat jednostanowiskowego reduktora butylowego tylko sposobem ich mocowania na zaworze butli. Palniki Służą one do spalania gazów dobrze wymieszanych z tlenem. Rozróżnia się palniki wysokiego ciśnienia oraz palniki niskiego ciśnienia (rys ). W palnikach wysokiego ciśnienia doprowadzenie gazów odbywa się prawie pod jednakowym ciśnieniem, wynoszącym 0,01 0,1 MPa. Palnik niskiego ciśnienia jest palnikiem smoczkowym, w którym podczas przepływu gazu (tlenu) o wyższym ciśnieniu przez środkową dyszę następuje zasysanie gazu palnego ze zbiornika o niskim ciśnieniu. Palnik nie może być zanieczyszczony olejem ani smarem. Aby zapalić palnik, trzeba najpierw otworzyć zawór do tlenu, a następnie do acetylenu. W przypadku zatkania się wylotu dzioba palnika w czasie pracy trzeba natychmiast zamknąć najpierw zawór acetylenu, a następnie tlenu. Poprawne wyregulowanie płomienia ma istotne znaczenie dla przebiegu i wyników spawania. Płomień acetylenowo-tlenowy można podzielić na trzy strefy: jądro, stożek oraz kitę. Na rys a przedstawiono trzy rodzaje płomieni: redukujący, nawęglający i utleniający. Spawacz powinien tak regulować płomień, aby spawanie odbywało się płomieniem redukującym, tj. takim, w którym w najgorętszej strefie środkowej nie ma swobodnego węgla ani tlenu. Regulację płomienia rozpoczyna 212

17 Rys Palniki: a) acetylenowo-tlenowy na niskie ciśnienie, b) palnik na wysokie ciśnienie, c) komplet palników niskiego ciśnienia typu Normus-bis produkcji krajowej Rys Płomień acetylenowo- -tlenowy: a) rodzaje płomieni acetylenowo-tlenowych, b) podział na strefy płomienia acetylenowo-tlenowego się od regulacji dopływu acetylenu. Trzeba dodać, że płomień chroni spoinę przed dostępem powietrza. Dokładne wyregulowanie płomienia redukującego (normalnego) jest łatwe i polega na uzyskaniu ostrego zarysu jądra. W czasie spawania przedmiot powinien się znajdować w odległości 2 5 mm od jądra, co jest uzależnione od wielkości palnika. Wytwornice acetylenowe Wytwornicami acetylenu nazywa się urządzenia do wytwarzania acetylenu w wyniku działania wody na karbid. Wytwornice dzieli się na: niskiego i wysokiego ciśnienia przenośne i stałe, a ze względu na konstrukcję na: wsypowe, dopływowe i wyporowe. Każda wytwornica acetylenu składa się z: reaktora, w którym następuje reakcja między karbidem a wodą, pojemnika na karbid, oczyszczacza, bezpiecznika wodnego, manometru i zaworu bezpieczeństwa. Na rys pokazano wytwornicę TAS-01, w której kosz 1, wypełniony karbidem, jest zawieszony na otwieranej pokrywie. Karbid, stykając się okresowo z wodą, wydziela acetylen

18 Rys Wytwornica acetylenowa wysokiego ciśnienia: a) widok, b) schemat Wytwornicę uruchamia się przez przesunięcie do dołu rączki 2, służącej do opuszczania kosza z karbidem. Wytwarzany acetylen zbiera się w górnej części reaktora 3, a woda jest wytłaczana do zbiornika wyporowego 4. Gdy po zużyciu acetylenu ciśnienie gazu obniży się, wówczas poziom wody w reaktorze 3 podniesie się i produkcja acetylenu rozpocznie się na nowo. Gdy ciśnienie gazu wzrośnie powyżej 0,15 MPa, zaczyna działać bezpiecznik 5. Technika spawania acetylenowego Przedmioty przeznaczone do spawania należy oczyścić z rdzy, farby i tłuszczów oraz innych zanieczyszczeń. Ważną czynnością poprzedzającą spawanie jest prawidłowe wyregulowanie płomienia acetylenowo-tlenowego, a następnie wybranie odpowiedniej pozycji spawania (rys ). Najlepszą spoinę można wykonać w pozycji podolnej. 214 Rys Pozycje spawania: a) podolna, b) naboczna, c) naścienna, d) okapowa, e) pułapowa, f) pionowa
