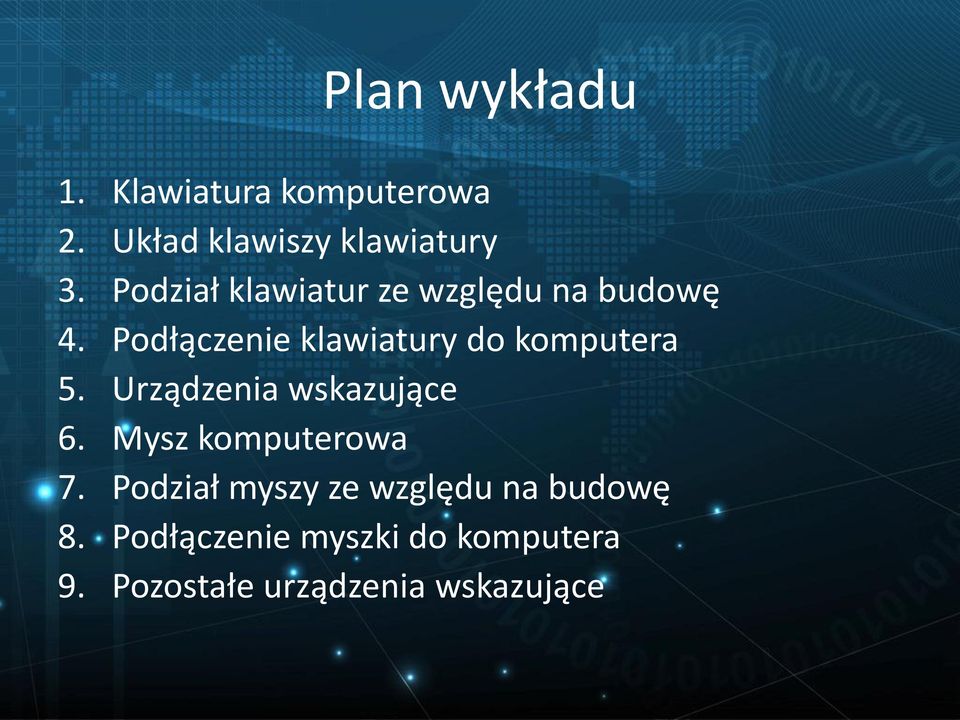

1 Plan wykładu 1. Klawiatura komputerowa 2. Układ klawiszy klawiatury 3. Podział klawiatur ze względu na budowę 4. Podłączenie klawiatury do komputera 5. Urządzenia wskazujące 6. Mysz komputerowa 7. Podział myszy ze względu na budowę 8. Podłączenie myszki do komputera 9. Pozostałe urządzenia wskazujące

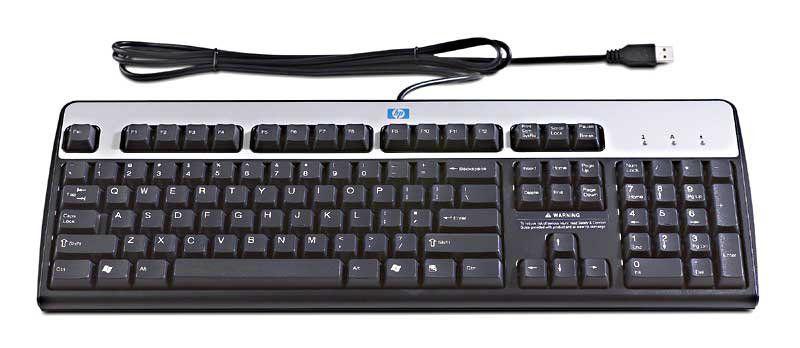

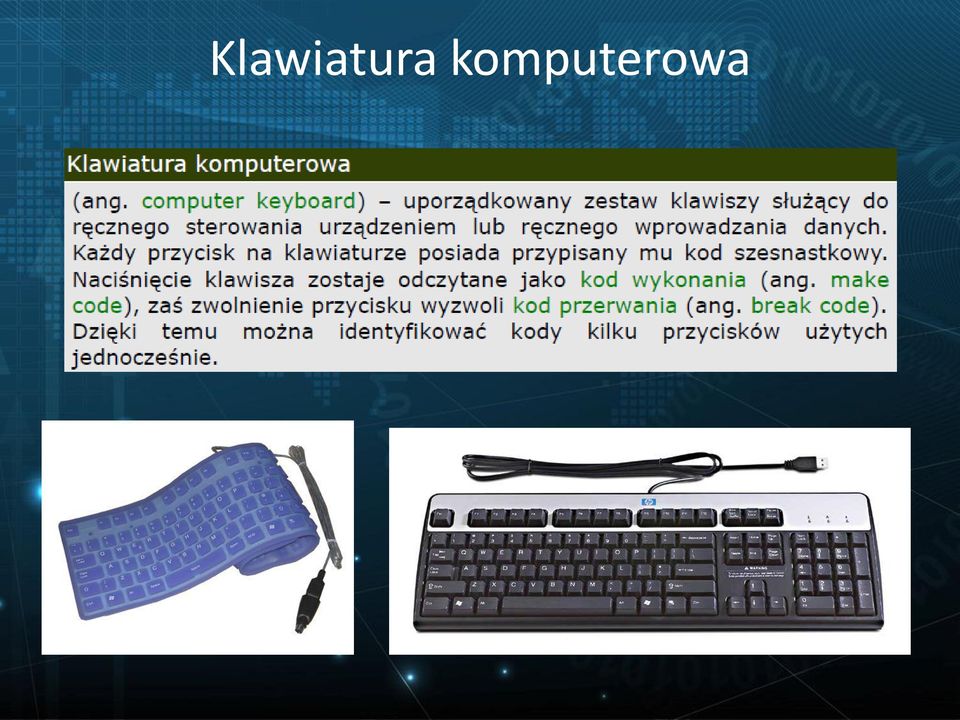

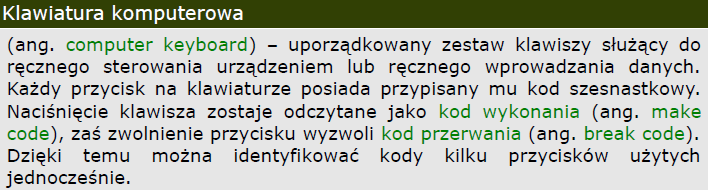

2 Klawiatura komputerowa

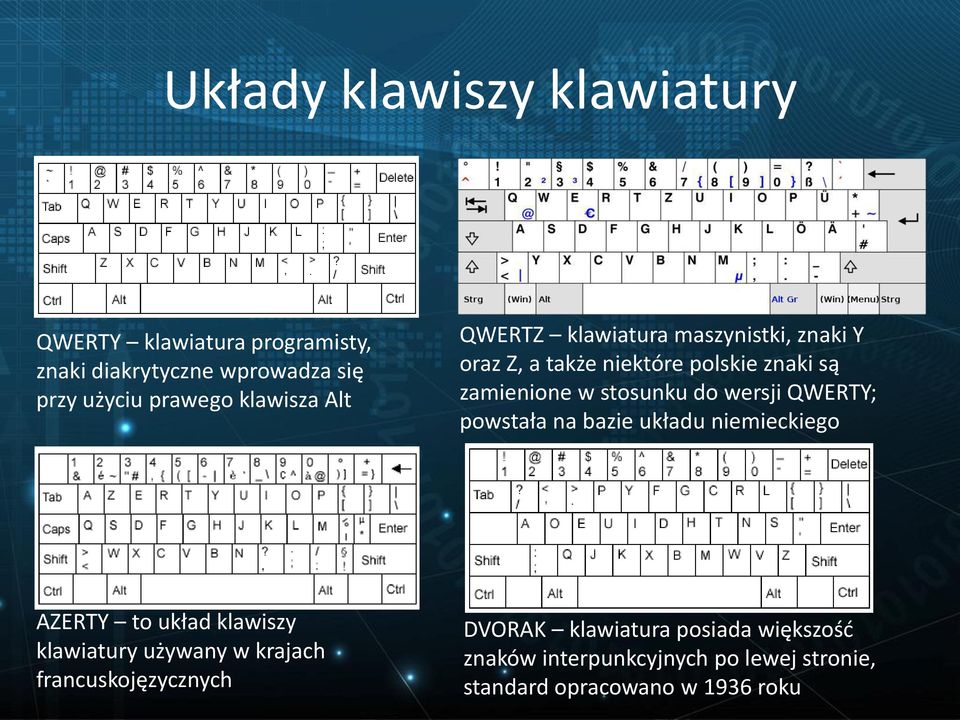

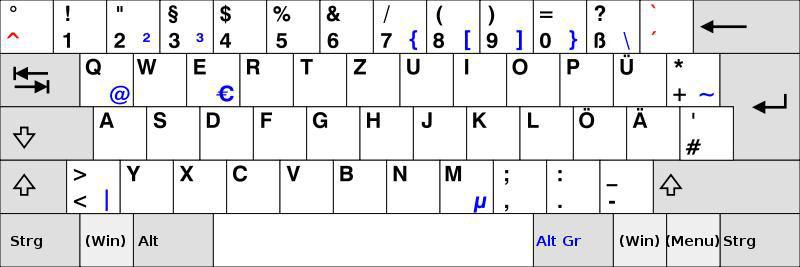

3 Układy klawiszy klawiatury QWERTY klawiatura programisty, znaki diakrytyczne wprowadza się przy użyciu prawego klawisza Alt QWERTZ klawiatura maszynistki, znaki Y oraz Z, a także niektóre polskie znaki są zamienione w stosunku do wersji QWERTY; powstała na bazie układu niemieckiego AZERTY to układ klawiszy klawiatury używany w krajach francuskojęzycznych DVORAK klawiatura posiada większość znaków interpunkcyjnych po lewej stronie, standard opracowano w 1936 roku

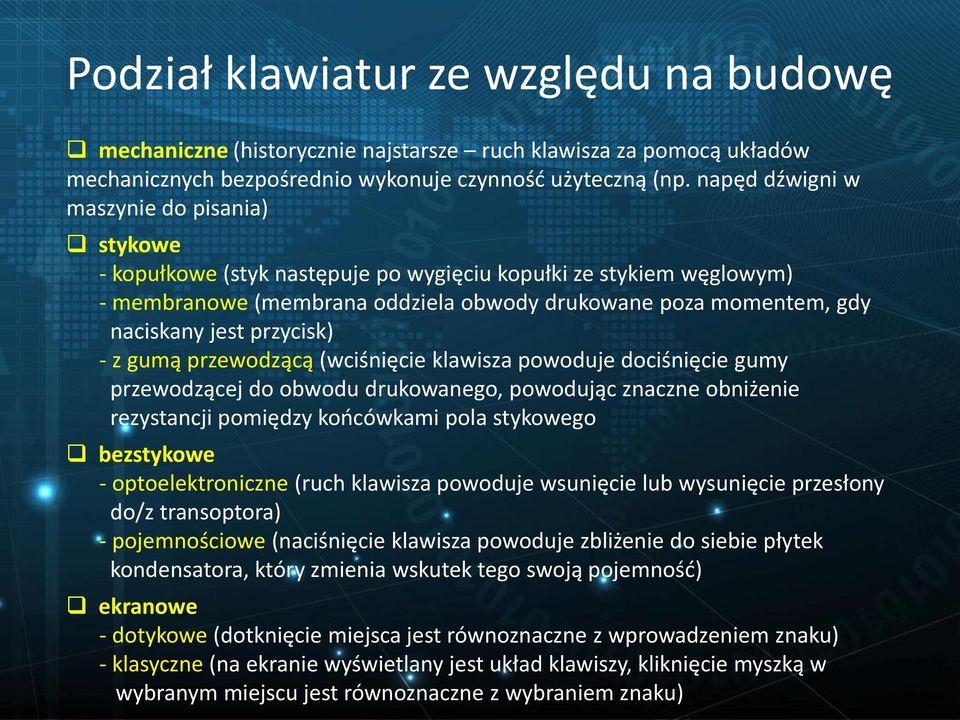

4 Podział klawiatur ze względu na budowę mechaniczne (historycznie najstarsze ruch klawisza za pomocą układów mechanicznych bezpośrednio wykonuje czynność użyteczną (np. napęd dźwigni w maszynie do pisania) stykowe - kopułkowe (styk następuje po wygięciu kopułki ze stykiem węglowym) - membranowe (membrana oddziela obwody drukowane poza momentem, gdy naciskany jest przycisk) - z gumą przewodzącą (wciśnięcie klawisza powoduje dociśnięcie gumy przewodzącej do obwodu drukowanego, powodując znaczne obniżenie rezystancji pomiędzy końcówkami pola stykowego bezstykowe - optoelektroniczne (ruch klawisza powoduje wsunięcie lub wysunięcie przesłony do/z transoptora) - pojemnościowe (naciśnięcie klawisza powoduje zbliżenie do siebie płytek kondensatora, który zmienia wskutek tego swoją pojemność) ekranowe - dotykowe (dotknięcie miejsca jest równoznaczne z wprowadzeniem znaku) - klasyczne (na ekranie wyświetlany jest układ klawiszy, kliknięcie myszką w wybranym miejscu jest równoznaczne z wybraniem znaku)

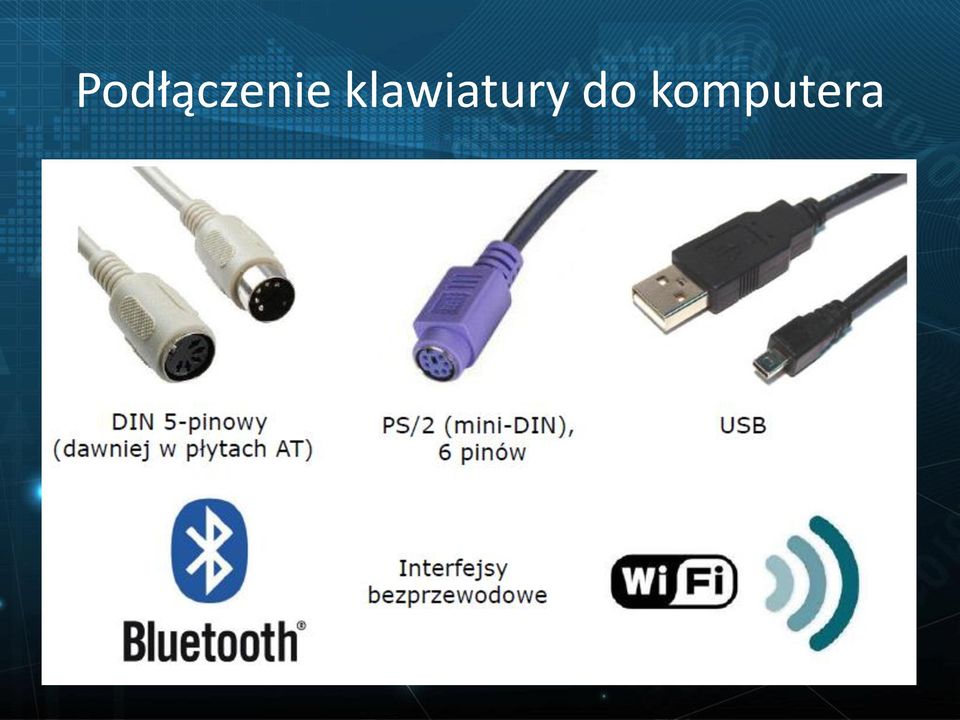

5 Podłączenie klawiatury do komputera

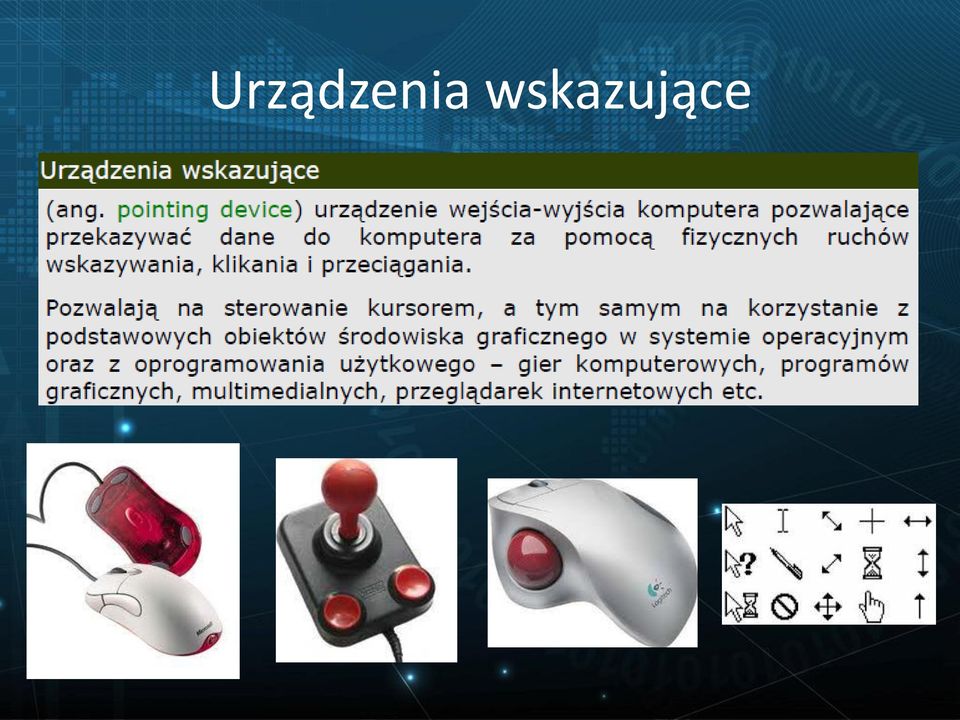

6 Urządzenia wskazujące

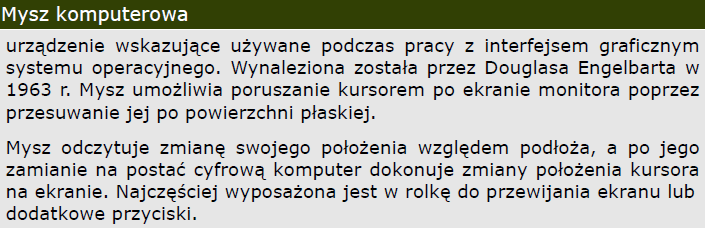

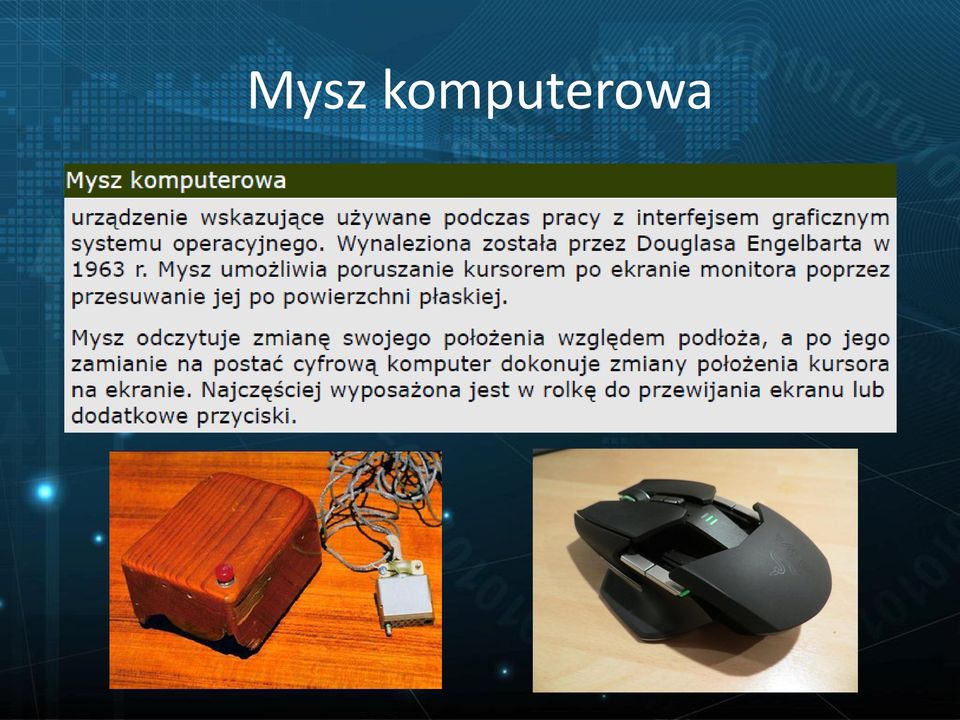

7 Mysz komputerowa

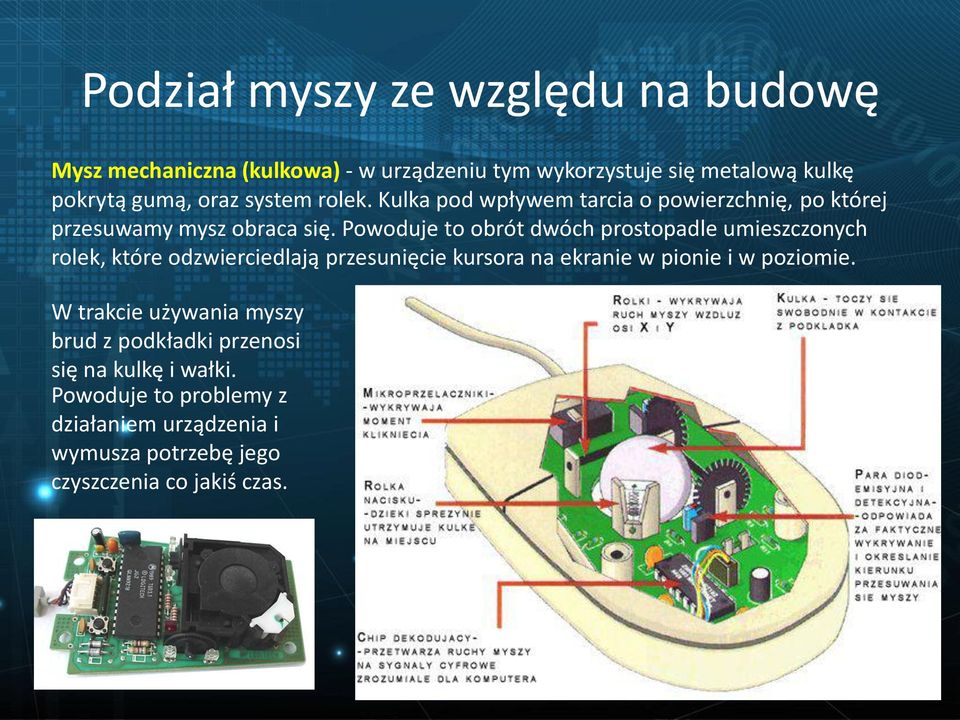

8 Podział myszy ze względu na budowę Mysz mechaniczna (kulkowa) - w urządzeniu tym wykorzystuje się metalową kulkę pokrytą gumą, oraz system rolek. Kulka pod wpływem tarcia o powierzchnię, po której przesuwamy mysz obraca się. Powoduje to obrót dwóch prostopadle umieszczonych rolek, które odzwierciedlają przesunięcie kursora na ekranie w pionie i w poziomie. W trakcie używania myszy brud z podkładki przenosi się na kulkę i wałki. Powoduje to problemy z działaniem urządzenia i wymusza potrzebę jego czyszczenia co jakiś czas.

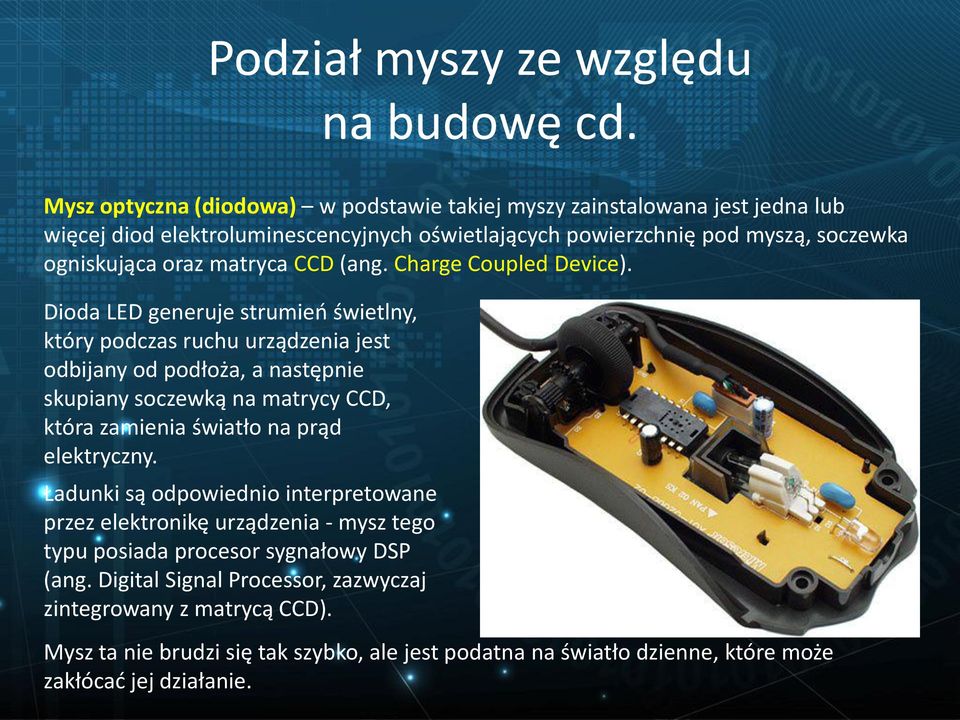

9 Podział myszy ze względu na budowę cd. Mysz optyczna (diodowa) w podstawie takiej myszy zainstalowana jest jedna lub więcej diod elektroluminescencyjnych oświetlających powierzchnię pod myszą, soczewka ogniskująca oraz matryca CCD (ang. Charge Coupled Device). Dioda LED generuje strumień świetlny, który podczas ruchu urządzenia jest odbijany od podłoża, a następnie skupiany soczewką na matrycy CCD, która zamienia światło na prąd elektryczny. Ładunki są odpowiednio interpretowane przez elektronikę urządzenia - mysz tego typu posiada procesor sygnałowy DSP (ang. Digital Signal Processor, zazwyczaj zintegrowany z matrycą CCD). Mysz ta nie brudzi się tak szybko, ale jest podatna na światło dzienne, które może zakłócać jej działanie.

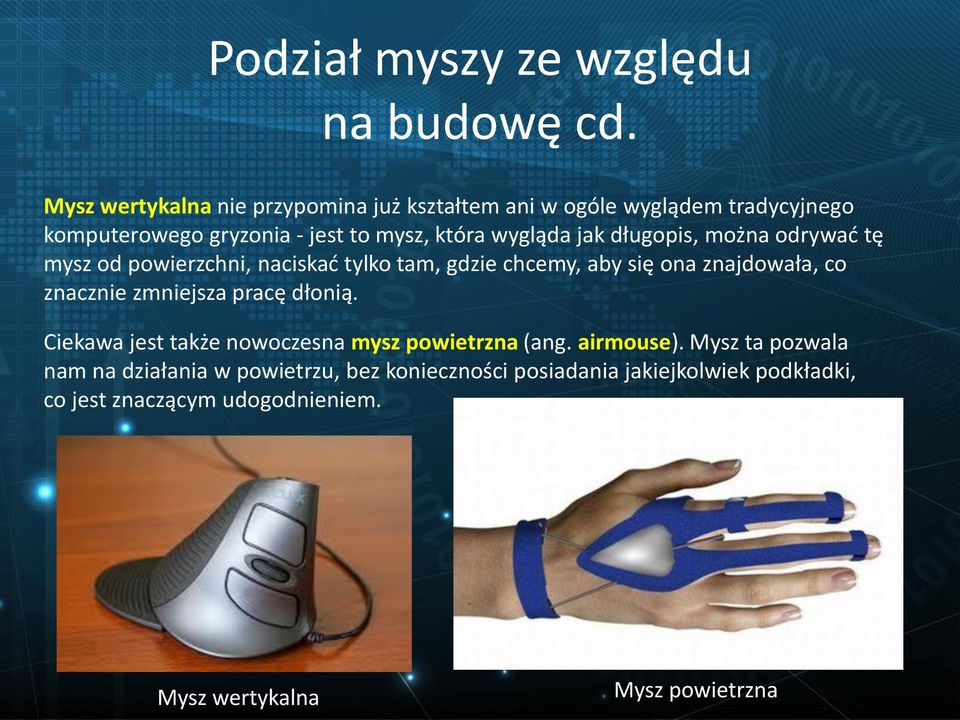

10 Podział myszy ze względu na budowę cd. Mysz wertykalna nie przypomina już kształtem ani w ogóle wyglądem tradycyjnego komputerowego gryzonia - jest to mysz, która wygląda jak długopis, można odrywać tę mysz od powierzchni, naciskać tylko tam, gdzie chcemy, aby się ona znajdowała, co znacznie zmniejsza pracę dłonią. Ciekawa jest także nowoczesna mysz powietrzna (ang. airmouse). Mysz ta pozwala nam na działania w powietrzu, bez konieczności posiadania jakiejkolwiek podkładki, co jest znaczącym udogodnieniem. Mysz wertykalna Mysz powietrzna

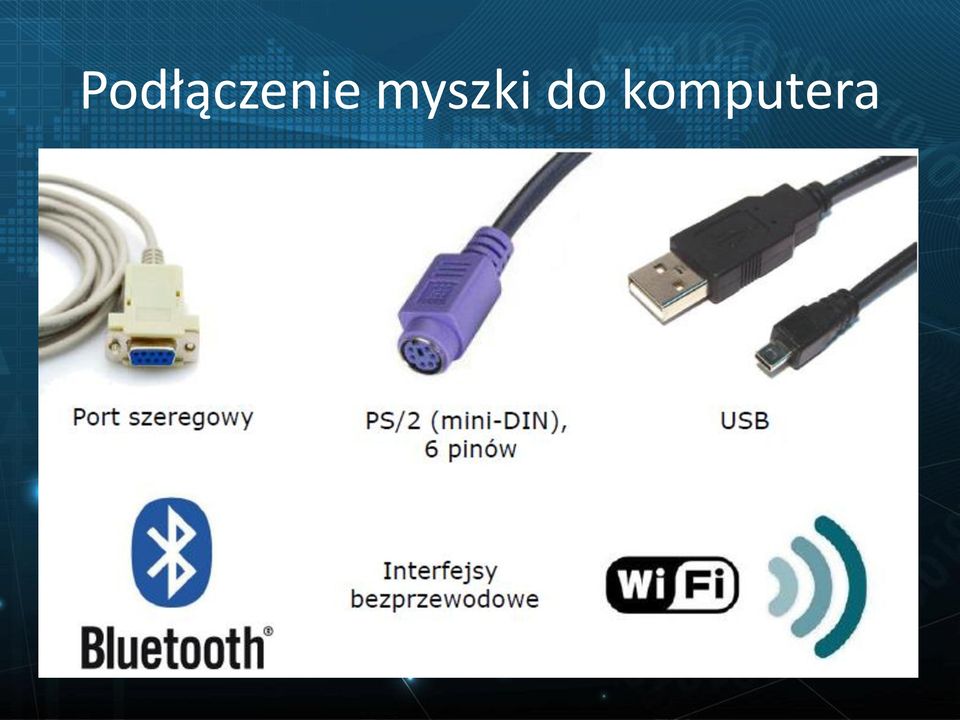

11 Podłączenie myszki do komputera

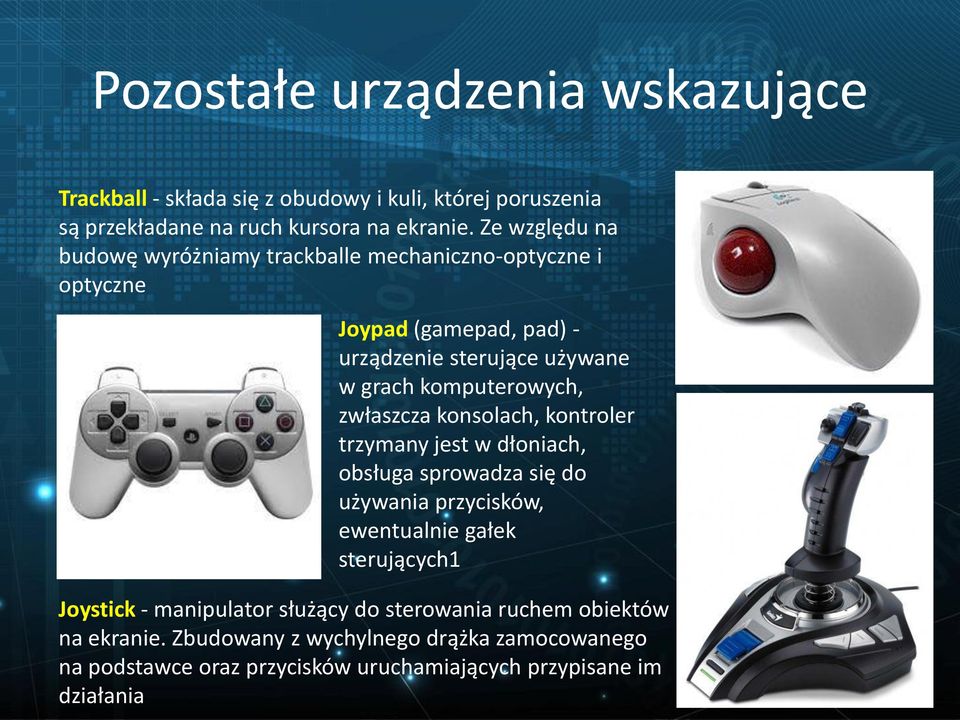

12 Pozostałe urządzenia wskazujące Trackball - składa się z obudowy i kuli, której poruszenia są przekładane na ruch kursora na ekranie. Ze względu na budowę wyróżniamy trackballe mechaniczno-optyczne i optyczne Joypad (gamepad, pad) - urządzenie sterujące używane w grach komputerowych, zwłaszcza konsolach, kontroler trzymany jest w dłoniach, obsługa sprowadza się do używania przycisków, ewentualnie gałek sterujących1 Joystick - manipulator służący do sterowania ruchem obiektów na ekranie. Zbudowany z wychylnego drążka zamocowanego na podstawce oraz przycisków uruchamiających przypisane im działania

13 Pozostałe urządzenia wskazujące cd. Pioro świetlne - polecenia wydaje się poprzez nakierowanie pióra w odpowiednie miejsce ekranu i wciśnięcie znajdującego się na nim przycisku. Touchpad - panel dotykowy, urządzenie często spotykane w laptopach. Najczęściej spotykaną metodą działania touchpada jest wykrywanie pojemności elektrycznej palca przy użyciu czujników pojemności umieszczonych w osi poziomej i pionowej. Zmianę położenia palca odczytuje się jako przesunięcie punktu o określonej pojemności elektrycznej. Trackpoint - to mały dżojstik, reagujący na siłę i kierunek nacisku, umieszczony w środkowej części klawiatury, stosowany w laptopach

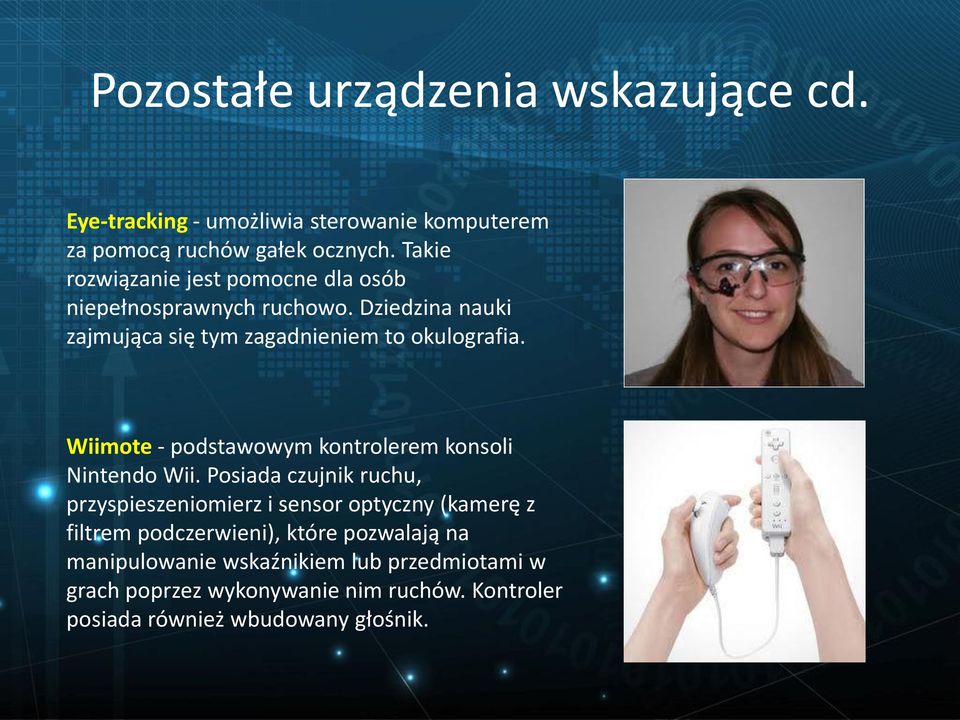

14 Pozostałe urządzenia wskazujące cd. Eye-tracking - umożliwia sterowanie komputerem za pomocą ruchów gałek ocznych. Takie rozwiązanie jest pomocne dla osób niepełnosprawnych ruchowo. Dziedzina nauki zajmująca się tym zagadnieniem to okulografia. Wiimote - podstawowym kontrolerem konsoli Nintendo Wii. Posiada czujnik ruchu, przyspieszeniomierz i sensor optyczny (kamerę z filtrem podczerwieni), które pozwalają na manipulowanie wskaźnikiem lub przedmiotami w grach poprzez wykonywanie nim ruchów. Kontroler posiada również wbudowany głośnik.
