2 2 Sprzęgło - kolektor SK 40 automatyczny odpowietrznik Otulina solarna rurka pomiarowa Ochrona prawna UP RP nr W Sprzęgło-kolektor SK 40 służy do oddzielenia obiegu kotłowego od obiegu grzewczego. Stosuje się je w układach grzewczych do 40 kw, składających się z 1 2 kotłów oraz kilku obiegów grzewczych. Ochrona prawna UP RP nr W Neodymowy separator magnetyczny SMRT (kod towaru ) neodymowy separator magnetyczny SMRT zawór spustowy śruby montażowe Separator składa sie z magnesu neodymowego oraz metalowego koszyczka utrzymującego ten magnes. Zanieczyszczenia ferromagnetyczne stanowią według badań od 50% do 80% wszystkich zanieczyszczeń groźnych dla instalacji wodnych c.o., szczególnie układów wyposażonych w pompy elektroniczne oraz zawory w układach pompowych, kotłach c.o. itp. Uniwersalny rozstaw: H SK Max przepływ 495,00 zł 2, m /h Max moc przy ΔT = 15K do 40 kw Temp. max. 110 iśn. nomin. 6 bar 1" GW 250 mm H 480 mm Pojemność V 125 mm 110 mm 2, l p x V (bar x l) 1,8 Ocieplenie Odpowietrznik dotyczy SK 40 D dotyczy SK 40 D Zawór spustowy Waga 5 kg w komplecie 2 x profil montażowy 0 x 0 x 2 mm

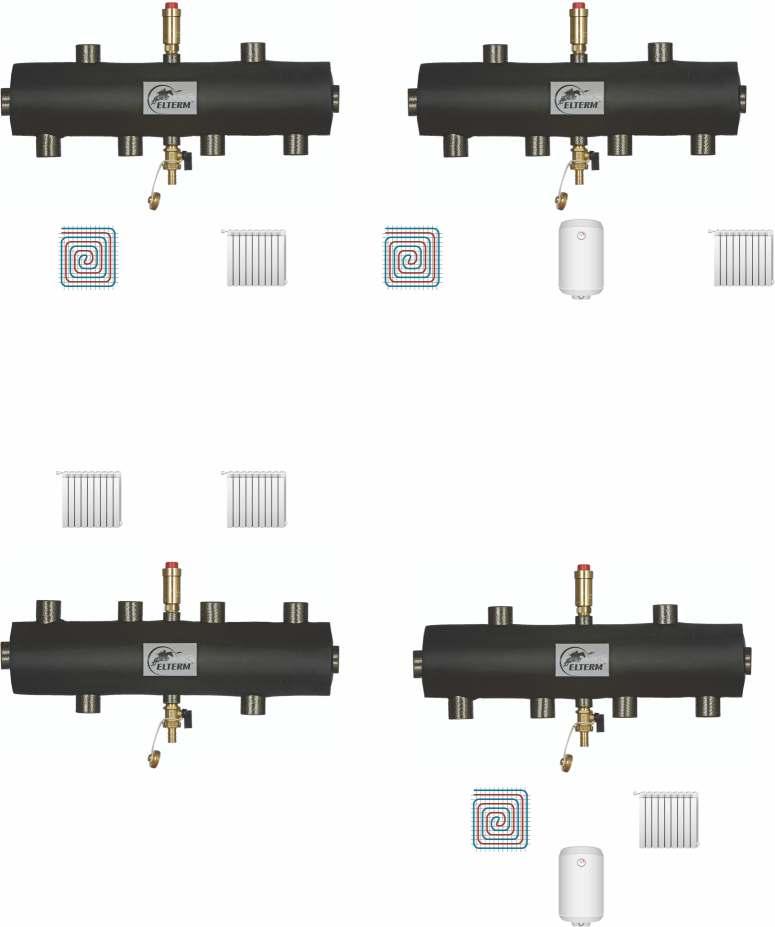

3 Przykładowe schematy podłączenia SK 40 SK 40 SK 40 SK 40

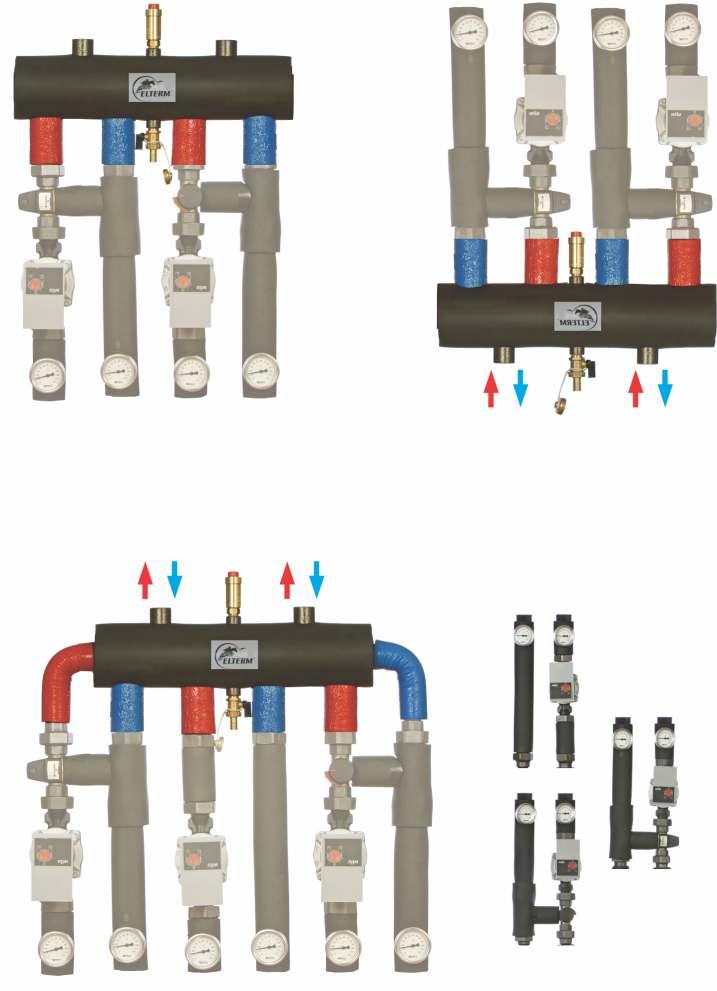

4 4 Sprzęgło - kolektor SK 40 2D+ i SK 40 D Sprzęgło-kolektor SK 40 2D ,00 zł w komplecie: Sprzęgło SK 40 2 x zaślepka fi 1" 4 x nypel 1" ww VT VT VT VRG Przykładowy zestaw: Sprzęgło SK 40 2D+ + 2 grupy pompowe lterm (nie są w cenie sprzęgła) Sprzęgło-kolektor SK 40 D ,00 zł w komplecie: Sprzęgło SK 40 4 x nypel 1" ww 2 x kolano montażowe (rozstaw 125 mm) 60 podstawowych kombinacji Uniwersalna VT VRG Sam wybierz swój wariant VT Uniwersalna VRG Przykładowy zestaw: Sprzęgło SK 40 D + grupy pompowe lterm (nie są w cenie sprzęgła)

5 Grupy pompowe lterm 5 z zaworem -drogowym VRG 12 (do 42 kw) H 180 mm ,00 zł ,00 zł ,00 zł ,00 zł z zaworem VT º Kvs 1,6 c.o. podłogowe 2 od 0-60m H 180 mm ,00 zł ,00 zł ,00 zł ,00 zł z zaworem VT º Kvs,2 c.o. podłogowe 2 od m H 180 mm ,00 zł ,00 zł ,00 zł ,00 zł H 180 mm uniwersalna, np.: do zasobników c.w.u ,00 zł ,00 zł ,00 zł ,00 zł Zawór Termometry Pompa elektroniczna 25/75 Ocieplenie H mm mm

6 6 Sprzęgło - kolektor SK 55 2D i D (ondens) Do kotłów kondensacyjnych i pomp ciepła automatyczny odpowietrznik Otulina solarna rurka pomiarowa Ochrona prawna UP RP Sprzęgło-kolektor SK 55 2D i D (ondens) dedykowane jest do kotłów kondensacyjnych, w których temperatura powrotu powinna być jak najniższa. el ten osiągnięto w tym sprzęgle przez zastosowanie specjalnej kierownicy przepływu ze stali nierdzewnej w kształcie półwalca ze skośnym denkiem i odpowiednimi otworami. Neodymowy separator magnetyczny SMRT (kod towaru ) neodymowy separator magnetyczny SMRT zawór spustowy śruby montażowe Separator składa sie z magnesu neodymowego oraz metalowego koszyczka utrzymującego ten magnes. Zanieczyszczenia ferromagnetyczne stanowią według badań od 50% do 80% wszystkich zanieczyszczeń groźnych dla instalacji wodnych c.o., szczególnie układów wyposażonych w pompy elektroniczne oraz zawory w układach pompowych, kotłach c.o. itp. Sprzęgło kolektor SK 55 2D (ondens) dodatkowy H kierownica przepływu INOX dodatkowy SK 55 2D Max przepływ Max moc przy ΔT = 20K 605,00 zł 2, m /h do 55 kw Temp. max. 110 iśn. nomin. 6 bar 1" GW 250 mm H 480 mm Pojemność V 125 mm 110 mm 2, l p x V (bar x l) 1,8 Ocieplenie Odpowietrznik Zawór spustowy Waga 5,5 kg Sprzęgło kolektor SK 55 D (ondens) H kierownica przepływu INOX SK 55 D Max przepływ Max moc przy ΔT = 20K 65,00 zł 2, m /h do 55 kw Temp. max. 110 iśn. nomin. 6 bar 1" GW 250 mm H 480 mm Pojemność V 125 mm 110 mm 2, l p x V (bar x l) 1,8 Ocieplenie Odpowietrznik Zawór spustowy Waga 6 kg

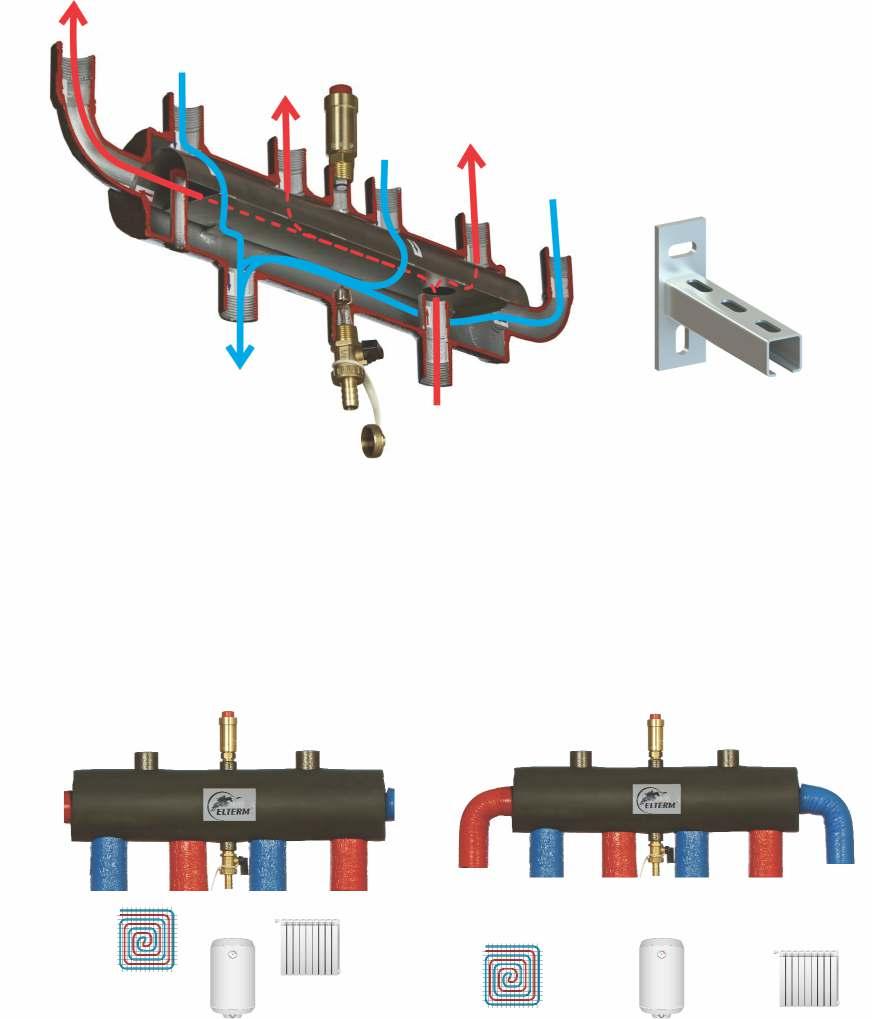

7 Sprzęgło - kolektor SK 55 2D i D 7! Przy zastosowaniu tego typu sprzęgła do kotłów kondensacyjnych należy pamiętać, że przepływ pompy kotłowej należy ustawić na możliwie najmniejszą wartość, aby dzięki temu zwiększyć delta T - przez co zwiększymy efekt kondensacji i podniesiemy efektywność kotła. w komplecie 2 x profil montażowy 0 x 0 x 2 mm Sprzęgło kolektor SK 55 2D (ondens) Sprzęgło kolektor SK 55 D (ondens) 2 x grupa pompowa w dół ( górę) 1 x grupa pompowa w bok x grupa pompowa w dół ( górę)

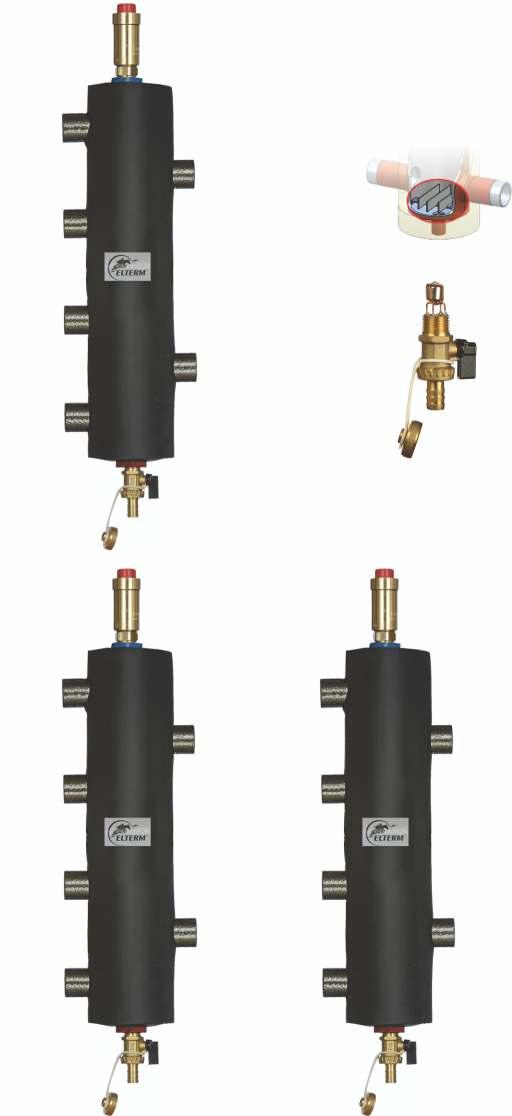

8 8 Sprzęgło - kolektor SK 40 2K automatyczny odpowietrznik rurka pomiarowa /8" (17x2,) Ochrona prawna UP RP nr W Sprzęgło-kolektor SK 40 2K do oddzielenia obiegu kotłowego od obiegu grzewczego. Stosuje się je w układach grzewczych do 40 kw, składającego się z 1 2 kotłów oraz kilku obiegów grzewczych. otulina solarna Grzebień odmulający Zwalnia przepływ wody w sprzęgle i ułatwia odmulanie Ochrona prawna UP RP nr W Neodymowy separator magnetyczny SMRT Grzebień odmulający neodymowy separator magnetyczny SMRT zawór spustowy Separator składa sie z magnesu neodymowego oraz metalowego koszyczka utrzymującego ten magnes. Zanieczyszczenia ferromagnetyczne stanowią według badań od 50% do 80% wszystkich zanieczyszczeń groźnych dla instalacji wodnych c.o., szczególnie układów wyposażonych w pompy elektroniczne oraz zawory w układach pompowych, kotłach c.o. itp. SK 40 2K Max przepływ Max moc przy ΔT = 15K 495,00 zł 2, m /h do 40 kw Temp. max. 110 H iśn. nomin. 6 bar 1" GW 250 mm H 480 mm Pojemność V 125 mm 110 mm 2, l p x V (bar x l) 1,8 Ocieplenie Odpowietrznik Zawór spustowy

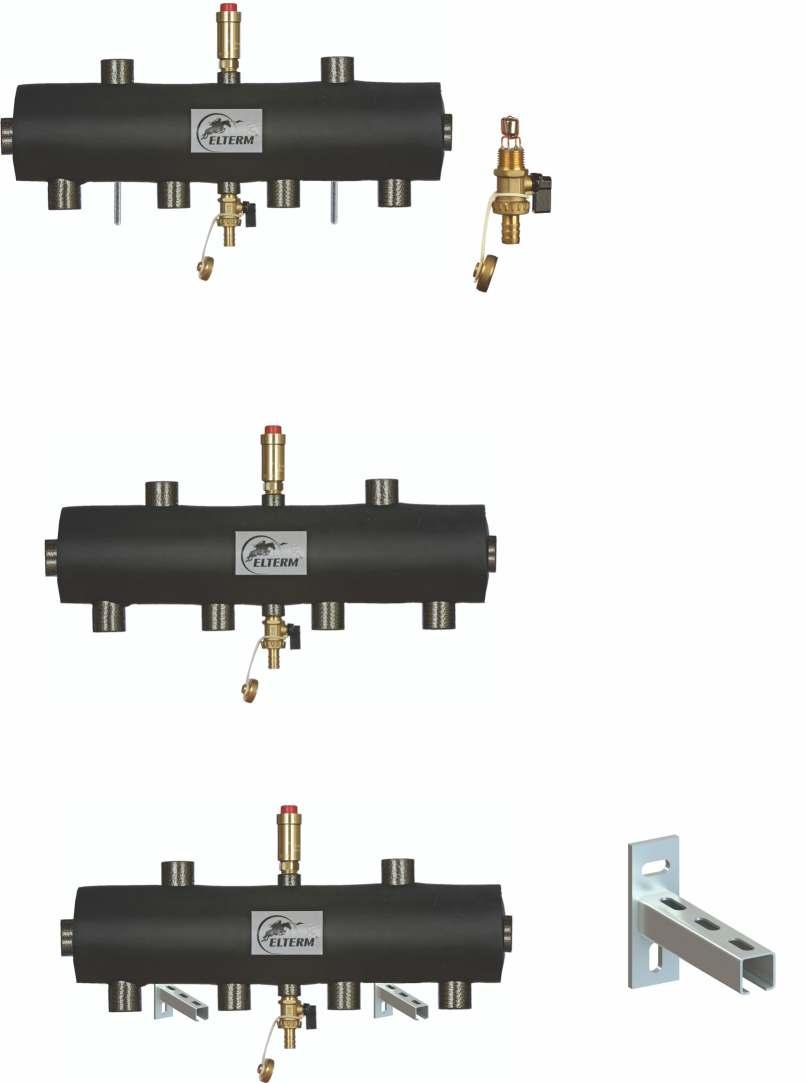

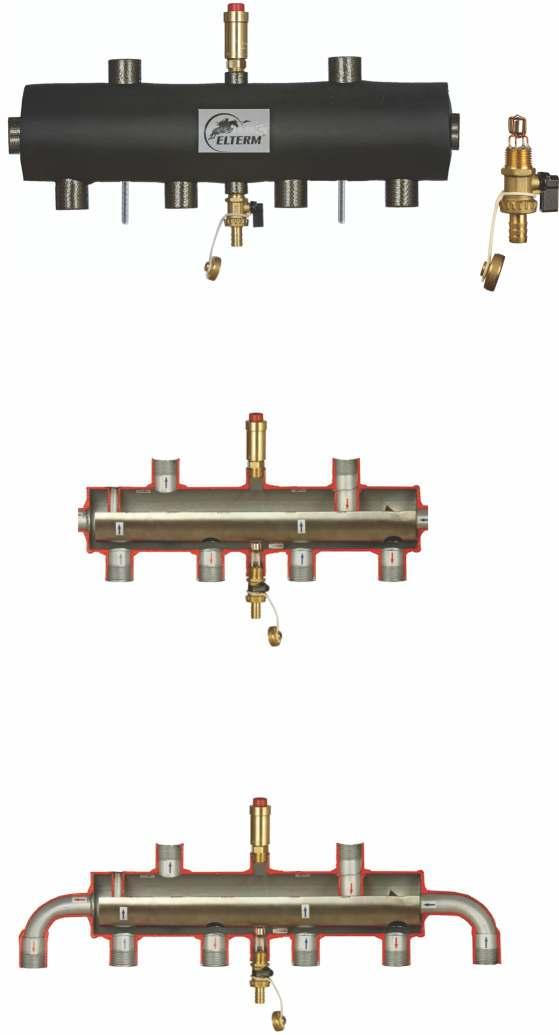

9 Sprzęgło - kolektor SK 40 2K 9 Dowolne dwa źródła ciepła ocieplenie otulina solarna Ochrona prawna UP RP nr W Kompatybilne ze sprzęgłami lterm G G G F F 2 drogowy 1" - ocieplony drogowy 1" - ocieplony ,00 zł ,00 zł G G G F F 2 drogowy 1" - nieocieplony drogowy 1" - nieocieplony ,00 zł ,00 zł D N - 1"Gw - 1"Gz - Ø 1½ H mm mm F mm (2 drogowy) F mm ( drogowy) G - 15 mm Wariant I - 2 obiegi górne + 1 boczny Wariant III - 4 obiegi górne + 1 boczny Wariant II - obiegi górne + 1 zapasowy Wariant IV - obracamy drugi kolektor np.: do ogrzewania podłogowego

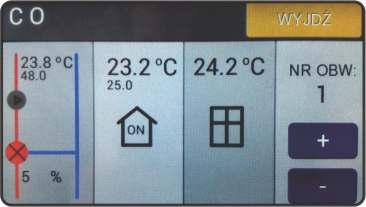

10 10 Sterownik KWTRMISTRZ Sterownik KWTRMISTRZ Nowoczesny, elektroniczny, pogodowy i pokojowy sterownik całej instalacji c.o. i c.w.u. Zapewnia komfortowe i sprawne działanie źródłami ciepła, sprzęgła hydraulicznego oraz ogrzewanych pomieszczeń. Dotykowy i łatwy w obsłudze panel sterujący. Wyposażenie sterownika: ź duży, kolorowy, dotykowy wyświetlacz LD 4," ź czujnik WU ź czujnik zewnętrzny ź czujniki temperatury zaworów (2 ) ź czujniki temperatury powrotu i sprzęgła (źródła ciepła) ź czujniki pokojowe (2 ) ź obudowa wykonana z wysokiej jakości materiałów Dane techniczne: ź Zasilanie 20 V ź Pobór prądu 4 W ź Temperatura otoczenia 5 50 ź Typ czujników KTY ź Typ obsługiwanych siłowników punkt. 20V Funkcje realizowane przez sterownik: ź steruje 2 źródłami ciepła, np.: kocioł główny + alternatywny, ź sterowanie 2 dowolnymi zaworami, ź sterowanie 2 dowolnymi pompami źródeł ciepła, ź sterowanie 4 dowolnymi pompami grup pompowych ź sterowanie pompą cyrkulacyjną c.w.u., ź 4 5 niezależnych programów tygodniowych na każdy obwód, ź sterowanie pogodowe, ź czujnik temperatury pracy sprzęgła Rekomendowane jako alternatywne źródła ciepła Ułan (KW sp) lterm waga: 9 kg Wachmistrz (KW sp) lterm waga: 15 kg 560 SilverLine 50 SilverLine Typ kotła Kocioł KW 4 sp Kocioł KW 6 sp Kocioł KW 9 sp Kocioł KW 12 sp Typ kotła Kocioł KW 4 sp Kocioł KW 6 sp Kocioł KW 9 sp Kocioł KW 12 sp Typ kotła Kocioł KW 15 sp Kocioł KW 18 sp Kocioł KW 21 sp Kocioł KW 24 sp

11 Sterownik KWTRMISTRZ II i III - sterowanie 11 Sterownik KWTRMISTRZ II - kod thernet (opcja) pogodowe do 2 dowolnych zaworów do 2 dowolnych pomp źródeł ciepła D do dowolnych pomp grup pompowych D x2, zasobnik + pompa cyrkulacyjna c.w.u. 4 x programowanie tygodniowe D czujnik pracy sprzęgła c.o. c.w.u. cyrkl. c.o. Sterownik KWTRMISTRZ III - kod cyrkl. c.w.u. c.o. c.o. c.o. thernet (opcja) pogodowe D D do dowolnych zaworów do 2 dowolnych pomp źródeł ciepła do dowolnych pomp grup pompowych x2, zasobnik + pompa cyrkulacyjna c.w.u. D 5 x programowanie tygodniowe czujnik pracy sprzęgła + + kolektor 2 drogowy 1" - ocieplony kolektor 2 drogowy 1" - ocieplony

12 12 Sprzęgło hydrauliczne SH 28-O i SH-SM rurka pomiarowa /8" Ø wew. 11 mm okrągły korpus z rury atestowanej ciśnieniowo Sprzęgła hydrauliczne ocieplone SH 28-O Otulina solarna SH 28 O Max przepływ Max moc przy ΔT = 15K 59,00 zł 1,64m /h do 28 kw grzebień odmulający, który zwalnia przepływ wody w sprzęgle i ułatwia odmulanie Temp. max. 110 iśn. nomin. 6 bar 1" GW 250 mm H H mm H 2 H 80 mm stożkowe denka powodują skuteczne odpowietrzanie i odmulanie Pojemność V Ø 90 mm 0,7 l p x V (bar x l) 4,2 Ocieplenie prawidłowo dobrane średnice korpusu i króćców powodują optymalizacje przepływów H tylko 8 cm Odpowietrznik Zawór spustowy - rozsunięcie króćców powoduje turbulentny przepływ ułatwiający odpowietrzanie Sprzęgła hydrauliczne ocieplone SH-SM z neodymowym separatorem magnetycznym SMRT SH40-SM 25/65 SH70-SM 2/80 SH100-SM 40/100 SH115-SM SH156-SM 50/100 50/125 44,00 484,00 624,00 699,00 849,00 automatyczny odpowietrznik w komplecie trwały i elastyczny płaszcz SKY Króćce 25 (1'') 2 (1¼'') 40 (1½") 50 (2") 50 (2") Max przepływ Max moc przy ΔT = 15K 2, m /h 4,0 m /h 5,7 m /h 6,6 m /h 9,0 m /h do 40 kw do 70 kw do 100 kw do 115 kw do 156 kw 4 x przyłącza Gw 1'' Gw 1¼'' Gz 1½" Gz 2" Gz 2" Temp. max Pozostałe dane techniczne ie same jak w SH-O izolacja PUR - 0% skuteczniejsza od wełny zawór spustowy w komplecie Neodymowy separator magnetyczny SMRT do sprzęgieł SH Separator składa sie z magnesu neodymowego oraz metalowego koszyczka utrzymującego ten magnes. Zanieczyszczenia ferromagnetyczne stanowią według badań od 50% do 80% wszystkich zanieczyszczeń groźnych dla instalacji wodnych c.o., szczególnie układów wyposażonych w pompy elektroniczne oraz zawory w układach pompowych, kotłach c.o. itp.

13 Sprzęgło hydrauliczne SH INOX 1 sprzęgła hydrauliczne ze stali nierdzewnej SH-INOX SH 25 25/40x60 SH 55 2/50x100 SH 80 40/60x120 S10 50/80x ,00 595,00 755,00 805,00 Króćce 25 (1'') 2(1¼'') 40 (1½") 50 (2") Max przepływ Max moc przy ΔT=15 K 1,45 m /h,18 m /h 4,68 m /h 6,5 m /h do 25 kw do 55 kw do 80 kw do 110 kw 4 x p przyłącza Gw 1'' Gw 1¼'' Gz 1½" Gz 2" Temp. max iśn. nomin. 6 bar 6 bar 6 bar 6 bar mm H 2 mm H mm H 4 mm H mm mm 40 x x x x 120 Pojemność V 0,7 l 1,2 l 2,1 l,0 l p x V (bar x l) 4,2 7,2 12,2 18,0 Odpow. i zawór w kpl. w kpl. w kpl. w kpl. proponujemy również: lektryczne Kotły Wodne KW od 4 kw do 1,5 MW Największy typoszerg kotłów elektrycznych do układów c.o. otwartych i zamkniętych oraz przemysłu SilverLine alternatywne wspomagające dwufunkcyjne GoldLine główne tymczasowe dwufunkcyjne RedLine dla przemysłu do 90º Ułan Wachmistrz Rotmistrz Major rygadier Działon Pułkownik Generał Marszałek ateria Husarz Hetman atalion Dywizja Wszystkie kotły KW mogą pracować: z regulatorem sterowanym przez Internet - WiFi z regulatorem GSM z dowolnym,beznapięciowym termoregulatorem pokojowym, np.: Salus, uroster, uraton, Tech w układzie otwartym c.o. w układzie zamkniętym c.o.

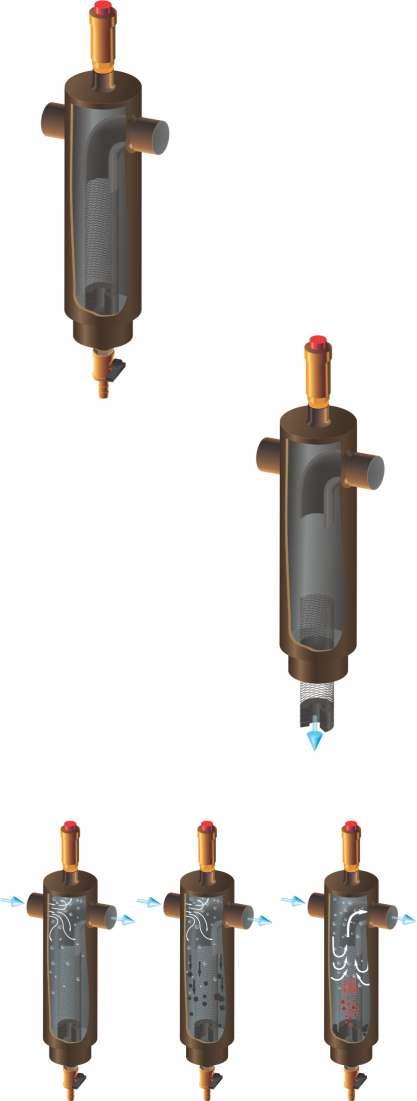

14 14 Filtroodmulniki magentyczne DRYL ź ź ź ź ź mufa odpowietrznik /8" mufa /8" Gw kolano hamburskie mufa siatka filtrująca oczek/cm stos magnetyczny (magnesy ferrytyczne pierścieniowe stałe) redukcja zawór spustowy skuteczne siatka filtrująca ponad oczek na cm skuteczne odpowietrzanie skuteczne usuwanie zanieczyszczeń mechanicznych skuteczne usuwanie zanieczyszczeń ferromagnetycznych łatwe i szybkie czyszczenie siatki filtrującej oraz stosu magnetycznego Filtroodmulnik magnetyczny DRYL jest przeznaczony do filtrowania cieczy i skutecznego usuwania mechanicznych zanieczyszczeń z czynnika roboczego w układach c.o. (zwłaszcza zanieczyszczeń ferromagnetycznych, które stanowią większość osadów w instalacjach c.o.). Dodatkową funkcją jest skuteczne odpowietrzanie poprzez wydzielanie się pęcherzyków powietrza na gęstym filtrze siatkowym 600 oczek na cm2. Zastosowanie filtroodmulnika powoduje wydłużenie żywotności oraz znacznie lepsze i bezawaryjne działanie urządzeń automatyki sterującej, regulującej, pomiarowej, pomp i innych elementów układów c.o. Ponadto, obniża korozyjność instalacji od wewnątrz - skutecznie obniża roznoszenie cząstek ferromagnetycznych (związki żelaza i innym metali ciężkich) po instalacji, które są ogniskami korozji. Zasadniczo montuje się jako filtr sieciowy (przepływa przez niego wówczas 100% czynnika roboczego), choć można go zastosować jako filtr bocznikowy. Dryl wykonany jest ze stali konstrukcyjnej pokrytej warstwą cynku od wewnątrz, filtr siatkowy z chromonikieliny, stos magnetyczny z magnesu stałego ferrytycznego pierścieniowego. Dryl stosuje się też jako element instalacji napełniającej zład wody do c.o. ΔP (bar) harakterystyka filtroodmulnika magnetycznego DRYL 0,10 0,09 0,08 0,07 0,06 0,05 0,04 0,0 0,02 0,01 0,00 0,20 0,18 0,16 0,14 0,12 0,10 0,08 0,06 0,04 0,02 0,00 Ochrona prawna UP RP nr W Q (m /h) Q (m /h) DN25 DN2 DN40 DN50 DN65 DN80 Fazy pracy filtroodmulnika Faza 1 Faza 2 Faza Faza 1 - FILTRJ ODŚRODKOW Strumień wody c.o. nabiera ruchu wirowego i jest rozbijany przez kolano hamburskie. Następuje wstępne wytrącanie pęcherzyków powietrza. Faza 2 - SDYMNTJ Woda w korpusie filtroodmulnika mocno zwalnia prędkość, zanieczyszczenia mechaniczne >0,125 mm opadają grawitacyjnie przed filtrem siatkowym. Faza - FILTRJ MHNIZN N SIT + MGNTYZN Woda przenika przez filtr siatkowy. Zanieczyszczenia ferromagnetyczne <0,125 mm wyłapuje stos magnetyczny. Przy przechodzeniu wody przez gęstą siatkę następuje zasadnicza faza separowania cząstek powietrza.

15 Filtroodmulniki magentyczne DRYL 15 Ocieplony OIPLON DRYL 7 O 25/65 DRYL 60 O 2/80 DRYL 95 O 40/100 DRYL 144 O 50/125 DRYL 275 O 65/150 DRYL 65 O 80/ ,00 610,00 670,00 765,00 999, ,00 Przyłącza Max. moc P przy ΔT = 15K Przepływ Qmax Mufa 25 (1") Mufa 2 (5/4") Mufa 40 (6/4") Mufa 50 (2") Kołnierz 2½ (DN65 PN16) Kołnierz " (DN80 PN16) do 7 kw do 60 kw do 95 kw do 144 kw do 275 kw do 65 kw 2,1 m /h,5 m /h 5,4 m /h 8, m /h 16,0 m /h 21,2 m /h Temp. max Nieocieplony Waga 2,5 kg, kg 4,8 kg 7,5 19,5 0,0 Pojemność V 0,7 l 1, l 2,4 l 4,0 l 7,1 l 15,7 l iśnienie nominalne 6 bar 6 bar 6 bar 6 bar 6 bar 6 bar mm 76,1 x,2 88,9 x,2 114 x,2 1 x x 4 219,1 x 4 mm mm H 2 mm Odpowietrznik + zawór spustowy TK TK TK TK TK TK Płaszcz SKY TK TK TK TK TK TK D z NIOIPLON DRYL 7 25/65 DRYL 60 2/80 DRYL 95 40/100 DRYL /125 DRYL /150 DRYL 65 80/ H 2 cena netto 475,00 520,00 565,00 615,00 849, ,00 mm 76,1 x,2 88,9 x,2 114 x,2 1 x x 4 219,1 x 4 Płaszcz SKY NI NI NI NI NI NI pozostałe parametry patrz wersja ocieplona Grupy bezpieczeństwa c.o. i c.w.u. GRUP.O. lakier proszkowy GRUP.W.U. stal nierdzewna GRUP.W.U. lakier proszkowy manometr 4 bary zawór stopowy odpowietrznik zawór bezp. bary manometr manometer bar bar zawór bezp. 6 8 bar manometr 10 bar zawór bezp. 6 8 bar rura Ø 1¼ GW¾ GW¾ 25mm 275mm grupy bezpieczeństwa c.o. cena kod towaru bar 115,00 rura 4 x 4 mm GW¾ GW¾ 25mm 275mm grupy bezpieczeństwa SN c.w.u cena kod towaru bar 189,00 kod towaru bar 194,00 rura Ø 1¼ GW¾ GW¾ 25mm 275mm grupy bezpieczeństwa c.w.u cena kod towaru bar 115,00 kod towaru bar 125,00

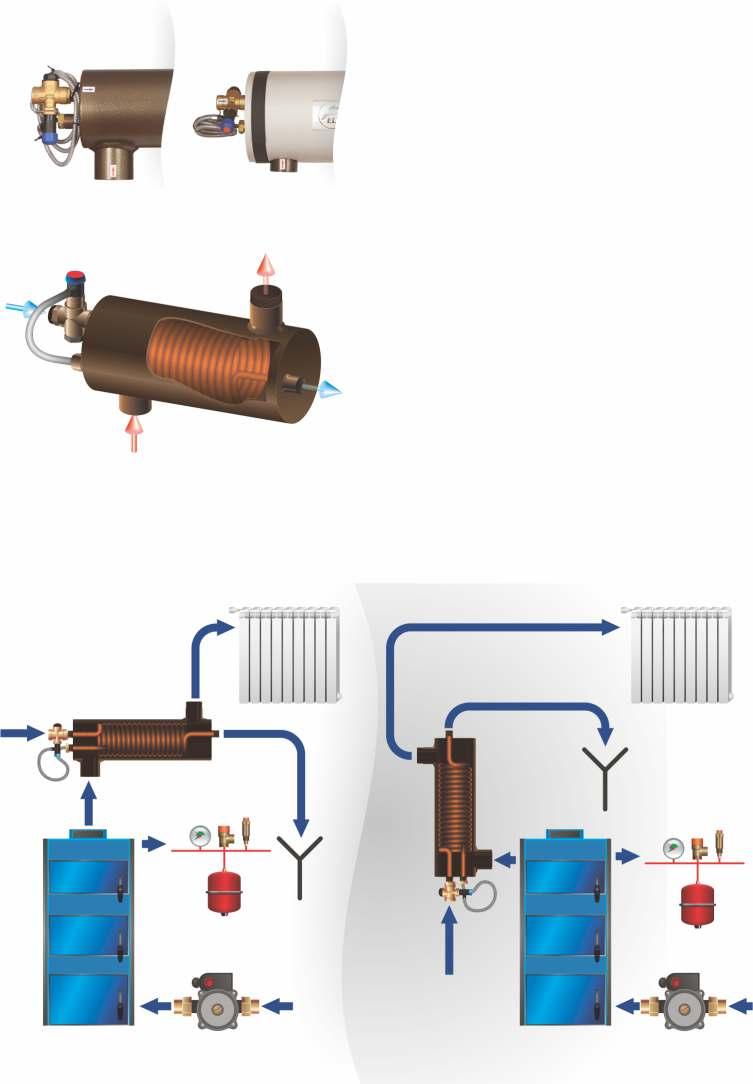

16 16 Wężownica schładzająca STRŻNIK 2 i 45 Zawór upustowy w cenie Strażnika Kotły na paliwo stałe mogą być montowane w układach zamkniętych c.o. pod warunkiem zamontowania skutecznego urządzenia do odprowadzania nadmiaru ciepła w przypadku awarii (np: brak prądu) Rozporz. Min. Infrastruktury Dz.U. z 7 kwietnia 2009 nr 56 poz Takim urządzeniem jest STRŻNIK. Odprowadza on do kanalizacji nadmiar ciepła poprzez miedzianą wężownicę po otwarciu bezprądowego, termicznego, upustowego zaworu bezpieczeństwa STS.S temp. zadziałania 97 ¾" Gw nieocieplona upustowy zawór bezp. 97 Ø 1x4 wężownica u Ø 15x1 Mufa H ocieplona Nypel Kocioł c.o. z górnym zasilaniem ½" Gz do kanalizacji STRŻNIK 2 40/125 STRŻNIK 2 O 40/125 STRŻNIK 45 50/125 Nr katalogowy cena netto 549,00 619,00 689,00 Moc wężownicy (max. moc kotła) Powierzchnia spirali schładzającej (u) Min. przepływ wody chłodzącej 2 kw 2 kw ocieplony 45 kw 0,16 m2 0,16 m2 0,2 m2 18 l/min. 18 l/min. 18 l/min. Temp. zadziałania Waga 8,0 kg 8,4 kg 10,5 kg 290 mm 290 mm 400 mm H 410 mm 410 mm 560 mm V,6 l,6 l 5,0 l P max 6 bar 6 bar 6 bar T max Mufa (podłączenie do kotła c.o.) Nypel (podłączenie instalacji c.o.) 1½"Gw 1½"Gw 2"Gw 1½"Gz 1½"Gz 2"Gz Kocioł c.o. z bocznym zasilaniem podłączenie do wodociągu zasilanie instalacji c.o. zasilanie instalacji c.o. upust do kanalizacji upust do kanalizacji powrót instalacji c.o. powrót instalacji c.o. podłączenie do wodociągu (pompa może być na zasilaniu - za Strażnikiem) (pompa może być na zasilaniu - za Strażnikiem) Producent zastrzega sobie możliwość zmian konstrukcyjnych. Zdjęcia są tylko poglądowe. ktualne ceny zawsze na
