1.6. stadium projektu:

Transkrypt

1 obiekt: Zamek Krzyżacki 1.2. lokalizacja Toruń 1.3. inwestor: Centrum Kultury Zamek Krzyżacki w Toruniu 1.4. projekt i jednostka projektowa: KO SORCJUM P.U. Wiesław Rosiński I RTO Jacek Spychała Toruń Gdańsk Ul. Gustawa Morcinka 1 m18 ul.góralska 69B/ autor: Dr arch. Inż. Lucyna Czyżniewska 1.6. stadium projektu: Projekt budowlany w zakresie odtworzenia stolarki w piwnicy, remontu poddasza Gdaniska, remontu schodów do Gdaniska i remontu posadzki w piwnicy 1.7. data: Sierpień miejsce Toruń

2 2 Opis do projektu budowlanego remontu w zakresie: odtworzenia stolarki w piwnicy, remontu poddasza Gdaniska,remontu schodówdo Gdaniska i remontu posadzki w piwnicy. Wykonany dla Centrum Kultury Zamek Krzyżacki w Toruniu I opis do projektu zagospodarowania terenu II opis do projektu architektoniczno-budowlanego

3 3 Spis treści: I Opis do projektu zagospodarowania terenu 1.0 Przedmiot inwestycji 2.0 Istniejący stan zagospodarowania działki i projektowane zmiany 3.0 Projektowane zagospodarowanie działki 4.0 Zestawienie powierzchni poszczególnych części zagospodarowanej działki II Opis do projektu architektoniczno-budowlanego 0.0 Dane ogólne. l.0 Przeznaczenie i program użytkowy 2.0 Określenie rozwiązań architektoniczno-budowlanych określających formę i funkcję obiektu, oraz sposób jego dostosowania do krajobrazu i otaczającej zabudowy. 3.0 Określenie układu konstrukcyjnego obiektu budowlanego, statycznych układów konstrukcyjnych przyjętych do obliczeń, rozwiązania budowlane konstrukcyjnomateriałowe podstawowych elementów konstrukcyjnych obiektu, warunki i sposób jego posadowienia, rozwiązania konstrukcyjno-materiałowe przegród wewnętrznych i zewnętrznych, 4.0 Określenie sposobu zapewnienia osobom niepełnosprawnym warunków do korzystania z obiektu. 5.0 Określenie podstawowych danych technologicznych oraz współzależności urządzeń i wyposażenia związanego z przeznaczeniem obiektu i jego rozwiązaniami budowlanymi. 6.0 Określenie rozwiązań budowlanych i instalacyjne-technicznych obiektów liniowych. 7.0 Określenie rozwiązań zasadniczych elementów wyposażenia budowlanoinstalacyjnego umożliwiających użytkowanie obiektu zgodnie z przeznaczeniem, w szczególności instalacji i urządzeń sanitarnych, grzewczych, wentylacyjnych, klimatyzacyjnych, elektrycznych, teletechnicznych, odgromowych, a także sposobu powiązania instalacji obiektu z sieciami zewnętrznymi, 8.0 Określenie rozwiązań i sposobu funkcjonowania zasadniczych urządzeń instalacji technicznych. 9.0 Określenie charakterystyki energetycznej obiektu budowlanego Określenie charakterystyki ekologicznej obiektu budowlanego Określenie warunków ochrony przeciwpożarowej Załączniki formalno-prawne Zalecenia konserwatorskie 14.0 Plan Bezpieczeństwa 15.0 Oświadczenie

4 4 Spis rysunków: rys. nr l Plan sytuacyjny skala 1:500

5 5 Opis do projektu zagospodarowania terenu 1.0. Przedmiot inwestycji: 1.0. obiekt: Zamek Krzyżacki 1.1. zakres remontu: odtworzenia stolarki w piwnicy, remontu poddasza Gdaniska, remontu schodów do Gdaniska i remontu posadzki w piwnicy 1.2. lokalizacja ul.przedzamcze Toruń_ województwo kujawsko-pomorski 1.3. inwestor; Centrum Kultury Zamek Krzyżacki w Toruniu l.4 projekt i jednostka projektowa P.U. Wiesław Rosiński INRTO Jacek Spychała Toruń Gdańsk Ul. Gustawa Morcinka 1 m18 ul.góralska 69B/6 1.5 stadium projektu: projekt budowlany 1.6 data: sierpień Istniejący stan zagospodarowania działki i proj. zmiany 2.1. rozbiórki: w piwnicy płd-wsch zdjęcie posadzki i podkładu na głębokość 25 cm i usunięcie 2.2 adaptacje: istniejący obiekt kubaturowy bez zmian 3.0 Projektowane zagospodarowanie działki-nie zakłada się zmian

6 6 Opis do projektu budowlanego 0.0 Dane ogólne: 0.1. Obiekt: Teren zamku i otoczenie 0.2 Lokalizacja: ul. Przedzamcze Toruń województwo kujawsko-pomorskie 0.3 Inwestor; Centrum Kultury Zamek. Krzyżacki w Toruniu Toruń 0.4 Zespół projektowy: Dr arch. Inż. Lucyna Czyżniewska 0.5 Stadium projektu: Projekt budowlany 0.6 Data: sierpień Podstawa opracowania wizje lokalne zakres remontu uzgodniony z Inwestorem zlecenie inwestora 1.0 Przeznaczenie, program użytkowy, kubatura i zestawienie powierzchni. 1.1 Cel inwestycji: poprawa funkcji estetycznych i turystycznych l.2 Przeznaczenie: Nie zakłada się zmiany 2.0 Określenie rozwiązań architektoniczno-budowlanych określających formę i funkcję obiektu, oraz sposób jego dostosowania do krajobrazu i otaczającej zabudowy- bez zmian

7 7 3.0 Opis konstrukcyjny: nie dotyczy 4.0 Określenie sposobu zapewnienia osobom niepełnosprawnym warunków do korzystania z tego obiektu - bez zmian 5.0 Urządzenia i wyposażenie związane z przeznaczeniem obiektu i jego rozwiązaniami budowlanymi - bez zmian 6.0 Określenie rozwiązań budowlanych 6.1 Odtworzenie stolarki w piwnicach PROJEKT DRZWI WEJŚCIOWYCH nr 1 DO PIWNICY `

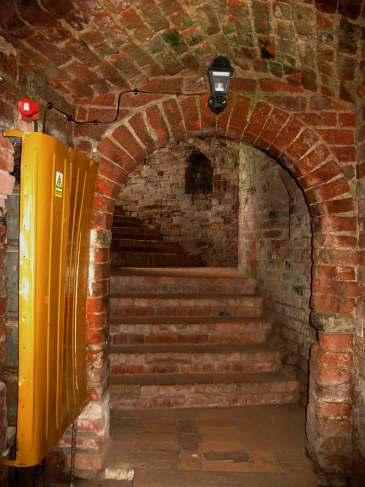

8 Widok od strony wnętrza piwnicy na otwór, w którym mają być osadzone projektowane drzwi 8

9 Widok od strony wejścia do piwnicy i otwór, w którym mają być osadzone projektowane drzwi 9

10 10

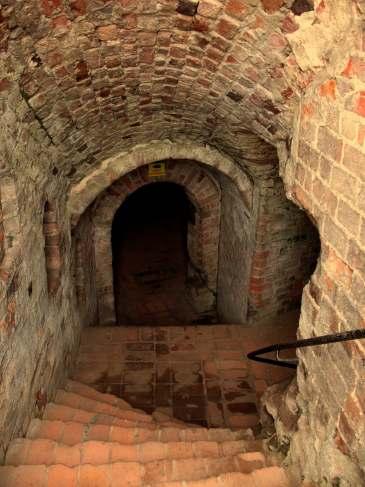

11 11 PROJEKT DRZWI WEJŚCIOWYCH nr 2 DO PIWNICY Widok zejścia do piwnicy od strony zewnętrznej. Drzwi osadzić od wewnątrz, otwierane do środka.

12 12 Widok miejsc osadzenie zawiasów Widok miejsc osadzenia zawiasów.

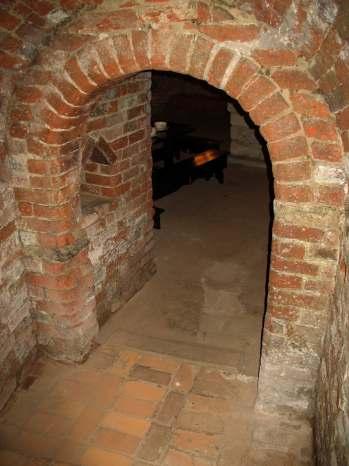

13 Widok od strony wewnętrznej wejścia do piwnicy z otworem, w który mają być umieszczone projektowane drzwi. 13

14 14

15 15 -w piwnicy należy odtworzyć 3 szt okiennic 1/ 2 szt o wymiarach 160cm x 70 cm z jednym bokiem po łuku Z drewna sosnowego nasączonego impregnatem woskowym zamontować okucia zawiasy i zamknięcia, montaż uwaga identyczne okiennice są zamontowane w piwnicy i należy się wzorować na istniejących 2/ 1 szt o wymiarach 110cm x 70 cm z drewna sosnowego nasączonego impregnatem woskowym zamontować okucia zawiasy i zamknięcia, montaż uwaga identyczne okiennice są zamontowane w piwnicy i należy się wzorować na istniejących - w Gdanisku należy odtworzyć 5 szt okiennic 1/ 1 szt o wymiarach 142cm x 90 cm z jednym bokiem po łuku Z drewna sosnowego nasączonego impregnatem woskowym zamontować okucia zawiasy i zamknięcia, montaż uwaga identyczne okiennice są zamontowane w wieży i należy się wzorować na istniejących 2/ 2 szt o wymiarach 80cm x 30 cm z jednym bokiem po łuku Z drewna sosnowego nasączonego impregnatem woskowym zamontować okucia zawiasy i zamknięcia, montaż uwaga identyczne okiennice są zamontowane w wieży i należy się wzorować na istniejących 3/ / 2 szt o wymiarach 72cm x 25 cm z drewna sosnowego nasączonego impregnatem woskowym zamontować okucia zawiasy i zamknięcia, montaż uwaga identyczne okiennice są zamontowane w piwnicy i należy się wzorować na istniejących

16 REMONT SCHODÓW DO GDANISKA. Istniejące, żelbetowe schody do Gdaniska z prefabrykowanymi stopniami, obustronnie wspornikowo opartymi na belce nośnej, wymagają remontu ze względu na miejscowe skorodowania betonu i odsłonięcie prętów zbrojeniowych narażonych na postępującą korozję (rdzewienie). Projektuje się zarazem wzmocnienie konstrukcji balustrady od strony murów. następujące działania z Wybór materiałów i technologii jest obecnie duży. Zastosować można np. materiały firmy MUREXI# (Repol), BAUMIT. Naprawa stopni, belki nośnej i płyty spocznika. Usunięcie (skucie) poluźnionych części betonu, oczyszczenie powierzchni betonu parą, wodą pod ciśnieniem lub poprzez piaskowanie, usuniecie skorodowanej warstwy otuliny prętów zbrojeniowych i dokładne oczyszczenie powierzchni części metalowych (ręcznie lub mechanicznie), ewentualne założenie cienkowarstwowej (6 mm) szpachlówki pod wypełnienia ubytków, wypełnienie ubytków w konstrukcji betonowej i odtworzenie krawędzi gruboziarnistą zaprawą naprawczą (Repol SM 20 lub Repol SM 40) z dodatkiem czarnego kruszywa dla scalenie z całością (lastrico)

17 17 obróbka kamieniarska krawędzi wszystkich elementów (także belki nośnej), pomalowanie powierzchni betonowych farbą do betonu zabezpieczającą przed karbonatyzacja (Repol BF 1). Obowiązuje zachowanie technologii wskazanej przez producenta. Konserwacja istniejącej balustrady. Istniejącą balustradę z prętów stalowych 20/20 mm (po dwa na stopniu) i pochwytu należy oczyścić i pomalować farbą w kolorze jaki zastosowano poprzednio zawierającą dodatkowo środki antykorozyjne. Zastosować farbę matową. Balustrada od strony muru. Zabezpieczenie od strony muru odległego od schodów o kilkanaście centymetrów wymaga zmiany. Projektuje się ułożyć nowy pochwyt z płaskownika (wymiary jak istniejący) identyczny z pochwytem na istniejącej balustradzie, oparty na prętach stalowych 20/20 mm ustawionych na co drugim stopniu. Wysokość jak balustrada istniejąca. Wykorzystać istniejące wsporniki w murze. Dotychczasowe zabezpieczenie zlikwidować. Malowanie jak powyżej.

18 18

19 19 odkurzenie betonu i części metalowych, zabezpieczenie części metalowych mineralną powłoką antykorozyjną (Repol BS 7), zagruntowanie ubytków w betonie warstwą zaprawy mineralnej (Repol HS 1),

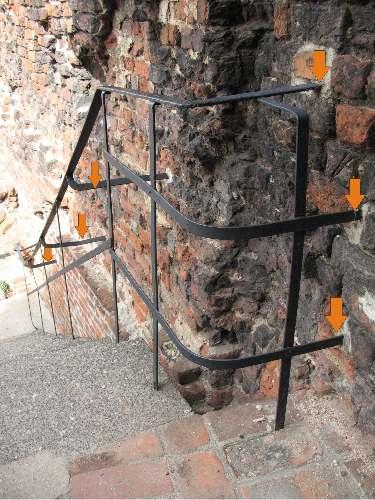

20 20 Widok balustrady od strony muru na wysokości podestu. 6.3 REMONT PODDASZA GDANISKA. Wieża Gdaniska została pokryta nową dachówką ceramiczną mnich-mniszka położoną na łatach (nabitych na kontr łatach) pod którymi rozpięto membranę z paroprzepuszczalnej folii. Ze względu na duże rozpiętości między krokwiami folie narażone są na większe poluzowanie, zwłaszcza w czasie wiatru. Historyczna, unikatowa więźba dachowa wieży jest w zadawalającym stanie technicznym.

21 21 Wejście na poziom poddasza dla grup zwiedzających jest niemożliwe z uwagi na niebezpieczne, wąskie, strome, zabiegowe, nieodpowiadające żadnym normom schody. Wysokość w wejściu na poddasze ze schodów jest za niska. Ze względów konserwatorskich nie istnieje możliwość ich poszerzenia bądź wymiany. Wszystkie te względy warunkują wykluczenie funkcji publicznej dla poddasza wieży Gdaniska. Projektuje się następujące prace. 1. Reperacja istniejących schodów. Wyszczerbione i pochylone cegły stopni należy wymienić. Zastosować cegły o identycznych z istniejącymi wymiarach i kolorystyce. Stopnie kamienne na zabiegu (wyślizgane) uszorstkowić przez obróbkę kamieniarską. Koniecznie zamontować jednostronny pochwyt z grubej liny, nie zawężający szerokości biegu. 2. Reperacja podłogi. W części poddasza ułożono sposobem gospodarczym podłogę drewnianą z desek. W pozostałej części istnieje klepisko ze słomy, gliny, piasku. Wskazanym jest ułożenie wypoziomowanej podłogi drewnianej ( także dla bezpieczeństwa) na całej powierzchni poddasza zastępując nią istniejącą prowizorkę. W tym celu po sprawdzeniu jakości starej warstwy wypełniającej przestrzenie miedzy belkami stropu i oczyszczeniu z ewentualnych śmieci i gruzu należy ułożyć drewniane, zaimpregnowane (środkami przeciwpożarowymi i owadobójczymi np. Fobos) legary o wymiarach 5,6x4,5 lub 5,6x5,6 i na nich surowe, wygładzone deski sosnowe. Pokryć je ciemną bejcą w kolorze zbliżonym do koloru więźby. 3. Uzupełnienie pokrycia dachowego od strony poddasza. ie jest przewidywane ogrzewanie wnętrza poddasza. Możliwe jest jednak założenie termoizolacji.

22 22 W zależności od potrzeby termoizolacji wnętrza poddasza projektuje się dwa sposoby zamknięcia powierzchni dachu od strony wnętrz. a. Pozostawić pionowe szczeliny wentylacyjne w przestrzeniach między łatami a folią. Na krokwie obustronnie nabić listwy drewniane o wymiarach 32 mm x grubość płyty izolacji termicznej z płyt wełny mineralnej gr cm( ewentualnie warstwę Termo Maty) tak, aby jak najmniej optycznie zmniejszyć wysokość krokwi. Na płytach od spodu założyć membranę z folii paroszczelnej. Do listew nabić płyty kartonowo gipsowe lub płyty Fermacel. Można zastosować płyty ROOFMATE SL, FLOORMATE z polistyrenu ekskrudowanego o zamkniętoporowej strukturze, nienasiąkającego woda i nie wymagającego ochrony przeciwwilgociowej. Pozostawić pionowe szczeliny wentylacyjne w przestrzeniach między łatami a folią. Na krokwie obustronnie nabić listwy drewniane i do nich mocować płyty gipsowo-kartonowe. b. Pozostawić pionowe szczeliny wentylacyjne w przestrzeniach między łatami a folią. Na krokwie obustronnie nabić listwy drewniane i do nich mocować płyty gipsowo-kartonowe. Uzupełnienie pokrycia dachowego od strony poddasza WERSJA A

23 23 Uzupełnienie pokrycia dachowego od strony poddasza WERSJA B 6.4 Wymiana posadzki w piwnicy południowo-wschodniej na ceglaną z założeniem izolacji 1.Istniejące betonowe ławy i posadzka betonowa należy skuć i usunąć z piwnicy 2.Usunąć warstwę podbudowy poniżej obecnego poziomu do 20 cm i usunąć z piwnicy 3 Wykonać posadzkę z izolacją termiczną -.Wykonać warstwę podbudowy z gruzobetonu gr 8-10 cm - Położyć izolację wodochronną np. papa termozgrzewalna - Ułożyć izolację termiczną gr 7 cm np. styrodur - Ułożyć posadzkę zbrojoną siatką stalową o oczkach 10 cm x10 cm - ułożyć na klej ceglaną posadzkę ( cegła na płasko o wymiarach podobnych do cegły na posadzce w innych piwnicach ) cegła ceramiczna posadzka cementowa izolacja termiczna izolacja podbudowa

24 Elementy wyposażenia budowlano-instalacyjnego i sposób powiązania instalacji obiektu z sieciami: bez zmian 8.0 Określenie rozwiązań i sposobu funkcjonowania zasadniczych urządzeń instalacji technicznych.-bez zmian 9.0 Określenie charakterystyki energetycznej obiektu budowlanego - bez zmian 10.0 Określenie charakterystyki ekologicznej obiektu budowlanego. - nie dotyczy! 11.0 Określenie warunków ochrony przeciwpożarowej BEZ ZMIAN 12.0 Spis załączników formalno-prawnych:

25 25

26 26

27 Zalecenia konserwatorskie opracował mgr Lech Narębski 13.1Biorąc pod uwagę stan zachowania zabytku, jego wartość historyczną, artystyczną i uŝytkową przyjęto następujące załoŝenia i wytyczne konserwatorskie: Podejmowane działania muszą być ukierunkowane na utrwalenie substancji zabytkowej historycznej ruiny, to jest na konserwację zachowawczą. NaleŜy zachować wszystkie nawarstwienia stylowe i historyczne, które zostały w obiekcie stwierdzone. Wymienić naleŝy wtórne materiały wprowadzone podczas konserwacji i odbudowy z lat , które mają negatywny wpływ na stan zachowania materiałów oryginalnych, nie zachowały sprawności technicznej oraz są nieestetyczne. Dopuszcza się wymianę w ograniczonym zakresie tylko tych oryginalnych materiałów budowlanych, które uległy całkowitej degradacji Wytyczne do projektu budowlanego ( remont) - zaleca się przy wykonaniu modernizacji poddasza Gdaniska pozostawić w ekspozycji belki z wieźby dachu montując płyty rigips między krokwiami -podłogę w poddaszu Gdaniska wykonać z desek -nową posadzkę w piwnicy Sali południowo-wschodniej pokryć cegłą ceramiczną o wymiarach podobnych do cegły położonej w pozostałych salach 14.0 Wytyczne do planu BIOZ 1. ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW Zakres zamierzenia inwestycyjnego remontu i konserwacji 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Istniejący ruiny zamku 3. WSKAZANIE ELEMENTÓW ZAGOSPODAROWANIA DZIAŁKI LUB TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI ie dotyczy. 4. WSKAZANIE DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH, OKREŚLAJĄCE SKALĘ I RODZAJE ZAGROŻEŃ ORAZ MIEJSCE I CZAS ICH WYSTĄPIENIA Roboty budowlane objęte projektem, będą oparte na rozwiązaniach znanych i powszechnie stosowanych, a przewidywany zakres otwartego frontu robót będzie ograniczony i umiejscowiony lokalnie. Teren prowadzenia robót powinien być odpowiednio chroniony przed wejściem na teren budowy osób postronnych. Teren budowy należy odpowiednio zabezpieczyć poprzez

28 28 wywieszenie tablic ostrzegawczych. Poniżej podano wykaz robót o szczególnym zagrożeniu bezpieczeństwa. Składowanie materiałów Eksploatacja urządzeń i instalacji elektrycznych Transport technologiczny poziomy i pionowy Prace na wysokości Rusztowania budowlane i drabiny Roboty wykonywane przy pomocy elektronarzędzi Roboty impregnacyjne 5. WSKAZANIE DOTYCZĄCE PRZEWIDYWANYCH ZAGROśEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH, OKREŚLAJĄCE SKALĘ I RODZAJE ZAGROŻEŃ ORAZ MIEJSCE I CZAS ICH WYSTĄPIENIA ie przewiduje się stosowania specjalnych wymagań odmiennych od zawartych w aktualnie obowiązujących przepisach ogólnych, instrukcjach branżowych i przepisach BHP. Podczas przygotowania, prowadzenia i zakończenia robót wraz ze wszelkimi czynnościami wstępnymi i kończącymi dany zakres robót budowlano-montażowych, należy stosować odpowiednie procedury zawarte we właściwych i aktualnie obowiązujących przepisach. Dlatego instruktaż pracowników powinien być przeprowadzany stosownie do tych przepisów, z którymi wykonawca zobowiązany jest się zapoznać. Wyszczególnienie odpowiednich obowiązujących przepisów podano w opisach do Projektu Budowlanego. ależy podkreślić, że wykonawca robót zobowiązany jest stosować wymagania odpowiednich obowiązujących przepisów, niezależnie od przepisów cytowanych w projektach budowlanych i uzgodnieniach. Poniżej podano podstawowe wytyczne prowadzenia instruktażu pracowników. Przed rozpoczęciem budowy i robót należy zapoznać pracowników z: Projektem, rozwiązaniami materiałowymi oraz organizacją budowy. Wykazem i rodzajami prac o szczególnym zagrożeniu Zasadami bezpiecznej organizacji stanowisk pracy, ich zabezpieczenia, ładu i porządku Obowiązkiem stosowania środków ochrony osobistej Obowiązkiem dbałości o stan narzędzi maszyn i urządzeń Obowiązkiem zabezpieczenia stanowisk pracy systemem sygnalizacji i telefonami alarmowymi Zagrożeniami ppoż., dla otaczającego terenu Odpowiedzialnością pracownika za naruszenie przepisów bhp 6. WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH, ZAPOBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO ZAGROŻENIA ZDROWIA LUB W ICH SĄSIEDZTWIE, W TYM ZAPEWNIAJĄCYCH BEZPIECZNĄ I SPRAWNĄ KOMUNIKACJĘ, UMOŻLIWIAJĄCĄ SZYBKĄ EWAKUACJĘ NA WYPADEK POŻARU, AWARII I INNYCH ZAGROŻEŃ. Wszelkie środki zapobiegawcze podczas prowadzenia robót związanych z realizacją projektu muszą być zgodne z właściwymi przepisami w tym zakresie. ie przewiduje się

29 29 odstępstwa od tych przepisów, jak również nie ustala się niniejszym specjalnych wymagań nie objętych obowiązującymi przepisami. W zakresie robót objętych przedmiotowym projektem szczegółowe wytyczne dotyczące zabezpieczeń i BHP są przedmiotem Rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. r 47, póz. 401). Przepisy wymienionego rozporządzenia są odpowiednie dla zakresu projektowanych robót. ie jest celowym pełne cytowanie tych przepisów w niniejszym opracowaniu, dlatego Wykonawca Robót przy opracowywaniu Planu B1OZ zobowiązany jest do stosowania między innymi wymienionego rozporządzenia korzystając z dokumentu źródłowego.poniżej podstawowe wytyczne wykonywania robót w strefach szczególnego zagrożenia zdrowia Transport drogowy i technologiczny zakazuje się transportu materiałów nad stanowiskami roboczymi obowiązuje sygnalizacja przemieszczania obowiązuje ruch środków wyznaczonymi i oznaczonymi drogami należy dbać o bezpieczny stan dróg i ich oczyszczanie Składowanie materiałów zakazuje się składowania materiałów na drogach materiały składować na wyznaczonych odpowiednio przygotowanych placach odpady technologiczne składować w wyznaczonych miejscach z segregacją utylizacji Eksploatacja urządzeń i instalacji elektrycznych długość linii wykonanych przewodami ruchomymi do poszczególnych odbiorników nie powinna być większa niż 50 m. wysokość zawieszenia przewodów powinna być taka, aby nie utrudniać prowadzenia robót budowlanych, transportu i ruchu eksploatacja urządzeń ł instalacji na placu budowy to wykonywanie okresowe oględzin, przeglądów, pomiarów i prób w terminach określonych przez pracowników dozoru w instrukcji eksploatacji Prace na wysokości praca na wysokości jest praca wykonywana na powierzchni znajdującej się na wysokości co najmniej 1,0 m. nad poziomem podłogi lub ziemi należy wyznaczyć strefy bezpieczeństwa przy pracach na rusztowaniach i innych podwyższeniach należy zapewnić ich techniczną i normową sprawność pracowników należy wyposażyć, stosownie do rodzaju prac wykonywanych na wysokości, w sprzęt chroniący przed upadkiem Rusztowania budowlane i drabiny

30 30 montaż rusztowań należy wykonać w oparciu o obowiązujące w tym zakresie przepisy ( P -M47900/1,2,3,4 ) i dokumentację techniczno-ruchową danego typu rusztowania stosowanie drabin przenośnych - powinny spełniać wymagania P Ochrona ppoż. wyposażyć plac budowy w sprzęt ppoż. wyposażyć w gaśnice zaplecze budowy obowiązuje zakaz palenia odpadów budowlanych oznaczyć i zapewnić łatwy dojazd i dostęp do istniejących hydrantów na placu budowy 15.0 Oświadczenie projektanta
