Wykorzystanie kontrolera Behringer X-Touch w Apple Logic Pro Adam Pietruszko

Transkrypt

1 Wykorzystanie kontrolera Behringer X-Touch w Apple Logic Pro Adam Pietruszko Rys. 1. Behringer X-Touch. Po podłączeniu zasilania i kabla USB należy wybrać protokół komunikacyjny pomiędzy kontrolerem a Logic Pro. Obsługiwane są zarówno HUI (Human User Interface) jak i MC (Mackie Control). W omawianym przypadku jest to dokonywane poprzez przytrzymanie przycisku Select na kanale 1 kontrolera i jednoczesne włączenie zasilania (dla innych kontrolerów należy odnieść się do instrukcji użytkownika danego sprzętu). X-Touch uruchomi się w trybie konfiguracji, gdzie za pomocą enkoderów kanałowych wybierany jest protokół (HUI lub MC) oraz sposób podłączenia (USB/MIDI/Network). W tym przypadku wybieramy MC oraz USB. Możliwa jest także zmiana kontrastu wyświetlaczy LCD oraz edycja parametrów sieciowych dla trybu Network. Po zakończeniu konfiguracji należy ponownie wcisnąć przycisk Select, aby powrócić do normalnego działania kontrolera. Ponowna konfiguracja wymaga jak poprzednio wyłączenia i włączenia zasilania z przytrzymanym przyciskiem Select.

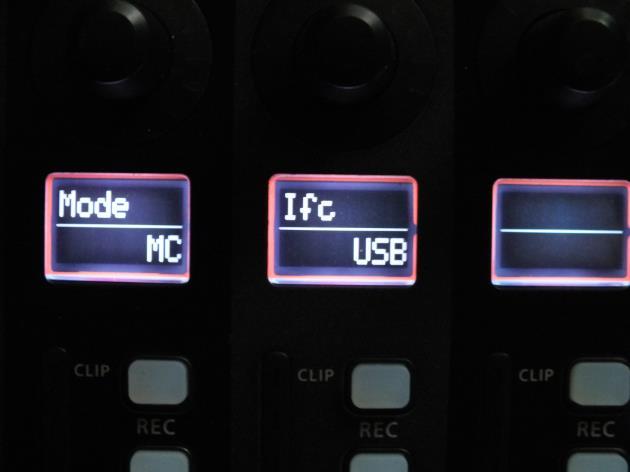

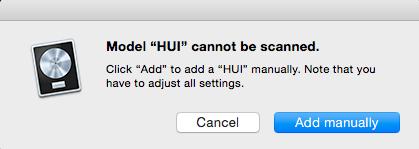

2 Rys. 2. Konfiguracja protokołu komunikacyjnego i sposobu podłączenia kontrolera Behringer X-Touch. Na tym etapie, jeżeli Logic Pro jest włączony, najprawdopodobniej wykryje on połączenie z kontrolerem automatycznie, może też zostać wyświetlony komunikat o rozpoznaniu go, ale braku trybu automatycznej konfiguracji (co może mieć miejsce dla kontrolerów wykorzystujących protokół HUI) z zapytaniem czy dodać go ręcznie. Należy potwierdzić, klikając Add Manually. Rys. 3. Dialog z zapytaniem o ręczne dodanie kontrolera. Jeśli z jakiegoś powodu detekcja nie przebiegłaby automatycznie, należy otworzyć Preferences > Control Surfaces, kliknąć Setup..., a następnie New > Install... i z listy wybrać kontroler (jeśli sprzętu danego producenta nie ma na liście, można spróbować wybrać Mackie Designs / HUI lub Mackie Designs / Logic Control - w zależności od protokołu, który obsługuje podłączone urządzenie). Rys. 4. Okno konfiguracyjne Preferences > Control Surfaces.

3 Rys. 5a,b. Dodawanie kontrolera z listy Control Surfaces. Kontroler zostanie dodany ręcznie i pojawi się w oknie, ale może nie działać w 100% zgodnie z oczekiwaniami, a część ustawień będzie trzeba wykonać samodzielnie w lewym panelu z parametrami. Aby nie zakłócić działania innych kontrolerów obecnych w systemie, należy wybrać porty komunikacyjne kontrolera (mogą być one domyślnie ustawione na All). W tym celu należy kliknąć na miniaturę urządzenia i na liście opcji w lewym panelu wybrać zarówno Output oraz Input: X-Touch INT. Ten krok należy wykonać nawet jeśli kontroler został rozpoznany i dodany automatycznie przez Logic'a. Rys. 6. Wybór portów komunikacyjnych kontrolera. W tym momencie kontroler jest już gotowy do pracy, co jest widoczne na jego wyświetlaczach oraz po pozycjach zmotoryzowanych tłumików, które powinny przybrać stan odpowiadający kanałom otwartego projektu. Wspólne opcje dotyczące działania kontrolerów Control Surfaces dostępne są we wspomnianym już oknie Preferences > Control Surfaces i należą do nich: Bypass while in background - Logic nie reaguje na kontrolery, gdy jego okno jest w tle Resolution of Relative Controls - rozdzielczość kontrolerów względnych Maximum MIDI Bandwidth - procent wykorzystania maksymalnej przepustowości MIDI (można zmniejszyć dla starszych kontrolerów komunikujących się przez MIDI w przypadku niepoprawnego działania) Touching fader selects track - dotknięcie tłumika powoduje wybranie ścieżki Control surface follows track selection - kontroler podąża za wybraną w DAW ścieżką, tzn. przenosi cały bank tłumików, tak aby zaznaczony w DAW kanał znajdował się w jego obrębie Jog resolution depends on horizontal zoom - rozdzielczość przewijania kołem Jog

4 zależy od stopnia powiększenia projektu w poziomie Pickup mode - gdy używany jest kontroler bez zmotoryzowanych tłumików, pozycja tłumika w DAW nie jest zmieniana, dopóki tłumik na kontrolerze nie zostanie zrównany z aktualną wartością, co zapobiega skokom tłumików do nowych wartości przy poruszeniu. Flash mute and solo buttons - migający przycisk mute na pozostałych kanałach, gdy inne są w trybie solo Multiple Controls per Parameter - ilość kontrolerów na parametr For longer labels and value displays: (wyświetlanie dłuższych etykiet i wartości) Only when all parameters fit one one page - tylko gdy wszystkie parametry mieszczą się na jednej stronie Show value units for: (wyświetlanie jednostek dla wartości) Instrument/plug-in parameters - dla instrumentów/wtyczek Volume and other parameters - dla głośności i innych parametrów W menu Help Tags wybierane są ustawienia wyświetlania etykiet pomocniczych. Aby lepiej zrozumieć przyporządkowanie kanałów do tłumików na kontrolerze, należy otworzyć mikser Logica (klawisz skrótu X). Na dole widoczna jest biała linijka, która obrazuje, które kanały miksera kontrolowane są przez tłumiki kontrolera (tzw. bank tłumików). Przesuwanie klawiszami Channel oraz Fader Bank na kontrolerze powoduje przesuwanie tej linijki (banku tłumików), a zmotoryzowane tłumiki i inne parametry wyświetlane na kontrolerze przybierają wartości kanałów z tego zakresu.

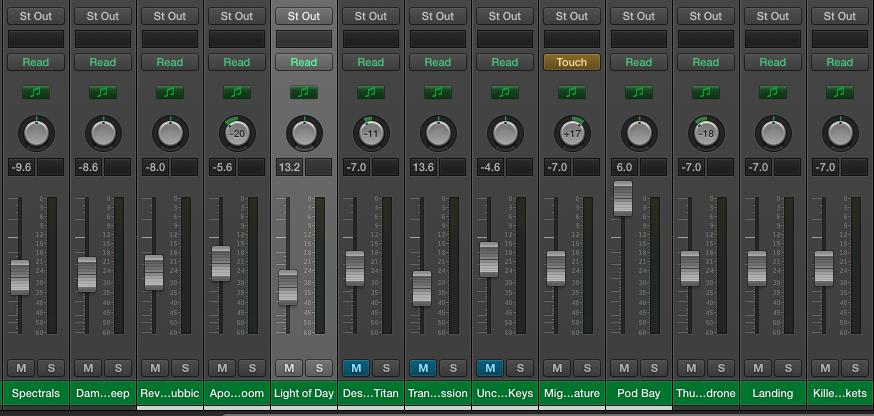

5 Rys. 7a,b. Widok miksera Logica i kontrolera Behringer X-Touch. W widoku miksera kontroler oferuje także wybór np. samych kanałów instrumentów wirtualnych (MIDI Tracks) lub tylko kanałów audio lub szyn/wysyłek, a także zdefiniowanych przez użytkownika zestawów kanałów. Pozwala to na szybkie poruszanie się po projekcie. Kontrolery DAW takie jak Behringer X-Touch poza intuicyjną kontrolą poziomów, panoramy, czy innych parametrów (obrotowe enkodery mogą być przełączane, aby kontrolować różne funkcje na danym kanale, np. poziom wysyłek na szyny Bus), solo/mute oraz transportu projektu (także za pomocą koła Jog - również w trybie Scrub, tzn. z odsłuchem) oferują wiele przydanych funkcji takich jak przełączanie widoku okien w projekcie, trybów automatyki ścieżek, posiadają definiowane przez użytkownika przyciski (na kształt skrótów klawiszowych) oraz są nieocenioną pomocą w trakcie miksu, pozwalając na bezpośrednią, fizyczną interakcję użytkownika z miksem oraz nagrywanie automatyki dla wielu kanałów jednocześnie, bez potrzeby dotykania myszki. Dodatkowo enkodery mogą być przyporządkowywane do parametrów wtyczek lub instrumentów wirtualnych (tryb enkoderów Plug-in lub Inst).
