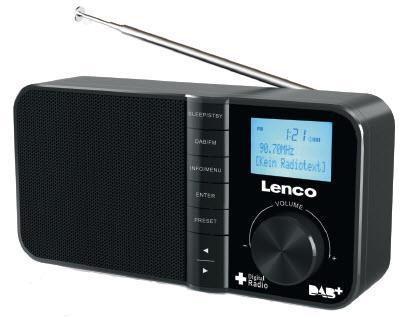

Radio przenośne DAB+, FM Lenco PDR-03, Czarny

Transkrypt

1 w INSTRUKCJA OBSŁUGI Nr produktu Radio przenośne DAB+, FM Lenco PDR-03, Czarny Strona 1 z 9

2 1. Informacje dotyczące bezpieczeństwa Urządzenie to generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, w przypadku nie stosowania się i nie używania zgodnie z instrukcją mogą wystąpić szkodliwe zakłócenia w komunikacji radiowej. Jednak, nie ma żadnej gwarancji że zakłócenia te nie wystąpią przy prawidłowej instalacji. Jeśli to urządzenie powoduje szkodliwe zakłócenia odbioru radiowego lub innego odbioru, co można stwierdzić przez włączenia i wyłączenie sprzętu, użytkownik może podjąć próbę usunięcia zakłóceń za pomocą jednego z następujących działań: - Zmiana kierunku lub położenia anteny odbiorczej - Zwiększenie odległości między urządzeniem a odbiornikiem - Podłączenie urządzenia do gniazda w innym obwodzie niż ten do którego jest aktualnie podłączone radio - Kontakt ze sprzedawcą lub doświadczonym technikiem radiowym w celu uzyskania pomocy. Informacja Zasilanie sieciowe: Napięcie robocze zasilania do tego urządzenia znajduje się na oznaczeniu płytki znamionowej w tylnej części urządzenia. Wtyczka jest elementem odłączającym to urządzenie od sieci elektrycznej. Powinna być odsłonięta oraz łatwo dostępna przez cały czas. 1. Nie należy używać urządzenia w pobliżu źródeł ciepła, takich jak grzejniki, piece lub aparatura która wytwarza ciepło. 2. Urządzenie to należy odłączyć podczas burzy lub gdy jest nieużywane przez dłuższy okres czasu 3. Wszelkie naprawy powinny być zgłaszane wykwalifikowanemu personelowi 4. Naprawa jest wymagana, jeśli urządzenie zostało uszkodzone w jakikolwiek sposób lub gdy przewód lub wtyczka zasilania uległa uszkodzeniu, na urządzenie został rozlany płyn, urządzenie zostało wystawione na działanie deszczu lub wilgoci, nie działa normalnie lub zostało upuszczone na ziemię. 5. Aby zmniejszyć ryzyko wystąpienia zagrożeń pożarowych lub elektrycznych, nie wolno narażać Strona 2 z 9

3 urządzenia na działanie deszczu i wilgoci. 6. Produkt nie może być narażony na kapanie wody lub wpływ wody rozbryzgowej, nie wolno stawiać na urządzeniu obiektów wypełnionych płynami takich jak na przykład wazon z kwiatami. 7. Nie wolno stawiać na urządzeniu źródeł otwartego ognia takich jak np. świece 8. Zabrania się stosowania zmian lub modyfikacji urządzenia które nie zostały wyraźnie zatwierdzone przez producenta może do doprowadzić do utraty praw używania tego urządzenia. 9. Użycie elementów sterujących, ustawień lub zastosowanie procedur innych niż wymienione w niniejszym dokumencie może spowodować uszkodzenie urządzenia. 10. Nie należy pozwolić dzieciom bawić się tym produktem 11. Nie należy przechowywać produktu w warunkach ekstremalnie zimnych lub ciepłych 12. Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub braku doświadczenia i wiedz, chyba że będą pod nadzorem osoby dorosłej lub otrzymają instrukcję dotycząca korzystania tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. 2. Elementy sterowania 1. Głośnik 2. Przycisk INFORMATION MENU 3. Przycisk DAB/FM 4. Przycisk SLEEP/STANDBY (uśpienia/trybu gotowości) 5. Wyświetlacz 6. Przycisk ENTER 7. Przycisk VOLUME +/- (głośności) 8. Przycisk UP/DOWN (góra/dół) Strona 3 z 9

4 9. Przycisk PRESET (ustawień predefiniowanych) 10. Antena FM 11. Komora baterii 12. Gniazdo zasilania 13. Przełącznik zasilania Dopasowanie lub wymiana baterii Przy wymianie baterii należy zapoznać się z powyższym schematem. 1. Naciśnij zatrzask na komorze baterii aby ją otworzyć. 2. Włóż 4 baterie AA 1,5V tego samego rodzaju zgodnie z prawidłowym oznaczeniem biegunów Następnie załóż ponownie pokrywę komory baterii i zatrzaśnij ją. Utylizacja baterii Utylizacja zażytych baterii musi odbywać się wg przepisu utylizacji zgodnie z twoim rejonem. Nie wolno doprowadzać do zwarcia baterii, ani wrzucać ich do wody, do śmieci gospodarstwa domowego lub ognia. Wyładowane baterie mogą wyciekać i uszkodzić urządzenie. Należy wymienić baterie na nowe w odpowiednim czasie! 3. Informacje dotyczące obsługi urządzenia Zasilacz sieciowy (dołączony w dostawie) Podłącz zasilacz sieciowy do gniazda zasilania sieciowego na tylnej stronie urządzenia Osiągnij najlepszy odbiór Rozwiń antenę teleskopową na tyle ile to możliwe Włączenie urządzenia Przesuń przełącznik POWER ON/OFF (zasilanie włączone/wyłączone) na pozycję ON (włączone) aby włączyć radio. Radio automatycznie włączy szybkie skanowanie Włączenie urządzenia z trybu gotowości Naciśnij przycisk SLEEP/STBY aby włączyć urządzenie, naciśnij i przytrzymaj ten sam przycisk aby przełączyć urządzenie do trybu gotowości Ustawienie poziomu dźwięku Obróć pokrętło głośności aby ustawić poziom dźwięku do komfortowego poziomu. Słuchanie radia z wysokim poziomem głośności może uszkodzić słuch. Unikaj słuchania wysokiego poziomu dźwięku przez dłuższy czas. Wyłącznik czasowy Aby ustawić czas uśpienia, w trybie włączenia zasilania naciśnij przycisk SLEEP (uśpienia) kilkakrotnie Strona 4 z 9

5 aby wybrać pomiędzy Sleep off (uśpienie wyłączone), 15/30/45/60/90 minut. Gdy ustawiony czas zostanie osiągnięty, urządzenie automatycznie wejdzie w tryb gotowości. Wybierz tryb Naciśnij przycisk DAB/FM aby wejść do trybu DAB lub trybu FM. Uruchomienie urządzenia po raz pierwszy Przesuń przełącznik Power on/off na pozycję on aby włączyć radio, urządzenie automatycznie przeskanuje stacje radiowe które zostaną znalezione. Podczas skanowania, na wyświetlaczu pojawi się suwak wskazujący postęp skanowania oraz ilość znalezionych do tej pory stacji radiowych. Kiedy skanowanie zostanie zakończone, radio odtworzy pierwszą stację radiową. Wejdź do interfejsu menu ustawień 1. Naciśnij i przytrzymaj przycisk INFO/MENU * gdy pojawi się <Station scan> (skanowanie stacji) w trybie DAB lub * gdy pojawi się <Audio setting> (ustawienia dźwięku w trybie FM, Naciśnij przycisk lub aby znaleźć <Main menu> (menu główne). 2. Naciśnij przycisk ENTER a następnie naciśnij przycisk aby przełączyć się pomiędzy zawartością menu. 3. Wybierz jedno ustawienie, następnie naciśnij przycisk ENTER aby wejść do interfejsu ustawień. 4. Naciśnij przycisk INFO/MENU aby powrócić do poprzedniego interfejsu. Podświetlenie W trybie zasilania, podświetlenie będzie włączone przez około 10 sekund a następnie wyłączy się. Przy naciśnięciu każdego przycisku lub zmiany pokrętła głośności podświetlenie będzie włączone i odpowiadająca funkcja zostanie uruchomiona w tym samym czasie, następnie podświetlenie wyłączy się po około 10 sekundach. Reset fabryczny Aby przywrócić urządzenie do oryginalnych ustawień, wejdź w interfejs resetu fabrycznego, przestrzegaj wskazówek (naciśnij przycisk ENTER), następnie urządzenie zrestartuje się. Wersja oprogramowania Aby sprawdzić wersją oprogramowania systemu Zapisywanie stacji radiowych Jeśli to możliwe, możesz zapisać do 10 ulubionych stacji radiowych. Dzięki temu możesz uzyskać do nich dostęp w łatwy i szybki sposób. 1. Odsłuchaj stacji którą chcesz zapisać 2. Naciśnij przycisk PRESET (ustawień predefiniowanych) na wyświetlaczu pokaże się : Strona 5 z 9

6 3. Naciśnij przycisk lub aby wybrać żądane ustawienie predefiniowane od numeru 1 do Naciśnij ponownie przycisk PRESET aby zatwierdzić ustawienia. Przypomnienie zapisanej stacji radiowej Jak już posiadasz zapisane stacje radiowe za pomocą przycisków preset, możesz przypomnieć ją za pomocą przycisku PRESET. Następnie naciśnij przycisk lub aby wybrać zapisane stacje, następnie naciśnij przycisk ENTER aby potwierdzić. Ręczne ustawienie czasu Naciśnij i przytrzymaj przycisk INFO/MENU aby znaleźć <Main menu> (menu główne) naciśnij przycisk ENTER, następnie naciśnij przycisk a następnie ENTER aby wejść do <Time setup> (ustawienia czasu). Następnie naciśnij przycisk ENTER aby wejść w interfejs wyboru. Naciśnij przycisk aby wybrać cyfry czasu i daty. 1. Ustawienie zegara> naciśnij przycisk ENTER>00:00 (godziny : minuty) > naciśnij przycisk aby wybrać cyfry Godzin > Naciśnij przycisk ENTER > Naciśnij przycisk aby wybrać cyfry minut. Naciśnij przycisk ENTER aby zatwierdzić. 2. Ustawienie daty> Wprowadź datę (dzień-miesiąc-rok) > użyj kroków opisanych powyżej ustawień zegara aby wybrać cyfry, naciśnij przycisk ENTER aby potwierdzić ustawienia. 3. Automatyczna aktualizacja> Wybierz No update (brak aktualizacji) lub From radio (z radia) > naciśnij przycisk ENTER. * W przypadku wyboru NO UPDATE, czas i data nie zostanie zaktualizowana z systemu, i należy ręcznie ustawić czas i datę * W przypadku wyboru FROM RADIO, czas i data zostanie automatycznie zaktualizowana z systemu jeśli został wykryty sygnał RDS. Ale jeśli sygnał RDS nie jest wystarczająco silny, czas i data nie zostanie zaktualizowana. 4. Po zakończeniu kroków opisanych powyżej, czas zostanie ustawiony ręcznie. Ustawienie alarmów 1. Gdy pojawi się <Alarm 1:off> (alarm 1 wyłączony), naciśnij przycisk ENTER aby włączyć alarm naciśnij przycisk wyświetli się Time:00:00 (czas 00:00), następnie naciśnij przycisk ENTER. Użyj przycisków aby ustawić cyfry alarmu, naciśnij przycisk ENTER aby potwierdzić. 2. Wybierz Alarm days (dni alarmu), naciśnij przycisk ENTER aby potwierdzić. 3. Wybierz Alarm mode (tryb alarmu) : DAB, FM, BUZZER (brzęczyk) * Wybór DAB lub FM jako tryb alarmu gdy włączy się alarm urządzenie włączy automatycznie radio * Wybór trybu brzęczyka gdy włączy się alarm, radio wyemituje słyszalny dźwięk, naciśnij przycisk ENTER, alarm włączy się ponownie 5 minut później. Naciśnij i przytrzymaj przycisk SLEEP (uśpienia) aby zatrzymać alarm. 4. Ustaw ustawienia predefiniowane, ta opcja włącza radio za pomocą stacji predefiniowanej lub ostatnio odsłuchanej stacji jeśli tryb alarmu jest włączony w trybie DAB lub FM ze stacjami predefiniowanymi. Strona 6 z 9

7 5. Ustaw poziom dźwięku alarmu, naciśnij przyciski aby zwiększyć/zmniejszyć poziom dźwięku, naciśnij przycisk ENTER aby potwierdzić. 6. Po wszystkich krokach opisanych powyżej, wejdź w tryb SAVE (zapisu), naciśnij przycisk ENTER aby zapisać alarm 1. Aby ustawić alarm 2 odnieś się do kroków ustawień alarmu Aby anulować alarmy, wejdź w interfejs ustawień alarmu, naciśnij przycisk ENTER aby wybrać select off (wyłącznie), następnie wejdź w interfejs zapisu aby zapisać ustawienia wyłączenia alarmu. Informacja dotycząca wyświetlania Naciśnij przycisk INFO / MENU aby sprawdzić informację. W trybie FM, wyświetla się: Tekst radia, typ programu, siła sygnału oraz data W trybie DAB, wyświetla się: Informacja DLS, typ programu, nazwa stacji, data, częstotliwość, szybkość transmisji, & mono / stereo, siła sygnału, błąd sygnału. Wykonawca / Nazwa stacji / Multipleks Multipleks / wykonawca jest zbiorem stacji radiowej, które są powiązane i przesyłane na jednej częstotliwości. Istnieją krajowe i lokalne multipleksy. Lokalne zawierają lokalne stacje, które są specyficzne dla tego obszaru. Na przykład MXR West. Uwaga: DAB-w przeciwieństwie do normalnego radia, grupuje kilka stacji radiowych i przesyła je na jednej częstotliwości. DLS (segment etykiety dynamicznej) Segment etykiety dynamicznej jest komunikatem który nadawca może nadać zawiera on transmisje takie jak np. styl muzyki. Tekst radiowy W trybie DAB, nadawca może umieścić tekst który zawiera informacje na temat bieżącego programu. Jeśli informacja tekstowa jest niedostępna, na wyświetlaczu pojawi się No Radio Text (brak tekstu radiowego). Jeśli RDS (system danych radiowych) jest dostępny, pojawi się informacja stacji radiowej. Ustawienia menu DAB Naciśnij i przytrzymaj przycisk INFO / MENU, następnie naciśnij przycisk menu> w trybie DAB. aby wejść do <Main Stacje ucięte Gdy radio wykona skanowanie stacji radiowych w kilku miejscach możesz odkryć że są zapisane pewne stacje które nie są możliwe dłużej do odbioru. Funkcja stacji uciętych może automatycznie usunąć jest z zapisanej listy. Wejdź w menu i naciśnij przycisk aby znaleźć <Prune station> (stacje ucięte), następnie postępuj zgodnie ze wskazówkami, naciśnij przycisk ENTER. Strona 7 z 9

8 Kolejność stacji Wejdź w menu, znajdź <Station order> (kolejność stacji), naciśnij przycisk ENTER, następnie naciśnij przycisk aby wybrać jedną z kolejności stacji: Multipleks, alfabetycznie, aktywne, naciśnij przycisk ENTER aby potwierdzić wybór. RDS (kontrola dynamiki sygnału) Funkcja ta zmniejsza zakres dynamiki sygnału dźwiękowego i dostosowuje się do słuchania dźwięku w hałaśliwym otoczeniu. Wejdź w menu i znajdź <DRC>, użyj przycisków aby wybrać: DRC off (DRC wyłączone), DCR low (DRC niskie), lub DRC high (DRC wysokie), naciśnij przycisk ENTER aby potwierdzić. Działanie DAB Skanowanie stacji Po włączeniu trybu DAB, urządzenie automatycznie przeskanuje stacje którą zostaną znalezione na bieżącym obszarze. Naciśnij przycisk aby wybrać poprzednią lub następną stację, następnie naciśnij przycisk ENTER aby włączyć odtwarzanie stacji. Strojenie stacji Naciśnij i przytrzymaj przycisk INFO/MENU gdy pojawi się <Station scan> (skanowanie stacji), naciśnij przycisk ENTER, a następnie użyj przycisków aby przełączyć się pomiędzy opcjami skanowania: <Full scan> (pełne skanowanie), <Manual tune> (ręczne strojenie). * Wybierz <Full scan>, a następnie naciśnij przycisk ENTER aby włączyć pełne skanowanie. * Wybierz <Manual tune>, a następnie naciśnij przycisk ENTER, użyj przycisków aby wybrać stację od zakresu 5A: MHz do 13F: MHz. Naciśnij przycisk ENTER aby włączyć wybraną stację. Działanie FM Wybór stacji Aby wyszukać stacje FM na częstotliwości od 87,5 do 108,0 MHz. 1. Naciśnij i przytrzymaj przycisk aby pominąć poprzednią lub następną stację o najsilniejszym sygnale. Kiedy stacja zostanie znaleziona, skanowanie zatrzyma się automatycznie. Jeśli żadna stacja nie zostanie znaleziona, urządzenie zatrzyma się po przeskanowaniu całego pasma. 2. Krótko naciśnij przycisk aby przewinąć do przodu lub do tyłu częstotliwość o jeden krok pasma 0,05 MHz. 3. Naciśnij dłużej przycisk ENTER aby włączyć automatyczne skanowanie dla 30 stacji radiowych. 4. Aby zlokalizować potrzebną stację, naciśnij dłużej przycisk ENTER, naciśnij przycisk aby wybrać żądaną stację z przeskanowanych stacji, następnie naciśnij przycisk ENTER aby potwierdzić. Aby zapisać stacje odnieś się do rozdziału ogólnego funkcjonowania. Strojenie stacji Naciśnij i przytrzymaj przycisk INFO/MENU aby wejść do <Audio setting> (ustawienia dźwięku), Strona 8 z 9

9 naciśnij przycisk ENTER, naciśnij przycisk aby wybrać jeden z trybów audio Stereo lub mono lub tylko mono, na końcu naciśnij przycisk ENTER aby potwierdzić. Rozwiązywanie problemów * Głośnik nie wydaje żadnych dźwięków Sprawdź czy poziom głośności jest odpowiedni *Dźwięk jest zniekształcony Ustaw antenę aby uzyskać silniejszy odbiór sygnału *Nie ma możliwości znalezienia żądanych stacji Użyj ręcznego strojenia aby znaleźć stację. Siła sygnału jest zbyt niska, ustaw antenę lub przesuń radio aby uzyskać miejsce o silniejszym sygnale * Na wyświetlaczu informacji pojawiają się niezrozumiałe symbole DAB, nie jest obsługiwane w Twoim obszarze, ustaw antenę. Wyłącz radio i włącz je ponownie * Na stacjach słychać dziwne dźwięki zakłóceń Baterie są wyczerpane, wymień baterie na nowe. Ustaw antenę ponownie aby uzyskać najlepszą siłę sygnału 6. Specyfikacja Wejście zasilania DC 5V---750mA Baterie.. 4 x 1,5 V (typ AA) Pobór mocy.....3,5 W Częstotliwość DAB MHz Częstotliwość FM..87,5-108 MHz Zasilacz sieciowy (tylko wersja EU) Producent. Guangdong Keerda Electronic Co., Ltd. Numer modelu.. DZ006HL050075V Wejście V~50/60Hz, 0,15A Wyjście.... 5V---0,5A Należy używać zasilaczy wymienionych tylko w instrukcji użytkownika. Strona 9 z 9
