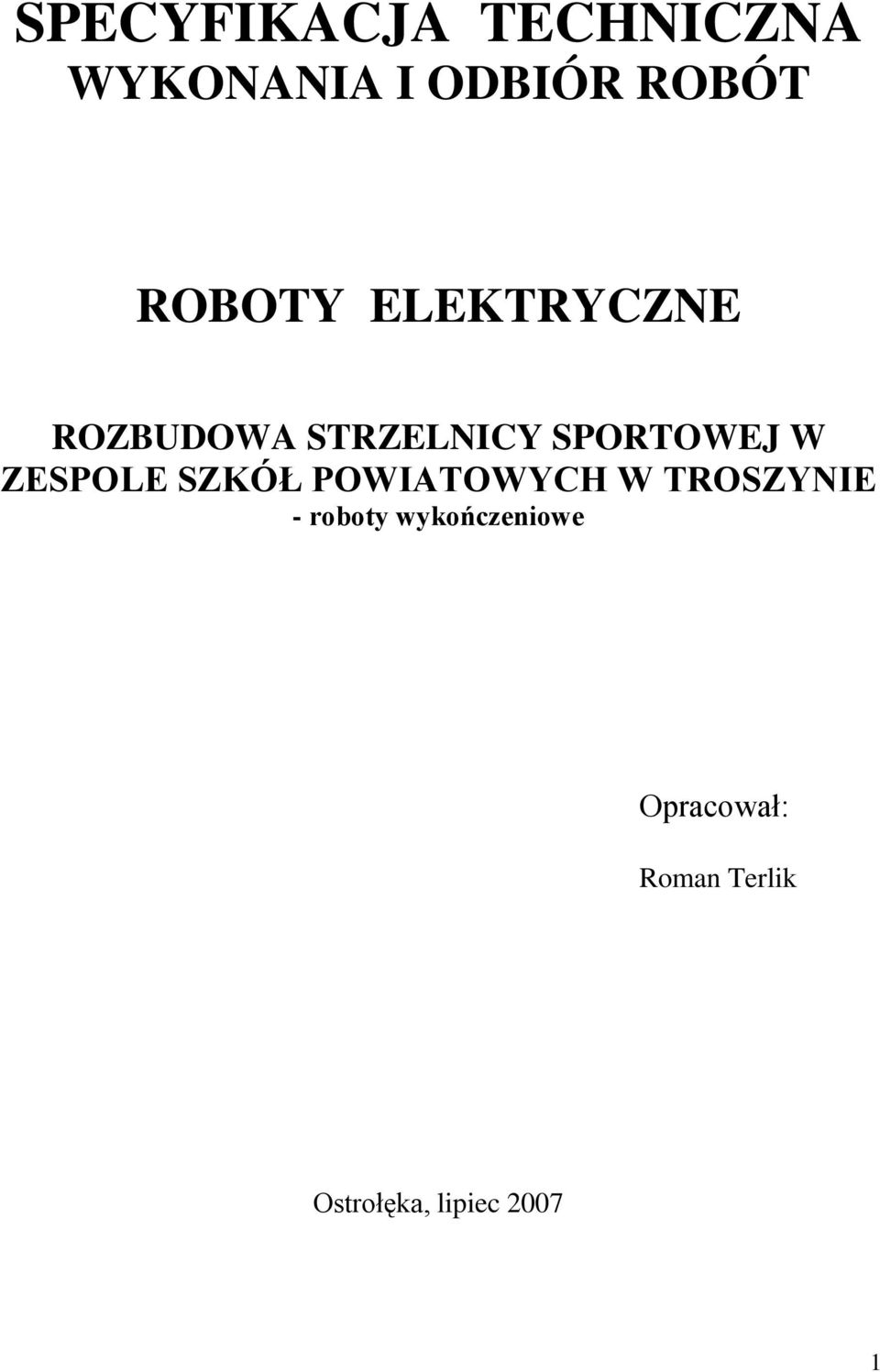

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIÓR ROBÓT ROBOTY ELEKTRYCZNE ROZBUDOWA STRZELNICY SPORTOWEJ W ZESPOLE SZKÓŁ POWIATOWYCH W TROSZYNIE - roboty wykończeniowe Opracował: Roman Terlik Ostrołęka, lipiec

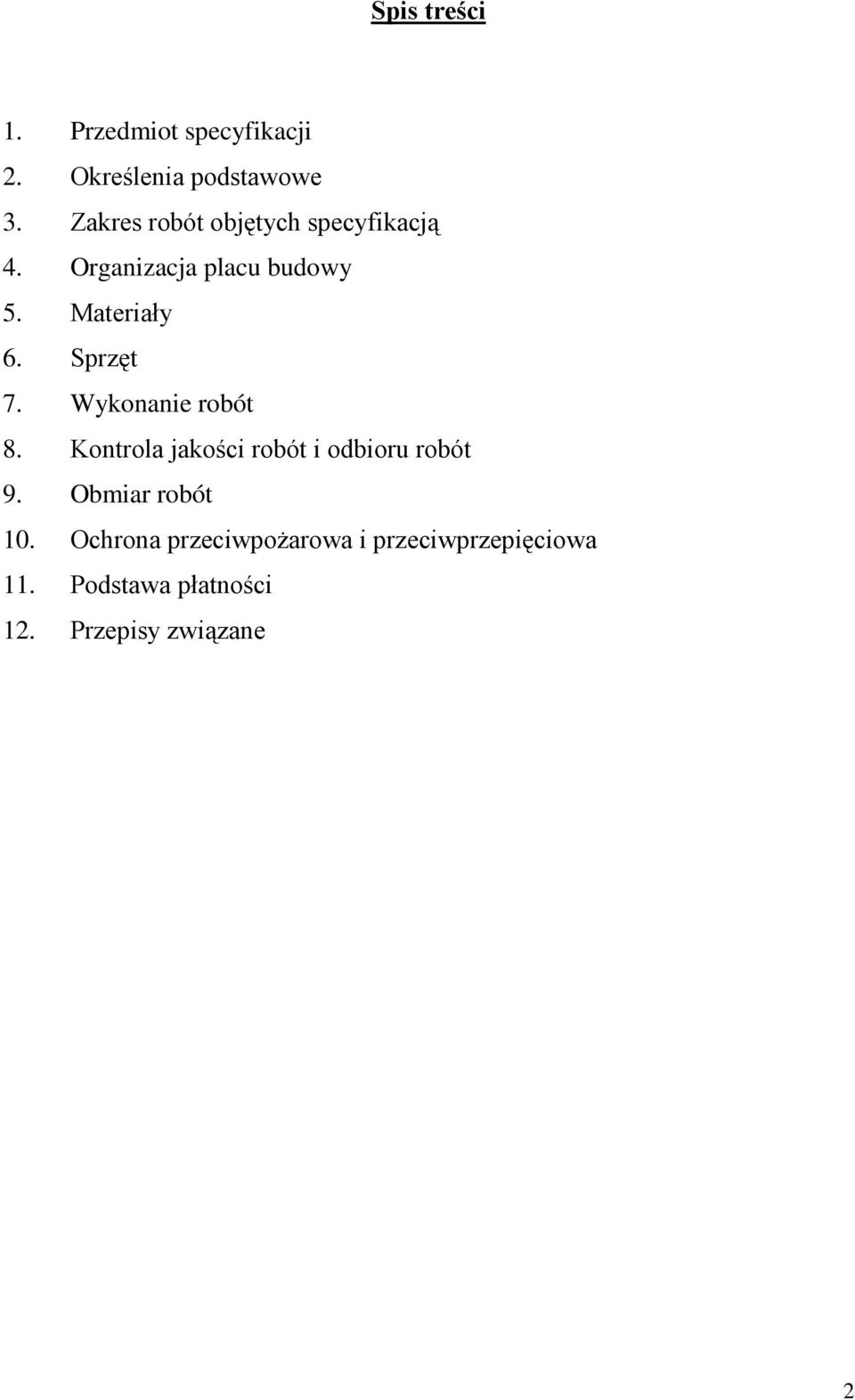

2 Spis treści 1. Przedmiot specyfikacji 2. Określenia podstawowe 3. Zakres robót objętych specyfikacją 4. Organizacja placu budowy 5. Materiały 6. Sprzęt 7. Wykonanie robót 8. Kontrola jakości robót i odbioru robót 9. Obmiar robót 10. Ochrona przeciwpoŝarowa i przeciwprzepięciowa 11. Podstawa płatności 12. Przepisy związane 2

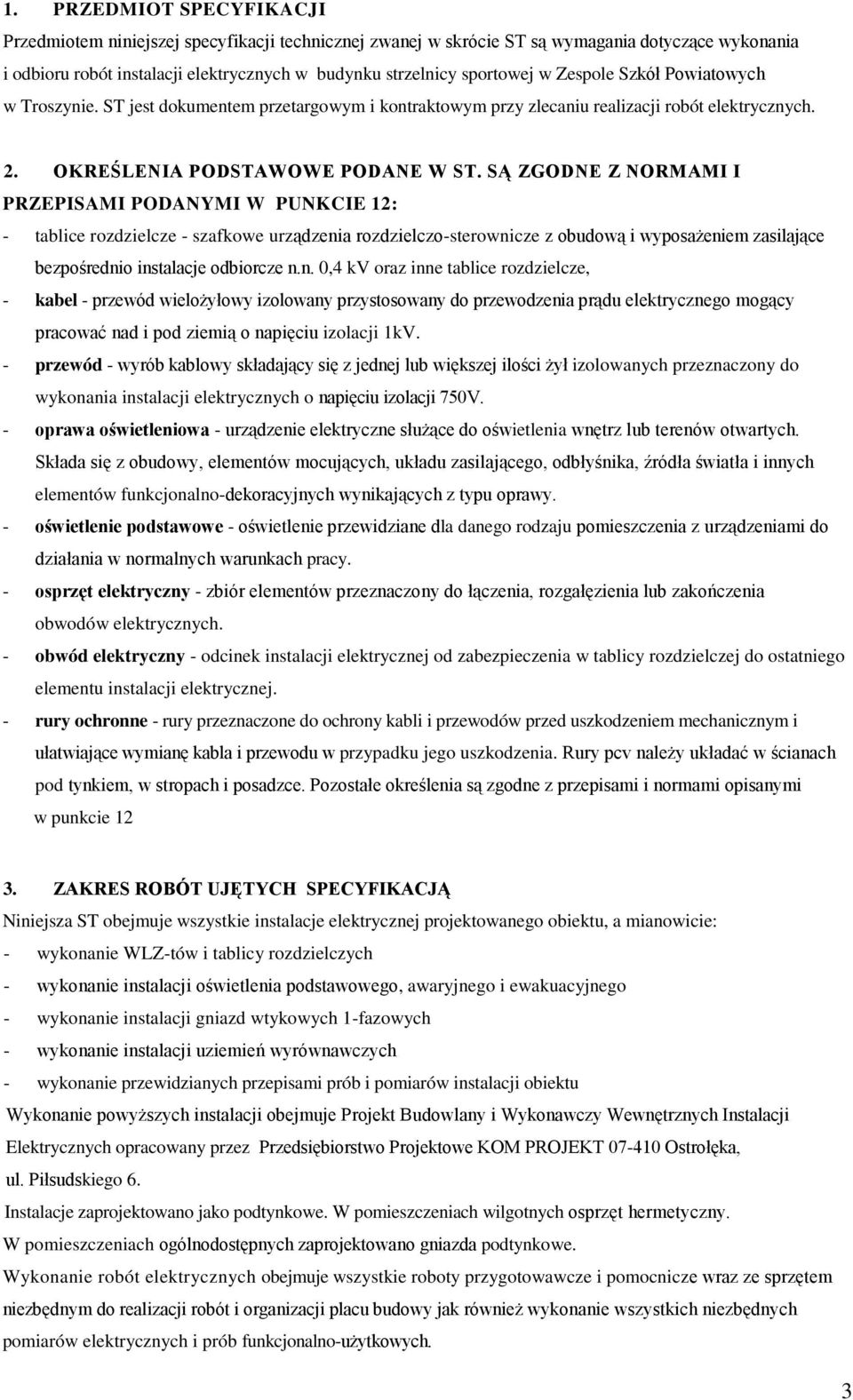

3 1. PRZEDMIOT SPECYFIKACJI Przedmiotem niniejszej specyfikacji technicznej zwanej w skrócie ST są wymagania dotyczące wykonania i odbioru robót instalacji elektrycznych w budynku strzelnicy sportowej w Zespole Szkół Powiatowych w Troszynie. ST jest dokumentem przetargowym i kontraktowym przy zlecaniu realizacji robót elektrycznych. 2. OKREŚLENIA PODSTAWOWE PODANE W ST. SĄ ZGODNE Z NORMAMI I PRZEPISAMI PODANYMI W PUNKCIE 12: - tablice rozdzielcze - szafkowe urządzenia rozdzielczo-sterownicze z obudową i wyposaŝeniem zasilające bezpośrednio instalacje odbiorcze n.n. 0,4 kv oraz inne tablice rozdzielcze, - kabel - przewód wieloŝyłowy izolowany przystosowany do przewodzenia prądu elektrycznego mogący pracować nad i pod ziemią o napięciu izolacji 1kV. - przewód - wyrób kablowy składający się z jednej lub większej ilości Ŝył izolowanych przeznaczony do wykonania instalacji elektrycznych o napięciu izolacji 750V. - oprawa oświetleniowa - urządzenie elektryczne słuŝące do oświetlenia wnętrz lub terenów otwartych. Składa się z obudowy, elementów mocujących, układu zasilającego, odbłyśnika, źródła światła i innych elementów funkcjonalno-dekoracyjnych wynikających z typu oprawy. - oświetlenie podstawowe - oświetlenie przewidziane dla danego rodzaju pomieszczenia z urządzeniami do działania w normalnych warunkach pracy. - osprzęt elektryczny - zbiór elementów przeznaczony do łączenia, rozgałęzienia lub zakończenia obwodów elektrycznych. - obwód elektryczny - odcinek instalacji elektrycznej od zabezpieczenia w tablicy rozdzielczej do ostatniego elementu instalacji elektrycznej. - rury ochronne - rury przeznaczone do ochrony kabli i przewodów przed uszkodzeniem mechanicznym i ułatwiające wymianę kabla i przewodu w przypadku jego uszkodzenia. Rury pcv naleŝy układać w ścianach pod tynkiem, w stropach i posadzce. Pozostałe określenia są zgodne z przepisami i normami opisanymi w punkcie ZAKRES ROBÓT UJĘTYCH SPECYFIKACJĄ Niniejsza ST obejmuje wszystkie instalacje elektrycznej projektowanego obiektu, a mianowicie: - wykonanie WLZ-tów i tablicy rozdzielczych - wykonanie instalacji oświetlenia podstawowego, awaryjnego i ewakuacyjnego - wykonanie instalacji gniazd wtykowych 1-fazowych - wykonanie instalacji uziemień wyrównawczych - wykonanie przewidzianych przepisami prób i pomiarów instalacji obiektu Wykonanie powyŝszych instalacji obejmuje Projekt Budowlany i Wykonawczy Wewnętrznych Instalacji Elektrycznych opracowany przez Przedsiębiorstwo Projektowe KOM PROJEKT Ostrołęka, ul. Piłsudskiego 6. Instalacje zaprojektowano jako podtynkowe. W pomieszczeniach wilgotnych osprzęt hermetyczny. W pomieszczeniach ogólnodostępnych zaprojektowano gniazda podtynkowe. Wykonanie robót elektrycznych obejmuje wszystkie roboty przygotowawcze i pomocnicze wraz ze sprzętem niezbędnym do realizacji robót i organizacji placu budowy jak równieŝ wykonanie wszystkich niezbędnych pomiarów elektrycznych i prób funkcjonalno-uŝytkowych. 3

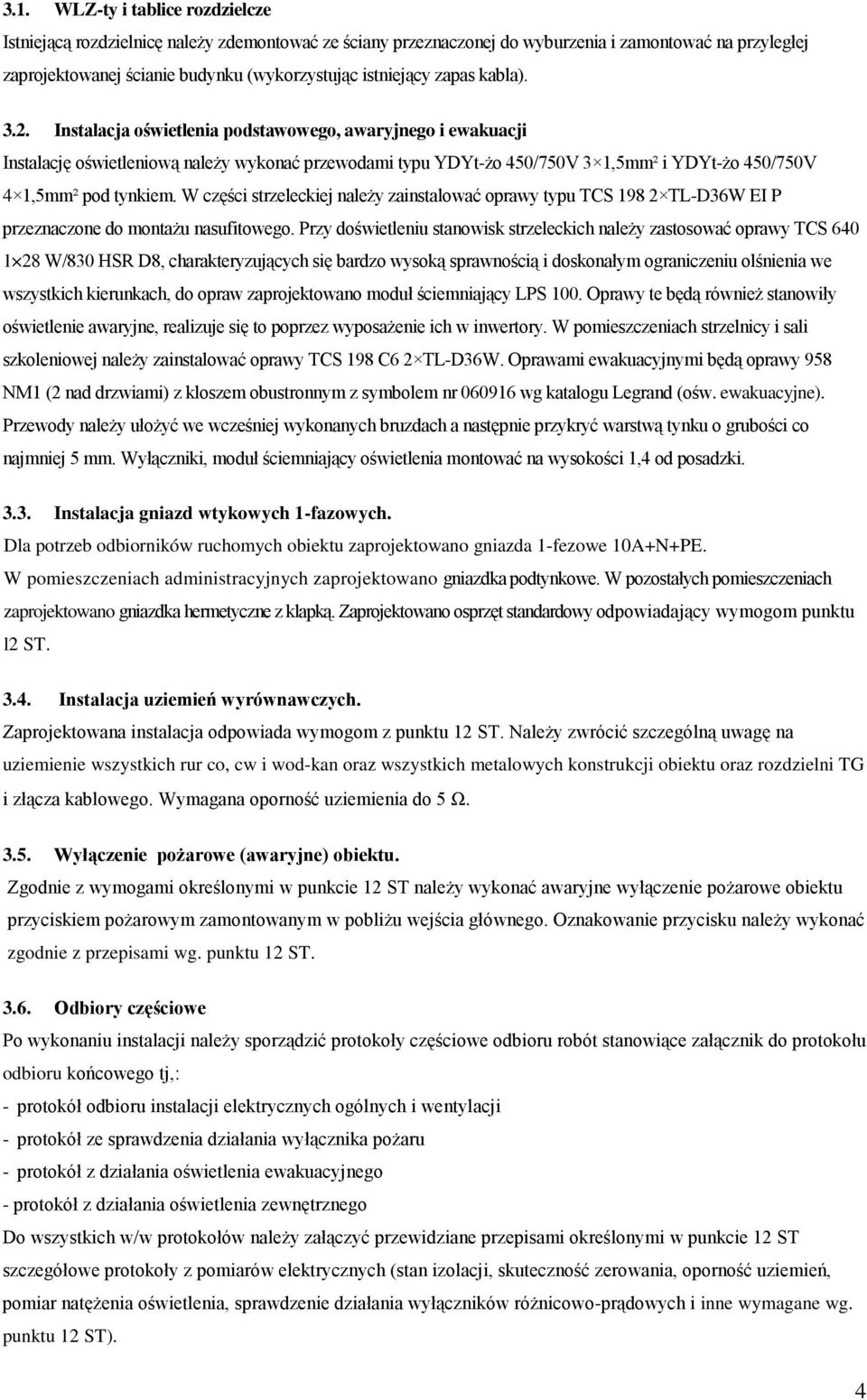

4 3.1. WLZ-ty i tablice rozdzielcze Istniejącą rozdzielnicę naleŝy zdemontować ze ściany przeznaczonej do wyburzenia i zamontować na przyległej zaprojektowanej ścianie budynku (wykorzystując istniejący zapas kabla) Instalacja oświetlenia podstawowego, awaryjnego i ewakuacji Instalację oświetleniową naleŝy wykonać przewodami typu YDYt-Ŝo 450/750V 3 1,5mm² i YDYt-Ŝo 450/750V 4 1,5mm² pod tynkiem. W części strzeleckiej naleŝy zainstalować oprawy typu TCS TL-D36W EI P przeznaczone do montaŝu nasufitowego. Przy doświetleniu stanowisk strzeleckich naleŝy zastosować oprawy TCS W/830 HSR D8, charakteryzujących się bardzo wysoką sprawnością i doskonałym ograniczeniu olśnienia we wszystkich kierunkach, do opraw zaprojektowano moduł ściemniający LPS 100. Oprawy te będą równieŝ stanowiły oświetlenie awaryjne, realizuje się to poprzez wyposaŝenie ich w inwertory. W pomieszczeniach strzelnicy i sali szkoleniowej naleŝy zainstalować oprawy TCS 198 C6 2 TL-D36W. Oprawami ewakuacyjnymi będą oprawy 958 NM1 (2 nad drzwiami) z kloszem obustronnym z symbolem nr wg katalogu Legrand (ośw. ewakuacyjne). Przewody naleŝy ułoŝyć we wcześniej wykonanych bruzdach a następnie przykryć warstwą tynku o grubości co najmniej 5 mm. Wyłączniki, moduł ściemniający oświetlenia montować na wysokości 1,4 od posadzki Instalacja gniazd wtykowych 1-fazowych. Dla potrzeb odbiorników ruchomych obiektu zaprojektowano gniazda 1-fezowe 10A+N+PE. W pomieszczeniach administracyjnych zaprojektowano gniazdka podtynkowe. W pozostałych pomieszczeniach zaprojektowano gniazdka hermetyczne z klapką. Zaprojektowano osprzęt standardowy odpowiadający wymogom punktu l2 ST Instalacja uziemień wyrównawczych. Zaprojektowana instalacja odpowiada wymogom z punktu 12 ST. NaleŜy zwrócić szczególną uwagę na uziemienie wszystkich rur co, cw i wod-kan oraz wszystkich metalowych konstrukcji obiektu oraz rozdzielni TG i złącza kablowego. Wymagana oporność uziemienia do 5 Ω Wyłączenie poŝarowe (awaryjne) obiektu. Zgodnie z wymogami określonymi w punkcie 12 ST naleŝy wykonać awaryjne wyłączenie poŝarowe obiektu przyciskiem poŝarowym zamontowanym w pobliŝu wejścia głównego. Oznakowanie przycisku naleŝy wykonać zgodnie z przepisami wg. punktu 12 ST Odbiory częściowe Po wykonaniu instalacji naleŝy sporządzić protokoły częściowe odbioru robót stanowiące załącznik do protokołu odbioru końcowego tj,: - protokół odbioru instalacji elektrycznych ogólnych i wentylacji - protokół ze sprawdzenia działania wyłącznika poŝaru - protokół z działania oświetlenia ewakuacyjnego - protokół z działania oświetlenia zewnętrznego Do wszystkich w/w protokołów naleŝy załączyć przewidziane przepisami określonymi w punkcie 12 ST szczegółowe protokoły z pomiarów elektrycznych (stan izolacji, skuteczność zerowania, oporność uziemień, pomiar natęŝenia oświetlenia, sprawdzenie działania wyłączników róŝnicowo-prądowych i inne wymagane wg. punktu 12 ST). 4

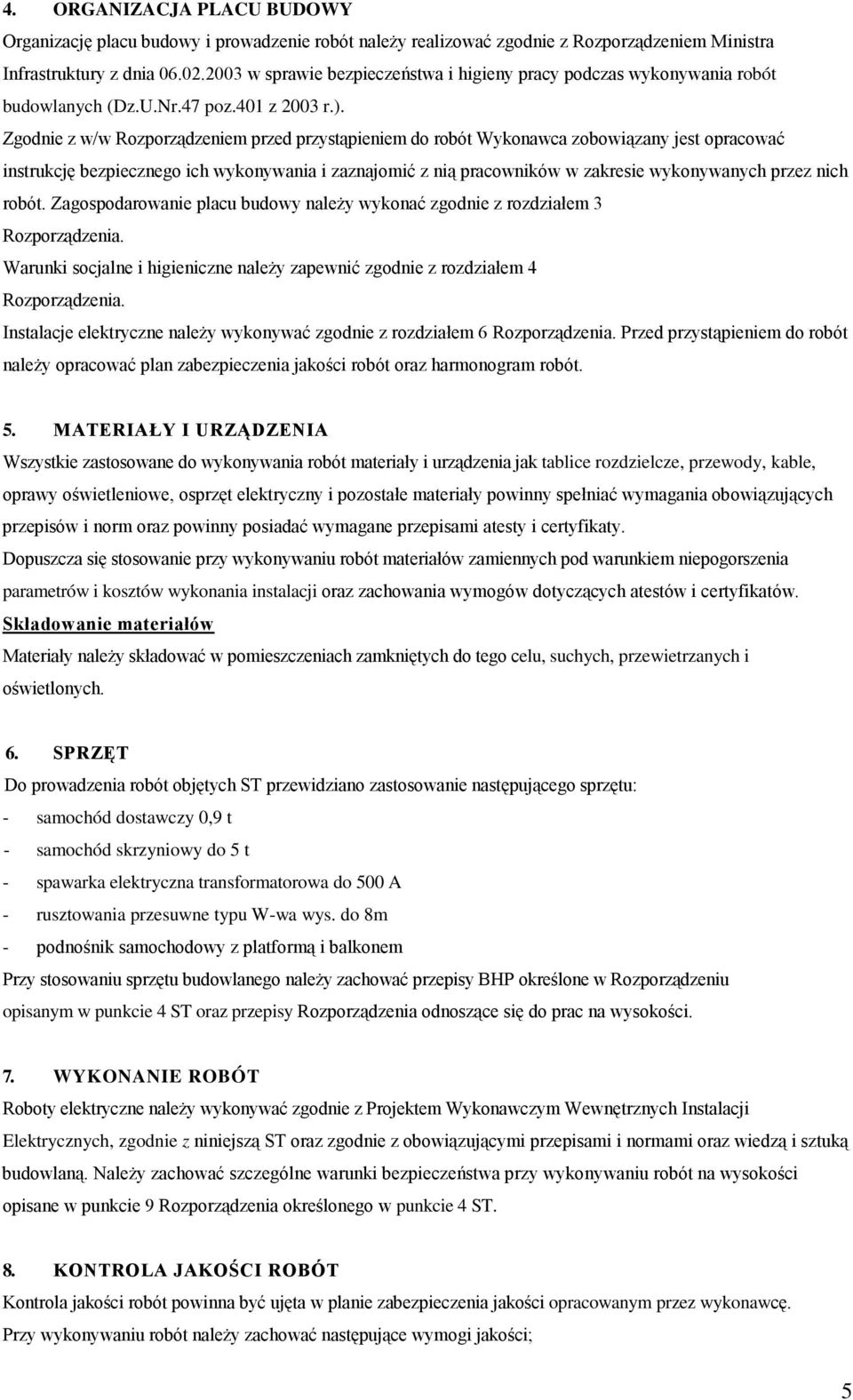

5 4. ORGANIZACJA PLACU BUDOWY Organizację placu budowy i prowadzenie robót naleŝy realizować zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U.Nr.47 poz.401 z 2003 r.). Zgodnie z w/w Rozporządzeniem przed przystąpieniem do robót Wykonawca zobowiązany jest opracować instrukcję bezpiecznego ich wykonywania i zaznajomić z nią pracowników w zakresie wykonywanych przez nich robót. Zagospodarowanie placu budowy naleŝy wykonać zgodnie z rozdziałem 3 Rozporządzenia. Warunki socjalne i higieniczne naleŝy zapewnić zgodnie z rozdziałem 4 Rozporządzenia. Instalacje elektryczne naleŝy wykonywać zgodnie z rozdziałem 6 Rozporządzenia. Przed przystąpieniem do robót naleŝy opracować plan zabezpieczenia jakości robót oraz harmonogram robót. 5. MATERIAŁY I URZĄDZENIA Wszystkie zastosowane do wykonywania robót materiały i urządzenia jak tablice rozdzielcze, przewody, kable, oprawy oświetleniowe, osprzęt elektryczny i pozostałe materiały powinny spełniać wymagania obowiązujących przepisów i norm oraz powinny posiadać wymagane przepisami atesty i certyfikaty. Dopuszcza się stosowanie przy wykonywaniu robót materiałów zamiennych pod warunkiem niepogorszenia parametrów i kosztów wykonania instalacji oraz zachowania wymogów dotyczących atestów i certyfikatów. Składowanie materiałów Materiały naleŝy składować w pomieszczeniach zamkniętych do tego celu, suchych, przewietrzanych i oświetlonych. 6. SPRZĘT Do prowadzenia robót objętych ST przewidziano zastosowanie następującego sprzętu: - samochód dostawczy 0,9 t - samochód skrzyniowy do 5 t - spawarka elektryczna transformatorowa do 500 A - rusztowania przesuwne typu W-wa wys. do 8m - podnośnik samochodowy z platformą i balkonem Przy stosowaniu sprzętu budowlanego naleŝy zachować przepisy BHP określone w Rozporządzeniu opisanym w punkcie 4 ST oraz przepisy Rozporządzenia odnoszące się do prac na wysokości. 7. WYKONANIE ROBÓT Roboty elektryczne naleŝy wykonywać zgodnie z Projektem Wykonawczym Wewnętrznych Instalacji Elektrycznych, zgodnie z niniejszą ST oraz zgodnie z obowiązującymi przepisami i normami oraz wiedzą i sztuką budowlaną. NaleŜy zachować szczególne warunki bezpieczeństwa przy wykonywaniu robót na wysokości opisane w punkcie 9 Rozporządzenia określonego w punkcie 4 ST. 8. KONTROLA JAKOŚCI ROBÓT Kontrola jakości robót powinna być ujęta w planie zabezpieczenia jakości opracowanym przez wykonawcę. Przy wykonywaniu robót naleŝy zachować następujące wymogi jakości; 5

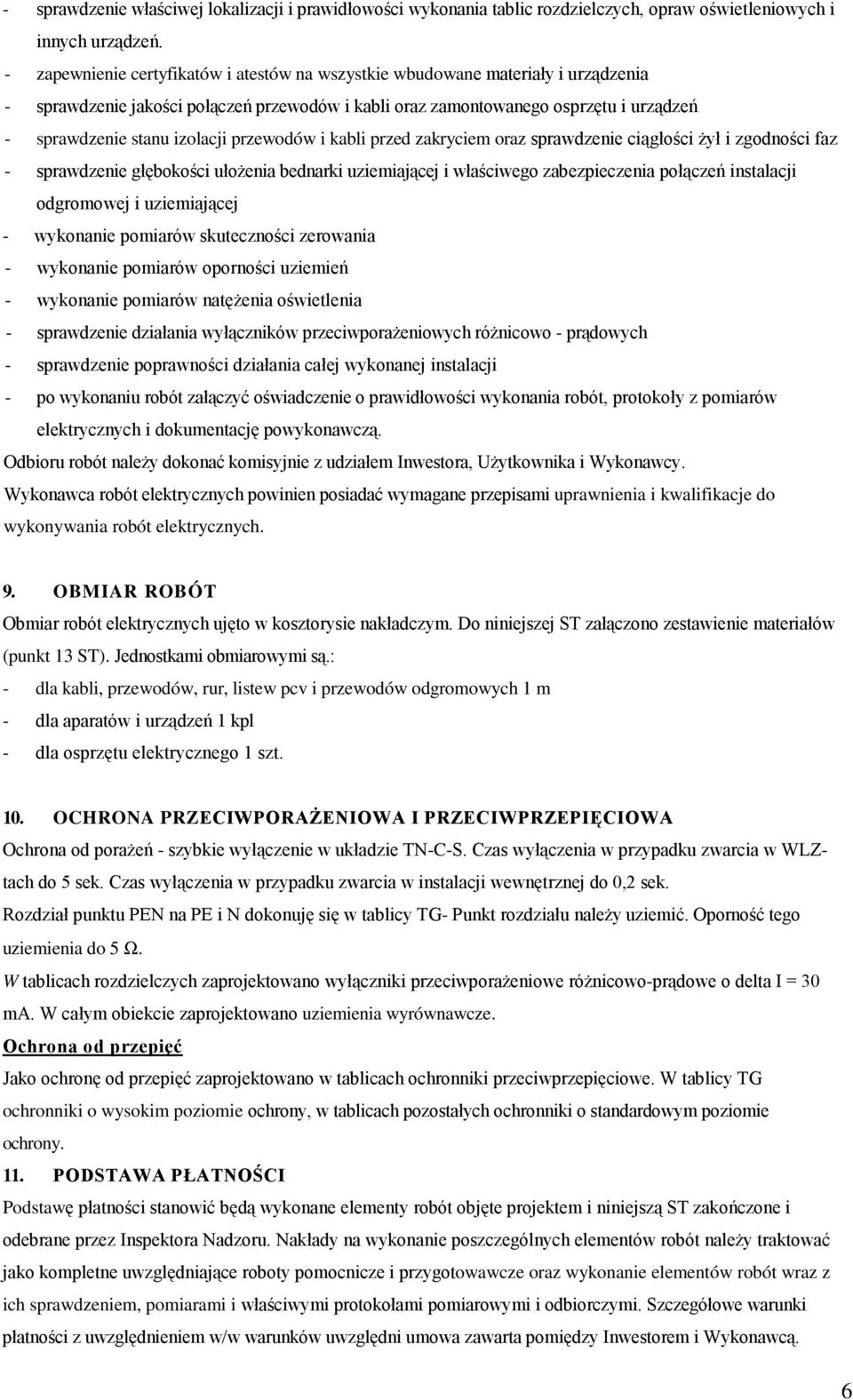

6 - sprawdzenie właściwej lokalizacji i prawidłowości wykonania tablic rozdzielczych, opraw oświetleniowych i innych urządzeń. - zapewnienie certyfikatów i atestów na wszystkie wbudowane materiały i urządzenia - sprawdzenie jakości połączeń przewodów i kabli oraz zamontowanego osprzętu i urządzeń - sprawdzenie stanu izolacji przewodów i kabli przed zakryciem oraz sprawdzenie ciągłości Ŝył i zgodności faz - sprawdzenie głębokości ułoŝenia bednarki uziemiającej i właściwego zabezpieczenia połączeń instalacji odgromowej i uziemiającej - wykonanie pomiarów skuteczności zerowania - wykonanie pomiarów oporności uziemień - wykonanie pomiarów natęŝenia oświetlenia - sprawdzenie działania wyłączników przeciwporaŝeniowych róŝnicowo - prądowych - sprawdzenie poprawności działania całej wykonanej instalacji - po wykonaniu robót załączyć oświadczenie o prawidłowości wykonania robót, protokoły z pomiarów elektrycznych i dokumentację powykonawczą. Odbioru robót naleŝy dokonać komisyjnie z udziałem Inwestora, UŜytkownika i Wykonawcy. Wykonawca robót elektrycznych powinien posiadać wymagane przepisami uprawnienia i kwalifikacje do wykonywania robót elektrycznych. 9. OBMIAR ROBÓT Obmiar robót elektrycznych ujęto w kosztorysie nakładczym. Do niniejszej ST załączono zestawienie materiałów (punkt 13 ST). Jednostkami obmiarowymi są.: - dla kabli, przewodów, rur, listew pcv i przewodów odgromowych 1 m - dla aparatów i urządzeń 1 kpl - dla osprzętu elektrycznego 1 szt. 10. OCHRONA PRZECIWPORAśENIOWA I PRZECIWPRZEPIĘCIOWA Ochrona od poraŝeń - szybkie wyłączenie w układzie TN-C-S. Czas wyłączenia w przypadku zwarcia w WLZtach do 5 sek. Czas wyłączenia w przypadku zwarcia w instalacji wewnętrznej do 0,2 sek. Rozdział punktu PEN na PE i N dokonuję się w tablicy TG- Punkt rozdziału naleŝy uziemić. Oporność tego uziemienia do 5 Ω. W tablicach rozdzielczych zaprojektowano wyłączniki przeciwporaŝeniowe róŝnicowo-prądowe o delta I = 30 ma. W całym obiekcie zaprojektowano uziemienia wyrównawcze. Ochrona od przepięć Jako ochronę od przepięć zaprojektowano w tablicach ochronniki przeciwprzepięciowe. W tablicy TG ochronniki o wysokim poziomie ochrony, w tablicach pozostałych ochronniki o standardowym poziomie ochrony. 11. PODSTAWA PŁATNOŚCI Podstawę płatności stanowić będą wykonane elementy robót objęte projektem i niniejszą ST zakończone i odebrane przez Inspektora Nadzoru. Nakłady na wykonanie poszczególnych elementów robót naleŝy traktować jako kompletne uwzględniające roboty pomocnicze i przygotowawcze oraz wykonanie elementów robót wraz z ich sprawdzeniem, pomiarami i właściwymi protokołami pomiarowymi i odbiorczymi. Szczegółowe warunki płatności z uwzględnieniem w/w warunków uwzględni umowa zawarta pomiędzy Inwestorem i Wykonawcą. 6
