4 stalowe grzejniki płytowe - proces produkcji zarządzanie kontrolą jakości wg ISO 9000 zarządzanie ochroną środowiska wg ISO Grzejniki płytowe marki RADSON wytwarzane są na 5 zautomatyzowanych liniach o zdolności produkcyjnej ponad grzejników na dobę. Pierwsza faza to tłoczenie płyt grzejników z dostarczanej do fabryki w zwojach zimnowalcowanej blachy stalowej o grubości 1,25 mm. Sterowane komputerowo prasy o sile nacisku 650 ton tłoczą profil stopniowany co 150 mm - typowy wyłącznie dla marki RADSON. Równolegle inne prasy wytwarzają blachy konwektorowe. Po wycięciu otworów na przyłącza i wstawieniu pierścieni wzmacniających tworzy się płyty grzejników zgrzewając ze sobą uprzednio wytłoczone blachy profilowane (kolejno zgrzewanie punktowe, następnie wzdłużne i poprzeczne). Kolejna faza to wstawianie i zgrzewanie konwektorów a następnie cięcie płyt i zaokrąglanie rogów oraz automatyczne wstawianie zespołów zaworowych (INTEGRA) / wstawiane trójników króćców przyłączeniowych (dla dłuższych grzejników dodatkowo wzmocnienia poprzeczne) i ostatecznie zgrzewanie uchwytów na tylnych ściankach. Następnie każdy grzejnik poddany zostaje próbie szczelności (napełniony sprężonym powietrzem i zanurzony w wodzie) pod ciśnieniem 0,8 MPa. Z każdej partii wyrywkowo wybrane grzejniki poddaje się próbie rozrywającej. Następnie kolejno poprzez odtłuszczanie, fosfatyzację, płukanie wodą czystą i zdemineralizowaną powierzchnia grzejników przygotowywana jest do gruntowania i lakierowania. Gruntowanie prowadzi się w sposób ciągły metodą KTL (kataforeza II generacji) a warstwa gruntująca jest wygrzewana w temp. ok. 170 C (powstałe podczas tego procesu gazy są spalane w specjalnym piecu w temp. pow. 700 C brak zanieczyszczenia atmosfery). Zagruntowane grzejniki poddawane są wizualnej kontroli jakości. Kolejna operacja to tworzenie powłoki wierzchniej z nakładanej elektrostatycznie w podciśnieniowych automatycznych komorach lakierniczych farby proszkowej (epoksypoliester). Powłoka ta jest utwardzana następnie w temp. ok. 170 C uzyskując odporność na działanie większości kwasów kolor RAL Każdy grzejnik otrzymuje nadruk z indywidualnym numerem gdzie zakodowane są wszystkie informacje (m. in. dokładna godzina produkcji) a grzejniki typu INTEGRA ponadto odpowietrznik i zawór termostatyczny. Gotowe grzejniki pakowanie są w tekturę falistą i zabezpieczane folią termokurczliwą. Grzejniki marki RADSON zgodne są z normą PN EN 442 i oznakowane symbolem CE. 4

5 wzrastać w harmonii ze środowiskiem Zakład produkcyjny firmy Radson w Zonhoven znajdujący się w Limburgii położony jest w bezpośrednim sąsiedztwie obszarów zalesionych i licznych stawów (ok ha), życzeniem bowiem naszym jest harmonijny rozwój w otoczeniu natury. Teren fabryki zajmuje powierzchnię ok m², z czego m² jest zabudowanych, a Radson zadbał o liczącą ponad 10 ha strefę buforową, która oddziela siedzibę firmy od obszarów zielonych. W ostatnich latach firma zainwestowała ponad 50 milionów euro w rozbudowę i modernizację fabryki w tym ponad blisko 7 milionów euro w ochronę środowiska. W całym procesie produkcyjnym firma Radson zabiega o jak najniższe zużycie surowców, energii i wody oraz o redukcję hałasu i zanieczyszczeń wody i powietrza, co dokumentuje otrzymany w roku 2003 certyfikat ISO w zakresie ochrony środowiska. jakość i normy Od początku istnienia firmy Radson jakość stawiana jest na pierwszym miejscu. Cały proces produkcyjny grzejników odbywa się w systemie zarządzania jakością opartym na ISO 9001 potwierdzonym certyfikatem przyznanym przez TÜV Rheinland, a grzejniki produkowane są zgodnie z normą PN EN

6 grzejniki płytowe charakterystyka Integra Produkcja zgodna z PN EN 442 Wykonane z blachy zimnowalcowanej zgodnej z normą DIN 1623 oraz EN Grubość blachy 1,25 mm Ciśnienie próbne 0,8 MPa Maksymalne ciśnienie robocze 0,6 MPa Maksymalna temperatura robocza 99 C Parada kolory Kolory : w standardzie RAL 9016 (inne kolory str. 200) oznaczenie podłączeń Ramo 3 4 MB MO 8 88 Planora ilość grzejników na palecie Compact Vertical Integra / Integra Centro / Integra + / Compact typy S + 22: 8 wyjątki B = 300 C = 450 & B = 400 C = B = 450 C = typ 33: 5 wyjątki B = 300 C = 450 & B = 400 C = B = 400 C = B = 450 C = 450 & B = 500 C = 450 & B = 600 C = 450 & B = 750 C = B = 900 C = Vertical typ 10C & 20C & 21C & 22C 8 Planora typ typ 21S 10 typ 22 7 typ 33 5 B = wysokość C = 6

7 grzejniki płytowe profilowany front x x - x - x x płaski front - - x - x - - osłony boczne x x x x x x x pokrywa górna x x x x x x - uchwyty na tylnej ściance x - x x x x x odwracalny (prawy-lewy) - x podłączenie środkowe - x liczba podłączeń zintegrowany zawór termostatyczny x x x x x - - kpl. mocowań (wraz z wkrętami i kołkami) x x x x x x x korek i odpowietrznik x x x x x x x korek spustowy x x x x x - - opakowanie umożliwiające montaż x x x x x x - szablon do wiercenia otworów x Integra Integra Centro Parada Ramo Planora Compact Vertical zasada 2 na 1 Innowacyjna technika zgrzewania w kombinacji ze specyficznym kształtem płyty czyni grzejniki firmy Radson jedynymi w swoim rodzaju. Konwektor przylega w dwóch miejscach do każdego kanału prowadzącego medium grzewcze ( 2 na 1 ). W wyniku zastosowania takiego rozwiązania uzyskano wyższą moc z mniejszego w porównaniu z konkurencją elementu grzewczego. Efekty wyjątkowo wysoka moc cieplna, równomiernie rozłożona w grzejniku mniejsza ilość wody mniejsza bezwładność szybsze nagrzewanie energooszczędne użytkowanie ochrona środowiska moc cieplna Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. opakowanie Grzejniki są chronione specjalną tekturą przycinaną automatycznie w trakcie produkcji na wymiar oraz osłonięte folią termokurczliwą. W celu uniknięcia uszkodzeń na placu budowy, grzejnika nie należy rozpakowywać w trakcie jego montażu. Opakowanie można w całości przeznaczyć do ponownej obróbki (recykling) 7

8 grzejniki płytowe Integra Czysta estetyka: ukryte podłączenie (w standardzie od dołu z prawej strony) wraz z dopasowaną kratką (pokrywą) górną oraz osłonami bocznymi tworzy elegancką, ale przede wszystkim niezwykle praktyczną w montażu całość niewidoczne konsole i fabrycznie zamontowany zawór termostatyczny wraz odpowietrznikiem i korkiem spustowym. W komplecie z grzejnikiem 2 konsole Radsoclic wraz z kołkami i wkrętami Fabrycznie zamontowane (standardowo z prawej strony) zawór termostatyczny z nastawą wstępną (OVENTROP M30 x 1,5 ½ nr kat ) i korek spustowy oraz z lewej strony odpowietrznik Uchwyty na tylnej ściance Króćce podłączeniowe : 6 x Ø ½ (15/21; montaż standardowy od dołu z prawej strony) Kolory : w standardzie RAL 9016 (inne kolory str. 200) Akcesoria : patrz str

9 Integra grzejniki płytowe objętość : w litrach na 1 metr typ ,80 2,42 2,73 3,04 3,67 4,60 5,53 21S 4,00 5,17 5,75 6,33 7,50 9,35 11, ,71 4,89 5,48 6,06 7,24 9,00 10, ,52 7,30 8,19 9,08 10,86 13,52 16,19 ciężar : w kilogramach na 1 metr typ ,60 12,82 14,43 16,04 19,27 24,10 28,93 21S 15,60 21,17 23,95 26,73 32,30 39,45 46, ,90 23,78 26,71 29,65 35,52 44,33 53, ,67 35,84 40,43 45,02 54,19 67,95 81,71 montaż a b Konsola Radsoclic B-170 8,35 B ± c B = wysokość grzejnika B = wysokość C = typ 11 a : 95 mm b : 62 mm c : 37 mm typ 21s a : 106 mm b : 71 mm c : 37 mm typ 22 a : 142 mm b : 89 mm c : 37 mm typ 33 a : 208 mm b : 89 mm c : 37 mm 9

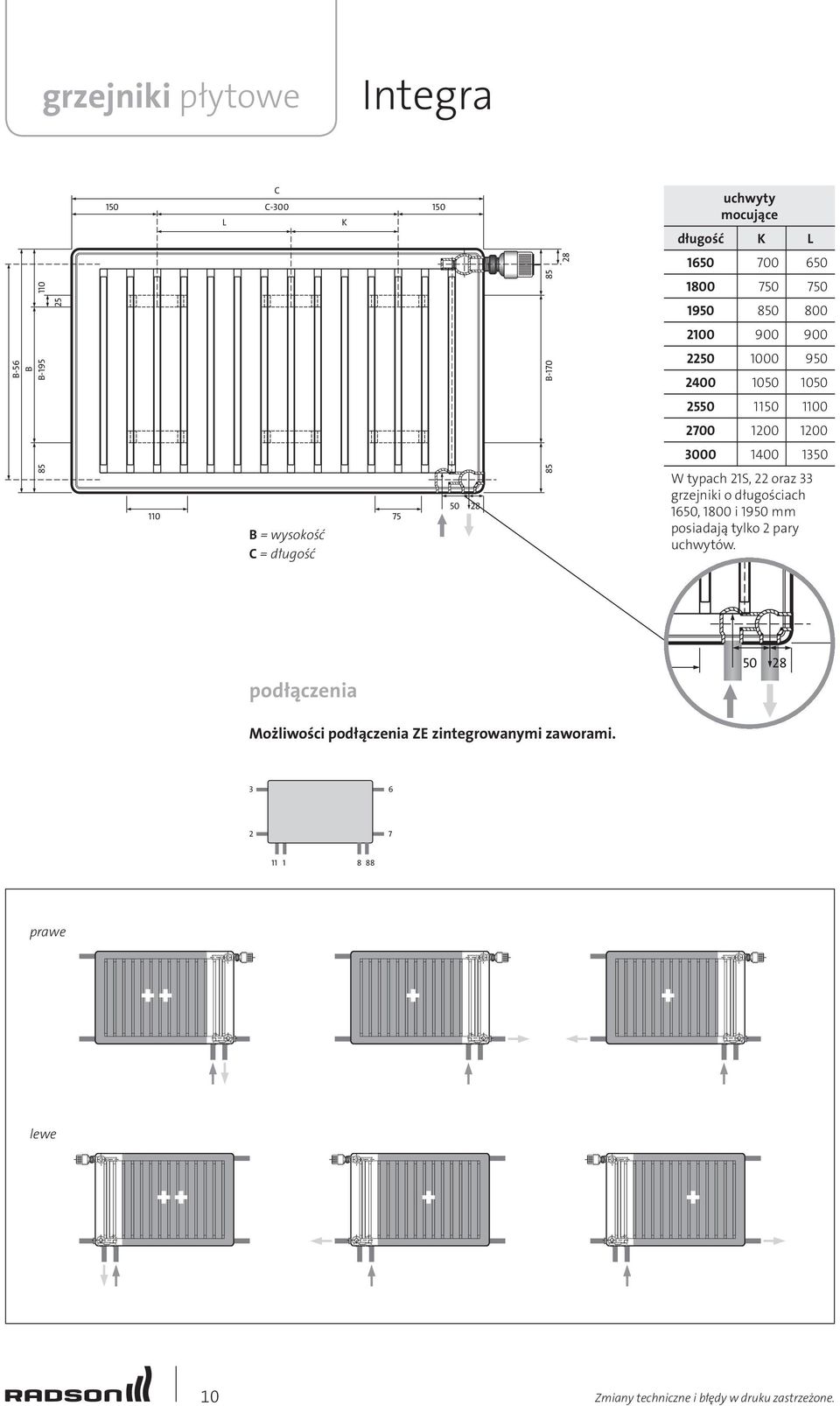

10 grzejniki płytowe Integra 150 C-300 L C K 150 uchwyty mocujące K L B-56 B B-195 B B = wysokość C = W typach 21S, 22 oraz 33 grzejniki o długościach 1650, 1800 i 1950 mm posiadają tylko 2 pary uchwytów. podłączenia Możliwości podłączenia ZE zintegrowanymi zaworami prawe lewe

11 Integra grzejniki płytowe podłączenia Możliwości podłączenia BEZ zintegrowanego zaworu. Grzejnik Integra można przyłączyć jako Compact, jeżeli usunie się zawór termostatyczny. odpowietrznikzawór korek zaślepiający korek zaślepiający 2 plastikowe korki 1. Usunąć zawór termostatyczny. 2. Usunąć 2 boczne korki zaślepiające i umieścić na dolnych przyłączeniach w zastępstwie korków plastikowych. 3. Umieścić dołączony korek zaślepiający spustowy na przyłączeniu bocznym. 4. Jeśli przyłączenie przebiega w miejscu, gdzie znajdował się odpowietrznik, to należy zmienić jego miejsce. prawe ++ celująco + bardzo dobrze +- dobrze lewe celująco + bardzo dobrze +- dobrze 11

12 grzejniki płytowe Integra typ 11 : INT11XXXYYYYZ PRZYKŁAD : INT L ,5 35 grzejnik typ wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura moc [W] [W/m] 90/70/20 C wykładnik n 1,3498 1,3451 1,3427 1,3404 1,3357 1,3287 1,3217 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne z magazynu. Grzejniki pozostałych typów i wysokości - na zapytanie. 12

13 Integra typ 21S grzejniki płytowe : INT21XXXYYYYZ PRZYKŁAD : INT L grzejnik typ wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura moc [W] [W/m] 90/70/20 C wykładnik n1,3668 1,3620 1,3596 1,3572 1,3523 1,3451 1,3379 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne z magazynu. Grzejniki pozostałych typów i wysokości - na zapytanie. 13

14 grzejniki płytowe Integra typ 22 : INT22XXXYYYYZ PRZYKŁAD : INT L grzejnik typ wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura moc [W] [W/m] 90/70/20 C wykładnik n1,3845 1,3757 1,3713 1,3669 1,3581 1,3449 1,3316 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne z magazynu. Grzejniki pozostałych typów i wysokości - na zapytanie. 14

15 Integra typ 33 grzejniki płytowe : INT33XXXYYYYZ PRZYKŁAD : INT L grzejnik typ wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura moc [W] [W/m] 90/70/20 C wykładnik n1,3768 1,3651 1,3592 1,3533 1,3415 1,3238 1,3061 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne z magazynu. Grzejniki pozostałych typów i wysokości - na zapytanie. 15

16 grzejniki płytowe Integra Centro NOWOŚĆ INTEGRA CENTRO: PRAKTYCZNY - UNIWERSALNY - ESTETYCZNY Ukryte podłączenie (na środku grzejnika) wraz z dopasowaną kratką (pokrywą) górną oraz osłonami bocznymi tworzy elegancką, ale przede wszystkim niezwykle praktyczną w montażu całość - fabrycznie zamontowany zawór termostatyczny wraz odpowietrznikiem i korkiem spustowym, a przede wszystkim centralne podłączenie i brak uchwytów na tylnej ściance - stwarza uniwersalny i doskonale pasujący do każdego wnętrza grzejnik. W komplecie z grzejnikiem 2 specjalne konsole wraz z kołkami i wkrętami Fabrycznie zamontowane zawór termostatyczny z nastawą wstępną (OVENTROP M30 x 1,5 ½ nr kat ) i korek spustowy oraz z odpowietrznik Króćce podłączeniowe : 6 x Ø ½ (15/21; montaż od dołu na środku grzejnika) Grzejnik uniwersalny (odwracalny) bez uchwytów na tylnej ściance Kolory : w standardzie RAL 9016 (inne kolory str. 200) Akcesoria : patrz str

17 Integra Centro grzejniki płytowe objętość : w litrach na 1 metr typ S 3,67 4,83 5,40 5,98 7,14 8,68 10,22 21S 4,00 5,17 5,75 6,33 7,50 9,35 11,2 22 3,71 4,89 5,48 6,06 7,24 9,00 10,76 ciężar : w kilogramach na 1 metr typ S 12,37 16,35 18,34 20,33 24,31 30,22 36,12 21S 15,72 21,29 24,07 26,85 32,42 39,57 46, ,02 23,90 26,83 29,77 35,64 44,45 53,26 montaż c a ±150 b typ 20S a : 96 mm b : 62 mm c : 27 mm typ 21s a : 96 mm b : 62 mm c : 27 mm typ 22 a : 132 mm b : 80 mm c : 27 mm 17

18 grzejniki płytowe Integra Centro (podł. środkowe) typ 20S : INT20SXXXYYYYZ PRZYKŁAD : INT20S C grzejnik typ wysokość podłączenie środkowe wysokość 300 (X.2008) temperatura moc [W] Typy grzejników dostępne z magazynu. Grzejniki pozostałych typów i wysokości - na zapytanie. 18

19 Integra Centro (podł. środkowe) typ 21S grzejniki płytowe : INT21SXXXYYYYZ PRZYKŁAD : INT21S C grzejnik typ wysokość podłączenie środkowe wysokość 300 (X.2008) temperatura moc [W] Typy grzejników dostępne z magazynu. Grzejniki pozostałych typów i wysokości - na zapytanie. 19

20 grzejniki płytowe Integra Centro (podł. środkowe) typ : INT22XXXYYYYZ PRZYKŁAD : INT C grzejnik typ wysokość podłączenie środkowe wysokość 300 (X.2008) temperatura moc [W] Typy grzejników dostępne z magazynu. Grzejniki pozostałych typów i wysokości - na zapytanie. 20

21 notatki 21

22 grzejniki płytowe Integra + Parada Nowoczesne wzornictwo: płaska płyta czołowa w połączeniu z ukrytymi podłączeniami (w standardzie od dołu z prawej strony) wraz z dopasowaną kratką (pokrywą) górną oraz osłonami bocznymi tworzy bardzo praktyczny w montażu grzejnik (niewidoczne konsole i fabrycznie zamontowany zawór termostatyczny wraz odpowietrznikiem i korkiem spustowym), ale przede wszystkim niezwykle elegancką i przyciągającą wzrok całość. W komplecie z grzejnikiem 2 konsole Monclac wraz z kołkami i wkrętami Fabrycznie zamontowane (standardowo z prawej strony) zawór termostatyczny z nastawą wstępną (OVENTROP M30 x 1,5 ½ nr kat ) i korek spustowy oraz z lewej strony odpowietrznik Uchwyty na tylnej ściance Króćce podłączeniowe : 6 x Ø ½ (15/21; montaż standardowy od dołu z prawej strony) Kolory : w standardzie RAL 9016 (inne kolory str. 200) Akcesoria : patrz str

23 Integra + Parada grzejniki płytowe objętość : w litrach na 1 metr typ ,80 2,42 3,04 3,67 4,60 5,53 21S 4,00 5,17 6,33 7,50 9,35 11, ,71 4,89 6,06 7,24 9,00 10, ,52 7,30 9,08 10,86 13,52 16,19 ciężar : w kilogramach na 1 metr typ ,60 12,82 16,04 19,27 24,10 28,93 21S 15,60 21,17 26,73 32,30 39,45 46, ,90 23,78 29,65 35,52 44,33 53, ,67 35,84 45,02 54,19 67,95 81,71 montaż uchwyty mocujące K L W typach 21S, 22 oraz 33 grzejniki o długościach 1650, 1800 i 1950 mm posiadają tylko 2 pary uchwytów. B = wysokość C = 150 C-300 L C K 150 a b Konsola Radsoclic B-56 B B-195 B B-170 B-300 8, ± c B = wysokość grzejnika typ 11 a : 98 mm b : 62 mm c : 37 mm typ 21s a : 109 mm b : 71 mm c : 37 mm typ 22 a : 145 mm b : 89 mm c : 37 mm typ 33 a : 211 mm b : 89 mm c : 37 mm podłączenia Możliwości podłączenia ZE zintegrowanymi zaworami prawe lewe celująco + bardzo dobrze +- dobrze Każdy grzejnik Parada może być podłączony BEZ zintegrowanego zaworu jako grzejnik Compact 23

24 grzejniki płytowe Integra + Parada typ 11 : PAR11XXXYYYYZ PRZYKŁAD : PAR L 67, ,5 35 grzejnik typ wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura moc [W] [W/m] 90/70/20 C wykładnik n1,3436 1,3382 1,3329 1,3275 1,3224 1,3172 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne z magazynu. Grzejniki pozostałych typów i wysokości - na zapytanie. 24

25 Integra + Parada typ 21S grzejniki płytowe : PAR21XXXYYYYZ PRZYKŁAD : PAR L 71, grzejnik typ wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura moc [W] [W/m] 90/70/20 C wykładnik n1,3096 1,3209 1,3322 1,3435 1,3584 1,3732 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne z magazynu. Grzejniki pozostałych typów i wysokości - na zapytanie. 25

26 grzejniki płytowe Integra + Parada typ 22 : PAR22XXXYYYYZ PRZYKŁAD : PAR L grzejnik typ wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura moc [W] [W/m] 90/70/20 C wykładnik n1,3154 1,3208 1,3261 1,3315 1,3497 1,3678 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne z magazynu. Grzejniki pozostałych typów i wysokości - na zapytanie. 26

27 Integra + Parada typ 33 grzejniki płytowe : PAR33XXXYYYYZ PRZYKŁAD : PAR L grzejnik typ wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura moc [W] [W/m] 90/70/20 C wykładnik n1,3144 1,3234 1,3323 1,3413 1,3596 1,3779 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne z magazynu. Grzejniki pozostałych typów i wysokości - na zapytanie. 27

28 grzejniki płytowe Integra + Ramo Nowoczesne wzornictwo: płaska płyta czołowa z delikatnymi przetłoczniami w połączeniu z ukrytymi podłączeniami (w standardzie od dołu z prawej strony) wraz z dopasowaną kratką (pokrywą) górną oraz osłonami bocznymi tworzy bardzo praktyczny w montażu grzejnik (niewidoczne konsole i fabrycznie zamontowany zawór termostatyczny wraz odpowietrznikiem i korkiem spustowym), ale przede wszystkim niezwykle elegancką i wyróżniającą się, przyciągającą wzrok całość. W komplecie z grzejnikiem 2 konsole Monclac wraz z kołkami i wkrętami Fabrycznie zamontowane (standardowo z prawej strony) zawór termostatyczny z nastawą wstępną (OVENTROP M30 x 1.5 ½ nr kat ) i korek spustowy oraz z lewej strony odpowietrznik Uchwyty na tylnej ściance Króćce podłączeniowe : 6 x Ø ½ (15/21; montaż standardowy od dołu z prawej strony) Kolory : w standardzie RAL 9016 (inne kolory str. 200) Akcesoria : patrz str

29 Integra + Ramo grzejniki płytowe objętość : w litrach na 1 metr typ ,80 2,42 3,04 3,67 4,60 5,53 21S 4,00 5,17 6,33 7,50 9,35 11, ,71 4,89 6,06 7,24 9,00 10, ,52 7,30 9,08 10,86 13,52 16,19 ciężar : w kilogramach na 1 metr typ ,60 12,82 16,04 19,27 24,10 28,93 21S 15,60 21,17 26,73 32,30 39,45 46, ,90 23,78 29,65 35,52 44,33 53, ,67 35,84 45,02 54,19 67,95 81,71 montaż uchwyty mocujące K L W typach 21S, 22 oraz 33 grzejniki o długościach 1650, 1800 i 1950 mm posiadają tylko 2 pary uchwytów. B = wysokość C = 150 C-300 L C K 150 a b Konsola Radsoclic B-170 B-300 8, B-56 B B-195 B ± c B = wysokość grzejnika typ 11 a : 98 mm b : 62 mm c : 37 mm typ 21s a : 109 mm b : 71 mm c : 37 mm typ 22 a : 145 mm b : 89 mm c : 37 mm typ 33 a : 211 mm b : 89 mm c : 37 mm podłączenia Możliwości podłączenia ZE zintegrowanymi zaworami prawe lewe celująco + bardzo dobrze +- dobrze Każdy grzejnik Ramo może być podłączony BEZ zintegrowanego zaworu jako grzejnik Compact 29

30 grzejniki płytowe Integra + Ramo typ 11 67, ,5 35 PRZYKŁAD : : RA11XXXYYYYZ RA L grzejnik typ wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura moc [W] [W/m] 90/70/20 C wykładnik n1,3436 1,3382 1,3329 1,3275 1,3224 1,3172 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne z magazynu. Grzejniki pozostałych typów i wysokości - na zapytanie. 30

31 Integra + Ramo typ 21S grzejniki płytowe 71, PRZYKŁAD : : RA21XXXYYYYZ RA L grzejnik typ wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura moc [W] [W/m] 90/70/20 C wykładnik n1,3096 1,3209 1,3322 1,3435 1,3584 1,3732 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne z magazynu. Grzejniki pozostałych typów i wysokości - na zapytanie. 31

32 grzejniki płytowe Integra + Ramo typ PRZYKŁAD : : RA22XXXYYYYZ RA L grzejnik typ wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura moc [W] [W/m] 90/70/20 C wykładnik n1,3154 1,3208 1,3261 1,3315 1,3497 1,3678 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne z magazynu. Grzejniki pozostałych typów i wysokości - na zapytanie. 32

33 Integra + Ramo typ 33 grzejniki płytowe PRZYKŁAD : : RA33XXXYYYYZ RA L grzejnik typ wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura moc [W] [W/m] 90/70/20 C wykładnik n1,3144 1,3234 1,3323 1,3413 1,3596 1,3779 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne z magazynu. Grzejniki pozostałych typów i wysokości - na zapytanie. 33

34 grzejniki płytowe Planora Zaawansowana technologia i nowoczesne wzornictwo: prowadząca bezpośrednio ciepło płaska płyta czołowa w połączeniu z ukrytymi podłączeniami (w standardzie od dołu z prawej strony) wraz z dopasowaną pokrywą górną oraz osłonami bocznymi tworzy bardzo praktyczny w montażu grzejnik (niewidoczne konsole i fabrycznie zamontowany zawór termostatyczny wraz odpowietrznikiem i korkiem spustowym), ale przede wszystkim niezwykle elegancką i przyciągającą wzrok całość. W komplecie z grzejnikiem 2 konsole wraz z kołkami i wkrętami Fabrycznie zamontowane (standardowo z prawej strony) zawór termostatyczny z nastawą wstępną i korek spustowy oraz z lewej strony odpowietrznik Uchwyty na tylnej ściance Króćce podłączeniowe: 6 x Ø ½ (15/21; montaż standardowy od dołu z prawej strony) Kolory : w standardzie RAL 9016 (inne kolory str. 200) Akcesoria: patrz str

35 Planora grzejniki płytowe objętość : w litrach na 1 metr typ ,10 1,70 2,00 2,70 21S 2,90 4,30 5,10 7, ,90 4,30 5,10 7, ,50 6,80 7,90 11,60 ciężar : w kilogramach na 1 metr typ ,80 19,60 23,60 35,70 21S 17,70 29,20 35,00 52, ,10 31,90 38,40 58, ,90 46,60 55,90 83, montaż 4 C 4 a zestaw do szybkiego montażu B B b 117/ C/2 B = wysokość C = typ 11 a : 88 mm b : 60 mm typ 21s a : 95 mm b : 65 mm typ 22 a : 130 mm b : 81 mm typ 33 a : 180 mm b : 81 mm podłączenia prawelewe Możliwości podłączenia ZE zintegrowanymi zaworami Możliwości podłączenia BEZ zintegrowanego zaworu prawelewe celująco + bardzo dobrze +- dobrze celująco + bardzo dobrze +- dobrze 35

36 grzejniki płytowe Planora typ 11 : PLAN11XXXYYYYZ PRZYKŁAD : PLAN L grzejnik typ wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura moc [W] [W/m] 90/70/20 C wykładnik n1,3015 1,2941 1,2905 1,2795 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C dopłata za podłączenie lewostronne Typy grzejników dostępne z magazynu. Grzejniki pozostałych typów i wysokości - na zapytanie. 36

37 Planora typ 21S grzejniki płytowe : PLAN21XXXYYYYZ PRZYKŁAD : PLAN L grzejnik typ wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura moc [W] [W/m] 90/70/20 C wykładnik n1,3088 1,3053 1,3035 1,2982 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C dopłata za podłączenie lewostronne Typy grzejników dostępne z magazynu. Grzejniki pozostałych typów i wysokości - na zapytanie. 37

38 grzejniki płytowe Planora typ 22 : PLAN22XXXYYYYZ PRZYKŁAD : PLAN L grzejnik typ wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura moc [W] [W/m] 90/70/20 C wykładnik n1,3018 1,3087 1,3121 1,3224 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C dopłata za podłączenie lewostronne Typy grzejników dostępne z magazynu. Grzejniki pozostałych typów i wysokości - na zapytanie. 38

39 Planora typ 33 grzejniki płytowe : PLAN33XXXYYYYZ PRZYKŁAD : PLAN L grzejnik typ wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura moc [W] [W/m] 90/70/20 C wykładnik n1,3306 1,3259 1,3235 1,3164 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C dopłata za podłączenie lewostronne Typy grzejników dostępne z magazynu. Grzejniki pozostałych typów i wysokości - na zapytanie. 39

40 grzejniki płytowe Compact Standard i estetyczna prostota: cztery króćce podłączeniowe wraz z dopasowaną kratką (pokrywą) górną oraz osłonami bocznymi tworzy elegancką, ale i uniwersalną w montażu całość podłączenie do wyboru z lewej lub prawej strony, niewidoczne po montażu konsole i załączony w komplecie odpowietrznik wraz z korkiem. W komplecie z grzejnikiem 2 konsole wraz z kołkami i wkrętami, korek i odpowietrznik Uchwyty na tylnej ściance Króćce podłączeniowe: 4 x Ø 1/2 (15/21) Kolory : w standardzie RAL 9016 (inne kolory str. 200) Akcesoria: patrz str
