1 PRZEDSIĘBIORSTWO ROBÓT ELEKTRYCZNYCH I BUDOWLANYCH tel. /fax. : (081) ,(081) tel. kom e mail: biuro@elektromeks.eu P.R.E.iB. ELEKTROMEKS Roman i Anna Kuta Sp.J Dęblin, ul. Partyzantów Biuro: Dęblin, ul. Niepodległości NIP: ZLECENIODAWCA : Gmina Kozienice Ul. Parkowa 5/1, Kozienice PROJEKT BUDOWLANO- WYKONAWCZY Rozbudowa oświetlenia ulicznego i parkowego w miejscowości Kozienice pomiędzy blokami 7 i 9 działki nr: 2103, i 2104/29 w m. Kozienice Zgodnie z art. 20 ust.4 Prawa Budowlanego (Dz.U.Nr 207, poz.2016 z 2003 r. wraz z późniejszymi zmianami ) oświadczam, że opracowany przeze mnie niniejszy PBW został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. BRANŻA : Elektryczna Stadium: P.B.W. FUNKCJA IMIĘ I NAZWISKO PODPIS PROJEKTANT inż. Janusz Mieczkowski upr. 235/Lb/76 SPRAWDZAJĄCY mgr inż. Tomasz Robert Kopeć nr upr. proj. LUB/0132/PWOE/10 PREZES Roman Kuta Dęblin, wrzesień 2014 r. egz....

2 ZAWARTOŚĆ OPRACOWANIA 1. CZĘŚĆ PRAWNA OPIS TECHNICZNY ZAKRES OPRACOWANIA PODSTAWA OPRACOWANIA CHARAKTERYSTYKA OGÓLNA OŚWIETLENIE POMIĘDZY BLOKAMI 7 I 9 PRZY UL. KONARSKIEGO M. KOZIENICE Przyłącze Oświetlenie ulicy Montaż oświetlenia ulicznego Ochrona przepięciowa Ochrona od porażeń OBLICZENIA TECHNICZNE NATĘŻENIE OŚWIETLENIA OBLICZENIA OBWODÓW OŚWIETLENIOWYCH REZYSTANCJA UZIEMIENIA SŁUPÓW ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH OŚW. ULICZNE Ul. Konarskiego pomiędzy blokami 7 i INFORMACJA BEZPIECZEŃSTWA I OCHRONY ZDROWIA CZĘŚĆ RYSUNKOWA E-01 PLAN SYTUACYJNY : OŚWIETLENIE POMIĘDZY BLOKAMI 7 I 9 PRZY UL. KONARSKIEGO W M. KOZIENICE E-01 SCHEMAT IDEOWY : OŚWIETLENIE POMIĘDZY BLOKAMI 7 I 9 PRZY UL. KONARSKIEGO W M. KOZIENICE UPRAWNIENIA... 12

3 1. CZĘŚĆ PRAWNA 1. Warunki techniczne przyłączenia ul. Konarskiego pomiędzy blokami 7 i 9 PGE Dystrybucja S.A. 2. Decyzja o lokalizacji celu publicznego z dnia Uproszczony wypis z rejestru gruntów z dnia Opinia ZUDP ul. Konarskiego pomiędzy blokami 7 i 9

4 2. OPIS TECHNICZNY 2.1 Zakres opracowania Tematem opracowania jest Projekt Budowlano-Wykonawczy (PBW) rozbudowy i oświetlenie ulicznego i parkowego w m. Kozienice ul. Konarskiego pomiędzy blokami 7 i 9. Zakres opracowania obejmuje : 1. Rozbudowę oświetlenia ulicznego i parkowego 2.2 Podstawa opracowania 1. Zlecenie inwestora 2. Dokumenty części prawnej 3. Normy i przepisy związane z projektem PN-EN Oświetlenie dróg publicznych PN -76/E Elektroenergetyczne i sygnalizacyjne linie kablowe N SEP-E-003 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. P-SEP-0001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa. PN-HD Instalacje elektryczne niskiego napięcia. Część 4-41: 2.3 Charakterystyka ogólna Oświetlenie pomiędzy blokami 7 i 9 przy ul. Konarskiego m. Kozienice Projektuje się cztery słupy oświetleniowe typu parkowego do oświetlenia ww. ciągu pieszojezdnego pomiędzy blokami nr 7 i 9. Zgodnie z Warunkami technicznymi przyłączenia słupy oświetleniowe zasilone będą z istniejącego słupa oświetleniowego przy ul. Paderewskiego oznaczonego numerem 24. Oświetlenie wybudowane na słupach Parkowych ocynkowanych 6- kątnych S-50 h= 5m, na typowym fundamencie F100/200. Projektowane zwiększenie mocy Ps=200W nie wpływa na zmianę mocy przyłączeniowej i umownej z dostawcą energii elektrycznej PGE Dystrybucja S.A. O/Skarżysko-Kamienna Rejon Energetycznych Kozienice. Dla oświetlenia zastosowano lampy LED-owe na lampach 50 W. Proponowana MILEDIA 3 ES- System. Uwaga należy zamówić lampy z daszkiem analogiczne jak w lampie sodowej OCP-70-PC tego producenta. Kabel zasilający istniejący słup oświetleniowy YAKY 4x16 mm2.

5 Dla oświetlenia projektowanego odcinka zastosowano analogicznie kabel YAKY 4x16 mm2. Zasilanie kablowe 1 fazowe z fazy L Przyłącze Miejsce przyłączenia: istniejący słup oświetlenia ulicznego linii niskiego napięcia KozieniceT-6 Moc przyłączeniowa nie ulega zmianie - 24 kw zgodnie z TPA pkt Oświetlenie ulicy Projektowane doświetlenie ciągu pieszo-jezdnego pomiędzy blokami 7 i 9 na ocynkowanych słupach parkowych 5m. Źródło światła: lampy LED 50W Zgodnie z PN EN przyjęto dla ulic : Sytuacja oświetlenia E2 ( klasa oświetlenia S7) - Piesi, Ruch motorowy, Pojazdy poruszające sie z małymi prędkościami, Rowerzyści Eśr nie określa się. 2.7 Montaż oświetlenia ulicznego Kabel układać na głębokości min 0,7 m. Kabel na warstwie piasku grubości 10 cm przykryty warstwą piasku tej samej grubości i zabezpieczony na trasie w ziemi folią koloru niebieskiego. Kable w słupach zabezpieczyć przed zamakaniem. Przy słupach zostawić zapasy eksploatacyjne po 0,5 m z każdej strony. Trasa kabla i miejsce ustawienia słupów powinny być wytyczone przez służbę geodezyjną, która po ułożeniu kabli winna zinwentaryzować i podać ścisłe domiary do stałych punktów w terenie. Głębokość min 1,0 m od najniższej rzędnej terenu na trasie przejścia. Wszystkie kable energetyczne przy skrzyżowaniach z projektowanym kablem oświetleniowym oraz zbliżeniach do projektowanych słupów zabezpieczyć rurami dwudzielnymi zgodnie z Normą N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Roboty ziemne prowadzone ręcznie ze szczególną ostrożnością bez użycia sprzętu mechanicznego. Skrzyżowania i zbliżenia z istniejącymi urządzeniami podziemnymi, przejścia pod terenem utwardzonym wykonywać w rurze ochronnej DVK 50.

6 2.3.6 Ochrona przepięciowa Nie dotyczy. Uzupełnienie instalacji istniejącej. 2.7 Ochrona od porażeń PN-HD Instalacje elektryczne niskiego napięcia. Część 4-41: Ochrona dla zapewnienia bezpieczeństwa; Ochrona przed porażeniem elektrycznym, oraz P-SEP-0001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa. Sieć pracuje w systemie TN. Wzdłuż kabli oświetlenie ulicy pomiędzy istniejącymi a projektowanymi słupami ułożyć płaskownik ocynkowany 25x4.Ochrona samoczynne wyłączenie w układzie TN. Przyjęto rezystancję uziemienia słupów 5 Ohm. Po wykonaniu robót wykonać niezbędne pomiary Projektant : inż. Janusz Mieczkowski

7 3.OBLICZENIA TECHNICZNE 3.1 Natężenie oświetlenia Sytuacja oświetlenia E2 ( klasa oświetlenia S7) - Piesi, Ruch motorowy, Pojazdy poruszające sie z małymi prędkościami, Rowerzyści Eśr nie określa się. 3.2 Obliczenia obwodów oświetleniowych Spadek napięcia: DU = 200*P*l / g*s*u2 = 200*1200* {310 *3/4} /35*25*230*230=1,2% Uzyskane wyniki spełniają wymagania normy. 3.3 Rezystancja uziemienia słupów Zgodnie z wytycznymi projektowania oraz badania ochrony przeciwporażeniowej w sieciach PGE Dystrybucja S.A. na obszarze koła o średnicy 300m powinny znajdować się uziemienia o wypadkowej rezystancji 5 Ohm. Przyjęto rezystancję uziemienia słupów Ruz < 5 Ohm

8 4. ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH OŚW. ULICZNE 4.1 Ul. Konarskiego pomiędzy blokami 7 i 9 1 Słup stal. ocynkowany H=5m Rzeszów szt. 4 sześciokątny prosty 2 Fundament F100/200 F100/200 Rzeszów szt. 4 3 Tabl. Słupowa z Tabl Polam Nakło Kpl. 4 wyłącznikiem C 4A MCN104E HAGER 4 Konserwacja istniejącej Kpl. 1 tabliczki słupowej 5 Oprawa LED 50W Miledia 3 ES-SYSTEM szt. 4 6 Rura DVK50 AROT m 38 7 Rura A110-PS AROT m 3 8 Bednarka FeZn25x4 m Taśma TO- ENN 20/12 m ( rów kablowy) m Piasek m Kabel YAKY 4x16 mm2 1 kv m 117

9 5. INFORMACJA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 5.1 Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Rozbudowa oświetlenia ulicznego i parkowego w m. Kozienice ul. Konarskiego- doświetlenie ciągu pieszo jezdnego pomiędzy blokami 7 i 9. Kolejność realizacji: Wytyczenie geodezyjne linii kablowych, lokalizacja słupów, Ułożenie kabla i n.n. wraz z inwentaryzacją geodezyjną powykonawczą, Ustawienie słupów oświetleniowych, Montaż opraw oświetleniowych na słupach oświetleniowych Podłączenie do słupa istniejącego Prace pomiarowo-rozruchowe, zgłoszenie do odbioru linii kablowych Zgodnie z Dz. U. Nr 151, poz Na podstawie art. 21a ust. 3 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2000 r. Nr 106, poz. 1126, Nr 109, poz i Nr 120, poz. 1268, z 2001 r. Nr 5, poz. 42, Nr 100, poz. 1085, Nr 110, poz. 1190, Nr 115, poz. 1229, Nr 129, poz i Nr 154, poz oraz z 2002 r. Nr 74, poz. 676) Na zakres pracw/g niniejszego PBW nie jest wymagany PLAN BIOZ. 5.2 Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Czynna ulice miejskie. Istniejące urządzenia podziemne: 5.3 Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych W trakcie wykonywania wykopów należy zwrócić szczególną ostrożność na istniejące uzbrojenie podziemne. Miejsca skrzyżowań z istniejącymi urządzeniami podziemnymi należy rozkopywać ręcznie. Wykopy na całej długości oznakować taśmą ostrzegawczą. W trakcie wykonywania robót istnieje zagrożenie: stłuczeniem;

10 skaleczeniem; porażeniem prądem elektrycznym; poparzeniem; upadkiem; wypadkiem komunikacyjnym; Czynności przewidywane w trakcie budowy należy sklasyfikować względem ryzyka i zastosować przewidziane odpowiednimi przepisami zabezpieczenia. 5.4 Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Przed przystąpieniem do robót należy zapoznać pracowników z zakresem stanowiskowym prac, wskazać miejsca występowania zagrożeń oraz dokonać szkolenia w zakresie BHP na stanowisku pracy i potwierdzić na piśmie przeprowadzenie szkolenia. Pracownicy zatrudnieni przy montażu powinni: posiadać aktualne badania lekarskie; posiadać odpowiednie zaświadczenia kwalifikacyjne kategorii E, P, D (w zależności od rodzaju wykonywanych prac); posiadać potwierdzenie szkolenia okresowego BHP. 5.5 Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom Pracownicy pracujący przy budowie urządzeń energetycznych powinni posiadać odpowiednie kwalifikacje. Kierownik budowy ma obowiązek przedstawić zagrożenia wynikające w czasie prowadzenia prac budowlanych oraz przygotować i przeprowadzić instruktaż na temat przestrzegania przepisów BHP i udzielania pierwszej pomocy. A. Prace przy podłączeniu do istniejących słupów prowadzić przy wyłączonym napięciu. Prace rozruchowe i próby techniczne urządzeń i instalacji powinny być prowadzone z wymaganiami polskich norm, obowiązujących przepisów, instrukcji eksploatacji oraz wytycznych Inwestora. Projektant:

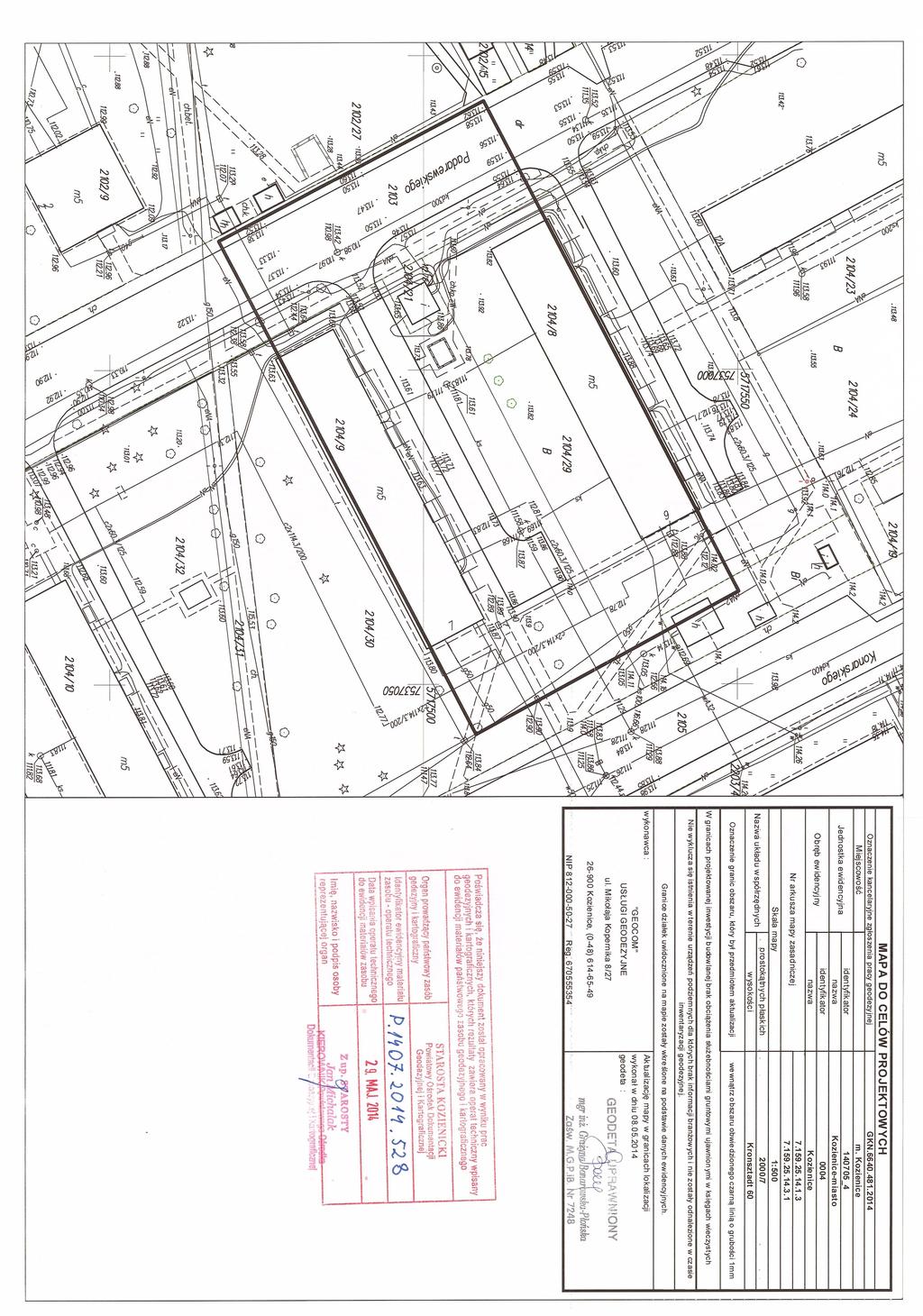

11 DVK50,5m 4 N en PLAN SYTUACYJNY DVK50,5m 3 N en DVK50,11m słup ośw. istniejący nr 24 enn DVK50,7m 2 1 LEGENDA oprawa LED 50W słup Parkowy metal/ocynk. h-5m enn YKY3x6, 1 kv + FeZn25x4 P.R.E. i B. "ELEKTROMEKS" sp. j Dęblin, ul.partyzant ów 26-30, tel/fax (81) , 501, 502 PROJEKT BUDOWLANO WYKONAWCZY: oświetlenie drogowe m. Kozienice ul. Konarskiego bl. 7 i 9 Lipiec 2013 Skala 1:500 Branża: ELEKTRYCZNA INSTALACJE ELEKTRYCZNE projektował: E-01

12 LEGENDA oprawa LED 50W słup Parkowy metal/ocynk. h-5m enn YAKY4x16, 1 kv + FeZn25x4 DVK50,5m 33/37m MCN104E 4A typ C DVK50,5m enn MCN104E 4A typ C 4 19/23m 3 faza "L1" konserwacja istn. tabliczki słupowej słup ośw. istniejący nr 24 DVK50,11m enn 30/34m DVK50,7m 19/23m MCN104E 4A typ C 2 enn Lc-101/117m MCN104E 4A typ C 1 PLAN SYTUACYJNY P.R.E. i B. "ELEKTROMEKS" sp. j Dęblin, ul.partyzant ów 26-30, tel/fax (81) , 501, 502 PROJEKT BUDOWLANO WYKONAWCZY: oświetlenie drogowe m. Kozienice ul. Konarskiego bl.7 i 9 Branża: ELEKTRYCZNA Lipiec 2013 Skala 1:500 INSTALACJE ELEKTRYCZNE projektował: E-02
