1 System rur przeciskowych GRP AMIJACK Doskonałe rozwiązanie dla technologii bezwykopowych

2 Spis treści 1 Amiantit Rury przeciskowe AMIJACK Zastosowania Produkcja rur AMIJACK Konstrukcja AMIJACK Jakość Zalety i korzyści Metody przeciskowe Metoda mikrotunelowania Metoda przecisku hydraulicznego z wierceniem pilotowym Asortyment produktów Rury Łączniki Rury przeciskowe do stacji pośredniej Rury przeciskowe z dyszami do iniekcji lubrykatu Rury przeciskowe GRP AMIJACK z łącznikiem typu SE Rury przeciskowe GRP AMIJACK z łącznikiem typu GR Rury przeciskowe GRP AMIJACK z łącznikiem typu SR i FJ Transport i magazynowanie Wsparcie techniczne...14 Załącznik A - Arkusz danych do obliczeń statyczno-wytrzymałościowych rur GRP AMIJACK wg ATV A

3 1 Amiantit Grupa firm 2 Rury przeciskowe AMIJACK Grupa Amiantit to międzynarodowe przedsiębiorstwo zorientowane na rozwój i sukces. Jego misją jest dostarczanie rozwiązań i technologii rurowych przeznaczonych do instalacji wodnych, kanalizacyjnych, gazowych, olejowych i zastosowań przemysłowych, a także świadczenie usług zarządzania gospodarką wodną i zapewnianie materiałów budowlanych najwyższej jakości dla klientów na całym świecie. Grupa Amiantit dąży do bycia globalnym liderem w branży. Amiantit Europe znajduje się w Niemczech, w pobliżu Drezna. Jego kadra kierownicza w pełni koordynuje całość produkcji i sprzedaży na terytorium Europy. Wielokulturowy zespół współpracowników o wspólnej wizji zapewnia maksymalne wsparcie i obsługę klientów poprzez sieć podmiotów zaangażowanych w produkcję i sprzedaż na terenie całej Europy. Bazując na swoim doświadczeniu, Amiantit oferuje zoptymalizowane systemy rurowe dla wielu różnorodnych zastosowań. W zależności od indywidualnych potrzeb klientów, trzy europejskie zakłady produkcyjne wytwarzają systemy rurowe GRP (rury z żywic poliestrowych wzmocnionych włóknem szklanym) oznaczone jako: FLOWTITE, AMIREN, AMIJACK. AMIJACK są to rury typu GRP produkowane metodą odlewania odśrodkowego w szybkoobrotowych matrycach. Do ich produkcji stosowana jest żywica poliestrowa, włókno szklane oraz piasek kwarcowy. Rury te przeznaczone są do budowy i renowacji kanałów podziemnych przy zastosowaniu metod bezwykopowych. Rury te charakteryzują się wysoką sztywnością obwodową SN oraz konstrukcją łączników, których średnica zewnętrzna jest zbliżona do średnicy zewnętrznej rur. Asortyment produktów AMIJACK obejmuje następujące wyroby: rury przeciskowe standardowe, rury przeciskowe z dyszami iniekcyjnymi, rury przeciskowe do stacji pośredniej, rury do renowacji metodą relining, kształtki (łuki, trójniki, rozgałęzienia, redukcje, króćce do wmurowania, studzienki) na bazie rur AMIJACK, kształtki specjalne na zamówienie. Głównym zastosowaniem rur GRP odlewanych odśrodkowo jest technologia przecisków. Konstrukcja rur AMIJACK posiada wiele zalet, które są istotne w technologiach przeciskowych. Dzięki temu rury te stanowią doskonałe rozwiązanie dla tego rodzaju instalacji, zapewniając klientom wiele korzyści w atrakcyjniej cenie. 2.1 Zastosowania Rury przeciskowe AMIJACK stosowane są do budowy rurociągów służących do przesyłania i magazynowania wody, ścieków deszczowych, sanitarnych i przemysłowych. Do instalacji rur przeciskowych AMIJACK dopuszcza się następujące techniki bezwykopowe: mikrotunelowanie z mechanicznym lub płuczkowym systemem transportu urobku, przecisk hydrauliczny sterowany z kontrolą pilota lub świdra, Burstlining, Pipe Eating. Rury przeciskowe AMIJACK mogą być instalowane w odcinkach prostych lub krzywoliniowych (po łuku) w płaszczyźnie pionowej lub poziomej. Dostępne są metody budowy odpowiednie zarówno dla gruntów spoistych i nasypowych w warunkach suchych oraz w warstwach wodonośnych. Powszechne techniki urabiania górotworu dostosowane są do gruntów skalistych, kamienistych i mieszanych. 3

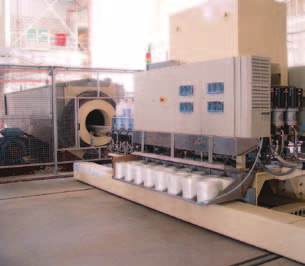

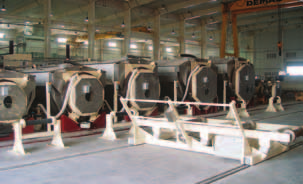

4 3 Produkcja rur AMIJACK Przeciski rurowe stosowane są przede wszystkim do: budowy nowych rurociągów kanalizacyjnych, wymiany starych rurociągów kanalizacyjnych, budowy kanałów jako rury osłonowe dla gazociągów, ciepłociągów itp., budowy przepustów drogowych i technologicznych w inżynierii komunikacyjnej, budowy kanałów na kable energetyczne i telekomunikacyjne jako rury osłonowe na obszarach miejskich i w strefach ochrony wód gruntowych, renowacji rurociągów metoda relining. Proces produkcji rur AMIJACK polega na odlaniu surowców wprowadzonych do wirującej matrycy w określonych ilościach i kolejności, tworząc warstwową strukturę kompozytową zwartej konstrukcji. Do aplikacji surowców służy specjalny podajnik, który precyzyjnie wprowadza poszczególne surowce zgodnie z ustaloną recepturą konstrukcji produkowanej rury. Do produkcji rur stosowane są następujące surowce: żywica poliestrowa, cięte włókno szklane E lub E-CR, dodatki piasku kwarcowego. Po wprowadzeniu wszystkich składników prędkość obrotowa formy zostaje zwiększona doprowadzając do kompresji struktury rury pod ciśnieniem do 70 bar, uzyskując bardzo gładką powierzchnię wewnętrzną i zewnętrzną. Wiązanie składników następuje w wyniku podgrzania formy, powoduje to utwardzenie materiału nadając mu wymagane parametry mechaniczne. Po utwardzeniu gotowa rura wyjmowana jest z formy i transportowana do dalszej obróbki tj. cięcie, frezowanie i nakładanie łączników. 4

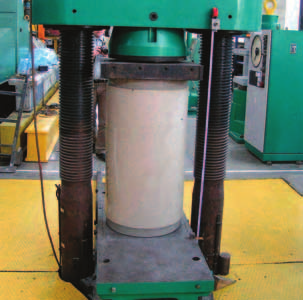

5 4 Konstrukcja AMIJACK 5 Jakość Rury przeciskowe AMIJACK Warstwa zewnętrzna Warstwa zabezpieczająca Zewn. warstwa strukturalna Rdzeń Wewn. warstwa strukturalna Rury AMIJACK spełniają wszystkie kryteria zawarte w normie PN-ISO gwarantując tym samym doskonałą jakość i dokładność wykonania. Zakładowy system kontroli jakości Amiantit Poland narzuca określone procedury w każdym etapie produkcji rur począwszy od kontroli przyjęcia surowców, poprzez produkcję rur i kończąc na badaniach gotowego produktu. Bieżąca kontrola jakości gotowego produktu obejmuje między innymi: Warstwa zabezpieczająca Warstwa zaporowa Powierzchnia wewnętrzna Proces produkcji rur metodą odlewania odśrodkowego pozwala na uzyskanie bardzo zwartej struktury kompozytowej niezbędnej i bardzo ważnej dla aplikacji przeciskowych. Unikalna budowa ścianki zapewnia prawidłowe i bezpieczne stosowanie rur w momencie ich instalacji oraz w późniejszym okresie eksploatacji. Technologia odlewania odśrodkowego umożliwia produkcję rur o szerokim zakresie grubości ścianek. Pozwala to na optymalny dobór rur pod względem wymaganej sztywności obwodowej oraz dopuszczalnej siły przeciskowej niezbędnej do przepchania danego odcinka rurociągu. Oględziny i kontrola wymiarowa Określenie początkowej sztywności pierścieniowej Określenie początkowej odporności na uszkodzenia podczas deformacji Oznaczanie odporności na zginanie wzdłużne Ustalenie wstępnego modułu sprężystości przy ściskaniu 5.1 Zalety i korzyści Główne korzyści metody przeciskowej w porównaniu z metodami wykopowymi to: ograniczone do minimum zakłócenia w środowisku, szczególnie w obszarach miejskich, znaczna redukcja kosztów społecznych, trwały, szczelny system po zakończeniu przecisku, w wielu przypadkach niższe koszty wykonania instalacji w porównaniu z technologią wykopową, struktura rury i konstrukcja łącznika może być dobrana indywidualnie w zależności od wymagań konkretnego projektu. System rur przeciskowych GRP AMIJACK w porównaniu do innych materiałów gwarantuje: Właściwości rur AMIJACK Parametr Wielkość Wysoką wytrzymałość na ściskanie w kierunku osiowym (min. 90 N/mm 2 ) Wysokie wartości sił przeciskowych przy małej grubości ścianki Ciężar objętościowy materiału 20 kn/m 3 Wytrzymałość na ściskanie wzdłużne 90 MPa Wsp. bezpieczeństwa dla siły przeciskowej 3,5 Współczynnik szorstkości powierzchni wewnętrznej rur Moduł sprężystości w kierunku obwodowym przy zginaniu Ciśnienie 0,01 mm MPa Grawitacyjne; na życzenie rury wysokociśnieniowe Mała wymagana grubość ścianki Gładką i równą powierzchnię zewnętrzną Najmniejsza wymagana wartość spodziewanej siły przeciskowej w porównaniu do innych materiałów Niska adhezja wody (małe opory tarcia w czasie przecisku) 5

6 Niewielki wzrost oporów tarcia, szczególnie po przerwach technologicznych maksymalna długośc przecisku - max. długość pojedynczego odcinka; długość zależy od warunków gruntowych i parametrów przecisku Elastyczność materiału Równomierny rozkład skupionych naprężeń ściskających (szczególnie w przypadku instalacji po łuku) Niskie ryzyko pęknięć Łatwą obróbkę mechaniczną rur Możliwość wykonania przyłączy lub króćców po wykonaniu przecisku Możliwość budowy studni na wykonanym rurociągu Niski ciężar właściwy materiału GRP Mniejsze nakłady pracy przy transporcie i przenoszeniu Wysokie bezpieczeństwo Doskonałe parametry hydrauliczne rur AMIJACK pozwalają stosować rury o mniejszej średnicy zewnętrznej w porównaniu z rurami wykonanymi z innych materiałów. Daje to w rezultacie: Schemat porównania średnic zewnętrznych rur tradycyjnych i CCGRP Grubość ścianki rury betonowej mniejsze maszyny przeciskowe, mniejszą objętość wydobywanego urobku, mniejsze siły przeciskowe, maksymalną długość przeciskania - max. długość indywidualnego segmentu do 300 mm, w zależności od warunków glebowych i parametrów przeciskania, mniejsze elektryczne/hydrauliczne urządzenia zasilające, mniejsze komory startowe i odbiorcze (kubatura bloku oporowego), mniejsze zużycie energii, krótszy czas budowy, maksymalną redukcję kosztów, optymalny stosunek kosztu materiału do ilości przepływu. Grubość ścianki rury GRP Beton Średnica zewnętrzna rury betonowej Średnica zewnętrzna rury GRP GRP Rys. 5-1 Porównanie zużycia urobku w czasie przecisku dla rur betonowych i rur GRP 6

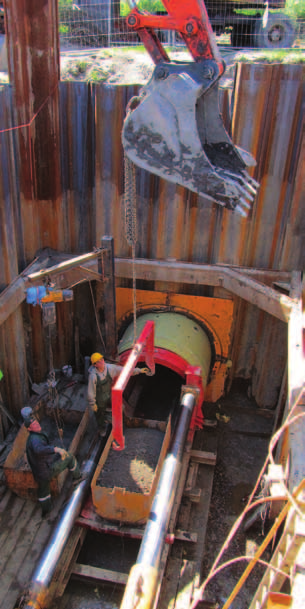

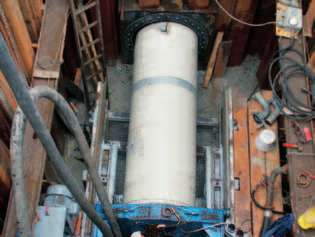

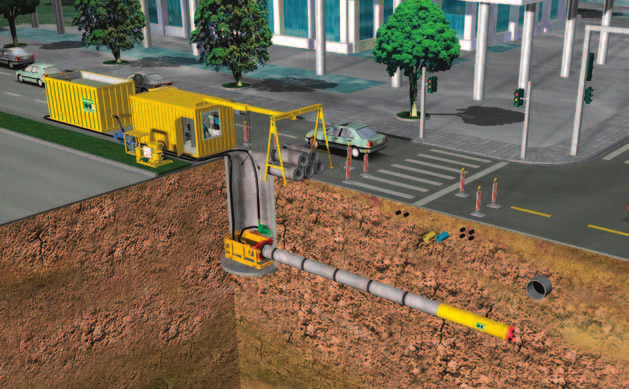

7 6 Metody przeciskowe 6.1 Metoda mikrotunelowania Bezwykopowa budowa rurociągu metodą mikrotunelowania polega na drążeniu tunelu za pomocą głowicy wiertniczej z jednoczesną instalacją rur przewodowych. Wybudowanie rurociągu w tej technologii odbywa się od komory startowej do komory odbiorczej. Po wykonaniu komory startowej na jej dno opuszcza się zdalnie sterowaną głowicę przeciskową, która zostaje wciśnięta w otaczający grunt. Uszczelnienie pierścieniowe zamontowane na ścianie komory zapobiega przedostawaniu się wody gruntowej i gruntu do jej wnętrza. Siły przecisku są generowane przez hydrauliczną stację przeciskową poprzez potężne siłowniki i pierścień dociskowy, które wciskają maszynę wiercącą w głąb gruntu zgodnie z kierunkiem i nachyleniem docelowego rurociągu. W kolejnym etapie głowica wiertnicza wpychana jest za pośrednictwem rur przeciskowych, które przenoszą siły parcia z maszyny przeciskowej na głowicę wiercącą i które stanowią finalną obudowę rurociągu (tunelu). Rury są opuszczane na dno komory startowej i instalowane kolejno za maszyną przeciskową. Grunt jest przez cały czas urabiany przez narzędzia skrawające zamocowane na wirującej tarczy i transportowany hydraulicznie przewodami technologicznymi na powierzchnię terenu do zbiornika sedymentacyjnego. Tam woda oddzielana jest od gruntu i pompowana z powrotem rurami zasilającymi do komory mieszania w głowicy wiertniczej. Hydrauliczny system transportu urobku pracujący w systemie zamkniętego obiegu umożliwia szybki postęp robót budowy rurociągu. Inne metody urabiania i transportu gruntu to zastosowanie małogabarytowych koparek na czole głowicy, przenośników ślimakowych lub kolejek wahadłowych poruszających się po odpowiednich torach. Żyroskopowy lub laserowy system naprowadzający gwarantuje precyzyjne dotarcie głowicy wiertniczej do komory odbiorczej (docelowej). Maszyna wiertnicza sterowana jest przez operatora, który znajduje się w kontenerze sterowniczym na powierzchni terenu w pobliżu komory startowej. Liczne czujniki i urządzenia przesyłają operatorowi dane potrzebne do sterowania głowicą wiertniczą zgodnie z planowaną osią rurociągu. W trakcie wiercenia i instalacji rur rejestrowana jest siła przecisku, której wartość nie może przekroczyć maksymalnej dopuszczalnej siły przeciskowej dla rur. Aby nie doszło do przekroczenia sił przeciskowych w trakcie instalacji rur na długich odcinkach, montowane są pośrednie stacje przeciskowe, które pchają zmontowany odcinek rurociągu o określonej długości. Są one instalowane i przepychane w sposób podobny do rur przeciskowych. W celu zminimalizowania kosztów instalacji stacje te są lokalizowane, o ile to możliwe w miejscach, gdzie po wykonaniu rurociągu planowane są studnie włazowe. Herrenknecht AG 7

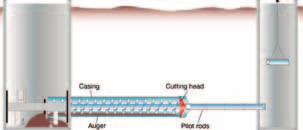

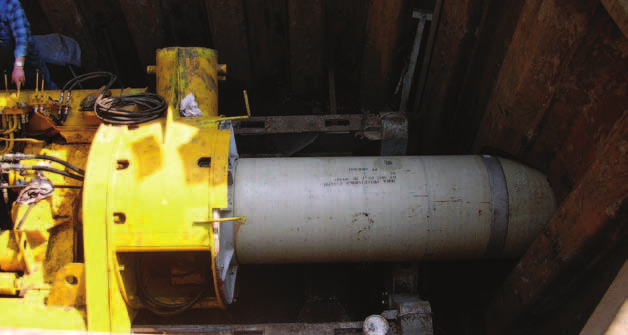

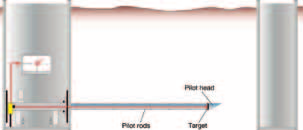

8 6.2 Metoda przecisku hydraulicznego z wierceniem pilotowym Technologia przecisku z wierceniem pilotowym polega na budowie rurociągu w kilku etapach pomiędzy komorą startowa i odbiorczą. W komorze startowej umieszcza się hydrauliczną maszynę przeciskową o określonej nośności i przystosowaną do danego zakresu średnic instalowanych rur. Etap I wykonanie przewiertu pilotowego Herrenknecht AG Herrenknecht AG Etap II Rozwiercenie otworu i montaż rur stalowych Herrenknecht AG Etap III Demontaż rur stalowych i montaż rur docelowych CCGRP AMIJACK Pierwszym etapem jest wykonanie przewiertu pilotowego za pomocą żerdzi, która jest wciskana w grunt zagęszczając go wokół powstającego otworu. Przewiert wykonywany jest z komory startowej do komory odbiorczej z dużą dokładnością dzięki zastosowaniu systemu teleoptycznego wewnątrz głowicy oraz systemu jej lokalizacji. Drugi etap to rozwiercanie otworu przy pomocy poszerzacza lub głowicy wielonożowej montowanych do ostatniej żerdzi pilotowej. Poszerzacz wciskany jest w grunt za pomocą rur stalowych wielokrotnego użytku, które instalowane są za nim z jednoczesnym wypychaniem żerdzi pilotowych w wykopie końcowym. Grunt dostający się przez czołowe otwory poszerzacza do wnętrza rury stalowej, transportowany jest do wykopu startowego przy pomocy przenośnika ślimakowego poruszającego się w jej wnętrzu. Po osiągnięciu komory odbiorczej przez rury stalowe następuje demontaż przenośnika ślimakowego. Trzeci etap polega na wypychaniu zmontowanych rur stalowych wciskając w ich miejsce przeciskowe rury technologiczne AMIJACK. Budowa rurociągu jest ukończona w chwili kiedy przeciskowe rury technologiczne osiągną komorę końcową. 8

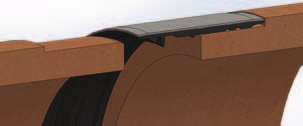

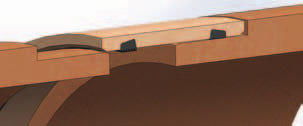

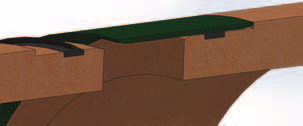

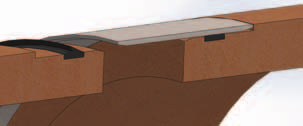

9 7 Asortyment produktów 7.1 Rury Asortyment rur do zastosowań bezwykopowych jest klasyfikowany wg następujących parametrów: Średnica zewnętrzna (mm) Łącznik typu GR tuleja z GRP wykonana z żywicy poliestrowej wzmocnionej włóknem szklanym. Wewnętrzna powierzchnia tulei dolega szczelnie do uszczelki klinowej z EPDM, SBR lub NBR osadzonej w specjalnym gnieździe wyżłobionym na bosym końcu rury. Łącznik typu GR stosowany jest przede wszystkim dla rur o większych średnicach (DA 1000) Sztywność obwodowa SN (N/m 2 ) Długość jednostkowa Rury przeciskowe GRP AMIJACK oferowane są w długościach 1, 2, 3 i 6m. Inne długości możliwe są na zamówienie. 7.2 Łączniki Rury przeciskowe GRP AMIJACK łączone są ze sobą za pomocą łączników. Standardowo każda rura przeciskowa wyposażona jest w łącznik nasunięty na jednym z bosych końców. Łączniki do rur przeciskowych posiadają średnicę zewnętrzną równą średnicy zewnętrznej rur przeciskowych tak, aby powstałe połączenia nie zakłócały procesu instalacji. Takie rozwiązanie łączników pozwala na stosowanie rur AMIJACK w metodach bezwykopowych. Łączniki dostępne są w kilku odmianach w zależności od przeznaczenia, średnicy rury i klasy ciśnienia. Uszczelki łączników wykonane z materiałów elastomerowych spełniają normę EN oraz ASTM F-477. Łącznik typu GR Łącznik typu SR tuleja ze stali nierdzewnej lub o podwyższonej odporności na korozję. Podobnie jak w łącznikach GR, wewnętrzna powierzchnia tulei dolega szczelnie do uszczelki klinowej z EPDM, SBR lub NBR osadzonej w specjalnym gnieździe wyżłobionym na bosym końcu rury. Łącznik typu SR stosowany jest przede wszystkim dla rur o większych średnicach (DA 1000) oraz kiedy wymagana jest większa dopuszczalna siła przeciskowa. Łącznik typu SR Łącznik typu SE tuleja ze stali nierdzewnej zintegrowana z uszczelką elastomerową na całej szerokości. Dostępnych jest kilka typów stali nierdzewnej dostosowanej do warunków eksploatacyjnych. Uszczelnienie wykonywane jest z EPDM, jednakże na specjalne życzenie dostępne są również uszczelki z SBR lub NBR. Łącznik typu FJ jest to łącznik, którego konstrukcja przystosowana jest do zastosowań ciśnieniowych. Łącznik wyposażony jest w uszczelki o profilu REKA stosowane do łączenia standardowych rur ciśnieniowych GRP instalowanych w wykopie otwartym. Rozwiązanie to proponowane jest do przecisków ciśnieniowych nie przekraczających 6 bar. Możliwość zastosowania łącznika FJ należy każdorazowo konsultować z producentem. Łącznik typu SE Łącznik typu FJ 9

10 7.3 Rury przeciskowe do stacji pośredniej W przypadku kiedy długość przecisku jest zbyt długa i dopuszczalna siła przeciskowa rur jest zbyt mała, stosowana jest tzw. stacja pośredniego pchania, montowana razem ze specjalnymi rurami przeciskowymi (rura przedstacyjna i zastacyjna). Są to specjalne rury przeciskowe pozwalające na ruch posuwisto-zwrotny stacji, który wywoływany jest wysunięciem siłowników hydraulicznych rozłożonych obwodowo pomiędzy dwoma pierścieniami dociskowymi. Schemat stacji pośredniej obrazuje Rys Cylinder stalowy Siowniki hydrauliczne Rura przedstacyjna Stalowy pierścień wspierający Rys. xxx Rys Pośrednia stacja przeciskowa 7.4 Rury przeciskowe z dyszami do iniekcji lubrykatu Aby zmniejszyć tarcie otaczającego gruntu o zewnętrzną powierzchnię rur w czasie przecisku, stosuje się rury przeciskowe wyposażone w dysze iniekcyjne. Dysze wykonane są ze stali i kompatybilne z instalacją dozującą lubrykat (najczęściej bentonit). Standardowo dysza składa się tulei, zaworu zwrotnego oraz korka zaślepiającego. Średnica dysz może wynosić ¾ lub 1. Rura zastacyjna Dysza do smarowania uszczelek Pierścień redukujący naprężenie Zwykle są to trzy lub cztery otwory co 90 lub 120 w środku długości rury. Ze względu na czynności montażowe i demontażowe, dysze do smarowania stosowane są w rurach o średnicach przełazowych

11 7.5 Rury przeciskowe GRP AMIJACK z łącznikiem typu SE e d OD Dopuszczalna siła przeciskania F perm [kn] dla SN [N/m 2 ] wg. ISO przy zamkniętym styku połączenia. Współczynnik bezpieczeństwa 3,5 SN SN SN SN SN SN SN SN SN SN SN SN e F perm e F perm e F perm e F perm e F perm e F perm e F perm e F perm e F perm e F perm e F perm e F perm [mm] [mm] [kn] [mm] [kn] [mm] [kn] [mm] [kn] [mm] [kn] [mm] [kn] [mm] [kn] [mm] [kn] [mm] [kn] [mm] [kn] [mm] [kn] [mm] [kn] 427* d OD 550* * * * * * Tablica Maksymalne dopuszczalne siły przecisku F perm [kn] w zależności od sztywności rury SN [N/m 2 ] (*) średnice na zapytanie 11

12 7.6 Rury przeciskowe GRP AMIJACK z łącznikiem typu GR dod e Dopuszczalna siła przeciskania F perm [kn] dla SN [N/m 2 ] wg. ISO przy zamkniętym styku połączenia. Współczynnik bezpieczeństwa 3,5 d OD SN SN SN SN SN SN SN SN SN SN SN SN e F perm e F perm e F perm e F perm e F perm e F perm e F perm e F perm e F perm e F perm e F perm e F perm [mm] [mm] [kn] [mm] [kn] [mm] [kn] [mm] [kn] [mm] [kn] [mm] [kn] [mm] [kn] [mm] [kn] [mm] [kn] [mm] [kn] [mm] [kn] [mm] [kn] 427* * * * * * * * * * * * * Tablica Maksymalne dopuszczalne siły przecisku F perm [kn] w zależności od sztywności rury SN [N/m 2 ] (*) średnice na zapytanie 12

13 7.7 Rury przeciskowe GRP AMIJACK z łącznikiem typu SR i FJ 3. Łącznik pierścieniowy stalowy - typ SR Pierścień stalowy d od e 4. Łącznik przeciskowy FLOWTITE (zastosowania niskociśnieniowe) - typ FJ e d OD [mm] Dopuszczalna siła przeciskania F perm [kn] dla SN [N/m 2 ] wg. ISO przy zamkniętym styku połączenia. Współczynnik bezpieczeństwa 3,5 Łącznik pierścieniowy stalowy SR Łącznik przeciskowy FLOWTITE FJ e [mm] F perm,p [kn] e [mm] F perm,p [kn] 427* * * * * * * * * * * * d od Tablica Maksymalne dopuszczalne siły przecisku F perm [kn] w zależności od sztywności rury SN [N/m 2 ] (*) średnice na zapytanie 13

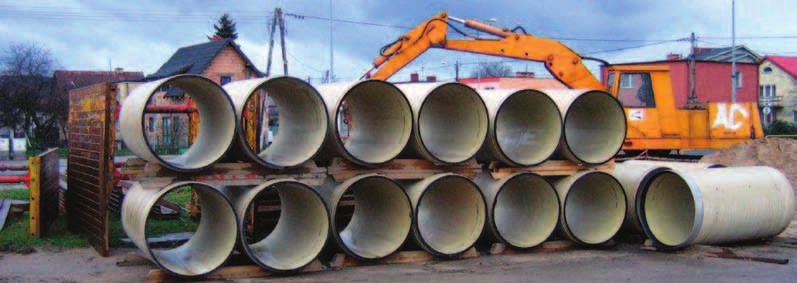

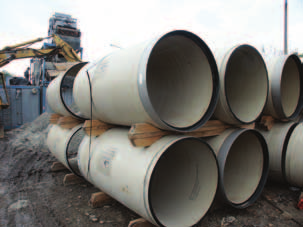

14 8 Transport i magazynowanie 9 Wsparcie techniczne Rury GRP AMIJACK dostarczane są do wielu krajów na całym świecie. Nasi specjaliści ds. logistyki ściśle współpracują z najlepszymi firmami transportowymi w celu wypracowania najlepszej formy transportu rur bezpośrednio na budowę. Rury dostarczane są zazwyczaj pojedynczo lub w pakietach samochodami ciężarowymi. Istnieje również możliwość transportu rur drogą wodną oraz kolejową. Gotowe rury posiadają fabrycznie zamontowany łącznik, uszczelki, przekładki drewniane (jeśli jest to konieczne), środek antyadhezyjny w określonych ilościach, oraz inne detale uzgodnione z klientem na etapie ofertowania. Magazynowanie rur powinno odbywać się w pozycji i warunkach takich, w jakich przyjechały na plac budowy. Rury należy przenosić za pomocą pasów lub cięgien z tworzywa sztucznego opasując rurę od zewnątrz. Inżynierowie ze strony producenta oraz dostawcy rur oferują szeroki zakres usług związanych z: doradztwem technicznym na etapie planowania inwestycji, obliczeniami statyczno-wytrzymałościowymi, obliczeniami hydraulicznymi, doborem właściwych parametrów rur oraz stosowanych surowców, wykonywaniem rysunków oraz schematów rur, studni i kształtek, doradztwem technicznym dla firm wykonawczych na etapie instalacji, rozwiązaniami do zastosowań specjalnych. 14

15 Załącznik A Arkusz danych do obliczeń statyczno-wytrzymałościowych rur GRP AMIJACK wg ATV A161 Nazwa projektu: Odcinek nr: Biuro projektowe: Osoba kontaktowa: DANE RURY PRZECISKOWEJ: Średnica nominalna DN [mm]: OBCIĄŻENIA: Nr tel.: Grubość ścianki e [mm]: Długość jednostkowa rury: 2 m 3 m inna...[m] Przykrycie gruntem ponad sklepienia rury [m]: h max = [m] h min = [m] Poziom wody gruntowej ponad dno rury [m]: Obciążenia komunikacyjne wg ATV A161 Obciążenia samochodowe: Obciążenia kolejowe UIC-71: Obciążenia lotnicze: Inne obciążenia: WARUNKI PRZECISKU: Opór na głowicy wiertniczej Smarowanie w czasie przecisku Długość odcinka [m] tak hw max = LKW 12 SLW 30 SLW 60 trasa jednotorowa trasa wielotorowa BFZ 90; BFZ 180; BFZ 350; BFZ 550; BFZ 750 [kn] nie Średnica zewnętrzna głowicy wiertniczej Ciśnienie zewnętrzne lubrykatu DANE DOTYCZACE PRZECISKANEGO ODCINKA: Odcinek prostoliniowy: Odcinek krzywoliniowy: L = [m] Długość łuku [m] hw min = (np. ciśnienie wewnętrzne, hałdy, nasypy, nienormatywne pojazdy itp.) Długość promienia [m] WARUNKI GRUNTOWE (grunt rodzimy na głębokości przecisku): Rodzaj gruntu wg ATV A127: G1 G2 G3 G4 (grunty niespoiste) (grunty niespoiste gliniaste) (grunty spoiste piaszczyste) (grunty spoiste) [m] L = R = [m] [mm] [bar] [m] [m] Zagęszczenie wg Proctora: D Pr = [%] Wskaźnik plastyczności: IL= [-] ZAŁĄCZNIKI: Plan sytuacyjny Profil podłużny Przekrój poprzeczny Dokumentacja geologiczna UWAGI: Data: Podpis: 15
