3 Spis treści: 1. Studnie kanalizacyjne rodzaje zakończeń Podstawa studzienki kanalizacyjnej Elementy nadbudowy Wpusty uliczne Elementy dla drogownictwa Korytka drogowe Krawężniki drogowe Formularz zamówienia... 11

4 1. Studnie kanalizacyjne Studnie kanalizacyjne wg PN EN 1917:2002 rodzaje zakończeń Studzienki kanalizacyjne stanowią podstawowe uzbrojenie sieci kanalizacyjnej deszczowej oraz sanitarnej. Umiejscawia się je w celu zmiany kierunku przepływu kanału, w miejscach zmiany średnicy oraz na prostych odcinkach kanału o większych długościach. Montowane są również w miejscach połączenia lub w rozgałęzieniach kanałów, tworząc w ten sposób węzły kanalizacyjne. Dzięki temu rozróżnia się studnie: rewizyjne, przelotowe, połączeniowe, rozgałęzieniowe czy mieszane. Studzienki kanalizacyjne składają się z podstawowych elementów tj.: podstawy studzienki, elementów nadbudowy, którymi mogą być kręgi lub bezpośrednio płyta pokrywowa lub zwężka. Elementy łączone są między sobą za pomocą uszczelki elastomerowej. Zwieńczenie studni stanowi właz kanałowy. W celu dokładnego dopasowania się do żądanej wysokości studni mają zastosowanie pierścienie wyrównawcze, które umiejscawia się bezpośrednio pod właz. W przypadku studni o średnicy D 1 istnieje możliwość zastosowania płyty redukcyjnej w celu zmniejszenia średnicy komina studni. Ten zabieg stosuje się najczęściej ze względów ekonomicznych, gdy wysokość całkowita studni jest znaczna, lub ze względów technologicznych. B C D - ze zwężką B- z płytą pokrywową C- z płytą redukcyjną i zwężką D- z płytą redukcyjną i pokrywową 4

5 1.1 PODSTW STUDZIENKI KNIZCYJNEJ WYKONN MONOITYCZNIE Podstawa studzienki kanalizacyjnej - wykonana monolitycznie Oznacza to, że podstawa studzienki kanalizacyjnej odlewana jest łącznie z kinetą oraz przyłączami rur. Dzięki temu kineta oraz podstawa studzienki stanowią monolit, wykonany jednocześnie z betonu tej samej, wysokiej klasy. Gwarantuje to uzyskanie niskiego stopnia nasiąkliwości, mniejszego niż 4 % dla całego elementu. Wynik taki nie jest osiągalny w przypadku wykonywania kinet tradycyjną metodą dwuetapową. Produkowane przez nas podstawy studzienek S kanalizacyjnych umożliwiają łączenie z dowolnym systemem rur kanalizacyjnych, zarówno wykonanych z tworzyw D sztucznych przez kamionkę po rury betonowe. Możliwe jest też DN max łączenie w jednej studni różnych rodzajów rur. Każda podstawa studzienki wykonywana jest na indywidualne zamówienie określające rodzaj, kąty położenia oraz wysokości przyłączy. Na plac budowy dostarczana jest monolityczna podstawa studzienki wraz z elementami nadbudowy dobranymi do właściwej wysokości studni i rodzaju jej zakończenia. podstawa studzienki /740 podstawa studzienki /850 podstawa studzienki 1200/740 podstawa studzienki 1200/1100 podstawa studzienki 1/1 Średnica D DN max. Wysokość Grubość ścianki S Masa mm mm mm mm kg Produkując w tym systemie podstawę studni kanalizacyjnej, gotową dennicę otrzymujemy po 24 godzinach od zalania formy, przy zastosowaniu naparzania czas ten skrócić można nawet do 8 godzin. zdj.1 monolityczna podstawa studni Poniżej przedstawiono tabelę charakteryzującą system tradycyjny oraz monolitycznej dennicy: Monolityczna kineta Wykonanie tradycyjne nie Wykonanie monolityczne dennicy tak nasiąkliwość klasa betonu kinety >6% <4% C15/20 C35/45 jednolita struktura dennicy nie tak 5

6 Kręgi 1.2 EEMENTY NDBUDOWY Elementy nadbudowy stanowią komin włazowy posadowiony na podstawie studzienki kanalizacyjnej. Składają się na niego kręgi o różnych wysokościach, płyty pokrywowe, zwężki, pierścienie wyrównawcze oraz płyty redukcyjne. Elementy te łączone są za pomocą uszczelki elastomerowej tzw. samosmarującej. Uszczelka ta posiada tzw. płaszcz wypełniony środkiem smarnym. Zastosowanie uszczelek tego typu eliminuje konieczność czasochłonnego nakładania środka smarującego na elementy złącza. W czasie montażu płaszcz uszczelki zsuwa się na felcu i uszczelnia całą wysokość połączenia, gwarantując szczelne połączenie elementów nadbudowy. Bardzo ważne jest właściwe, staranne zamontowanie uszczelki na połączeniu elementu, zgodnie z instrukcją umieszczoną w opakowaniu zbiorczym uszczelek. Wszystkie elementy nadbudowy wykonane są z betonu klasy C40/50, co gwarantuje wysoką jakość wyrobu. Kręgi i zwężki wyposażone są standardowo w żeliwne stopnie złazowe. Istnieje również możliwość zastosowania na życzenie klienta innego systemu stopni złazowych, np. drabinek, stopni powlekanych itp. Różne wysokości produkowanych kręgów oraz pierścieni wyrównawczych ułatwiają konfigurację elementów nadbudowy o określonej głębokości. Zastosowanie: Nadbudowa podstawy studzienki kanalizacyjnej, tworzy komin włazowy. s D kręg /250 Średnica wewn. D Wysokość Grubość ścianki S Masa mm mm mm kg kręg / kręg / kręg 1200/ kręg 1200/ kręg 1200/ kręg 1/ kręg 1/ Zwężki 625 S Zastosowanie: Zwieńczenie studni kanalizacyjnej. Na zwężkę bezpośrednio montowany jest pierścień wyrównawczy lub / i właz kanałowy. D zwężka /600 Średnica wewn. D Wysokość Grubość ścianki S Masa mm mm mm kg zwężka 1200/

7 Płyty pokrywowe Zastosowanie: Zwieńczenie studzienki kanalizacyjnej. Na płytę pokrywową bezpośrednio montowany jest pierścień wyrównawczy lub / i właz kanałowy. D1 D2 płyta pokrywowa /625 * Średnica wewn. D1 Średnica zewn. D2 Wysokość Masa mm mm mm kg płyta pokrywowa 1200/625 * płyta pokrywowa 1/ *) dostępne są również płyty pokrywowe do systemów łączonych na pióro-wpust (tzw. wg normy PN) D2 Płyty redukcyjne Zastosowanie: Służą do zmiany średnicy studni kanalizacyjnej. D1 D3 Średnica wewn. D1 mm Średnica wewn. D2 mm Średnica zewn. D3 mm Wysokość mm Masa kg płyta redukcyjna 1/ Pierścienie wyrównujące Zastosowanie: Służą do dokładnego dopasowania się do żądanej wysokości studni. D2 D1 pierścień wyrównawczy 6 Średnica zewn. D1 Średnica wewn. D2 Wysokość Masa mm mm mm kg pierścień wyrównawczy pierścień wyrównawczy

8 1.3 WPUSTY UICZNE WPUSTY UICZNE Wpusty uliczne betonowe studzienki DN Wpust żeliwny wg PN EN 1917:2004 Wpusty uliczne służą w kanalizacji ogólnospławnej lub rozdzielczej do przechwytywania wód deszczowych m.in. z ulic, placów parkingowych itp., które przykanalikami odprowadzane są do kanalizacji deszczowej. Wpusty składają się z elementu dennego o wysokości 0,5 m lub 1,0m, kręgu pośredniego o wysokości 0,5 m lub 1,0 m oraz elementów stanowiących zakończenie wpustu czyli pierścień odciążający, dystansowy jak również płyta pokrywowa. Cały wpust zwieńczony jest żeliwem kanalizacyjnym. Połączenie studzienki DN z kanalizacją deszczową wykonuje się za pomocą przykanalika, najczęściej przejście szczelne PVC, o średnicy DN lub DN 200. Żądaną wysokość studzienki uzyskuje się zestawiając w/w elementy wg odpowiedniej ilości i kolejności Płyta pokrywowa Krąg Element denny D1 D2 element denny / Średnica wewn. D1 Średnica zewn. D2 Wysokość Grubość ścianki S Masa mm mm mm mm kg element denny / krąg / krąg / pierścień odciążający 660/ pierścień dystansowy 660/ płyta pokrywowa /

9 2. Elementy dla drogownictwa by sprostać wymaganiom klientów i rynku naszą ofertę poszerzyliśmy o produkcję wybranych elementów dla drogownictwa. Skupiliśmy się na korytkach drogowych oraz krawężnikach betonowych. Elementy te montowane są przy budowie dróg i chodników w celu odprowadzenia wód deszczowych oraz oddzielenia pasa jezdni od chodników. 2.1 KORYTK DROGOWE Drogowe korytka odwadniające montowane są wzdłuż jezdni w celu odprowadzenie spływających wód deszczowych bezpośrednio do odbiornika lub do studzienek kanalizacyjnych np. DN. Mają szerokie zastosowanie wśród wykonawców przy budowie autostrad, dróg czy dużych placów. Korytka drogowe- typ korytkowy wg KPED h Zastosowanie: Do konstrukcji ścieku drogowego, skarpowego i umocnienia dna rowu. Szerokość Wysokość Wysokość Długość Masa (mm) (mm) h (mm) (mm) kg korytko drogowe 60x Korytka drogowe- typ trójkątny wg KPED Zastosowanie: Do konstrukcji ścieku drogowego. h Szerokość Wysokość Wysokość Długość Masa (mm) (mm) h (mm) (mm) kg korytko trójkątne 50x B Korytka drogowe- typ trapezowy wg KPED Zastosowanie: Do konstrukcji ścieku skarpowego. h Szerokość Szerokość Wysokość Wysokość Długość Masa (mm) B (mm) (mm) h (mm) (mm) kg korytko trapezowe 38x / /

10 2.2 KRWĘŻNIKI DROGOWE Krawężniki drogowe stosuje się w celu oddzielenia pasa jezdni od chodników lub pobocza. Wyróżnia się kilka rodzajów krawężników drogowych w zależności od miejsca zastosowania, od najpopularniejszych betonowych krawężników drogowych lekkich, poprzez krawężniki wjazdowe lub skośne i inne. KRWĘŻNIK WJZDOWY KRWĘŻNIK DROGOWY h h KRWĘŻNIK SKOŚNY PRWY KRWĘŻNIK SKOŚNY EWY krawężnik wjazdowy Szerokość Wysokość Wysokość Długość Masa (mm) (mm) h (mm) (mm) kg krawężnik drogowy lekki krawężnik drogowy ciężki krawężnik skośny prawy krawężnik skośny lewy

11 BETONIT Sp. z o.o. Trzebiszyn asowice Wielkie Zamówienie studni Zamawiający Data Budowa Kolejność wykonania Nr studni Termin realizacji Tel. kontaktowy Średnica studni / Głębokość Zakończenie: zwężka płyta DIN płyta PN Stopnie; żeliwne drabinka bez inne... Kąt stopni Spadek wylot 0 90 kąt dopływu Wylot Dopływ 1 Dopływ 2 Dopływ 3 Dopływ 4 Dopływ 5 Typ przyłącza Kąt dopływu ( ) 0 Podniesienie (cm) Uwagi Podpis

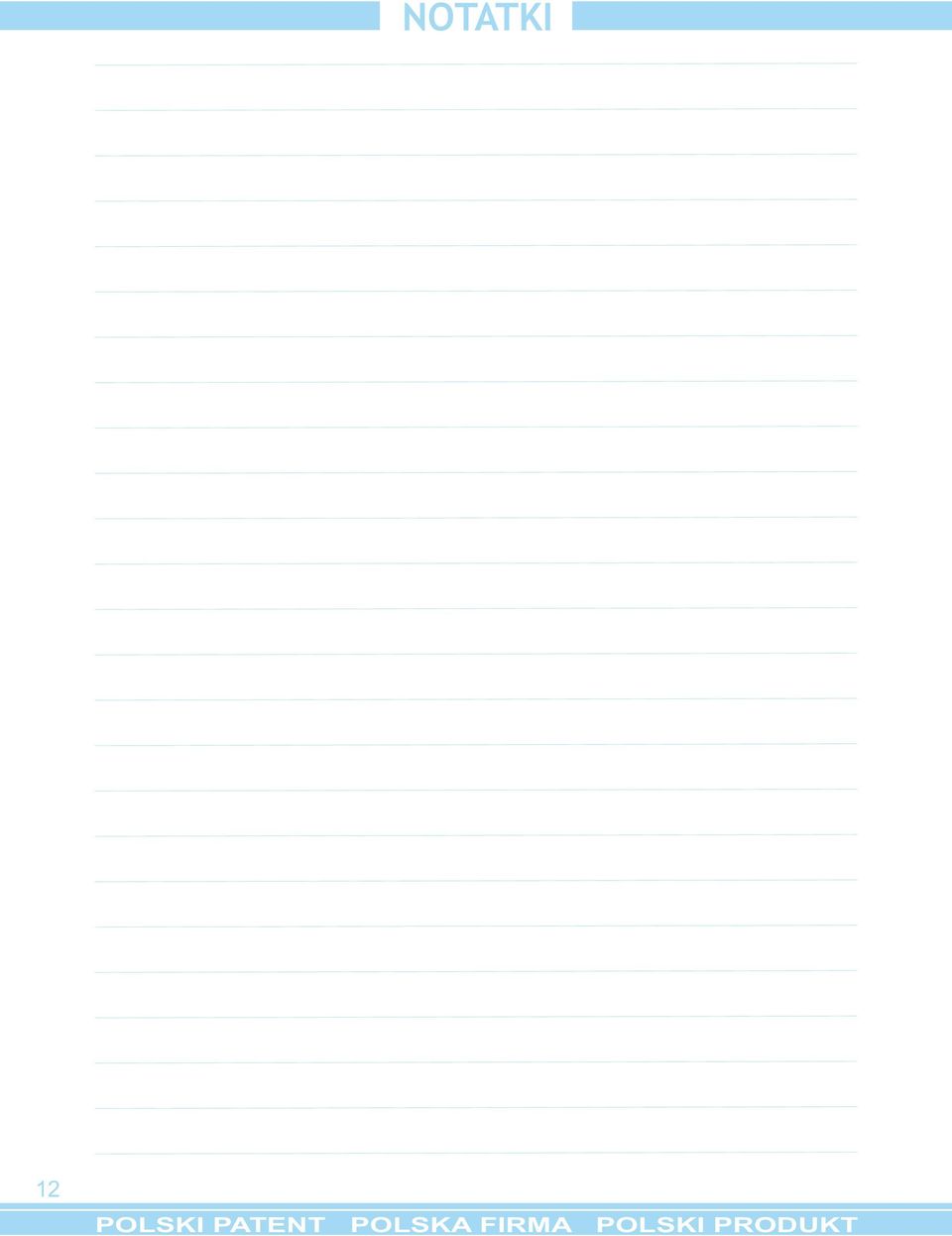

12 NOTTKI 12

13 NOTTKI 13

14 NOTTKI 14

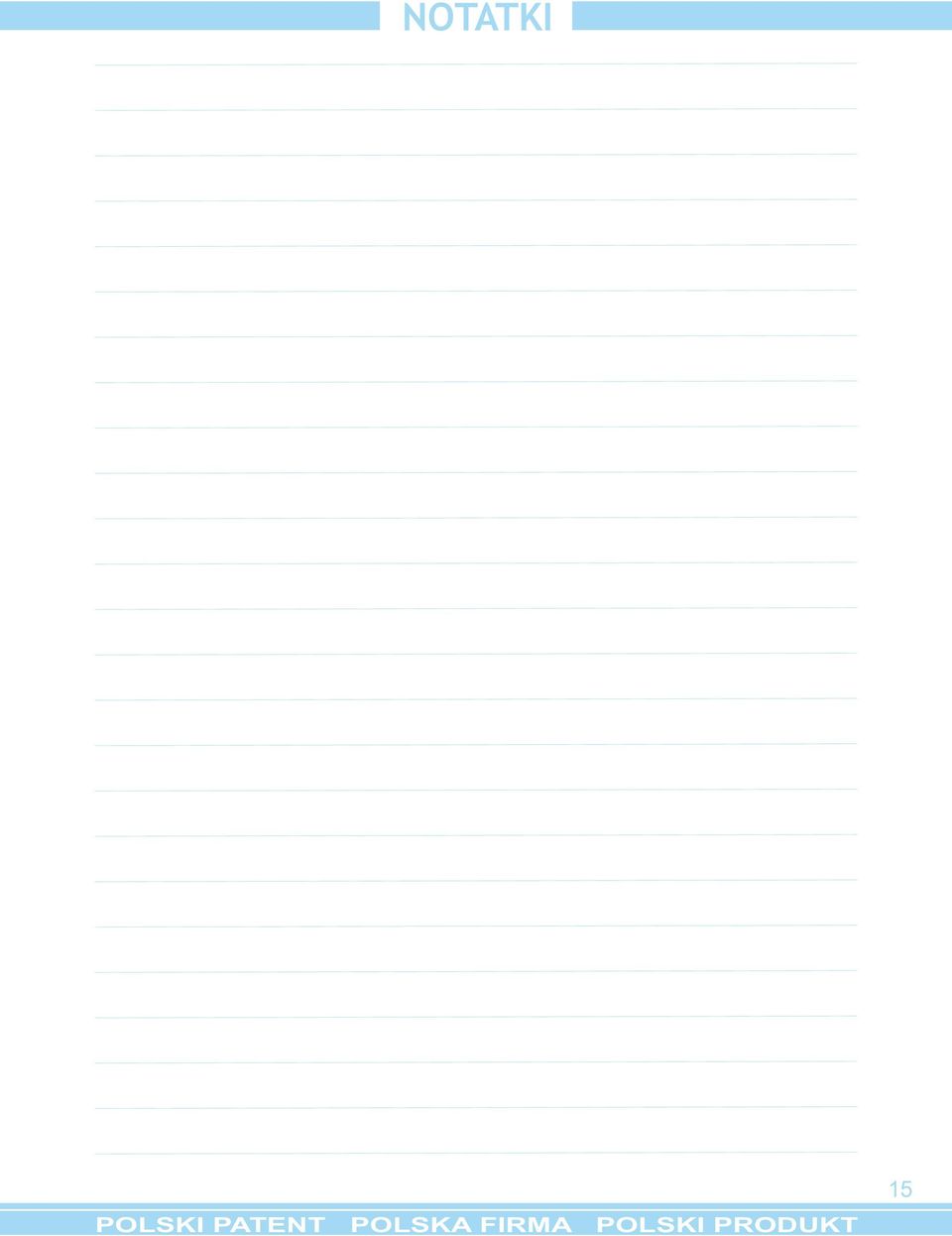

15 NOTTKI 15
