1 ROZGAŁĘZIANIE KABLI I ZABEZPIECZANIE KOŃCÓWEK Uponor Supra Plus

2 Uponor Supra Plus 2 DOŁĄCZYĆ DO DOKUMENTACJI PRZEKAZANIA BUDYNKU. DOŁĄCZONO KARTĘ WYNIKÓW KONTROLI. UWAGA! Należy używać wyłącznika różnicowoprądowego 30 ma. Należy bezwzględnie przeczytać instrukcję montażu! Maksymalna długość przewodu zasilającego m. 2

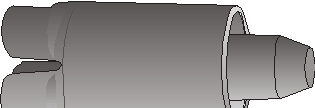

3 Uponor Supra Plus 2 SKŁAD ZESTAWU ROZGAŁĘZIENIE PRZEWODÓW Nakładka termokurczliwa, czerwona, 2 szt. A Nakładka termokurczliwa, niebieska, 1 szt. B Termokurczliwa osłonka przewodu, 3 szt. C Osłonka końcówki, 1 szt. D C E Osłonka izolacyjna, 6 szt. E Osłonka końcówki, 1 szt. F F Osłonki rozgałęzień, 3 szt. G G Termozgrzewalna osłona rozgałęzienia, 1 szt. H-I I H 3

4 Uponor Supra Plus 2 BUDOWA KABLA GRZEWCZEGO 1. Osłonka zewnętrzna 2. Oplot 3. Izolacja elektryczna 4. Rdzeń 5. Kable przewodzące MONTAŻ KABLA GRZEWCZEGO - POTRZEBNE NARZĘDZIA mm Przecinamy osłonkę zewnętrzną. Uważamy, by nie przeciąć oplotu. 4

5 2 Zdejmujemy osłonkę zewnętrzną. 3 4 Zsuwamy i rozsuwamy oplot. Zginamy kabel grzewczy i przeciągamy go przez oplot. 5 Zbieramy włókna oplotu i skręcamy je razem. 5

6 6 105 mm Przecinamy izolację elektryczną. Uważamy, aby nie zniszczyć kabli. 7 Zdejmujemy izolację elektryczną. 8 Przecinamy rdzeń. 6

7 9 Wyciągamy jeden z kabli na bok od rdzenia. 10 Przecinamy rdzeń. 11 Odciągamy rdzeń od kabla. Zdejmujemy wszystkie pozostałości rdzenia. 7

8 12 C E E Na kable zakładamy osłonki izolacyjne (E). Żółto-zieloną osłonkę (C) nakładamy na oplot. Zaciskamy ją ogrzewając źródłem ciepła (żółty płomień). 13 G Przesuwamy osłonkę (G), aby znalazła się połowie nad osłoną kabla grzewczego, a w połowie nad kablami przewodzącymi. Natychmiast zaciskamy osłonkę w miejscach 1 i 2 przez 5 sekund, aż na brzegach pojawi się stopiony klej. 8

9 15 I Wkładamy przewody w osłonę rozgałęzienia. 16 A A B Łączymy kable jak pokazano na ilustracji i nakładamy końcówki na kable. 9

10 17 Końcówki rozgrzewamy tak mocno, aż klej i lut rozpuszczą się. Zaciskamy końcówki ogrzewając je źródłem ciepła. 18 I H Wkładamy górną część osłony rozgałęzienia w dolną. 19 Zaciskamy osłonę ogrzewając ją źródłem ciepła. Zaciskanie jest wykonane, kiedy na brzegach pojawi się klej. 10

11 ZABEZPIECZANIE KOŃCÓWEK 1 80 mm Przecinamy osłonkę. Uważamy, by nie przeciąć oplotu. 2 Zdejmujemy osłonkę zewnętrzną. 3 Odwijamy oplot. 11

12 4 40 mm Przycinamy odsłonięty kabel do długości 40 mm. Nakładamy osłonkę (F). Zaciskamy ją ogrzewając źródłem ciepła (żółty płomień). Przechodzimy bezzwłocznie do następnego kroku Zaciskamy osłonkę w miejscach 1 i 2 przez 5 sekund, aż na brzegach pojawi się stopiony klej. Jeśli klej się nie pojawi, rozgrzewamy ponownie i jeszcze raz zaciskamy. 12

13 7 Zwijamy z powrotem oplot, zbieramy włókna i odginamy je. Nakładamy osłonkę (D). Zaciskamy ją źródłem ciepła (żółty płomień), zaczynając od środka. Przechodzimy bezzwłocznie do następnego kroku Zaciskamy osłonkę w miejscach 1 i 2 przez 5 sekund, aż na brzegach pojawi się stopiony klej. Jeśli klej się nie pojawi, rozgrzewamy ponownie i jeszcze raz zaciskamy. 13

14 notatki 14

15 KARTA TESTOWA TESTOWANIE INSTALACJI ELEKTRYCZNEJ W RUROCIĄGU UPONOR SUPRA PLUS OBIEKT: PRACA NR: RUROCIĄG KOD RURY/NAZWA DŁUGOŚĆ RURY (m) OPÓR IZOLACJI (>23 MΩ) DATA TESTOWAŁ OPÓR IZOLACJI POWINIEN BYĆ SPRAWDZANY PRZY BEZPOŚREDNIM PODŁĄCZENIU DO NAPIĘCIA kv PRĄDU ZMIENNE- GO MIĘDZY ZEWNĘTRZNYMI PRZEWODAMI A OTULINĄ 15
