KSIĄŻKA RAPORTÓW TESTY ROZDRABNIANIA I BRYKIETOWANIA RÓŻNYCH SUROWCÓW

Transkrypt

1 ASKET Czerwiec 2012

2 SPIS TREŚCI I. Testy rozdrabniania i brykietowania Podsumowanie...3 I.1. Trzcina kanaryjska (mozga trzcinowata)...4 I.2. Trawa tanzańska...6 I.3. Słoma ryżowa...9 I.4. Słoma kukurydziana...11 I.5. Trzcina (kamysz)...13 Strona 2 z 14

3 PODSUMOWANIE / SUMMARY / ПОДВЕДЕНИЕ Materiał Material Материал Słoma ryżowa Rice straw Рисовая солома Trawa tanzańska Tanzanian grass Танзанийская трава Trzcina (kamysz) Reed Тростник (камыш) Słoma żytnia Rye straw Ржаная солома Kukurydza Maize Кукуруза Trzcina kanaryjska (mozga trzcinowa) Canarian grass Канарский тростник Waga brykietu na 1 mb w kilogramach The weight of briquette per 1 meter Вес брикета на 1 метр в килограммах 2,2 2,6 2,8 2,9 4 4,2 5 4,5 4 3,5 3 2,5 2 1,5 1 0,5 0 Waga brykietu na 1 mb w kilogramach The weight of briquette per 1 meter Вес брикета на 1 метр в килограммах Strona 3 z 14

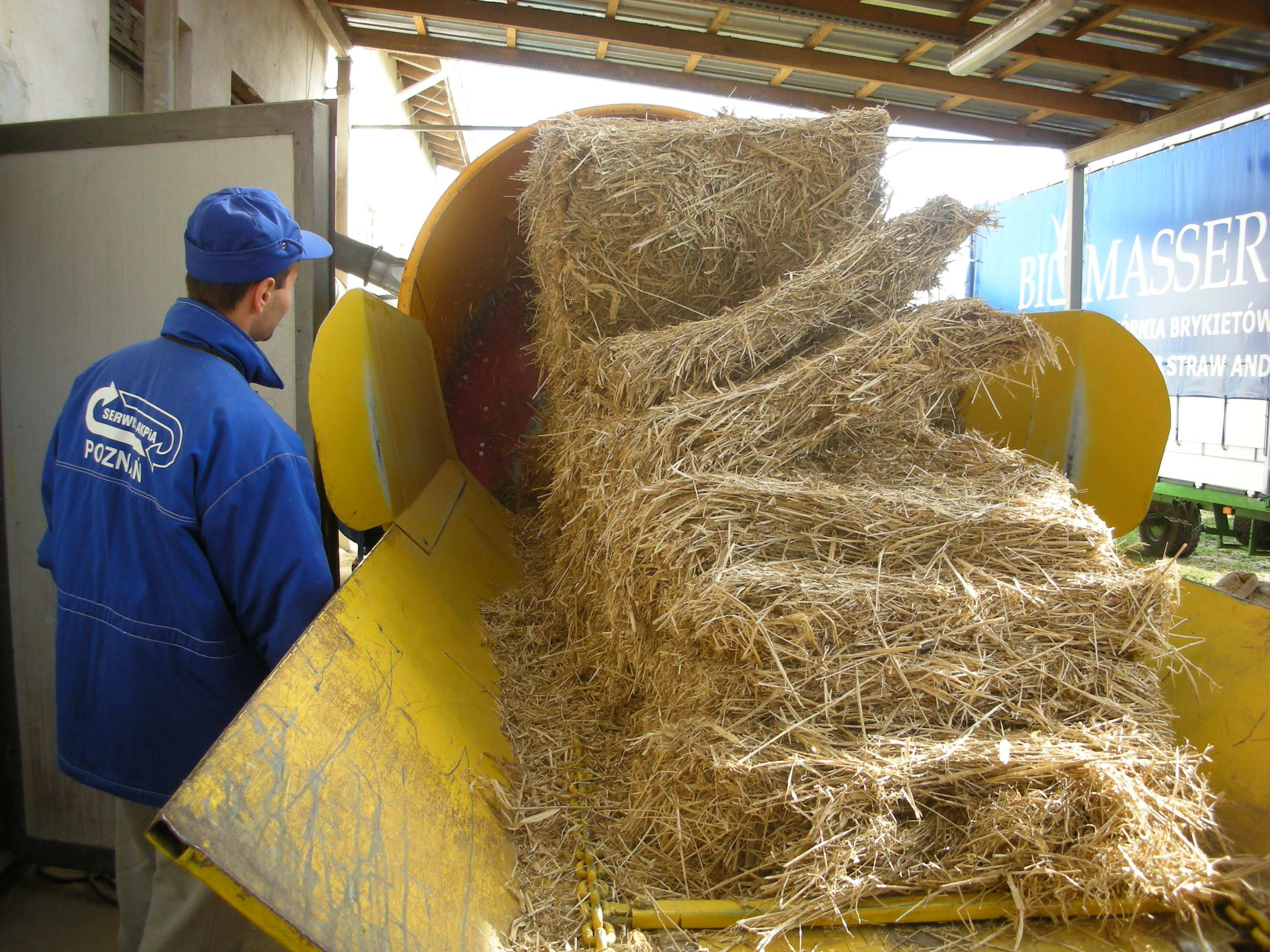

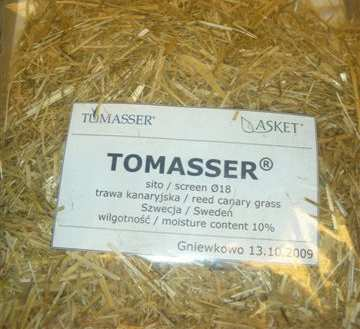

4 KSIĄŻKA RAPORTÓW I.1. TRZCINA KANARYJSKA (MOZGA TRZCINOWATA) Data: Miejsce: ASKET, Wydział Biomasy w Gniewkowie Testowany materiał: trzcina kanaryjska otrzymana ze Szwecji prostokątne baloty o wadze 250 kg i wilgotności 13% Technologia: linia do brykietowania BIOMASSER MAXI-MULTI: - rozdrabniacz TOMASSER typ RB505E18, sito 18 mm - dwie brykieciarki BIOMASSER DUO typ BS210 ROZDRABNIANIE Trzcinę kanaryjską załadowano na stół podawczy, zdjęto sznurki i wprowadzono do rozdrabniacza. Otrzymano dobrej jakości, sypką sieczkę, o ostrych krawędziach odcinków. Rozdrabnianie przebiegało bardzo szybko. Surowy materiał TOMASSER - trzcina kanaryjska Sieczka z trzciny kanaryjskiej Strona 4 z 14

5 BRYKIETOWANIE Brykieciarka BIOMASSER DUO pracowała ze średnią wydajnością ok. 150 kg/h. Brykiet wysuwał się równomiernie i był bardzo dobrze uformowany. Otrzymano bardzo dobrej jakości brykiety. PORÓWNANIE WAGI BRYKIETU Zgrubny pomiar gęstości usypowej brykietów z trzciny kanaryjskiej dał wynik kg/m 3. Jest to bardzo wysoka gęstość w porównaniu z gęstością brykietów ze słomy zbożowej, która wynosi ok. 450 kg/m 3. Gęstość usypowa brykietów z trzciny kanaryjskiej jest wyższa o ok. 45%! od gęstości brykietów ze słomy żytniej - zbożowej. WNIOSKI Uzyskano pozytywny wynik rozdrabniania trzciny kanaryjskiej w technologii TOMASSER oraz jej brykietowania w technologii BIOMASSER. Wyniki otrzymane dla trzciny kanaryjskiej: - rozdrabnianie przebiegało bardzo szybko i otrzymano wysokiej jakości sieczkę - brykietowanie przebiegało stabilnie, a średnia wydajność brykieciarki BIOMASSER DUO typ BS210 wyniosła 150 kg/h brykietów - gęstość usypowa brykietów z trzciny kanaryjskiej wynosi ok kg/m 3 i jest wyższa o ok. 45%! od gęstości brykietów ze słomy zbożowej. Strona 5 z 14

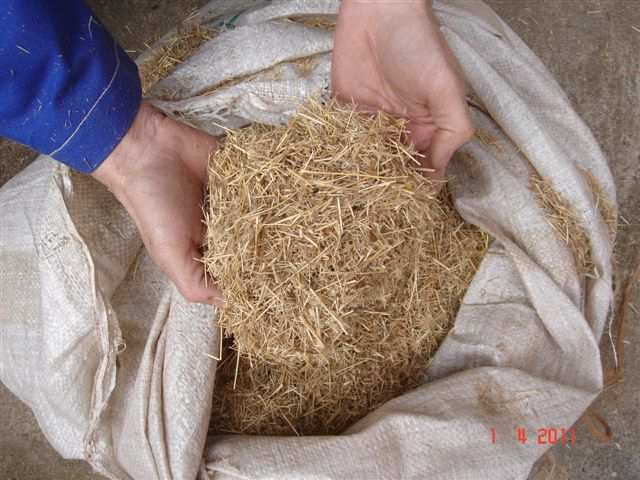

6 I.2. TRAWA TANZAŃSKA Data: Miejsce: ASKET, Wydział Biomasy w Gniewkowie Testowany materiał: trawa tanzańska (Tanzania, Afryka), wilgotność 12% - 14% Technologia: zestaw do brykietowania BIOMASSER SOLO-SET: - rozdrabniacz RK 7,5kW, sito 15mm, standardowe noże - brykieciarka BIOMASSER SOLO typ BS06 ROZDRABNIANIE - Ręczny załadunek trawy tanzańskiej do rozdrabniacza - Wilgotność sieczki 12% - 14% - Podczas rozdrabniania występowało duże pylenie o charakterystycznym (egzotyczny) zapachu. Pylenie zostało zredukowane przez zamknięcie wlotu powietrza. - Filtr workowy brykieciarki BIOMASSER wymaga częstego czyszczenia poprzez potrząsanie (opukiwanie kijkiem) w celu usunięcia drobin zatykających pory tkaniny filtracyjnej. Ręczny załadunek rozdrabniacza Sieczka trawy tanzańskiej Strona 6 z 14

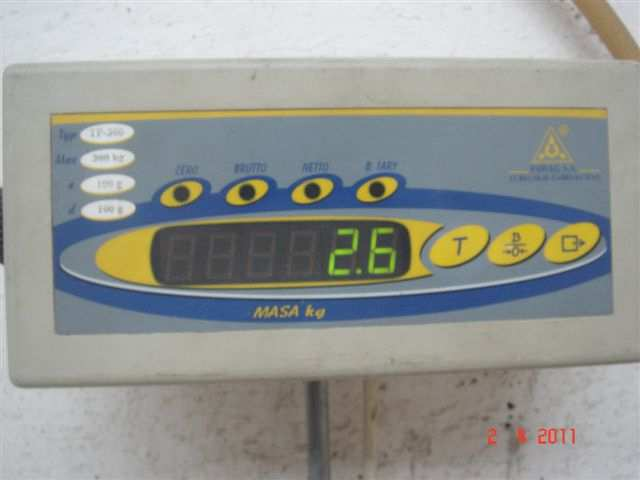

7 BRYKIETOWANIE TRAWY TANZAŃSKIEJ BEZ ŁUSKI RYŻOWEJ Wydajność zestawu: 47 kg/h 62 kg/h Brykiety dobrej jakości. BIOMASSER SOLO-SET użyty do testów Brykiet z trawy tanzańskiej w prowadniku prętowym brykieciarki BIOMASSER Brykiety z trawy tanzańskiej 1 m brykietu waży 2,60 kg Strona 7 z 14

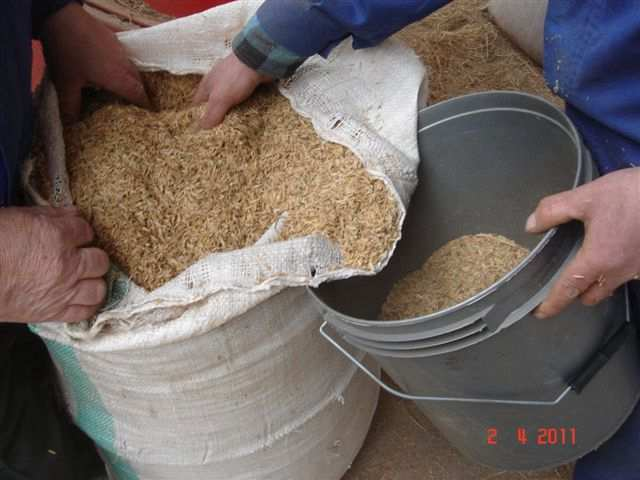

8 BRYKIETOWANIE TRAWY TANZAŃSKIEJ Z ŁUSKĄ RYŻOWĄ Wydajność zestawu: 63 kg/h 69 kg/h Brykiety dobrej jakości. Sugerujemy dodawanie łusek ryżowych w ilości 20 dm 3 na jedną godzinę ciągłego brykietowania. Wrzucanie łusek ryżowych do wiaderka Brykiety z trawy tanzańskiej oraz łusek ryżowych WNIOSKI Pozytywny wynik brykietowania trawy tanzańskiej w technologii BIOMASSER. Ponadto otrzymaliśmy dobre brykiety z trawy tanzańskiej zmieszanej z łuskami ryżowymi. Sugerujemy dodawanie łusek ryżowych w ilości 20 dm 3 na jedną godzinę ciągłego brykietowania. Dobre doświadczenia z dodawaniem łuski ryżowej pozwala nam przypuszczać, że może ona być dodawana także do innych materiałów trawiastych oraz do słomy z takim samym dobrym rezultatem. Problem pylenia, który pojawił się w trakcie siekania został rozwiązany poprzez zamknięcie wlotu powietrza. Wyniki otrzymane dla trawy tanzańskiej: - dobrej jakości brykiety z i bez łuski ryżowej - 1 metr brykietu trawy tanzańskiej waży 2,60 kg - trawa tanzańska jest 10% lżejsza od słomy zbożowej żytniej. Strona 8 z 14

9 I.3. SŁOMA RYŻOWA Data: Miejsce: ASKET, Poznań Testowany materiał: słoma ryżowa z Egiptu Technologia: zestaw do brykietowania BIOMASSER SOLO-SET: - rozdrabniacz RK 7,5kW, sito 15 mm, noże standardowe - brykieciarka BIOMASSER SOLO typ BS06 ROZDRABNIANIE - Ręczny załadunek słomy ryżowej do rozdrabniacza - Wilgotność sieczki 12% - Siekanie słomy wykazywało bardzo duże pylenie Ręczny załadunek słomy ryżowej do rozdrabniacza BRYKIETOWANIE Podczas brykietowania zastosowano w zbiorniku brykieciarki przegarniacz poziomy - prętowy. Przegarniacz ten powoduje dynamiczne mieszanie się słomy czego efektem jest uwalnianie się pyłów, które z kolei jest spowodowane lekkością słomy ryżowej. Dla pokazania tego efektu zdjęto worek filtracyjny z BIOMASSER SOLO - fotografia obok. Brykiet wysuwał się cały czas równomiernie i był dobrze uformowany. Strona 9 z 14

10 PORÓWNANIE WAGI BRYKIETU Pomiar wykonano poprzez zważenie 1 metra brykietu o średnicy 70 mm. 1 metr brykietu ze słomy ryżowej waży 2,20 kg 1 metr brykietu ze słomy zbożowej (żytniej) waży 2,90 kg 1 metr brykietu ze słomy kukurydzianej waży 4,00 kg Słoma ryżowa jest lżejsza o 24,2% od słomy zbożowej żytniej. Brykiet ze słomy żytniej 2,90 kg Brykiet ze słomy ryżowej 2,20 kg WNIOSKI Słoma ryżowa jest dużo lżejsza od słomy zbożowej. Ta cecha powoduje, że jej zachowanie się z punktu grawitacji różni się znacznie w porównaniu ze słomą zbożową. Trudniej i wolniej spada do ślimaka i ma tendencje do wożenia się na przegarniaczu poziomym. Przeprowadzone próby potwierdziły dobry efekt brykietowania słomy ryżowej w technologii BIOMASSER. Testy wykonano na seryjnej brykieciarce BIOMASSER SOLO BS06. Wyniki otrzymane dla słomy ryżowej: - niska waga własna słomy ryżowej - lekki materiał - duże pylenie podczas rozdrabniania i brykietowania - 1 metr brykietu ze słomy ryżowej waży 2,20 kg - słoma ryżowa jest lżejsza o 24,2% od słomy zbożowej żytniej - pozytywny wynik brykietowania w technologii BIOMASSER. Strona 10 z 14

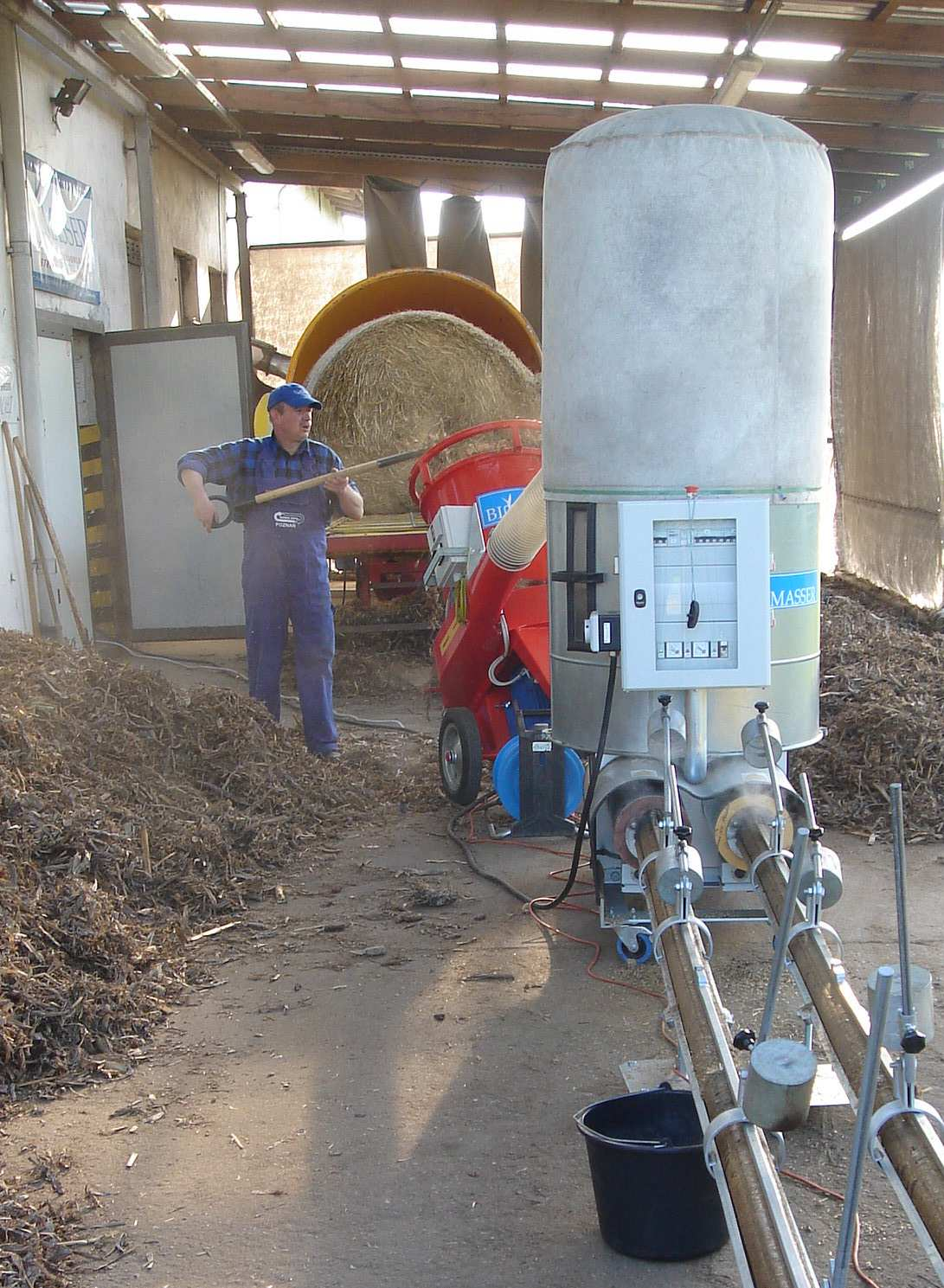

11 I.4. SŁOMA KUKURYDZIANA Data: Miejsce: ASKET, Wydział Biomasy w Gniewkowie Testowany materiał: słoma kukurydziana, luźna, wilgotność 13% Technologia: zestaw do brykietowania BIOMASSER DUO-SET: - rozdrabniacz TOMASSER RK 7,5kW, sito 15mm, noże RB - brykieciarka BIOMASSER DUO typ BS210 ROZDRABNIANIE - Ręczny załadunek słomy kukurydzianej do rozdrabniacza - Wilgotność sieczki 13%, materiał dobrze pocięty, krótka frakcja - Podczas siekania powstawała duża ilość drobnych pyłów - Wydajność masowa sieczki z rozdrabniacza wyniosła 250 kg/h z sitem 15mm - Zużycie energii 7,0 kwh na 1 godz. pracy Ręczny załadunek słomy kukurydzianej do rozdrabniacza BRYKIETOWANIE Podczas siekania powstawała duża ilość drobnych pyłów, które zatykały pory worka filtracyjnego umieszczonego nad zbiornikiem brykieciarki. Ponadto worek wyrywał się z obejmy na zbiorniku. Wykonano upustu powietrza, który obniżył ciśnienie wewnątrz zbiornika i worek już się nie wyrywał. Wydajność masowa lewej tulei brykieciarki BIOMASSER DUO wyniosła 140,1 kg/h, a prawej 187,8kg/h, co daje średnią wydajność aż 163,95 kg/h! Strona 11 z 14

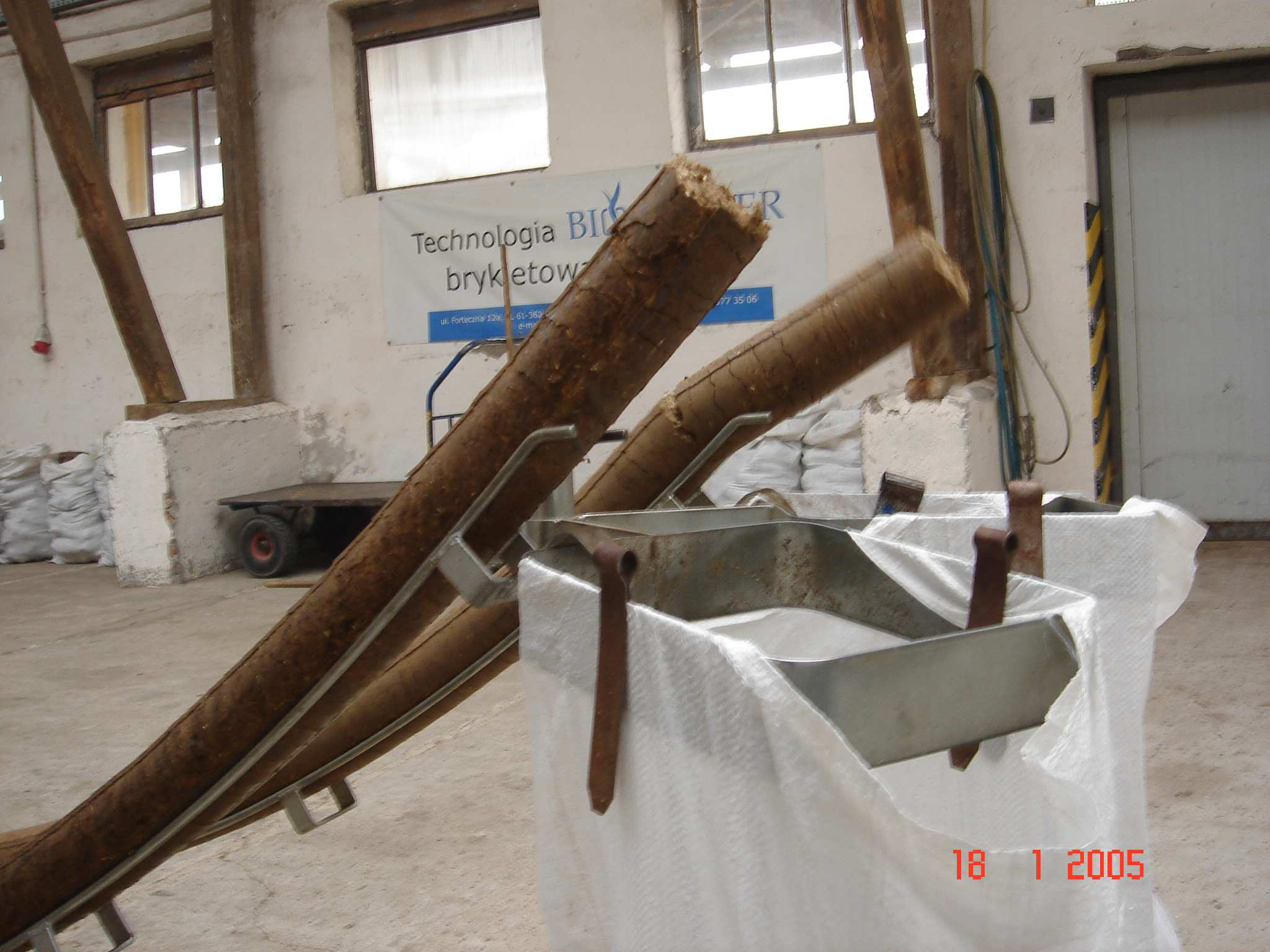

12 Brykiet w stabilizatorze brykieciarki Brykiet wpadający do worka PORÓWNANIE WAGI BRYKIETU Pomiar wykonano poprzez zważenie 1 metra brykietu o średnicy 70mm. 1 metr brykietu ze słomy kukurydzianej waży 4,00kg 1 metr brykietu ze słomy zbożowej (żytniej) waży 2,90kg Słoma kukurydziana jest cięższa o 38% od słomy zbożowej żytniej. WNIOSKI 1. Dla odprowadzenia dużej ilości drobnych pyłów zatykających filtr workowy brykieciarki proponuje się w czaszy filtra wszycie rękawa do wyprowadzenia rury upustowej ciśnienia. 2. Dla zwiększenia wydajności z RK proponuje się zastosowanie silnika o podwyższonej mocy tj. 11kW. 3. Należy informować klientów, że w stosunku do słomy żytniej rozdrabnianie słomy kukurydzianej powoduje obniżenie wydajności rozdrabniaczy nawet o 60%!!! Wobec tego należy proponować rozdrabniacze o wyższej mocy. Wyniki otrzymane dla słomy kukurydzianej: - 1 metr brykietu ze słomy kukurydzianej waży 4,0 kg - słoma kukurydziana jest cięższa o 38% od słomy zbożowej żytniej - pozytywny wynik brykietowania w technologii BIOMASSER. Strona 12 z 14

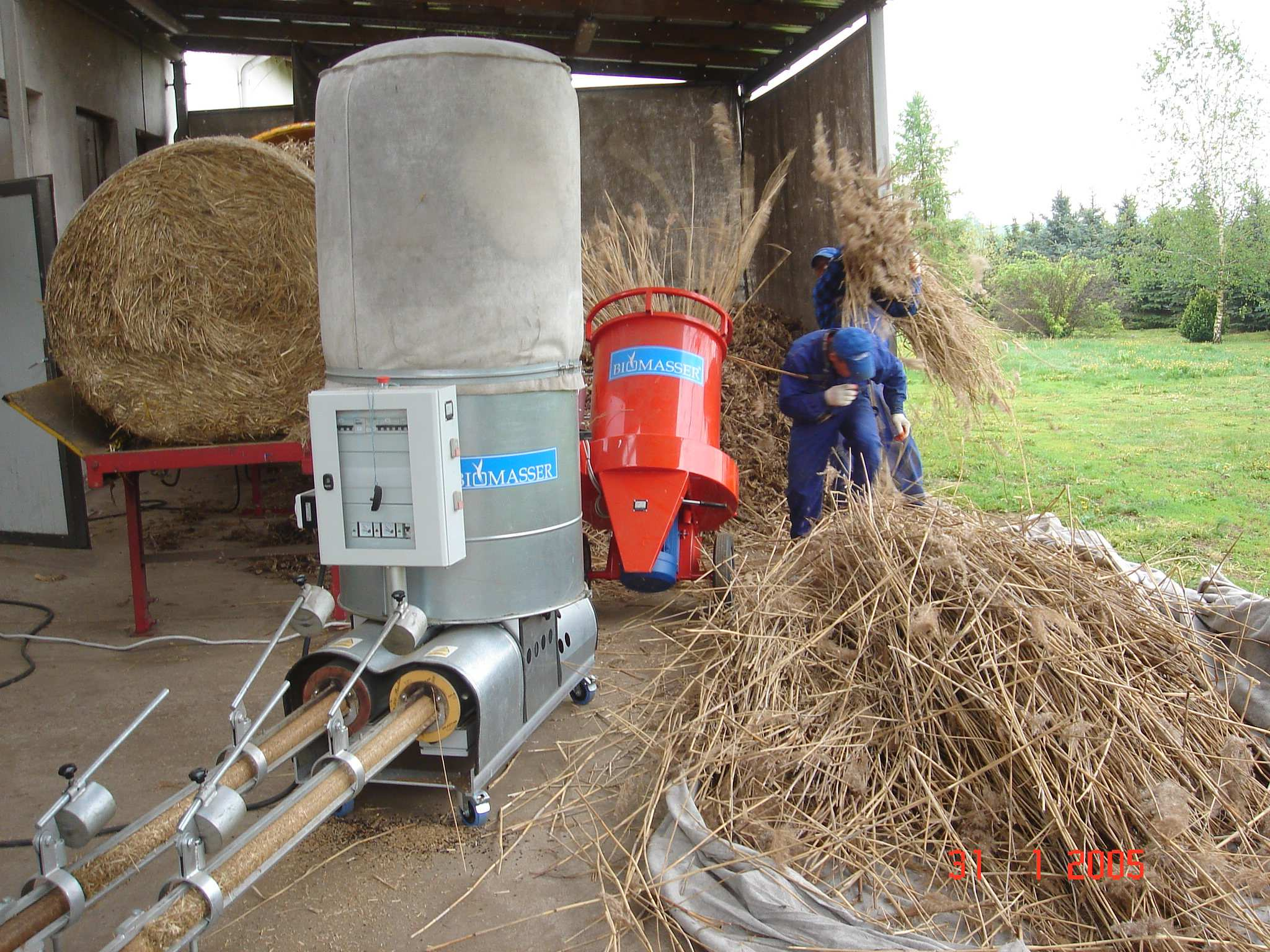

13 KSIĄŻKA RAPORTÓW I.5. TRZCINA (KAMYSZ) Data: Miejsce: ASKET, Wydział Biomasy w Gniewkowie Testowany materiał: trzcina zebrana zimą z terenów bagiennych w Gniewkowie Technologia: zestaw do brykietowania BIOMASSER DUO-SET: - rozdrabniacz TOMASSER typ RK 7,5 kw, sito 18mm, noże RB - brykieciarka BIOMASSER DUO typ BS210 ROZDRABNIANIE - - Ręczny załadunek trzciny do rozdrabniacza Wilgotność sieczki 12% Podczas brykietowania rozdrabniacz pracował z przerwami, gdyż jego wydajność była wyższa od wydajności BIOMASSER DUO. Oznacza to, że rozdrabniacz może wyprodukować sieczkę dla więcej niż jednej brykieciarki BIOMASSER DUO średnia wydajność rozdrabniacza TOMASSER RK wyniosła ok. 210 kg/h. Ręczny załadunek trzciny do rozdrabniacza Zestaw BIOMASSER DUO-SET BRYKIETOWANIE Brykieciarka BIOMASSER DUO pracowała z wydajnością średnią ok. 160 kg/h. Brykiet wysuwał się cały czas równomiernie i był bardzo dobrze uformowany. Otrzymano bardzo dobrej jakości brykiety! Zużycie energii przez zestaw BIOMASSER DUO-SET, czyli na rozdrabnianie i brykietowanie wyniosło 13,25 kwh/1godz. pracy. W przeliczeniu na 1 tonę brykietów potrzeba energii 82 kwh. Strona 13 z 14

14 PORÓWNANIE WAGI BRYKIETU Pomiar wykonano poprzez zważenie 1 metra brykietu o średnicy 70mm. 1 metr brykietu z trzciny waży 2,80 kg 1 metr brykietu ze słomy zbożowej (żytniej) waży 2,90 kg 1 metr brykietu ze słomy kukurydzianej waży 4,00 kg Waga brykietu z trzciny jest porównywalna do brykietu ze słomy zbożowej żytniej. WNIOSKI Uzyskano pozytywny wynik testów brykietowania trzciny (kamysza) na BIOMASSER DUO-SET. Wyniki otrzymane dla trzciny: - średnia wydajność rozdrabniacza TOMASSER RK wyniosła 210 kg/h sieczki - średnia wydajność brykieciarki BIOMASSER DUO typ BS210 wyniosła 160 kg/h brykietów - średnie zapotrzebowanie energii wyniosło 82 kwh na 1 tonę brykietów 1 metr brykietu ważył 2,80 kg. Strona 14 z 14
