1 ARIA C Wojciech Halkiewicz NARZĘDZIA DO DOBRYCH AUDYTÓW I GOSPODARKI ENERGETYCZNEJ SPRĘŻONYM POWIETRZEM" Kliknij, aby edytować styl wzorca podtytułu VII Spotkanie branżowe: ENERGIA MEDIA UTRZYMANIE RUCHU 6 VI 2012 Kraków: OD AUDYTU DO EFEKTYWNOŚCI. ISO Niskonakładowe Inwestycje w Procesy Energetyczne

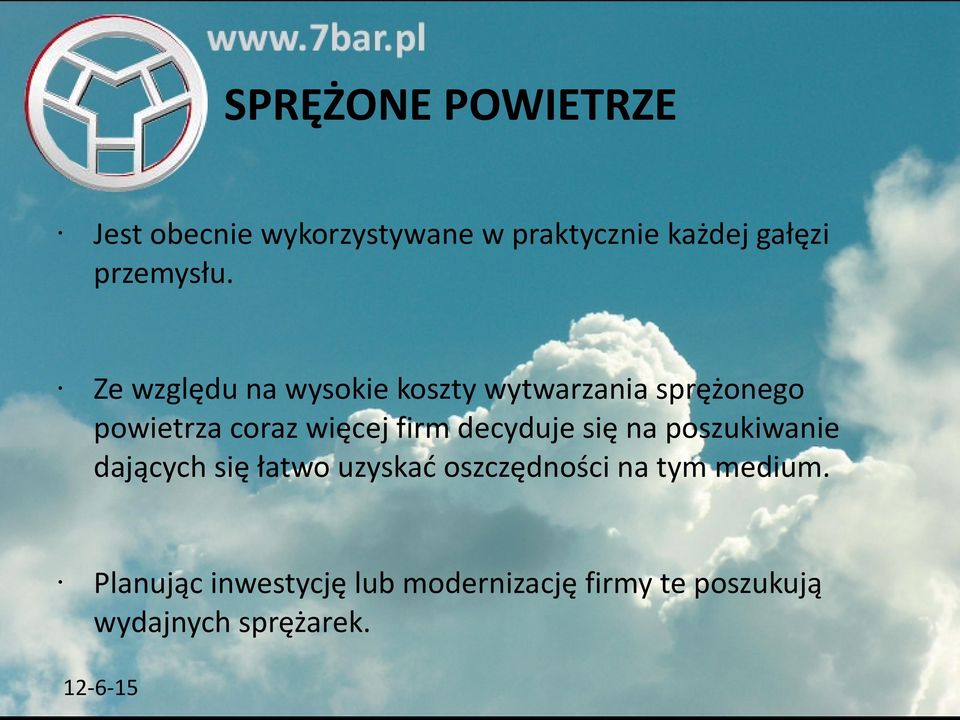

2 SPRĘŻONE POWIETRZE Jest obecnie wykorzystywane w praktycznie każdej gałęzi przemysłu. Ze względu na wysokie koszty wytwarzania sprężonego powietrza coraz więcej firm decyduje się na poszukiwanie dających się łatwo uzyskać oszczędności na tym medium. Planując inwestycję lub modernizację firmy te poszukują wydajnych sprężarek.

3 CZEGO MOŻNA SIĘ DOWIEDZIEĆ OD SPRZEDAWCY SPRĘŻAREK? Na podstawie analizy przebiegu zmienności dowiesz się, że

4 CZEGO MOŻNA SIĘ DOWIEDZIEĆ OD SPRZEDAWCY SPRĘŻAREK? ,-zł oszczędności można uzyskać, jeśli kupicie u niego nową sprężarkę VSD Koszt zakupu sprężarki tej wielkości, to ,-zł Okres zwrotu to 31 miesięcy Czy jest to atrakcyjne?????

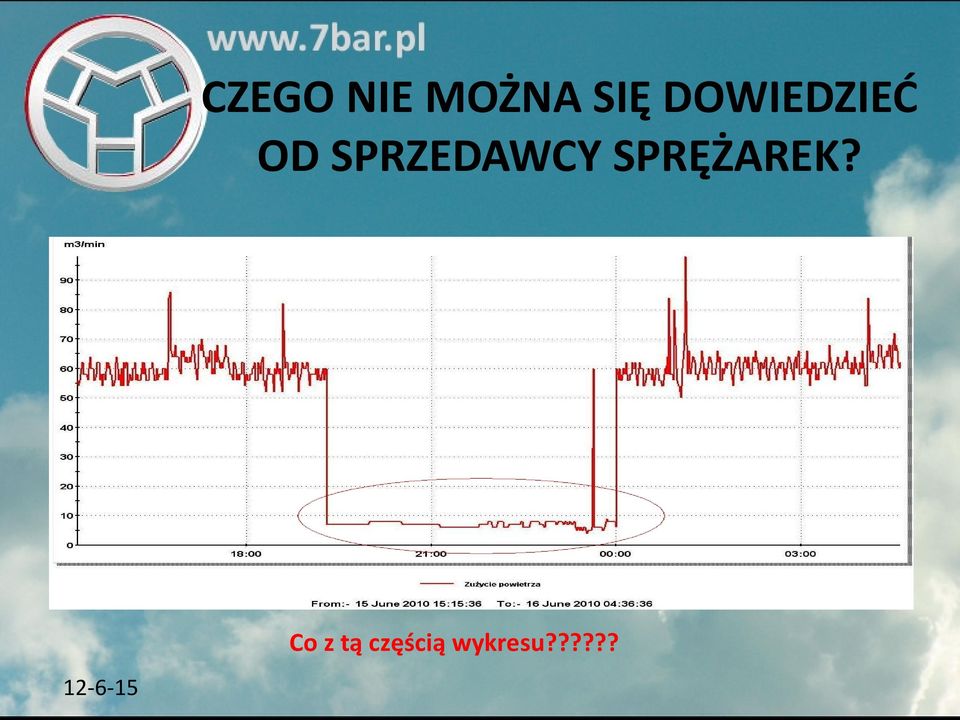

5 CZEGO NIE MOŻNA SIĘ DOWIEDZIEĆ OD SPRZEDAWCY SPRĘŻAREK? Co z tą częścią wykresu??????

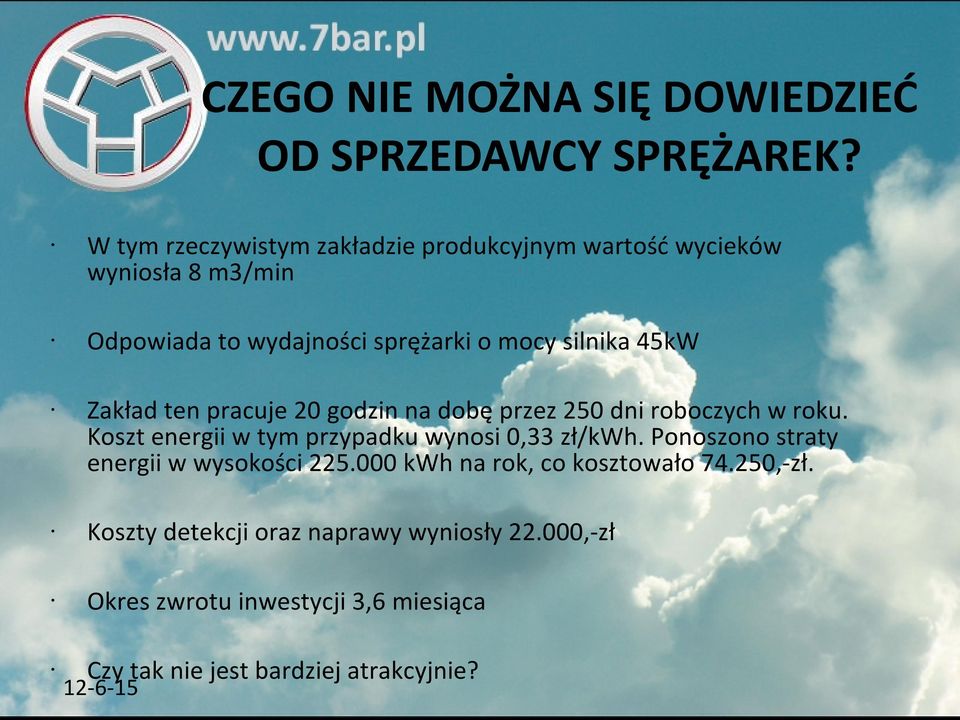

6 CZEGO NIE MOŻNA SIĘ DOWIEDZIEĆ OD SPRZEDAWCY SPRĘŻAREK? W tym rzeczywistym zakładzie produkcyjnym wartość wycieków wyniosła 8 m3/min Odpowiada to wydajności sprężarki o mocy silnika 45kW Zakład ten pracuje 20 godzin na dobę przez 250 dni roboczych w roku. Koszt energii w tym przypadku wynosi 0,33 zł/kwh. Ponoszono straty energii w wysokości kwh na rok, co kosztowało ,-zł. Koszty detekcji oraz naprawy wyniosły ,-zł Okres zwrotu inwestycji 3,6 miesiąca Czy tak nie jest bardziej atrakcyjnie?

7 PRAWDZIWA OSZCZĘDNOŚĆ TKWI W GOSPODARCE SPRĘŻONYM POWIETRZEM Czy wiesz jaki jest Wasz wskaźnik [kwh/m3] i ile kosztuje u Was 1 m3 powietrza? Jaki jest zakres regulacji ciśnienia, jakie są spadki na instalacji? Czy wycieki są u Was pod kontrolą i jakiej są wielkości? Ile kwh energii zużywane jest na sprężone powietrze na 1 tonę produktu, ile powietrza zużywa się na 1 tonę produktu?

8 PRAWDZIWA OSZCZĘDNOŚĆ TKWI W GOSPODARCE SPRĘŻONYM POWIETRZEM Dzięki naszej wiedzy i doświadczeniu, nasi partnerzy już oszczędzili lub uzyskali udokumentowaną zaoszczędzenia kwot liczonych w milionach złotych. możliwość

9 KRÓTKO O WSKAŹNIKACH 1 bar ciśnienia wymaga ~7% mocy sprężarki 1 bar za wysokie ciśnienie zwiększa wycieki o 13 % Średnia wielkość wycieków, to 30% powietrza produkowanego Zalecana prędkość w rurociągu 5-10 m/s Pobór energii do produkcji, to 0,111 kwh/m3

10 O NAS Jesteśmy niezależną od koncernów sprężarkowych grupą specjalistów zajmujących się generowaniem oszczędności w systemach sprężonego powietrza. Szczycimy się ponad 20 letnim doświadczeniem w branży sprężonego powietrza. Wiarygodny i precyzyjny pomiar jest podstawą naszej pracy. Nie da się bowiem poprawić procesu, którego nie można

11 POMIARY PODSATWOWE DLA PROWADZENIA GOSPODARKI ENERGETYCZNEJ SPRĘŻONYM POWIETRZEM Pomiar przepływu sprężonego powietrza Jego ciśnienia i strat ciśnienia na sieci Mocy pobieranej przez sprężarki Opcjonalnie - ciśnieniowego punktu rosy Oczekiwane wskaźniki do monitoringu, to: [Kwh/m3]; [zł/m3]; p; δp; wielkość wycieków, punkt

12 CZYNNOŚCI RUTYNOWE OBSŁUGOWE SYSTEMU Detekcja ultradźwiękowa wycieków 1-2 razy w roku Kalibracja urządzeń pomiarowych lub audyty weryfikacyjne Monitoring oraz nadrzędne sterowanie Systematyczne obserwowanie trendów

13 POMIAR PRZEPŁYWU, CIŚNIENIA ORAZ MOCY Jakie jest faktyczne zapotrzebowanie zakładu na sprężone powietrze i jak kształtuje się zmiana zapotrzebowania w czasie? Jak stabilne jest ciśnienie i jakie są jego spadki na rurociągach? Czy wycieki znajdują się w akceptowalnym zakresie? Jakie powinny być optymalne parametry zainstalowanych sprężarek?

14 POMIAR PRZEPŁYWU, CIŚNIENIA ORAZ MOCY Precyzyjne pomiary z dużą dokładnością w całym zakresie pomiarowym, kalibrowane na sprężonym powietrzu, z wyjściem rs485 (odczyt 3 parametrów z 1 urządzenia). Możliwe do montażu i demontażu (kalibracja i czyszczenie) - także pod ciśnieniem bezinwazyjnie. Możliwość łatwego wyprowadzenia lub zapisu danych na potrzeby analiz raportów i monitoringu. Uwaga! Inne urządzenia do pomiaru powietrza mokrego i suchego!

15 POMIAR PRZEPŁYWU, CIŚNIENIA ORAZ MOCY Pomiar przepływu powietrza mokrego (za sprężarkami) połączony z pomiarem mocy sprężarek jest jedynym źródłem faktycznej wiedzy na temat efektywności sprężarek. Znajomość faktycznego kosztu wyprodukowania 1m3 sprężonego powietrza jest podstawą prowadzenia gospodarki sprężonym powietrzem. Odpowiednie oprogramowanie umożliwia analitykę przebiegu zmienności strumienia powietrza, symulację i dobór właściwych sprężarek i ich systemów sterowania lub ich wyłączanie gdy nie są potrzebne.

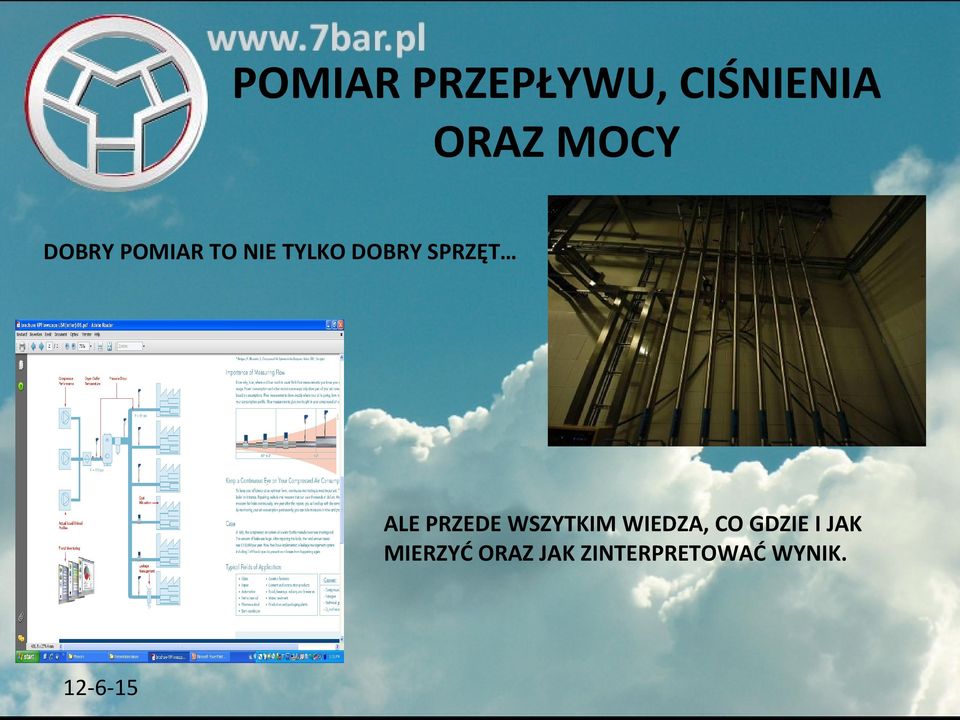

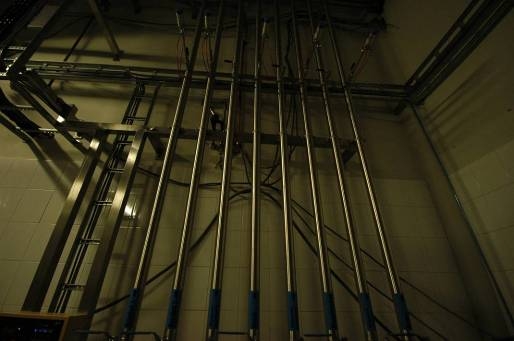

16 POMIAR PRZEPŁYWU, CIŚNIENIA ORAZ MOCY DOBRY POMIAR TO NIE TYLKO DOBRY SPRZĘT ALE PRZEDE WSZYTKIM WIEDZA, CO GDZIE I JAK MIERZYĆ ORAZ JAK ZINTERPRETOWAĆ WYNIK.

17 DETEKCJA ULTRADŹWIĘKOWA Ultradźwiękowa detekcja wycieków pozwala na jednoznaczne zlokalizowanie punktów nieszczelności, a posiadane przez nas oprogramowanie umożliwia szczegółowe wyliczenie kosztów ponoszonych z tytułu konkretnego wycieku. Obliczamy również emisję gazów cieplarnianych związaną z produkcją traconej energii elektrycznej.

18 DETEKCJA ULTRADŹWIĘKOWA Usuwanie wycieków jest najistotniejszym elementem generowania oszczędności w systemach sprężonego powietrza. Aby umożliwić skuteczną eliminację nieszczelności, w oparciu o wyniki należy przygotować czytelny i jednoznaczny raport wraz z analizą.

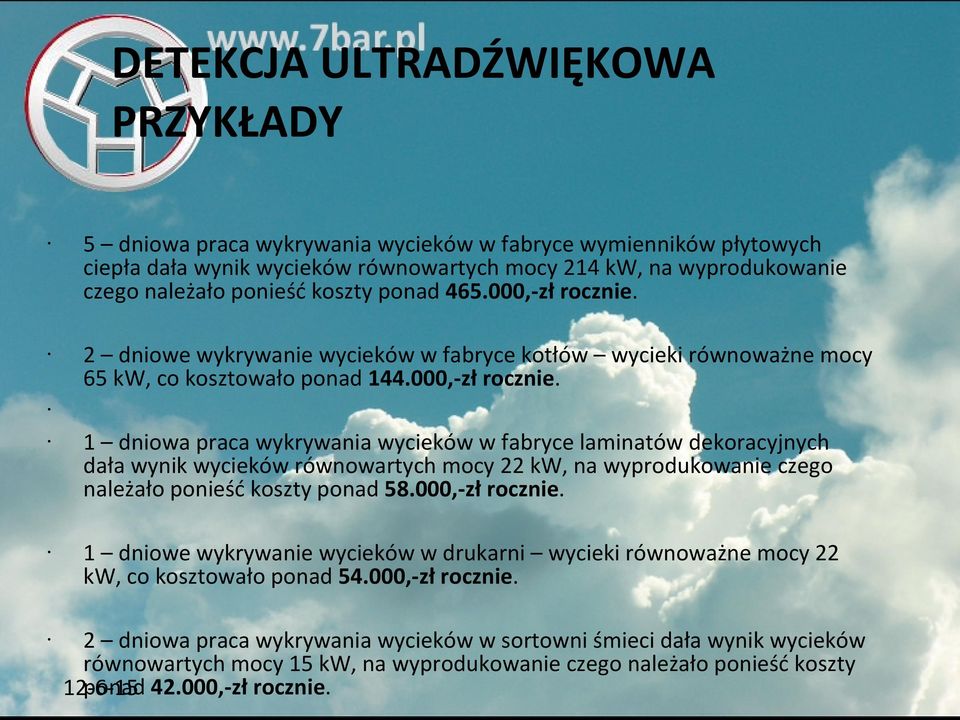

19 DETEKCJA ULTRADŹWIĘKOWA PRZYKŁADY 5 dniowa praca wykrywania wycieków w fabryce wymienników płytowych ciepła dała wynik wycieków równowartych mocy 214 kw, na wyprodukowanie czego należało ponieść koszty ponad ,-zł rocznie. 2 dniowe wykrywanie wycieków w fabryce kotłów wycieki równoważne mocy 65 kw, co kosztowało ponad ,-zł rocznie. 1 dniowa praca wykrywania wycieków w fabryce laminatów dekoracyjnych dała wynik wycieków równowartych mocy 22 kw, na wyprodukowanie czego należało ponieść koszty ponad ,-zł rocznie. 1 dniowe wykrywanie wycieków w drukarni wycieki równoważne mocy 22 kw, co kosztowało ponad ,-zł rocznie. 2 dniowa praca wykrywania wycieków w sortowni śmieci dała wynik wycieków równowartych mocy 15 kw, na wyprodukowanie czego należało ponieść koszty ponad ,-zł rocznie.

20 MONITORING I NADRZĘDNE STEROWANIE Posiadanie zdalnego monitoringu stanowi solidną podstawę do prowadzenia gospodarki energetycznej sprężonym powietrzem, a także do negocjacji lepszych stawek za obsługę serwisową. Diagnostyka sieci sprężonego powietrza ułatwia i zwiększa efektywność pracy służb utrzymania ruchu.

21 MONITORING I NADRZĘDNE STEROWANIE 100% 80% 2 40% 20% 0% 0% 1 100% TRYB ENERGETYCZNY - realizuje rotację pracy sprężarek w trybie optymalizującym zużycie energii. Tryb zalecany przy współpracy sprężarek o różnych wydajnościach. Sterownik dokonując odpowiednich przeliczeń, włącza i wyłącza sprężarki w takiej kolejności, która zapewnia w danym momencie najniższy pobór energii niezbędny do utrzymania w sieci zadanego ciśnienia. Dodatkowo, uaktywniony tryb rotacji czasowej zapewnia równe wykorzystanie o takiej samej wydajności. sprężarek

22 MONITORING I NADRZĘDNE STEROWANIE Układy sterownia pracą sprężarek Nadzór nad praca urządzeń uzdatniania sprężonego powietrza oraz urządzeń peryferyjnych Wizualizacja (raporty, wykresy, podsumowania, monitoring)

23 MONITORING I NADRZĘDNE STEROWANIE Monitoring to nie tylko wgląd w wyniki pomiarów w czasie rzeczywistym ale także możliwość przygotowywania raportów oraz zestawień obejmujących dłuższy okres czasu. Bądź świadom tendencji wzrostu bądź spadku zapotrzebowania określonych wydziałów oraz całego zakładu. Szybko i precyzyjnie sporządzaj dokumentację niezbędną do planowania inwestycji lub kalkulacji kosztów produkcji.

24 PODSUMOWANIE Niezależni eksperci to dziś grupka pionierów promujących podejście do sprężonego powietrza jako do medium energetycznego, a nie tylko gazu atmosferycznego. Działania ekspertów umożliwiły ich partnerom uzyskanie oszczędności liczonych w milionach złotych.

25 PODSUMOWANIE Pozostajemy do Państwa dyspozycji: mgr inż. Wojciech Halkiewicz Tel ;
