1 POLITECHNIKA RZESZOWSKA WYDZIAŁ BUDOWNICTWA, INŻYNIERII ŚRODOWISKA I ARCHITEKTURY KIERUNEK BUDOWNICTWO ZAKŁAD URBANISTYKI I ARCHITEKTURY Kierownik zakładu: dr hab. inż. arch. Adam Rybka Prof. P.Rz ROK III, SEM. 6 URBANISTYKA I ARCHITEKTURA PROJEKT BUDYNKU MIESZKALNEGO WIELORODZINNEGO Prowadzący przedmiot: dr hab. inż. arch. Adam Rybka Prof. P.Rz Prowadzący grupy projektowe: dr hab. inż. arch. Adam Rybka Prof. P.Rz mgr inż. arch. Beata Walicka - Góral, asystent mgr inż. arch. Joanna Dudek, asystent mgr inż. arch. Łukasz Bajda, asystent RZESZÓW 2016

6 URBANISTYKA I ARCHITEKTURA PROJEKT BUDYNKU MIESZKALNEGO WIELORODZINNEGO Prowadzący przedmiot: dr hab. inż. arch. Adam Rybka Prof. P.Rz Prowadzący grupy projektowe: dr hab.

2 PROGRAM KURSU I. TEMAT KURSU II. ZAKRES OPRACOWANIA PROJEKTU III. WYTYCZNE PROJEKTOWE IV. FORMA OPRACOWANIA V. KRYTERIA OCENY VI. HARMONOGRAM ZAJĘĆ I. TEMAT KURSU Projekt budynku mieszkalnego wielorodzinnego wraz z projektem najbliższego otoczenia. Budynek o zróżnicowanej strukturze mieszkań. II. ZAKRES OPRACOWANIA PROJEKTU Część urbanistyczna projektu: Powiązania przestrzenne w skali 1:2000 składające się z analizy struktury zabudowy, analizy funkcji, analizy komunikacji, analizy wysokościowej, analizy zieleni; Plan sytuacyjny w skali 1:1000 ilustrujący funkcjonowanie rozwiązań komunikacji pieszej i kołowej dla projektowanego założenia w skali najbliższego sąsiedztwa i otoczenia; Zagospodarowanie działki w skali 1:500. Na rysunku zagospodarowania działki należy zaznaczyć odpowiednimi symbolami kierunki świata, wejścia do budynku. Należy uwzględnić na planie dojścia dla pieszych, miejsca postojowe dla samochodów, tereny utwardzone, powierzchnie biologicznie czynne (zieleń urządzona niska i wysoka), miejsca gromadzenia odpadów stałych, małą architekturę, plac zabaw dla dzieci i urządzenia do rekreacji; Część architektoniczna projektu: Rzuty parteru, kondygnacji typowej (powtarzalnej),kondygnacji nietypowej oraz rzut garażu w skali 1:100. Na rzutach należy narysować podstawowe wyposażenie pomieszczeń, zaznaczyć osie konstrukcyjne i wymiary. W przypadku rzutów w skali 1:200 należy dodatkowo przedstawić w skali 1:100 rzuty mieszkań typowych jedno, dwu i trzy pokojowych. Wybrane wymiarowane rzuty mieszkań muszą zawierać wykaz pomieszczeń wraz z ich powierzchnią; Przekroje budynku w skali 1:100 powinny zawierać przynajmniej jeden przekrój pionowy narysowany z klatką schodową krojoną wzdłuż biegu schodów z zaznaczonymi kotami wysokościowymi i wymiarami; Elewacje budynku w skali 1:100 - minimum cztery; Aksonometria lub wizualizacja komputerowa; Szkice rozwoju koncepcji bryły, fotografie modelu fizycznego, kolorystyka budynku; Model na działce w skali 1:200. Model bryły ma zilustrować ideę budynku. Model ma podnieść walory rysunkowe przedstawienia projektu; Detal budowlany fragment przekroju pionowego charakterystycznej ściany zewnętrznej w skali 1:20 (od fundamentu aż po szczyt dachu); Opis do projektu powinien zawierać opis idei, koncepcji architektonicznej, rozwiązań funkcjonalnych i technicznych projektu. Konstrukcja opisu powinna być przejrzysta i logiczna. Opis powinien zawierać co najmniej 10 stron tekstu czcionka Arial 12 pt z marginesem 2cm i 1 odstępu między wierszami. Do opisu należy zamieścić inspiracje, szkice oraz dokumentację fotograficzną stanu istniejącego działki.

ZAKRES OPRACOWANIA PROJEKTU Część urbanistyczna projektu: Powiązania przestrzenne w skali 1:2000 składające się z analizy struktury zabudowy, analizy funkcji, analizy komunikacji, analizy

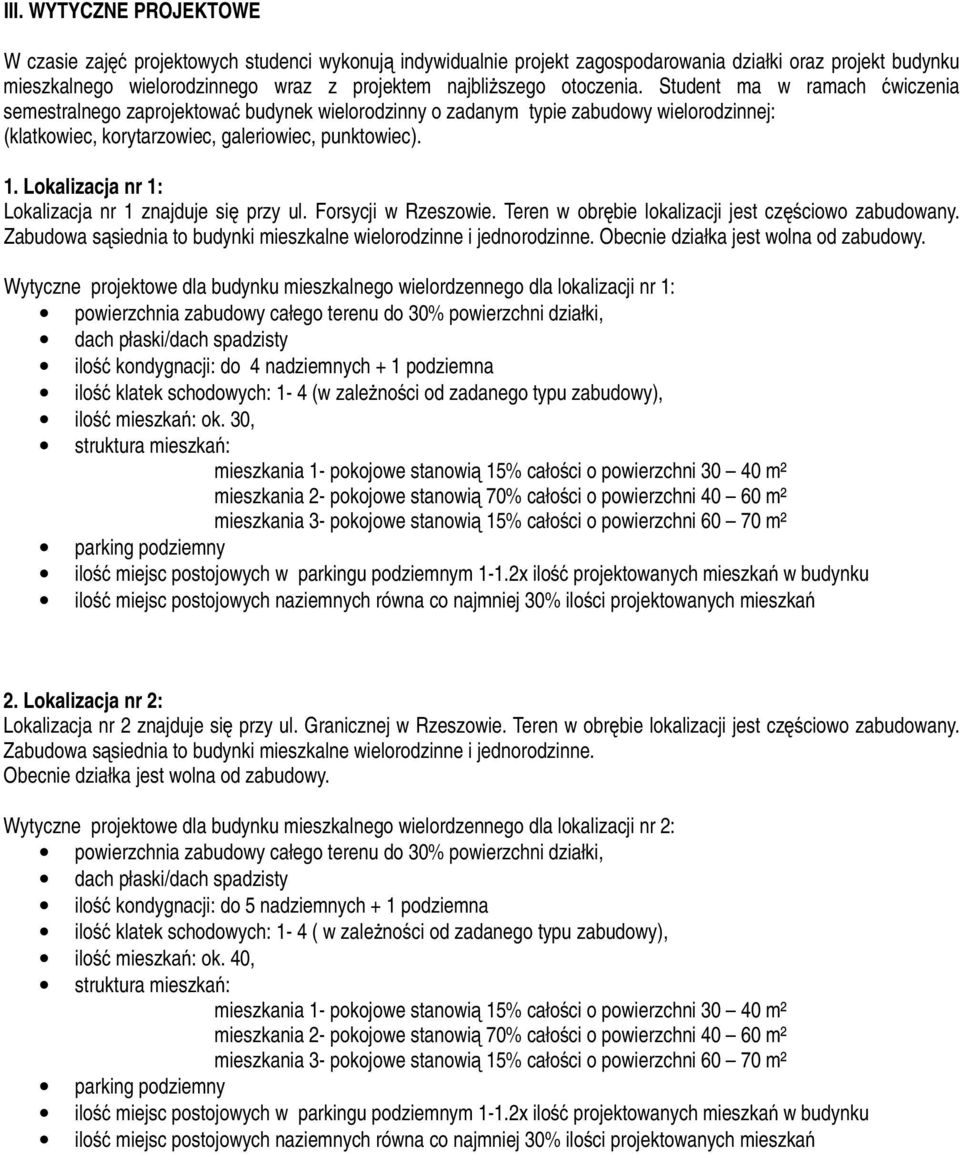

3 III. WYTYCZNE PROJEKTOWE W czasie zajęć projektowych studenci wykonują indywidualnie projekt zagospodarowania działki oraz projekt budynku mieszkalnego wielorodzinnego wraz z projektem najbliższego otoczenia. Student ma w ramach ćwiczenia semestralnego zaprojektować budynek wielorodzinny o zadanym typie zabudowy wielorodzinnej: (klatkowiec, korytarzowiec, galeriowiec, punktowiec). 1. Lokalizacja nr 1: Lokalizacja nr 1 znajduje się przy ul. Forsycji w Rzeszowie. Teren w obrębie lokalizacji jest częściowo zabudowany. Zabudowa sąsiednia to budynki mieszkalne wielorodzinne i jednorodzinne. Obecnie działka jest wolna od zabudowy. Wytyczne projektowe dla budynku mieszkalnego wielordzennego dla lokalizacji nr 1: powierzchnia zabudowy całego terenu do 30% powierzchni działki, dach płaski/dach spadzisty ilość kondygnacji: do 4 nadziemnych + 1 podziemna ilość klatek schodowych: 1-4 (w zależności od zadanego typu zabudowy), ilość mieszkań: ok. 30, struktura mieszkań: mieszkania 1- pokojowe stanowią 15% całości o powierzchni m² mieszkania 2- pokojowe stanowią 70% całości o powierzchni m² mieszkania 3- pokojowe stanowią 15% całości o powierzchni m² parking podziemny ilość miejsc postojowych w parkingu podziemnym 1-1.2x ilość projektowanych mieszkań w budynku ilość miejsc postojowych naziemnych równa co najmniej 30% ilości projektowanych mieszkań 2. Lokalizacja nr 2: Lokalizacja nr 2 znajduje się przy ul. Granicznej w Rzeszowie. Teren w obrębie lokalizacji jest częściowo zabudowany. Zabudowa sąsiednia to budynki mieszkalne wielorodzinne i jednorodzinne. Obecnie działka jest wolna od zabudowy. Wytyczne projektowe dla budynku mieszkalnego wielordzennego dla lokalizacji nr 2: powierzchnia zabudowy całego terenu do 30% powierzchni działki, dach płaski/dach spadzisty ilość kondygnacji: do 5 nadziemnych + 1 podziemna ilość klatek schodowych: 1-4 ( w zależności od zadanego typu zabudowy), ilość mieszkań: ok. 40, struktura mieszkań: mieszkania 1- pokojowe stanowią 15% całości o powierzchni m² mieszkania 2- pokojowe stanowią 70% całości o powierzchni m² mieszkania 3- pokojowe stanowią 15% całości o powierzchni m² parking podziemny ilość miejsc postojowych w parkingu podziemnym 1-1.2x ilość projektowanych mieszkań w budynku ilość miejsc postojowych naziemnych równa co najmniej 30% ilości projektowanych mieszkań

Lokalizacja nr 1: Lokalizacja nr 1 znajduje się przy ul. Forsycji w Rzeszowie. Teren w obrębie lokalizacji jest częściowo zabudowany.

4 IV. FORMA OPRACOWANIA Oddanie -prezentacja całości projektu to przemyślana, estetyczna kompozycja przedstawiająca projekt na planszach w ilości niezbędnej do czytelnego i jednoznacznego przedstawienia przyjętych rozwiązań. Projekt należy przedstawić na planszach złożonych do formatu A4 i spiętych w skoroszyt. Wszystkie plansze należy opisać w tabelce z podaniem: nazwy przedmiotu, imienia i nazwiska autora, roku i semestru studiów oraz imienia i nazwiska prowadzącego grupę projektową oraz nazwy przedmiotu (w dolnym prawym rogu tabelka).skoroszyt powinien zawierać stronę tytułową. Przegląd - część opisowa i rysunkowa należy przedstawić na planszach złożonych do formatu A4 i spiętych w skoroszyt. Wszystkie plansze należy opisać w tabelce z podaniem: nazwy przedmiotu, imienia i nazwiska autora, roku i semestru studiów oraz imienia i nazwiska prowadzącego grupę projektową oraz nazwy przedmiotu (w dolnym prawym rogu tabelka).skoroszyt powinien zawierać stronę tytułową. Część opisowa ze stroną tytułową w formacie A4 spięta w skoroszycie z ponumerowanymi stronami. Obydwie części zarówno rysunkową jak i opisową należy oddać na płytce CD w formacie: tif, jpg, PDF i dołączyć do opisu. W przypadku prac wykonanych ręcznie należy całość zeskanować. Spełnienie powyższych wymagań jest warunkiem przyjęcia pracy zarówno do przeglądów jaki i do oceny końcowej. Nie uczestniczenie w zajęciach i przeglądach, brak całości zakresu opracowania projektu wg wytycznych skutkuje otrzymaniem oceny niedostatecznej z kursowego projektu. Możliwe są dwie nieusprawiedliwione nieobecności w semestrze. V. KRYTERIA OCENY Zgodność z programem kursu: warunkami opracowania, zakresem merytorycznym, formą opracowania. Wartości merytoryczne: oryginalność koncepcji, wartości artystyczne, poprawność merytoryczna zastosowanych rozwiązań, czytelność prezentacji, opracowanie graficzne. Prezentacja projektu, obrona: umiejętność przekazania idei i prezentacji projektu, skuteczna argumentacja przyjętych założeń i rozwiązań projektowych. Ocena końcowa: ocena z przeglądu, ocena końcowa z projektu i klauzury oraz aktywności na zajęciach. Ocena za projekt: 60% oceny stanowią wartości merytoryczne jak oryginalność koncepcji, wartości artystyczne projektu czy prawidłowość rozwiązań. 20% oceny stanowi estetyka, walory opracowania graficznego i czytelność prezentacji projektu 20% oceny stanowi część opisowa i zawarte w niej wartości merytoryczne Oceny wystawione są w oparciu o przyjęte kryteria i system punktacyjny oraz na podstawie oceny i opinii prowadzących grupy projektowe. Ocena z projektu oddanego po wyznaczonym terminie jest niższa.

Wszystkie plansze należy opisać w tabelce z podaniem: nazwy przedmiotu, imienia i nazwiska autora, roku i semestru studiów oraz imienia i nazwiska prowadzącego grupę projektową oraz nazwy przedmiotu

5 LP Data/ Tydzień Temat zajęć VI. HARMONOGRAM ZAJĘĆ Zajęcia organizacyjne. Omówienie semestralnego ćwiczenia projektowego oraz zapoznanie z wymaganiami dotyczącymi zaliczenia przedmiotu Ćwiczenia -analiza terenu i wytyczne projektowe. Typy zabudowy mieszkaniowej wielorodzinnej. Projekt koncepcyjny zagospodarowania terenu wraz z budynkiem wielorodzinnym Ćwiczenia - Garaże i stanowiska parkingowe. Praca nad koncepcją korekty Ćwiczenia - Praca nad koncepcją korekty Ćwiczenia - Praca nad koncepcją korekty Ćwiczenia - Praca nad projektem rozwiązania techniczne i funkcjonalne korekty Ćwiczenia - Praca nad projektemdopracowanie techniczne i konstrukcyjne korekty Przegląd stanu zaawansowania projektu. Zakres analizy terenu, zagospodarowanie działki, rzuty, przekroje, elewacje, model roboczy Ćwiczenia omówienie wyników przeglądu w grupach, praca nad projektem Ćwiczenia- praca nad projektemdopracowanie techniczne i konstrukcyjne korekty Ćwiczenia- praca nad projektemdopracowanie techniczne i konstrukcyjne korekty Klauzura z wiedzy zdobytej na ćwiczeniach i wykładach. Ćwiczenia- praca nad projektemdopracowanie techniczne i konstrukcyjne korekty Ćwiczenia- praca nad projektemdopracowanie techniczne i konstrukcyjne. Opracowanie detalu budowlanego do projektu korekty Opis idei i opis techniczny, opracowanie grafiki, praca nad projektem korekty Oddanie projektu.

Typy zabudowy mieszkaniowej wielorodzinnej. Projekt koncepcyjny zagospodarowania terenu wraz z budynkiem wielorodzinnym. 3 07.03.-11.03.2016 Ćwiczenia - Garaże i stanowiska parkingowe.
