1 URZ DZENIA PODCIŒNIENIOWE DO MONTA U P YT WARSTWOWYCH PANEL-COMPACT PANEL-MASTER PANEL-FORKER PANEL-ROTO

2 PANEL-COMPACT 2-K DO ŒCIENNYCH P YT WARSTWOWYCH Panel-Compact wraz z adapterem do wide³ podczas monta u p³yt œciennych w u³o eniu poziomym PANEL-COMPACT 2-K to akumulatorowe zawiesie podciœnieniowe przeznaczone do chwytania i transportu wszelkiego typu œciennych p³yt warstwowych wspomagaj¹c ich monta na budowie przy wspó³pracy z urawiem, ³adowark¹ lub wózkiem wid³owym. PANEL-COMPACT 2-K wyposa ony jest w bezstopniowe ³o ysko manualnego przechy³u w zakresie poziom-pion oraz ³o ysko nieograniczonego obrotu nx360 0, dzieki czemu umo liwia szybki i sprawny monta p³yt œciennych, zarówno w u³o eniu pionowym, jak i poziomym. PANEL-COMPACT 2-K posiada nowoczesny 2-obwodowy uk³ad podciœnieniowy zgodny z norm¹ PN-EN umo liwiaj¹cy monta p³yt bez stosowania dodatkowych pasów zabezpieczaj¹cych. SZCZEGÓLNE ZALETY: do wszelkiego typu œciennych p³yt warstwowych zarówno w u³o eniu pionowym, jak i poziomym udÿwig 400 kg dwuobwodowy uk³ad podciœnieniowy zgodny z norm¹ PN-EN umo liwia monta p³yt bez stosowania dodatkowych zabezpieczeñ zwarta i porêczna kostrukcja solidne, odporne na uszkodzenia wykonanie opcjonalny adapter teleskopowy z mocowaniem do wide³ umo liwia wspó³pracê z wózkami i ³adowarkami

3 PANEL-COMPACT 2-K DANE TECHNICZNE: UdŸwig: Masa w³asna: Wymiary zewn.: Zasilanie: Przechy³ kg 100 kg 720 x 291 x 1430 mm akumulatorowe, 24V manualny bezstopniowy, poziom-pion Obrót tak, manualny z blokad¹ mech. co 90 0 P³yta ss¹ca: aluminiowa, 4-komorowa, 2-obwodowa wymiary 720 x 960 mm wymienny profil uszczelniaj¹cy Generator pró ni: pompa pró niowa, 24 V Uk³ad pró niowy: 2-obwodowy zgodny z PN-EN Wszelkie instrumenty obs³ugowe takie jak dÿwignia przechy³y i obrotu jak równie zawór za³aczaj¹cy podciœnienie znajduj¹ siê bezpoœrednio na urz¹dzeniu. Bezpieczeñstwo: Obs³uga: Podwieszenie: dwa niezale ne obwody pró niowe, zawory zwrotne, zbiorniki wyrównawcze pró ni, czujniki podciœnienia, syrena alarmowa dla ka dego z obwodów, wskaÿniki optyczne wartoœci podciœnienia poprzez elementy obs³ugowe umieszczone na urzadzeniu (opcjonalnie sterowanie radiowe) ucho zaczepu (opcjonalnie adapter do wide³) Schemat z wymiarami PANEL-COMPACT

4 PANEL-MASTER 2-K DO DACHOWYCH I ŒCIENNYCH P YT WARSTWOWYCH PANEL-MASTER 2-K podczas monta u p³yt dachowych o d³ugoœci 16 metrów PANEL-MASTER 2-K to akumulatorowe zawiesie podciœnieniowe przeznaczone do chwytania i transportu wszelkiego typu dachowych i œciennych p³yt warstwowych wspomagaj¹c ich monta na budowie przy wspó³pracy z urawiem lub ³adowark¹. PANEL-MASTER 2-K wyposa ony jest w bezstopniowe ³o ysko manualnego przechy³u w zakresie poziom-pion, dzieki czemu umo liwia szybki i sprawny monta p³yt dachowych i œciennych zarówno w u³o eniu pionowym,jak i poziomym. SZCZEGÓLNE ZALETY: do wszelkiego typu œciennych i dachowych p³yt warstwowych dwuobwodowy uk³ad podciœnieniowy zgodny z norm¹ PN-EN umo liwia monta p³yt bez stosowania dodatkowych zabezpieczeñ udÿwig 400 kg solidne, odporne na uszkodzenia wykonanie PANEL-MASTER 2-K posiada nowoczesny 2-obwodowy uk³ad podciœnieniowy zgodny z norm¹ PN-EN umo liwiaj¹cy monta p³yt bez stosowania dodatkowych pasów zabezpieczaj¹cych. najwy szej jakoœci komponenty podciœnieniowe niewielki ciê ar

5 PANEL-MASTER 2-K PANEL-MASTER 2-K skonstruowany zosta³ tak, aby stanowi³ ³atw¹ w transporcie oraz prost¹ w monta u i stosowaniu pomoc w trakcie prac budowlanych. Najciê szy element zawiesia - modu³ podstawowy- wa y jedynie 45 kg, co umo ³iwia jego bezproblemowe przenoszenie przez 2 osoby. Wszystkie przyssawki s¹ zamontowane na sta³e na modu- ³ach przyssawkowych, co znacznie u³atwia szybkie i niek³opotliwe uruchomienie urz¹dzenia ograniczaj¹ce siê do wsuniêcia modu³ów przyssawkowych w trawersê g³ówn¹ oraz po³¹czenia szybkoz³¹czek o tych samych kolorach. Wyposa enie dodatkowe zawiesia PANEL-MASTER 2-K stanowi¹ kosz lub wózek transportowy umo liwiaj¹ce transport i sk³adowanie kompletnego urz¹dzenia. DANE TECHNICZNE: PANEL-MASTER 2-K podczas monta u p³yt dachowych UdŸwig: p³yty dachowe 300 lub 400 kg* p³yty œcienne 200 lub 400 kg* * -zale nie od iloœci i typu przyssawek Masa w³asna: kg zale nie od konfiguracji Wymiary zewn.: œciany 1730 x 1090 x 490 mm dach x 1090 x 1100 mm Zasilanie: Przechy³ 90 0 P³yty ss¹ce: akumulatorowe, 24V manualny bezstopniowy (poziom-pion) zaleznie od zastosowania s¹ do wyboru: przyssawki okrag³e 250 mm przyssawki owalne 320 x 100 mm przyssawki prostok¹tne 635 x 245 mm wymienny profil uszczelniaj¹cy PANEL-MASTER 2-K podczas monta u w pionie p³yt œciennych Generator pró ni: pompa pró niowa, 24V Uk³ad pró niowy: 2-obwodowy zgodny z PN-EN Bezpieczeñstwo: dwa niezale ne obwody pró niowe, zawory zwrotne, zbiorniki wyrównawcze pró ni, czujniki podciœnienia, syrena alarmowa dla ka dego z obwodów, wskaÿniki optyczne wartoœci podciœnienia Obs³uga: Podwieszenie: poprzez elementy obs³ugowe umieszczone na urzadzeniu (opcjonalnie sterowanie radiowe) przestawne ucho zaczepu PANEL-MASTER 2-K podczas monta u w poziomie p³yt œciennych

6 PANEL-FORKER 2-K DO MONTAZU ŒCIENNYCH I SUFITOWYCH P YT WARSTWOWYCH PANEL-FORKER 2-K podczas transportu p³yty warstwowej PANEL-FORKER 2-K to akumulatorowy manipulator podciœnieniowy przeznaczony do chwytania i transportu wszelkiego typu œciennych p³yt warstwowych wspomagaj¹c ich monta na budowie przy wspó³pracy z ³adowark¹ lub wózkiem wid³owym.. PANEL-FORKER 2-K posiada hydrauliczny napêd podnoszenia i przechy³u przenoszonego ³adunku, a sterowanie w³¹cznie z za³aczniem i od³¹czaniem ssania odbywa sie przy pomocy przewodowej lub bezprzewodowej (opcja) kasety steruj¹cej. Ponadto urz¹dzenie posiada manualny przegub obrotu chwytaka z pozycji poziomej do pionowej, w celu monta u p³yt œciennych zarówno w u³o eniu poziomym, jak i pionowym. SZCZEGÓLNE ZALETY: do wszelkiego typu œciennych p³yt warstwowych w u³o eniu poziomym i pionowym dwuobwodowy uk³ad podciœnieniowy zgodny z norm¹ PN-EN umo liwia monta p³yt bez stosowania dodatkowych zabezpieczeñ udÿwig 400 kg sterowanie umo liwiaj¹ce zdaln¹ realizacjê operacji z kabiny operatora sprawny i bezpieczny monta p³yt œciennych i sufitów najwy szej jakoœci komponenty podciœnieniowe, elektryczne i hydrauliczne

7 PANEL-FORKER 2-K PANEL-FORKER 2-K to najwy szej jakoœci urz¹dzenie przeznaczone do szybkiego pobierania p³yt œciennych i sprawnego podawania ich do pozycji monta u przez jedn¹ osobê - operatora wózka wid³owego/³adowarki. Skutkuje to zmniejszeniem ekipy monta owej oraz znacz¹cym skróceniem czasu prac monta owych. PANEL-FORKER 2-K to niezast¹piona pomoc przy monta u zewnêtrznych oraz wewnêtznych œcian oraz sufitów z p³yt warstwowych lub innych elementów budowlanych o szczelnej i zwartej powierzchni, takich jak tworzywa sztucze, szk³o, kasetony itp. DANE TECHNICZNE: PANEL-FORKER 2-K mo e pobieraæ p³yty z pozycji poziomej... UdŸwig: 200 lub 400 kg* * -zaleznie od typu przyssawek Masa w³asna: Wymiary zewn.: Zasilanie: Przechy³ ok. 600 kg 1610 x 1810 x 1310 mm akumulatorowe, 24V hydrauliczny, bezstopniowy (poziom-pion-poziom) Obrót chwytaka: +/ (trawersa chwytaka poziom-pion) P³yty ss¹ce: zaleznie od zastosowania s¹ do wyboru: przyssawki okrag³e 250 mm przyssawki owalne 320 x 100 mm wymienny profil uszczelniaj¹cy...i montowaæ je jako warstwê sufitu Generator pró ni: pompa pró niowa, 24V Uk³ad pró niowy: 2-obwodowy zgodny z PN-EN Bezpieczeñstwo: dwa niezale ne obwody pró niowe, zawory zwrotne, zbiorniki wyrównawcze pró ni, czujniki podciœnienia, syrena alarmowa dla ka dego z obwodów, wskaÿniki optyczne wartoœci podciœnienia Obs³uga: Mocowanie: poprzez przewodow¹ kasetê steruj¹c¹ (opcjonalnie sterowanie radiowe) do wide³ wózków podnoœnikowych PANEL-FORKER 2-K podczas monta u w poziomie p³yt œciennych

8 PANEL-ROTO 2-K DO ODWRACANIA P YT WARSTWOWYCH NA DRUG STRONÊ PANEL-ROTO 2-K podczas odwracania na drug¹ stronê p³yt warswowych PANEL-ROTO 2-K to akumulatorowy manipulator podciœnieniowy przeznaczony do chwytania i odwracania na drug¹ stronê wszelkiego typu p³yt warstwowych wspomagaj¹c ich montaz na budowie przy wspó³pracy z urawiem lub wid³owym wózkiem podnoœnikowym. Drugim zastosowaniem urz¹dzenia jest monta dachowych p³yt warstwowych. PANEL-ROTO 2-K wyposa ony jest w hydrauliczny napêd obracania przenoszonego ³adunku, a sterowanie wszelkimi funkcjami, z za³aczniem i od³¹czaniem ssania w³¹cznie, odbywa sie przy pomocy przewodowej lub bezprzewodowej (opcja) kasety steruj¹cej. PANEL-MASTER 2-K posiada modu³ow¹ konstrukcjê trawersy g³ównej, umo liwiaj¹c¹ chwytanie i transport p³yt dachowych do 18 metrów d³ugoœci. SZCZEGÓLNE ZALETY: odwracanie na drug¹ stronê wszelkiego typu œciennych i dachowych p³yt warstwowych monta p³yt dachowych do 18 metrów d³ugoœci dwuobwodowy uk³ad podciœnieniowy zgodny z norm¹ PN-EN umo liwia monta p³yt bez stosowania dodatkowych zabezpieczeñ udÿwig 400 kg sterowanie umo liwiaj¹ce zdaln¹ realizacjê operacji z kabiny operatora solidne mocowanie do wide³ lub haka

9 PANEL-ROTO 2-K Wyposa enie standardowe PANEL-ROTO 2-K stanowi¹ ponadto nastêpuj¹ce elementy - dodatkowa optyczna sygnalizacja alarmowa - ³añcuchy zabezpieczaj¹ce przed zsuniêciem siê chwytaka z wide³ - stojak transportowy umo liwiaj¹c ³atwy i bezpieczny transport, roz³adunek i sk³adowanie urz¹dzenia. DANE TECHNICZNE: Stojak transportowy umo liwia bezpieczny transport na budowê UdŸwig: 200 lub 400 kg* * -zaleznie od typu przyssawek Masa w³asna: Wymiary zewn.: ok kg x 1610 x 1490 mm Wymiary transp.: 1500 x 1000 x 1500 mm Zasilanie: Przechy³ P³yty ss¹ce: akumulatorowe, 24V hydrauliczny, bezstopniowy (poziom-pion-poziom) zaleznie od zastosowania s¹ do wyboru: przyssawki okrag³e 250 mm przyssawki owalne 320 x 100 mm wymienny profil uszczelniaj¹cy Odwracanie p³yt przy zastosowaniu wózka wid³owego Generator pró ni: pompa pró niowa, 24V Uk³ad pró niowy: 2-obwodowy zgodny z PN-EN Bezpieczeñstwo: dwa niezale ne obwody pró niowe, zawory zwrotne, zbiorniki wyrównawcze pró ni, czujniki podciœnienia, syrena alarmowa dla ka dego z obwodów, wskaÿniki optyczne wartoœci podciœnienia Obs³uga: Mocowanie: poprzez przewodow¹ kasetê steruj¹c¹ (opcjonalnie sterowanie radiowe) do wide³ wózków podnoœnikowych do haka dÿwignic Odwracanie p³yt przy zastosowaniu urawia

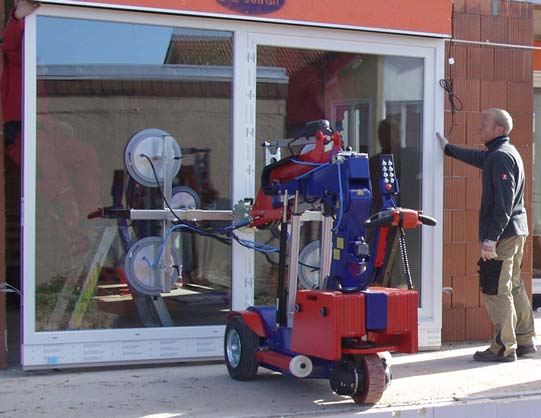

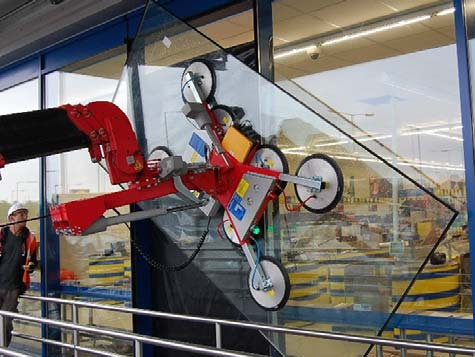

10 Nasza kompletna oferta urz¹dzeñ budowlanych obejmuje: URZ DZENIA PODCIŒNIENIOWE DO P YT WARSTWOWYCH Kompletna oferta podciœnieniowych zawiesi i manipulatorów przeznaczonych do chwytania, podnoszenia, przechylania i obracania œciennych i dachowych p³yt warstwowych. Standardowa oferta zawiera nastêpuj¹ce produkty: PANEL-COMPACT PANEL-MASTER PANEL-FORKER PANEL-ROTO URZ DZENIA PODCIŒNIENIOWE DO SZYB I SZK A Kompletna oferta podciœnieniowych zawiesi i manipulatorów przeznaczonych do chwytania, podnoszenia, przechylania i obracania szyb, szk³a i elewacji. Standardowa oferta zawiera nastêpuj¹ce produkty: GLASS-MASTER 300 GLASS-MASTER 400/600/800 GLASS-MASTER 400/600/800/1000 GLASS-SPIDER-MASTER 300/600/1000 WÓZKI I ROBOTY MONTA OWE DO SZYB I SZK A Kompletna oferta wózków transportowo-monta owych przeznaczonych do chwytania, podnoszenia, przechylania i obracania szyb, szk³a i elewacji. Standardowa oferta zawiera nastêpuj¹ce produkty: BIG-FOOT KS ROBOT KS ROBOT LIFT KS WIGA
