Teoria sieci komputerowych

Transkrypt

1 Teoria sieci komputerowych.... Rafał Wojciechowski

2 ModelOSI/ISO Warstwa fizyczna Warstwa łącza danych Warstwa sieciowa Warstwa transportowa

3 ModelDARPAvsOSI

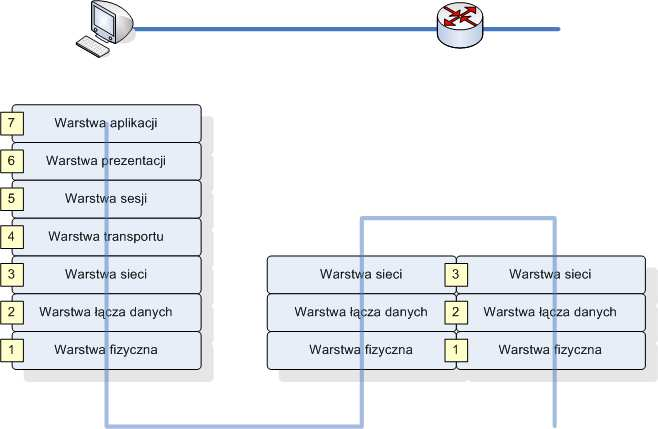

4 Komunikacja w siedmiowarstwowym modelu sieci

5 Zadania warstwy transportowej wprowadza przezroczysty transfer danych pomiędzy użytkownikami docelowymi wprowadzając mechanizmy zapewniające niezawodność transmisji Strumień danych warstwy transportowej jest logicznym połączeniem pomiędzy punktami w sieci Kontrola nad strumieniem jest realizowana przy udziale warstw niższych i obejmuje szereg mechanizmów segmentacji, potwierdzeń, przesuwnego okna,...

6 Zadania warstwy transportowej Realizacja funkcji transportu danych Niezawodne i precyzyjne regulowanie przepływu informacji ze źródła do celu Quality of Service Kontrola przepływu wspomagana przez niższe warstwy modelu OSI

7 Własności warstwy transportu Protokół zorientowany połączeniowo Protokół zorientowany połączeniowo- mechanizm tranmisji danych zakładający ustanowienie połączenia(negocjację ustawień połączenia) przed właściwą wymianą danych. Protokoły zorientowane połączeniowo zalicza się do grupy protokołów niezawodnych, gdyż gwarantują otrzymanie danych przez stronę zdalną we właściwej sekwencji

8 Własności warstwy transportu Protokół bezpołączeniowy Protokół bezpołączeniowy- mechanizm tranmisji danych umożliwiający wysłanie danych bez wcześniejszego ustanowienia połączenia(negocjacji ustawień). Protokoły bezpołączeniowe zalicza się do grupy protokołów zawodnych, gdyż nie gwarantują otrzymania danych przez stronę zdalną(brak mechanizmów potwierdzeń)

9 Kontrola przepływu Dostosowanie tempa transmisji poprzez wprowadzenie mechanizmów potwierdzeń umożliwiających spowolnienie tempa nadawania Transmisja określonych sekwencji danych poprzez wprowadzenie numerów ramek i uwzględnienie ich w numerach potwierdzeń Wprowadzenie metod korekcji błędów- definicje sposobów wykrywania błędów transmisji(error Detection CRC16, CRC32,...)orazreakcjinanie(ErrorControl ARQ)

10 StopAndWaitARQ

11 GoBackNARQ

12 GoBackNARQ

13 Nagłówek warstwy transportu

14 Protokoły warstwy transportu TCP(Transmission Control Protocol) UDP(User Datagram Protocol) SCTP(Stream Control Transmission Protocol)

15 Protokół TCP, Transmission Control Protocol Protokół zorientowany połączeniowo(wirtualne obwody) niezawodność Segementyzacja danych/ konsolidacja segmentów Retransmisja wszystkiego, co nie zostało odebrane

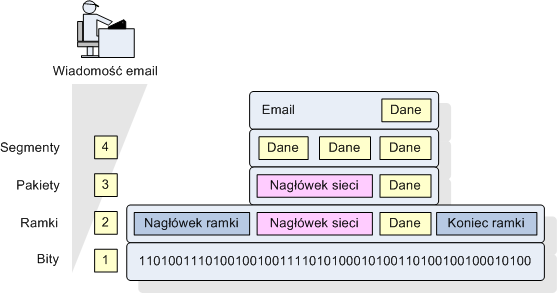

16 Enkapsulacja danych

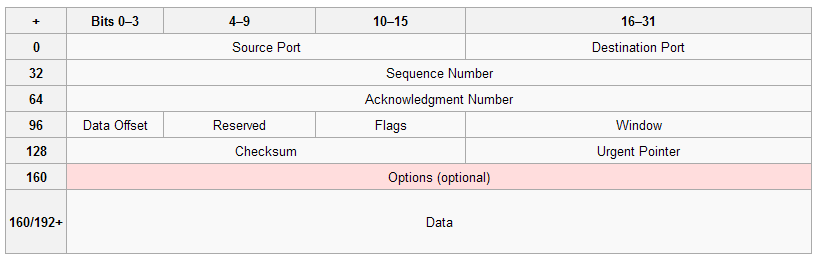

17 Nagłówek prokołu TCP

18 Nagłówek prokołu TCP oraz IP

19 Metody połączeniowe TCP TCP Three-Way Handshake/ Open Connection TCP Simple Acknowledgement TCP Sliding Window TCP Sequence and Acknowledgement Numbers

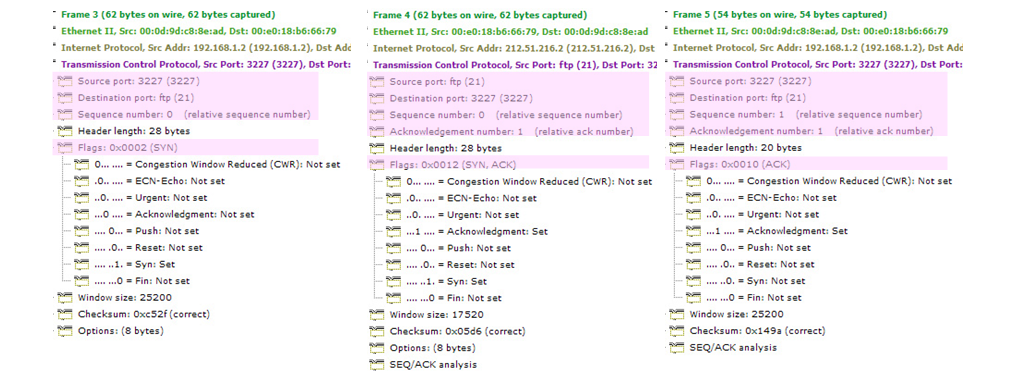

20 TCP Three-Way Handshake Procedura inicjalizacyjna protokołów zorientowanych połączeniowo przeprowadzana jest w celu synchronizacji początkowych numerów sekwencyjnych ramek nadawcy i odbiorcy kontrola przepływu realizowana na podstawie numerów sekwencyjnych ramek; konieczność synchronizacji z uwagi na brak jakiegokolwiek powiązania między numerami sekwencyjnymi a czasem bądź innymi czynnikami mogącymi mieć wpływ na dobór numeru początkowego Przebieg procedury zakłada wymianę informacji zawierającej bit kontrolny synchronizacji( SYN) oraz numer początkowy ramki

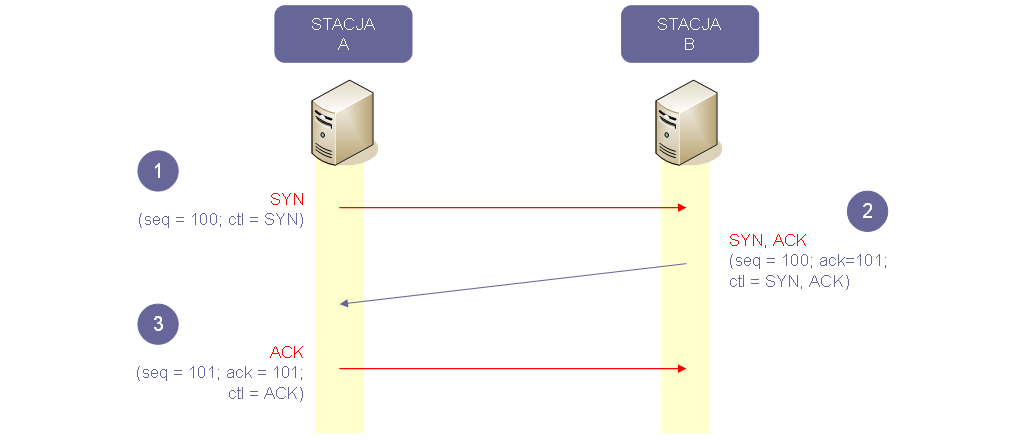

21 Potrójny uścisk ręki

22 Potrójny uścisk ręki

23 TCP, wymiana danych Bezbłędny transfer danych Transfer oczekiwanych danych(z zachowaniem kolejności) Retransmisja zagubionych pakietów Ignorowanie zduplikowanych pakietów Zapobieganie przeciążeniom

24 Protokół UDP, User Datagram Protocol Protokół bezpołączeniowy zawodność Transmisja datagramów bez podziału ani konsolidacji przepływających informacji Brak mechanizmów sprawdzenia poprawności otrzymania informacji i kontroli przepływu( niezawodność może być realizowana przez protokoły warstw wyższych)

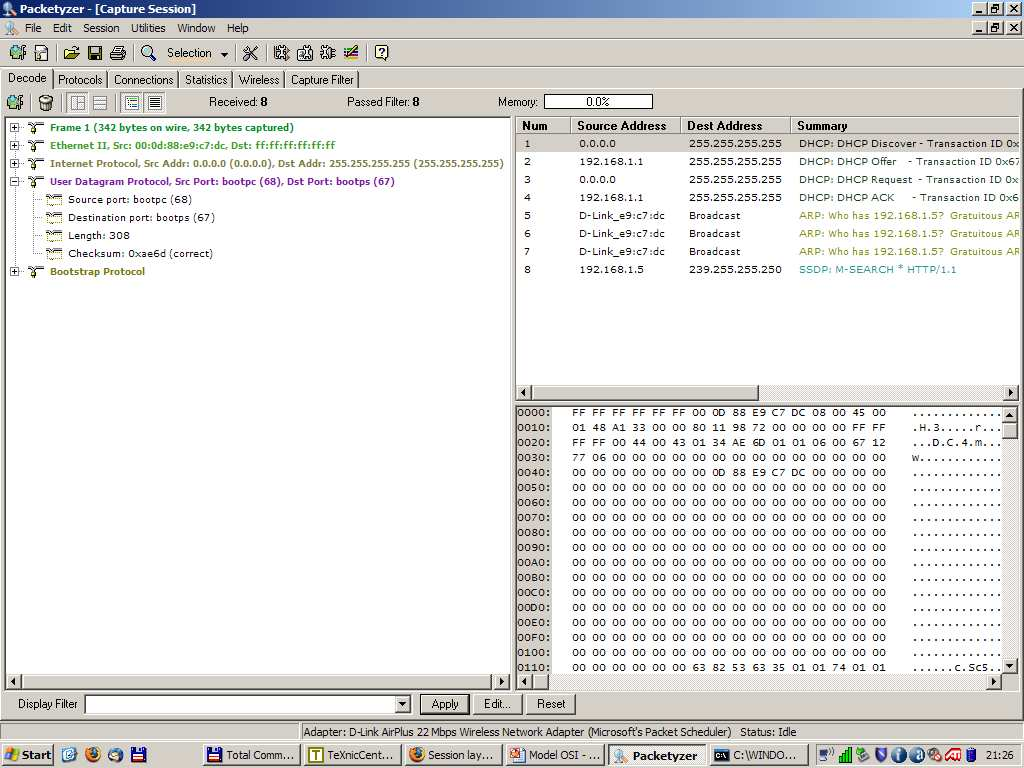

25 Nagłówek prokołu UDP

26 Porównanie protokołów warstwy transportu TCP UDP Rozmiar nagłówka 20 bajtów 8 bajtów Treść pakietu Segment Datagram Numer portu Tak Tak Zorientowany połączeniowo Tak Nie ARQ Tak Nie Numeracja sekw. segmentu Tak Nie Kontrola przepływu Tak Nie

27 Protokoły pochodne TCP oraz UDP TCP: File Transfer Protocol( FTP), Hypertext Transfer Protocol( HTTP), Simple Mail Transfer Protocol( SMTP),Telnet,... UDP: Trivial File Transfer Protocol( TFTP), Simple Network Management Protocol( SNMP), Dynamic Host Control Protocol( DHCP), Domain Name System( DNS),...

28 Zadania warstwy sesji stanowi interfejs pomiędzy warstwami prezentacji oraz transportu Wprowadza mechanizm zarządzania dialogiem(sesją) pomiędzy procesami aplikacji użytkowników końcowych Umożliwia wymianę danych w trybach full- oraz halfduplex oraz definiuje metody nawiązania, podtrzymywania oraz zakończenia sesji

29 Fazy sesji Nawiązanie połączenia(sesji) Wymiana danych Zakończenie połączenia(sesji)

30 Nawiązanie połączenia

31 Celowość warstwy sesji Głównym zamysłem wprowadzenia warstwy sesji było umożliwienie transmisji współbieżnej informacji pochodzących z różnych strumieni(źródeł danych) poprzez mechanizmy znakowania usług i odpowiedniej synchronizacji dialogu komunikacyjnego

32 Znakowanie usług Strumienie danych pochodzące od konkretnych aplikacji klienckich i przekazywane do konkretnych usług zdlanych wykorzystują mechanizm portów(gniazd) do identyfikacji określonych sesji warstw wyższych Numeracja portów portyokreśloneprzydzielaneprzeziana(internet Assigned Numbers Authority) portydynamiczne portyzarejestrowanedlaokreślonychproducentów(najczęściej również w zakresie ) Identyfikacja toru nadawca odbiorca:[adres IP] + [Numer portu]

33 Numery portów

34 Stany portów Podczas komunikacji pomiędzy usługami na konkretnych portach, wyszczególnia się określone stany portów w zależności od konkretnej sytuacji w sesji Możliwe stany portów: LISTEN, SYN-SENT, SYN-RECEIVED, ESTABLISHED, FIN-WAIT-1, FIN-WAIT-2, CLOSE-WAIT, CLOSING, LAST-ACK, TIME-WAIT, CLOSED

35 Stany portów LISTEN- stan nasłuchiwania, oczekiwanie na połączenie ze zdalnego hosta( typowy stan w aplikacjach serwerowych) SYN-SENT- stan oczekiwania na odpowiedź zdalnej strony z ustawionymi flagami SYN oraz ACK(wysłano SYN, 3-way handshake) SYN-RECEIVED- stan oczekiwania na odpowiedź zdalnej strony z potwierdzeniem ACK(wysłano SYN i ACK, 3-way handshake) ESTABLISHED- stan gotowości do wymiany danych(sesja zestawiona)

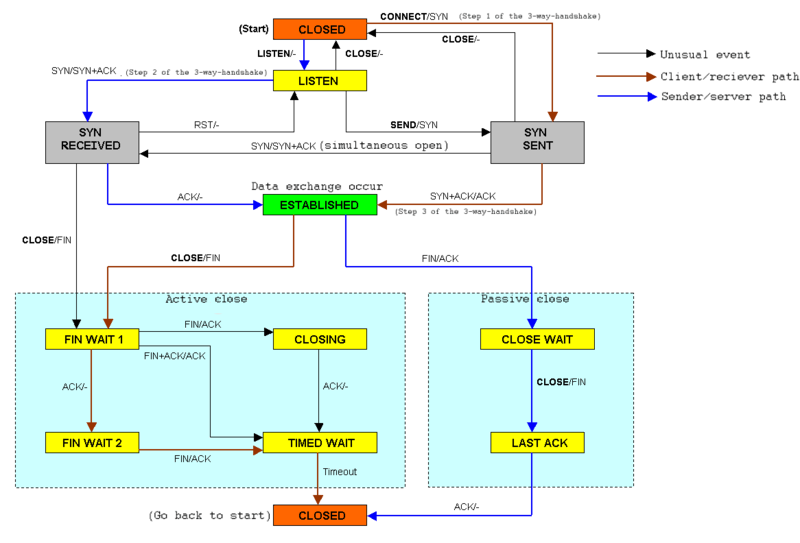

36 Stany portów

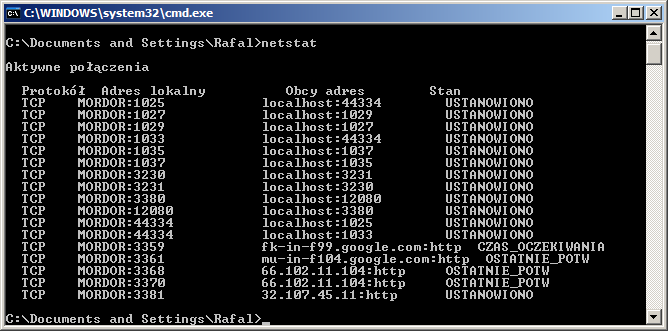

37 Stany portów Lista połączeń i stanów portów netstat

38 Protokoły warstwy sesji NetBIOS(Network Basic Input Output System) RPC(Remote Procedure Call Protocol) RTP(Real-time Transport Protocol) RTCP(Real-time Transport Control Protocol) SMPP(Short Message Peer-to-Peer) SCP(Secure Copy Protocol) SHH(Secure Shell)

39 jest odpowiedzialna za dostarczenie i formatowanie informacji do/ z warstwy aplikacji celem dalszego przetwarzania lub wyświetlenia Głównym zadaniem warstwy prezentacji jest konwersja syntaktyczna danych w sposób zrozumiały dla systemów końcowych(standardy zależne od implementacji) wprowadza również kompresję oraz enkrypcję danych

40 , formaty danych ASCII ASCII(American Standard Code for Information Interchange)- sposób 7-bitowego kodowania znaków bazujący na alfabecie angielskim. ASCII zostało standardem w 1967, zrewidowane w 1986.Obecnieobejmujekodydla128znaków,wtym33 niedrukowalnych(znaki kontrolne formatowania tekstu) i 95 drukowalnych. Dostępne są również rozszerzenia ASCII: Extended ASCII,UTF-8,ISO8859,Windowscodepages,...

41 , formaty danych EBCDIC EBCDIC(Extended Binary Coded Decimal Interchange Code)- sposób 8-bitowego kodowania znaków wprowadzony przez IBM w Dostępne rozszerzenia dla określonych krajów(zróżnicowanie standardów)

42 , kompresja danych Kompresja danych Kompresja danych- proces kodowania informacji z wykorzystaniem mniejszej ilości bitów niż informacja oryginalna. Aby proces komunikacyjny mógł funkcjonować z wykorzystaniem kompresji, zarówno nadawca, jak i odbiorca muszą stosować ten sam algorytm kodowania. Stosowanie kompresji danych zmniejsza potencjalną ilość transmitowanych danych oszczędność pasma

43 , enkrypcja danych Enkrypcja danych Enkrypcja danych- proces kodowania informacji uniemożliwiający odczyt jej znaczenia bez odpowiedniej wiedzy. Enkrypcja danych jest powszechną metodą zabezpieczeń sieci, szczególnie w dziedzinach strategicznych e-commerce. Enkrypcja danych przebiega w oparciu o różne algorytmy szyfracji(szyfry blokowe, strumieniowe, w oparciu o klucze symetryczne, asymetryczne,...). Proces szyfracji danych może być przeprowadzany na dowolnej z warstw

44 , algorytmy szyfracji danych AES BlowFish DES RC5,RC6 TwoFish...

45 Protokoły warstwy prezentacji LPP(Lightweight Presentation Protocol) NCP(NetWare Core Protocol) NDR(Network Data Representation) XDR(eXternal Data Representation)

46 jest najbliższa końcowemu użytkownikowi Nie dostarcza usług dla żadnej innej warstwy jest jedynie odbiorcą W warstwie aplikacji zaimplementowane są usługi sieciowe dla konkretnych aplikacji Wyznacza wymaganą ilość funkcji i zasobów niezbędnych do nawiązania połączenia sieciowego

47 Zadania warstwy aplikacji Identyfikacja i ustalanie dostępności potencjalnych partnerów sieciowych(hostów zdolnych komunikować się) Synchronizacja współpracujących ze sobą aplikacji Ustanawianie zgodności procedur kontroli i naprawy błędów Kontrolowanie integralności danych

48 Protokoły warstwy aplikacji BOOTP(Bootstrap Protocol) DHCP(Dynamic Host Configuration Protocol) DNS(Domain Name System(Service) Protocol) FTP(File Transfer Protocol) HTTP(HyperText Transfer Protocol) IMAP, IMAP4(Internet Message Access Protocol)

49 Protokoły warstwy aplikacji NTP(Network Time Protocol) POP, POP3(Post Office Protocol) SMB(Server Message Block) SMTP(Simple Mail Transfer Protocol) SNMP(Simple Network Management Protocol) TELNET(Terminal Emulation Protocol of TCP/IP)

50 Aplikacje sieciowe Przeglądarki WWW Klienty poczty Przeglądarki grup dyskusyjnych Komunikatory...

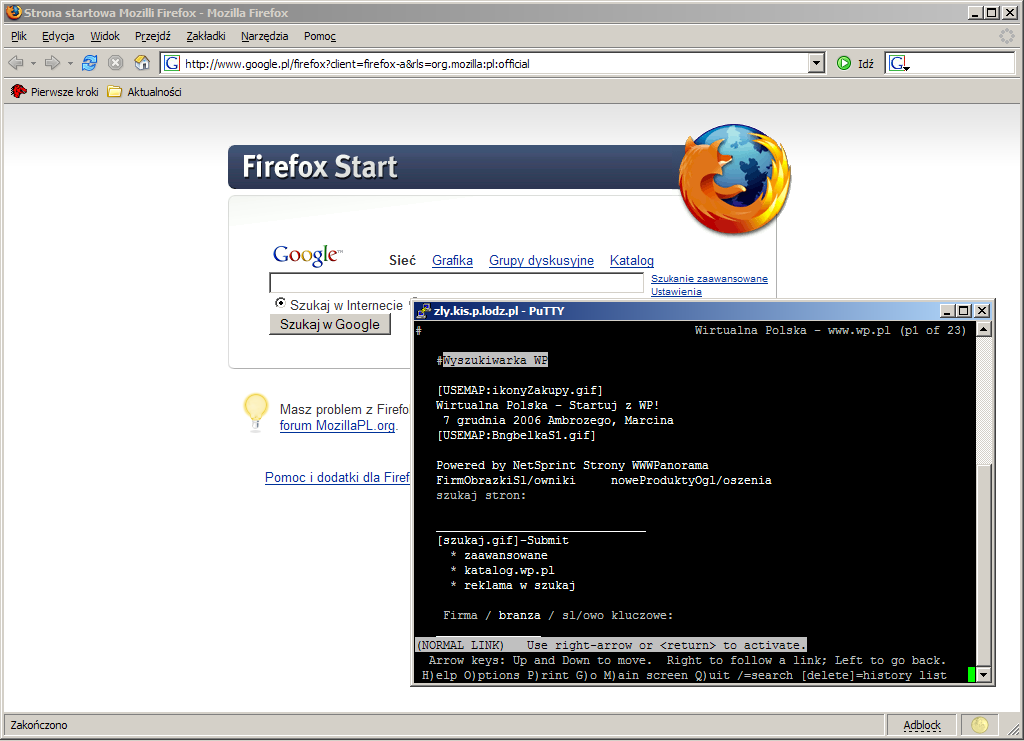

51 Aplikacje sieciowe, przeglądarki WWW

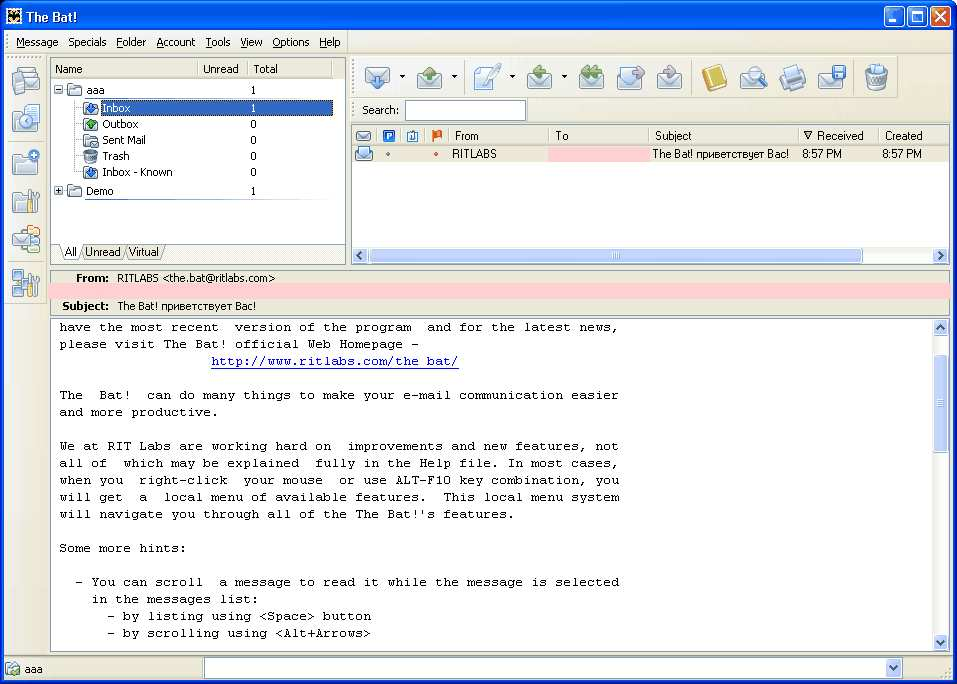

52 Aplikacje sieciowe, klienty poczty

53 Aplikacje sieciowe, komunikatory sieciowe Gadu-gadu Tlen Jabber ICQ...

54 Aplikacje sieciowe, dostęp zdalny

55 Niedogodności modelu OSI Model TCP/IP Struktura protokołów modelu TCP/IP Mankamenty modelu OSI Model OSI jest dobrym modelem edukacyjnym wyjaśniającym zasady funkcjonowania komunikacyjnych sieci komputerowych, wielokrotnie ma jednak małe odniesienie do rzeczywistych implementacji Dekompozycja problemu komunikacji na poszczególne warstwy wielokrotnie jest nieefektywna i komplikuje analizę zdarzeń sieci

56 Niedogodności modelu OSI Model TCP/IP Struktura protokołów modelu TCP/IP Model TCP/IP Jakkolwiek używa się terminu model TCP/IP(model DARPA, model DoD), jednak(w przeciwieństwie do modelu ISO) nie jest to oficjalny model protokołów Stanowi duży zbiór protokołów wydanych przez IAB(Internet Activities Board) jako standardy dla Internetu

57 Niedogodności modelu OSI Model TCP/IP Struktura protokołów modelu TCP/IP Model TCP/IP Wywodzi się z eksperymentalnej sieci ARPANET Agencji ds. Zaawansowanych Projektów Badawczych Departamentu Obrony USA(DARPA, Defense Advanced Research Projects Agency), 1970 Nazwa TCP/IP pochodzi od dwóch najważniejszych protokołów: protokołu kontroli transmisji TCP(Transmission Control Protocol) oraz protokołu intersieci IP(Internet Protocol)

58 Niedogodności modelu OSI Model TCP/IP Struktura protokołów modelu TCP/IP Model TCP/IP TCP/IP(a nie model OSI) stanowi dominującą współcześnie architekturę sieci komputerowych Architektura TCP/IP ma strukturę hierarchiczną, przy czym nie jest wymagane użycie każdej warstwy Oryginalnie wyróżnia się cztery warstwy warstwędostępudosieci warstwęintersieci warstwętransportową warstwęaplikacji

59 Niedogodności modelu OSI Model TCP/IP Struktura protokołów modelu TCP/IP ModelDARPAvsOSI

60 Niedogodności modelu OSI Model TCP/IP Struktura protokołów modelu TCP/IP Struktura protokołów modelu TCP/IP Warstwa fizyczna: Bluetooth, Ethernet physical layer, ISDN, Modems, RS232, SONET/SDH, USB, Wi-Fi,... Warstwa dostępu do sieci: ATM, Bluetooth, Ethernet, FDDI, FrameRelay,GPRS,PPP,... Warstwa intersieci: IP(IPv4, IPv6), ARP, BGP, ICMP, IGMP, IGP,... Warstwatransportu:TCP,UDP,RSVP,DCCP,SCTP,... : DHCP, DNS, FTP, HTTP, IMAP4, IRC, POP3,SMTP,SNMP,SSH,TELNET,...

61 Jaktowszystkodziała?:)...

62 , przykład 1

63 , przykład 1 Użytkownik komputera Gimmli( ) dokonuje próby spingowania komputera Daeron( ). Jak będzie przebiegał ogół działań komunikacyjnych przy wydaniu polecenia: Gimmli> ping Odpowiedź: 1. ARP Request(Who has ?) ARP Reply 2. ICMP Request(Echo Request) ICMP Reply(Echo Reply)

64 , przykład 1 Użytkownik komputera Gimmli( ) dokonuje próby spingowania komputera Daeron( ). Jak będzie przebiegał ogół działań komunikacyjnych przy wydaniu polecenia: Gimmli> ping Odpowiedź: 1. ARP Request(Who has ?) ARP Reply 2. ICMP Request(Echo Request) ICMP Reply(Echo Reply)

65 , przykład 1 Użytkownik komputera Gimmli( , GW: , DNS, WINS: ) dokonuje próby spingowania komputera Daeron( ). Jak będzie przebiegał ogół działań komunikacyjnych przy wydaniu polecenia: Gimmli> ping Daeron Odpowiedź: 1. Lokalne sprawdzenie pliku hosts, lmhosts, ARP Request(Who has ?) ARP Reply 3.NBNSNameRequest,DNSNameRequest(Daeron) NBNS Name Reply, DNS Name Reply 4. ICMP Request(Echo Request) ICMP Reply(Echo Reply)

66 , przykład 1 Użytkownik komputera Gimmli( , GW: , DNS, WINS: ) dokonuje próby spingowania komputera Daeron( ). Jak będzie przebiegał ogół działań komunikacyjnych przy wydaniu polecenia: Gimmli> ping Daeron Odpowiedź: 1. Lokalne sprawdzenie pliku hosts, lmhosts, ARP Request(Who has ?) ARP Reply 3.NBNSNameRequest,DNSNameRequest(Daeron) NBNS Name Reply, DNS Name Reply 4. ICMP Request(Echo Request) ICMP Reply(Echo Reply)

67 , przykład 2

68 , przykład 2 Użytkownik komputera PC 1 1( , GW: , DNS, WINS: ) usiłuje obejrzeć stronę Jak będzie przebiegał ogół działań komunikacyjnych? Odpowiedź: 1. Lokalne sprawdzenie pliku hosts, lmhosts,... w poszukiwaniu aliasu dla 2.ARPRequest(Whohas ?) ARPReply 3.NBNSNameRequest,DNSNameRequest(Daeron) NBNS Name Reply, DNS Name Reply 4.TCP3-WayHandshake(TCPSYN+TCPSYNACK+TCP ACK) 5.HTTPGet...
