PRODUKCJA, DYSTRYBUCJA I SERWIS SPRZĘTU PPOŻ. I BHP PPUH SUPRON 3 Spółka z o.o. Certyfikat jakości wg PN-EN ISO 9001:2009

Transkrypt

1 Klucz do hydrantu podziemnego Klucz przeznaczony jest do zamykania i otwierania hydrantów podziemnych, zasuw oraz włazów. Wysokość Szerokość Głębokość Masa [kg] Otwór kwadrat ,1 35x35

2 Klucze pożarnicze Klucze produkowane są na wycinarce CNC, ze stali w gat. St3S, a następnie zabezpieczane przed korozją przez cynkowanie. Klucze wytwarzane są zgodnie z normą PN-53/M "Klucz do łączników pożarniczych". Rodzaje oferowanych kluczy K1 Klucz do łączników 42x52x75 K2 Klucz do łączników 42x52x75x110 K3 Klucz do nasad 52x75x110 K4 Klucz do hydrantu nadziemnego

3 K5 Klucz uniwersalny K6 Klucz uniwersalny i do łączników

4 Łączniki ssawne Łącznik ssawny przeznaczone jest do połączeń szybkozłącznych odcinków węży z nasadami pomp, hydrantów, rozdzielaczy, zasysaczy i prądownic. Łączniki są sprzedawane w parach. - korona i tuleja - odlewy aluminiowe ze stopu AK 11 - AISi 11, - uszczelka - guma, - pierścień oporowy - drut stalowy twardy, ocynkowany. Rozstaw zaczepów Ø wewnętrzna węża Długość tulei Masa b D L [kg/para] , , , ,57

5 Łączniki tłoczne Łącznik tłoczny przeznaczony jest do połączeń szybkozłącznych odcinków węży z nasadami pomp, hydrantów, rozdzielaczy, zasysaczy i prądownic. Łączniki są sprzedawane w parach. - korona i tuleja - odlewy aluminiowe ze stopu AK 11 - AISi 11, - uszczelka - guma, - pierścień oporowy - drut stalowy twardy, ocynkowany. Rozstaw zaczepów Ø wewnętrzna węża Długość tulei Masa b D L [kg/para] , , , ,57

6 Nasady z gwintem wewnętrznym Nasada z gwintem wewnętrznym służy do łączenia sprzętu pożarniczego zakończonego gwintem zewnętrznym z wężami tłocznymi lub ssawnymi. - odlewy aluminiowe - uszczelka - guma, Rozstaw zaczepów Gwint wewnętrzny Średnica przelotu Masa b G d [kg] 25 PN 31 1 " 18 0,07 52 PN 66 2 " 44,5 0,24 75 PN 89 2 ½ " 64,5 0, " 64,5 0, PN " 100 0,93

7 Nasady z gwintem zewnętrznym Nasada z gwintem zewnętrznym służy do łączenia sprzętu pożarniczego zakończonego gwintem wewnętrznym z wężami tłocznymi lub ssawnymi. - odlewy aluminiowe - uszczelka - guma, Rozstaw zaczepów Gwint wewnętrzny Średnica przelotu Masa b G d [kg] " 18 0, " 32 0, ½ " 64,5 0, " 64,5 0, " 100 0,96

8 Pokrywy nasad Pokrywa nasady przeznaczona jest do zaślepiania sprzętu pożarniczego i króćców urządzeń zakończonych nasadami STORZ - odlewy aluminiowe Rozstaw zaczepów Wysokość Masa b L d 25 PN ,09 52 PN ,35 75 PN , PN ,31

9 Przełączniki Przełącznik stosowany jest do połączeń węży tłocznych o różnych średnicach wewnętrznych lub przyłączania węży do armatury z inną wielkością nasady niż łączniki węży. - odlewy aluminiowe Rozstaw zaczepów Wysokość Masa b/b 1 L d /31 33,5 0, / , /89 45,5 1,66

10 Stojaki hydrantowe Stojak hydrantowy służy do czerpania wody z hydrantów podziemnych. Wlot Wylot Wysokość Masa 80 1x52/C 835 4,2 80 2x52/C 980 5, x75/B 845 4, x75/B ,90

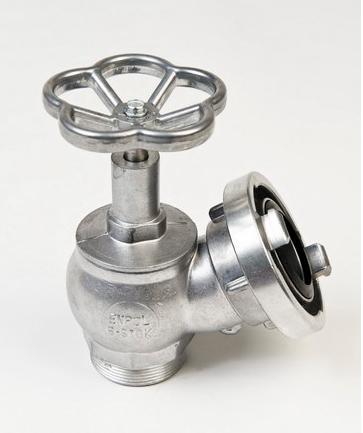

11 Zawór hydrantowy 52 Zawór hydrantowy z wężem tłocznym 52 i prądownicą stanowi podstawowe wyposażenie hydrantu wewnętrznego.wyjściowa nasada 52 przeznaczona jest do bezpośredniego podłączenia węża tłocznego 52. Zawór hydrantowy 52 (2") z wężem tłocznym 52 i prądownicą stanowi podstawowe wyposażenie hydrantu wewnętrznego.wyjściowa nasada 52 przeznaczona jest do bezpośredniego podłączenia węża tłocznego 52. Dane techniczne: posiada świadectwo dopuszczenia CNBOP nr 1646/2013 Średnica nominalna - 50 mm Masa - 0,98 kg Ciśnienie robocze - 1,2 MPa odlewy aluminiowe ze stopu AK 11 (AlSi 11), mosiądz MO 58, uszczelki - guma.
