śeliwne wpusty ściekowe oraz sączki dla konstrukcji mostowych drogowych i kolejowych dla mostów kolejowych
|
|
- Wanda Król
- 8 lat temu
- Przeglądów:
Transkrypt

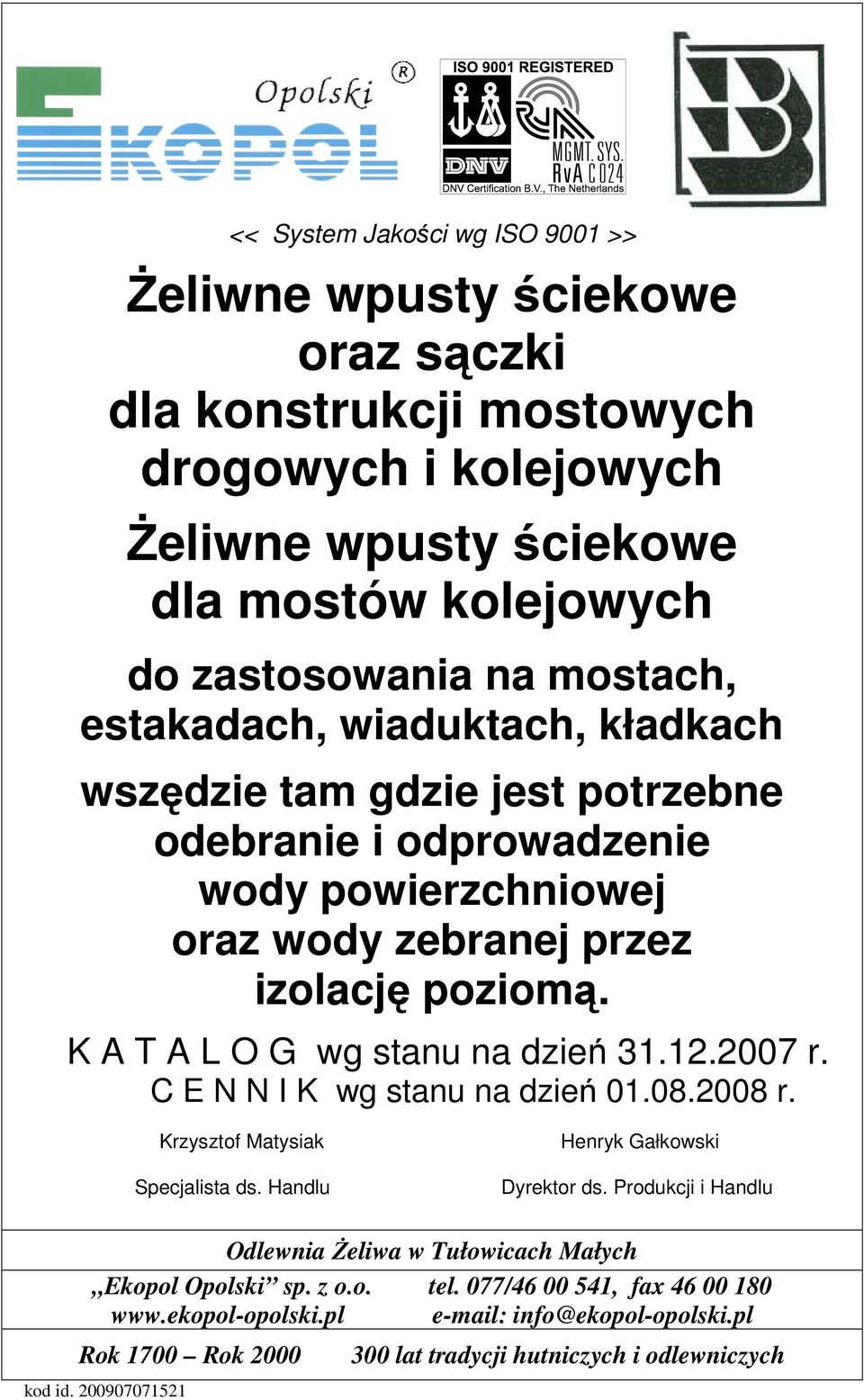

1 << System Jakości wg ISO 9001 >> śeliwne wpusty ściekowe oraz sączki dla konstrukcji mostowych drogowych i kolejowych śeliwne wpusty ściekowe dla mostów kolejowych do zastosowania na mostach, estakadach, wiaduktach, kładkach wszędzie tam gdzie jest potrzebne odebranie i odprowadzenie wody powierzchniowej oraz wody zebranej przez izolację poziomą. K A T A L O G wg stanu na dzień r. C E N N I K wg stanu na dzień r. Krzysztof Matysiak Specjalista ds. Handlu Henryk Gałkowski Dyrektor ds. Produkcji i Handlu kod id
2 Wyprodukowane przez Odlewnię śeliwa w Tułowicach Małych i zainstalowane na krajowych obiektach mostowych począwszy od 1984 roku (tak więc przez okres 24 lat) wpusty ściekowe dla konstrukcji mostowych, są do dnia dzisiejszego eksploatowane. W okresie ostatnich dwóch lat spółka nasza dostarczała swoje wysokiej jakości wyroby dla odwodnień konstrukcji mostowych w postaci wpustów ściekowych oraz sączków odwadniających dla konstrukcji mostowych a takŝe włazy kanałowe i wpusty ściekowe, które instalowane były w wielu waŝnych obiektach inŝynieryjnych tak krajowych jak i poza granicami Polski, w tym m.in. na autostradzie A4 i autostradzie A1 oraz na związanych z ich otoczeniem obiektami specjalnymi, strefami bezpieczeństwa oraz na wielu obiektach mostowych tak drogowych jak i kolejowych przez takie przedsiębiorstwa jak m.in.: ALPINA IPS Ostrava, dla obiektów na autostradzie A4; HERMAN KIRCHNER Polska Łódź, dla obiektów na autostradzie A1; MOTA ENGIL Kraków, dla obiektów na drodze E77; PRI SBL śelbet Mikołów, dla obiektów na autostradzie A4, PRI PRINś MOSTY Katowice, dla obiektów na autostradzie A4; MOSTY CHRZANÓW, dla obiektów na drodze ekspresowej S1; BUDIMEX-DROMEX Warszawa, dla obiektów na obwodnicy miasta Chojnice droga krajowa nr 22; POLIMEX-MOSTOSTAL Warszawa, dla obiektów na drodze ekspresowej S1; Płockie Przedsiębiorstwo Robót Mostowych Płock, dla obiektów na drodze krajowej nr 12. Wobec rozbieŝności interpretacyjnych jakie pojawiły się co do tego, czy właściwości uŝytkowe odnoszące się do wymagań podstawowych wpustów ściekowych i sączków odwadniających dla konstrukcji mostowych róŝnią się istotnie od właściwości uŝytkowych odnoszących się do wymagań podstawowych, jakie dla tej grupy wyrobów określa polska norma PN-EN 124:2000 Zwieńczenia wpustów i studzienek kanalizacyjnych do nawierzchni dla ruchu pieszego i kołowego. Zasady konstrukcji, badania typu, znakowanie, sterowanie jakością., - dnia r., spółka Ekopol Opolski wystąpiła z pismem do Ministerstwa Budownictwa w Warszawie, prosząc o wyjaśnienie czy dla produkowanych przez nasza firmę wpustów ściekowych i sączków odwadniających dla konstrukcji mostowych wymagana jest aprobata techniczna (art. 9 ustawy o wyrobach budowlanych). Z otrzymanej odpowiedzi z Głównego Urzędu Nadzoru Budowlanego w Warszawie wynika jednoznacznie, Ŝe wyroby te tj. wpusty ściekowe i sączki odwadniające dla konstrukcji mostowych objęte są mandatem M/118 Wyroby dla kanalizacji i jeŝeli ich właściwości uŝytkowe odnoszące się do wymagań podstawowych nie róŝnią się istotnie od właściwości uŝytkowych określonych w Polskiej Normie wyrobu to aprobata techniczna nie jest wymagana. Pełna treść odpowiedzi na przedmiotowe pismo - zamieszczona jest na następnej stronie. Henryk Gałkowski Pełnomocnik Zarządu ds. Systemu Zarządzania Jakością Dyrektor ds. Produkcji i Handlu 2

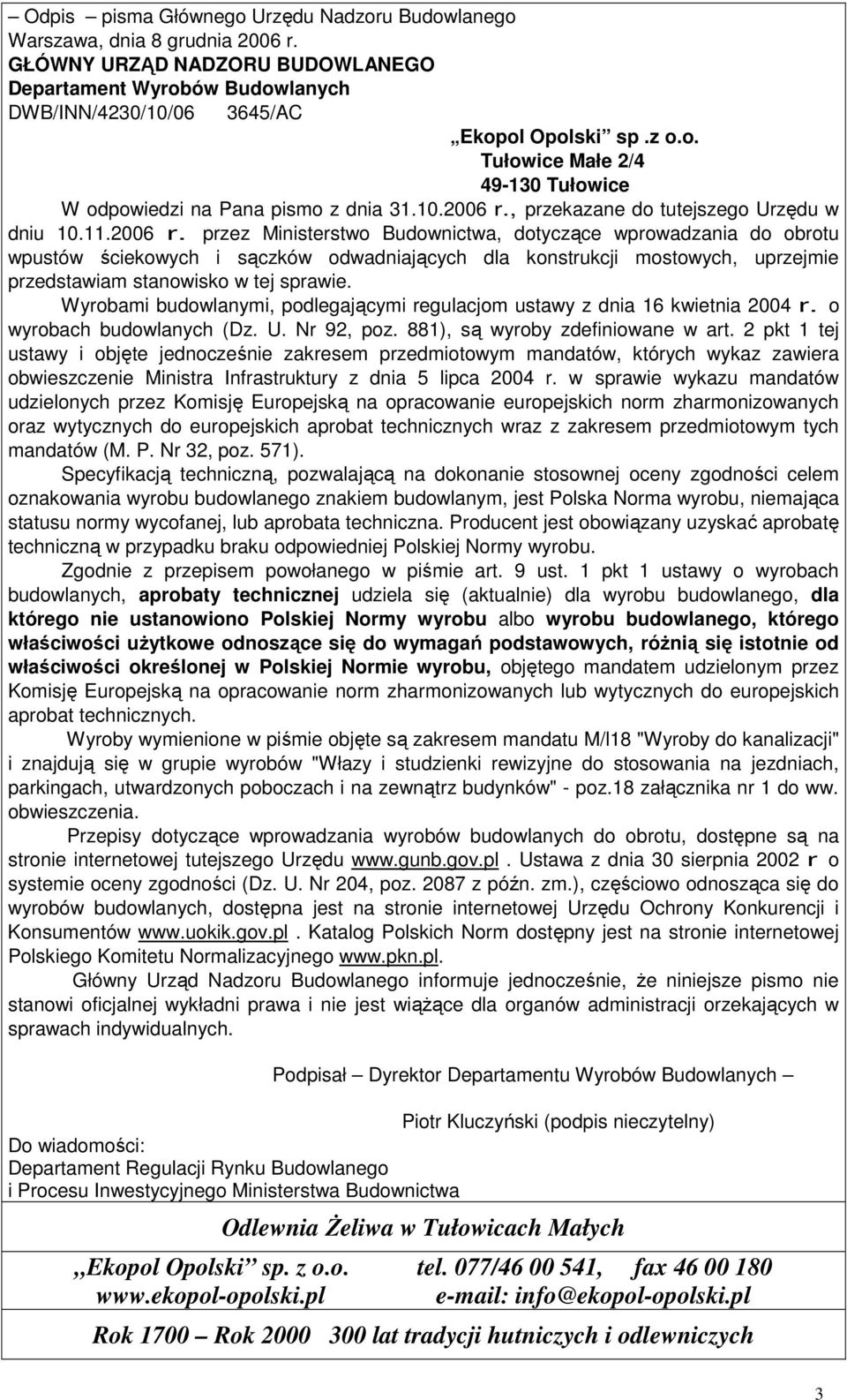

3 Odpis pisma Głównego Urzędu Nadzoru Budowlanego Warszawa, dnia 8 grudnia 2006 r. GŁÓWNY URZĄD NADZORU BUDOWLANEGO Departament Wyrobów Budowlanych DWB/INN/4230/10/ /AC Ekopol Opolski sp.z o.o. Tułowice Małe 2/ Tułowice W odpowiedzi na Pana pismo z dnia r., przekazane do tutejszego Urzędu w dniu r. przez Ministerstwo Budownictwa, dotyczące wprowadzania do obrotu wpustów ściekowych i sączków odwadniających dla konstrukcji mostowych, uprzejmie przedstawiam stanowisko w tej sprawie. Wyrobami budowlanymi, podlegającymi regulacjom ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92, poz. 881), są wyroby zdefiniowane w art. 2 pkt 1 tej ustawy i objęte jednocześnie zakresem przedmiotowym mandatów, których wykaz zawiera obwieszczenie Ministra Infrastruktury z dnia 5 lipca 2004 r. w sprawie wykazu mandatów udzielonych przez Komisję Europejską na opracowanie europejskich norm zharmonizowanych oraz wytycznych do europejskich aprobat technicznych wraz z zakresem przedmiotowym tych mandatów (M. P. Nr 32, poz. 571). Specyfikacją techniczną, pozwalającą na dokonanie stosownej oceny zgodności celem oznakowania wyrobu budowlanego znakiem budowlanym, jest Polska Norma wyrobu, niemająca statusu normy wycofanej, lub aprobata techniczna. Producent jest obowiązany uzyskać aprobatę techniczną w przypadku braku odpowiedniej Polskiej Normy wyrobu. Zgodnie z przepisem powołanego w piśmie art. 9 ust. 1 pkt 1 ustawy o wyrobach budowlanych, aprobaty technicznej udziela się (aktualnie) dla wyrobu budowlanego, dla którego nie ustanowiono Polskiej Normy wyrobu albo wyrobu budowlanego, którego właściwości uŝytkowe odnoszące się do wymagań podstawowych, róŝnią się istotnie od właściwości określonej w Polskiej Normie wyrobu, objętego mandatem udzielonym przez Komisję Europejską na opracowanie norm zharmonizowanych lub wytycznych do europejskich aprobat technicznych. Wyroby wymienione w piśmie objęte są zakresem mandatu M/l18 "Wyroby do kanalizacji" i znajdują się w grupie wyrobów "Włazy i studzienki rewizyjne do stosowania na jezdniach, parkingach, utwardzonych poboczach i na zewnątrz budynków" - poz.18 załącznika nr 1 do ww. obwieszczenia. Przepisy dotyczące wprowadzania wyrobów budowlanych do obrotu, dostępne są na stronie internetowej tutejszego Urzędu Ustawa z dnia 30 sierpnia 2002 r o systemie oceny zgodności (Dz. U. Nr 204, poz z późn. zm.), częściowo odnosząca się do wyrobów budowlanych, dostępna jest na stronie internetowej Urzędu Ochrony Konkurencji i Konsumentów Katalog Polskich Norm dostępny jest na stronie internetowej Polskiego Komitetu Normalizacyjnego Główny Urząd Nadzoru Budowlanego informuje jednocześnie, Ŝe niniejsze pismo nie stanowi oficjalnej wykładni prawa i nie jest wiąŝące dla organów administracji orzekających w sprawach indywidualnych. Podpisał Dyrektor Departamentu Wyrobów Budowlanych Piotr Kluczyński (podpis nieczytelny) Do wiadomości: Departament Regulacji Rynku Budowlanego i Procesu Inwestycyjnego Ministerstwa Budownictwa 3
4 Szanowni Państwo! Niniejszy katalog wyrobów jest bezpłatny i nie jest ofertą w rozumieniu prawa. Wyroby ujęte w niniejszym katalogu nie wyczerpują całej oferty naszej firmy. Ekopol Opolski zastrzega sobie prawo dokonania częściowej i/lub całkowitej zmiany asortymentu wyrobów i cen poszczególnych produktów. Naszą misją jest dostarczanie Państwu produktów, których uŝytkowanie zapewni pełną i trwałą satysfakcję oraz utwierdzi Was w tym, Ŝe dokonaliście dobrego wyboru zakupując nasz wyrób. Zapraszamy! Tekst i grafika Copyright by Ekopol Opolski sp. z o.o. Wszelkie prawa zastrzeŝone. 4
5 Dobór wpustów ściekowych ze względu na miejsce usytuowania. Wpusty ściekowe odpowiednich klas stosowane są zaleŝnie od miejsca zabudowy. RóŜnorodne miejsca zabudowy podzielone są na grupy od 1 do 6 wg opisu i rysunków na następnej stronie. Rysunki te przedstawiają usytuowanie niektórych grup w otoczeniu drogi szybkiego ruchu. Dla poszczególnych grup zaleca się stosować wpusty ściekowe w klasie nie niŝszej, niŝ wynika to z opisu poszczególnych grup. Za wybór odpowiedniej klasy wpustu ściekowego odpowiedzialny jest projektant. W przypadkach budzących wątpliwości zaleca się wybierać klasę wyŝszą. Definicje wg PN-EN 124:2000 Wpust ściekowy (zwieńczenie studzienki) - część studzienki składająca się z korpusu i kraty. Korpus (wpustu ściekowego) - część wpustu ściekowego stanowiąca obudowę i podparcie kraty. Krata (wpustu ściekowego) - ruchoma część wpustu ściekowego, umoŝliwiająca odpływ wody do kanalizacji. Prześwit (wolny prześwit) - średnica największego okręgu, jaki moŝe być wpisany w powierzchnię prześwitu (otwór) korpusu. ObciąŜenie badawcze (kn) - siła wywierana na wpust ściekowy podczas badań wytrzymałościowych. Powierzchnia przylegania - powierzchnia styku kraty z korpusem. Powierzchnia nośna - dolna powierzchnia korpusu, która spoczywa na konstrukcji nośnej (np. płycie Ŝelbetowej, rurze betonowej). Obszary ruchu pieszych - obszary zarezerwowane dla ruchu pieszych i tylko okazjonalnie dla ruchu pojazdów zaopatrzenia, oczyszczania i słuŝb pogotowia. Ciągi pieszo-jezdne - obszary, na których ruch pojazdów jest zakazany w pewnych okresach (np. ruch pieszy w godzinach handlu i ruch pojazdów poza tymi godzinami). info@ekopol-opolski.pl 5
6 Przyporządkowanie zwieńczeń studzienek i wpustów do miejsca ich zabudowy. Włazy kanałowe i wpusty ściekowe w zaleŝności od klasy są przeznaczone do zabudowy na terenach wg poniŝej określonych grup (patrz równieŝ rysunek). Grupa 1 co najmniej klasa A 15 Powierzchnie przeznaczone wyłącznie dla pieszych i rowerzystów. Grupa 2 co najmniej klasa B 125 Drogi i obszary dla pieszych, powierzchnie równorzędne, parkingi lub tereny parkowania samochodów osobowych. Grupa 3 co najmniej klasa C 250 Dotyczy tylko zwieńczeń wpustów ściekowych usytuowanych przy krawęŝnikach, w obszarze który mierzony od ściany krawęŝnika moŝe sięgać w tor ruchu maksimum 0,5 m i w drogę dla pieszych maksimum 0,2 m. Grupa 4 co najmniej klasa D 400 Jezdnie dróg (równieŝ ciągi pieszo-jezdne), utwardzone pobocza oraz obszary parkingowe, dla wszystkich rodzajów pojazdów drogowych. Grupa 5 co najmniej klasa E 600 Powierzchnie poddane duŝym naciskom od kół np. rampy, pasy startowe. Grupa 6 co najmniej klasa F 900 Powierzchnie poddane szczególnie duŝym naciskom od kół np. pasy startowe. Typowy przekrój drogi szybkiego ruchu pokazujący usytuowanie niektórych miejsc zabudowy Szczegół typowego utwardzonego pobocza pokazujący usytuowanie niektórych miejsc zabudowy info@ekopol-opolski.pl 6
7 Ogólne kryteria deklaracji zgodności składanej przez dostawcę (producenta). Definicje wg PN-EN 45014:2000 Dokument normatywny dokument ustalający zasady, wytyczne lub charakterystyki odnoszące się do róŝnych rodzajów działalności lub ich wyników. Norma dokument przyjęty na zasadzie konsensu i zatwierdzony przez upowaŝnioną jednostkę organizacyjną, ustalający do powszechnego i wielokrotnego stosowania zasady, wytyczne lub charakterystyki odnoszące się do róŝnych rodzajów działalności lub ich wyników i zmierzający do uzyskania optymalnego stopnia uporządkowania w określonym zakresie. Zapewnienie zgodności działalność, której wynikiem jest oświadczenie dające zaufanie co do tego, Ŝe wyrób, proces lub usługa spełnia wyspecyfikowane wymagania. Deklaracja dostawcy (producenta) procedura w wyniku której dostawca udziela pisemnego zapewnienia, Ŝe wyrób, proces lub usługa są zgodne z wyspecyfikowanymi wymaganiami. Cel deklaracji Celem deklaracji jest wyraŝenie zapewnienia, Ŝe wyrób, proces lub usługa jest zgodna z powoływanymi w deklaracji dokumentami normatywnymi oraz wyraźne określenie, kto jest odpowiedzialny za tę zgodność. Wymagania ogólne Dostawca (producent) powinien być odpowiedzialny za właściwości wyrobu, procesu lub usługi zawarte w dokumentach normatywnych, powoływanych w deklaracji. Deklaracja powinna być oparta na badaniach lub ocenie dokonanej przez stronę pierwszą, drugą lub trzecią. info@ekopol-opolski.pl 7
8 Polska Norma PN Stosowanie Polskich Norm jest dobrowolne, chyba Ŝe obowiązek ich stosowania został wprowadzony w drodze rozporządzeń ministrów lub powołania się na normy w ustawach (art. 19, ust.2 i 3 ustawy o normalizacji). Powołanie się na Polską normę moŝe być datowane (przez podanie numeru normy oraz roku ustanowienia) lub nie datowane (przez podanie tylko numeru normy). Oznacza to, odpowiednio, Ŝe powołane zostało konkretne wydanie danej normy lub teŝ, Ŝe naleŝy stosować wydanie najnowsze. JeŜeli w przepisie wprowadzającym obowiązek stosowania normy miało miejsce powołanie datowane, to obowiązek ten dotyczy konkretnej wersji normy, do czasu zmiany przepisu. Polskie Normy są aktualizowane drogą nowelizacji lub teŝ przez wprowadzenie do nich zmian lub dodatków. Zaleca się, aby uŝytkownik normy upewnił się, Ŝe dysponuje aktualną wersją normy (łącznie z treścią wprowadzonych modyfikacji). Informacji na temat aktualności PN oraz norm PN wprowadzonych do obowiązkowego stosowania udziela: Ośrodek Informacji i Dokumentacji Biura Polskiego Komitetu Normalizacyjnego ul. Elektoralna Warszawa tel , fax info@ekopol-opolski.pl 8

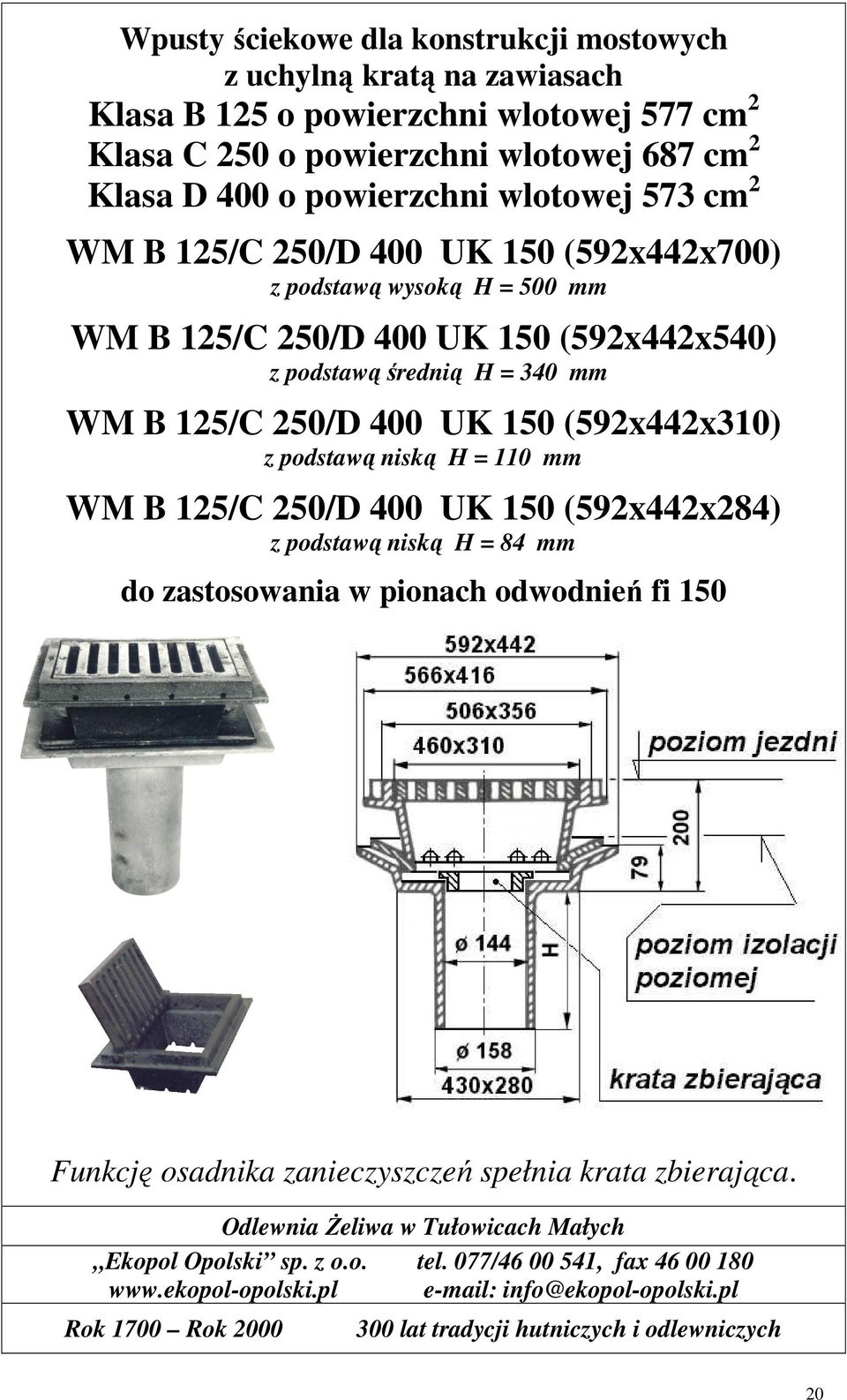

9 z uchylną kratą na zawiasach Klasa C 250 o powierzchni wlotowej 328 cm 2 Klasa D 400 o powierzchni wlotowej 277 cm 2 WM C 250/D 400 UK 150 (472x366x700) WM C 250/D 400 UK 150 (472x366x540) WM C250/D 400 UK 150 (472x366x284) do zastosowania w pionach odwodnień fi 150 Funkcję osadnika zanieczyszczeń spełnia krata zbierająca 9

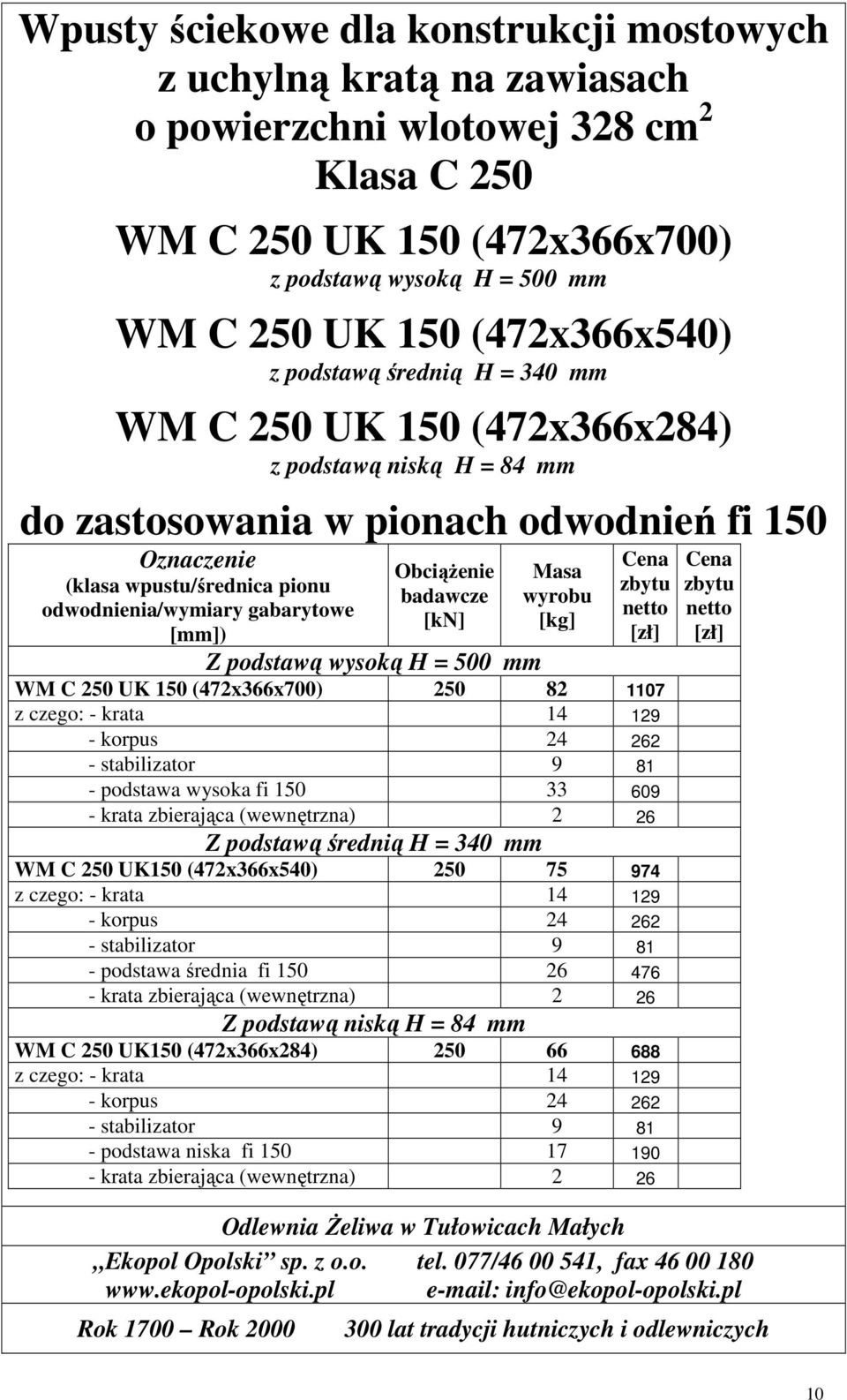

10 z uchylną kratą na zawiasach o powierzchni wlotowej 328 cm 2 Klasa C 250 WM C 250 UK 150 (472x366x700) WM C 250 UK 150 (472x366x540) WM C 250 UK 150 (472x366x284) do zastosowania w pionach odwodnień fi 150 Oznaczenie (klasa wpustu/średnica pionu odwodnienia/wymiary gabarytowe [mm]) ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawą wysoką H = 500 mm WM C 250 UK 150 (472x366x700) z czego: - krata korpus stabilizator podstawa wysoka fi krata zbierająca (wewnętrzna) 2 26 Z podstawą średnią H = 340 mm WM C 250 UK150 (472x366x540) z czego: - krata korpus stabilizator podstawa średnia fi krata zbierająca (wewnętrzna) 2 26 Z podstawą niską H = 84 mm WM C 250 UK150 (472x366x284) z czego: - krata korpus stabilizator podstawa niska fi krata zbierająca (wewnętrzna)
11 z uchylną kratą na zawiasach o powierzchni wlotowej 277 cm 2 Klasa D 400 WM D 400 UK 150 (472x366x700) WM D 400 UK 150 (472x366x540) WM D 400 UK 150 (472x366x284) do zastosowania w pionach odwodnień fi 150 Oznaczenie (klasa wpustu/średnica pionu odwodnienia/wymiary gabarytowe [mm]) ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawą wysoką H = 500 mm WM D 400 UK 150 (472x366x700) z czego: - krata korpus stabilizator podstawa wysoka fi krata zbierająca (wewnętrzna) 2 26 Z podstawą średnią H = 340 mm WM D 400 UK150 (472x366x540) z czego: - krata korpus stabilizator podstawa średnia fi krata zbierająca (wewnętrzna) 2 26 Z podstawą niską H = 84 mm WM D 400 UK150 (472x366x284) z czego: - krata korpus stabilizator podstawa niska fi krata zbierająca (wewnętrzna)

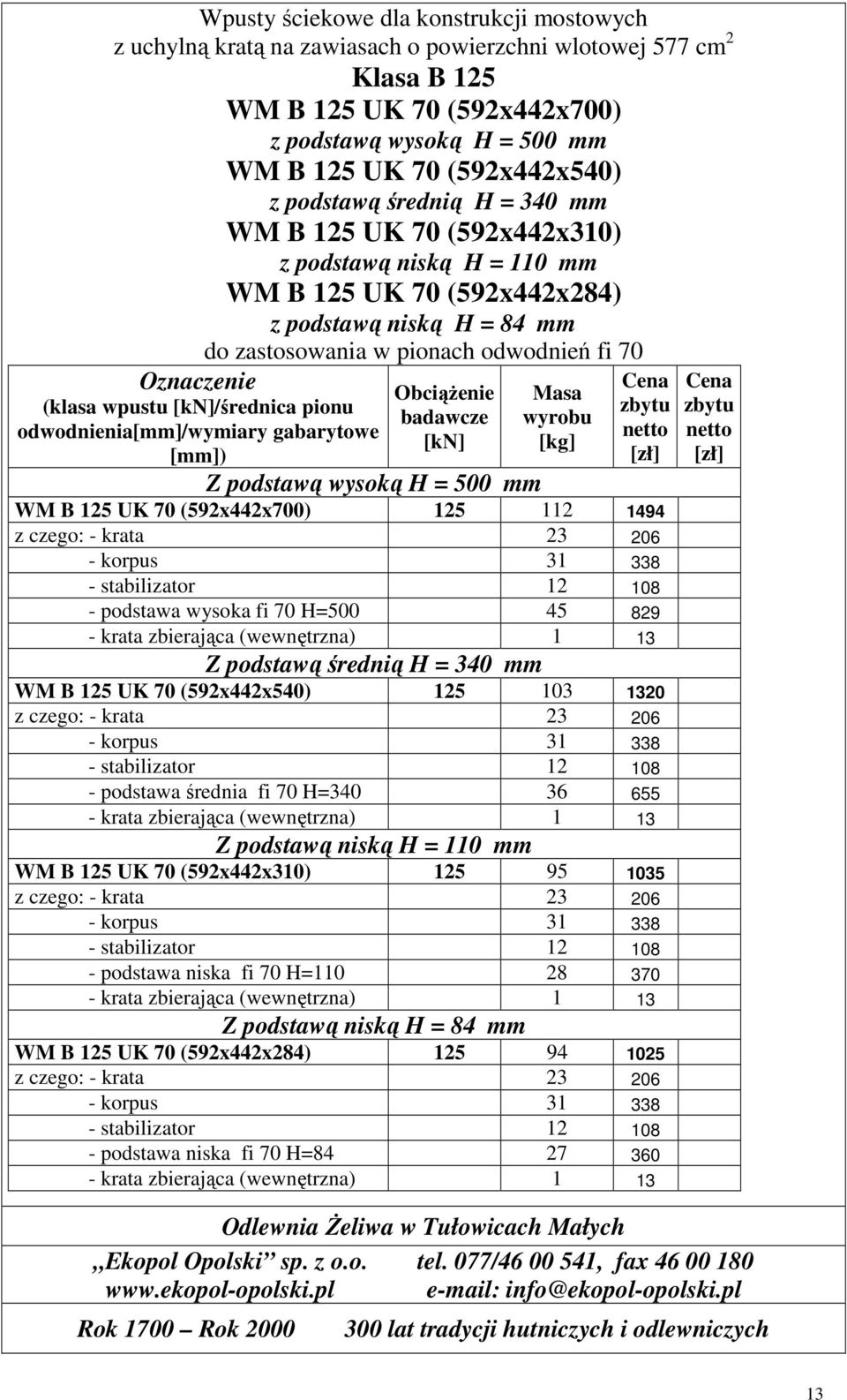

12 z uchylną kratą na zawiasach Klasa B 125 o powierzchni wlotowej 577 cm 2 Klasa C 250 o powierzchni wlotowej 687 cm 2 Klasa D 400 o powierzchni wlotowej 573 cm 2 WM B 125/C 250/D 400 UK 70 (592x442x700) WM B 125/C 250/D 400 UK 70 (592x442x540) WM B 125/C 250/D 400 UK 70 (592x442x310) WM B 125/C 250/D 400 UK 70 (592x442x284) z podstawą średnią H = 84 mm do zastosowania w pionach odwodnień fi 70 Funkcję osadnika zanieczyszczeń spełnia krata zbierająca. 12
13 z uchylną kratą na zawiasach o powierzchni wlotowej 577 cm 2 Klasa B 125 WM B 125 UK 70 (592x442x700) WM B 125 UK 70 (592x442x540) WM B 125 UK 70 (592x442x310) WM B 125 UK 70 (592x442x284) do zastosowania w pionach odwodnień fi 70 Oznaczenie (klasa wpustu [kn]/średnica pionu odwodnienia[mm]/wymiary gabarytowe [mm]) ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawą wysoką H = 500 mm WM B 125 UK 70 (592x442x700) z czego: - krata podstawa wysoka fi 70 H= krata zbierająca (wewnętrzna) 1 13 Z podstawą średnią H = 340 mm WM B 125 UK 70 (592x442x540) z czego: - krata podstawa średnia fi 70 H= krata zbierająca (wewnętrzna) 1 13 Z podstawą niską H = 110 mm WM B 125 UK 70 (592x442x310) z czego: - krata podstawa niska fi 70 H= krata zbierająca (wewnętrzna) 1 13 Z podstawą niską H = 84 mm WM B 125 UK 70 (592x442x284) z czego: - krata podstawa niska fi 70 H= krata zbierająca (wewnętrzna)
14 z uchylną kratą na zawiasach o powierzchni wlotowej 687 cm 2 Klasa C 250 WM C 250 UK 70 (592x442x700) WM C 250 UK 70 (592x442x540) WM C 250 UK 70 (592x442x310) WM C 250 UK 70 (592x442x284) do zastosowania w pionach odwodnień fi 70 Oznaczenie (klasa wpustu[kn]/średnica pionu odwodnienia[mm]/wymiary gabarytowe [mm]) ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawą wysoką H = 500 mm WM C 250 UK 70 (592x442x700) z czego: - krata podstawa wysoka fi 100 H= krata zbierająca (wewnętrzna) 1 13 Z podstawą średnią H = 340 mm WM C 250 UK 70 (592x442x540) z czego: - krata podstawa średnia fi 70 H= krata zbierająca (wewnętrzna) 1 13 Z podstawą niską H = 110 mm WM C 250 UK 70 (592x442x310) z czego: - krata podstawa niska fi 70 H= krata zbierająca (wewnętrzna) 1 13 Z podstawą niską H = 84 mm WM C 250 UK 70 (592x442x284) z czego: - krata podstawa niska fi 70 H= krata zbierająca (wewnętrzna)
15 z uchylną kratą na zawiasach o powierzchni wlotowej 573 cm 2 Klasa D 400 WM D 400 UK 70 (592x442x700) WM D 400 UK 70 (592x442x540) WM D 400 UK 70 (592x442x310) WM D 400 UK 70 (592x442x284) do zastosowania w pionach odwodnień fi 70 Oznaczenie (klasa wpustu [kn]/średnica pionu odwodnienia[mm]/wymiary gabarytowe [mm]) ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawą wysoką H = 500 mm WM D 400 UK 70 (592x442x700) z czego: - krata podstawa wysoka fi 70 H= krata zbierająca (wewnętrzna) 1 13 Z podstawą średnią H = 340 mm WM D 400 UK 70 (592x442x540) z czego: - krata podstawa średnia fi 70 H= krata zbierająca (wewnętrzna) 1 13 Z podstawą niską H = 110 mm WM D 400 UK 70 (592x442x310) z czego: - krata podstawa niska fi 70 H= krata zbierająca (wewnętrzna) 1 13 Z podstawą niską H = 84 mm WM D 400 UK 70 (592x442x284) z czego: - krata podstawa niska fi 70 H= krata zbierająca (wewnętrzna)

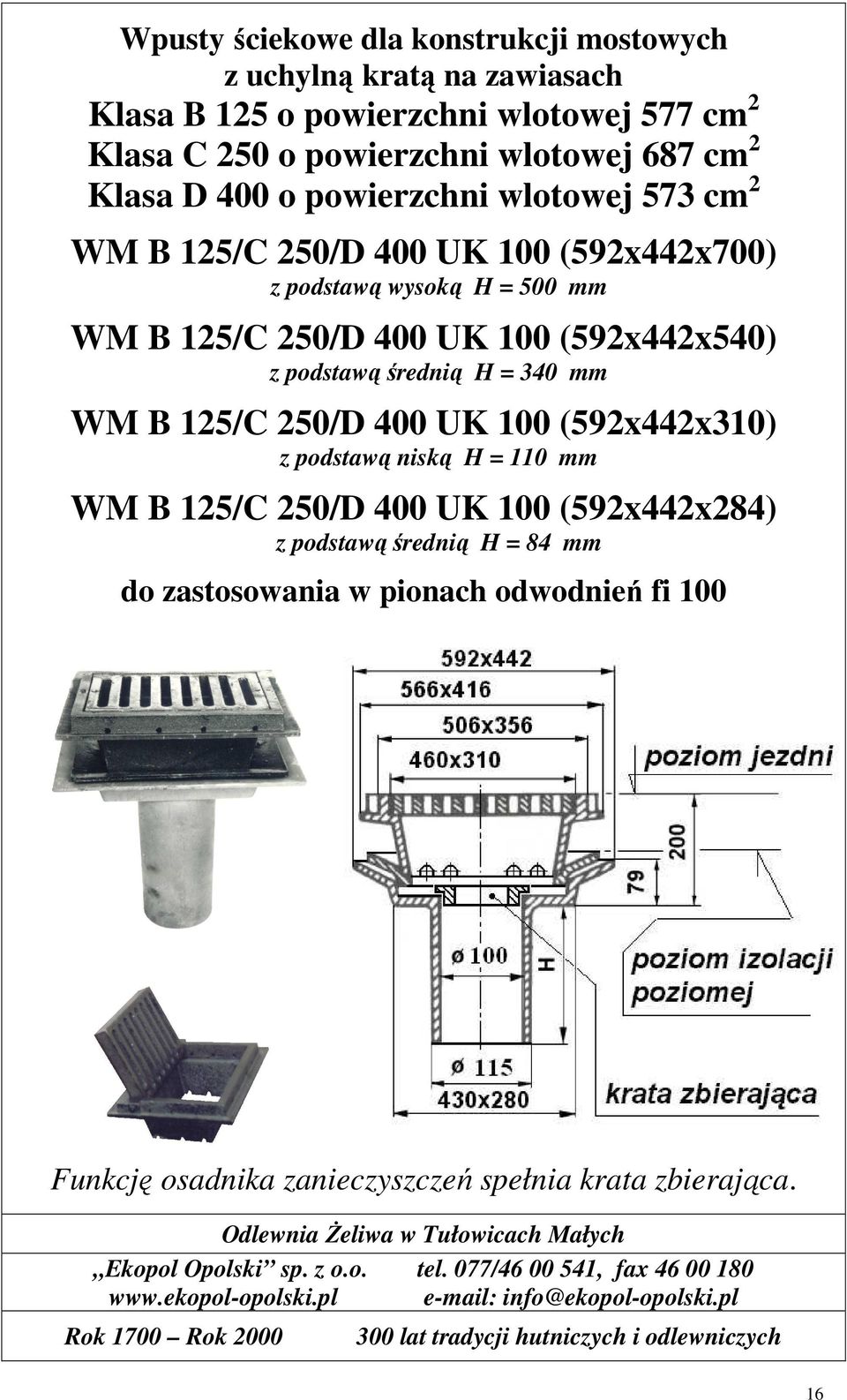

16 z uchylną kratą na zawiasach Klasa B 125 o powierzchni wlotowej 577 cm 2 Klasa C 250 o powierzchni wlotowej 687 cm 2 Klasa D 400 o powierzchni wlotowej 573 cm 2 WM B 125/C 250/D 400 UK 100 (592x442x700) WM B 125/C 250/D 400 UK 100 (592x442x540) WM B 125/C 250/D 400 UK 100 (592x442x310) WM B 125/C 250/D 400 UK 100 (592x442x284) z podstawą średnią H = 84 mm do zastosowania w pionach odwodnień fi 100 Funkcję osadnika zanieczyszczeń spełnia krata zbierająca. 16
17 z uchylną kratą na zawiasach o powierzchni wlotowej 577 cm 2 Klasa B 125 WM B 125 UK 100 (592x442x700) WM B 125 UK 100 (592x442x540) WM B 125 UK 100 (592x442x310) WM B 125 UK 100 (592x442x284) do zastosowania w pionach odwodnień fi 100 Oznaczenie (klasa wpustu [kn]/średnica pionu odwodnienia[mm]/wymiary gabarytowe [mm]) ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawą wysoką H = 500 mm WM B 125 UK 100 (592x442x700) z czego: - krata podstawa wysoka fi 100 H= krata zbierająca (wewnętrzna) 1 13 Z podstawą średnią H = 340 mm WM B 125 UK 100 (592x442x540) z czego: - krata podstawa średnia fi 100 H= krata zbierająca (wewnętrzna) 1 13 Z podstawą niską H = 110 mm WM B 125 UK 100 (592x442x310) z czego: - krata podstawa niska fi 100 H= krata zbierająca (wewnętrzna) 1 13 Z podstawą niską H = 84 mm WM B 125 UK 100 (592x442x284) z czego: - krata podstawa niska fi 100 H= krata zbierająca (wewnętrzna)
18 z uchylną kratą na zawiasach o powierzchni wlotowej 687 cm 2 Klasa C 250 WM C 250 UK 100 (592x442x700) WM C 250 UK 100 (592x442x540) WM C 250 UK 100 (592x442x310) WM C 250 UK 100 (592x442x284) do zastosowania w pionach odwodnień fi 100 Oznaczenie (klasa wpustu[kn]/średnica pionu odwodnienia[mm]/wymiary gabarytowe [mm]) ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawą wysoką H = 500 mm WM C 250 UK 100 (592x442x700) z czego: - krata podstawa wysoka fi 100 H= krata zbierająca (wewnętrzna) 1 13 Z podstawą średnią H = 340 mm WM C 250 UK 100 (592x442x540) z czego: - krata podstawa średnia fi 100 H= krata zbierająca (wewnętrzna) 1 13 Z podstawą niską H = 110 mm WM C 250 UK 100 (592x442x310) z czego: - krata podstawa niska fi 100 H= krata zbierająca (wewnętrzna) 1 13 Z podstawą niską H = 84 mm WM C 250 UK 100 (592x442x284) z czego: - krata podstawa niska fi 100 H= krata zbierająca (wewnętrzna)
19 z uchylną kratą na zawiasach o powierzchni wlotowej 573 cm 2 Klasa D 400 WM D 400 UK 100 (592x442x700) WM D 400 UK 100 (592x442x540) WM D 400 UK 100 (592x442x310) WM D 400 UK 100 (592x442x284) do zastosowania w pionach odwodnień fi 100 Oznaczenie (klasa wpustu [kn]/średnica pionu odwodnienia[mm]/wymiary gabarytowe [mm]) ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawą wysoką H = 500 mm WM D 400 UK 100 (592x442x700) z czego: - krata podstawa wysoka fi 100 H= krata zbierająca (wewnętrzna) 1 13 Z podstawą średnią H = 340 mm WM D 400 UK 100 (592x442x540) z czego: - krata podstawa średnia fi 100 H= krata zbierająca (wewnętrzna) 1 13 Z podstawą niską H = 110 mm WM D 400 UK 100 (592x442x310) z czego: - krata podstawa niska fi 100 H= krata zbierająca (wewnętrzna) 1 13 Z podstawą niską H = 84 mm WM D 400 UK 100 (592x442x284) z czego: - krata podstawa niska fi 100 H= krata zbierająca (wewnętrzna)
20 z uchylną kratą na zawiasach Klasa B 125 o powierzchni wlotowej 577 cm 2 Klasa C 250 o powierzchni wlotowej 687 cm 2 Klasa D 400 o powierzchni wlotowej 573 cm 2 WM B 125/C 250/D 400 UK 150 (592x442x700) WM B 125/C 250/D 400 UK 150 (592x442x540) WM B 125/C 250/D 400 UK 150 (592x442x310) WM B 125/C 250/D 400 UK 150 (592x442x284) do zastosowania w pionach odwodnień fi 150 Funkcję osadnika zanieczyszczeń spełnia krata zbierająca. 20
21 z uchylną kratą na zawiasach o powierzchni wlotowej 577 cm 2 Klasa B 125 WM B 125 UK 150 (592x442x700) WM B 125 UK 150 (592x442x540) WM B 125 UK 150 (592x442x310) WM B 125 UK 150 (592x442x284) do zastosowania w pionach odwodnień fi 150 Oznaczenie (klasa wpustu [kn]/średnica pionu odwodnienia[mm]/wymiary gabarytowe [mm]) ObciąŜenie badawcze [Kn] Masa wyrobu [kg] Z podstawą wysoką H = 500 mm WM B 125 UK 150 (592x442x700) z czego: - krata podstawa wysoka fi 150 H= krata zbierająca (wewnętrzna) 2 26 Z podstawą średnią H = 340 mm WM B 125 UK 150 (592x442x540) z czego: - krata podstawa średnia fi 150 H= krata zbierająca (wewnętrzna) 2 26 Z podstawą niską H = 110 mm WM B 125 UK 150 (592x442x310) z czego: - krata podstawa niska fi 150 H= krata zbierająca (wewnętrzna) 2 26 Z podstawą niską H = 84 mm WM B 125 UK 150 (592x442x284) z czego: - krata podstawa niska fi 150 H= krata zbierająca (wewnętrzna)
22 z uchylną kratą na zawiasach o powierzchni wlotowej 687 cm 2 Klasa C 250 WM C 250 UK 150 (592x442x700) WM C 250 UK 150 (592x442x540) WM C 250 UK 150 (592x442x310) WM C 250 UK 150 (592x442x284) do zastosowania w pionach odwodnień fi 150 Oznaczenie (klasa wpustu[kn]/średnica pionu odwodnienia[mm]/wymiary gabarytowe [mm]) ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawą wysoką H = 500 mm WM C 250 UK 150 (592x442x700) z czego: - krata podstawa wysoka fi 150 H= krata zbierająca (wewnętrzna) 2 26 Z podstawą średnią H = 340 mm WM C 250 UK 150 (592x442x540) z czego: - krata podstawa średnia fi 150 H= krata zbierająca (wewnętrzna) 2 26 Z podstawą niską H = 110 mm WM C 250 UK 150 (592x442x310) z czego: - krata podstawa niska fi 150 H= krata zbierająca (wewnętrzna) 2 26 Z podstawą niską H = 84 mm WM C 250 UK 150 (592x442x284) z czego: - krata podstawa niska fi 150 H= krata zbierająca (wewnętrzna)
23 z uchylną kratą na zawiasach o powierzchni wlotowej 573 cm 2 Klasa D 400 WM D 400 UK 150 (592x442x700) WM D 400 UK 150 (592x442x540) WM D 400 UK 150 (592x442x310) WM D 400 UK 150 (592x442x284) do zastosowania w pionach odwodnień fi 150 Oznaczenie (klasa wpustu [kn]/średnica pionu odwodnienia[mm]/wymiary gabarytowe [mm]) ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawą wysoką H = 500 mm WM D 400 UK 150 (592x442x700) z czego: - krata podstawa wysoka fi 150 H= krata zbierająca (wewnętrzna) 2 26 Z podstawą średnią H = 340 mm WM D 400 UK 150 (592x442x540) z czego: - krata podstawa średnia fi 150 H= krata zbierająca (wewnętrzna) 2 26 Z podstawą niską H = 110 mm WM D 400 UK 150 (592x442x310) z czego: - krata podstawa niska fi 150 H= krata zbierająca (wewnętrzna) 2 26 Z podstawą niską H = 84 mm WM D 400 UK 150 (592x442x284) z czego: - krata podstawa niska fi 150 H= krata zbierająca (wewnętrzna)
24 z uchylną kratą na zawiasach Klasa B 125 o powierzchni wlotowej 577 cm 2 Klasa C 250 o powierzchni wlotowej 687 cm 2 Klasa D 400 o powierzchni wlotowej 573 cm 2 WM B 125/C 250/D 400 UK 200 (592x442x700) WM B 125/C 250/D 400 UK 200 (592x442x540) WM B 125/C 250/D 400 UK 200 (592x442x310) WM B 125/C 250/D 400 UK 200 (592x442x284) do zastosowania w pionach odwodnień fi 200 Funkcję osadnika zanieczyszczeń spełnia krata zbierająca. 24
25 z uchylną kratą na zawiasach o powierzchni wlotowej 577 cm 2 Klasa B 125 WM B 125 UK 200 (592x442x700) WM B 125 UK 200 (592x442x540) WM B 125 UK 200 (592x442x310) WM B 125 UK 200 (592x442x284) do zastosowania w pionach odwodnień fi 200 Oznaczenie (klasa wpustu [kn]/średnica pionu odwodnienia[mm]/wymiary gabarytowe [mm]) ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawą wysoką H = 500 mm WM B 125 UK 200 (592x442x700) z czego: - krata podstawa wysoka fi 200 H= Z podstawą średnią H = 340 mm WM B 125 UK 200 (592x442x540) z czego: - krata podstawa średnia fi 200 H= Z podstawą niską H = 110 mm WM B 125 UK 200 (592x442x310) z czego: - krata podstawa niska fi 200 H= Z podstawą niską H = 84 mm WM B 125 UK 200 (592x442x284) z czego: - krata podstawa niska fi 200 H=
26 z uchylną kratą na zawiasach o powierzchni wlotowej 687 cm 2 Klasa C 250 WM C 250 UK 200 (592x442x700) WM C 250 UK 200 (592x442x540) WM C 250 UK 200 (592x442x310) WM C 250 UK 200 (592x442x284) do zastosowania w pionach odwodnień fi 200 Oznaczenie (klasa wpustu[kn]/średnica pionu odwodnienia[mm]/wymiary gabarytowe [mm]) ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawą wysoką H = 500 mm WM C 250 UK 200 (592x442x700) z czego: - krata podstawa wysoka fi 200 H= Z podstawą średnią H = 340 mm WM C 250 UK 200 (592x442x540) z czego: - krata podstawa średnia fi 200 H= Z podstawą niską H = 110 mm WM C 250 UK 200 (592x442x310) z czego: - krata podstawa niska fi 200 H= Z podstawą niską H = 84 mm WM C 250 UK 200 (592x442x284) z czego: - krata podstawa niska fi 200 H=
27 z uchylną kratą na zawiasach o powierzchni wlotowej 573 cm 2 Klasa D 400 WM D 400 UK 200 (592x442x700) WM D 400 UK 200 (592x442x540) WM D 400 UK 200 (592x442x310) WM D 400 UK 200 (592x442x310) do zastosowania w pionach odwodnień fi 200 Oznaczenie (klasa wpustu [kn]/średnica pionu odwodnienia[mm]/wymiary gabarytowe [mm]) ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawą wysoką H = 500 mm WM D 400 UK 200 (592x442x700) z czego: - krata podstawa wysoka fi 200 H= Z podstawą średnią H = 340 mm WM D 400 UK 200 (592x442x540) z czego: - krata podstawa średnia fi 200 H= Z podstawą niską H = 110 mm WM D 400 UK 200 (592x442x310) z czego: - krata podstawa niska fi 200 H= Z podstawą niską H = 84 mm WM D 400 UK 200 (592x442x284) z czego: - krata podstawa niska fi 200 H=
28 krawęŝnikowe z uchylną klapą na zawiasach o wysokości lica krawęŝnikowego 140 mm i powierzchni wlotowej 301 cm² Klasa B 125, C 250, D 400 WMK B 125/C 250/D 400 UK 70 (515x870) WMK B 125/C 250/D 400 UK 70 (515x710) WMK B 125/C 250/D 400 UK 70 (515x480) WMK B 125/C 250/D 400 UK 70 (515x454) do zastosowania w pionach odwodnień fi 70 Funkcję osadnika zanieczyszczeń spełnia, ułoŝona w korpusie (niewidoczna na rysunku) wewnętrzna krata zbierająca. 28
29 krawęŝnikowe z uchylną klapą na zawiasach o wysokości lica krawęŝnikowego 140 mm i powierzchni wlotowej 301 cm² Klasa B 125, C 250, D 400 WMK B 125/C 250/D 400 UK 70 (515x870) WMK B 125/C 250/D 400 UK 70 (515x710) WMK B 125/C 250/D 400 UK 70 (515x480) WMK B 125/C 250/D 400 UK 70 (515x454) do zastosowania w pionach odwodnień fi 70 29
30 krawęŝnikowe z uchylną klapą na zawiasach o wysokości lica krawęŝnikowego 140 mm i o powierzchni wlotowej 301 cm² Klasa B 125 Oznaczenie (Klasa wpustu [kn]/fi pionu [mm]/wymiary gabarytowe [mm]) do zastosowania w pionach odwodnień fi 70 ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawa wysoką H = 500 mm WMK B 125 UK 70 (515x870) z czego: - klapa podstawa wysoka fi 70 H= Z podstawą średnią H = 340 mm WMK B 125 UK 70 (515x710) z czego: - klapa podstawa średnia fi 70 H= Z podstawa niską H = 110 mm WMK B 125 UK 70 (515x480) z czego: - klapa podstawa niska fi 70 H= Z podstawa niską H = 84 mm WMK B 125 UK 70 (515x454) z czego: - klapa podstawa niska fi 70 H=
31 krawęŝnikowe z uchylną klapą na zawiasach o wysokości lica krawęŝnikowego 140 mm i o powierzchni wlotowej 301 cm² Klasa C 250 Oznaczenie (Klasa wpustu [kn]/fi pionu [mm]/wymiary gabarytowe [mm]) do zastosowania w pionach odwodnień fi 70 ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawa wysoką H = 500 mm WMK C 250 UK 70 (515x870) z czego: - klapa podstawa wysoka fi 70 H= Z podstawą średnią H = 340 mm WMK C 250 UK 70 (515x710) z czego: - klapa podstawa średnia fi 70 H= Z podstawa niską H = 110 mm WMK C 250 UK 70 (515x480) z czego: - klapa podstawa niska fi 70 H= Z podstawa niską H = 84 mm WMK C 250 UK 70 (515x454) z czego: - klapa podstawa niska fi 70 H=
32 krawęŝnikowe z uchylną klapą na zawiasach o wysokości lica krawęŝnikowego 140 mm i o powierzchni wlotowej 301 cm² Klasa D 400 Oznaczenie (Klasa wpustu [kn]/fi pionu [mm]/wymiary gabarytowe [mm]) do zastosowania w pionach odwodnień fi 70 ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawa wysoką H = 500 mm WMK D 400 UK 70 (515x870) z czego: - klapa podstawa wysoka fi 70 H= Z podstawą średnią H = 340 mm WMK D 400 UK 70 (515x710) z czego: - klapa podstawa średnia fi 70 H= Z podstawa niską H = 110 mm WMK D 400 UK 70 (515x480) z czego: - klapa podstawa niska fi 70 H= Z podstawa niską H = 84 mm WMK D 400 UK 70 (515x454) z czego: - klapa podstawa niska fi 70 H=
33 krawęŝnikowe z uchylną klapą na zawiasach o wysokości lica krawęŝnikowego 140 mm i powierzchni wlotowej 301 cm² Klasa B 125, C 250, D 400 WMK B 125/C 250/D 400 UK 100 (515x870) WMK B 125/C 250/D 400 UK 100 (515x710) WMK B 125/C 250/D 400 UK 100 (515x480) WMK B 125/C 250/D 400 UK 100 (515x454) do zastosowania w pionach odwodnień fi 100 Funkcję osadnika zanieczyszczeń spełnia, ułoŝona w korpusie (niewidoczna na rysunku) wewnętrzna krata zbierająca. 33
34 krawęŝnikowe z uchylną klapą na zawiasach o wysokości lica krawęŝnikowego 140 mm i powierzchni wlotowej 301 cm² Klasa B 125, C 250, D 400 WMK B 125/C 250/D 400 UK 100 (515x870) WMK B 125/C 250/D 400 UK 100 (515x710) WMK B 125/C 250/D 400 UK 100 (515x480) WMK B 125/C 250/D 400 UK 100 (515x454) do zastosowania w pionach odwodnień fi
35 krawęŝnikowe z uchylną klapą na zawiasach o wysokości lica krawęŝnikowego 140 mm i o powierzchni wlotowej 301 cm² Klasa B 125 do zastosowania w pionach odwodnień fi 100 Oznaczenie (Klasa wpustu [kn]/fi pionu [mm]/wymiary gabarytowe [mm]) ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawa wysoką H = 500 mm WMK B 125 UK 100 (515x870) z czego: - klapa podstawa wysoka fi 100 H= Z podstawą średnią H = 340 mm WMK B 125 UK 100 (515x710) z czego: - klapa podstawa średnia fi 100 H= Z podstawa niską H = 110 mm WMK B 125 UK 100 (515x480) z czego: - klapa podstawa niska fi 100 H= Z podstawa niską H = 84 mm WMK B 125 UK 100 (515x454) z czego: - klapa podstawa niska fi 100 H=
36 krawęŝnikowe z uchylną klapą na zawiasach o wysokości lica krawęŝnikowego 140 mm i o powierzchni wlotowej 301 cm² Klasa C 250 do zastosowania w pionach odwodnień fi 100 Oznaczenie (Klasa wpustu [kn]/fi pionu [mm]/wymiary gabarytowe [mm]) ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawa wysoką H = 500 mm WMK C 250 UK 100 (515x870) z czego: - klapa podstawa wysoka fi 100 H= Z podstawą średnią H = 340 mm WMK C 250 UK 100 (515x710) z czego: - klapa podstawa średnia fi 100 H= Z podstawa niską H = 110 mm WMK C 250 UK 100 (515x480) z czego: - klapa podstawa niska fi 100 H= Z podstawa niską H = 84 mm WMK C 250 UK 100 (515x454) z czego: - klapa podstawa niska fi 100 H=
37 krawęŝnikowe z uchylną klapą na zawiasach o wysokości lica krawęŝnikowego 140 mm i o powierzchni wlotowej 301 cm² Klasa D 400 do zastosowania w pionach odwodnień fi 100 Oznaczenie (Klasa wpustu [kn]/fi pionu [mm]/wymiary gabarytowe [mm]) ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawa wysoką H =500 mm WMK D 400 UK 100 (515x870) z czego: - klapa podstawa wysoka fi 100 H= Z podstawą średnią H = 340 mm WMK D 400 UK 100 (515x710) z czego: - klapa podstawa średnia fi 100 H= Z podstawa niską H = 110 mm WMK D 400 UK 100 (515x480) z czego: - klapa podstawa niska fi 100 H= Z podstawa niską H = 84 mm WMK D 400 UK 100 (515x454) z czego: - klapa podstawa niska fi 100 H=
38 krawęŝnikowe z uchylną klapą na zawiasach o wysokości lica krawęŝnikowego 140 mm i powierzchni wlotowej 301 cm² Klasa B 125, C 250, D 400 WMK B 125/C 250/D 400 UK 150 (515x870) WMK B 125/C 250/D 400 UK 150 (515x710) WMK B 125/C 250/D 400 UK 150 (515x480) WMK B 125/C 250/D 400 UK 150 (515x454) do zastosowania w pionach odwodnień fi 150 Funkcję osadnika zanieczyszczeń spełnia, ułoŝona w korpusie (niewidoczna na rysunku) wewnętrzna krata zbierająca. 38
39 krawęŝnikowe z uchylną klapą na zawiasach o wysokości lica krawęŝnikowego 140 mm i powierzchni wlotowej 301 cm² Klasa B125, C 250, D 400 WMK B125/C 250/D 400 UK 150 (515x870) WMK B 125/C 250/D 400 UK 150 (515x710) WMK B 125/C 250/D 400 UK 150 (515x480) WMK B 125/C 250/D 400 UK 150 (515x454) do zastosowania w pionach odwodnień fi
40 krawęŝnikowe z uchylną klapą na zawiasach o wysokości lica krawęŝnikowego 140 mm i o powierzchni wlotowej 301 cm² Klasa B 125 do zastosowania w pionach odwodnień fi 150 Oznaczenie (Klasa wpustu [kn]/fi pionu [mm]/wymiary gabarytowe [mm]) ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawa wysoką H = 500 mm WMK B 125 UK 150 (515x870) z czego: - klapa podstawa wysoka fi 150 H= Z podstawą średnią H = 340 mm WMK B 125 UK 150 (515x710) z czego: - klapa podstawa średnia fi 150 H= Z podstawa niską H = 110 mm WMK B 125 UK 150 (515x480) z czego: - klapa podstawa niska fi 150 H= Z podstawa niską H = 84 mm WMK B 125 UK 150 (515x454) z czego: - klapa podstawa niska fi 150 H=
41 krawęŝnikowe z uchylną klapą na zawiasach o wysokości lica krawęŝnikowego 140 mm i o powierzchni wlotowej 301 cm² Klasa C 250 Oznaczenie (Klasa wpustu [kn]/fi pionu [mm]/wymiary gabarytowe [mm]) do zastosowania w pionach odwodnień fi 150 ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawa wysoką H = 500 mm WMK C 250 UK 150 (515x870) z czego: - klapa podstawa wysoka fi 150 H= Z podstawą średnią H = 340 mm WMK C 250 UK 150 (515x710) z czego: - klapa podstawa średnia fi 150 H= Z podstawą niską H = 84 mm WMK C 250 UK 150 (515x480) z czego: - klapa podstawa niska fi 150 H= Z podstawą niską H = 84 mm WMK C 250 UK 150 (515x454) z czego: - klapa podstawa niska fi 150 H=
42 krawęŝnikowe z uchylną klapą na zawiasach o wysokości lica krawęŝnikowego 140 mm i o powierzchni wlotowej 301 cm² Klasa D 400 Oznaczenie (Klasa wpustu [kn]/fi pionu [mm]/wymiary gabarytowe [mm]) do zastosowania w pionach odwodnień fi 150 ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawa wysoką H = 500 mm WMK D 400 UK 150 (515x870) z czego: - klapa podstawa wysoka fi 150 H= Z podstawą średnią H = 340 mm WMK D 400 UK 150 (515x710) z czego: - klapa podstawa średnia fi 150 H= Z podstawa niską H = 84 mm WMK D 400 UK 150 (515x454) z czego: - klapa podstawa niska fi 150 H= Z podstawa niską H = 84 mm WMK D 400 UK 150 (515x454) z czego: - klapa podstawa niska fi 150 H=
43 krawęŝnikowe z uchylną klapą na zawiasach o wysokości lica krawęŝnikowego 140 mm i powierzchni wlotowej 301 cm² Klasa B 125, C 250, D 400 WMK B 125/C 250/D 400 UK 200 (515x870) WMK B 125/C 250/D 400 UK 200 (515x710) WMK B 125/C 250/D 400 UK 200 (515x480) WMK B 125/C 250/D 400 UK 200 (515x454) do zastosowania w pionach odwodnień fi 200 Funkcję osadnika zanieczyszczeń spełnia, ułoŝona w korpusie (niewidoczna na rysunku) wewnętrzna krata zbierająca. 43
44 krawęŝnikowe z uchylną klapą na zawiasach o wysokości lica krawęŝnikowego 140 mm i powierzchni wlotowej 301 cm² Klasa B 125, C 250, D 400 WMK B 125/C 250/D 400 UK 200 (515x870) WMK B 125/C 250/D 400 UK 200 (515x710) WMK B 125/C 250/D 400 UK 200 (515x480) WMK B 125/C 250/D 400 UK 200 (515x454) do zastosowania w pionach odwodnień fi
45 krawęŝnikowe z uchylną klapą na zawiasach o wysokości lica krawęŝnikowego 140 mm i o powierzchni wlotowej 301 cm² Klasa B 125 Oznaczenie (Klasa wpustu [kn]/fi pionu [mm]/wymiary gabarytowe [mm]) do zastosowania w pionach odwodnień fi 200 ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawa wysoką H = 500 mm WMK B 125 UK 200 (515x870) z czego: - klapa podstawa wysoka fi 200 H= Z podstawą średnią H = 340 mm WMK B 125 UK 200 (515x710) z czego: - klapa podstawa średnia fi 200 H= Z podstawa niską H = 110 mm WMK B 125 UK 200 (515x480) z czego: - klapa podstawa niska fi 200 H= Z podstawa niską H = 84 mm WMK B 125 UK 200 (515x454) z czego: - klapa podstawa niska fi 200 H=
46 krawęŝnikowe z uchylną klapą na zawiasach o wysokości lica krawęŝnikowego 140 mm i o powierzchni wlotowej 301 cm² Klasa C 250 Oznaczenie (Klasa wpustu [kn]/fi pionu [mm]/wymiary gabarytowe [mm]) do zastosowania w pionach odwodnień fi 200 ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawa wysoką H = 500 mm WMK C 250 UK 200 (515x870) z czego: - klapa podstawa wysoka fi 200 H= Z podstawą średnią H = 340 mm WMK C 250 UK 200 (515x710) z czego: - klapa podstawa średnia fi 200 H= Z podstawa niską H = 110 mm WMK C 250 UK 200 (515x480) z czego: - klapa podstawa niska fi 200 H= Z podstawa niską H = 84 mm WMK C 250 UK 200 (515x454) z czego: - klapa podstawa niska fi 200 H=
47 krawęŝnikowe z uchylną klapą na zawiasach o wysokości lica krawęŝnikowego 140 mm i o powierzchni wlotowej 301 cm² Klasa D 400 do zastosowania w pionach odwodnień fi 200 Oznaczenie (Klasa wpustu [kn]/fi pionu [mm]/wymiary gabarytowe [mm]) ObciąŜenie badawcze [kn] Masa wyrobu [kg] Z podstawa wysoką H = 500 mm WMK D 400 UK 200 (515x870) z czego: - klapa podstawa wysoka fi 200 H= Z podstawą średnią H = 340 mm WMK D 400 UK 200 (515x710) z czego: - klapa podstawa średnia fi 200 H= Z podstawa niską H = 110 mm WMK D 400 UK 200 (515x480) z czego: - klapa podstawa niska fi 200 H= Z podstawa niską H = 84 mm WMK D 400 UK 200 (515x454) z czego: - klapa podstawa niska fi 200 H=
48 Sączki do odwodnień dla konstrukcji mostowych (śeliwne wpusty dla mostów kolejowych) SMK 150 (472x366x600) SMK 150 (472x366x440) SMK 150 (472x366x184) do zastosowania w pionach odwodnień fi
49 Sączki do odwodnień dla konstrukcji mostowych (śeliwne wpusty dla mostów kolejowych) SMK 150 (472x366x600) SMK 150 (472x366x440) SMK 150 (472x366x184) do zastosowania w pionach odwodnień fi 150 Oznaczenie (średnica pionu odwodnienia/wymiary gabarytowe [mm]) Masa wyrobu [kg] Z podstawą wysoką H = 500 mm SMK 150 (472x366x600) z czego: - nakrywa odsączająca stabilizator podstawa wysoka fi Z podstawą średnią H = 340 mm SMK 150 (472x366x440) z czego: - nakrywa odsączająca stabilizator podstawa średnia fi Z podstawą niską H = 84 mm SMK 150 (472x366x184) z czego: - nakrywa odsączająca stabilizator podstawa niska fi

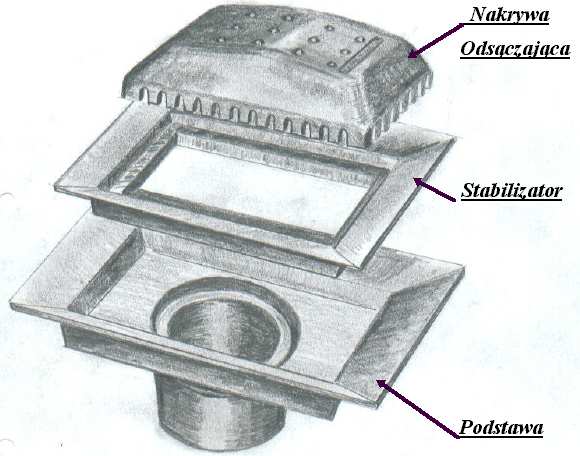

50 Sączki z nakrywą odsączającą wysoką do odwodnień dla konstrukcji mostowych (śeliwne wpusty dla mostów kolejowych) SMK 70 (592x442x640) SMK 70 (592x442x480) SMK 70 (592x442x250) SMK 70 (592x442x224) do zastosowania w pionach odwodnień fi 70 50
51 Sączki z nakrywą odsączającą wysoką do odwodnień dla konstrukcji mostowych (śeliwne wpusty dla mostów kolejowych) SMK 100 (592x442x640) SMK 100 (592x442x480) SMK 100 (592x442x250) SMK 100 (592x442x224) do zastosowania w pionach odwodnień fi
52 Sączki z nakrywą odsączającą wysoką do odwodnień dla konstrukcji mostowych (śeliwne wpusty dla mostów kolejowych) SMK 150 (592x442x640) z podstawą wysoką H = 500 m4m SMK 150 (592x442x480) SMK 150 (592x442x250) SMK 150 (592x442x224) do zastosowania w pionach odwodnień fi
53 Sączki z nakrywą odsączającą wysoką do odwodnień dla konstrukcji mostowych (śeliwne wpusty dla mostów kolejowych) SMK 200 (592x442x640) SMK 200 (592x442x480) SMK 200 (592x442x250) SMK 200 (592x442x224) do zastosowania w pionach odwodnień fi
54 Sączki z nakrywą odsączającą wysoką do odwodnień dla konstrukcji mostowych (śeliwne wpusty dla mostów kolejowych) SMK 70/100/150/200 (592x442x640) SMK 70/100/150/200 (592x442x480) SMK 70/100/150/200 (592x442x250) SMK 70/100/150/200 (592x442x224) do zastosowania w pionach odwodnień fi 70/100/150/200 Oznaczenie (średnica pionu odwodnienia/wymiary gabarytowe [mm]) Masa wyrobu [kg] Z podstawą wysoką H = 500 mm SMK 70/100/150/200 (592x442x640) z czego: - nakrywa odsączająca wysoka podstawa wysoka fi 70/100/150/ Z podstawą średnią H = 340 mm SMK 70/100/150/200 (592x442x480) z czego: - nakrywa odsączająca wysoka podstawa średnia fi 70/100/150/ Z podstawą niską H = 110 mm SMK 70/100/150/200 (592x442x250) z czego: - nakrywa odsączająca wysoka podstawa niska fi 70/100/150/ Z podstawą niską H = 84 mm SMK 70/100/150/200 (592x442x224) z czego: - nakrywa odsączająca wysoka podstawa niska fi 70/100/150/
55 Sączki z nakrywą odsączającą niską do odwodnień dla konstrukcji mostowych (śeliwne wpusty dla mostów kolejowych) SMK 70 (592x442x600) SMK 70 (592x442x440) SMK 70 (592x442x210) SMK 70 (592x442x184) do zastosowania w pionach odwodnień fi 70 55
56 Sączki z nakrywą odsączającą niską do odwodnień dla konstrukcji mostowych (śeliwne wpusty dla mostów kolejowych) SMK 100 (592x442x600) SMK 100 (592x442x440) SMK 100 (592x442x210) SMK 100 (592x442x184) do zastosowania w pionach odwodnień fi
57 Sączki z nakrywą odsączającą niską do odwodnień dla konstrukcji mostowych (śeliwne wpusty dla mostów kolejowych) SMK 150 (592x442x600) SMK 150 (592x442x440) SMK 150 (592x442x210) SMK 150 (592x442x184) do zastosowania w pionach odwodnień fi
58 Sączki z nakrywą odsączającą niską do odwodnień dla konstrukcji mostowych (śeliwne wpusty dla mostów kolejowych) SMK 200 (592x442x600) SMK 200 (592x442x440) SMK 200 (592x442x210) SMK 200 (592x442x184) z podstawą niską H = 184 mm do zastosowania w pionach odwodnień fi
59 Sączki z nakrywą odsączająca niską do odwodnień dla konstrukcji mostowych (śeliwne wpusty dla mostów kolejowych) SMK 70/100/150/200 (592x442x600) SMK 70/100/150/200 (592x442x440) SMK 70/100/150/200 (592x442x210) SMK 70/100/150/200 (592x442x184) do zastosowania w pionach odwodnień fi 70/100/150/200 Oznaczenie (średnica pionu odwodnienia/wymiary gabarytowe [mm]) Masa wyrobu [kg] Z podstawą wysoką H = 500 mm SMK 70/100/150/200 (592x442x600) z czego: - nakrywa odsączająca niska podstawa wysoka fi 70/100/150/ Z podstawą średnią H = 340 mm SMK 70/100/150/200 (592x442x440) z czego: - nakrywa odsączająca niska podstawa średnia fi 70/100/150/ Z podstawą niską H = 110 mm SMK 70/100/150/200 (592x442x210) z czego: - nakrywa odsączająca niska podstawa niska fi 70/100/150/ Z podstawą niską H = 84 mm SMK 70/100/150/200 (592x442x184) z czego: - nakrywa odsączająca niska podstawa niska fi 70/100/150/
60 Sączki okrągłe z nakrywą odsączającą wysoką do odwodnień dla konstrukcji mostowych (śeliwne wpusty dla mostów kolejowych) SMK 70 (515x634) SMK 70 (515x474) SMK 70 (515x244) SMK 70 (515x218) do zastosowania w pionach odwodnień fi 70 60
61 Sączki okrągłe z nakrywą odsączającą wysoką do odwodnień dla konstrukcji mostowych (śeliwne wpusty dla mostów kolejowych) SMK 100 (515x634) SMK 100 (515x474) SMK 100 (515x244) SMK 100 (515x218) do zastosowania w pionach odwodnień fi
62 Sączki okrągłe z nakrywą odsączającą wysoką do odwodnień dla konstrukcji mostowych (śeliwne wpusty dla mostów kolejowych) SMK 150 (515x634) SMK 150 (515x474) SMK 150 (515x244) SMK 150 (515x218) do zastosowania w pionach odwodnień fi
63 Sączki okrągłe z nakrywą odsączającą wysoką do odwodnień dla konstrukcji mostowych (śeliwne wpusty dla mostów kolejowych) SMK 200 (515x634) SMK 200 (515x474) SMK 200 (515x244) SMK 200 (515x218) do zastosowania w pionach odwodnień fi
64 Sączki okrągłe z nakrywą odsączającą wysoką do odwodnień dla konstrukcji mostowych (śeliwne wpusty dla mostów kolejowych) SMK 70/100/150/200 (515x634) SMK 70/100/150/200 (515x474) SMK 70/100/150/200 (515x244) SMK 70/100/150/200 (515x218) do zastosowania w pionach odwodnień fi 70/100/150/200 Oznaczenie (średnica pionu odwodnienia/wymiary gabarytowe [mm]) Masa wyrobu [kg] Z podstawą wysoką H = 500 mm SMK 70/100/150/200 (515x634) z czego: - nakrywa odsączająca wysoka podstawa wysoka fi 70/100/150/ Z podstawą średnią H = 340 mm SMK 100/150/200 (515x474) z czego: - nakrywa odsączająca wysoka podstawa średnia fi 70/100/150/ Z podstawą niską H = 110 mm SMK 70/100/150/200 (515x244) z czego: - nakrywa odsączająca wysoka podstawa niska fi 70/100/150/ Z podstawą niską H = 84 mm SMK 70/100/150/200 (515x218) z czego: - nakrywa odsączająca wysoka podstawa niska fi 70/100/150/
65 Sączki okrągłe z nakrywą odsączającą niską do odwodnień dla konstrukcji mostowych (śeliwne wpusty dla mostów kolejowych) SMK 70 (515x594) SMK 70 (515x434) SMK 70 (515x204) z podstawą średnią H = 110 mm SMK 70 (515x178) do zastosowania w pionach odwodnień fi 70 65
66 Sączki okrągłe z nakrywą odsączającą niską do odwodnień dla konstrukcji mostowych (śeliwne wpusty dla mostów kolejowych) SMK 100 (515x594) SMK 100 (515x434) SMK 100 (515x204) z podstawą średnią H = 110 mm SMK 100 (515x178) do zastosowania w pionach odwodnień fi
67 Sączki okrągłe z nakrywą odsączającą niską do odwodnień dla konstrukcji mostowych (śeliwne wpusty dla mostów kolejowych) SMK 150 (515x594) SMK 150 (515x434) SMK 150 (515x204) SMK 150 (515x178) do zastosowania w pionach odwodnień fi
68 Sączki okrągłe z nakrywą odsączającą niską do odwodnień dla konstrukcji mostowych (śeliwne wpusty dla mostów kolejowych) SMK 200 (515x594) SMK 200 (515x434) SMK 200 (515x204) SMK 200 (515x178) do zastosowania w pionach odwodnień fi
69 Sączki okrągłe z nakrywą odsączającą niską do odwodnień dla konstrukcji mostowych (śeliwne wpusty dla mostów kolejowych) SMK 70/100/150/200 (515x594) SMK 70/100/150/200 (515x434) SMK 70/100/150/200 (515x204) SMK 70/100/150/200 (515x178) do zastosowania w pionach odwodnień fi 70/100/150/200 Oznaczenie (średnica pionu odwodnienia/wymiary gabarytowe [mm]) Masa wyrobu [kg] Z podstawą wysoką H = 500 mm SMK 70/100/150/200 (515x594) z czego: - nakrywa odsączająca niska podstawa wysoka fi 70/100/150/ Z podstawą średnią H = 340 mm SMK 70/100/150/200 (515x434) z czego: - nakrywa odsączająca niska podstawa średnia fi 70/100/150/ Z podstawą niską H = 110 mm SMK 70/100/150/200 (515x204) z czego: - nakrywa odsączająca niska podstawa niska fi 70/100/150/ Z podstawą niską H = 84 mm SMK 70/100/150/200 (515x178) z czego: - nakrywa odsączająca niska podstawa niska fi 70/100/150/
