1 << System Jakości wg ISO 9001 >> Włazy kanałowe Ŝeliwne i Ŝeliwno-betonowe - okrągłe, - okrągłe z wkładką amortyzacyjną, - kwadratowe, - prostokątne, - z pokrywami przykręcanymi śrubami, - z pokrywami wypełnionymi betonem, - o prześwicie od fi 380 do fi 800, - teleskopowe (fi 315), - hermetyczne, - o obciąŝeniu badawczym od 15 kn do 400 kn, - małe i duŝe, - lekkie i cięŝkie, do zastosowania w instalacjach zewnętrznych jak i wewnętrznych wszędzie tam gdzie jest potrzebny dostęp do podziemnych urządzeń kanalizacyjnych, wodociągowych, telekomunikacyjnych, energetycznych gazowniczych i ciepłowniczych. K A T A L O G wg stanu na dzień r. Krzysztof Matysiak Specjalista ds. Handlu Henryk Gałkowski Dyrektor ds. Produkcji i Handlu kod id

2 Szanowni Państwo! Niniejszy katalog wyrobów jest bezpłatny i nie jest ofertą w rozumieniu prawa. Wyroby ujęte w niniejszym katalogu nie wyczerpują całej oferty naszej firmy. Ekopol Opolski zastrzega sobie prawo dokonania częściowej i/lub całkowitej zmiany asortymentu wyrobów i cen poszczególnych produktów. Naszą misją jest dostarczanie Państwu produktów, których uŝytkowanie zapewni pełną i trwałą satysfakcję oraz utwierdzi Was w tym, Ŝe dokonaliście dobrego wyboru zakupując nasz wyrób. Zapraszamy Tekst i grafika Copyright by Ekopol Opolski sp. z o.o. Wszelkie prawa zastrzeŝone. 2

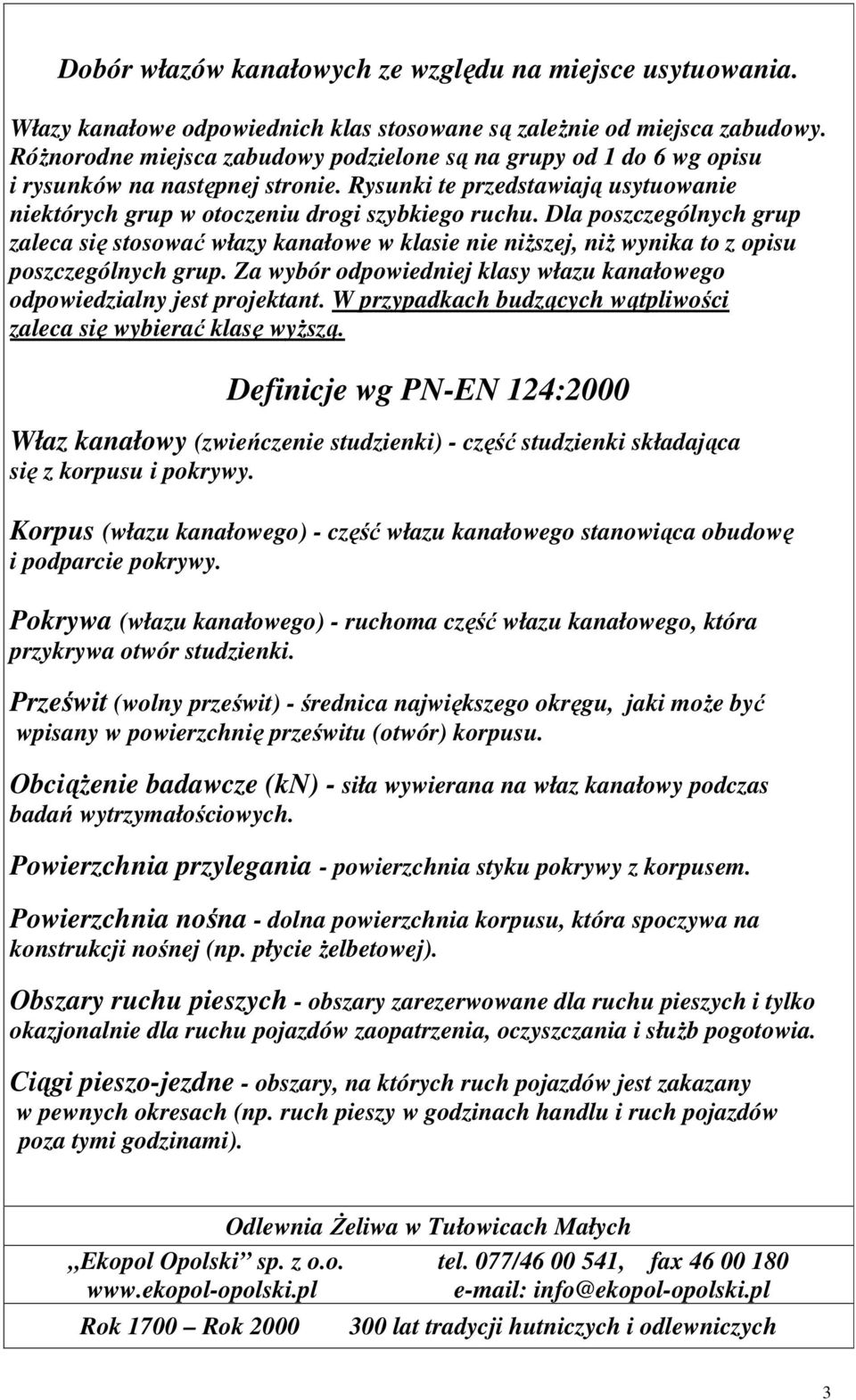

3 Dobór włazów kanałowych ze względu na miejsce usytuowania. Włazy kanałowe odpowiednich klas stosowane są zaleŝnie od miejsca zabudowy. RóŜnorodne miejsca zabudowy podzielone są na grupy od 1 do 6 wg opisu i rysunków na następnej stronie. Rysunki te przedstawiają usytuowanie niektórych grup w otoczeniu drogi szybkiego ruchu. Dla poszczególnych grup zaleca się stosować włazy kanałowe w klasie nie niŝszej, niŝ wynika to z opisu poszczególnych grup. Za wybór odpowiedniej klasy włazu kanałowego odpowiedzialny jest projektant. W przypadkach budzących wątpliwości zaleca się wybierać klasę wyŝszą. Definicje wg PN-EN 124:2000 Właz kanałowy (zwieńczenie studzienki) - część studzienki składająca się z korpusu i pokrywy. Korpus (włazu kanałowego) - część włazu kanałowego stanowiąca obudowę i podparcie pokrywy. Pokrywa (włazu kanałowego) - ruchoma część włazu kanałowego, która przykrywa otwór studzienki. Prześwit (wolny prześwit) - średnica największego okręgu, jaki moŝe być wpisany w powierzchnię prześwitu (otwór) korpusu. (kn) - siła wywierana na właz kanałowy podczas badań wytrzymałościowych. Powierzchnia przylegania - powierzchnia styku pokrywy z korpusem. Powierzchnia nośna - dolna powierzchnia korpusu, która spoczywa na konstrukcji nośnej (np. płycie Ŝelbetowej). Obszary ruchu pieszych - obszary zarezerwowane dla ruchu pieszych i tylko okazjonalnie dla ruchu pojazdów zaopatrzenia, oczyszczania i słuŝb pogotowia. Ciągi pieszo-jezdne - obszary, na których ruch pojazdów jest zakazany w pewnych okresach (np. ruch pieszy w godzinach handlu i ruch pojazdów poza tymi godzinami). 3

4 Przyporządkowanie zwieńczeń studzienek i wpustów do miejsca ich zabudowy. Włazy kanałowe i wpusty ściekowe w zaleŝności od klasy są przeznaczone do zabudowy na terenach wg poniŝej określonych grup (patrz równieŝ rysunek). Grupa 1 co najmniej klasa A 15 Powierzchnie przeznaczone wyłącznie dla pieszych i rowerzystów. Grupa 2 co najmniej klasa B 125 Drogi i obszary dla pieszych, powierzchnie równorzędne, parkingi lub tereny parkowania samochodów osobowych. Grupa 3 co najmniej klasa C 250 Dotyczy tylko zwieńczeń wpustów ściekowych usytuowanych przy krawęŝnikach, w obszarze który mierzony od ściany krawęŝnika moŝe sięgać w tor ruchu maksimum 0,5 m i w drogę dla pieszych maksimum 0,2 m. Grupa 4 co najmniej klasa D 400 Jezdnie dróg (równieŝ ciągi pieszo-jezdne), utwardzone pobocza oraz obszary parkingowe, dla wszystkich rodzajów pojazdów drogowych. Grupa 5 co najmniej klasa E 600 Powierzchnie poddane duŝym naciskom od kół np. rampy, pasy startowe. Grupa 6 co najmniej klasa F 900 Powierzchnie poddane szczególnie duŝym naciskom od kół np. pasy startowe. Typowy przekrój drogi szybkiego ruchu pokazujący usytuowanie niektórych miejsc zabudowy Szczegół typowego utwardzonego pobocza pokazujący usytuowanie niektórych miejsc zabudowy 4

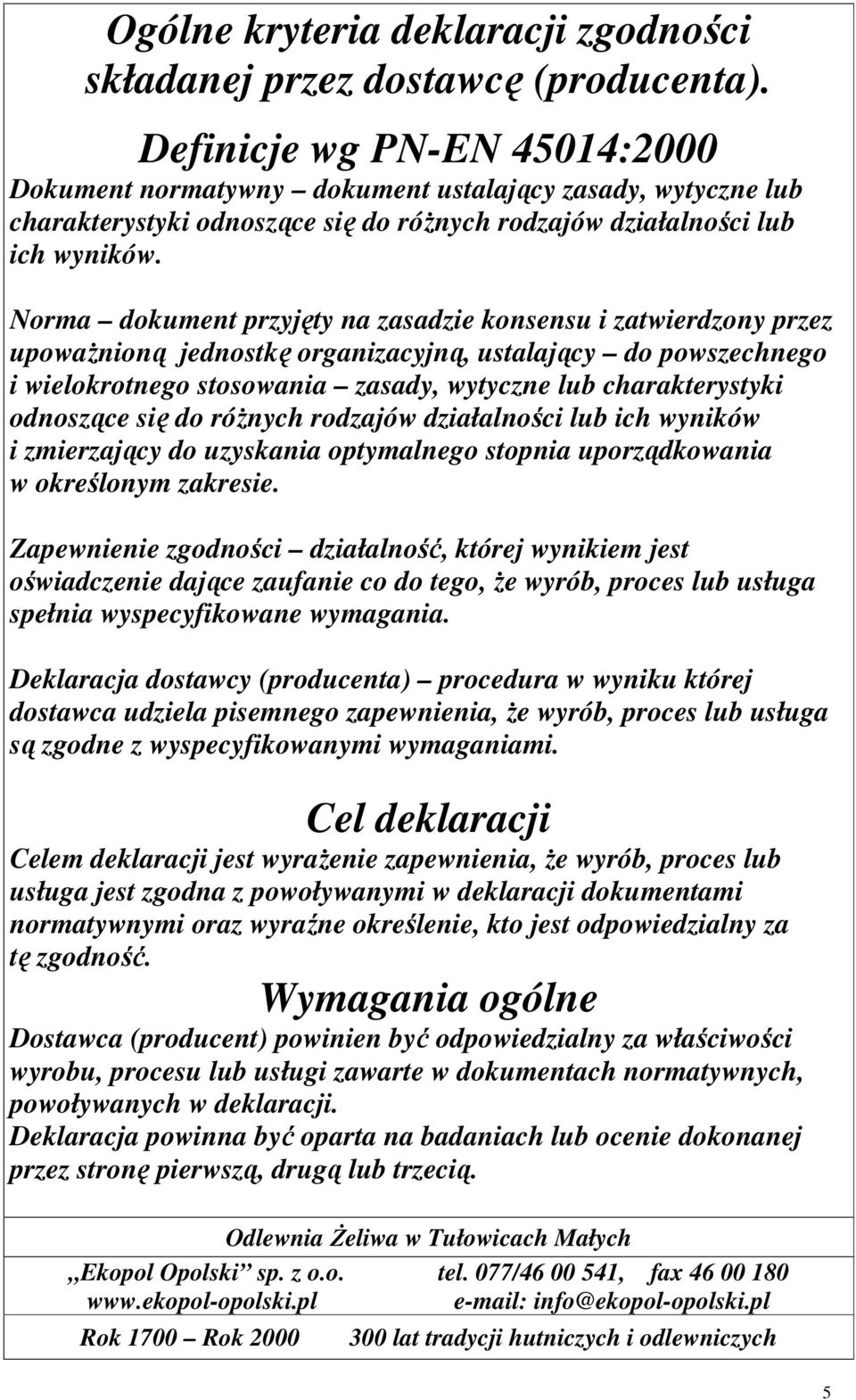

5 Ogólne kryteria deklaracji zgodności składanej przez dostawcę (producenta). Definicje wg PN-EN 45014:2000 Dokument normatywny dokument ustalający zasady, wytyczne lub charakterystyki odnoszące się do róŝnych rodzajów działalności lub ich wyników. Norma dokument przyjęty na zasadzie konsensu i zatwierdzony przez upowaŝnioną jednostkę organizacyjną, ustalający do powszechnego i wielokrotnego stosowania zasady, wytyczne lub charakterystyki odnoszące się do róŝnych rodzajów działalności lub ich wyników i zmierzający do uzyskania optymalnego stopnia uporządkowania w określonym zakresie. Zapewnienie zgodności działalność, której wynikiem jest oświadczenie dające zaufanie co do tego, Ŝe wyrób, proces lub usługa spełnia wyspecyfikowane wymagania. Deklaracja dostawcy (producenta) procedura w wyniku której dostawca udziela pisemnego zapewnienia, Ŝe wyrób, proces lub usługa są zgodne z wyspecyfikowanymi wymaganiami. Cel deklaracji Celem deklaracji jest wyraŝenie zapewnienia, Ŝe wyrób, proces lub usługa jest zgodna z powoływanymi w deklaracji dokumentami normatywnymi oraz wyraźne określenie, kto jest odpowiedzialny za tę zgodność. Wymagania ogólne Dostawca (producent) powinien być odpowiedzialny za właściwości, procesu lub usługi zawarte w dokumentach normatywnych, powoływanych w deklaracji. Deklaracja powinna być oparta na badaniach lub ocenie dokonanej przez stronę pierwszą, drugą lub trzecią. 5

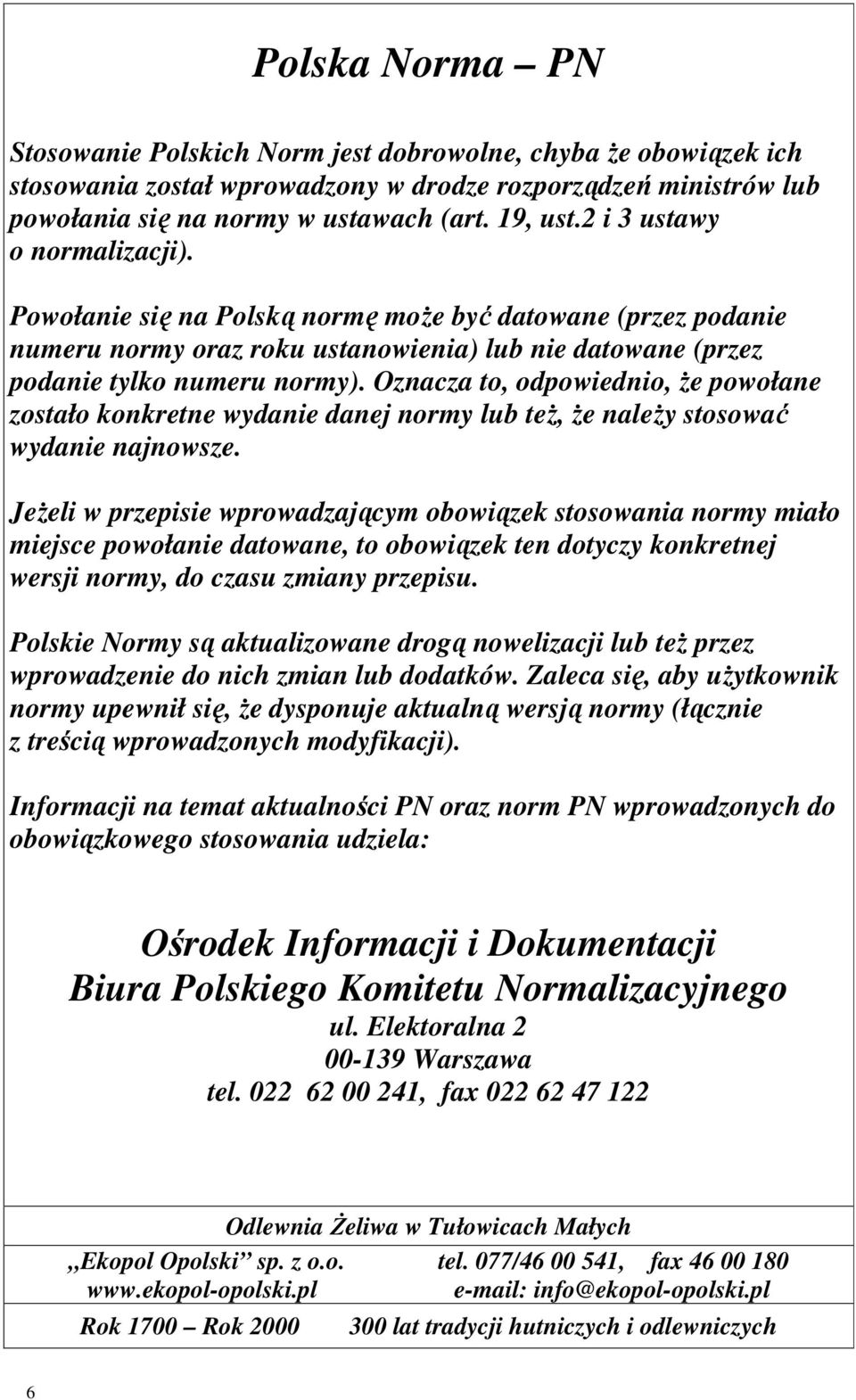

6 Polska Norma PN Stosowanie Polskich Norm jest dobrowolne, chyba Ŝe obowiązek ich stosowania został wprowadzony w drodze rozporządzeń ministrów lub powołania się na normy w ustawach (art. 19, ust.2 i 3 ustawy o normalizacji). Powołanie się na Polską normę moŝe być datowane (przez podanie numeru normy oraz roku ustanowienia) lub nie datowane (przez podanie tylko numeru normy). Oznacza to, odpowiednio, Ŝe powołane zostało konkretne wydanie danej normy lub teŝ, Ŝe naleŝy stosować wydanie najnowsze. JeŜeli w przepisie wprowadzającym obowiązek stosowania normy miało miejsce powołanie datowane, to obowiązek ten dotyczy konkretnej wersji normy, do czasu zmiany przepisu. Polskie Normy są aktualizowane drogą nowelizacji lub teŝ przez wprowadzenie do nich zmian lub dodatków. Zaleca się, aby uŝytkownik normy upewnił się, Ŝe dysponuje aktualną wersją normy (łącznie z treścią wprowadzonych modyfikacji). Informacji na temat aktualności PN oraz norm PN wprowadzonych do obowiązkowego stosowania udziela: Ośrodek Informacji i Dokumentacji Biura Polskiego Komitetu Normalizacyjnego ul. Elektoralna Warszawa tel , fax

7 Włazy kanałowe okrągłe o prześwicie fi 600 z pokrywami wkładanymi, B 125, C 250, D 400 A (720x70) A (800x100) A (800x150) Klasa B 125 B (720x70) B (800x100) B (800x150) Klasa C 250 C (720x70) C (800x100) C (800x150) Klasa D 400 D (775x100) D (775x150)

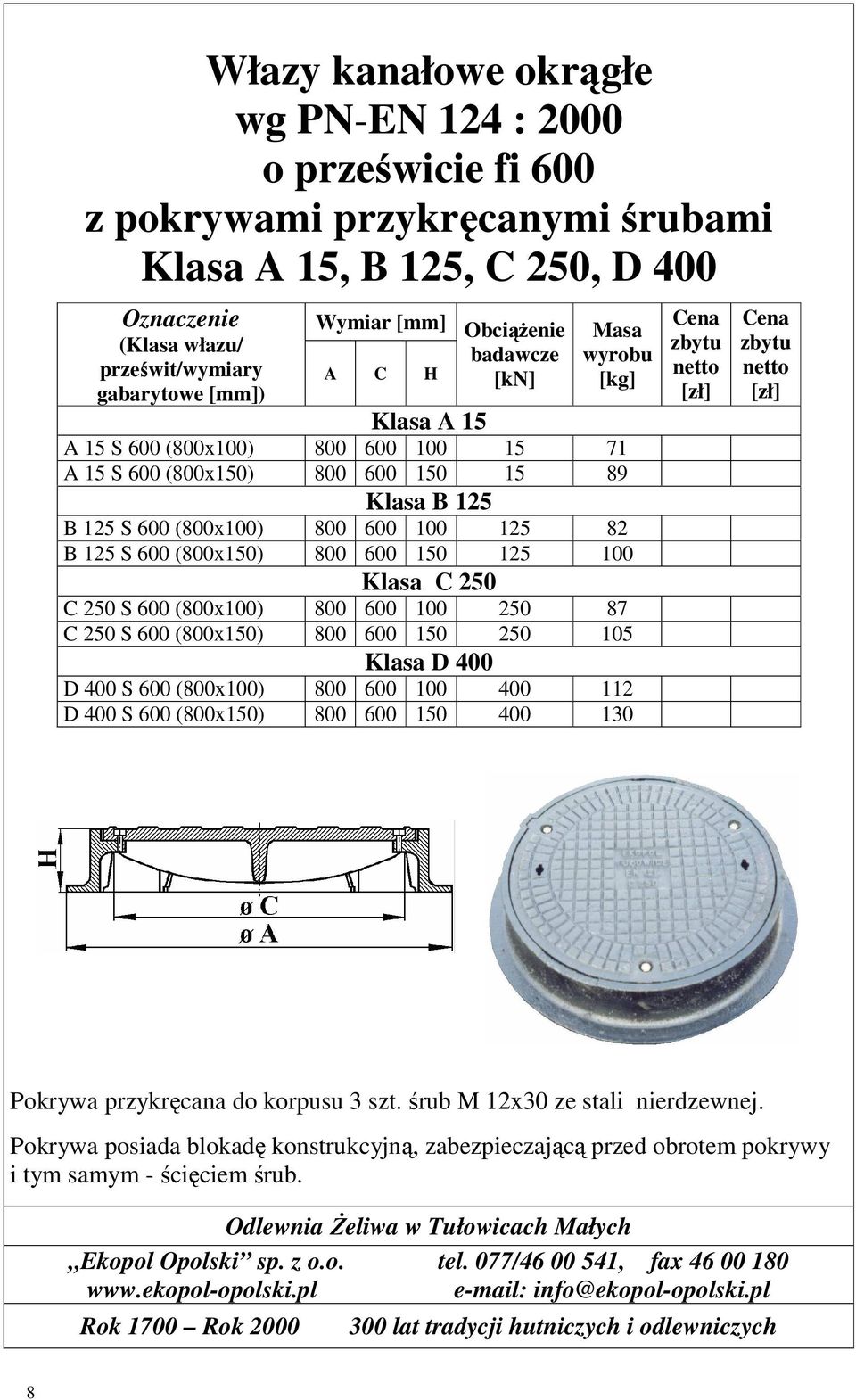

8 Włazy kanałowe okrągłe o prześwicie fi 600 z pokrywami przykręcanymi śrubami, B 125, C 250, D 400 A 15 S 600 (800x100) A 15 S 600 (800x150) Klasa B 125 B 125 S 600 (800x100) B 125 S 600 (800x150) Klasa C 250 C 250 S 600 (800x100) C 250 S 600 (800x150) Klasa D 400 D 400 S 600 (800x100) D 400 S 600 (800x150) Pokrywa przykręcana do korpusu 3 szt. śrub M 12x30 ze stali nierdzewnej. Pokrywa posiada blokadę konstrukcyjną, zabezpieczającą przed obrotem pokrywy i tym samym - ścięciem śrub. 8

9 Włazy kanałowe okrągłe z wkładką amortyzacyjną o prześwicie fi 600 z pokrywami wkładanymi, B 125, C 250, D 400 A 15 A 600 (720x70) A 15 A 600 (800x100) A 15 A 600 (800x150) Klasa B 125 B 125 A 600 (720x70) B 125 A 600 (800x100) B 125 A 600 (800x150) Klasa C 250 C 250 A 600 (720x70) C 250 A 600 (800x100) C 250 A 600 (800x150) Klasa D 400 D 400 A 600 (775x100) D 400 A 600 (775x150) Wkładka amortyzacyjna wykonana jest z twardej gumy (60 Sh) o przekroju 10x10 mm. UłoŜenie wkładki amortyzacyjnej pokazuje rysunek. 9

10 Włazy kanałowe okrągłe z wkładką amortyzacyjną o prześwicie fi 600 z pokrywami przykręcanymi śrubami, B 125, C 250, D 400 A 15 SA 600 (800x100) A 15 SA 600 (800x150) Klasa B 125 B 125 SA 600 (800x100) B 125 SA 600 (800x150) Klasa C 250 C 250 SA 600 (800x100) C 250 SA 600 (800x150) Klasa D 400 D 400 SA 600 (800x100) D 400 SA 600 (800x150) Pokrywa przykręcana do korpusu 3 szt. śrub M 12x30 ze stali nierdzewnej. Pokrywa posiada blokadę konstrukcyjną, zabezpieczającą przed obrotem pokrywy i tym samym - ścięciem śrub. Wkładka amortyzacyjna wykonana jest z twardej gumy (60 Sh) o przekroju 10x10 mm. UłoŜenie wkładki amortyzacyjnej pokazuje rysunek. 10

11 Włazy kanałowe okrągłe o prześwicie fi 600 z pokrywami z otworami wentylacyjnymi Klasa C 250 Klasa C 250 C 250 W 600 (720x70) C 250 W 600 (800x100) C 250 W 600 (800x150) Wymiary otworów wentylacyjnych 70 x 25 mm. Ilość otworów wentylacyjnych 10. Łączna powierzchnia otworów wentylacyjnych 174 cm 2. 11

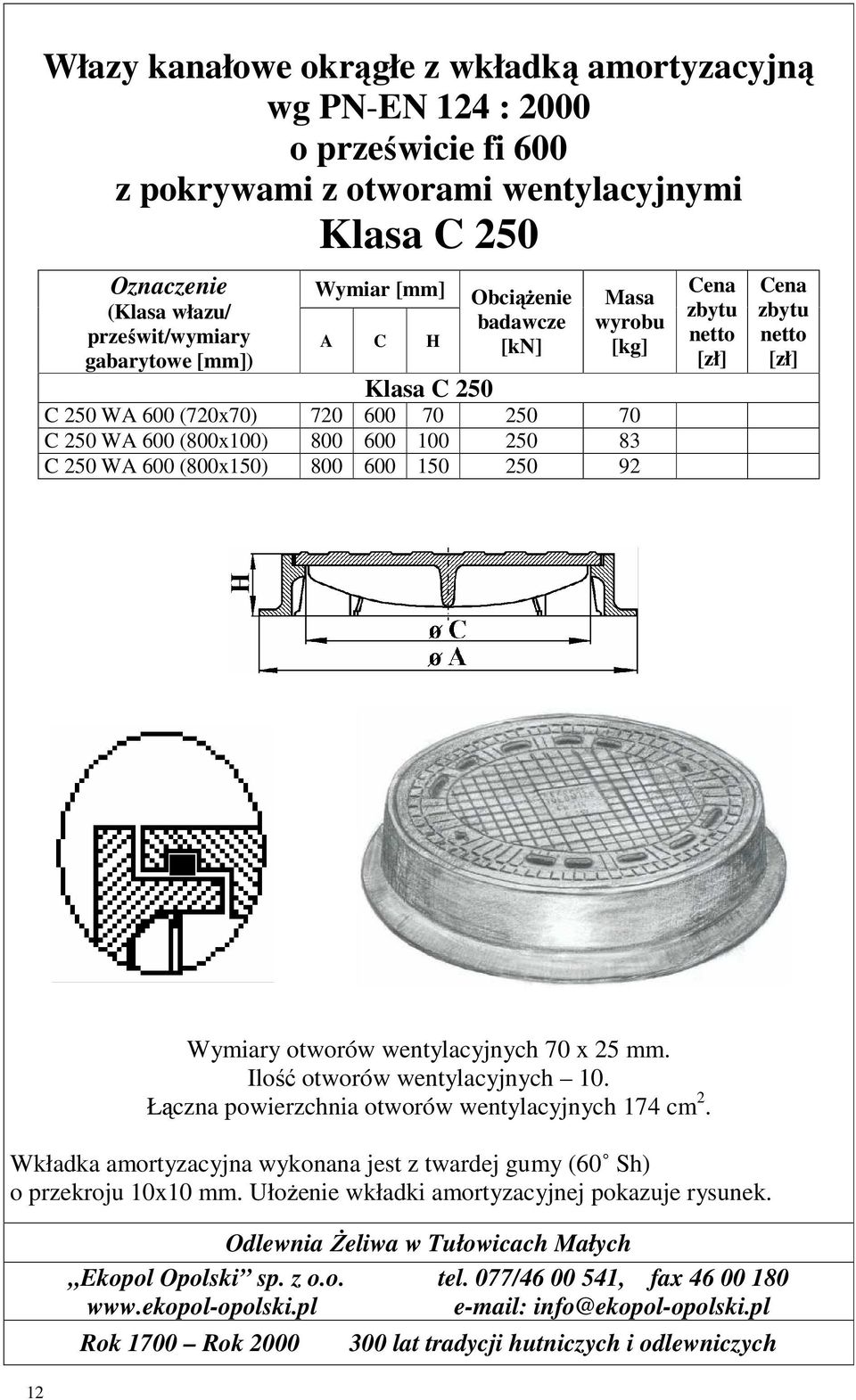

12 Włazy kanałowe okrągłe z wkładką amortyzacyjną o prześwicie fi 600 z pokrywami z otworami wentylacyjnymi Klasa C 250 Klasa C 250 C 250 WA 600 (720x70) C 250 WA 600 (800x100) C 250 WA 600 (800x150) Wymiary otworów wentylacyjnych 70 x 25 mm. Ilość otworów wentylacyjnych 10. Łączna powierzchnia otworów wentylacyjnych 174 cm 2. Wkładka amortyzacyjna wykonana jest z twardej gumy (60 Sh) o przekroju 10x10 mm. UłoŜenie wkładki amortyzacyjnej pokazuje rysunek.

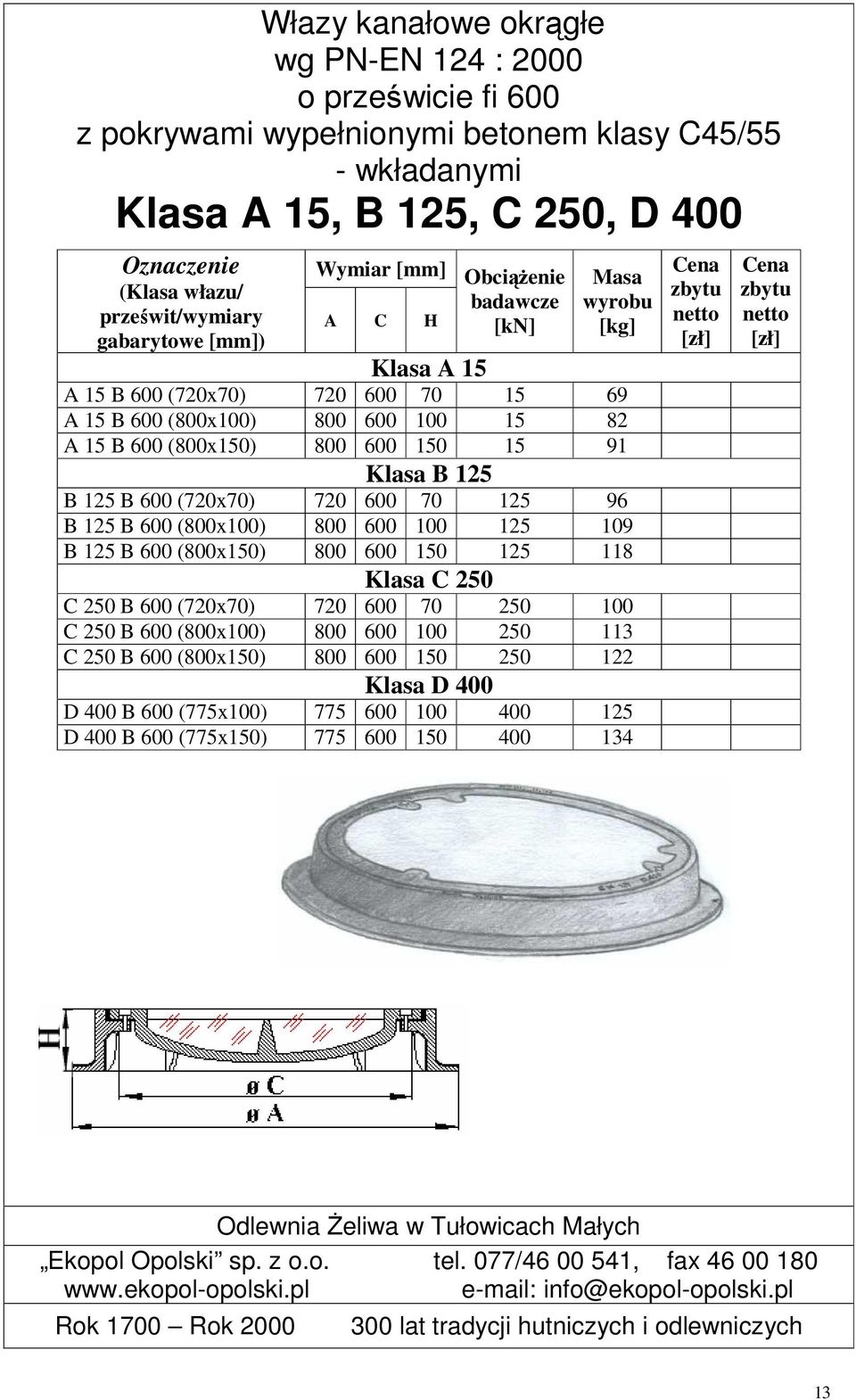

13 Włazy kanałowe okrągłe o prześwicie fi 600 z pokrywami wypełnionymi betonem klasy C45/55 - wkładanymi, B 125, C 250, D 400 A 15 B 600 (720x70) A 15 B 600 (800x100) A 15 B 600 (800x150) Klasa B 125 B 125 B 600 (720x70) B 125 B 600 (800x100) B 125 B 600 (800x150) Klasa C 250 C 250 B 600 (720x70) C 250 B 600 (800x100) C 250 B 600 (800x150) Klasa D 400 D 400 B 600 (775x100) D 400 B 600 (775x150)

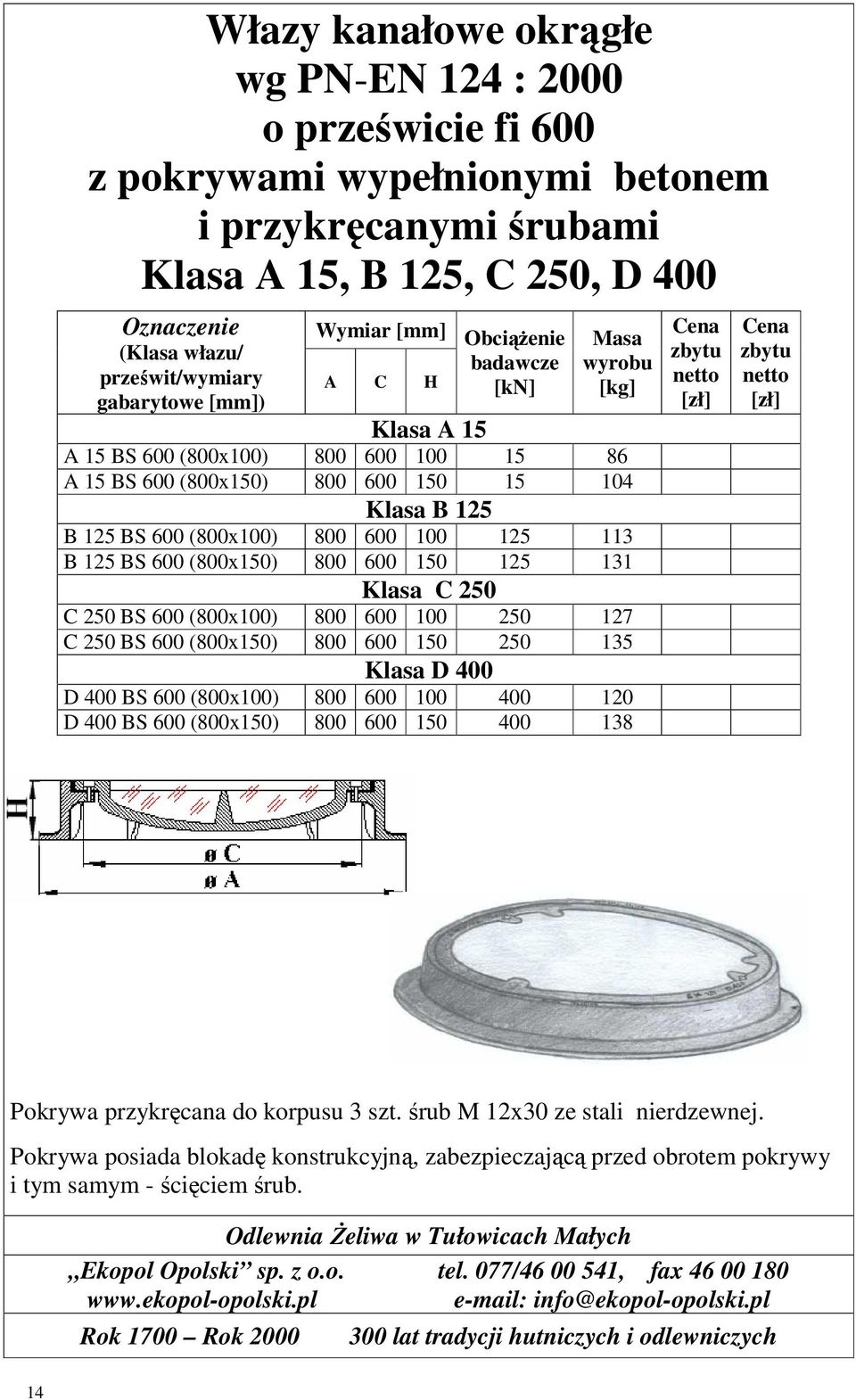

14 Włazy kanałowe okrągłe o prześwicie fi 600 z pokrywami wypełnionymi betonem i przykręcanymi śrubami, B 125, C 250, D 400 A 15 BS 600 (800x100) A 15 BS 600 (800x150) Klasa B 125 B 125 BS 600 (800x100) B 125 BS 600 (800x150) Klasa C 250 C 250 BS 600 (800x100) C 250 BS 600 (800x150) Klasa D 400 D 400 BS 600 (800x100) D 400 BS 600 (800x150) Pokrywa przykręcana do korpusu 3 szt. śrub M 12x30 ze stali nierdzewnej. Pokrywa posiada blokadę konstrukcyjną, zabezpieczającą przed obrotem pokrywy i tym samym - ścięciem śrub. 14

15 Włazy kanałowe okrągłe z wkładką amortyzacyjną o prześwicie fi 600 z pokrywami wypełnionymi betonem C45/55 - wkładanymi, B 125, C 250, D 400 ObciąŜeni e A 15 BA 600 (720x70) A 15 BA 600 (800x100) A 15 BA 600 (800x150) Klasa B 125 B 125 BA 600 (720x70) B 125 BA 600 (800x100) B 125 BA 600 (800x150) Klasa C 250 C 250 BA 600 (720x70) C 250 BA 600 (800x100) C 250 BA 600 (800x150) Klasa D 400 D 400 BA 600 (775x100) D 400 BA 600 (775x150) Wkładka amortyzacyjna wykonana jest z twardej gumy (60 Sh) o przekroju 10x10 mm. UłoŜenie wkładki amortyzacyjnej pokazuje rysunek. 15

16 Włazy kanałowe okrągłe z wkładką amortyzacyjną o prześwicie fi 600 z pokrywami wypełnionymi betonem i przykręcanymi śrubami, B 125, C 250, D 400 A 15 BSA 600 (800x100) A 15 BSA 600 (800x150) Klasa B 125 B 125 BSA 600 (800x100) B 125 BSA 600 (800x150) Klasa C 250 C 250 BSA 600 (800x100) C 250 BSA 600 (800x150) Klasa D 400 D 400 BSA 600 (800x100) D 400 BSA 600 (800x150) Pokrywa przykręcana do korpusu 3 szt. śrub M 12x30 ze stali nierdzewnej. Pokrywa posiada blokadę konstrukcyjną, zabezpieczającą przed obrotem pokrywy i tym samym - ścięciem śrub. Wkładka amortyzacyjna wykonana jest z twardej gumy (60 Sh) o przekroju 10x10 mm. UłoŜenie wkładki amortyzacyjnej pokazuje rysunek. 16

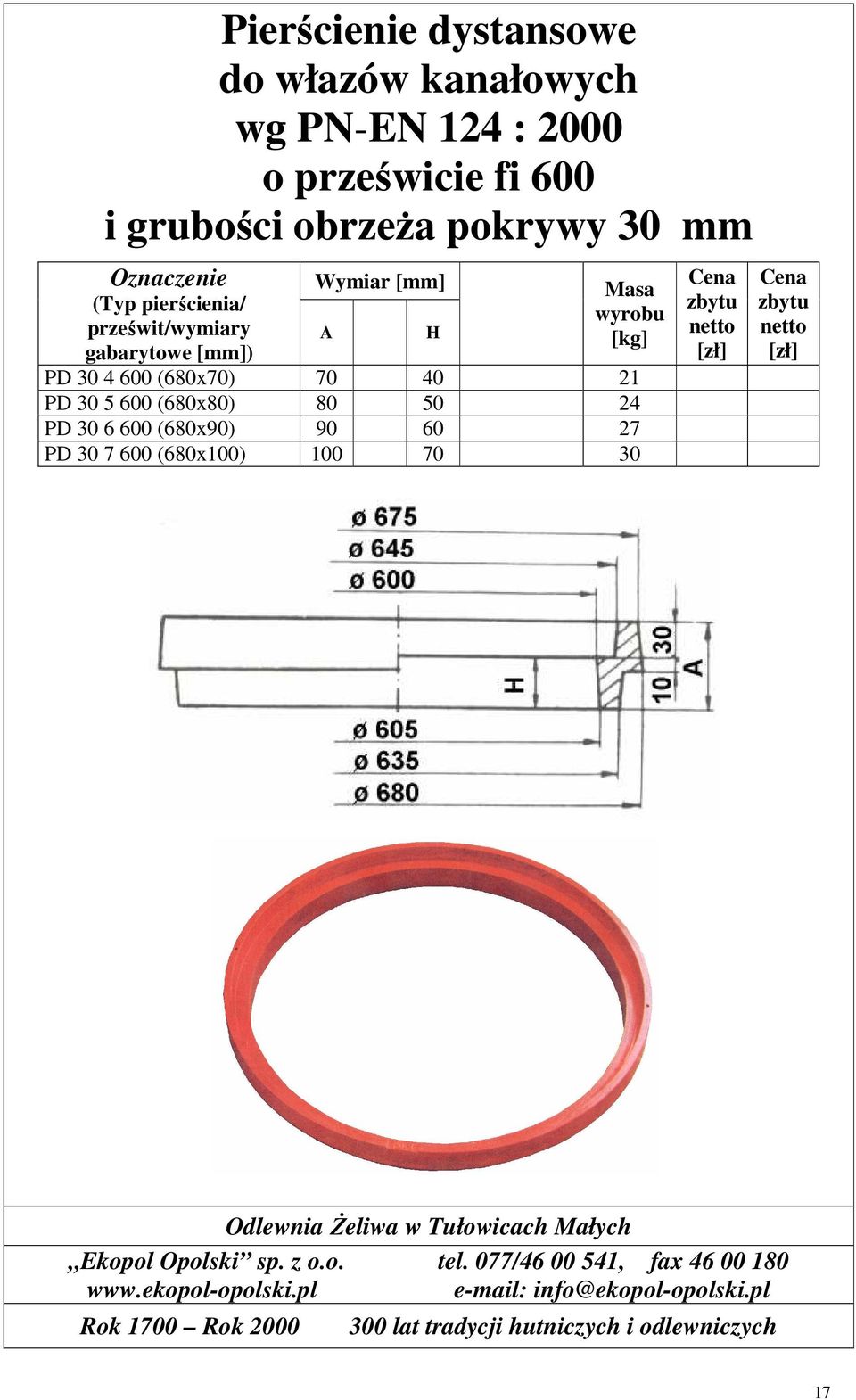

17 Pierścienie dystansowe do włazów kanałowych o prześwicie fi 600 i grubości obrzeŝa pokrywy 30 mm (Typ pierścienia/ A H PD (680x70) PD (680x80) PD (680x90) PD (680x100)

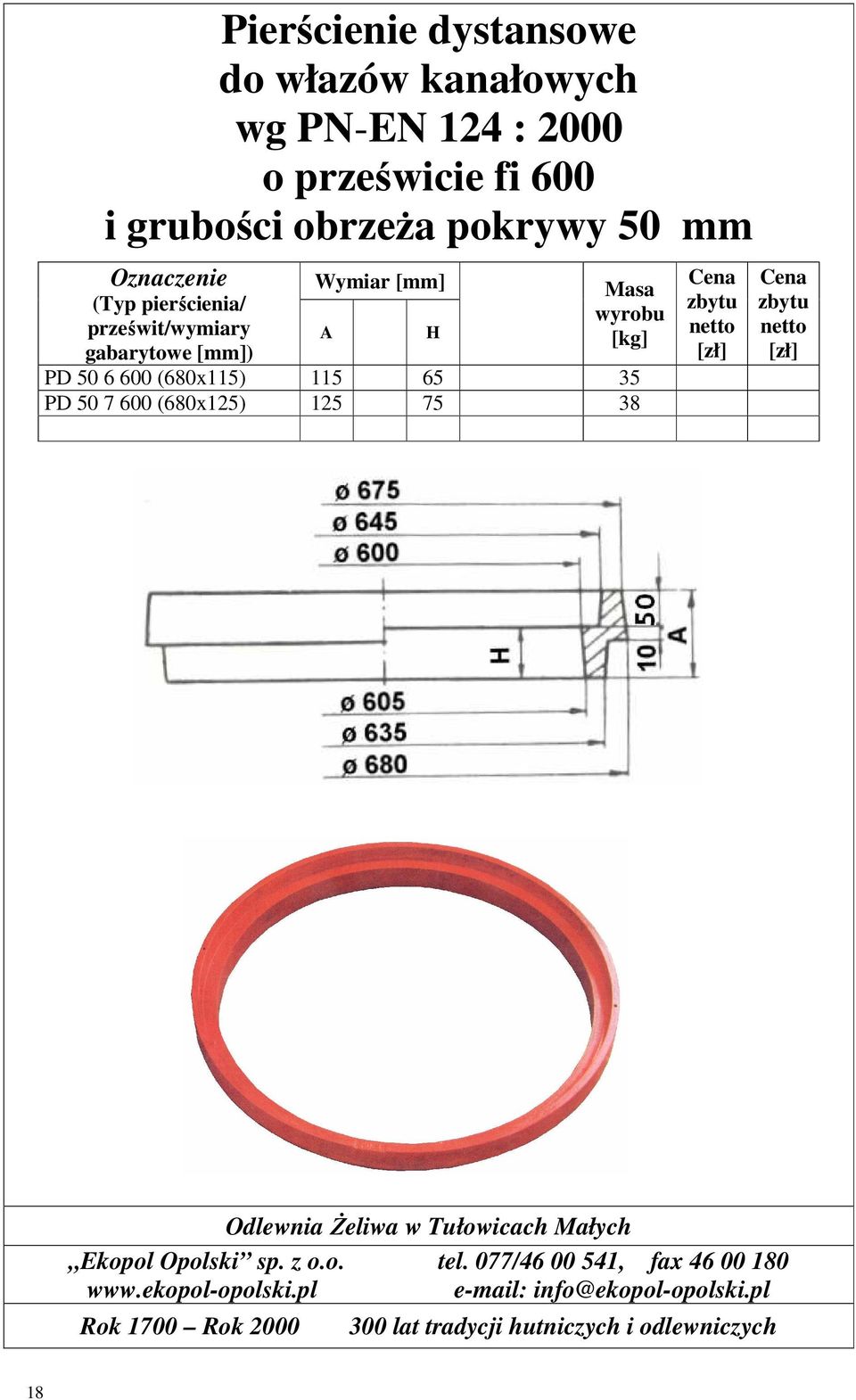

18 Pierścienie dystansowe do włazów kanałowych o prześwicie fi 600 i grubości obrzeŝa pokrywy 50 mm (Typ pierścienia/ A H PD (680x115) PD (680x125)

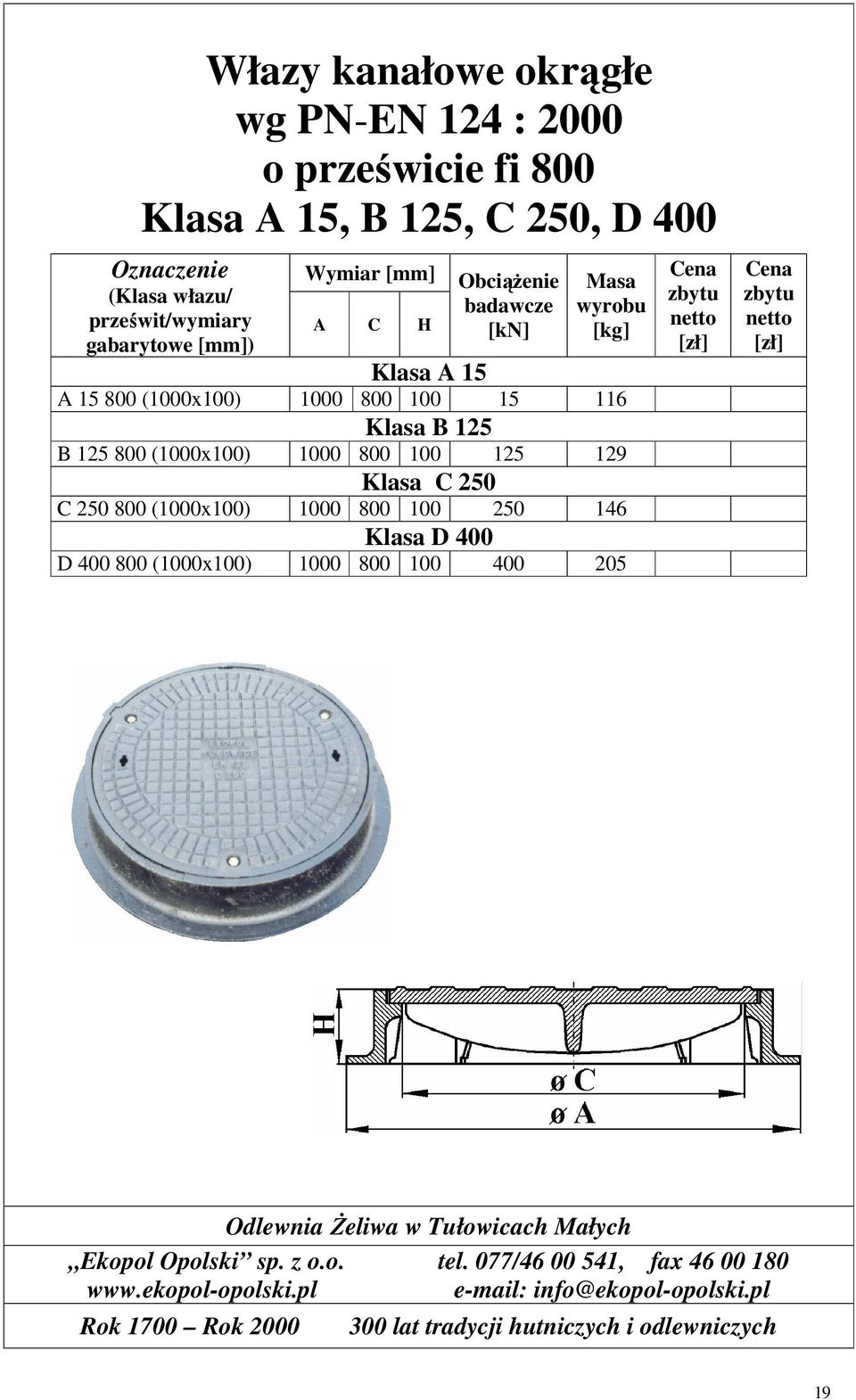

19 Włazy kanałowe okrągłe o prześwicie fi 800, B 125, C 250, D 400 A (1000x100) Klasa B 125 B (1000x100) Klasa C 250 C (1000x100) Klasa D 400 D (1000x100)

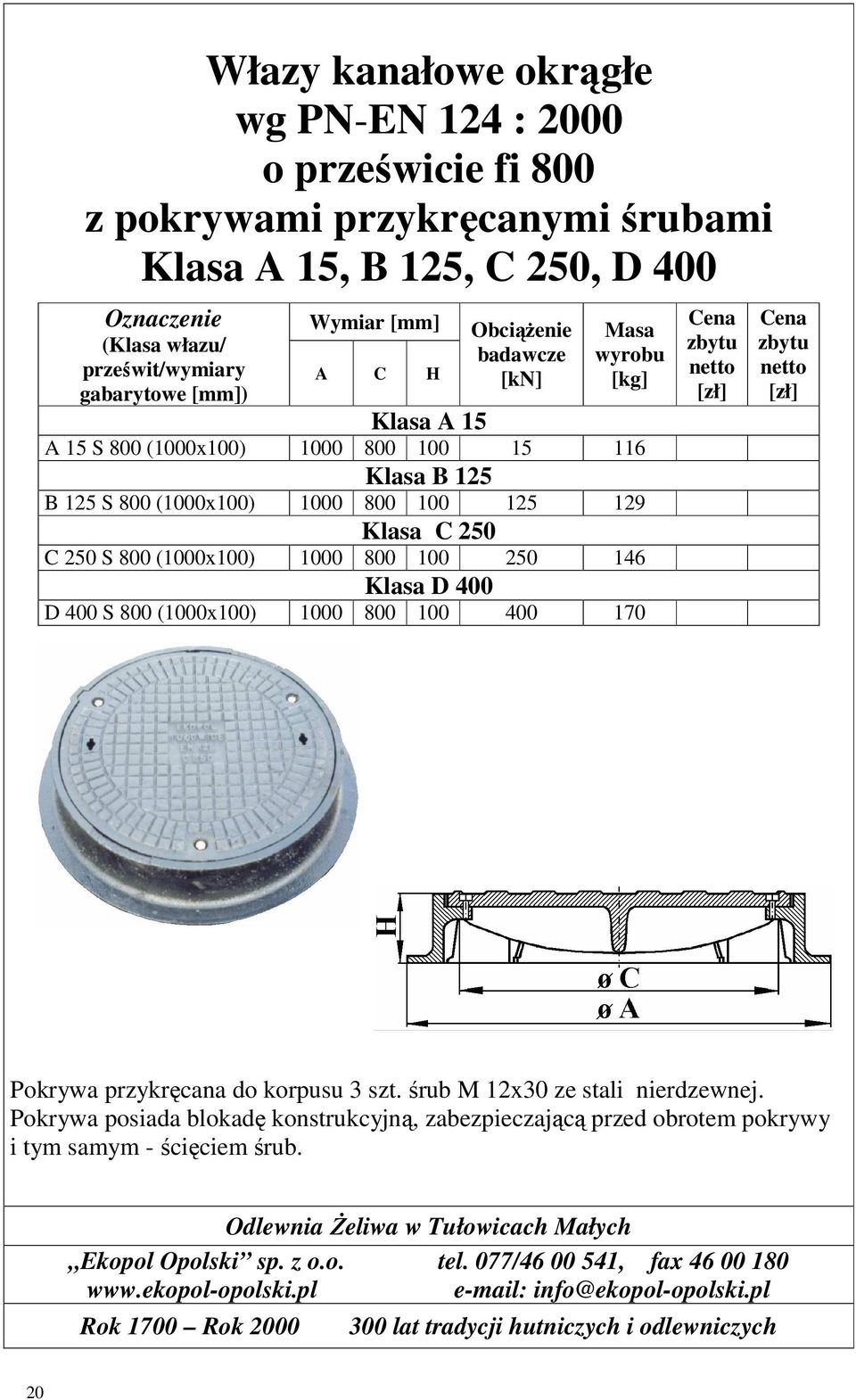

20 Włazy kanałowe okrągłe o prześwicie fi 800 z pokrywami przykręcanymi śrubami, B 125, C 250, D 400 A 15 S 800 (1000x100) Klasa B 125 B 125 S 800 (1000x100) Klasa C 250 C 250 S 800 (1000x100) Klasa D 400 D 400 S 800 (1000x100) Pokrywa przykręcana do korpusu 3 szt. śrub M 12x30 ze stali nierdzewnej. Pokrywa posiada blokadę konstrukcyjną, zabezpieczającą przed obrotem pokrywy i tym samym - ścięciem śrub. 20

21 Włazy kanałowe okrągłe z wkładką amortyzacyjną o prześwicie fi 800, B 125, C 250, D 400 A 15 A 800 (1000x100) Klasa B 125 B 125 A 800 (1000x100) Klasa C 250 C 250 A 800 (1000x100) Klasa D 400 D 400 A 800 (1000x100) Wkładka amortyzacyjna wykonana jest z twardej gumy (60 Sh) o przekroju 10x10 mm. UłoŜenie wkładki amortyzacyjnej pokazuje rysunek. 21

22 Włazy kanałowe okrągłe z wkładką amortyzacyjną o prześwicie fi 800 z pokrywami przykręcanymi śrubami, B 125, C 250, D 400 A 15 SA 800 (1000x100) Klasa B 125 B 125 SA 800 (1000x100) Klasa C 250 C 250 SA 800 (1000x100) Klasa D 400 D 400 SA 800 (1000x100) Pokrywa przykręcana do korpusu 3 szt. śrub M 12x30 ze stali nierdzewnej. Pokrywa posiada blokadę konstrukcyjną, zabezpieczającą przed obrotem pokrywy i tym samym - ścięciem śrub. Wkładka amortyzacyjna wykonana jest z twardej gumy (60 Sh) o przekroju 10x10 mm. UłoŜenie wkładki amortyzacyjnej pokazuje rysunek. 22

23 Włazy kanałowe okrągłe o prześwicie fi 400, 500 o wysokości korpusu 50 mm A (480x50) A (580x50) Na pokrywie stylizowana grafika ornamentowa, liście dębu i Ŝołędzie. 23

24 Właz kanałowy okrągły o prześwicie fi 600 o wysokości korpusu 50 mm A (680x50) Na pokrywie stylizowana grafika ornamentowa oraz napis Miłość cierpliwa jest, łaskawa jest, Miłość nie zazdrości, nie szuka poklasku, nie unosi się pychą; nie dopuszcza się bezwstydu, nie szuka swego, nie unosi się gniewem, nie pamięta złego; nie cieszy się z niesprawiedliwości, lecz współweseli się z prawdą. Wszystko znosi, wszystkiemu wierzy, we wszystkim pokłada nadzieję, wszystko przetrzyma. (Fragment listu Św. Pawła Apostoła Miłość nigdy nie ustaje. (Kor ) do Koryntian) 24

25 Właz kanałowy okrągły o prześwicie 600 o wysokości korpusu 50 mm A (680x50)

26 Włazy kanałowe okrągłe o prześwicie fi 380 do montaŝu między innymi w systemach rur z tworzyw sztucznych o średnicy fi 400 mm Klasa B 125 B (600x100) B (600x200) Przykładowe zastosowanie w systemach z tworzyw sztucznych przy zastosowaniu pierścienia odciąŝającego. Maksymalna średnica rury PVC wynosi 400 mm. 26

27 Włazy kanałowe kwadratowe o prześwicie fi 400, 500 o wysokości korpusu 50 mm A (480x480x50) A (580x580x50) Na pokrywie stylizowana grafika ornamentowa. 27

28 Włazy kanałowe kwadratowe o prześwicie fi 600 o wysokości korpusu 50 mm A (680x680x50)

29 Właz kanałowy hermetyczny o prześwicie fi 445 Klasa B 125 Klasa B 125 B 125 H 445 (750x750x200) Dwupokrywowy właz hermetyczny z oddzielnym uszczelnieniem górnej i dolnej pokrywy, o prześwicie fi 445 mm, klasa B 125. B 125 H 445 (750x750x200) Uszczelnienie pokrywy górnej Uszczelnienie pokrywy dolnej Hermetyzację włazu zapewnia podwójne uszczelnienie (patrz szczegół) z naturalnej przędzy bawełnianej zaimpregnowanej talkiem (szczeliwo typ x 8 mm produkcji firmy GAMBIT ). Dane techniczne dotyczące szczeliwa: ph 5-9, max temperatura pracy 120 C, moŝe być stosowane w armaturze o ciśnieniu roboczym do 60 bar i prędkości przepływu V=2 m/s. 29

30 Właz kanałowy hermetyczny o prześwicie fi 600 Klasa D 400 Klasa D 400 D 400 H 600 (800x150) Jednopokrywowy właz hermetyczny z podwójnym uszczelnieniem, o prześwicie fi 600 mm, klasa D 400. D 400 H 600 (800x150) Pokrywa przykręcana do korpusu 3 szt. śrub M 12x30 ze stali nierdzewnej. Pokrywa posiada blokadę konstrukcyjną, zabezpieczającą przed obrotem pokrywy i tym samym - ścięciem śrub. Hermetyzację włazu zapewnia podwójne uszczelnienie (patrz szczegół) z naturalnej przędzy bawełnianej zaimpregnowanej talkiem (szczeliwo typ x 8 mm produkcji firmy GAMBIT ). Dane techniczne dotyczące szczeliwa: ph 5-9, max temperatura pracy 120 C, moŝe być stosowane w armaturze o ciśnieniu roboczym do 60 bar i prędkości przepływu V=2 m/s. 30

31 Właz kanałowy kwadratowy o prześwicie fi 600 z pokrywą wypełnioną betonem z pokrywą bez wypełnienia A 15 db 600 (685x685x70) z pokrywą wypełnioną betonem A 15 B 600 (685x685x70) A 15 B 600 (685x685x70) Pokrywa wypełniona betonem B25 Zamiast betonu zastosować moŝna dowolny materiał wykończeniowy np. terakotę, marmur, kostkę granitową. 31

32 Właz kanałowy okrągły o prześwicie fi 600 z pokrywą do wypełnienia betonem A 15 db 600 (700x40) A 15 db 600 (700x40) Pokrywa do wypełnienia betonem B25, zbrojona drutem fi 6. Zamiast betonu zastosować moŝna dowolny materiał wykończeniowy np. terakotę, marmur, kostkę granitową. 32

33 Właz kanałowy okrągły wg PN-EN 124 :2000 o prześwicie fi 600 z pokrywą wypełnioną betonem A 15 B 600 (700x40) A 15 B 600 (700x40) Pokrywa wypełniona betonem B25. Zamiast betonu zastosować moŝna dowolny materiał wykończeniowy np. terakotę, marmur, kostkę granitową. 33

34 Właz kanałowy kwadratowy o prześwicie fi 440 z pokrywą do wypełnienia betonem o wysokości korpusu 75 mm WŁAZY DO STUDNI KABLOWYCH SK-1 A 15 db 440 (540x540x75) W starym nazewnictwie (wg BN-73/ ) elementami składowymi włazu są: rama lekka pojedyńcza RLpj (korpus) oraz oprawa lekka OL (pokrywa) A 15 db 440 (540x540x75) Pokrywa do wypełnienia betonem B25, zbrojona drutem fi 4. Zamiast betonu zastosować moŝna dowolny materiał wykończeniowy np. terakotę, marmur, kostkę granitową. Zastosować moŝna między innymi do studni kablowych SK-1. 34

35 Właz kanałowy kwadratowy wg PN-EN 124 :2000 o prześwicie fi 440 z pokrywą wypełnioną betonem o wysokości korpusu 75 mm WŁAZY DO STUDNI KABLOWYCH SK-1 A 15 B 440 (540x540x75) W starym nazewnictwie (wg BN-73/ ) elementami składowymi włazu są: rama lekka pojedyńcza RLpj (korpus) oraz oprawa lekka OL (pokrywa) A 15 B 440 (540x540x75) Pokrywa wypełniona betonem B25. Zamiast betonu zastosować moŝna dowolny materiał wykończeniowy np. terakotę, marmur, kostkę granitową. Zastosować moŝna między innymi do studni kablowych SK-1. 35

36 Właz kanałowy kwadratowy o prześwicie fi 440 z pokrywą z otworami wentylacyjnymi z pokrywą do wypełnienia betonem o wysokości korpusu 75 mm WŁAZY DO STUDNI KABLOWYCH SK-1 A 15 dbw 440 (540x540x75) W starym nazewnictwie (wg BN-73/ ) elementami składowymi włazu są: rama lekka pojedyńcza RLpj (korpus) oraz oprawa lekka z wietrznikiem OLw (pokrywa) A 15 dbw 440 (540x540x75) Pokrywa do wypełnienia betonem B25, zbrojona drutem fi 4. Zamiast betonu zastosować moŝna dowolny materiał wykończeniowy np. terakotę, marmur, kostkę granitową. Zastosować moŝna między innymi do studni kablowych SK-1. 36

37 Właz kanałowy kwadratowy wg EN-PN 124 : 2000 o prześwicie fi 440 z pokrywą z otworami wentylacyjnymi z pokrywą wypełnioną betonem o wysokości korpusu 75 mm WŁAZY DO STUDNI KABLOWYCH SK-1 A 15 BW 440 (540x540x75) W starym nazewnictwie (wg BN-73/ ) elementami składowymi włazu są: rama lekka pojedyńcza RLpj (korpus) oraz oprawa lekka z wietrznikiem OLw (pokrywa) A 15 BW 440 (540x540x75) Pokrywa wypełniona betonem B25. Zamiast betonu zastosować moŝna dowolny materiał wykończeniowy np. terakotę, marmur, kostkę granitową. Zastosować moŝna między innymi do studni kablowych SK-1. 37

38 Właz kanałowy prostokątny o prześwicie fi 440 z pokrywami do wypełnienia betonem o wysokości korpusu 75 mm WŁAZY DO STUDNI KABLOWYCH SK-2 A 15 db 440 (1025x535x75) W starym nazewnictwie (wg BN-73/ ) elementami składowymi włazu są: rama lekka podwójna RLpd (korpus) oraz 2 szt. opraw lekkich OL (pokrywy) A 15 db 440 (1025x535x75) Pokrywy do wypełnienia betonem B25, zbrojone drutem fi 4. Zamiast betonu zastosować moŝna dowolny materiał wykończeniowy np. terakotę, marmur, kostkę granitową. Zastosować moŝna między innymi do studni kablowych SK-2. 38

39 Właz kanałowy prostokątny o prześwicie fi 440 z pokrywami wypełnionymi betonem o wysokości korpusu 75 mm WŁAZY DO STUDNI KABLOWYCH SK-2 A 15 B 440 (1025x535x75) W starym nazewnictwie (wg BN-73/ ) elementami składowymi włazu są: rama lekka podwójna RLpd (korpus) oraz 2 szt. opraw lekkich OL (pokrywy) A 15 B 440 (1025x535x75) Pokrywy wypełnione betonem B25. Zamiast betonu zastosować moŝna dowolny materiał wykończeniowy np. terakotę, marmur, kostkę granitową. Zastosować moŝna między innymi do studni kablowych SK-2. 39

40 Właz kanałowy prostokątny o prześwicie fi 440 z jedną pokrywą z otworami wentylacyjnymi z pokrywami do wypełnienia betonem o wysokości korpusu 75 mm WŁAZY DO STUDNI KABLOWYCH SK-2 A 15 dbw 440 (1025x535x75) W starym nazewnictwie (wg BN-73/ ) elementami składowymi włazu są: rama lekka podwójna RLpd (korpus) oraz 2 szt. opraw lekkich (pokrywy): 1 szt. oprawa lekka OL i 1szt. oprawa lekka z wietrznikiem OLw A 15 dbw 440 (1025x535x75) Pokrywy do wypełnienia betonem B25, zbrojone drutem fi 4. Zamiast betonu zastosować moŝna dowolny materiał wykończeniowy np. terakotę, marmur, kostkę granitową. Zastosować moŝna między innymi do studni kablowych SK-2. 40

41 Właz kanałowy prostokątny o prześwicie fi 440 z jedną pokrywą z otworami wentylacyjnymi z pokrywami wypełnionymi betonem o wysokości korpusu 75 mm WŁAZY DO STUDNI KABLOWYCH SK-2 A 15 BW 440 (1025x535x75) W starym nazewnictwie (wg BN-73/ ) elementami składowymi włazu są: rama lekka podwójna RLpd (korpus) oraz 2 szt. opraw lekkich (pokrywy): 1 szt. oprawa lekka OL i 1szt. oprawa lekka z wietrznikiem OLw A 15 BW 440 (1025x535x75) Pokrywy wypełnione betonem B25. Zamiast betonu zastosować moŝna dowolny materiał wykończeniowy np. terakotę, marmur, kostkę granitową. Zastosować moŝna między innymi do studni kablowych SK-2. 41

42 Właz kanałowy prostokątny o prześwicie fi 440 z pokrywami z otworami wentylacyjnymi z pokrywami do wypełnienia betonem o wysokości korpusu 75 mm WŁAZY DO STUDNI KABLOWYCH SK-2 A 15 dbww 440 (1025x535x75) W starym nazewnictwie (wg BN-73/ ) elementami składowymi włazu są: rama lekka podwójna RLpd (korpus) oraz 2 szt. opraw lekkich z wietrznikiem OLw (pokrywy) A 15 dbww 440 (1025x535x75) Pokrywy do wypełnienia betonem B25, zbrojone drutem fi 4. Zamiast betonu zastosować moŝna dowolny materiał wykończeniowy np. terakotę, marmur, kostkę granitową. Zastosować moŝna między innymi do studni kablowych SK-2. 42

43 Właz kanałowy prostokątny o prześwicie fi 440 z pokrywami z otworami wentylacyjnymi z pokrywami wypełnionymi betonem o wysokości korpusu 75 mm WŁAZY DO STUDNI KABLOWYCH SK-2 A 15 BWW 440 (1025x535x75) W starym nazewnictwie (wg BN-73/ ) elementami składowymi włazu są: rama lekka podwójna RLpd (korpus) oraz 2 szt. opraw lekkich z wietrznikiem OLw (pokrywy) A 15 BWW 440 (1025x535x75) Pokrywy wypełnione betonem B25. Zamiast betonu zastosować moŝna dowolny materiał wykończeniowy np. terakotę, marmur, kostkę granitową. Zastosować moŝna między innymi do studni kablowych SK-2. 43

44 Właz kanałowy prostokątny o prześwicie fi 510 z pokrywą do wypełnienia betonem Klasa B 125 WŁAZY DO STUDNI KABLOWYCH SK-6 Klasa B 125 B 125 db 510 (1090x690x100) W starym nazewnictwie (wg BN-73/ ) elementami składowymi włazu są: rama cięŝka RC (korpus) oraz oprawa cięŝka zwykła OCZ (pokrywa) B 125 db 510 (1090x690x100) Pokrywa do wypełnienia betonem B40, zbrojona drutem fi 6. Zamiast betonu zastosować moŝna dowolny materiał wykończeniowy np. terakotę, marmur, kostkę granitową. Do zastosowania między innymi do studni kablowych SK-6. 44

45 Właz kanałowy prostokątny o prześwicie fi 510 z pokrywą wypełnioną betonem Klasa B 125 WŁAZY DO STUDNI KABLOWYCH SK-6 Klasa B 125 B 125 B 510 (1090X690x100) W starym nazewnictwie (wg BN-73/ ) elementami składowymi włazu są: rama cięŝka RC (korpus) oraz oprawa cięŝka zwykła OCZ (pokrywa) B 125 B 510 (1090x690x100) Pokrywa wypełniona betonem B40. Zamiast betonu zastosować moŝna dowolny materiał wykończeniowy np. terakotę, marmur, kostkę granitową. Zastosować moŝna między innymi do studni kablowych SK-6. 45

46 Właz kanałowy prostokątny wg PN-EN 124 :2000 o prześwicie fi 510 z pokrywą z otworami wentylacyjnymi z pokrywą do wypełnienia betonem Klasa B 125 WŁAZY DO STUDNI KABLOWYCH SK-6 Klasa B 125 B 125 dbw 510 (1090x690x100) W starym nazewnictwie (wg BN-73/ ) elementami składowymi włazu są: rama cięŝka RC (korpus) oraz oprawa cięŝka zwykła OCZw z wietrznikiem (pokrywa) B 125 dbw 510 (1090x690x100) Pokrywa do wypełnienia betonem B40, zbrojona drutem fi 6. Zamiast betonu zastosować moŝna dowolny materiał wykończeniowy np. terakotę, marmur, kostkę granitową. Zastosować moŝna między innymi do studni kablowych SK-6. 46

47 Właz kanałowy prostokątny o prześwicie fi 510 z pokrywą z otworami wentylacyjnymi z pokrywą wypełnioną betonem Klasa B 125 WŁAZY DO STUDNI KABLOWYCH SK-6 Klasa B 125 B 125 BW 510 (1090x690x100) W starym nazewnictwie (wg BN-73/ ) elementami składowymi włazu są: rama cięŝka RC (korpus) oraz oprawa cięŝka zwykła OCZw z wietrznikiem (pokrywa) B 125 BW 510 (1090x690x100) Pokrywa wypełniona betonem B40. Zamiast betonu zastosować moŝna dowolny materiał wykończeniowy np. terakotę, marmur, kostkę granitową. Zastosować moŝna między innymi do studni kablowych SK-6. 47

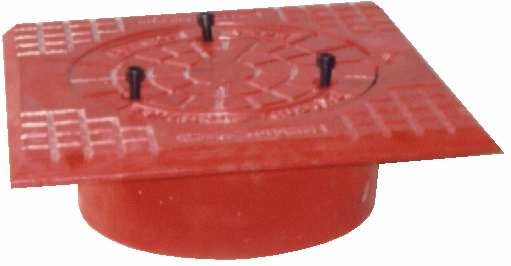

48 Włazy kanałowe do studni teleskopowych fi 315 o wysokości korpusu 60 mm średnica rury/wymiary A (390x390x60) A (390x390x60) Pokrywa włazu przykręcona śrubą M12x30 oc. 48

49 Włazy kanałowe do studni teleskopowych fi 315 o wysokości korpusu 135 mm, B 125, D 400 średnica rury/wymiary A (420x420x135) Klasa B 125 B (420x420x135) Klasa D 400 D (420x420x135) A (420x420x135) Pokrywa włazu przykręcona ocynkowaną śrubą M12x30 B (420x420x135) Pokrywa włazu przykręcona ocynkowaną śrubą M12x30 D (420x420x135) Pokrywa włazu przykręcona ocynkowaną śrubą M12x30 49

50 Właz kanałowy hermetyczny do studni teleskopowych fi 315 o wysokości korpusu 135 mm Klasa D 400 średnica rury/wymiary Klasa D 400 D 400 H 315 (420x420x135) Jednopokrywowy właz hermetyczny z podwójnym uszczelnieniem. D (420x420x135) Pokrywa przykręcana do korpusu 3 szt. śrub M 12x30 ze stali nierdzewnej. Pokrywa posiada blokadę konstrukcyjną, zabezpieczającą przed obrotem pokrywy i tym samym - ścięciem śrub. Hermetyzację włazu zapewnia podwójne uszczelnienie (patrz szczegół) z naturalnej przędzy bawełnianej zaimpregnowanej talkiem (szczeliwo typ x 6 mm produkcji firmy GAMBIT ). Dane techniczne dotyczące szczeliwa: ph 5-9, max temperatura pracy 120 C, moŝe być stosowane w armaturze o ciśnieniu roboczym do 60 bar i prędkości przepływu V=2 m/s. 50

51 Stopnie kanałowe DIN 1211 E 2,4 DIN 1212 E 2,7 Stopień kanałowy DIN 1211 E Stopień kanałowy DIN 1212 E 51

52 Stopnie kanałowe SK (340x150) (R500) 7,0 DIN 1212 G (R500) 3,1 Stopień kanałowy SK (340x150) (R 500) Z otworami fi 16 do montaŝu na kołkach rozporowych w kręgach betonowych o średnicy 1000 mm Stopień kanałowy DIN 1212 G (R 500) z otworem fi 16, do montaŝu na kołkach rozporowych w kręgach betonowych o średnicy fi 1000 mm. 52

53 Stopnie kanałowe SK (215x140) 1,3 SK (215x140)P 1,4 Stopień kanałowy SK (215x140) Stopień kanałowy z poprzeczką SK (215x140)P 53

54 Stopnie kanałowe PN (270x170) 2,2 Stopień kanałowy PN (270x170) 54
