INSTRUKCJA INSTALACJI I OBSŁUGI PROGRAMU S-ENERGY REPORT DLA URZĄDZENIA:

Transkrypt

1 INSTRUKCJA INSTALACJI I OBSŁUGI PROGRAMU S-ENERGY REPORT DLA URZĄDZENIA: S-ENERGY MANAGER

2 Autorzy Wydanie Data : : : Zespół SABUR Sp. z o.o. 1.0 Luty SABUR Sp. z o. o. Wszelkie prawa zastrzeżone Bez pisemnej zgody firmy SABUR Sp. z o.o. niniejszy podręcznik ani w całości, ani w jakichkolwiek fragmentach nie może być powielany bądź rozpowszechniany za pomocą urządzeń elektronicznych, mechanicznych, kopiujących, nagrywających i innych. Firma SABUR Sp. z o.o. dołożyła wszelkich starań, aby zawarte w podręczniku informacje były kompletne i rzetelne. Nie bierze jednak żadnej odpowiedzialności za ich wykorzystanie, ani za związane z tym ewentualne naruszenie czyichkolwiek praw patentowych lub autorskich. Kontakt: pomoc@sabur.com.pl tel , fax sabur@sabur.com.pl 2/11

3 S-Energy Report to program komputerowy służący do zdalnego generowania raportów zużycia energii elektrycznej. Raporty mogą być generowane w formie tabeli Excel w przedziałach czasu: tygodniowych, miesięcznych i rocznych. Cel: Celem poniższej instrukcji jest możliwość zdalnego generowania raportów z S-ENERGY MANAGER na dowolnym komputerze PC w sieci LAN lub WAN. Założenia: Przy formułowaniu niniejszej instrukcji przyjęto następujące założenia: 1. Urządzenia S-Energy zostały przygotowane do pracy wg dostarczonej przez producenta instrukcji. 2. Klient posiada istniejącą i w pełni funkcjonalną sieć lokalną LAN. 3. Klient posiada urządzenie S-ENERGY MANAGER pracujące w sieci LAN z unikalnym w sieci adresem IP (wg: instrukcja_podłączenia_s_energy_do_sieci_lan.pdf) 4. Klient posiada komputer PC pracujący w lokalnej sieci LAN z zainstalowanym programem Microsoft Excel. Wykonanie: Generowanie raportów za pomocą S-Energy Report można podzielić na kilka etapów: 1. Instalacja oprogramowania S-Energy Report na komputerze PC. W celu zainstalowania oprogramowania S-Energy Report na komputerze PC należy pobrać plik instalacyjny ze strony internetowej producenta: : tel , fax sabur@sabur.com.pl 3/11

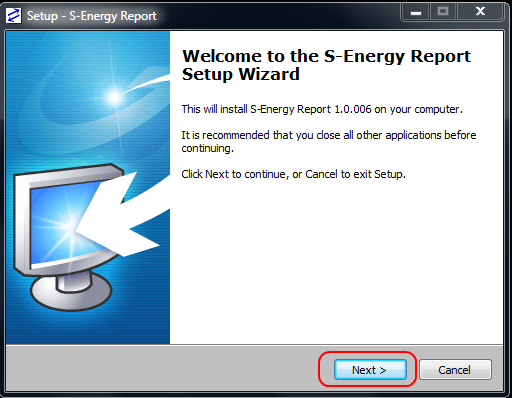

4 Następnie poprzez uruchomienie pliku SEnergyReport_Setup.exe należy przejść przez proces instalacji: tel , fax /11

5 tel , fax /11

6 tel , fax /11

7 Poprawnie zainstalowany program powinien być widoczny z poziomu Menu Start: 2. Uruchomienie programu i ustawienie parametrów połączenia: W kolejnym etapie należy uruchomić program S-Energy Report. Pojawi się okno programu: tel , fax sabur@sabur.com.pl 7/11

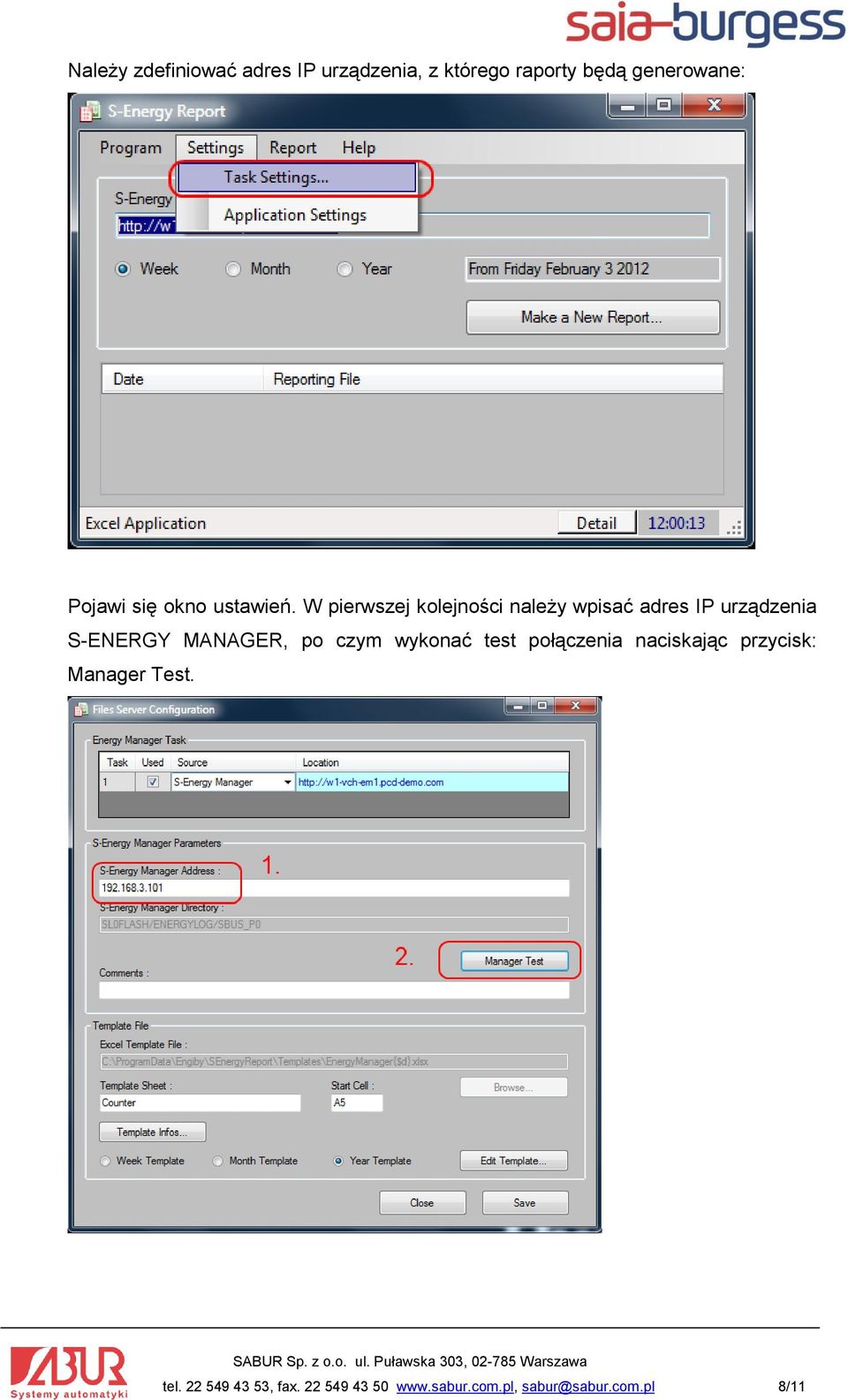

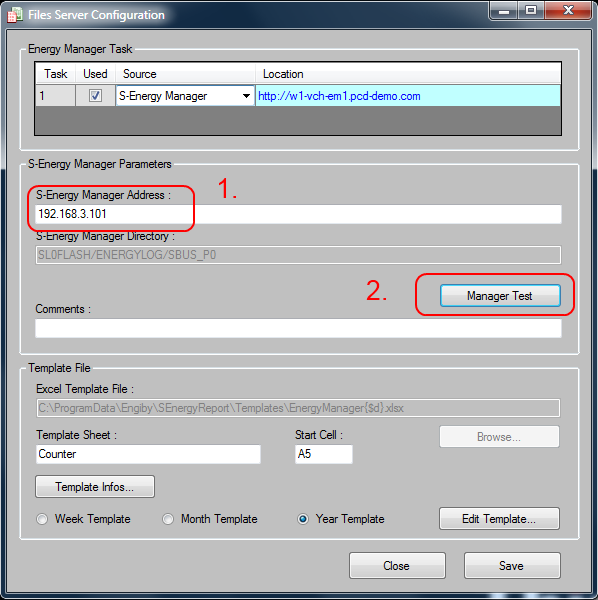

8 Należy zdefiniować adres IP urządzenia, z którego raporty będą generowane: Pojawi się okno ustawień. W pierwszej kolejności należy wpisać adres IP urządzenia S-ENERGY MANAGER, po czym wykonać test połączenia naciskając przycisk: Manager Test. tel , fax sabur@sabur.com.pl 8/11

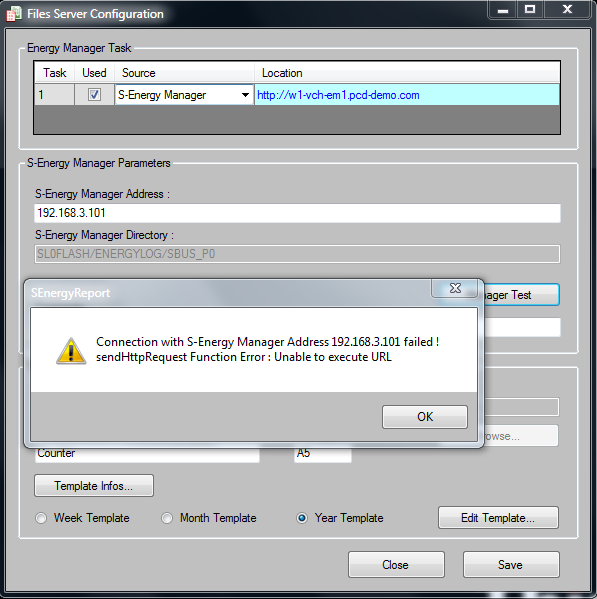

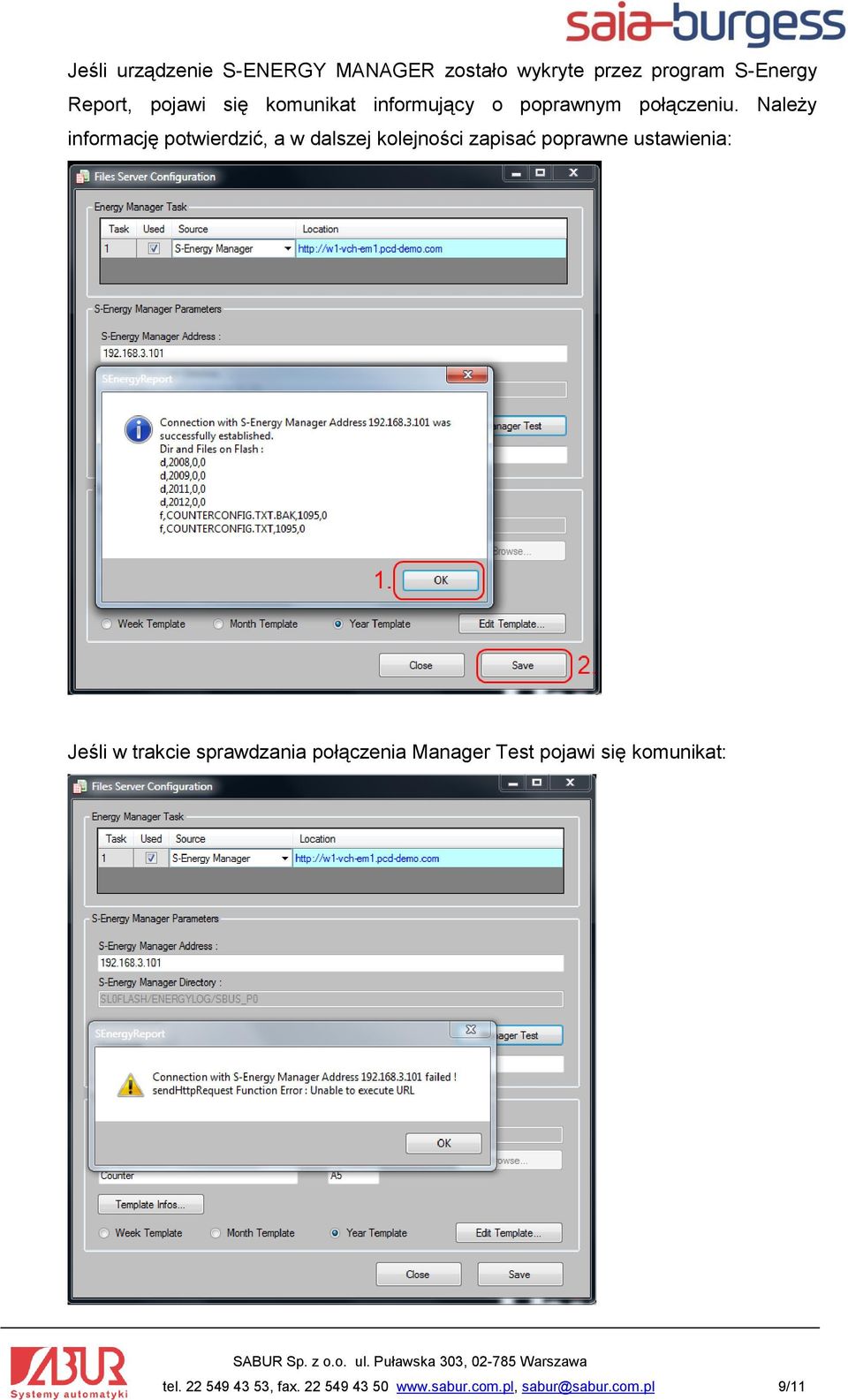

9 Jeśli urządzenie S-ENERGY MANAGER zostało wykryte przez program S-Energy Report, pojawi się komunikat informujący o poprawnym połączeniu. Należy informację potwierdzić, a w dalszej kolejności zapisać poprawne ustawienia: Jeśli w trakcie sprawdzania połączenia Manager Test pojawi się komunikat: tel , fax sabur@sabur.com.pl 9/11

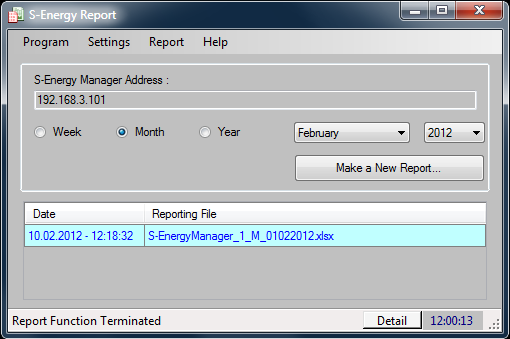

10 oznaczać to będzie błąd połączenia. Przyczyną błędu połączenia może być: a. niepoprawnie wprowadzony adres IP urządzenia b. brak poprawnie skonfigurowanej sieci LAN - należy skontaktować się z Administratorem sieci lokalnej. 3. Generowanie raportów: Po nawiązaniu połączenia z urządzeniem można generować raporty. W tym celu należy określić ramy czasowe, dla których raport ma być generowany tygodniowe, miesięczne bądź roczne. W kroku drugim należy zlecić programowi wykonanie raportu. Jeśli raport został poprawnie wygenerowany, wyświetli się on na liście raportów: tel , fax sabur@sabur.com.pl 10/11

11 Dwukrotne kliknięcie na wygenerowany plik spowoduje uruchomienie programu Microsoft Excel: Wygenerowany w ten sposób raport zawiera osobną zakładkę dla każdego z liczników zadeklarowanych w urządzeniu S-ENERGY MANAGER. tel , fax sabur@sabur.com.pl 11/11
