Czynniki zwiększające niezawodność dostawy ciepła systemowego dla Rzeszowa

Transkrypt

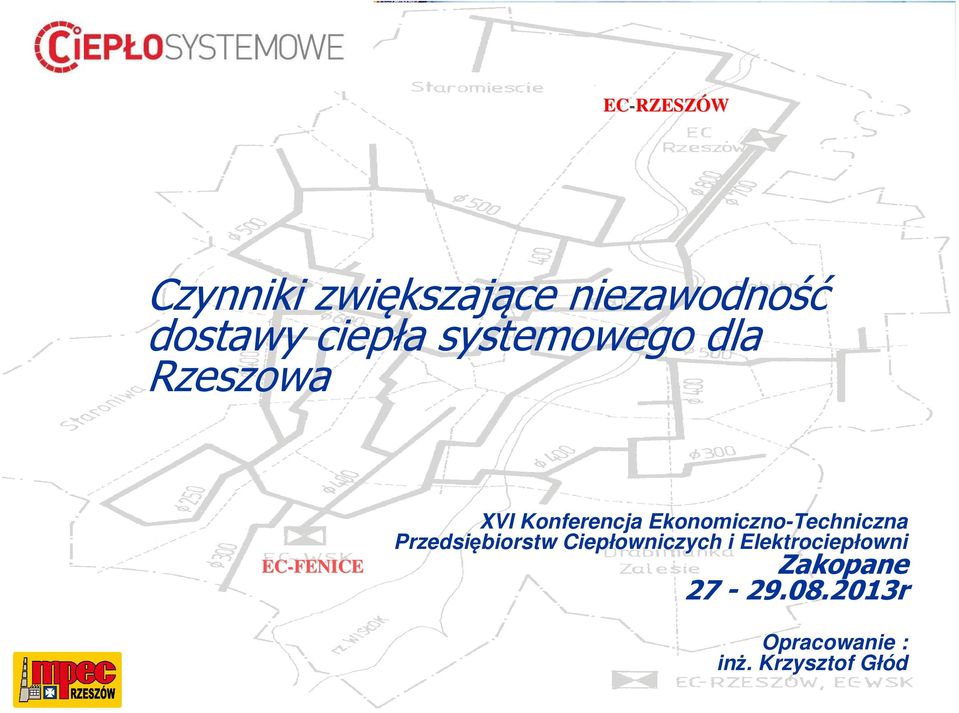

1 EC-RZESZ RZESZÓW Czynniki zwiększające niezawodność dostawy ciepła systemowego dla Rzeszowa EC-FENICE XVI Konferencja Ekonomiczno-Techniczna Przedsiębiorstw Ciepłowniczych i Elektrociepłowni Zakopane r Opracowanie : inż. Krzysztof Głód 1

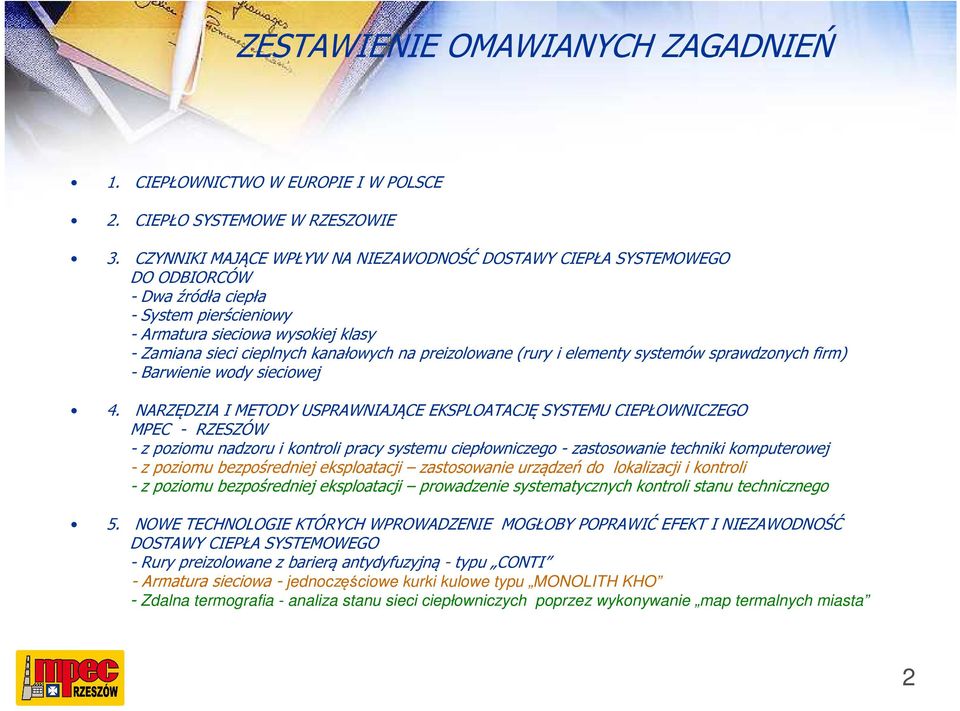

2 ZESTAWIENIE OMAWIANYCH ZAGADNIEŃ 1. CIEPŁOWNICTWO W EUROPIE I W POLSCE 2. CIEPŁO SYSTEMOWE W RZESZOWIE 3. CZYNNIKI MAJĄCE WPŁYW NA NIEZAWODNOŚĆ DOSTAWY CIEPŁA SYSTEMOWEGO DO ODBIORCÓW - Dwa źródła ciepła - System pierścieniowy - Armatura sieciowa wysokiej klasy - Zamiana sieci cieplnych kanałowych na preizolowane (rury i elementy systemów sprawdzonych firm) - Barwienie wody sieciowej 4. NARZĘDZIA I METODY USPRAWNIAJĄCE EKSPLOATACJĘ SYSTEMU CIEPŁOWNICZEGO MPEC - RZESZÓW - z poziomu nadzoru i kontroli pracy systemu ciepłowniczego - zastosowanie techniki komputerowej - z poziomu bezpośredniej eksploatacji zastosowanie urządzeń do lokalizacji i kontroli - z poziomu bezpośredniej eksploatacji prowadzenie systematycznych kontroli stanu technicznego 5. NOWE TECHNOLOGIE KTÓRYCH WPROWADZENIE MOGŁOBY POPRAWIĆ EFEKT I NIEZAWODNOŚĆ DOSTAWY CIEPŁA SYSTEMOWEGO - Rury preizolowane z barierą antydyfuzyjną - typu CONTI - Armatura sieciowa - jednoczęściowe kurki kulowe typu MONOLITH KHO - Zdalna termografia - analiza stanu sieci ciepłowniczych poprzez wykonywanie map termalnych miasta 2

3 1. CIEPŁOWNICTWO W EUROPIE Polska należy do czołówki europejskiej pod względem udziału ciepłownictwa systemowego w pokrywaniu zapotrzebowania na ciepło. Porównanie krajów pod tym względem pokazano w tabeli 1. Tabela 1. Udział ciepłownictwa systemowego w pokrywaniu zapotrzebowania na ciepło (dane Euroheat&Power ) Kraj Udział (%) Kraj Udział (%) Islandia 95 Austria 18 Łotwa 70 Węgry 15 Polska 52 Niemcy 12 Szwecja 50 Francja 4 Finlandia 49 Holandia 3 Dania 48 Wielka Brytania 1 Słowacja 42 Estonia 40 Szwecja System dostępny jest w 270 gminach na 290 istniejących. Około 80% wszystkich bloków mieszkalnych i 220tys. małych budynków jest ogrzewanych ciepłem systemowym. 3

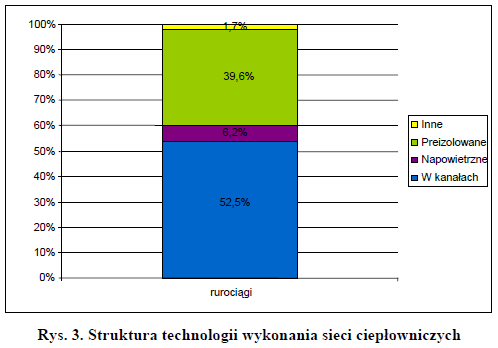

4 1. CIEPŁO SYSTEMOWE W POLSCE 4

5 1. CIEPŁO SYSTEMOWE W POLSCE Aktualizacja Prognozy zapotrzebowania na paliwa i energię do roku 2030 Wykonana przez Agencję Rynku Energii S.A. na zamówienie Ministerstwa Gospodarki - wrzesień

6 2. CIEPŁO SYSTEMOWE W RZESZOWIE - STRUKTURA OBSŁUGI MIESZKAŃCÓW W RAMACH MPEC-RZESZÓW EC-Rzeszów TPN-4 TPN-3 TPN-1 w TPS-4 TPN-2 TPS-3 TPS-2 TPS-5 TPS-1 EC-Fenice 6

7 2. CIEPŁO SYSTEMOWE W RZESZOWIE Zestawienie długości sieci ciepłowniczych na dzień r Długość istniejącej sieci cieplnej - w tym magistrale - w tym rozdzielcza i przyłącza - w tym niskie parametry - w tym tradycyjna - w tym preizolowana - w tym nadziemna - w tym podziemna - w tym w budynku - w tym własna - w tym obca Liczba istniejących komór Liczba istniejących węzłów cieplnych - w tym własnych (w nawiasie % całości) - w tym obcych (w nawiasie % całości) - w tym indywidualnych (w nawiasie % całości) - w tym grupowych (w nawiasie % całości) - w tym bezpośrednich (w nawiasie % całości) - w tym wymiennikowych (w nawiasie % całości) Liczba istniejących rozdzielaczy m m m m m m m m m m m szt szt. 555 (41%) 783 (58%) (93%) 89 (7%) 31 (2%) (96%) szt. 7

8 3. CZYNNIKI MAJĄCE WPŁYW NA NIEZAWODNOŚĆ DOSTAWY CIEPŁA SYSTEMOWEGO DO ODBIORCÓW EC-Rzeszów DWA ŹRÓDŁA CIEPŁA Realizacja ciągłości dostawy ciepła dla odbiorców jest niezawodna jeżeli istnieje możliwość zabezpieczenia dostawy ciepła co najmniej z dwóch źródeł ciepła zlokalizowanych po przeciwnej stronie miasta. System ciepłowniczy m. Rzeszowa posiada takie rozwiązanie. Na północy jest to EC Rzeszów (PGE EC Bełchatów) 271,41MW (w 2013r) Na południu jest to EC Fenice 77,50MW (w 2013r) EC-Fenice 8

9 3. CZYNNIKI MAJĄCE WPŁYW NA NIEZAWODNOŚĆ DOSTAWY CIEPŁA SYSTEMOWEGO DO ODBIORCÓW EC-Rzeszów SIEĆ PIERŚCIENIOWA W systemie ciepłowniczym m. Rzeszowa istnieje kilkadziesiąt układów pierścieniowych, pozwala to na dostarczenie ciepła do danego obiektu z różnych stron. MPEC dąży systematycznie do stałego zwiększania ich ilości. EC-Fenice 9

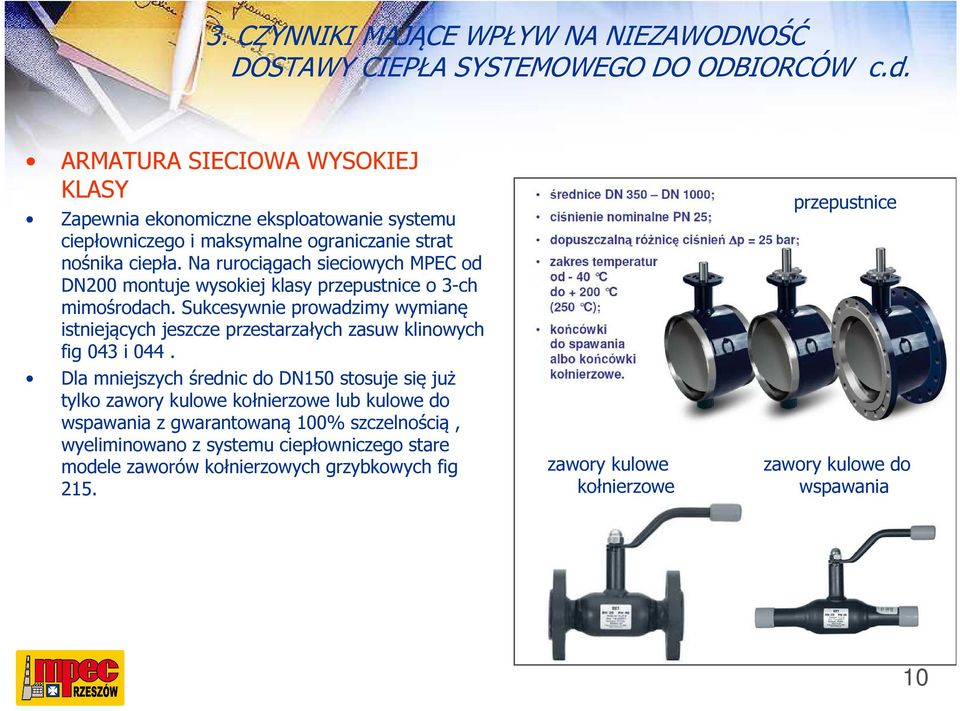

10 3. CZYNNIKI MAJĄCE WPŁYW NA NIEZAWODNOŚĆ DOSTAWY CIEPŁA SYSTEMOWEGO DO ODBIORCÓW c.d. ARMATURA SIECIOWA WYSOKIEJ KLASY Zapewnia ekonomiczne eksploatowanie systemu ciepłowniczego i maksymalne ograniczanie strat nośnika ciepła. Na rurociągach sieciowych MPEC od DN200 montuje wysokiej klasy przepustnice o 3-ch mimośrodach. Sukcesywnie prowadzimy wymianę istniejących jeszcze przestarzałych zasuw klinowych fig 043 i 044. Dla mniejszych średnic do DN150 stosuje się już tylko zawory kulowe kołnierzowe lub kulowe do wspawania z gwarantowaną 100% szczelnością, wyeliminowano z systemu ciepłowniczego stare modele zaworów kołnierzowych grzybkowych fig 215. zawory kulowe kołnierzowe przepustnice zawory kulowe do wspawania 10

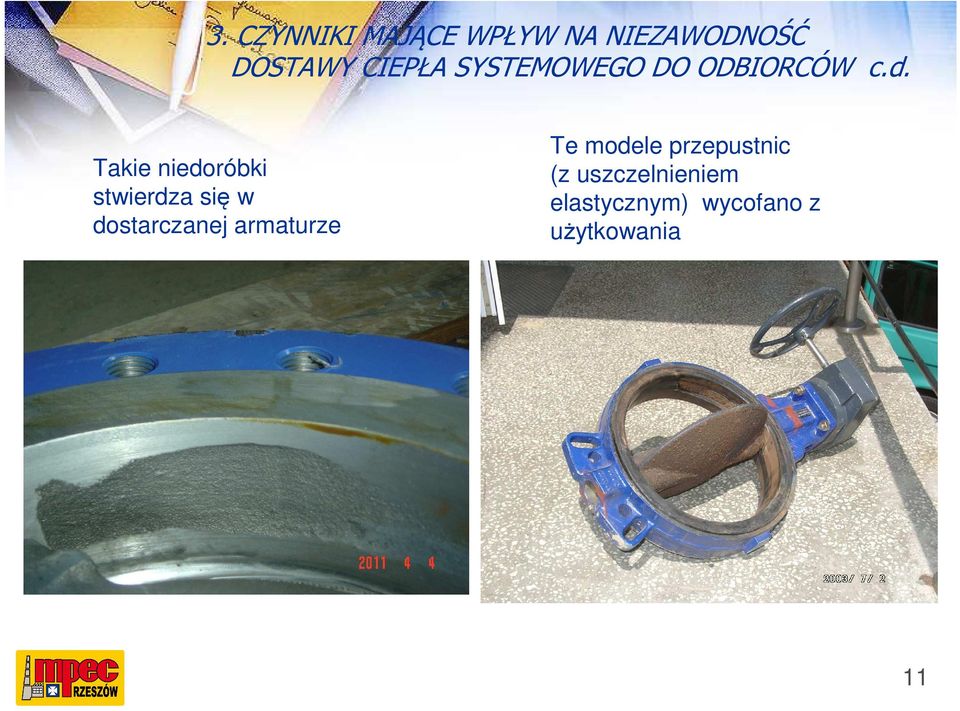

11 3. CZYNNIKI MAJĄCE WPŁYW NA NIEZAWODNOŚĆ DOSTAWY CIEPŁA SYSTEMOWEGO DO ODBIORCÓW c.d. Takie niedoróbki stwierdza się w dostarczanej armaturze Te modele przepustnic (z uszczelnieniem elastycznym) wycofano z użytkowania 11

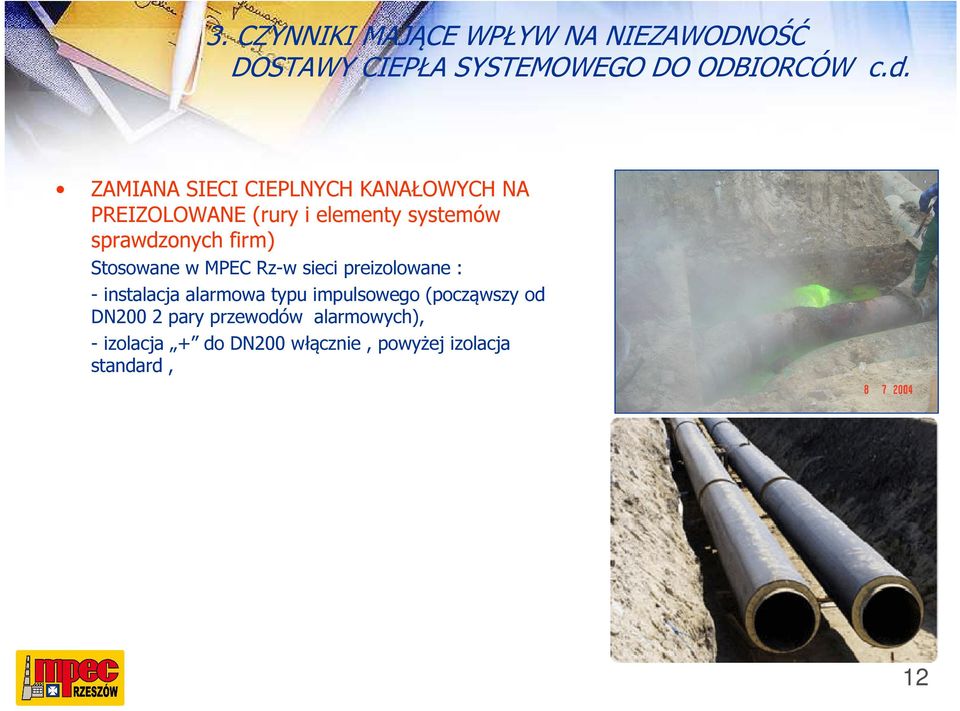

12 3. CZYNNIKI MAJĄCE WPŁYW NA NIEZAWODNOŚĆ DOSTAWY CIEPŁA SYSTEMOWEGO DO ODBIORCÓW c.d. ZAMIANA SIECI CIEPLNYCH KANAŁOWYCH NA PREIZOLOWANE (rury i elementy systemów sprawdzonych firm) Stosowane w MPEC Rz-w sieci preizolowane : - instalacja alarmowa typu impulsowego (począwszy od DN200 2 pary przewodów alarmowych), - izolacja + do DN200 włącznie, powyżej izolacja standard, 12

13 3. CZYNNIKI MAJĄCE WPŁYW NA NIEZAWODNOŚĆ DOSTAWY CIEPŁA SYSTEMOWEGO DO ODBIORCÓW c.d. ZAMIANA SIECI CIEPLNYCH KANAŁOWYCH NA PREIZOLOWANE (rury i elementy systemów sprawdzonych firm) Niektóre aspekty na które należy zwrócić uwagę przy realizacji sieci cieplnych w systemie rur preizolowanych - na pdst. doświadczeń MPEC- Rzeszów : - Dokładne sprawdzanie stanu technicznego rur i elementów preizolowanych zaraz po ich dostawie (wgniecenia izolacji, nie przyleganie pianki do rury, korozja wewnątrz rury), - Sprawdzanie położenia przewodów instalacji alarmowej zgodnie ze schematem montażowym - Dokładna ocena stanu elementów sieci ciepłowniczych przed i po ich zamontowaniu w wykopie, - Dopuszczenie do montażu sprawdzonych wysokiej jakości muf, wykonywanie prób szczelności mufy przed jej wypełnieniem pianką, - Dopilnowanie by rury ochronne wykonane zostały z nowych nie skorodowanych przewodów, - Rury przewodowe winny być czyste przy montażu na nich odstępników a rury ochronne oczyszczone wewnątrz z ziemi i piasku przed wprowadzeniem do nich rur przewodowych. Wyciek wody z pękniętego spawu w kolanie preizolowanym Φ219,1/315 13

14 3. CZYNNIKI MAJĄCE WPŁYW NA NIEZAWODNOŚĆ DOSTAWY CIEPŁA SYSTEMOWEGO DO ODBIORCÓW c.d. ZAMIANA SIECI CIEPLNYCH KANAŁOWYCH NA PREIZOLOWANE (rury i elementy systemów sprawdzonych firm) Przykłady zastosowania niewłaściwej jakości muf zgrzewanych elektrooporowo dla rury preizolowanej Φ508,0/630 14

15 3. CZYNNIKI MAJĄCE WPŁYW NA NIEZAWODNOŚĆ DOSTAWY CIEPŁA SYSTEMOWEGO DO ODBIORCÓW c.d. ZAMIANA SIECI CIEPLNYCH KANAŁOWYCH NA PREIZOLOWANE (rury i elementy systemów sprawdzonych firm) Przykłady niestarannego montażu rury preizolowanej Φ508,0/630 w rurze ochronnej DN800 15

16 3. CZYNNIKI MAJĄCE WPŁYW NA NIEZAWODNOŚĆ DOSTAWY CIEPŁA SYSTEMOWEGO DO ODBIORCÓW c.d. BARWIENIE WODY SIECIOWEJ Jako jeden z elementów szybkiego i skutecznego wykrywania i eliminowania ubytków wody sieciowej 16

17 4. NARZĘDZIA I METODY USPRAWNIAJĄCE EKSPLOATACJĘ SYSTEMU CIEPŁOWNICZEGO MPEC - RZESZÓW - z poziomu nadzoru i kontroli pracy systemu ciepłowniczego - zastosowanie techniki komputerowej GIS - wyspecjalizowany system zarządzania zasobami przestrzennymi (Geographic Information System) System Informacji Geograficznej, a w nim baza danych oparta na mapie numerycznej systemu ciepłowniczego dla m. Rzeszowa. Program pozwala m.in. na bardzo sprawne określanie obszaru miasta który ulegnie wyłączeniu w przypadku awarii, wykonanie szczegółowych zestawień wyłączonych budynków długości i pojemności wyłączonych sieci a także określenie mocy wyłączonego obszaru. Program zawiera również szczegółowe dane dot. sieci, komór ciepłowniczych i urządzeń zamontowanych węzłach a także aktualne moce cieplne obiektów. 17

18 EC.GIS - Efekt stworzenia bazy danych 18

19 4. NARZĘDZIA I METODY USPRAWNIAJĄCE EKSPLOATACJĘ SYSTEMU CIEPŁOWNICZEGO MPEC - RZESZÓW - z poziomu nadzoru i kontroli pracy systemu ciepłowniczego - zastosowanie techniki komputerowej SYSTEM TELEMETRII - systemu monitoringu umożliwiającego obserwację poszczególnych obiektów i sieci w trybie on-line, pozwalająca na kontrolę parametrów w każdym punkcie miasta i kontrolę operacji przeprowadzanych aktualnie na sieci. W planie na rok 2013 przewidziano modernizację systemu łączności i modernizację głównej stacji telemetrycznej Z1 (EC Fenice) W planie na rok 2013 przewidziano wykonanie nowego niezależnego systemu łączności telemetrycznej pomiędzy siedzibą Pogotowia Ciepłowniczego i Kotłownią parową MPEC pracujacą na potrzeby Szpitala Wojewódzkiego Nr2 19

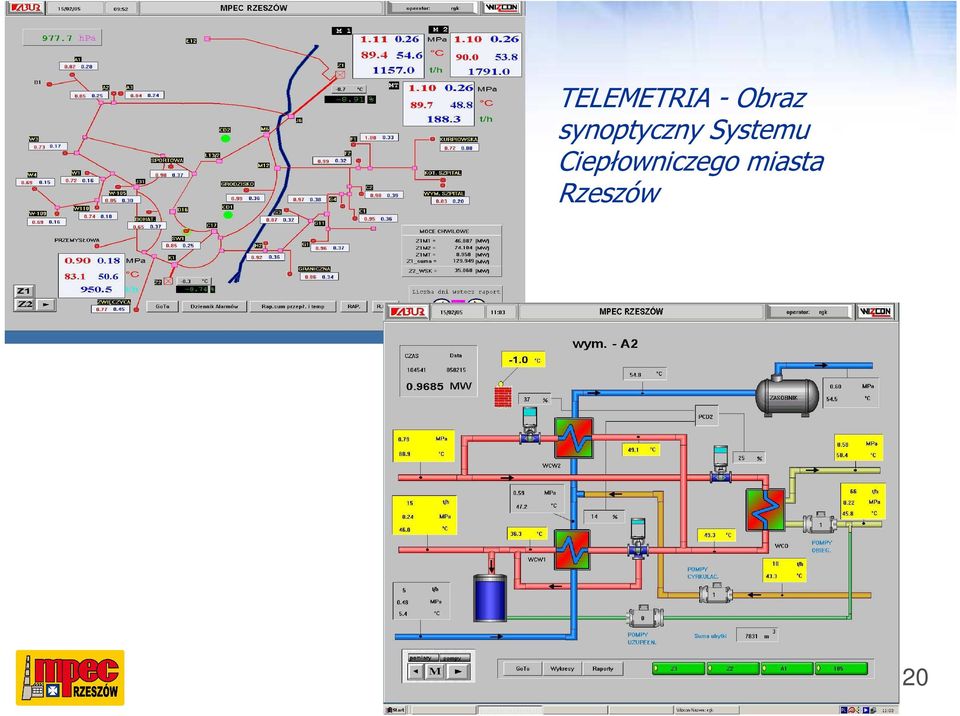

20 TELEMETRIA - Obraz synoptyczny Systemu Ciepłowniczego miasta Rzeszów 20

21 4. NARZĘDZIA I METODY USPRAWNIAJĄCE EKSPLOATACJĘ SYSTEMU CIEPŁOWNICZEGO MPEC - RZESZÓW - z poziomu nadzoru i kontroli pracy systemu ciepłowniczego - zastosowanie techniki komputerowej Program Komadres - zawierający większość informacji dotyczących MPEC-Rzeszów m.in. odbiorców, charakterystyki węzłów i sieci, stanów magazynowych, danych księgowych i danych do sporządzania faktur. Szybkie wyszukiwanie danych dot. zainstalowanych urządzeń (np. liczników ciepła) 21

22 4. NARZĘDZIA I METODY USPRAWNIAJĄCE EKSPLOATACJĘ SYSTEMU CIEPŁOWNICZEGO MPEC - RZESZÓW - z poziomu bezpośredniej eksploatacji zastosowanie urządzeń do lokalizacji i kontroli Urządzenia do lokalizowania uszkodzeń sieci preizolowanych - miernik do lokalizacji przerwy typ AMPROBE model AT-2005: miernik +nadajniki impulsowania 22

23 4. NARZĘDZIA I METODY USPRAWNIAJĄCE EKSPLOATACJĘ SYSTEMU CIEPŁOWNICZEGO MPEC - RZESZÓW - z poziomu bezpośredniej eksploatacji zastosowanie urządzeń do lokalizacji i kontroli Urządzenia do lokalizowania uszkodzeń sieci preizolowanych - reflektometr typ Reiser-Bond model1205cxa sprawdzanie instalacji impulsowej pod kątem stwierdzenia przerwy lub zwarcia 23

24 4. NARZĘDZIA I METODY USPRAWNIAJĄCE EKSPLOATACJĘ SYSTEMU CIEPŁOWNICZEGO MPEC - RZESZÓW - z poziomu bezpośredniej eksploatacji zastosowanie urządzeń do lokalizacji i kontroli Urządzenia do lokalizowania uszkodzeń sieci preizolowanych - miernik rezystancji izolacji typ MIC

25 Przykładowe uszkodzenia zlokalizowane przy pomocy sprzętu do lokalizacji uszkodzeń rurociagów preizolowanych 25

26 4. NARZĘDZIA I METODY USPRAWNIAJĄCE EKSPLOATACJĘ SYSTEMU CIEPŁOWNICZEGO MPEC - RZESZÓW - z poziomu bezpośredniej eksploatacji zastosowanie urządzeń do lokalizacji i kontroli Elektroakustyczne wykrywanie wycieków wody : służą do wykrywania awarii wypływu nośnika ciepła na podstawie natężenia fali dźwiękowej odbieranej przez miernik. Stethophon 04 firmy SEWERIN Przykładowe lokalizowanie przy pomocy sprzętu awarii rurociągu instalacji zimnej wody 26

27 4. NARZĘDZIA I METODY USPRAWNIAJĄCE EKSPLOATACJĘ SYSTEMU CIEPŁOWNICZEGO MPEC - RZESZÓW - z poziomu bezpośredniej eksploatacji zastosowanie urządzeń do lokalizacji i kontroli Lokalizator C.A.T (Cable Avoiding Tool) odbiera naturalne sygnały pochodzące z podziemnych instalacji metalowych, np. 50Hz z kabli energetycznych 27

28 4. NARZĘDZIA I METODY USPRAWNIAJĄCE EKSPLOATACJĘ SYSTEMU CIEPŁOWNICZEGO MPEC - RZESZÓW - z poziomu bezpośredniej eksploatacji zastosowanie urządzeń do lokalizacji i kontroli Kamera termowizyjna Kamera na podczerwień FLIR może mierzyć temperaturę w całym obrazie. Może być stosowana do wykrywania awarii związanej z wypływem nośnika ciepła, wskazując w miejscu wypływu (miejsce o wyższej temperaturze). Kamera termowizyjna FLIR T335 Kamerę termowizyjną wykorzystać można do analizy jakości izolacji izolowanych rurociągów. 28

29 4. NARZĘDZIA I METODY USPRAWNIAJĄCE EKSPLOATACJĘ SYSTEMU CIEPŁOWNICZEGO MPEC - RZESZÓW - z poziomu bezpośredniej eksploatacji prowadzenie systematycznych kontroli stanu technicznego Częstotliwość występowania awarii sieci wykonanych z rur preizolowanych: Ilość awarii rur preizolowanych jest zdecydowanie mniejsza niż rur w kanałach ciepłowniczych, a skuteczność lokalizacji tych awarii jest nieporównanie większa w stosunku do lokalizacji awarii sieci kanałowych. W MPEC-Rzeszów prowadzona jest na bieżąco kontrola instalacji alarmowych posiadanych sieci preizolowanych. Służby MPEC-u lokalizują uszkodzenia z dokładnością 0,5 do 1,0m, Przykładowe rodzaje uszkodzeń rurociągów preizolowanych rok ilość sztuk rodzaj uszkodzenia rodzaj elementu firma woda w mufie mufa składana "ABB" 1 pęknięcie spawu trójnik 1 woda w mufie mufa składana "ABB" 1 uszkodz.mechaniczne mufa zgrzewana woda w mufie mufa składana "ABB" 1 woda w mufie mufa zgrzewana woda w mufie mufa zgrzewana 1 uszkodz.mechaniczne rura preizolow. 29

30 4. NARZĘDZIA I METODY USPRAWNIAJĄCE EKSPLOATACJĘ SYSTEMU CIEPŁOWNICZEGO MPEC - RZESZÓW - z poziomu bezpośredniej eksploatacji prowadzenie systematycznych kontroli stanu technicznego 30

31 5. NOWE TECHNOLOGIE KTÓRYCH WPROWADZENIE MOGŁOBY POPRAWIĆ EFEKTYWNOŚĆ I NIEZAWODNOŚĆ DOSTAWY CIEPŁA SYSTEMOWEGO - Rury preizolowane z barierą antydyfuzyjną typu CONTI Co2 Cyklopentan O + N 2 2 Zjawisko dyfuzji gazów z pianki PUR gaz λ W/mK cyklopentan pentan C N O Starzenie się pianki PUR - zjawisko dyfuzji. W czasie eksploatacji rurociągu gaz z komórek pianki na skutek dyfuzji zastępowany jest przez powietrze Właściwości termoizolacyjne poroforów stosowanych do pienienia pianki PUR zawarte w komórkach izolacji mają lepsze właściwości termoizolacyjne niż powietrze Zmiana współczynnika przewodzenia ciepła powoduje, że straty ciepła rosną z upływem czasu użytkowania sieci Bariera antydyfuzyjna - folia PE-AL.-PE eliminuje zjawisko dyfuzji

32 5. NOWE TECHNOLOGIE - Rury preizolowane z barierą antydyfuzyjną - typu CONTI Specyfika techniczna rur z barierą antydyfuzyjną Bariera antydyfuzyjna Folia PE-Al.-PE Likwiduje dyfuzję gazów z pianki Zgodna z normą PN-EN 253:2009 Płaszcz osłonowy PE-HD Zgodny z normą PN-EN 253:2009 Rura przewodowa Stal P235GH Śrutowana powierzchnia zewnętrzna Zgodna z normą PN-EN 253:2009 Izolacja Sztywna pianka PUR Zgodna z PN-EN 253:2009 Przewodność cieplna l 50 =max 0,0240 W/mK

33 5. NOWE TECHNOLOGIE - Rury preizolowane z barierą antydyfuzyjną - typu CONTI Ograniczenie strat ciepła na przesyle możliwe jest do wykonania przez: -wymianę sieci kanałowych posiadających nieefektywną, podatną na zawilgocenia izolację termiczną, na hermetyczne sieci cieplne z rur preizolowanych; -stosowanie grubszej warstwy izolacji w systemie nowo kładzionych rur preizolowanych; -stosowanie izolacji poliuretanowych o coraz niższych wartościach współczynnika przewodzenia ciepła oraz rozwiązań polegających na ograniczeniu zjawiska starzenia się izolacji poliuretanowej; -stosowanie nowych rozwiązań technicznych w postaci wielorurowych systemów rur przewodowych zaizolowanych sztywną pianką poliuretanową PUR i umieszczonych w jednym płaszczu osłonowym jako jeden zespół rurowy; - zastąpienie systemów wysokoparametrowych systemami niskoparametrowymi

34 5. NOWE TECHNOLOGIE - Rury preizolowane z barierą antydyfuzyjną - typu CONTI Rys. 1. Jednostkowe straty ciepła. Do obliczeń strat ciepła rur preizolowanych przyjęto metodykę z PN- EN 13941:2006 oraz parametry: temp. gruntu 8ºC, naziom nad rurociągiem 1,0 m, współczynniki przewodzenia ciepła: gruntu λg = 1,6 W/mK, izolacji λi = 0,03 W/mK

35 5. NOWE TECHNOLOGIE - Rury preizolowane z barierą antydyfuzyjną - typu CONTI Wykres zmiany współczynnika przewodzenia ciepła w czasie wspołczynnik przewodzenia ciepła W/mK 0,0420 0,0410 0,0400 0,0390 0,0380 0,0370 0,0360 0,0350 0,0340 0,0330 0,0320 0,0310 0,0300 0,0290 0,0280 0,0270 0,0260 0,0250 0,0240 zmiana współczynnika przewodzenia ciepła izolacji PUR w funkcji czasu eksploatacji lata CO2 CP met tradyc CP trad apr. liniowa CO2 apr. biliniowa axial conti

36 5. NOWE TECHNOLOGIE - Rury preizolowane z barierą antydyfuzyjną - typu CONTI 1. Rury pojedyncze z izolacją seria 1-1 (zasilanie standard, powrót standard). 2. Rury pojedyncze z izolacją seria 2-1 (zasilanie plus, powrót standard). 3. Rury pojedyncze z izolacją seria 2-2 (zasilanie plus, powrót plus). 4. Rury TwinPipe izolacja seria standard. Rys. 6. Jednostkowe straty ciepła rur preizolowanych w rozbiciu na średnice Straty ciepła rur pojedynczych obliczono według PN-EN 13941, zał. A. Straty ciepła rur preizolowanych obliczono zgodnie z metodą multipolową - P. Wallenten, Steady State Heat Loss from Insulated Pipes, Lund institute of Technology, Sweden Straty ciepła dla sieci kanałowej według NFOŚiGW Program Operacyjny Infrastruktura i Środowisko Priorytet IX Infrastruktura energetyczna przyjazna środowisku i efektywność energetyczna. Działanie 9.2. Efektywna dystrybucja energii i efektywność energetyczna Szacowanie strat ciepła w wyniku realizacji projektu

37 5. NOWE TECHNOLOGIE - Rury preizolowane z barierą antydyfuzyjną - typu CONTI Lata eksploatacji sieci Wskaźnik pogorszeni a izolacji powyżej 25 a 1,0 1,2 1,4 1,6 1,8 1,9 Tab. 2. Wskaźnik pogorszenia izolacji sieci kanałowych wg [11] 37

38 5. NOWE TECHNOLOGIE KTÓRYCH WPROWADZENIE MOGŁOBY POPRAWIĆ EFEKTYWNOŚĆ I NIEZAWODNOŚĆ DOSTAWY CIEPŁA SYSTEMOWEGO - Armatura sieciowa - jednoczęściowe kurki kulowe typu MONOLITH KHO Źródła korozji wiele jednoczęściowych kurków kulowych, wykonanych z zespawanych elementów formowanej na zimno blachy i elementów rurowych poddawanych jest wysokim naprężeniom mechanicznym. W trakcie procesu spawania elementów kurków w czasie ich produkcji powstają dodatkowe naprężenia i mikropęknięcia. Spoiny nie są też nigdy idealne pod względem przetopienia materiału. Analiza spoin w korpusie przy wyprowadzeniu wałka. Analiza spoin w korpusie w okolicy elementu uszczelniającego. 38

39 5. NOWE TECHNOLOGIE - Armatura sieciowa - jednoczęściowe kurki kulowe typu MONOLITH KHO Wprowadzono EN 488 Nowa norma EN 488: uwzględnia większe (prawie dwukrotnie) siły powstające wzdłuż osi rurociągu, definiuje momenty zginające. Przykładowo, kurek kulowy DN 300 musi wytrzymać obciążenie swobodnie leżącej rury o długości 25,7 m z tymże kurkiem wspawanym w jej w środku,o łącznym ciężarze 3,4 t. 39

40 5. NOWE TECHNOLOGIE - Armatura sieciowa - jednoczęściowe kurki kulowe typu MONOLITH KHO Zalety kurka Monolith Zoptymalizowany korpus pod względem odporności na naprężenia. Tylko jeden spaw w obszarze działania głównych sił osiowych rurociągu. Wyeliminowanie z korpusu elementów formowanej na zimno blachy oraz elementów rurowe. Wyeliminowanie spawu z obszaru połączenia korpusu z tuleją wrzeciona. Bezobsługowość. Długowieczność. 40

41 5. NOWE TECHNOLOGIE - Armatura sieciowa - jednoczęściowe kurki kulowe typu MONOLITH KHO We współpracy z TÜV Wiedeń korpus kurka kulowego KLINGER Monolith KHO został zoptymalizowany pod względem wytrzymałości na największe siły rozciągające i ściskające, jakie mogą powstawać w rurociągach ciepłowniczych. Uwzględniono również odporność korpusu na naprężenia pochodzące od momentów zginających. Konstrukcja Monolith została opracowana i przeliczona z wykorzystaniem metody elementów skończonych. Optymalny rozkład naprężeń w korpusie uzyskany został poprzez wyeliminowanie możliwości powstawania ostrych zmian w ich kierunkach: duże średnie małe naprężenia 41

42 5. NOWE TECHNOLOGIE KTÓRYCH WPROWADZENIE MOGŁOBY POPRAWIĆ EFEKTYWNOŚĆ I NIEZAWODNOŚĆ DOSTAWY CIEPŁA SYSTEMOWEGO - Zdalna termografia - analiza stanu sieci ciepłowniczych poprzez wykonywanie map termalnych miasta Zastosowanie zdalnej termografii do analizy stanu sieci ciepłowniczych poprzez wykonywanie map termalnych miasta. Technologia Zdalna (dokonywana z powietrza) inspekcja sieci ciepłowniczych jest z technologicznego punktu widzenia adaptacją technologii kosmicznych do zastosowania ich w obszarach bliskich ziemi, gdyż w ten sposób dokonuje się wielkopowierzchniowego skanowania komunalnych obszarów aglomeracyjnych, ewidencjonuje je i dokumentuje (kartuje) tematycznie przy pomocy materiału zdjęciowego. Do analizy stanu sieci ciepłowniczych oraz systemów transportowych innych mediów stosuje się czujnik TIR o wysokiej rozdzielczości i zakresie widmowym 8-14 µm. 42

43 5. NOWE TECHNOLOGIE - Zdalna termografia - analiza stanu sieci ciepłowniczych poprzez wykonywanie map termalnych miasta Zastosowanie zdalnej termografii do analizy stanu sieci ciepłowniczych poprzez wykonywanie map termalnych miasta. Ogólne zasady zastosowania termografii Na bazie rutynowych inspekcji dostępnych odcinków sieci ciepłowniczych przy pomocy kamer termowizyjnych można uzyskać tylko warunkowe informacje na temat stanu i ewentualnych awarii w sieci ciepłowniczej na objętym przez nią obszarze. Dzięki zdalnej analizie stanu kompleksowych sieci ciepłowniczych przy zastosowaniu czujników podczerwieni można w krótkim czasie pomiarowym i w identycznych zdefiniowanych warunkach pomiaru uzyskać dane zdjęciowe o wysokiej rozdzielczości geometrycznej i termicznej. Ta strategia zbierania danych pozwala na porównawczą analizę całej sieci na badanym obszarze zaopatrywania w energię cieplną. Celem badania nie jest w pierwszym rzędzie zlokalizowanie poszczególnych wycieków, lecz wielkopowierzchniowa ocena wszystkich elementów sieci oraz zarejestrowanie i dyferencjacja wszystkich jej słabych punktów. W ten sposób analiza stanu jest obiektywną pomocą w podejmowaniu decyzji w zakresie planowania remontów i inspekcji. 43

44 Dziękuję za uwagę 44
