1 Systemy elastycznych rur preizolowanych 2019

2 Radius-Kelit Infrastructure Systemy elastycznych rur preizolowanych Radius-Kelit Infrastructure oferuje unikalną gamę elastycznych, preizolowanych systemów tworzywowych do stosowania w rurociągach wody grzewczej, ciepłej wody użytkowej oraz wody lodowej i technologicznej. Elastyczne rury preizolowane Radius-Kelit są izolowane termicznie wysokowydajną, bezfreonową pianką poliuretanową (PUR). Zastosowanie przez Radius-Kelit ciągłego procesu produkcji rur gwarantuje bardzo małą wartość współczynnika przewodności cieplnej, co obniża koszty eksploatacji i chroni srodowisko. HeatFlex Elastyczny system rur preizolowanych dla sieci przesyłowych i rozdzielczych wody grzewczej. HeatFlex Sanitary Elastyczny system rur preizolowanych dla sieci przesyłowych i rozdzielczych ciepłej wody i cyrkulacji. FibreFlex Energooszczędny elastyczny system rur preizolowanych dla rurociągów grzewczych o podwyższonych ciśnieniach. tt FibreFlex Pro Energooszczędny elastyczny system rur preizolowanych dla rurociągów grzewczych o podwyższonych temperaturach i ciśnieniach. Elementy składowe rury, takie jak rura przewodowa, izolacja termiczna i płaszcz zewnętrzny, są ze sobą trwale połączone i stanową preizolowany system związany. Takie rozwiązanie pozwala na samokompensację termiczną systemu oraz zapobiega przedostawaniu się wody i wilgoci wzdłuż rury w przypadku uszkodzenia płaszcza osłonowego PE. Pofałdowany płaszcz osłonowy zapewnia jeszcze większą elastyczność rur preizolowanych Radius-Kelit, oferując wymierne korzyści podczas ich układania, takie jak omijanie nieprzewidzianych przeszkód, wąskie wykopy, łatwość prac montażowych. Dzięki wysokiej elastyczności i jednorodnym odcinkom rur unikamy konieczności stosowania dodatkowych elementów jak kolana, złącza mufowe itp., skracając czas montażu i obniżając koszty budowy. Zastosowanie innowacyjnej, termoplastycznej wzmocnionej rury (TRS) w połączeniu z rurą przewodową PEX-a i oplotem z siatki aramidowej o wysokim module sprężystości w systemach rur FibreFlex i FibreFlex Pro, pozwala na zwiększenie ciśnienia i temperatury (FibreFlex Pro), co znacznie rozszerza granice zastosowań elastycznych rur preizolowanych z tworzyw sztucznych. FibreFlex (Pro) jest stosowany w sieciach ciepłowniczych od 2004 r., a łączna długość ponad 8000 km ułożonych rur udowodniła wysoką niezawodność systemów i łatwość montażu. Ze względu na zmniejszoną grubość ścianki rury przewodowej, FibreFlex (Pro) mają mniejsze OD w porównaniu z konwencjonalnymi systemami z tworzywa sztucznego, co pozwala na stosowanie grubszej warstwy izolacyjnej przy takich samych wymiarach płaszcza zewnętrznego. To w połączeniu z niską wartością współczynnika przewodzenia ciepła pianki PUR na bazie cyklopentanu W/mK sprawia, że rury FibreFlex (Pro) są wyjątkowym, wysoko energooszczędnym rozwiązaniem dla sieci grzewczych.

3 HeatFlex Elastyczny system rur preizolowanych dla sieci przesyłowych i rozdzielczych wody grzewczej Specyfikacja techniczna: Max. temperatura pracy: +95 C Zastosowanie: Sieci ciepłownicze. Opis systemu: Usieciowana (metodą nadtlenkową) rura przewodowa z PEX-a SDR 11 jest stosowana w systemie HeatFlex o maksymalnym ciśnieniu roboczym 6 bar i temperaturze roboczej 95 C (profil temperatury stosowania zgodnie z EN : 2015). Powłoka EVOH na rurze przewodowej zapobiega przenikaniu tlenu do sieci grzewczej. Bardzo skuteczna izolacja z pianki PUR na bazie cyklopentanu zapewnia bardzo współczynnik przewodzenia ciepła W/mK. Aby dostosować się do różnorodnych wymagań dotyczących strat ciepła w sieciach ciepłowniczych, dostępne są rury HeatFlex o różnych grubościach izolacji, tak aby dopasować je do wymaganej klasy izolacji systemu (wymieniono tylko standardową izolację serii S1). Max. ciśnienie robocze: Współczynnik przewodzenia ciepła: Rura przewodowa: Izolacja termiczna: Płaszcz osłonowy: HeatFlex 6 bar W/mK PEX-a PUR bezfreonowa spieniana c-pentanem pofałdowany PE-LD System HeatFlex jest produkowany w pełnej zgodności z specyfikacją techniczną OFI CERT ZG i spełnia wszystkie wymagania funkcjonalne normy EN ,2: wymiary mm 25/76 rura wewn. OD s - mm płaszcz zewn. JD - mm 76 32/ / / / / / / / HeatFlex DUO 1. PEX-a rura przewodowa 2. Bariera antydyfuzyjna 3. Półelastyczna pianka PUR 4. Płaszcz osłonowy wymiary rura wewn. płaszcz zewn. mm OD s - mm JD - mm 25+25/ / / / / /

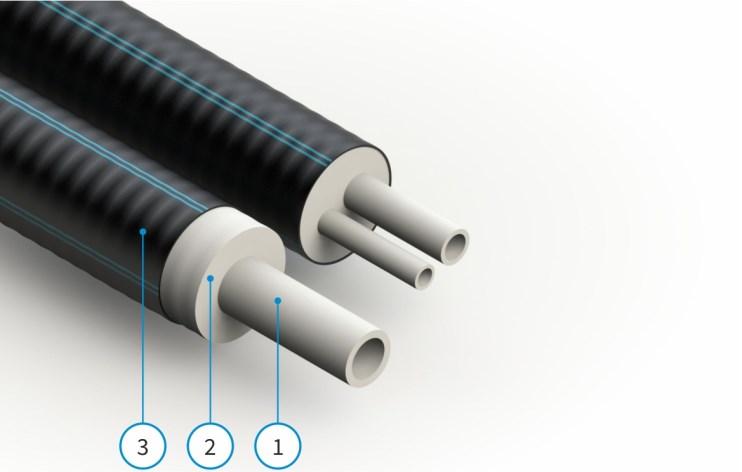

4 HeatFlex Sanitary Elastyczny system rur preizolowanych dla sieci ciepłej wody użytkowej Specyfikacja techniczna: Max.stała temperatura pracy: +80 C Zastosowanie: Max. temperatura Sieci ciepłej wody użytkowej i cyrkulacji. pracy: +95 C Opis systemu: Max. ciśnienie pracy: 10 bar Usieciowana (metodą nadtlenkową) rura przewodowa PEX-a SDR 7.4 jest stosowana do rur sanitarnych HeatFlex Sanitary o maksymalnym ciśnieniu roboczym 10 bar przy stałej temperaturze pracy 80 C. Współczynnik przewodzenia ciepła: W celu zagwarantowania bezpieczeństwa dla wody pitnej stosuje się higieniczną rurę bezpieczną i piankę poliuretanową na bazie CO₂. Rura przewodowa: PEX-a W/mK Izolacja termiczna: Płaszcz osłonowy: PUR bezfreonowa spieniana CO 2 pofałdowany PE-LD HeatFlex Sanitary wymiary rura wewn. płaszcz zewn. mm OD s - mm JD - mm 20/ / / / / / HeatFlex Sanitary DUO 1. Rura przewodowa 2. Półelastyczna pianka PUR 3. Płaszcz osłonowy wymiary mm 25+20/ / / / / rura wewn. OD s - mm płaszcz zewn. JD - mm

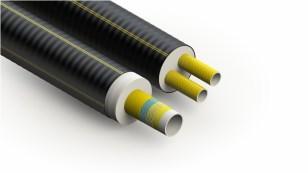

5 FibreFlex Energooszczędny elstyczny system rur preizolowanych dla rurociągów grzewczych o podwyższonych ciśnieniach Specyfikacja techniczna: Max. temperatura pracy: +95 C Zastosowanie: Max. ciśnienie 10 bar Sieci grzewcze o podwyższonym ciśnieniu. Współczynnik przewodzenia ciepła: Opis systemu: Innowacyjna, termoplastyczna wzmocniona rura (TRS) w połączeniu z rurą przewodową PEX-a i oplotem z siatki aramidowej o wysokim module sprężystości jest stosowana w systemie FibreFlex dla maksymalnego ciśnienia pracy 10 bar i temperatury pracy 95 C (profil temperatury stosowania zgodnie z EN , OFI CERT ZG Class A). Powłoka antydyfuzyjna na rurze przewodowej zapobiega przenikaniu tlenu do sieci grzewczej. Rura przewodowa: Izolacja termiczna: Płaszcz osłonowy: W/mK PEX-a ze wzmocnieniem aramidowym PUR bezfreonowa spieniana c-pentanem pofałdowany PE-LD Ze względu na zmniejszoną grubość ścianki rury przewodowej FibreFlex mają mniejsze OD w porównaniu z konwencjonalnymi systemami z twrzywa sztucznego, co pozwala na stosowanie grubszej warstwy izolacyjnej przy takich samych wymiarach płaszcza zewnętrznego. To w połączeniu z niską wartością współczynnika przewodzenia ciepła pianki PUR na bazie cyklopentanu W/mK sprawia, że rury FibreFlex są znakomitym, energooszczędnym rozwiązaniem dla sieci grzewczych. FibreFlex zapewnia izolację cieplną porównywalną z izolacją HeatFlex serii S2 przy zachowaniu zwiększonej elastyczności i ciśnieniu znamionowym. System FibreFlex jest produkowany w pełnej zgodności ze specyfikacją techniczną OFI CERT ZG Class A i spełnia wszystkie wymagania funkcjonalne normy EN ,2: FibreFlex wymiary mm 25/76 32/76 40/91 50/111 63/126 75/142 90/ 110/ 125/ / /225* *dostępne na życzenie rura wewn. OD s - mm płaszcz zewn. JD - mm FibreFlex DUO 1. PEX-a rura przewodowa 2. Warstwa klejąca 3. Siatka aramidowa 4. Bariera antydyfuzyjna 5. Wzmocniona rura osłonowa 6. Półelastyczna pianka PUR 7. Płaszcz osłonowy wymiary mm 25+25/ / / / 63+63/ /202 rura wewn. OD s - mm płaszcz zewn. JD - mm

6 FibreFlex Pro Energooszczędny elstyczny system rur preizolowanych dla rurociągów grzewczych o podwyższonych temperaturach i ciśnieniach Zastosowanie: Sieci grzewcze o podwyższonej temperaturze i ciśnieniu. Opis systemu: Innowacyjna, termoplastyczna, wzmocniona rura (TRS) w połączeniu z rurą przewodową PEX-a i oplotem z siatki aramidowej o wysokim module sprężystości jest stosowana w systemie FibreFlex Pro dla maksymalnego ciśnienia pracy 10 bar i temperatury pracy 115 C. FibreFlex Pro w wersji 16 bar jest dotepny dla średnic rury przewodowej w zakresie 50 do 110. Zarówno rura przewodowa jak i płaszcz zewnętrzny posiadają warstwy bariery antydyfuzyjnej, zapobiegające przedostawaniu się tlenu do systemu. Specyfikacja techniczna: Max. temperatura pracy: Max. ciśnienie pracy: Współczynnik przewodzenia ciepła: Rura przewodowa: Izolacja termiczna: Płaszcz osłonowy: +115 C 10 bar (16bar) W/mK Pex-a ze wzmocnieniem aramidowym PUR bezfreonowa spieniana c-pentanem pofałdowany PE-LD Ze względu na zmniejszoną grubość ścianki rury przewodowej FibreFlex Pro mają mniejsze OD w porównaniu z konwencjonalnymi systemami z tworzywa sztucznego, co pozwala na stosowanie grubszej warstwy izolacyjnej przy takich samych wymiarach płaszcza zewnętrznego. To w połączeniu z niską wartością współczynnika przewodzenia ciepła pianki PUR na bazie cyklopentanu W/mK sprawia, że rury FibreFlex Pro są wyjątkowym, wysoko energooszczędnym rozwiązaniem dla sieci grzewczych. FibreFlex Pro to innowacyjne rozwiązanie, umożliwiające bezpieczne stosowanie elastycznego systemu rur preizolowanych z tworzywa sztucznego w sieciach ciepłowniczych o podwyższonych temperaturach i ciśnieniach roboczych, gdzie wcześniej mogły działać tylko rury stalowe. Dla większości wymiarów izolacja termiczna rury FibreFlex Pro jest porównywalna z klasą izolacji 3 dla rur preizolowanych ze stali. FibreFlex Pro wymiary rura wewn. płaszcz zewn. mm OD s - mm JD - mm 32/ / / / / / / / / /225* *dostępne na życzenie FibreFlex Pro DUO 1. PEX-a rura przewodowa 2. Warstwa klejąca 3. Siatka aramidowa 4. Bariera antydyfuzyjna 5. Wzmocniona rura osłonowa 6. Półelastyczna pianka PUR 7. Płaszcz osłonowy wymiary rura wewn. płaszcz zewn. mm OD s - mm JD - mm 32+32/ / / / /

7 Złącza i akcesoria HeatFlex Rury HeatFlex są łączone za pomocą złączy zaprasowywanych lub zaciskowych o różnych konfiguracjach (łączniki spawane, łączniki, kolanka, trójniki). Instalacja złącza zaprasowywanego wymaga rozszerzenia rury przed umieszczeniem w niej metalowej wkładki, po tym następuje zaciskanie zewnętrznej tulei na zewnętrznej powierzchni rury przy użyciu standardowej praski do rur PEX. Aby zainstalować złącze zaciskowe, nie ma potrzeby rozszerzania końca rury. Ściskanie tulei zewnętrznej odbywa się za pomocą wkrętaka bez potrzeby stosowania specjalnych narzędzi. FibreFlex Rury FibreFlex są łączone za pomocą łączników zaprasowywanych o różnych konfiguracjach (łączniki spawane, łączniki, kolanka, trójniki). Zasada montażu złącza zaprasowywanego jest taka sama jak w przypadku rur HeatFlex. Standardowe praski do rur PEX mogą być stosowane przy instalowaniu złączek FibreFlex (do średnicy 110 mm włącznie). Dla większych średnic dostępne są prasy Radius-Kelit. Mufy izolacyjne z klipsami do HeatFlex i FibreFlex Mufy izolacyjne o różnych konfiguracjach są dostępne do izolacji połączeń rur HeatFlex i FibreFlex (mufa prosta, mufa trójnikowa T, mufa kolanowa 90 stopni). W połączeniu ze specjalnie zaprojektowanymi pierścieniami uszczelniającymi EPDM zapewniają niezawodną izolację dla wszystkich typów złączy. Mufy izolacyjne klips są szybkie i łatwe w montażu i nie wymagają stosowania specjalistycznych narzędzi. FibreFlex Pro Złącza zaprasowywane FibreFlex Pro mają dodatkową tuleję polimerową, która umieszczona jest między tuleją zewnętrzną złączki, a rurą przewodową, zapewnijąc wymaganą kompresję bez potrzeby rozszerzania końca rury przed umieszczeniem w niej stalowej wkładki. Przy montażu złączek FibreFlex Pro (do średnicy 110 mm) można stosować standardowe praski do rur PEX. Dla większych średnic dostępne są prasy Radius-Kelit. FibreFlex Pro armatura preizolowana Dla systemów rurowych FibreFlex i FibreFlex Pro dostępna jest gama izolowanych, prefabrykowanych kształtek stalowych wyposażonych w adaptery do złączek zaciskowych. Do izolowania połączeń rur stosuje się izolowane termicznie złącza mufowe.

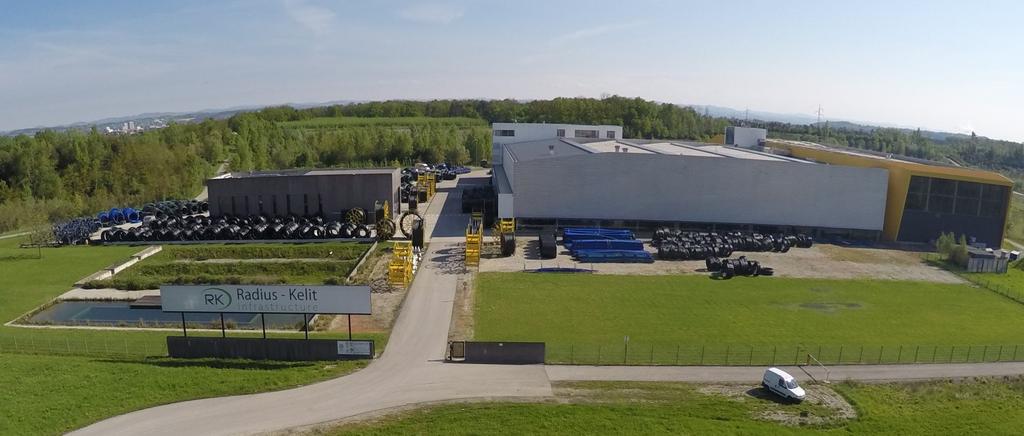

8 Radius-Radius-Kelit Infrastructure GesmbH, spółka operacyjna międzynarodowej grupy Radius-Systems Group, jest austriackim producentem z ponad 40-letnim doświadczeniem w projektowaniu i produkcji rur preizolowanych. Gama produktów obejmuje wysokiej jakości konwencjonalne sztywne i elastyczne systemy rurowe oraz nową klasę elastycznych preizolowanych, wzmocnionych systemów rur z tworzyw sztucznych, które otwierają nowe możliwości dla sieci grzewczych. Poprzez siostrzane firmy i partnerów, Radius-Kelit obsługuje rynek europejski. Wysoka jakość produktów wytwarzanych przez Radius-Kelit Infrastructure jest zapewniana przez stale utrzymywany system jakości, który spełnia normę ISO 9001 i jest certyfikowany przez BSI (British Standard Institute). Firma posiada również certyfikat ochrony środowiska EN Niezawodność i wysoką jakość naszych elastycznych rur preizolowanych potwierdza austriacka akredytowana jednostka certyfikująca OFI CERT, o czym świadczą certyfikaty, zgodnie ze specyfikacją techniczną OFI CERT ZG 200-1,2. Wysoka skuteczność izolacji termicznej z poliuretanu (PUR) (0.0215W/mK dla pianki na bazie cyklopentanu) potwierdzona przez austriacką jednostkę certyfikującą TGM, w połączeniu ze stabilnym, ciągłym procesem produkcji elastycznych rur preizolowanych sprawiają, że HetatFlex i FibreFlex (Pro) są wysoko energooszczędnym rozwiązaniem dla sieci grzewczych. Radius-Kelit Infrastructure Gesellschaft m.b.h. tel.: +43 (0)7435/93080 fax: +43 (0)7435/ office@radius-kelit.com adres: Gollensdorf 24 A-4300 St. Valentin www: Przedstawiciel w Polsce: Moondest Trade Polska Sp. z o.o. tel.: info@moondest-trade.com adres: Plac Pod Lipami Katowice www:
